开发背景


TWS耳机主要有主动降噪模式、待机、通话、语音播放等工作状态,在正常工作状态下蓝牙功耗很低,电流大致在几个毫安,而使用主动降噪模式时通话功耗最大。在不同的平台、不同的布板、不同的结构布局的条件下使用不同的电感,对TWS耳机整体的效率有明显差异,主要体现在续航、传输距离(小于10m)、卡顿等现象;在相同的条件下,传统开磁路绕线电感,电感工作时产生的感应磁场对周围敏感元器件会产生干扰,如Audio PA、RF PA、喇叭等,特别是耳机内部永磁磁铁和电感的距离设计不当因漏磁造成相互干扰或者电感失效的问题,具体表现会体现在电流音、底噪、回连Pop音,以及接收灵敏度差、音质差等。在对效率与电流音高要求的市场趋势下,为实现耳机高转换效率和较长的续航能力,降低相互干扰的风险,顺络开发了叠层Mark点识别高性价比MPHM系列、绕线半磁屏蔽MWPH系列、高性能(低DCR、高饱和电流)一体成型MWTC系列产品。


产品应用方案

——无线耳机应用框架


图片来源于顺络内部


叠层片式电感MPHM系列


产品特性

1、具备独石结构,具有大额定电流及高可靠性。

① 密集贴片场景具有优异抗干扰/防耦合,极低漏磁。

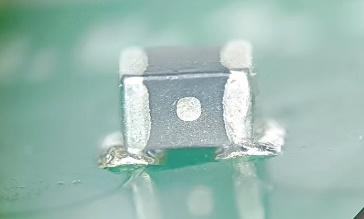

② 产品外形设计Mark标识,保证贴片后磁场方向一致性。

2、产品贴装方向:Mark面与PCB垂直。


图片来源于顺络内部

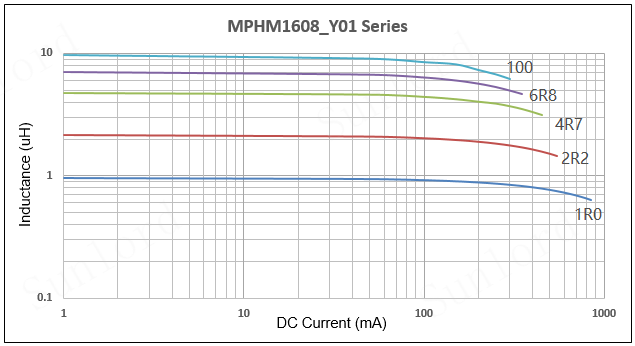

规格特性

图片来源于顺络内部

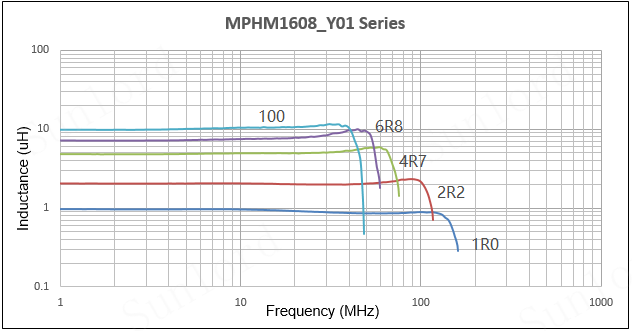

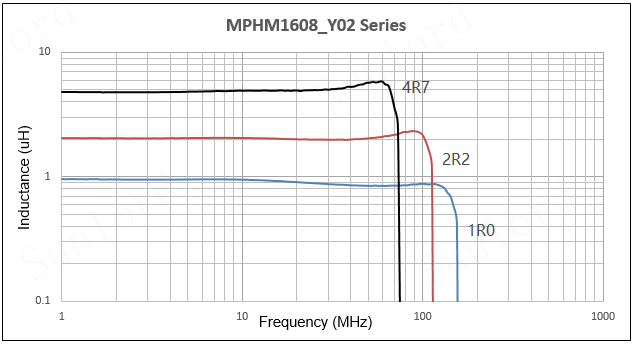

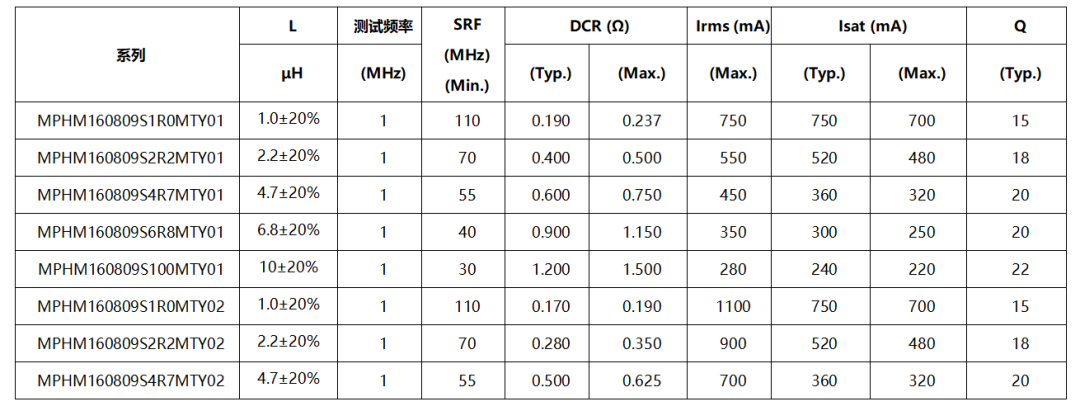

MPHM 系列规格推荐

图片来源于顺络内部


注:同规格情况下MPHM-Y02系列比MPHM-Y01的DCR更小,Irms更大,性能更优。


绕线半磁屏蔽MWPH1005F/1608F系列


产品特性

  • 低背小尺寸:绕线公制1608/1005,1608尺寸高度≤1.0mm,1005尺寸高度≤0.6mm;

  • 半磁屏蔽:磁性材料涂覆,降低噪声;

  • 高性能:低DCR,降低功耗,延长耳机续航时间。

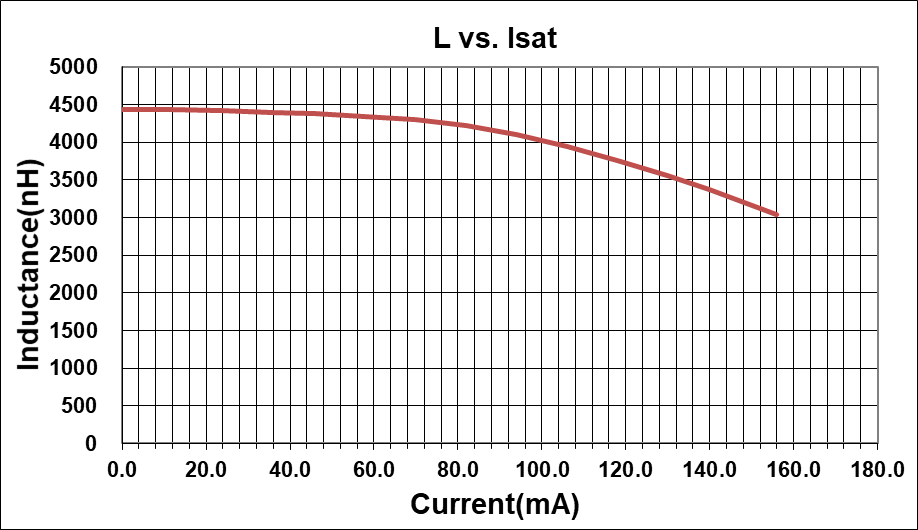

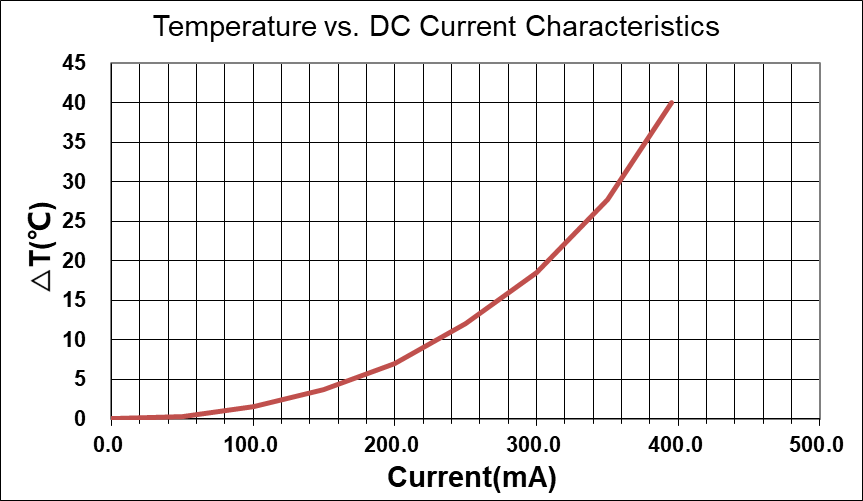

MWPH1005F4R7MT电气特性

图片来源于顺络内部

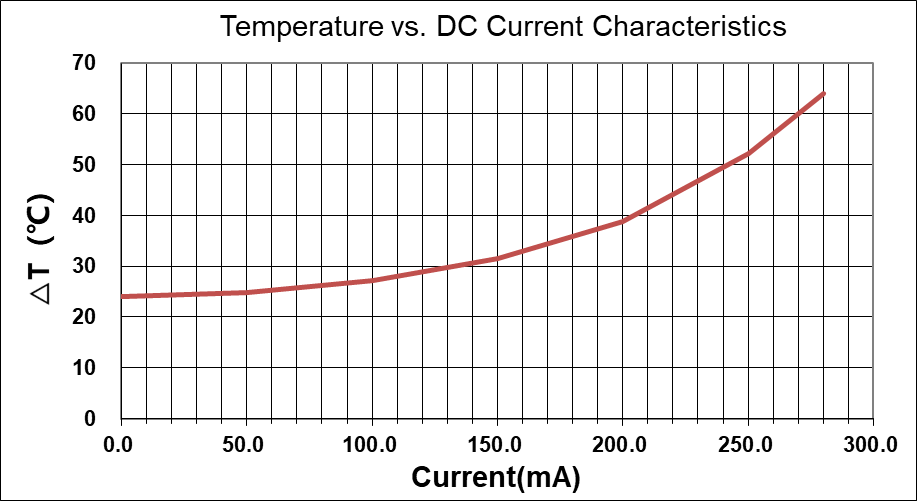

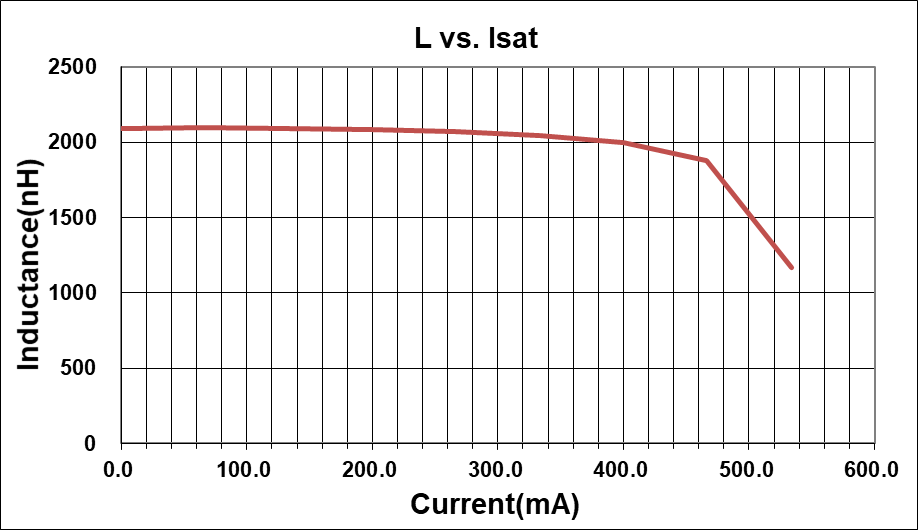

MWPH1608F2R2MT 电气特性

图片来源于顺络内部

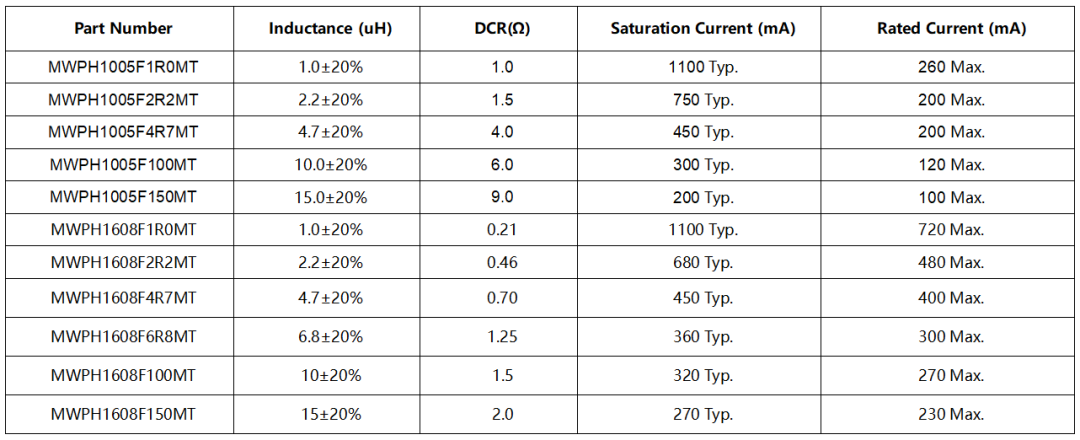

MWPH 系列规格推荐

图片来源于顺络内部


一体成型功率电感MWTC1608S系列


产品特性

  • 小尺寸低背(高度≤0.8mm);

  • 低DCR/ACR,高饱和。

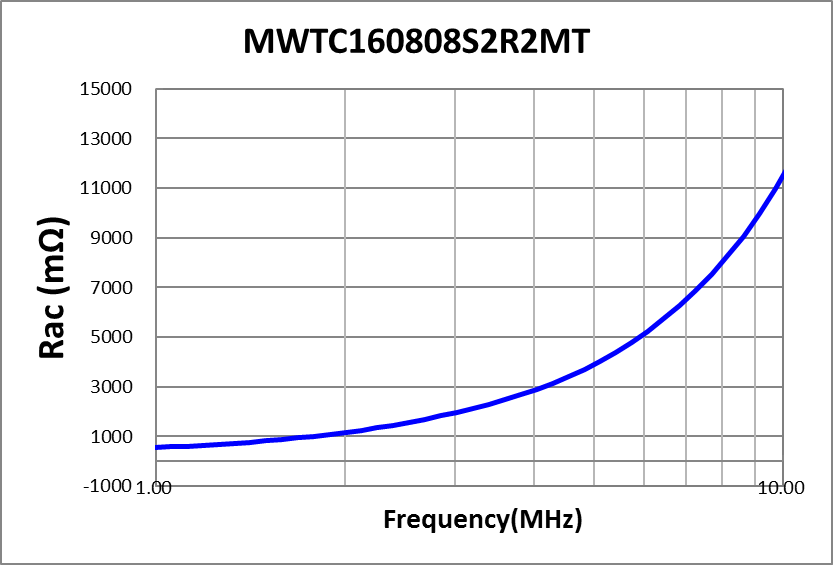

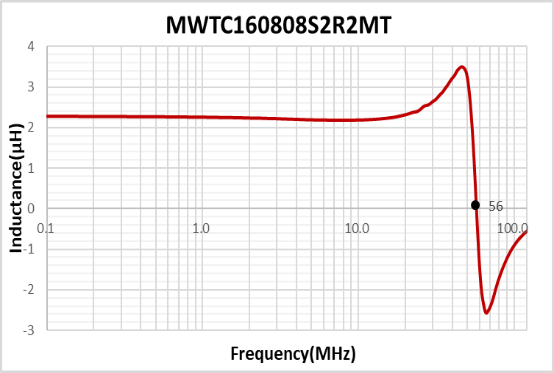

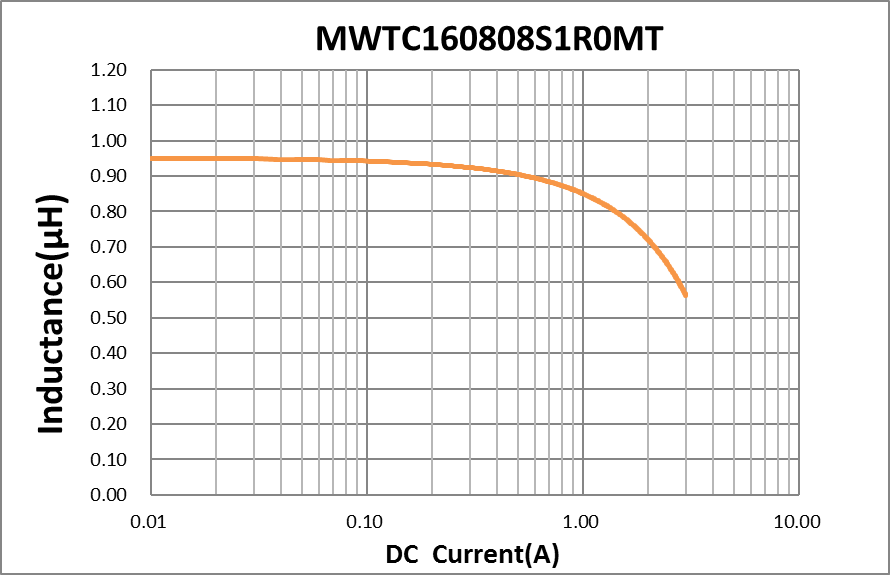

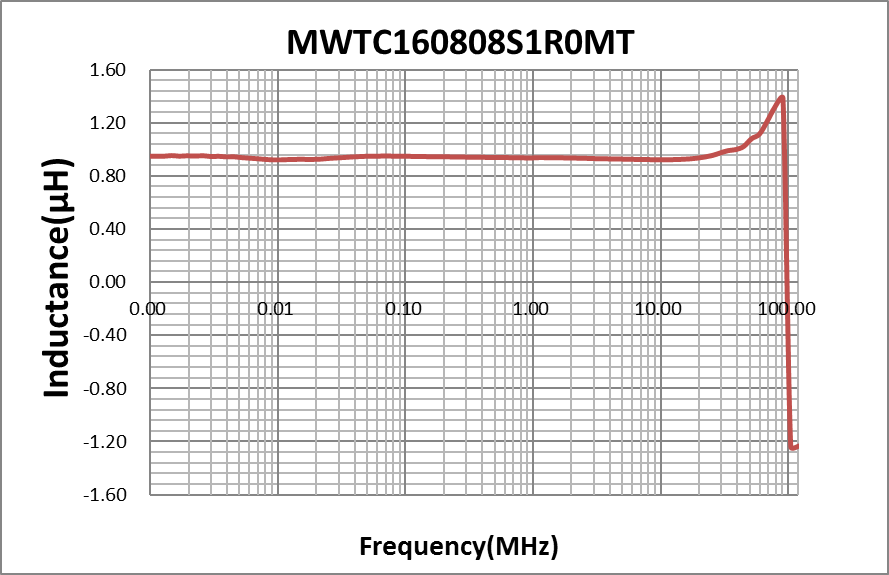

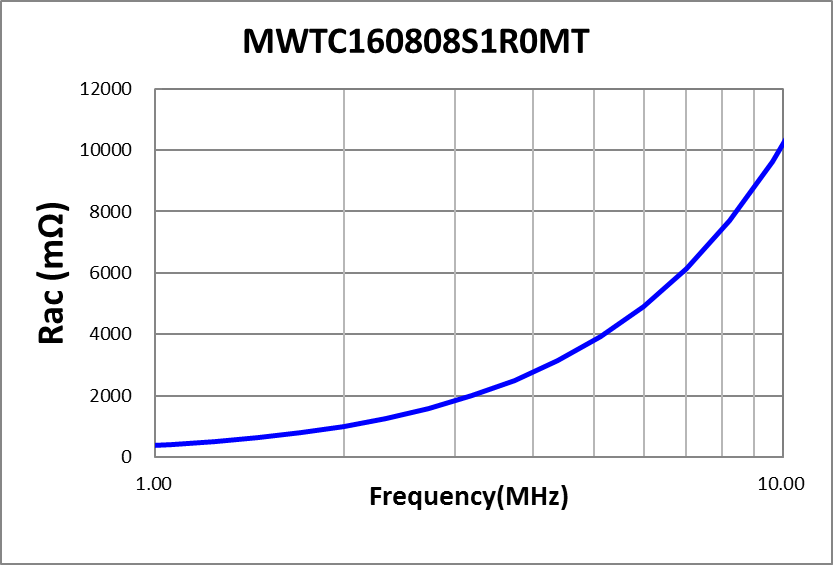

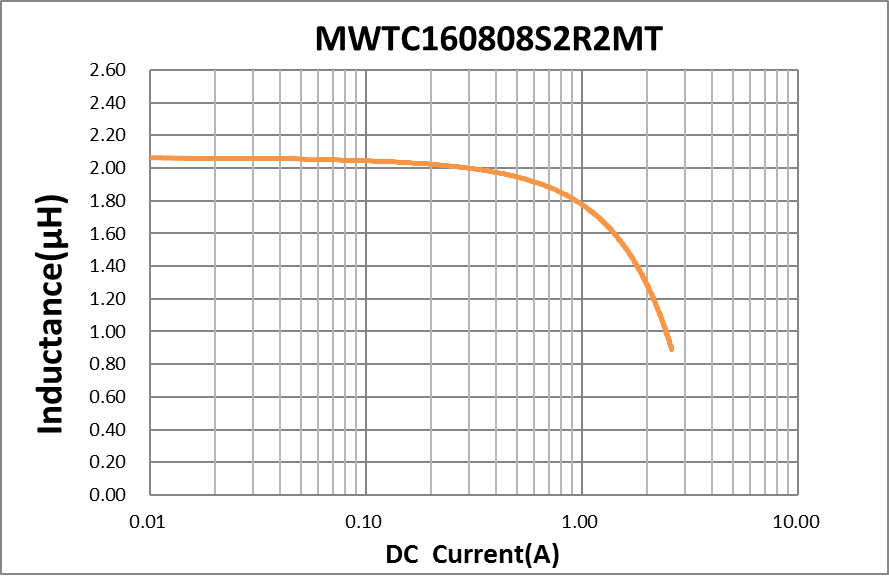

MWTC1608S 电气特性

图片来源于顺络内部

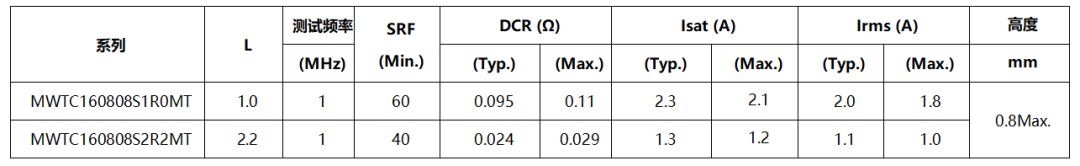

MWTC1608S 系列产品推荐

图片来源于顺络内部
