为车载摄像头赋能,信号线也可以这样用!!不得不说的PoC
来源:顺络电子 发布时间:2022-06-02 分享至微信

图片来源于顺络


应用背景


背景:随着汽车电子智能化的不断发展,车载摄像头的需求也随之增加,不仅在前视,后视,侧视等位置都有放置摄像头,还在全景以及内置等多个地方放置,但多个车载摄像头模块需要用到多条线来进行视频信号与电源 信号的传输,从而导致线束量的增加,会直接影响油耗。


而相应的技术解决方案PoC(Power over Coaxial)化则可以有效的解决此问题,所谓的PoC,即将一根同轴电缆的纤芯分别连接主基板以及摄像头模块侧的电源线及信号线。

优势分析


PoC是一种基于同轴线的视频、同轴控制,电源叠加的技术,在传输视频信号的同时还能传输电源信号,从而减少了线束量,降低油耗。

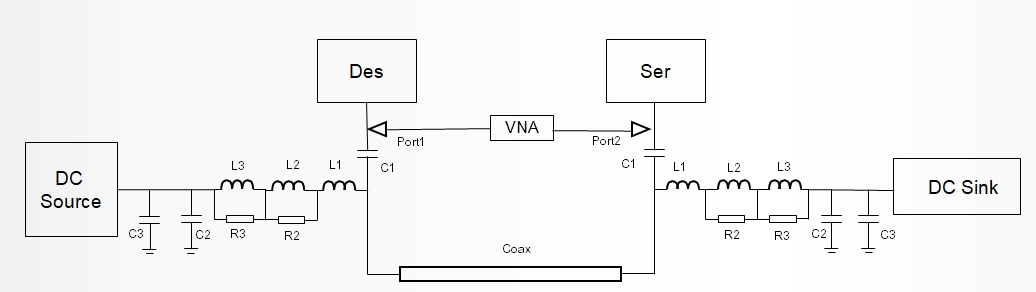

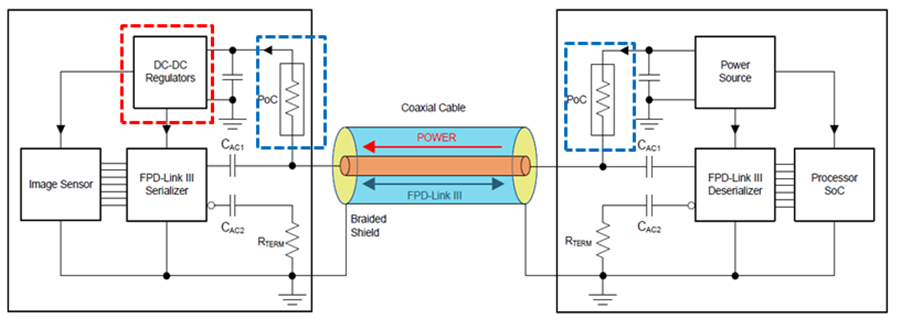

PoC电路拓扑简图


图片来源于网络


主流芯片平台应用方案举例

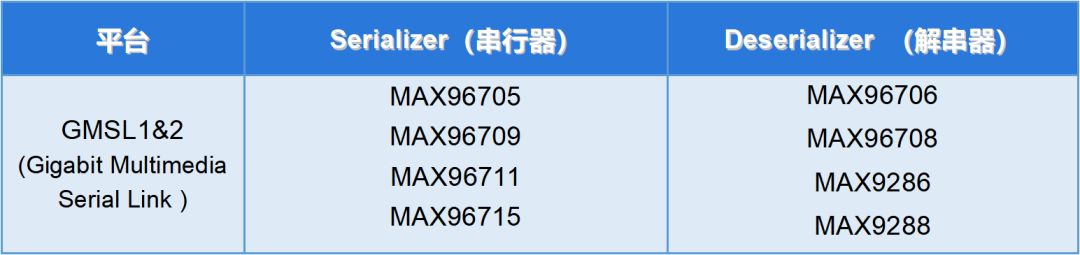

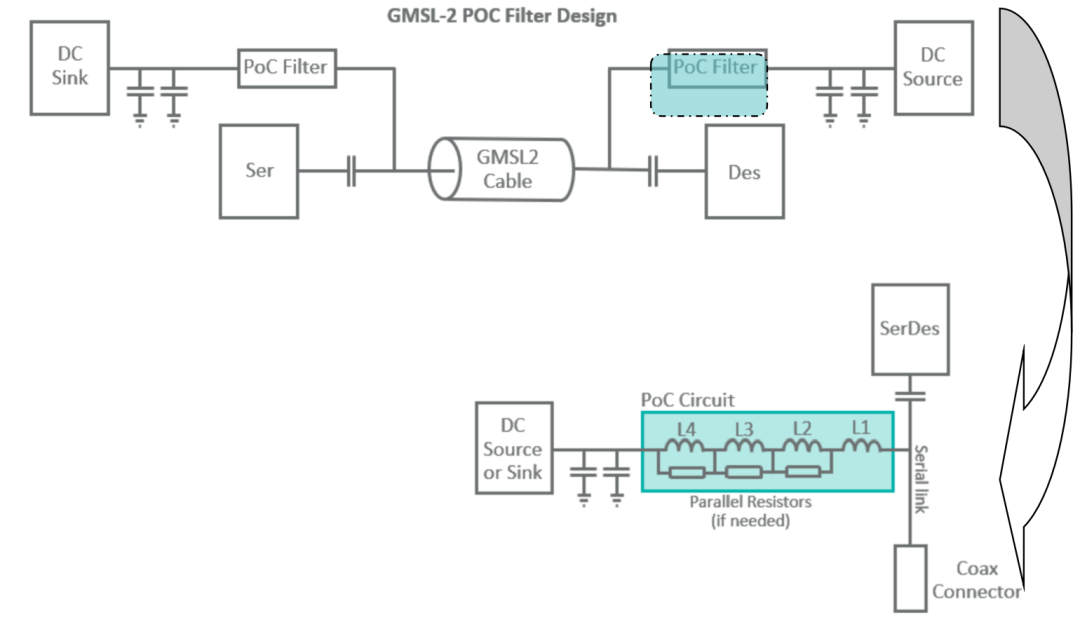

M公司的GMSL技术中所用IC型号举例
(信息来自网络)

图片来源于网络

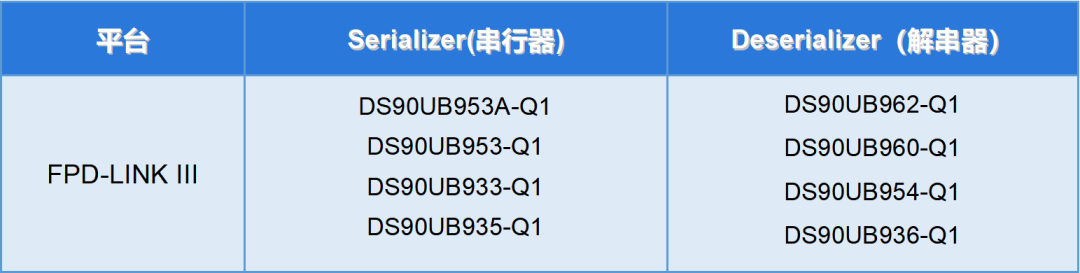

T公司的FPD-LINK III技术所用IC型号举例

(信息来自网络)

图片来源于网络

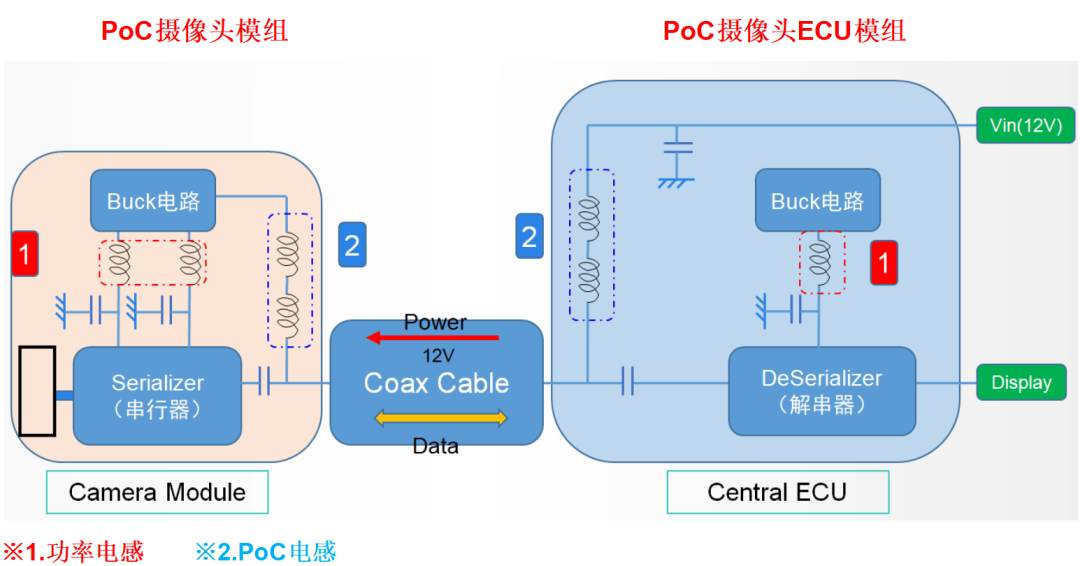

Sunlord车载摄像头解决方案 (例)


图片来源于网络


以下图表均来源顺络内部

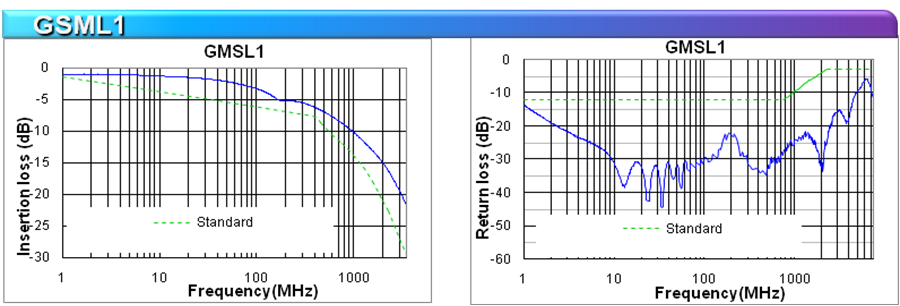

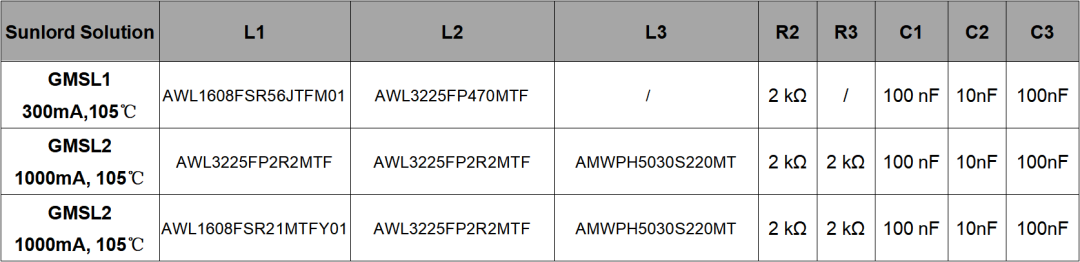

※分别适配GMSL1和GMSL2

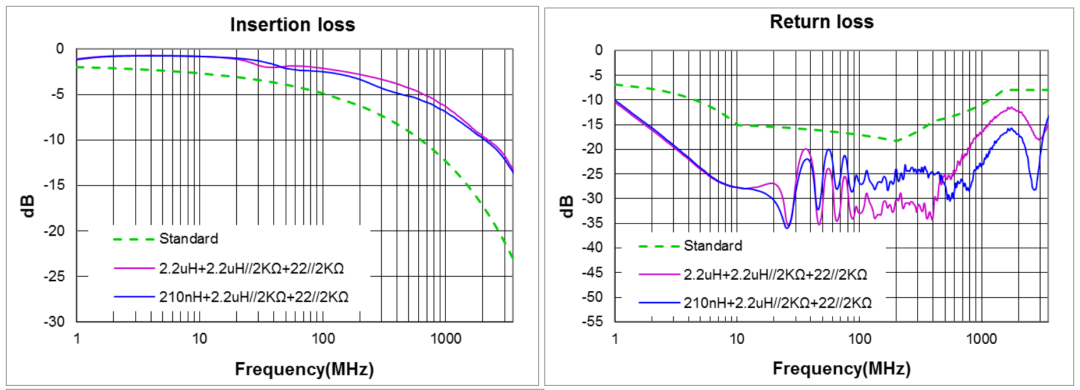

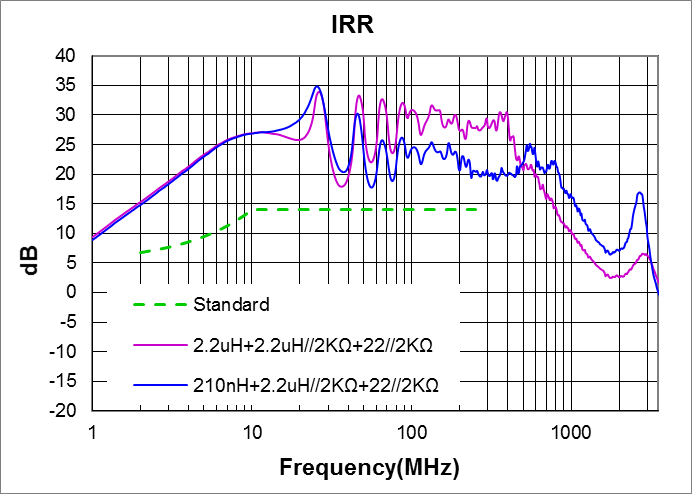

※支持1000mA的大电流,各项性能测试均优于标准


顺络产品list

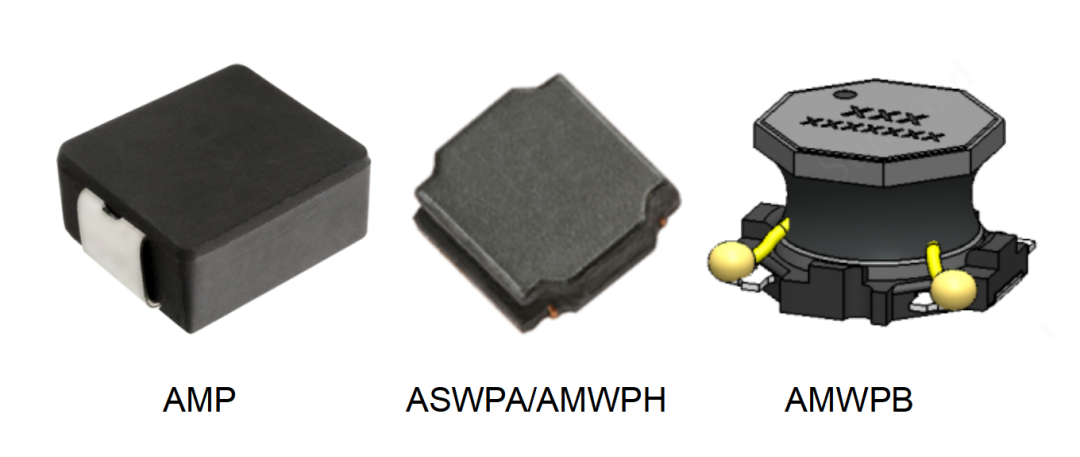

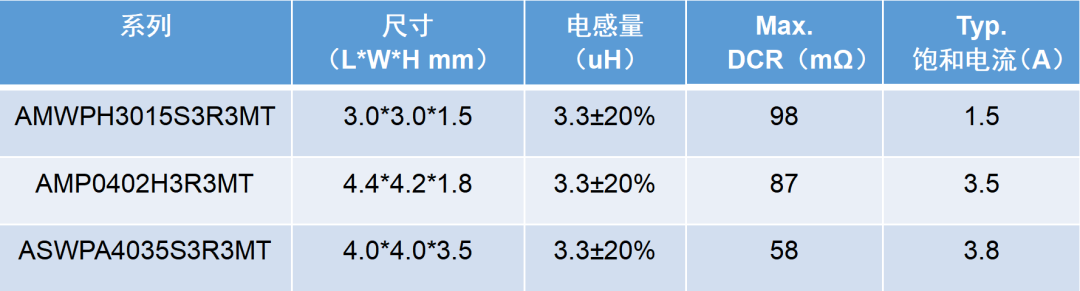

M公司方案Buck电路用功率电感(2.2MHz)

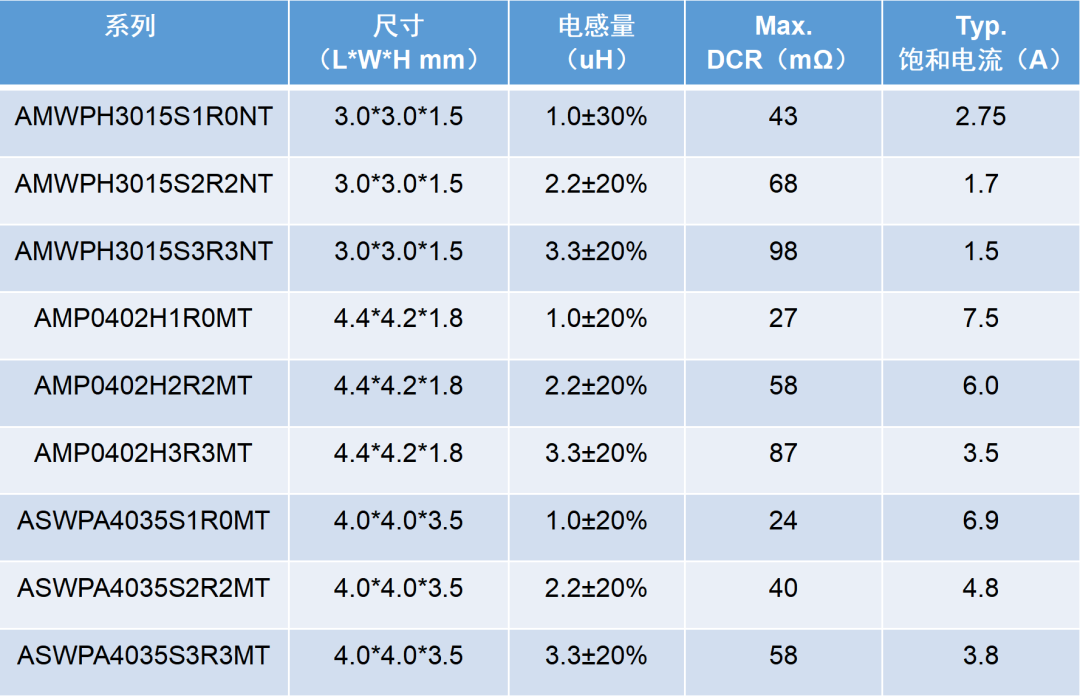

T公司方案Buck电路用功率电感

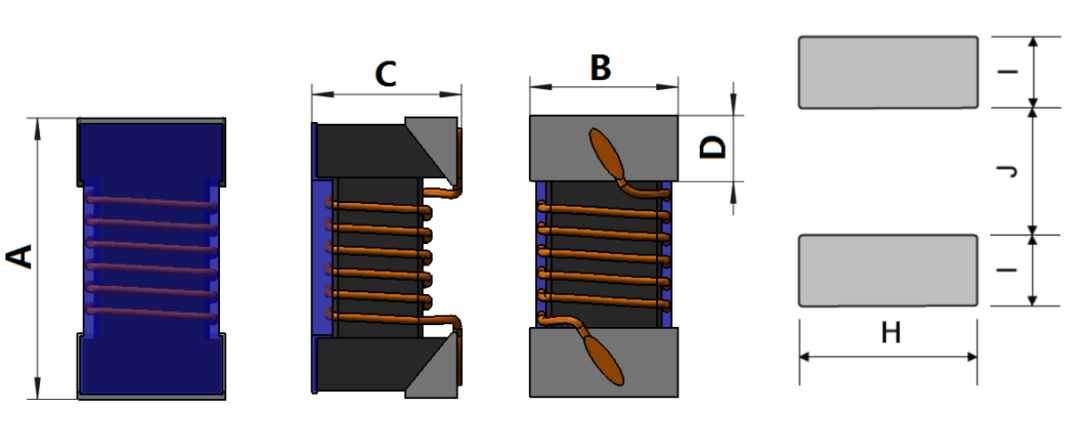

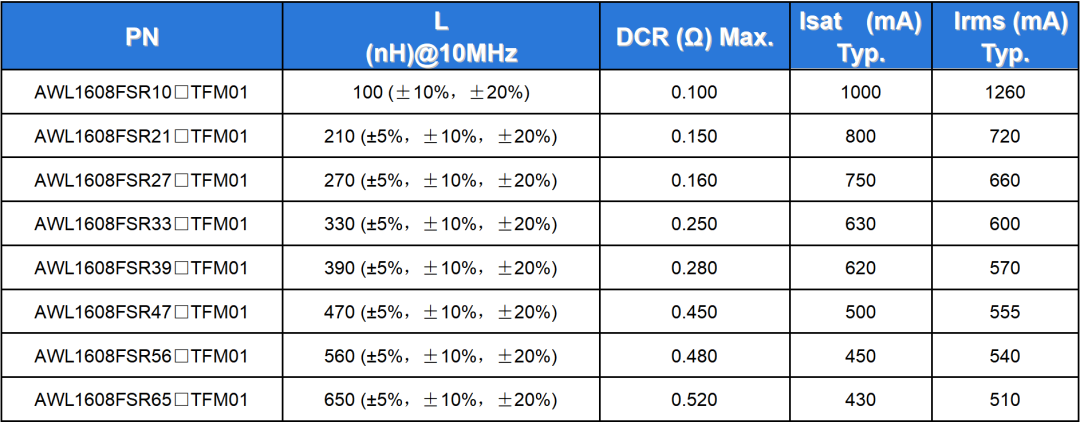

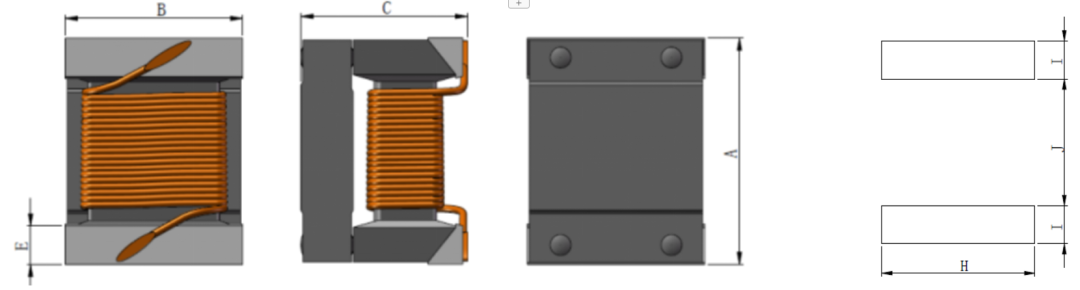

电路用PoC电感 (AWL-FP/AWL-FS)
