一个重要的前提：灌电流和拉电流是针对端口而言的。灌电流又称为（Sink 电流）和拉电流（Source 电流），许多人容易把这两个概念混淆，不知道什么是拉什么是灌电流？什么是拉电电流？

其实从字面意思我们也可以很好的理解：

灌：注入、填充，由外向内、由虚而实。渴了，来一大杯鲜榨橙汁，一饮而尽，饱了，这叫“灌”。

拉：流出、排空，由内向外，由实而虚。一大杯鲜橙汁喝了，过会儿，憋的慌，赶紧找卫生间，一阵“大雨”，舒坦了，这叫“拉”。

相信看到这大家对这两个概念应该很好区分了，下面举个电路上的小例子彻底把这两个概念搞清楚。

由于数字电路的输出只有高、低（1,0）两种电平值，高电平输出时，一般是输出端对负载提供电流，其提供电流的数值叫“拉电流”；低电平输出时，一般是输出端要吸收负载的电流，其吸收电流的数值叫“灌（入）电流”。

给一个直观解释：

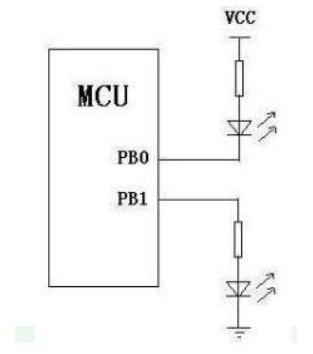

图中 PB0 输出 0，LED 会亮，PB0 的电流方向是流向 PB0 也就是灌电流了；而PB1 要输出 1，LED 会亮，PB1 的电流方向是从 PB1 流出，也就是拉电流了。
