AMDZen4EPYC主板及处理器谍照曝光
来源:电子工程专辑 发布时间:2022-04-12 分享至微信

据消息人士透露,AMD将在今年下半年推出全新的Zen4架构,同时带来DDR5内存、PCIe 5.0总线等新技术,在桌面和笔记本上是锐龙(Ryzen)7000系列(代号Raphael),在数据中心则是霄龙(EPYC)7004系列(代号Genoa)。

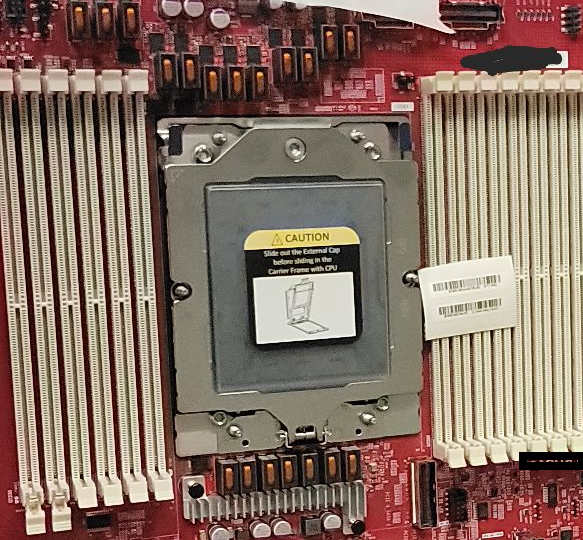

日前,网上曝光了AMD Zen4架构霄龙7004处理器的配套主板谍照,从对应的主板设计我们可以看到硕大的SP5 LGA 6096插座、12条DDR5内存插槽。



因为架构技术变化较大,Zen4锐龙的封装接口将从AM4改成AM5,霄龙则从延续了三代的LGA 4094改为LGA 6096,增加足足一半的针脚触点。


霄龙的内存支持目前是8通道DDR4-3200,单路最大容量4TB。Zen4平台上则会升级到12通道的DDR5-5200,如果全部插满,容量可以做到12TB。


不过,这需要高端的3DS DIMM内存条才行,单条就能有1TB,而且此时频率必然要降低一些,可能只有DDR5-4000甚至是DDR5-3600。

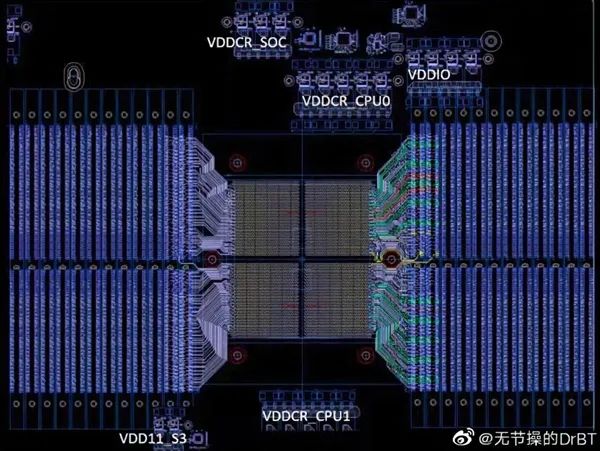

内存信号走线示意图


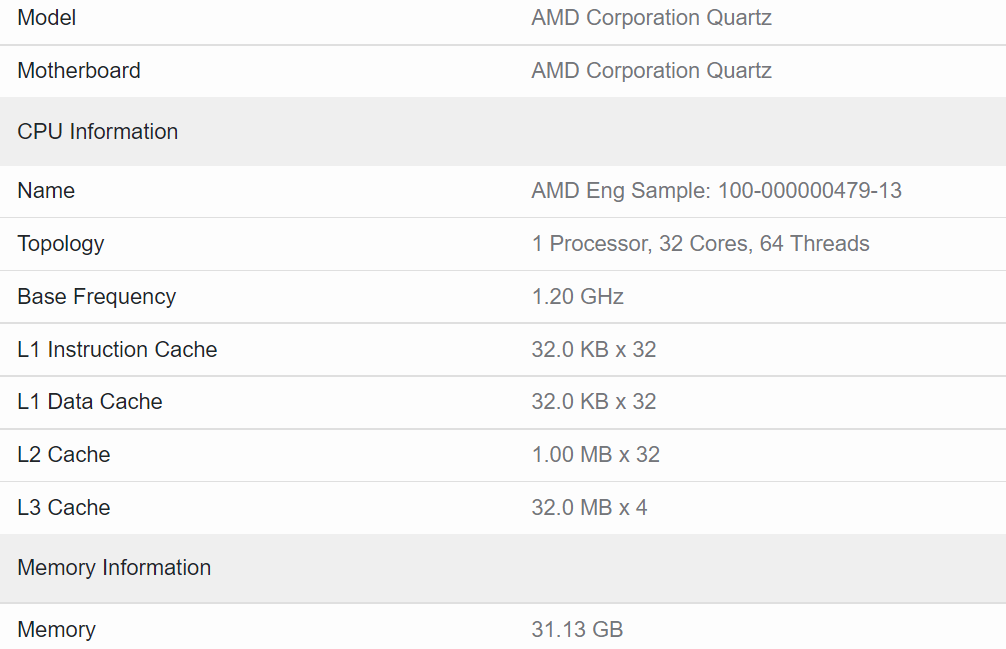

据 VideoCardz 消息,AMD Zen4 架构的霄龙处理器的跑分信息还出现在了 Geekbench 平台上。


霄龙7004系列处理器外观曝光


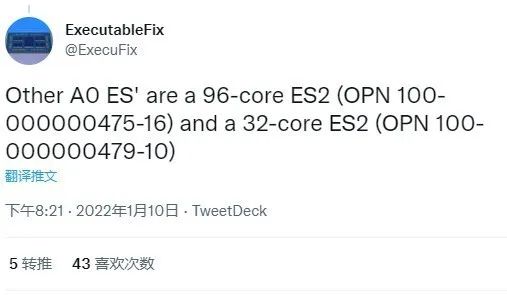

4月11日,网上又传出了Zen4霄龙处理器的外观,证实了此前的猜测。编号100-000000479-13对应Zen4架构的霄龙7004系列,目前仍然为ES版本,还有调校的空间和提升的可能。

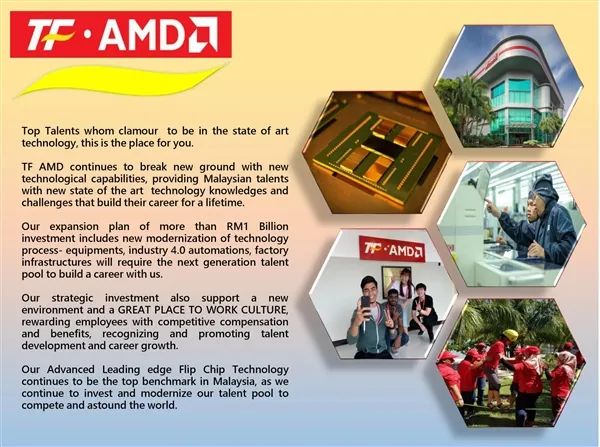

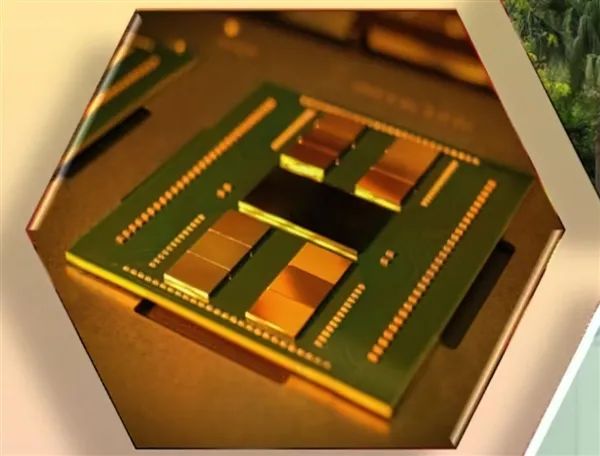

图片来自富通超威(TF-AMD)位于马来西亚槟城封装厂的宣传照,这是富通微电收购的AMD封测厂,真实性没问题,不过大概率应该是个模型(Dummy),用于工艺验证,不具备实际功能。



可以看到,Zen4霄龙处理器内部依然是chiplet小芯片设计,集成了多达13颗芯片,包括12颗CCD、1颗IOD,前者每3颗一组,环绕在IOD周围。



Zen4 CCD还是每颗一组CCX、8个CPU核心,也就是总计可以最多96核心192线程,每个8核心的CCX小芯片三级缓存共享32MB。

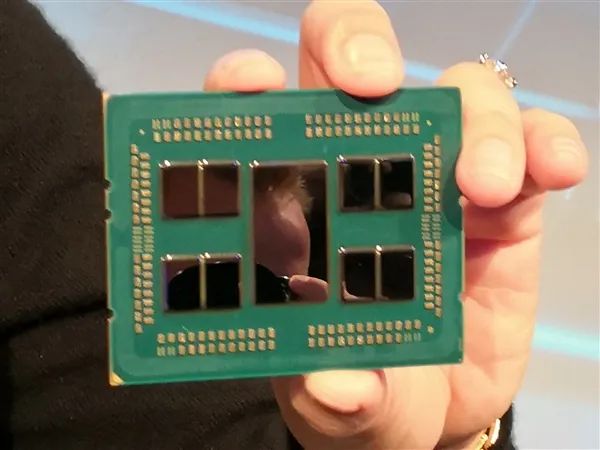

对比Zen3 8+1


由于采用5nm新工艺、Zen4新架构,CCD的面积从80平方毫米减小到72平方毫米,IOD也从416平方毫米减小到约397平方毫米,再加上插槽插座从LGA 4094扩大了约37%变成LGA 6096,所以容纳这么多小芯片不成问题,但排列也更为致密了。

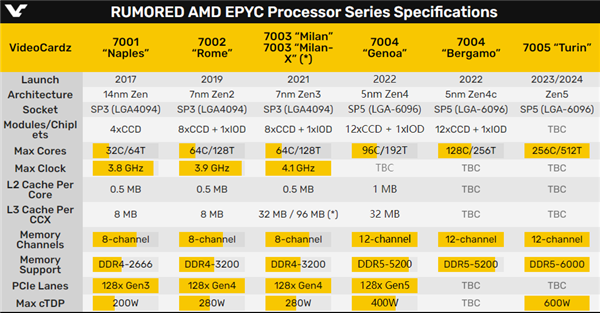

此外,Zen4霄龙还将支持12通道DDR5内存,单路最大容量12TB,支持128条PCIe 5.0总线。还有个衍生版本Zen4c,产品代号Bergamo,最多128核心,明年上半年推出。


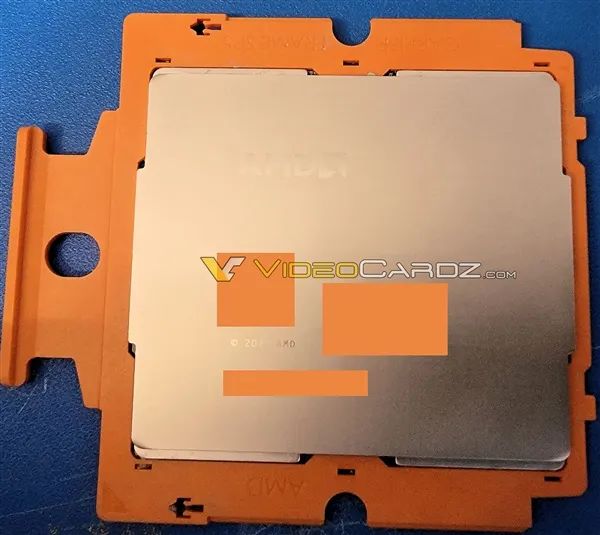

Zen4霄龙正面


“Genoa”的固定机制和处理器安装过程看起来与 SP3 相似,但 SP5 需要全新散热器, TDP 预计高达 400 W,而当前一代 EPYC 平台 “Milan。”

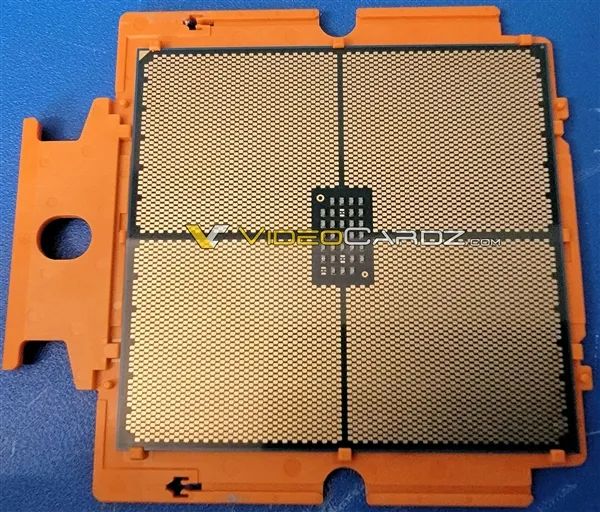

Zen4霄龙背面:6096个触点

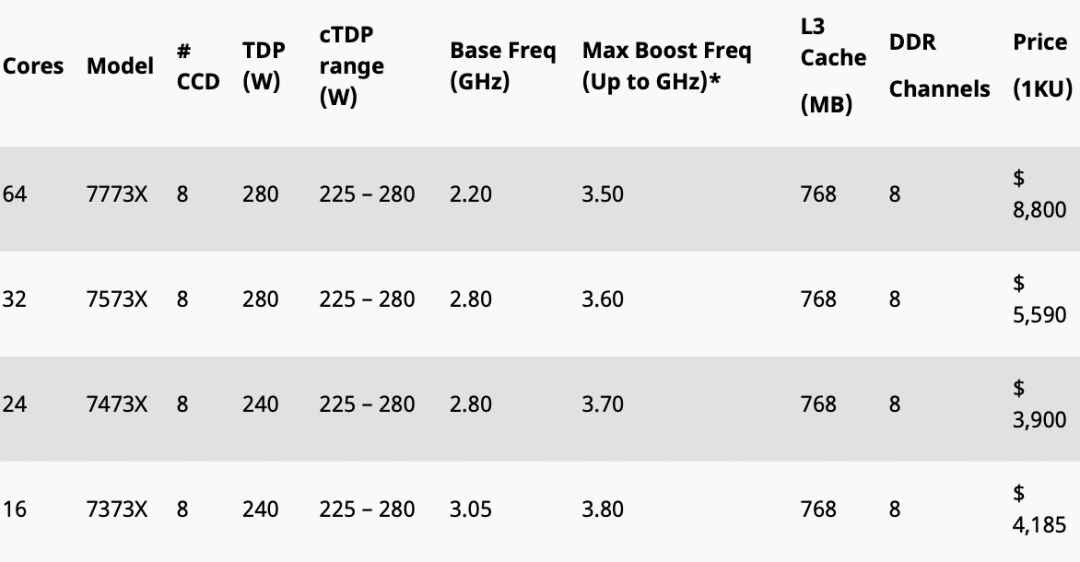

据悉,AMD 发布的搭载 3D V-Cache 的第三代霄龙处理器,包括 7373X、7473X、7573X 和 7773X 四款。新款霄龙处理器可选 16 核、24 核、32 核和 64 核,均配备了 768MB L3 缓存,售价最高 8800 美元(约 56056 元人民币)。
