TAS5756M是30W 立体声、40W 单声道、4.5 至 26.4V 电源、数字输入 D 类音频放大器
来源:中国IC网 发布时间:2022-03-25 分享至微信

产品详情


描述:


TAS5756M 器件是一款高性能AOTF12N60立体声闭环放大器,具有集成音频处理器和架构。为了从数字转换为模拟,该设备使用了具有 Burr-Brown 混合信号遗产的高性能 DAC。它只需要两个电源;一个用于低压电路的 DVDD 和一个用于高压电路的 PVDD。它由使用标准I 2 C 通信的软件控制端口控制。在家族中,TAS5756M 采用传统的 BD 调制,确保低失真特性。TAS5754M 使用 1SPW 调制来降低输出纹波电流,代价是失真稍高。


独特的 HybridFlow 架构允许系统设计人员从多个可配置的 DSP 程序中进行选择,这些程序专门设计用于流行的音频终端设备,例如蓝牙 (BT) 扬声器、条形音箱、扩展坞和低音炮。这种架构结合了完全可编程的灵活性具有快速下载时间和易于使用的固定功能 ROM 设备的设备。


输出 MOSFET的 90 mΩ r DS(on)提供了热性能和器件成本的最佳组合。此外,无热增强型 48 引脚 HTSSOP 可在现代消费电子设备的高温环境下提供出色的运行。


对于所有可用的封装,请参见数据表末尾的可订购附录。有关可通过 HybridFlow 库获得的音频处理选项的信息,请参阅 SLAU577。在 TAS5756MDCAEVM 上测试。


特性:


●灵活的音频 I/O 配置


○支持 I 2 S、TDM、LJ、RJ 数字输入


○8 kHz 至 192 kHz 采样率支持


○立体声桥接负载 (BTL) 或单声道并联桥接负载 (PBTL) 操作


○BD 放大器调制


○支持 3 线数字音频接口(无需 MCLK)


●高性能闭环架构(PVDD = 12V,R SPK = 8 Ω,SPK_GAIN = 20 dBV)


○空闲通道噪声 = 56 μVrms (A-Wtd)


○THD+N = 0.006 %(在 1 W、1 kHz 时)


○SNR = 104 A-Wtd(参考 THD+N = 1%)


●PurePath HybridFlow 处理架构


○几个可配置的 MiniDSP 程序(称为 HybridFlows)


○下载时间 <100 毫秒(典型值)


○高级音频处理算法


●通讯功能


○通过 I 2 C 端口进行软件模式控制


○两个地址选择引脚 – 最多 4 个设备


●鲁棒性和可靠性特性


○时钟误差、直流和短路保护


○过温和过流保护


应用:


●LCD、LED 电视和多功能显示器


●条形音箱、扩展坞、PC 音频


●无线低音炮、蓝牙和有源扬声器


参数:


音频输入类型:数字输入


建筑学:D类


扬声器通道(最大):立体声


功率级电源 (Max) (V):26.4


功率级电源 (Min) (V):4.5


负载 (Min) (ohms):2


输出功率(W):40


信噪比 (dB):104


总谐波失真 + N @ 1 kHz (%):0.006


Iq (典型值) (mA):56


控制界面:软件


闭环/开环:关闭


模拟电源 (Min) (V):4.5


模拟电源 (Max) (V):26.4


采样率(最大)(kHz):192


工作温度范围(℃):-25 到 85

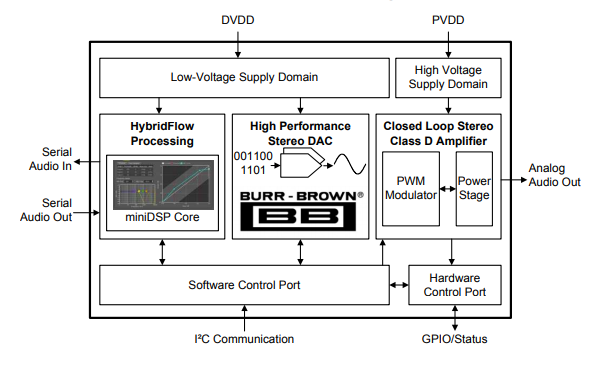

◆TAS5756M 简化框图




◆TAS5756M 功能框图
