推荐一个DC 24V接口的标准EMC设计电路(值得收藏)
来源:玩转单片机与嵌入式 发布时间:2022-02-14 分享至微信








今天给大家分享一个实用电路,这个是比较经典的 DC 24V防护电路,实际项目中经常用到。

典型 DC 24V 接口防护电路分析

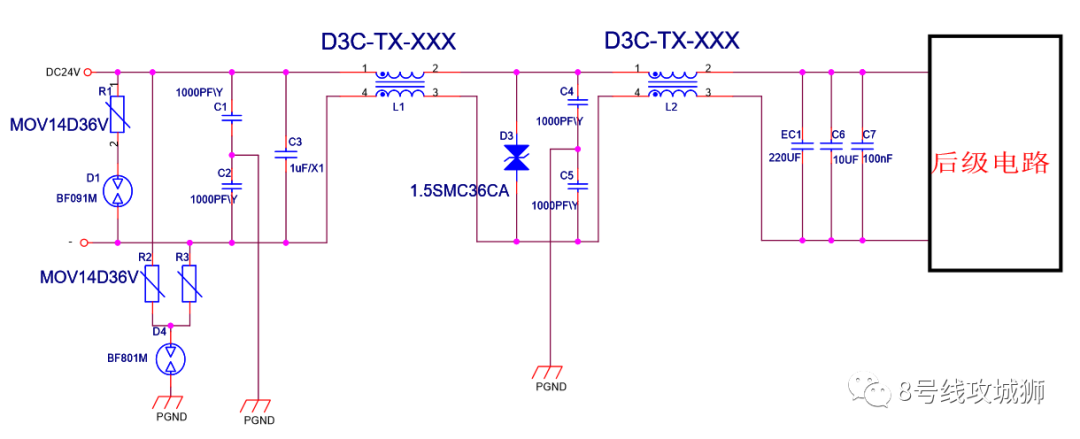

图 1 DC 24V接口EMC防护电路

R2+R3+D4为浪涌共模防护

R1+D1为浪涌差模防护。

其中R1、R2、R3为压敏电阻;D1、D4为气体放电管;L1、L2为共模电感。

DC 24V供电电路是电子系统设计中经常用到的电路,在设计该电路时候,共模扼流圈的选型要注意电流参数。R2+R3+D4构成主要的浪涌共模防护,D4的选型需要考虑到绝缘阻抗测试电压。C1、C2、C4、C5为Y型防护电容,C3是X防护电容。此电路涉及到接口的浪涌防护、静电防护、EFT、传导、辐射,可根据测试项目选择使用。

电路分析:

1.压敏电阻和气体放电管配合使用的原因?

压敏电阻是半导体非线性电阻,没有过电压时呈高阻抗状态,一旦过电压,其阻抗突变为低值,将电压限制在一定范围。

气体放电管是间隙型浪涌保护元件。当加载在其两端的电压超过一定值时,管子两极开始放电,两极电压迅速下降。

气体放电管具有很强浪涌电压吸收能力,有很高的绝缘阻抗及很小的寄生电容。较多的用在设备的防雷保护中。

配合使用原因:压敏电阻有较大的寄生电容,会产生一定的泄露电流,尤其是在交流电源系统中。性能较差的压敏电阻在使用一段时间后,由于泄露电流变大的问题,可能会发热自爆。

因此在压敏电阻之间串入气体放电管,使压敏电阻几乎无泄露电流。两个串联会带来系统反应时间变长:串联的反应时间是两个之和。当然也可以不加气体放电管,用热脱扣压敏电阻替代,老化保险丝自行断开就不会造成短路发生了。

2.为何既使用 Y 电容又使用共模电感?两个都是滤共模干扰?

  • 使用 Y 电容的时候要有机壳地,Y 电容是为高频信号提供最快捷的回路通道;

  • 共模电感用来阻隔共模电流,减小共模电流的传导干扰;

  • Y电容和共模电感配合使用提高滤共模干扰能力;

3.X 电容 C3 的作用?

C3 对高频干扰容抗小,滤高频干扰。

补充一点关于 X 电容和 Y 电容的小知识:

X 电容是安规电容的一种,根据 IEC 60384-14,电容器分为X电容及 Y 电容,火线零线间的是X 电容。X 电容用在电源滤波器里,起到电源滤波作用,对差模干扰起滤波作用。

Y 电容用来消除共模干扰。也是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。基于漏电流的限制,Y 电容值不能太大,一般在几个 nF。

X 电容 Y 电容都是安全电容,区别是 X 电容接在输入线两端用来消除差模干扰,Y 电容接在输入线和地线之间,用来消除共模干扰。

X 电容---金属薄膜电容器。通常,X 电容多选用耐纹波电流比较大的聚脂薄膜类电容。这种类型的电容体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。X 电容采用塑封的方形高压 CBB 电容,CBB 电容不但有更好的电气性能,而且与电源的输入端并联可以有效的减小高频脉冲对电源的影响。

Y 电容---常采用高压瓷片的。Y 型电容连接在相线与地线之间。为了不超过相关安全标准限定的地线允许泄漏值,这些电容的值大约在几 nF。一般地,Y 电容应连接到噪声干扰较大的导线上。Y1 属于双绝缘 Y 电容,用于跨接一二次侧。Y2 则属于基本单绝缘 Y 电容,用于跨接一次侧对地保护即FG线。

X 电容、Y电容应用在开关电源中各种作用都不同,都是不可以互相替换的。

4.为什么使用双向 ESD?

在系统不上电的时候,静电干扰可能从任一方向影响系统,因此需使用双向 ESD。

静电来源途径:人体静电 和 器件静电

TVS 和 ESD 的区别?

TVS一般用于主级和次级的防护。抗冲击能量更高,抗压稍低,响应时间比 ESD 略 高,选 TVS 一般看封装和功率;

ESD 一般用于板级保护。抗冲击能量低些,响应极快,对高速通信的影响较低,ESD看 ESD rating;

ESD 用于放静电,容值通常很低。TVS的容值相对较高。

ESD 选型要考虑被保护信号的速度,当速度越高时,要选择电容 C 小的器件,再根据信号电压选择合适反向关断电压等。

5.为什么要使用两个共模电感呢?

两个共模电感串联使用,提升其滤共模干扰的能力。最好使用一大一小,以滤除不同频段的共模干扰。

补充一些其他问题

静电放电的特点:速率快、放电时的电阻很小,形成瞬时的大电流。

两种破坏机制:大电流下的热失效、高电压下的静电击穿。

普通二极管只能起到钳制电压的作用,不能对高达几百兆频率的ESD脉冲做出响应。

压敏电阻抗一次ESD脉冲后特性就会改变,而ESD保护器件抗几万次也不会改变特性。

共模电流会产生很强的辐射干扰。

共模电流产生的原因有以下四点:

1、外界电磁场在导线中感应出的电压;

2、导线两端的地电位不同;

3、导线中的地和大地的电位差;

4、来自外界电源或信号的串入;

消除共模干扰的方法:

1、采用屏蔽双绞线并有效接地;

2、强电场的地方有必要还需考虑采用镀锌管屏蔽;

3、采用线性稳压电源或高品质开关电源供电;

4、确保接地良好;

消除差模干扰:

1、并联电容;

2、串入差模扼流圈,相当于串入一个差模电流产生的电感,此电感相当于一个低通滤波元件,从而起到差模抑制作用;

差模干扰和共模干扰的对比:

一般情况下 ,差模干扰幅度小,频率低,所造成的的干扰小,差模干扰属于对称性干扰。

共模干扰的幅度大,频率高,还可通过导线产生辐射,所造成的干扰较大,共模干扰属于非对称干扰。
