一、QSFP-DD(Quad Small Form Factor Pluggable-Double Density)


        双密度四通道小型可插拔封装是QSFP-DD MSA小组定义的一种高 速可插拔模块的封装,作为400G光模块封装的首选,使数据中心能够根据需要有效地增长和扩展云容量。


特点

对QSFP前向和后向兼容,可兼容现有的QSFP28光模块及AOC/DAC等。

采用8通道电气接口,每通道速率高达25Gb/s(NRZ调制)或50Gb/s(PAM4调制),提供高达200Gb/s或400Gb/s聚合的解决方案。QSFP-DD可在单个交换机插槽中实现高达14.4Tb/s的聚合带宽。

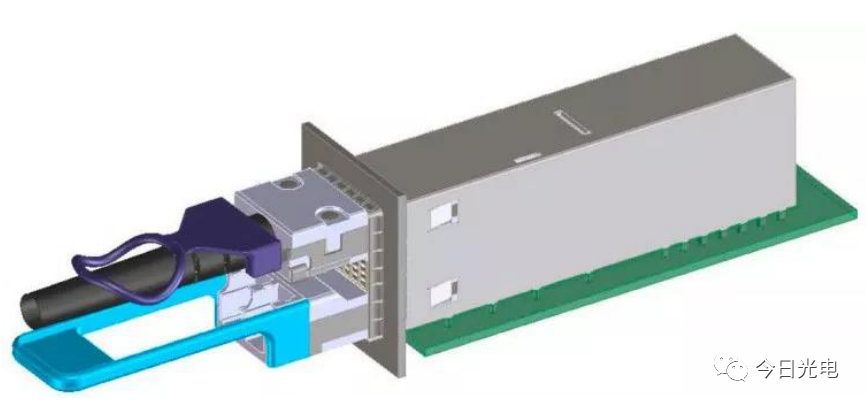

采用SMT(Surface-Mount Technology)连接器和1xN保持架,笼式设计优化和模块外壳优化可实现每个模块至少12w的热容。

传输媒介包括无源铜缆(DAC)、多模光纤(MMF)和单模光纤(SMF) 。


二、QSFP-DD与QSFP(QSFP+/QSFP28)比较


带宽

QSFP-DD的带宽最高可达QSFP+的十倍或QSFP28的四倍。

QSFP有四条电气通道,每通道速率为10Gb/s(QSFP+)或25Gb/s(QSFP28), 聚合提供40Gb/s或100Gb/s的解决方案。

QSFP-DD可插拔封装的电气接口采用8个通道,每通道速率高达25Gb/s(NRZ调制)或50Gb/s(PAM4调制),聚合提供高达200Gb/s或400Gb/s的解决方案。

兼容性

QSFP-DD向后兼容QSFP+/QSFP28。使用QSFP-DD模块设计的系统向后兼容,支持现有的QSFP+/QSFP28模块,为终端用户和系统设计人员提供了灵活性。

端口密度

QSFP-DD和QSFP+/QSFP28系统端口密度相同。但是,由于每个QSFP-DD端口可以容纳8个通道而不是4个通道,因此QSFP-DD将其支持的现有接口(如CAUI-4)的ASIC端口数量增加了一倍。

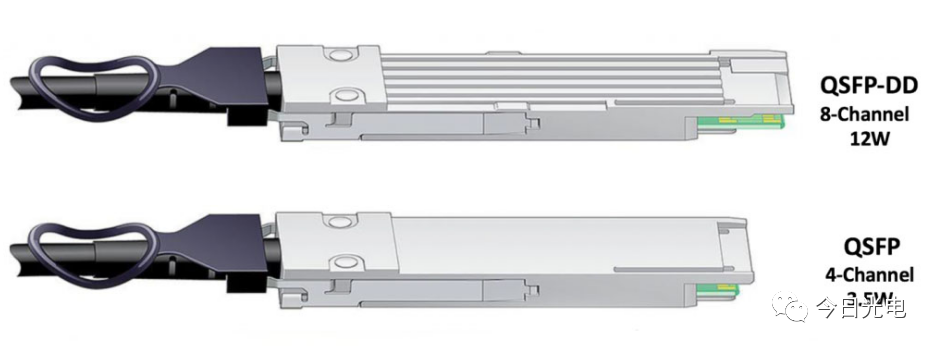

主板上QSFP-DD的机械接口比QSFP+/QSFP28稍微深一些,用来容纳额外的一排触点。

QSFP-DD对比QSFP+/QSFP28仅仅是长度增加了少许就在保证端口密度不变的情况下将带宽提高到后者的10倍/4倍,而且还向后兼容,这意味着客户跳过QSFP直接部署QSFP-DD系统都没有关系,减少了大量的设备成本。


三、QSFP-DD与OSFP比较

OSFP是一种新的可插拔封装,具有8个高速电气通道,最初将支持400Gb/s(8x50G)。


OSFP

尺寸

OSFP的体积是QSFP-DD的体积的两倍多。

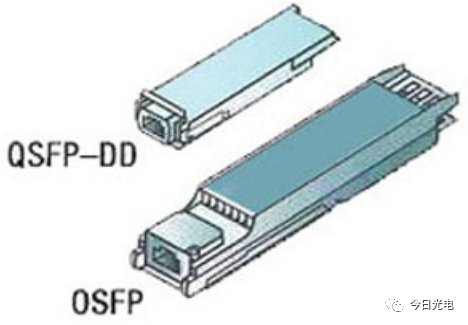

QSFP-DD VS OSFP

兼容

OSFP和QSFP-DD一样向后兼容QSFP+/QSFP28, 但是需要额外使用一个OSFP到QSFP的转接适配器来实现。

带宽

QSFP-DD目前只能支持最高400Gb/s,但是OSFP可以支持最高到800Gb/s。

QSFP-DD主要是应用当前即将大规模部署的400G网络(以及100G到400G过度用的200G),而OSFP则更可能是为未来的800G网络而准备的。所以,结合现状,QSFP-DD作为400G光模块的封装更合适。


四、QSFP-DD与CFP8比较

CFP系列从CFP开始,到CFP2,再到CFP4,最后发展到CFP8。

尺寸

CFP8的尺寸比QSFP-DD明显大的多,体积是QSFP-DD的3倍多。

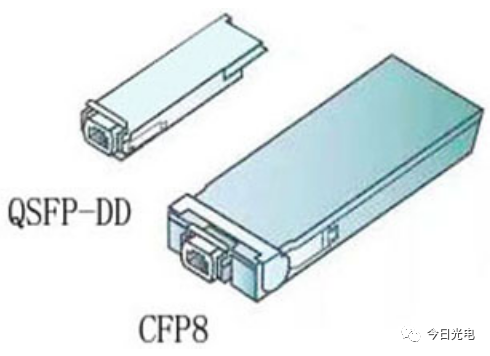

QSFP-DD VS CFP8

CFP系列的光模块一直都定位用于电信级的应用,其端口密度的要求并没有数据中心那么高。)

兼容性

CFP系列似乎都不能向后兼容。针对CFP和CFP2系列光模块,市面上很早就已经可以提供CFP到QSFP28的转接适配器和CFP2到QSFP28的转接适配器。

带宽

CFP8和QSFP-DD最大的带宽都是400Gb/s,但是CFP8只支持400Gb/s(16x25G或8x50G), 而QSFP-DD同时支持200Gb/s(8x25G)和400Gb/s(8x50G)。
