DRV8220是20V、1A H 桥电机驱动器
来源:中国IC网 发布时间:2021-09-18 分享至微信

产品详情

描述:

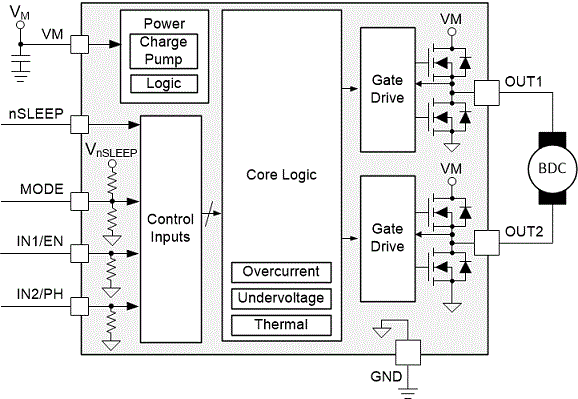

DRV8220 是一款AT73C213集成电机驱动器,具有四个 N 沟道功率 FET、电荷泵稳压器和保护电路。电荷泵集成了所有电容器,以减小 PCB 上电机驱动器的整体解决方案尺寸,并允许 100% 占空比操作。

DRV8220 支持多种控制接口模式,包括:PWM(IN1/IN2)、相位/使能(PH/EN)、独立半桥和并行半桥。每个接口都支持低功耗睡眠模式,通过关闭大部分内部电路来实现超低静态电流消耗。DSG 封装支持 nSLEEP 引脚以使用逻辑信号输入控制睡眠模式。

该器件可提供高达 1.76 A 的输出电流。它的工作电源电压为 4.5 至 18 V。

该驱动器提供强大的内部保护功能,包括电源欠压锁定 (UVLO)、输出过流 (OCP) 和器件过热 (TSD)。

DRV8220 是一系列器件的一部分,这些器件具有引脚到引脚可扩展的RDS(on)和电源电压选项,以支持各种负载和电源轨,并且设计更改最少。有关该系列器件的信息,请参阅器件比较。在 ti.com 上查看我们完整的有刷电机驱动器产品组合。

特性:

●N 沟道 H 桥电机驱动器

MOSFET 导通电阻:HS + LS 1 Ω

驱动一台双向有刷直流电机

两个单向有刷直流电机

一个单线圈或双线圈闭锁继电器

推挽式和双稳态螺线管

其他电阻、电感或 LED 负载

●4.5V 至 18V 工作电源电压范围

●高输出电流能力:

全桥:1.76-A 峰值

半桥:每输出 1.76A 峰值

并联半桥:3.52-A峰值

●多个接口以提高灵活性并减少 GPIO

●标准 PWM 接口 (IN1/IN2)

●支持 1.8V、3.3V 和 5V 逻辑输入

●超低功耗睡眠模式

960 nA @ V VM = 12 V,T J = 25°C

定时自动休眠模式以减少 GPIO

●保护功能

欠压锁定 (UVLO)

过流保护 (OCP)

热关断 (TSD)

●设备系列。有关详细信息,请参阅设备比较。

DRV8210:1.65-11V,1 Ω,多接口

DRV8210P:睡眠引脚,PWM 接口

DRV8212:1.65-11 V,280 mΩ,多接口

DRV8212P:休眠引脚,PWM 接口

DRV8220:4.5-18V,1 Ω,多接口

参数:

全桥数:1

Vs (最小值) (V):4.5

与 ABS(最大)(V):20

峰值输出电流 (A):1.76

RDS(ON) (HS + LS) (mOhms):1000

休眠电流 (uA):0.0845

控制方式:独立 1/2 桥、PH/EN、PWM

控制界面:硬件 (GPIO)

工作温度范围 (℃):-40 到 125
