LED数码管显示分类及其典型应用电路
来源:电子发烧友 发布时间:2018-08-25
分享至微信

一.LED数码管显示分类
LED数码管显示分为静态显示方式和动态显示方式。
(1) 静态显示方式:每一位字段码分别从I/O控制口输出,保持不变直至CPU刷新。
其特点为:编程较简单,但占用I/O口线多,一般适用于显示位数较少的场合。
(2) 动态显示方式,在某一瞬时显示一位,依次循环扫描,轮流显示,由于人的视觉滞留效应,人们看到的是多位同时稳定显示。
其特点为:占用I/O端线少,电路较简单,编程较复杂,CPU要定时扫描刷新显示。一般适用于显示位数较多的场合。
二.LED显示器的扩展(显示方式)
LED显示器扩展的显示方式:静态显示与动态显示
(1)静态显示:各数码管在显示过程中持续得到送显信号,与各数码管接口的I/O口线是专用的。
静态显示特点:无闪烁,用元器件多,占I/O线多,无须扫描,节省CPU时间,编程简单。
(2)动态显示:各数码管在显示过程中轮流得到送显信号,与各数码管接口的I/O口线是共用的。
动态显示特点:有闪烁,用元器件少,占I/O线少,必须扫描,花费CPU时间,编程复杂。(有多个LED时尤为突出)
三.典型应用电路

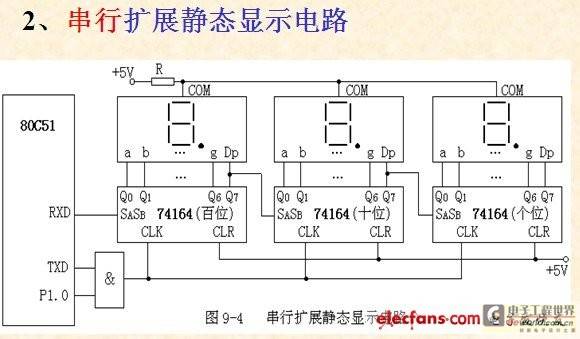

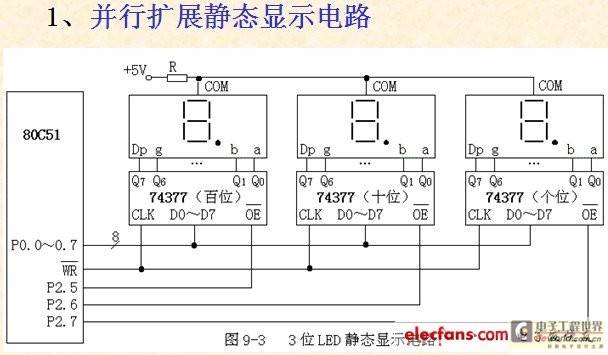

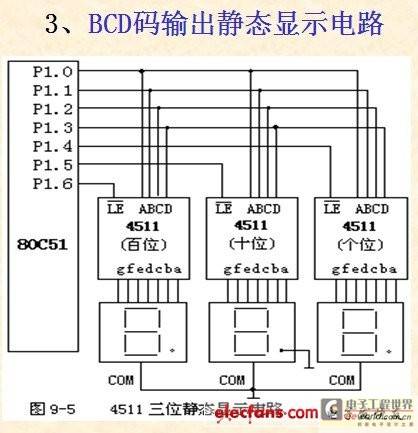

(1)静态显示电路

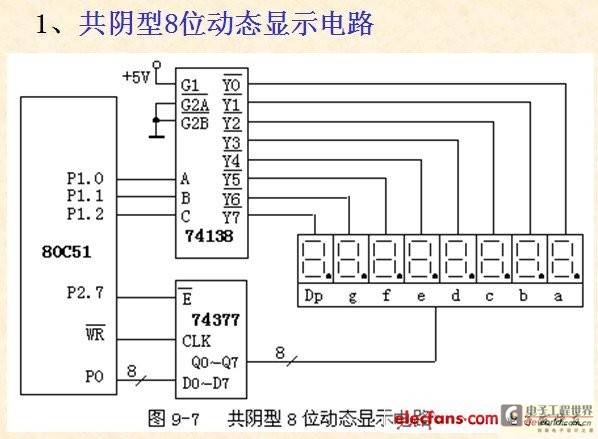

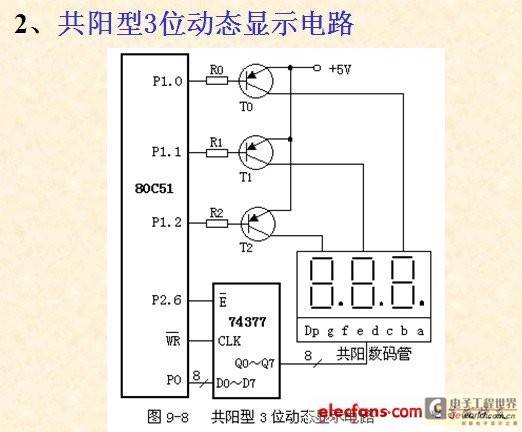

(2)动态显示电路
