三菱PLC断电延时断开的实现方法
来源:电子元件技术网 发布时间:2019-10-11
分享至微信

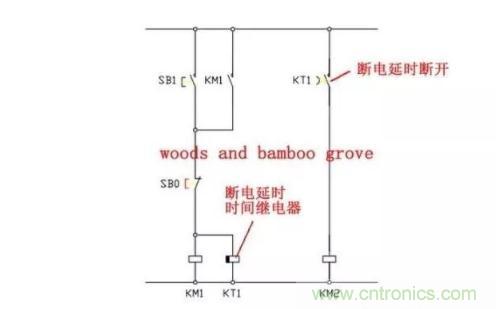

上图控制原理为:
1,启动时,按下启动按钮SB1,交流接触器KM1和断电延时时间继电器KT1得电吸合,KM1常开触点闭合,在KM1自锁保持;KT1的断电延时断开触点闭合,交流接触器KM2得电吸合。实现了通电时KM1、KT1、KM2几乎同步动作的控制要求。
2 ,停止时,按下停止按钮SB0,交流接触器KM1和断电延时时间继电器KT1断电释放,KT1的断电延时断开触点经过设定的时间后复位断开。交流接触器KM2断电释放。实现了交流接触器KM1断电释放一段时间后,交流接触器KM2才断电释放的控制要求。

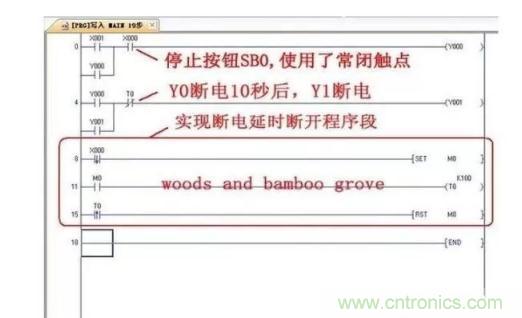

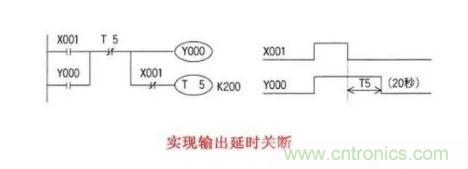

根据上述控制原理,PLC编制的梯形图如下:

使用PLC控制省去了KT1,使用PLC的定时器T0。
实现断电延时断开程序段解释:在程序段使用了上下沿;置、复位指令和定时器组合。其实现过程为,在停止按钮按下后,其下降沿使继电器M0置位,M0常开接通,定时器T0开始计时至10秒后,Y1程序段上T0常闭点断开,使Y1断电释放。同时T0上升沿使继电器M0复位。
当然实现断电延时断开的编制方法很多,这里不再一一例举。
在现今三菱PLC系列(之前的如FX3U系列)实现了多样化编程,如ST语言中有类似断电延时断开函数,结构化梯形图FBD中有类似断电延时断开功能块,都可以调用。可以节省大量编制时间,也不易出错。
