一款6V“千里眼”充电器电路设计
来源:电子元件技术网 发布时间:2014-11-08
分享至微信

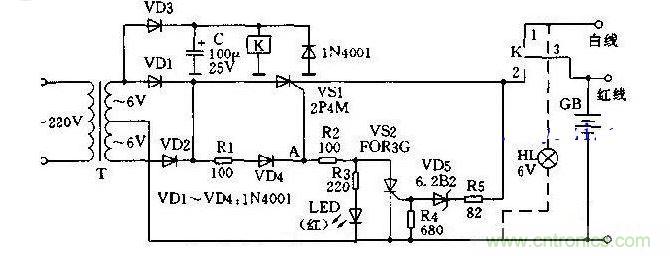

“千里眼”充电器电路如图所示。其中单向晶闸管 VS1为电瓶GB的充电电流管,VS2为电瓶充电时作切断充电电流之用。当接通电源充电时,继电器K动作,触点3与触点2接通,VS1的触发端从R1和 VD4取得触发电压而导通,整流电流通过VS1向电瓶GB充电。当电瓶GB充电到设定的电压时(例如7.2V),VS2导通,导致VS1触发端A点电位大大低于VS2的阴极电位,VS1截止,电瓶GB停止充电。发光管LED作充电显示用,电瓶充电停止、VS2导通时,LED熄灭。6V指示灯HL 作~220V停电指示用。
