线性电源"不是"开关电源,别傻傻分不清楚!
来源:电子元件技术网 发布时间:2014-12-31
分享至微信

对于刚刚从事电子电路设计的新手来说,一些相近的概念是非常容易混淆的,比如开关电源和线性电源。从概念上讲,似乎有些共通之处,但实际上却并不相同,本片文章将为大家介绍开关电源和线性电源的区别。
开关电源与线性电源
开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通,首先电流通过上桥MOS管流入,利用线圈的存储功能,将电能集聚在线圈中,最后关闭上桥MOS管,打开下桥的MOS管,线圈和电容持续给外部供电。然后又关闭下桥MOS管,再打开上桥让电流进入,就这样重复进行,因为要轮流开关MOS管,所以称为开关电源。

而线性电源就不一样了,由于没有开关介入,使得上水管一直在放水,如果有多的,就会漏出来,这就是我们经常看到的某些线性电源的MOS管发热量很大,用不完的电能,全部转换成了热能。从这个角度来看,线性电源的转换效率就非常低了,而且热量高的时候,元件的寿命势必要下降,影响最终的使用效果。
也就是说,开关电源和线性电源的区别主要是他们的工作方式。

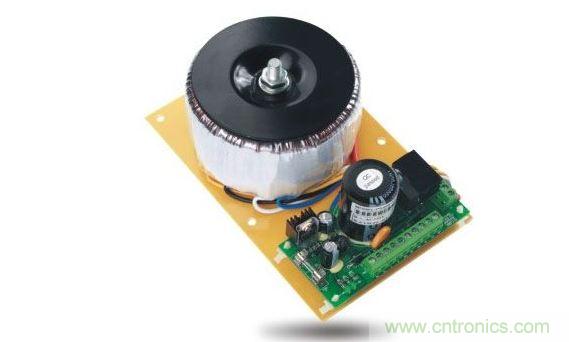

线性电源功率器件工作在线性状态,也就是说他一用起来功率器件就是一直在工作,所以也就导致他的工作效率低,一般在50%~60%,还得说他是很好的线性 电源。线性电源的工作方式,使他从高压变低压必须有将压装置,一般的都是变压器,也有别的像KX电源,再经过整流输出直流电压。这样一来他的体积也就很大,笨重,效率低、发热量也大。他也有他的优点:纹波小,调整率好,对外干扰小。适合用与模拟电路,各类放大器等。
开关电源。他的功率器件工作在开关状态,(一开一关,一开一关,频率非常快,一般的平板开关电源频率在100~200KHz,模块电源在 300~500KHZ)。这样他的损耗就小,效率也就高,对变压器也有了要求,要用高磁导率的材料来做,比较没有效率,他的变压器就是一个字小。效率80%~90%吧。据说美国最好的VICOR模块高达99%。开关电源的效率高体积小,但是和线性电源比他的纹波、电压电流调整率就有折扣了。
