INA849是超低噪声 (1 nV/√Hz)、高速 (28 MHz、35 V/μ)、精密 (35 μV) 仪表放大器
来源:中国IC网 发布时间:2021-07-08 分享至微信

产品详情

描述:

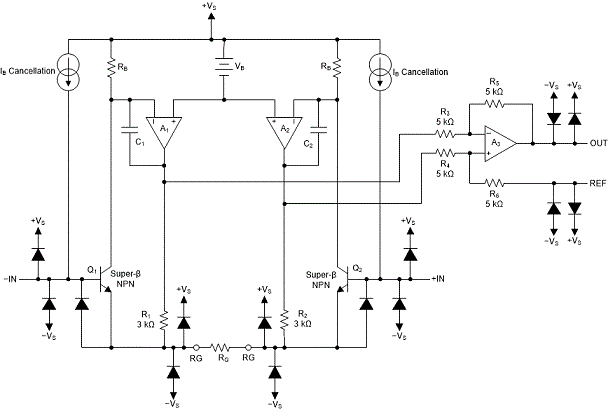

INA849 是一款超低噪声仪表放大器,针对高分辨率系统中的最大精度进行了优化,并在较宽的单电源或双电源范围内运行。由于采用超 β 输入晶体管,该器件可提供比竞争对手低得多的输入偏置电流。最先进的制造工艺可提供极低的电压噪声、输入失调电压和失调电压漂移。

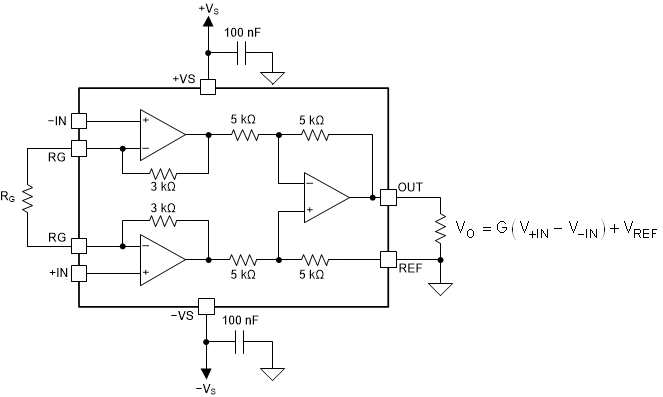

精确匹配的集成电阻器可在整个输入共模范围内提供 92dB (G = 1) 的高共模抑制。单个外部电阻器可设置从 1 到 10,000 的任何增益。INA849 的电流反馈拓扑为极小、快速移动的信号提供了更高增益的宽带宽。例如,该器件在 G = 100 时提供 8 MHz 带宽,在 G = 1 时提供 28 MHz 带宽,具有 0.4μs 的快速建立时间 (0.01%),可直接驱动高分辨率模数转换器( ADC)。

特性:

●超低噪声:1-nV/ √Hz输入电压噪声(典型值)

●精准超Beta输入性能:

○低失调电压:35μV(最大值)

○低失调电压漂移:0.4 μV/°C(最大值)

○低输入偏置电流:20 nA(最大值)

○低增益漂移:G = 1(最大值)时为 5 ppm/°C

●带宽:28 MHz (G = 1)、8 MHz (G = 100)

●压摆率:35 V/μs

●共模抑制:120 dB(最小值)以获得最大增益

●供货范围:

○单电源:8V 至 36V

○双电源:±4V 至 ±18V

●指定温度范围:–40°C 至 +125°C

●封装:8 引脚 SOIC 和 VSSOP

参数:

通道数 (#):1

Vs(最大值)(V):36

Vs (最小值) (V):8

输入偏移 (+/-) (Max) (uV):35

增益(最小值)(V/V):1

增益(最大)(V/V):10000

1 kHz 时的噪声(典型值)(nV/rt (Hz)):1

特征:超低噪音、高速、Super-beta、电流反馈

CMRR(最小值)(dB):123

输入失调漂移 (+/-) (Max) (uV/C):0.4

输入偏置电流 (+/-) (Max) (nA):20

Iq (典型值) (mA):6.2

最小增益带宽 (Typ) (MHz):28

增益误差 (+/-) (Max) (%):0.1

工作温度范围 (C):-40 到 125

类型:电阻

0.1 Hz-10 Hz 时的噪声(典型值)(uVpp):0.06

增益非线性 (+/-) (Max) (%):0.001
