选防水防尘连接器，只看IP等级就行吗？

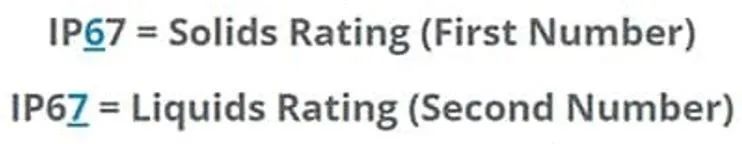

IEC 60529标准使用标准化的等级定义了侵入防护 (IP) 等级，表示为IP前缀及两位数字：第一位表示对固体的防护，第二位表示对液体的防护。此外，还有一些国家或地区等效标准，例如ANSI 60529（美国）和EN 60529（欧洲）。

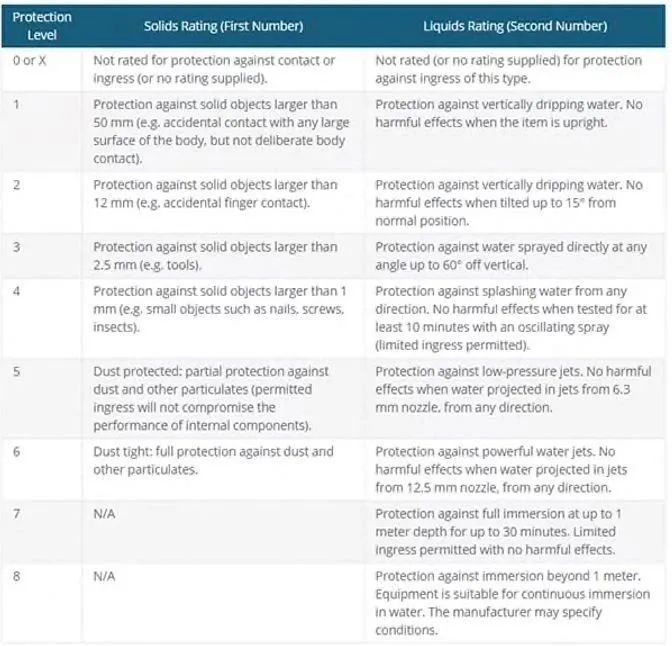

对IP防护等级代码中数字含义的进一步解释如下表所示（图2）。例如，IP56防护等级表示该元器件不仅防尘，而且可以防止强力喷水。

裸露的外部连接器是水和灰尘侵入设备的常见切入点。尽早确定应用的预期用途至关重要，只有这样才能在选择裸露连接器时，确保其IP防护等级满足系统的最低要求。

IP级连接器常用于具有音频、USB或直流电源插孔等外部端口的设备。在这种情况下，未连接插头或外部设备时，适当的IP防护等级可保护所有内部电路免遭水或灰尘的意外侵入。对于工业电缆间的连接等其他情况，则可能需要使用配接时可完全密封的连接器和插头组合。完全密封的连接可以防止灰尘和湿气干扰信号，或元器件运行时因高压水渗入甚至完全浸没而造成损坏。

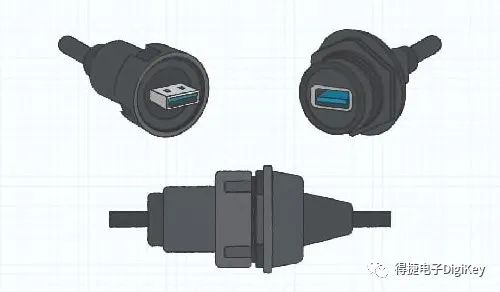

不过，请务必注意即便插头和连接器各自都达到IP防护等级，也不会自动构成IP级连接。除非设计采用了额外的密封机制，例如图3所示的螺纹端子接口，否则灰尘和湿气仍可轻易侵入连接接口处（图4）。接口若未正确密封，则可能会干扰信号或导致内部电路损坏。

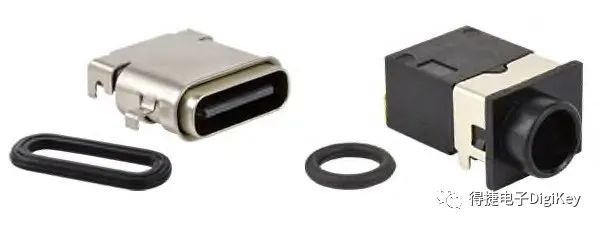

随着便携式设备日趋普及，对元器件耐用性的需求也相应增加。CUI Devices推出了一系列IP67级连接器，包括USB插座、3.5mm音频插孔和直流电源插孔，以供设计人员在恶劣环境应用中灵活选用。这些连接器使用定制形状的衬垫或O形圈以提供有效密封，从而实现防尘和防水保护，在未连接状态下可完全浸入水下深达1m。
