MAX1771及其在DC-DC转换器中的应用电路设计

描述：

MAX1771 是MAXIM 公司出品的一种DC-DC 转换器控制芯片可用于多种不同形式的 DC-DC 转换电路它采用BiCMOS 工艺制造因此兼有低功耗与高开关频率的特点正常工 作电流不超过110 A 进入停机状态时功耗可降低至5 A 以内开关频率可高达300kHz 因此可采用体积很小的外部功率元件整个DC-DC转换器尺寸可以做得非常小另外器件 内部集成了多种DC-DC 转换器所需的功能单元外围电路非常简单可以很容易地用它设计 出满足不同需要的DC-DC 转换器。

MAX1771 的内部结构

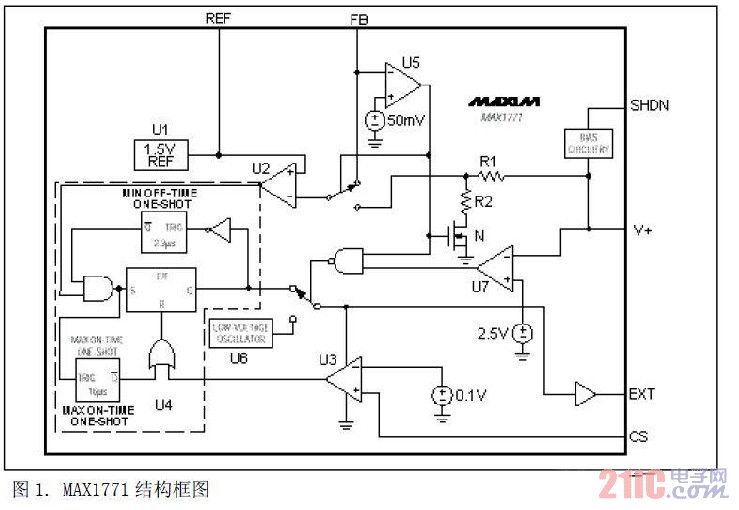

如图1所示MAX1771的内部结构可划分为以下几个功能单元限流型PFM 控制单元 内部反馈网络低电压启动电路停机控制电路等下面分别对其结构及工作原理作一简要论述。
