几种光电耦合器件及应用电路

作为在近几年当中迅速崛起的一种半导体光电器件，光电耦合器拥有很多优点，比如体积小、寿命长，能在干扰较强的环境下工作等。因此，光电耦合器开始被大量的应用在电子电路设计工业控制领域当中。

光电耦合器能够在电路中起到代替继电器、变压器等器件的作用，而用于隔离电路、开关电路、数模转换、逻辑电路、过流保护、长线传输、高压控制及电平匹配等。在本文当中，将为大家介绍几种光电耦合器件及应用电路，供大家参考与开拓。

器件选择三极管输出型光电耦合器

三极管输出型光电耦合器电路如图1中(a)所示，它是由两部分组成的。其中，1、2端为输入端，通常由发光器件构成;4、5、6端接一只光敏三极管构成输出端，当接收到发射端发出的红外光后，在三极管集电极中便有电流输出。









图1

三极管输出型光电耦合器的特点，是具有很高的输入输出绝缘性能，频率响应可达300kHz，开关时间数微秒

可控硅输出型光耦合器

可控硅输出型光耦合器的电路如图1中(b)所示。该器件为六脚双列式封装。当1、2端加入输入信号后，发射管发出的红外光被接在4、5、6脚的光敏可控硅接收，使其导通。它可应用在低电压电子电路控制高压交流回路的开启。









图2

图2中(a)为光敏双向开关器件;图2中(b)为过零控制电路及光敏双向开关器件组合体。它们的工作原理是：利用输入端红外光控制输出端的光敏双向开关导通，进而触发外接双向可控硅导通，达到控制负载接入交流220V回路的目的。图2中(a)为非过零控制，图2中(b)为过零控制。本驱动器有非常好的输入与输出绝缘性，可构成固态继电器的控制电路，其输出的控制功率由可控允许功率决定。

双向开关触发器输出的光检测器

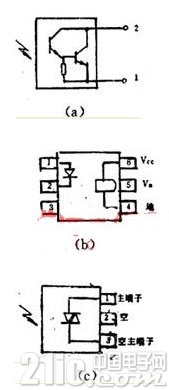

图3

图3中的(c)为双向开关触发器输出的光检测器电路。该图为三端器件，内部是光敏双向开关器件，收到红外光线后，双向开关器件导通，触发外接可控硅导通，使负载接入220V回路中。
