LN2292——3.5A 高效率升压 DC/DC 电压调整器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

LN2292 是一款微小型、高效率、升压型 DC/DC 调整器。电路由电流模 PWM 控制环路，误差放大器，斜坡补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，内置一个 3.5A 的功率开关和软启动保护电路。高达 93％的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。

应用：

 便携式移动设备

 无线通信设备

 电池后备电源

引脚图：

文章配图-1

产品特点：

 效率高达 93％

 输出电压可升到 24V

 输入电压范围 2-24V

 1.4MHz 的固定开关频率

 自动 PWM/PFM 切换模式

 功率通路支持短路保护

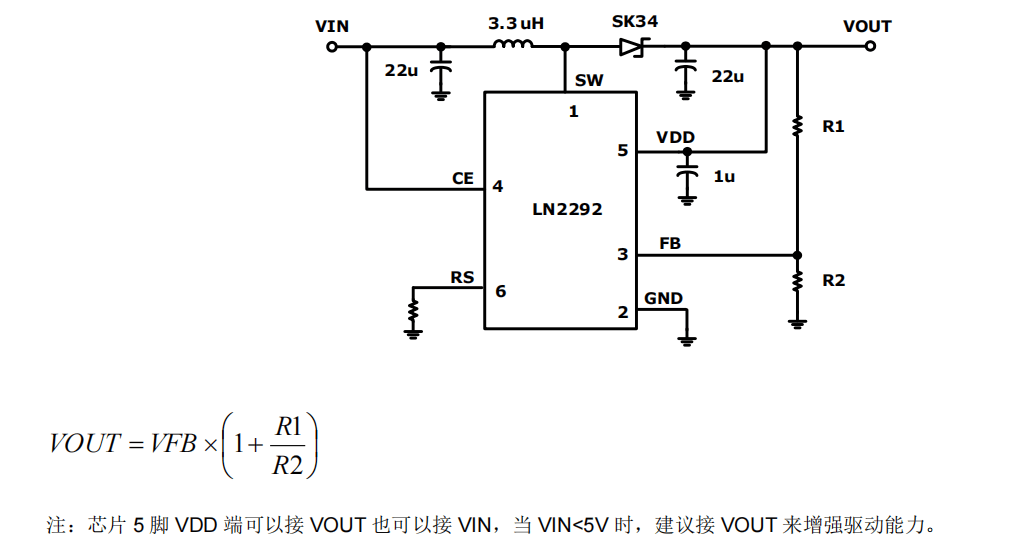

应用与曲线：
