10秒应急供电：拆解超级电容在硬盘盒中的数据保护逻辑

在移动存储领域，意外断电一直是用户的核心痛点，不仅会导致文件传输中断，还可能损坏硬盘分区表、丢失重要数据。而超级电容器的应用，为移动硬盘盒搭建起数据安全防护屏障，再结合专业专利技术，进一步夯实了存储安全性。

一. 专利支持：从电路设计看掉电保护

深圳市倍思科技有限公司的 CN222952663U 号专利（一种硬盘保护电路），为超级电容在移动硬盘中的应用提供了技术依据。

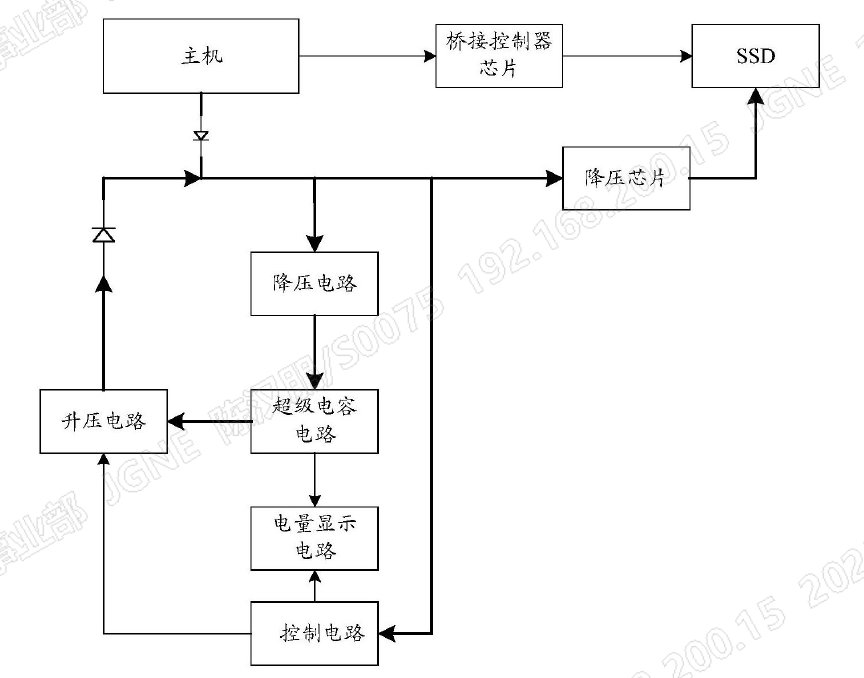

图1：硬盘保护电路的结构示意图

该专利描述了一种包含超级电容的硬盘保护方案：当硬盘盒从主机意外断开时，控制电路触发放电开关，超级电容可继续为硬盘供电约 10 秒。在这段缓冲时间内，SSD 能够完成缓存数据的写入、更新 FTL 映射表，从而避免因异常掉电导致的数据丢失或映射关系损坏。

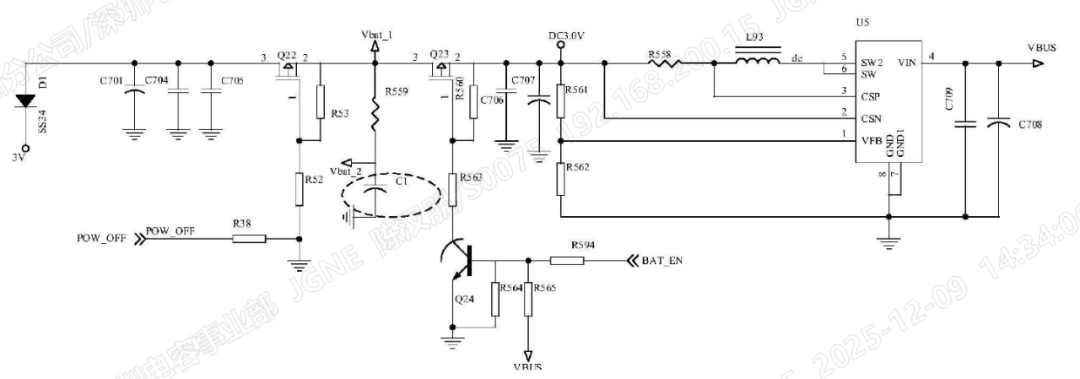

图2：超级电容电路和降压电路的结构示意图

该电路还集成了供电切换模块、储能控制模块，并具备过压、过流保护及电容电量监测功能，既防止电压波动损伤硬盘，也确保应急保护随时处于可用的状态。

二. 拆解实践：多凯斯硬盘盒中的超级电容

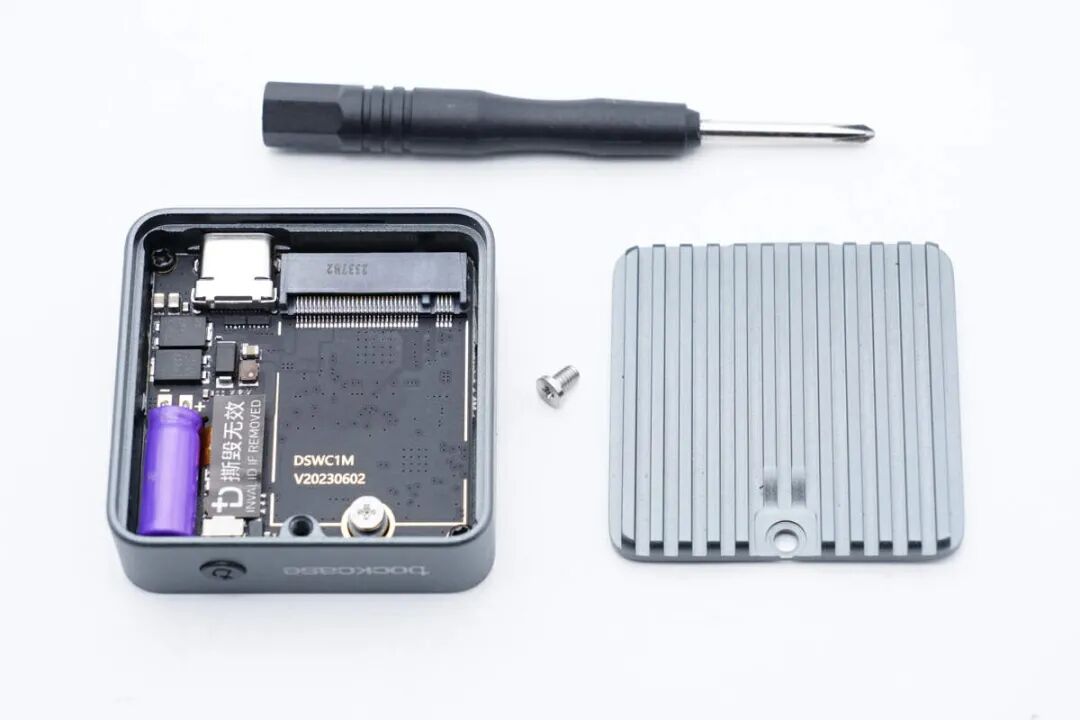

充电头网曾对DOCKCASE多凯斯 M.2 2230 智能硬盘盒进行拆解，其超级电容设计被誉为消费级硬盘盒的 “安全标杆”。

1.硬件配置

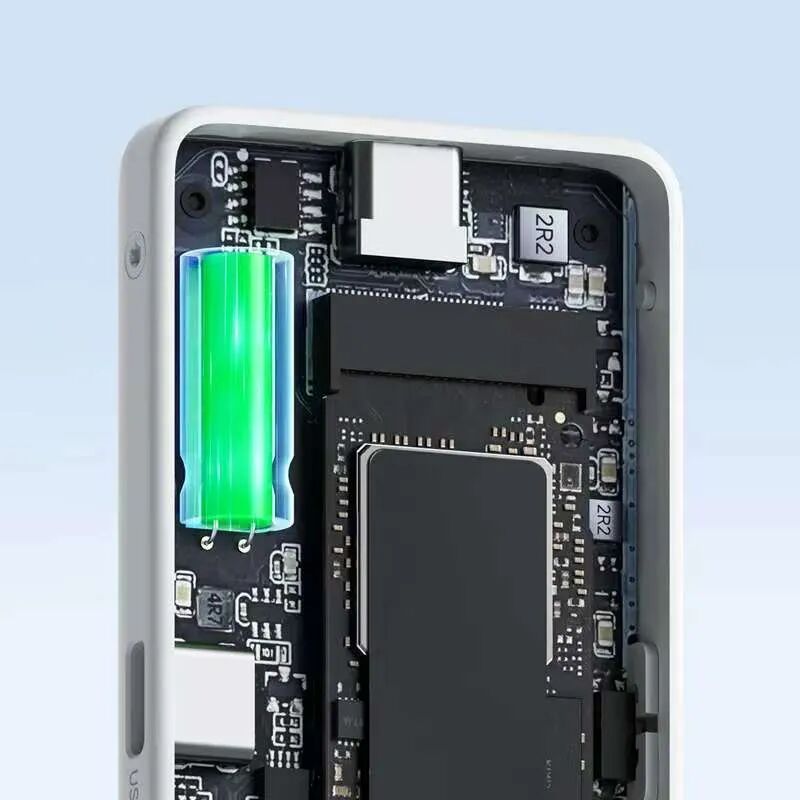

在 PCBA 模块左下角，焊接了一颗 3V 1.5F 圆柱形超级电容。其体积小巧，却能在紧急时刻提供持续稳定的电能，成为数据保护的“最后一根保险丝”。

2. 核心作用：断电后的“黄金 10 秒”

这颗超级电容实质是 SSD 的应急电源。正常工作时随系统充电储能；突发断电时立即接管供电，为硬盘争取约 10 秒时间，确保缓存数据完整写入存储芯片，并更新磁盘映射表，从根源上防止数据损坏或碎片化。

配合沁恒 CH579M 主控芯片与瑞昱 RTL9210 桥接芯片，电能被精准调度，避免因供电不稳导致写入中断。

3. 设计细节：兼顾散热与结构

超级电容被布置在 PCBA 边缘，远离主控等发热部件，避免高温影响其寿命与性能。硬盘盒的铝合金外壳与内部导热垫也为其提供了稳定的工作环境，进一步保障长期可靠性。

三. 超级电容硬盘盒：逐渐成为中高端标配

目前，超级电容已逐渐成为中高端硬盘盒的常见配置，不同品牌也针对场景做了优化：

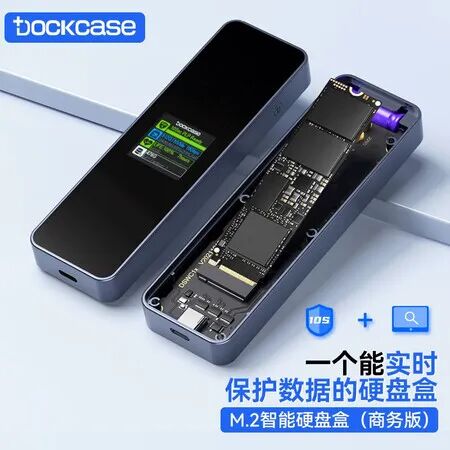

• DOCKCASE 10s 硬盘盒：内置电容提供 10 秒断电续航，号称可完成约 10GB 数据写入，面向专业用户；

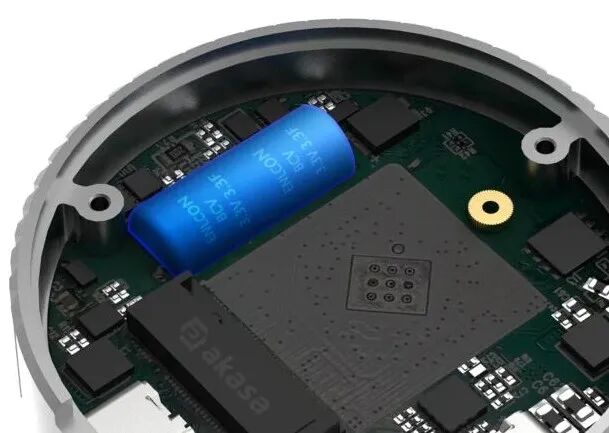

• Akasa AK-ENU3M2-08 磁吸硬盘盒：支持 100W PD 直通，超级电容 5–6 分钟即可充满，适合 iPhone 4K ProRes 外录等需要高可靠性的场景；

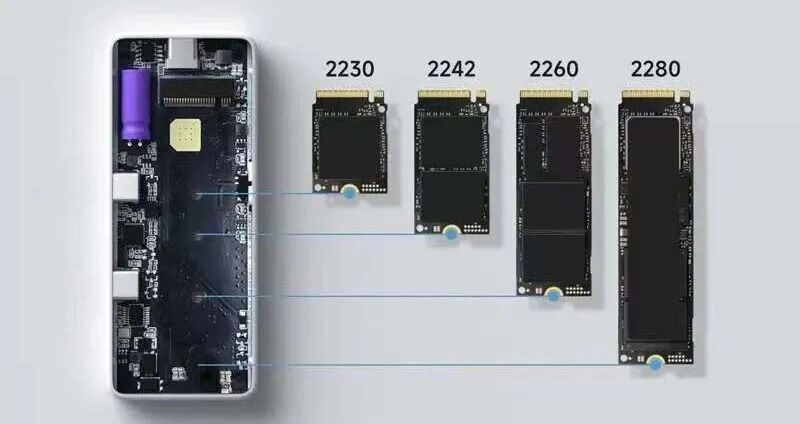

• 海备思磁吸硬盘盒：同样搭载超级电容，提供 10 秒断电保护，铝合金外壳实现满载低温运行，兼顾安全与散热。



超级电容之所以适合硬盘盒，得益于其突出优势：

• 快速充放电，响应及时

• 循环寿命长，可达 50 万次以上

• 工作温度范围宽（-40℃~70℃），适应性强

• 无热失控风险，安全性高于锂电池

四. 山东精工：超级电容器选型参考

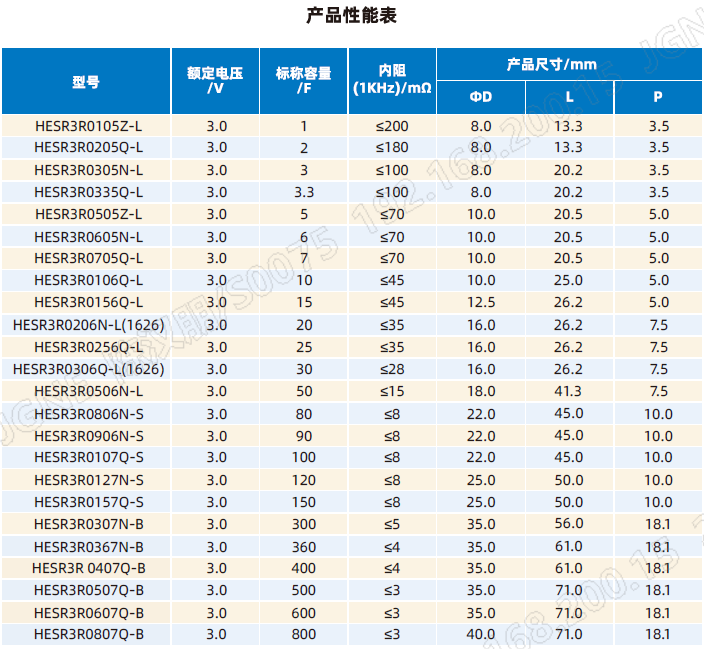

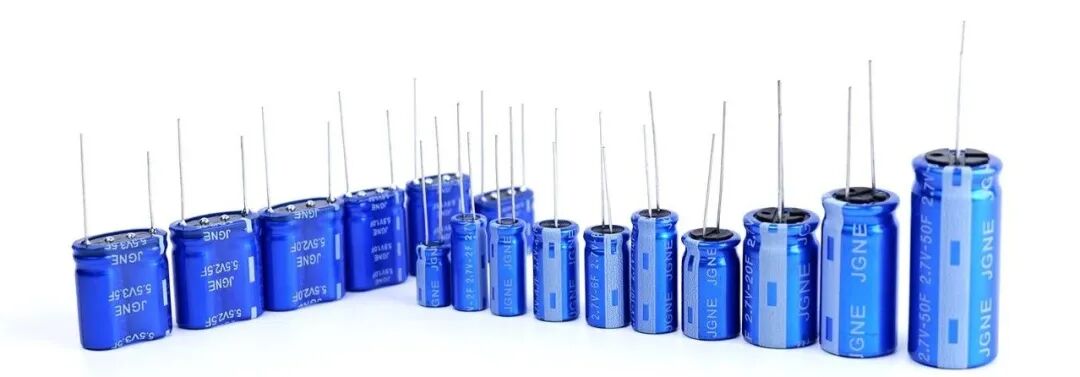

以下是山东精工圆柱超级电容器的常规型号，供选型参考：

• 欢迎大家私信或者在评论区留言，留下想要介绍的含超级电容器产品的应用情况。
• 如果有超级电容器采购需求，欢迎随时联系我们对接。
• 若你的产品中集成了超级电容器，也欢迎联系我们合作撰写相关推文，共同推广超级电容应用方案。
