贞光科技——深耕电子元器件领域数十载，凭借卓越的业界口碑，已与全球众多顶尖厂商构筑了稳固且持久的战略合作关系。我们专注于为汽车及工业领域用户提供芯片与解决方案及定制服务。

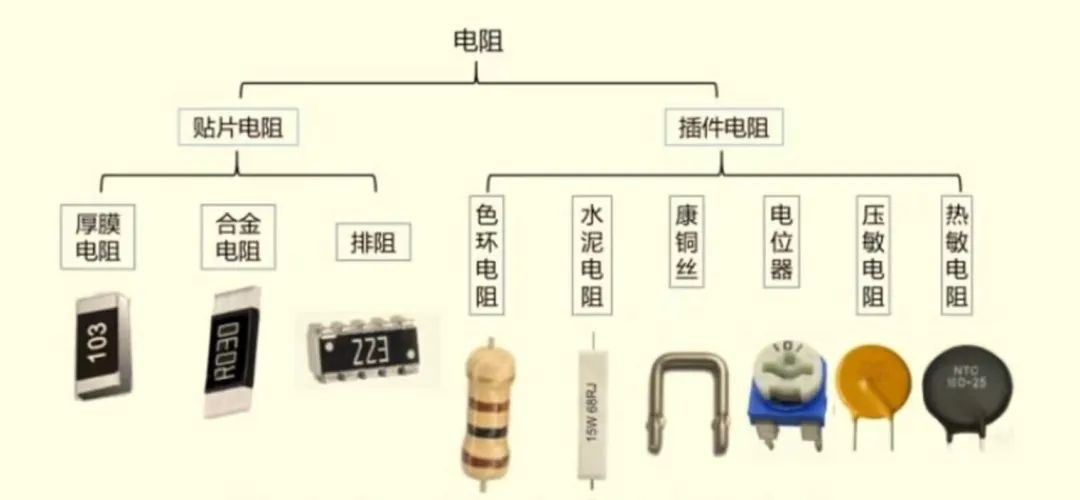

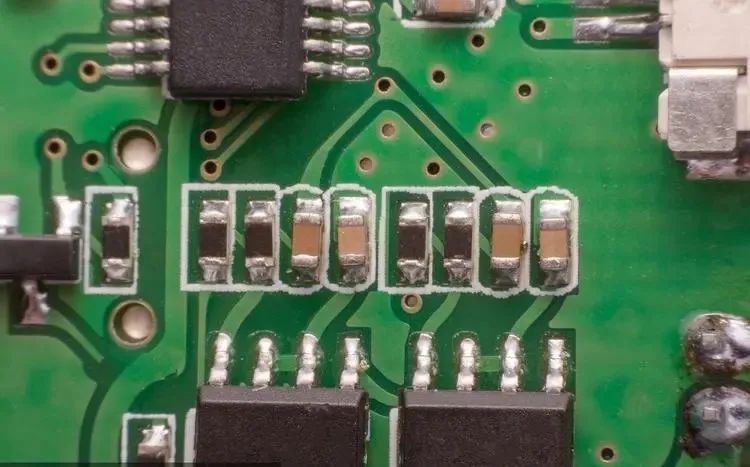

贴片电阻：厚膜电阻、合金电阻、排阻。

插件电阻：色环电阻、水泥电阻、康铜丝电阻、电位器、压敏电阻、热敏电阻。

电阻在电路中的作用多种多样，主要包括以下几个方面：

1. 分压作用

• 在串联电路中，电流保持一致，而电压在各电阻之间分配，电压总和等于电路的总电压。因此，串联电阻能够实现电压分压。

• 由于一些电子元件对电流较为敏感，过大的电流会损坏这些元件。因此，通过在电路中串联电阻，可以有效限制电流，避免器件损坏。

• 在信号线上串联小电阻，以保护电路中的引脚。这不仅有助于阻抗匹配，还能减少信号波形的陡峭程度，确保信号的稳定性。

• 在电子电路中，电容与电阻串联一端接地，可以滤去高频信号，从而实现滤波功能。典型应用如放大器中的高低音频调节。

• 例如，常常在地线（GND）与外壳之间连接一个电阻和电容的组合，这有助于提高电路的稳定性。选择合适的电阻和电容参数，并经过充分测试，可以确保电路运行稳定。

• 三极管基极串联一个电阻，可以限制电流，避免基极电流过大造成三极管损坏。该电阻有助于初始化时拉低基极电位，确保电路稳定。

0

电阻的阻值识别方法主要有三种：直标法、色标法、数标法。

1、直标法

• 直接在电阻器表面标明电阻值及技术参数。例如，单位为欧姆用“Ω”，千欧用“KΩ”，兆欧用“MΩ”，吉欧用“GΩ”。偏差通过百分数表示，常见如I（±5%）、Ⅱ（±10%）、Ⅲ（±20%）等。

• 例如，水泥电阻 15W 68RJ

表示：电阻值68Ω,J:误差±5%，功率15W

RX:是绕线电阻 RX21-5W 120RJ为例：

表示：电阻值120Ω,J:误差±5%，功率5W

2、色标法

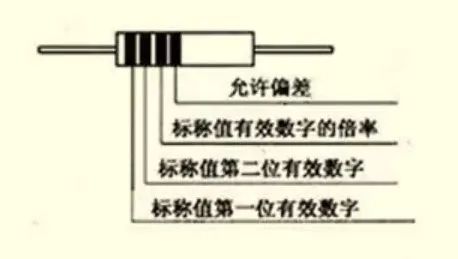

两位有效数字色标法

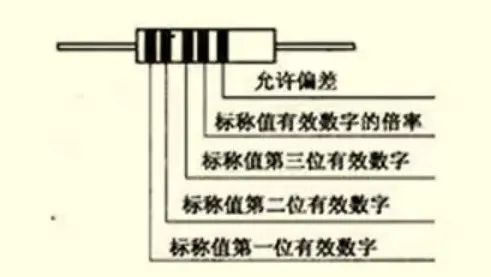

三位有效数字色标法

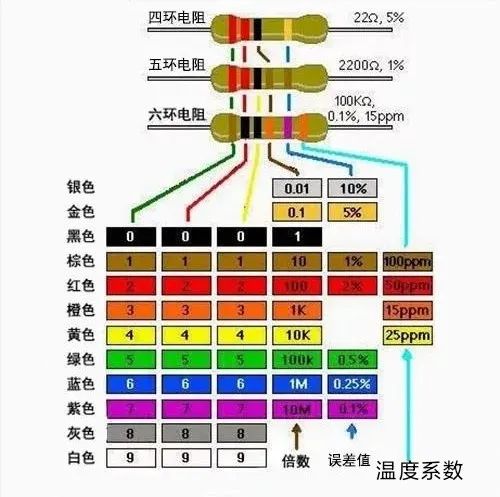

色环电阻对照表

常见色环及其含义：

• 蓝色：金属膜电阻

• 灰色：氧化膜电阻

• 米色：炭膜电阻

• 棕色：实心电阻

• 绿色：线绕电阻

• 白色：水泥电阻

• 红色、棕色塑料壳：无感电阻

3、数标法（最后一位表示10倍数）

（1）数字标记法

153为例：

≤±5%公差电阻字码是三位数，前二位是阻值的有效数，第三位表示10倍数(加几个0)

153 =15x103 =150000 相当于153=15000Ω=15KΩ

三位数最大误差是±5%

2372为例：

≤±1%公差产品字码有四位数，前三位是阻值的有效数，第四位表示10倍数(加几个0)

2372=237x102 =23700Ω 相当于2372 =23700Ω=23.7K

四位数最大误差是±1%

（2）文字符号法（R代表小数点位置）

6R8为例：

≤±5%公差电阻字码是三位数，用符号R代表小数点位置,一般在10Ω以下标示:

6R8=6.8Ω 三位数最大误差是±5%

3R24为例：

≤±1%公差产品字码有四位数，用符号R代表小数点位置，100以下标示:

3R24=3.24Ω 四位数最大误差是±1%

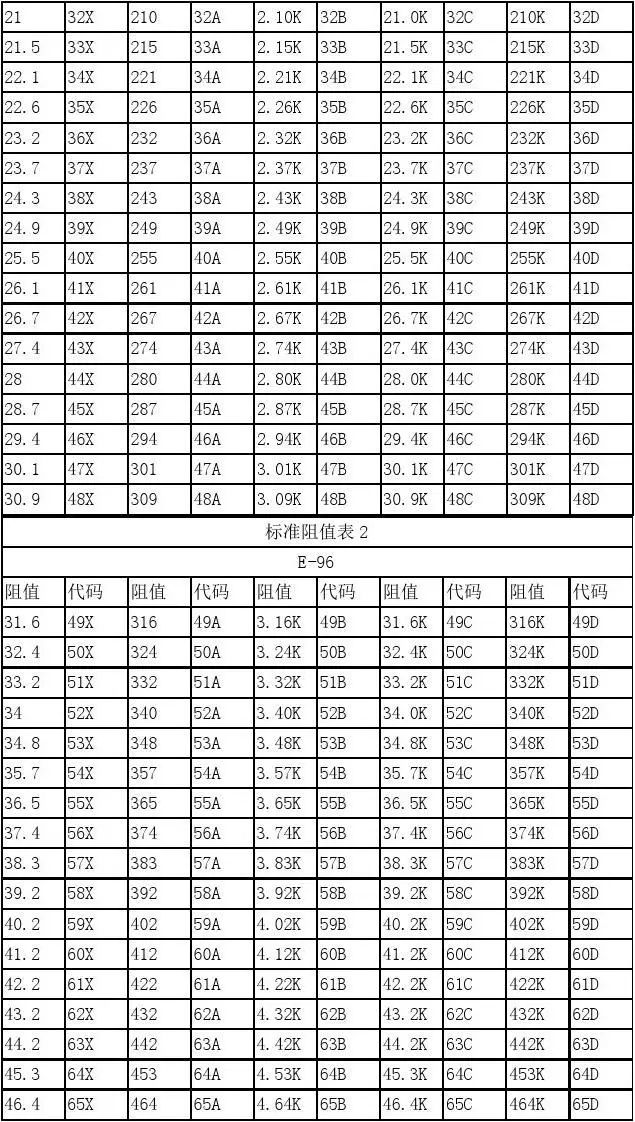

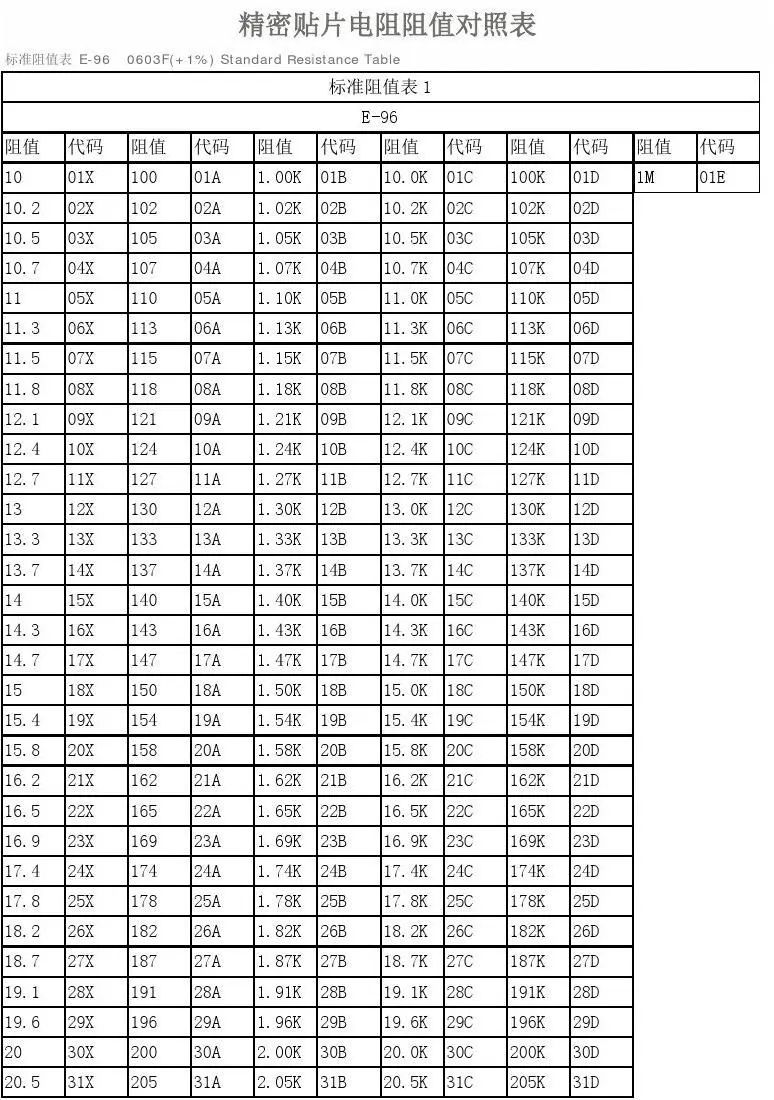

（3）末尾字母参照EIA-96表格
