射频识别RFID

射频识别（RFID）是 Radio Frequency Identification 的缩写。

射频识别技术是自动识别技术的，通过无线射频方式进行非接触双向数据通信，利用无线射频方式对记录媒体（电子标签或射频卡）进行读写，从而达到识别目标和数据交换的目的．

其原理为读写器与标签之间进行非接触式的数据通信，达到识别目标的目的。RFID 的应用非常广泛，典型应用有动物晶片、汽车晶片防盗器、门禁管制、停车场管制、生产线自动化、物料管理。

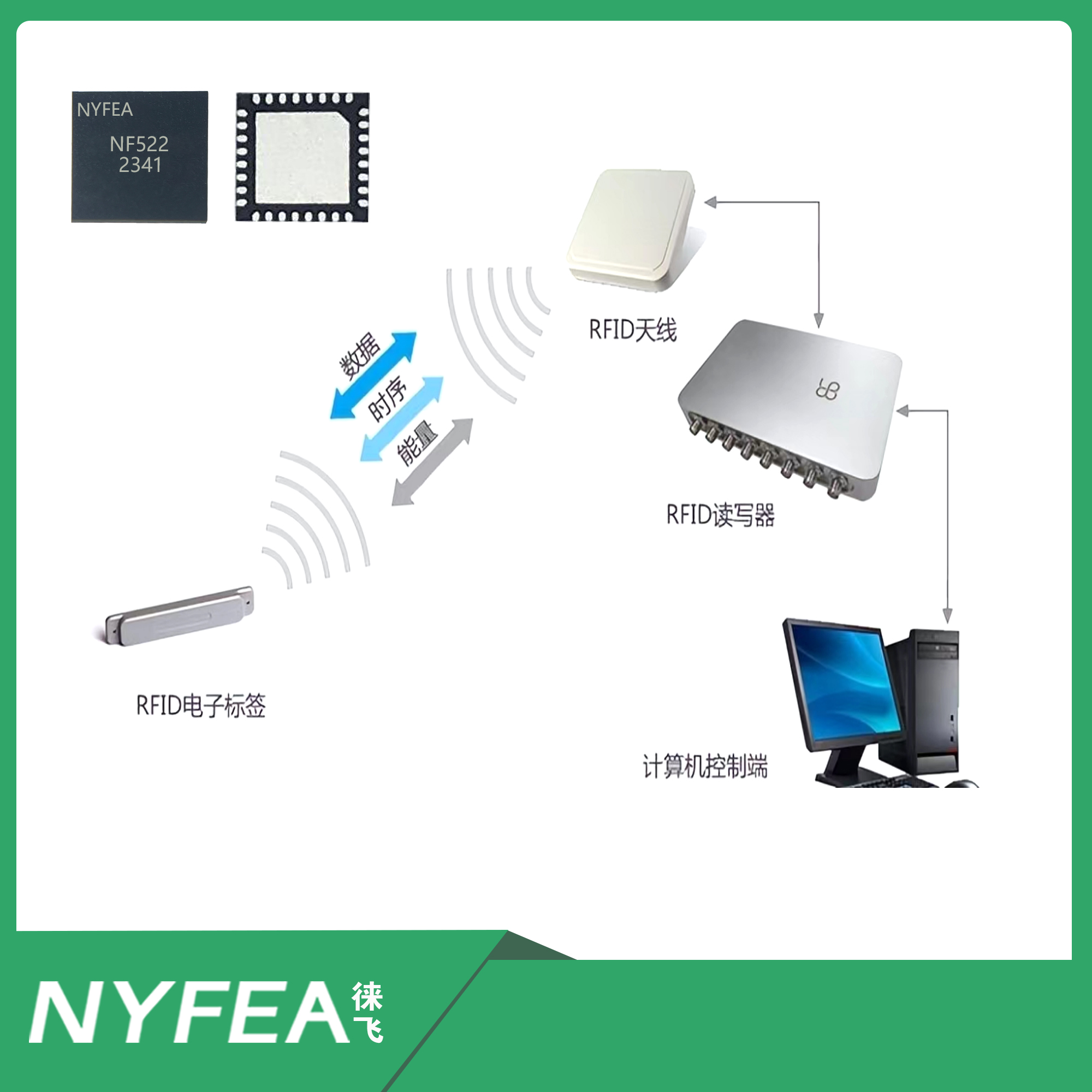

RFID系统基本组成包括 RFID 电子标签、读写器、应用软件，是一种利用射频识别技术进行数据采集与传输的自动识别系统。

通常情况下，RFID 电子标签进入读写器发射的电磁场后，将从天线获得的感应电流，经升压电路后转化为芯片的电源， 同时将感应电流所获得的能量通过射频前端电路变为数字信号送入逻辑控制电路进行处理，需要回复的信息则从标签存储器中发出，经逻辑控制电路送回射频前端电路，最后通过天线发回读写器。

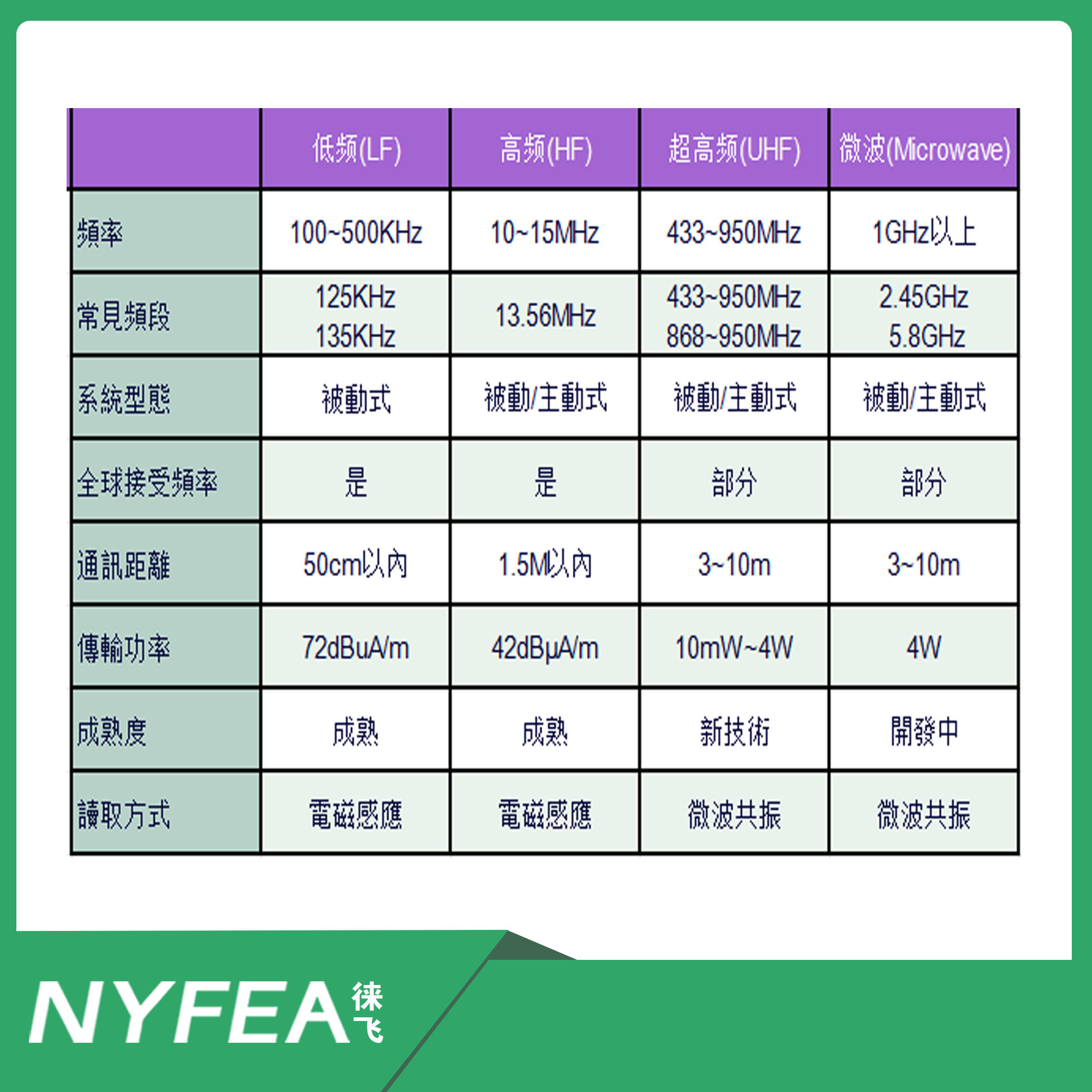

RFID读写器可以按照工作频率分为低频、高频、超高频、微波

射频识别技术依据其标签的供电方式可分为：

无源RFID:

产品发展最早，也是发展最成熟，市场应用最广的产品。比如，公交卡、食堂餐卡、银行卡、宾馆门禁卡、二代身份证等，这个在我们的日常生活中随处可见，属于近距离接触式识别类。

有源RFID:

最近几年慢慢发展起来的，其远距离自动识别的特性，决定了其巨大的应用空间和市场潜质。在远距离自动识别领域，如智能监狱，智能医院，智能停车场，智能交通，智慧城市，智慧地球及物联网等领域有重大应用。

半有源RFID:

无源RFID自身不供电，但有效识别距离太短。有源RFID识别距离足够长，但需外接电源，体积较大。而半有源RFID就是为这一矛盾而妥协的产物。半有源RFID又叫做低频激活触发技术。在通常情况下，半有源RFID产品处于休眠状态，仅对标签中保持数据的部分进行供电，因此耗电量较小，可维持较长时间。当标签进入射频识别阅读器识别范围后，阅读器先现以125KHz低频信号在小范围内精确激活标签使之进入工作状态，再通过2.4GHz微波与其进行信息传递。也即是说，先利用低频信号精确定位，再利用高频信号快速传输数据。其通常应用场景为：在一个高频信号所能所覆盖的大范围中，在不同位置安置多个低频阅读器用于激活半有源RFID产品。这样既完成了定位，又实现了信息的采集与传递。

通常来说，射频识别技术具有如下特性：

1、适用性：RFID技术依靠电磁波，并不需要连接双方的物理接触。这使得它能够无视尘、雾、塑料、纸张、木材以及各种障碍物建立连接，直接完成通信。

2、高效性：RFID系统的读写速度极快，一次典型的RFID传输过程通常不到100毫秒。高频段的RFID阅读器甚至可以同时识别、读取多个标签的内容，极大地提高了信息传输效率。

3、独一性：每个RFID标签都是独一无二的，通过RFID标签与产品的一一对应关系，可以清楚的跟踪每一件产品的后续流通情况。

4、简易性：RFID标签结构简单，识别速率高、所需读取设备简单。尤其是随着NFC技术在智能手机上逐渐普及，每个用户的手机都将成为最简单的RFID阅读器。

NYFEA通用非接触通讯芯片 NF522

产品简介

522 是一款高度集成的工作在 13.56MHz 下，采用 0.18 微米 CMOS 工艺， 具有低电压，低 功耗， 支持多接口， 支持多协议等特点。适用于低功耗， 低电压， 低成本的非接触式读写器应用。 支持以下三种协议工作模式。

支持符合 ISO/IEC14443 TYPEA 协议的读写器模式

支持符合 ISO/IEC14443 TYPEB 协议的读写器模式

支持符合 ISO15693 协议的的读写器模式

应用领域

医疗健康、金融 POS、智能门锁、数字钥匙、耗材防伪、充电桩、门禁/公交/校园一卡通等市 场领域。

◆读写器

支持 ISO/IEC 14443 TypeA读写器模式 支持ISO/IEC 14443 TypeB读写器模式

支持 ISO/IEC 15693读写器模式支持M1加密模式读写器操作距可达100mm ISO14443 TYPEA支持通讯速率106kbps、212kbps、424kbps、848kbps ISO14443 TYPEB支持通讯速率106kbps、212kbps、424kbps、848kbps

ISO15693 支持单双副载波模式，单副载波最高速率支持52.97kbps，双副载波最高速率支持26.69kbps

◆低功耗模式

Hard powerdown模式Soft powerdown模式Lpcd power card detection 模式

◆内置低功耗环形振荡器外部场RF电平检测电路

◆时钟及外围接口

内置振荡电路外接27.12MHz 晶体采用引脚复用设计，可支持多种 host接口

SPI 接口最高 9Mbp I2C接口支持最高400Kbps 的快速模式，支持硬件地址可编程模式

Host接口独立电源供电串行 UART 接口，支持 RS232 帧格式，最高通讯速率1.2Mbps

◆射频发射驱动采用独立电源供电，最高可达5.5V

64Byte 收发缓冲 FIFO 可配置 CRC16 数据校验算法 。
