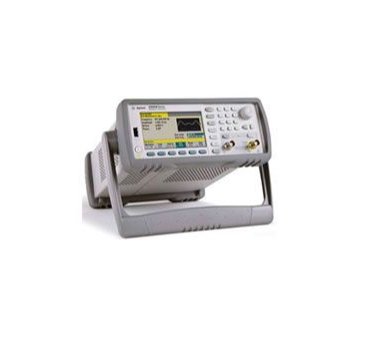

33621A任意波形发生器

公司名称：深圳市捷威信电子仪器有限公司
电话：胡18124609721
座机号码：0755-27538807
地址：深圳市宝安区沙井工人二路广新生大厦920

安捷伦33120A任意波形发生器
33120A 是安捷伦的任意波形发生器。任意波形发生器 (AWG) 是人们用来生成重复或单次电波形的一种电子测试设备。单次波形需要内部或外部触发源，而重复波形则不需要。将波形发生器产生的信号注入到设备中，以便在测试期间进行分析、发现设备问题或确认正常运行
15 MHz 正弦波和方波
斜坡、三角形、噪声、sin(x)/x、指数上升、指数下降、心脏、直流电压
12 位、40 MSa/s、16,000 点任意波形
AM（内部/外部）、FM（内部）、FSK（内部/外部）、突发（内部/外部）
线性和对数扫描和突发操作
包括 IntuiLink 软件以及 GPIB 和 RS-232 接口
任意波形规格：
波形长度：8 至 16,000 点
幅度分辨率：12位（包括符号）
采样率：40 MSa/s
非易失性存储器：四 (4) 个 16,000 个波形
频率特性：

正弦波：100 μHz - 15 MHz
方波：100 μHz - 15 MHz
三角形：100 μHz - 100 kHz
斜坡：100 μHz - 100 kHz
白噪声：10 MHz 带宽
分辨率：10 μHz 或 10 位
准确度：90 天 10 ppm，1 年 20 ppm，18°C - 28°C
温度：系数 < 2 ppm/°C
老化：< 10 ppm/年
正弦波频谱纯度（谐波失真）：

直流至 20 kHz：-70 dBc
20 kHz 至 100 kHz：-60 dBc
100 kHz 至 1 MHz：-45 dBc
1 MHz 至 15 MHz：-35 dBc
正弦波光谱纯度（杂散）：

直流至 1 MHz：< -65 dBc
1 MHz 至 15 MHz：< -65 dBc + 6 dB/倍频程
正弦波频谱纯度（总谐波失真）：

直流至 20 kHz：<0.04%
相位噪声：在 30 kHz 频带中 <-55 dBc
信号特性：

方波

上升/下降时间：< 20 ns
过冲：4%
不对称性：1% + 5ns
占空比：20% 至 80%（至 5 MHz）、40% 至 60%（至 15 MHz）
三角、斜坡、套利

上升/下降时间：40 ns（典型值）
线性度：<0.1% 峰值输出
设置时间：<250 ns 至最终值的 0.5%
抖动：<25ns
输出特性

幅度（50 ohms）：50 mVpp - 10 Vpp
精度（1 kHz 时）：指定输出的 ± 1%
平坦度（相对于 1 kHz 的正弦波）：
< 100 kHz ± 1% (0.1 dB)
100 kHz 至 1 MHz ± 1.5% (0.15 dB)
1 Mz 至 15 MHz ± 2% (0.2 dB) 放大器，3Vrms ± 3.5% (0.3 dB) 放大器 < 3Vrms
输出阻抗：50 ohms（固定）
偏移（到 50?）：+ 5 Vpk AC + DC
精度：± 2% 的设置 + 2 mV
分辨率：3位，幅度和偏移
单位：Vpp、Vrms、dBm
隔离：对地最大 42 Vpk
保护：短路保护 ± 15 Vpk 过载 < 1 分钟
调制：

是

载波 -3dB 频率：10 MHz（典型值）
调制：任何内部波形，包括任意波形
频率：10 MHz - 20 kHz
深度：0% - 120%
来源：内部/外部
调频

调制：任何内部波形，包括任意波形
频率：10 MHz - 10 kHz
偏差：10 MHz - 15 MHz
来源：仅限内部
FSK

内部速率：10 MHz - 50 kHz
频率范围10 mHz - 15 MHz
来源：内部/外部（最大 1 MHz）
爆裂

载波频率：最大 5 MHz。
计数：1 到 50,000 次循环或无限次
开始阶段：-360° 至 +360°
内部速率：10 mHz - 50 kHz ± 1%
门源：内部/外部门
触发：单一、外部或内部速率
扫

类型：线性或对数
方向：向上或向下
开始 F/停止 F：10 mHz - 15 MHz
速度：1 ms 至 500 s ± 0.1%
触发器：单个、外部或内部
不妥协的标准波形性能
