前言

随着移动设备的普及和电子产品的不断更新，对于快速、高效的充电解决方案的需求也日益增加。在这一背景下，晶丰明源推出了20W快充电源套片方案，旨在提供创新的电源解决方案，以满足现代生活中对高速充电的迫切需求。

该方案采用了BP87112初级电源芯片和BP6211B同步整流芯片，这两款芯片不仅具有高度集成和效率优势，还在多个关键方面表现出了卓越的性能。在本文中将深入探讨这两款芯片的特点以及它们如何为现代电子设备提供快速、可靠的充电解决方案。这一方案的推出对于满足消费者对高速充电的需求，以及推动电子设备的发展都具有积极意义。

晶丰明源20W快充电源套片方案

充电头网了解到晶丰明源推出了一款20W快充电源套片方案，使用BP87112初级电源芯片搭配BP6211B同步整流芯片，两颗芯片内部均集成开关管，元件精简。输出电压由协议芯片通过光耦进行反馈调节，可以实现超高性价比的快充适配器应用。

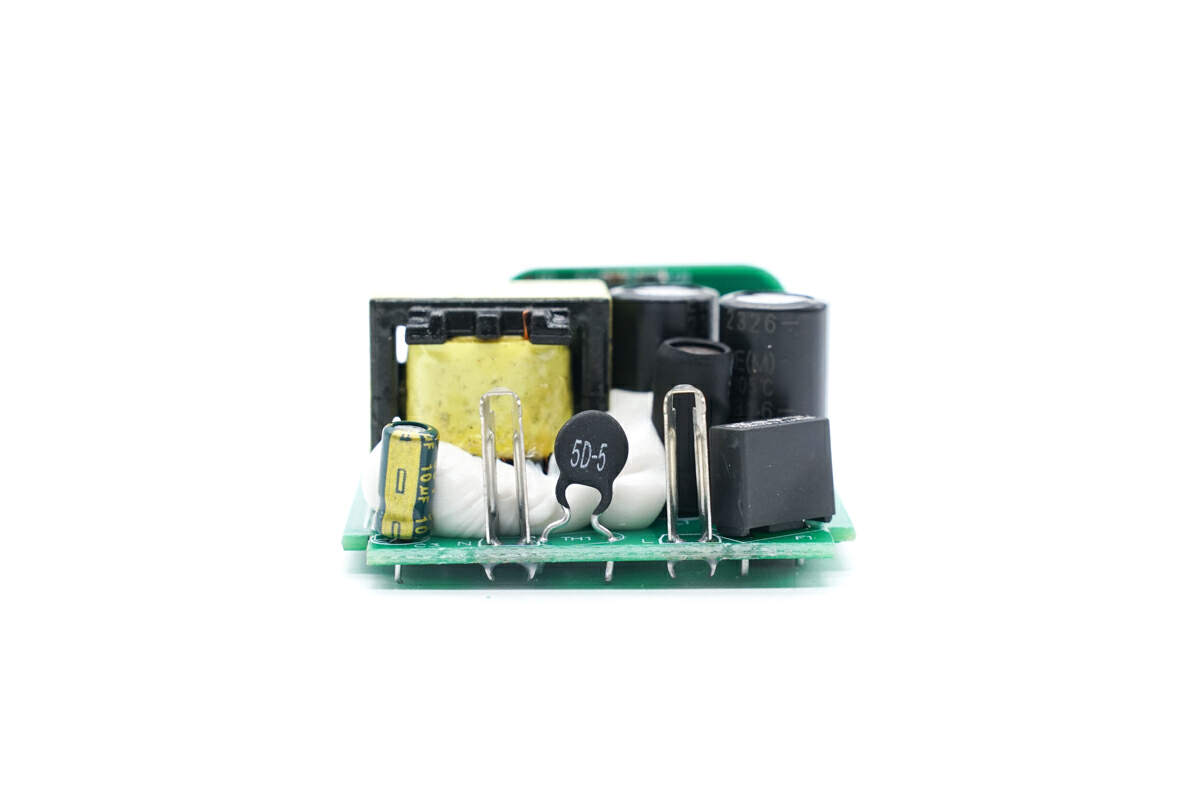

晶丰明源20W快充电源套片方案PCBA模块正面一览。

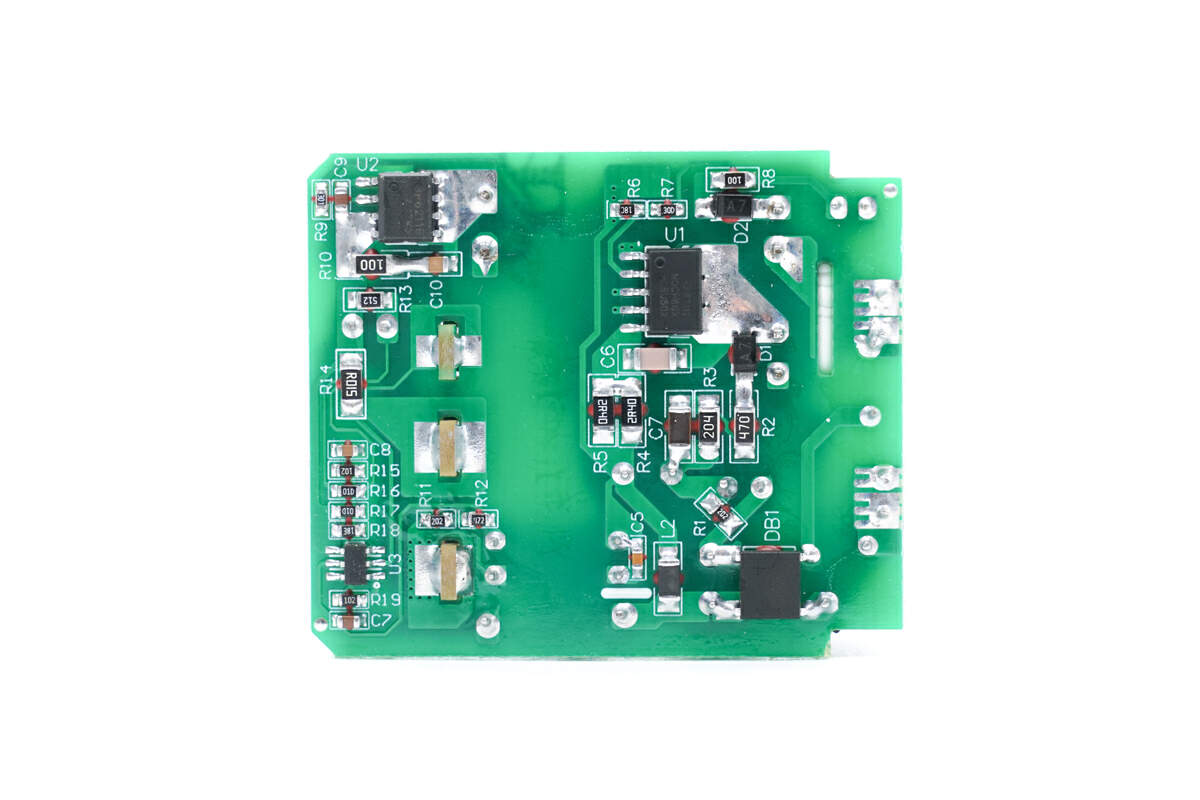

PCBA模块背面焊接整流桥，初级主控芯片，同步整流芯片，电路集成度非常高。

下面将会详细讲解这BP87112初级电源芯片与BP6211B同步整流芯片，看看这两款芯片的各自优势特色都是什么。

BP87112

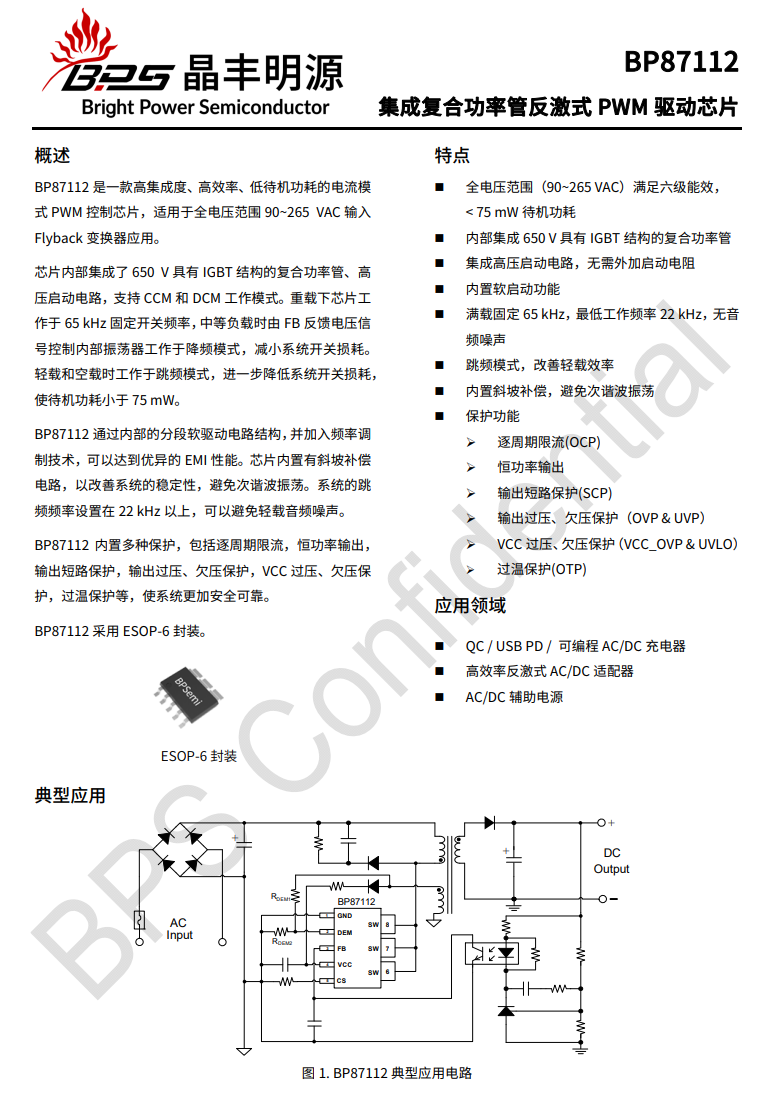

BP87112是晶丰明源推出的一款集成复合功率管反激式PWM驱动芯片，具有高集成度、高效率、低待机功耗等特点，芯片内部集成650V耐压，IGBT结构的复合开关管，满足六级能效要求，适用于全电压范围90~265VAC输入反激式变换器应用。

BP87112内部集成了650V具有IGBT结构的复合功率管、高压启动电路，无需外加启动电阻，支持CCM和DCM多种工作模式，内置软启动功能，满载的情况下固定65kHz开关频率，中等负载时由FB反馈电压信号控制内部振荡器工作于降频模式，可大大减少系统开关损耗。轻载和空载时工作于跳频模式，可进一步降低系统开关损耗，使待机功耗小于75mW，工作频率最低为22kHz，且无音频噪音。

BP87112 通过内部的分段软驱动电路结构，并加入频率调制技术，可以达到优异的 EMI 性能。芯片内置有斜坡补偿电路，以改善系统的稳定性，避免次谐波振荡。系统的跳频频率设置在 22 kHz 以上，可以避免轻载音频噪声

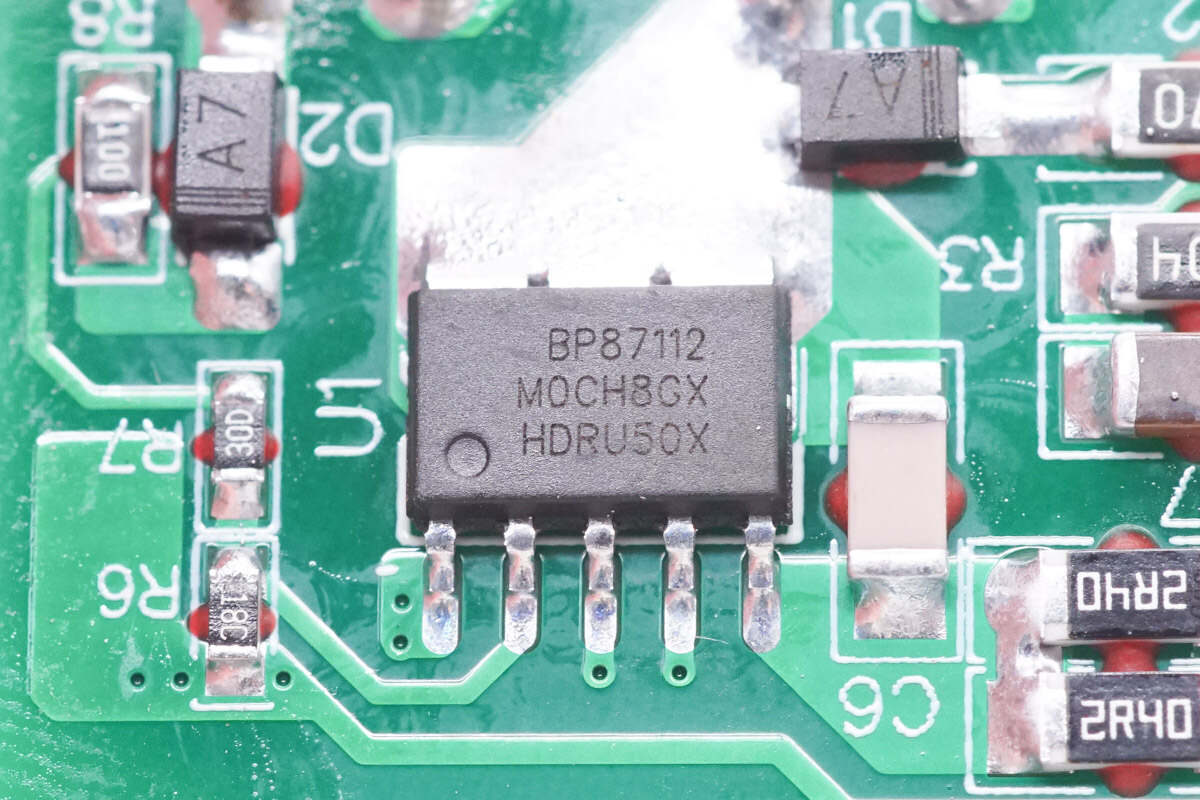

BP87112 内置多种保护，包括逐周期限流，恒功率输出输出短路保护，输出过压、欠压保护，VCC 过压、欠压保护，过温保护等，使系统更加安全可靠。BP87112采用ESOP-6封装，可应用与QC/USB-PD/可编程AC/DC充电器、高效率反激式AC/DC适配器以及AC/DC辅助电源等各领域之中。

BP6211B

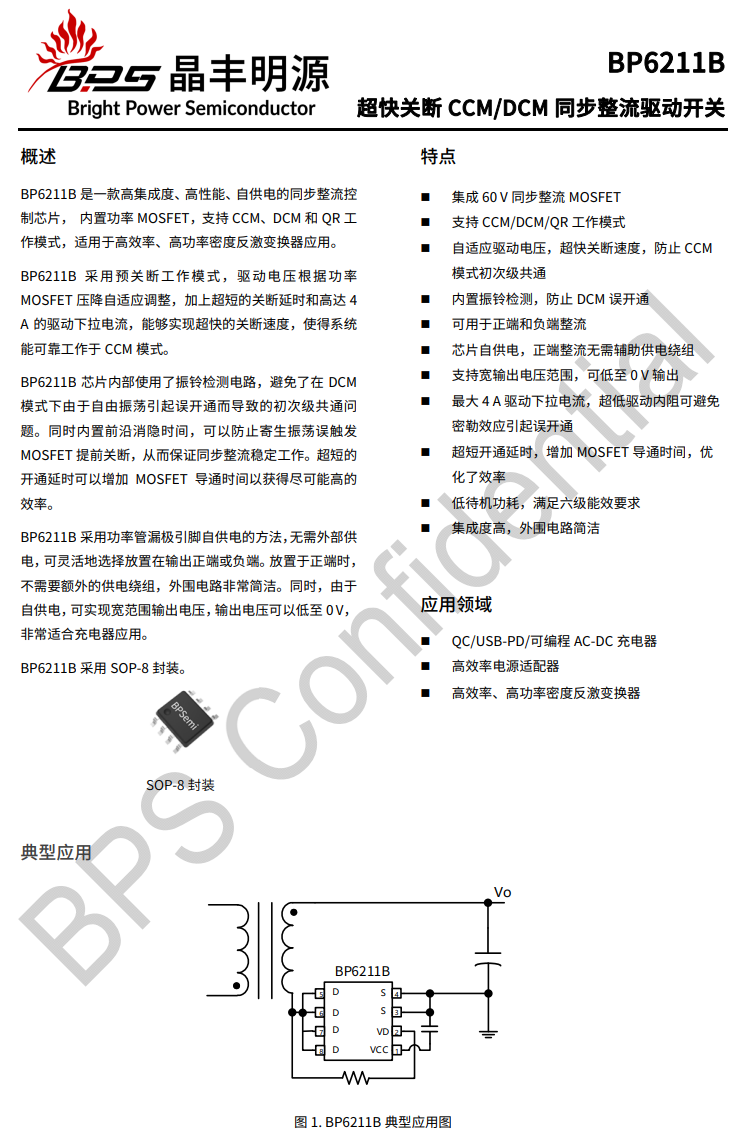

晶丰明源BP6211B是一款高集成、高性能、自供电的同步整流控制芯片，内部集成60V同步整流管，支持CCM/DCM/QR工作模式，支持正端和负端应用，采用自适应驱动电压，具备超短开通延时和超快关断速度，可优化效率和可靠性。

BP6211B 采用预关断工作模式，驱动电压根据功率MOSFET 压降自适应调整，加上超短的关断延时和高达 4A 的驱动下拉电流，能够实现超快的关断速度，可防止CCM模式初次级共通，使得系统能可靠工作于CCM 模式。

BP6211B 芯片内部使用了振铃检测电路，避免了在 DCM模式下由于自由振荡引起误开通而导致的初次级共通问题。同时内置前沿消隐时间，可以防止寄生振荡误触发MOSFET 提前关断，从而保证同步整流稳定工作。超短的开通延时可以增加 MOSFET 导通时间以获得尽可能高的效率。

BP6211B 采用功率管漏极引脚自供电的方法，无需外部供电，可灵活地选择放置在输出正端或负端。放置于正端时，不需要额外的供电绕组，外围电路非常简洁。同时，由于自供电，可实现宽范围输出电压，输出电压可以低至 0V非常适合充电器应用。

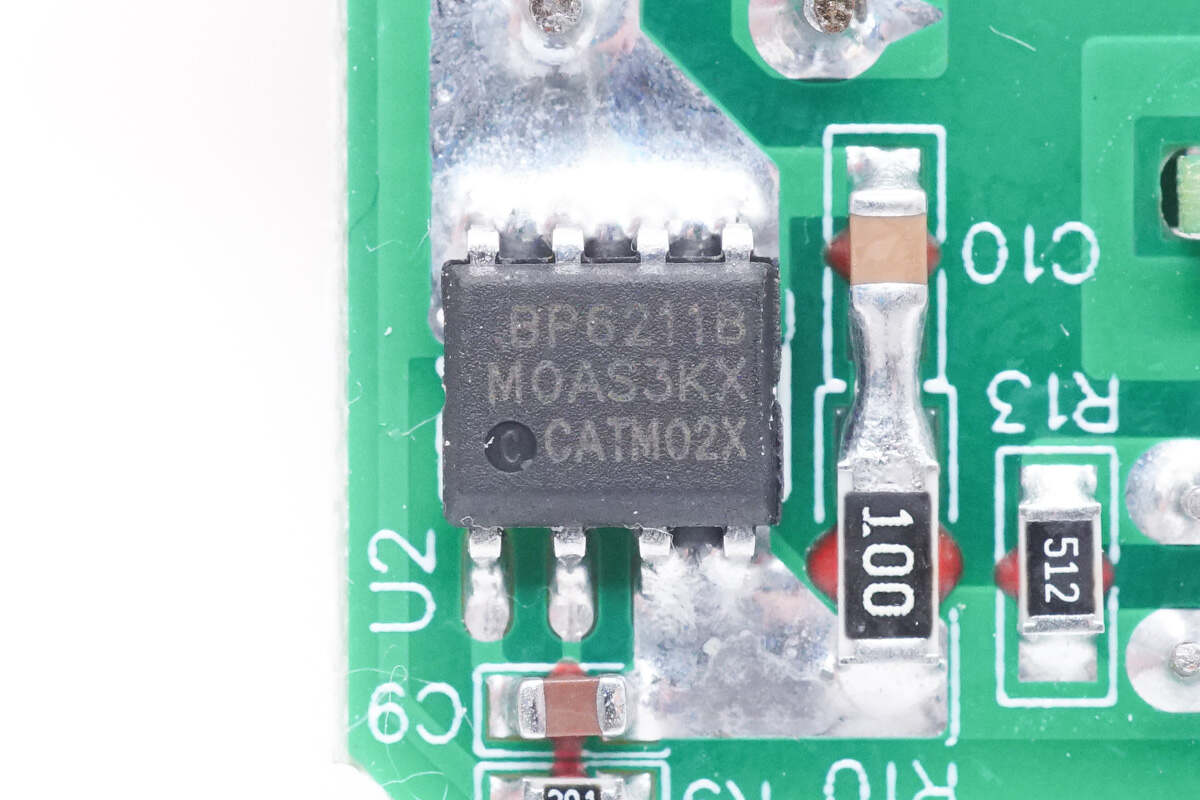

BP6211B 采用 SOP-8 封装，可应用与QC/USB-PD/可编程AC/DC充电器、高效率反激式AC/DC适配器以及AC/DC辅助电源等各领域之中。

充电头网总结

晶丰明源推出的一款20W快充电源套片方案，其中使用了BP87112初级电源芯片和BP6211B同步整流芯片，这两款芯片都具有高度集成的特点，元件精简，同时输出电压由协议芯片通过光耦反馈调节，使其可以应用在超高性价比的快充适配器上。

BP87112初级电源芯片集成复合功率管反激式PWM驱动，适用于广泛的输入电压范围，具有多种工作模式和保护功能，同时提供良好的EMI性能。BP6211B同步整流控制芯片支持多种工作模式，具备超短开通延时和超快关断速度，优化效率和可靠性，适用于各种充电器和适配器应用。这两款芯片均可用于QC/USB-PD/可编程AC/DC充电器、高效率反激式AC/DC适配器以及AC/DC辅助电源等领域。
