拆解报告：麦格米特65W DC电源适配器

-----充电头网拆解报告第2784篇-----

前言

麦格米特是一家以电力电子及工业控制为核心技术，从事电气自动化领域软硬件和系统解决方案的研发、生产、销售与服务的高科技公司。公司业务领域涵盖定制电源、工业自动化、新能源汽车及轨道交通、智能家电电控、精密连接和智能装备。

充电头网淘到了一款麦格米特推出的Mango系列65W医用外置适配器，输出规格为19V3.42A。其中Mango系列适配器产品功率从12-240W，均为自带线缆设计，并具有多种电压可选。下面就对这款适配器进行拆解，看看医用适配器的设计和用料。

麦格米特65W电源适配器外观

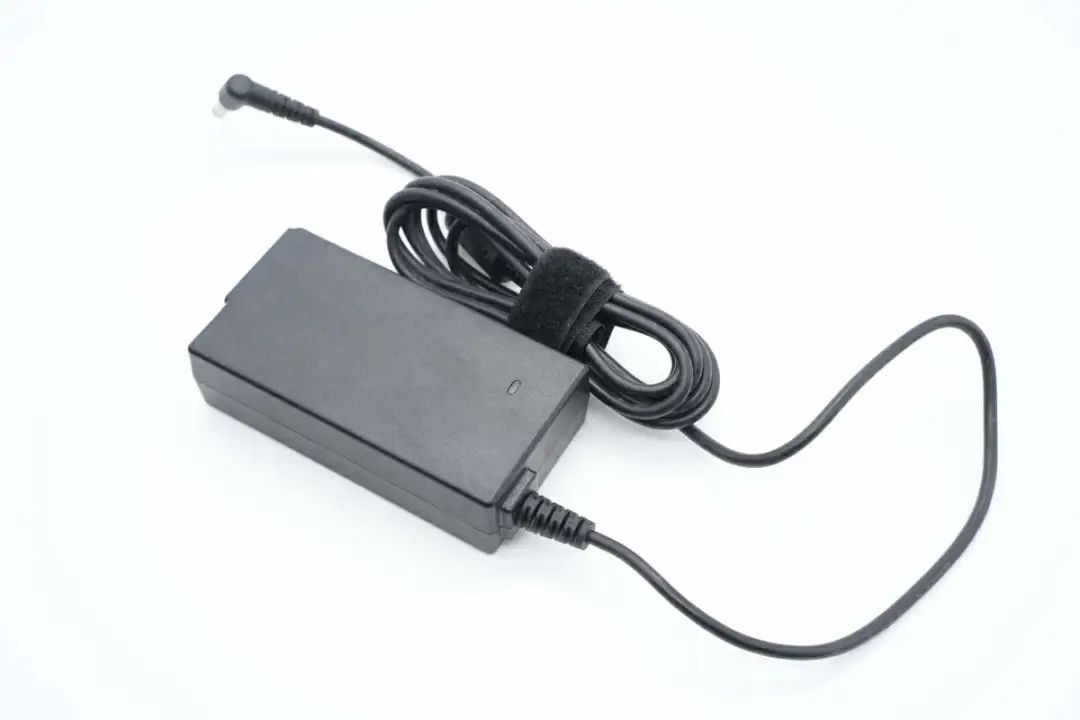

适配器采用经典长方体造型以及通体黑色配色，机身外壳磨砂，线缆带有魔术扎带方便调整使用长度同时不凌乱。

适配器机身和电源线分离式设计，输入端为品字插口，不过没有接地。

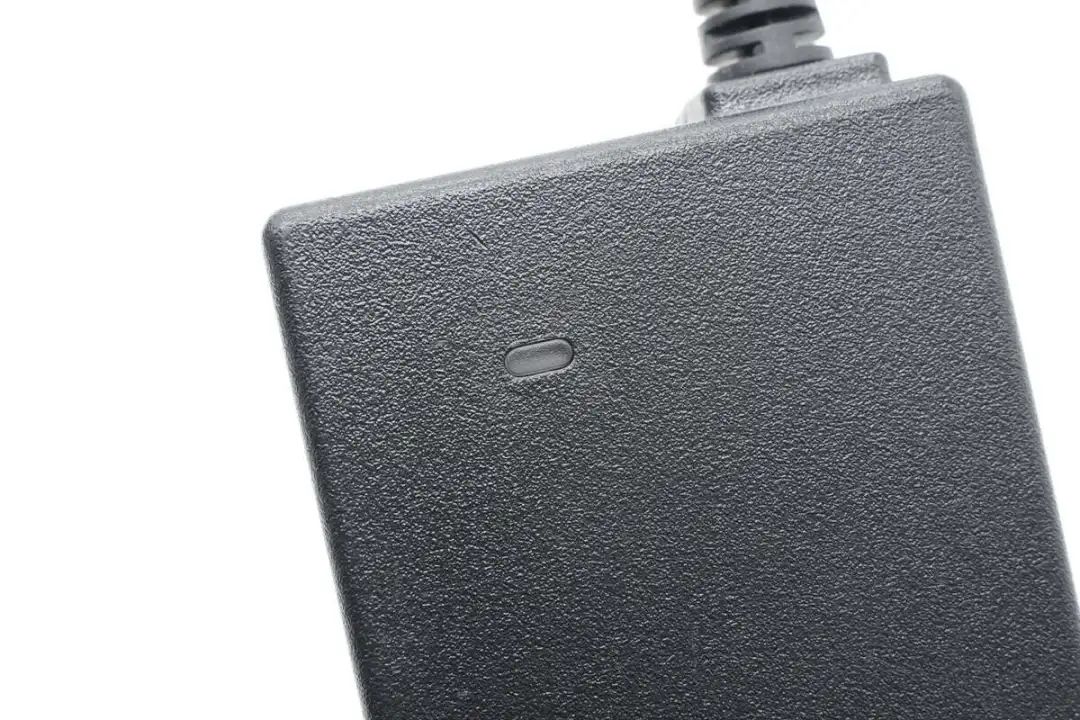

顶面设有电源指示灯。

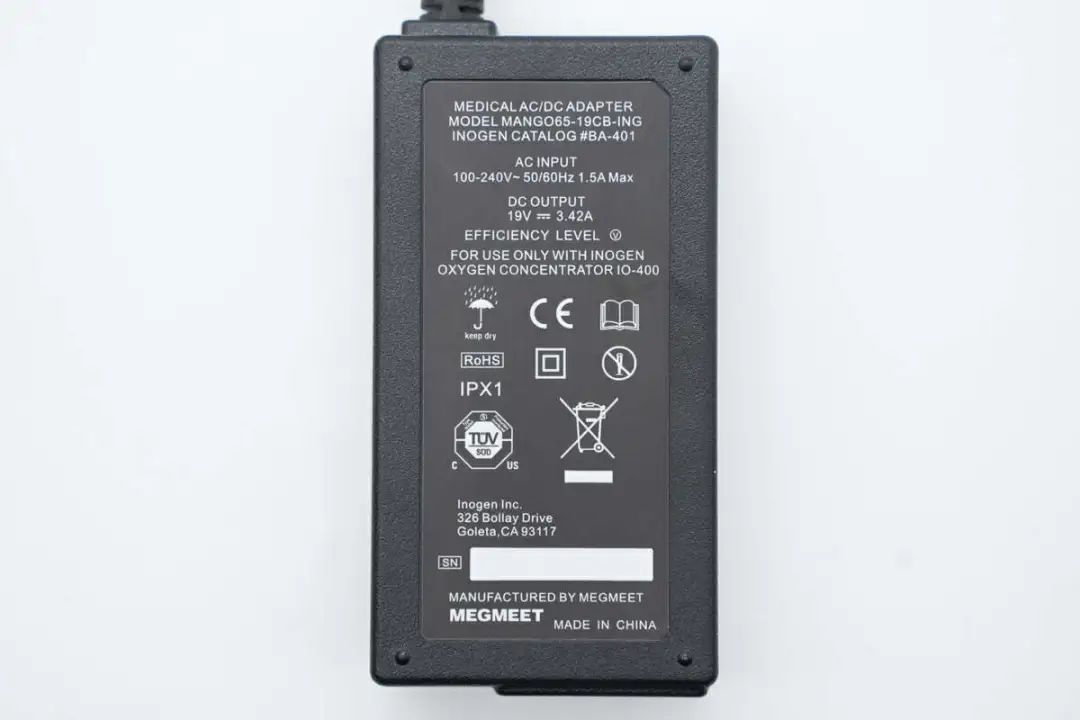

底部贴有适配器铭牌，支持 100-240V~50/60Hz 1.5A 输入，以及19V3.42A输出，通过了CE、TUV认证。

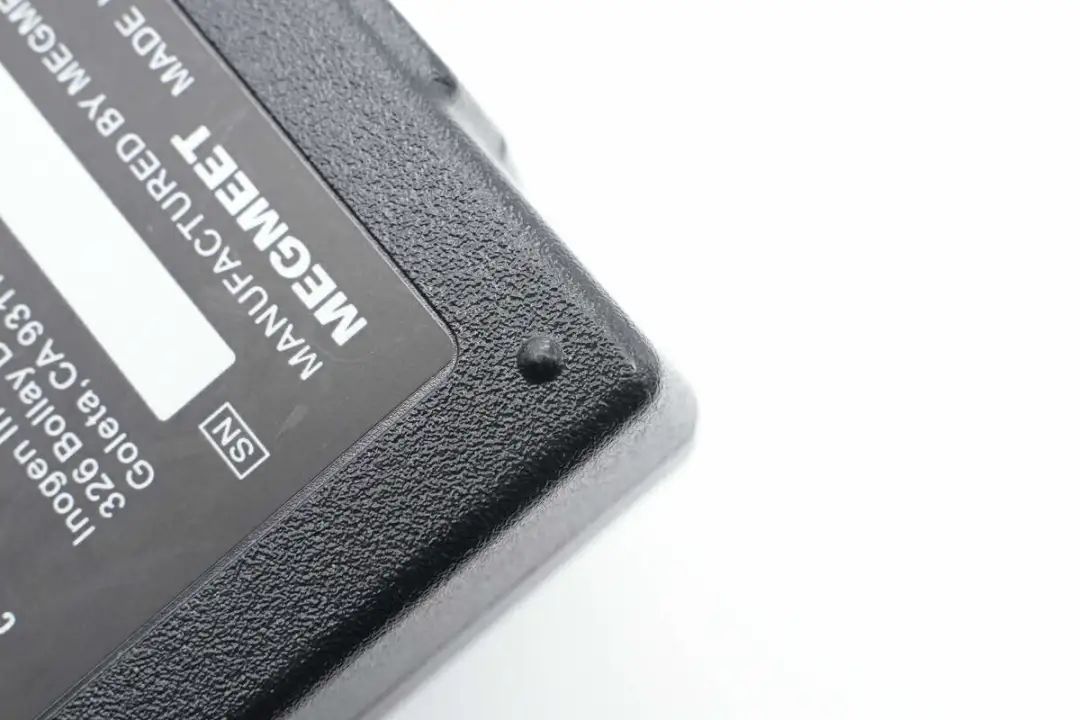

四端做了凸起设计，防止底部铭牌磨损。

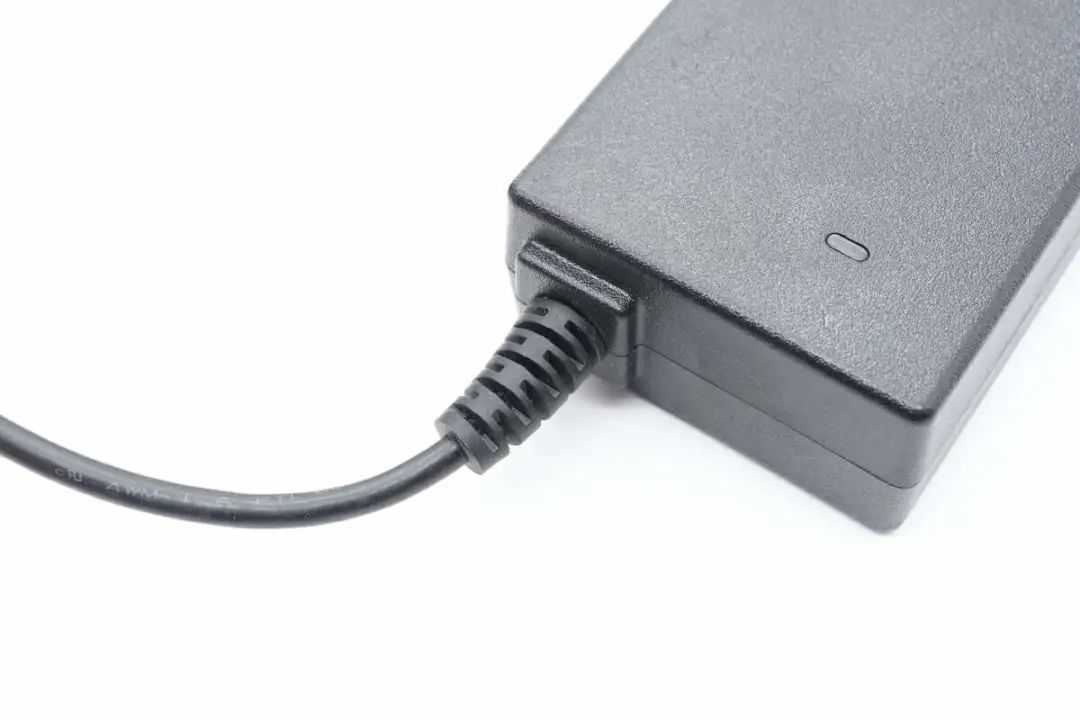

输出端线缆做了抗弯折保护设计。

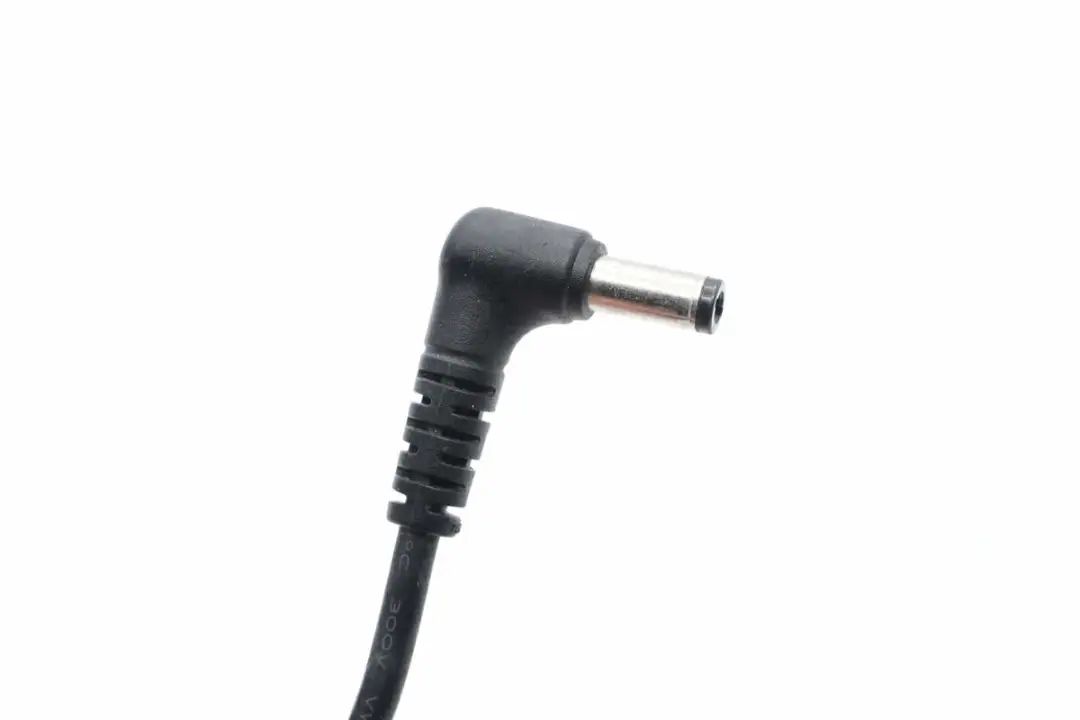

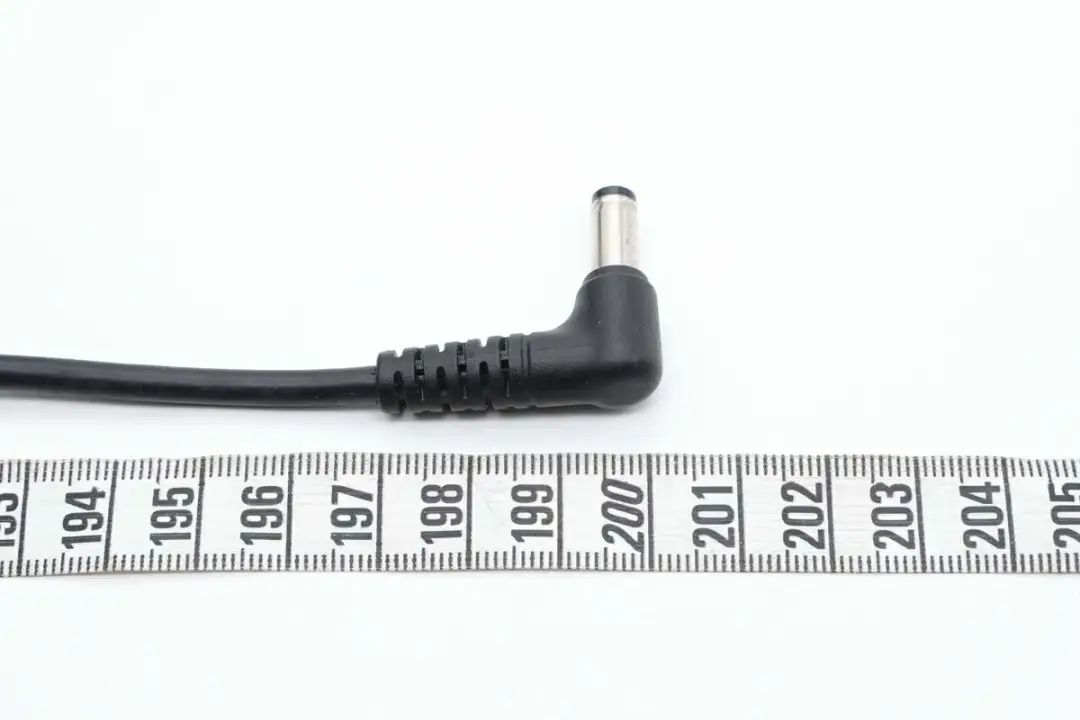

线缆头子90°弯折设计，方便在一些狭小角落使用。

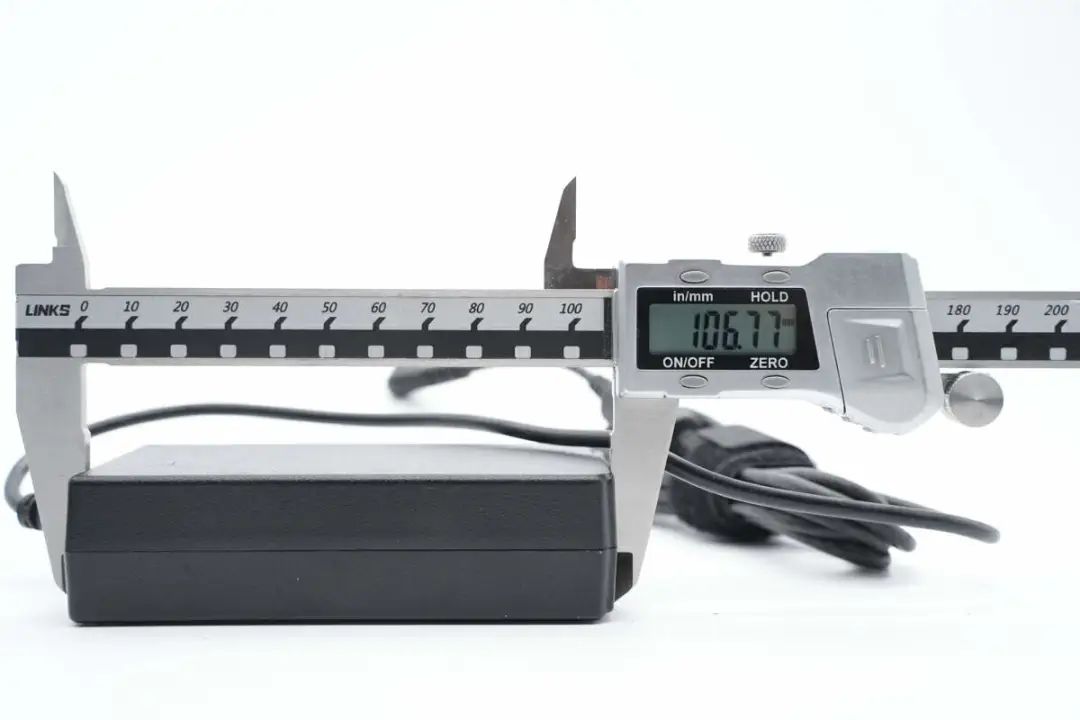

测得适配器机身长度为106.77mm。

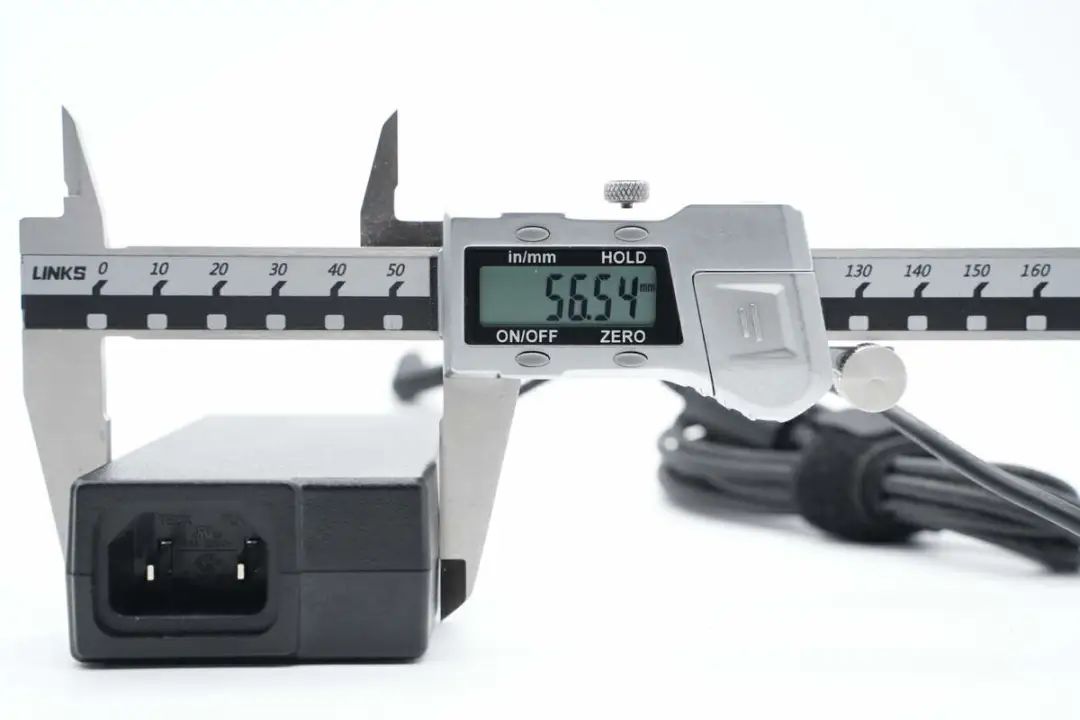

宽度为56.54mm。

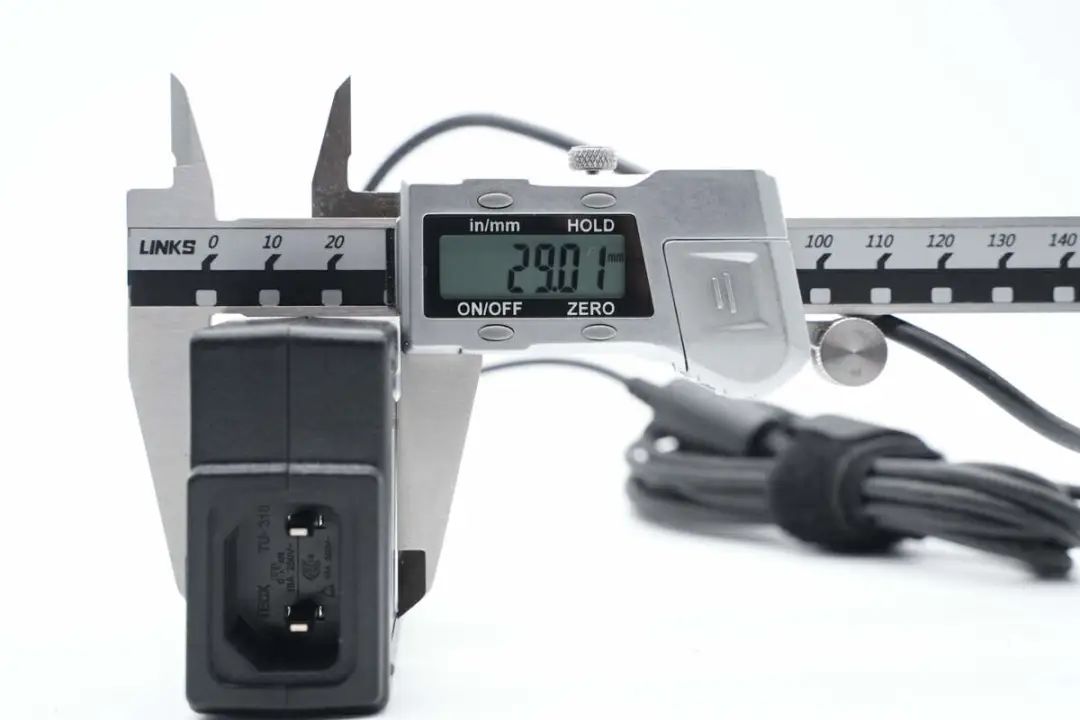

厚度为29.01mm。

输出线缆长度约2米。

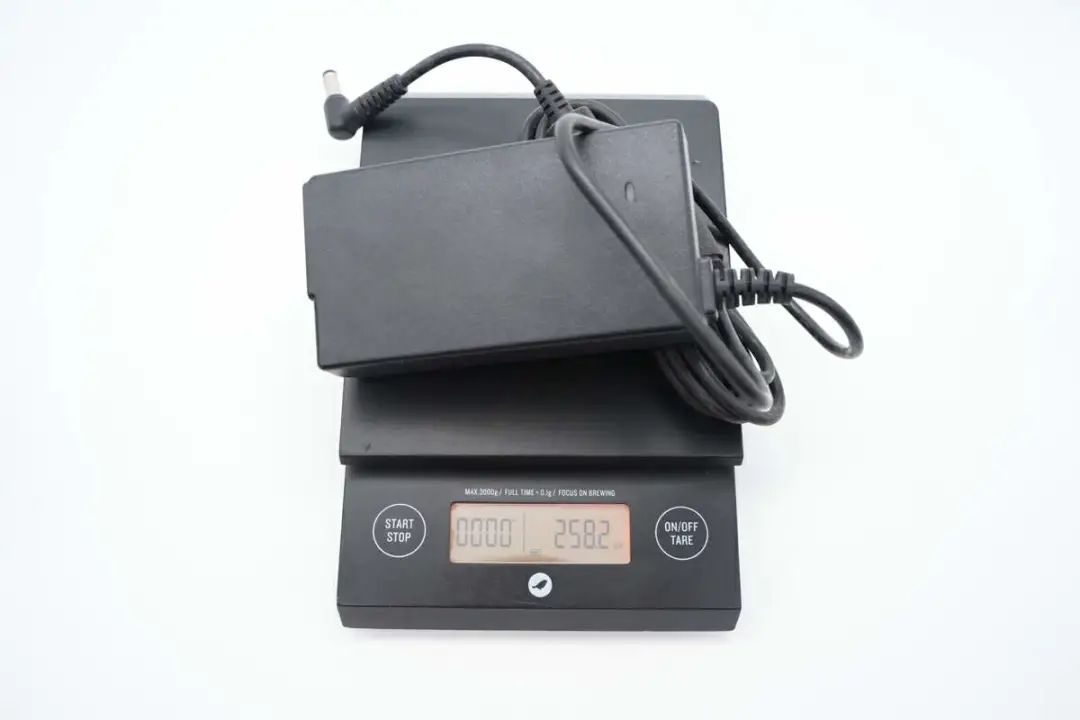

整体重量约为258g。

麦格米特65W电源适配器拆解

看完麦格米特这款电源适配器的外观后，下面就进行拆解，看看电源内部设计和用料。

首先沿外壳接缝拆开适配器外壳。

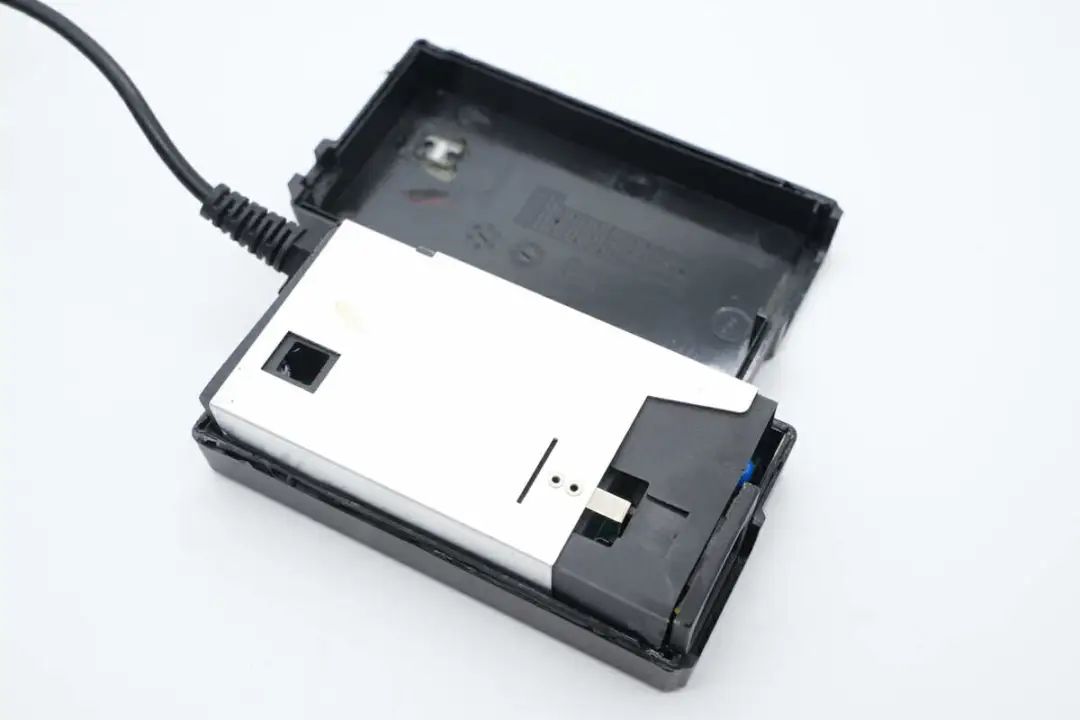

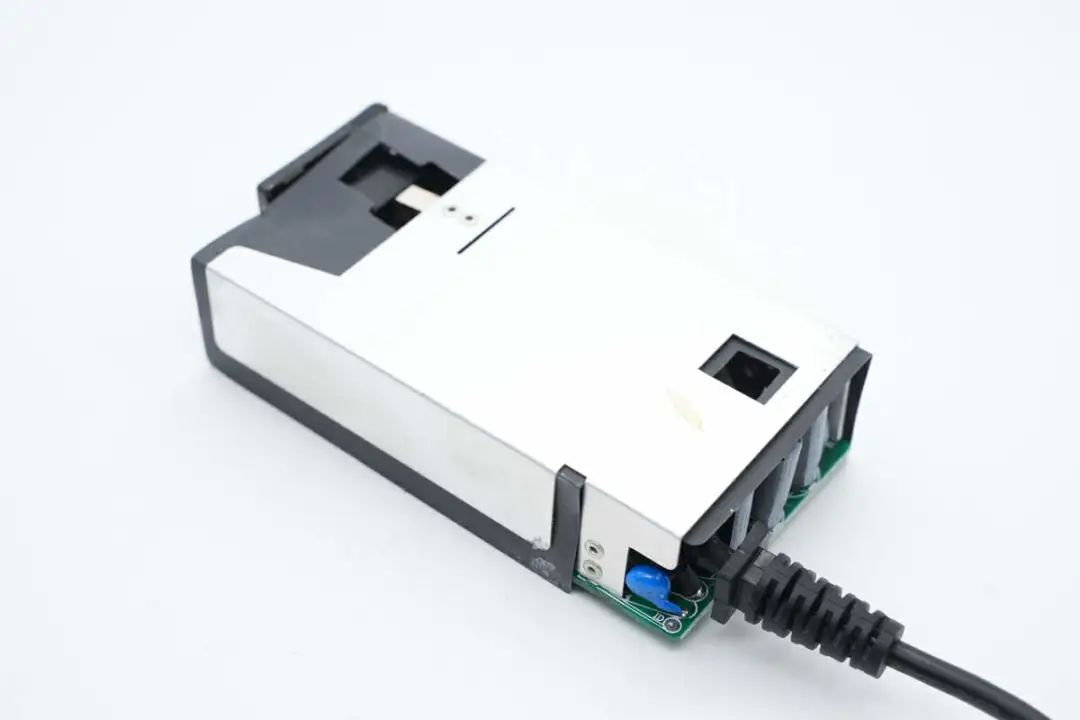

内部PCBA模块焊接固定散热片。

散热片铆接焊片焊接。

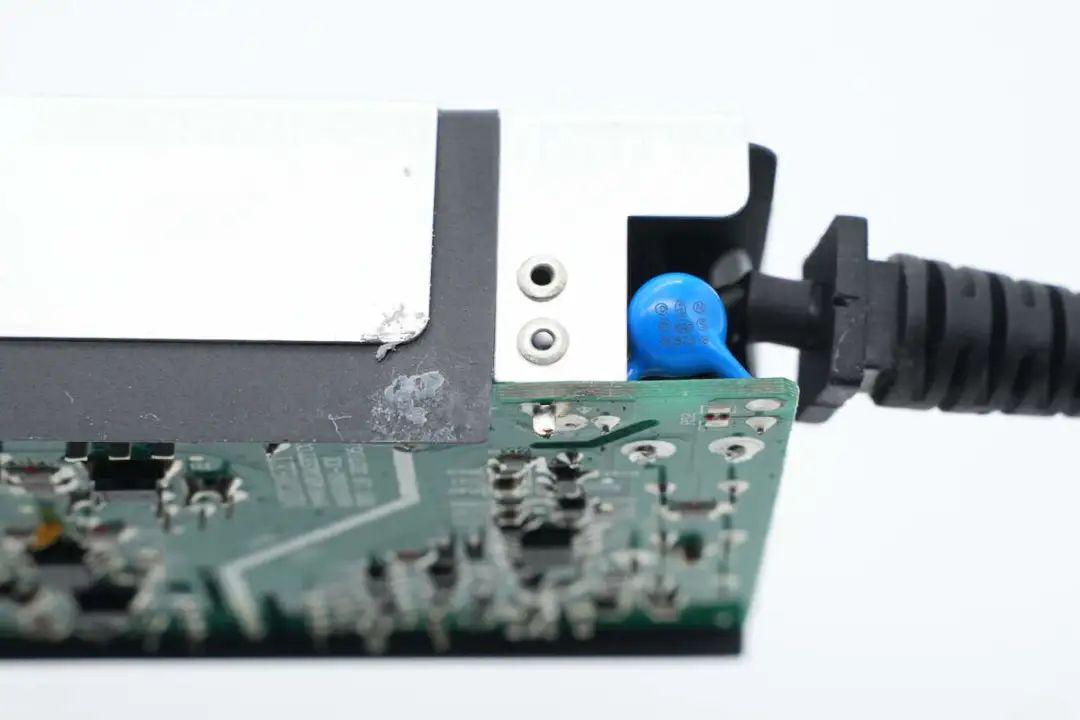

输出线压端子焊接，外套热缩管绝缘。

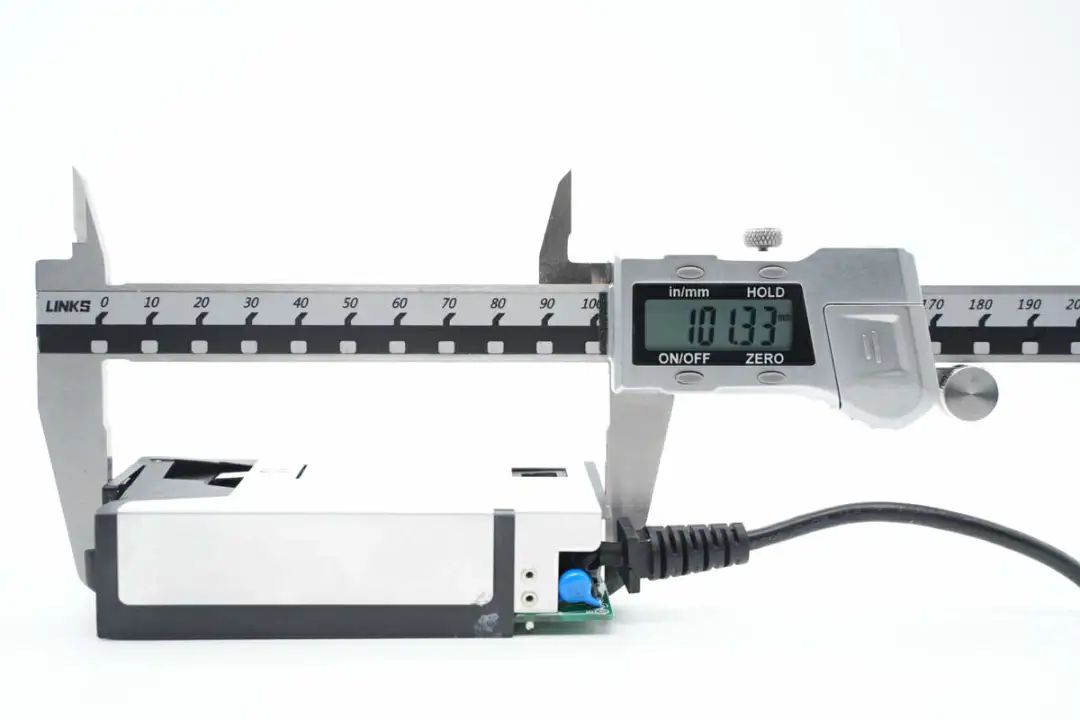

使用游标卡尺测得PCBA模块长度约为101.33mm。

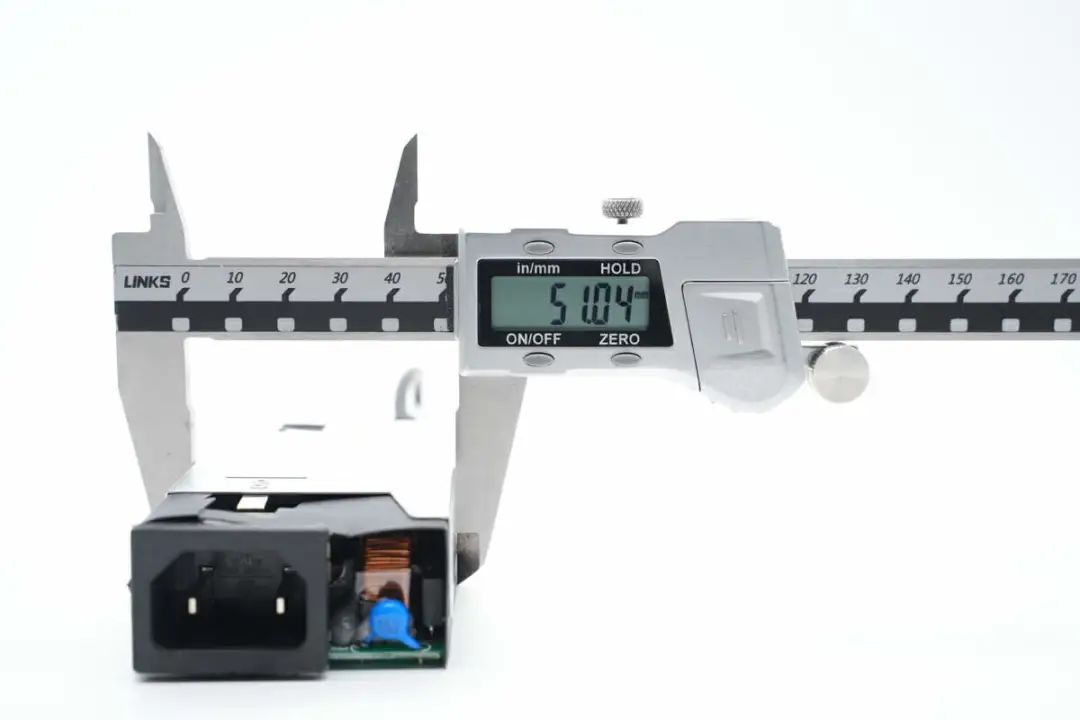

PCBA模块宽度约为51mm。

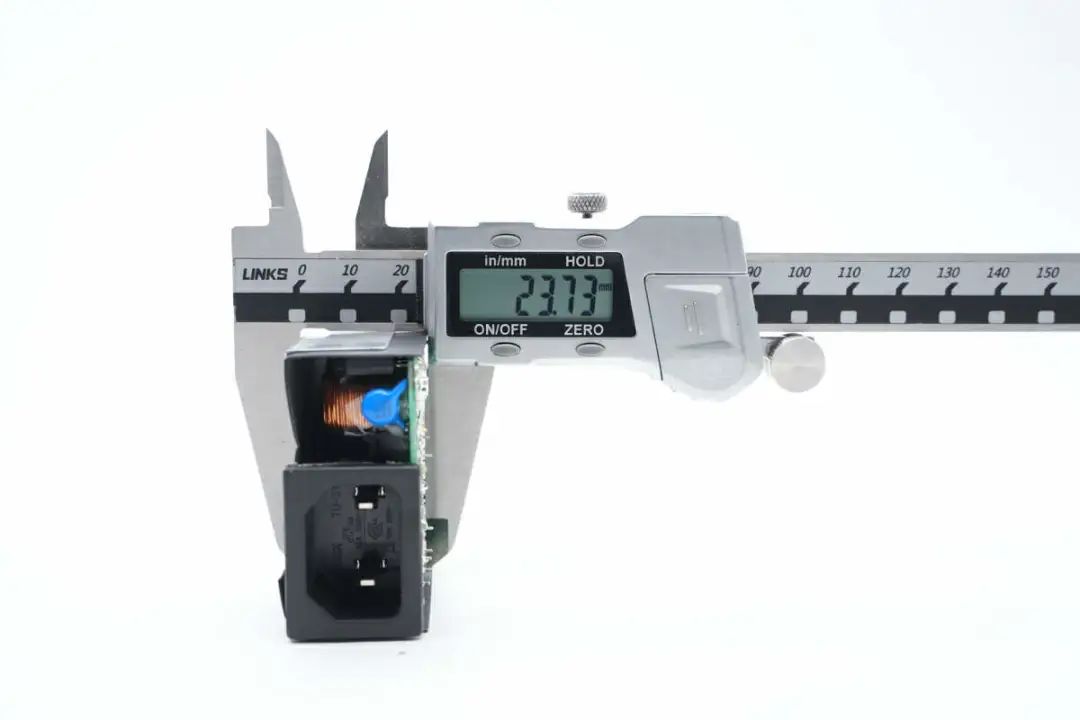

PCBA模块厚度约为23.73mm。

焊接取下PCBA模块表面覆盖的散热片，对应变压器磁芯的位置粘贴导热垫加强散热。

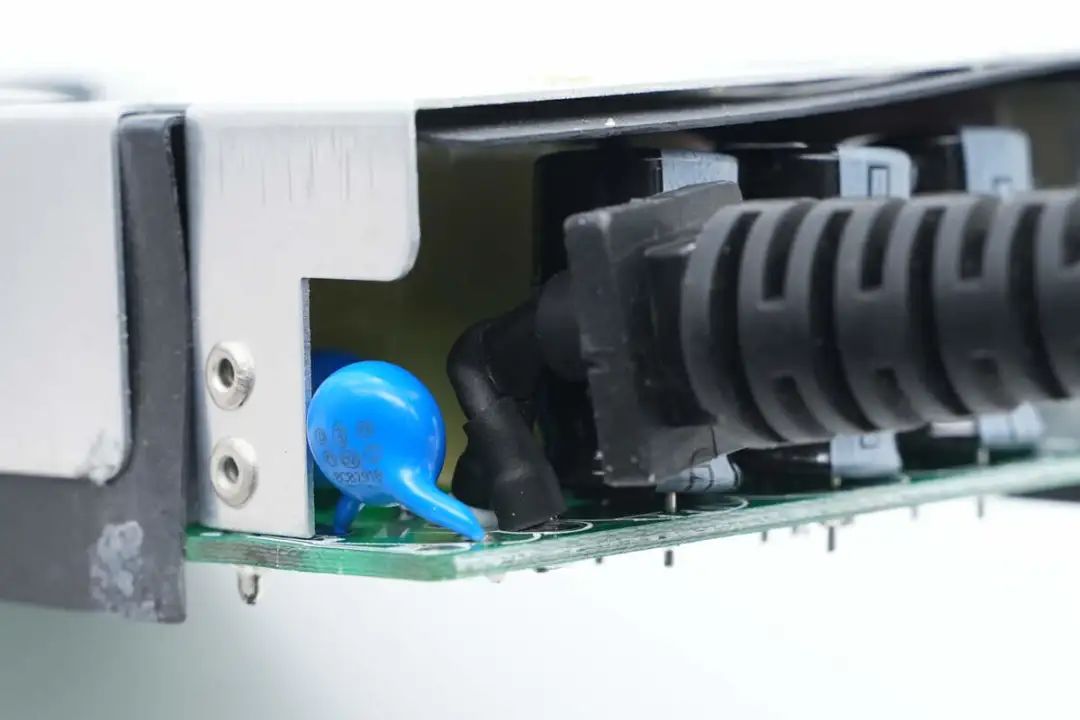

在PCBA模块两侧还使用螺丝和焊接固定散热片。

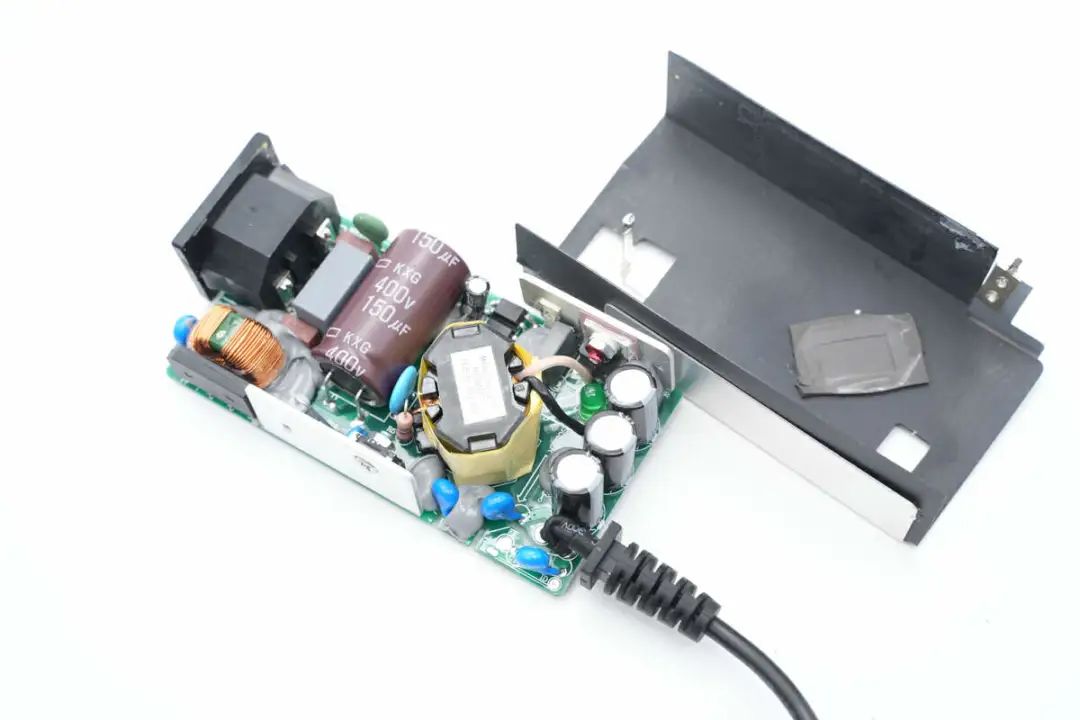

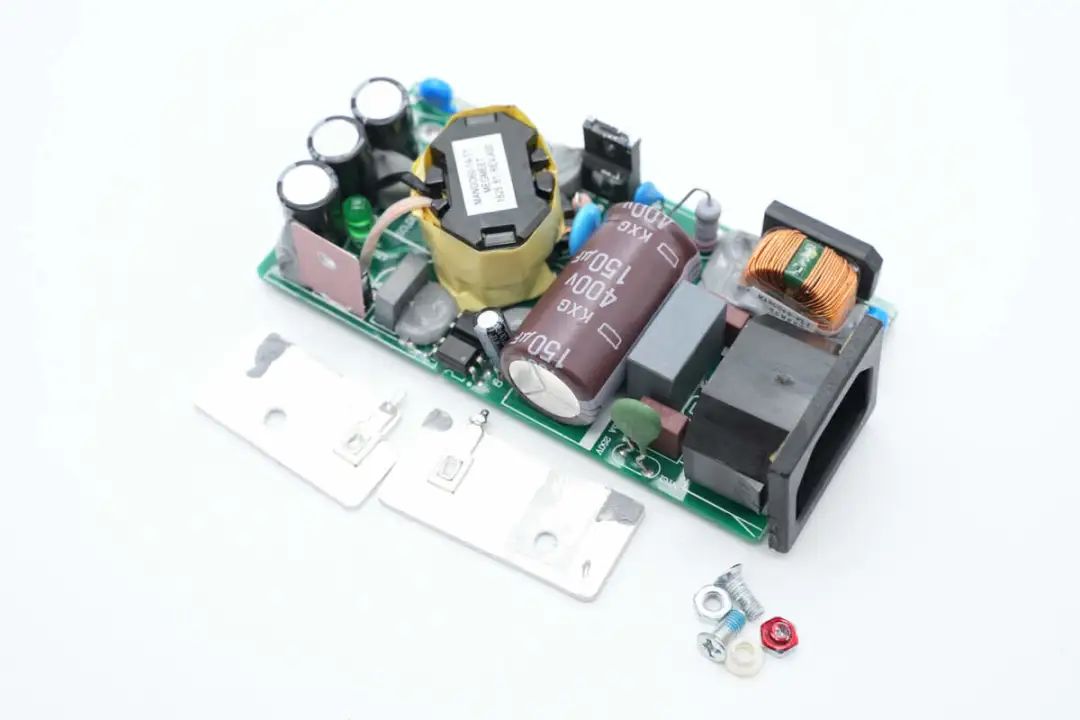

拆下初级开关管和同步整流管的散热片，继续进行拆解。

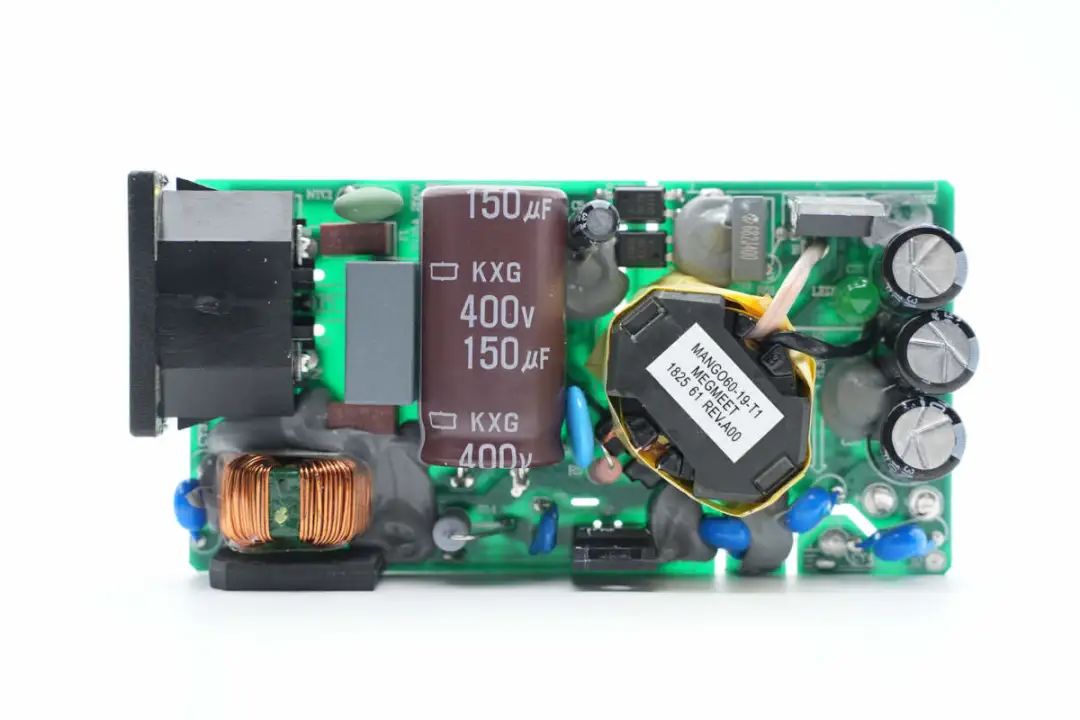

PCBA模块左侧为交流输入端，焊接电源插座，保险丝，EMI滤波电路和整流桥，右侧焊接高压滤波电容和变压器，右侧焊接输出滤波电容。

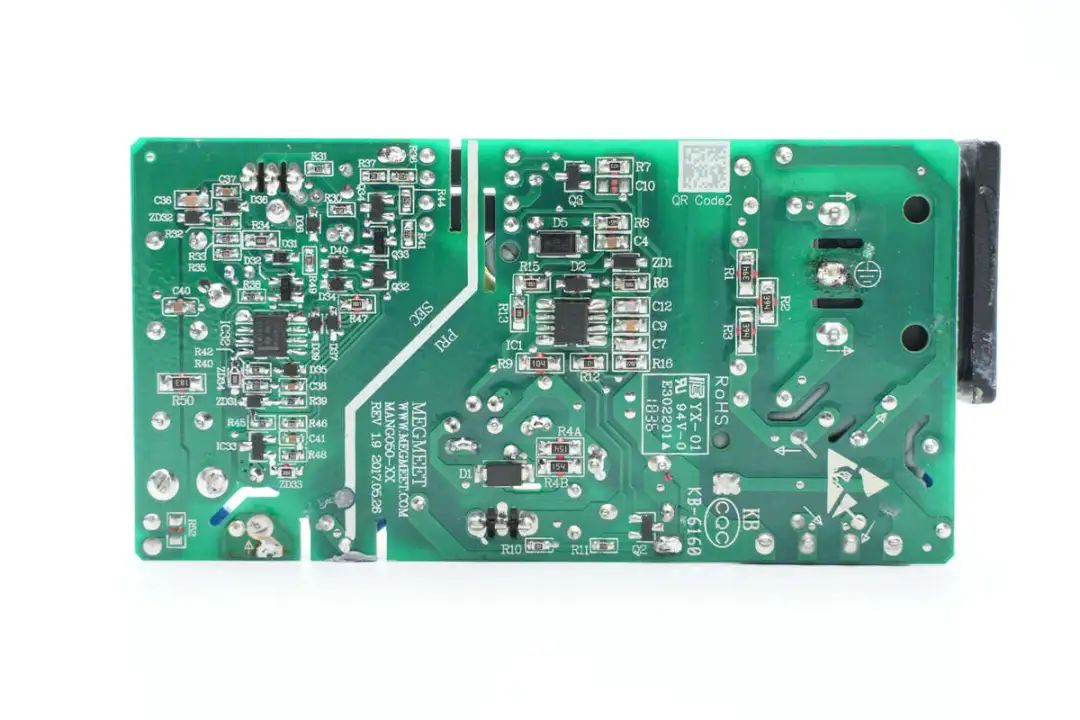

背面焊接开关电源主控芯片和一颗运放芯片。初次级分界明显，PCB开槽增强绝缘。通过对PCBA模块的观察发现，这款电源采用反激架构，输出电压通过光耦反馈，下面我们就从输入端开始了解整个适配器的设计和用料。

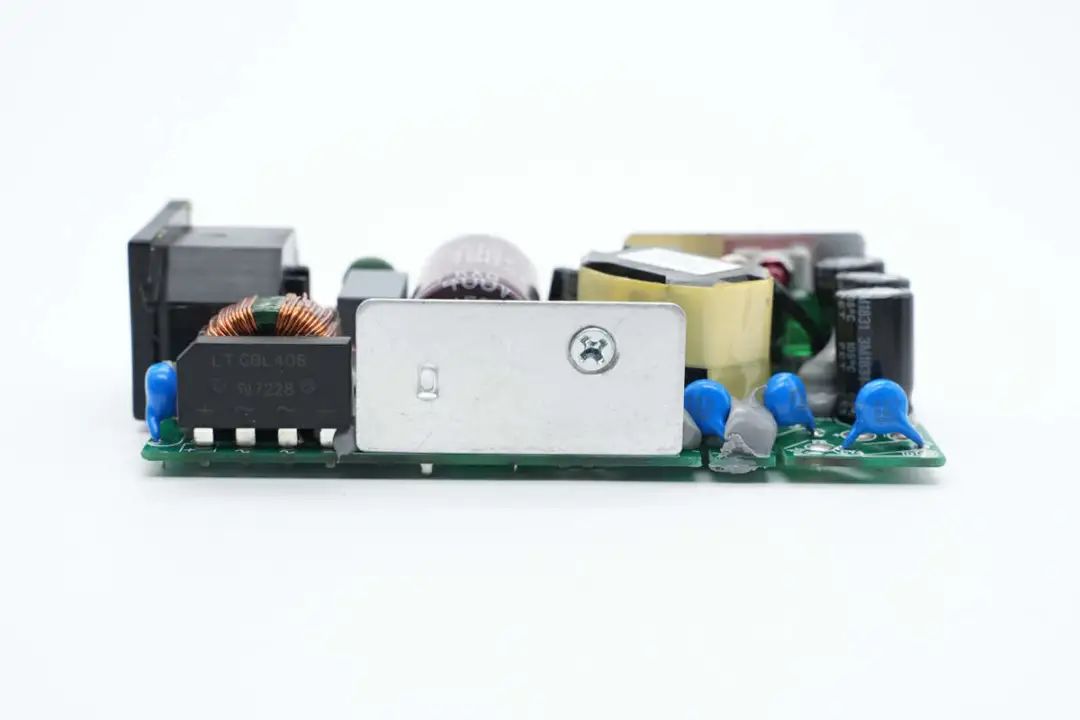

输入端焊接电源插座，Y电容，共模电感和整流桥。

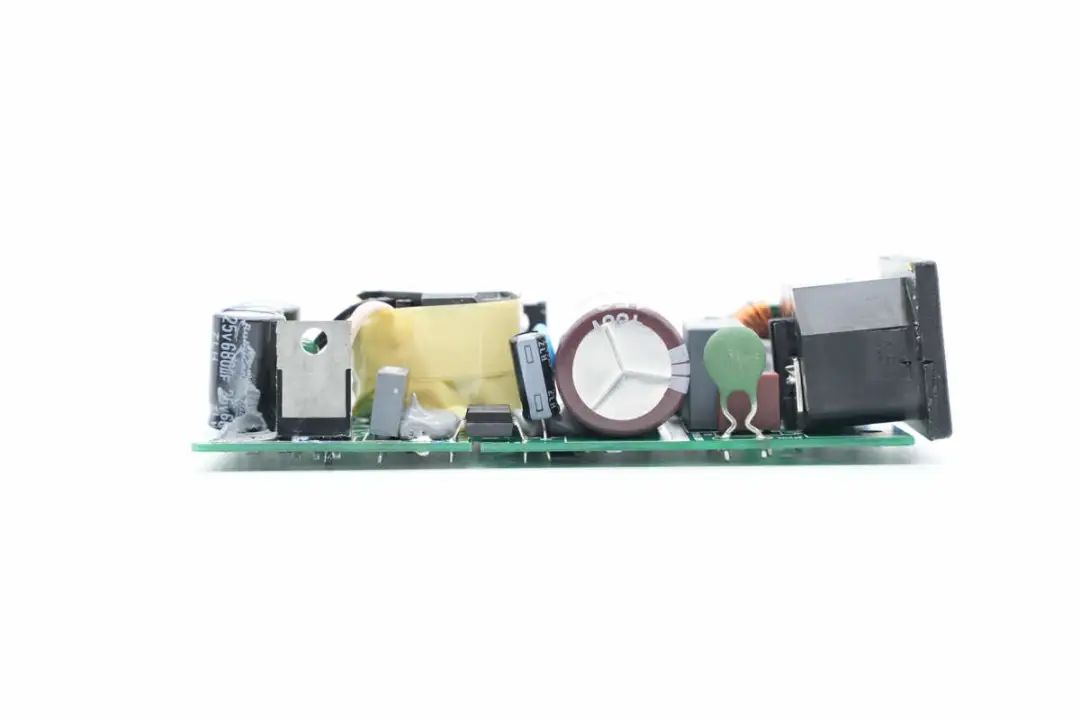

侧面焊接同步整流管，高压滤波电容，NTC热敏电阻和电源插座。

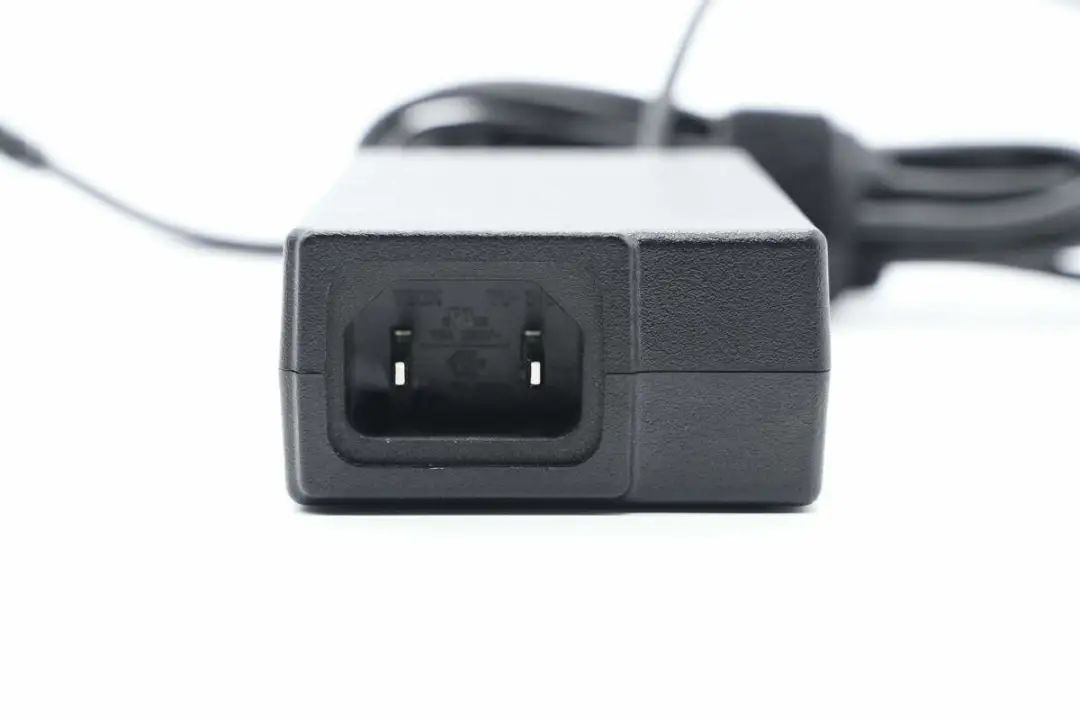

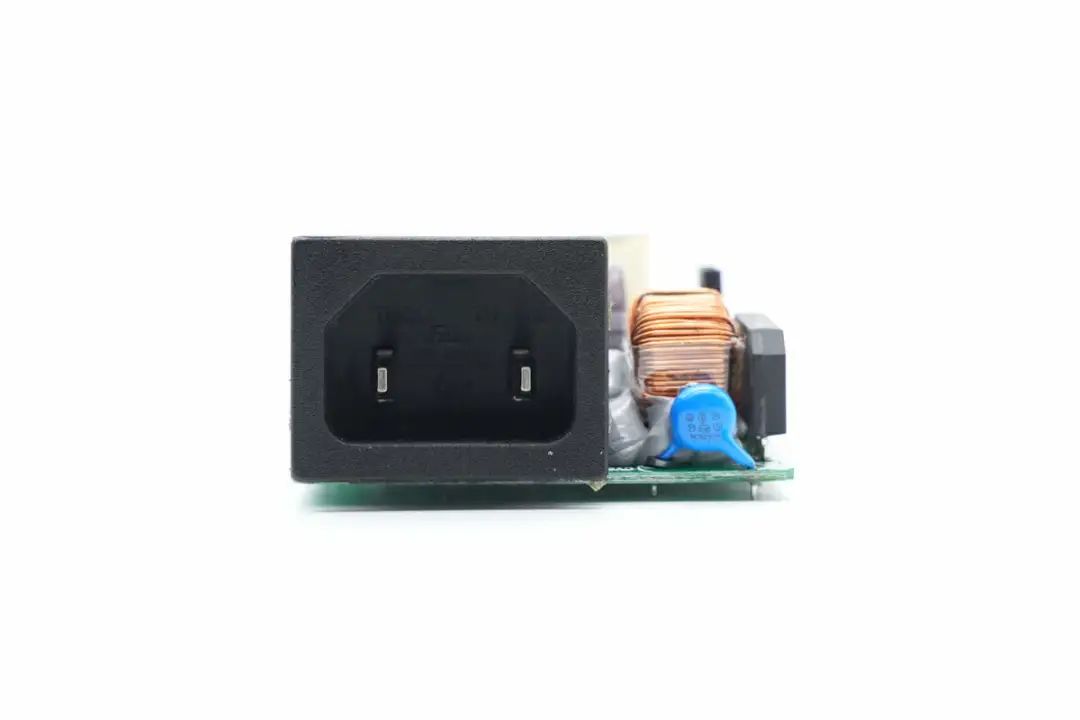

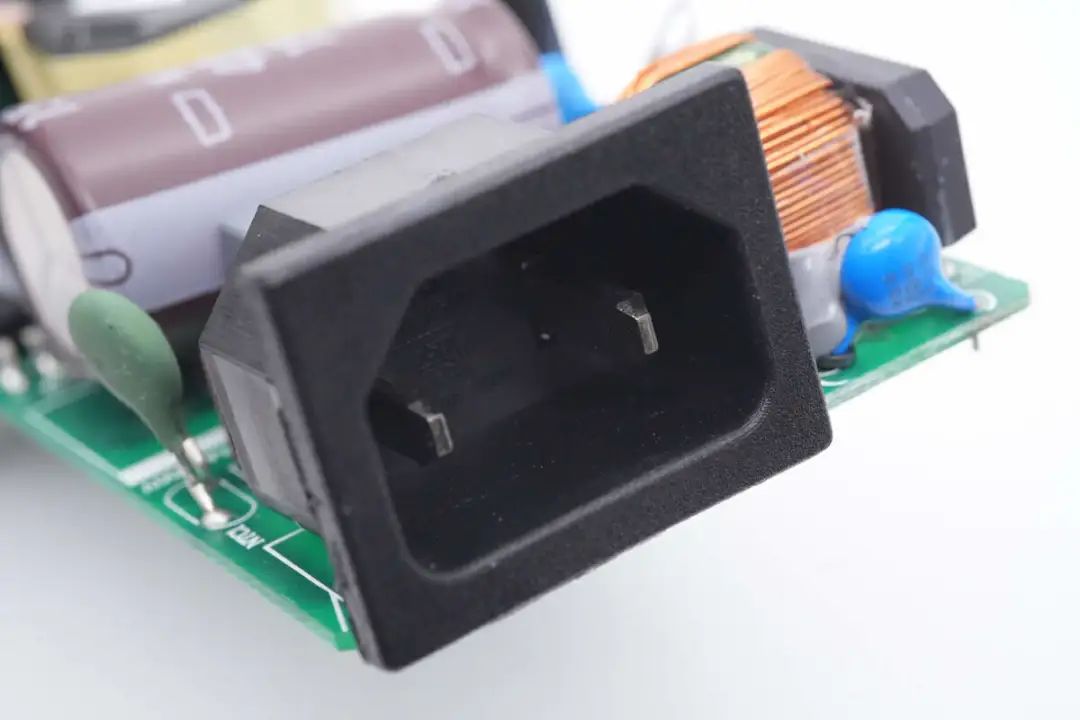

电源输入接口为常见的品字接口，但是没有接地插脚。

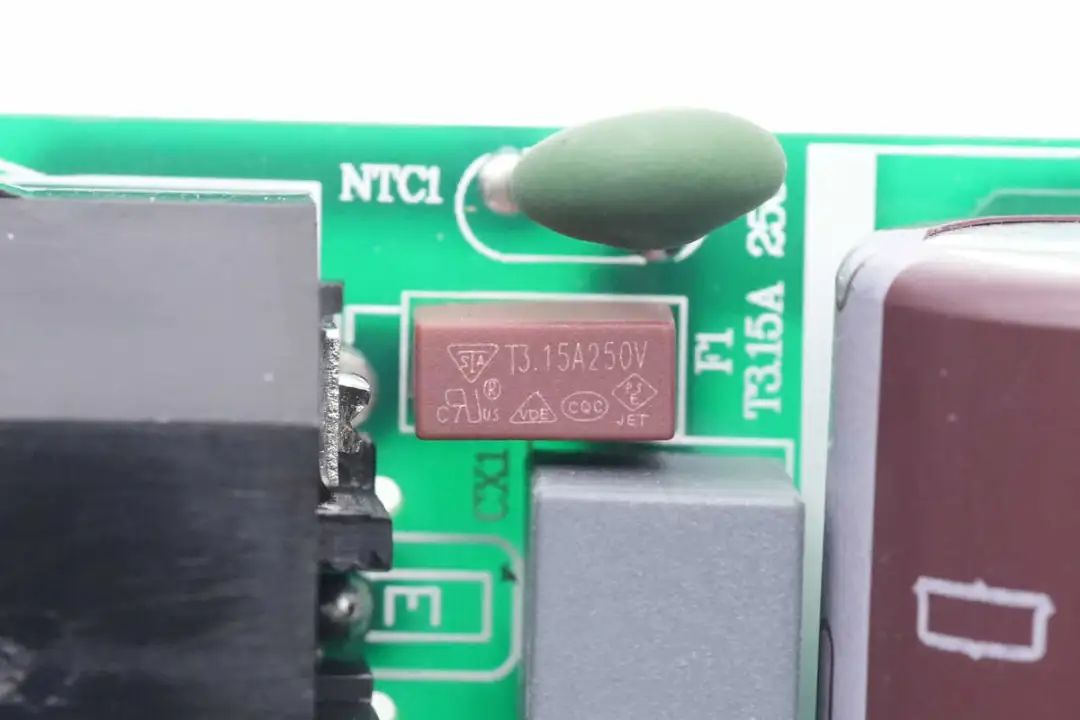

输入端延时保险丝规格为3.15A 250V。

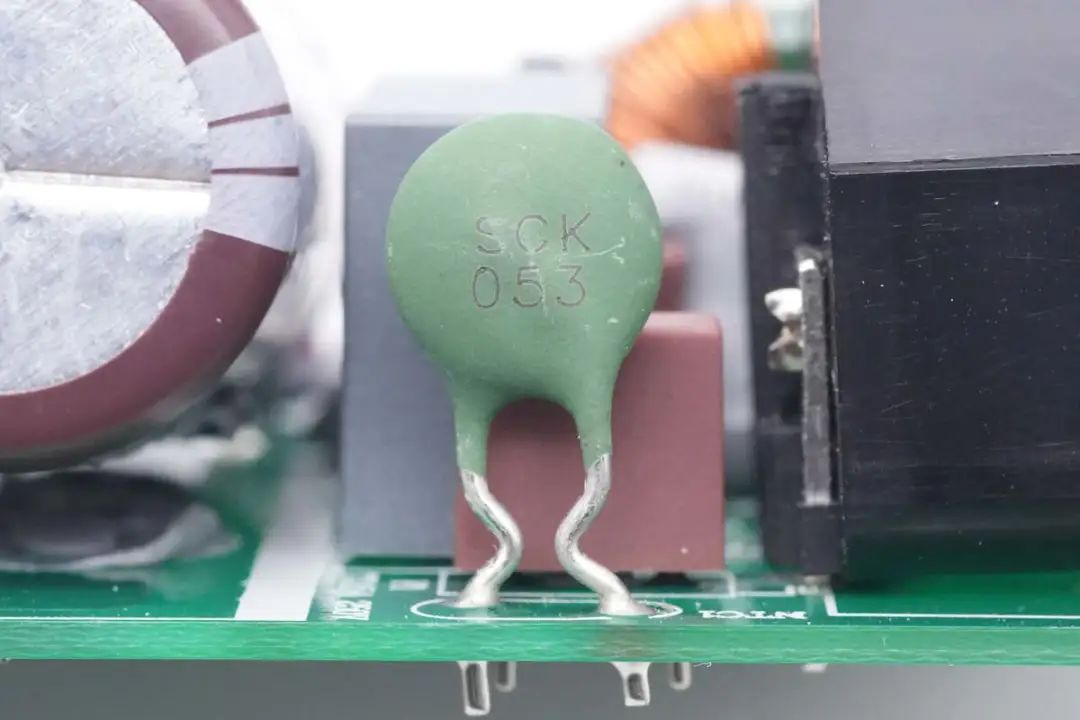

绿色NTC热敏电阻丝印SCK 053，用于抑制电源插电的浪涌电流。

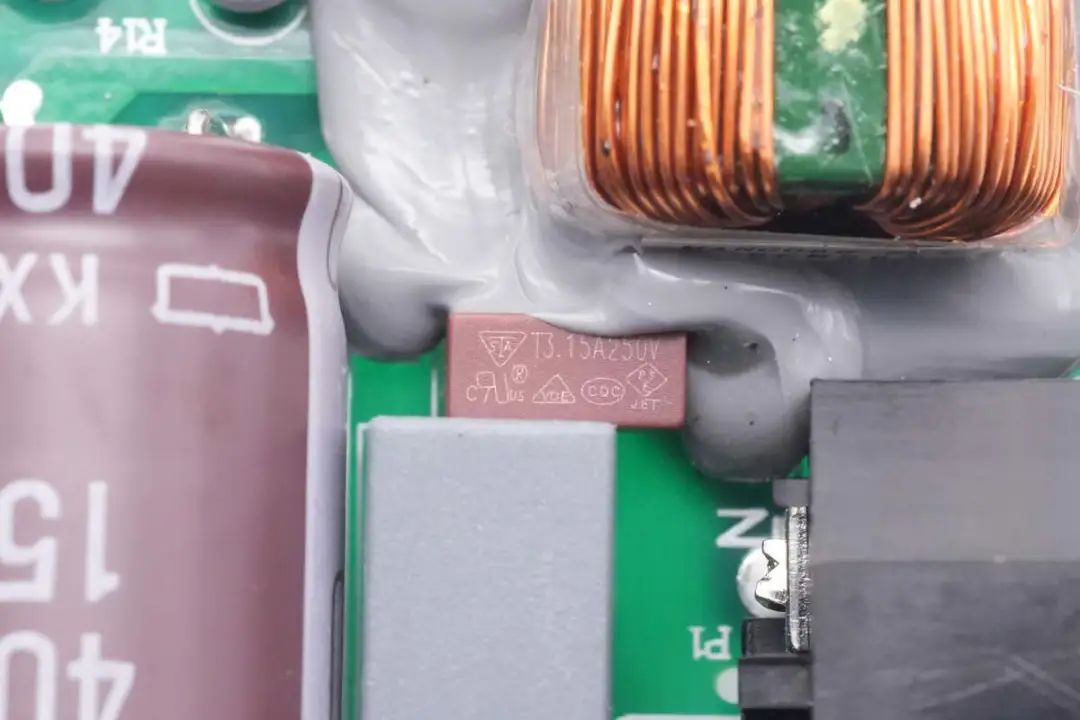

另一颗延时保险丝连接在零线上，规格同样为3.15A 250V。

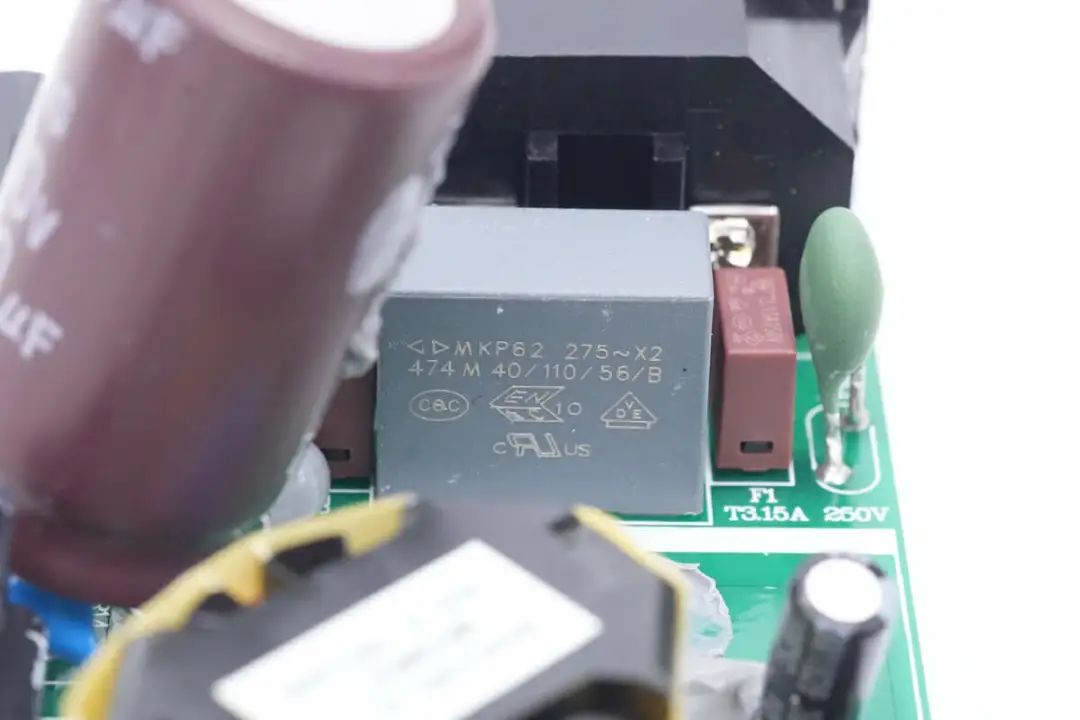

安规X2电容来自法拉电子，规格为0.47μF。

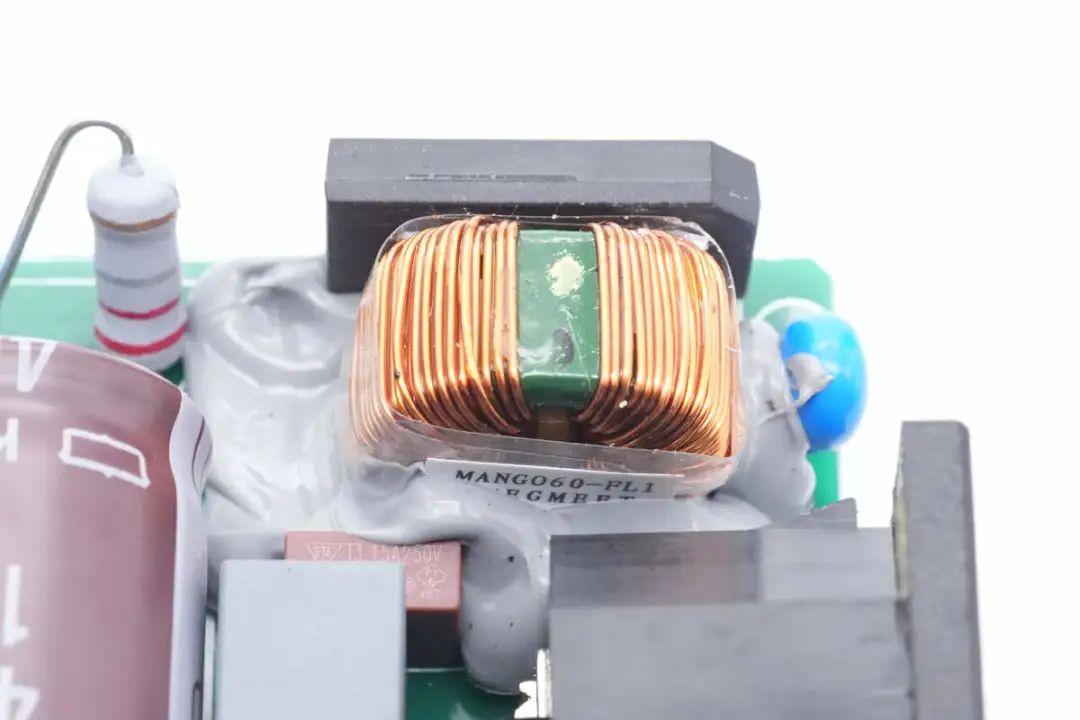

共模电感采用漆包线绕制，缠绕胶带绝缘并打胶固定。

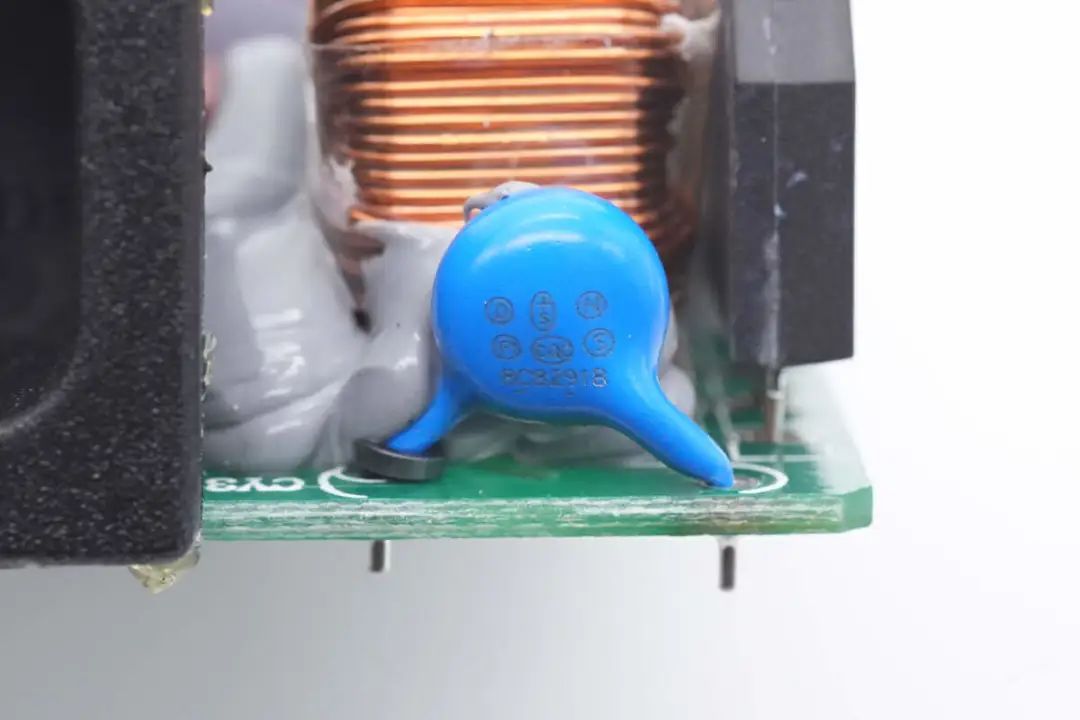

蓝色Y电容引脚套有磁环。

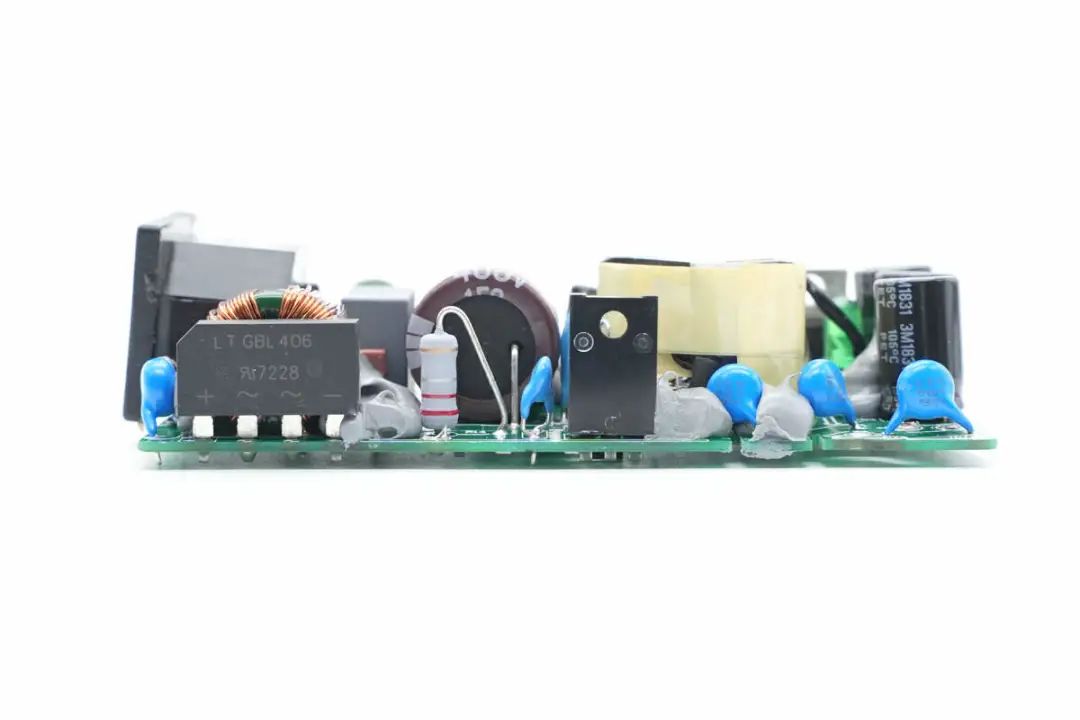

侧面焊接整流桥，检流电阻，初级开关管和蓝色Y电容。

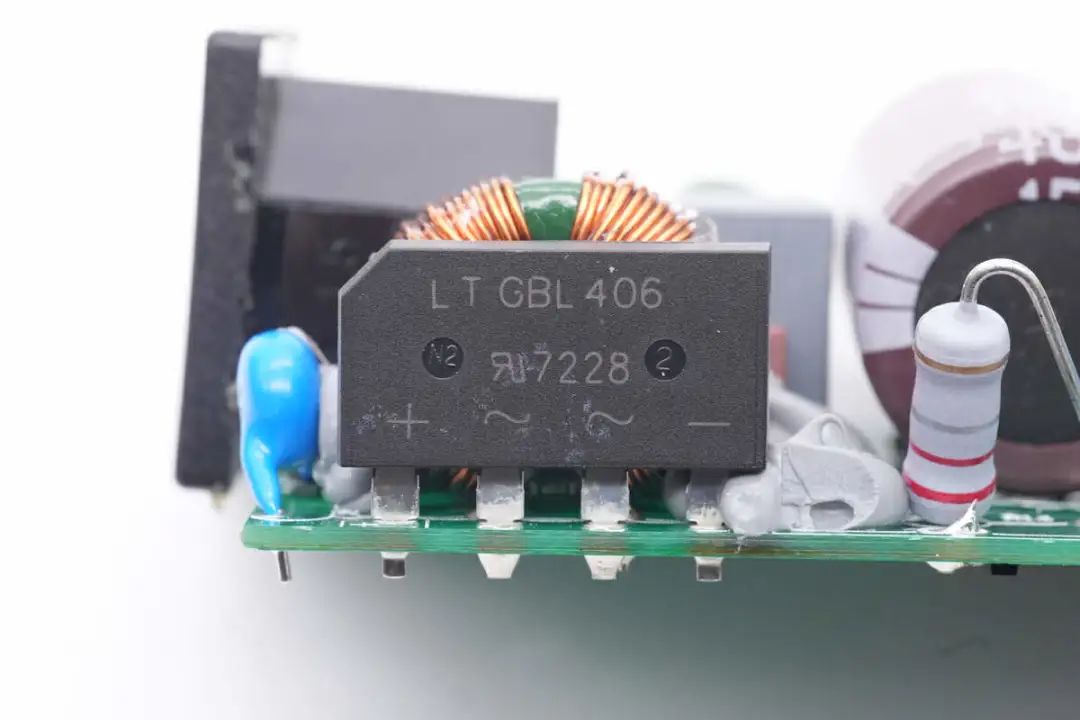

整流桥型号GBL406，规格为600V 4A。

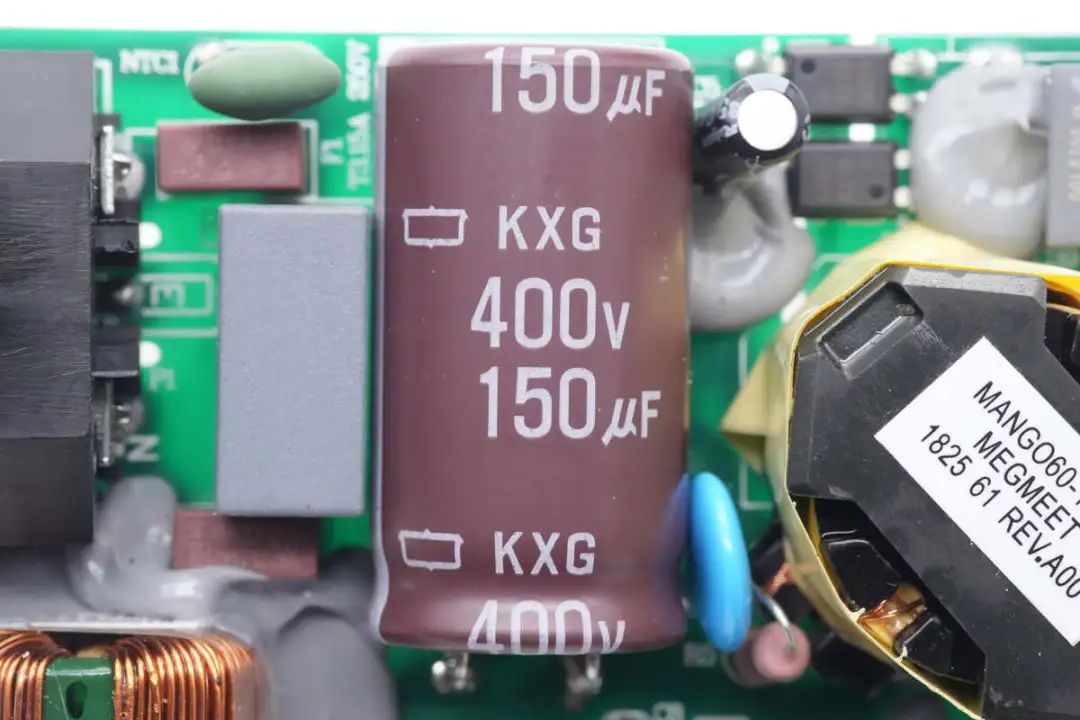

高压滤波电容来自贵弥功，为KXG系列高纹波长寿命电容，规格为400V 150μF。

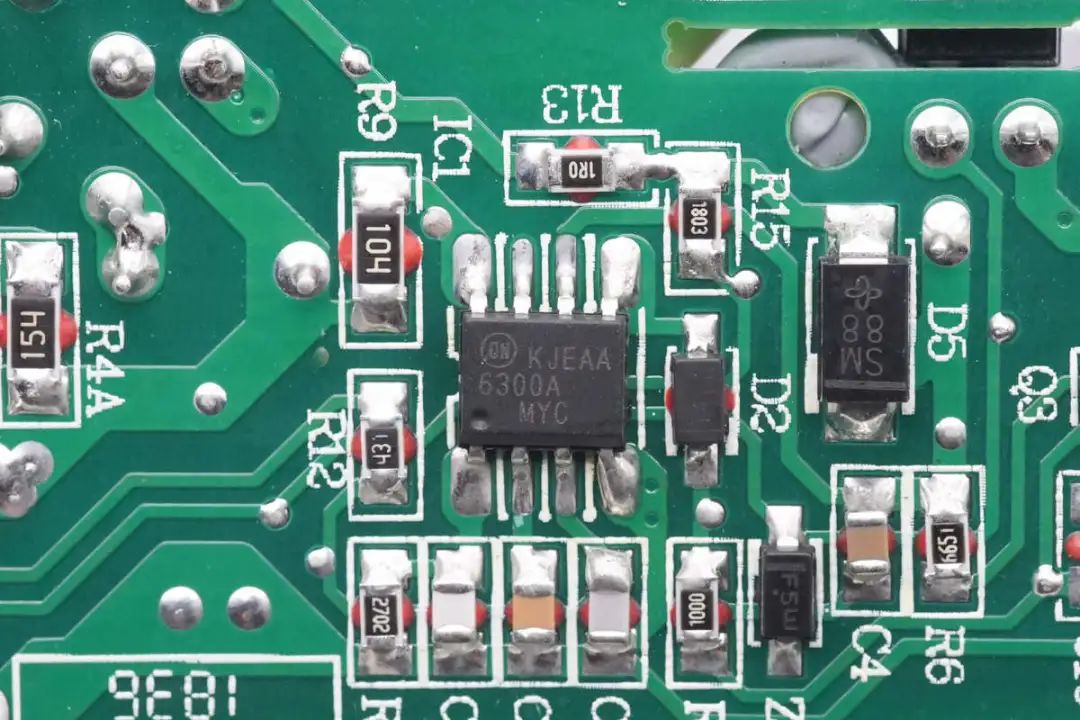

初级控制器来自安森美，型号FAN6300A，是一颗用于反激开关电源的控制芯片，芯片内部集成高压启动电路，准谐振模式降低开关损耗。

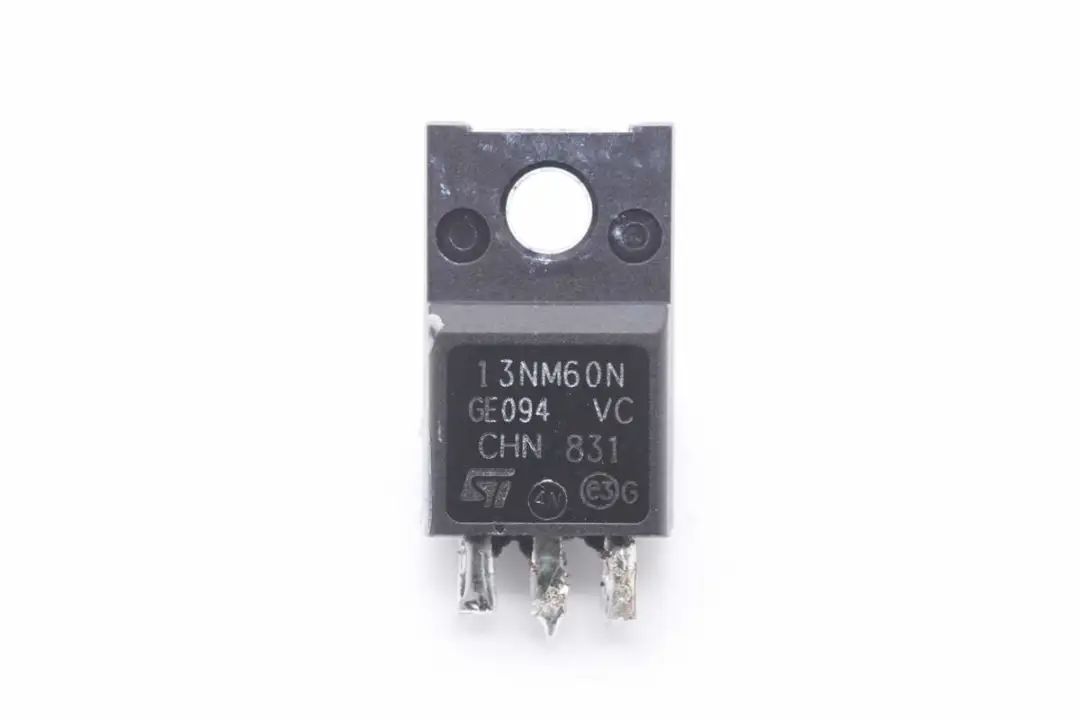

初级开关管来自ST意法半导体，型号STF13NM60N，是一颗耐压600V的NMOS，导阻为360mΩ，采用TO-220FP绝缘封装。

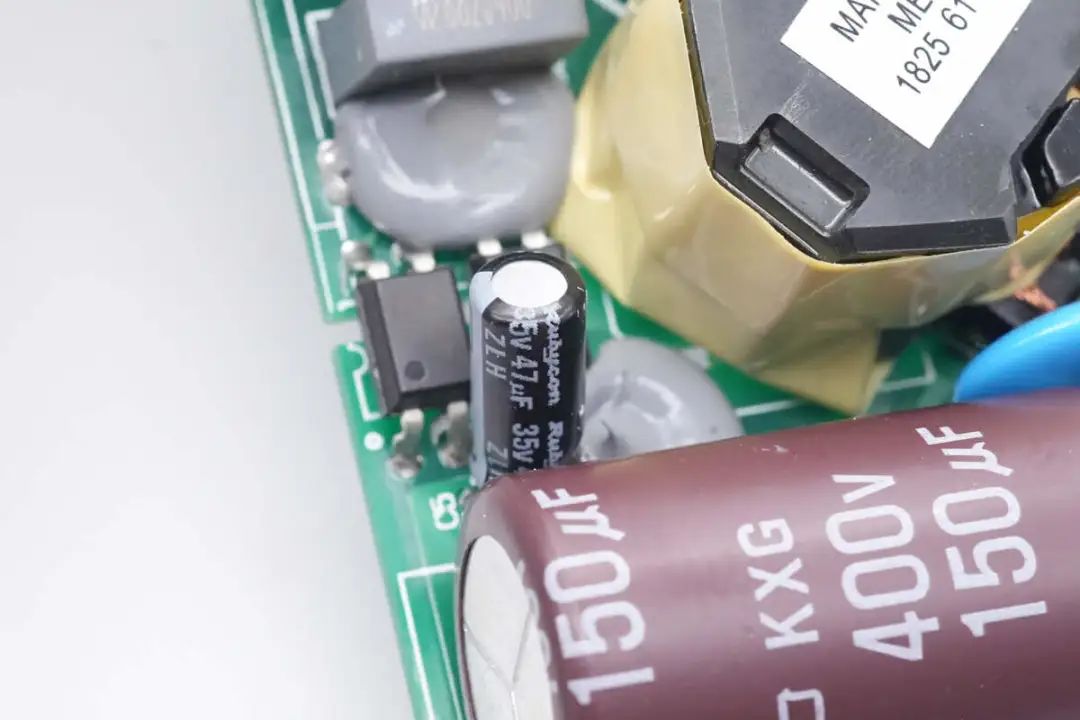

为主控芯片供电的滤波电容来自红宝石，规格为35V47μF。

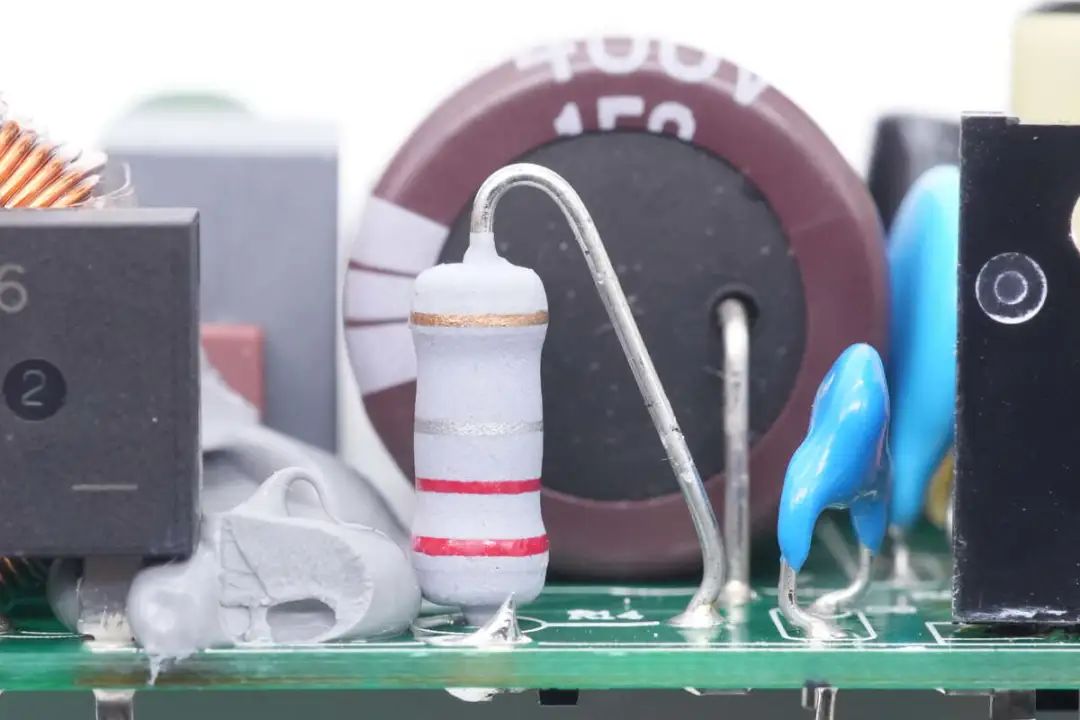

检测开关管电流的色环电阻为0.22Ω。

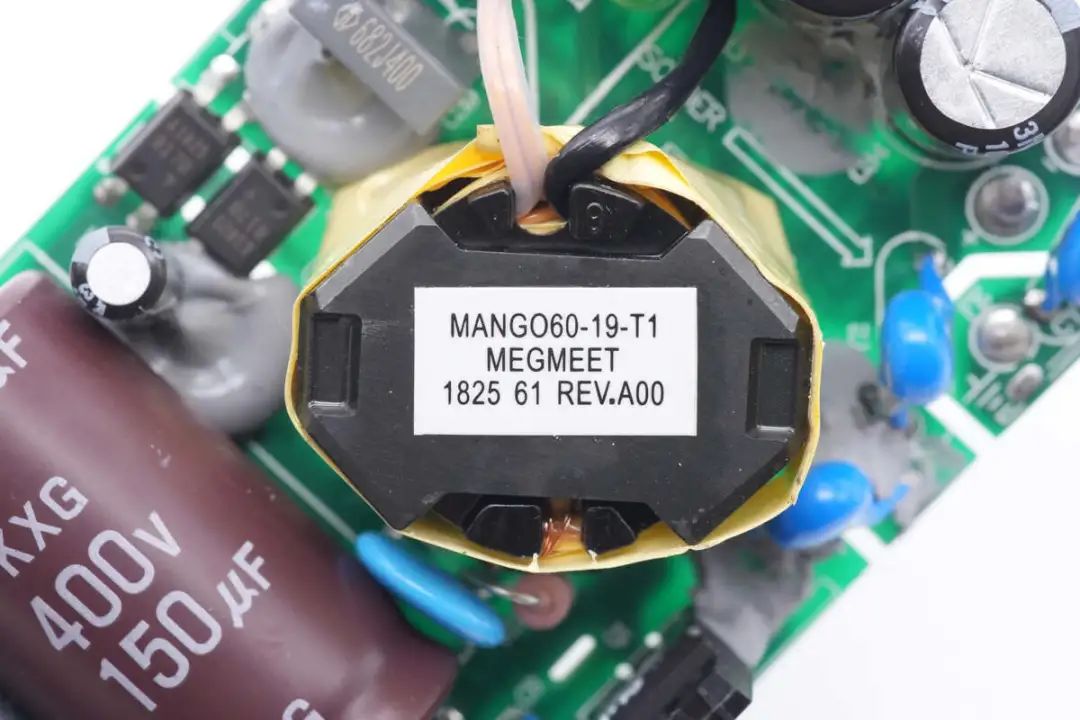

变压器由麦格米特生产，标注型号MANGO60-19-T1，与产品型号对应，外层缠绕胶带绝缘。

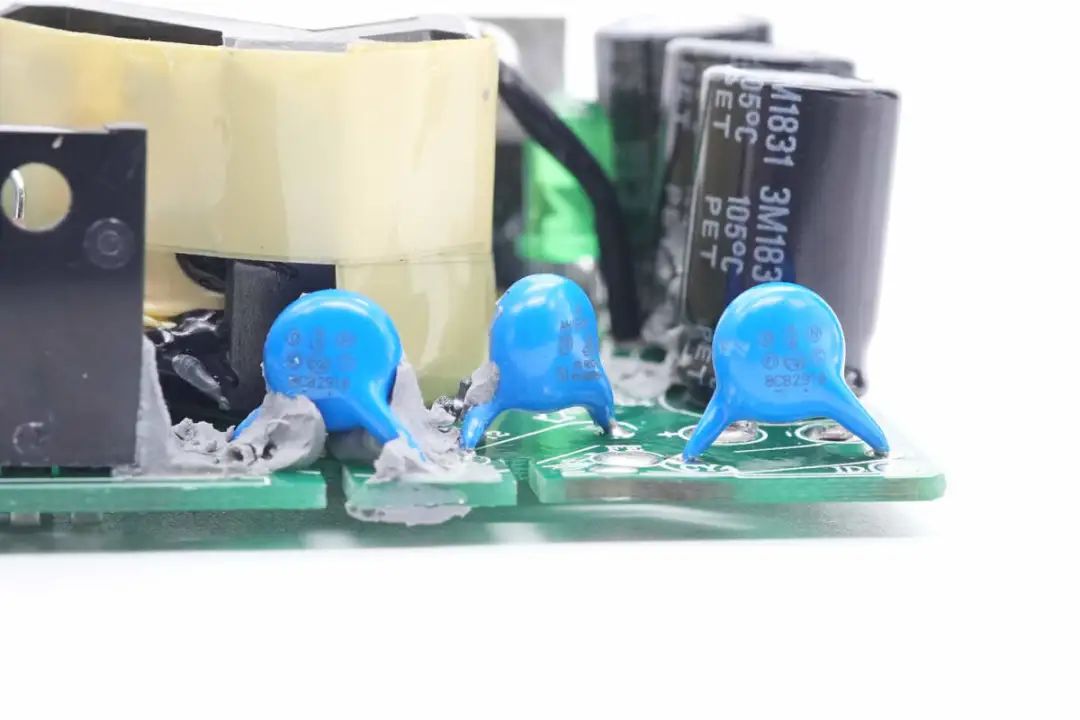

三颗蓝色Y电容串联连接。

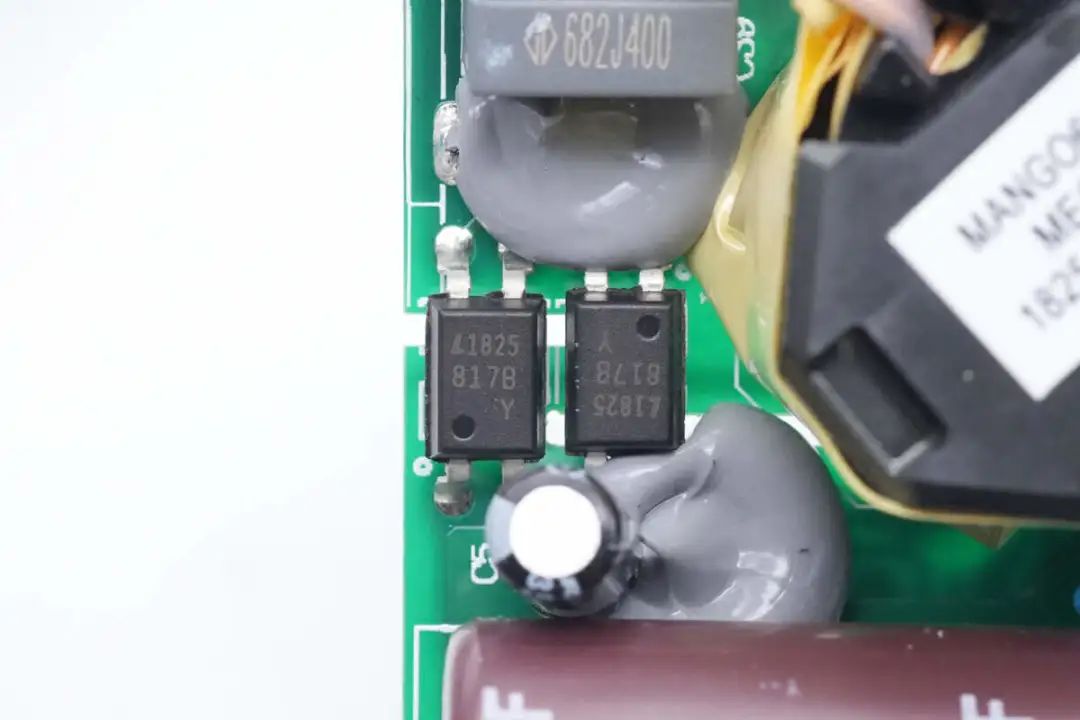

两颗817B光耦用于状态反馈。

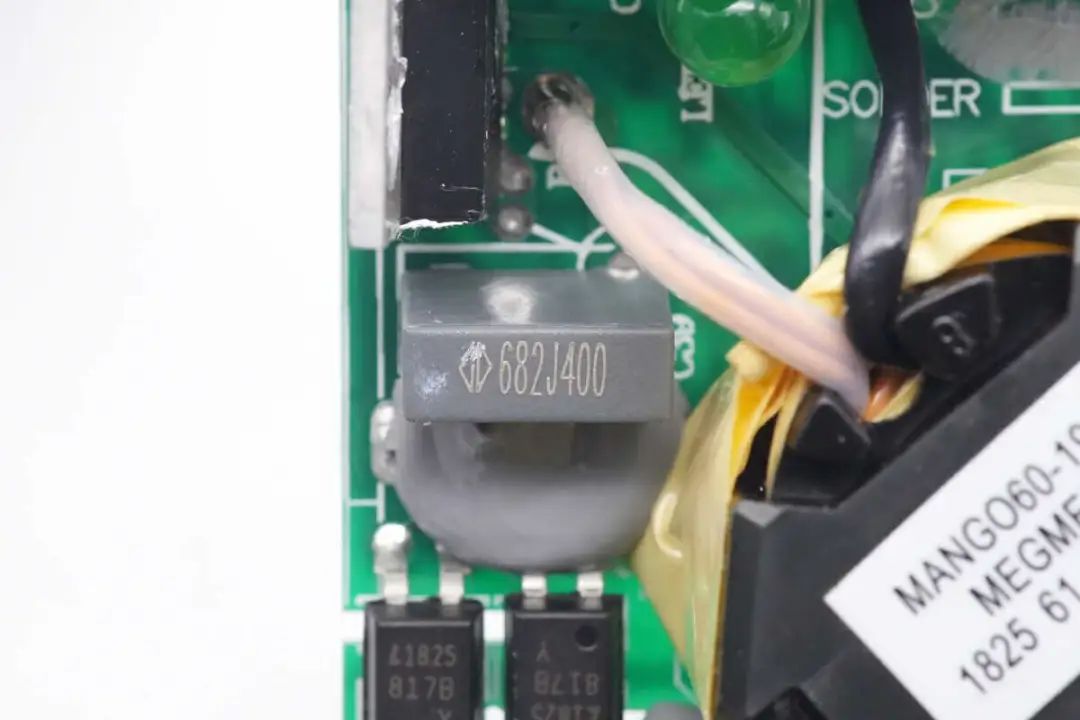

在次级还焊接一颗薄膜电容，规格为682J400。

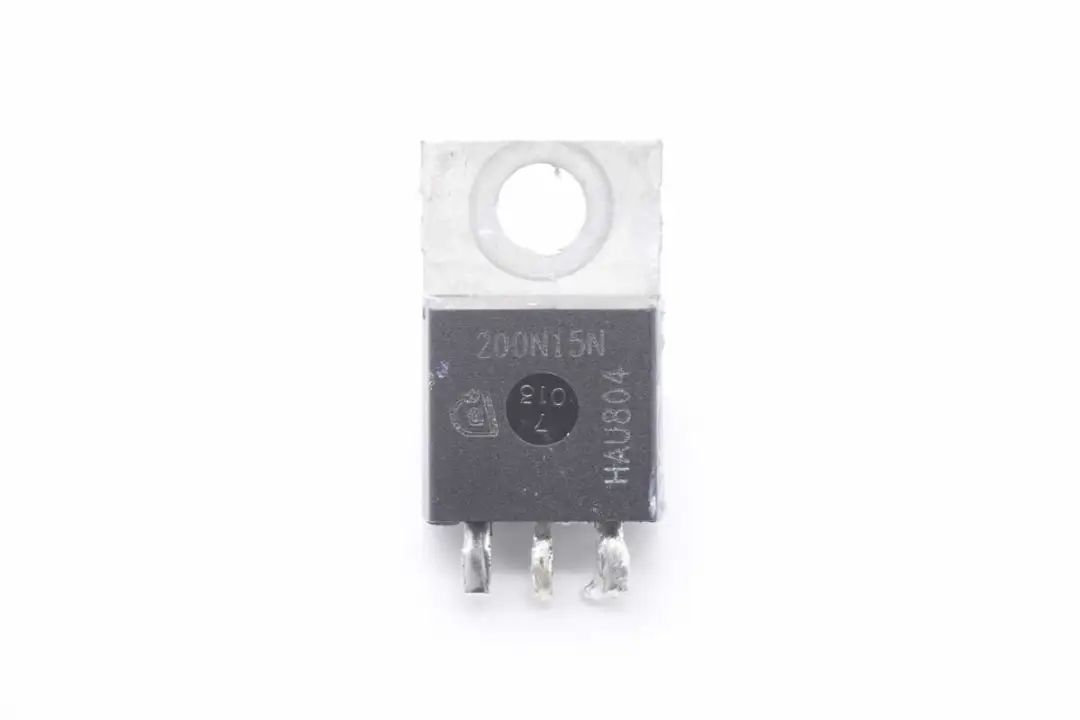

同步整流管来自英飞凌，型号IPP200N15N3，是一颗耐压150V的NMOS，导阻20mΩ，采用TO220封装。

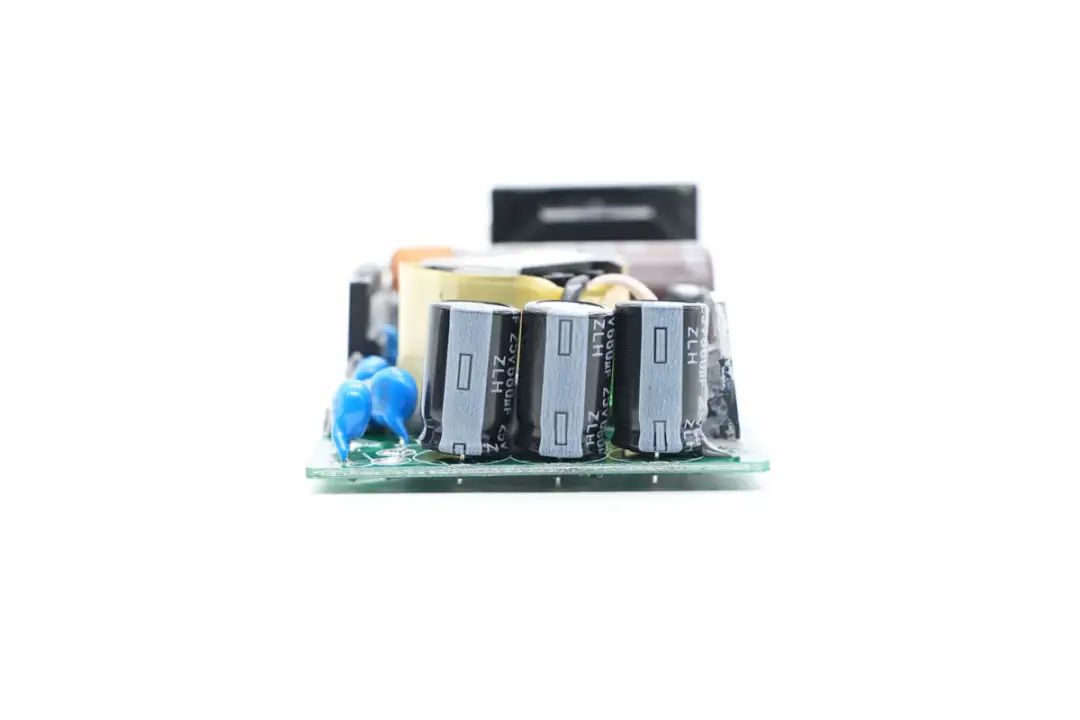

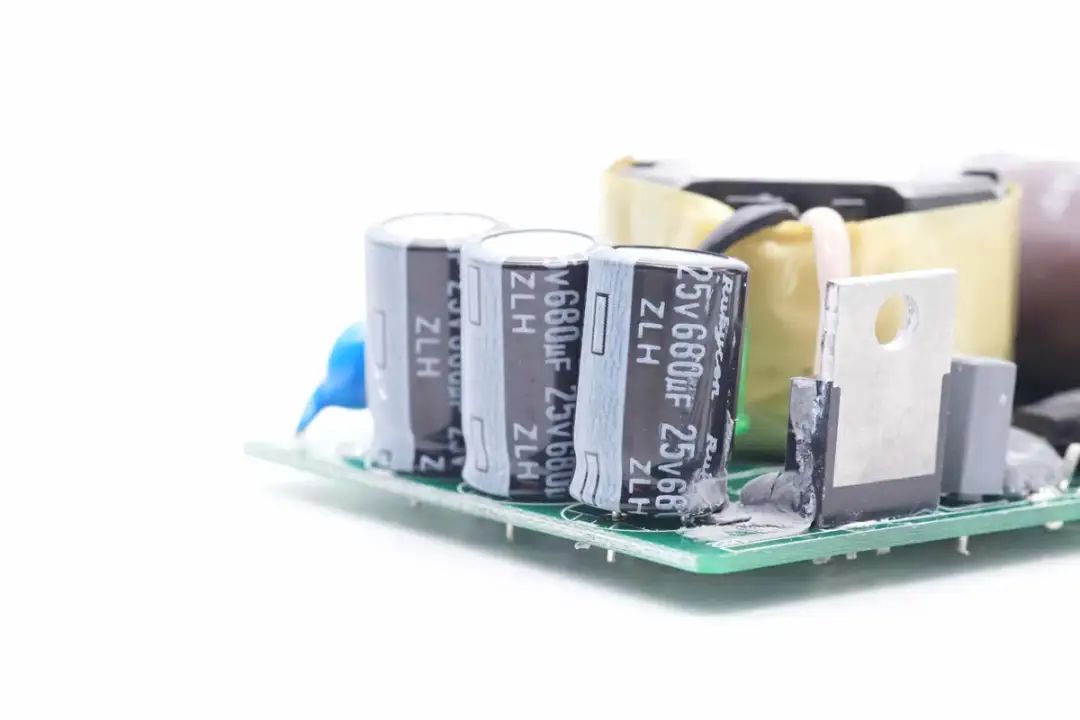

输出端焊接三颗滤波电容。

输出三颗滤波电容来自红宝石，ZLH长寿命电解电容，规格均为25V680μF。

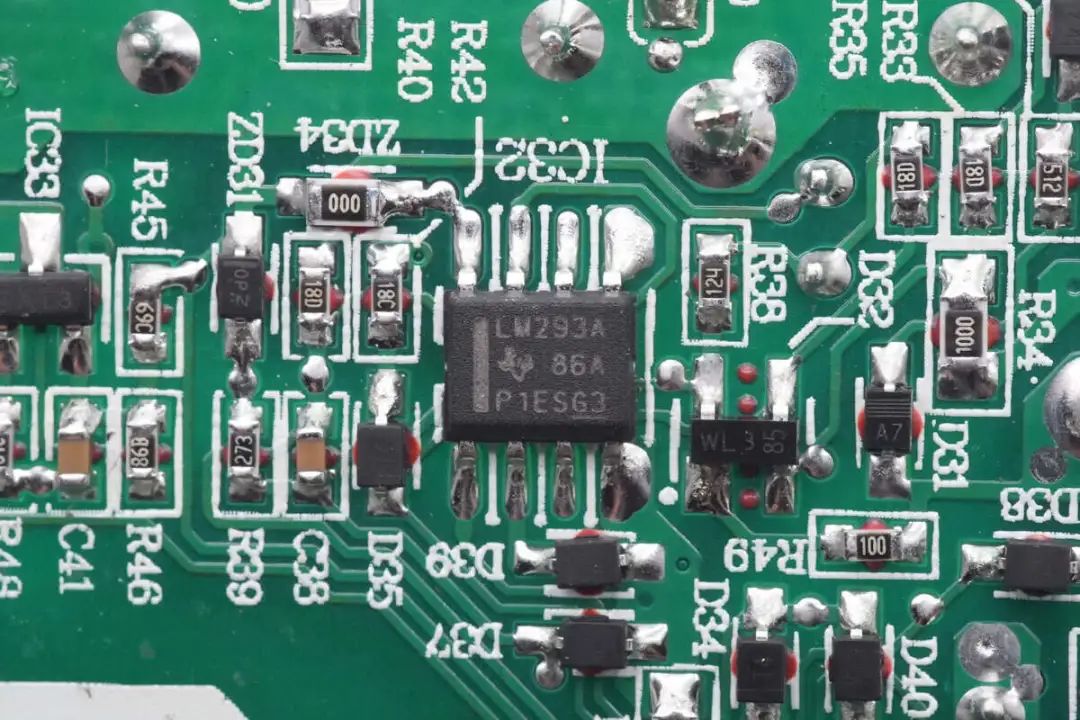

TI德州仪器 LM293A 工业级双路电压比较器，用于输出电压控制。

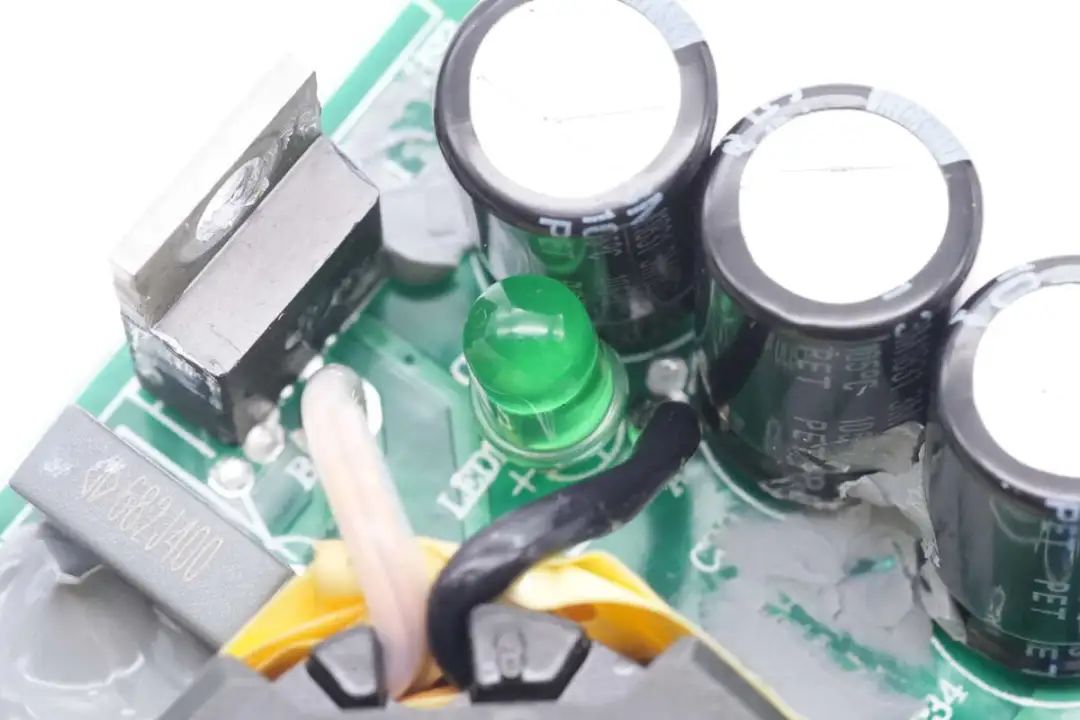

绿色电源指示灯特写。

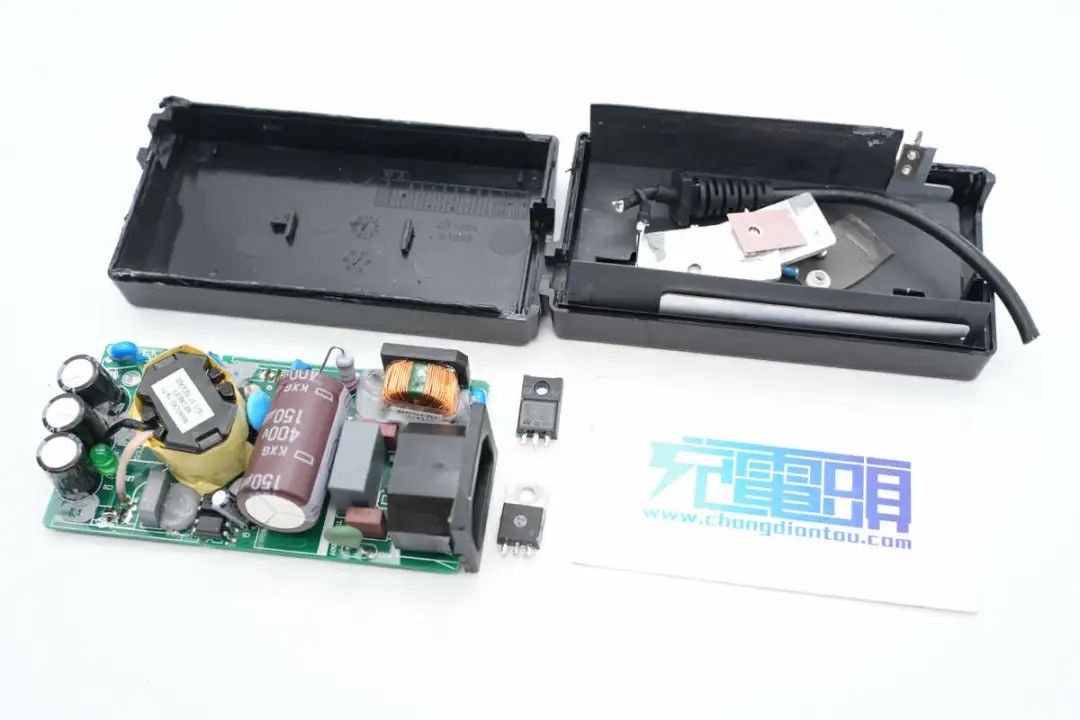

全部拆解一览，来张全家福。

充电头网拆解总结

麦格米特这款Mango系列65W适配器为医用级产品，适配器采用黑色塑料外壳，并配有绿色电源指示灯，便于了解供电状态。适配器输出规格为19V3.42A，输出功率为65W。适配器自带2米长输出线缆，满足不同使用场合应用。

充电头网通过拆解了解到，这款适配器内部开关管和变压器均配有散热片，降低大功率输出时的温升。适配器为反激开关电源，内置安森美FAN6300A主控芯片，使用ST意法半导体STF13NM60N开关管，英飞凌IPP200N15N3同步整流管，全部采用日系电容，做工细致，用料讲究。
