截至9月：已有21款芯片产品通过UFCS融合快充认证

UFCS 融合快充规范全称 Universal Fast Charging Specification，是由我国主导的快速充电技术规范，拥有更高的性能上限与兼容性，目的是实现跨品牌大功率快充。自2021年12月新一代融合快充协议UFCS发布以来，市面上已有多款终端产品支持UFCS融合快充这一协议。

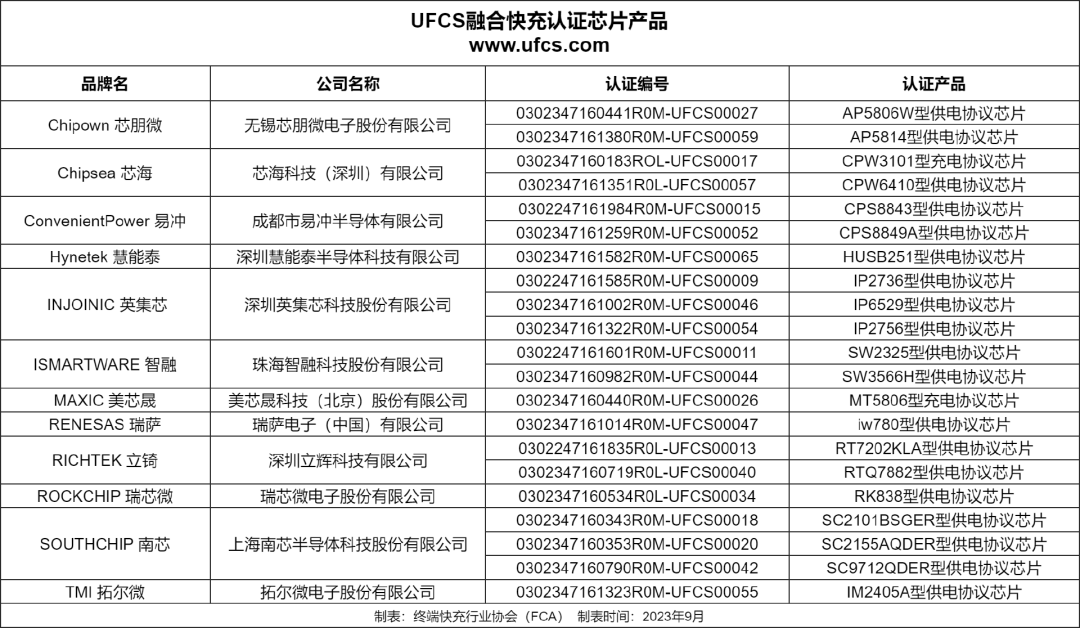

截至今年9月份，根据最新UFCS认证产品统计数据，UFCS融合快速充电认证里芯片产品一共有21款，涉及12家知名芯片厂商。

以下为21款通过UFCS认证的部分芯片产品的介绍。

排名不分先后，按品牌首字母排序。

Chipsea 芯海

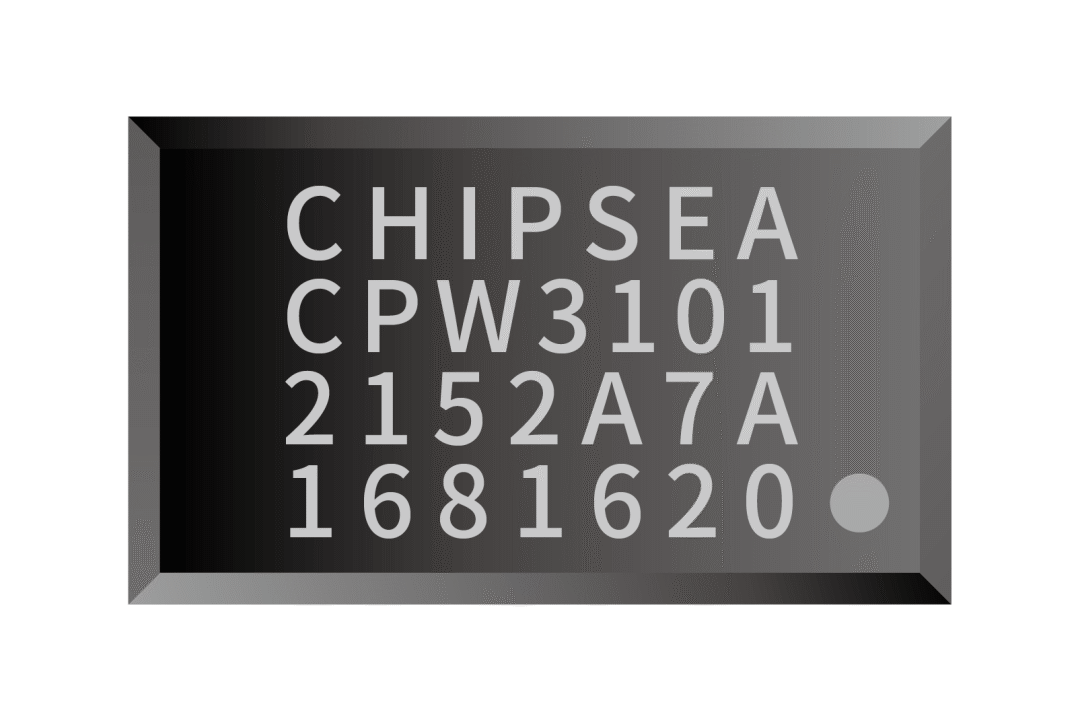

芯海 CPW3101

CPW3101集成双向UFCS协议、可实现双向电源应用场景，满足多种终端产品的设计需求。该芯片集成高性能MCU内核，最高运行频率24MHz，内置32Kbytes Flash，2Kbytes SRAM，拥有UART、I2C、定时器等丰富外设，具备高整合度、高抗干扰、高可靠性的产品特性。工作温度范围-40℃-85℃，工作电压范围 2.2V-5.5V，可提供多种低功耗运行模式。

CPW3101具备“一芯双向”能力，能够满足智能手机、笔记本电脑、移动电源等“充电+放电”等双向电源应用场景需要。

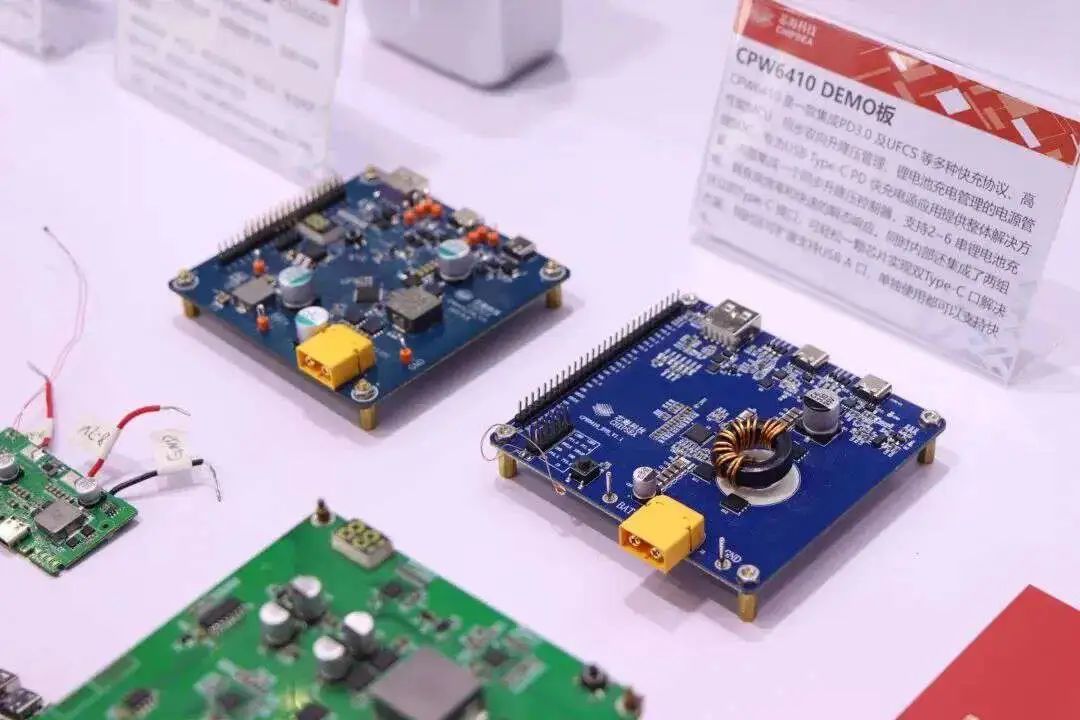

芯海 CPW6410

芯海CPW6410系列最高可支持2~8串电池，支持充电电池电压可设置，支持宽范围输出电压调整，最高支持36V，外置MOS、最大可以支持100W充放电，支持LED/数码管显示方式，支持免拆机C口固件升级，可随时更新快充协议以兼容下一代设备，具备全集成、高效率、高安全、低功耗、易开发等众多技术优势，是芯海科技在电源管理芯片的重要产品布局。

安全性方面，CPW6410使用了双向Buck-Boost技术，使得输入电压3~36V之内都能得到稳定的输出，无论输入电压高低，都可以确保电源的稳定，保护设备免受电压波动的影响。同时，CPW6410内置多种保护机制，参照严格标准设定过压、过流、短路、过温、低温等保护，确保设备任何环境下均能安全工作。

CPW6410的优秀表现，是由于其特有的外围精简设计。集成电压、电流检测模块以及内置12bit ADC，其高精度低温漂基准，集成电池电量计可实现精确度至百分之一的电量显示，同时能对电流、电压进行精确控制，有助于避免电流过大或者过小引发的设备可能存在的潜在安全隐患。

在快充协议方面，CPW6410除了集成UFCS快充协议之外，同时支持众多主流快充协议，能够满足主流至小众的更多设备快充需要。除此之外，CPW6410的休眠功耗小于150uA，大大增强了设备的待机能力。

ConvenientPower 易冲

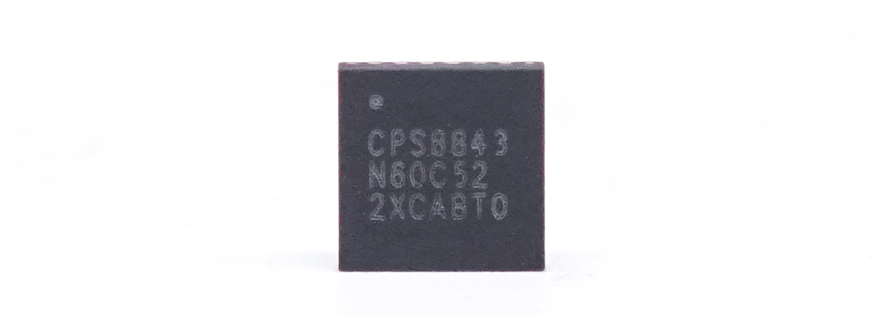

易冲 CPS8843

易冲旗下的 CPS8843 芯片成功获 UFCS 1.0 认证，并获得融合快速充电功能认证证书。经过各项功能测试， CPS8843 芯片符合UFCS 1.0的测试要求，满足融合快速充电功能认证实施规则的要求，成功通过 UFCS 1.0 认证。

该芯片采用 QFN-24(4x4mm) 封装工艺，可以有效减少PCB板的面积大小，内置MCU核和高精度A/DC、D/AC,并集成高精度恒压环路（CV loop）和恒流环路（CC loop），支持3.3V到21V 的宽电压输出，最大支持10A电流检测，方便未来更多产品更大功率的适配与应用，特有的VD检测功能，能检测初级交流电压，同时该IC带I2C和冗余的GPIO配置，可用来控制外围其他电路，增加了产品的灵活性。能够通过UFCS 1.0 60W输出认证，说明CPS8843芯片能够满足UFCS的电压电流精度需求，并且能够做到同SCP大功率超级快充相兼容。

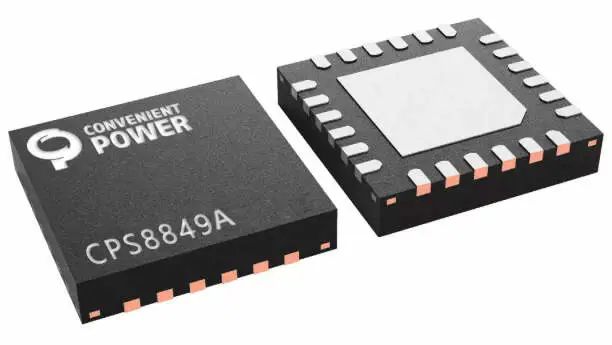

易冲 CPS8849A

CPS8849A是一款全新一代快充协议芯片产品，支持目前市面上流行的多种快充协议，可以满足用户对快速充电和高效能源管理的需求。

CPS8849A具有4种封装模式，可根据应用场景的不同灵活选择，更大范围的满足用户需求。此款芯片集成高精度恒压环(CV)和恒流环(CC)，以满足PPS、UFCS协议电压电流精度规范，能够更好的保护用户的设备和电池，保障使用安全性。

此外，CPS8849A支持AC/DC和DC/DC的多口扩展应用，支持市面上所有的主流快充协议，集成MTP，可通过Type-C进行软件升级，提供更加便捷的数据传输和软件更新方式，输出电压可达3V-22V。同时能够支持华为手机高压超级快充功能，对其他头部手机品牌产品也有较好支持。

Hynetek 慧能泰

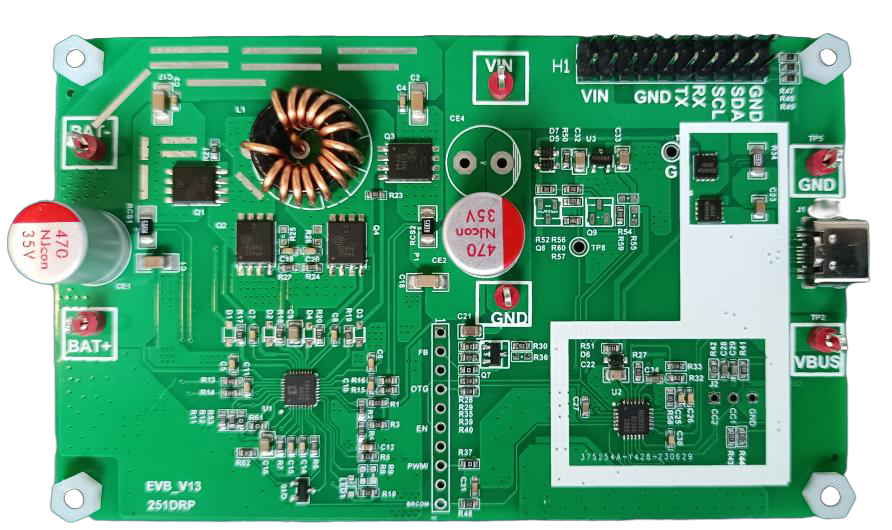

慧能泰 HUSB251

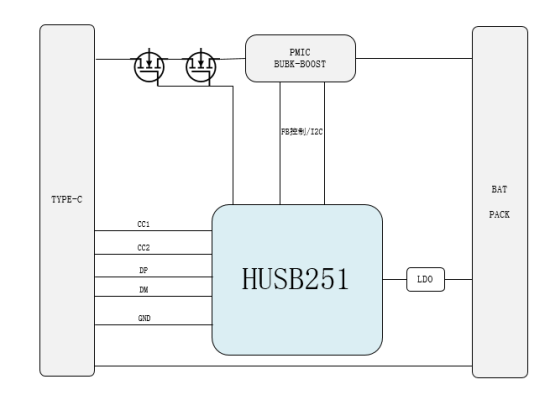

HUSB251是一款双向快充协议芯片，最大输出输入电压28V；通过固件配置可实现PPS、28V EPR FPDO和EPR AVS，及自定义PDO。当工作在Source模式下时，DPDM PHY支持可编程的专有协议：国内首个融合快充协议UFCS、BC1.2和5V2.4A、QC2.0/3.0+、AFC、FCP、SCP。当工作在Sink模式下时，DPDM PHY支持可编程的专有协议：UFCS、BC1.2、QC2.0/3.0+。

HUSB251具有32K EPPROM, 一组master/slave和UART, 独立DPDM PHY, PD PHY, 电压电流环路控制及通用的GPIO和ADC。可适用于电动工具、便携式储能、充电器、笔记本、平板等应用。

HUSB251 内置高性能32位 RISC-V 微处理器内核和32K EPPROM、8K RAM充足的空间供用户进行自定义开发，同时支持在线升级。

HUSB251使用了软硬结合的灵活可编程架构，内部采用 TCPM/TCPC 分层架构，用于Type-C 接口检测与数模电路控制。集成的PD PHY 层可实现BMC和CRC自动计算，同时可实现协议的冲突机制。

HUSB251芯片致力于打造开放平台和差异化应用的设计理念，设计人员可以更合理有效地利用芯片上 MCU 的资源，简化差异化应用软件的设计，缩短系统开发时间，同时更好地保证系统的实时性和可靠性，完美实现 PD+MCU 的应用开发。

INJOINIC 英集芯

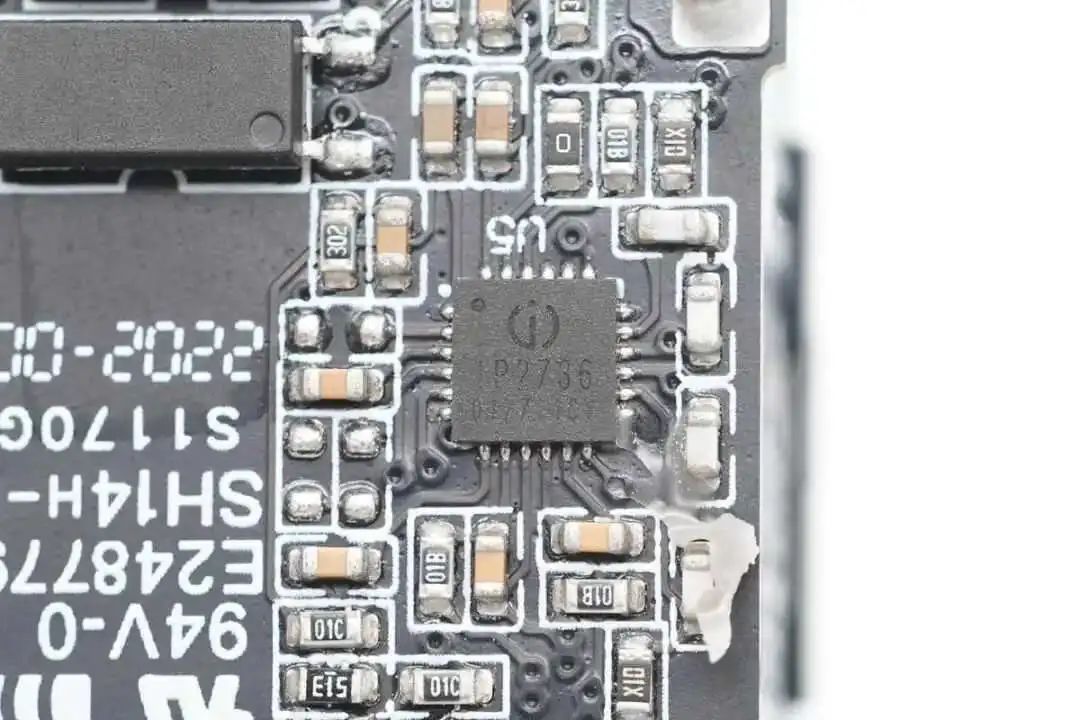

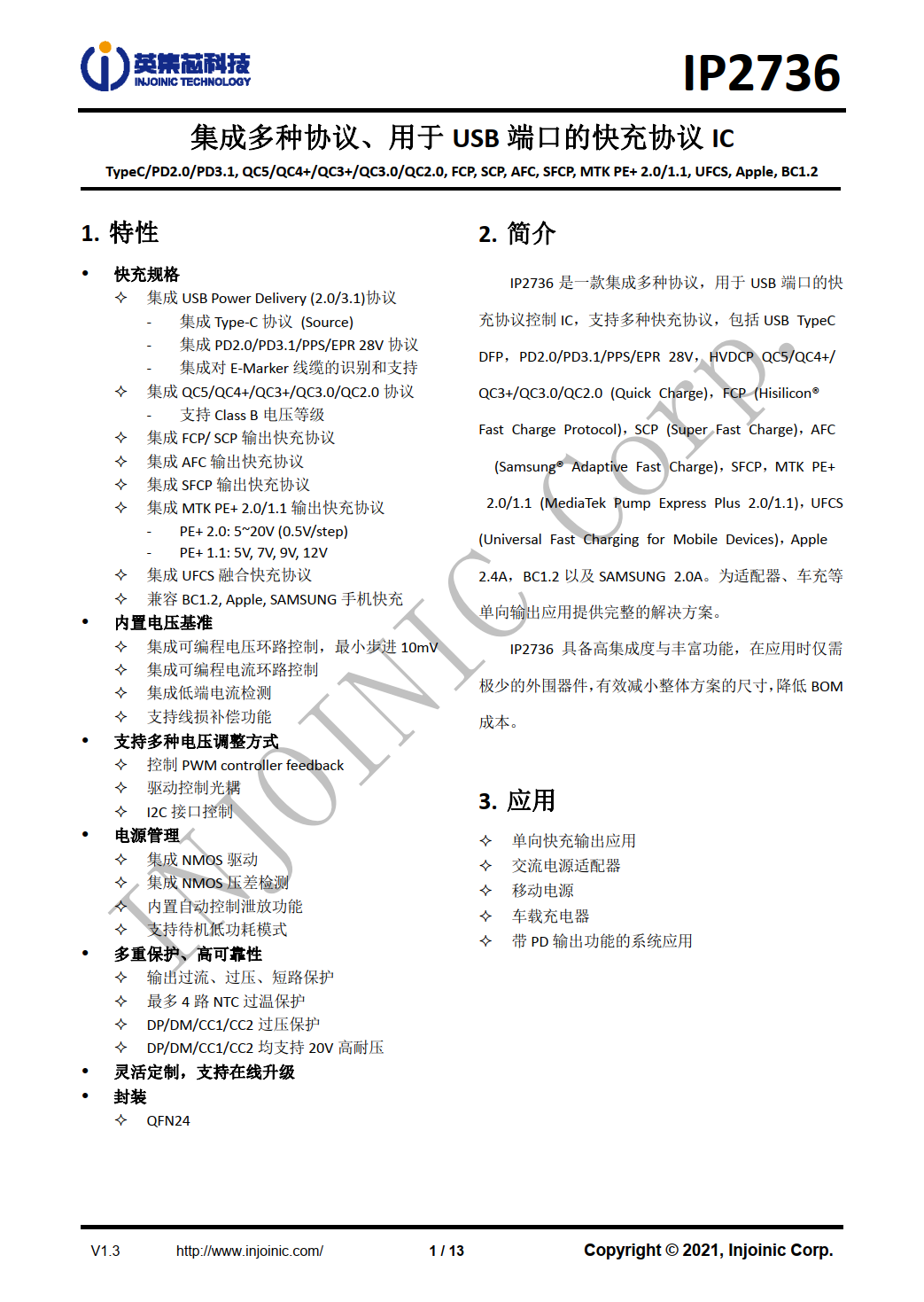

英集芯 IP2736

英集芯 IP2736 是一款用于 USB 端口的快充协议控制 IC，其成功获得了 UFCS 融合快速充电功能认证证书，是首批通过该项认证的产品，完全符合UFCS融合快充协议。

英集芯 IP2736 采用 QFN24 封装，内置电压基准，集成可编程电压环路控制，最小步进 10mV，集成可编程电流环路控制，集成低端电流检测，支持线损补偿。为适配器、车充等单向输出应用提供完整的解决方案。

英集芯 IP2736 支持控制 PWM controller feedback，支持驱动控制光耦，支持 I2C 接口控制。芯片具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。

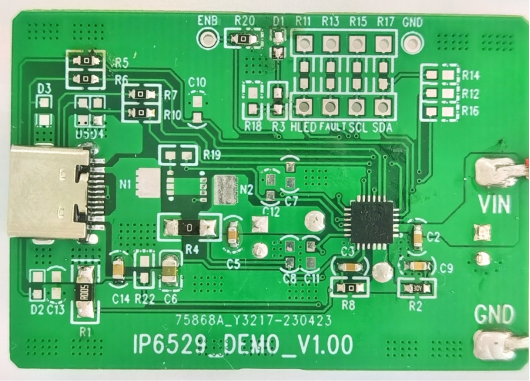

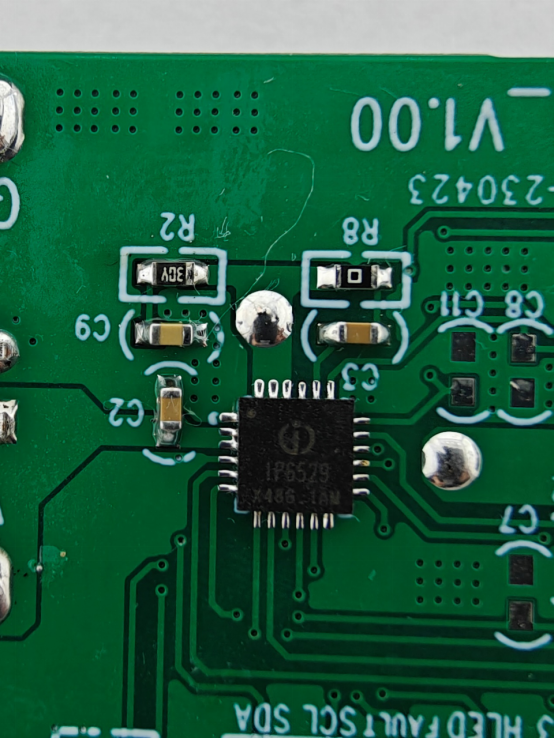

英集芯 IP6529

英集芯 IP6529 采用简洁的外围设计，集成I2C控制器，可以通过外部MCU 读取电压、电流、PDO等相关信息，同时可以对PDO进行再次配置，特别适合客户用于外带显示，例如数码管或者储存能带面板显示等相关应用。

同时，英集芯 IP6529 内置功率 MOS，输入电压范围是 7.3V 到 32V，输出电压范围是 3V 到 21V，能提供最大 45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：5V/3A，9V/3A。IP6529 的输出具有 CV/CC 特性，当输出电流小于设定值时进入CV 模式，输出电压恒定；当输出电流大于设定值时进入CC模式，随着输出电流的增大，输出电压会逐渐降低。

另外，英集芯 IP6529还具备多种保护功能，具有输入过压、欠压 保护，输出过流、过压、欠压、短路保护等功能，内置 12-bitADC，可以精确测量输入电压、输出电压电流以及芯片温度，可以通过IIC 来读取输出电压和输出电流的信息。同时，IP6529具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。

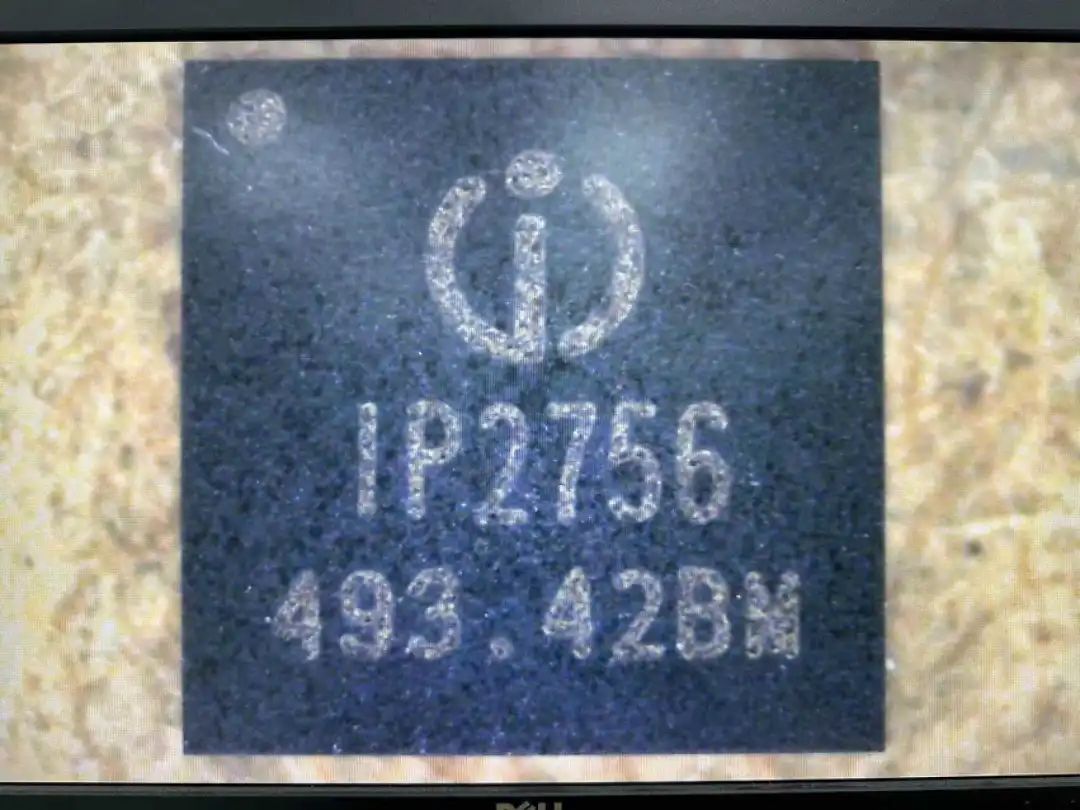

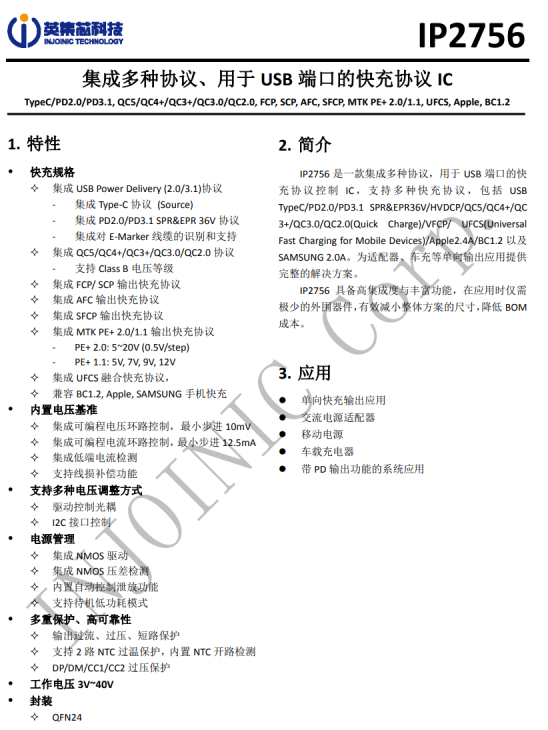

英集芯 IP2756

IP2756 是英集芯推出的第5代接口协议IC， 具备更高的系统可靠性、更强的扩展性，在将电压调节提升到10mv/step、电流调节提升到12.5mA/step的同时极具性价比，提供EPR36v N管应用支持，提供48v P管应用支持，同时提升了DM DP CC 的接口耐压等级，为客户带来更优体验。

与IP2736相比，IP2756提供更高的耐压等级，支持EPR 28v~36v和扩展的EPR 48v，更大的存储空间，可支持多协议应用，提供更高的ESD防护能力和更大的电流范围，具备高集成度与丰富功能，在应用时仅需极少的外围器件，能够有效减小整体方案的尺寸，降低 BOM成本。

英集芯IP2756的产品应用领域包括单向快充输出应用、交流电源适配器、移动电源、车载充电器、系统应用等，用于 USB 端口的快充协议控制 IC，支持多种快充协议，为适配器、车充等单向输出应用提供完整的解决方案。

ISMARTWARE 智融

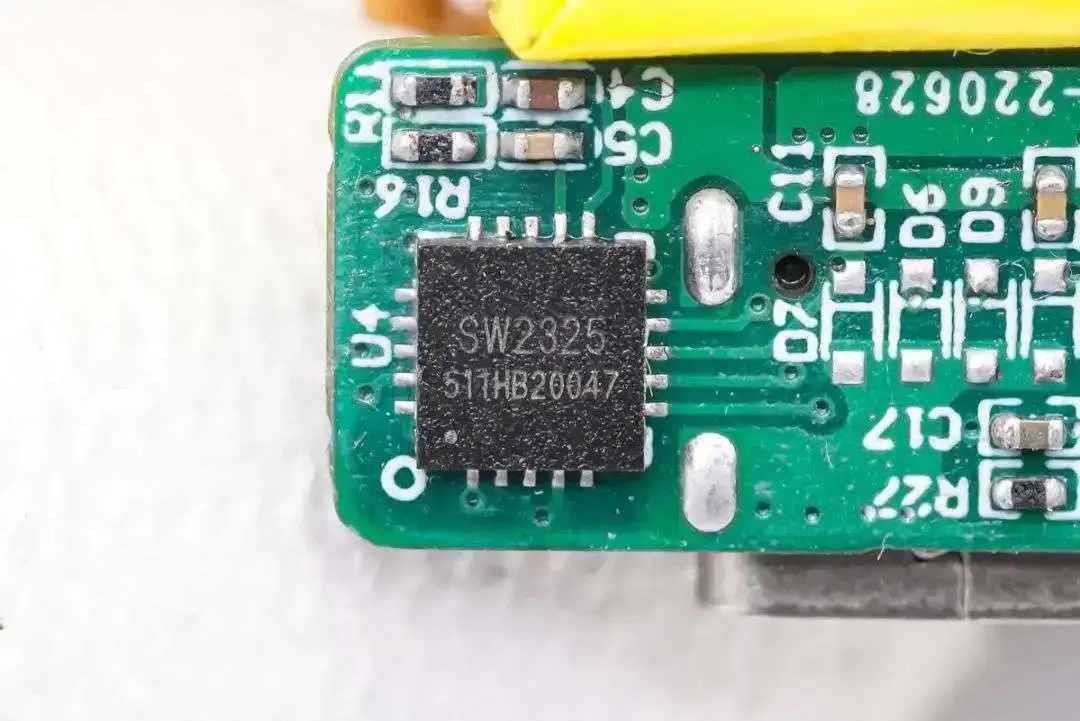

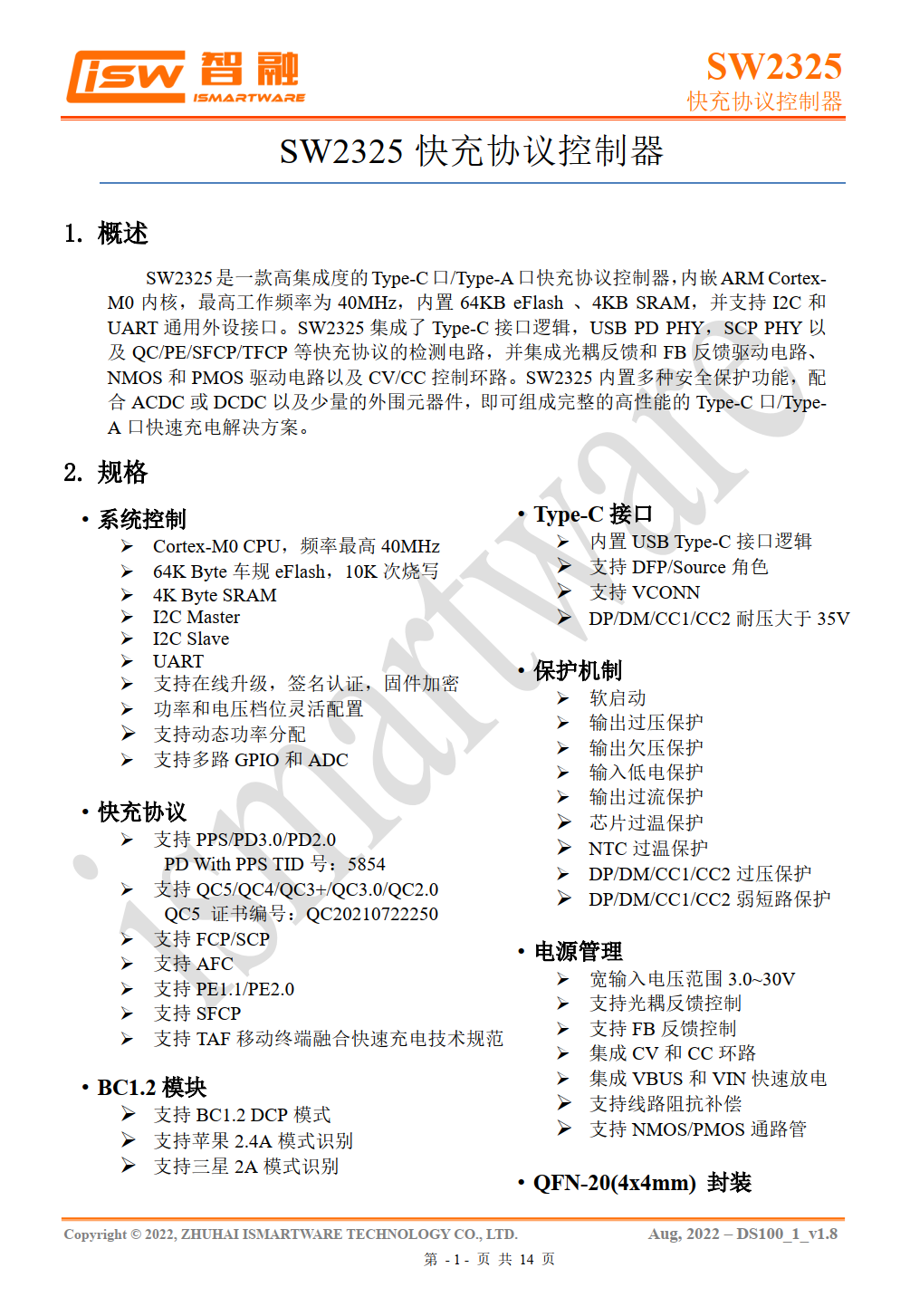

智融 SW2325

智融 SW2325 是一款兼容性非常强大的快充协议控制器，内置 40MHz 主频的 ARM M0 内核，内置车规级 64K eFlash+4K RAM。支持 3-30V 超宽输入电压范围。支持光耦反馈，FB 反馈和 I2C 反馈三种调压方式，并支持 I2C/UART 通用外设接口，支持二次开发。

智融 SW2325 采用 QFN-20 4X4mm 封装，其成功获得了 UFCS 融合快速充电功能认证证书，是首批通过该项认证的产品，完全符合UFCS融合快充协议。

智融 SW2325 支持多重保护功能，支持动态功率分配和固件加密，功能强大且全面，适用于车充，充电器等应用。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的 Type-C/Type-A 口快速充电解决方案。

智融 SW2325 作为一款高集成高性能的快充协议芯片，其内嵌的最高工作频率为 40MHz ARM的 Cortex-M0 内核拥有强大的运算能力，可以将特殊算法高效执行。所以 SW2325 可以支持灵活定义私有算法及移植加密数据包。能支持 UFCS 融合快充规范正是因为自身性能加上大容量存储支持，可以实现拓展的协议支持。

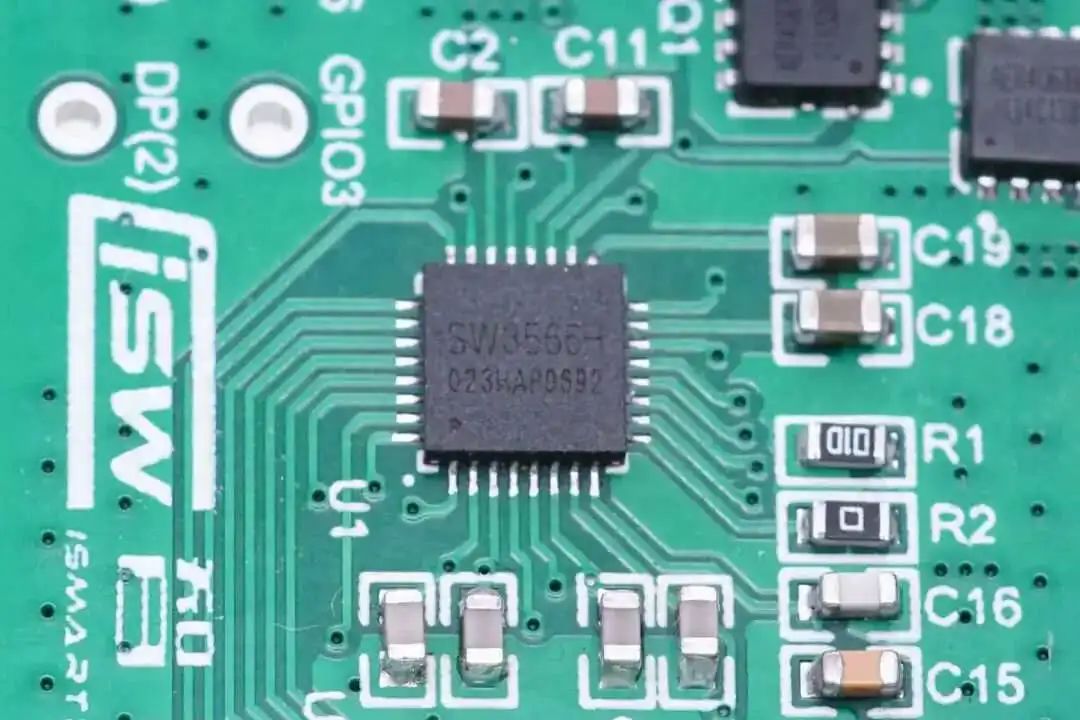

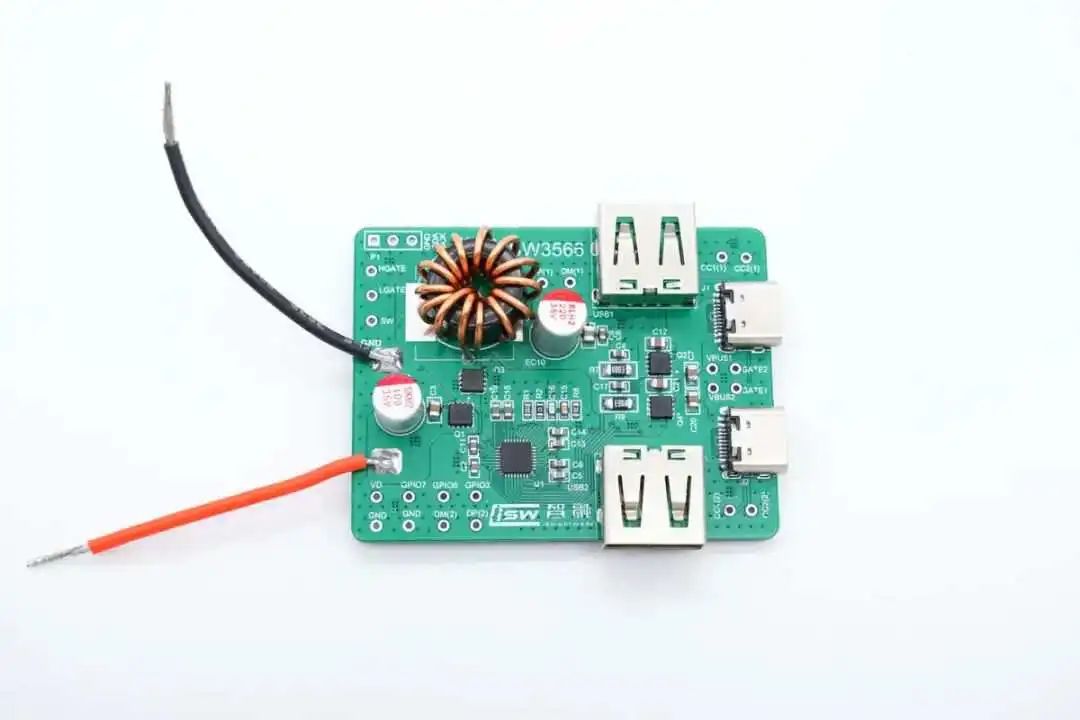

智融 SW3566H

智融SW3566H是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V 7A和28V 5A输出，支持UFCS快充协议，支持快充协议定制，最大支持140W输出功率。

智融SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为125KHz 、180KHz、333KHz、500KHz，支持PWM和PFM工作模式。输出电压电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压、输出电流、芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

此外，SW3566H支持最高36V输入电压，最高输出电流7A，芯片内置软启动、输入过压/欠压保护、输出过压/欠压保护、输出过流/短路保护、DP/DM/CC过压保护、芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装方式，可以获得更高效的散热和更低的PCB占板面积。

RENESAS 瑞萨

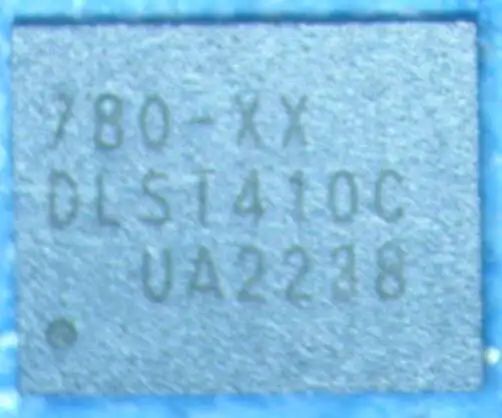

瑞萨 iw780

iW780 是一款AC/DC 二次侧控制器产品，支持业内多种 D+/D- 快充协议，将二次侧环路调节控制器、接口协议控制器、USB VBUS 驱动器集成到单个 IC 中。

iW780 具有用于多种协议的内部 MCU 和硬件接口，允许对支持快充或 D+/D- 协议的移动设备 (MD) 进行快速充电，并自动区分不同的协议。iW780位于交流/直流电源的次级侧，允许为多级输出电压和电流配置适配器。

iW780 能够实时测量输出电压和负载电流，测量结果被发送到数字补偿器，用于反激式转换器的闭环控制。补偿器产生的数字控制信号转换为模拟信号，通过光耦合器传送给主控制器。iW780 可与 Dialog 的高功率密度 ZVS 反激初级控制器搭配使用，以实现高效率、低空载功耗、精确的电压/电流控制和快速的动态负载响应。

RICHTEK 立锜

立锜 RT7202KLA

立锜 RT7202KLA 协议芯片是一颗支持功率分配和 20V 输出的可程控多协议控制器，内部集成的 MCU 可通过 CC1/CC2/D+/D- 接口对各种协议进行处理，包含反馈补偿和内部稳压器的可编程控制器，其设计针对快充系统使用的离线式高功率密度 AC/DC 转换器进行，通过 I2C 总线上的 Master/Slave 通讯实现对输出功率的分配。它将反馈补偿网络内建于其中，减少了外部元件数量，具有更好的瞬态响应能力。可应用在多端口的电源适配器、多端口的车用充电器、USB-C 快充协议的充电器等产品上，能够适配厂商多种产品设计的需求。

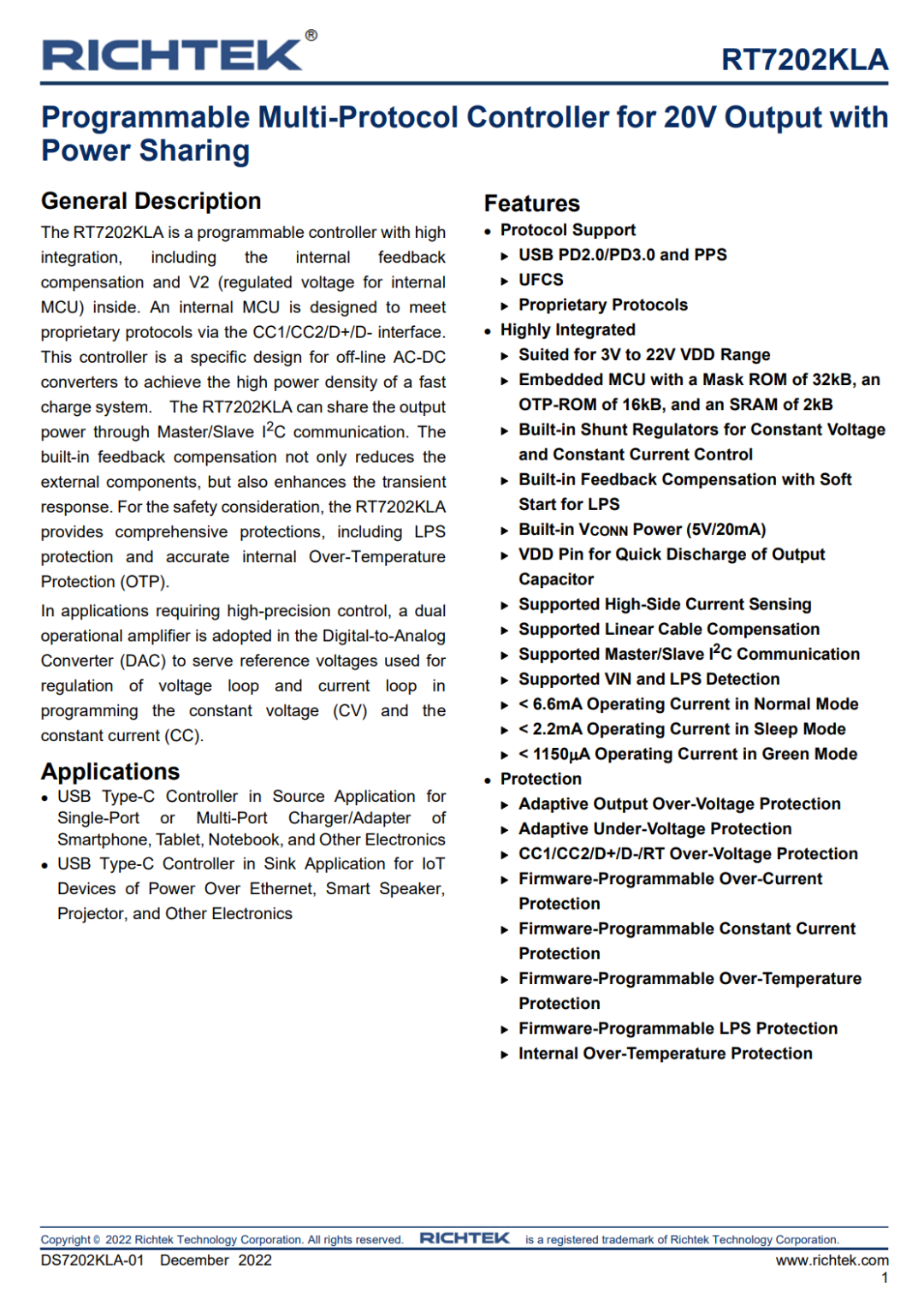

立锜 RT7202KLA 协议芯片的规格信息，通过规格书知道，RT7202KLA 带有完善的保护性设计，其中包括 LPS 保护和精准的内部过热保护功能。为满足高精度控制应用的需要，它在数模转换环节使用了两个运算放大器来生成参考电压供电压调节回路和电流调节回路使用以形成可程控的恒压、恒流控制。

立锜 RTQ7882

RTQ7882-QT（商用版本为RT7882）这款芯片专为车用充电器而设计，将UFCS和控制器与降压-升压 (Buck-Boost) 控制器完美结合，为车用系统带来更高效且灵活的充电选择。

RTQ7882-QT采用外接场效电晶体(MOSFET 开关) 的设计，拥有高效率和优异的散热性能，在一般工作温度下可提供27W到100W的输出功率，并支援4.5V到30V的输入电压范围，输出电压可在3.3V-21V 间调节，满足智能手机和笔记本电脑充电的需求。此外，具备36V 抛负载 (load dump) 效应保护的能力，确保在车用场合的稳定性和安全性。

内建MCU让RTQ7882-QT具有强大的程序控制能力，拥有32k的Flash和32k的ROM，可对通讯、电压转换进行处理和控制，具有完整保护功能，也可自定义所需功能，可将高清影像讯号投屏至车内的大屏幕，提供更多的应用可能性。另外，RTQ7882-QT还能够完全支援其他不同充电规格和私有协议定制，提供广泛的充电选择。

RTQ7882-QT也整合了VCON、LDO、输出放电电阻、驱动输出阻断N-MOSFET开关的电荷泵等功能，进一步提升产品的整体性能。此外，立锜科技的RTQ7880/1/2-QT系列产品在双口应用皆可支援频率相位同步，能有效降低整体EMI干扰，提供客户设计便利性与缩减方案体积。

RTQ7882-QT是立锜首款通过UFCS融合快充认证的车用充电器电源解决方案，标志着立锜科技在汽车电子应用领域持续的创新和突破，为用户带来更智能的充电体验。

ROCKCHIP 瑞芯微

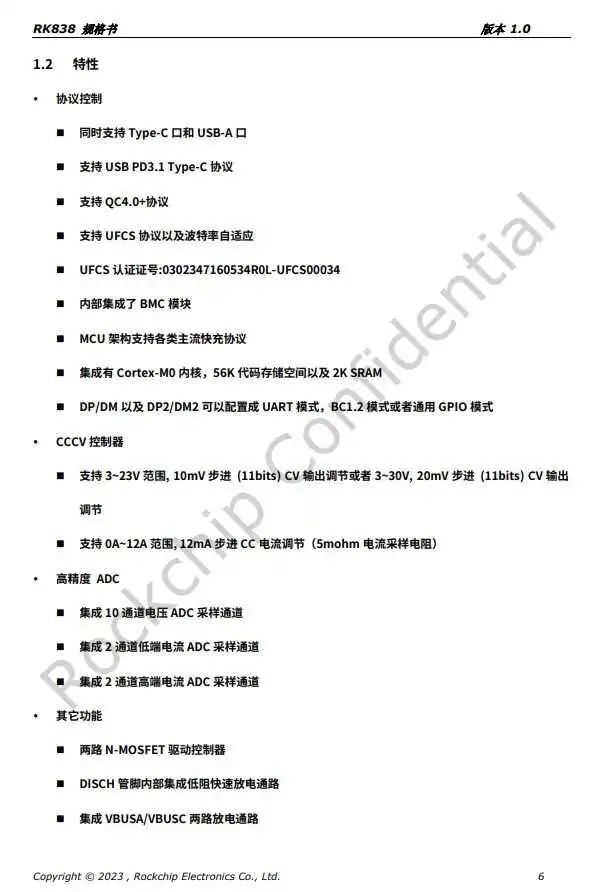

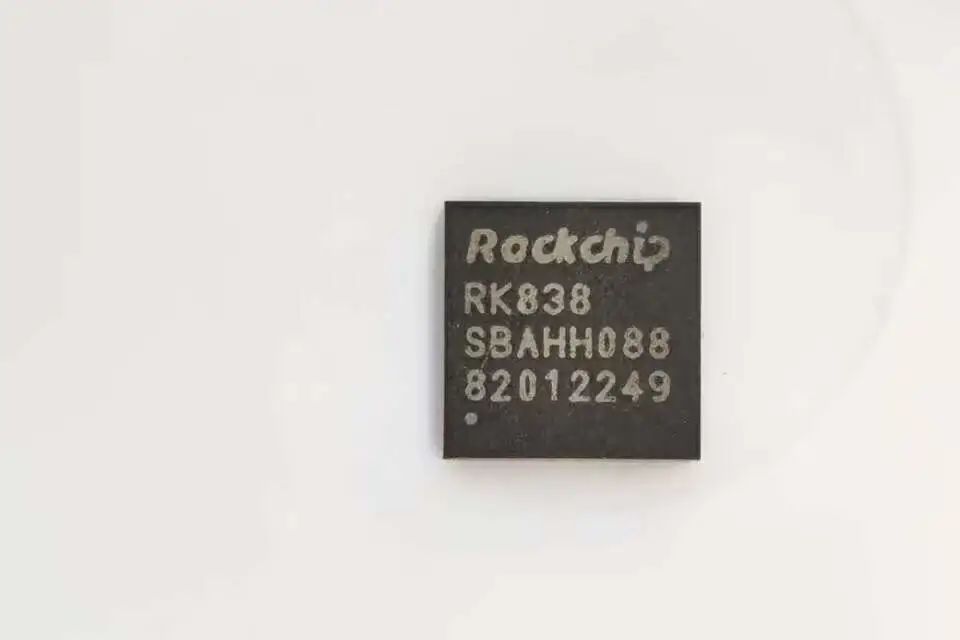

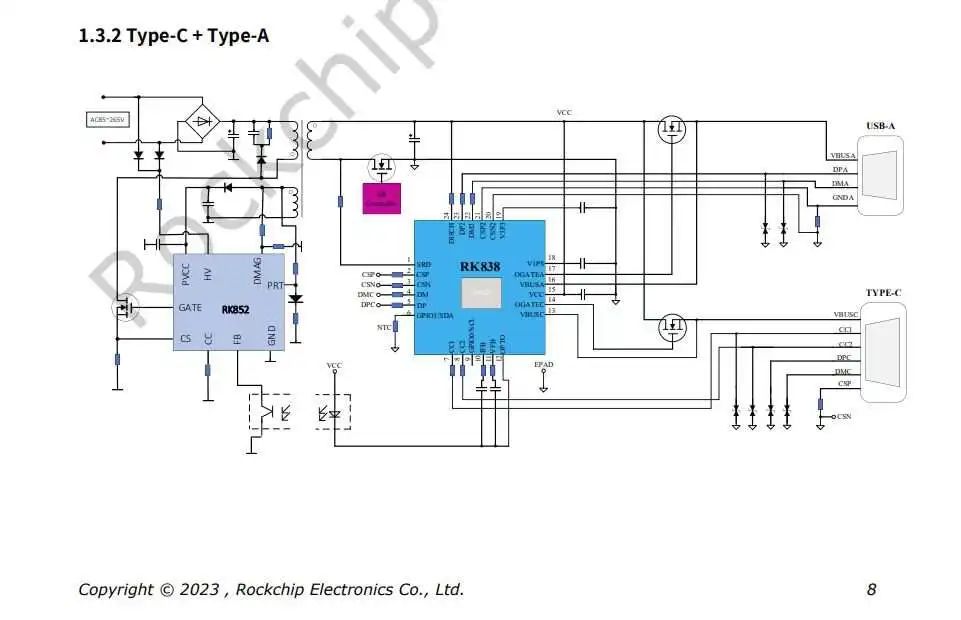

瑞芯微 RK838

瑞芯微RK838内置Cortex-M0内核，支持USB-A与USB-C双口快充，支持UFCS以及市面上多种主流快充协议，可以实现最高240W的充电功率，支持高精度的恒压恒流控制和超低的待机功耗。

RK838采用了MCU架构，内部集成Cortex-M0内核，56K大容量的flash存储空间，2K的SRAM空间，用户可以实现多协议代码存储和各类自定义保护等功能。RK838支持3.3-30V的恒压输出，可实现0-12A的恒流支持，其中恒流在5A以内时，误差小于±50mA。

RK838内置了完善的保护功能，其中 CC1/CC2/DP/DM/DP2/DPM2 引脚均支持30V耐压，可有效防止损坏的数据线造成产品损坏，且支持过压后快速关断输出。芯片还内置了过流保护、过压保护、欠压保护和过热保护，确保使用安全。

RK838采用QFN4*4-24pin封装，节省面积，可以实现5V0.6mA的超低待机功耗，支持过流保护、过压保护、欠压保护和过热保护等多种保护措施，具有恒流精度高、超低待机功耗等优点。

SOUTHCHIP 南芯

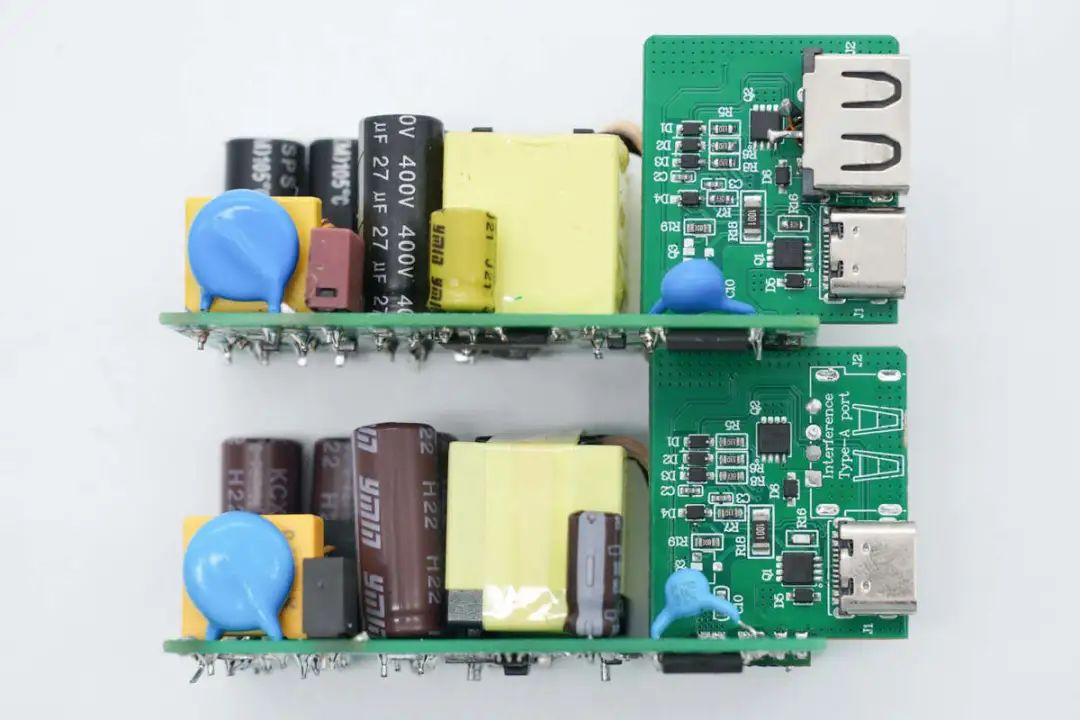

南芯 SC2101BSGER

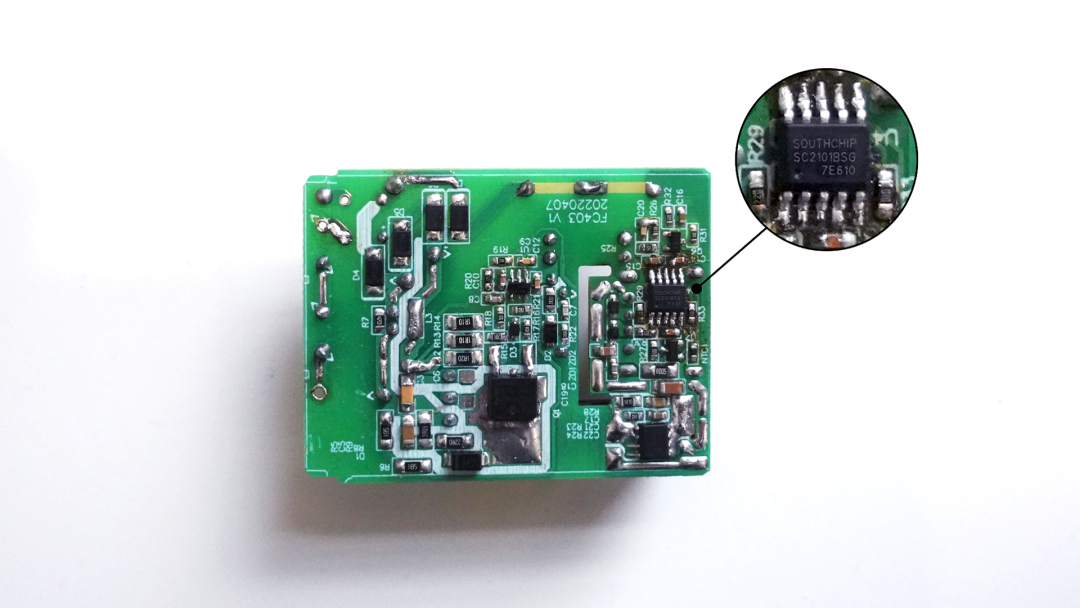

SC2101B 集成了 VBUS 放电路径、可编程反馈补偿、电压传感、10 位高性能 ADC、双 10 位 DAC、I2C 接口和保护电路，从而最大限度地减少了外部组件。SC2101B 集成了嵌入式 32 位高性能微控制器，具有24k-ByteOTP 和 2k-ByteRAM，为许多应用程序提供了经济有效的解决方案。

SC2101B 支持过压保护、欠压保护、过流保护、短路保护、过温保护、DPDM 过压保护、短路保护等多重保护机制，有效保证系统稳定可靠运行， 采用 SSOP-10 封装，友好兼容单层板布局，为极致成本打下坚实基础,可广泛应用于墙壁适配器和电源板等应用。

南芯 SC2155A

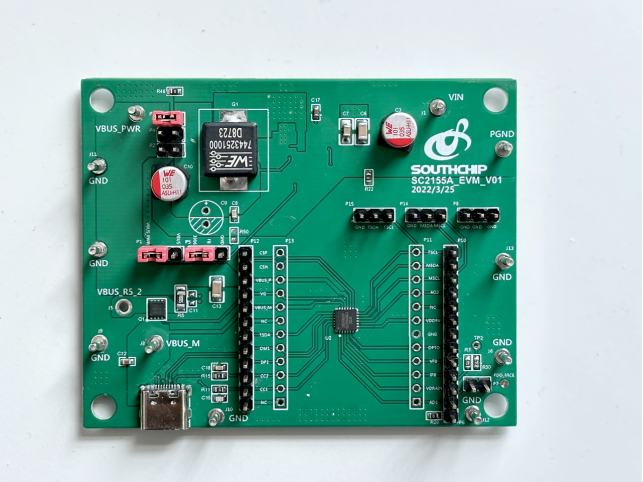

SC2155A 通过集成基带PHY、Type-C 检测、DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流传感、10 位高性能 ADC、用于 CC/CV 调节的双 10 位dac、NMOS 门驱动器、I2C 接口、UART 接口和保护电路，从而最大限度地减少了外部组件。

SC2155A 集成了一个 32 位高性能微控制器核心，具有 48k-Byte 的 MTP 和 3k-Byte 的 RAM，为许多应用程序提供了高效的解决方案。SC2155A 预留独立空间存储芯片 ID 码，满足客户精准的防伪溯源需求。

SC2155A 支持过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)、DPDM 过压保护(DPDM OVP)、CC 过压保护(CCOVP)、VCONN 过压保护(VCONN OVP)、VCONN 过流保护(VCONN OCP)、VCONN 短路保护(VCONN SCP)等多种保护机制，有效保证系统稳定可靠运行， 采用 24-pin QFN 4mm×4mm×0.75mm 封装，可广泛应用于墙壁适配器、旅行适配器等领域。

南芯 SC9712

SC9712 是一款高集成度的双端口快充SoC，支持多种快充协议，集成36V 高效同步降压控制器，并带有一组Type C 接口和两组DPDM 快速充电协议接口，能够最大限度减少外部组件，支持UFCS快充协议。

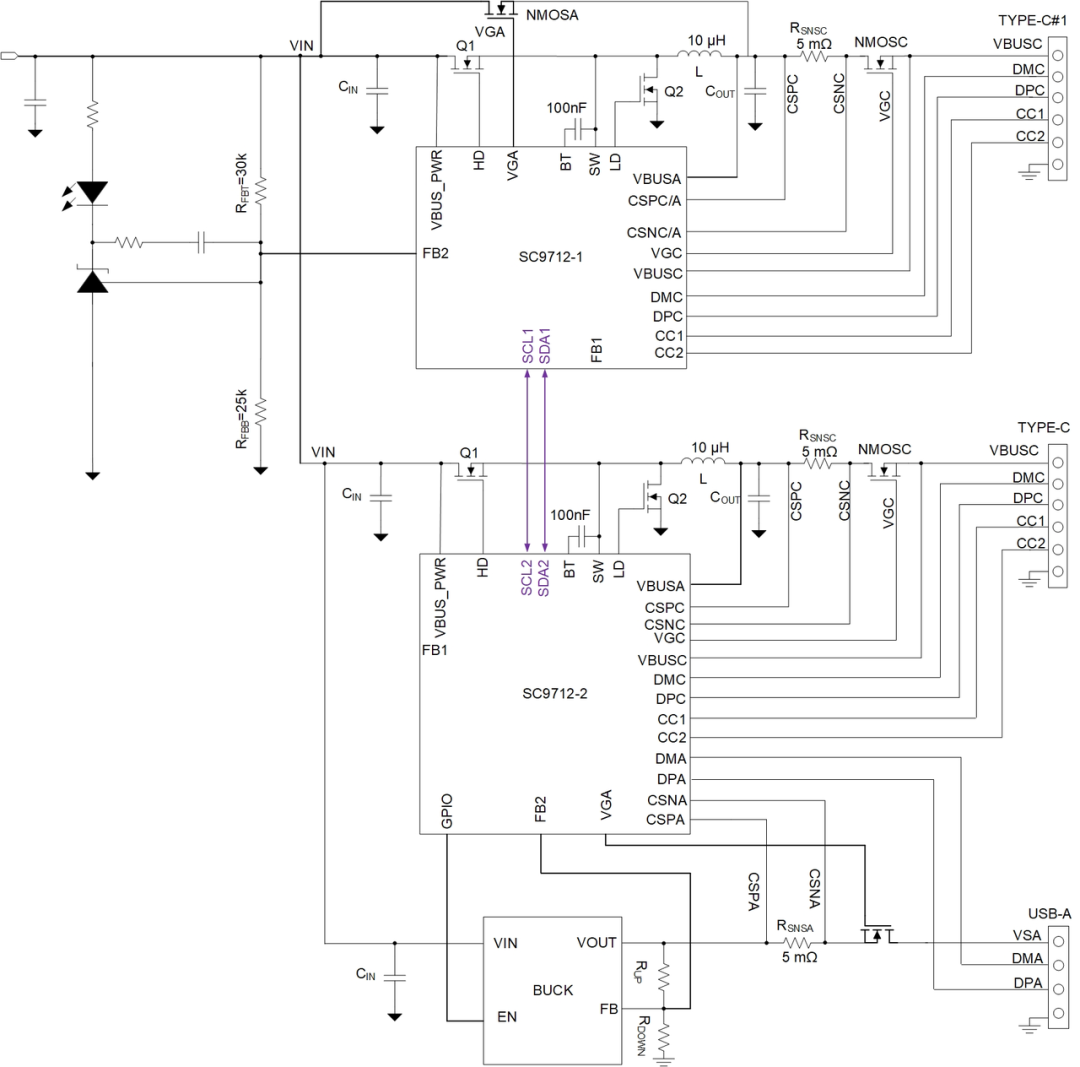

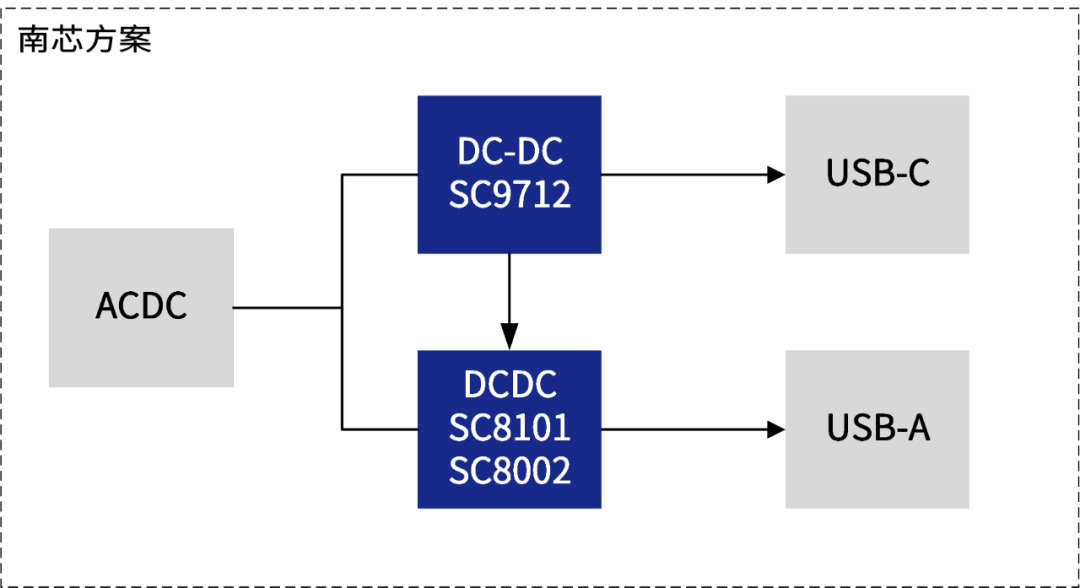

SC9712 支持双芯片协同工作，实现双C口快速充电，且2C1A 配置无需MCU控制。两个SC9712 芯片可相互通信，实现单端口工作时全功率输出，双端口同时工作时自动分配功率。

SC9712 支持高达140W 的总输出功率，双端口输出全部支持CC/CV 模式，NTC 温度监控，并提供多种保护机制，包括过压保护、过流保护、短路保护、过温保护，有效保护芯片和系统。采用32pin 4mm X 4mm QFN 封装。

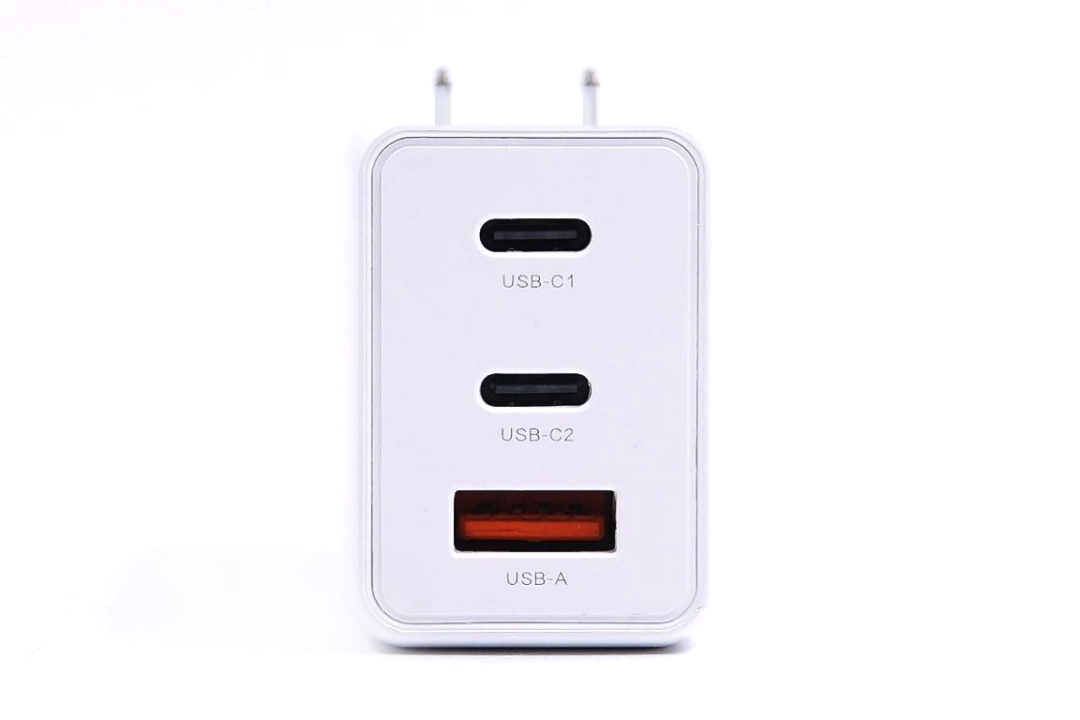

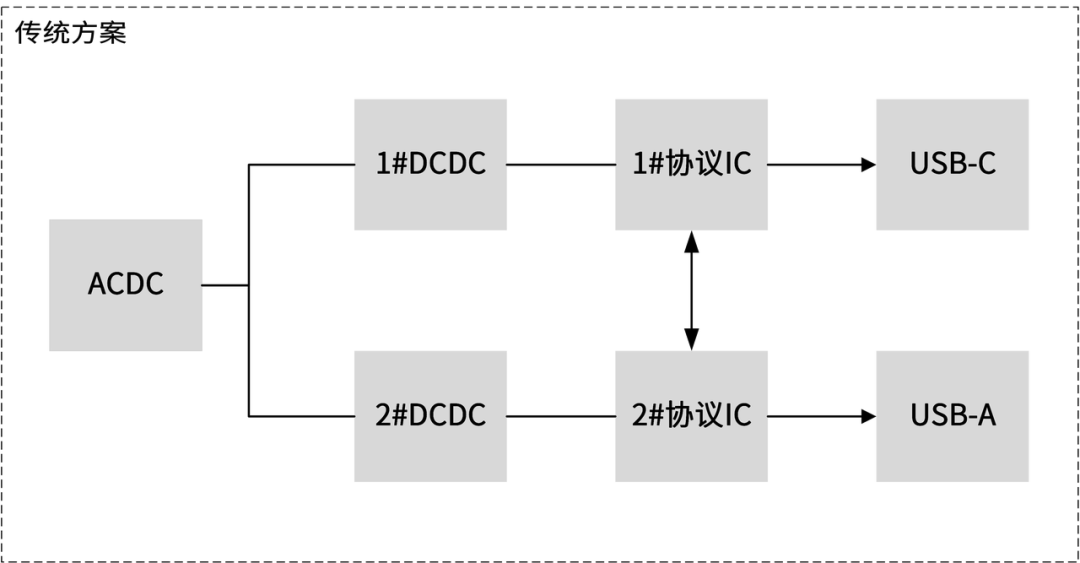

相较于传统双口充方案，选用SC9712 可节省3颗芯片，大大精简多口快充充电器的电路设计，易于产品开发，实现双USB 口(1C1A, Type C + USB A)快速充电。能为电脑、平板电脑、手机等便携式设备提供高达140W(28V 5A)的充电功率，不仅提升了用户使用体验，同时产品体积和生产成本也得到降低。SC9712 主要应用于多口适配器、车载充电器、快充排插等多口充设备。

TMI 拓尔微

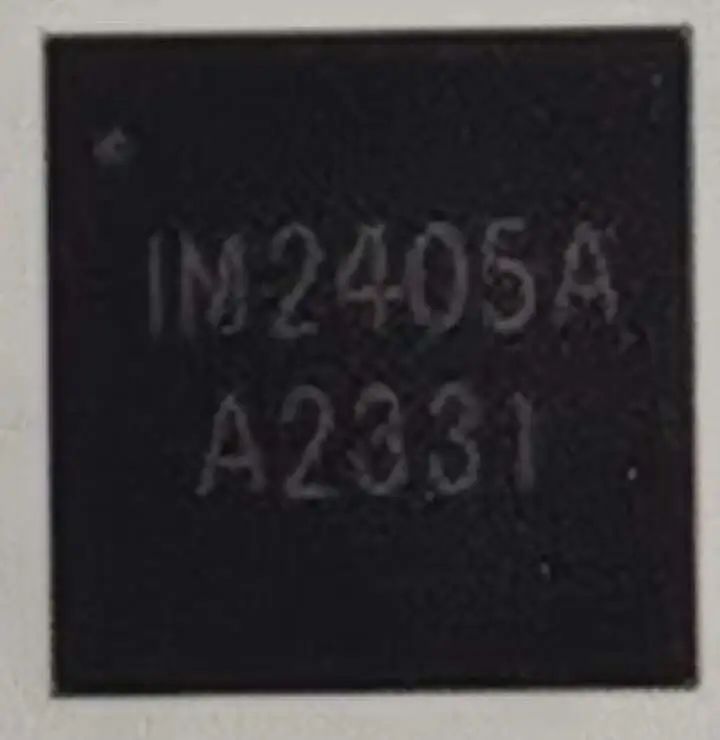

拓尔微 IM2405A

拓尔微IM2405A作为新一代快充芯片，集成多种市面主流快充协议，兼容性强，已获得UFCS功能认证，可以满足手机和其它设备对快充技术越来越高的要求。

IM2405A采用小尺寸QFN-16（4mm*4mm)封装，其紧凑的封装和简洁的外围设备使布局更加方便。IM2405A快充协议芯片内置OTP；支持12C接口实现多机互联；两路11-bitDAC提供高精度CC/CV输出；支持外部电阻设置6组不同PDO输出。

IM2405A还支持VCONN和e-Marker检测；集成外挂NMOS开关的驱动和VBUS放电功能；CC1/CC2耐压30V以上；CC1/CC2/DP/DM卓越ESD设计无需外加RC即可过BMC认证和HBM 8KV。

IM2405A搭配拓尔微其它协议芯片，可轻松实现多口扩展：

2C应用

两个IM2405A配合使用，可轻松实现2C应用需求。独特的片间通信方式，可支持智能功率分配，实时功率分配等。两个IM2405A无需区分主从，方便用户生产管理。

2C1A应用

除此之外，IM2405A搭配IM2413使用，可轻松实现2C1A应用需求。外围精简，两个芯片间只需单线连接就可实现智能功率分配，同时，此方案可以支持C1，C2和A口同时快速充电，为多设备提供快速充电的场景提供了高效的解决方案。

终端快充行业协会总结

UFCS 融合快充协议成为快充行业通用的快充标准，能够实现快充市场大一统。在提升用户充电体验的同时，推动各方面的节能环保。随着更多终端产品及其它设备加入 UFCS 融合快充大家庭，跨品牌快充加速普及，融合快充标准大一统格局指日可待。

如想查询更多资讯，欢迎关注终端快充行业协会公众号（终端快充行业协会）与其官网（www.ufcs.com），为您带来更多惊喜。
