前言

最近充电头网拿到了一款18W电源适配器，制造商是深圳市共进电子股份有限公司，说起这家公司可不简单，其前身“同维”起步于1991年，2015年2月公司在上交所A股市场上市，证券代码为“共进股份603118”。下面充电头网就对这款电源适配器进行拆解，看看做工用料如何。

共进电子18W电源适配器外观

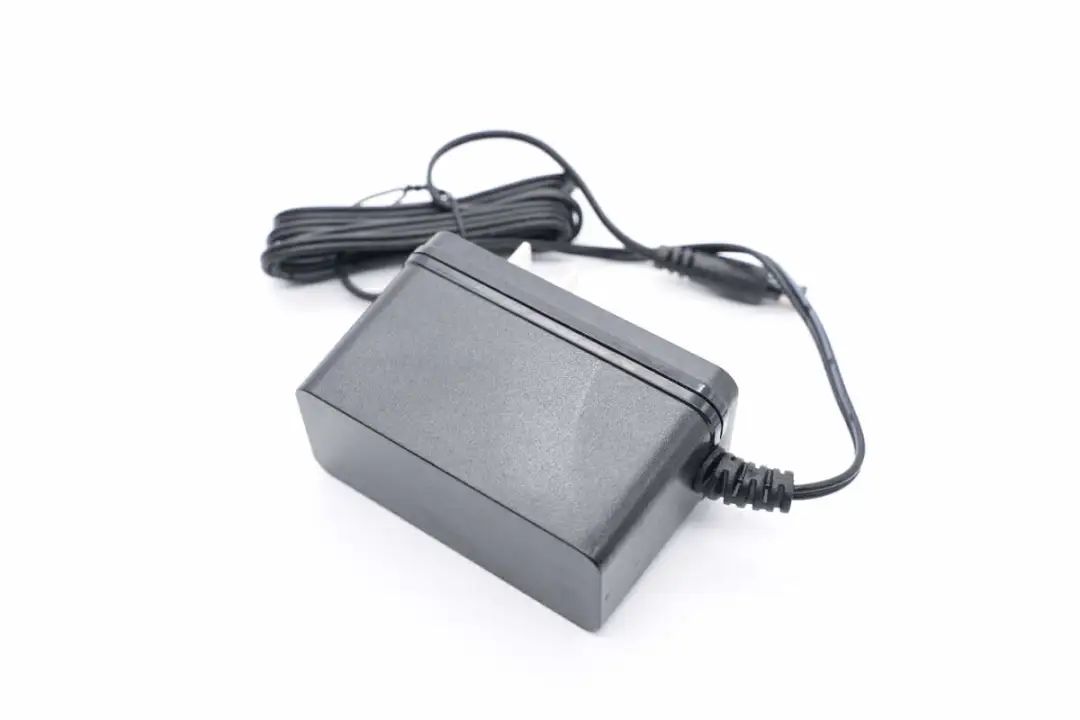

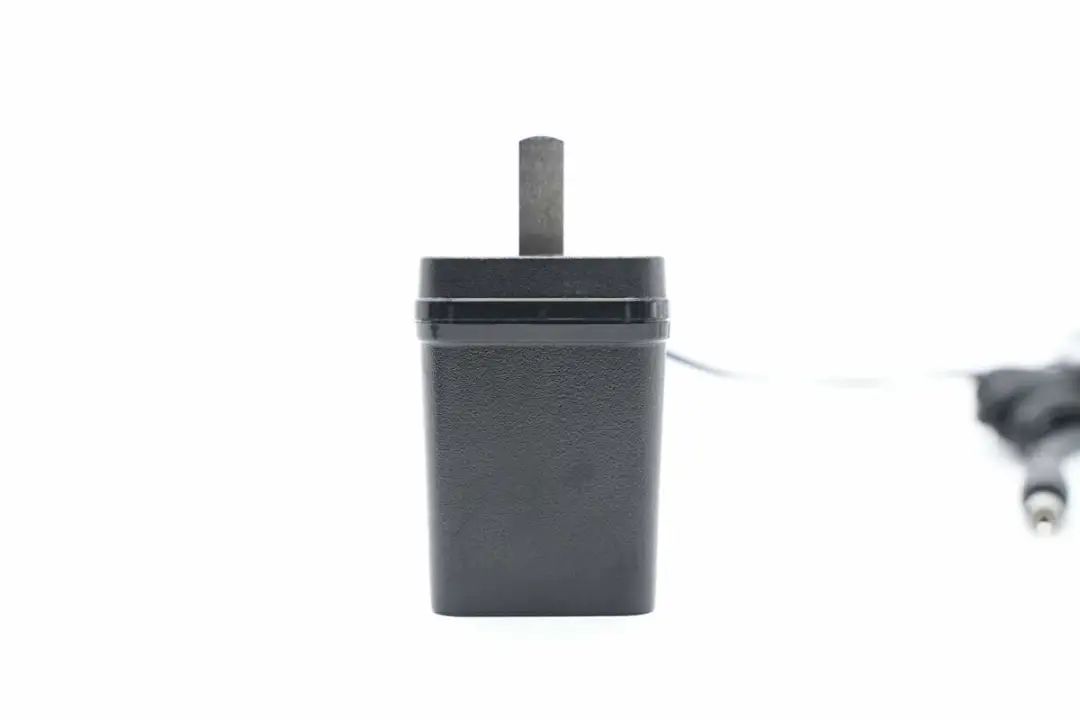

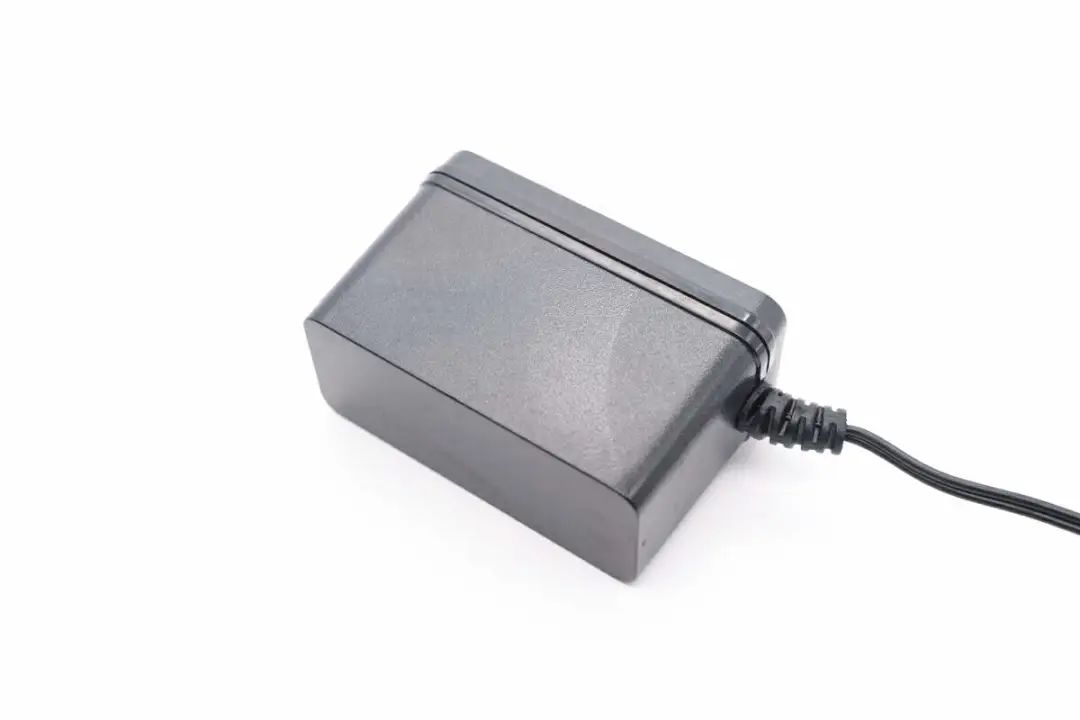

共进电子18W电源适配器机身为长方体造型，上下两部分外壳拼接超声波焊接封装，自带DC输出线缆。

机身外壳主体磨砂抗指纹，上下外壳拼接处亮面处理。

输入端配备固定国标插脚。

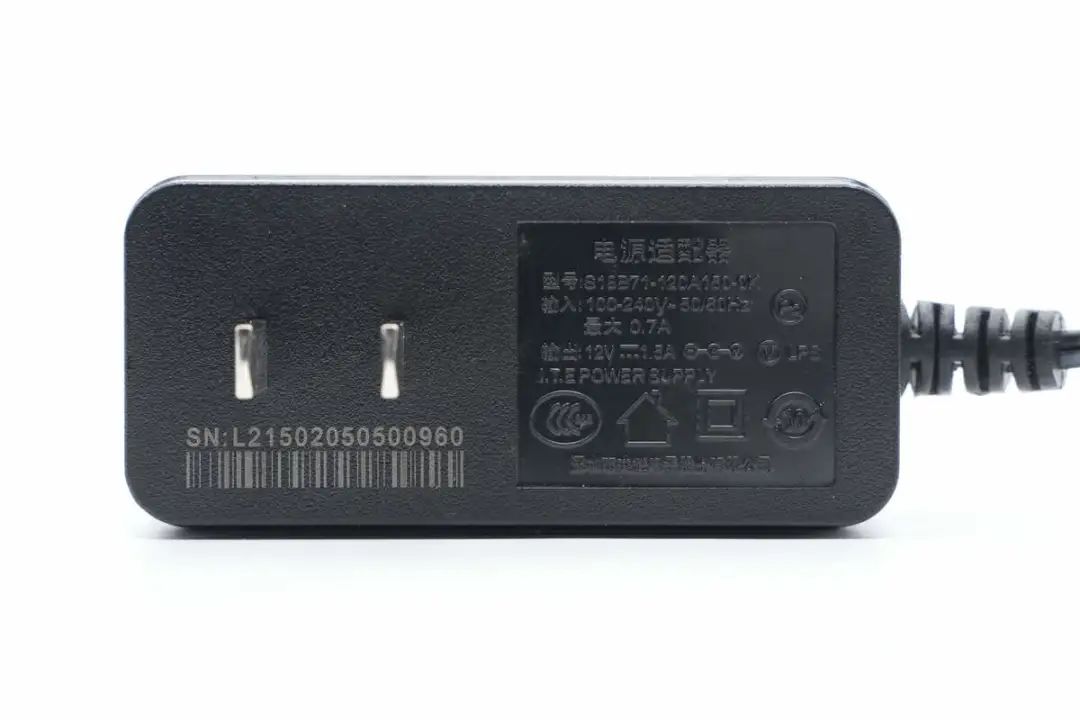

底部外壳有适配器参数

型号：S18B71-120A150-0K

输入：100-240V~50/60Hz 0.7A Max

输出：12V1.5A

制造商：深圳市共进电子股份有限公司

适配器通过了CCC认证。

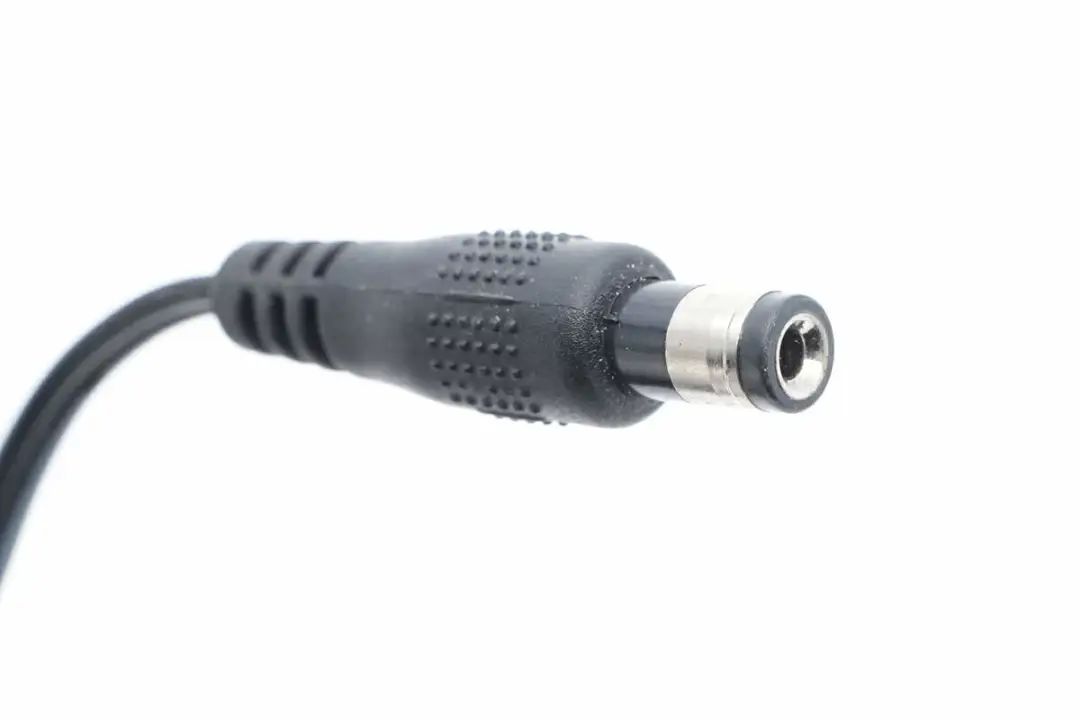

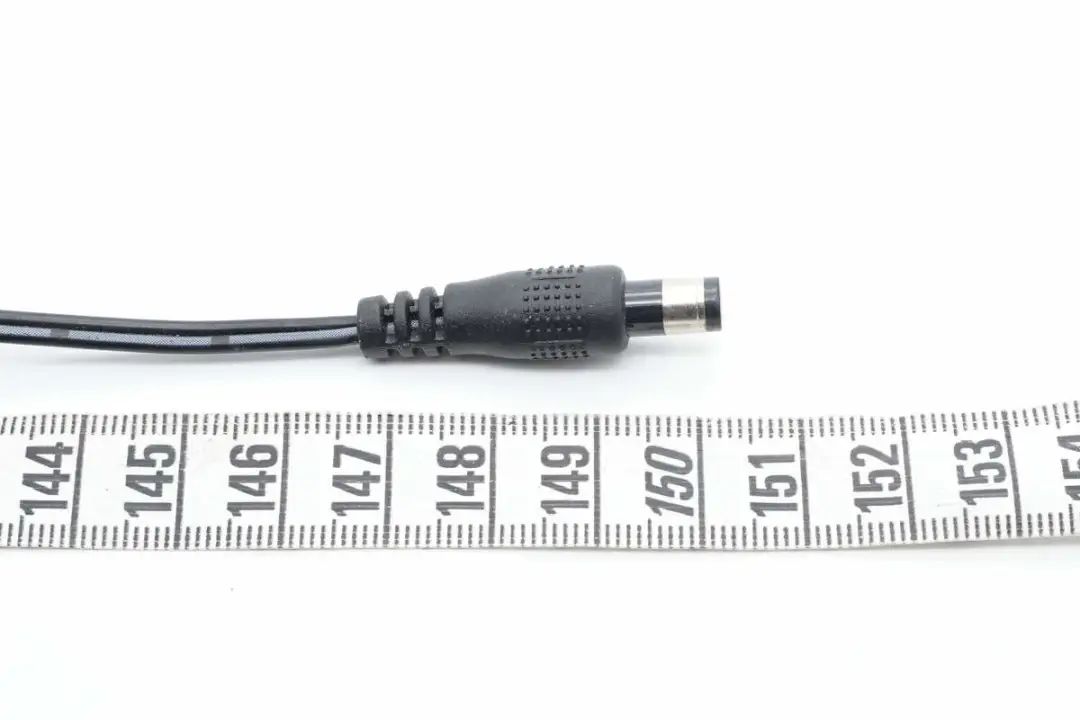

输出线缆线头特写，外壳上设计有凸齿方便插拔。

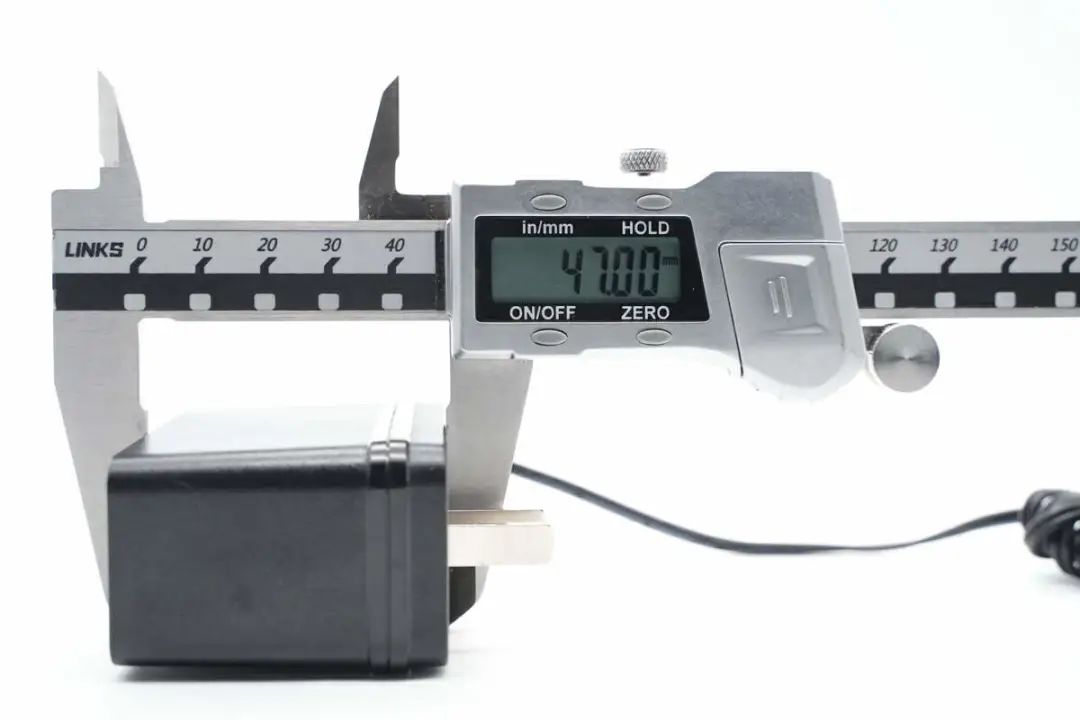

测得机身高度为47mm。

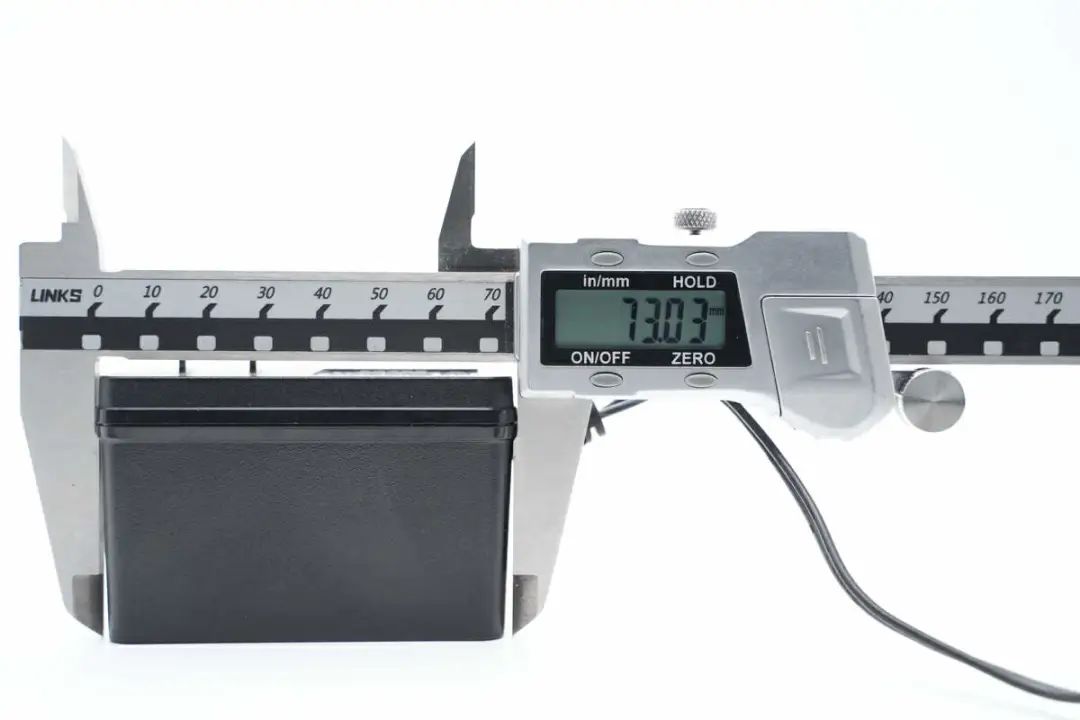

宽度为73.03mm。

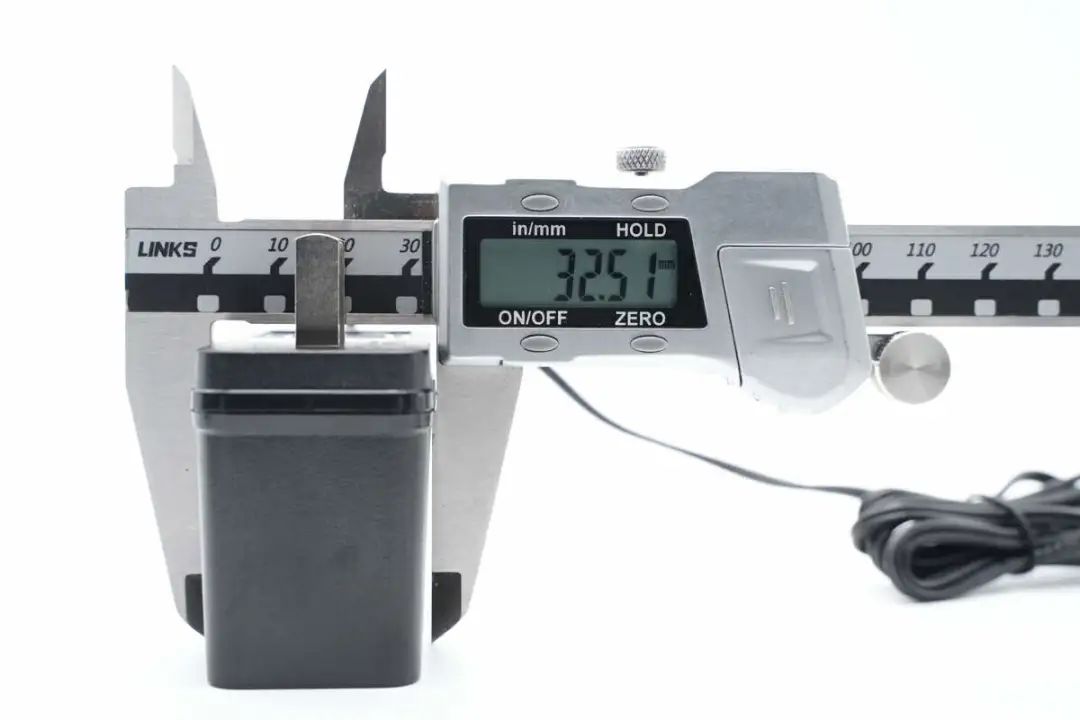

厚度为32.51mm。

线缆长度约为1.5米。

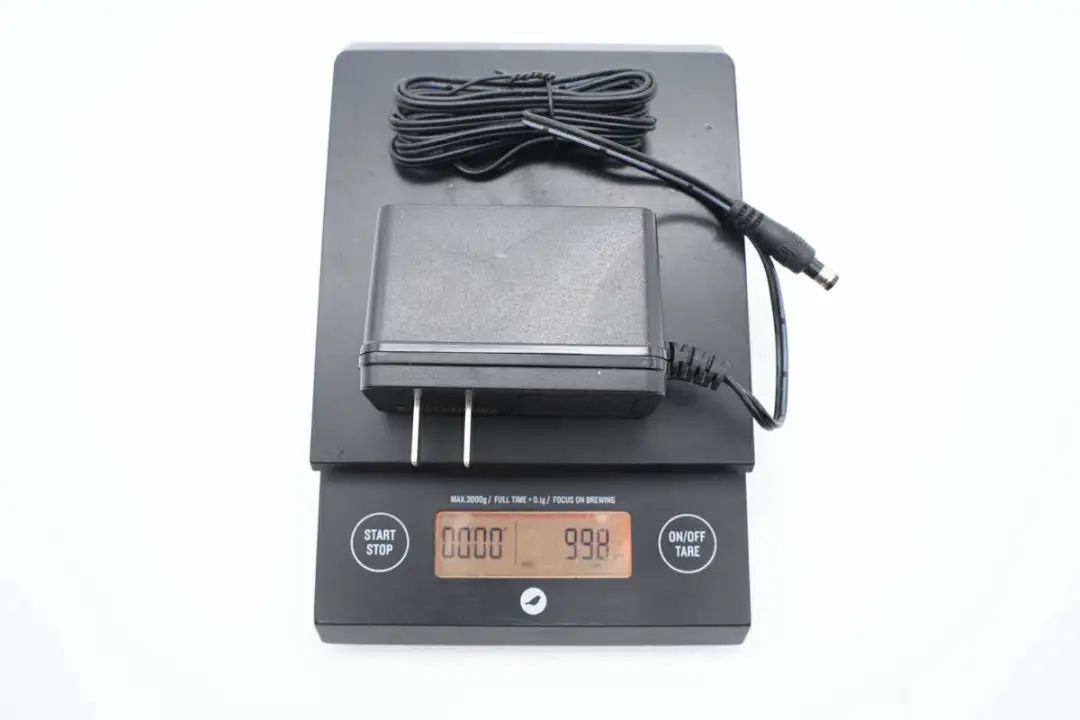

另外适配器净重约为100g。

共进电子18W电源适配器拆解

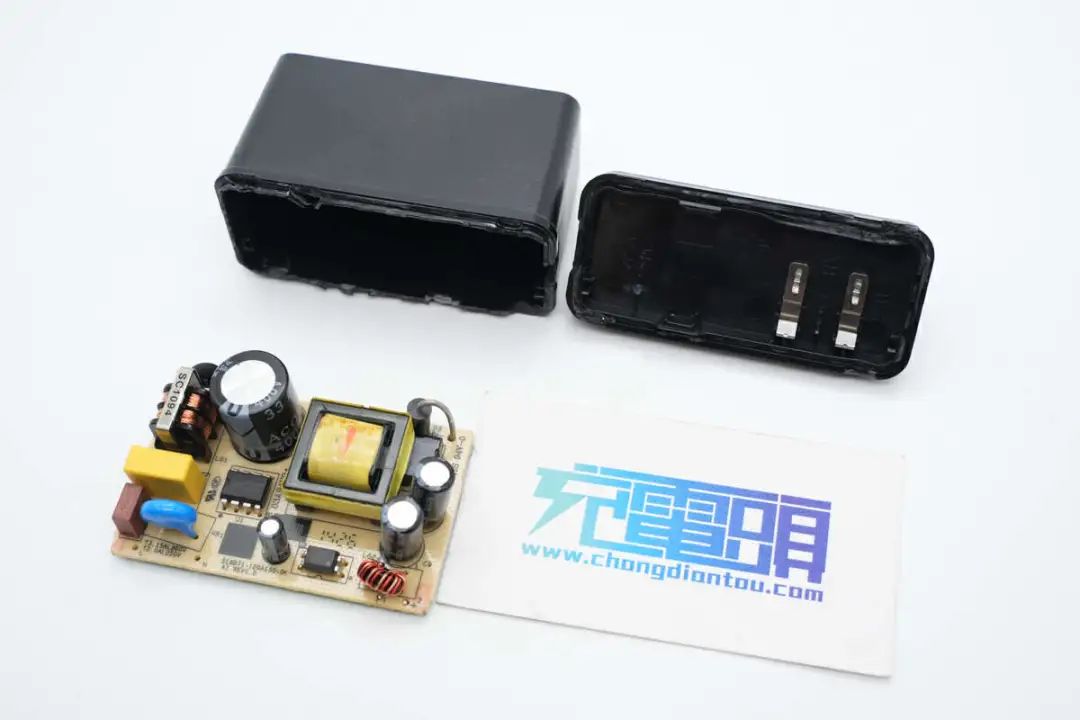

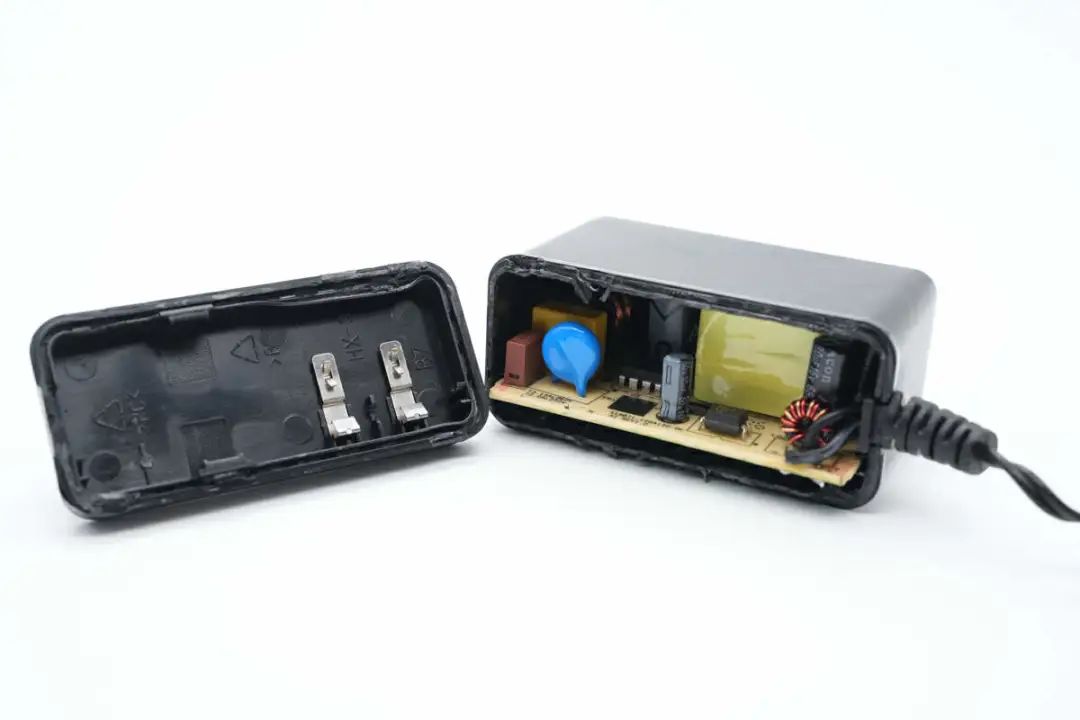

将底部外壳拆开，插脚与金属弹片压接，与PCB板压接连接通电。

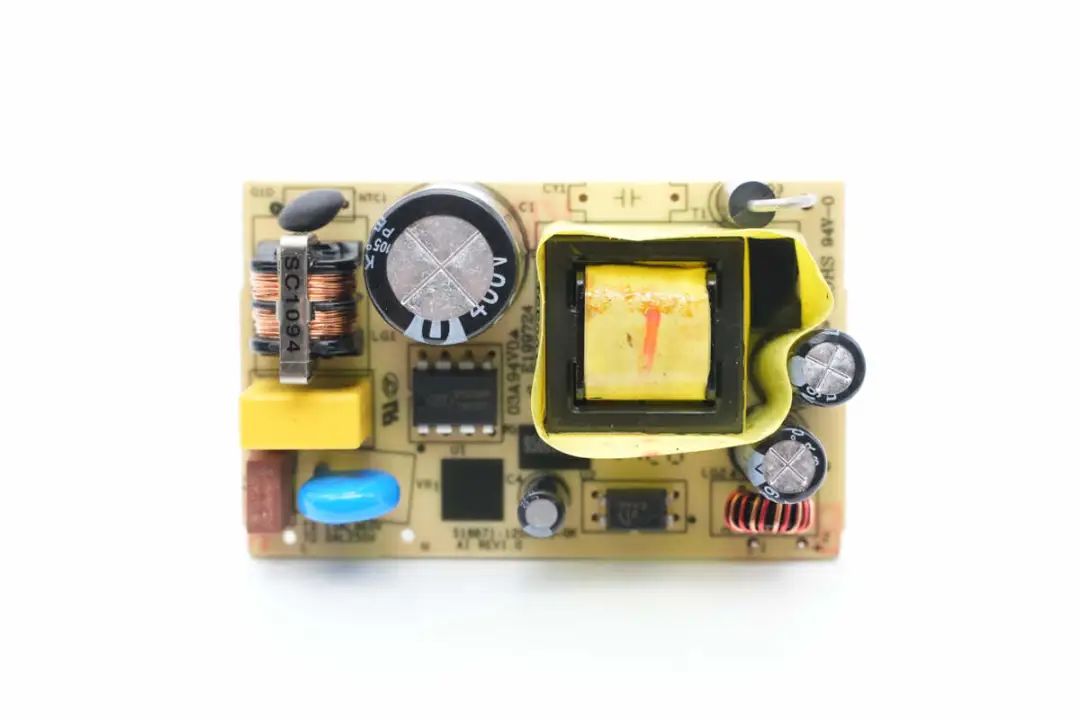

PCB板空间富余，各器件布局相对稀疏，变压器缠绕胶带绝缘。

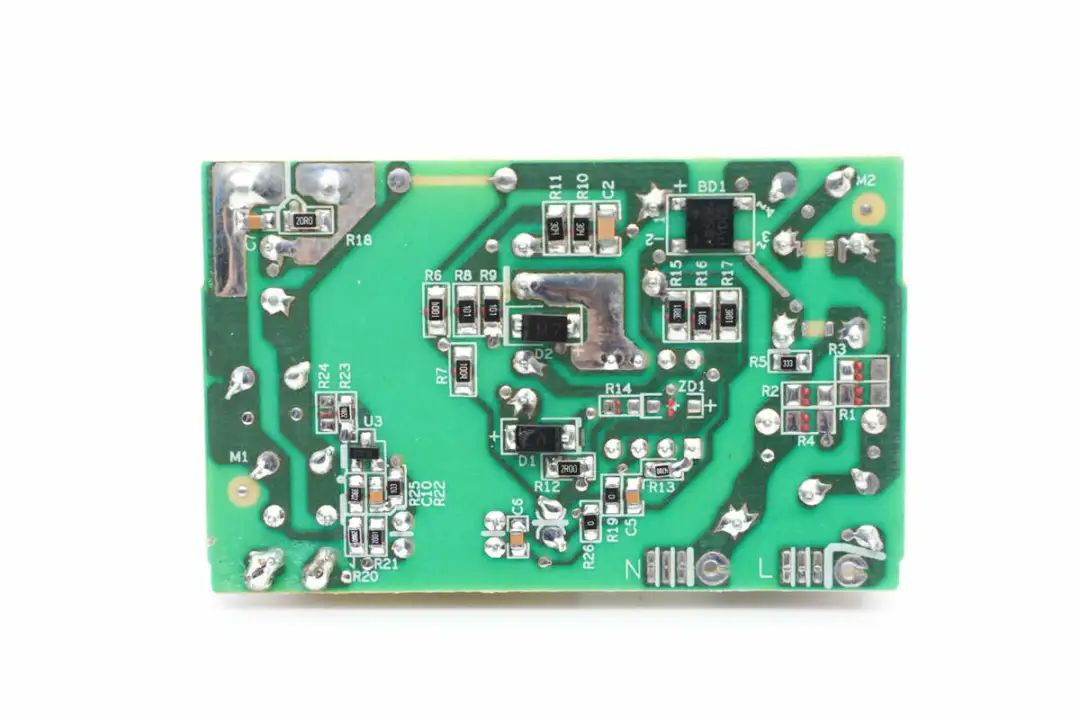

板子单面印刷，背面焊接整流桥，初次级分界明显。

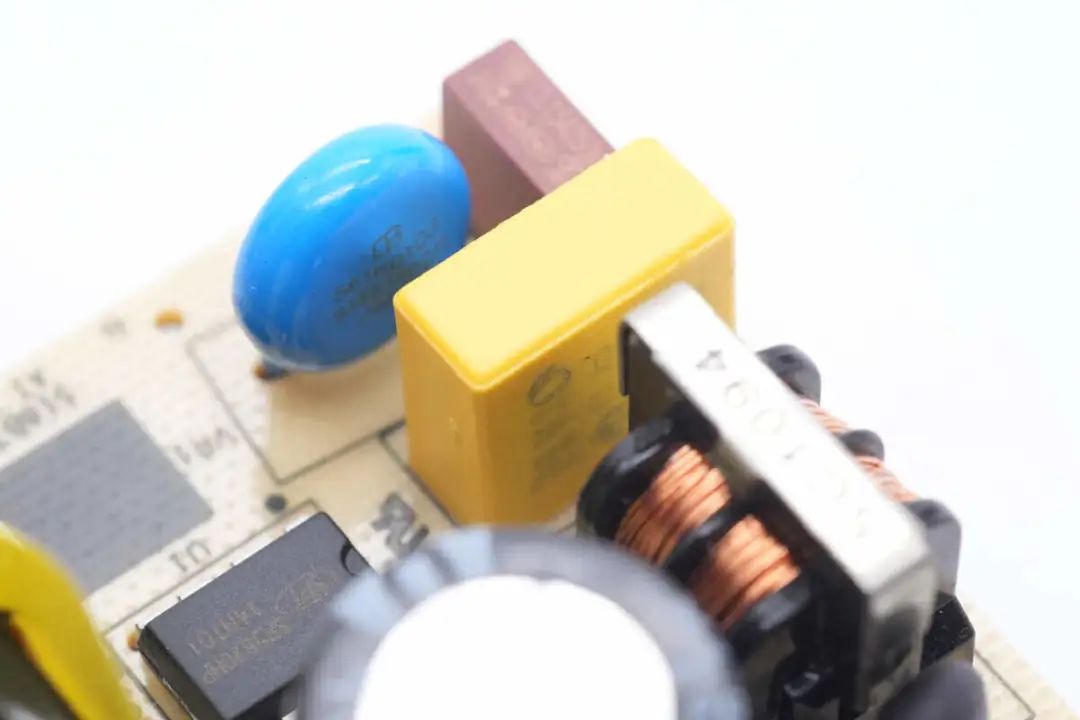

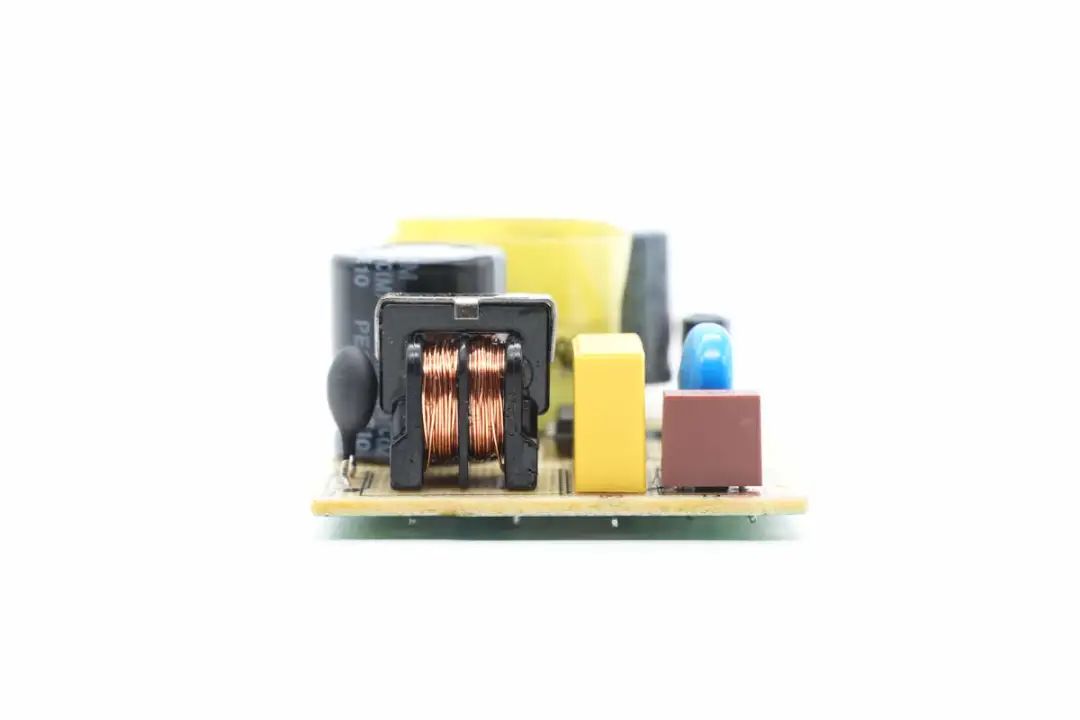

PCB板前端一览，从右到左依次焊接延时保险丝、安规X电容、共模电感以及NTC浪涌抑制电阻。

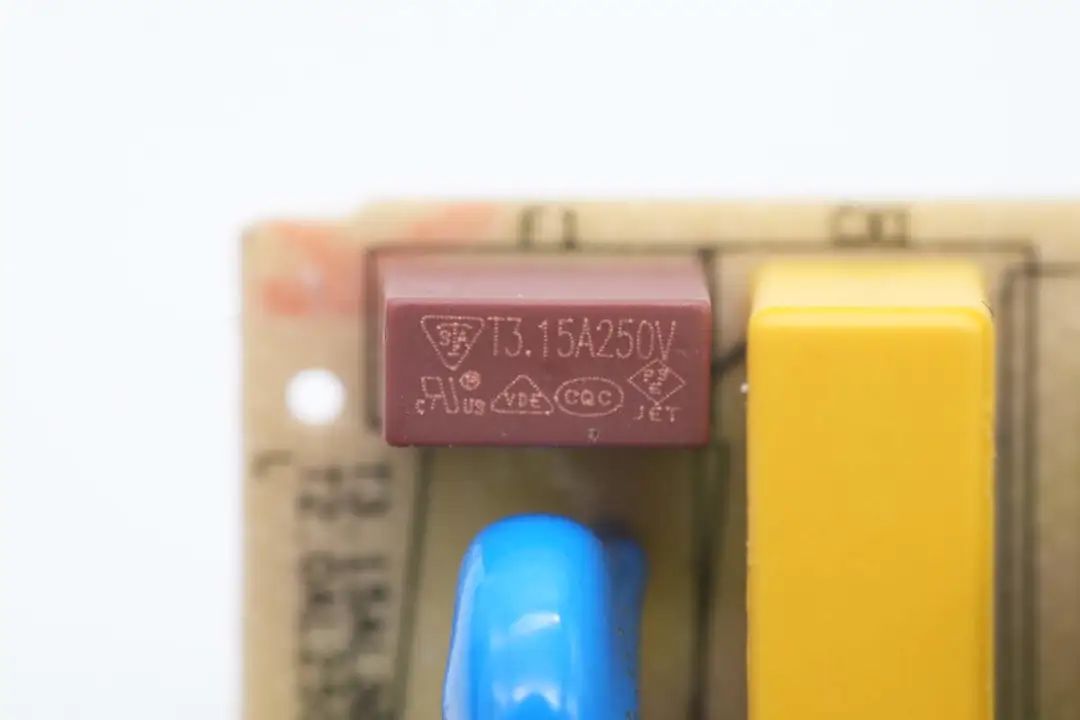

延时保险丝规格为3.15A 250V。

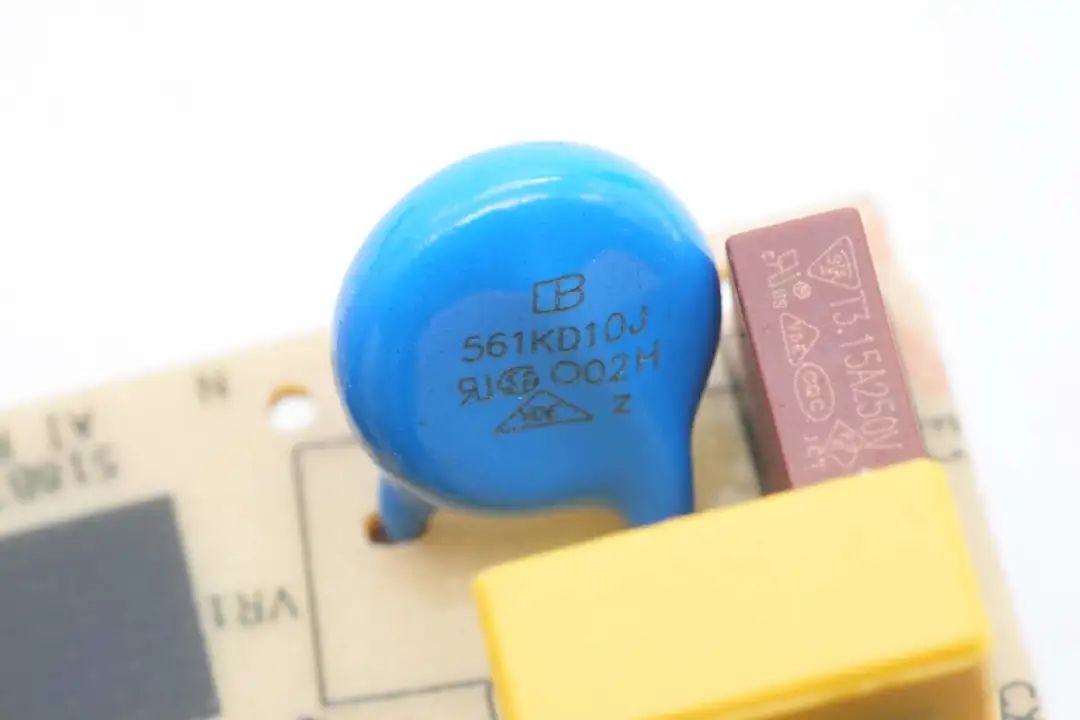

561KD10J压敏电阻特写，用于雷击浪涌保护。

安规X2电容来自亿曼丰科技，容量0.1μF。

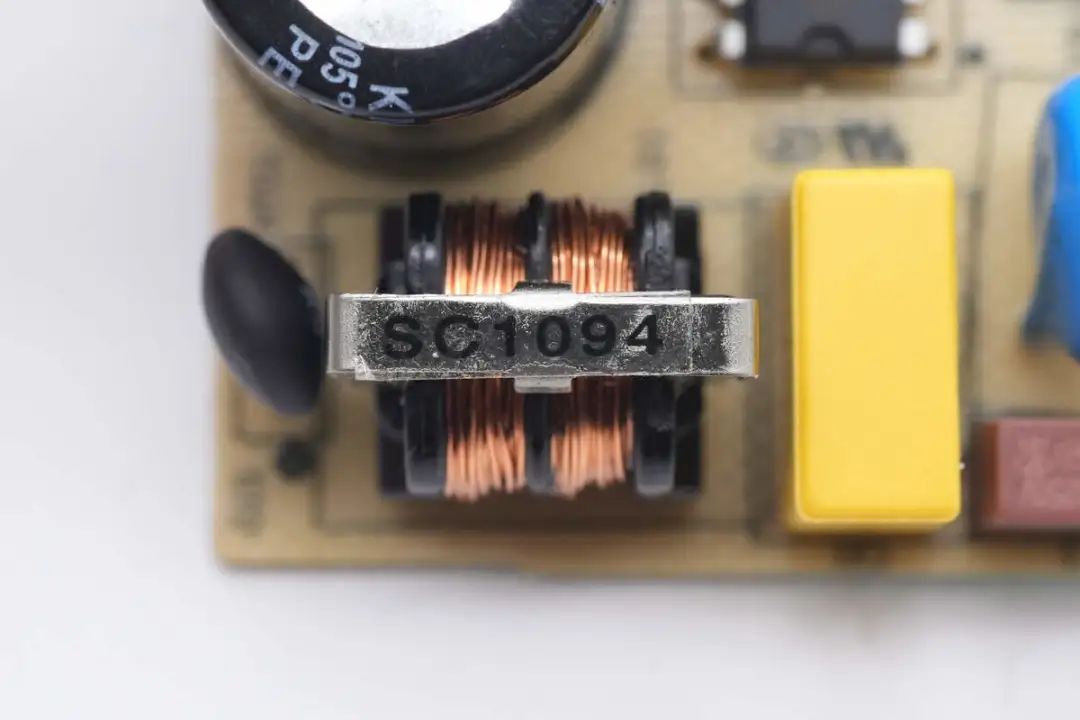

共模电感特写，用于滤除EMI干扰。

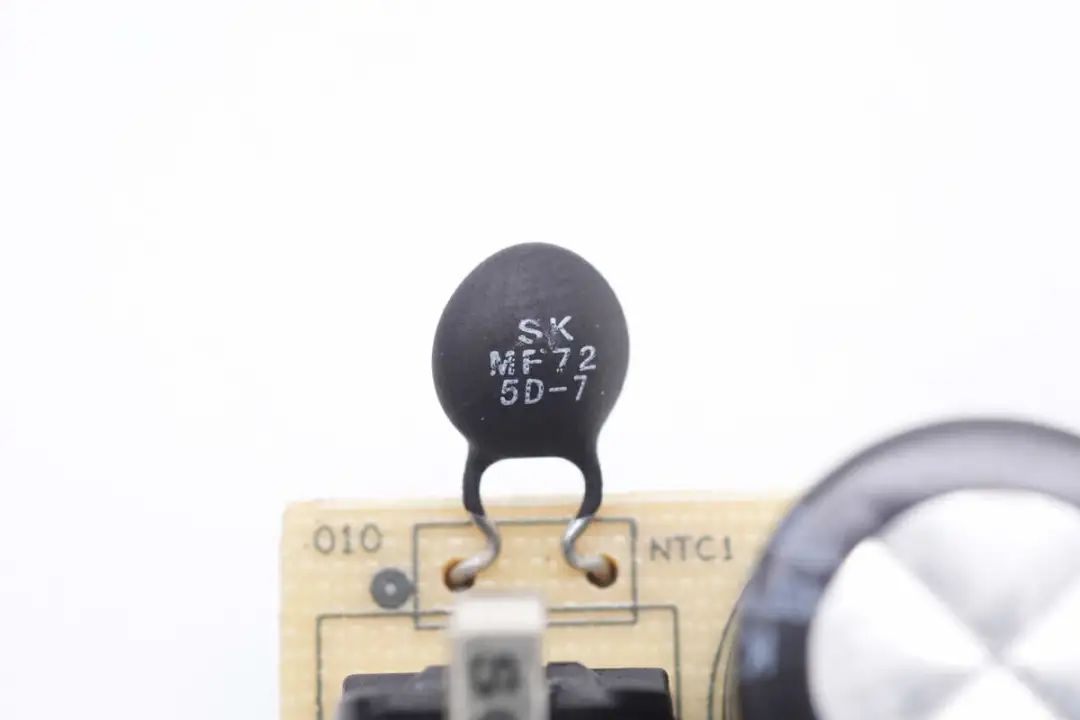

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

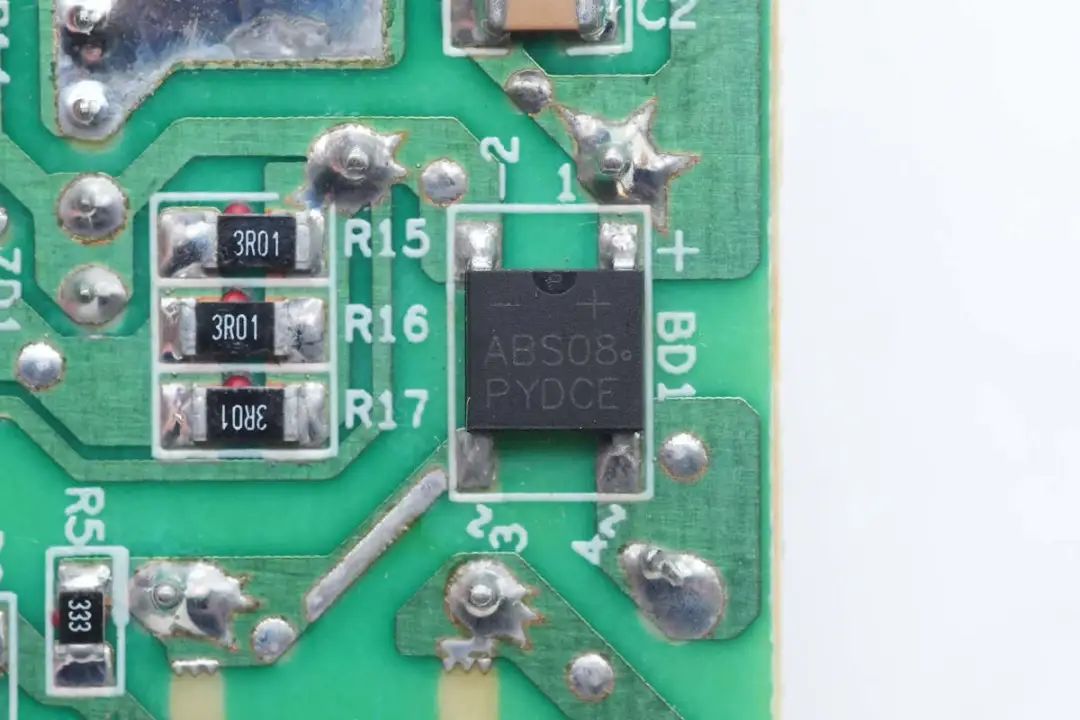

ABS08整流桥特写。

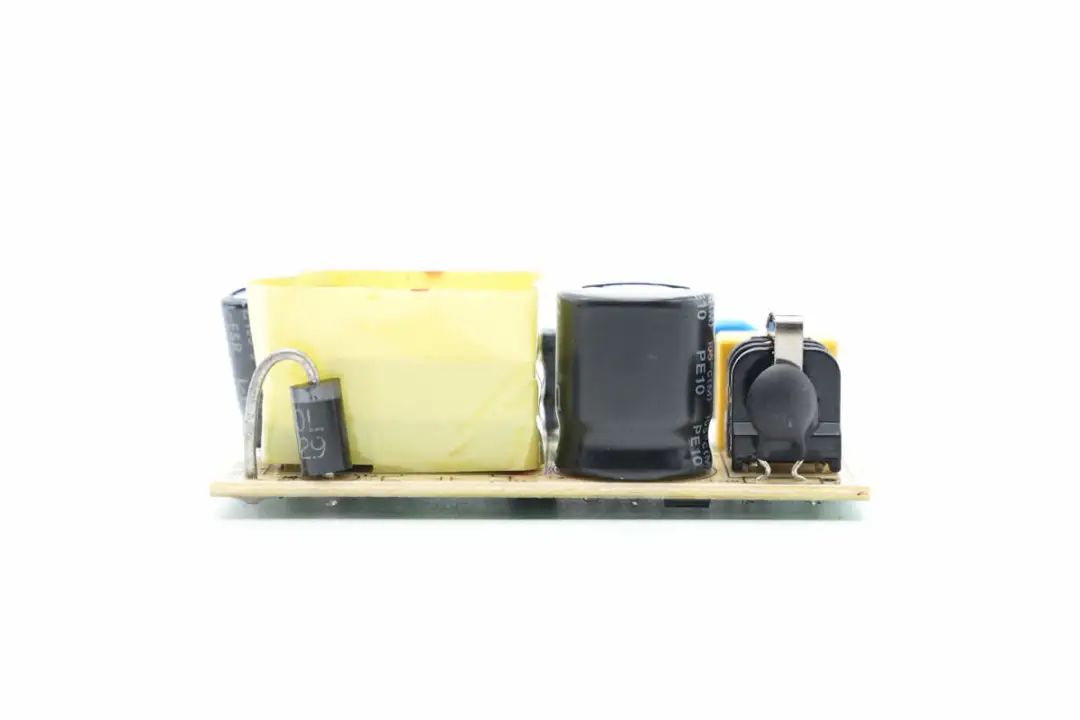

板子一侧设有高压滤波电解电容、变压器和肖特基二极管。

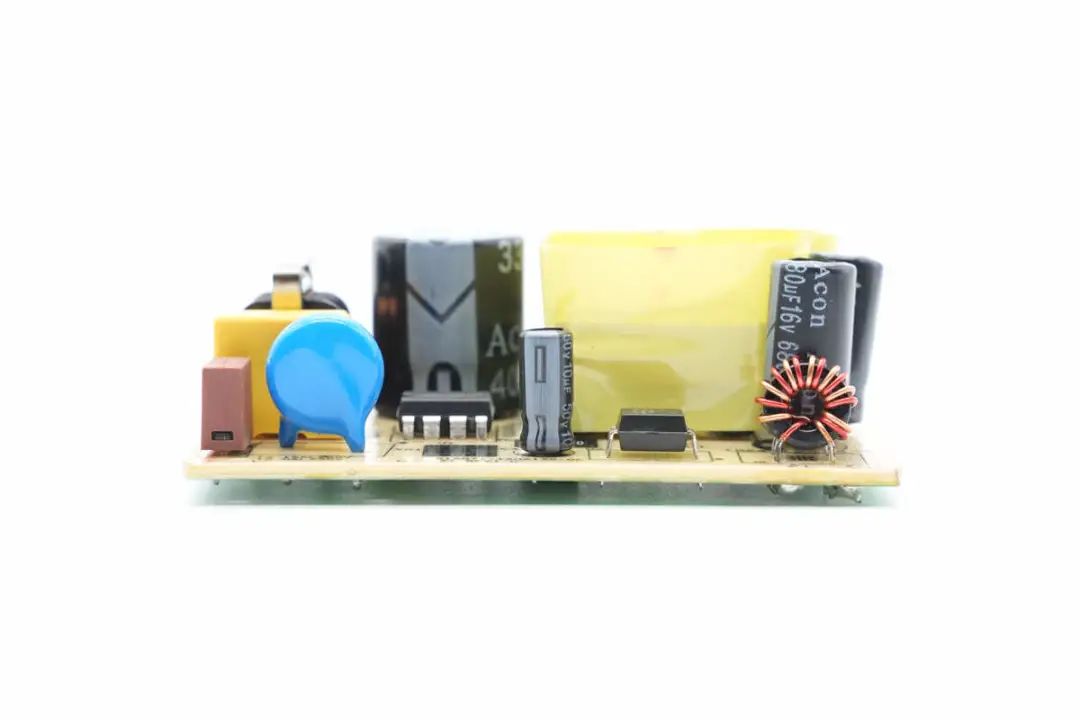

另一侧可以看到主控芯片、供电电容和光耦，输出侧还焊接一颗滤波电感。

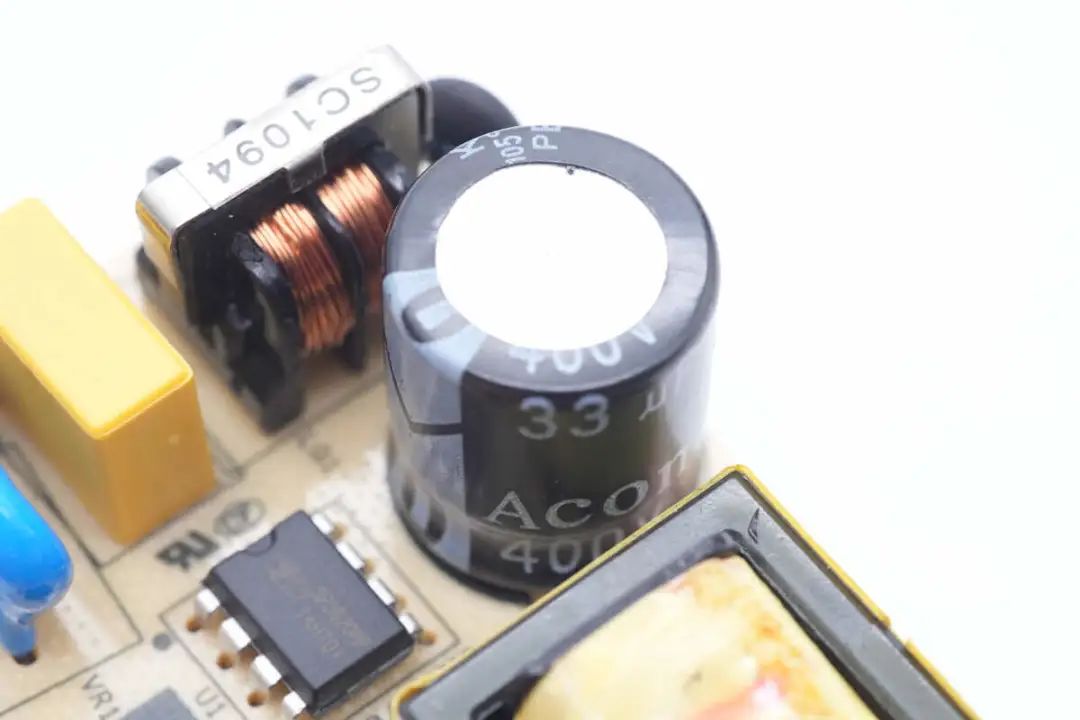

高压滤波电解电容来自Acon中元，规格为400V 33μF。

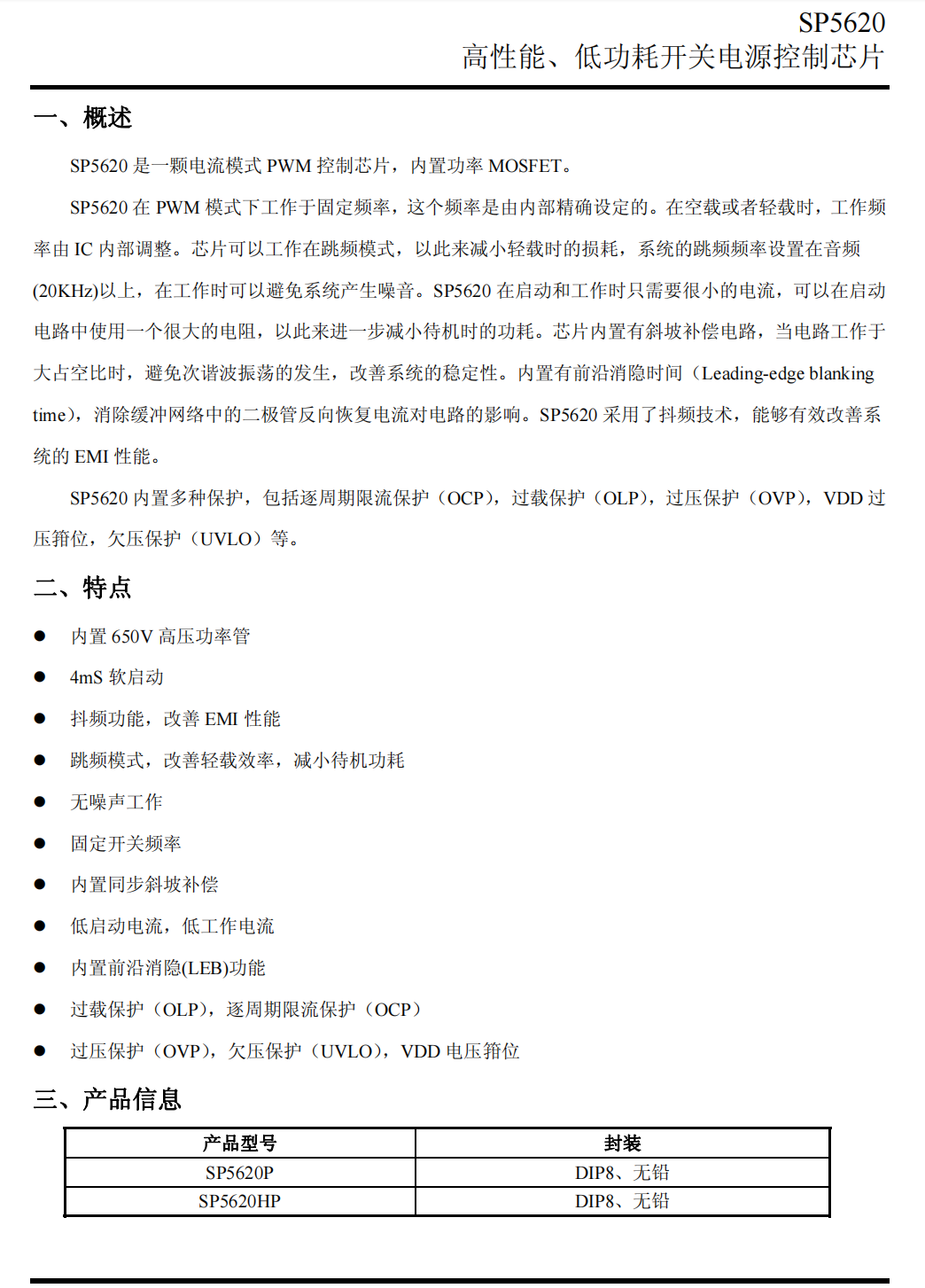

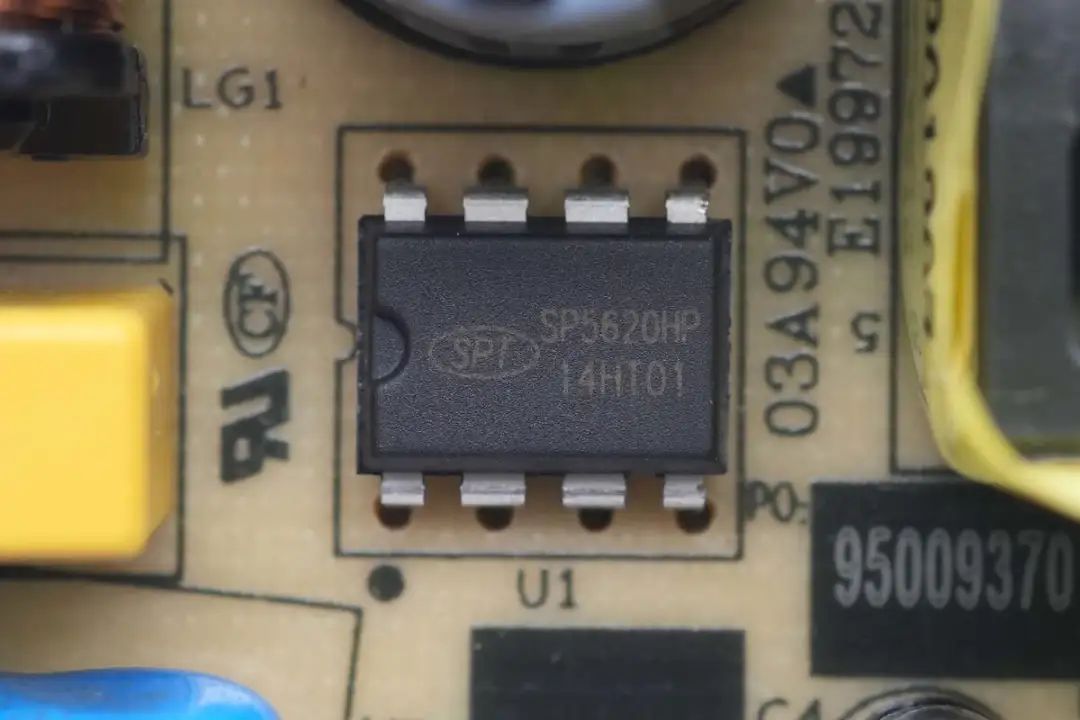

电源主控芯片采用硅动力SP5620HP，这是一颗电流模式 PWM 控制芯片，内部集成650V耐压MOS管，开关频率为65KHz。SP5620HP在启动和工作时只需要很小的电流，可以使用较大的启动电阻，从而进一步减小待机时的功耗。芯片还内置跳频和抖频功能，能够减小待机功耗，改善EMI性能。

SP5620HP内置多种保护，包括逐周期限流保护 (OCP)，过载保护(OLP)，过压保护(OVP)，VDD过压箱位，欠压保护(UVLO) 等，芯片采用DIP8封装，外围元件精简。

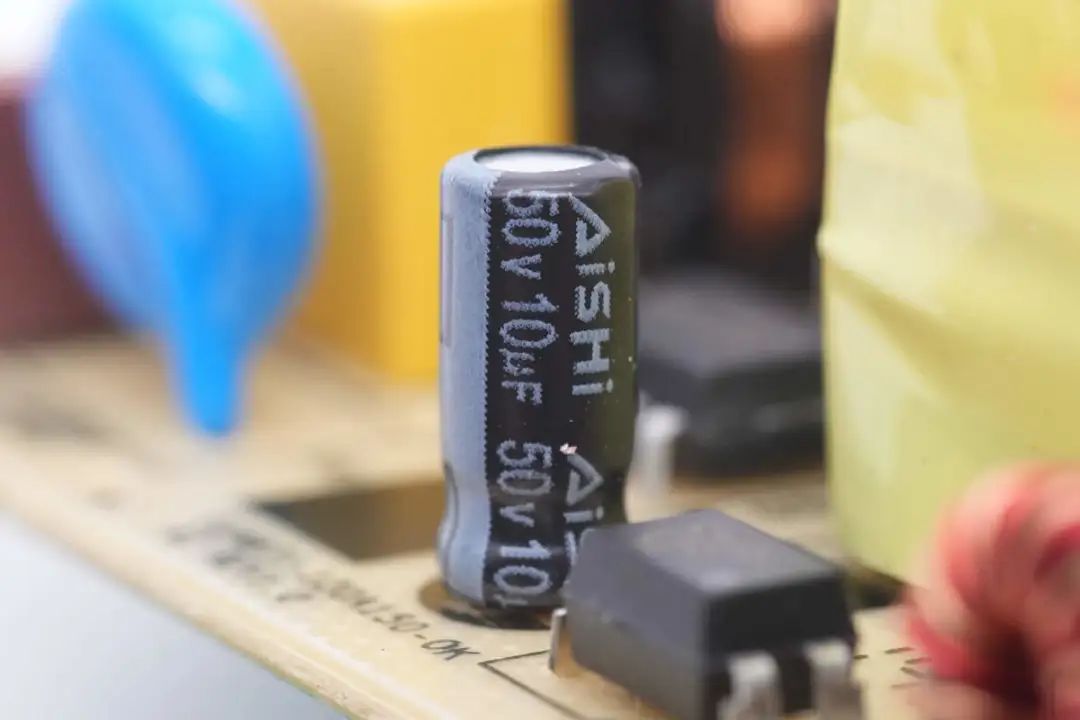

主控芯片供电电容来自艾华，规格为50V 10μF。

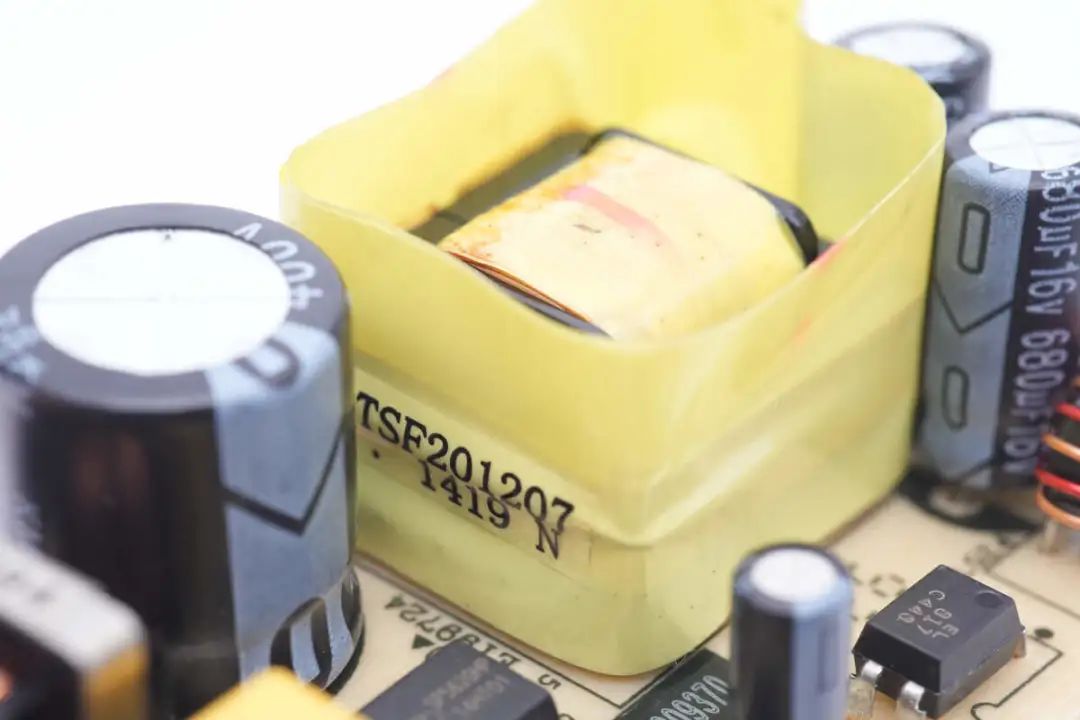

变压器特写，磁芯缠绕胶带绝缘。

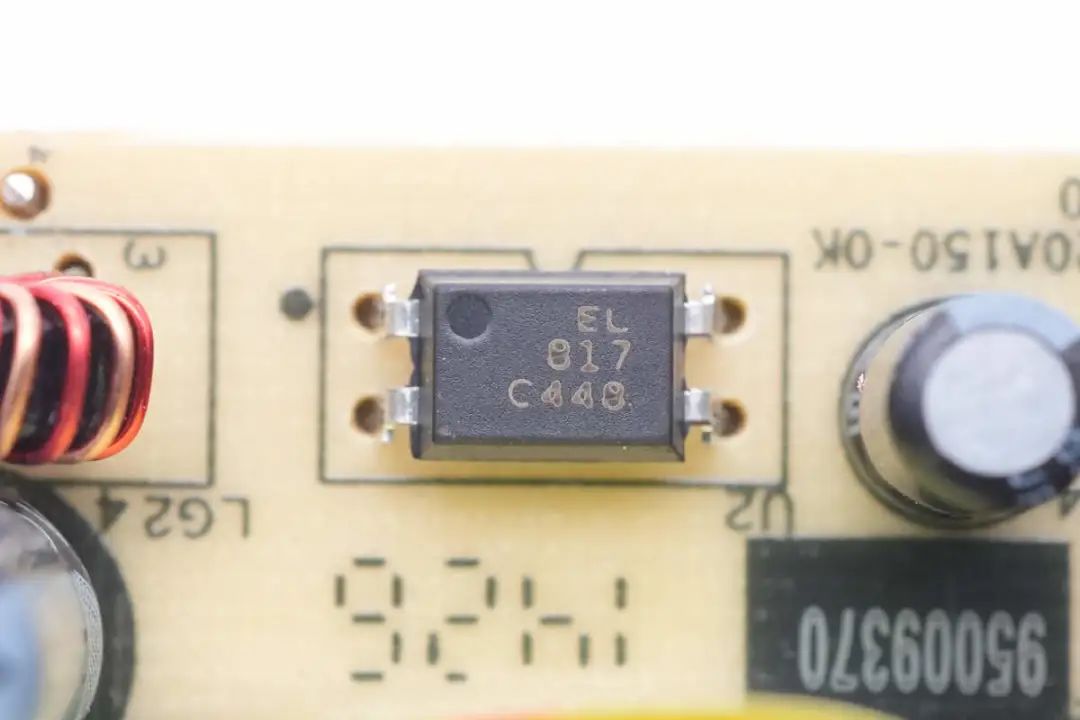

EL 817光耦，用于输出电压反馈。

输出端设有整流二极管、两颗滤波电解电容以及滤波电感。

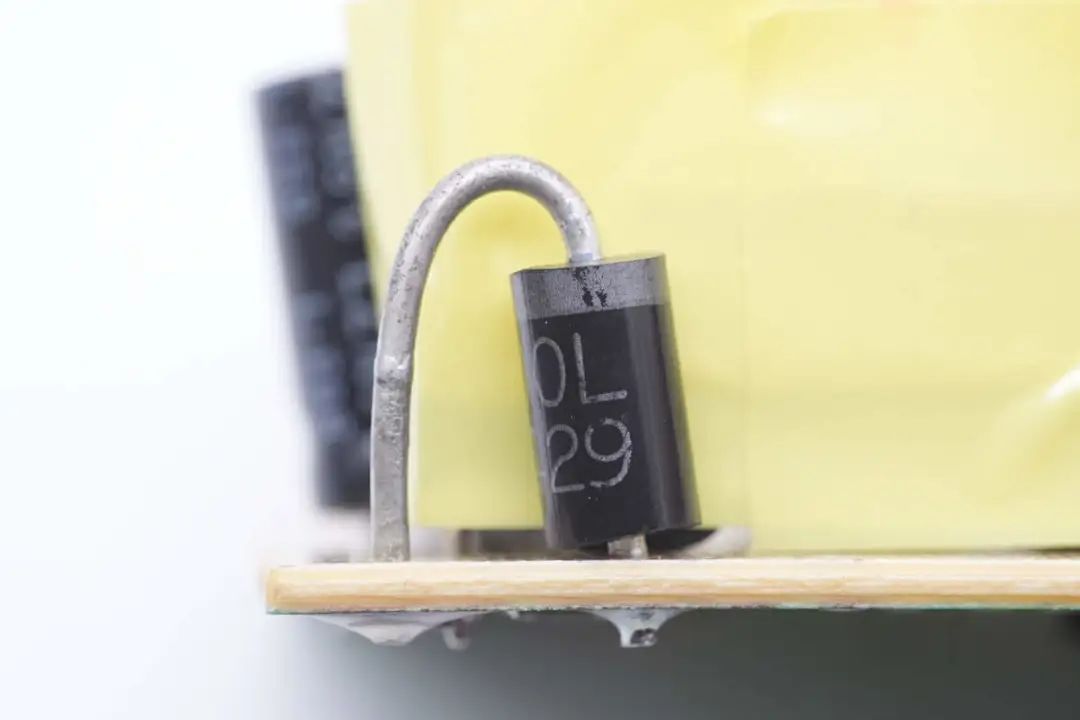

整流二极管特写，采用直插封装。

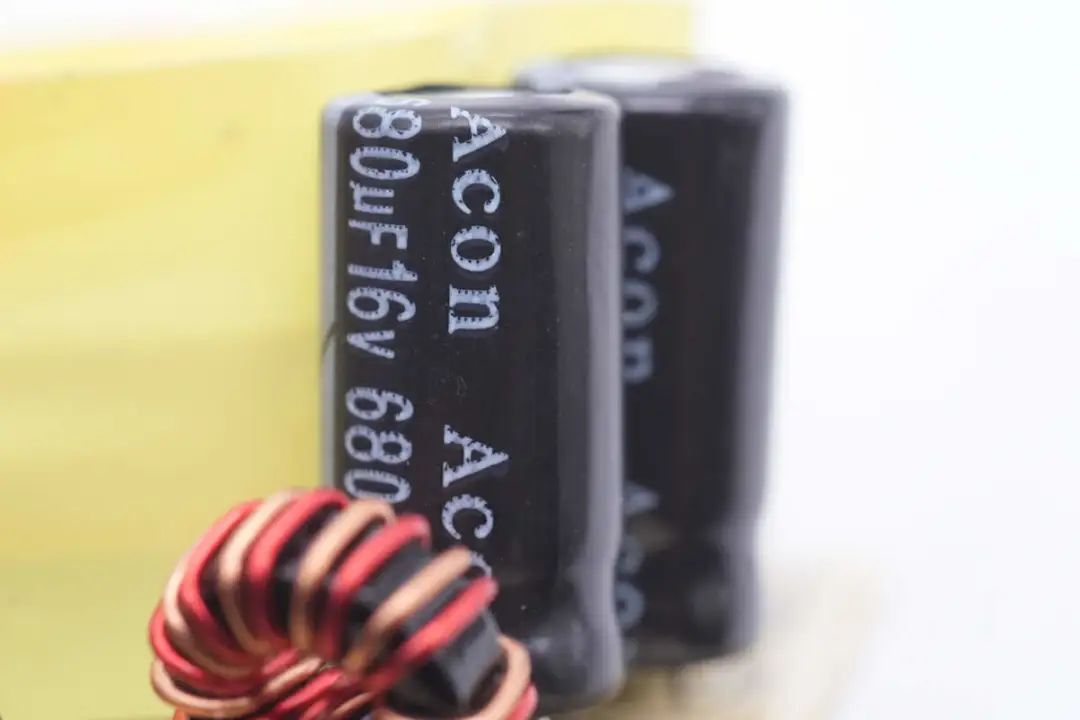

两颗输出滤波电解电容也是来自Acon中元，规格都是16V 680VμF。

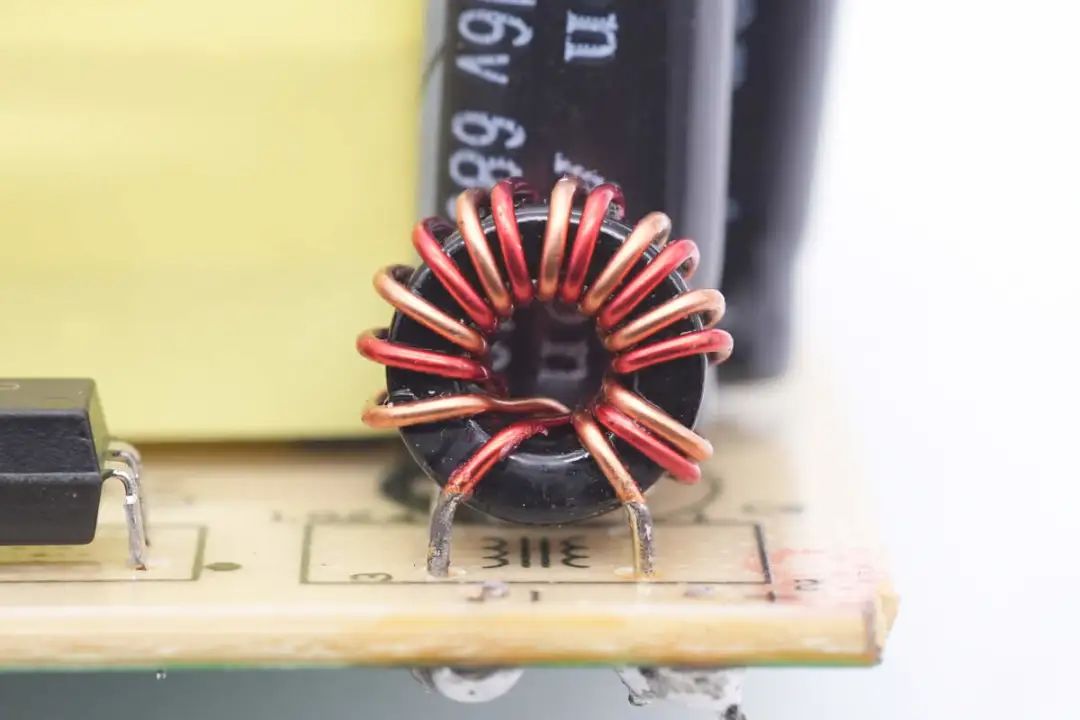

滤波电感特写。

全部拆解一览，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，这款电源适配器PCB板单面印刷，元器件布局稀疏，给人第一印象很“简陋”，但实际上工艺虽简单，用料却还不错。输入端有完整的EMI滤波电路，采用中元、艾华品牌电容，内部采用硅动力SP5620主控芯片，芯片内部集成开关管，是一款高性能、低功耗的电源控制芯片，简化了开关电源设计。
