前言

USB-IF协会于2021年6月推出USB PD3.1标准，扩展了EPR功率范围，最高充电电压提升至48V，充电功率也从之前的100W提升至140W，并搭配全新的消息定义及更严谨的消息交互协议，提供更安全且高功率的充电，扩展使用范围，极大地提升了PD标准的适用场景。

广芯微电子针对PD3.1开发场景推出了UM3506系列RISC-V架构DRP双向快充芯片。该产品全面支持PD3.1 SRC, SNK 及双向DRP功能，其中包括SPR下的PPS可编程电压模式和EPR下的AVS动态电压模式，同时还支持EPR线缆中PD 3.1 EMARK模式。

文中产品案例不分先后，按英文首字母顺序排列。

广芯微UM3506

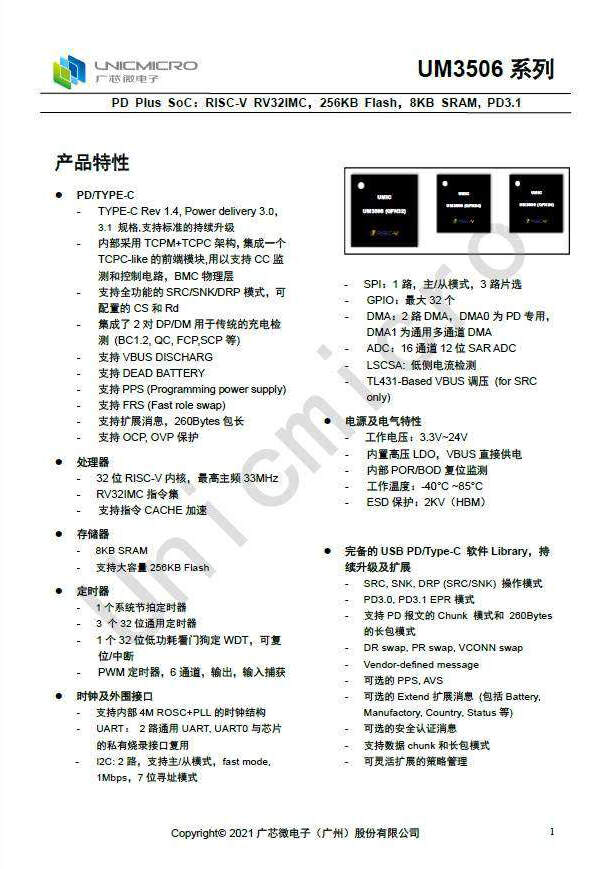

Unicmicro广芯微UM3506系列产品采用软硬结合的灵活可编程架构，芯片内部采用TCPM/TCPC分层架构，集成了一个原生的TCPC-like前端模块，包括用于Type-C接口检测与控制的数字逻辑和模拟电路，PD PHY层的分组BMC编解码以及PD协议层中对时序有严格要求的关键功能。同时内置高性能32位MCU微处理器内核和大容量Flash闪存、SRAM存储器及增强的外设接口和丰富的系统资源。

广芯微UM3506芯片致力于打造开放平台和差异化应用的设计理念，设计人员可以更合理有效地利用芯片上MCU的资源，简化差异化应用软件的设计，缩短系统开发时间，同时更好地保证系统的实时性和可靠性，完美实现PD+MCU的应用开发。

UM3506家族共有多个封装尺寸，分别是QFN32、QFN24，适用于工程师根据PCB大小布局进行方案开发设计。充电头网向广芯微了解到，UM3506系列采用了当下关注度相当高的RISC-V架构，这也是业界率先将RISC-V与USB PD3.1相结合的快充芯片。

应用案例

阿卡西斯100W屏显检测数据线

为了满足广大消费者在充电过程中检查电压电流的需求，知名配件厂商阿卡西斯推出了一款100W的USB-C快充线，线缆自带0.96英寸显示屏幕，可以实时显示当前充电器的输出电压和电流，方便消费者了解设备的充电情况。

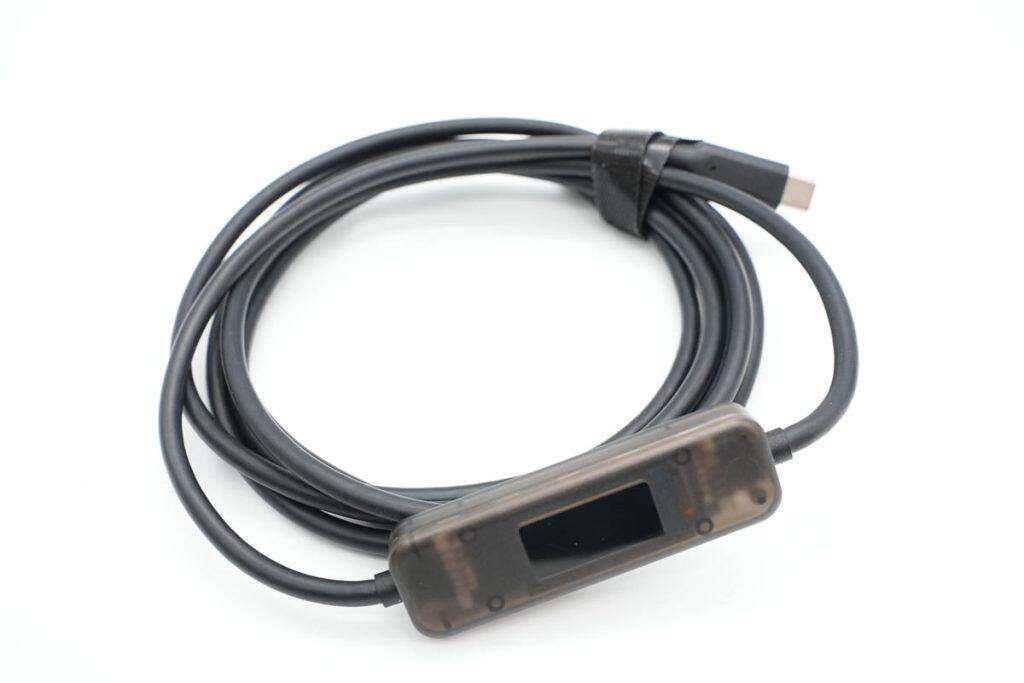

数据线使用魔术扎带捆扎整理，不仅支持100W PD快充，而且自带0.96英寸显示屏幕，主体外壳还采用半透明设计，隐约可见内部PCB板和芯片。

POWER-Z PD3.1诱骗器

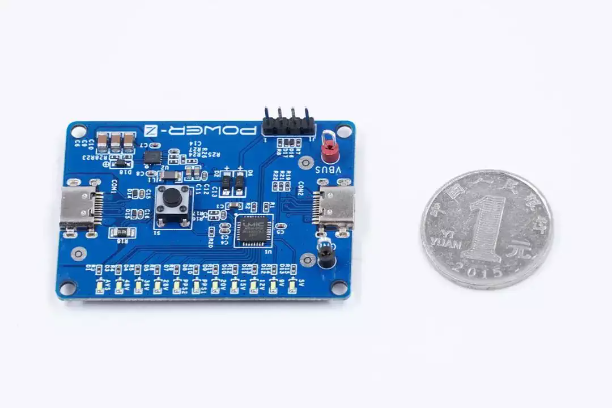

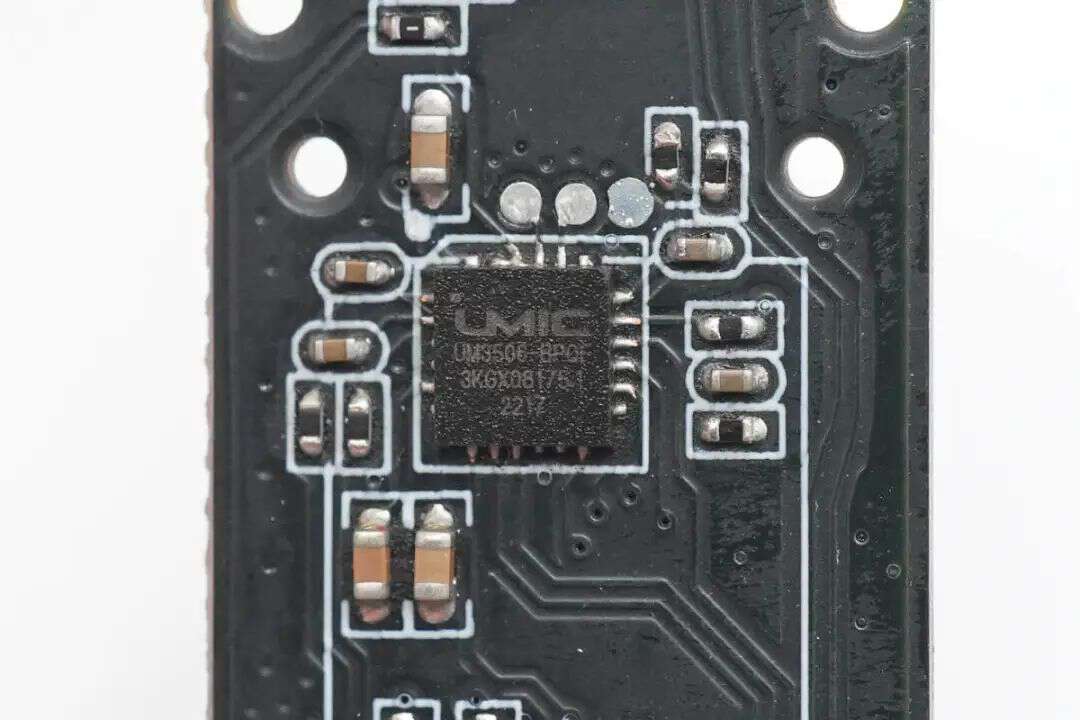

POWER-Z新款诱骗器采用超级精简的外观设计，整个PCB板的尺寸仅为54mm×38mm，PCB板上的器件也十分简单，其核心器件UM3506芯片来自广芯微电子，这也是业界首款支持USB PD3.1全档位诱骗及PPS,AVS的测试工具。

正面设有11颗LED指示灯，用来表示申请的电压档（FIXED、PPS、EPR和AVS档）。一个按钮开关，用来手动切换各个PDO，让USB PD供电设备输出设定的电压值。输入输出端均采用Type-C接口传输，并在输出端有正负极接线柱，便于负载链接带载测试。

充电头网总结

广芯微电子（广州）股份有限公司聚焦新能源、变频电机控制、低功耗物联网和汽车电子产业，为客户提供差异化的微处理器芯片、快充与数字电源管理芯片、模拟与射频前端芯片，以及低功耗物联网方案，数字电源方案和电机控制方案。

广芯微注册于2017年9月，公司总部设立在广州市黄埔区，在上海、苏州和深圳设有子公司或分公司，公司拥有从产品定义、芯片设计、软硬件开发到系统解决方案设计的全方位技术团队和封装、测试、量产生产管理运营团队。成立至今，广芯微已成功量产多款产品，在储能、工业控制、健康医疗电子、智慧家庭、传感器与表计等领域已经得到了广泛的应用。

广芯微UM3506芯片产品不仅适用于上文提到的屏显数据线以及开发板，还可以广泛应用于PD3.1标准的充电器、充电宝、户外储能设备等产品，并在PES便携式储能设备、电动工具及充放电和数据混合应用如智能显示器、AR/VR头显等领域均有广泛的应用前景。
