青鸟传书丨实测FR8016HA功耗性能

我们针对常用低功耗蓝牙芯片FR8016HA进行了实际的功耗测试。FR8016HA是一颗BLE5.1蓝牙芯片，广泛的用于IOT应用场景中。具备优秀的产品性能以及功耗。

特点

蓝牙5.1认证

CortexM3处理器48MHz主频

内置512KB/1MB Flash来用户程序和数据

内置150KB ROM存放BLE Profile&GATT,LM,LC

内置48KB SRAM

内置电源管理模块PMU（充电电流最大200mA）

16-Bit音频Codec（DAC SNR 96dB, ADC SNR 84dB）

支持蓝牙主从一体多连接，（BLE MESH+10 BLE link）

提供苹果Homekit开发包，亚马逊ECHO开发包，阿里天猫精灵开发包

工作温度范围 -40℃至105℃

封装

QFN32-4*4

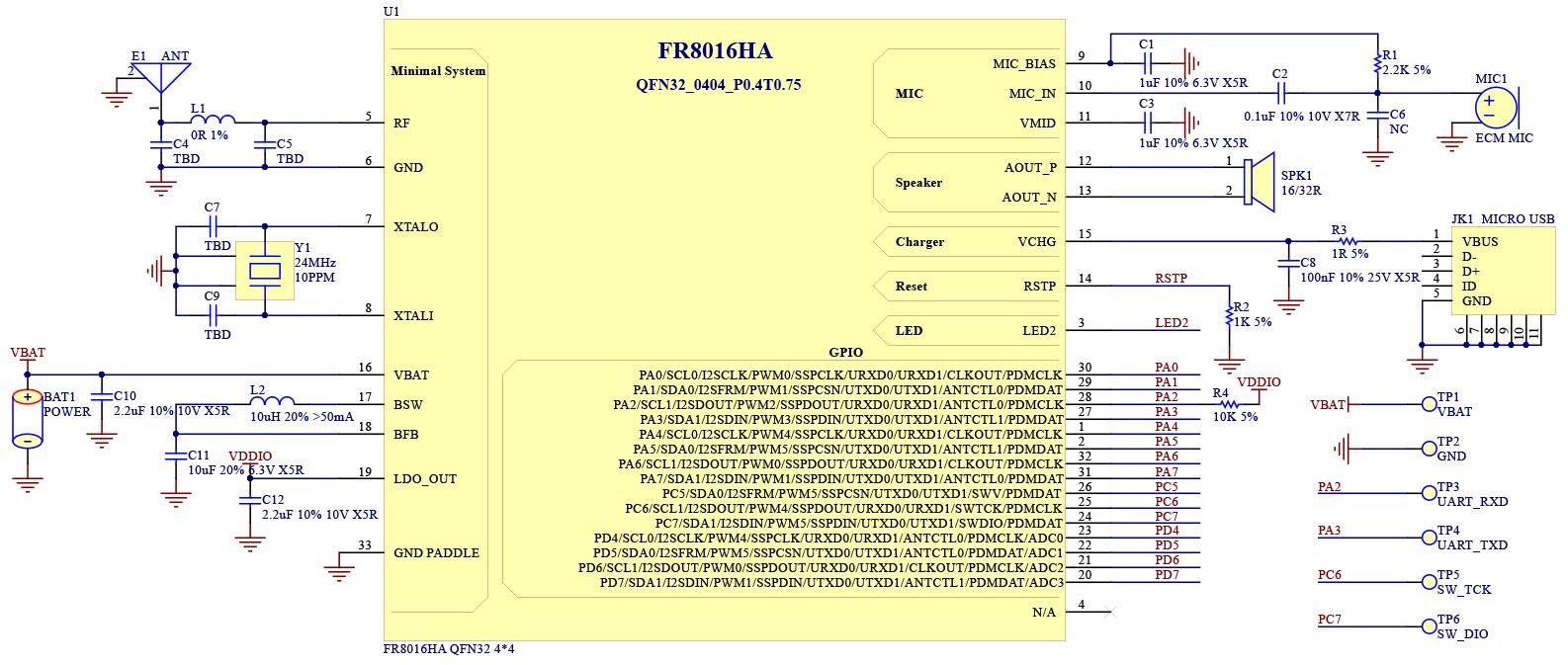

参考原理图

【下面就是实测数据】

测试条件：

• 测试温度： 25℃

• 测试地点： 实验室

• 测试对象： 开发板[FR8016HA]

• 测试仪器： DMM6500

• 测试方法：FR8016HA功耗测试组要采用 DMM6500万用表进行的，DMM6500数字万用表作为标准的功耗数据作为参考。

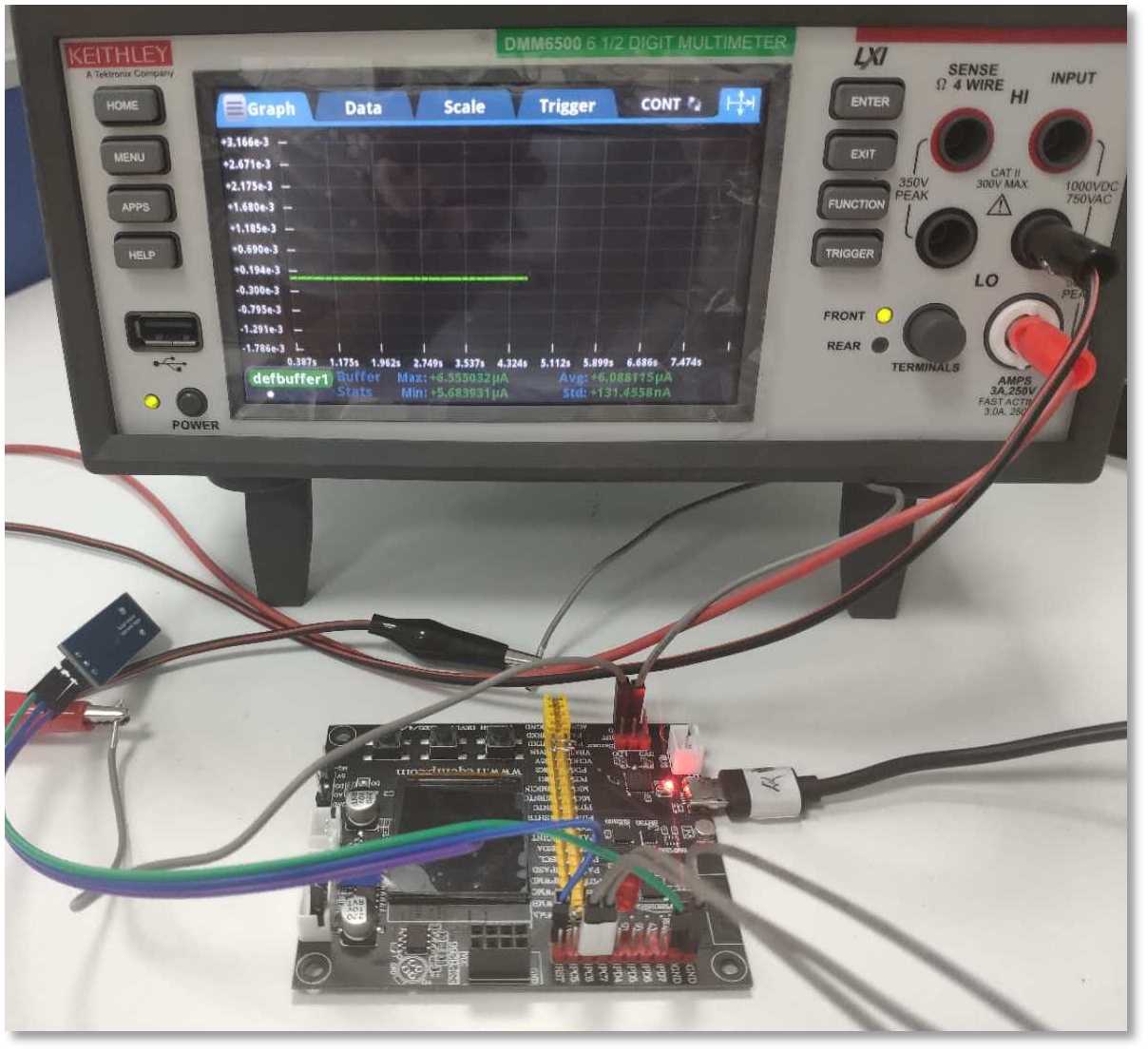

• 测试前准备：使用USB作为开发板的唯一供电，在蓝牙芯片电源端串接DMM6500数字万用表。测试连接如下图：

•

测试内容：

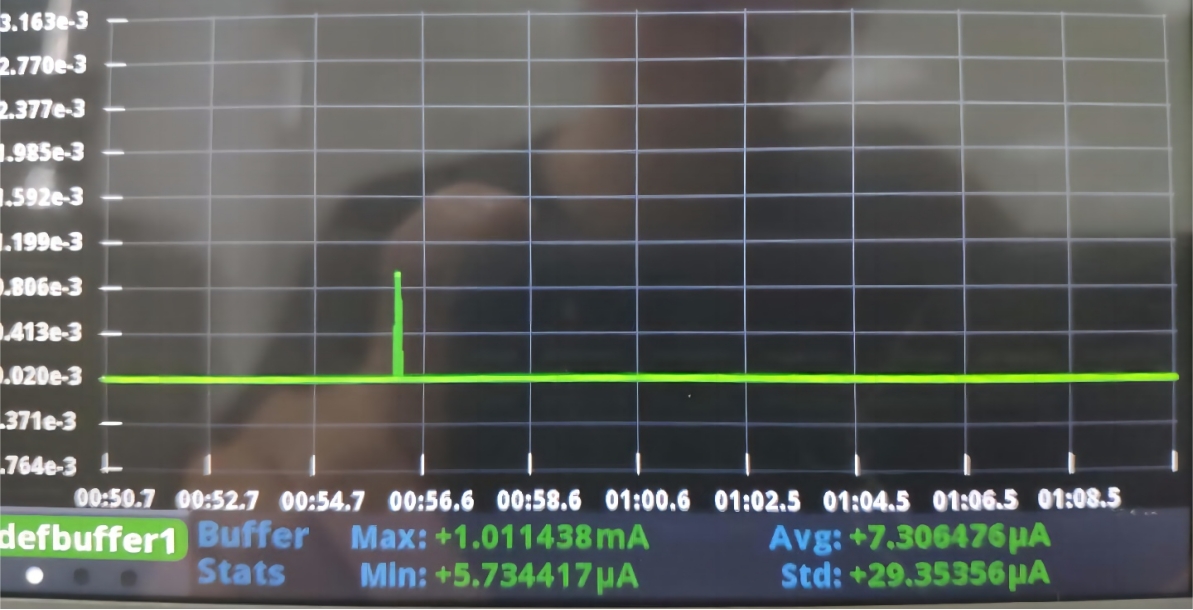

1.待机电流测试：

蓝牙开发板在上电初始化完成后未进行按键操作进入休眠状态，检测此时的待机电流。测试时间为1min，记录平均电流。

结果：待机时平均电流为7.3064uA

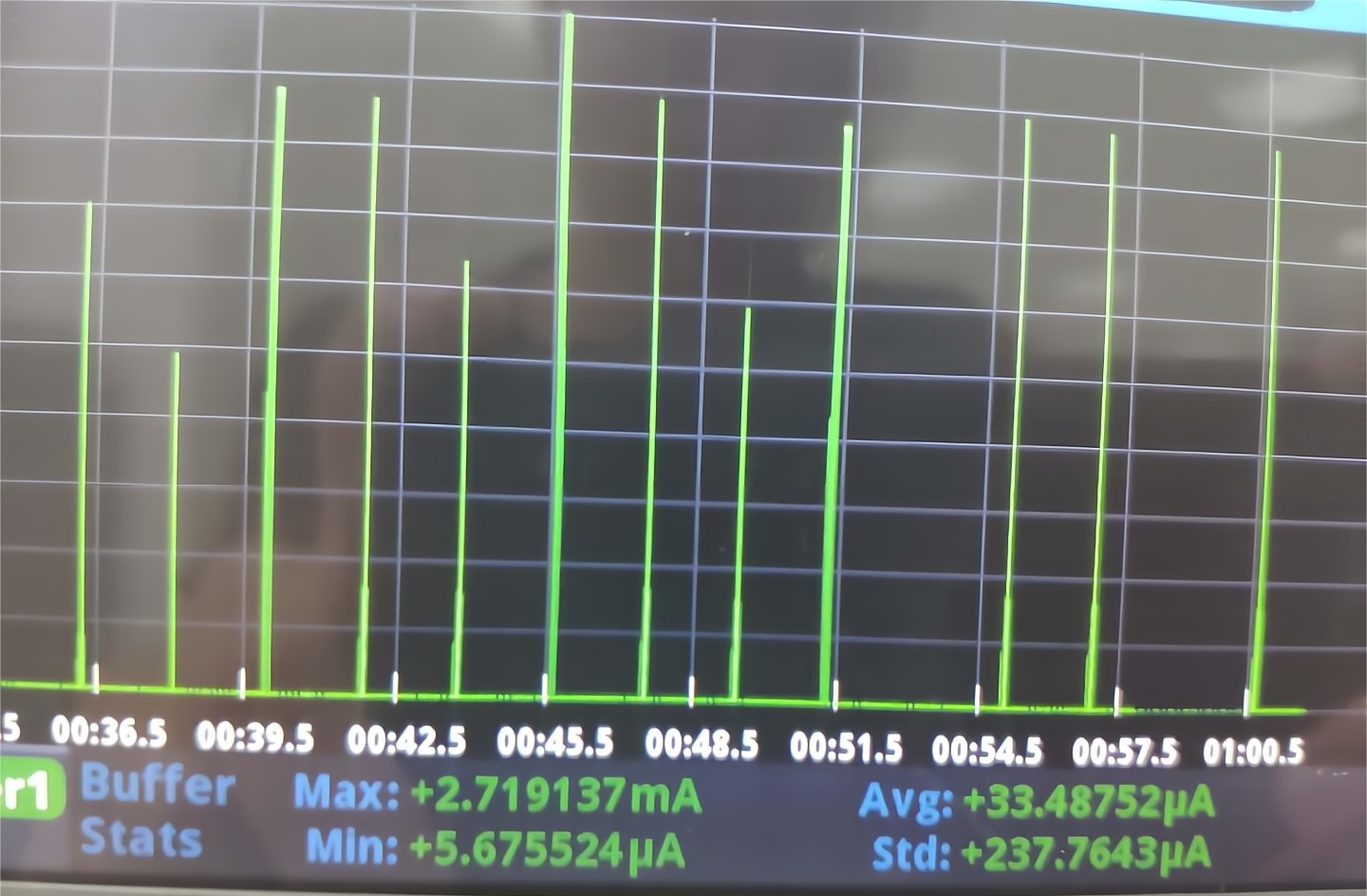

2.广播功耗电流测试

广播间隔：1.875s

天线：板载天线

天线功率：6dbm

记录时间：1min

1min广播次数：32次

结果：广播平均电流为33.48752uA

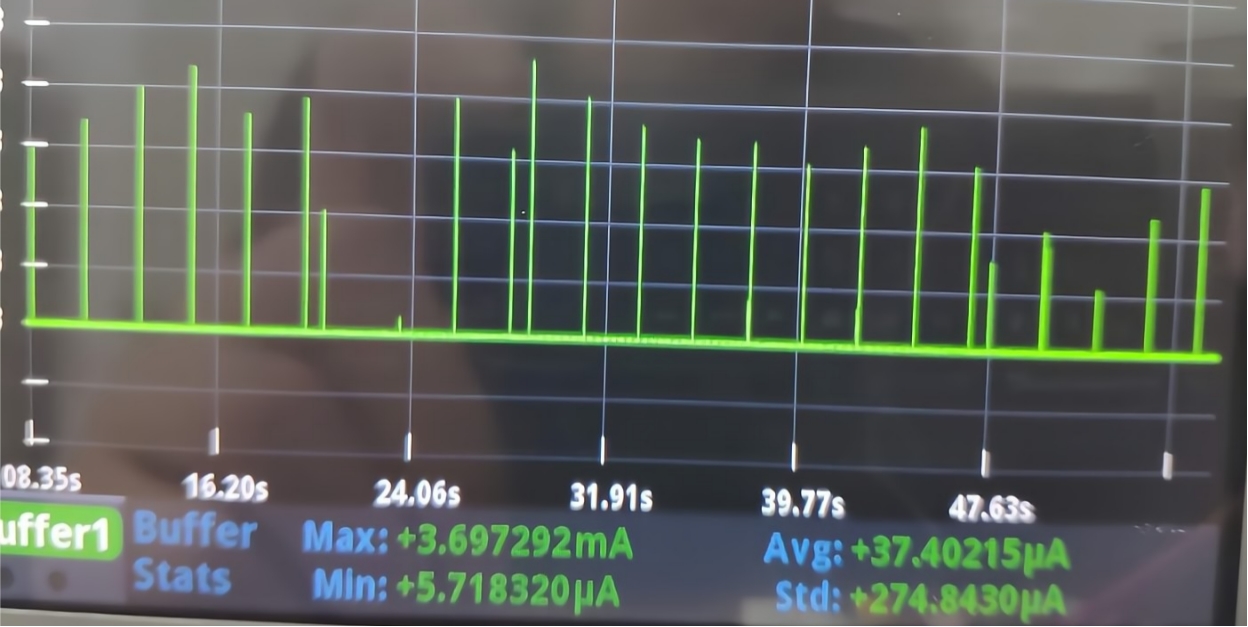

3.查询连接状态事件电流测试

连接间隔为1.5s

发送数据：无

接收数据：无

测试时间：1min

1min发生连接查询状态次数：40次

结果：连接状态查询平均电流=37.4021uA

好了，相关数据分享完毕，有兴趣的小伙伴欢迎随时沟通，我们下期再见。
