拆解报告：APD亚源30W DC电源适配器

-----充电头网拆解报告第2770篇-----

前言

亚源科技为网络通信，医疗设备以及消费电子等领域提供完整的电源解决方案，以高品质，高效能，低损耗和高稳定性著称。充电头网淘到了亚源科技的一款30W电源适配器，型号WB-30C12FU。自带1.8米长输出线缆，适配器输出电压为12V，电流2.5A，下面就进行拆解，看看内部的设计和用料。

亚源30W电源适配器开箱

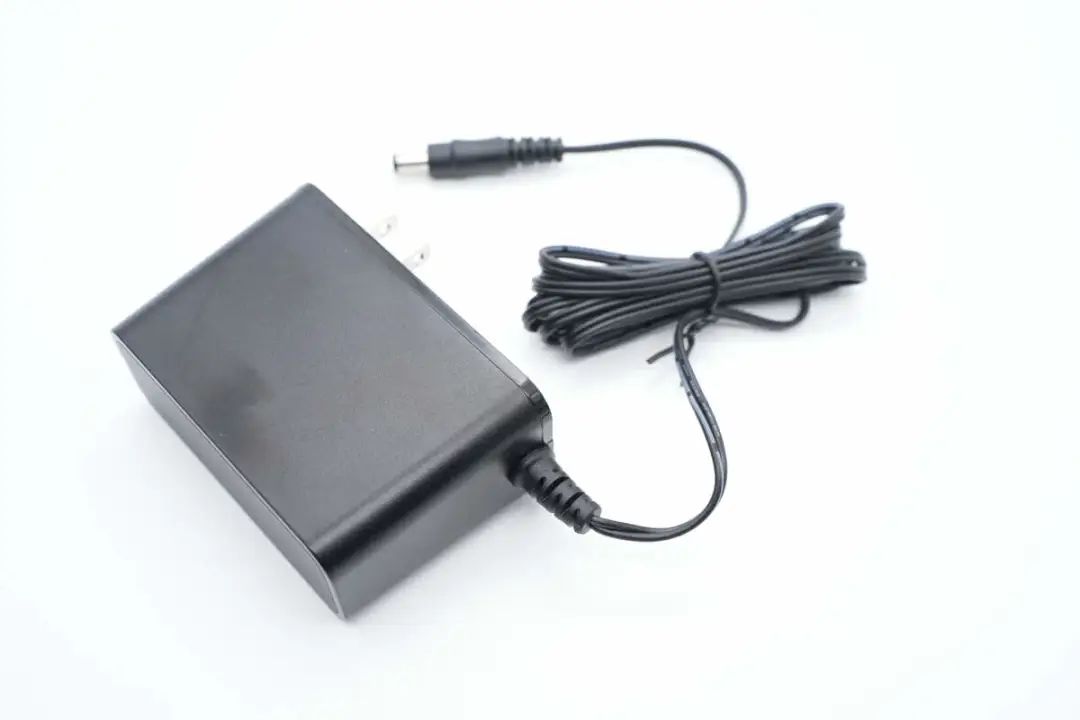

这款适配器自带DC输出线缆，机身外壳主体磨砂抗指纹，造型上窄下宽设计，还是比较有特点的。

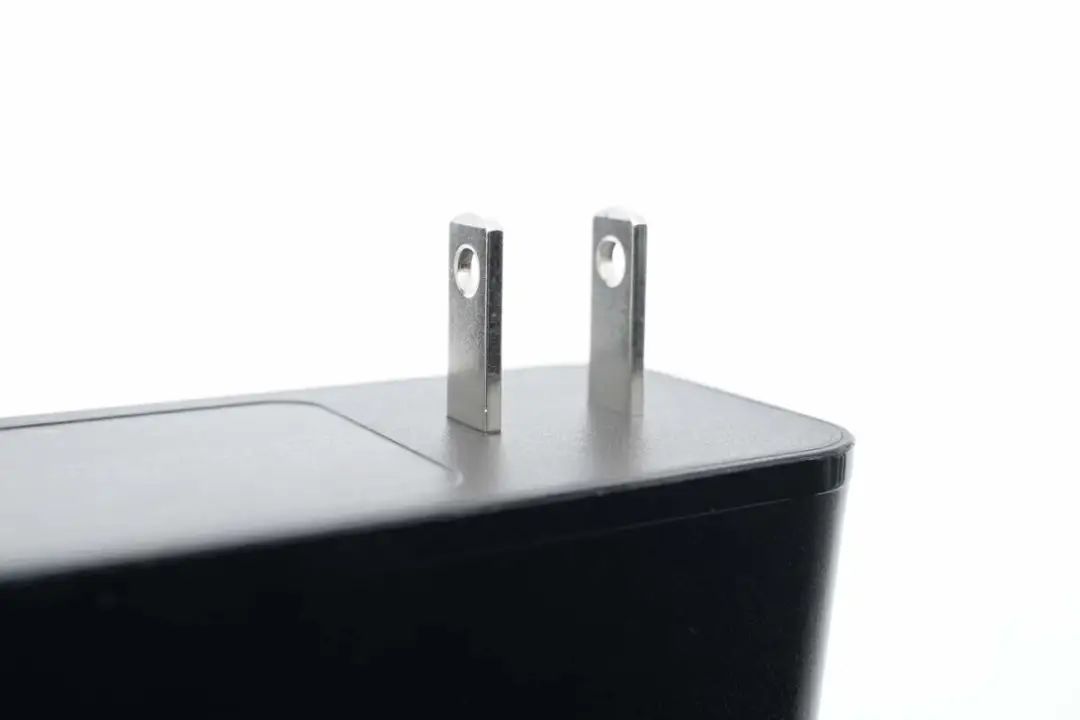

适配器配备固定美规插脚。

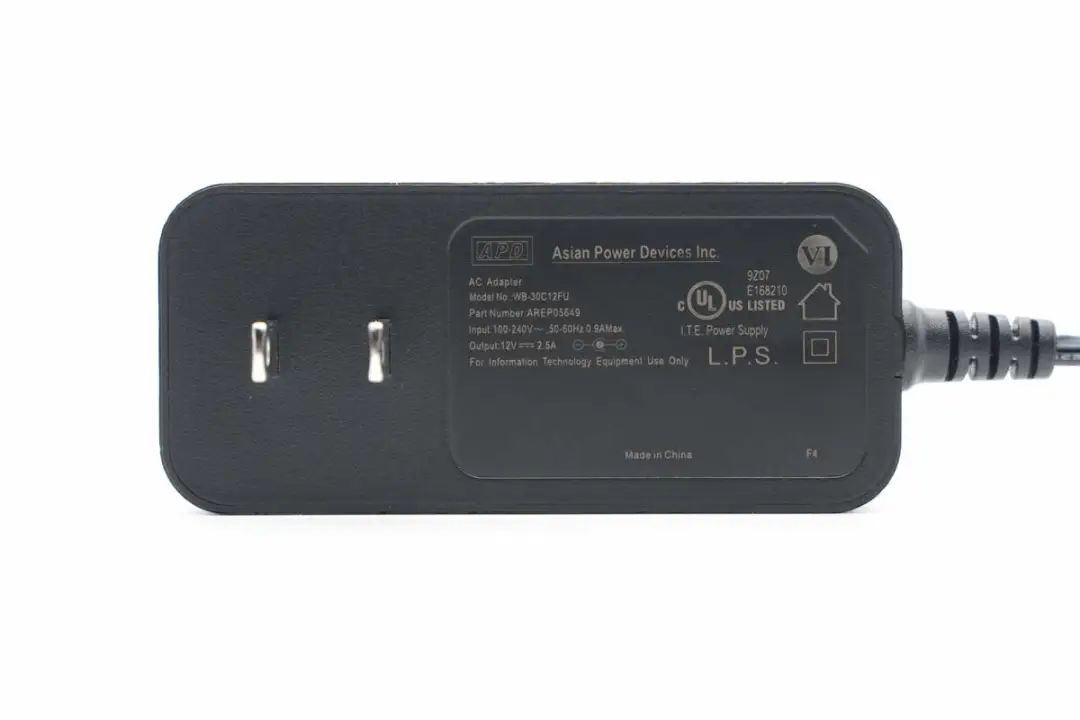

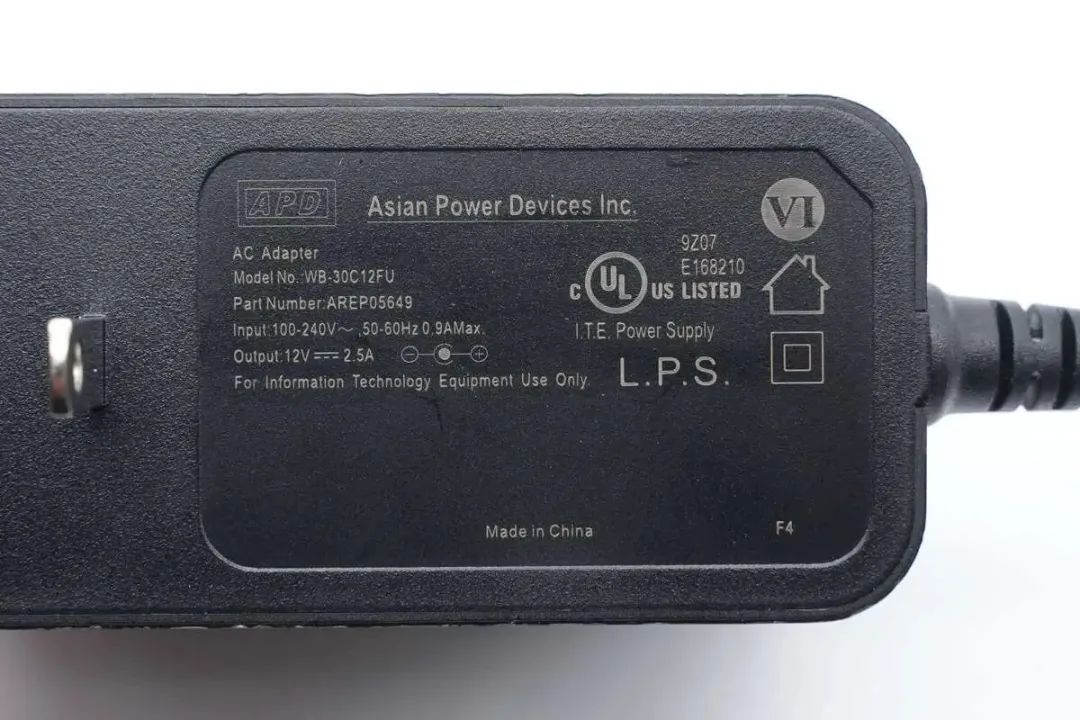

机身底部外壳上印有参数。

产品参数特写：

型号：WB-30C12FU

输入：100-240V~50/60Hz 0.9A

输出：12V2.5A

制造商：亚源科技股份有限公司

适配器通过了UL认证以及VI级能效认证。

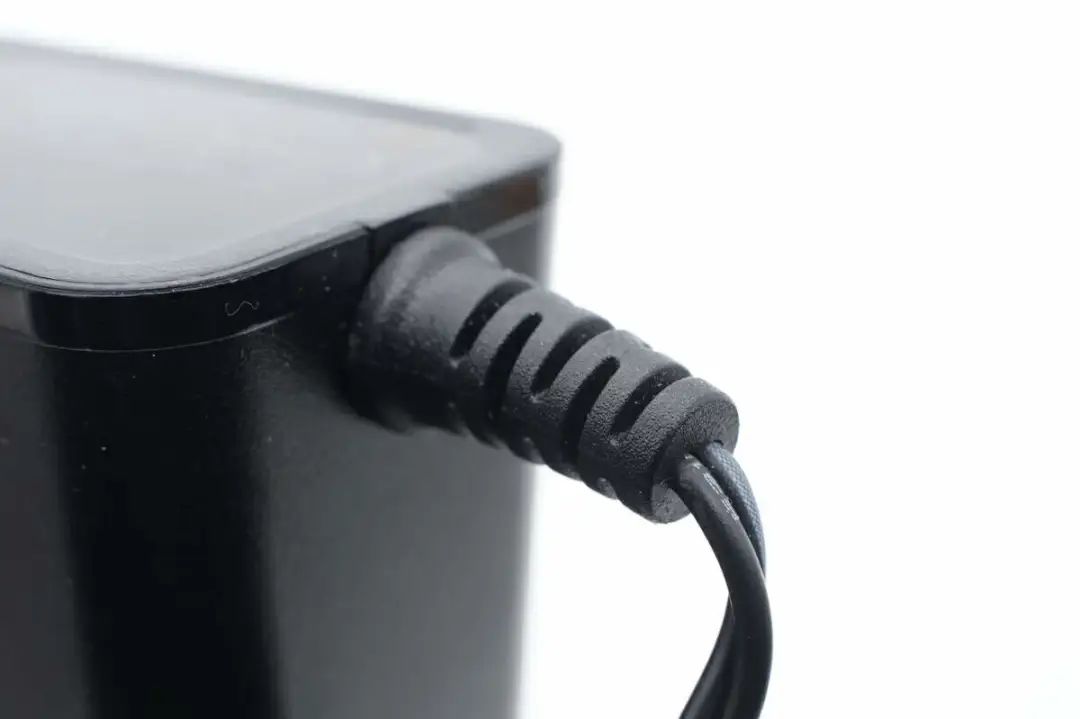

输出线缆与机身连接处做了保护设计。

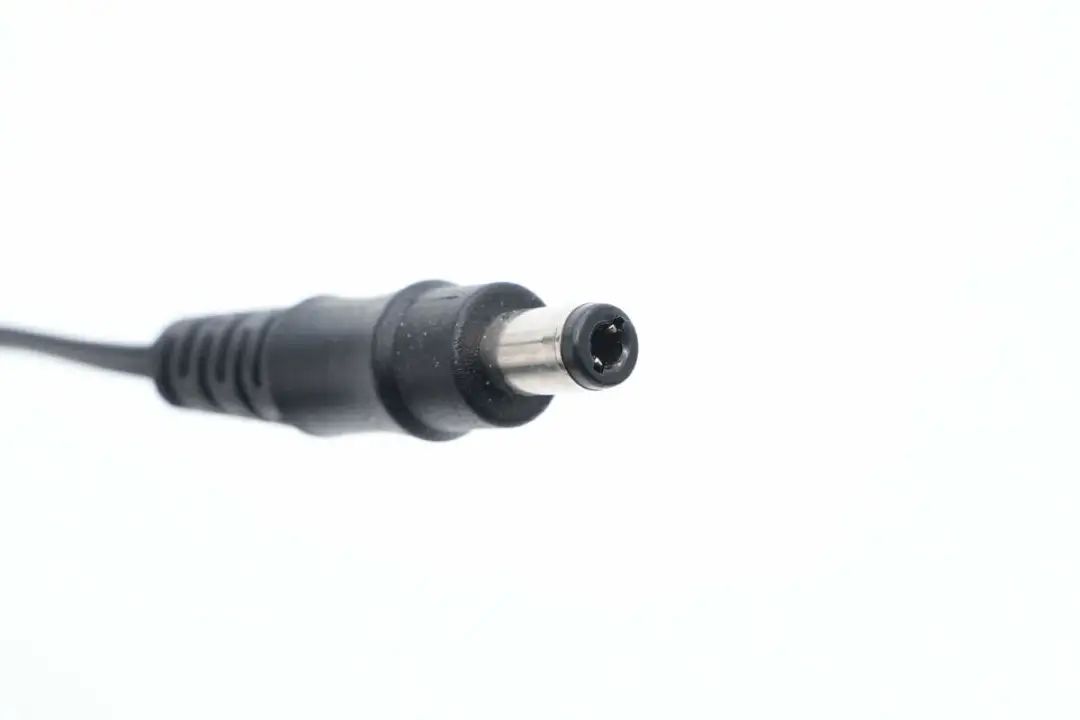

线缆端子为直头。

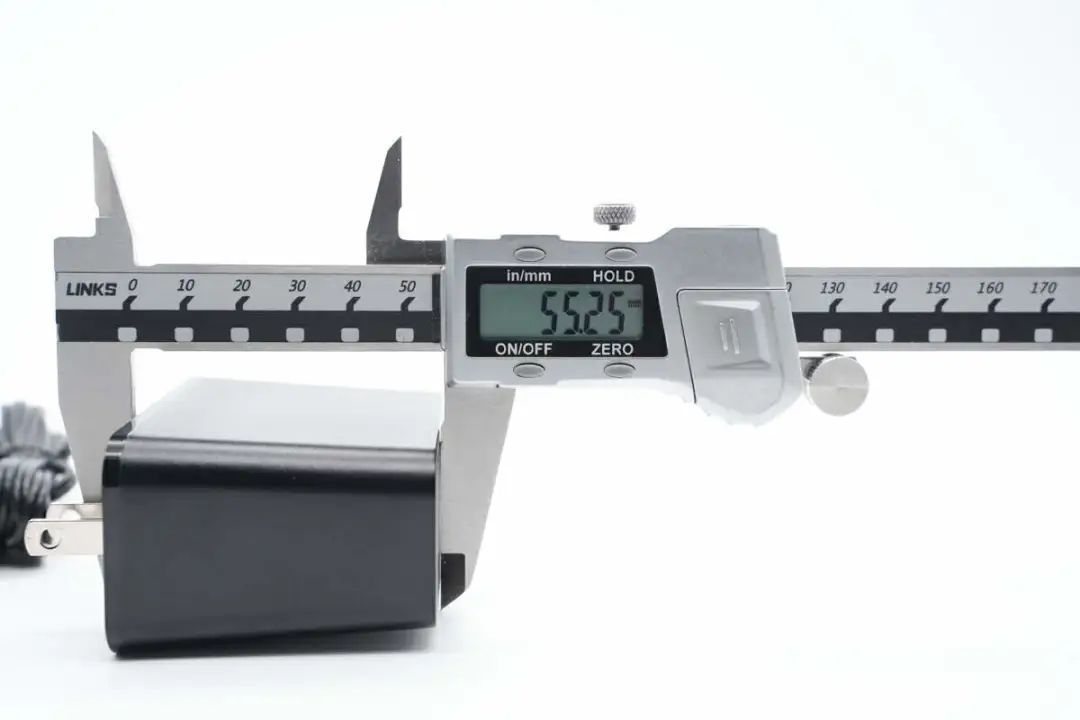

测得适配器机身高度为55.25mm。

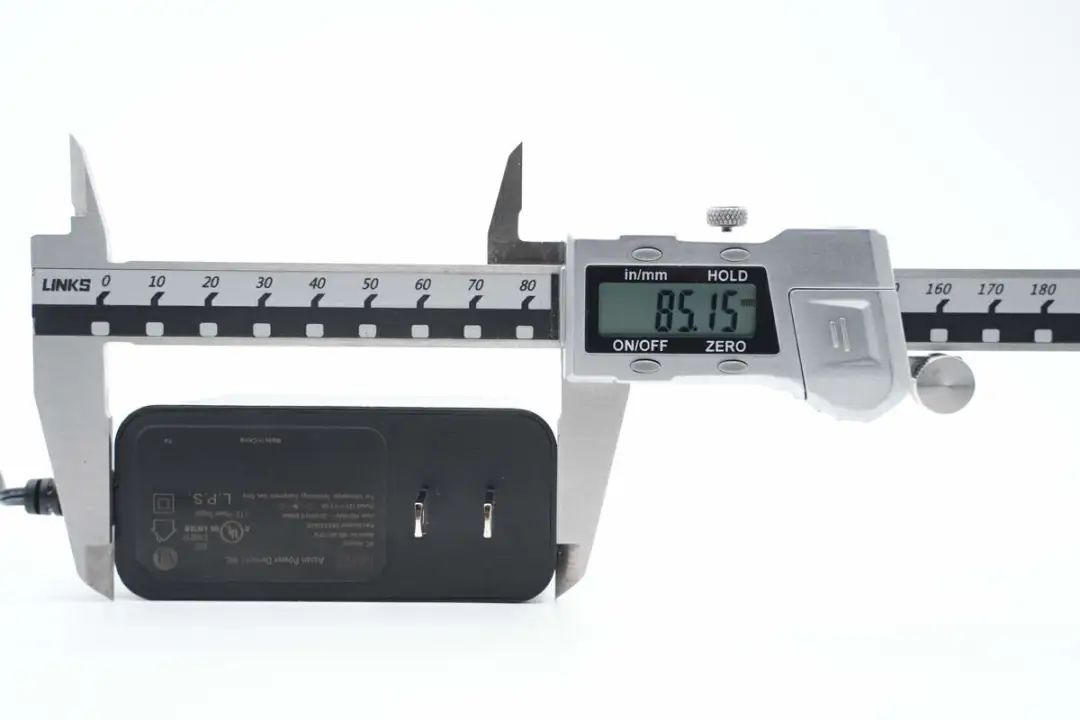

宽度为85.15mm。

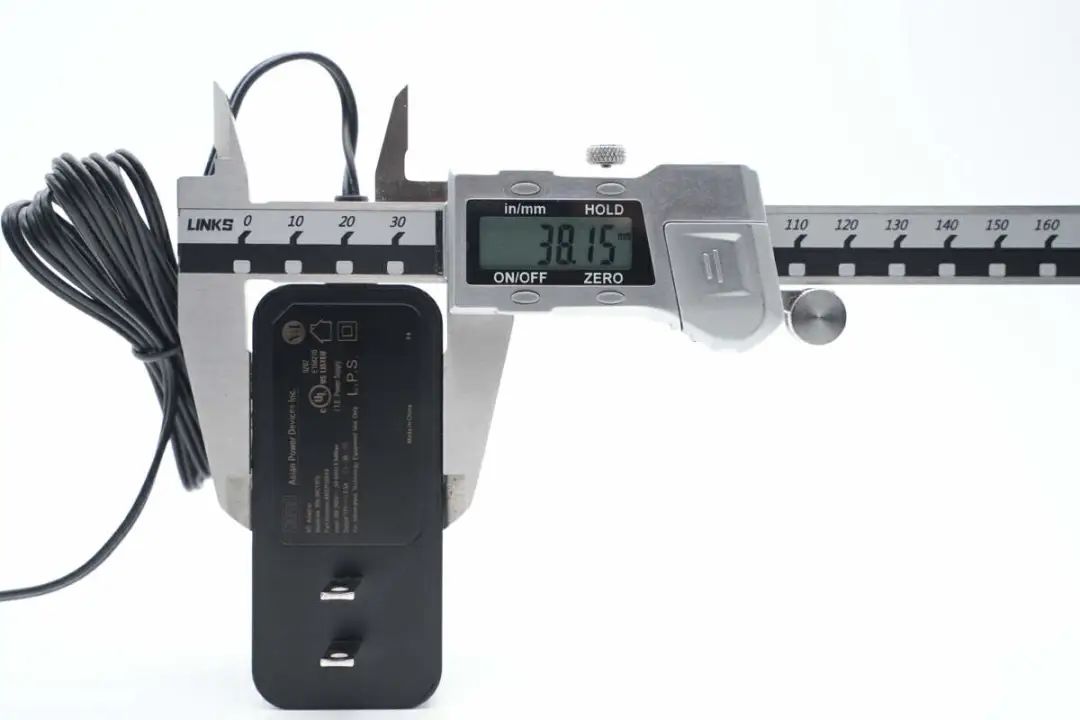

厚度为38.15mm。

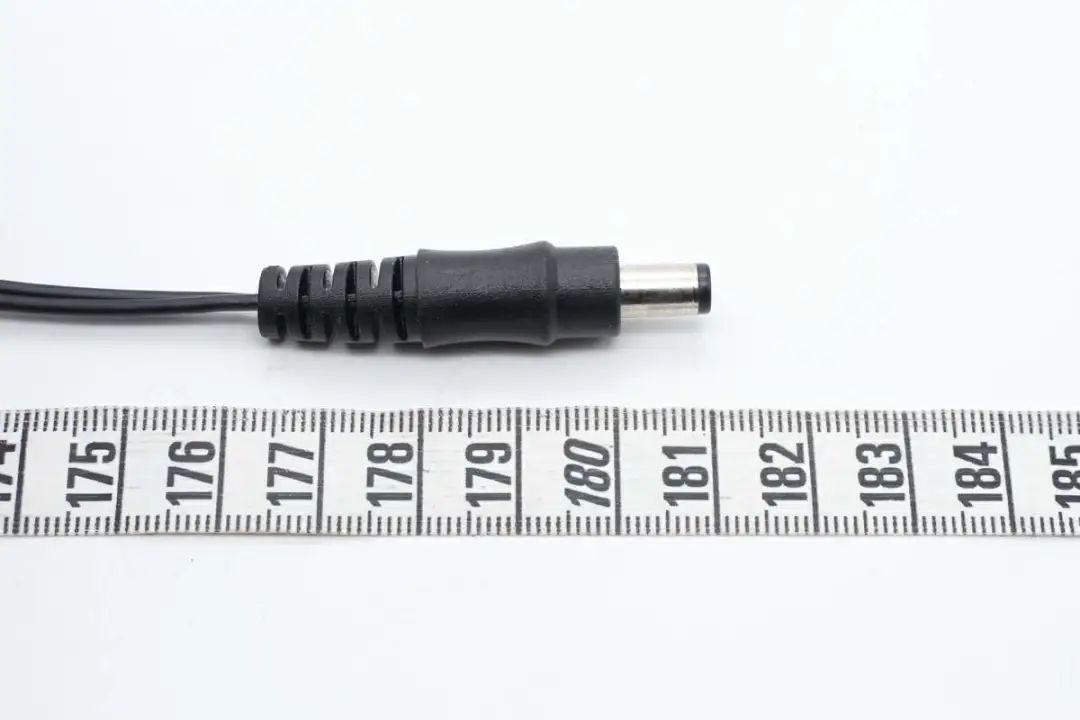

线缆长度约为181cm。

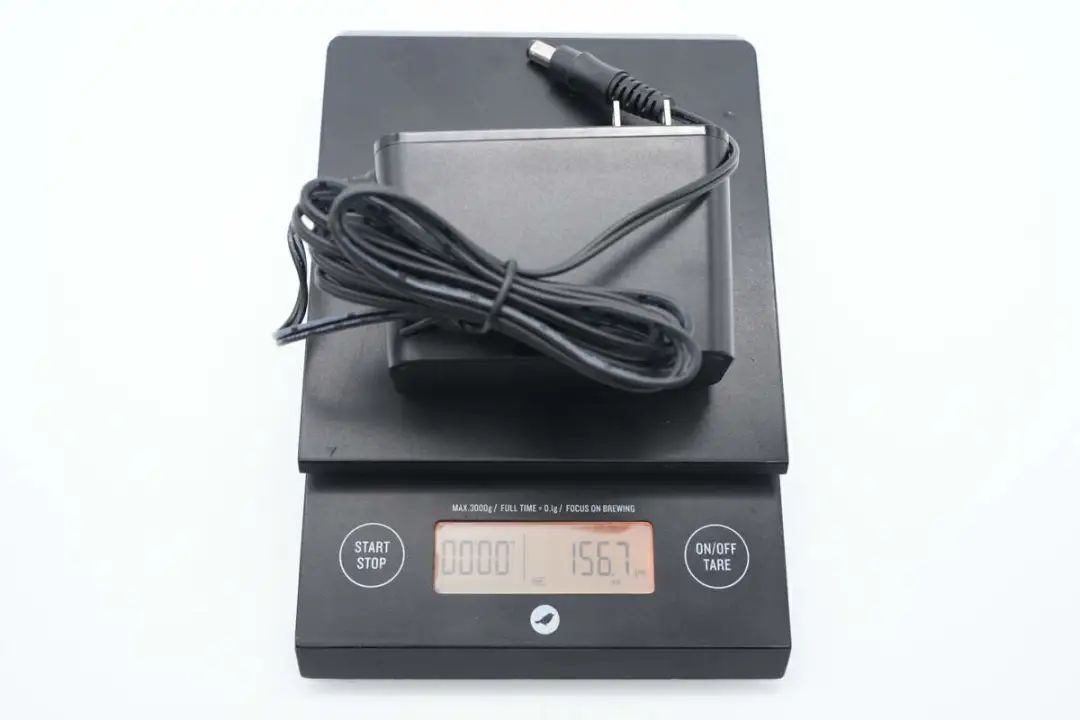

重量约为157g。

亚源30W电源适配器拆解

看完了亚源科技30W电源适配器的外观，下面就进行拆解，看看亚源科技这款适配器的设计和用料。

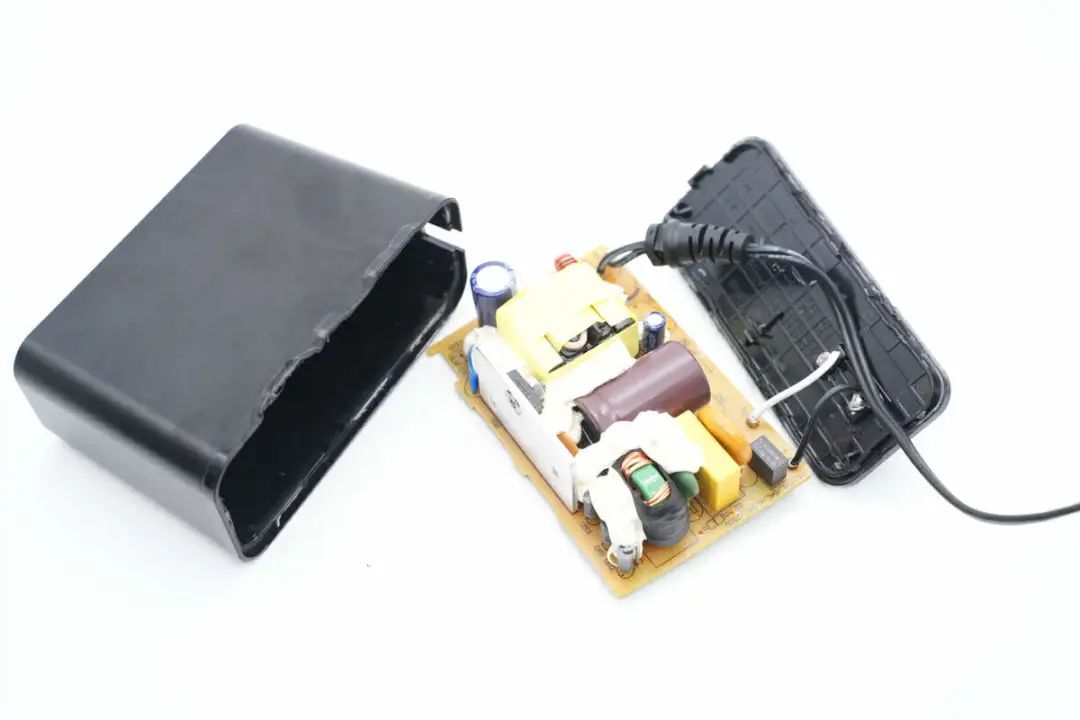

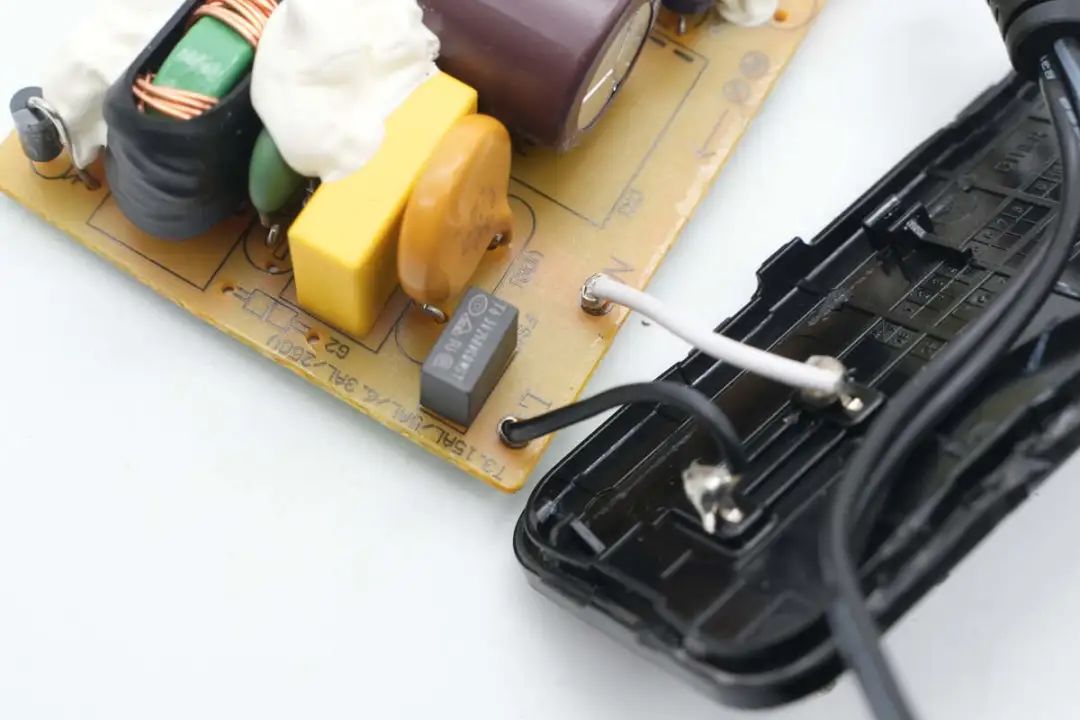

沿外壳接缝拆开适配器外壳，AC输入通过导线焊接连接。

AC输入线冷压端子焊接。

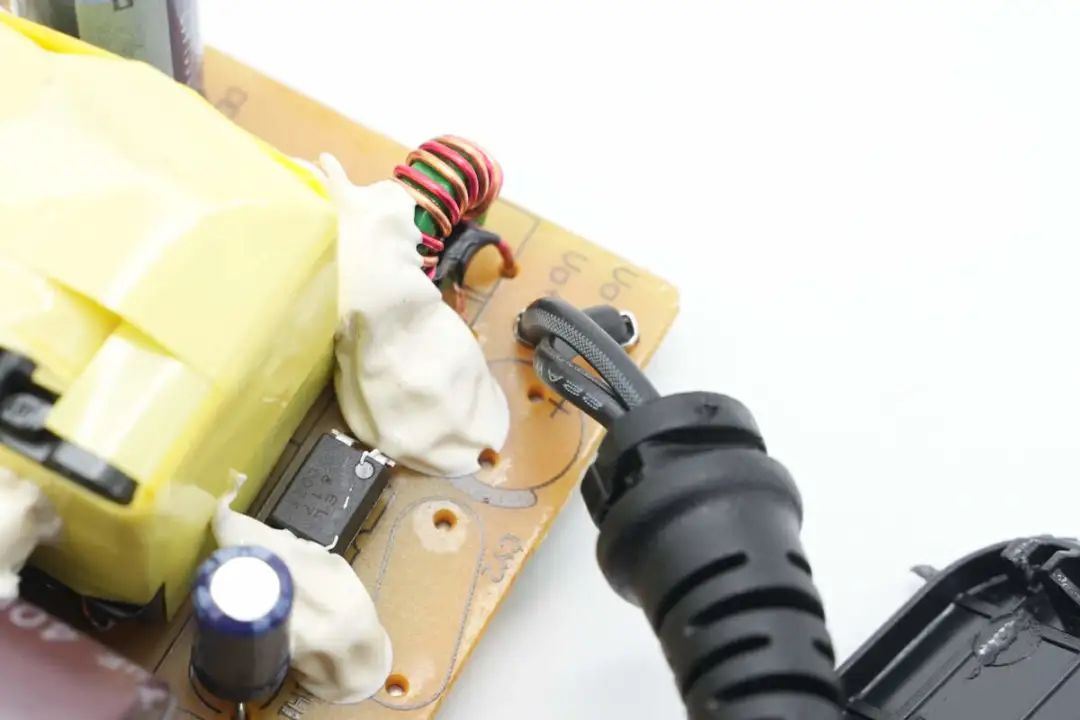

输出线也同样冷压端子焊接。

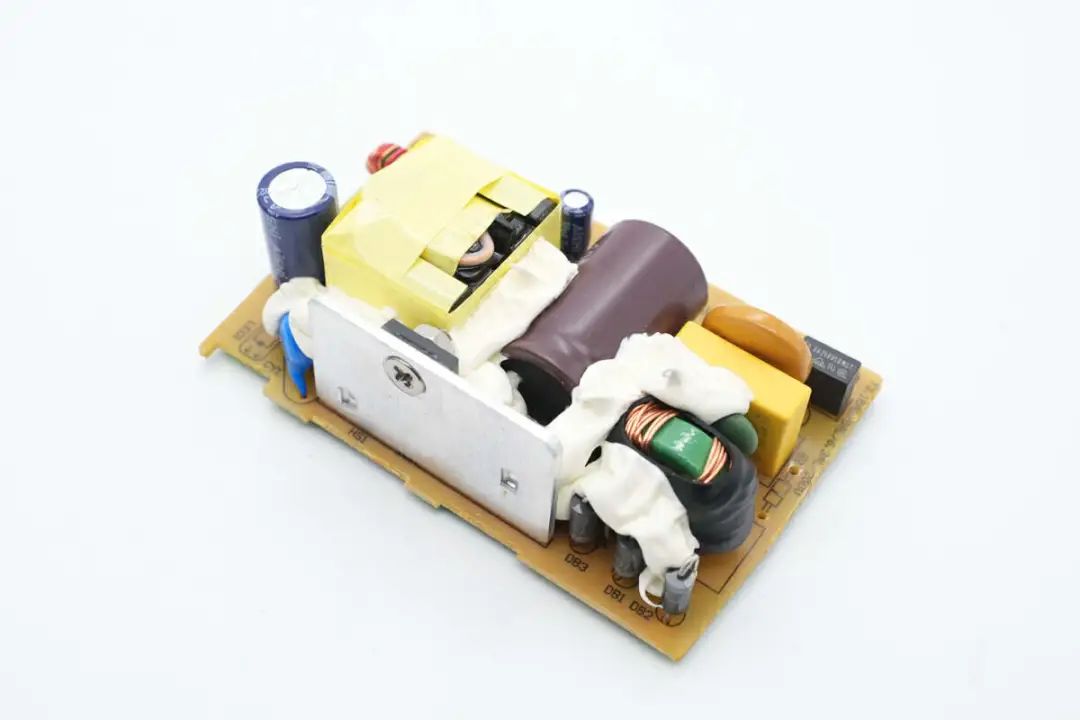

PCBA模块一览，变压器与高压电解电容打胶与周围器件固定。

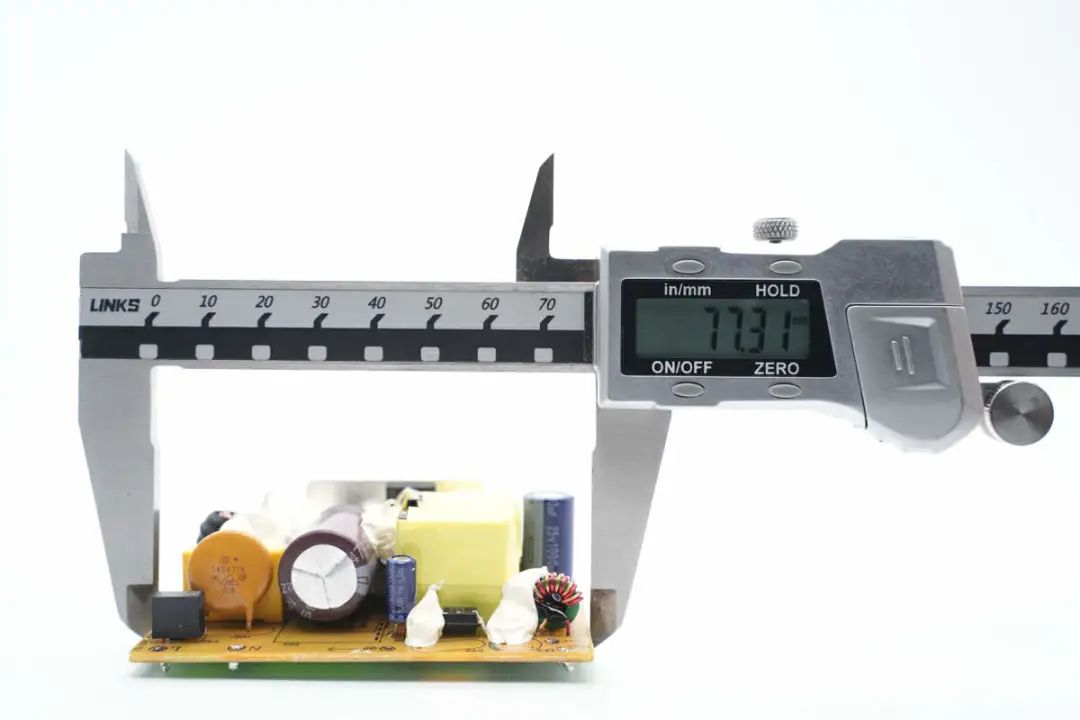

使用游标卡尺测得PCBA模块长度约为77.31mm。

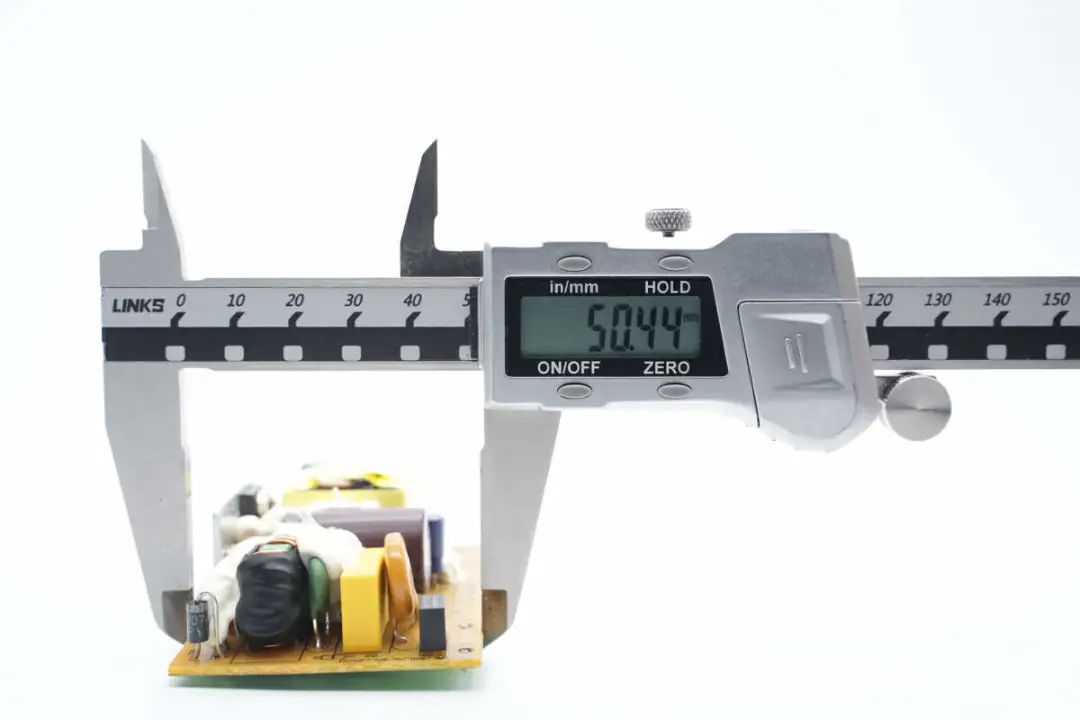

PCBA模块宽度约为50.44mm。

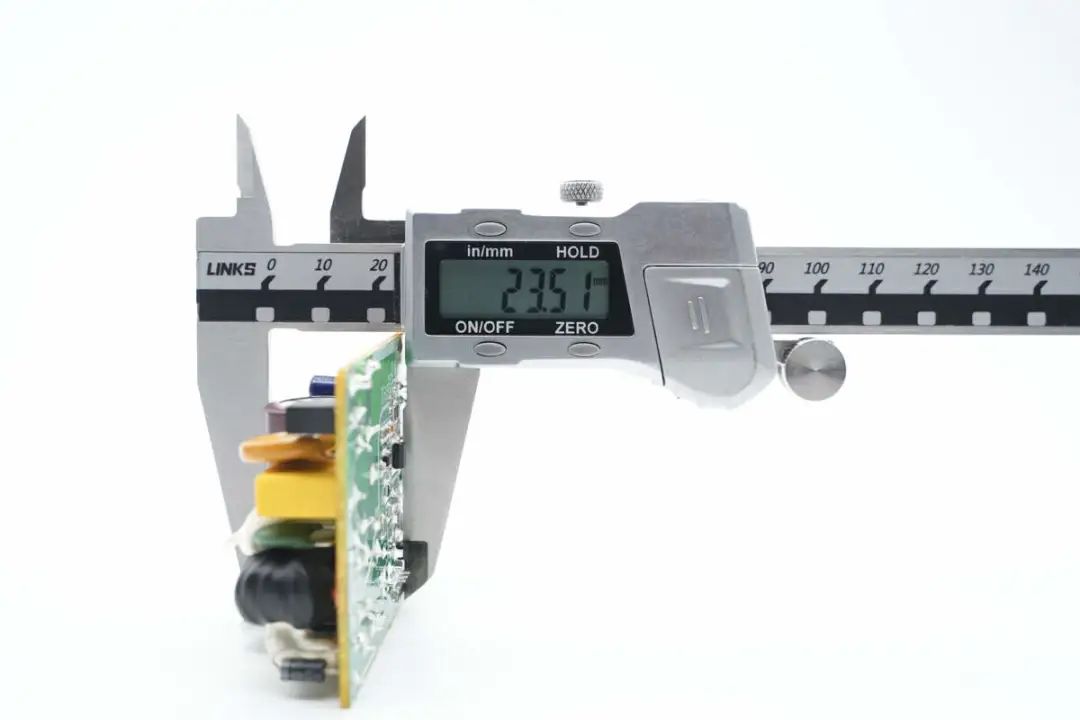

PCBA模块厚度约为23.51mm。

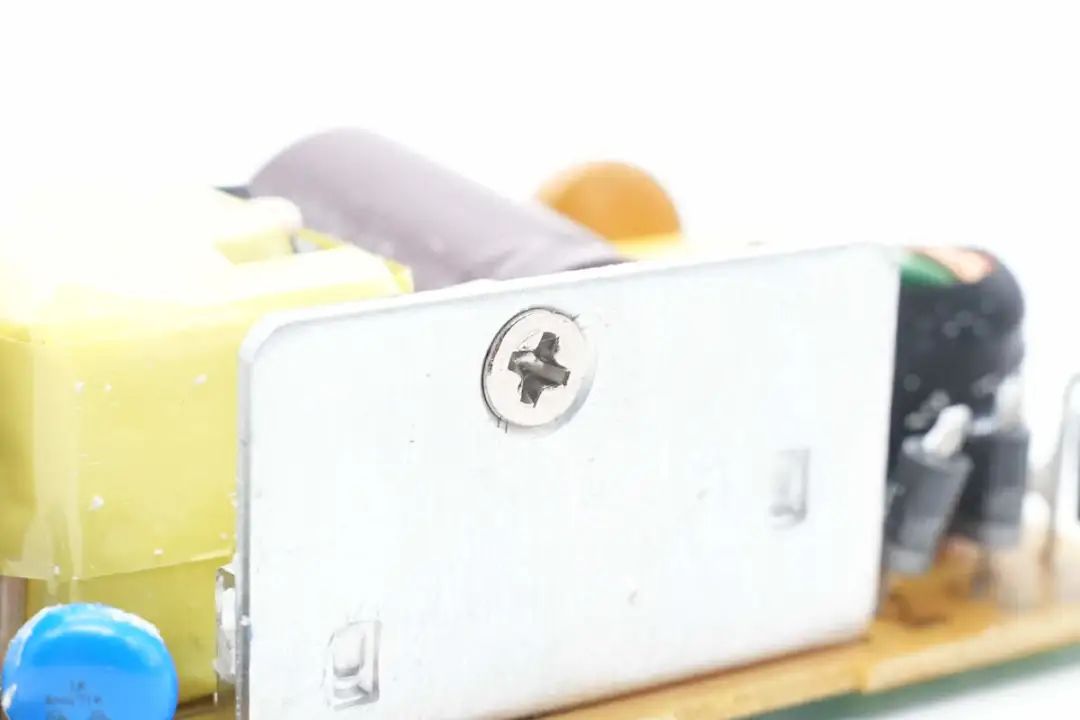

开关管使用螺丝固定一块散热片。

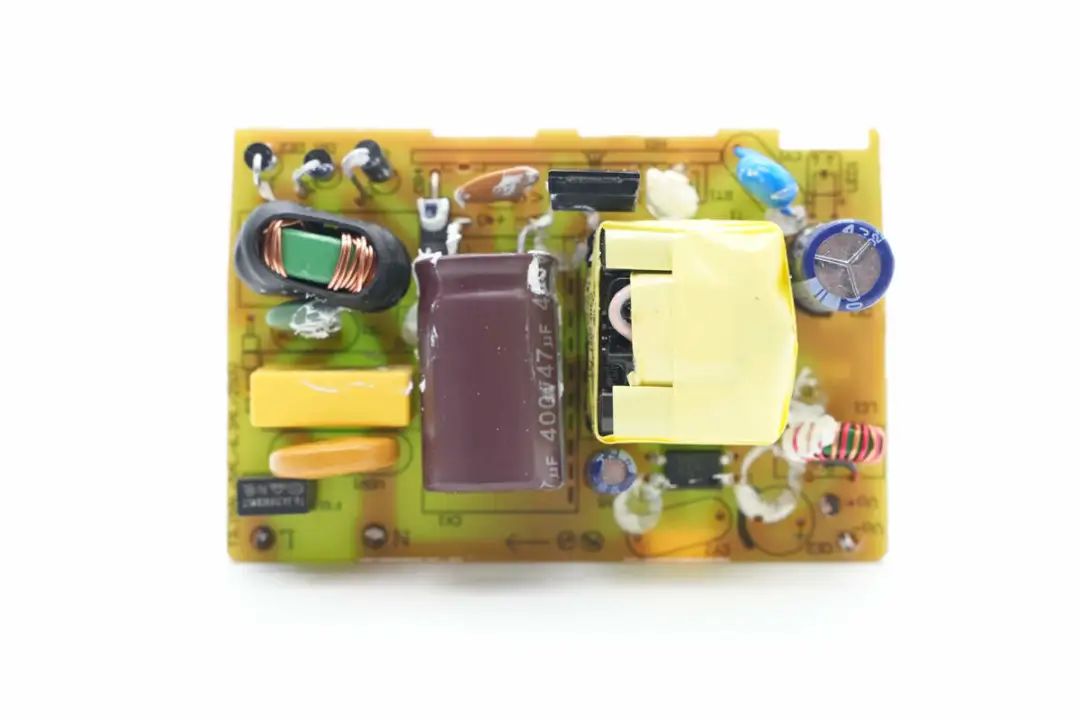

PCBA模块正面一览，左侧焊接保险丝，MOV压敏电阻，EMI滤波器件和整流二极管，右侧焊接高压滤波电容，开关管和变压器，右侧焊接输出滤波电容和滤波电感。在变压器下方焊接反馈光耦。

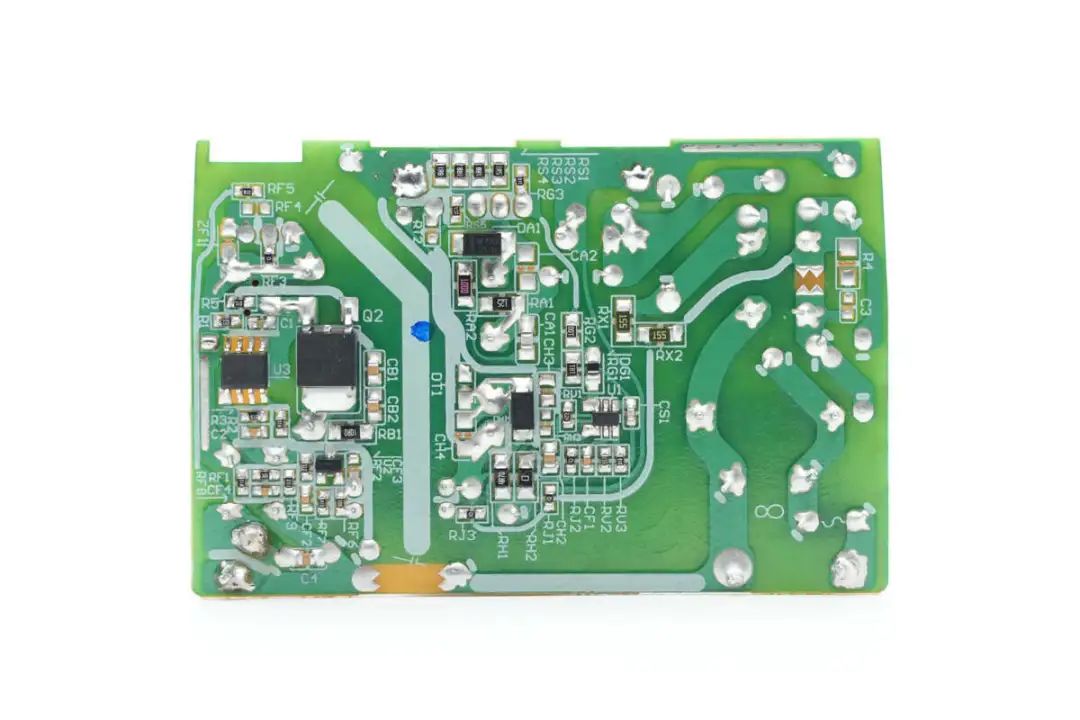

背面焊接同步整流控制器和同步整流管，初级主控芯片，初次级分界明显。亚源科技这款适配器为反激架构，同步整流，输出电压通过光耦反馈。下面我们就从输入端开始了解整个适配器的设计和用料。

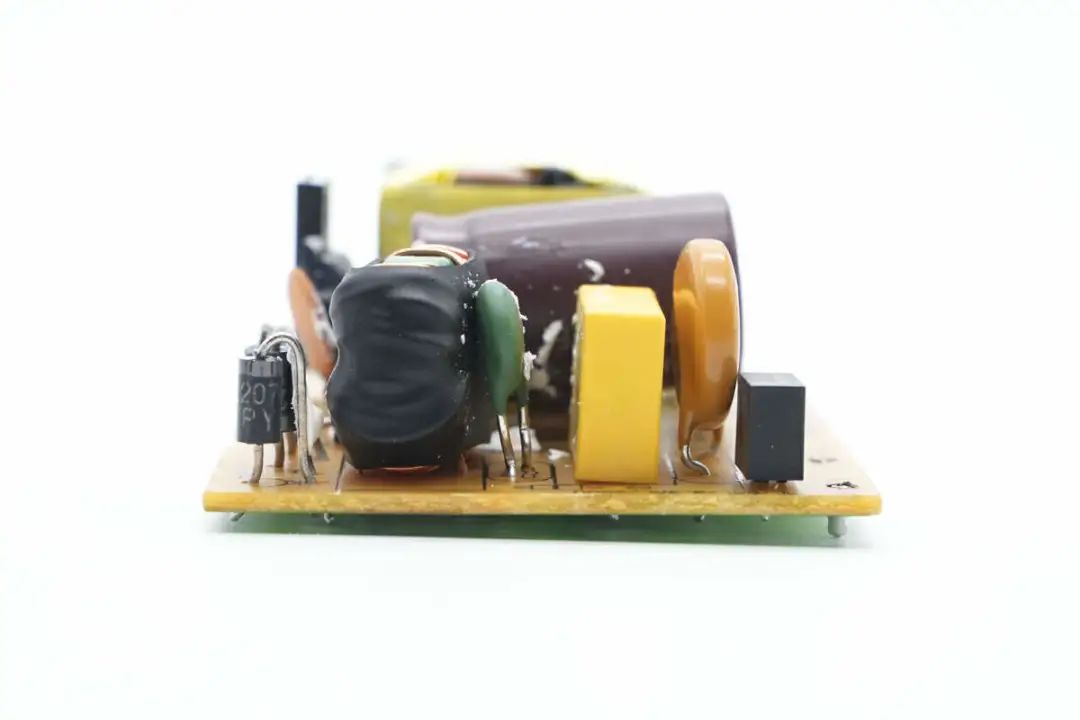

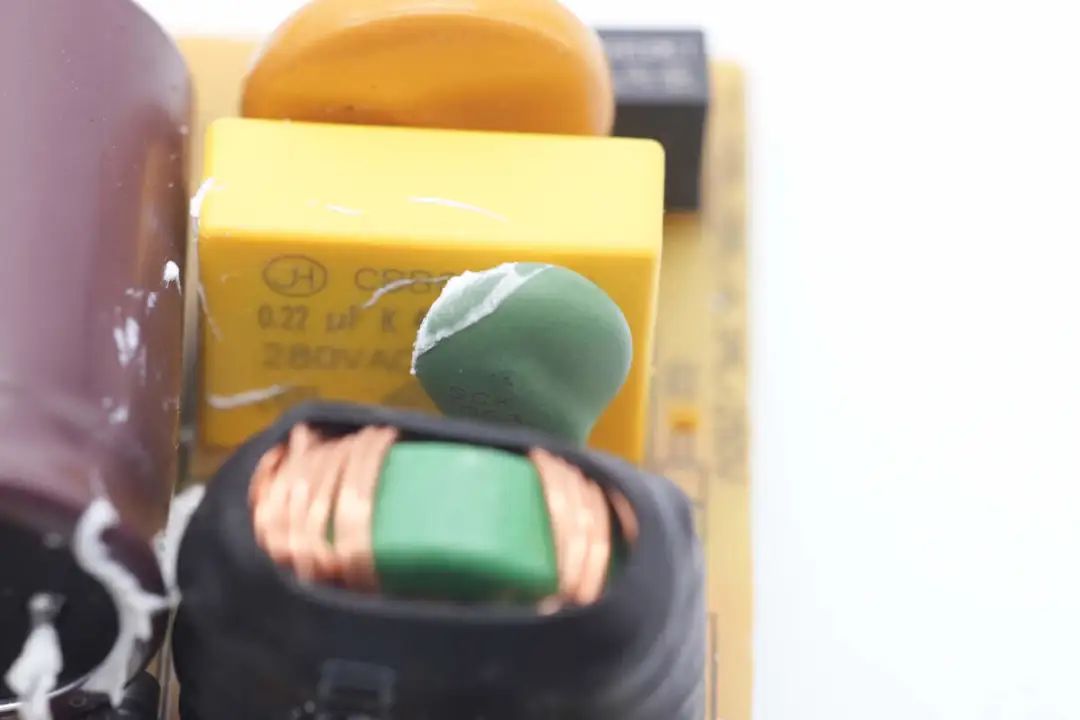

输入端从右到左依次焊接保险丝，压敏电阻，安规X2电容，NTC热敏电阻，共模电感和整流二极管。

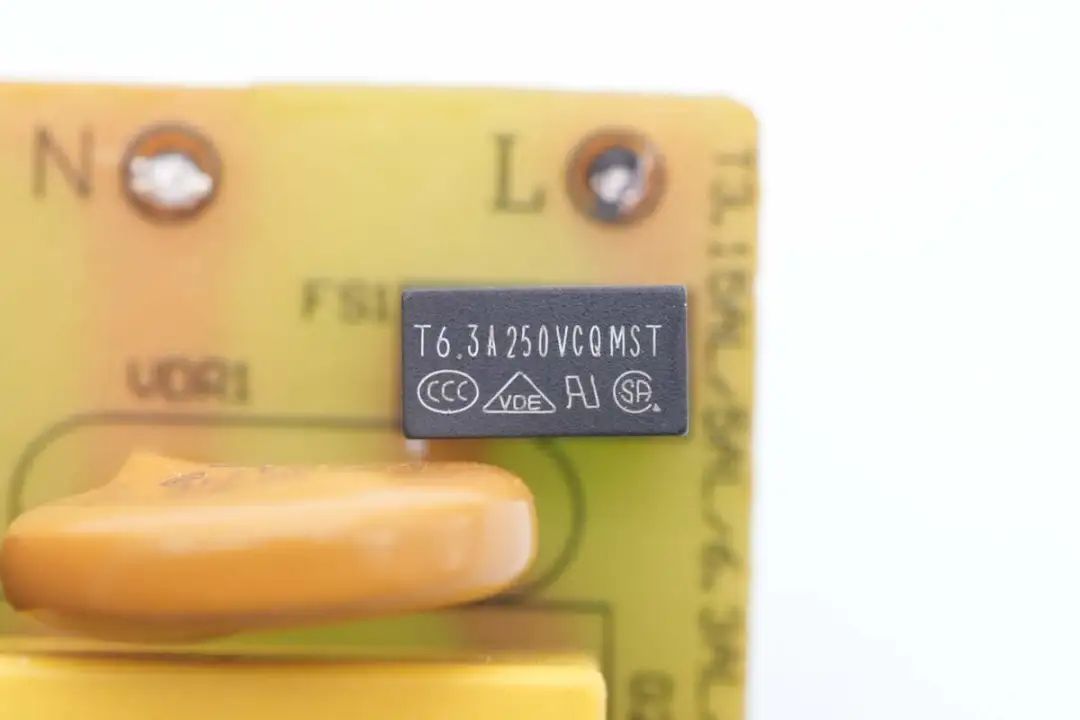

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为6.3A 250V。

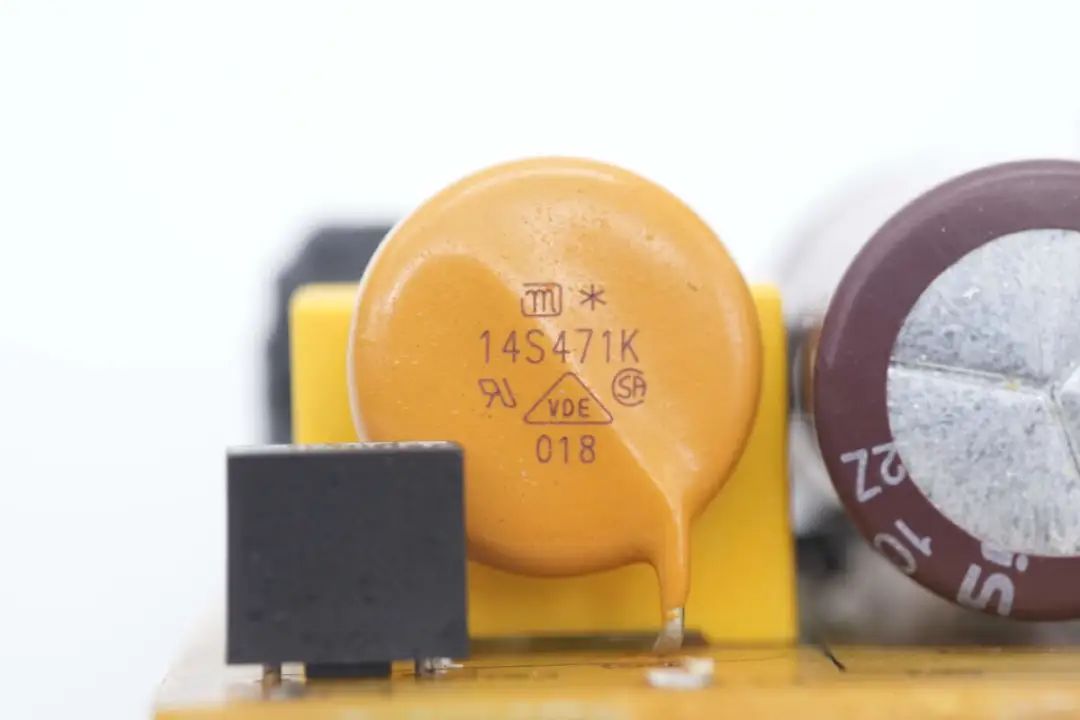

压敏电阻来自久尹，规格为14S471，用于浪涌过压保护。

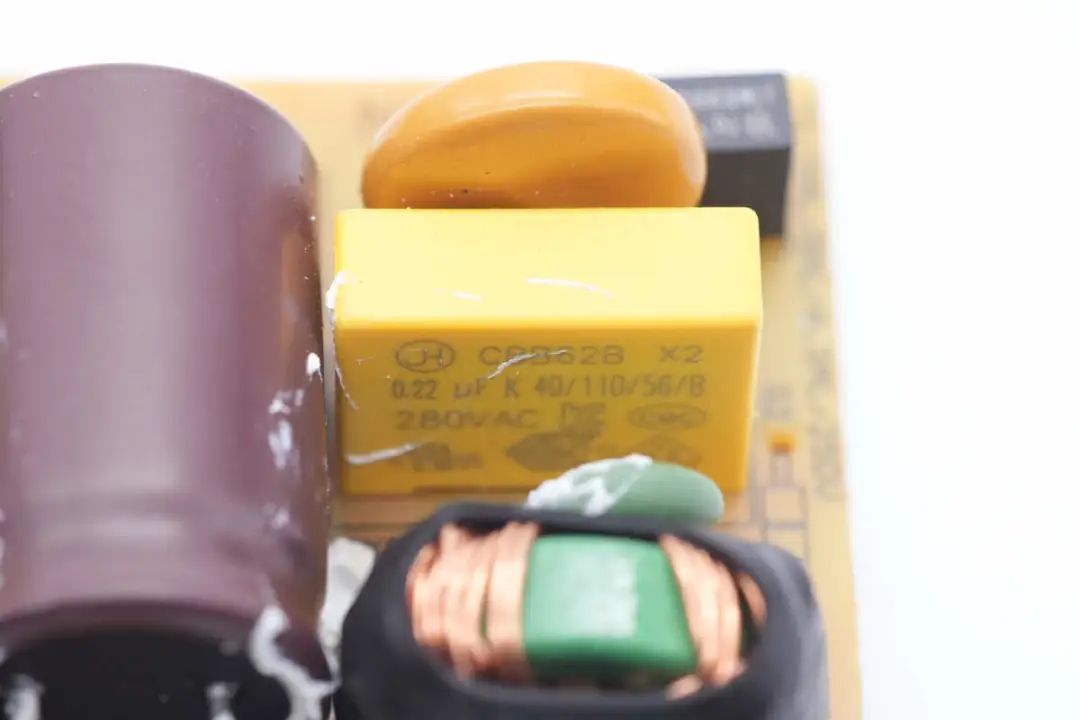

安规X2电容来自JH京昊，规格为0.22μF。

绿色NTC热敏电阻用于抑制上电的浪涌电流。

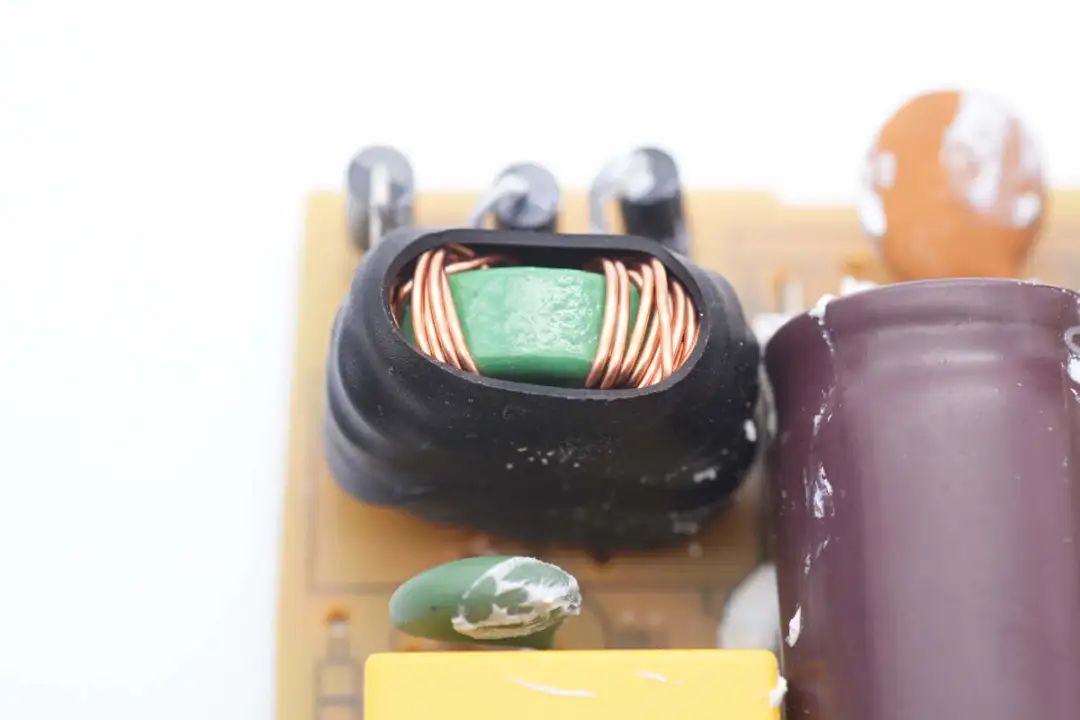

共模电感采用漆包线绕制，外套热缩管绝缘。

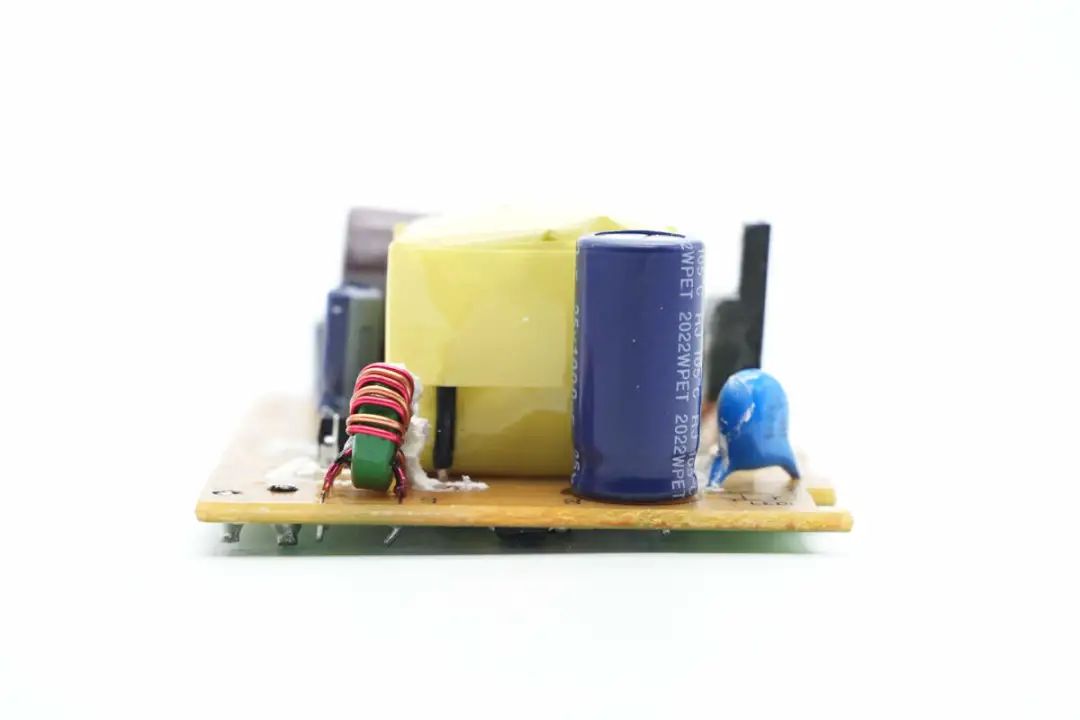

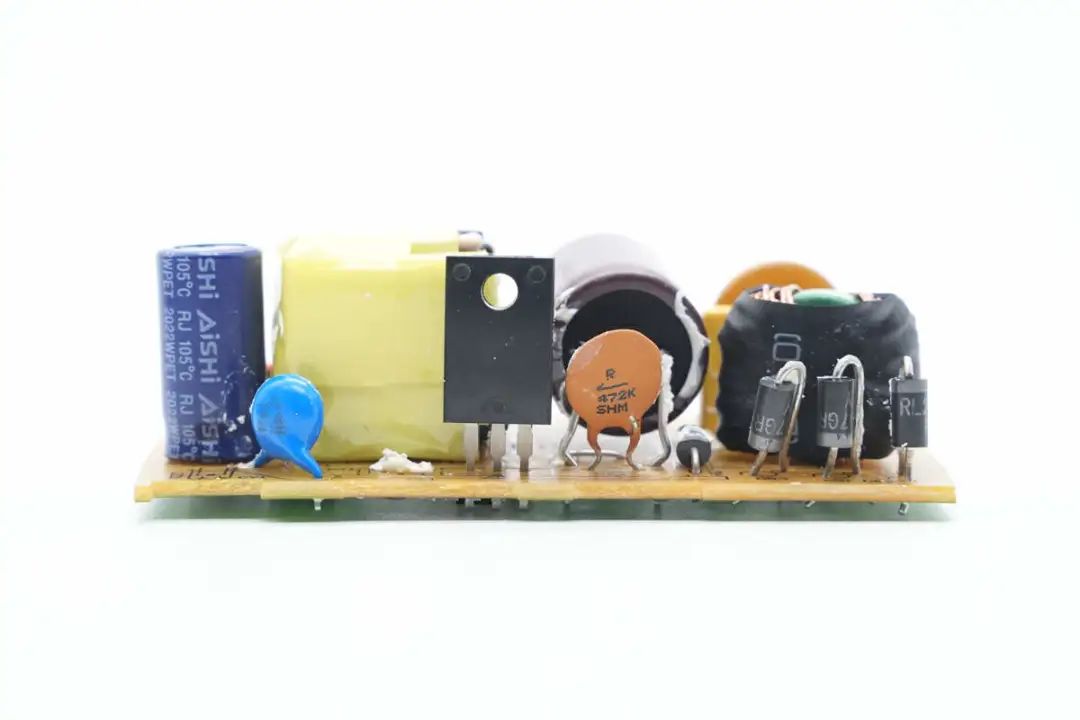

PCBA模块侧面焊接输出滤波电容，蓝色Y电容，初级开关管，瓷片电容和整流管。

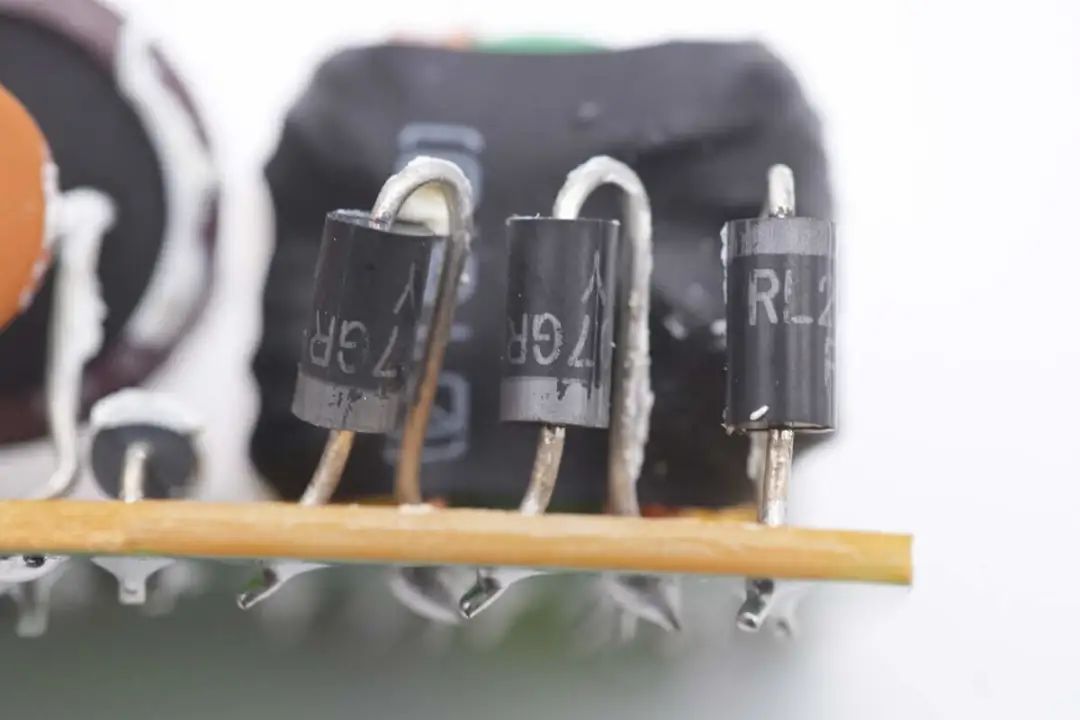

在这款适配器中，没有使用常见的整流桥，而是使用四颗二极管替代。

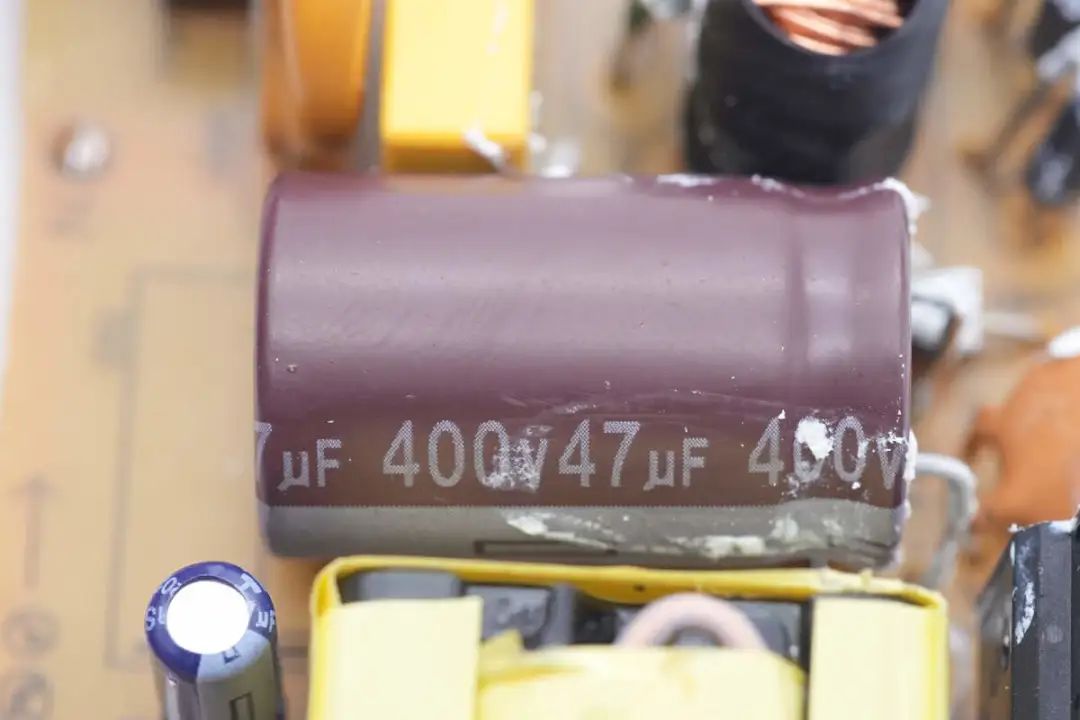

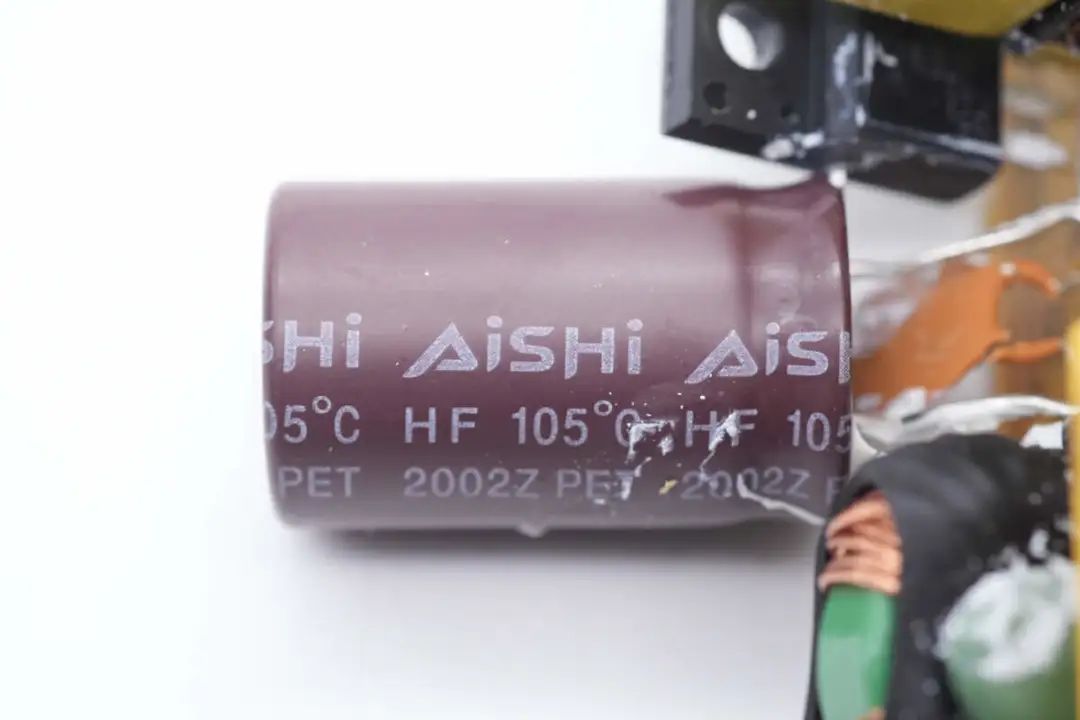

高压滤波电容来自艾华，HF系列105℃耐热。

规格为400V47μF。

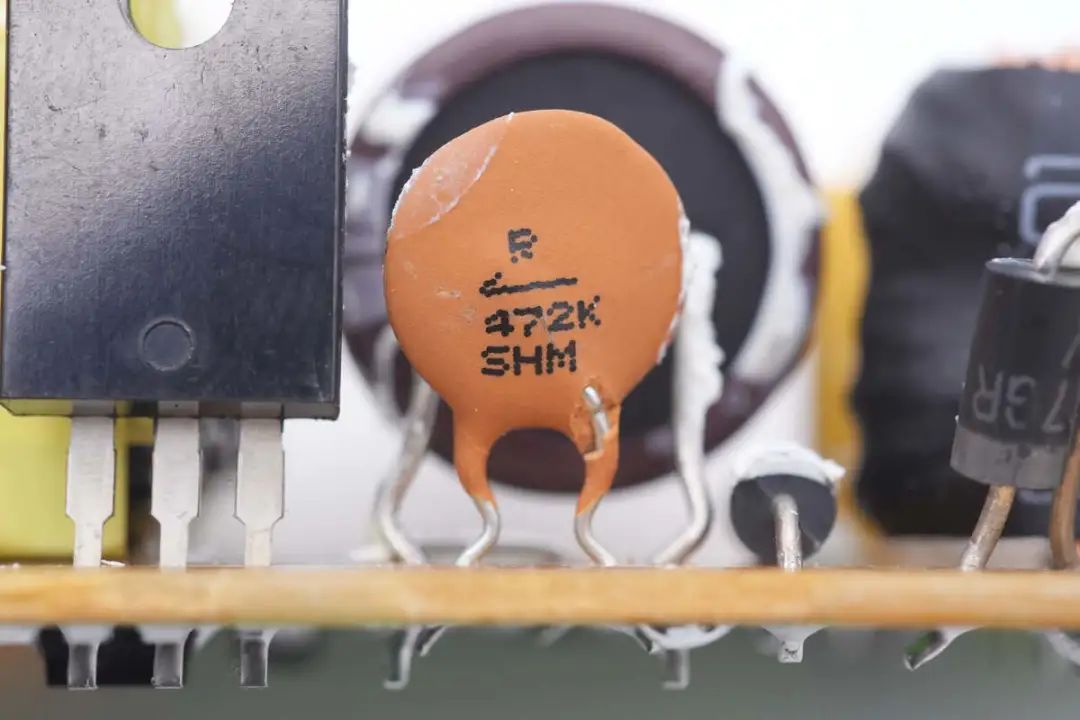

与高压滤波电容并联的瓷片电容特写。

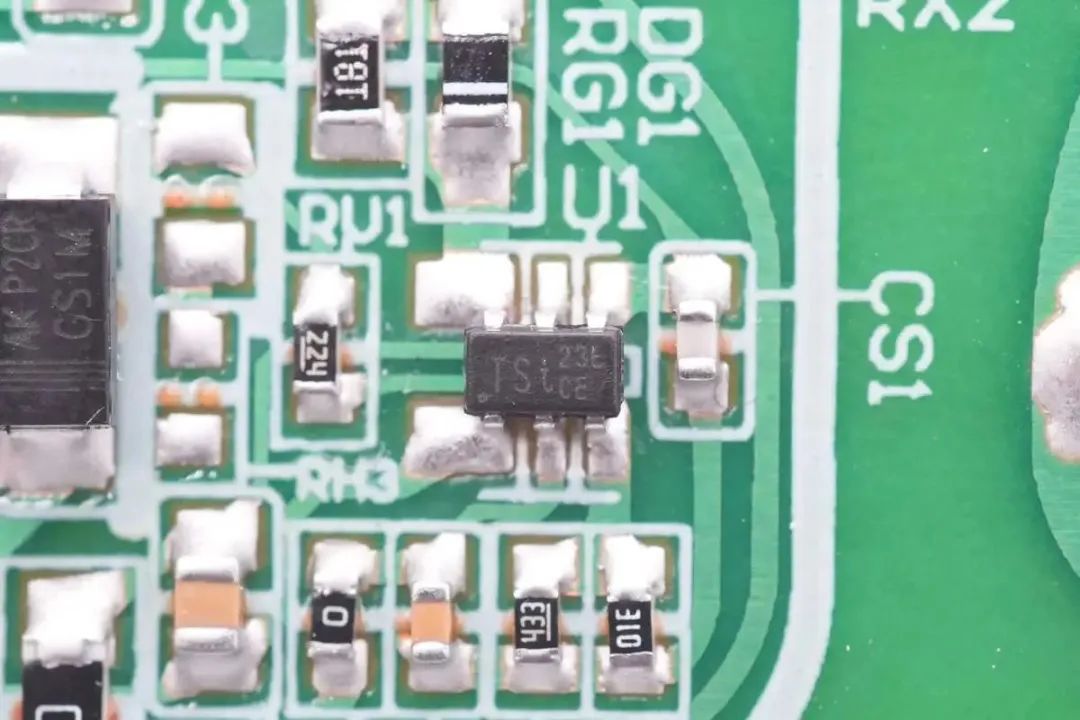

初级主控芯片丝印TSt，为SOT23封装。

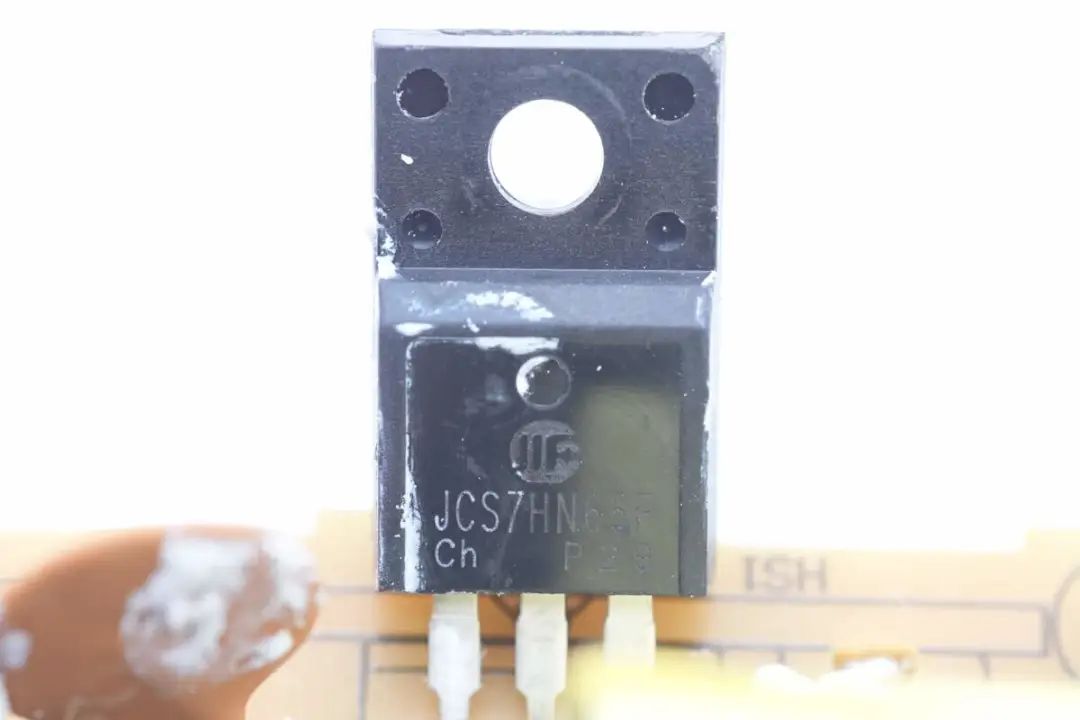

初级开关管来自吉林华微，型号JCS7HN65F，是一颗耐压650V，导阻1.05Ω的NMOS，采用TO220F绝缘封装，并固定散热片加强散热。

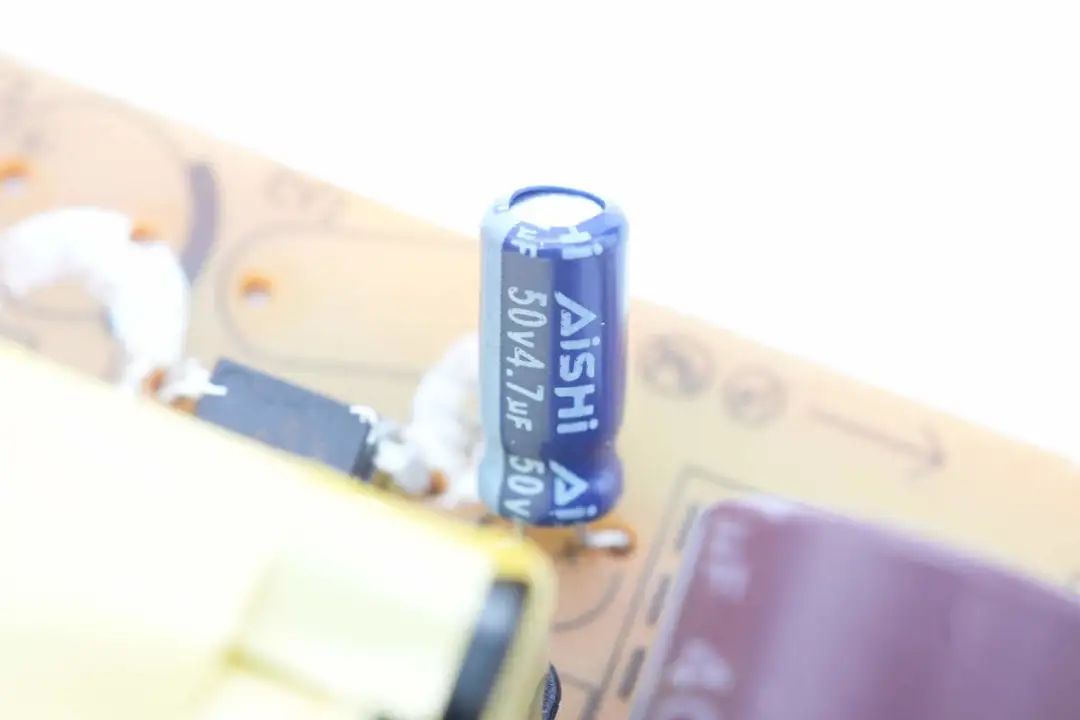

为主控芯片供电的滤波电容规格为50V4.7μF。

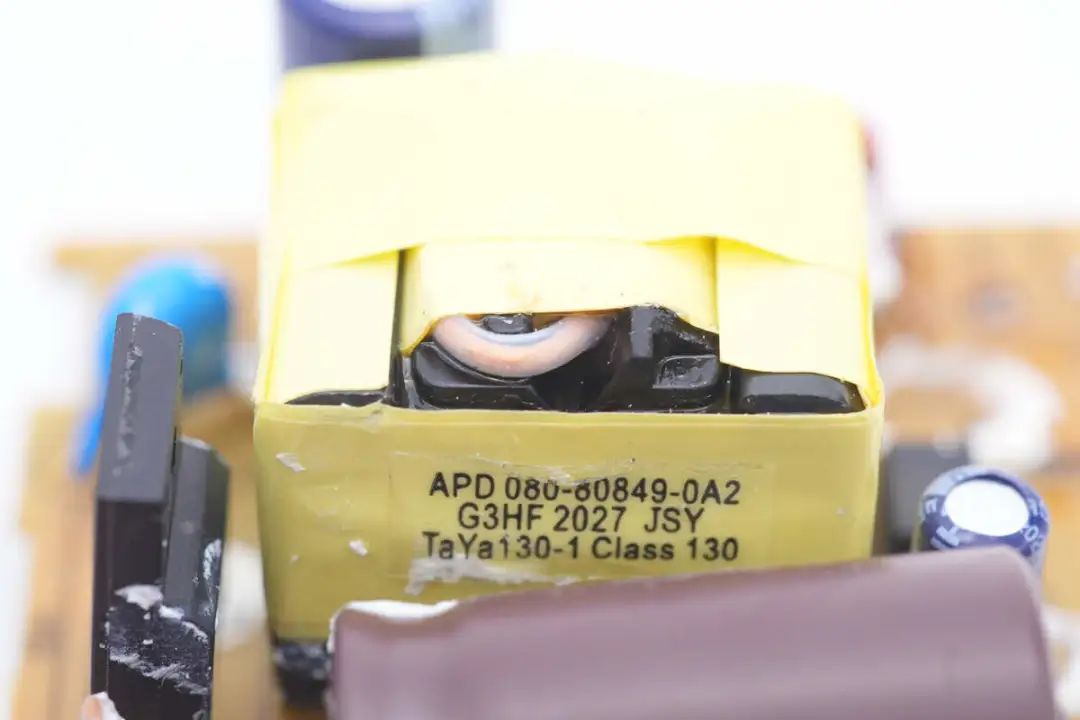

变压器由亚源科技生产，磁芯缠绕胶带绝缘。

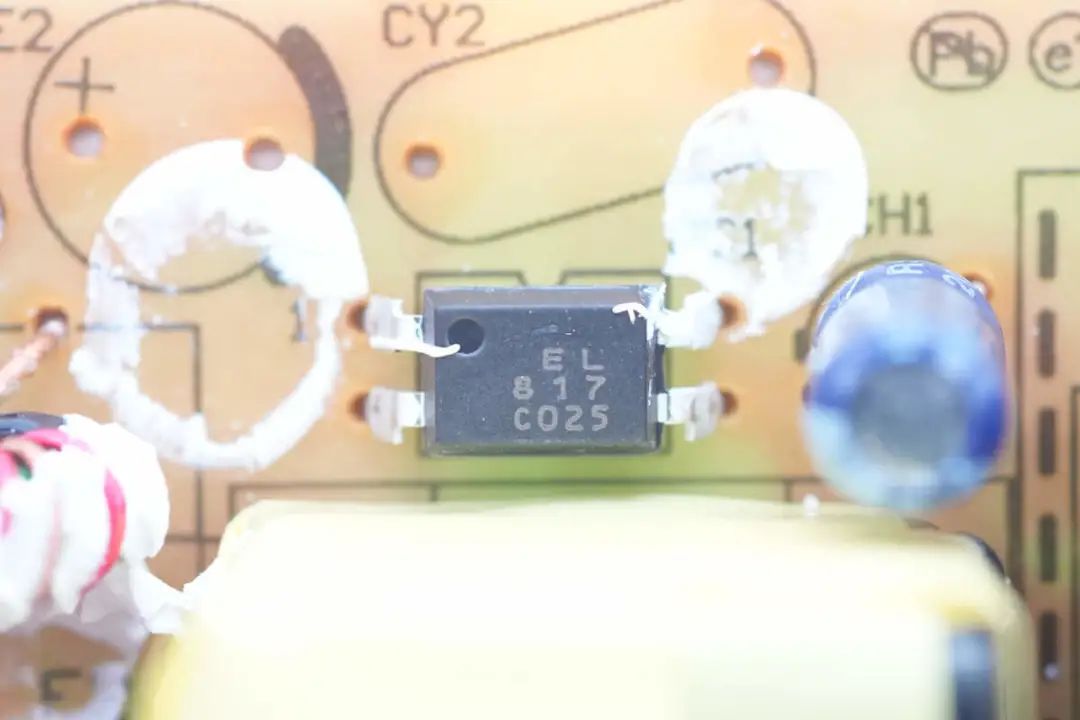

EL817光耦用于输出电压反馈。

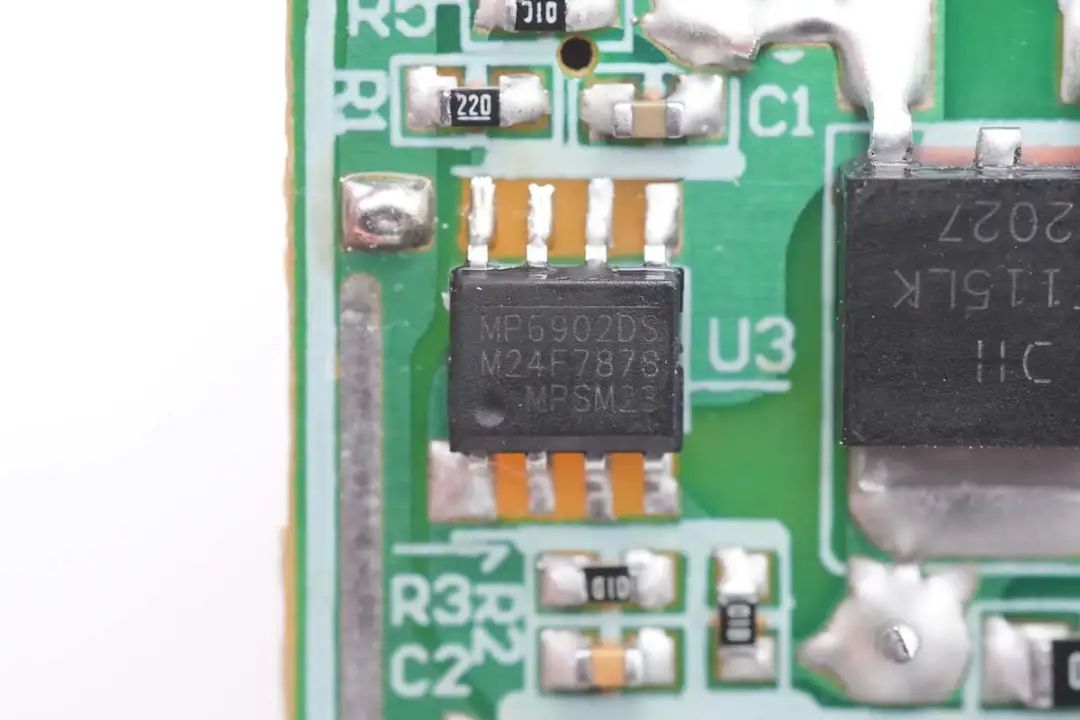

次级同步整流控制器采用MPS 芯源半导体 MP6902DS，是一颗支持DCM和QR反激的同步整流控制器，支持12V标准同步整流管和5V逻辑电压驱动整流管，支持8-24V输出电压范围，支持最高400KHz工作频率，支持高侧和低侧同步整流。

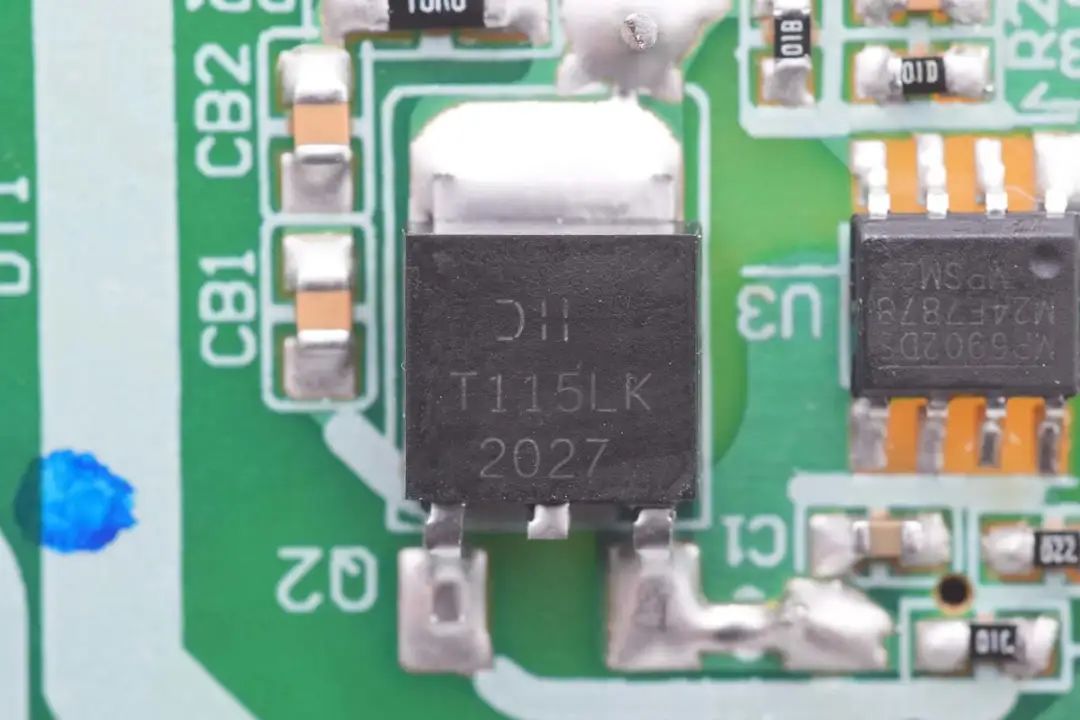

同步整流管来自DIODES，丝印T115LK，采用TO252封装。

输出侧焊接滤波电感和滤波电容。

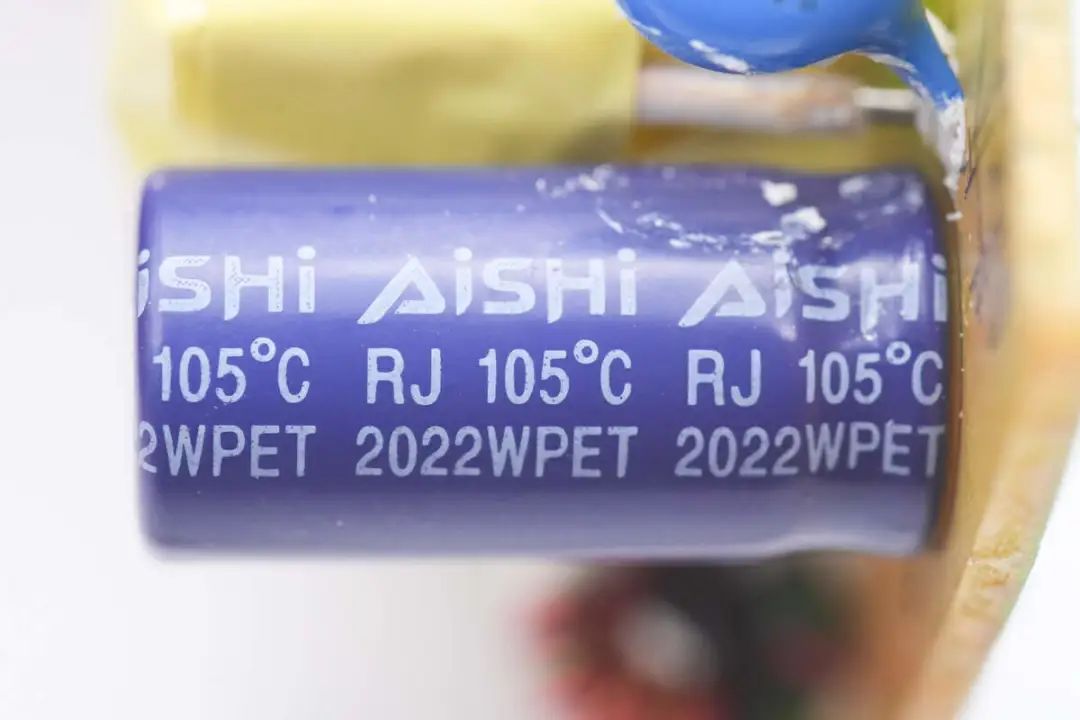

输出滤波电容来自艾华，RJ系列105℃耐热。

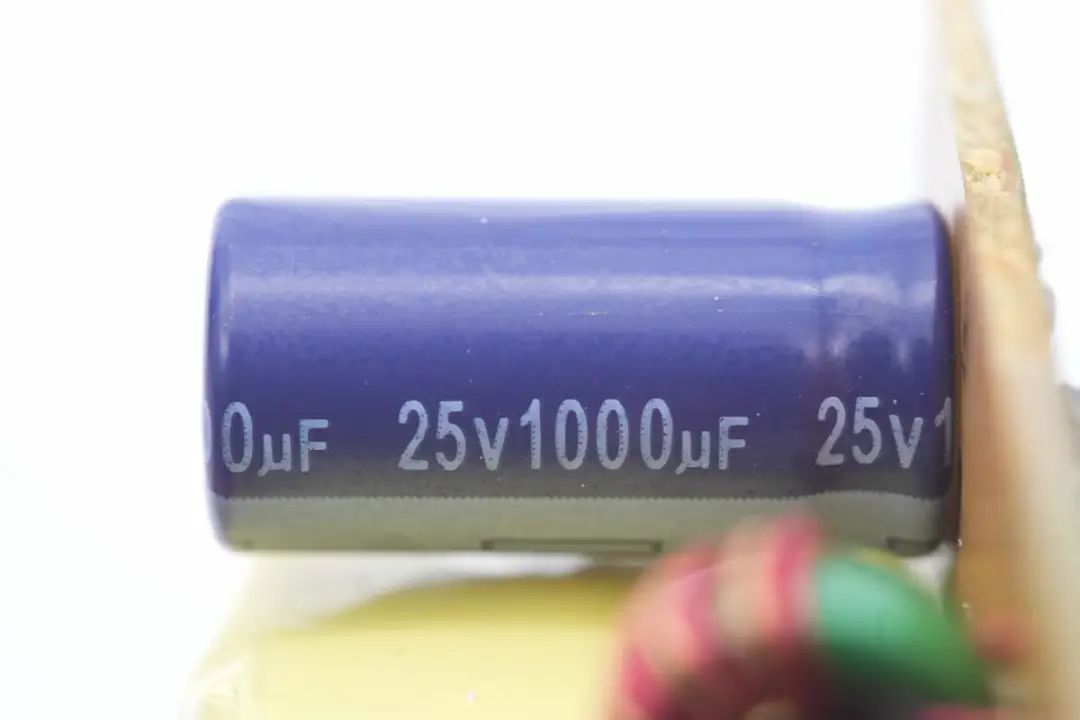

规格为25V1000μF。

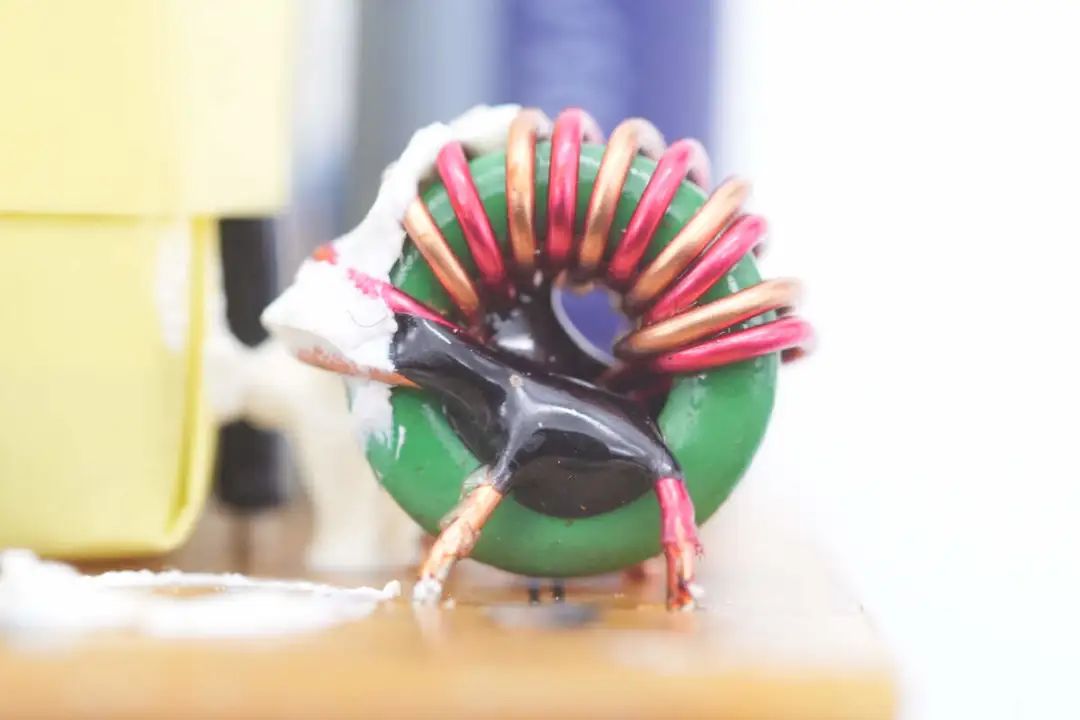

输出滤波电感采用磁环绕制。

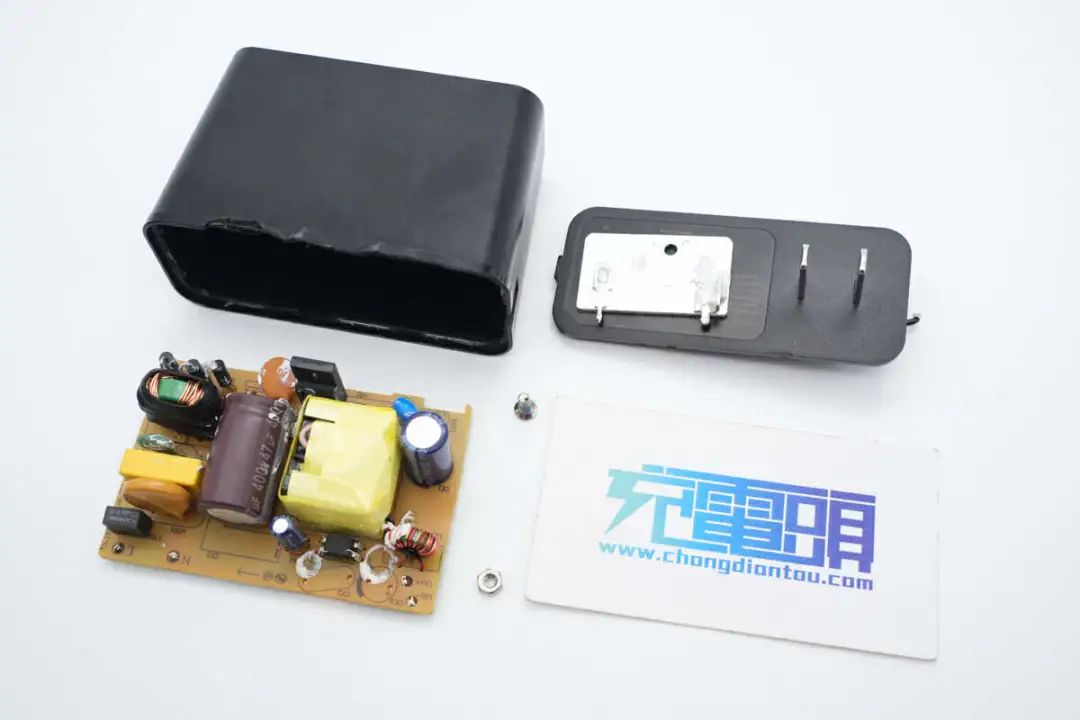

全部拆解一览，来张全家福。

充电头网拆解总结

亚源科技这款电源适配器为30W输出功率，适配器采用黑色塑料外壳，美规插头。输出电压为12V，输出电流2.5A，自带输出线，长度为1.8米，满足多种场合使用。

充电头网通过拆解了解到，这款适配器内部开关管配有散热片。适配器为反激架构，使用MPS MP6902进行同步整流控制，降低损耗提高效率。适配器采用单面PCB设计，内部电容全部来自艾华，元器件之间注胶固定，做工和用料扎实。
