英飞凌CYPD2803A1-09FNXI被苹果快充数据线采用

前言

苹果商店上架了一款全新的240W USB-C充电线，这款充电线采用编织线身，具备USB2.0数据传输能力。这款数据线支持PD3.1标称的48V5A 240W功率充电，并支持USB2.0数据传输。通过搭配这款数据线和PD3.1充电器，即可为所连接的设备进行快充，体验到快充所节省的时间。

充电头网在拆解这款苹果快充数据线时发现，其内置两颗来自英飞凌的E-Marker芯片，型号为CYPD2803A1-09FNXI。

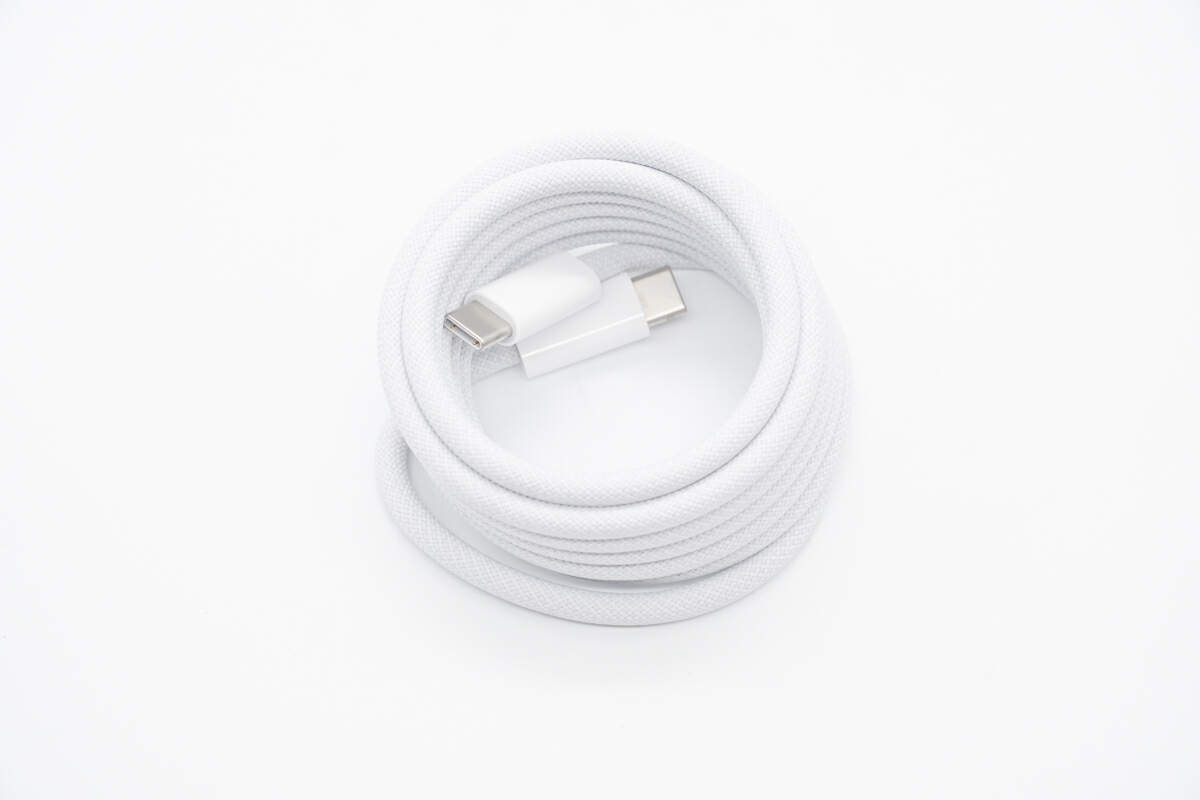

苹果240W USB-C数据线

新款240W USB-C充电线（2米）延续此前充电头网拆解的苹果型号为A2795的USB-C充电线（1米）相同外观设计，不过长度是前者的两倍，最高充电功率则是前者的四倍。如果仅是作为苹果MacBook系列的充电线，设计上可谓是一步到位。

数据线两端线头采用白色塑料外壳，两侧半圆弧面，表面亮面处理。线身外套编织外衣十分紧实，表面手感略硬，整体则如线条般很柔软。线头末端依旧无网尾，这一设计是苹果对自家产品质量的自信，还是路人所谓的偷工减料，见仁见智。

英飞凌CYPD2803A1-09FNXI

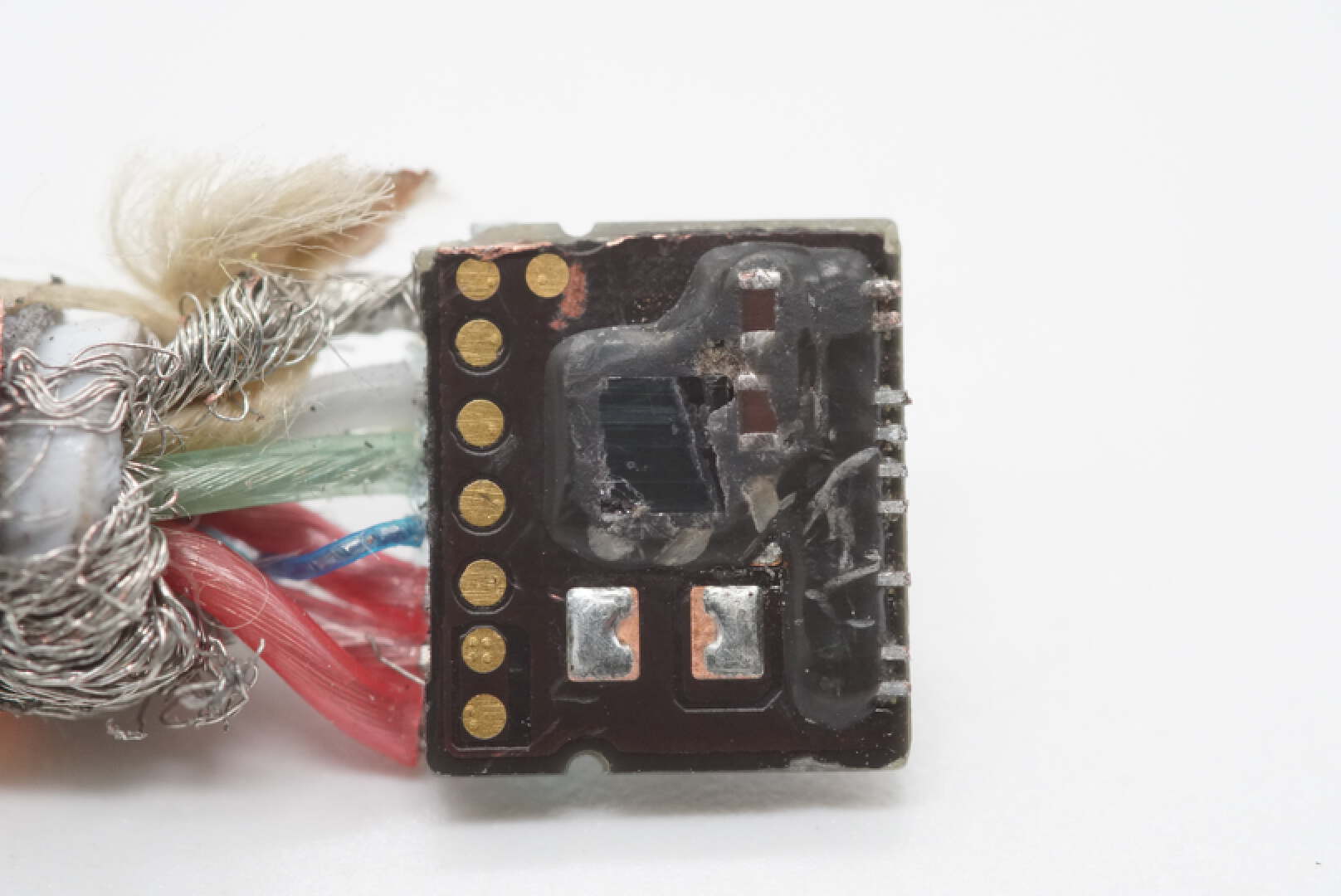

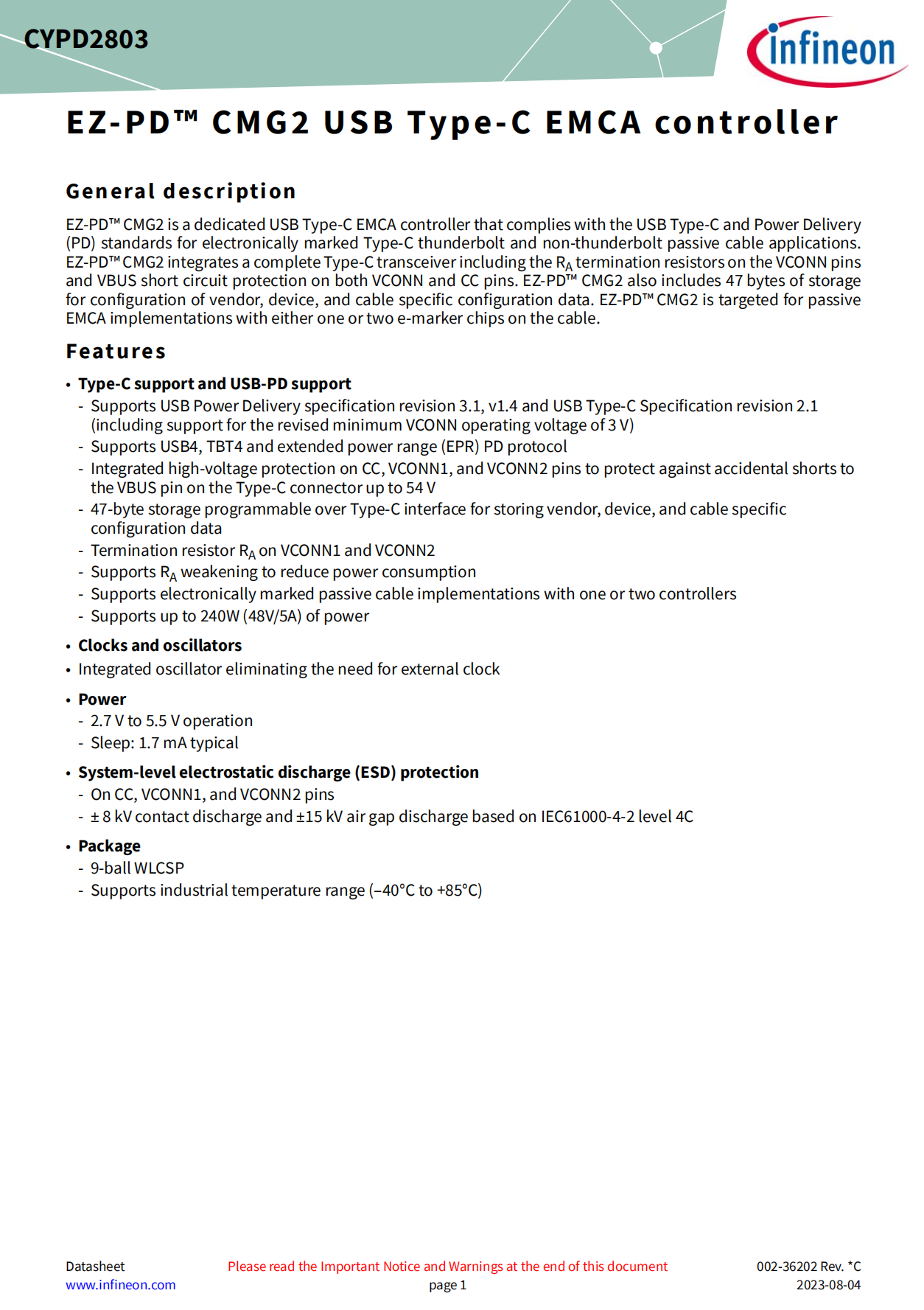

E-Marker芯片整体封胶处理，在清理封胶时，封胶把芯片的印字粘掉了，不过充电头网了解到，E-Marker芯片实际采用的是英飞凌CYPD2803A1-09FNXI。芯片支持USB PD3.1和USB Type-C 2.1规范，支持雷电4，USB4和EPR线缆应用。芯片VBUS和CC引脚具备54V短路保护以及ESD保护。

芯片内部集成Vconn二极管和Ra电阻，内置47字节存储空间，用于存储配置数据。芯片适用于被动线单芯片或双芯片应用，支持48V5A 240W功率传输，内部集成振荡器，无需外部时钟。CYPD2803A1-09FNXI采用WLCSP-9封装，封装面积小，且外围元件精简。

充电头网总结

英飞凌（Infineon）成立于1999年，其前身为西门子集团的半导体部门，公司于1999年从西门子集团拆分，2000年上市。英飞凌专注于汽车和工业功率器件、安全应用等领域，提供半导体和系统解决方案，并在模拟和混合信号、射频等领域掌握尖端技术。英飞凌在产品研发方面成果丰硕，共有29,420余项专利，并在德国德累斯顿、美国圣何塞、新加坡、中国上海等地设立60余个研发中心。2020年4月，英飞凌宣布完成对赛普拉斯半导体公司（Cypress）的收购，成功跻身全球十大半导体制造商之一，跃居成为全球第一大功率分立器件和车用半导体厂商。

充电头网了解到，苹果这款充电线USB-C插头采用塑料外壳，内部USB-C端子激光点焊钢套固定，增加机械强度。端子内部小板采用一颗英飞凌E-Marker芯片，这颗芯片内置Vconn二极管和Ra电阻、47字节存储空间以及振荡器，外围非常精简，有效降低生产成本以及制造难度，并且CC和Vconn耐压54V，能够解决连接器老化松动等问题导致的CC、Vconn与VBUS短路问题，保护设备不受损坏。

英飞凌这款E-Marker芯片还支持USB4以及雷电4应用，可以用于制造更高规格线缆。
