中国半导体IP：努力活下来，积极找“出路”

来源:芯师爷发布时间:2023-09-062142浏览

作为半导体上游供应的关键环节，半导体IP的自主可控近年来已成为行业关注焦点之一。自2019年开始，随着国内市场持续给予的发展空间，国产半导体IP迎来了高速增长期。

但从产业成熟度来看，业界普遍认为，中国的半导体IP刚刚解决了生存问题，尚且处于一个比较低的发展阶段。无法否认的是，现阶段，我国绝大部分芯片都建立在海外厂商的IP授权或架构授权的基础之上。无论是产品成熟度，亦或生态完备度，海外龙头都领先于国内厂商。

因此，如何完善自身产品与技术，逐步形成“厂商使用-市场反馈-产品迭代-生态建设”的良性闭环发展，进而打破海外厂商的生态壁垒，成为了国产半导体IP所面临的最大问题。

图源：摄图网

“目前来说，我们在部分关键领域已经解决了国产化‘有无’的问题，国内大厂也非常愿意、甚至期望使用国产IP。”在国产替代浪潮的驱动下，一批批中国半导体IP厂商，正紧跟Chiplet等技术潮流趋势，从多个维度不断革新，逐步攻克产业难题，积极寻找突围的“出路”。

由业界领先的半导体电子信息媒体芯师爷举办的第五届“芯师爷-硬核芯年度活动”，汇聚了百余家中国半导体芯片产业的知名企业、潜力企业。本文精选了2023年参评的多款IP产品，以期为市场提供优质产品选型攻略。

*以下产品排名不分先后

芯动科技有限公司

芯动科技是中国一站式IP和GPU领军企业，在计算、存储、连接三大赛道具备核心竞争力，拥有全套高速接口IP，以及先进工艺SoC体系架构和GPU内核创新能力，提供跨全球各大工艺厂从55纳米到3纳米全套高速IP核以及定制芯片解决方案。

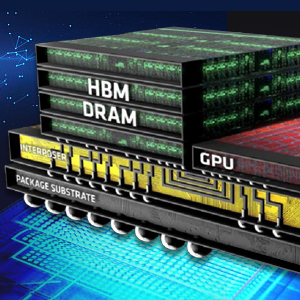

HBM3/2e Combo IP

芯动HBM3.0/2e Combo IP支持12-high DRAM堆叠，最大支持24GB容量，支持ECC和DBI/DM功能，实现了更大密度、更高速度、更多Bank数、更高效通道架构，以及更高的可靠性、可用性、可维护性。

HBM3 数据速率高达7.2Gbps，HBM2e 数据速率高达3.6Gbps，在每个KGSD的基本逻辑芯片（2Hi、4Hi、8Hi、12Hi 堆栈）上支持两个、四个、八个或十二个 DRAM 设备，HBM Gen 3将堆栈内DRAM设备的容量扩展到24GB；每个带有HBM3的立方体高达 920GB/s 的数据带宽，使用HBM2e的每个立方体高达 460GB/s的数据带宽。

成都旋极星源信息技术有限公司

成都旋极星源信息技术有限公司（简称：旋极星源）始创于2014年6月，是国内领先的基于自主半导体IP的无线连接解决方案提供商，一直专注于低功耗物联网、卫星导航等领域，为客户提供平台化、一站式射频/模拟芯片定制服务和IP授权服务。

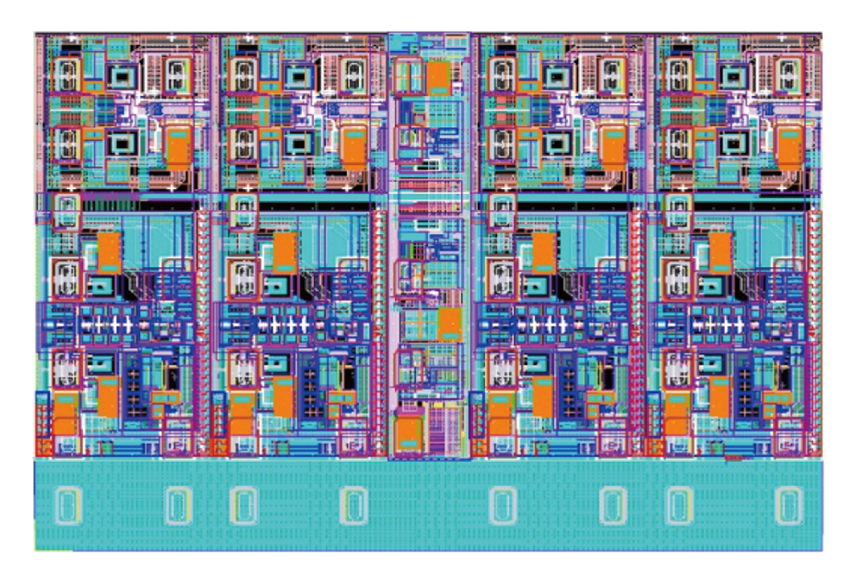

AGP4103 GNSS Receiver RF IP

旋极星源自主研发的AGP4103 GNSS Receiver IP采用 22nm CMOS 工艺，是一款高度集成的多模多频段五通道宽带 GNSS 射频接收机 IP，完全满足1.1GHz~1.7GHz 频段的卫星导航信号接收。

IP集成独立五通道接收机，每通道包括低噪声放大器（LNA）及正交混频器（MIXER）、低通滤波器（LPF）、自动增益控制（AGC）、模数转换器（ADC）、全集成小数分频锁相环和时钟锁相环等电路，支持模拟和数字中频信号输出。GNSS接收机可配置为高线性模式和低功耗模式，以满足多种应用需求。现已授权国内多家龙头用户，可广泛应用于卫星导航定位、测量测绘、精准农业、驾照考试等领域。

成都锐成芯微科技股份有限公司

成都锐成芯微科技股份有限公司（简称：Actt；锐成芯微）成立于2011年，专注于集成电路知识产权（IP）产品设计、授权，并提供芯片定制服务。通过多年的技术积累，锐成芯微已逐步发展和构建完成以超低功耗模拟及数模混合IP、高可靠性嵌入式存储IP、高性能无线射频通信IP及有线连接接口IP为主的产品格局。

基于BCD工艺平台的LogicFlash Pro® eFlash IP

锐成芯微经过长期技术研发开发的LogicFlash Pro®完整的eFlash解决方案，在BCD工艺上只需增加三层光罩便可实现eFlash，不仅维持了原有高压器件的高性能，也增加了具有高可靠性的eFlash，能帮助芯片企业将模拟芯片和控制芯片合二为一，有效控制整体的系统成本，广泛应用于消费类、通信类，以及工控和汽车电子等领域。

锐成芯微基于BCD工艺的eFlash IP已展现优异的测试性能和结果，包括125℃高温操作寿命大于1000小时，125℃的高温数据保持能力超过10年，擦除写入次数大于10万次。该IP方案已被知名汽车芯片厂商采用。

灿芯半导体（上海）股份有限公司

灿芯半导体是一家提供一站式定制芯片及IP的高新技术企业，为客户提供从芯片架构设计到芯片成品的一站式服务，致力于为客户提供高价值、差异化的解决方案。灿芯半导体的“YOU”系列IP和YouSiP（Silicon-Platform）解决方案，经过了完整的流片测试验证。其中YouSiP方案可以为系统公司、无厂半导体公司提供原型设计参考，从而快速赢得市场。

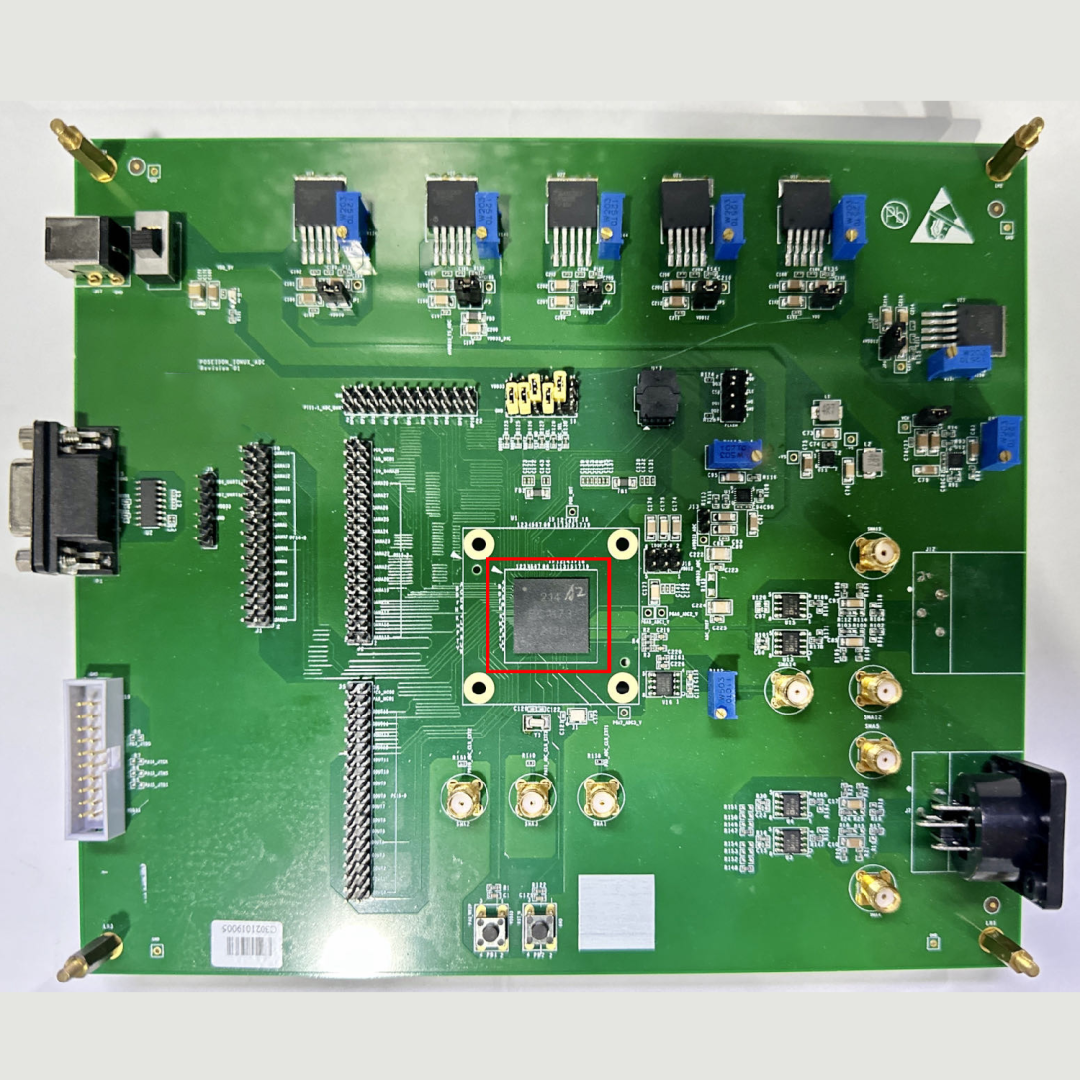

YouADC IP

灿芯半导体深耕高精度12/14/16 bit SAR ADC及高速(>150M) PIPELINE ADC，为工业级高精度应用提供了更丰富的选择。基于SAR ADC技术的定制芯片可广泛应用于工业控制、能源及AIoT等领域。

其中高精度16位逐次逼近型（16bit SAR）ADC的首个测试芯片已基于55nm工艺流片成功，并完成EVB测试，可提供给客户进行评估。该IP采样率为1MHz, ENOB（有效位）可达14bit，通常情况下其DNL（微分线性误差）介于-0.4LSB至0.47LSB之间，INL（积分线性误差）居于-1.8LSB至2.2LSB之间，其典型功耗是4.25mA，性能指标处于国内领先水平。

上海奎芯集成电路设计有限公司

奎芯科技（M SQUARE）于2021年在上海注册成立，是一家专业的集成电路IP和Chiplet产品供应商。致力于解决智慧经济时代，芯片互联和应用垂直整合问题。目前在上海、合肥、北京、成都、无锡五地拥有办公室，员工超150人，研发人员比例80%，硕博比例超过60%。于2022年12月获得A轮超亿元投资，奎芯致力于提供新的国产化选型方案，从IP到Chiplet，加速推动产业国产化进程。

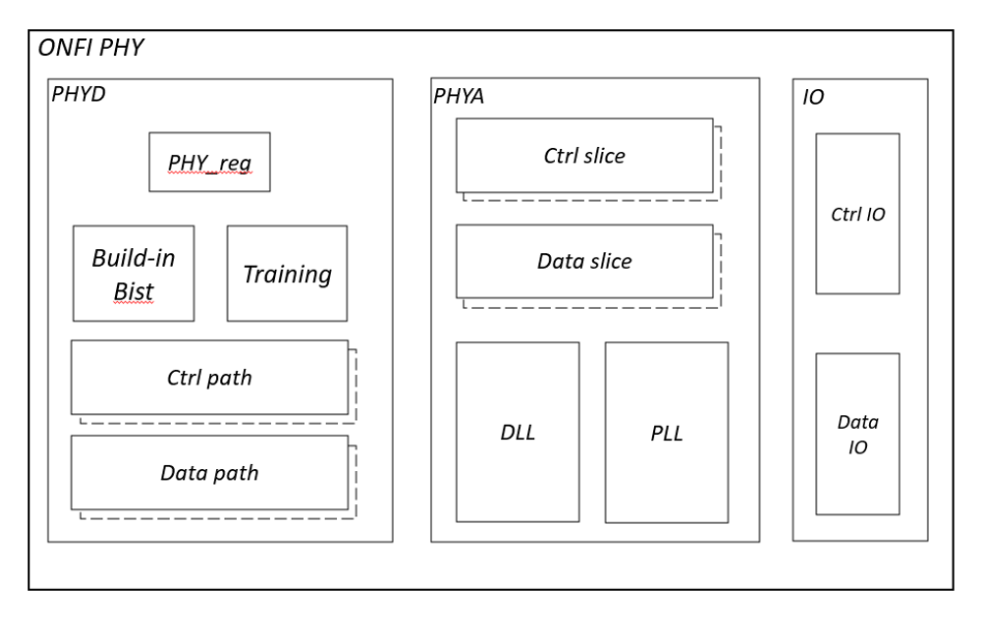

M SQUARE ONFI 5.0 PHY

M SQUARE ONFI 5.0 PHY支持开放NAND闪存接口ONFI 5.0规范的所有模式。ONFI是连接外部闪存颗粒（NAND闪存）和内部闪存控制器（NAND控制器）的接口，用于固态驱动器（SSD）和嵌入式存储器（eMMC）产品。M SQUARE ONFI 5.0具有增强的安全功能，包括基于硬件的加密和安全启动，有助于保护存储在NAND闪存上的数据。支持内置BIST的自检模式及PRBS的环回测试；支持ODT可编程和ZQ校准。

M SQUARE PCIe 4.0 PHY

该产品符合PCI Express (PCIe) 4.0、3.1、2.1、1.1 和 PIPE 4.4.1 规范，IP 尺寸仅为1.68mm²，向下兼容PCIe 3.1的8Gbps数据速率，PCIe 2.1的5Gbps数据速率和PCIe 1.1的2.5 Gbps数据速率。支持x1、x2、x4等多种通道配置，支持通道拆分（1x4或2x2），典型工况功耗仅450mW，拥有强大的 BIST 功能来支撑量产测试，适用于高性能和高带宽应用领域，如数据中心、汽车电子、企业计算和高性能嵌入式系统等。

南京隼瞻科技有限公司

隼瞻科技是一家提供专用处理器IP和EDA处理器设计平台的创新型高科技公司，为行业提供面向DSA的RISC-V专用处理器解决方案。公司总部位于南京，上海和深圳均设有分公司。公司凭借处理器核、EDA处理器设计平台、跨平台软件生态移植解决方案等优势，推出多种模式结合的IP定制开发解决方案，产品涵盖高中低端专用处理器门类，可广泛应用于AIOT、DSP、5G网络、汽车电子、人工智能、高算力运算等多种复杂芯片解决方案。

RISC-V处理器核IP Wing-M130

Wing-M130是基于RISC-V架构的32位、单发射、3级流水线，支持浮点应用的微控制器。该处理器具备业界领先的同级别处理器性能，兼顾功耗和成本，并具备全面的可配置性和可扩展性，适用于工业控制、物联网、可穿戴设备、汽车功能安全等领域。

同类型IP多是通用处理器，只能发挥其中一部分功能，无法“物尽其用”。隼瞻科技的面向应用的专用处理器(ASIP)可以为客户提供定制化设计和服务，可以大大减少处理器核的面积进而降低芯片成本。

芯耀辉科技有限公司

芯耀辉成立于2020年6月，作为中国领先的专注先进接口IP的企业，致力于国产先进半导体IP的研发和服务，突破“卡脖子”技术，完善国产工艺IP生态链。凭借IP产品质量好、稳定性高、兼容性强、跨工艺、可移植等独特的价值和优势，以及强大的本地化支持服务，服务于包括高性能计算、数据中心、智能汽车、5G、物联网、人工智能、消费电子等数字社会的各个重要领域。

芯耀辉PCIe5 PHY

芯耀辉PCIe5 PHY满足企业级应用及消费类应用中对更高带宽、更低功耗和多接口支持不断增长的需求。它具竞争力的性能/功耗/面积指标，优秀的易实现性和互操作性，可以解决日益增长的性能与功耗间权衡的挑战，并提供优异的可靠性、兼容性及稳定性，使设计人员能够在其SoC中轻松集成PCI Express、CXL、CCIX等行业标准协议。

芯耀辉DDR5/4 IP

芯耀辉DDR5/4 PHY IP基于业界优异的DDR PHY架构，支持DDR5/DDR4协议。在相关工艺上超越了全行业最高速率，它有业界具竞争力的性能/功耗/面积指标，优异的易实现性和互操作性，可以应用于各类SoC设计，并可加速使用者的设计流程，提供优异的可靠性、兼容性及稳定性。

芯创智（北京）微电子有限公司

芯创智（北京）微电子有限公司由中国工程院院士吴汉明博士领导创建，在上海张江、宁波鄞州分别设有全资子公司。芯创智曾承担国家01/02科技重大专项课题，推进集成电路国产IP平台建设和产业化，组织国内重点IP研发机构和企业，共同进行14nm工艺SOC的国产IP开发、验证及应用任务。

“芯创智IP”

基于国内领先的半导体工艺平台，完成从器件仿真建模，工艺设计套件开发，到基础IP深度定制，最大限度挖掘工艺潜力，高度协同工艺与设计，实现PPA（Power / Performance / Area）平衡，赋能差异化芯片设计。通过定制PDK和基础IP，帮助芯片设计客户在功耗、性能、成本优化之间取得平衡。打破半导体工艺和芯片设计之间的鸿沟，支持定制工艺和定制基础IP。

- END -

本文内容根据企业提供信息整理，仅供交流学习之用，如有任何疑问，敬请与我们联系info@gsi24.com。
