常用天线和无源器件技术参数汇总

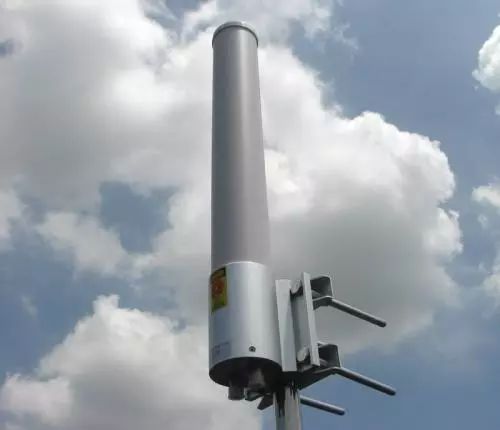

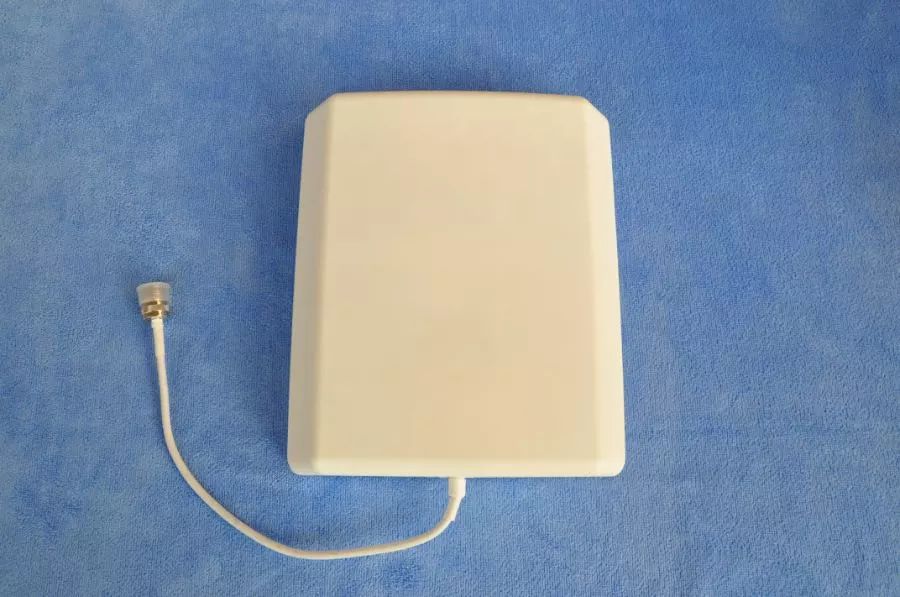

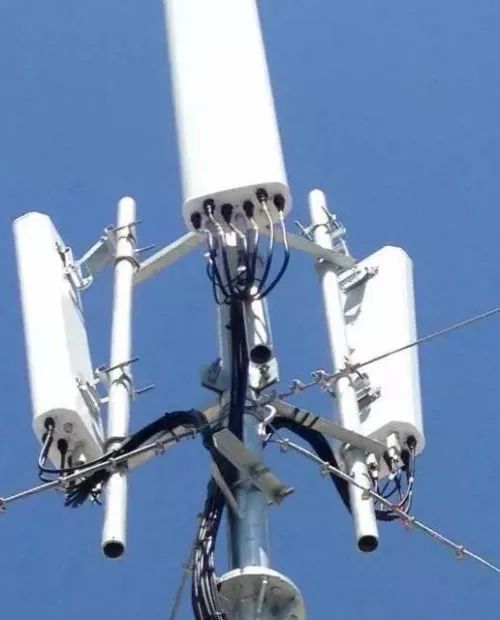

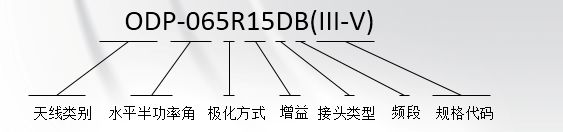

Ø天线是无源器件，不能产生能量。

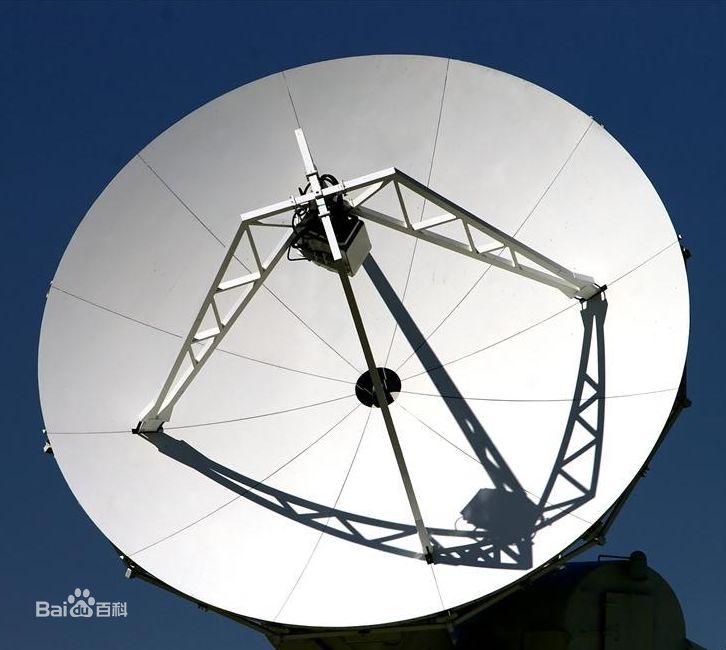

天线增益只是将能量有效集中向某特定方向辐射或接受电磁波的能力。

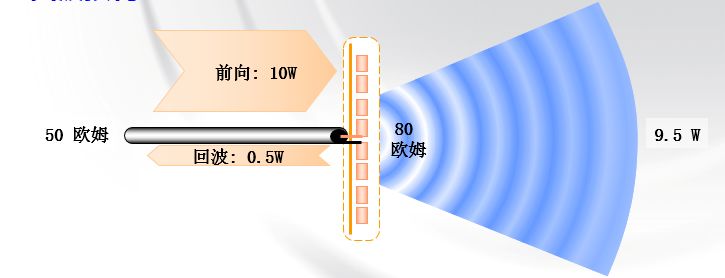

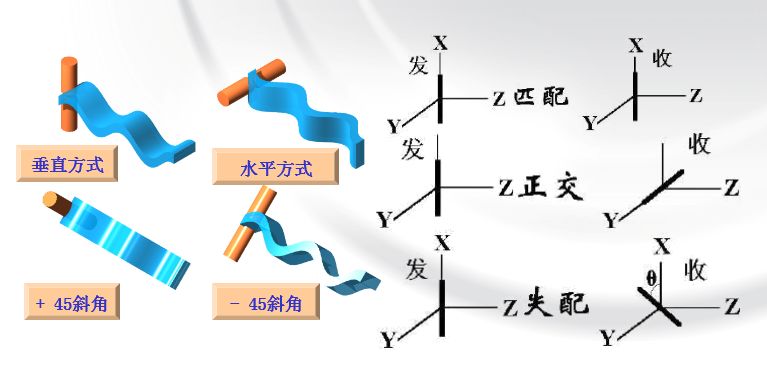

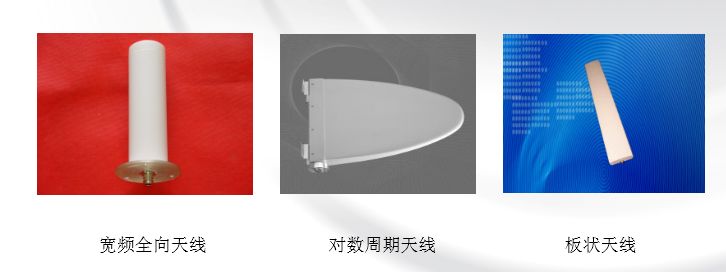

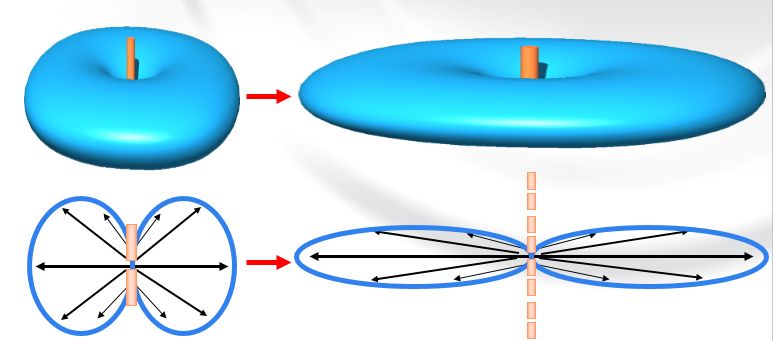

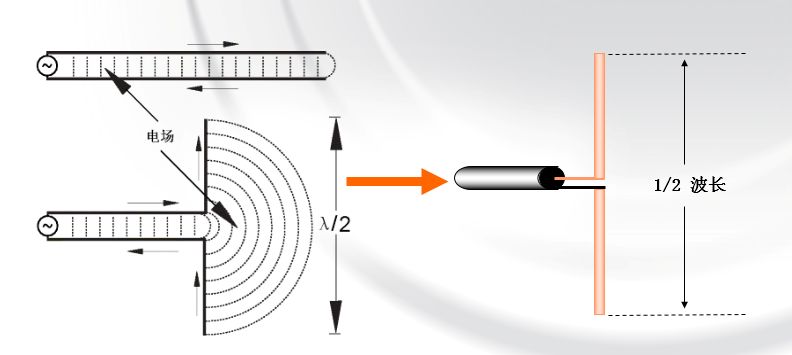

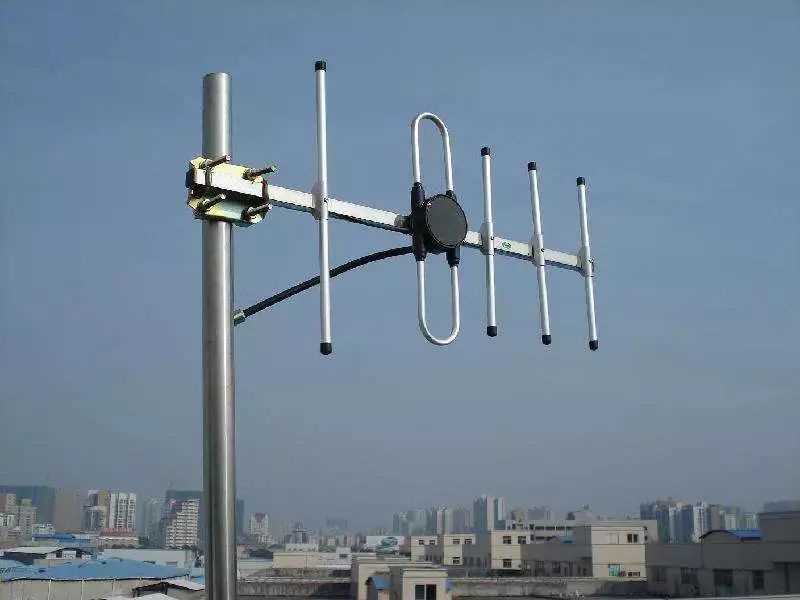

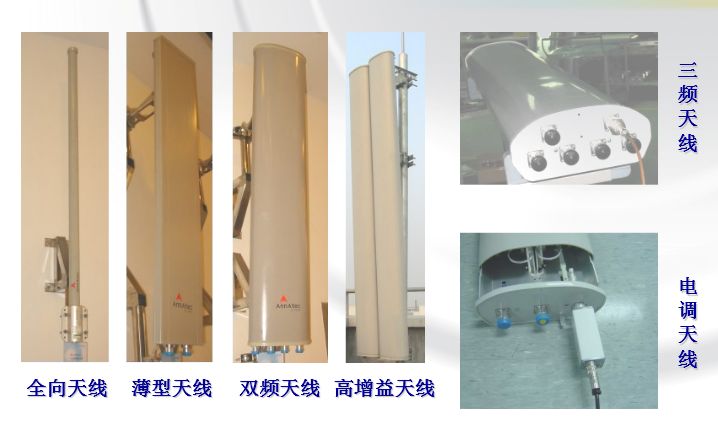

Ø天线的增益由振子叠加而产生。

增益越高，天线长度越长。

增益增加3dB，体积增大一倍。

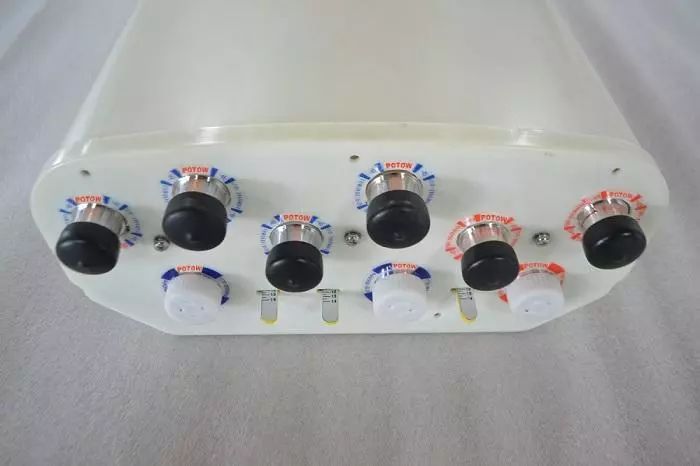

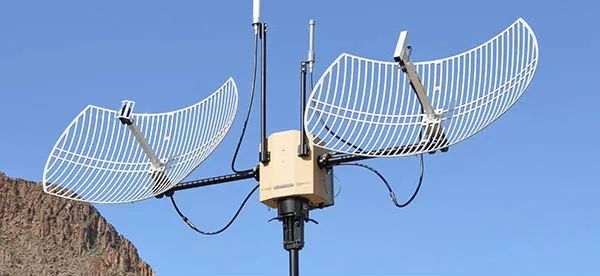

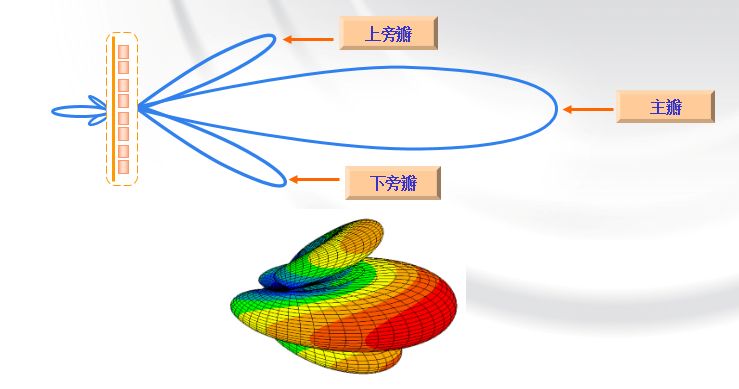

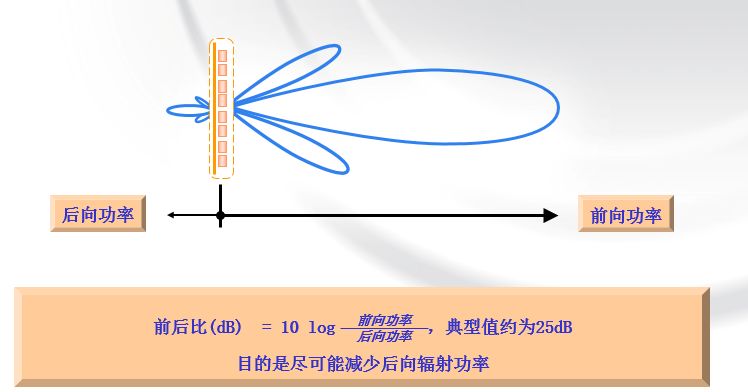

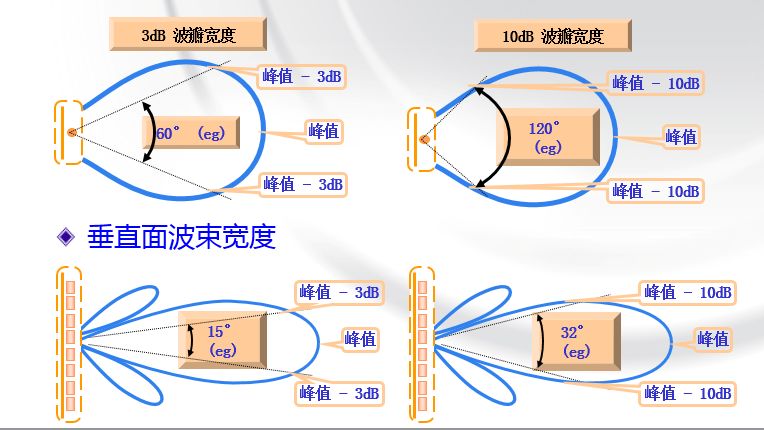

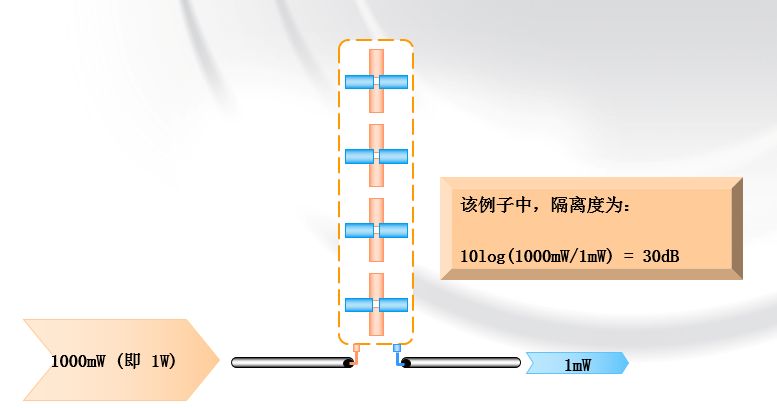

Ø天线增益越高，方向性越好，能量越集中，波瓣越窄。

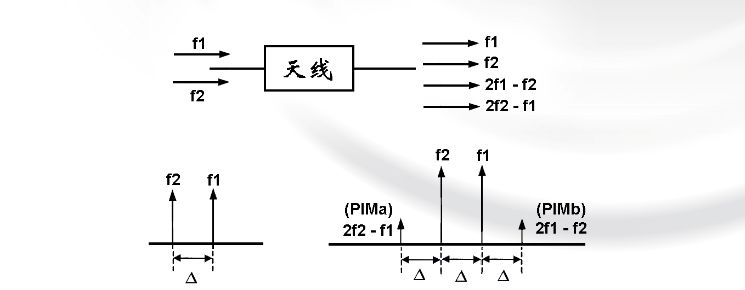

Ø无源器件分为线性器件与非线性器件。

Ø线形无源器件又有互易与非互易之分。

Ø线形互易元件只对微波信号进行线形变换而不改变频率特性，并满足互易原理。

通常我们所说的无源器件指的都是线性互易元件。

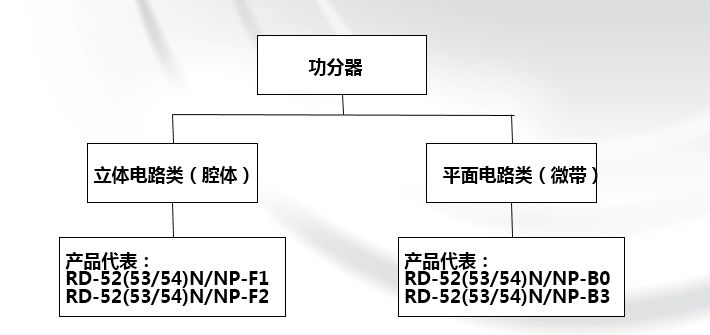

Ø功分器是一种将一路输出信号能量分成两路或多路输出的器件。

本质上是一个阻抗变换器。

Ø是否可以将功分器逆用以取代合路器呢?

Ø在做为合成器使用时，不仅需要高隔离，低驻波比，更侧重于要求承受大功率。

考虑到常用的腔体功分器输出端口不匹配，大驻波;微带功分器反向承受低功率的特点，我们不建议使用功分器逆用来取代合路器。

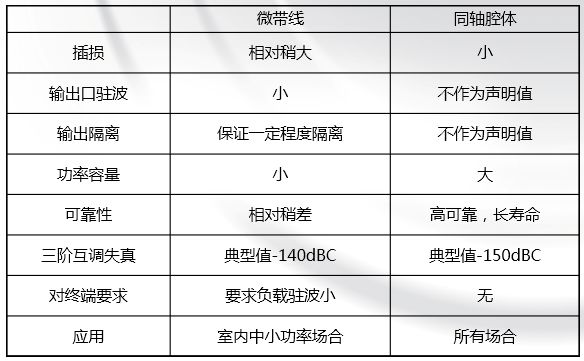

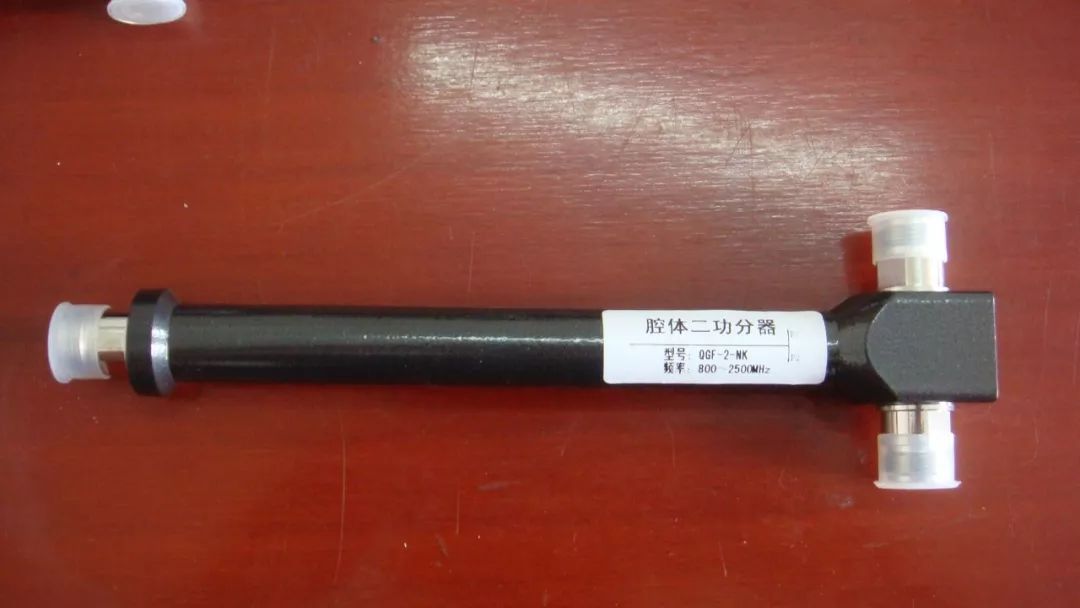

Ø腔体功分器，采用优质合金作为导体，填充介质为空气;

Ø能承受比较大的功率，最大可达200W;而介质损耗，导体损耗基本上可忽略不计，插入损耗小，能做到0.1dB以下。

Ø但由于没有隔离电阻，输出端口隔离度很小，因此腔体功分器不能作为功率合成器使用.

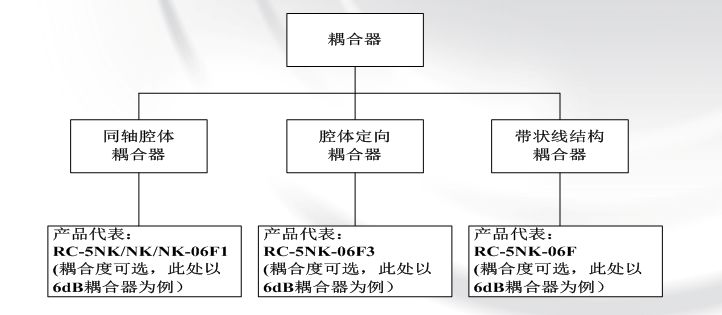

Ø耦合器是一种将输入信号的能量通过电场、磁场耦合分配出来一部分成为耦合端输出，剩余部分成为输出端输出，以完成功率分配的元件。

Ø 耦合器的功率分配是不等分的。

又称功率取样器。

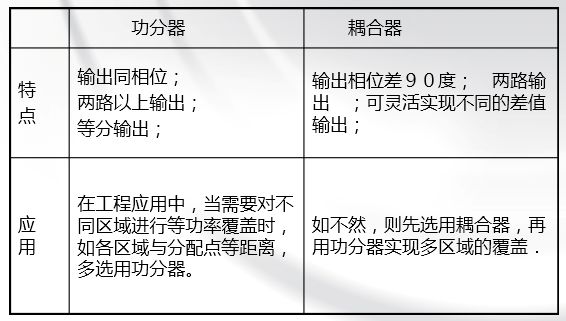

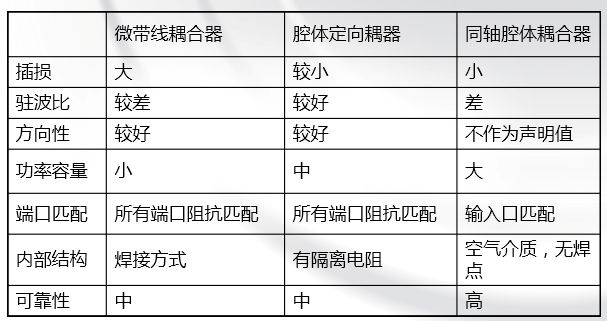

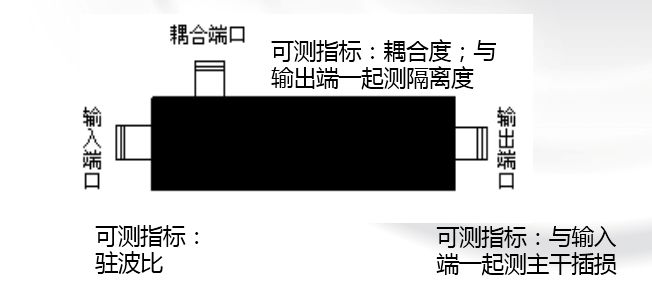

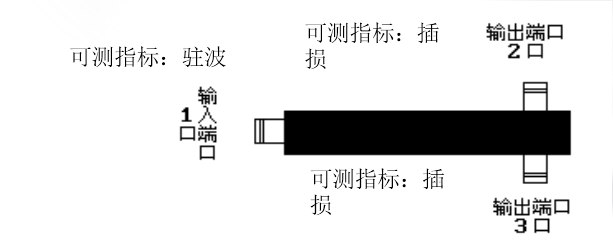

Ø定向耦合器常用与对规定流向微波信号进行取样，主要目的是分离及隔离信号，或是相反地混合不同的信号，在无内负载时，定向耦合器往往是一四端口网络.

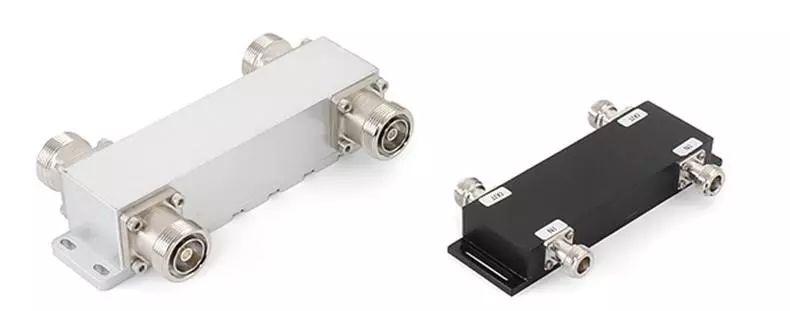

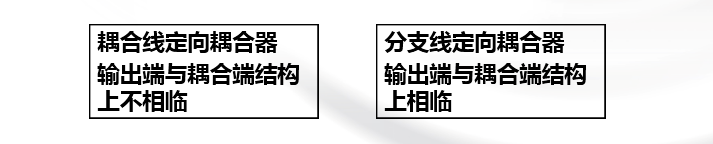

Ø定向耦合器常有两种方法实现

Ø作用：

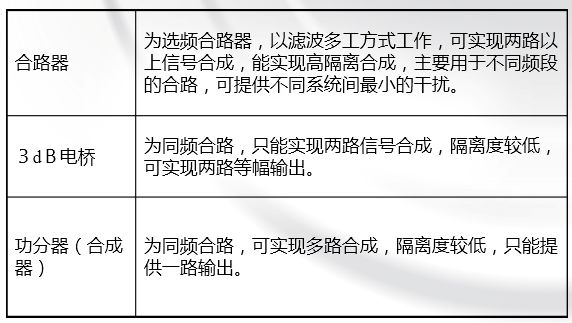

将多路信号合成一路信号输出

Ø分类：

按实际合路频段进行分类

Ø衰减器是二端口互易元件

Ø衰减器最常用的是吸收式衰减器.

Ø工程中通常使用的是同轴型衰减器，由“π”型或“T”型衰减网络组成。

Ø同轴衰减器通常有固定及可变衰减两种。

Ø衰减器主要用于检测系统中控制微波信号传输能量、消耗超额能量，因而扩展信号测量的动态范围，诸如功率计，频谱分析仪，放大器，接收器等。
