作者 | strongerHuang

微信公众号|嵌入式专栏

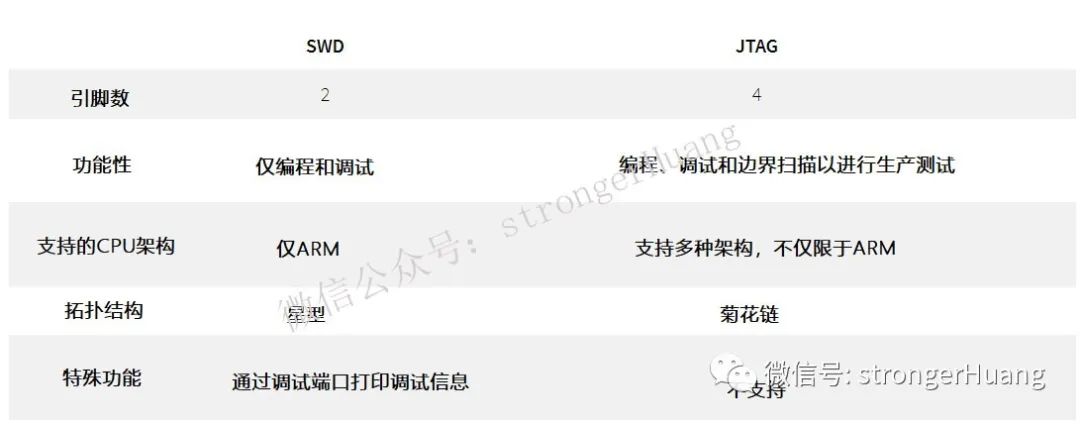

J-Link 和 ST-Link作为主流32位MCU常用的调试下载工具，其中用到的SWD、JTAG接口也是大家熟悉的。
JTAG：JointTestActionGroup，即联合测试行动小组。

TDI：Test Data In。串行输入引脚
TDO：Test Data Out，串行输出引脚
TCK：Test Clock，时钟引脚
TMS：Test Mode Select，模式选择（控制信号）引脚
TRST：Test Reset，复位引脚

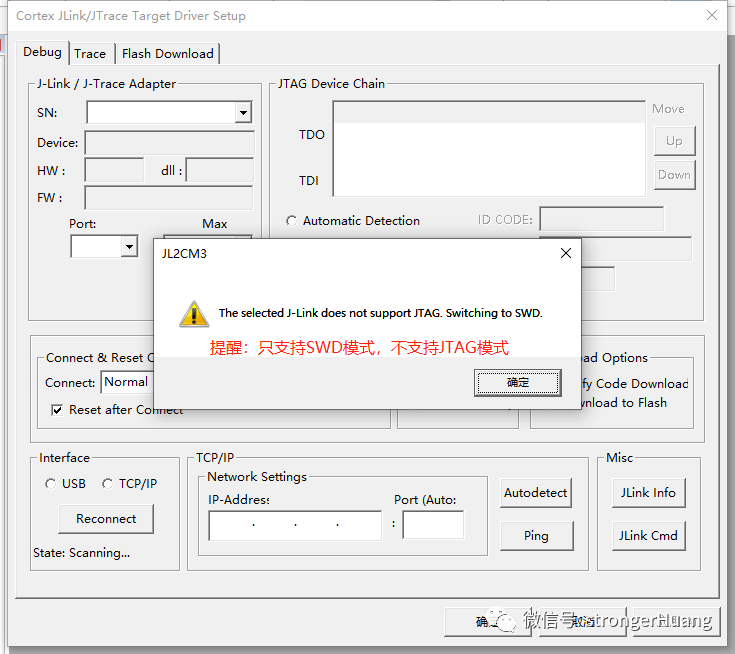

SWD：Serial Wire Debug，串行线调试。

SWDIO：Serial Wire Data Input Output，串行数据输入输出引脚
SWCLK：Serial Wire Clock，串行线时钟引脚

这你知道ST-Link也能当做J-link用吗？

准备工作

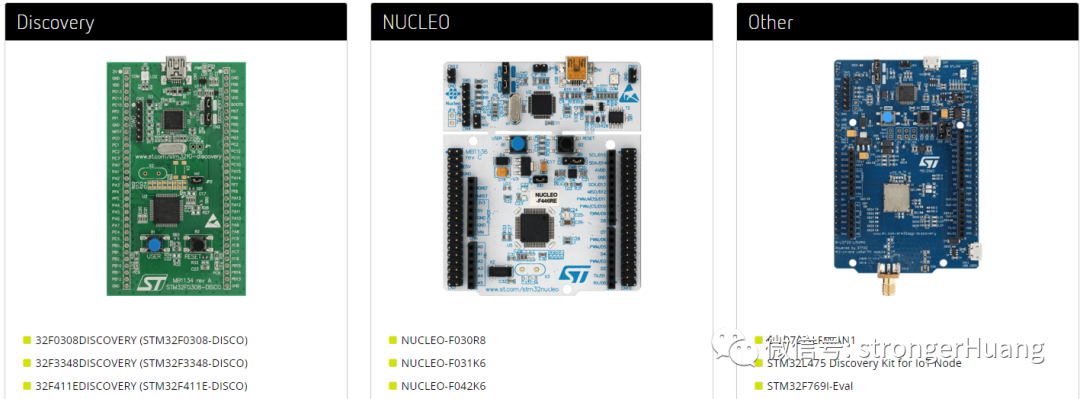

硬件：1.ST-LINK On-BoardDiscovery、NUCLEO等板卡。

同时，准备Windows电脑和USB连接线。
软件工具：1.ST-LINK USB驱动程序https://www.st.com/en/development-tools/stsw-link009.html
2.J-Link软件包V5.12b或更高版本https://www.segger.com/downloads/jlink

3.SEGGER STLinkReflashhttps://www.segger.com/downloads/jlink#STLink_Reflash
补充：1.如果觉得官网下载麻烦，也可以在我百度网盘下载J-link工具包：https://pan.baidu.com/s/1jUGt55pY1RI0PlJwyHatwQ提取码：loi5（链接可能会失效，建议关注公众号底部菜单内容）
2.ST-Link资料ST-Link驱动或相关内容可以参考我之前分享的教程：【专栏】ST-Link资料

ST-Link 转 J-Link

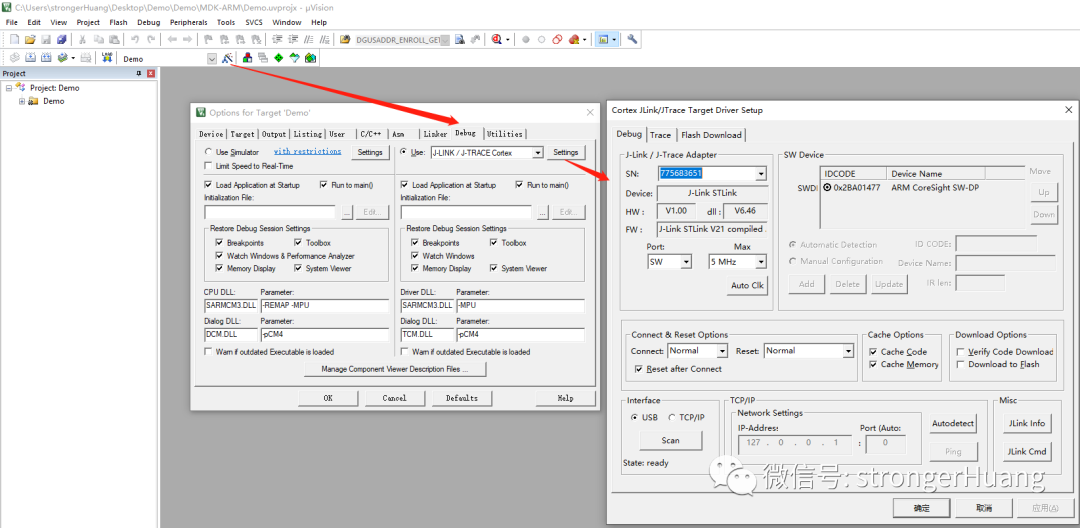

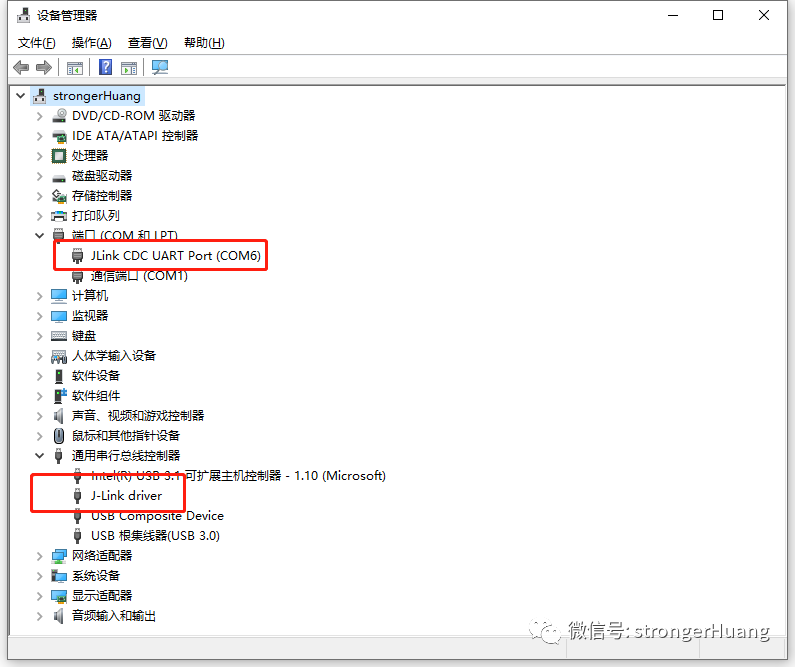

我们这里说的在 ST-Link 硬件上实现 J-Link 的功能，即ST-LinkOB-> J-LinkOB（On-Board）。

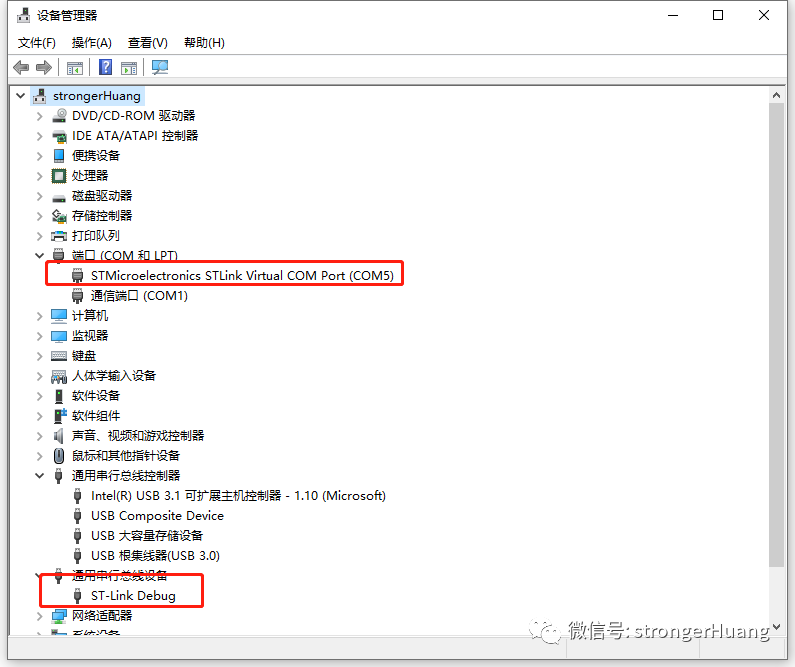

第1步：安装软件安装好第一步下载的ST-LINK USB驱动程序、 J-Link、 SEGGER STLinkReflash.

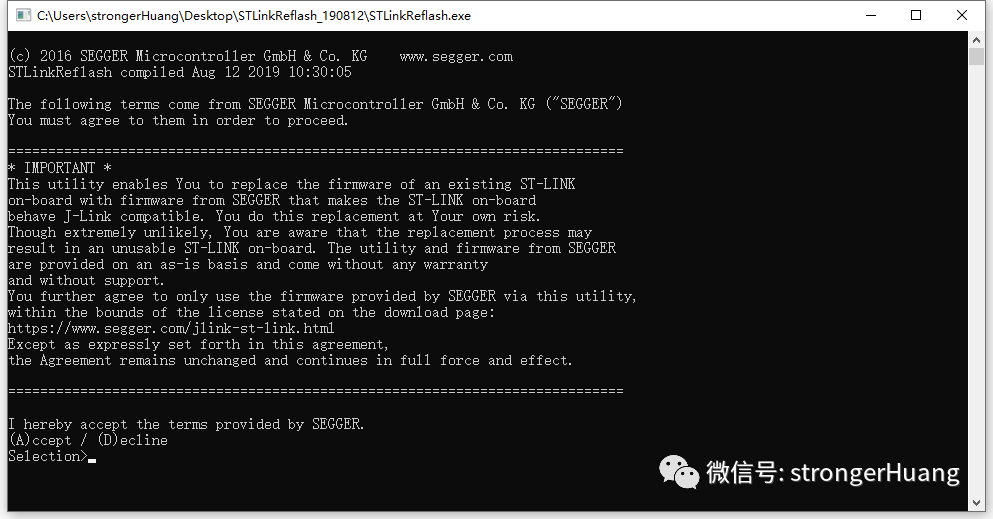

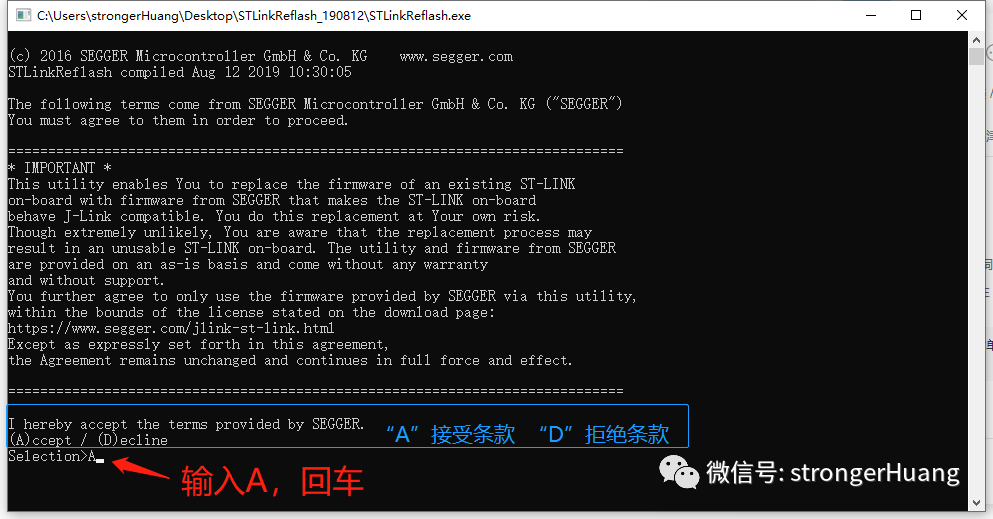

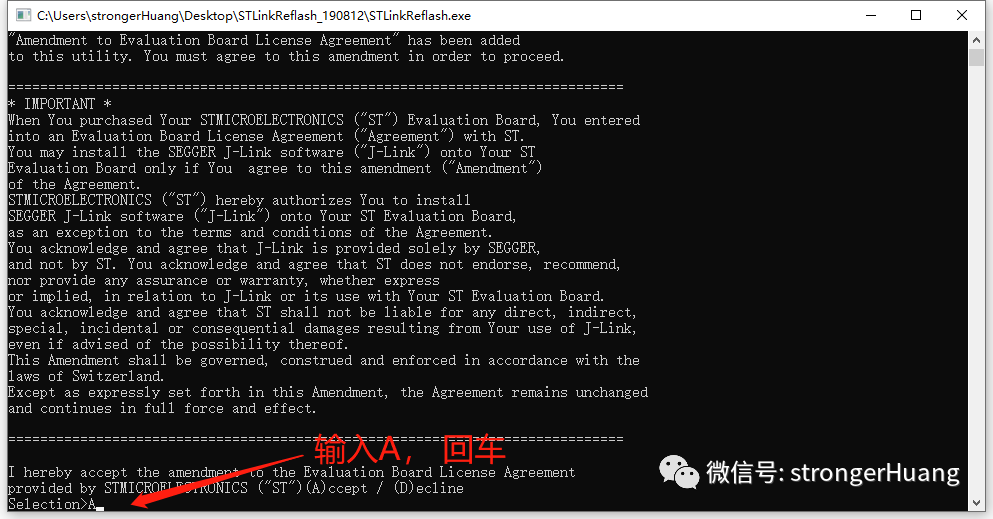

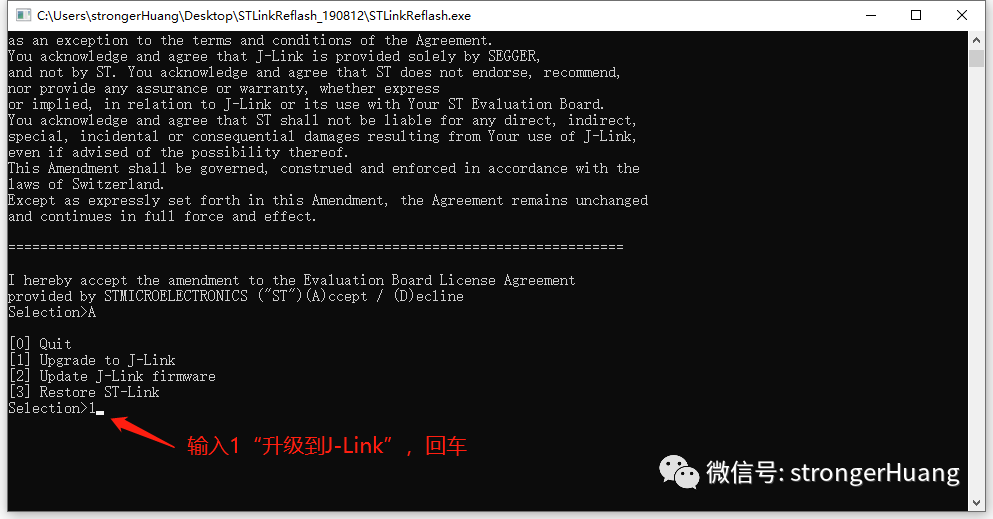

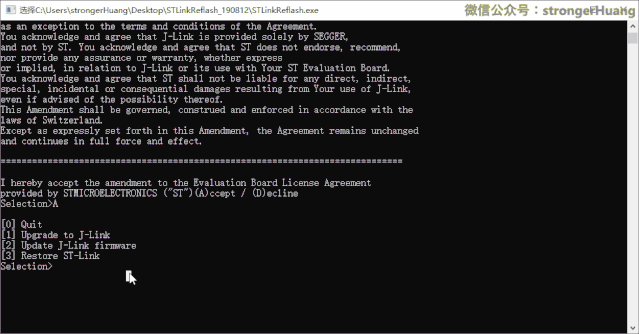

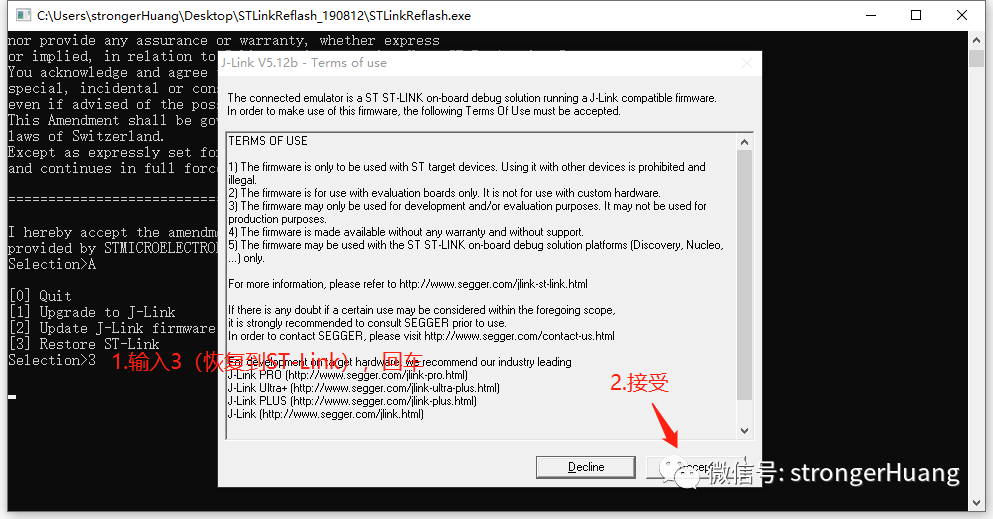

第2步：打开SEGGER STLinkReflash软件SEGGER STLinkReflash工具只需要解压双击就能打开。
