RS-485自动收发几种常见异常

来源:strongerHuang发布时间:2023-06-304954浏览

转自 | ZLG致远电子

RS-485总线具有结构简单、通信距离远、通信速度高、成本低等优点，广泛应用于工业通讯、电力监控以及仪器仪表等行业。
一般RS485收发器会有两个引脚来控制数据的收发方向，如果添加外围电路将其设计成自动收发状态，会有什么常见问题？

RS485自动收发的原理

在各种通讯方式中，RS485总线是较为常见的一种，因其接口简单，组网方便等特点，在工业控制、仪器、仪表、多媒体网络、机电一体化产品等诸多领域得到广泛应用。MCU通信一般使用TTL电平，如果外接设备使用的是485电平，那么两者是无法直连进行通讯的，必须通过485收发器，进行电平转换。由于485通信是半双工通信，也就是说，数据不能同时进行收发，所以485收发器通常会有控制收发方向的引脚。下面我们来看一下，485收发器实现自动收发的外围电路设计。

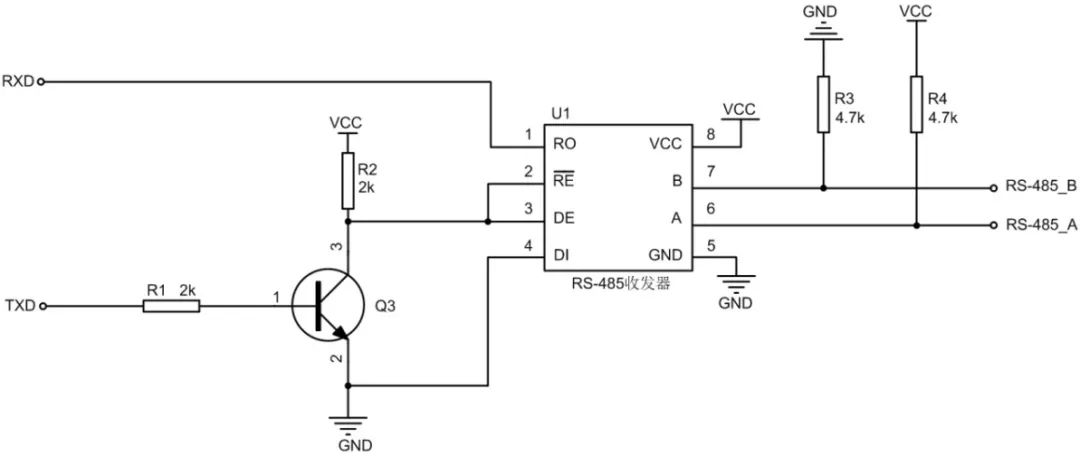

从原理图中可以看出，自动收发主要是通过NPN三极管开关电路来实现，具体的数据收发过程是怎样的呢？

●发送数据时

发送数据时，使用的是MCU的TX引脚，假设我们想要发送数据0x55，那么转换成二进制就是0b01010101，即在TX引脚上就体现为高、低电平之间的相互切换。
当TX引脚为0时，三极管不导通，DE为高电平，进入发送模式。因为DI引脚接地，那么此时AB之间的差分电平逻辑就为0；
当TX引脚为1时，三极管导通，RE为低电平，进入接收模式。此时收发器的A、B引脚进入高阻态，因为上拉电阻R4、下拉电阻R3的作用，此时AB之间的差分电平逻辑为1。

所以保证了TX引脚输出什么电平，AB之间的差分电平逻辑也保持一致。

●接收数据时接收数据时，使用的是MCU的RX引脚。在接收数据过程中，TX引脚保持高电平，三极管导通，RE为低电平，进入接收模式，RX引脚会接收AB传输过来的数据。

自收发485电路常见问题

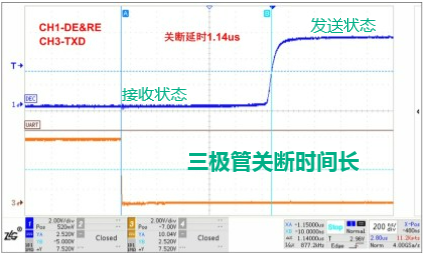

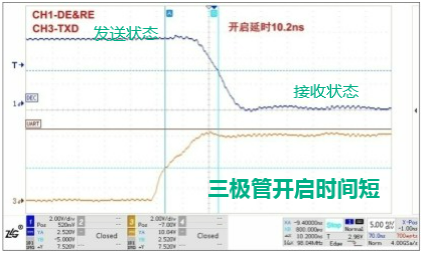

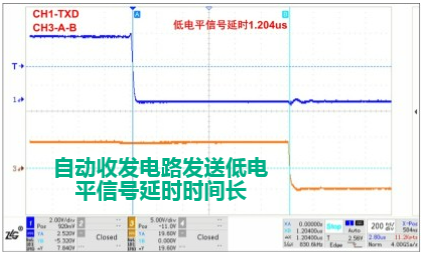

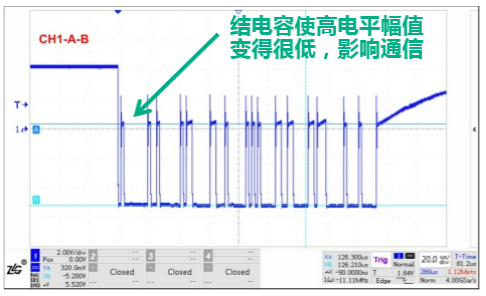

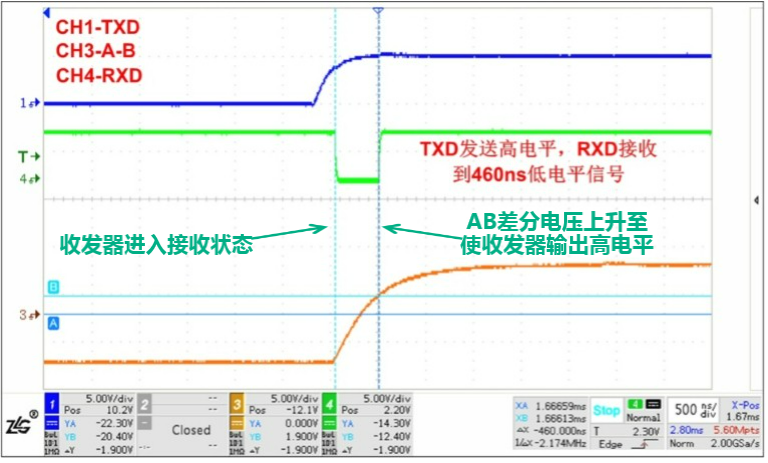

1. 通信速度慢三极管的开启延时为ns级别，关断延时为us级别，会导致收发电路发送低电平的延时时间较长。

其次高电平的发送是通过外部上下拉电阻驱动的，电阻越大，上升沿越缓慢。
