-----充电头网拆解报告第2664篇-----
前言
苹果近两年来的手机均支持磁吸无线充电，通过磁力吸附进行无线充电，无需对准线圈，使用非常方便。同时市面上还推出了对应磁吸固定的配件产品，可用于吸附手机固定，对应的磁吸无线充电宝也就应运而生。
充电头网拿到了Anker安克推出的622磁吸无线充电宝，可以直接吸附在苹果手机背面为手机充电，也可以通过接线为手机充电，同时这款充电宝还可作为手机支架使用。充电宝内置5000mAh高压锂电池，体积小巧，使用方便。下面充电头网就对安克这款磁吸无线充电宝进行拆解，看看内部的方案用料。
此前充电头网还拆解过安克MFi认证5000mAh胶囊充电宝、安克5000mAh 30W二合一能量棒Pro、安克20000mAh 20W快充移动电源、Anker安克140W 2C1A双向快充移动电源、ANKER 5000mAh磁吸无线充移动电源等产品，欢迎查阅。
安克磁吸充电宝开箱
产品包装盒正面印有ANKER和SERIES 6。

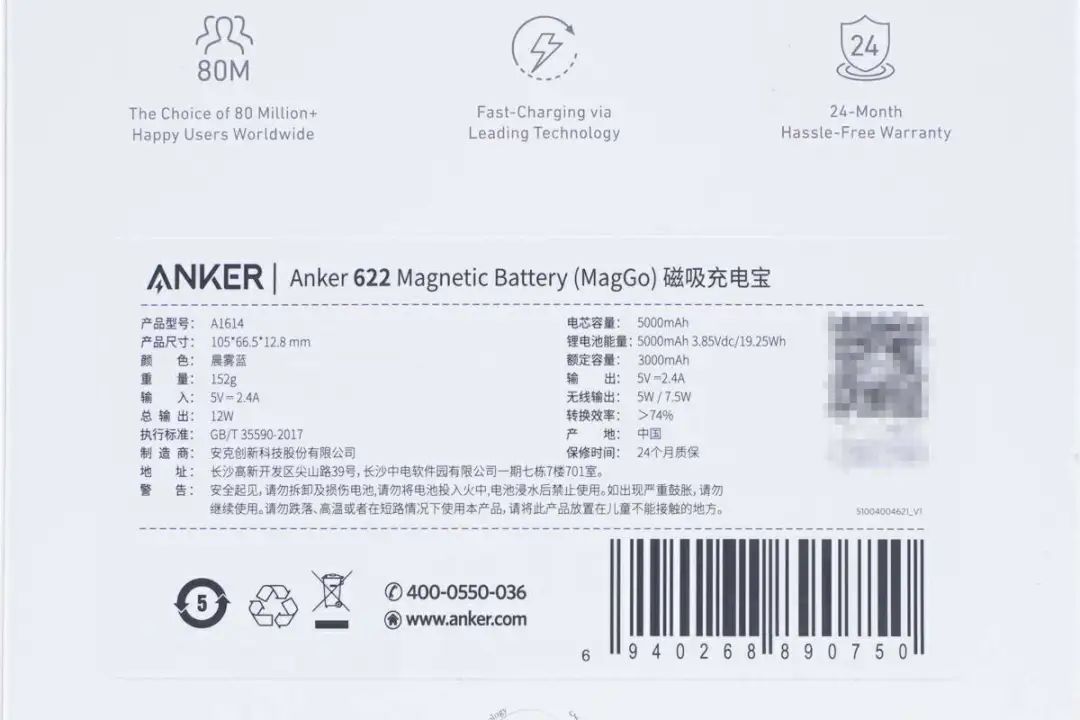

背面贴有产品参数贴纸。
贴纸上印有产品型号、尺寸、输入/输出参数等信息，下面到实物环节再进行详细介绍。

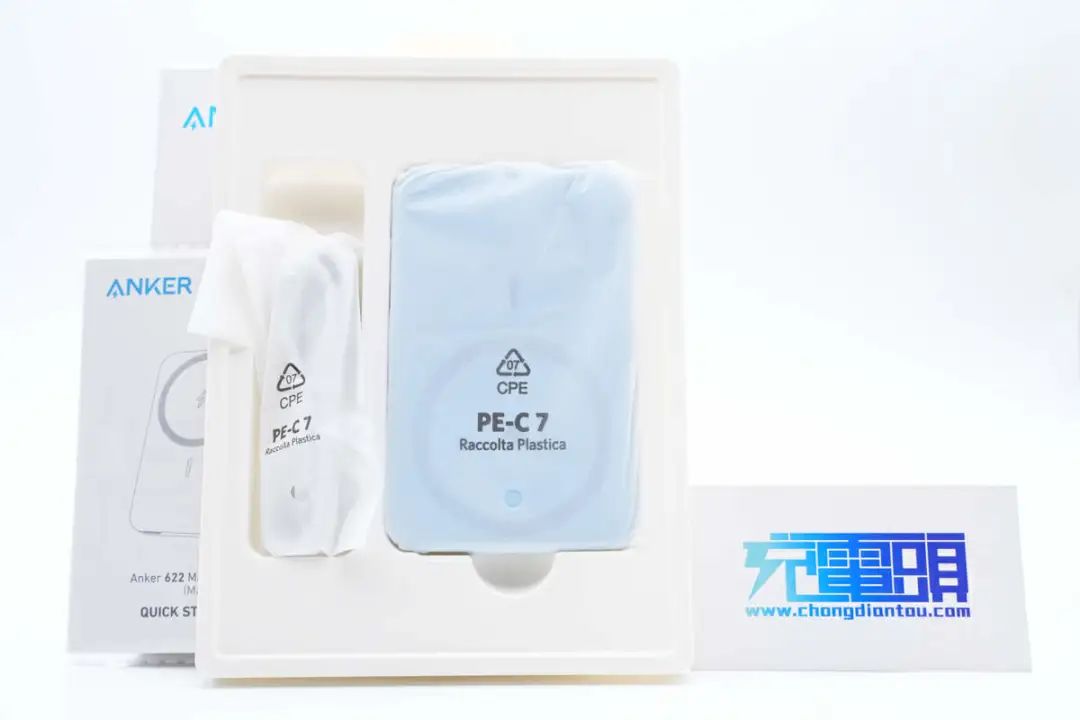

包装内含移动电源、数据线以及使用说明书。

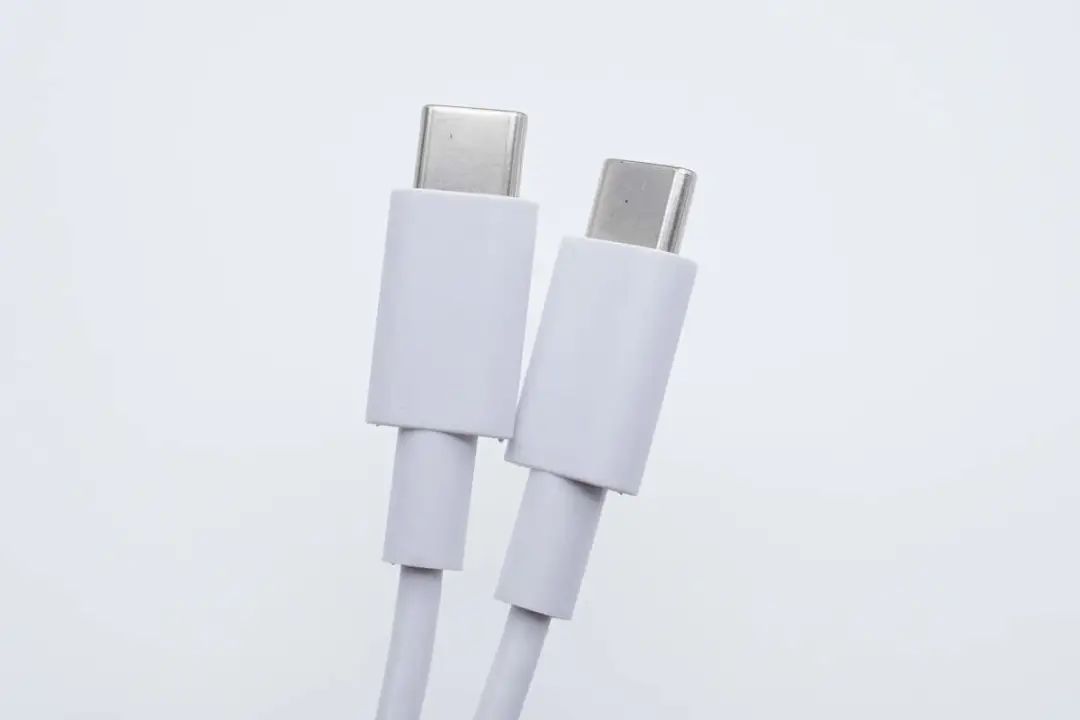

附带数据线是C to C短线，方便携带和使用。
整体来看，新款MagGo磁吸充电宝设计样式不变，只是USB-C接口以及指示灯做了重新布局。

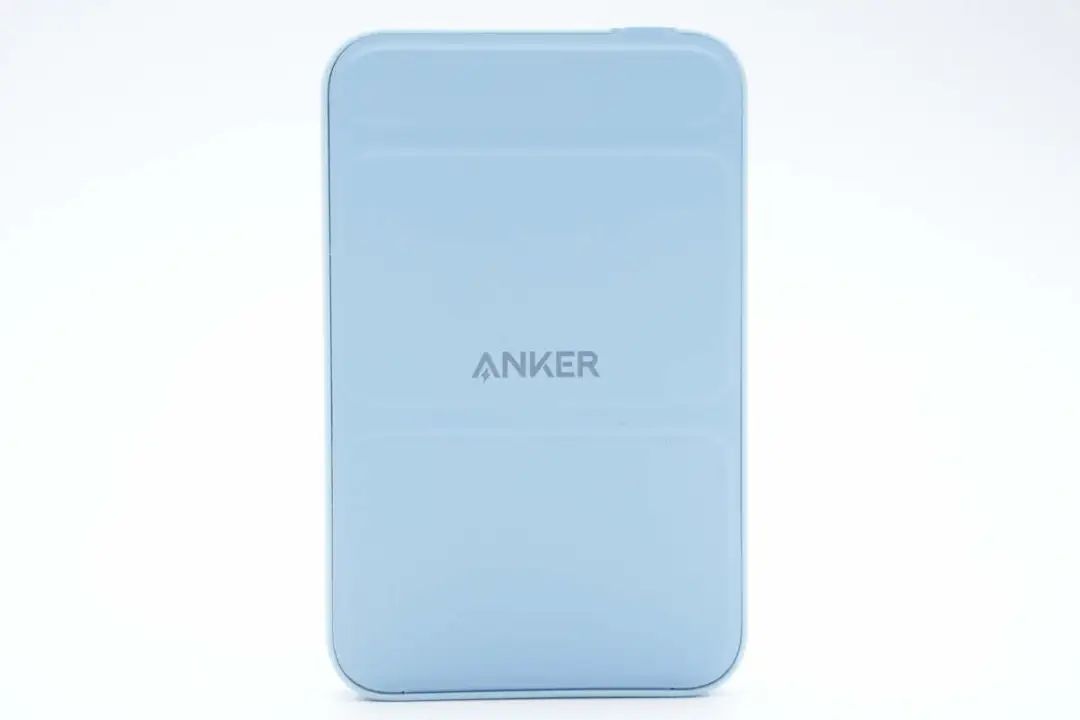

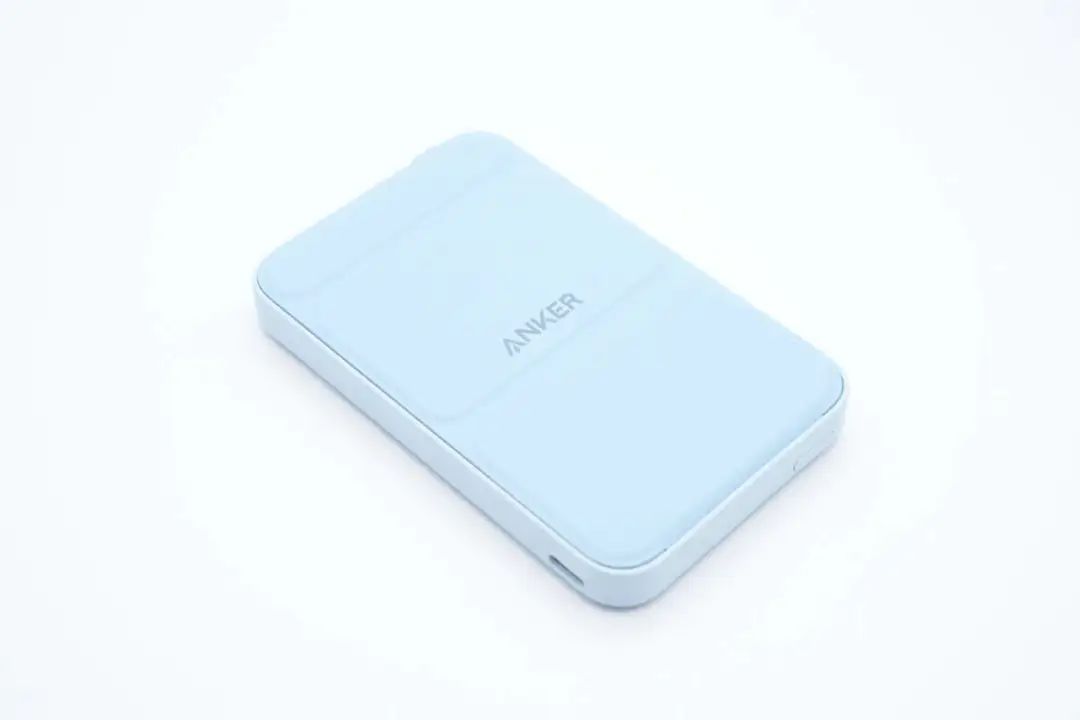

支架中心印有ANKER品牌logo。
产品最大亮点是自带可折叠磁吸支架。

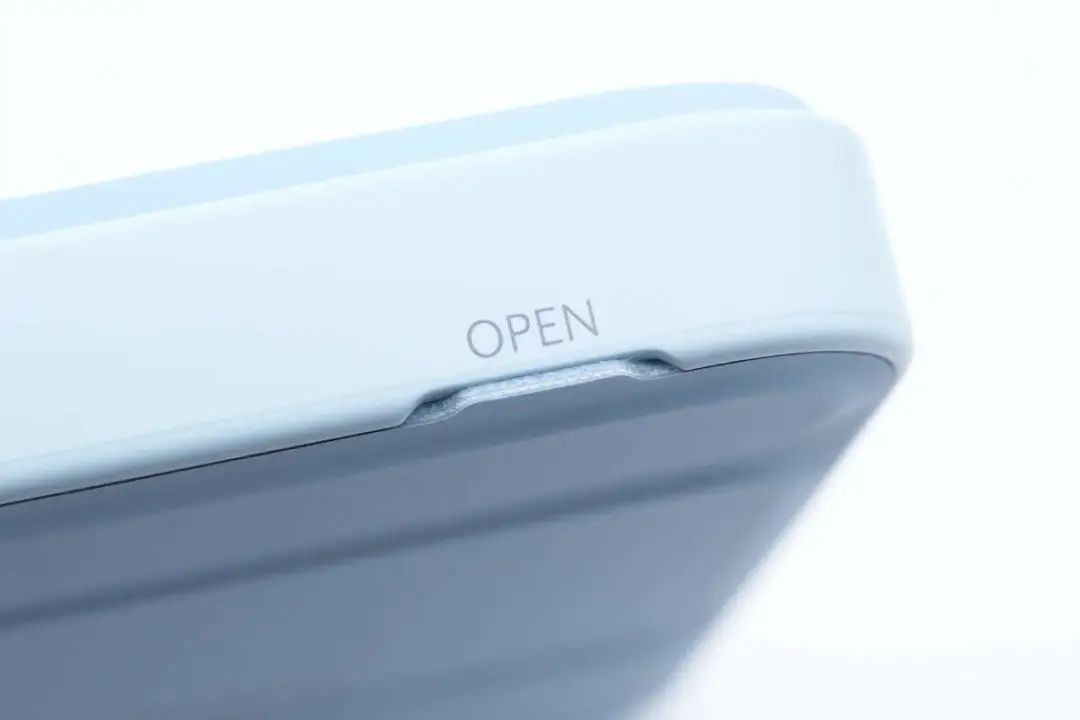

机身边缘做了便于开启的“缺口”设计，方便用户取出使用，细节讲究。

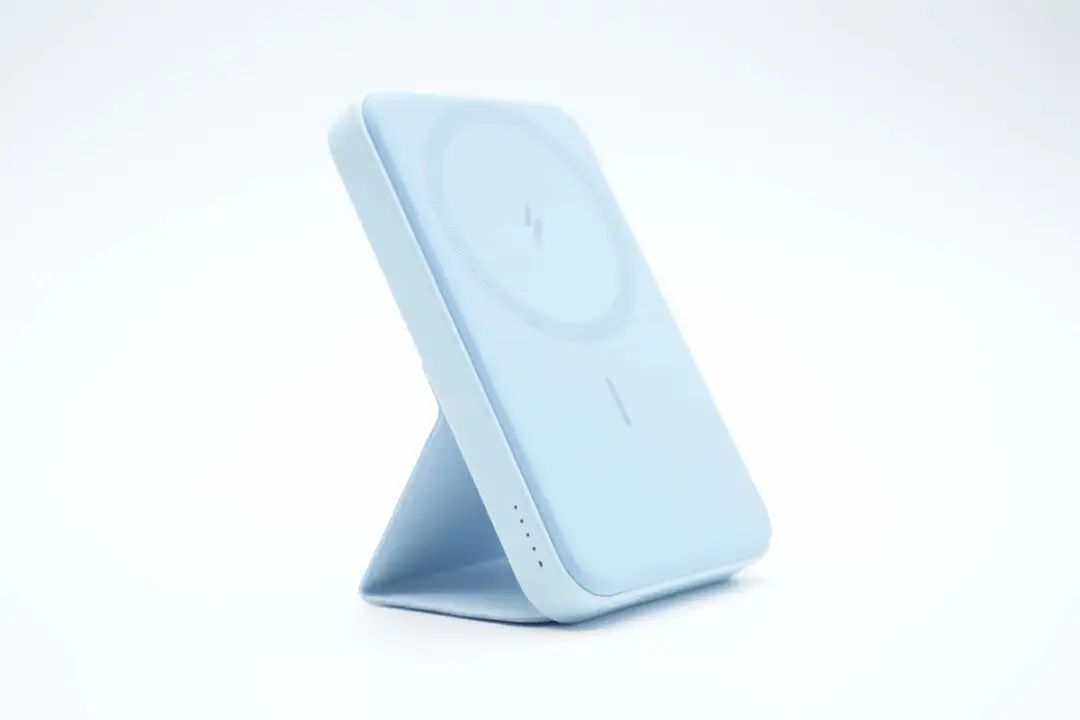

这一设计既可以让这款磁吸充电宝秒变立式无线充电器，同时又不影响整体便携性，大大提升产品实用性。

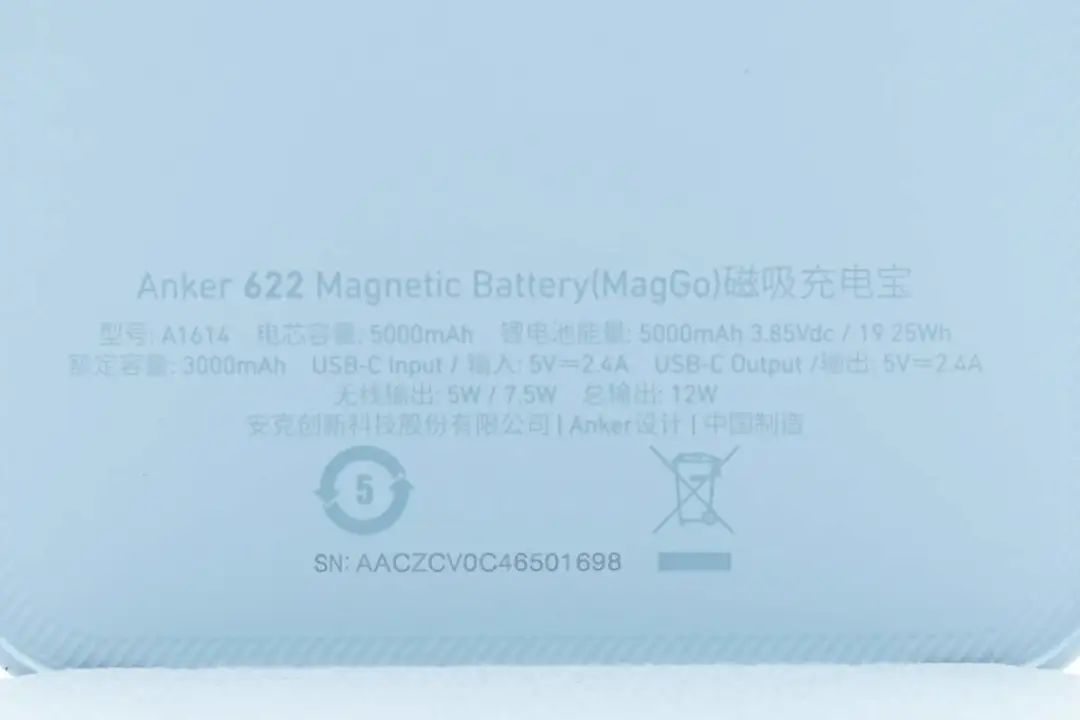

机身壳上印有产品参数信息
型号：A1614
电芯容量：5000mAh
锂电池能量：5000mAh/3.85Vdc/19.25Wh
额定容量：3000mAh
USB-C输入/输出：5V2.4A
无线输出：5W/7.5W
总输出：12W
制造商：安克创新科技股份有限公司

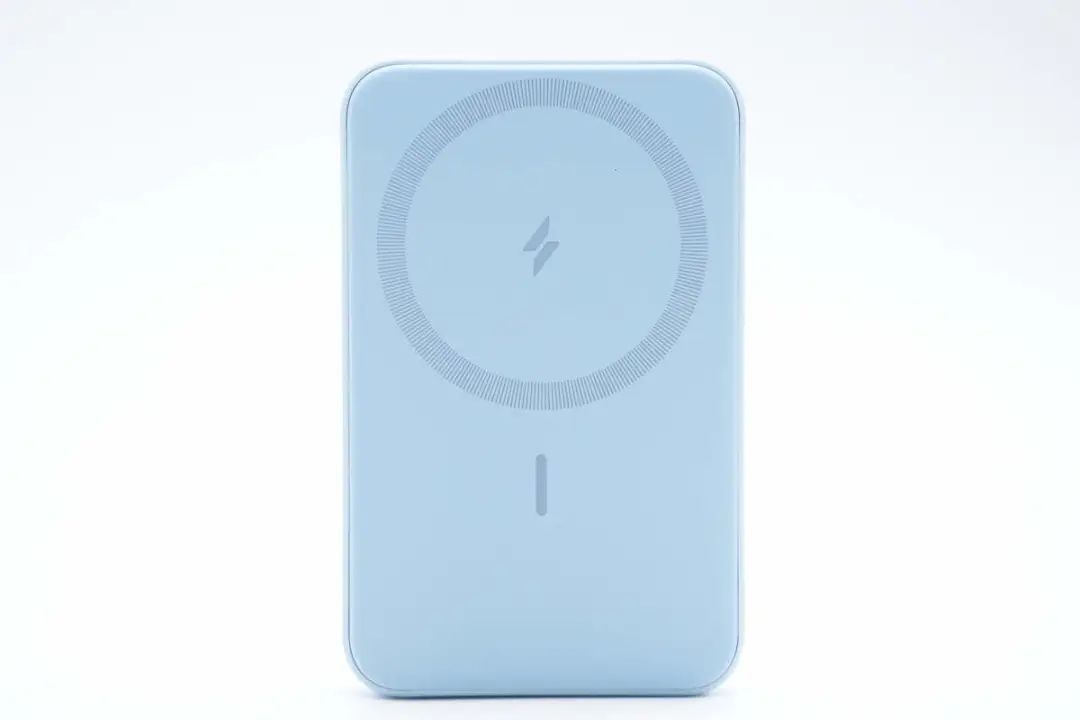

另一面做了无线充电区域标识设计，方便用户对齐使用。

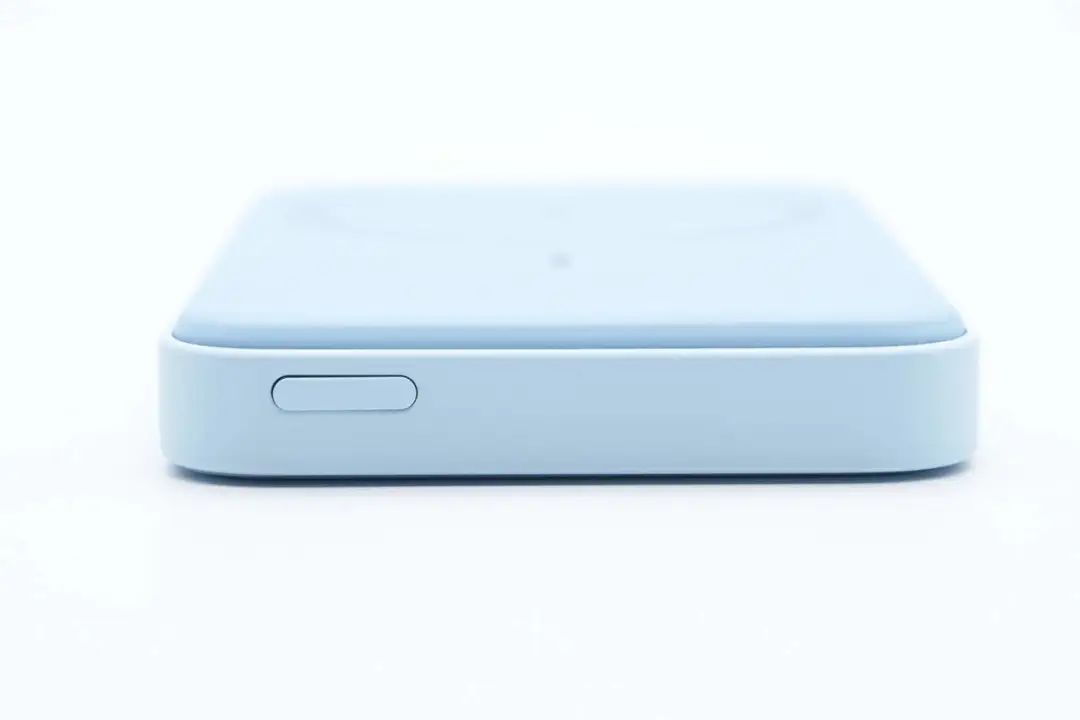

最新款顶面仅设有电源键。

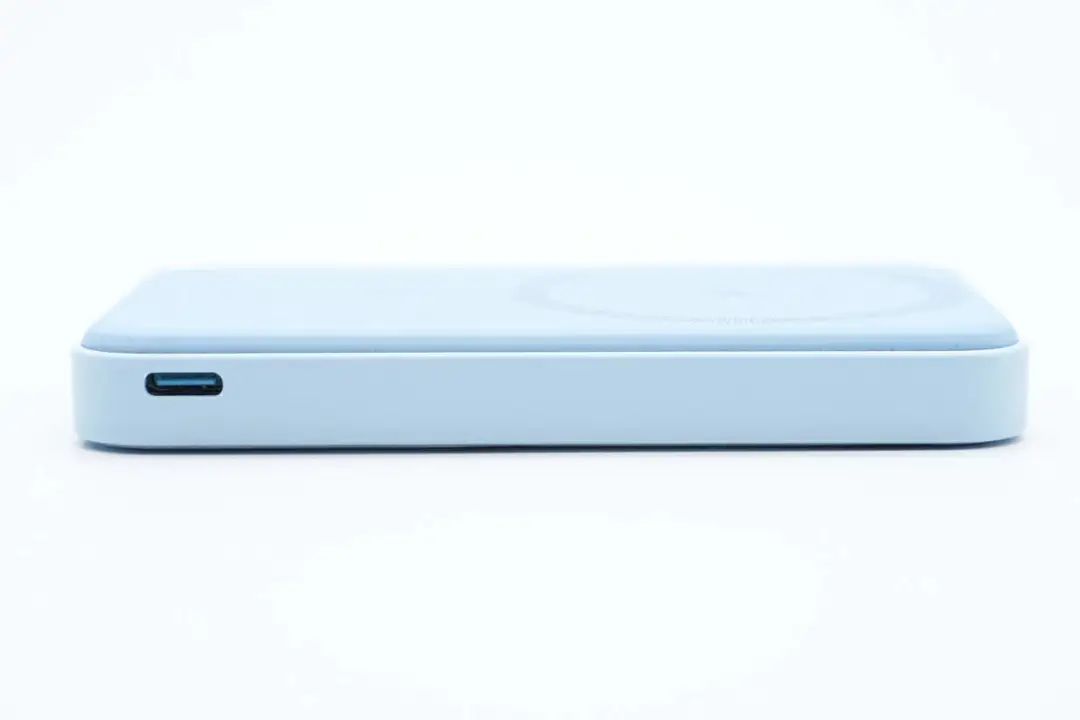

USB-C接口设在机身一侧，蓝色胶芯。

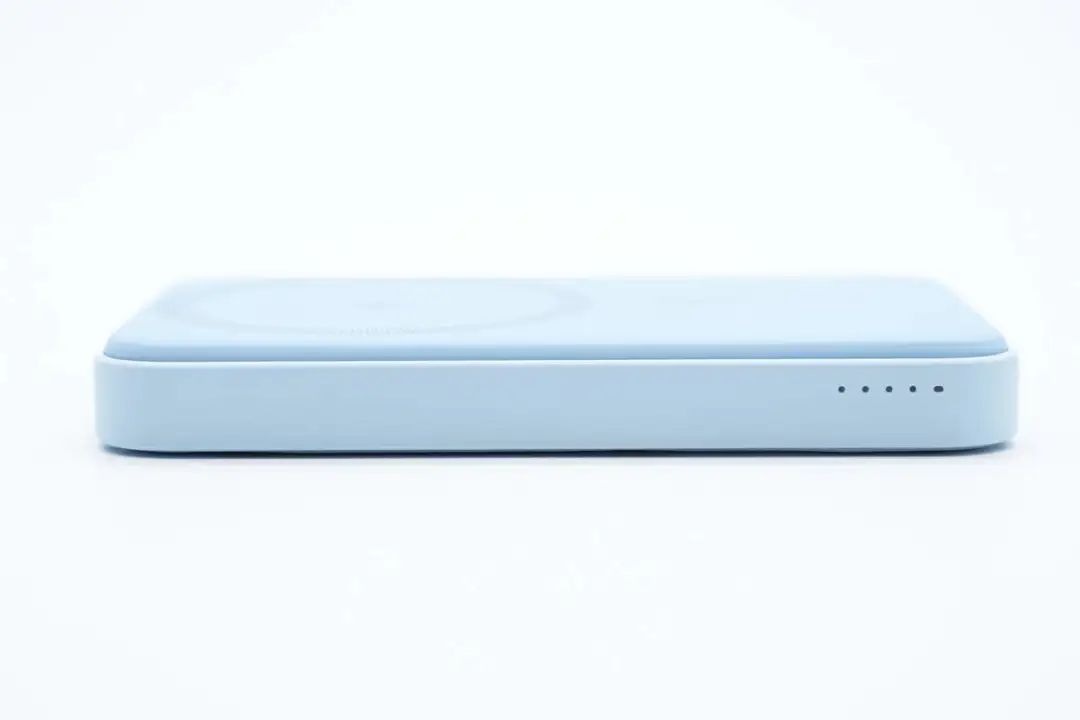

另一侧设有无线充/电量指示灯。

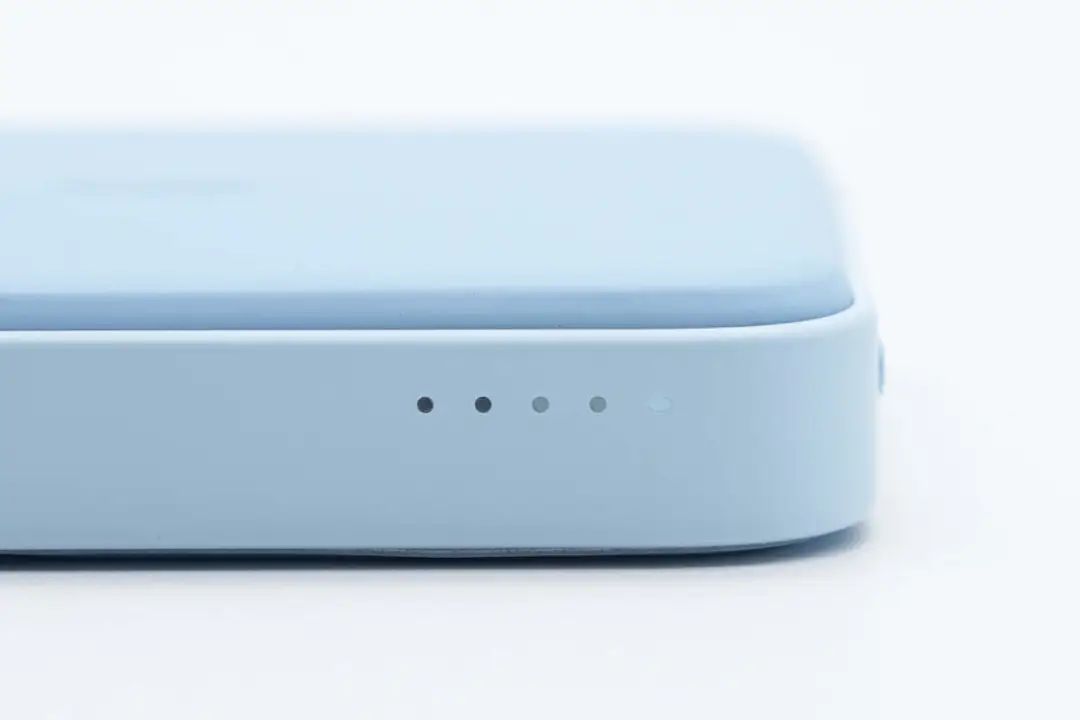

通过指示灯可以大概判断充电宝剩余电量以及无线充电状态。

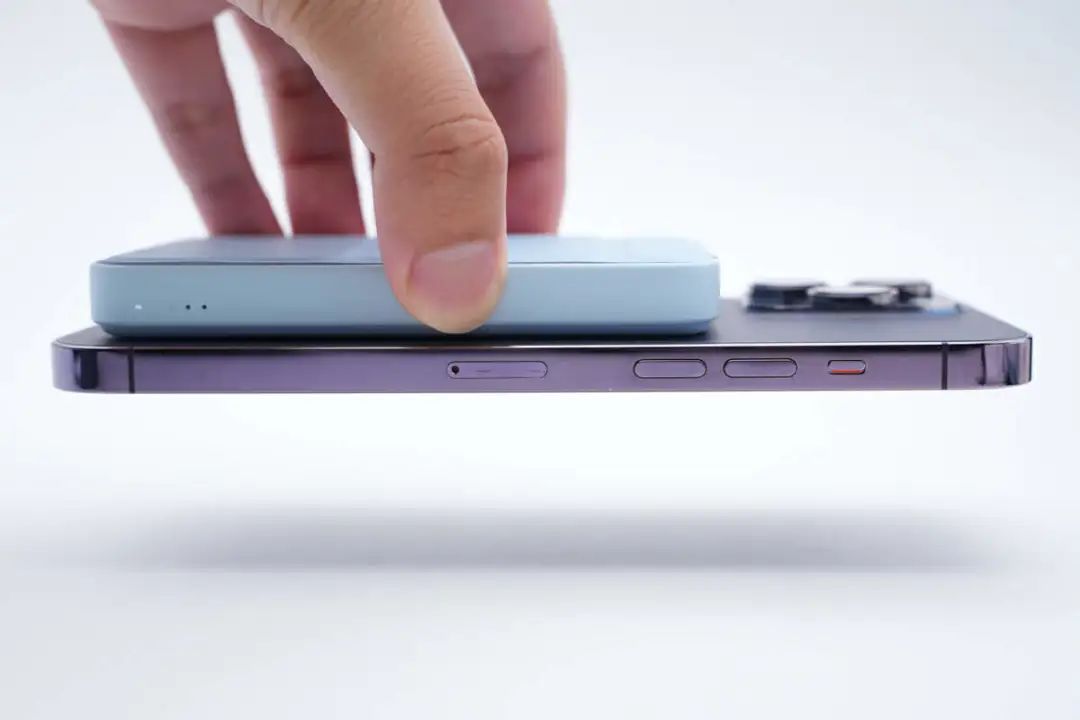

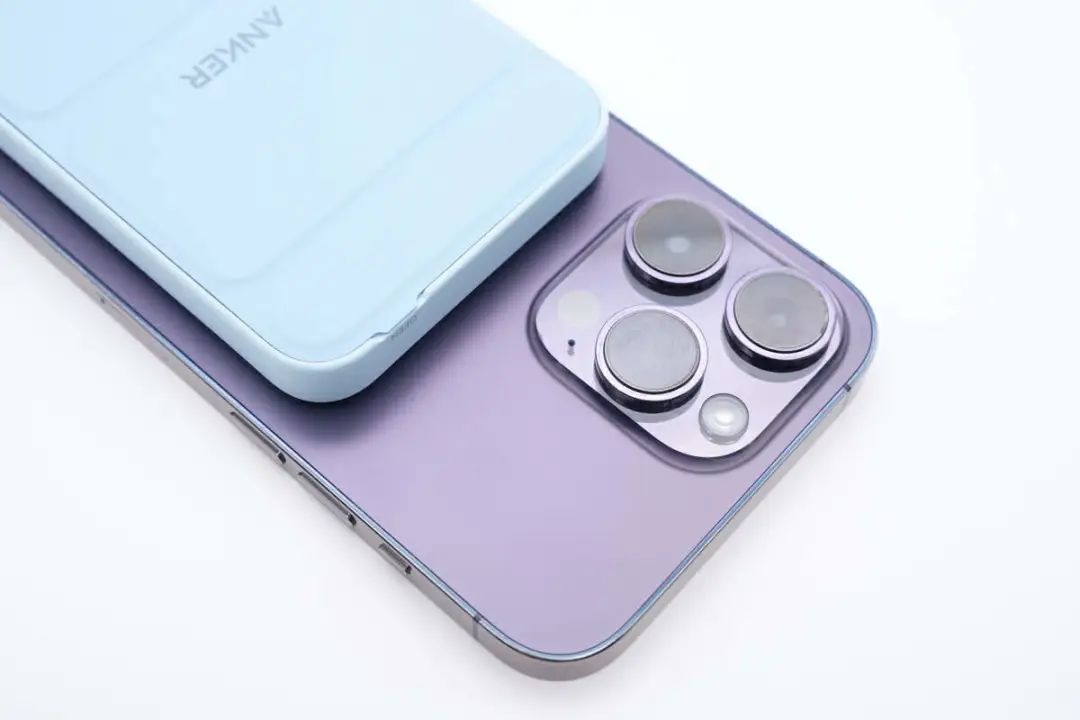

将产品贴合手机，不会顶到手机摄像头影响边充边拍摄体验。
另外产品的吸附力也很好，可以吸附起苹果iPhone 14 Pro Max不掉落。

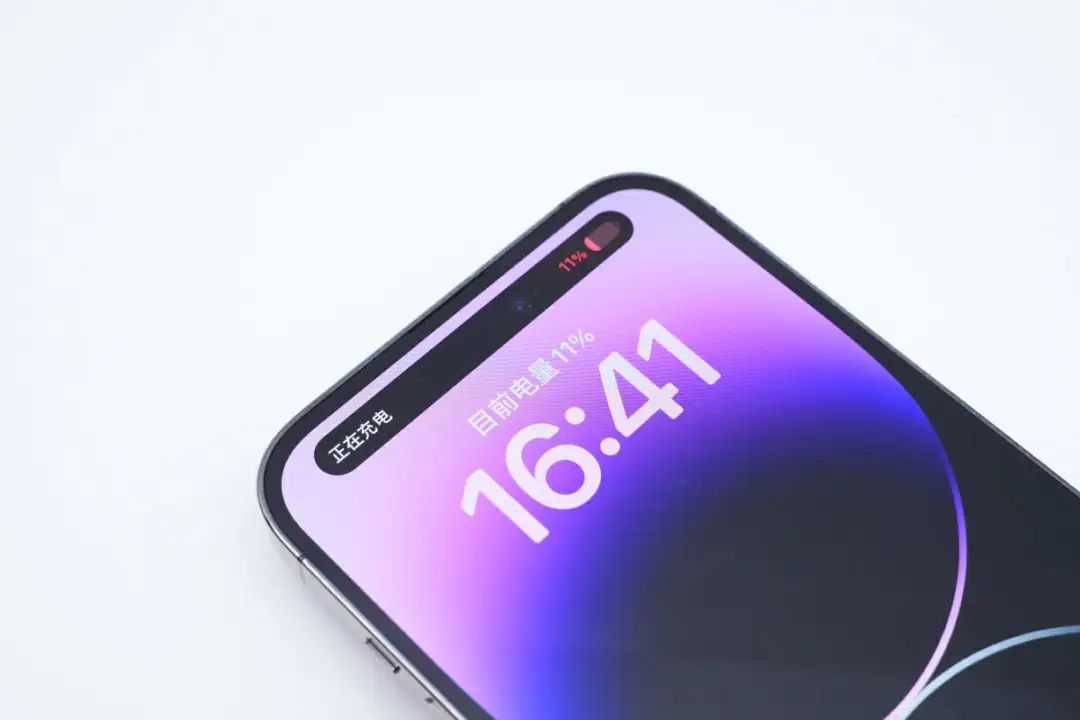

贴合后可以正常给苹果手机正常进行磁吸无线充电。

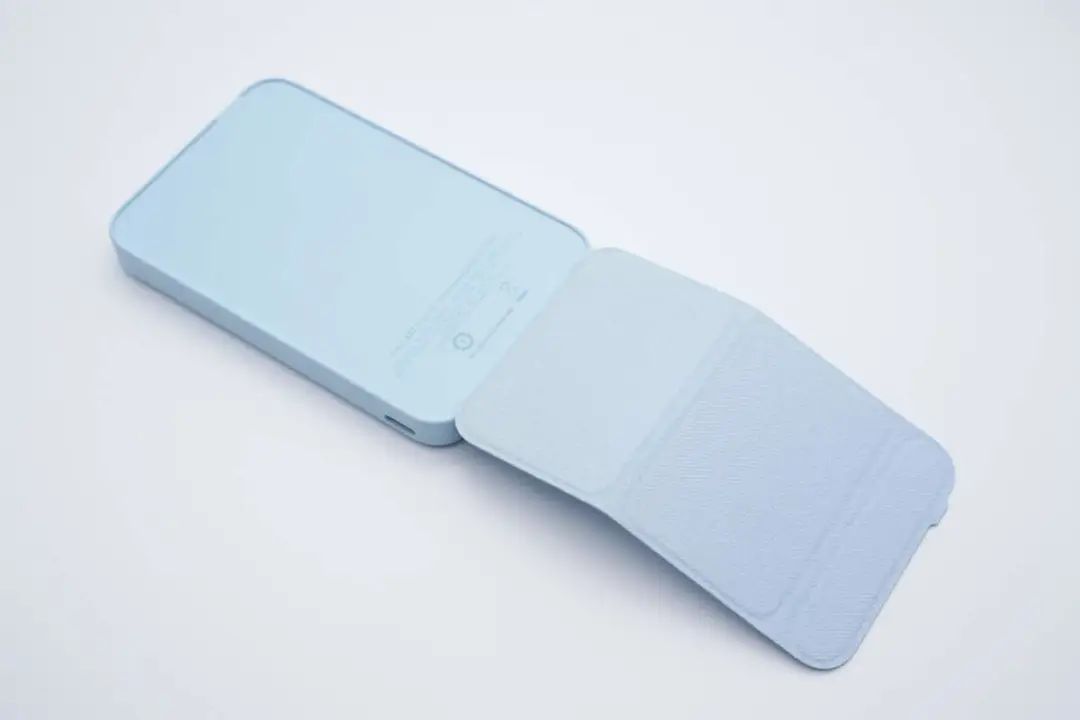

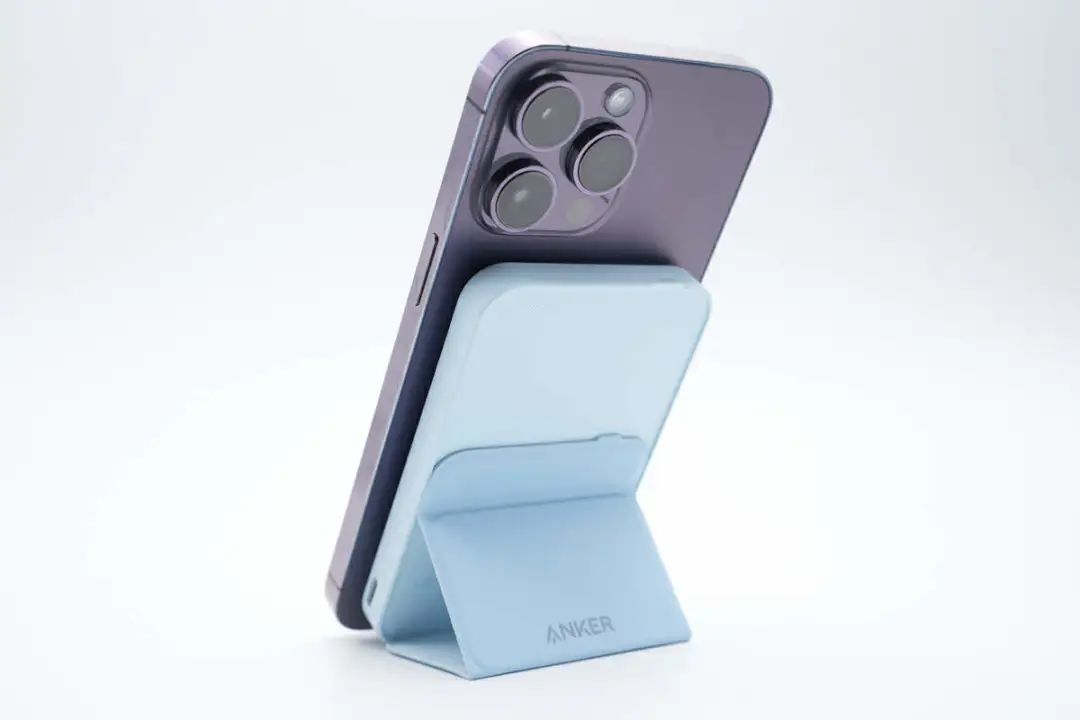

将支架取出支撑，便可以放置手机，边充电边刷剧或接收消息，使用体验更好。

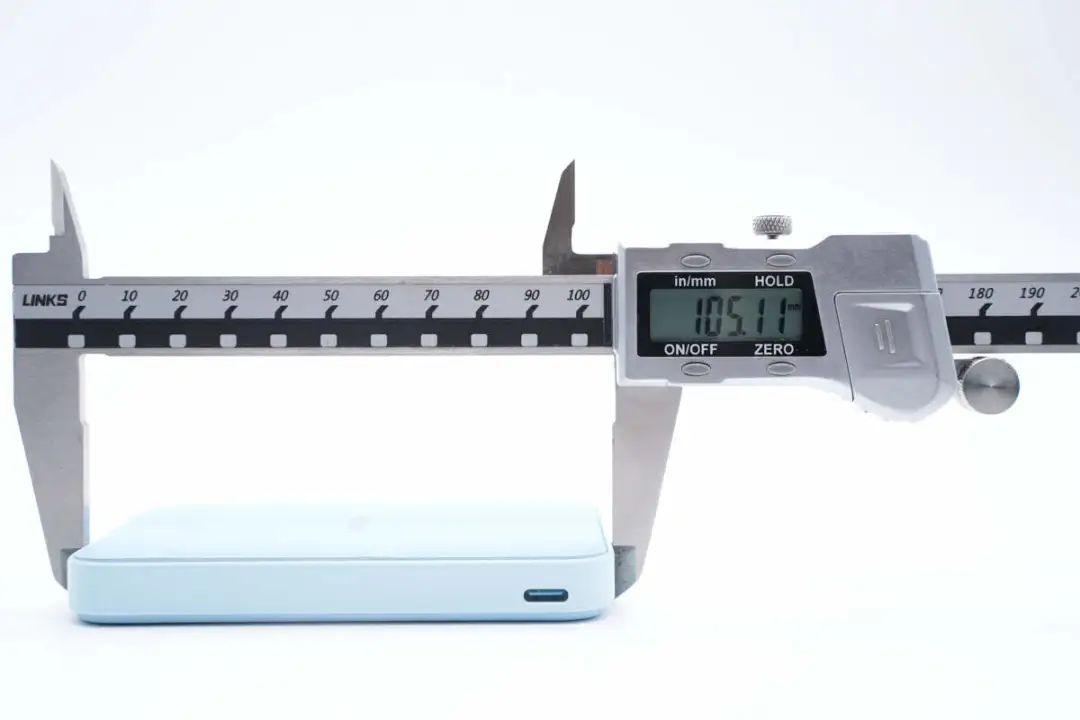

实测安克这款磁吸充电宝机身长度为105.11mm。

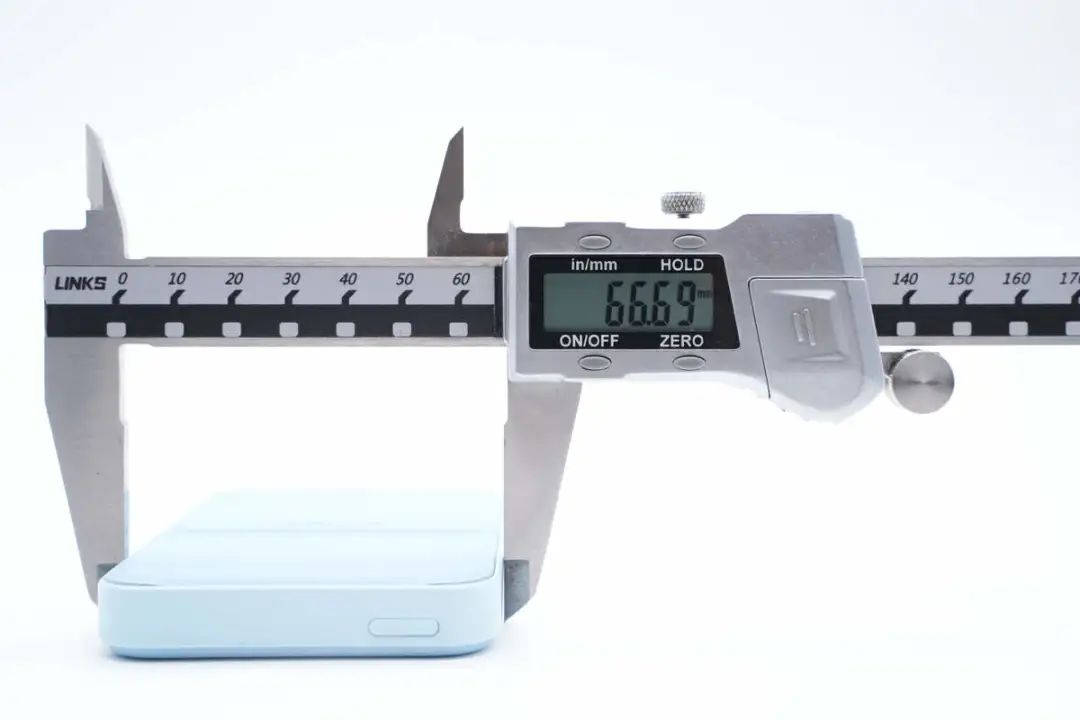

宽度为66.69mm。

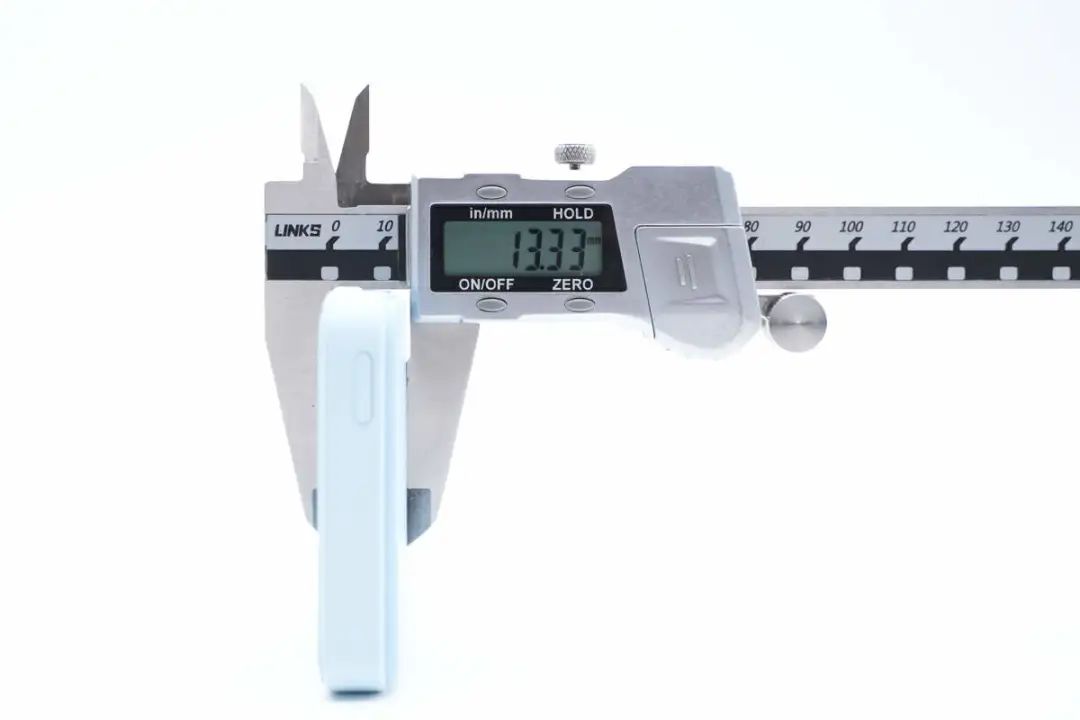

厚度为13.33mm。

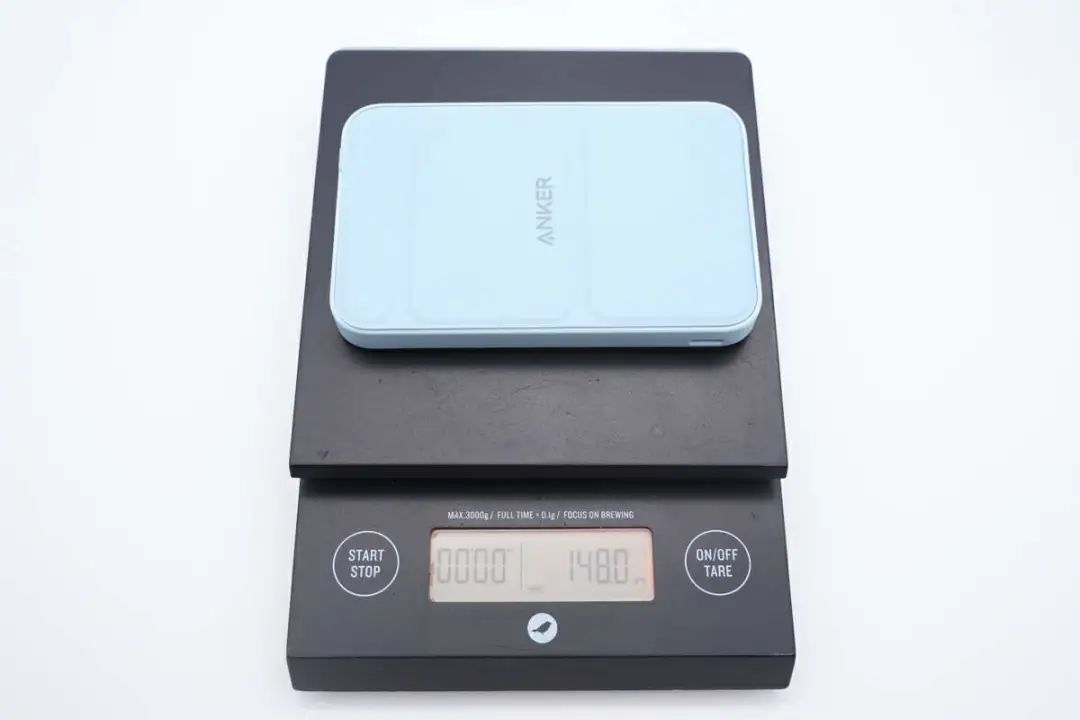

净重约为148g。

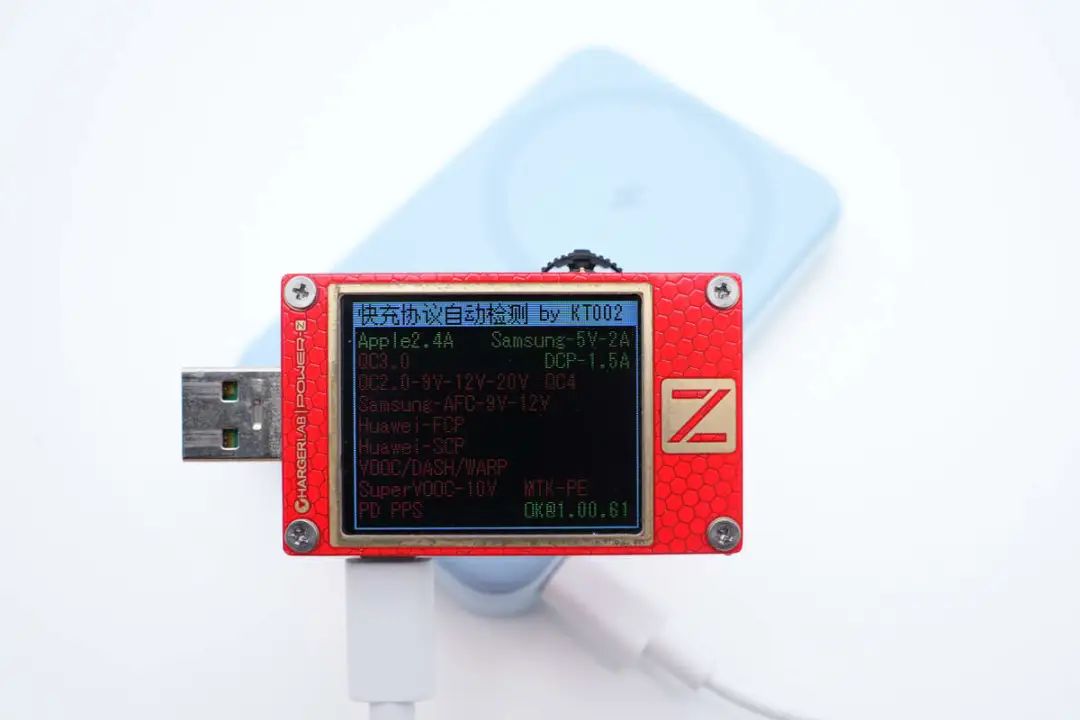

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议。
安克磁吸充电宝拆解
在对安克这款磁吸无线充电宝的外观、大小、吸附力等有了基本了解后，下面继续对其进行拆解，看看产品的实际用料做工如何。

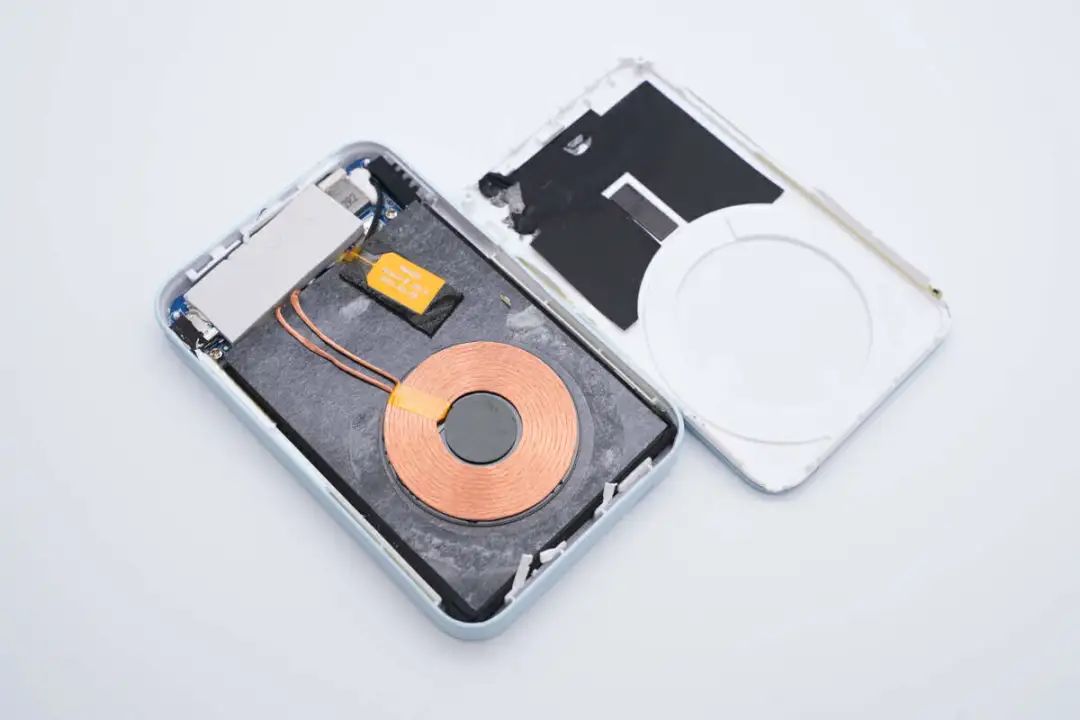

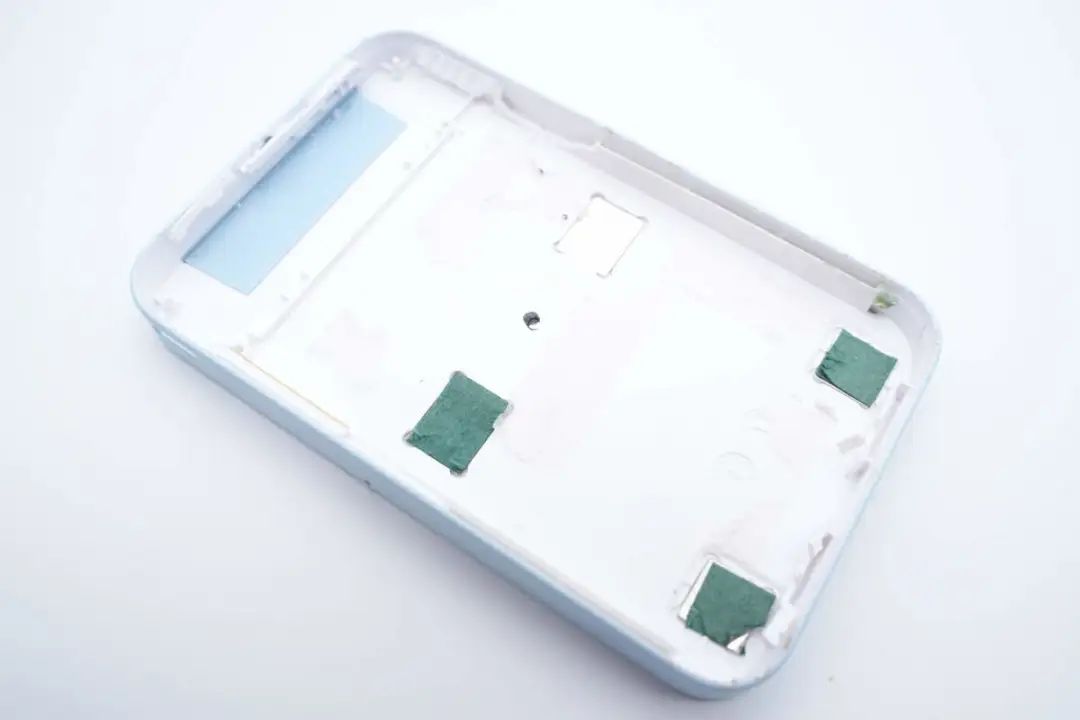

沿充电宝侧面接缝拆开外壳，壳体通过卡扣固定，盖板内部贴有定位磁铁和大面积的石墨导热贴。

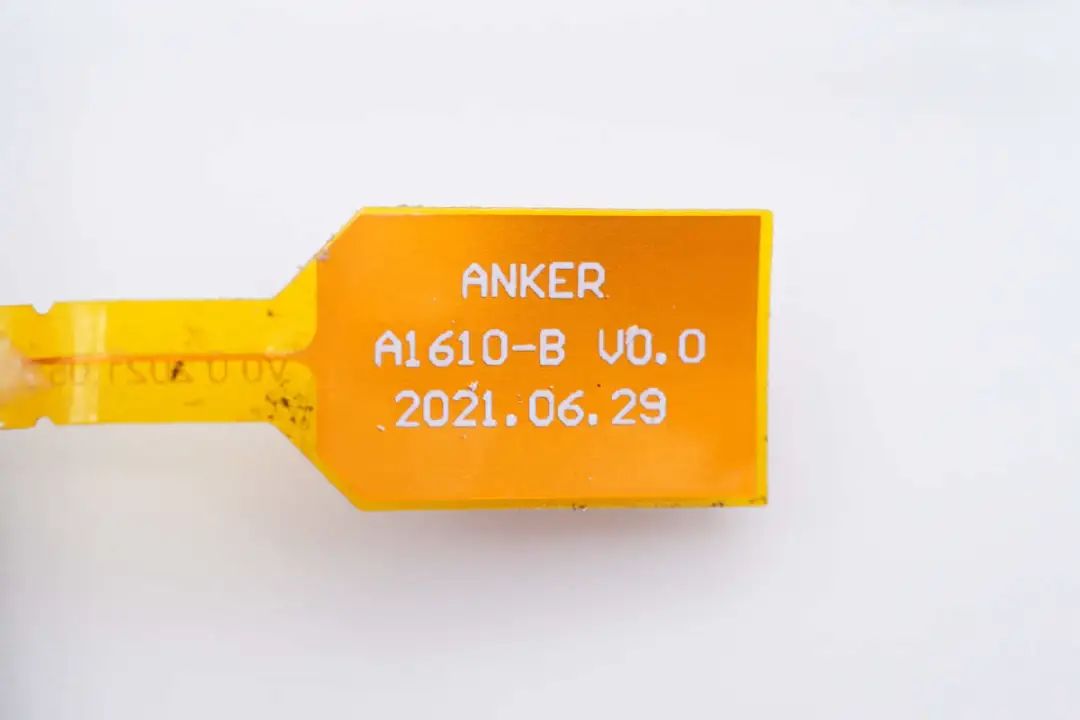

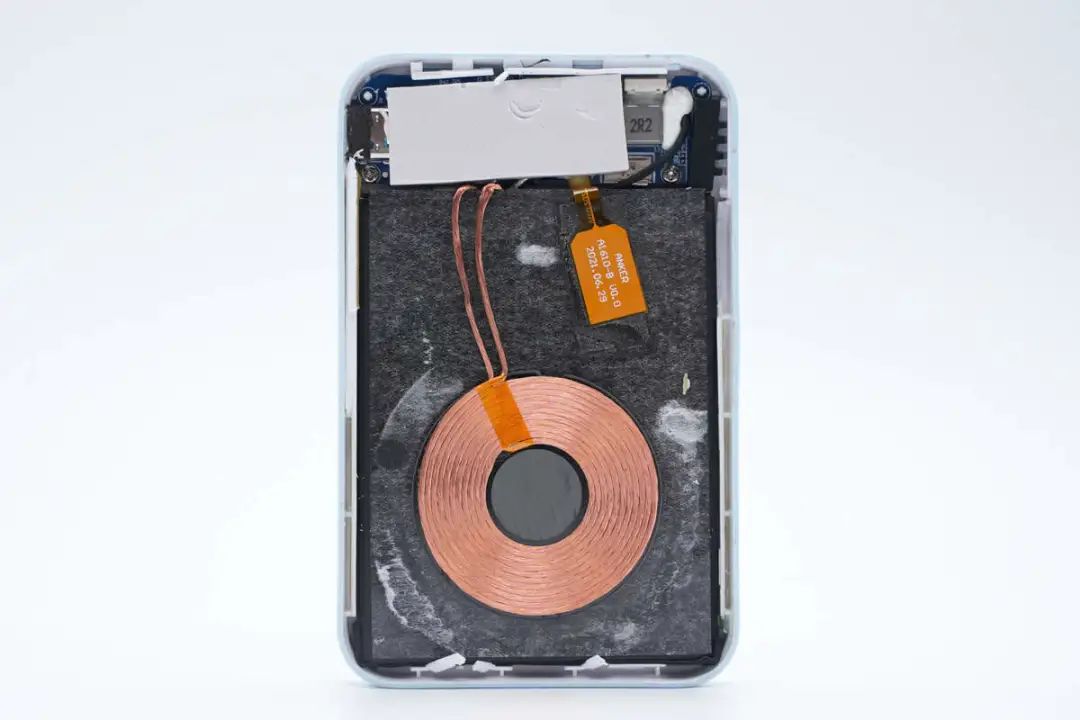

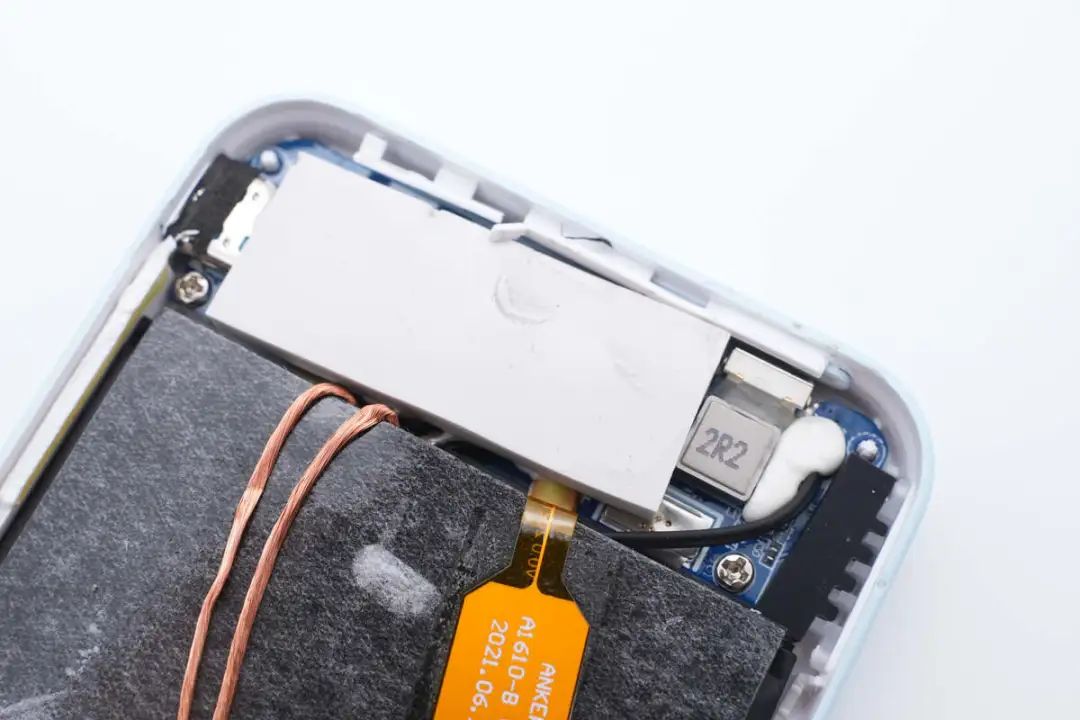

内部是无线充电线圈和电路板，电路板上贴有一层灰色导热垫，还粘贴一片触摸检测贴片用于自动开机充电。
导热垫覆盖PCBA模块发热元件，加快热量散发。
PCBA模块通过螺丝固定在壳体内部。
取下PCBA模块表面的导热垫，在导热垫和板子中间采用导热胶填充，增强散热性能。

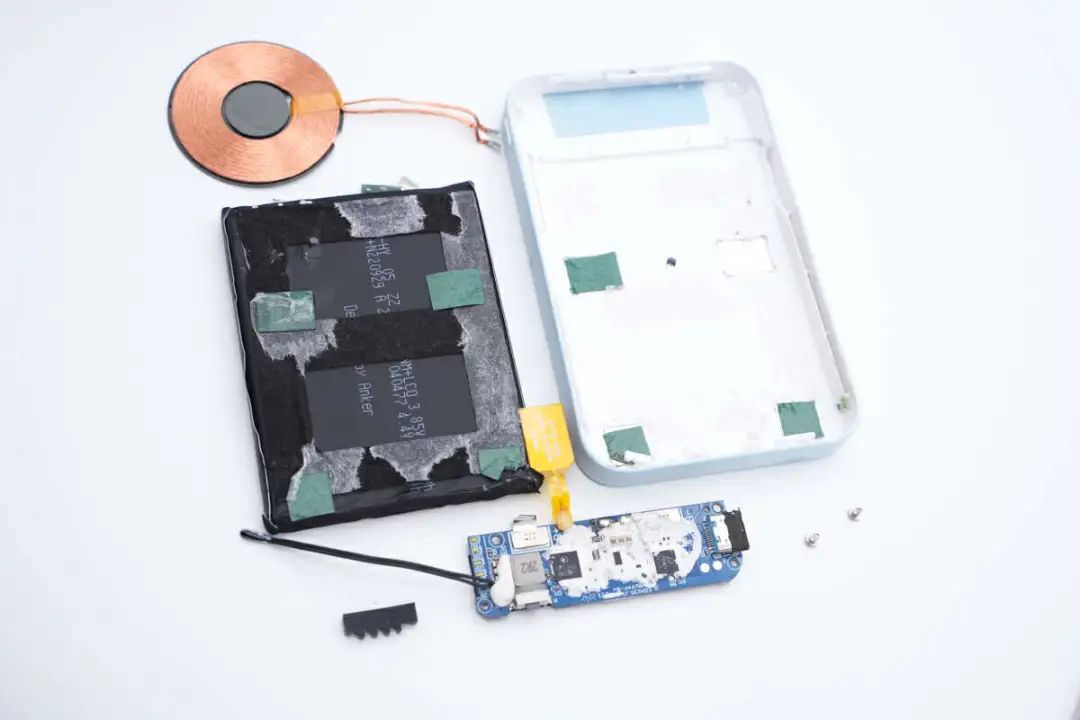

取出充电宝内部电池和PCBA模块。

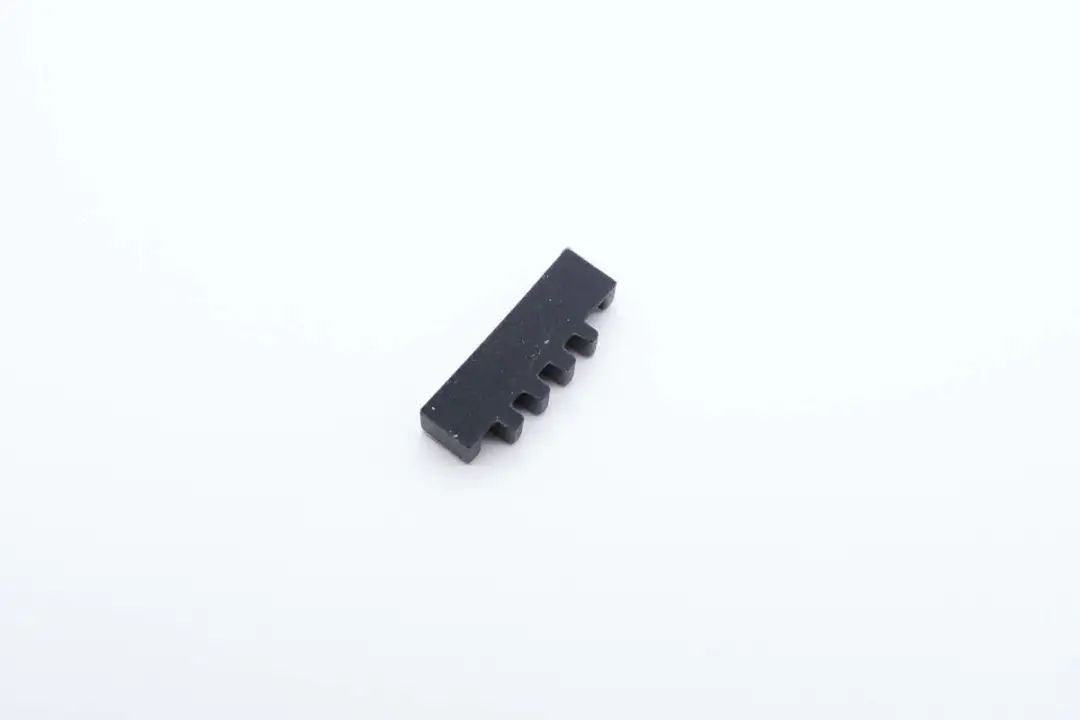

用于指示灯遮光的胶条一览。

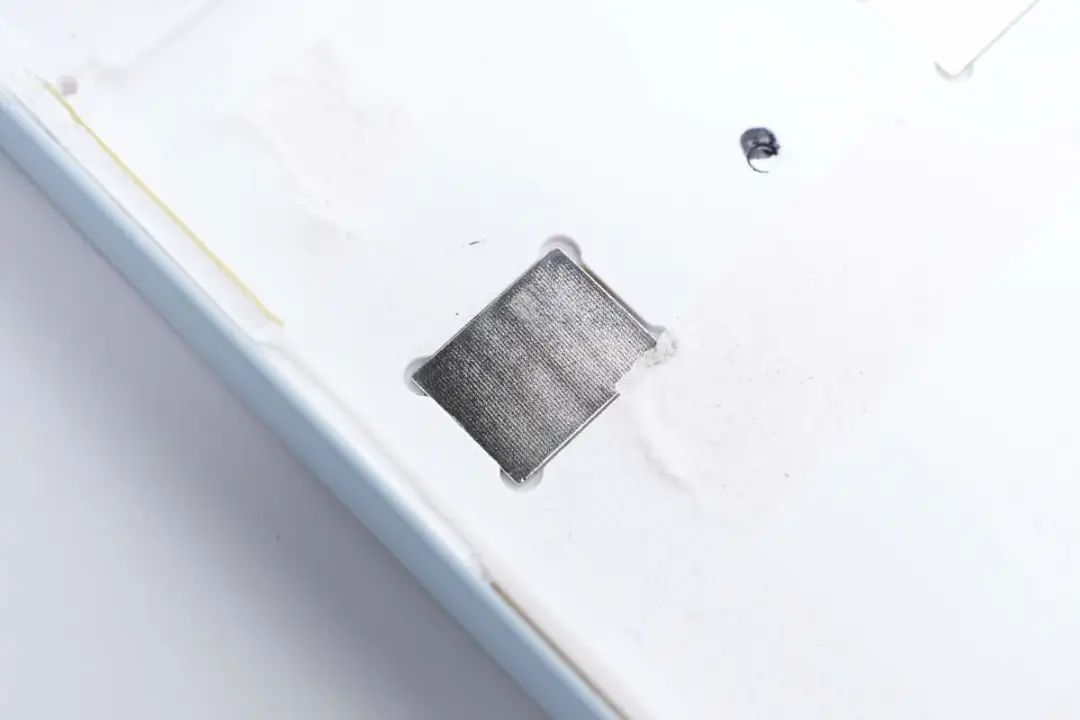

背面四颗磁铁用于吸附手机支架。
吸附手机支架的磁铁特写。

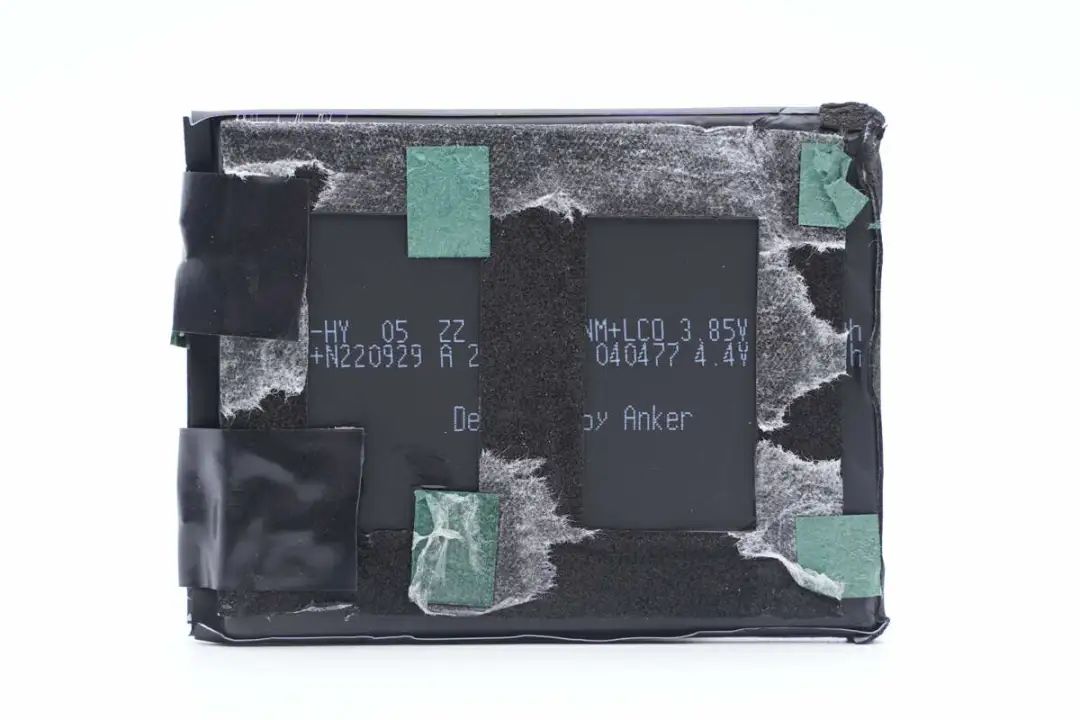

充电宝内置5000mAh高压锂电池，电池充电限制电压为4.4V，均压为3.85V，电池由安克设计。

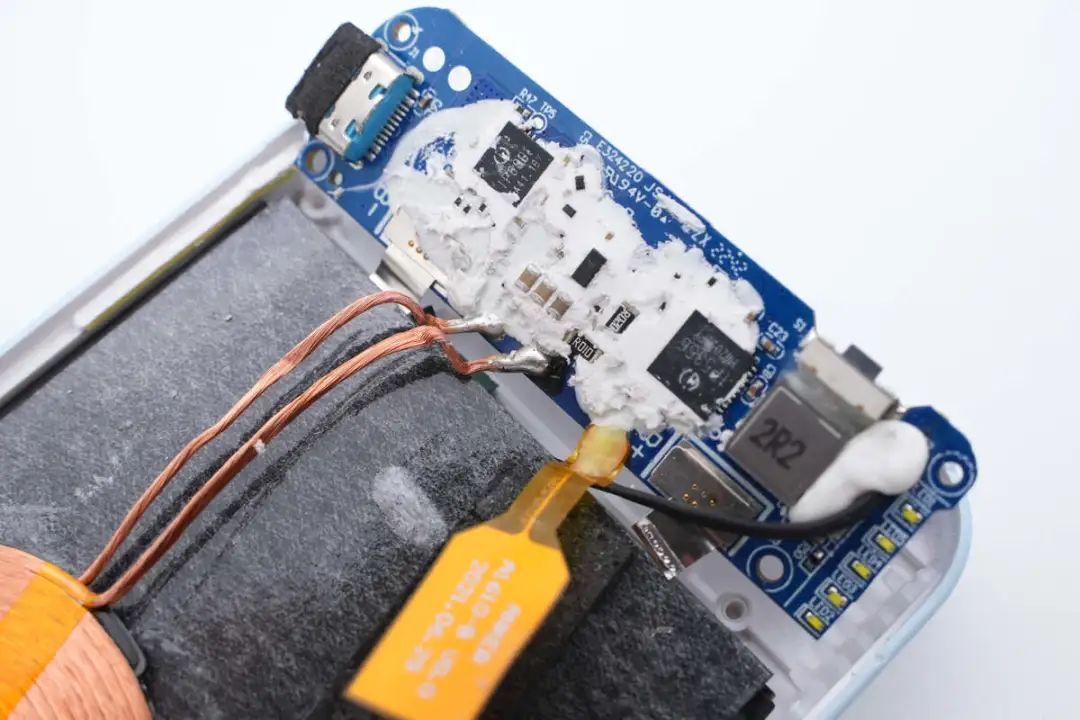

焊接取下无线充电线圈，PCBA模块正面一览，左侧焊接USB-C母座，无线充电主控芯片，移动电源主控芯片和合金电感，主控芯片下方焊接触摸检测贴片，合金电感上方焊接按钮开关，右侧焊接热敏电阻和指示灯。

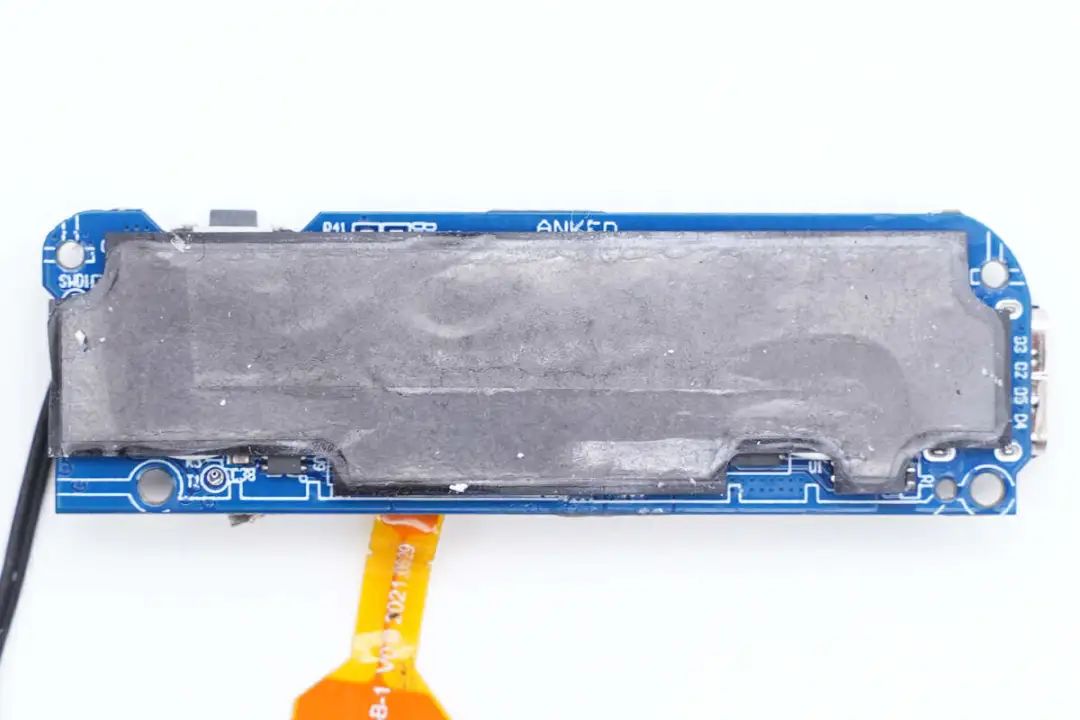

PCBA模块背面粘贴石墨导热贴纸。

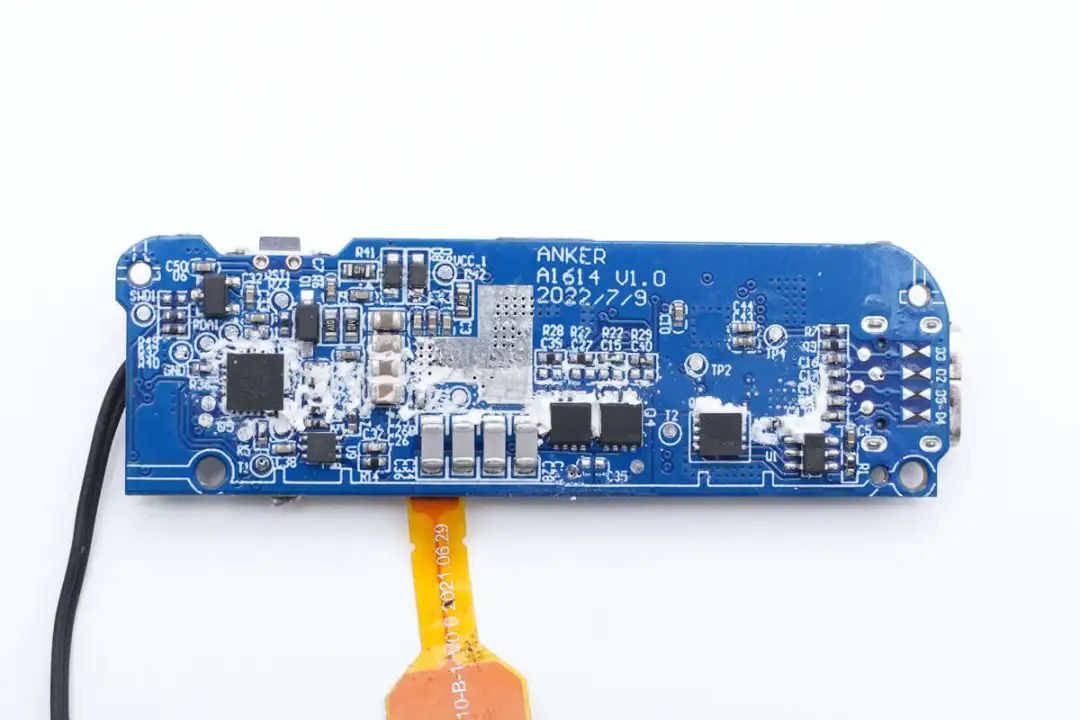

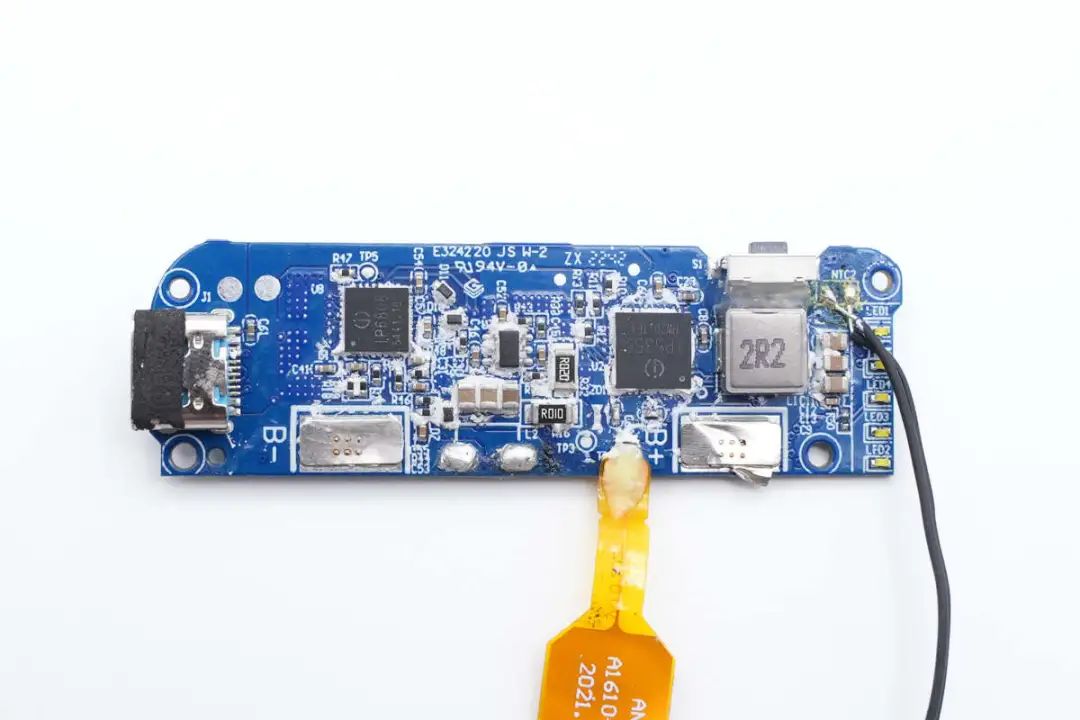

PCBA模块背面一览，焊接MCU，触摸检测芯片，NPO谐振电容，无线充电功率管，电池保护管和电池保护芯片。

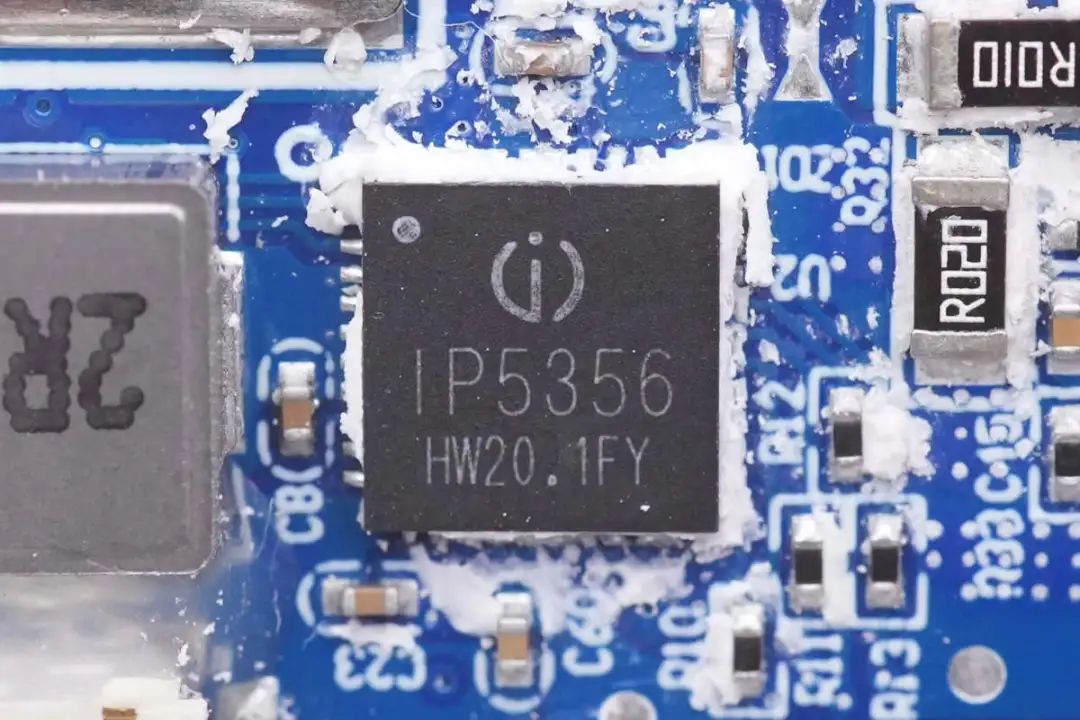

移动电源主控芯片采用的是英集芯IP5356。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。
英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

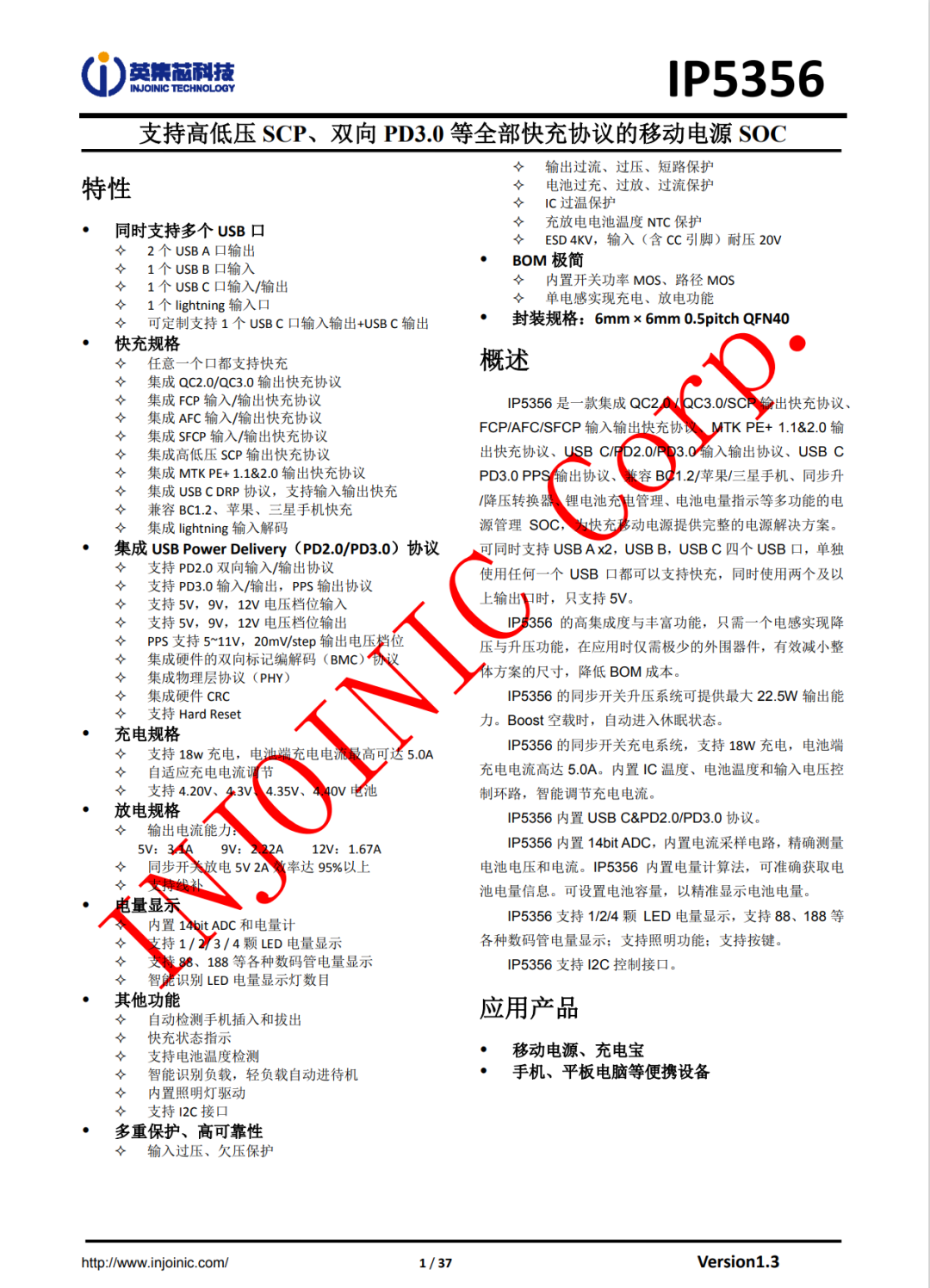

英集芯 IP5356 资料信息。
充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

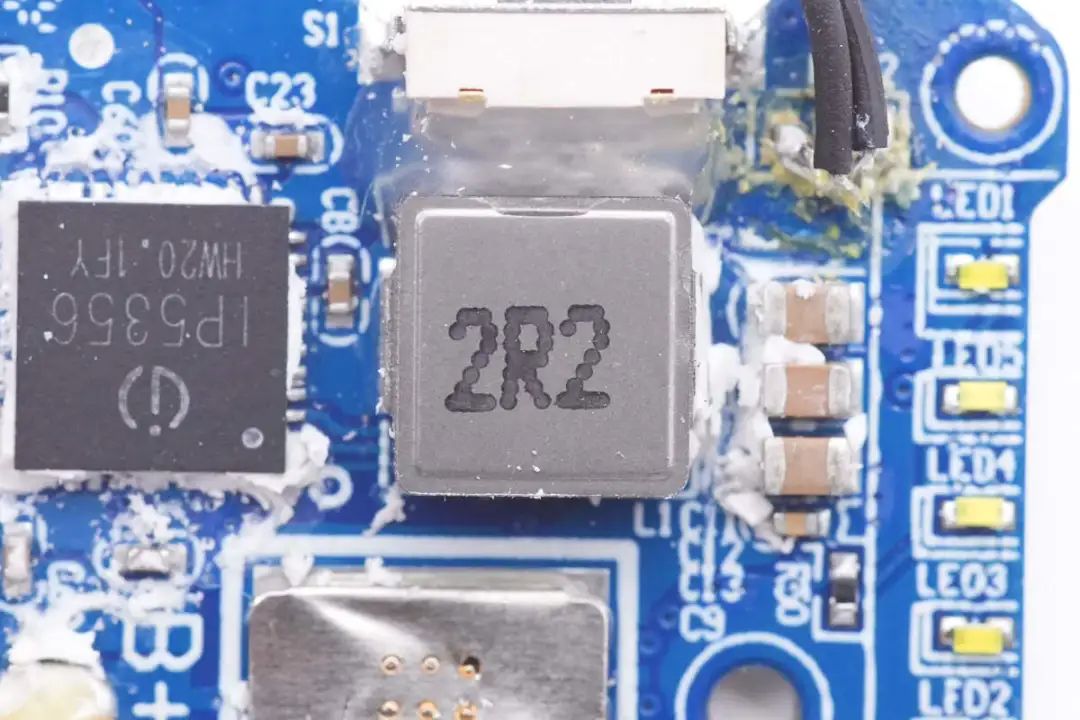

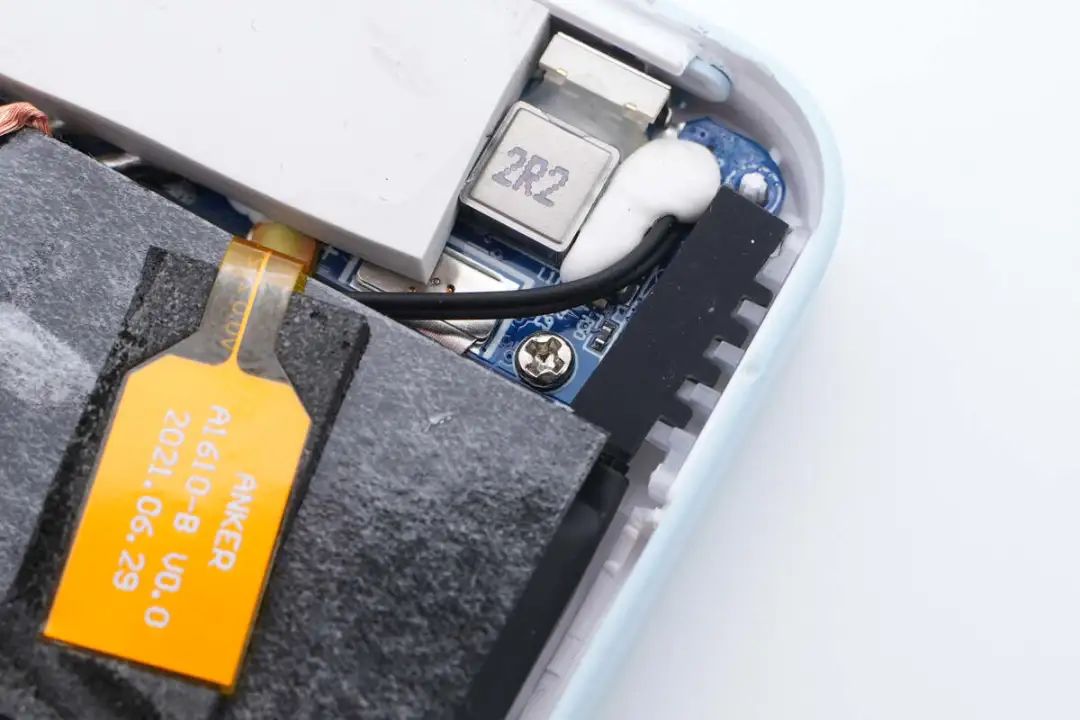

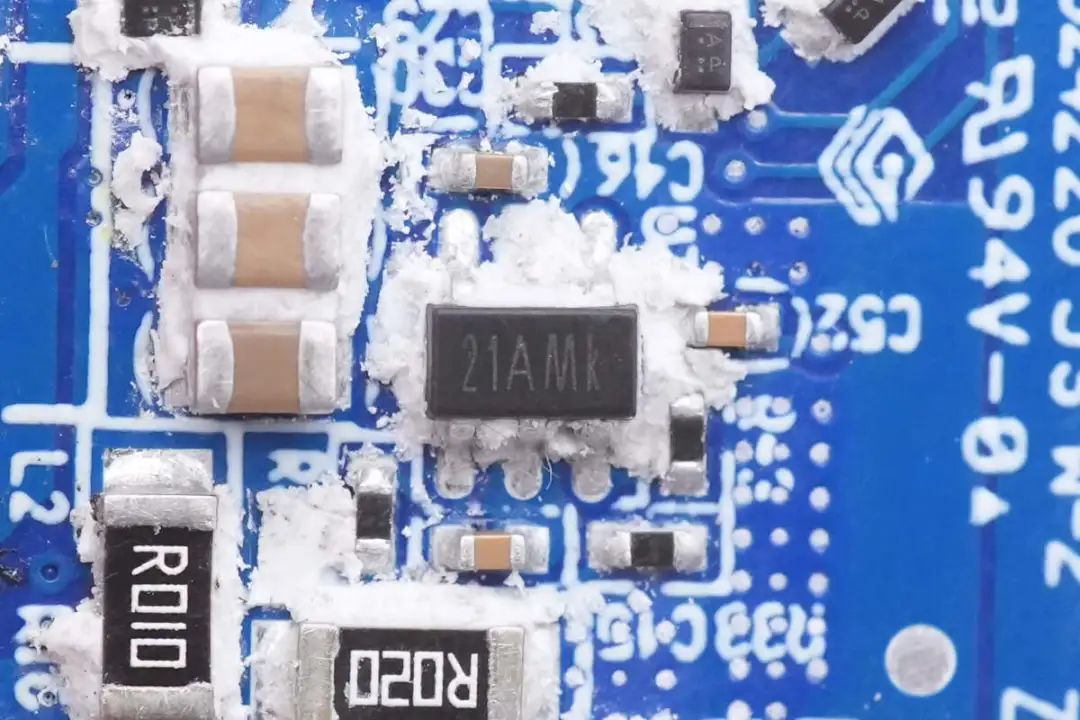

2R2合金电感用于配合英集芯主控芯片实现升降压，通过打胶加固，并起到辅助散热的作用。

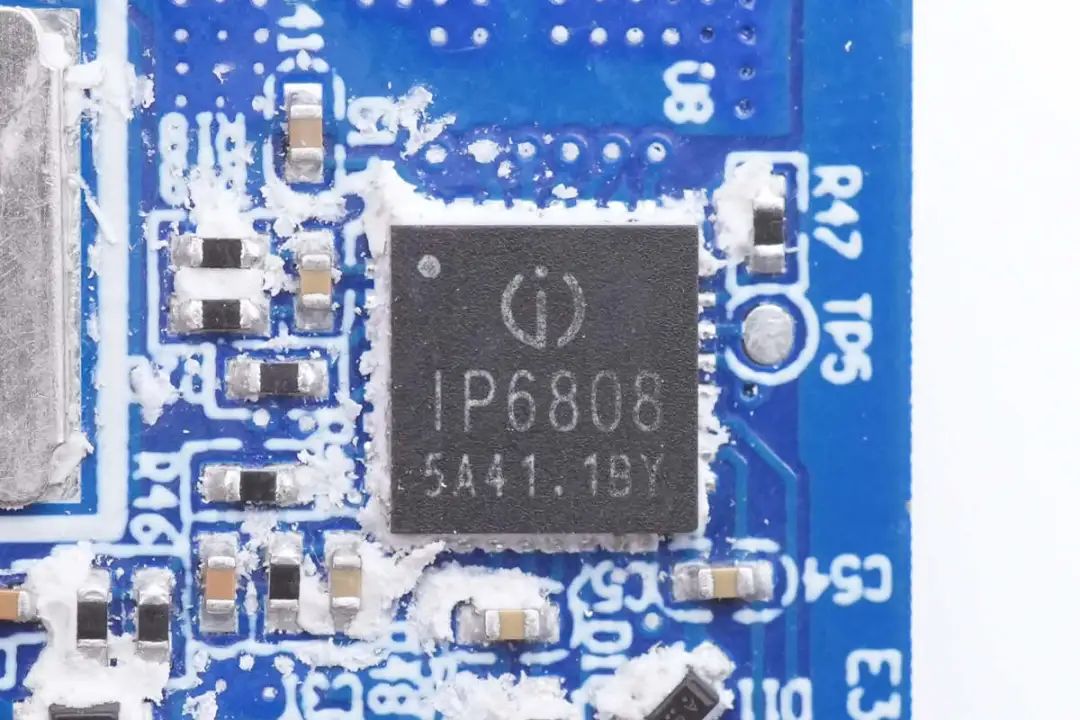

无线充电主控芯片采用英集芯IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压电流两路ASK通讯解调模块，集成度很高，有效帮助降低方案尺寸和BOM成本。

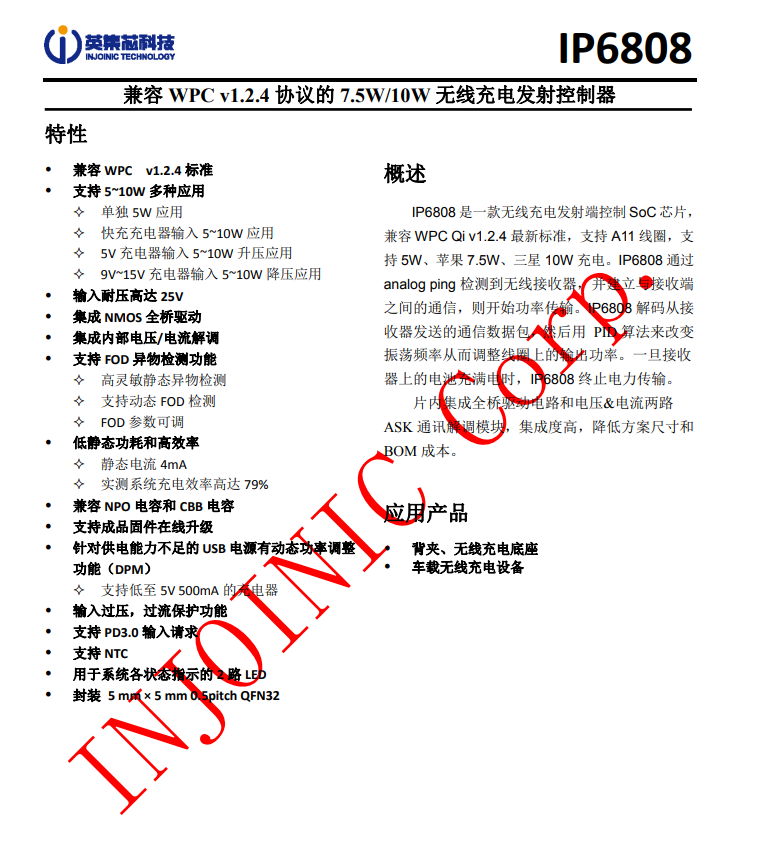

英集芯 IP6808 资料信息。
充电头网拆解了解到，采用英集芯IP6808的无线充产品还有TEGIC 8000mAh无线充移动电源、麦泡POP CANDLE多用途无线充电宝、巧友6500mAh易捷磁能无线充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、摩米士Q.POWER Plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。

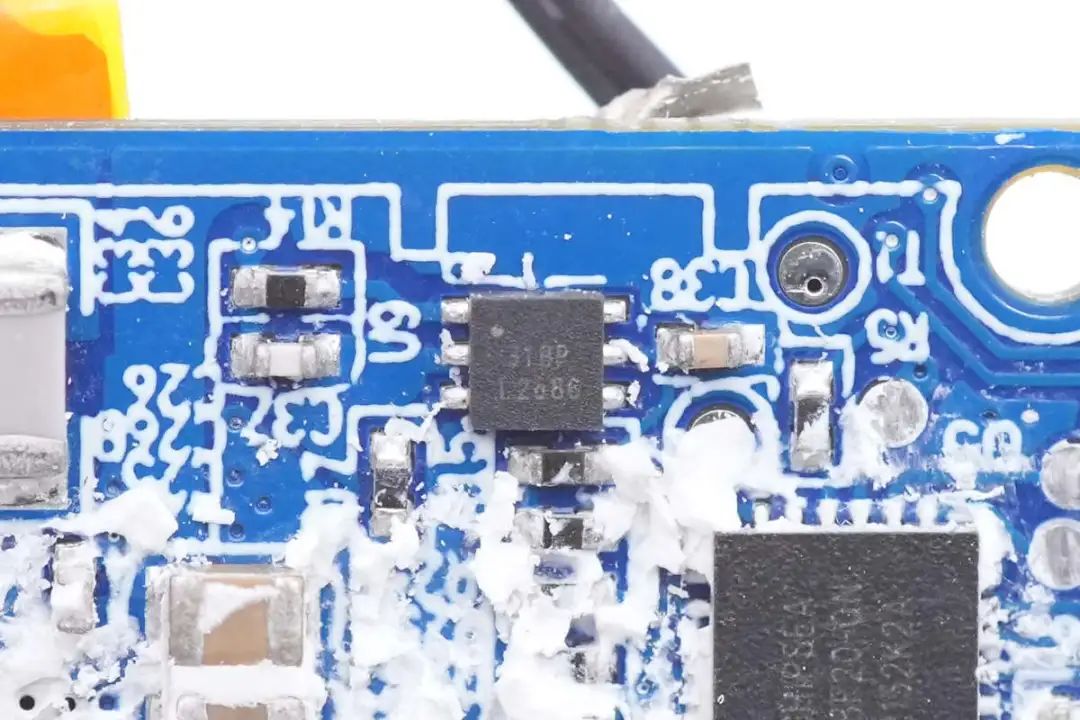

单运放用于电流检测放大。

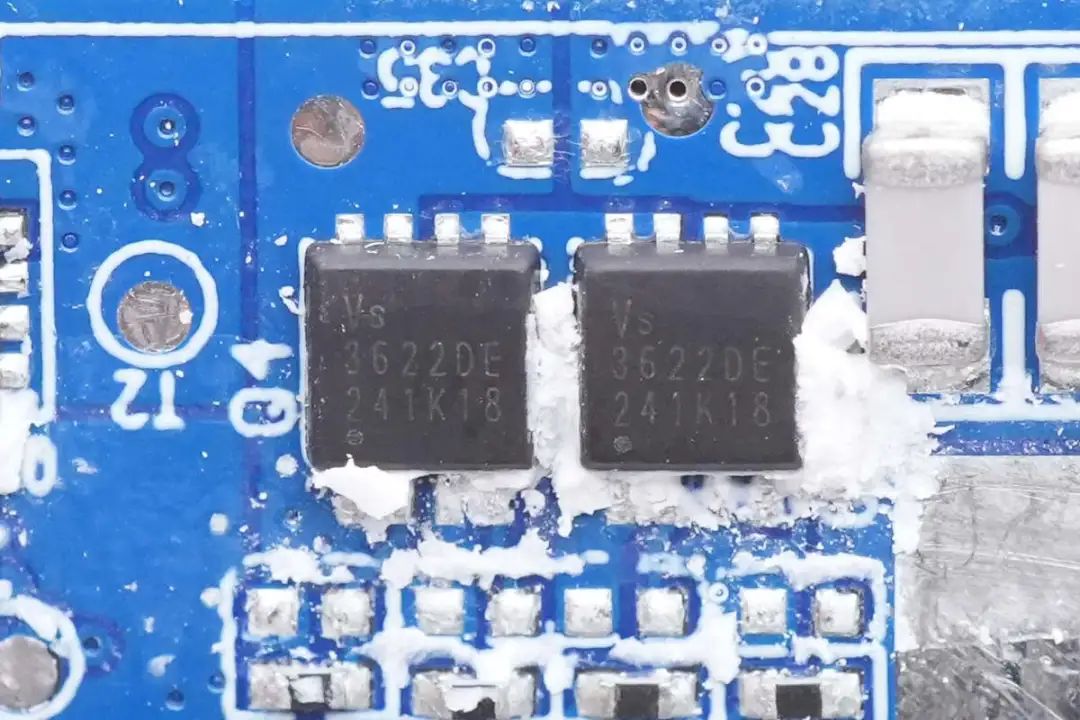

两颗无线充电功率管来自威兆半导体，型号VS3622DE，双NMOS，耐压30V，导阻10mΩ，支持5V逻辑电压驱动，采用PDFN3333封装。

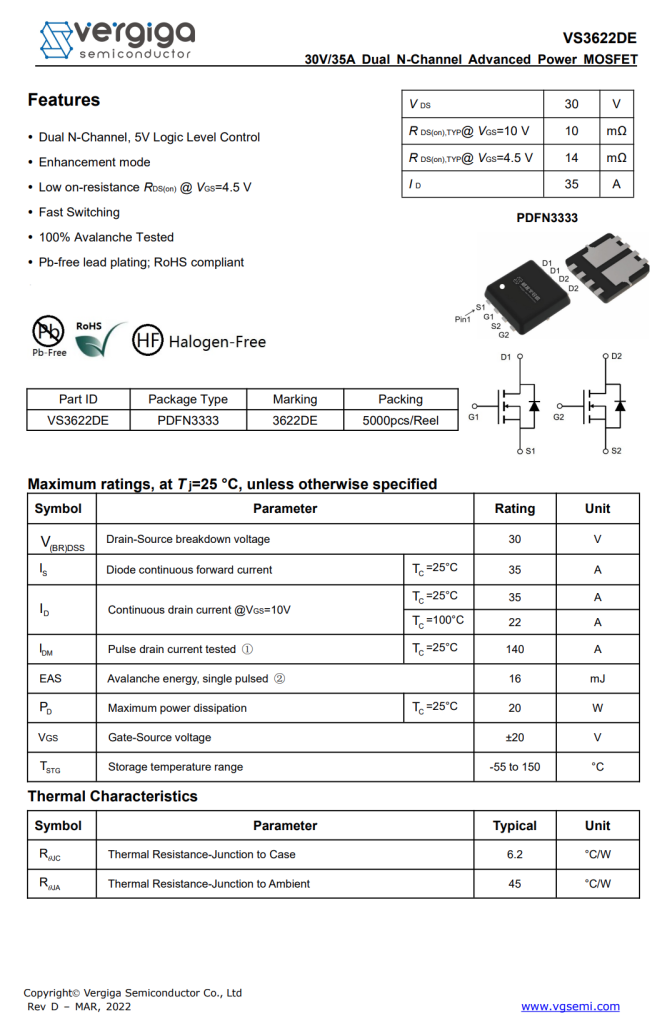

威兆半导体 VS3622DE 详细资料。

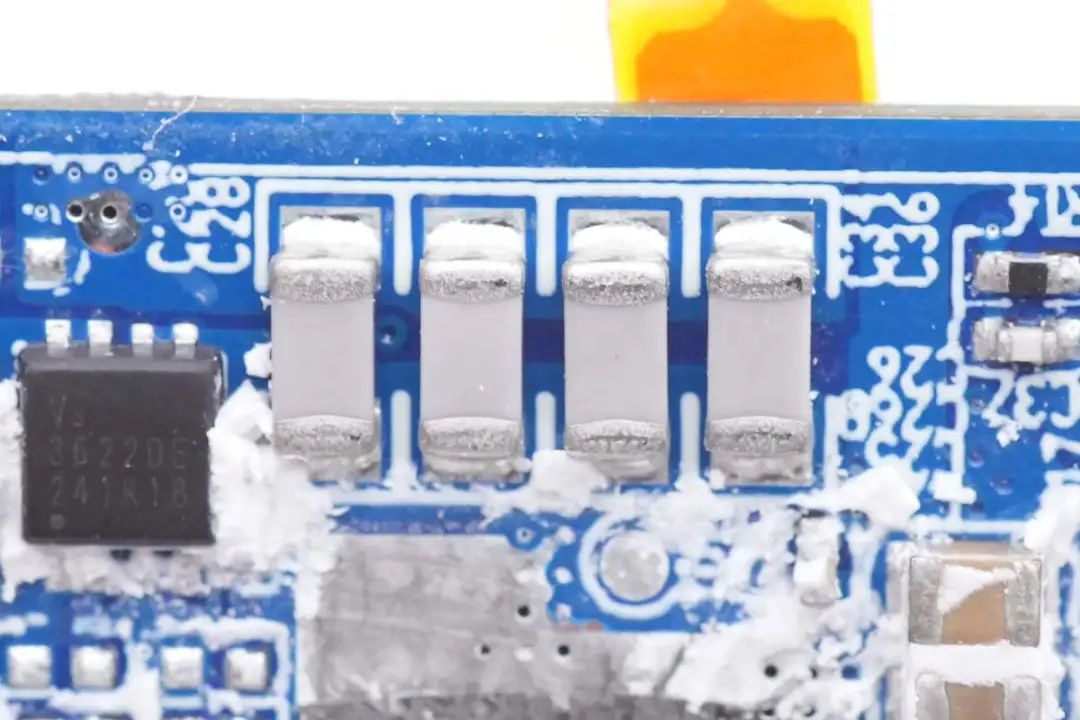

四颗NPO贴片电容并联，用于无线充电谐振。

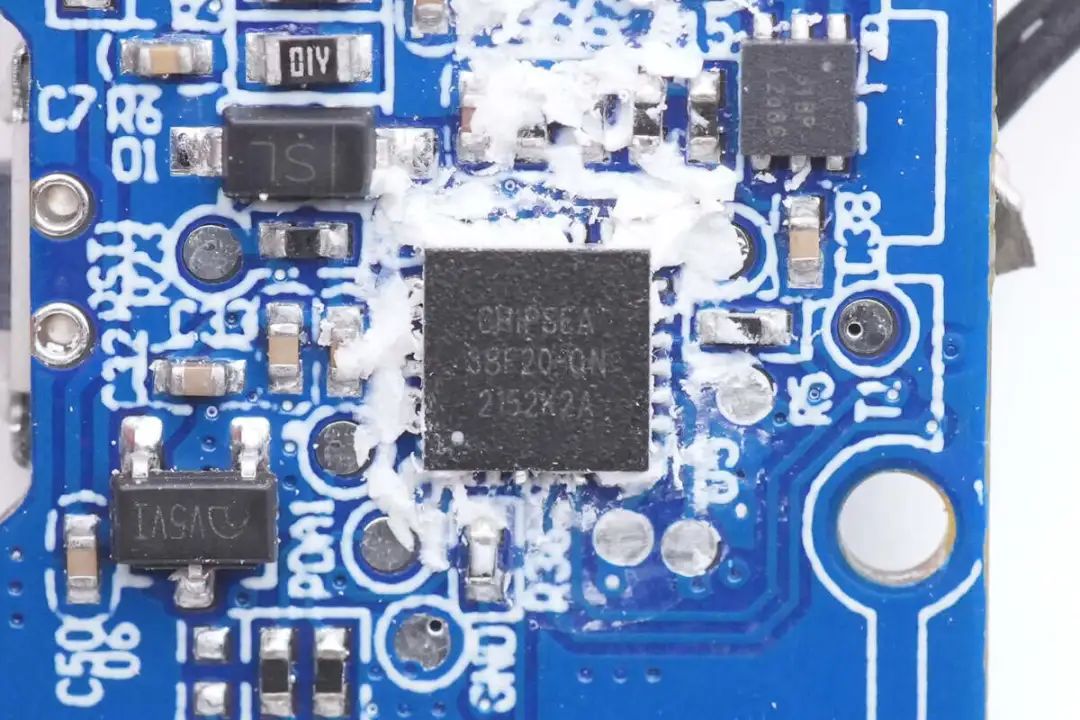

一颗MCU来自芯海科技，型号CSU38F20，是一颗8位MCU，内置16KB Flash存储器，内置12位ADC和LED驱动，采用QFN24封装。

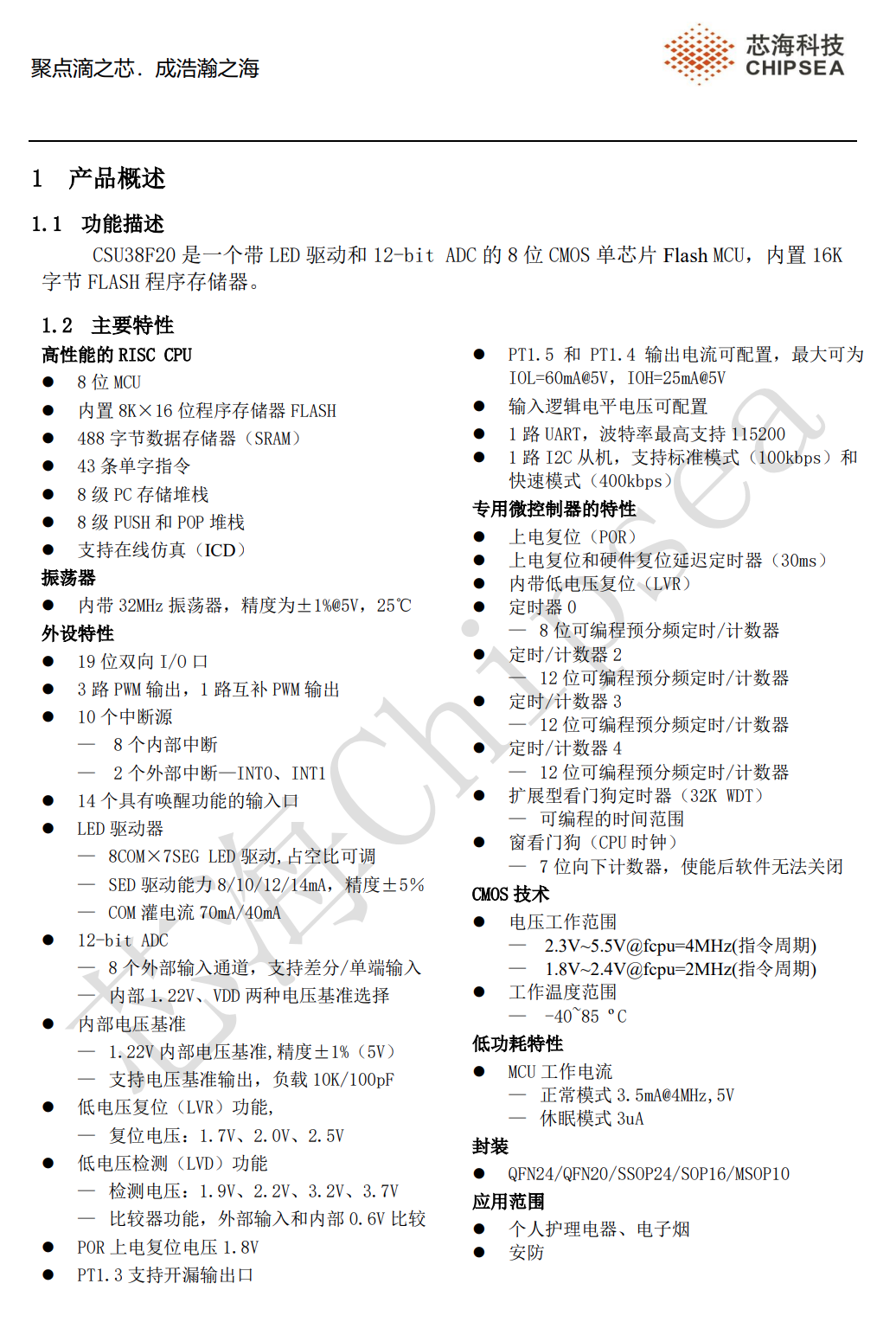

芯海科技 CSU38F20 资料信息。

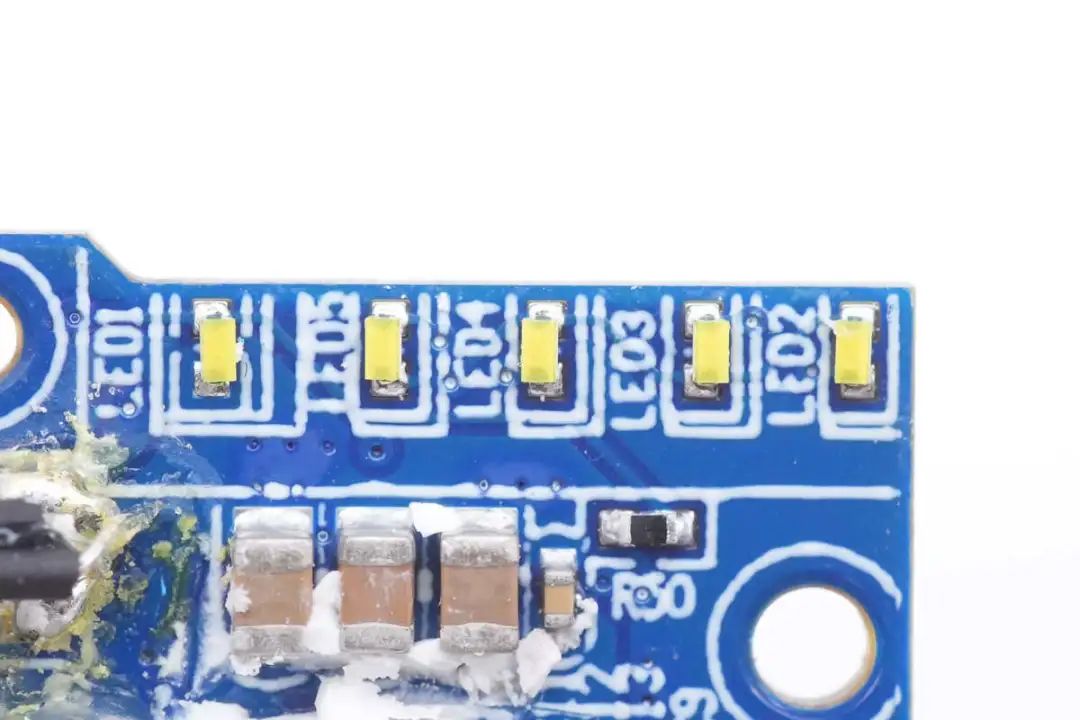

LED电量指示灯和无线充电状态指示灯特写。
用于检测电池温度的NTC热敏电阻特写。

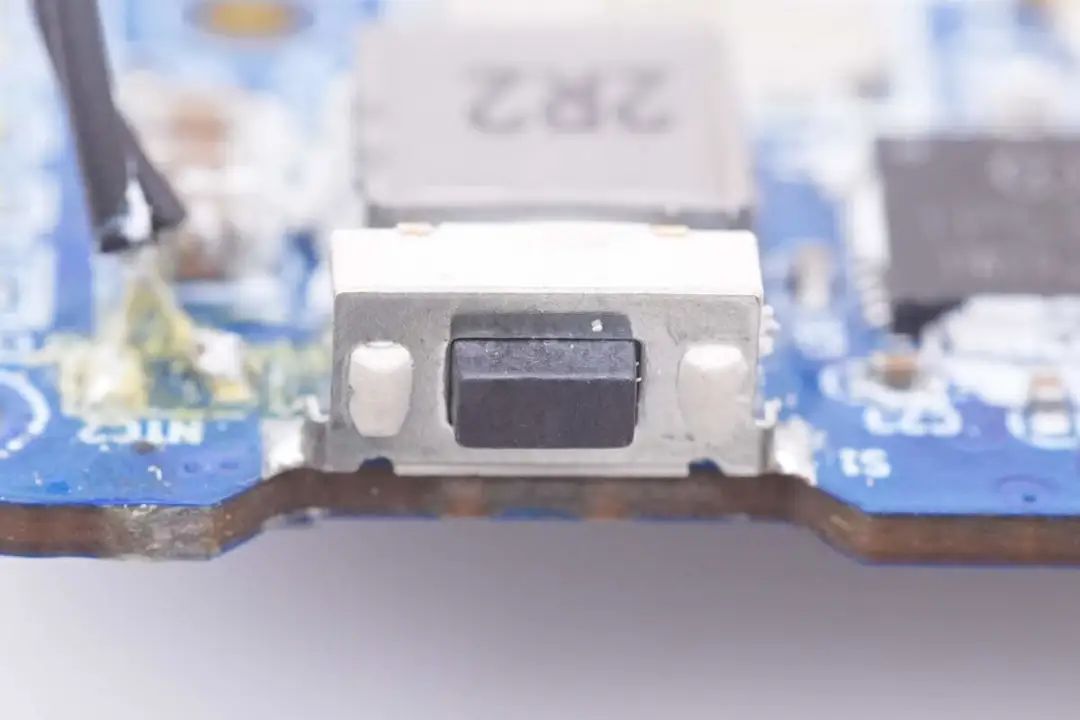

电量检测按键特写，贴片焊接。

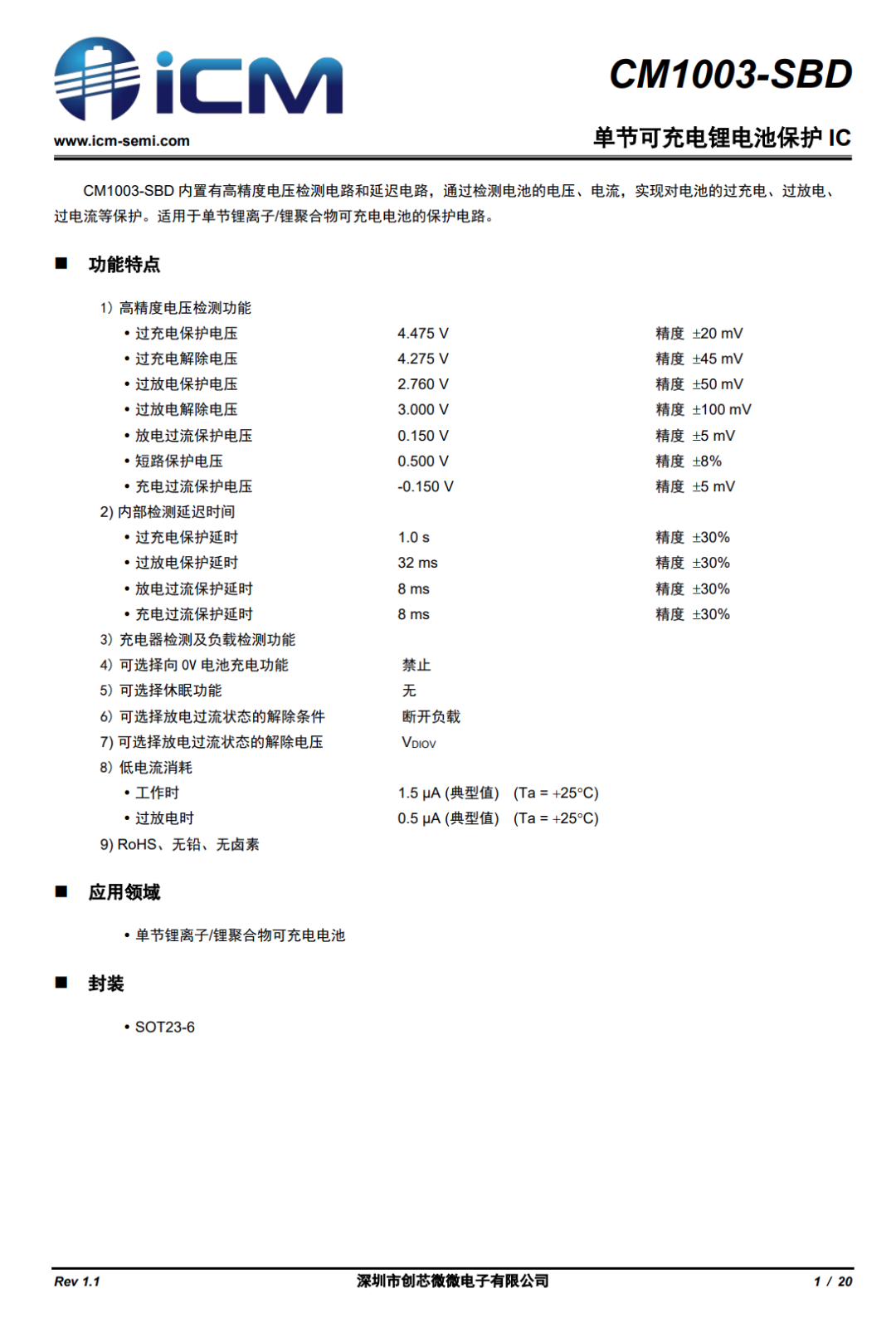

锂电池保护芯片来自创芯微，丝印1003SBD，实际型号为CM1003-SBD，是一颗单节锂电池保护芯片，支持高压锂电池应用，过充电保护电压为4.475V，具备20mV精度，过放电保护电压为2.76V，精度为50mV，采用SOT23-6封装。
创芯微 CM1003-SBD 资料信息。

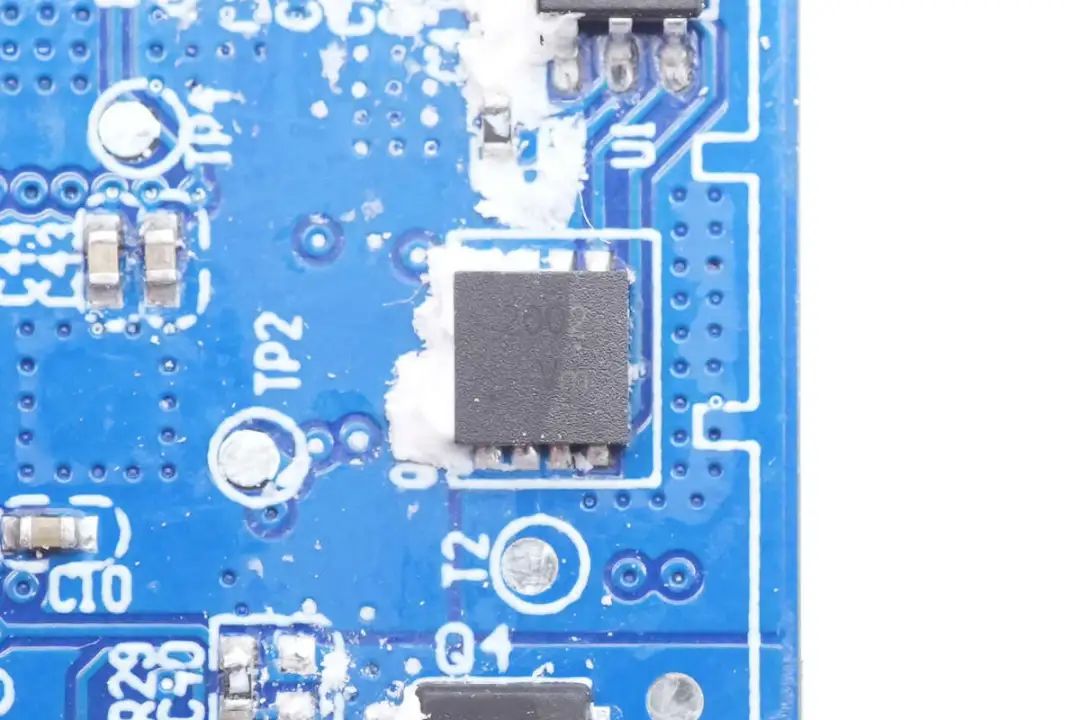

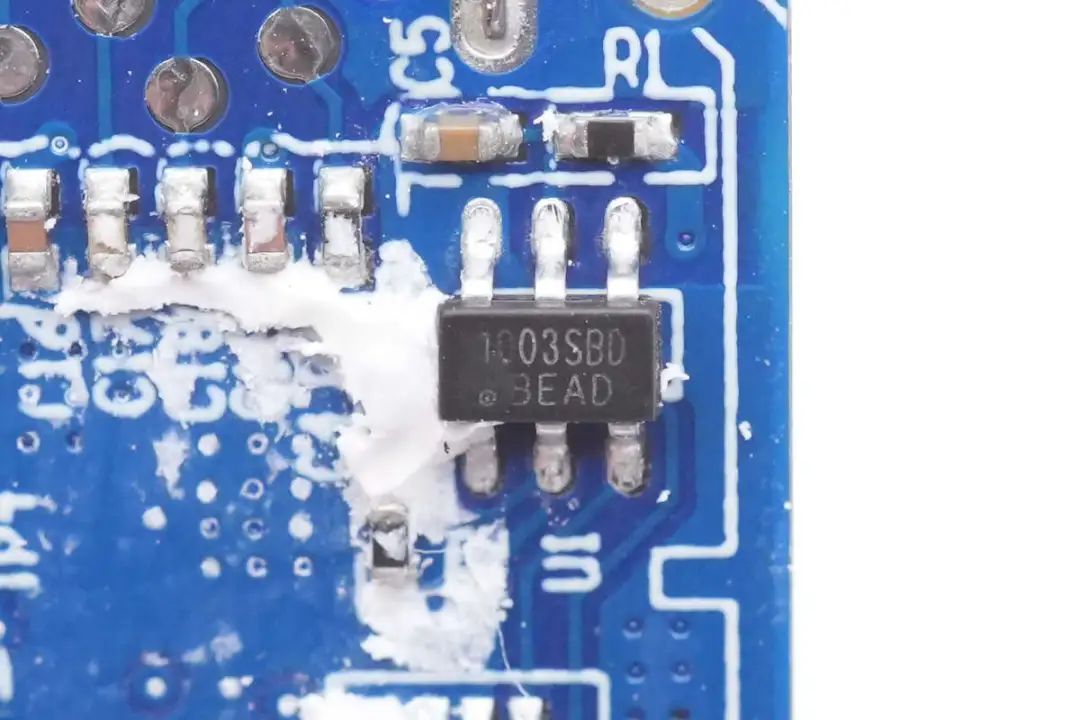

丝印2002的电池保护管，两者组成电池保护电路，用于内置锂电池的过充、过放以及过流保护。
充电宝内置HYNITRON海栎创HK31BP高性能自电容触控芯片，用于接近自动充电功能。HK31BP内置稳压模块/低压复位模块，支持硬件去抖动/环境自适应算法等，有较强的抗干扰性能，可通过引脚配置成多种模式。
检测手机的贴片特写。

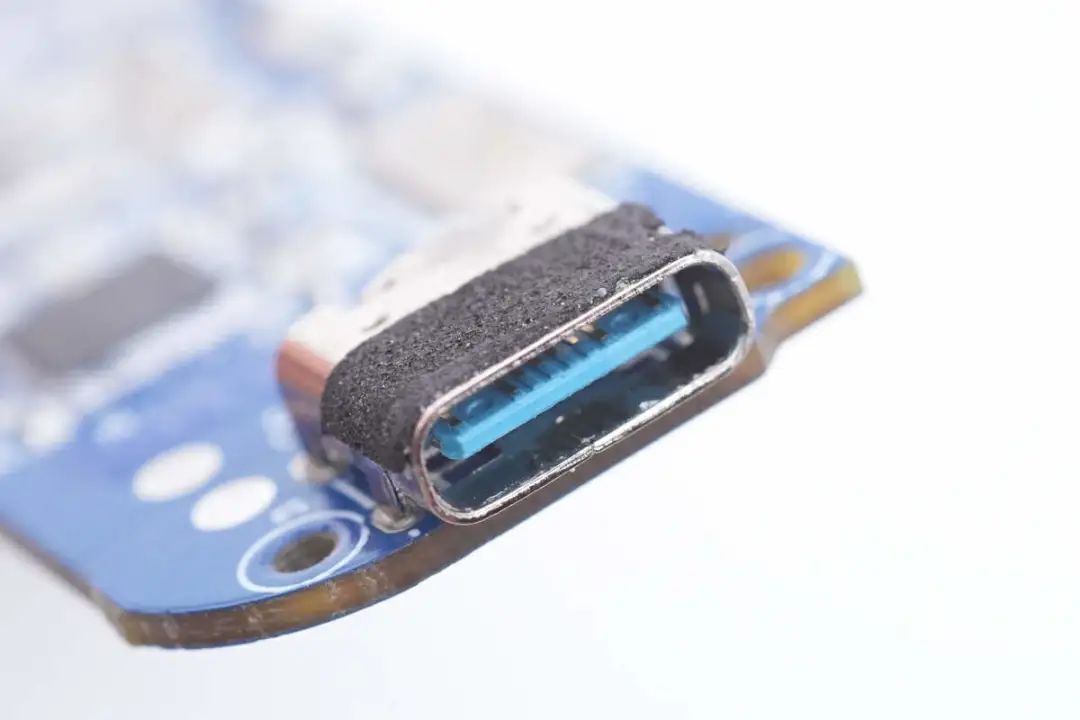

USB-C母座采用蓝色胶芯，过孔焊接固定。

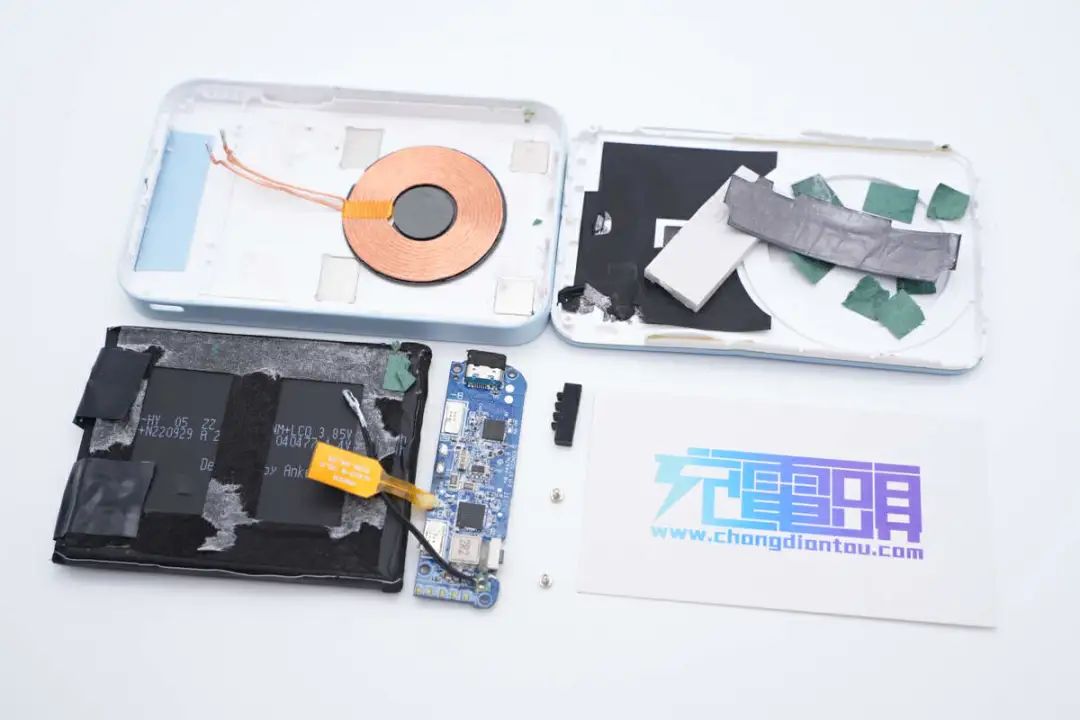

全部拆解一览，来张全家福。
充电头网拆解总结
安克推出的这款充电宝内置5000mAh高平台电池，配有单个USB-C接口，支持为充电宝充电，还可以进行输出，通过有线为手机充电。充电宝内置磁吸无线充电功能，可以吸附在苹果手机背面进行无线充电。充电宝具有专利的支架造型，打开自带的支架作为手机支架使用，满足竖放和横放使用。
充电头网通过拆解了解到，安克这款充电宝使用英集芯IP5356 移动电源SOC芯片用于电池充放电管理，并内置IP6808无线充电主控搭配威兆VS3622DE MOS管进行无线充电。并使用创芯微电池保护芯片，芯海科技MCU用于电量显示。此外还内置距离感应芯片，支持吸附无线充电功能。内部做工紧凑，功能实用。
