Camera | 11.瑞芯微摄像头采集图像颜色偏绿解决笔记【本系列文章更新暂告一段落】

在实际调试基于瑞芯微平台的camera过程中，发现显示的图片发绿，现在把调试步骤分享给大家：

sdk中位置：

@external/camera_engine_rkaiq/iqfiles/isp21/ov13850_ZC-OV13850R2A-V1_Largan-50064B31.xml【现在已经不用了。主要用json配置文件】
@external/camera_engine_rkaiq/iqfiles/isp21/ov13850_ZC-OV13850R2A-V1_Largan-50064B31.json

修改如下：

{

892"Gamma_en":0,

…………
"BLC_Data":{
"ISO":[50,100,200,400,800,1600,3200,10000,12800,25600,51200,102400,204800],
"ISO_len":13,
"R_Channel":[256,256,256,256,256,256,256,256,256,256,256,256,256],
"R_Channel_len":13,
"Gr_Channel":[256,256,256,256,256,256,256,256,256,256,256,256,256],
"Gr_Channel_len":13,
"Gb_Channel":[256,256,256,256,256,256,256,256,256,256,256,256,256],
"Gb_Channel_len":13,
"B_Channel":[256,256,256,256,256,256,256,256,256,256,256,256,256],
"B_Channel_len":13
}
}

主要是将Gamma_en值设置为0，同时将BLC的R_Channel、Gr_Channel、Gb_Channel、B_Channel值全部修改为256

设置后重启，没有明显变化

于是进入第二步

将该属性值修改为：SENSOR_TYPE_RAW

该属性位于摄像对应的xml文件中，

sdk中该文件位置：

@hardware/rockchip/camera/etc/camera/camera3_profiles_rk356x.xml

262<sensorTypevalue="SENSOR_TYPE_RAW"/><!--SENSOR_TYPE_SOCorSENSOR_TYPE_RAW-->
sensorType修改为SENSOR_TYPE_RAW

开发板中该文件位置

/vendor/etc/camera/camera3_profiles.xml
/vendor/etc/camera/camera3_profiles_rk356x.xml

可以先修改完然后push到板子中。

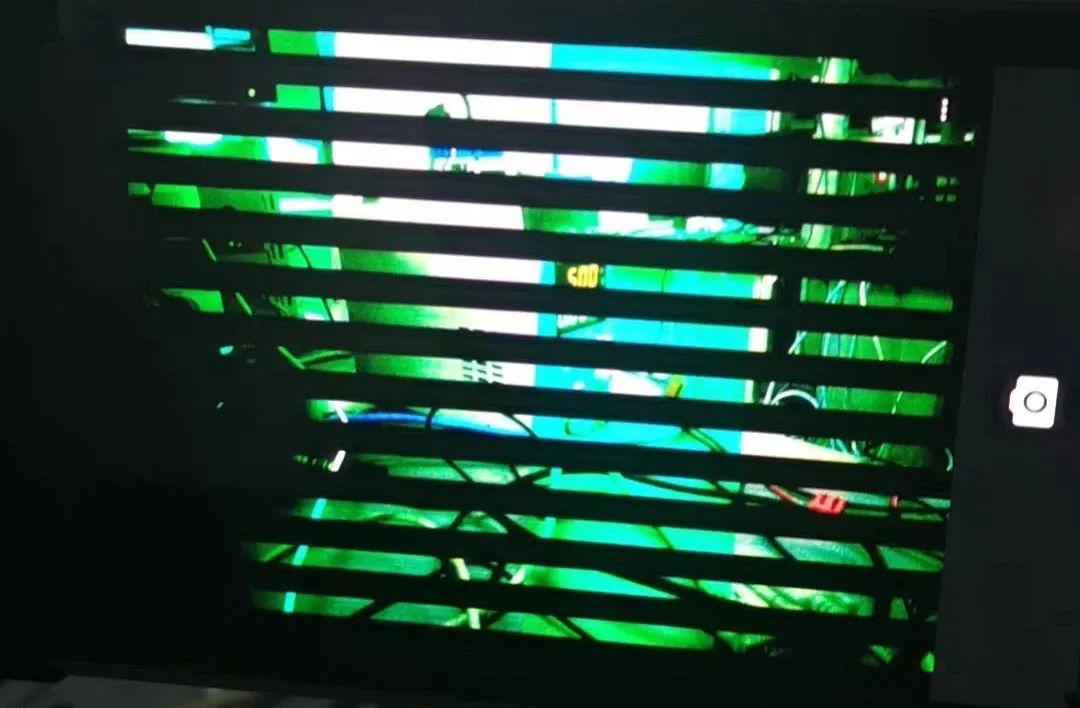

修改完现象如下：图像有黑色横纹

请添加图片描述

关掉json文件中lsc

@external/camera_engine_rkaiq/iqfiles/isp21/ov13850_ZC-OV13850R2A-V1_Largan-50064B31.json

1381"lsc_v2":{
1382"common":{
1383"enable":0,

重新编译，烧录重启：

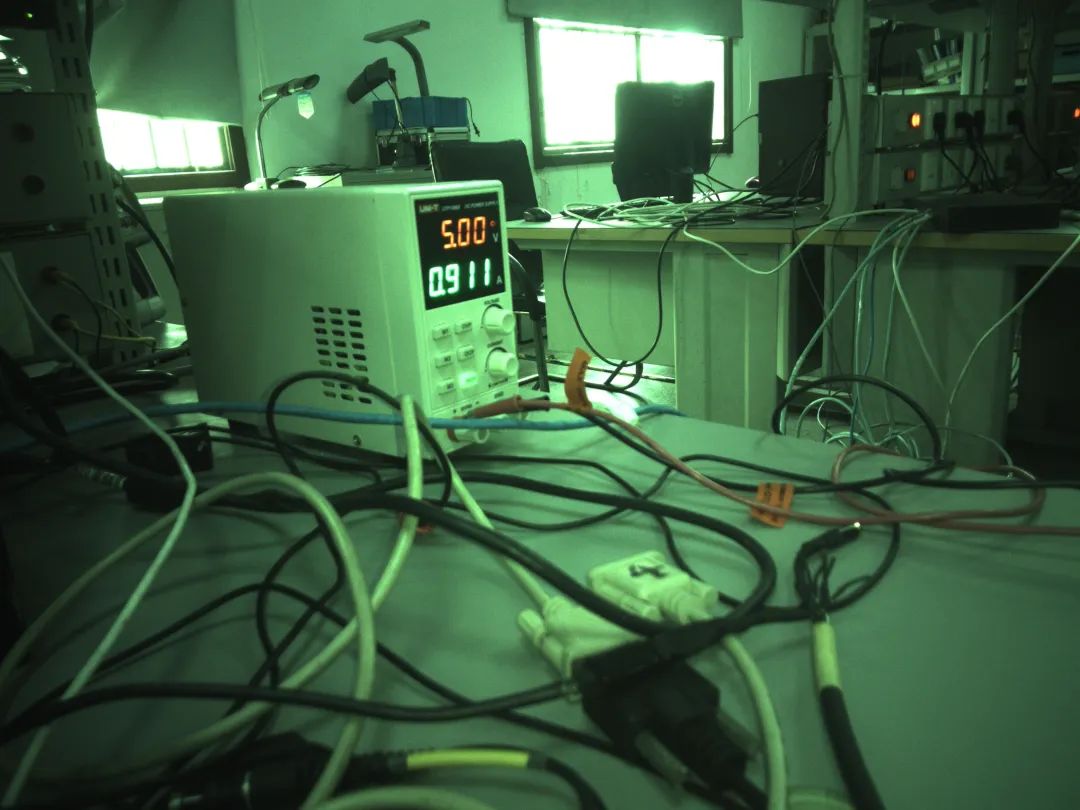

颜色不再发绿，

与前面第一章照片对比还是比较明显。

虽然图片不在偏绿，但是具体这些参数的原理还是一知半解，

有精通的老铁，可以后台给我留言，

告知一二。

摄像头知识点相当庞大，

要想把所有细节全部搞清楚，难度很大，

本系列文章仅从v4l2内核架构角度分析，

所述内容仅是冰山一角，

本系列文章更新暂告一段落，

且学且珍惜。
