前言
最近充电头网拿到了Etman英特曼一款USB延长线插座，虽然说不支持快充，但是在设计方面还是别具匠心的。其采用可绕线设计，即便自带1.3米的电源线，也能通过绕线实现收纳和隐藏，具备传统插座没有的便携性。
除此之外，这款插座还具备USB-A和USB-C接口，可以为手机等设备供电。下面充电头网就对英特曼这款USB延长线插座进行拆解，一起来看看产品的详细设计。
英特曼USB延长线插座外观

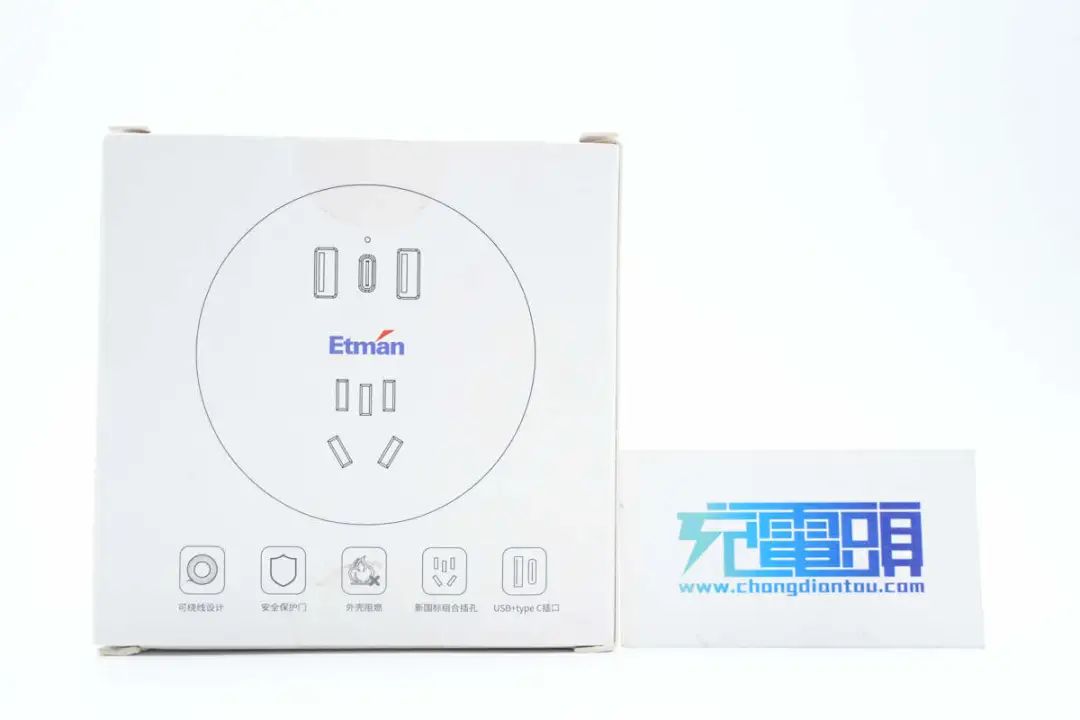

包装盒正面印有产品简图和下方可绕线设计、安全保护门、外壳阻燃、新国标组合插孔、USB+Type-C插口五大卖点。

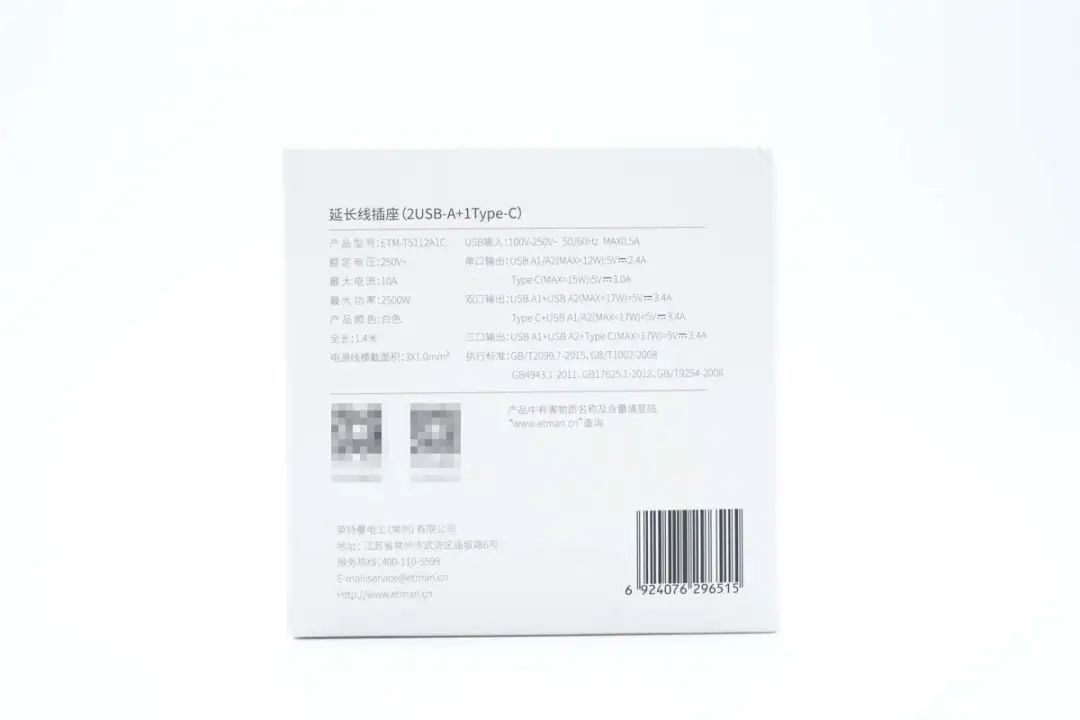

背面印有产品规格参数和制造商信息。

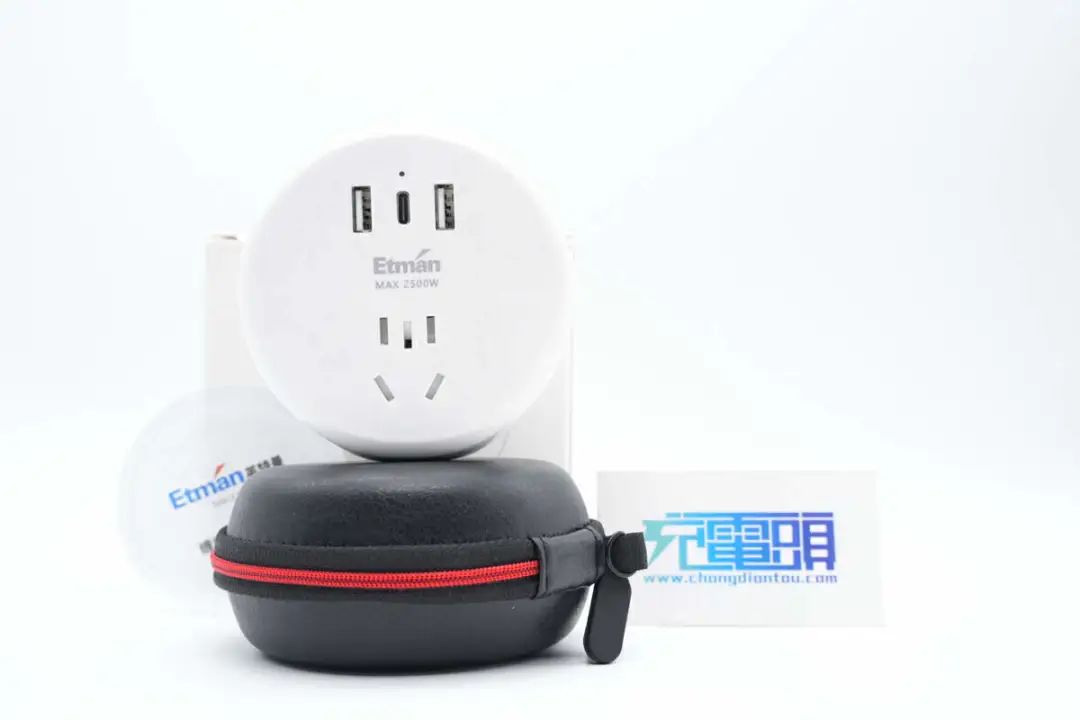

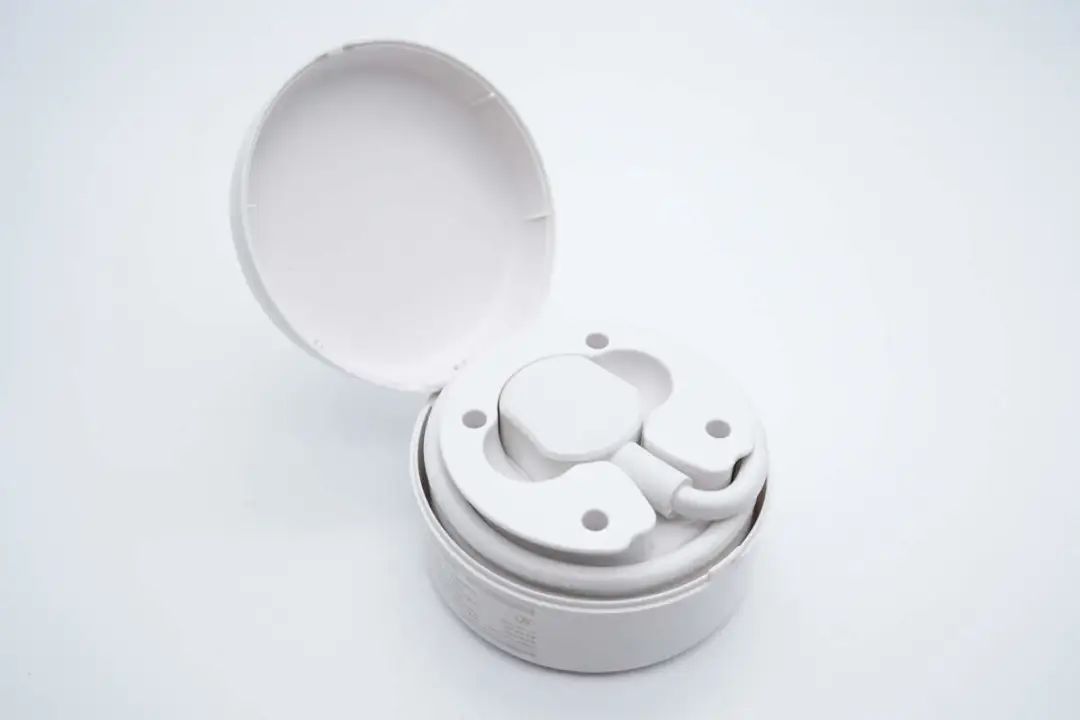

包装内含插座、合格证以及收纳盒。

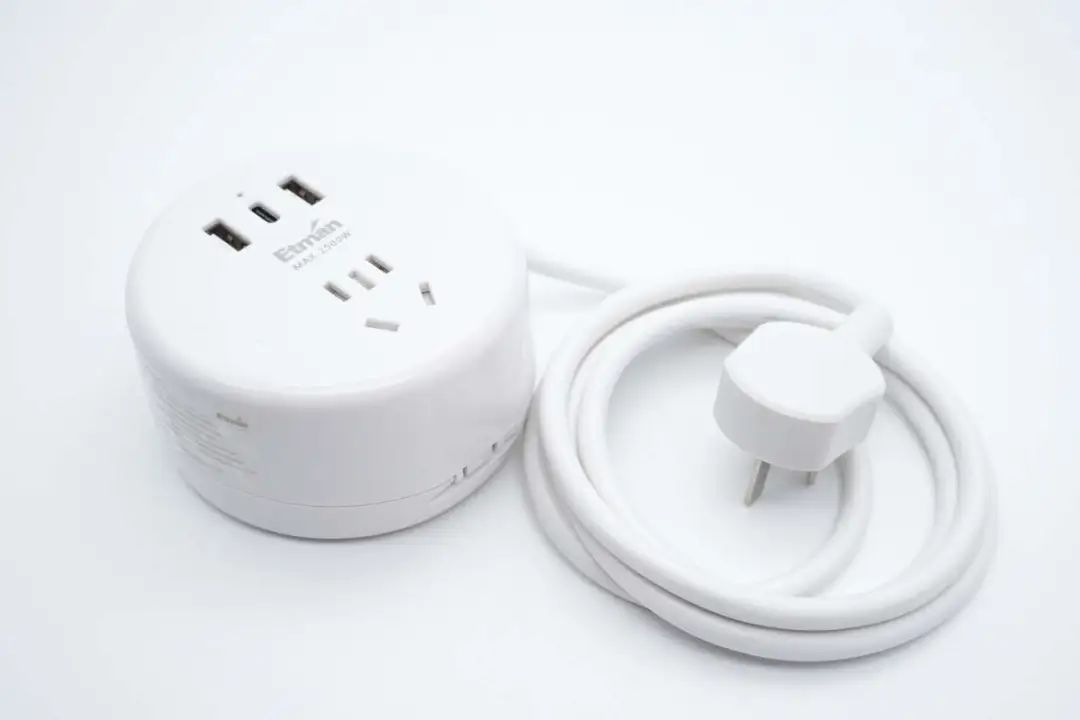

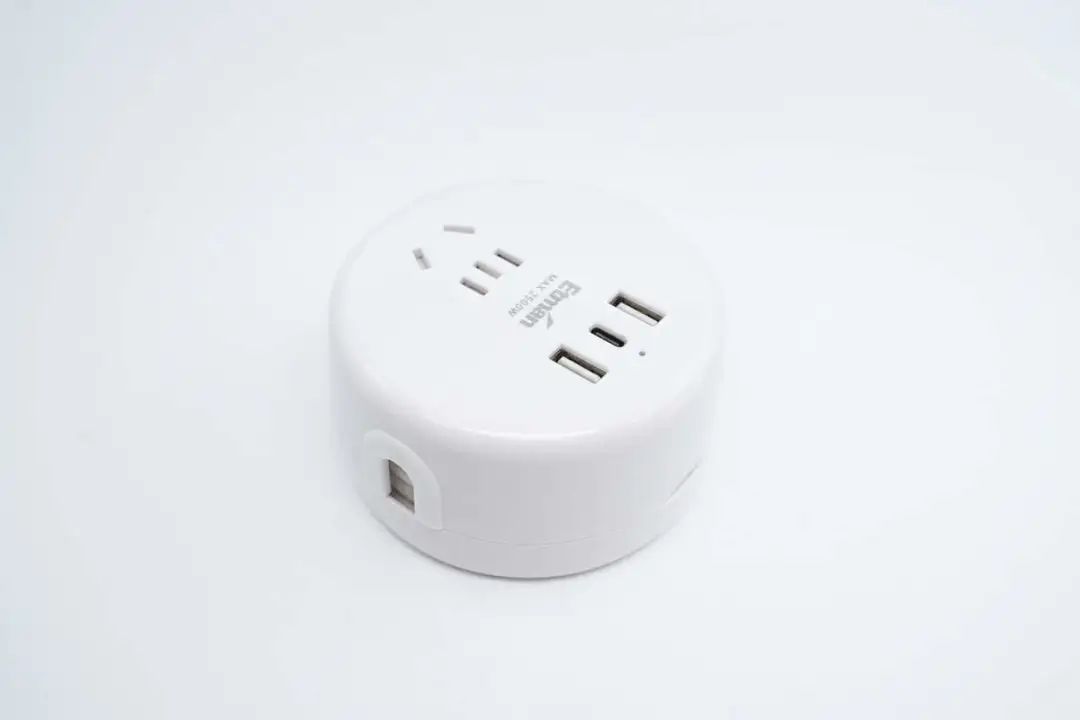

英特曼这款插座为圆柱造型，白色外壳表面高光亮面处理，边缘过渡圆润。
和一般的延长线插座相比，英特曼这款插座做了可绕线设计，做到了收纳电源线与简洁美观性的很好统一，让延长线插座适合携带成为可能，可以说是非常领先的设计。

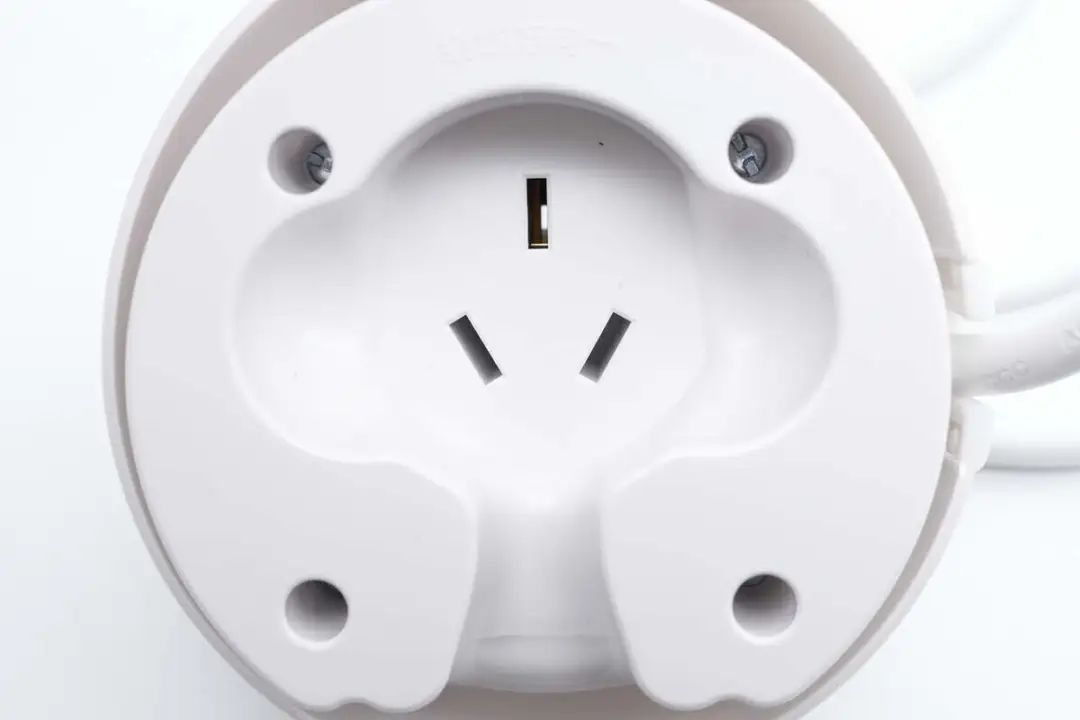

电源线插头插槽向两侧扩展，方便用户将插头拔出使用。外壳采用H型防拆螺丝封装固定。

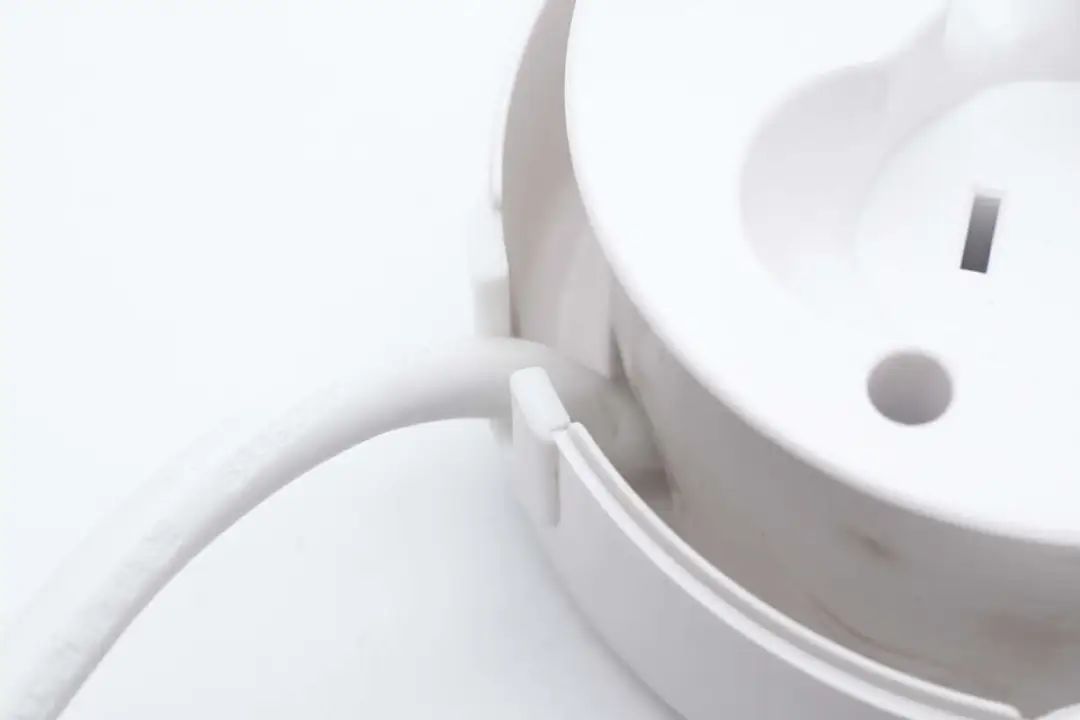

外壳上预留电源线出线凹槽，这样机身底盖可以正常扣合，电源线也不会顶住机身出现不平整情况。
将电源线取出一览。

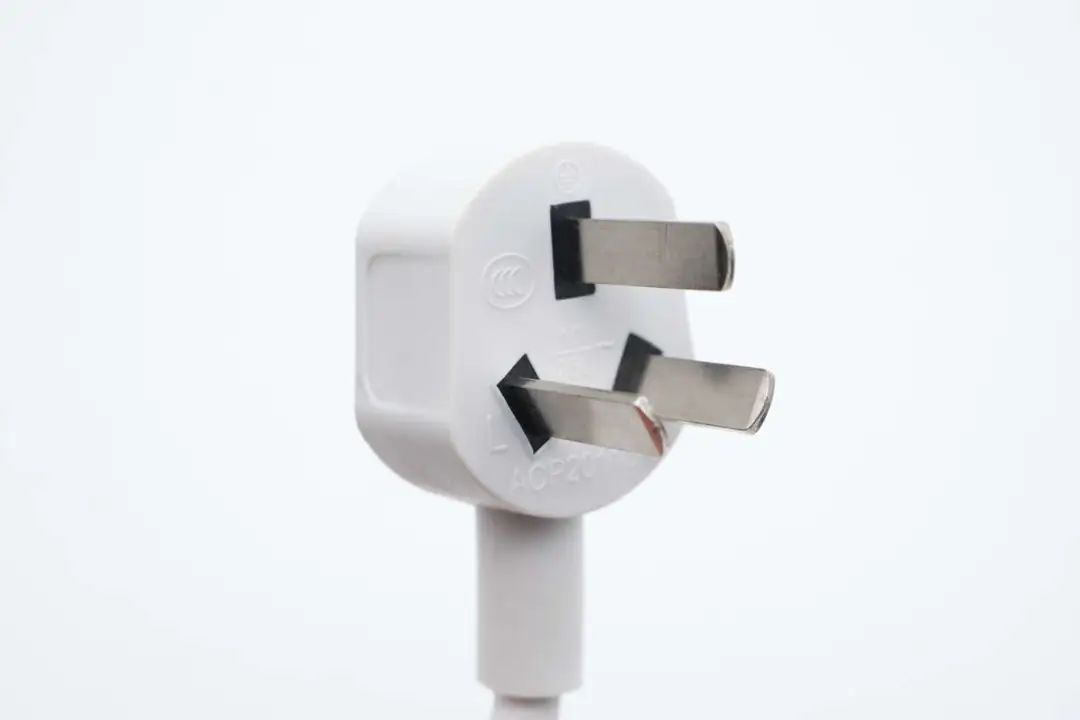

电源线插头为国标，两侧稍微内凹设计方便插拔。

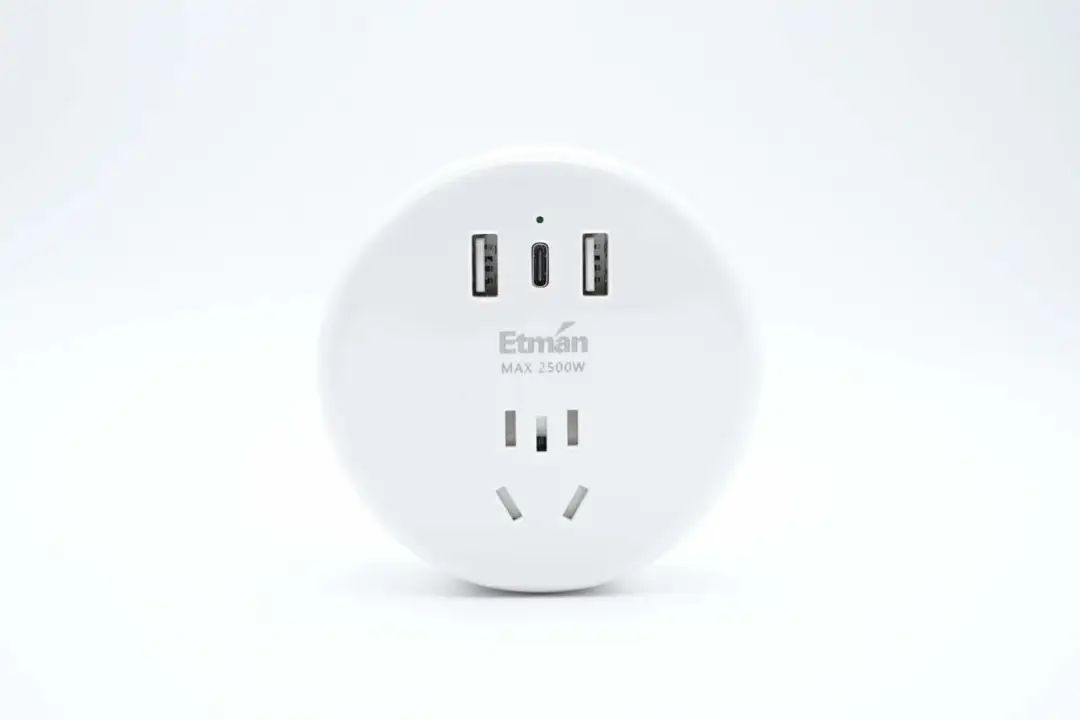

机身顶面设计有AC插口、USB接口以及产品品牌。

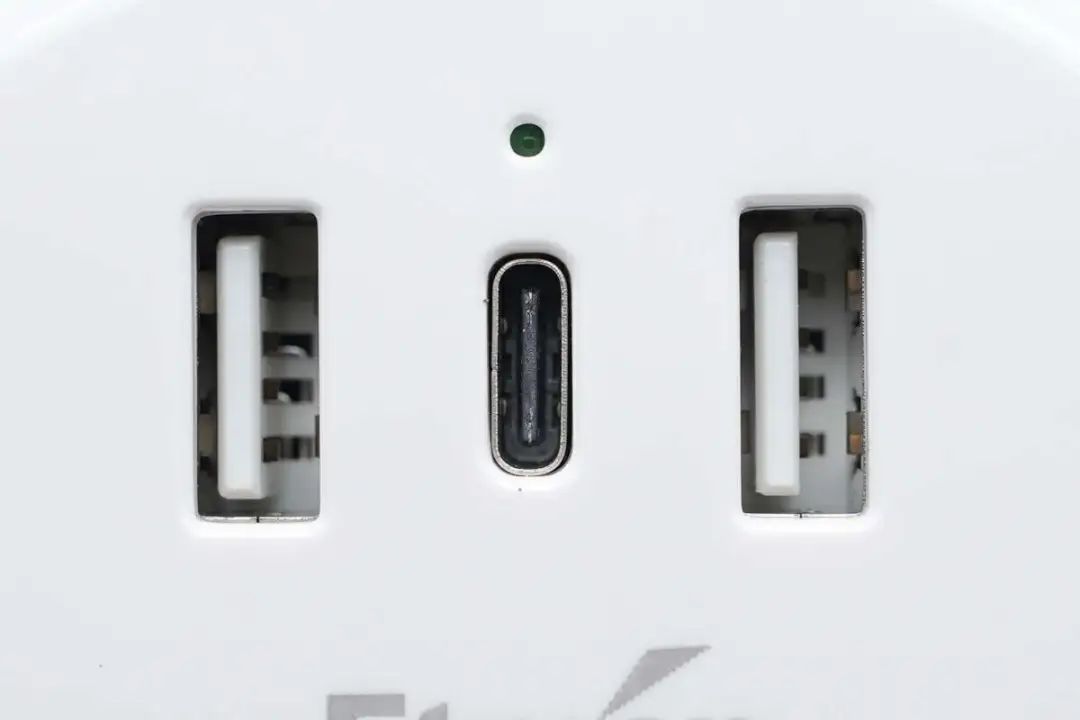

顶面配备2A1C三个USB接口以及指示灯，接口胶芯分别为白色和黑色。

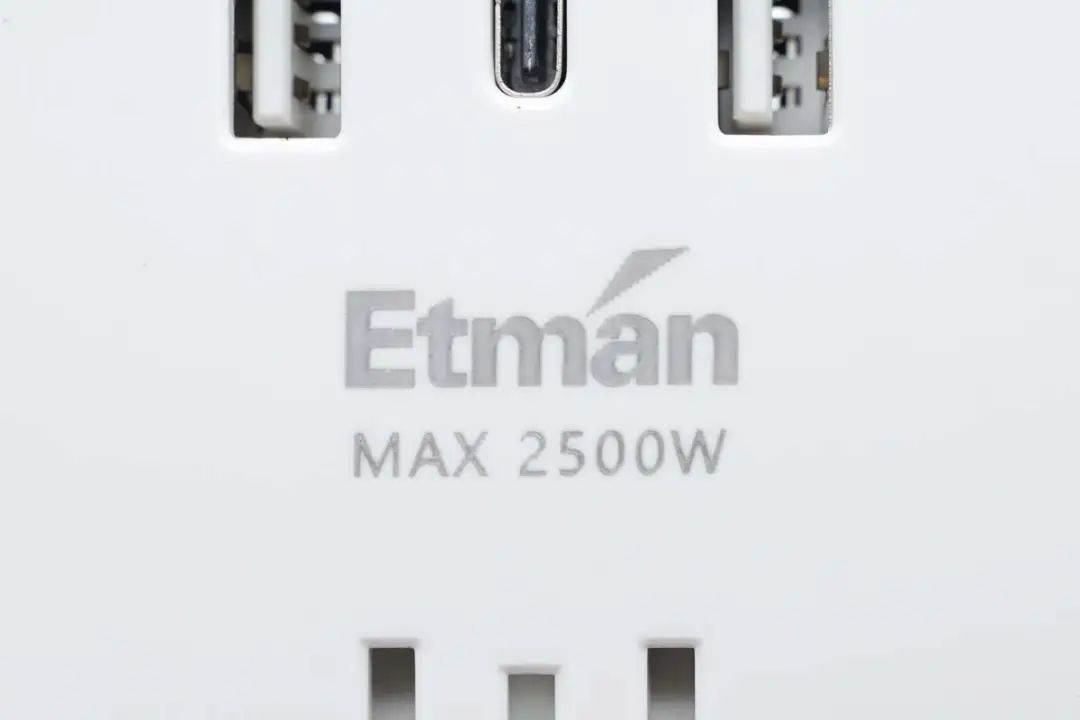

中心印有Etman品牌和MAX 2500W，表明了这款插座最大承载功率。

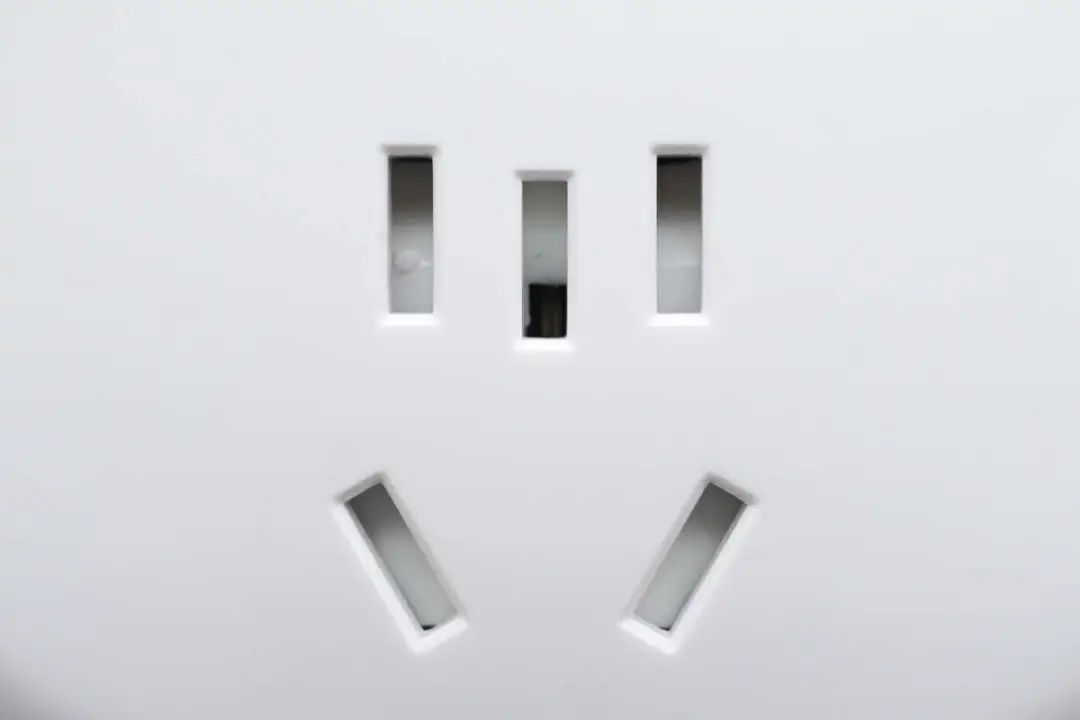

AC插口特写，内部内置安全门，防止异物单孔插入造成危险。

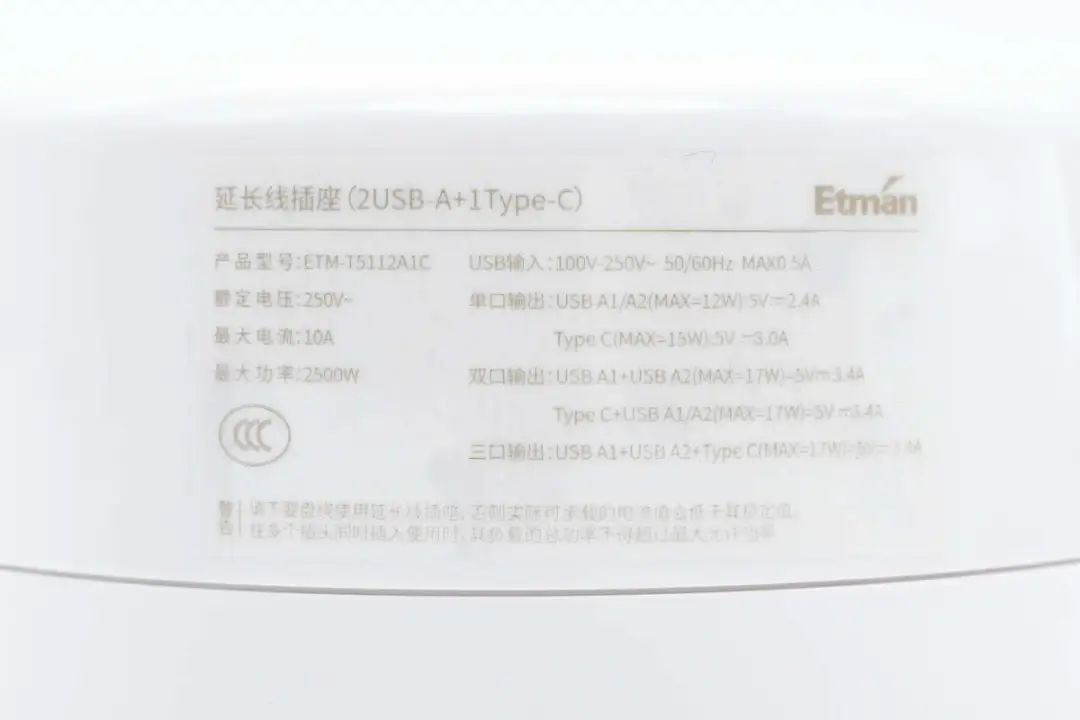

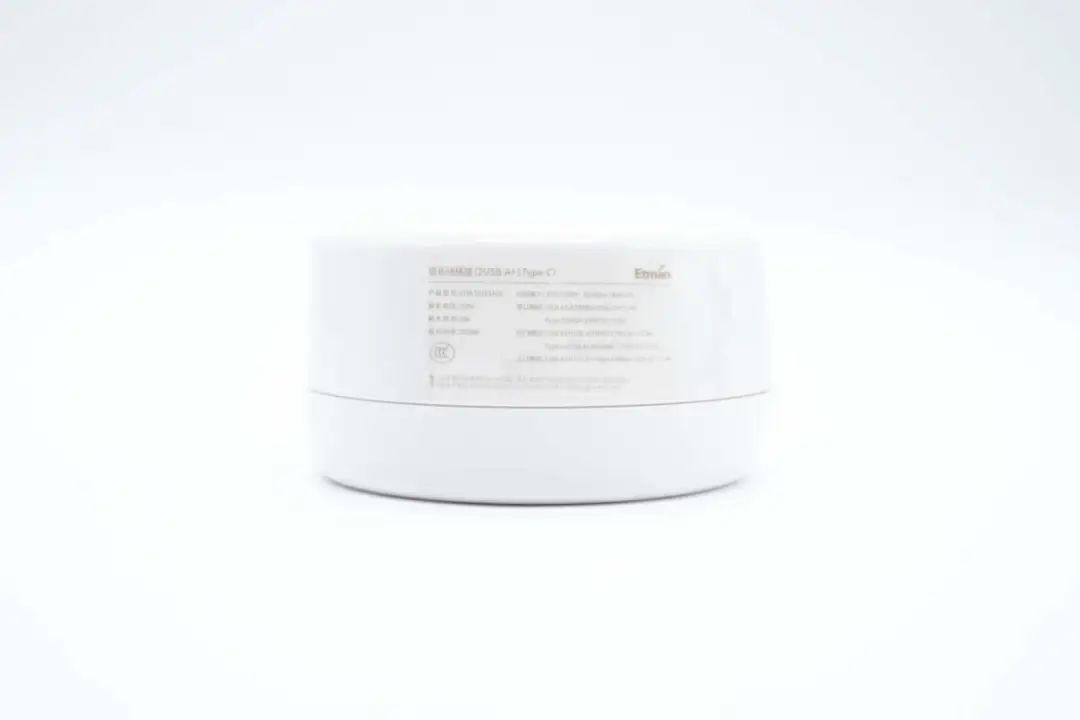

插座侧身印有规格参数。
产品参数特写
型号：ETM-T5112A1C
额定电压：250V~
最大电流：10A
最大功率：2500W
USB输入：100-250V~50/60Hz 0.5A
单口输出：
USB-A1/A2：5V2.4A
Type-C：5V3A
双口/三口输出：
USB-A1+USB-A2：5V3.4A
Type-C+USB-A1/A2：5V3.4A
Type-C+USB-A1+USB-A2：5V3.4A
制造商：英特曼电工（常州）有限公司
产品通过了CCC认证。

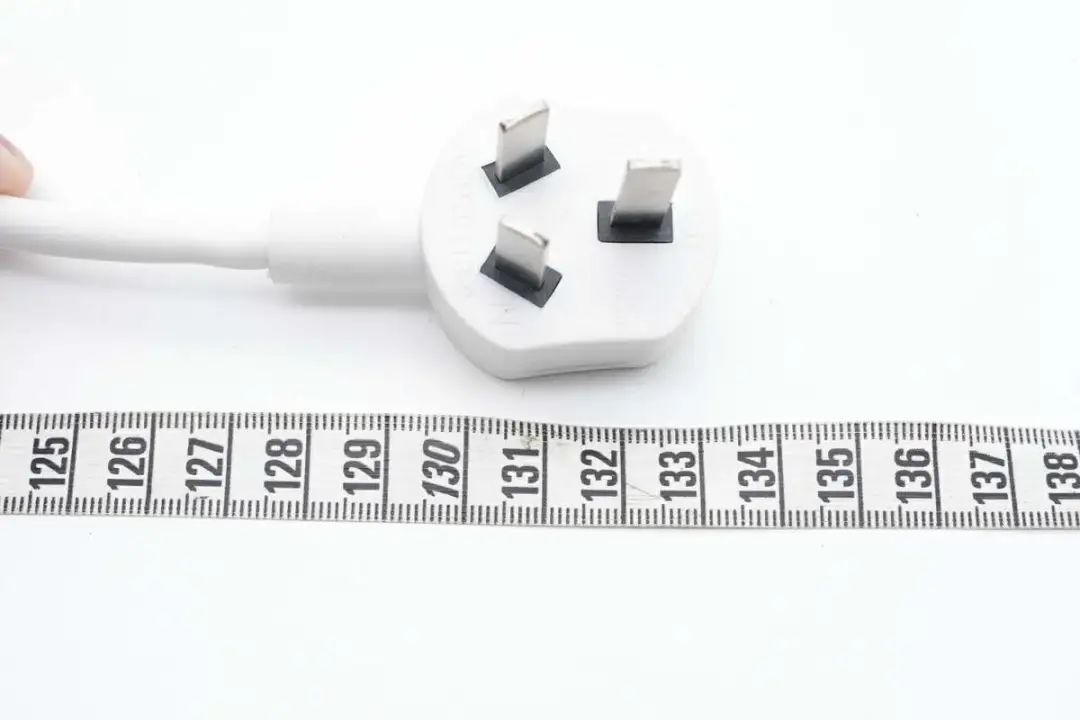

测得插座电源线长度约1.33米。

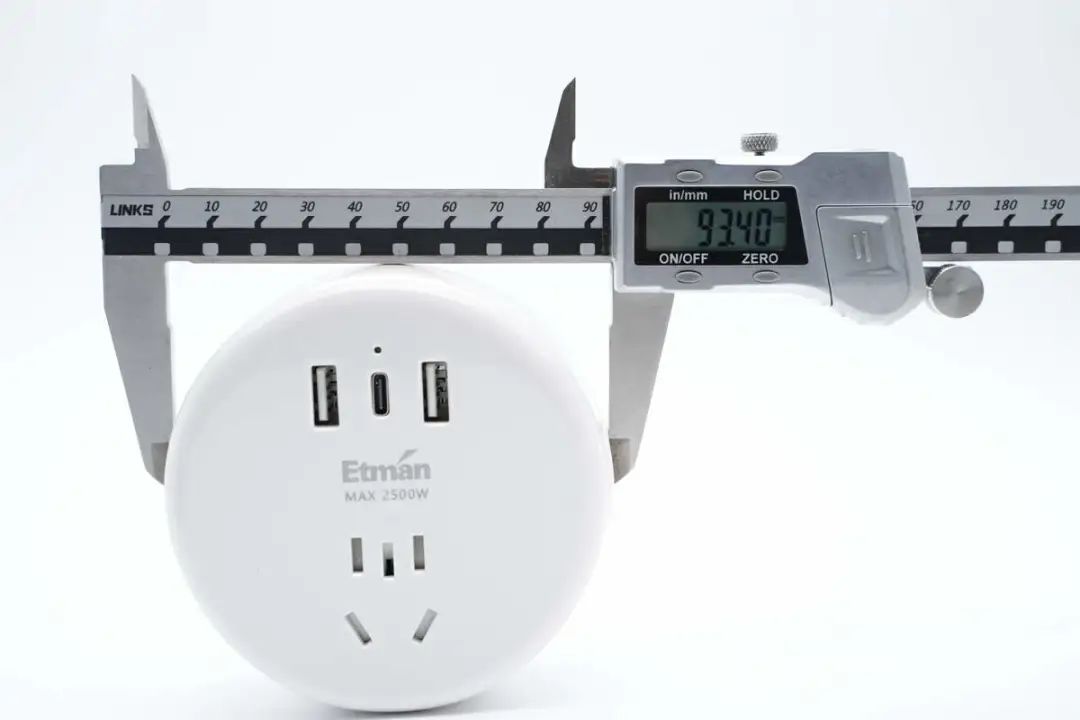

机身直径为93.4mm。

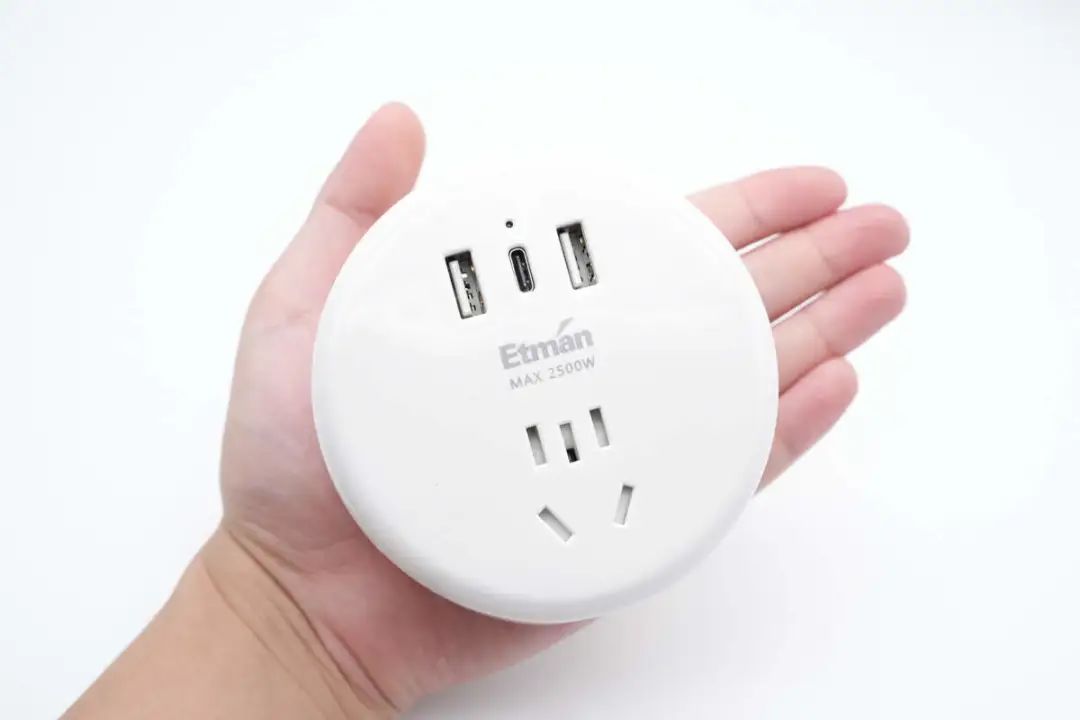

插座机身拿在手上的大小直观感受。

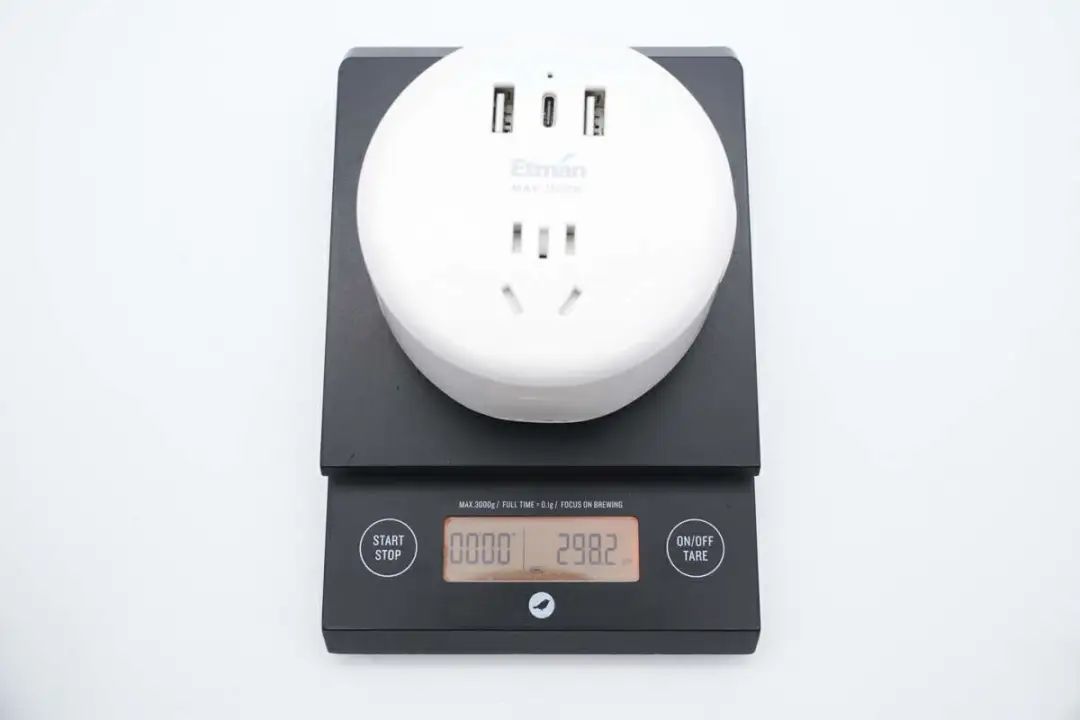

另外测得插座重量约为298g。

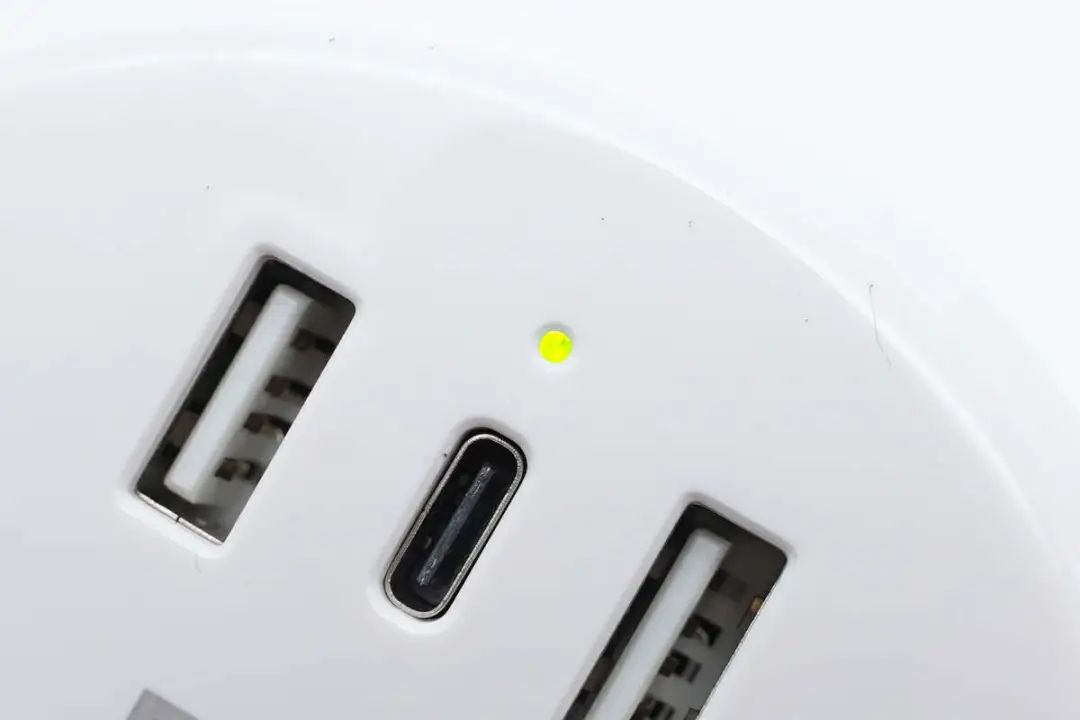

接通电源，插座顶面指示灯亮黄绿色光。

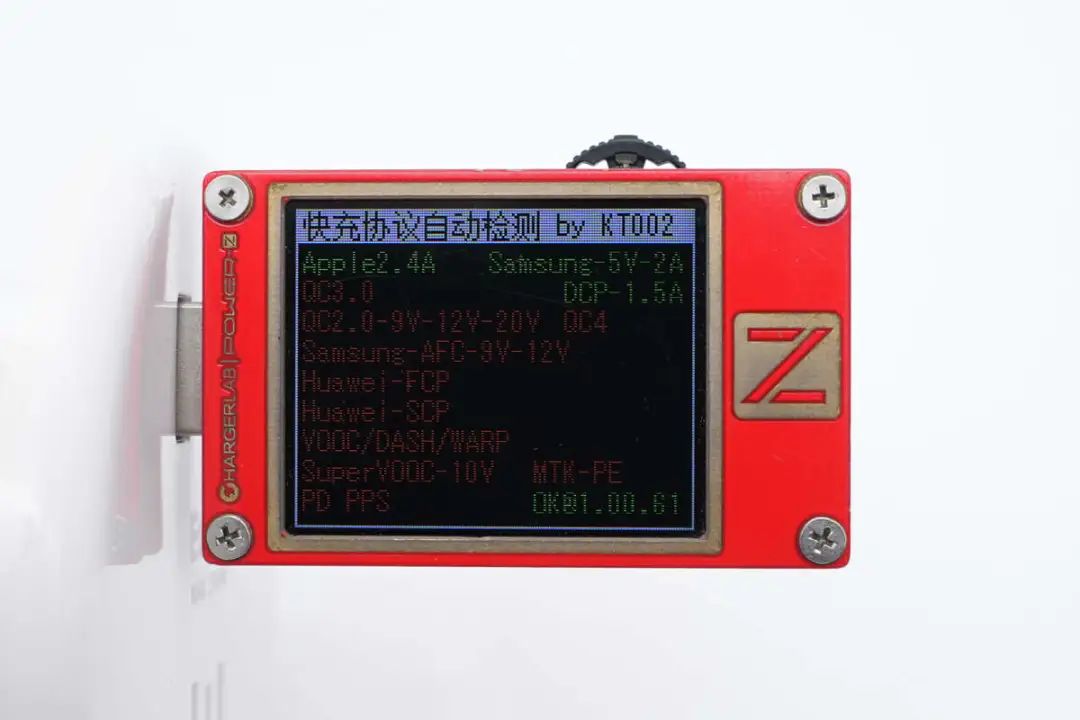

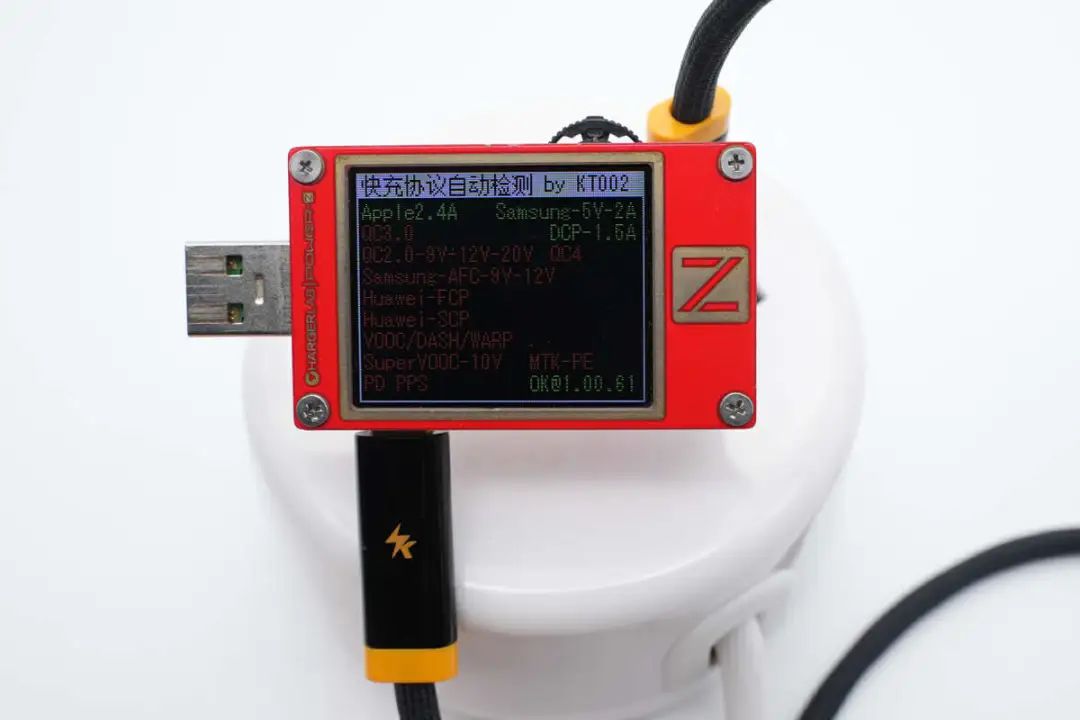

使用ChargerLAB POWER-Z KT002测得两个USB-A口均支持Apple2.4A、Samsung5V2A、DCP充电协议。
测得两个USB-C口同样支持Apple2.4A、Samsung5V2A、DCP充电协议。
英特曼USB延长线插座拆解

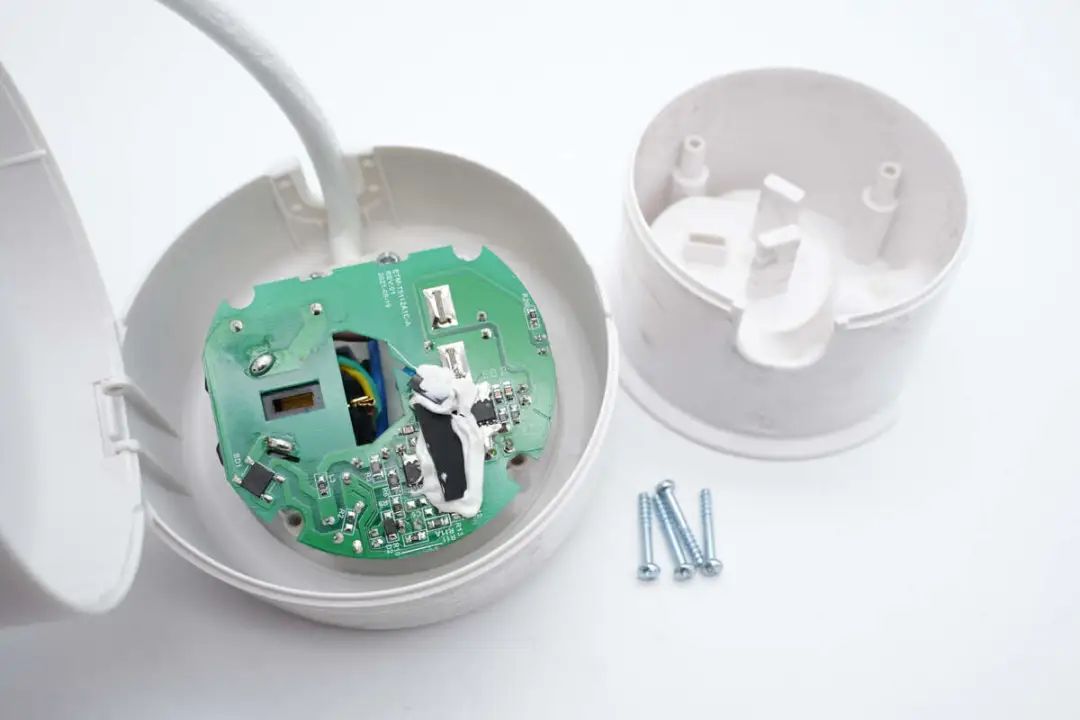

拆掉螺丝取出内部圆柱塑料壳，PCB板通过螺丝孔圆柱进行固定。

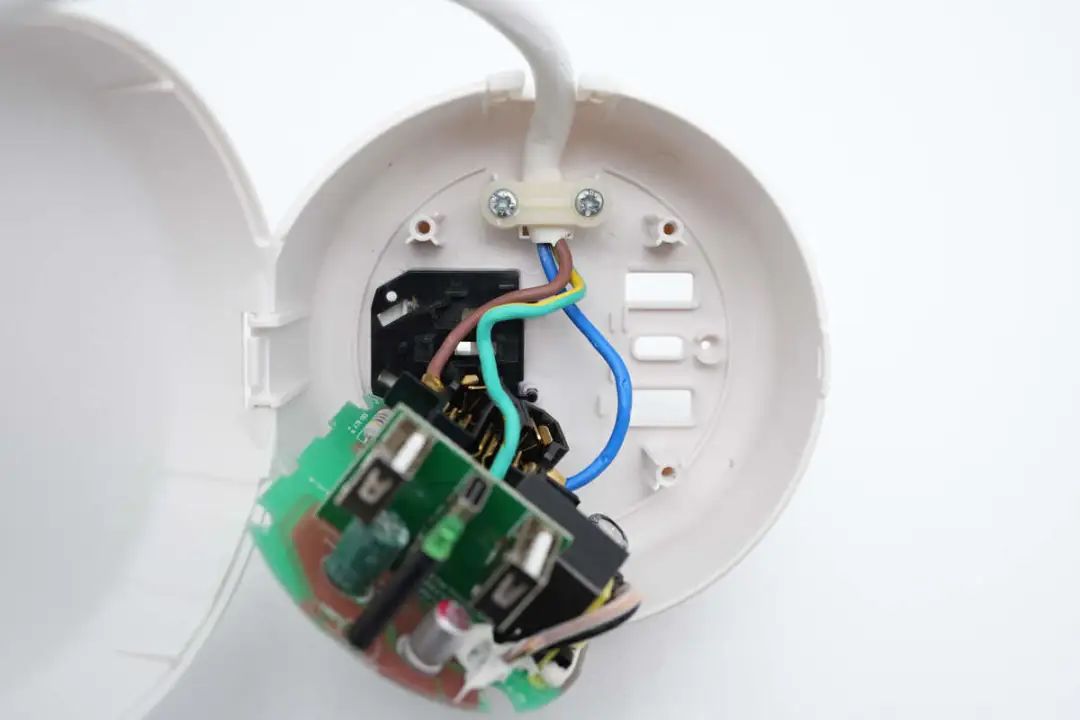

电源线通过螺丝以及线卡轧紧固定。

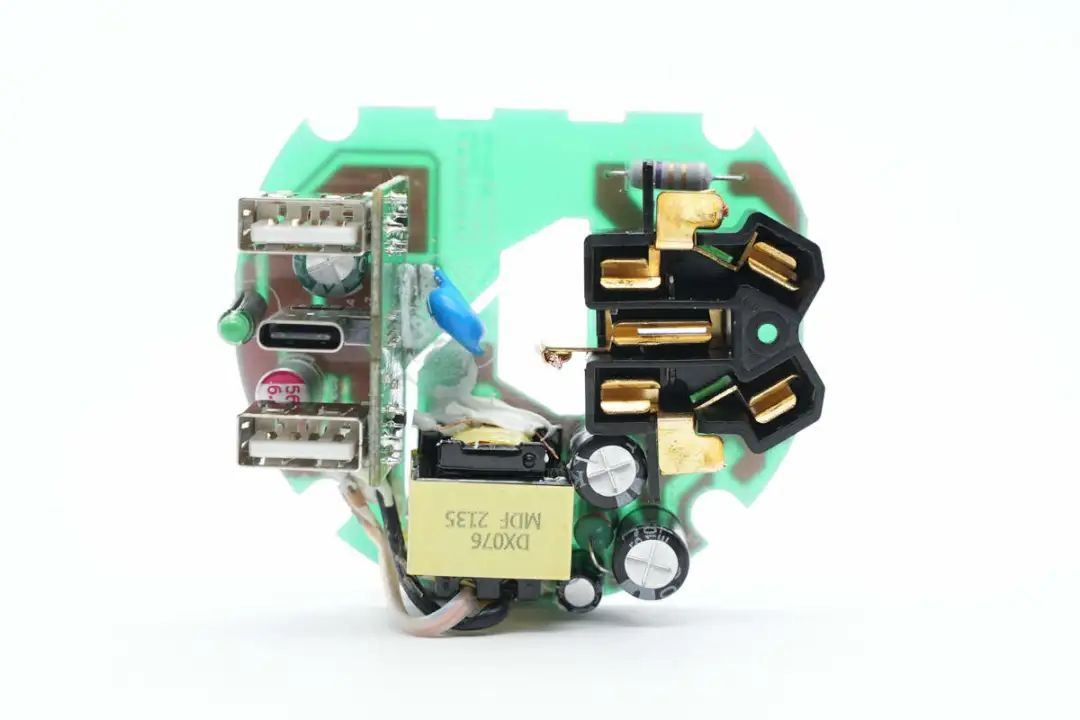

USB模块上除充电器电路器件外，也固定AC插口母座，主板中心区域镂空。

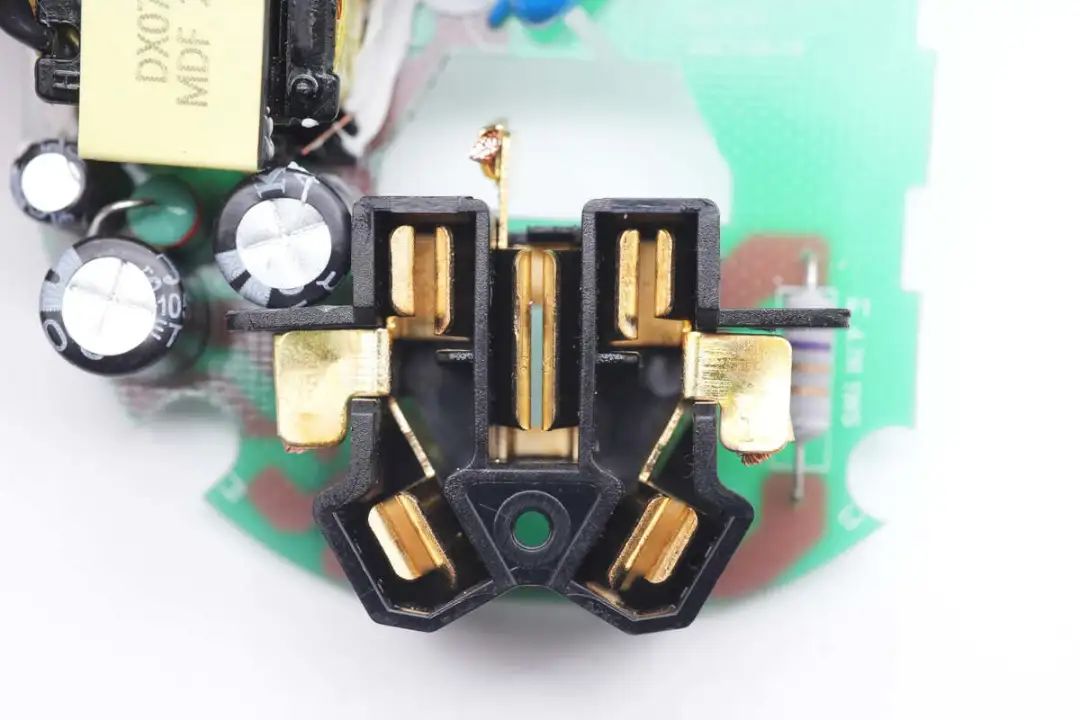

AC插口母座特写，零线火线以及接地均采用一体铜带。
USB接口焊接在垂直小板上，变压器打胶加固。

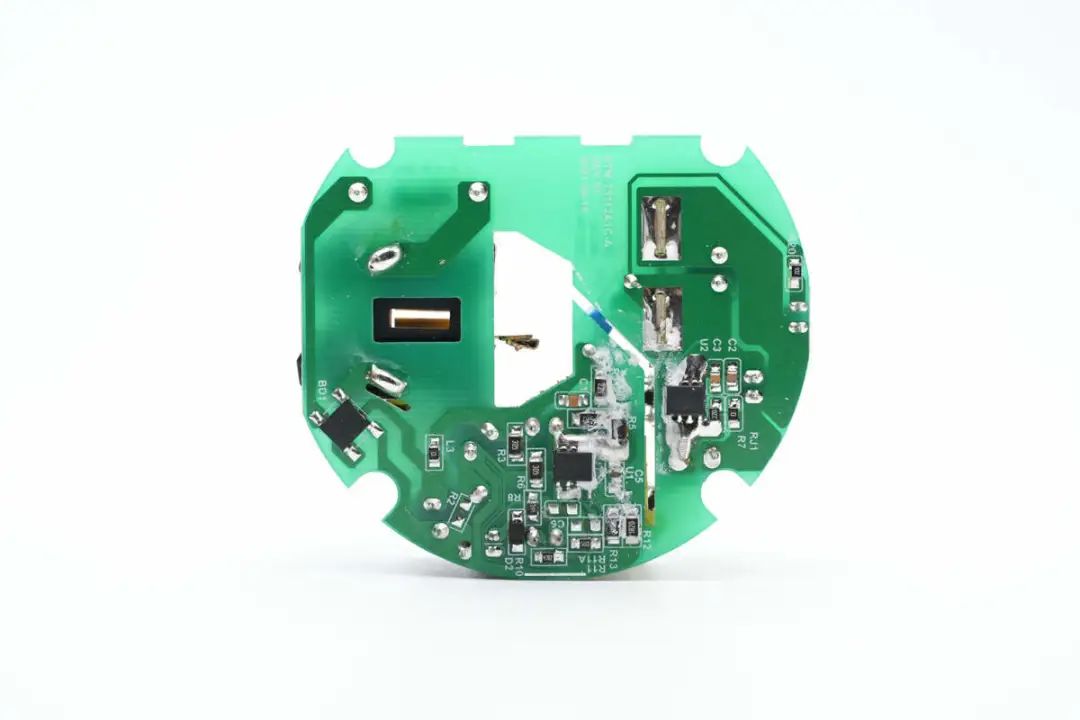

主板背面一览，设有整流桥等，初级主控芯片和次级同步整流芯片，开关电源采用原边反馈设计，没有使用光耦，下面我们就从输入端开始了解整个模块的用料。
AC插口母座旁有一颗色环保险电阻，中心处是蓝色Y电容。

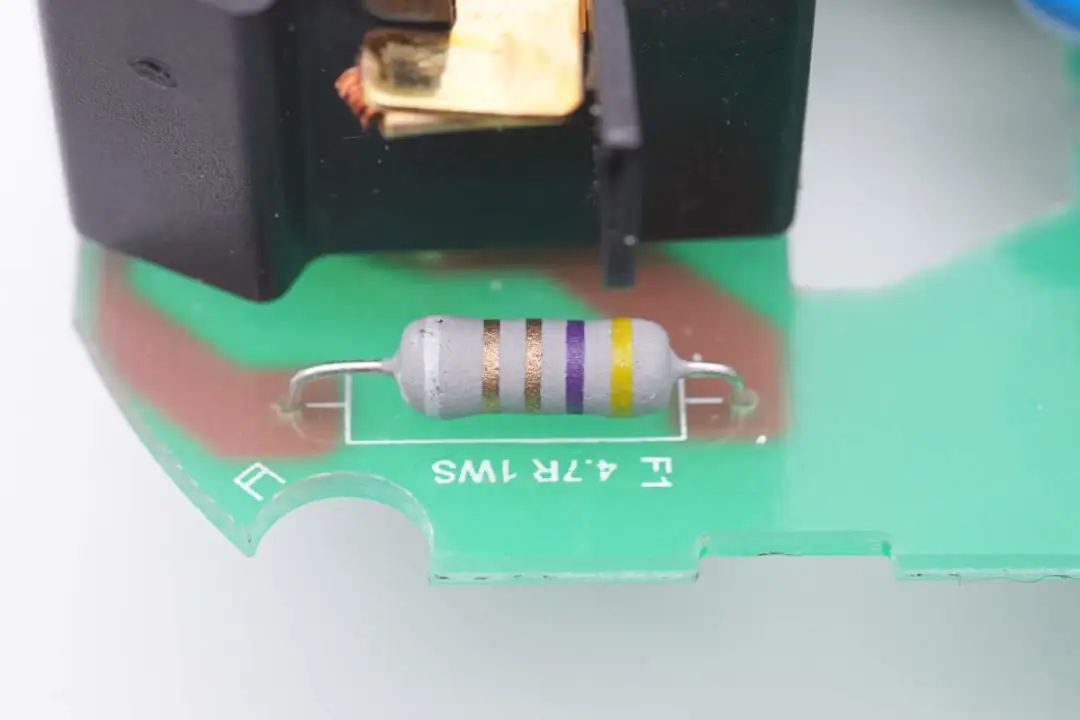

4.7Ω色环保险电阻特写，用于输入过流保护。

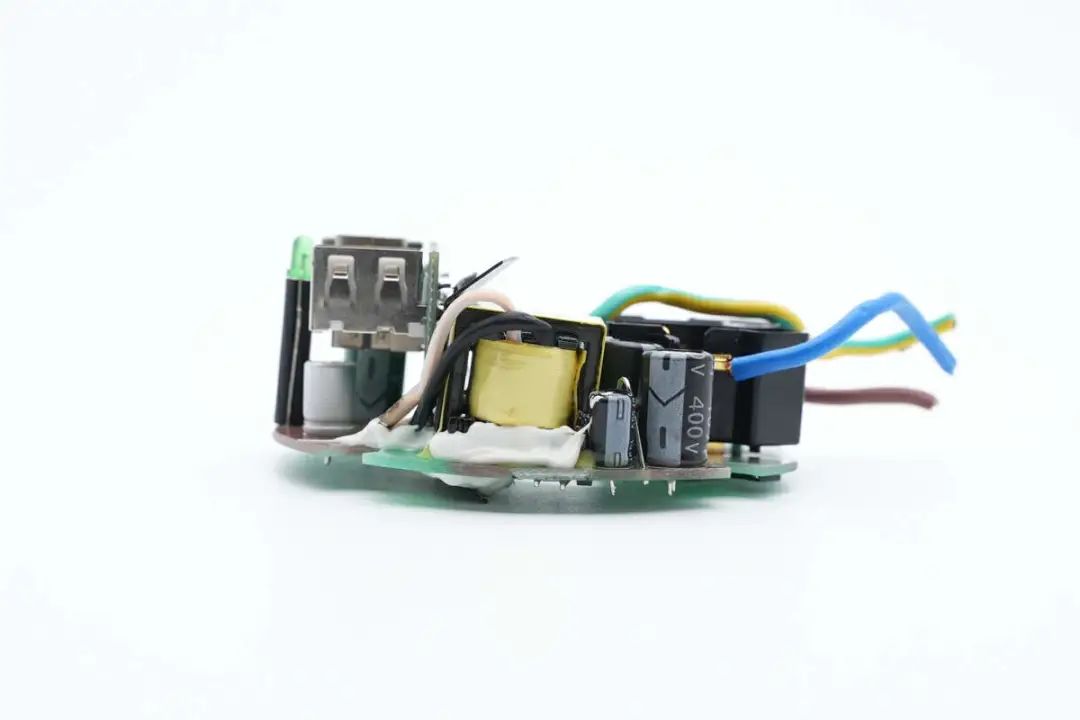

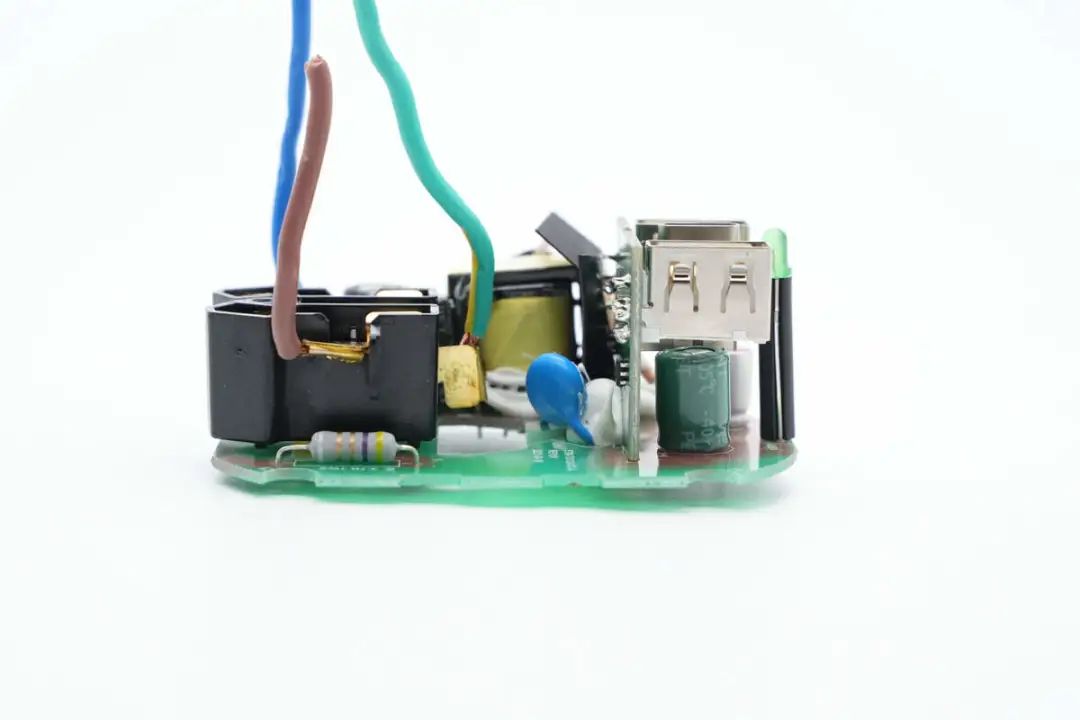

板子另一侧设有滤波电解电容、变压器等。

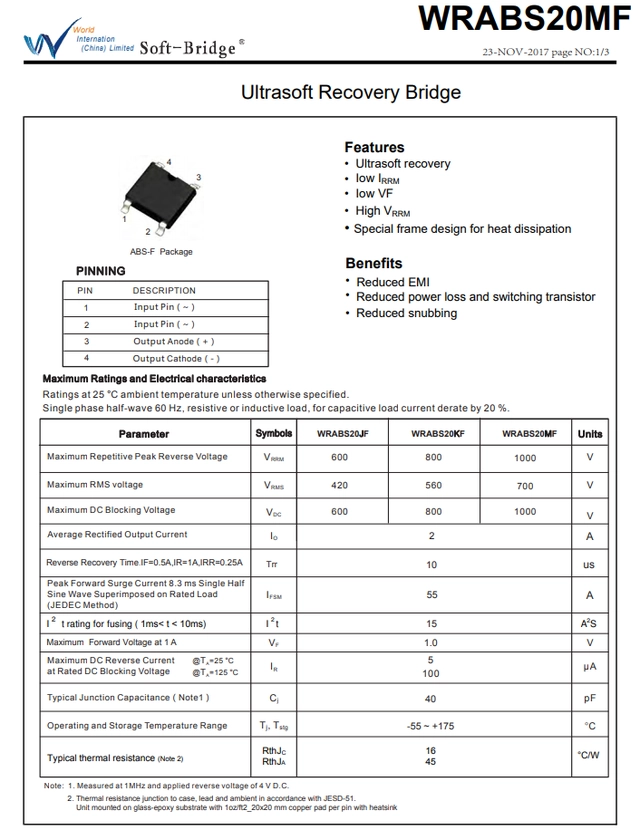

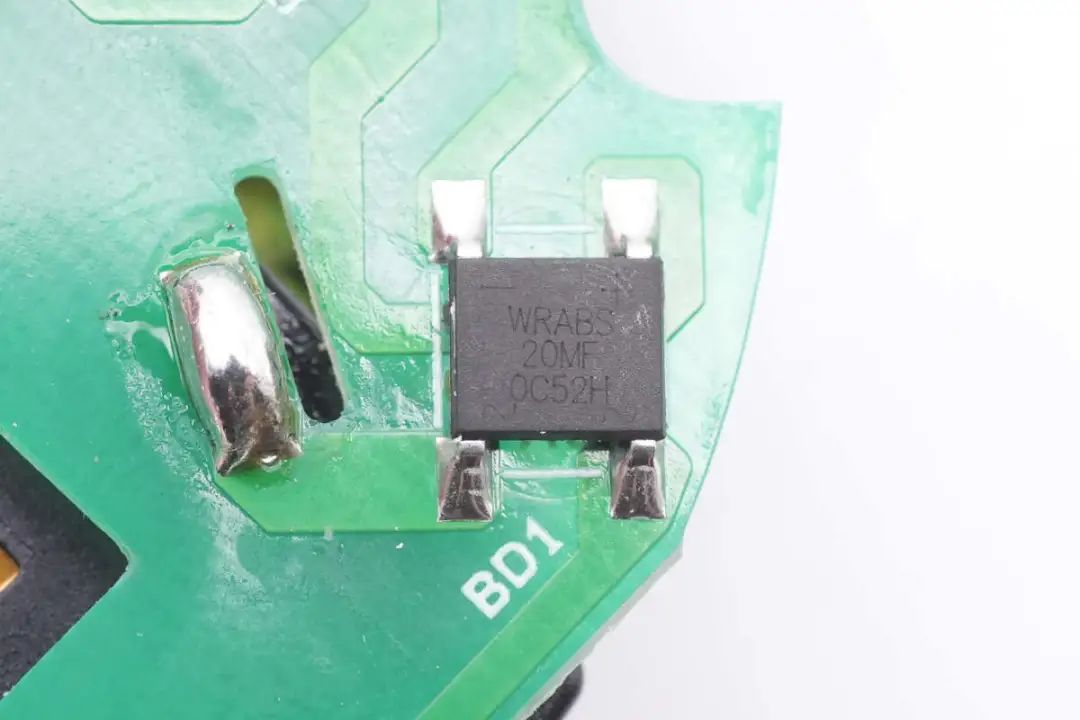

整流桥采用深圳市沃尔德实业有限公司的WRABS20MF。反向峰值耐压1000V，平均整流电流2A，正向峰值可承受电流55A，正向压降1V，工作温度-55到175℃。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
充电头网拆解了解到，沃尔德WRABS20MF此前已经被飞利浦迷你20W快充充电器、绿联小金刚20W PD快充充电器、小米20W快充插线板、ON 20W 1A1C双口快充延长线插座等产品采用。此外，沃尔德其他系列的软桥产品也在行业中得到广泛应用。

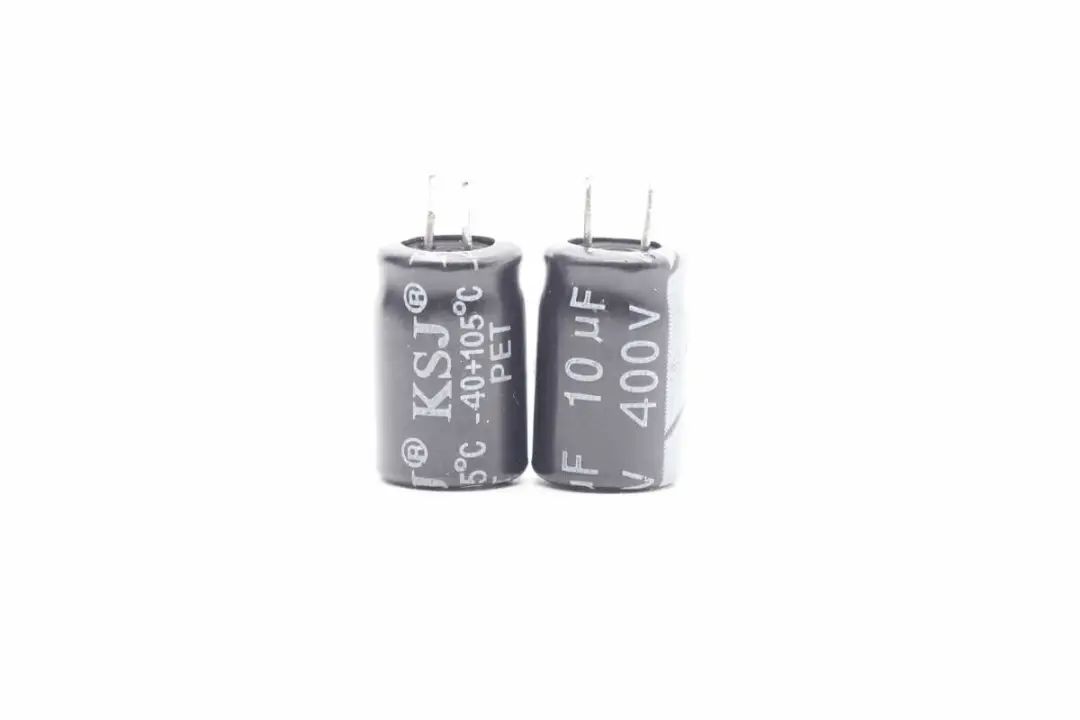

两颗高压滤波电解电容来自KSJ双嘉富，规格都是400V 10μF。

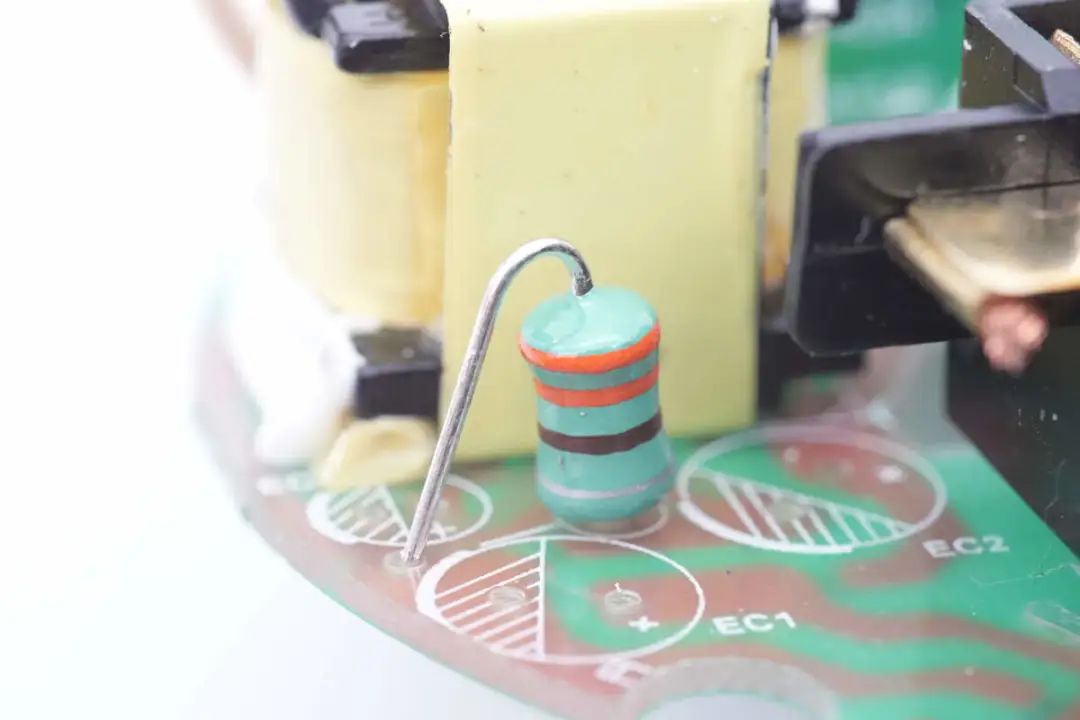

色环差模电感特写。

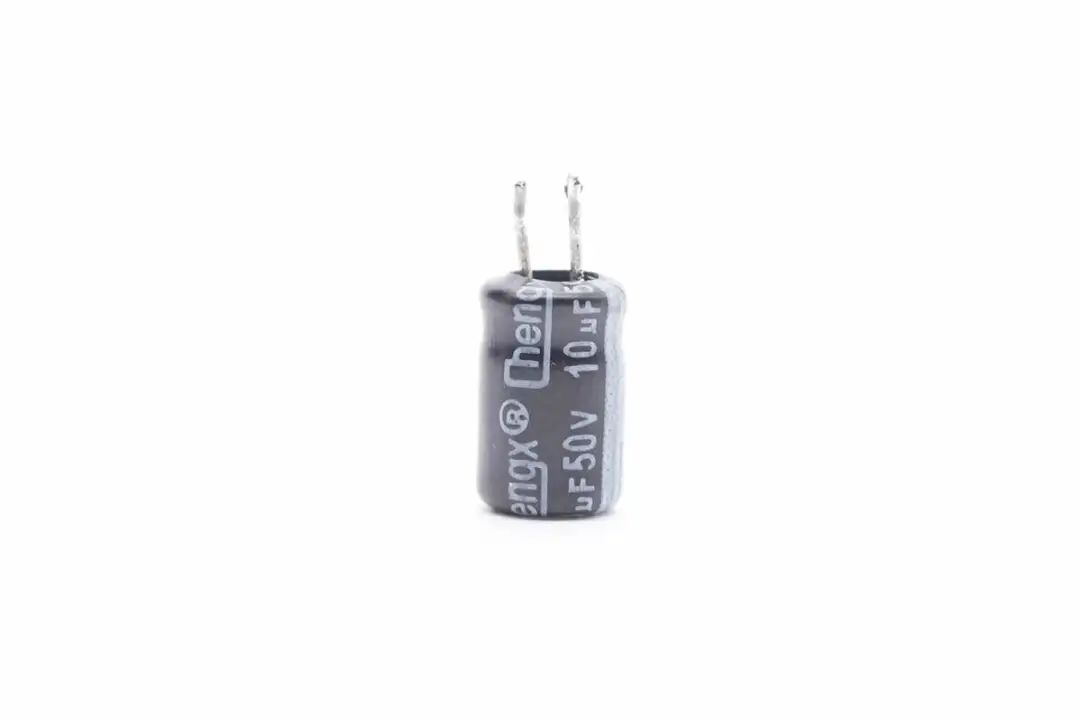

主控芯片供电电容来自Chengx承兴，10μF50V。

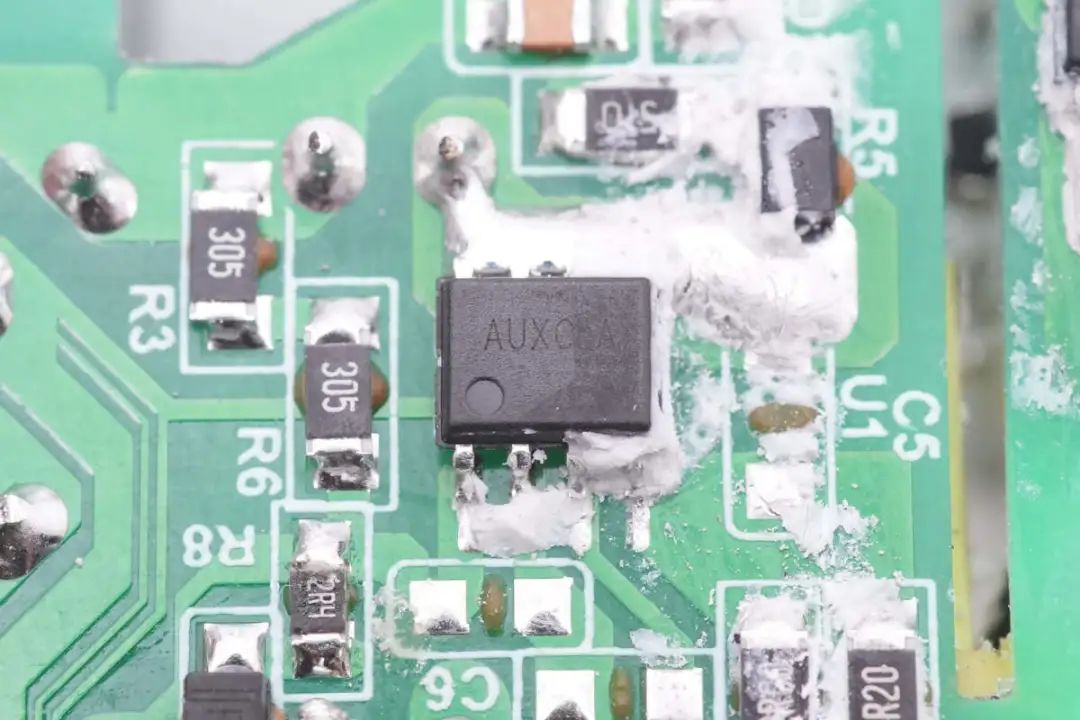

主控芯片特写，丝印AUXCLA，来自矽力杰。

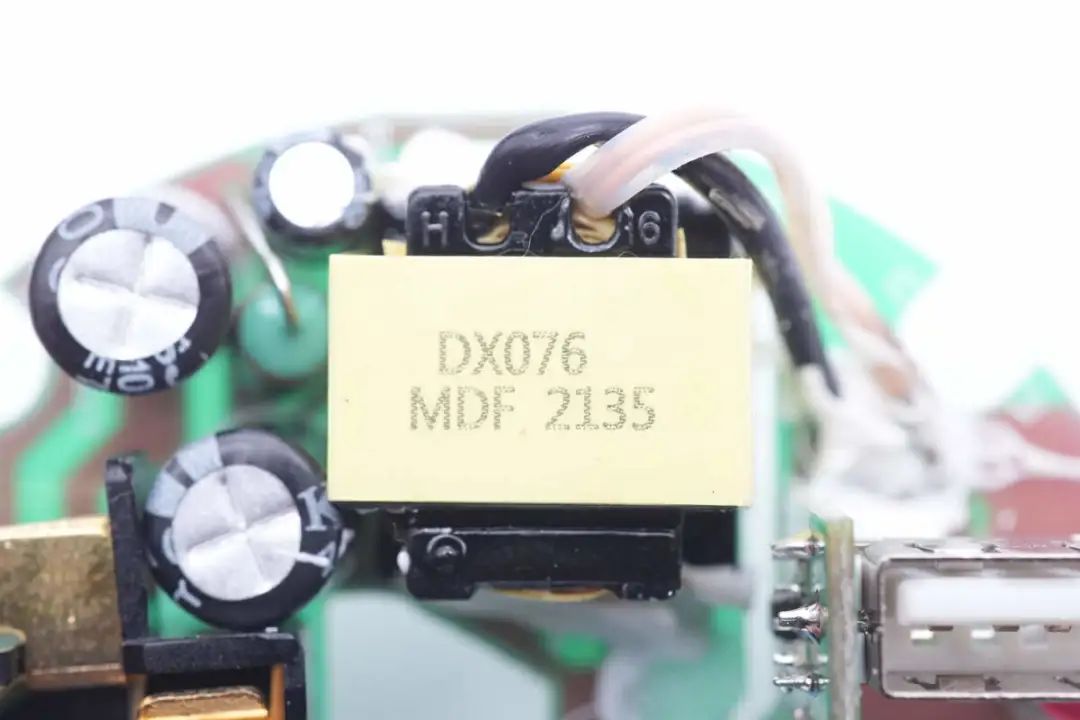

变压器特写。

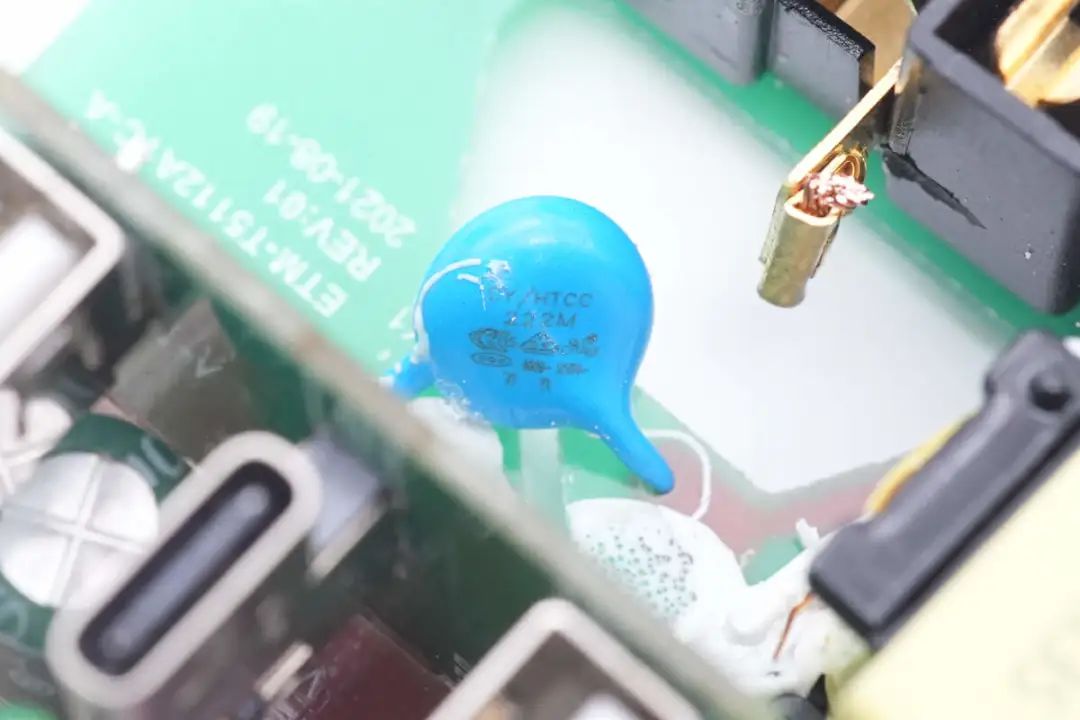

蓝色Y电容特写。

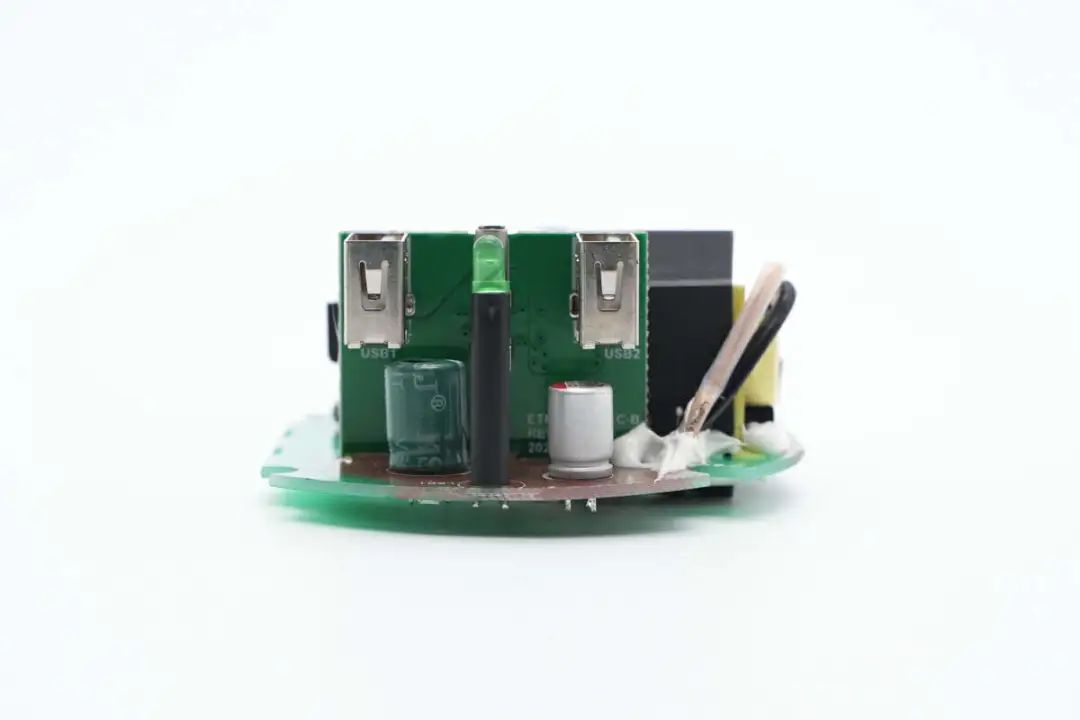

输出端一览，USB母座下方有滤波电解电容以及固态电容，指示灯通过塑料套管支撑。

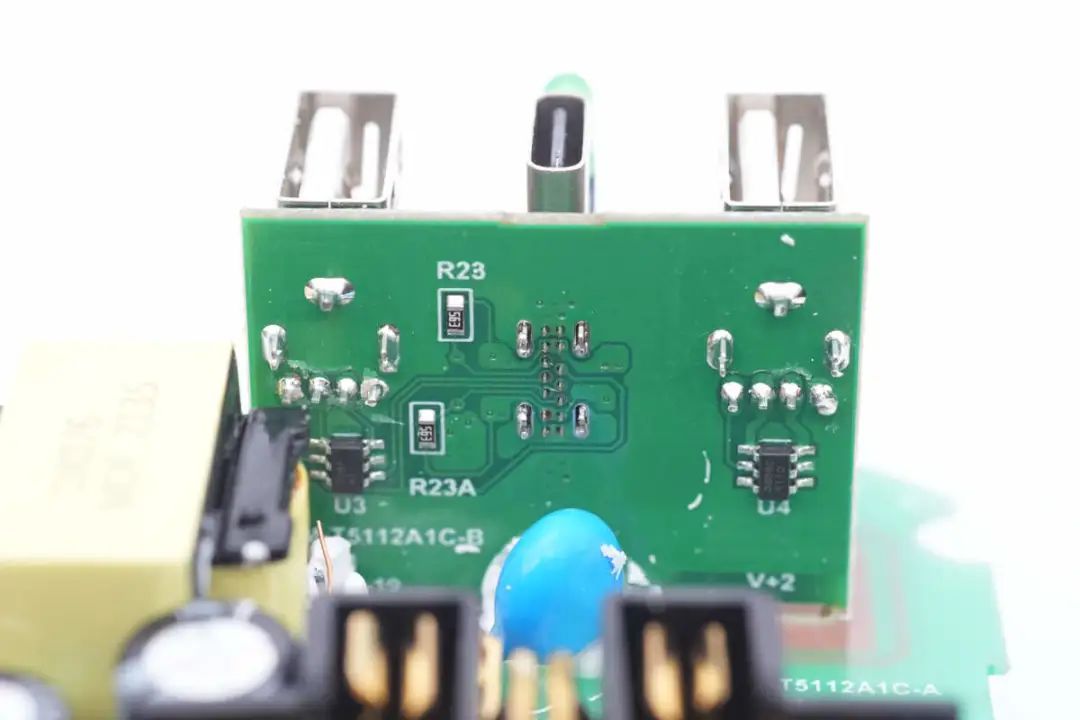

小板背面，两个USB-A母座对应处都有一颗六角芯片。

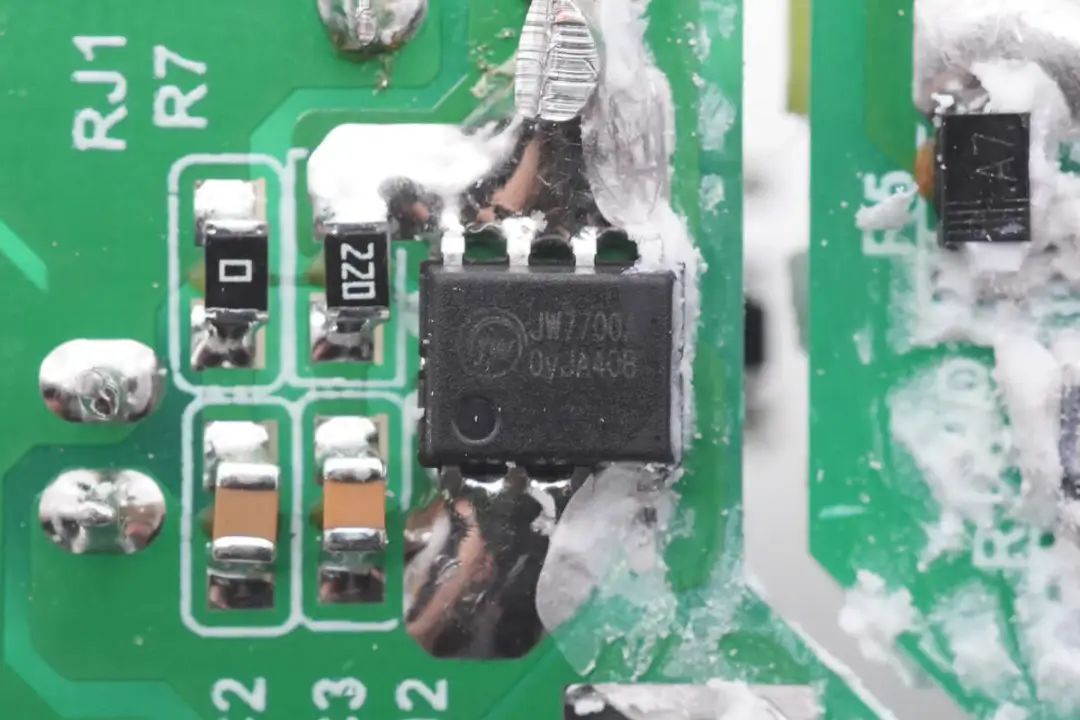

同步整流芯片采用杰华特JW7700A，内置耐压40V，15mΩ导阻同步整流管，支持DCM和QR反激应用，支持高端和地段同步整流。

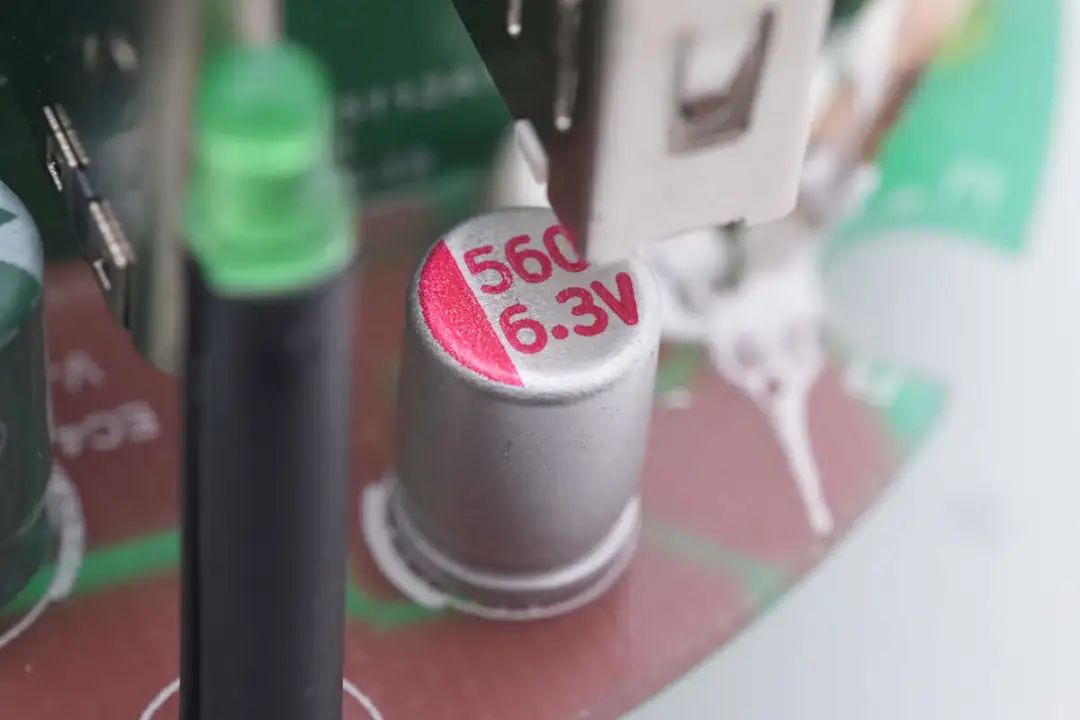

输出滤波固态电容特写，规格为6.3V 560μF。

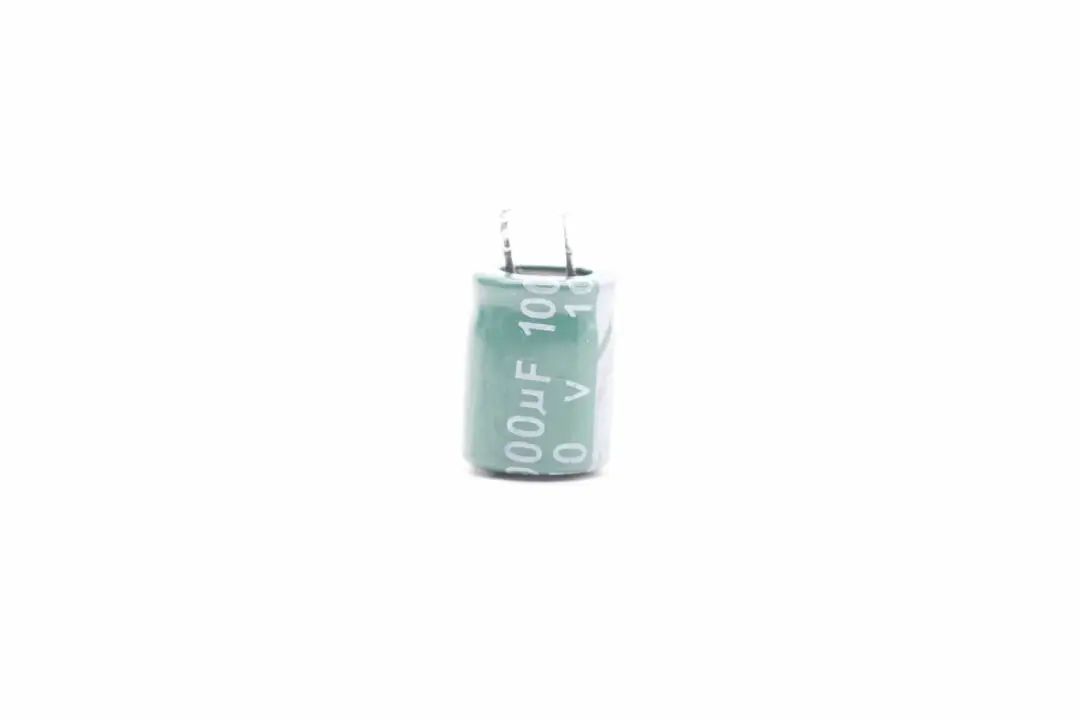

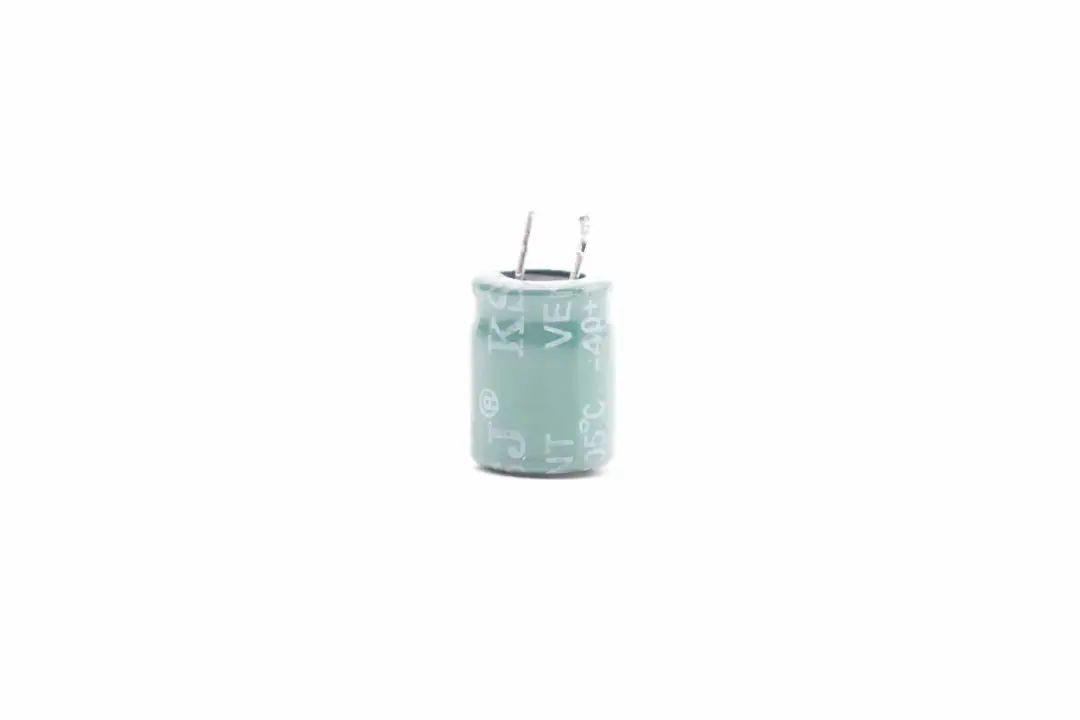

输出滤波电解电容也是来自双嘉富。
规格为10V 1000μF。

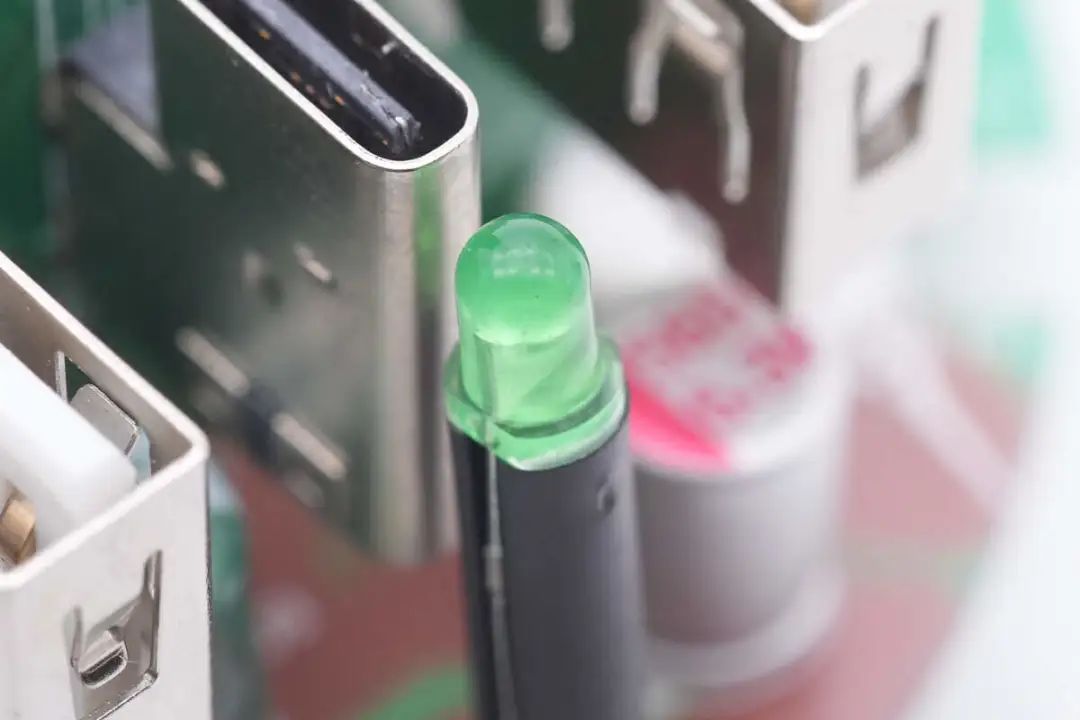

指示灯特写。

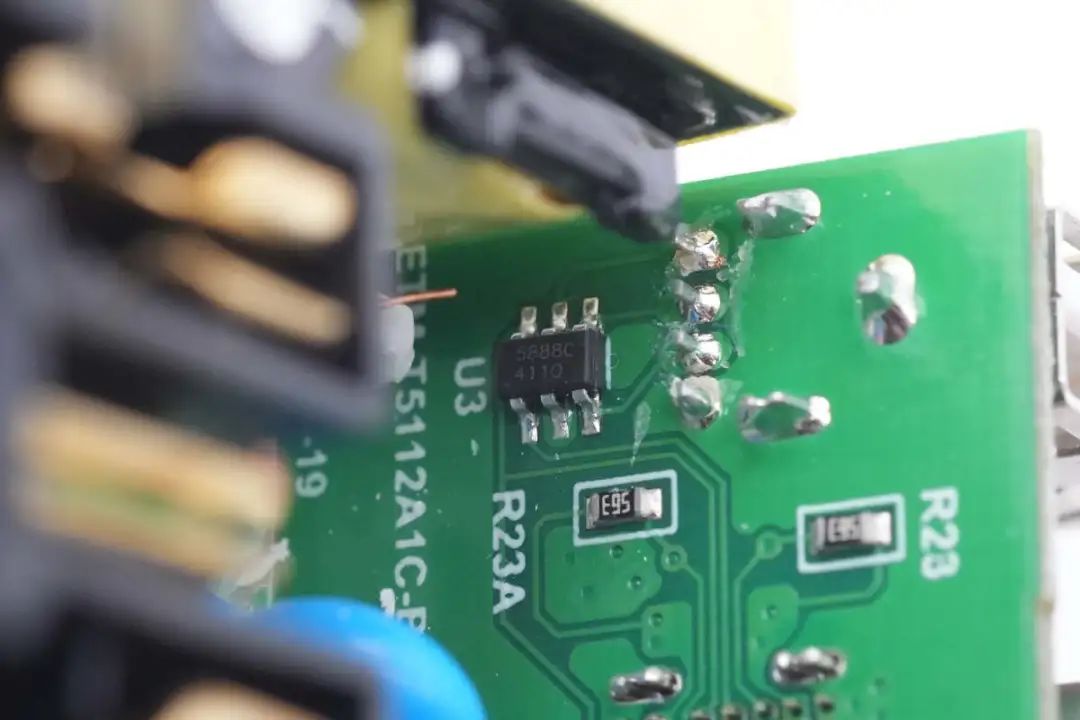

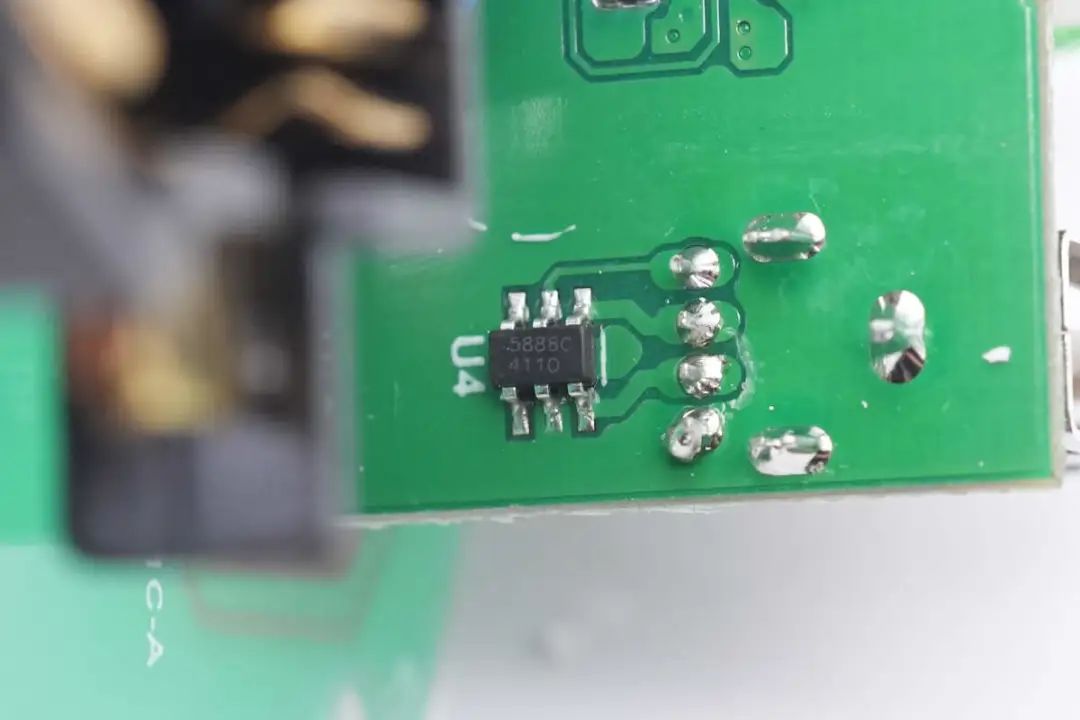

丝印5888C的双路自动识别芯片。
另一颗特写，相同型号，用于USB-C和USB-A口自动识别。

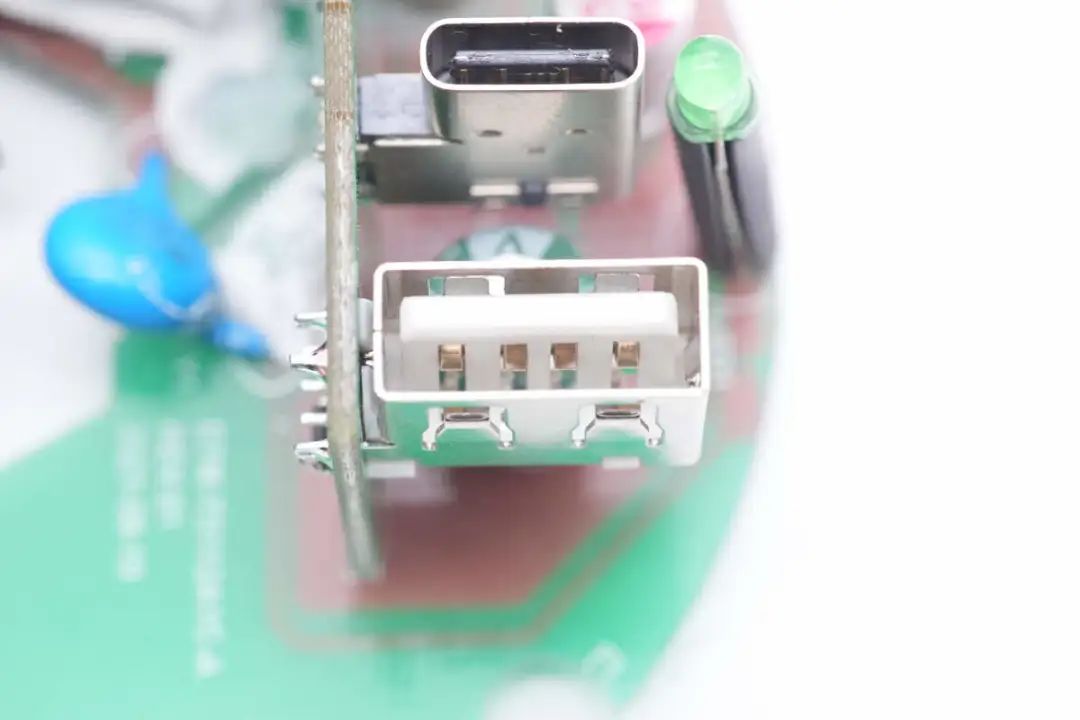

USB-A母座特写。

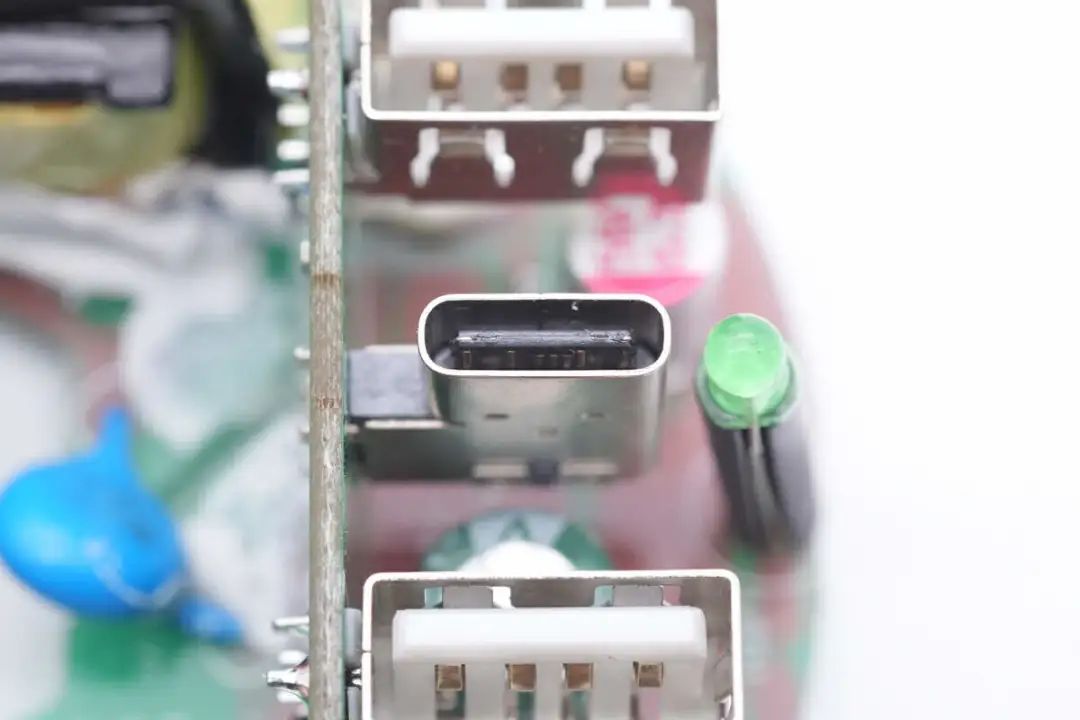

USB-C母座特写。

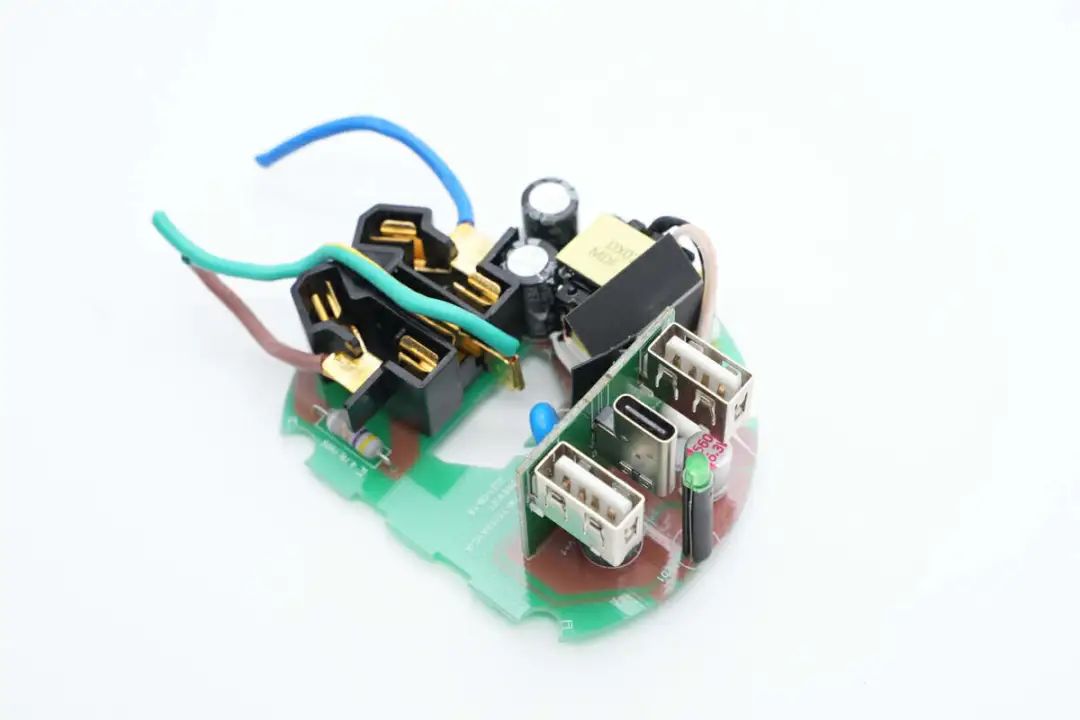

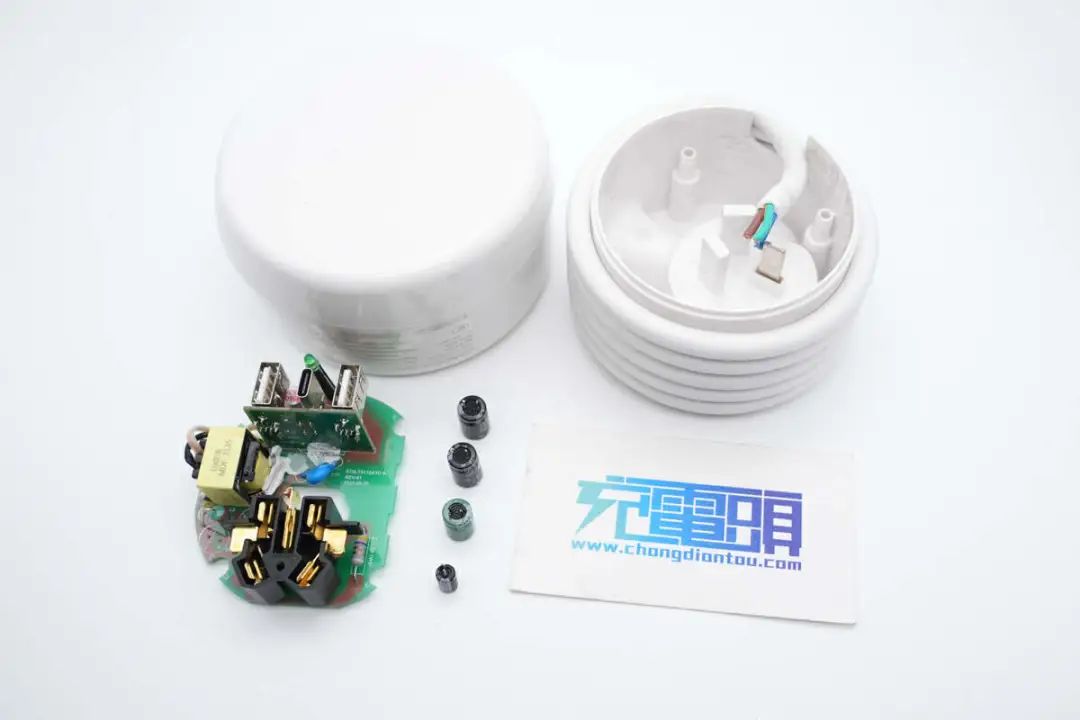

全部拆解一览，来张全家福。
充电头网拆解总结
英特曼USB延长线插座采用一体化外壳设计，自带1.3米电源线，可使用壳体收纳，并附赠收纳包收纳。插座配有新国标五孔插孔，并配有安全门防止异物进入。插座自带2A1C充电接口，最大输出功率为17W。
充电头网通过拆解了解到，这款插座采用一体铜带插座结构，经久耐用。内部充电模块采用原边反馈方案，无需光耦。输出采用杰华特JW7700A同步整流芯片整流，使用固态电容滤波，并配有自动识别芯片用于充电识别。
