按键的硬件消抖电路原理

为什么要进行按键消抖

按键消抖通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而作的措施就是按键消抖。

按键的抖动对于人类来说是感觉不到的，但对单片机来说，则是完全可以感应到的，而且还是一个很“漫长”的过程，因为单片机处理的速度在“微秒”级，而按键抖动的时间至少在“毫秒”级。

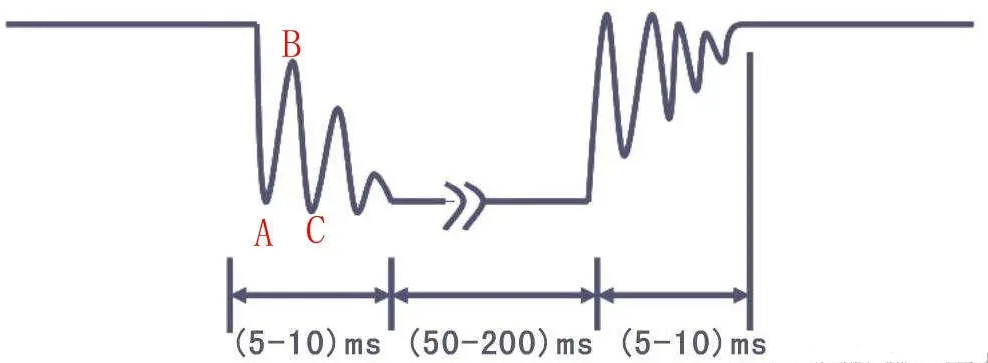

一次按键动作的电平波形如下图。存在抖动现象，其前后沿抖动时间一般在5ms~10ms之间。由于单片机运行速度非常快，经过A时刻的时候会检测到低电平判断按键被按下。当到了B时刻的时候，单片机同样会检测到高电平，误以为松开按键，然后又到了C时刻检测到低电平，判断到按键被按下。周而复始，在5-10ms内可能会出现很多次按下的动作，每一次按键的动作判断的次数都不相同。

为确保单片机对按键的一次闭合仅作一次处理，必须处理按键抖动问题。在按键闭合或者释放稳定时再读取按键的状态。

硬件消抖电路

硬件消抖一般有两种实现方式：

• RS触发器


• 电容滤波

RS触发器

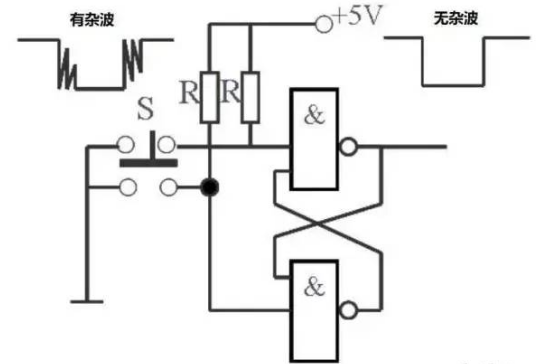

利用RS触发器来吸收按键的抖动。一旦有键按下，触发器立即翻转，触电的抖动便不会再对输出产生影响，按键释放时也一样。RS触发电路消抖电路图如下。

电容滤波

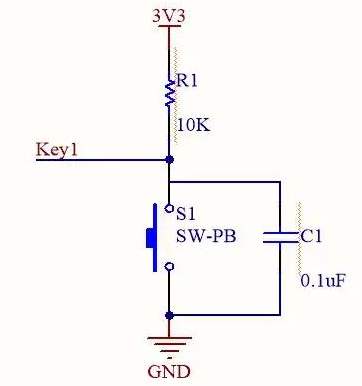

将电容并联在按键的两端，利用电容的放电的延时特性。将产生抖动的电平通过电容吸收掉。从而达到消抖的作用，电容消抖电路图如下图所示。

总结

实际上，在没有MCU的情况下，对按键进行消抖通常是通过硬件消抖电路来实现。而在嵌入式开发中，大多数情况下都是通过程序来实现按键消抖。简单说就是加合适的延迟，显然这实现成本要比硬件电路方式低得多。
