森家大咖说 | 一文读懂工业压力传感器

大家都知道，压力传感器是典型的汽车传感器，相当于汽车的感知器官，其应用环境比较集中。而工业压力传感器的应用场景则更加多样化，在工业场景中只要需要压力信号做闭环控制，都离不开压力传感器。

今天，我们邀请到了

森萨塔科技研发部门的Walter

为大家详细介绍一下

森萨塔科技的工业压力传感器

工业压力传感器的分类

森萨塔科技的工业压力传感器主要分为三类：iAPT，OFM和iMSG。

从原理上讲，压力传感器均为通过感应元件将介质压力信号转化为电信号，然后经过芯片和电路模块的处理，得到客户想要的电信号，最后通过电气接插件传递到客户的控制系统中。

iAPT、OFM、 iMSG的区别

iAPT：采用陶瓷电容技术将压力变化转化为电容容值变化

OFM：采用油封MEMS技术将压力变化转化为电阻变化

iMSG：采用玻璃硅应变片技术将压力变化转化为电阻变化

iAPT和OFM的应用及性能

相同点：这两类产品主要都是用于HVAC和制冷设备，液压泵系统，压缩机和气动系统。从产品性能上讲两者都能满足壳体绝缘耐压1800VAC的要求，并且有较高的产品精度。

不同点：iAPT的产品有绝压和表压的选择，结构上更为简单，因此成本上有一定的优势。OFM只能实现绝压，但因为OFM使用油封结构，对压力介质进行全金属结构密封，有更好介质兼容性。

iMSG 的应用及选型

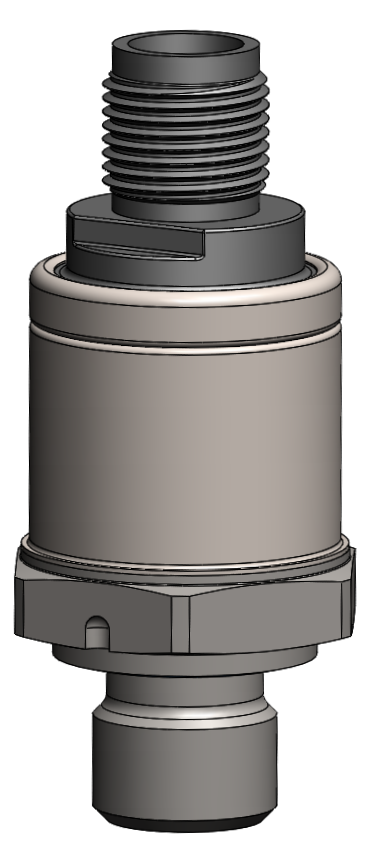

为满足客户成品化产品的需求，森萨塔科技的iMSG系列 - 以PTE7100系列为代表，定位于工业压力传感器的平台开发，通过模块化设计，提供客户全系列的产品手册。基于“压力接口螺纹和密封、压力量程、产品输出形式、电气输出接口”几项重要参数，客户可以清晰地描述产品需求，并在我们的协助下快速选型，找到理想的产品，提高沟通效率。

工业压力传感器的智能发展之路

智能制造是《中国制造2025》的主攻方向，作为创新的核心驱动力，智能传感器技术使工业流程更加高效，由此带来更广泛的经济、环境和社会效益。因此工业压力传感器也早早踏上了智能传感器之路。

传感器输出分类：模拟输出和数字输出

模拟输出：根据行业和应用的不同，最常见的标准化模拟输出为：4-20mA、比例电压和绝对电压。压力传感器的压力值与模拟输出信号成线性关系，且该模拟输出信号通常是压力传感器传输的唯一信息。

数字输出：数字传感器在内部微处理器上嵌入数字通信协议模块。这种设计允许传感器进行更复杂的通信，传输更多的信息，目前在工业领域最常见的数字通讯协议有I2C协议、SPI 协议、CAN协议和IO-link协议。

数字输出的优点：相较于模拟输出，数字输出提供了传递更多信息的潜在可能性。可以归纳为如下几点：

1. 访问更多数据/信息

2. 优化I/O硬件架构和线束方案

3. 唯一传感器识别

4. 通过数字接口智能配置传感器

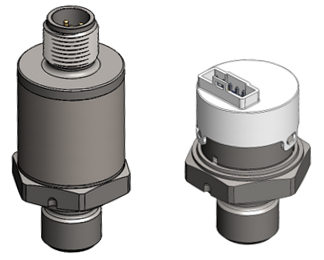

PTE7300系列及PTE7500系列

森萨塔科技基于iMSG PTE7100模拟输出的产品系列，通过模块化设计电路处理模块，推出了一系列智能传感器。此系列智能传感器既能兼容所有的现有结构件，又能实现I2C协议的输出和CANopen协议的输出。

PTE7300系列（I2C输出）

I2C是串行通信协议，通常用于嵌入式传感器解决方案，可用于与控制器/处理器进行通信。许多现代微控制器具有I2C接口，这使得该协议非常适合嵌入式系统中的I2C输出的压力传感器集成。且由于I2C 使用双线制通信，整体成本相对较低。

PTE7500系列（CANopen输出）

控制器局域网（CAN总线）是一种强大的车辆总线标准，旨在允许微控制器和设备在没有主机的情况下与彼此的应用程序进行通信。CANopen协议最初主要为车载网络的嵌入式网络应用而开发的，如今，它已广泛应用于工业领域。其作为现场总线技术具有减少布线、通信可靠、数据通信实时性强、开发周期时间短等优点。

森萨塔科技寄语

森萨塔科技致力于满足不同客户对压力传感器的需求，并为之提供行业领先的多样化产品解决方案。未来森萨塔科技将持续在工业传感器领域深耕，和行业一同进步。
