前言
ODIN奥丁是北欧神话阿萨神族的众神之王，艾湃电竞选用这个名字为旗下的千瓦级电源命名。其中奥丁系列电源目前共推出了三款产品，分别为1200M，1400M和1650M，三款电源均通过了80PLUS白金认证，转换效率达到94%。
这款奥丁电源符合ATX3.0规范设计，可轻松放入ATX机箱，同时强化供电能力，单路12V输出电流高达70A。内部采用全套日系电容，主电容和固态电容均为日系产品。电源为全模组设计，具备两组原生16pin接口，风扇采用自动启停技术，噪声更低。电源具备12年质保，使用更加安心。充电头网拿到的是1650M型号，即1650W输出功率。下面就带来这款电源的拆解，看看内部用料情况。
此前充电头网还拆解过艾湃电竞750W白金牌全模组SFX电源、艾湃电竞650W金牌全模电源等产品，欢迎查阅。
艾湃电竞 ODIN 1650W白金牌电源开箱

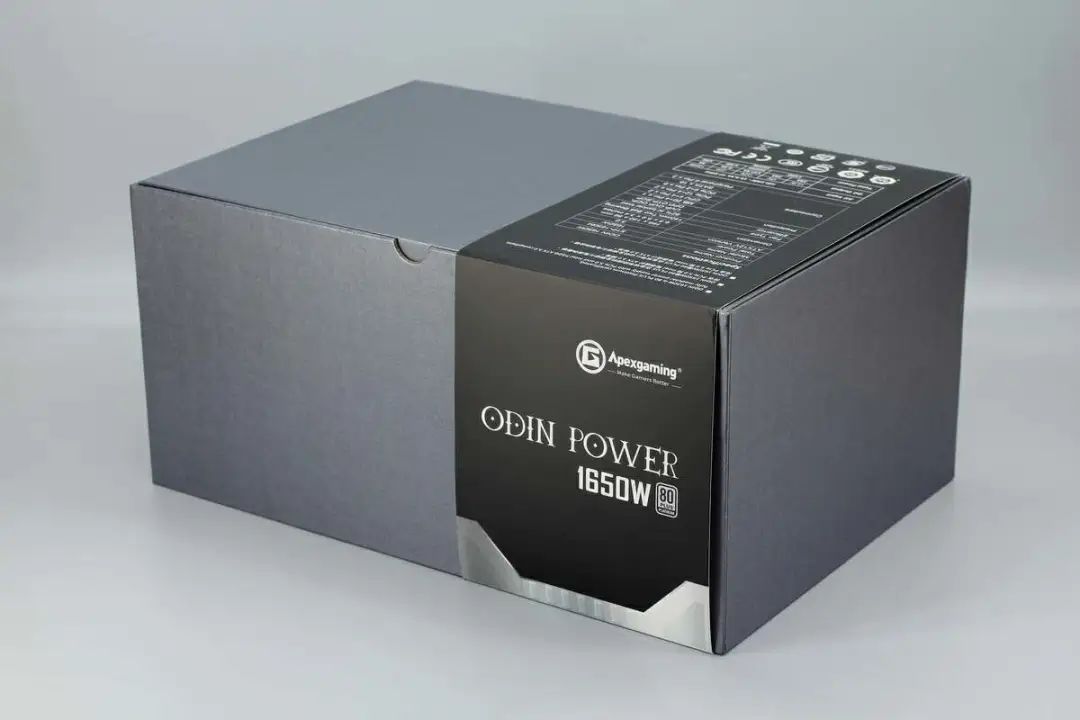

作为艾湃电竞千瓦级旗舰电源的包装盒，主体银灰色色调，右侧套有设计精美的纸圈，整体看去显得很高端有档次。
正面ODIN POWER以及 80 PLUS 白金效率认证标识采用烫银工艺，尽显尊贵。

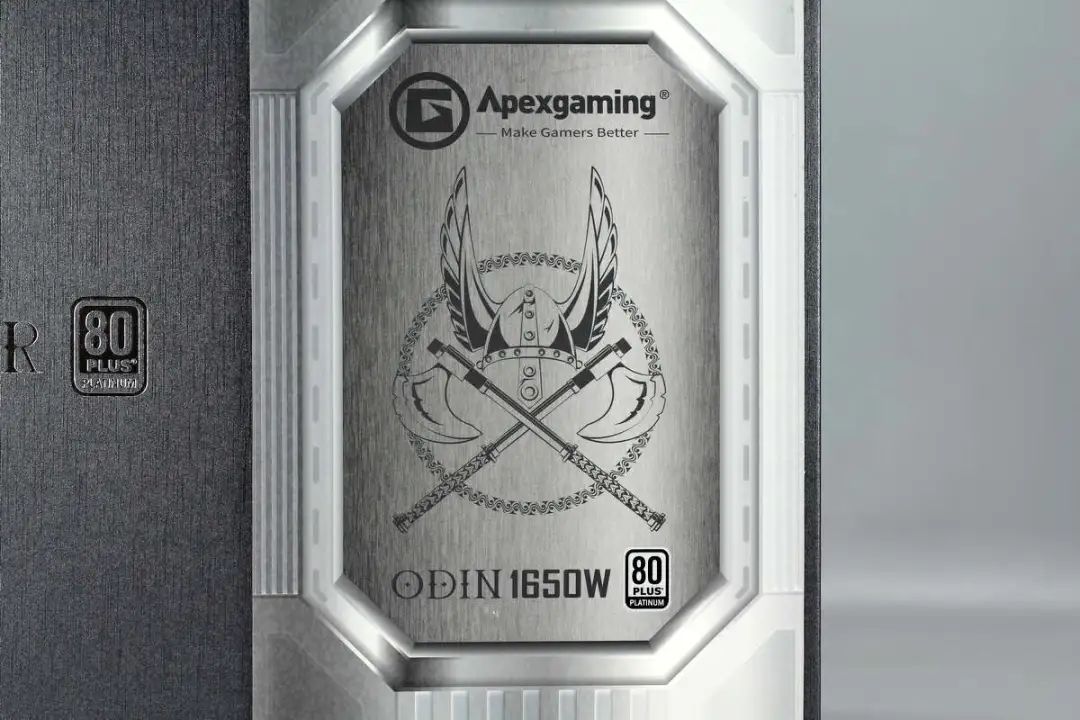

作为一款以北欧神话众神之王奥丁命名的电源，纸圈正面有与神话联系很深的“战斧+头盔”图腾设计，看着十分炫酷霸气。
背面印有“ODIN 1650W是80 PLUS 白金效率认证的全模组化电源供应器”中英双语描述，电源型号、功率、尺寸等信息表以及电源参数表，产品通过了CCC、CE、FCC、TUV等认证。
顶部是产品品牌、功率、认证标识等设计。
Apexgaming品牌及logo特写，下方是品牌标语——Make Gamers Better。
另一部分是ODIN POWER、1650W以及 80 PLUS 白金效率认证标识设计。
打开包装，左侧放置电源，并且顶部覆盖泡棉固定保护，右侧小盒子里装有模组线。

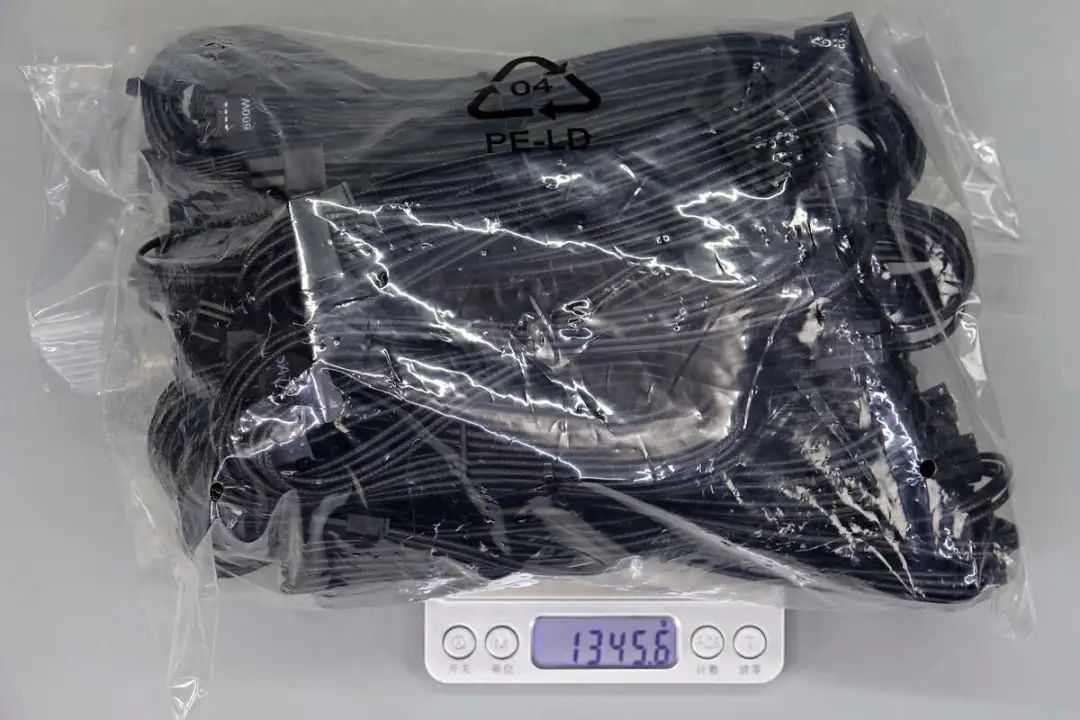

模组线材全部装在一个透明塑料袋里，重量约1.35kg。

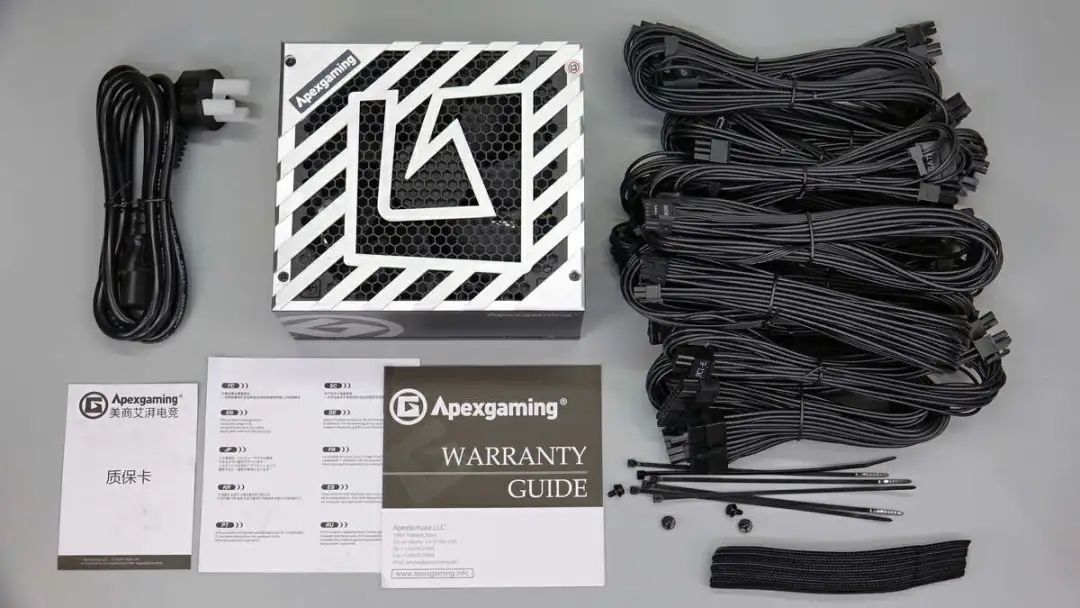

包装内全部东西一览，包括奥丁电源、电源线、模组线材、扎带、使用说明书、质保卡等。

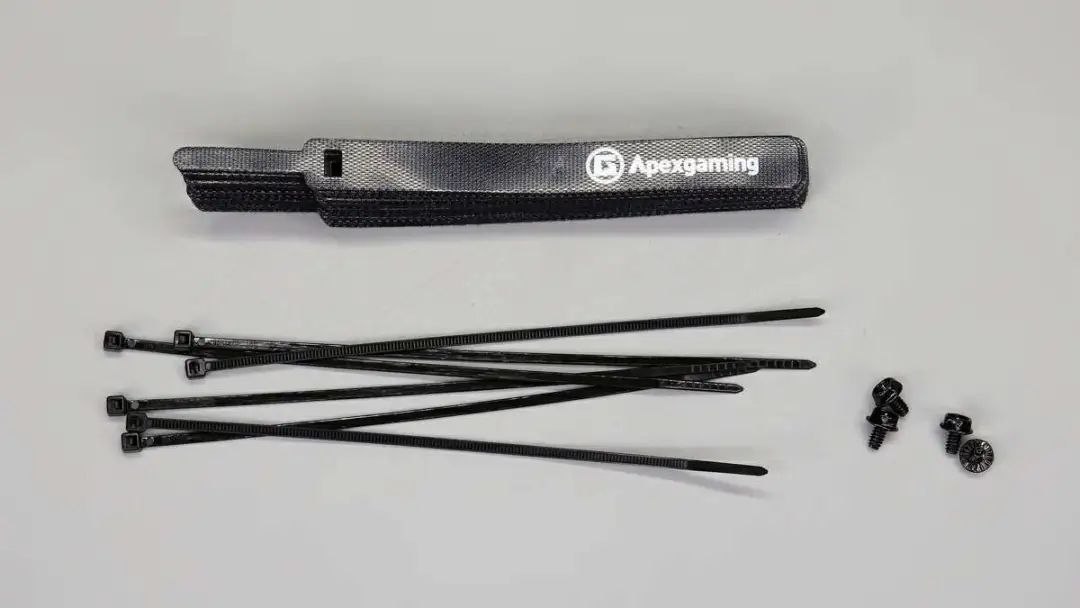

魔术扎带、自锁式尼龙扎带、固定螺丝特写，固定电源以及走线用。

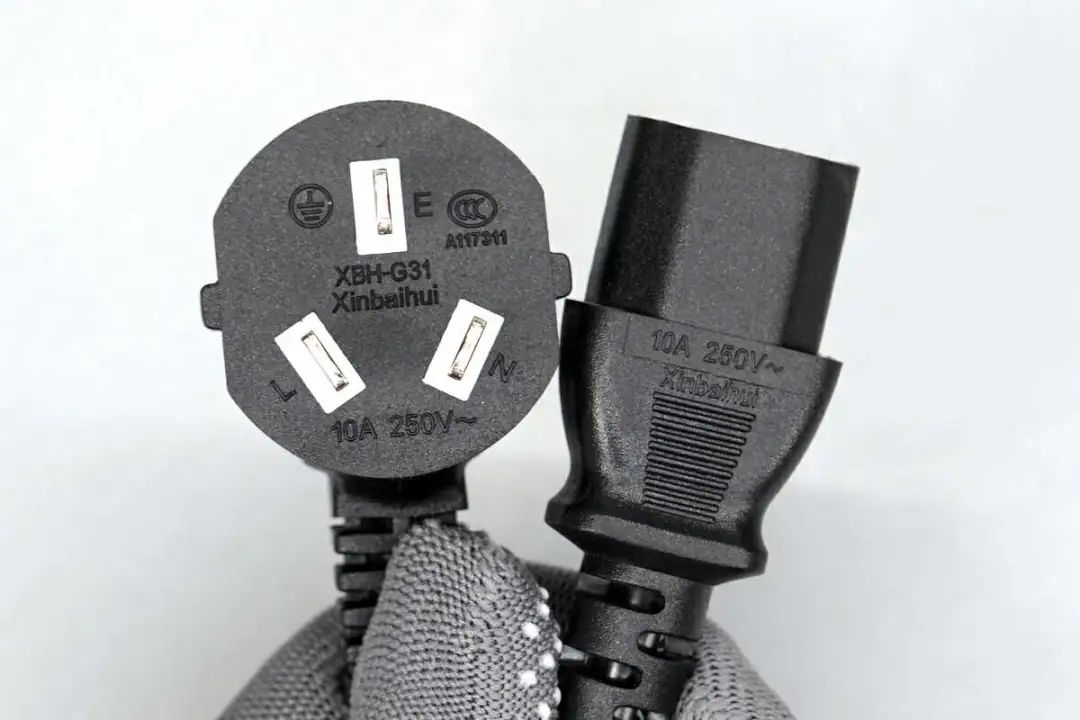

电源线两端分别为三脚和品字插头，有接地使用更安全，规格为10A 250V~，通过了CCC认证。采用的是10A电源线，可正常普通家用插座匹配，无需转接16A，安全便捷。

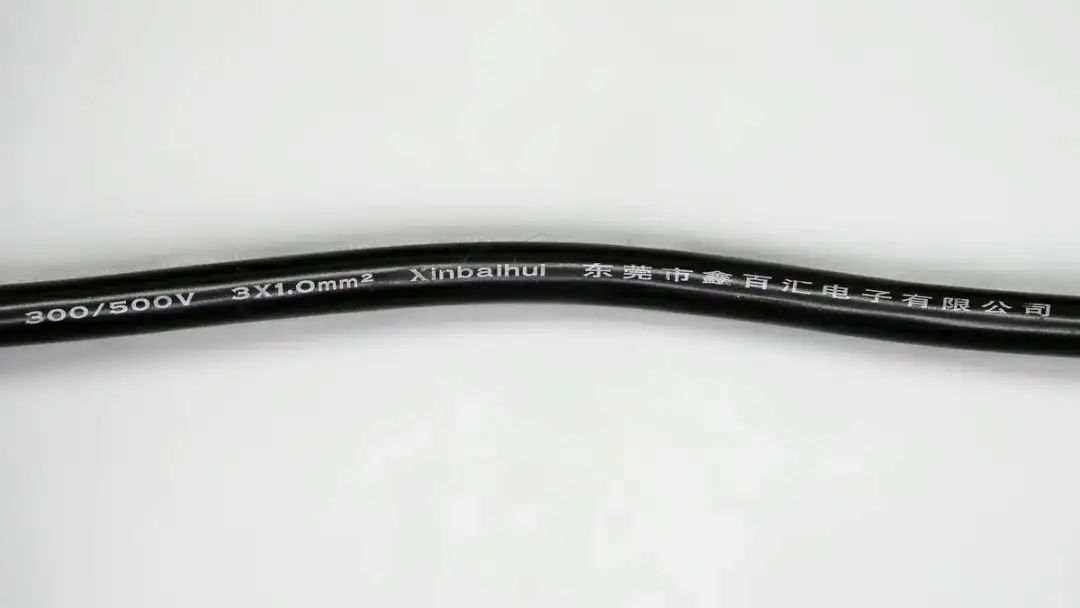

线缆规格为300/500V 3x1.0mm²，制造商为东莞市鑫百汇电子有限公司。

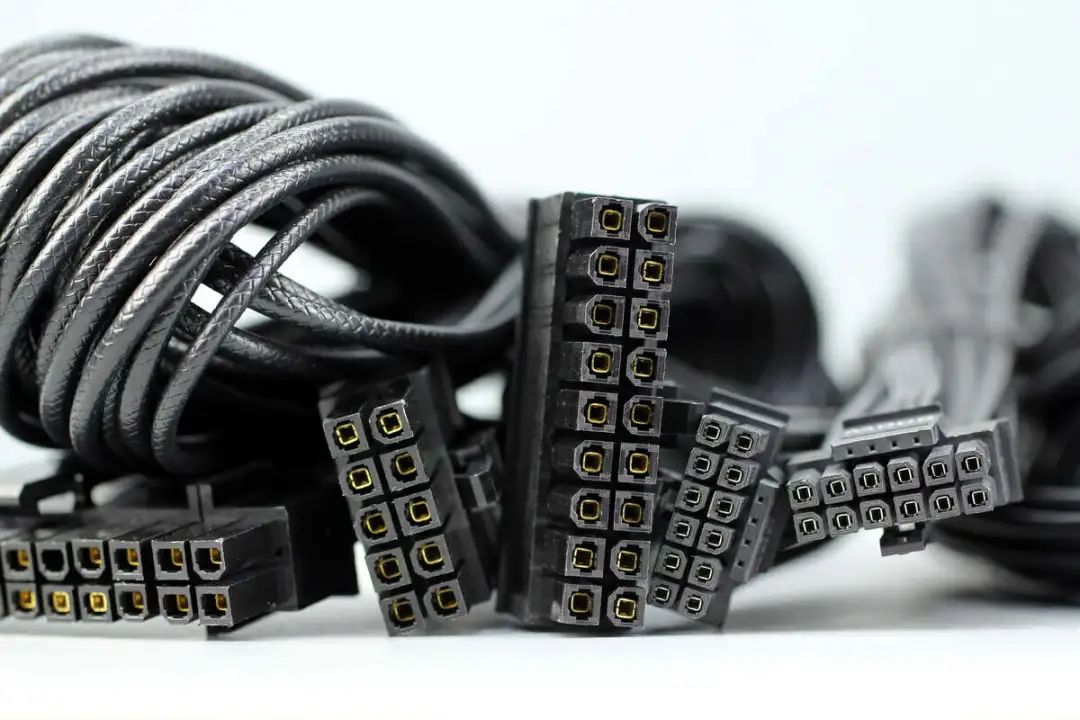

全模组化黑色压纹输出线材设计，插头上还有卡扣帮助固定避免脱落。

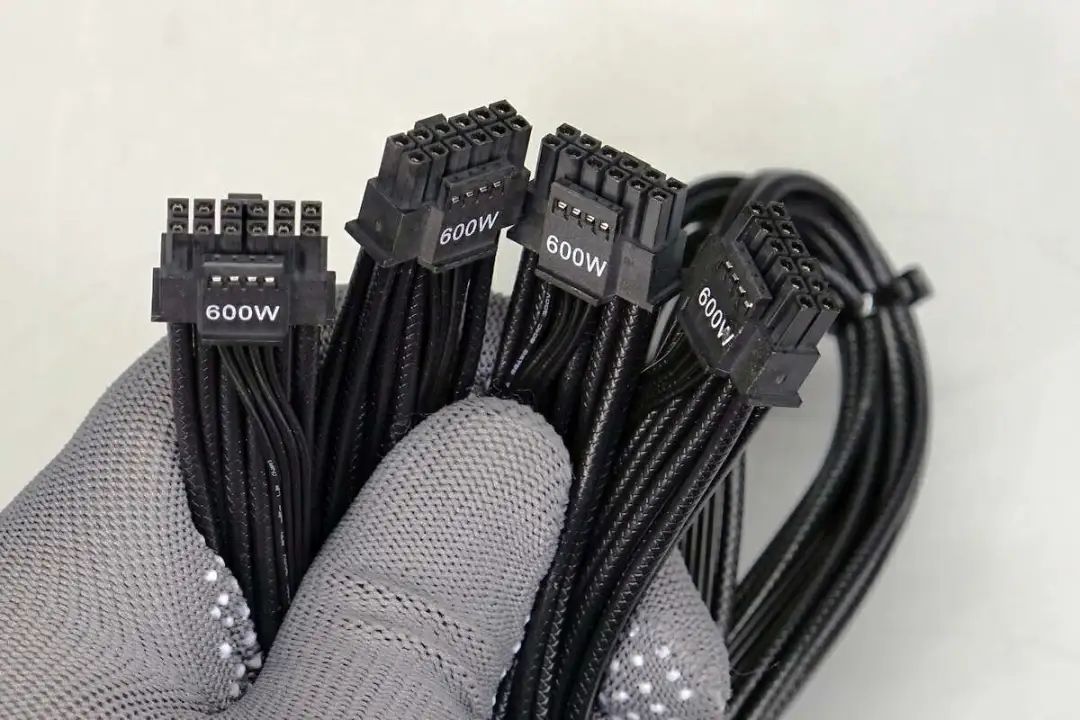

两组PCI-E 5.0显卡供电模组线特写，12+4 Pin设计。

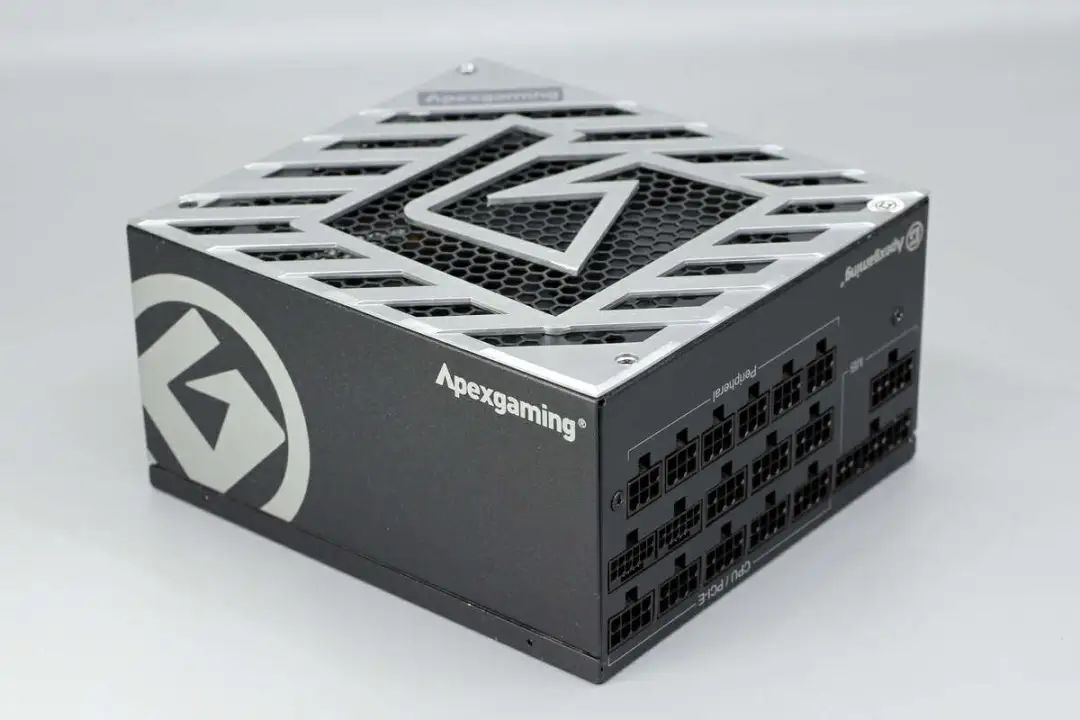

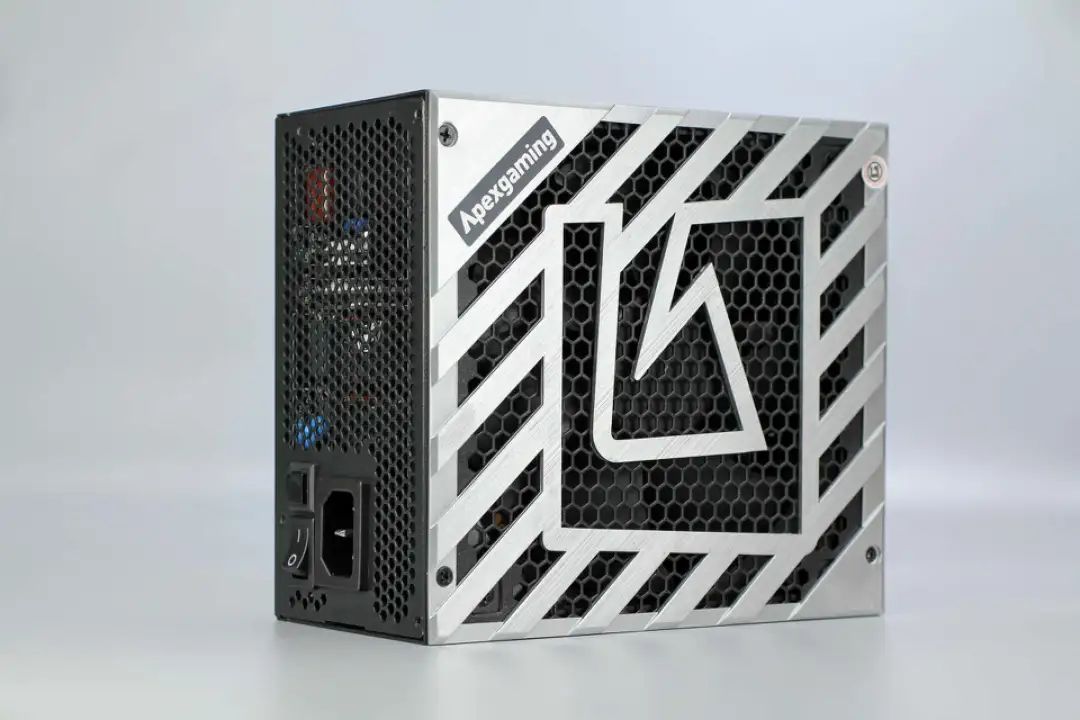

艾湃电竞这款ODIN电源采用全金属外壳，金属壳拼接紧密，棱角过渡分明。主体外壳黑色磨砂，顶部银白金属板装饰，整体外观时尚。
顶面银白色金属板中心镂空设计品牌logo，内层黑色金属壳冲孔帮助散热。

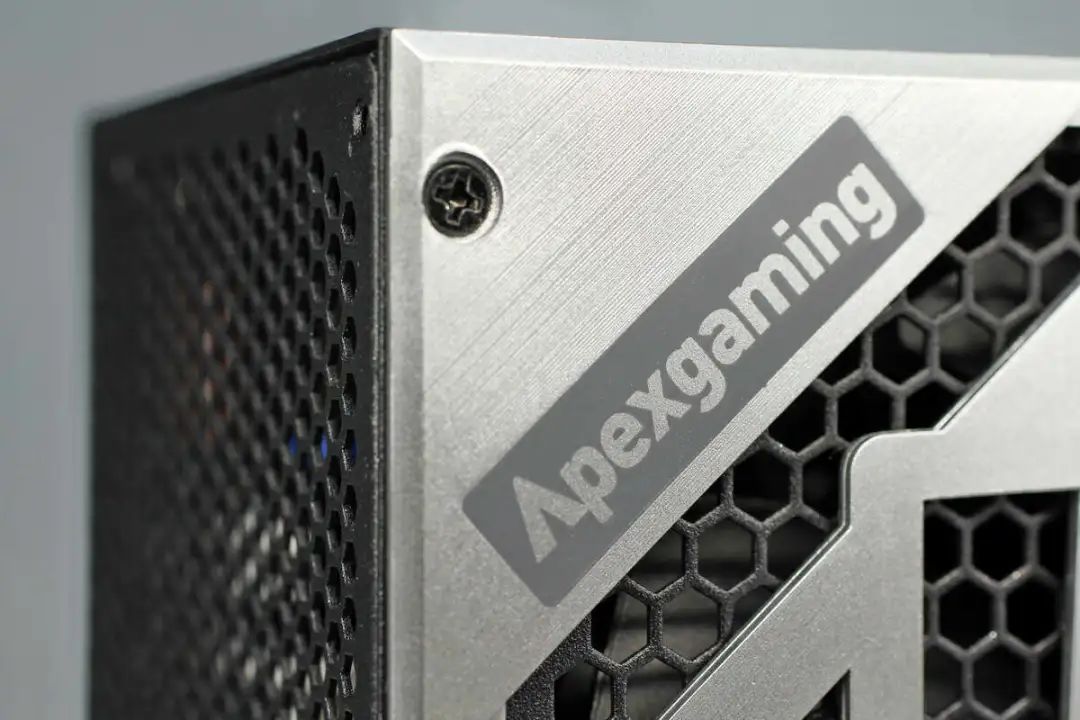

此外顶部银白色金属板使用螺丝固定，边缘倒角设计，表面金属拉丝工艺处理，此外设计有Apexgaming品牌。

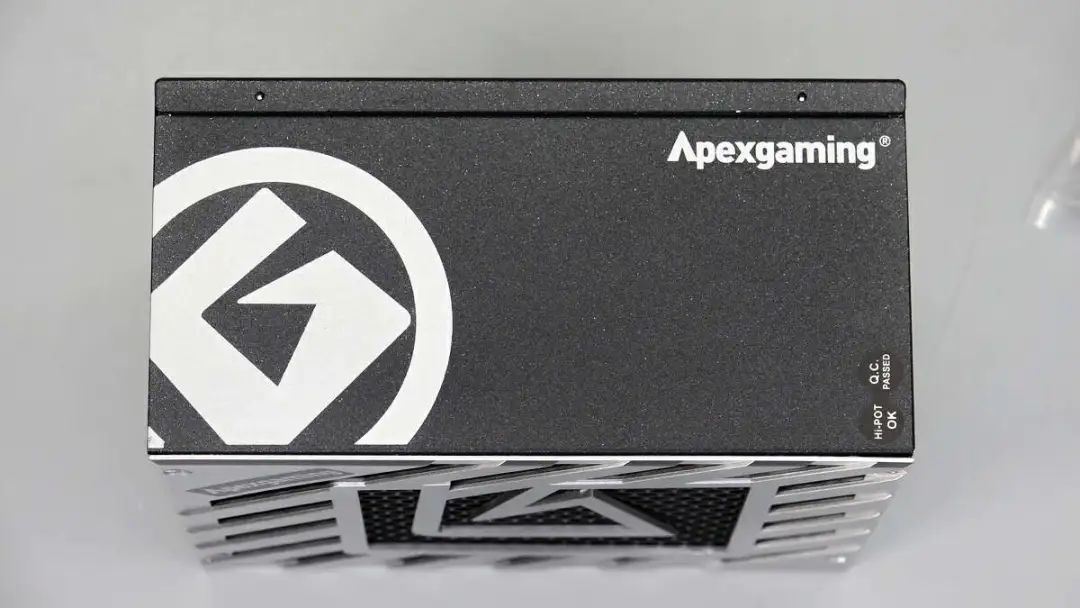

机身一侧印有Apexgaming品牌和logo，右侧标识表明电源通过了Hi-POT以及质量合格检测。

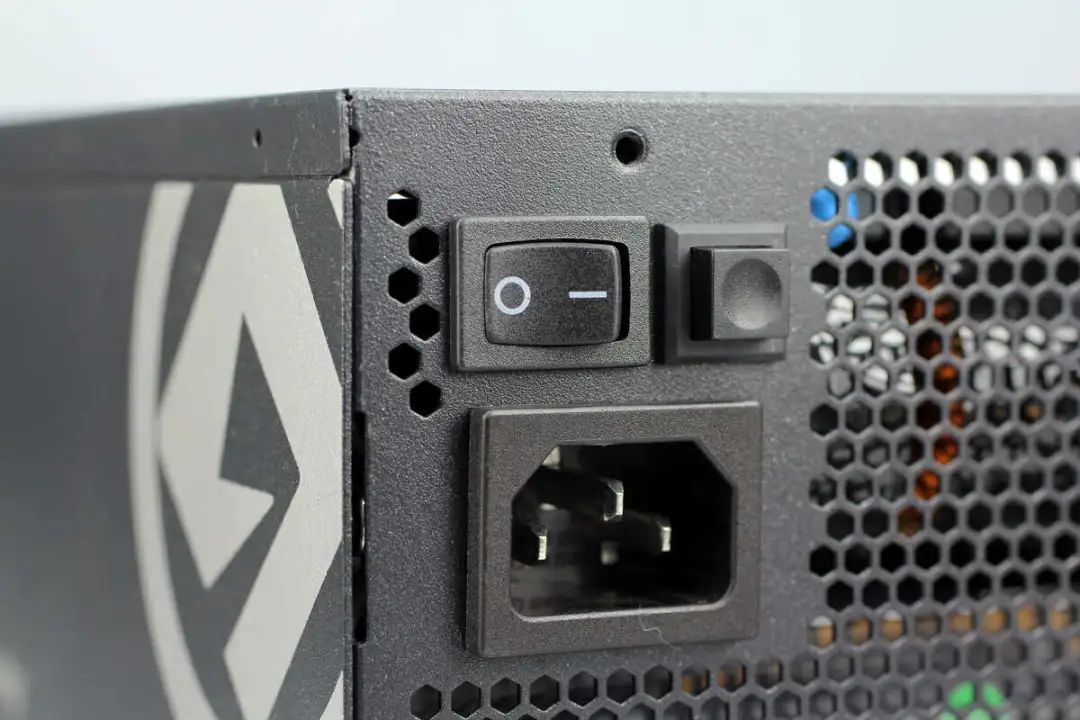

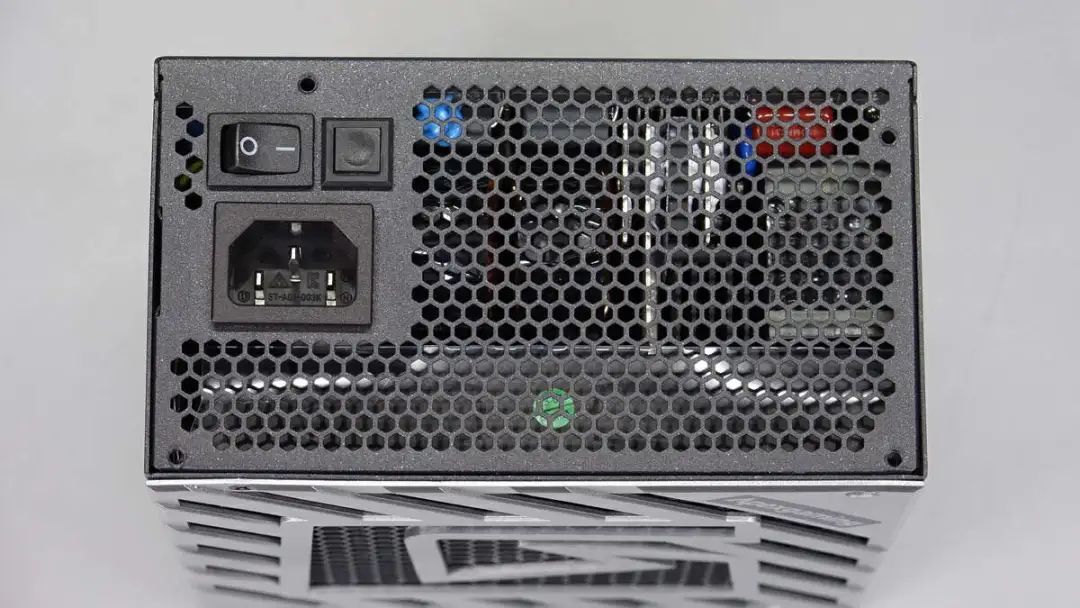

机身一端设有电源输入插口、开关键以及ECO模式开关键，外壳剩余区域全部为网格状设计帮助散热。
电源采用第三代自动启停技术，系统处于轻载或低负载状态时，电源风扇将主动停止，让用户享受Odb安静氛围。而配备的ECO模式开关键，能让用户一键开启风扇智能ECO模式，即使满载运行声音也几乎为0db。

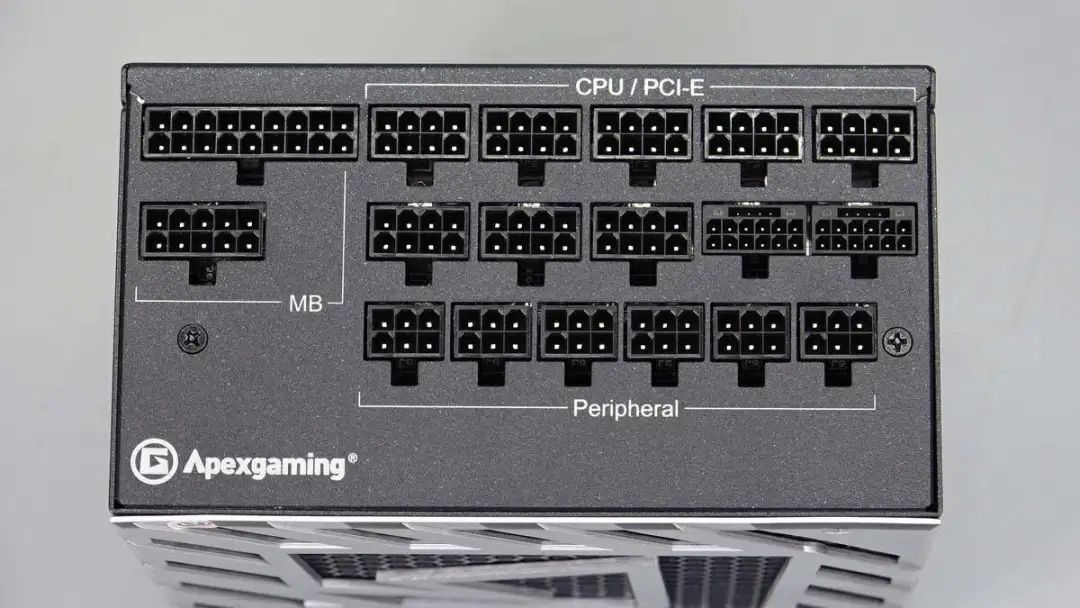

另一端布局MB、Peripheral、CPU/PCI-E以及两组原生12V 16-Pin接口，通过这两组接口可直接为PCle 5.0显卡扩展卡提供高达600W+的供电能力，满足RTX40系列显卡需求。

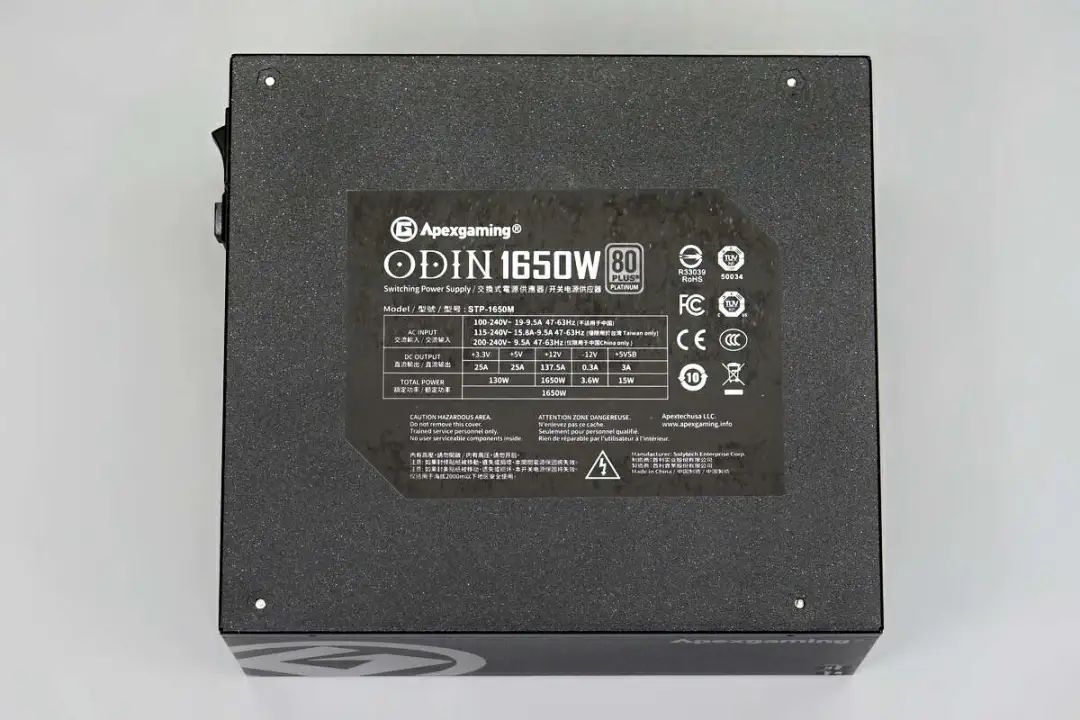

底部贴有电源铭牌。

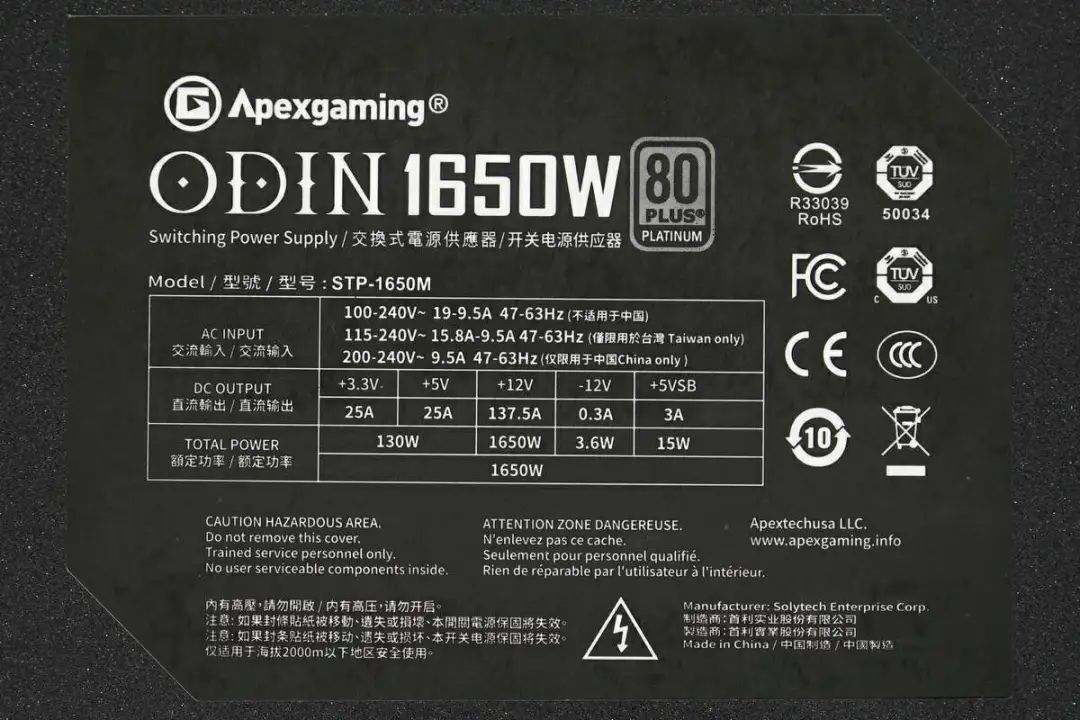

ODIN 1650W白金牌电源参数特写
型号：STP-1650M
交流输入：
(1)100-240V~19-9.5A，47-63Hz
(2)115-240V~15.8-9.5A，47-63Hz
(3)200-240V~9.5A，47-63Hz
输出：+5V25A+3.3V25A 130W
+12V137.5A 1650W
-12V0.3A 3.6W
+5VSB3A 15W
额定功率：1650W
制造商：首利实业股份有限公司
电源已经通过了CCC、CE、FCC、TUV、RoHS等多项认证。
测得电源机身长度为165mm。

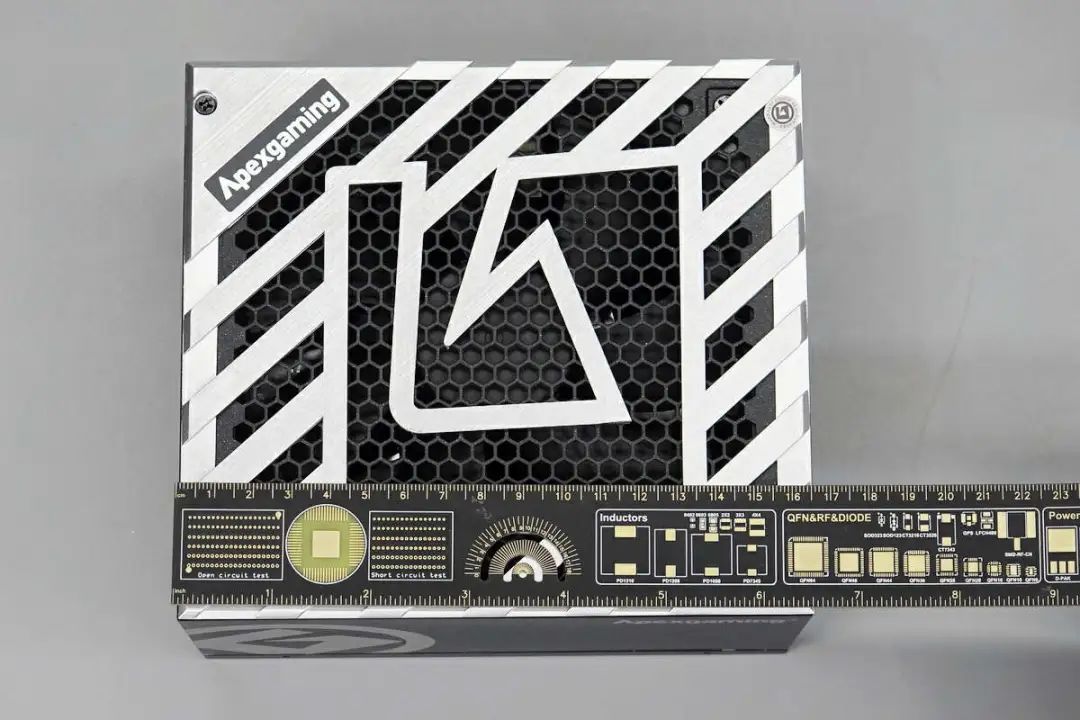

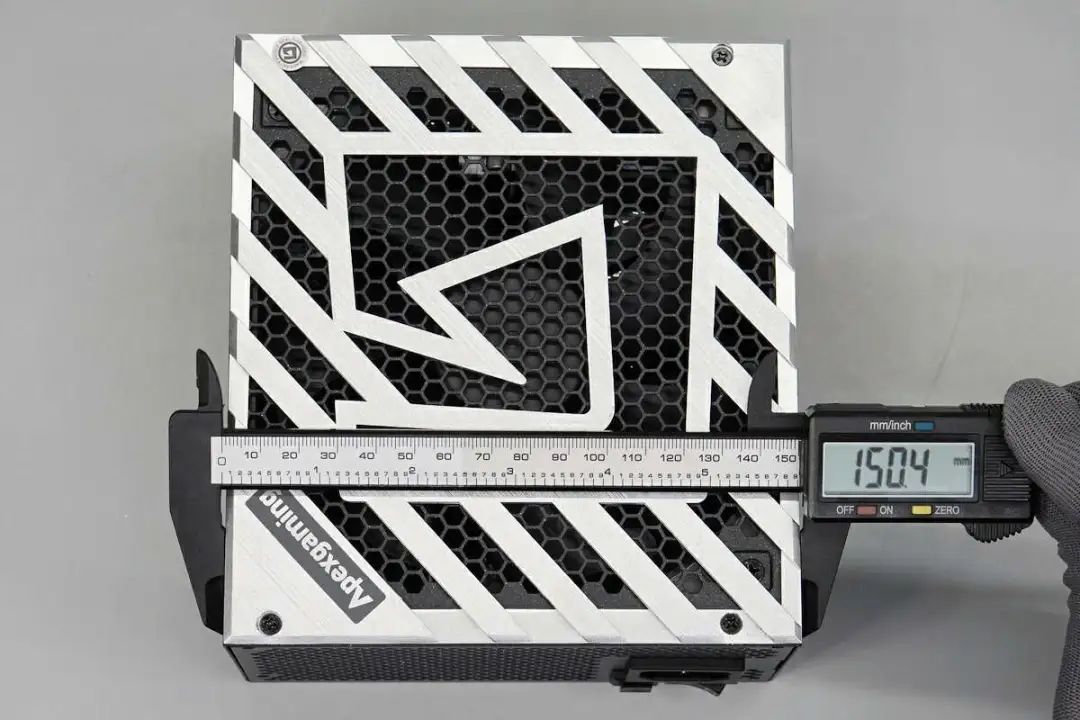

宽度约150mm。

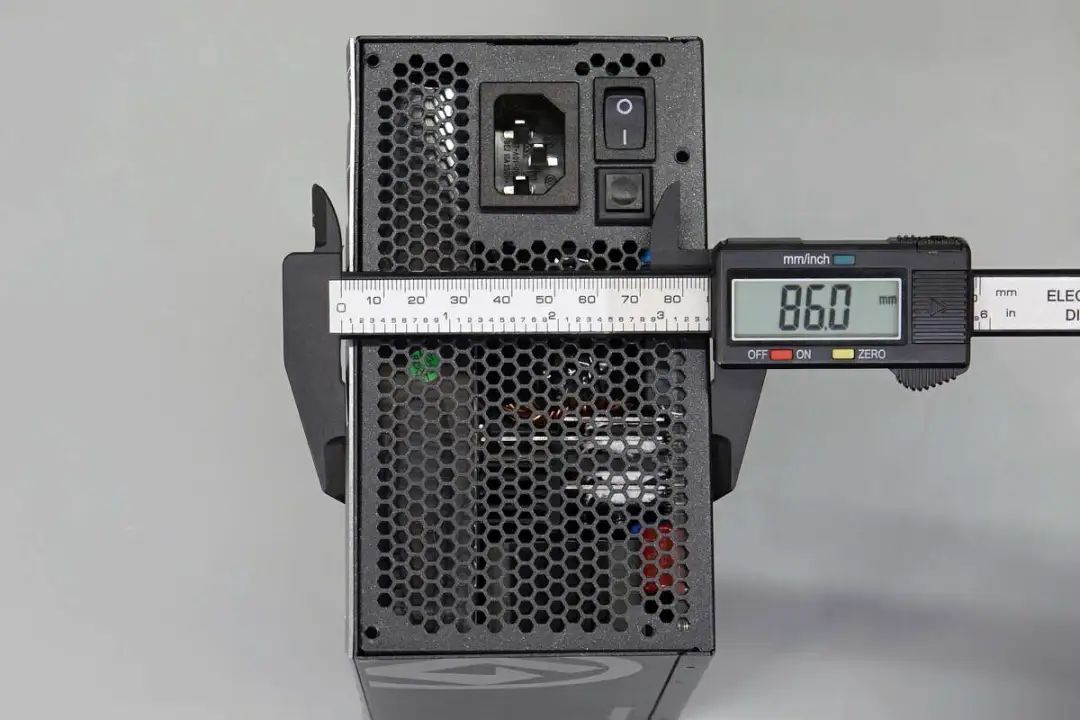

厚度为86mm。

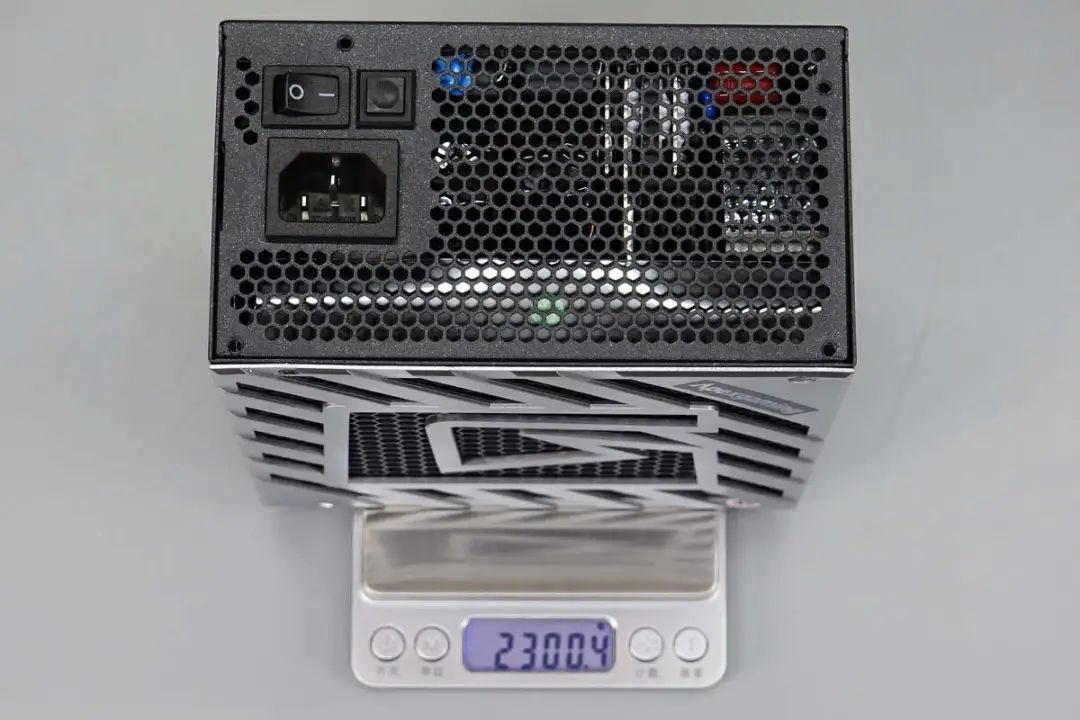

另外测得电源重量约为2.3kg。

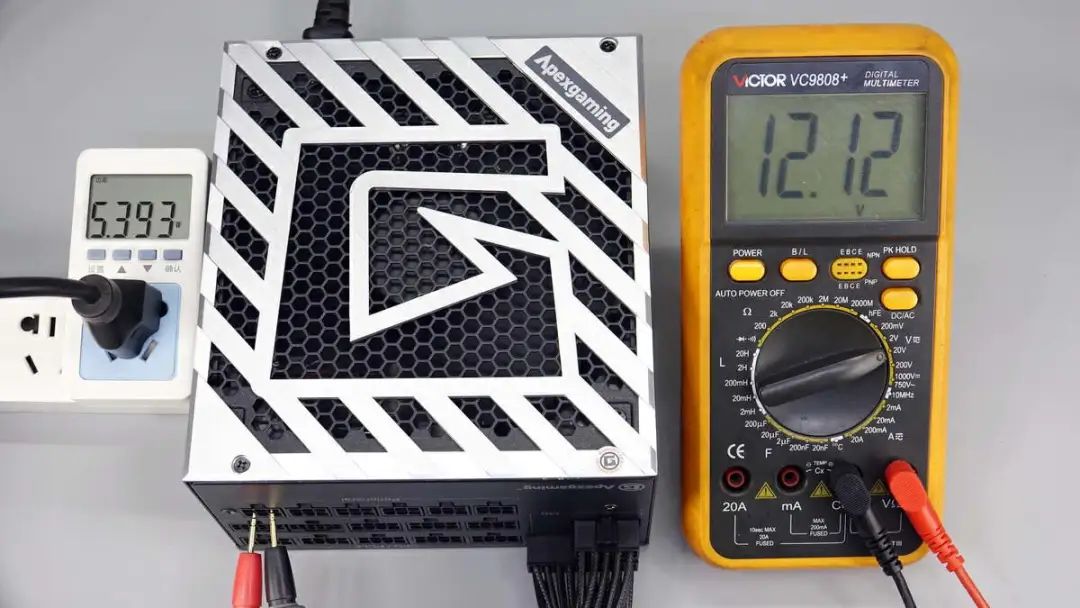

通电情况下，使用万用表测得电源12V输出电压为12.12V。

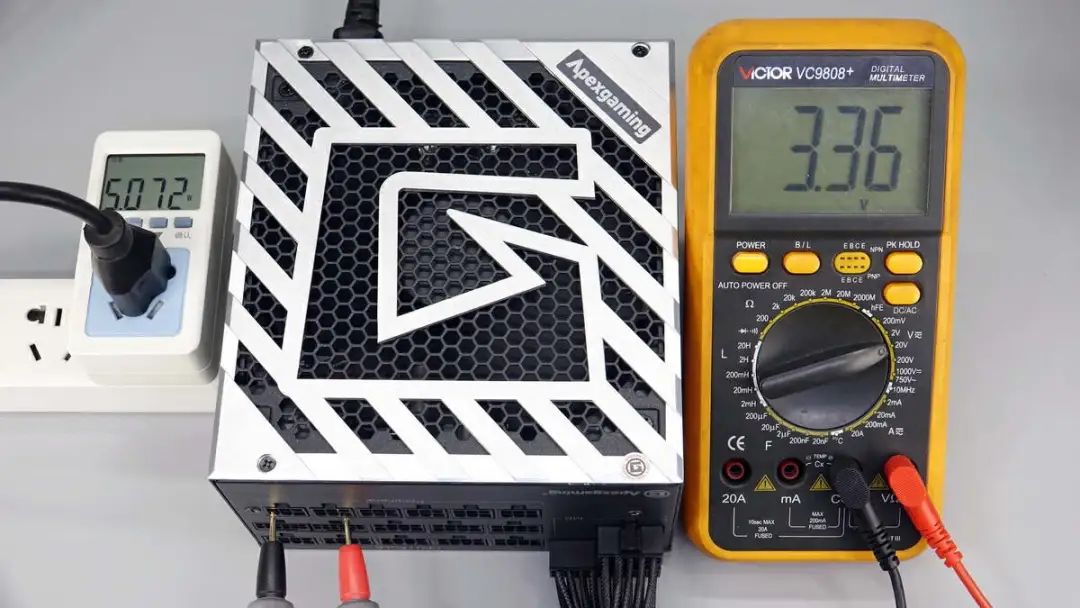

测得3.3V输出电压为3.36V。

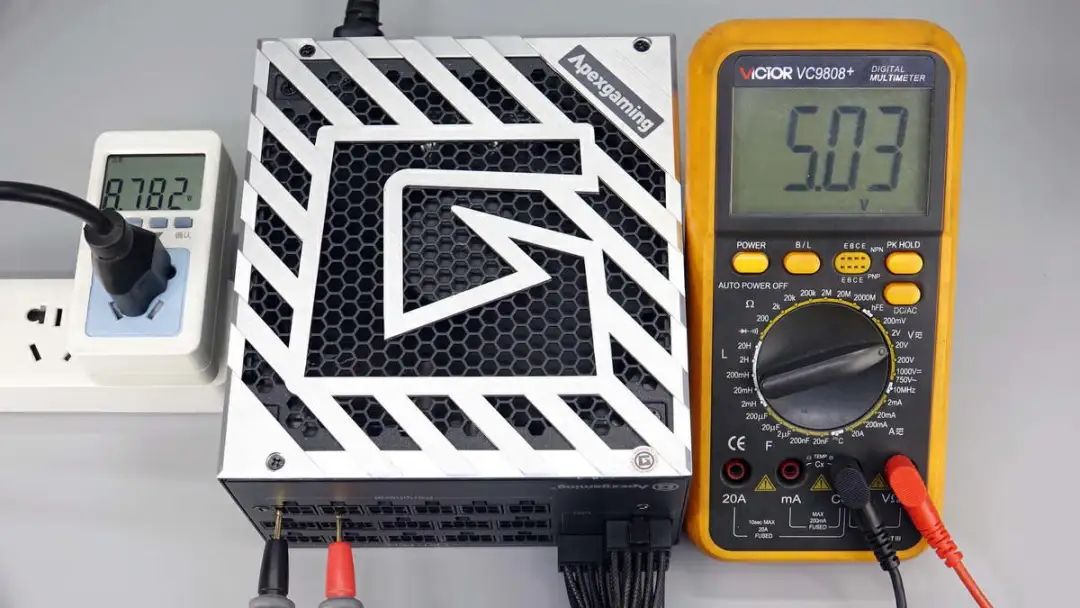

测得5V输出电压为5.03V。
艾湃电竞 ODIN 1650W白金牌电源拆解
看完了这款电源的外观和配件展示，下面就进行拆解，看看电源内部的用料和设计。

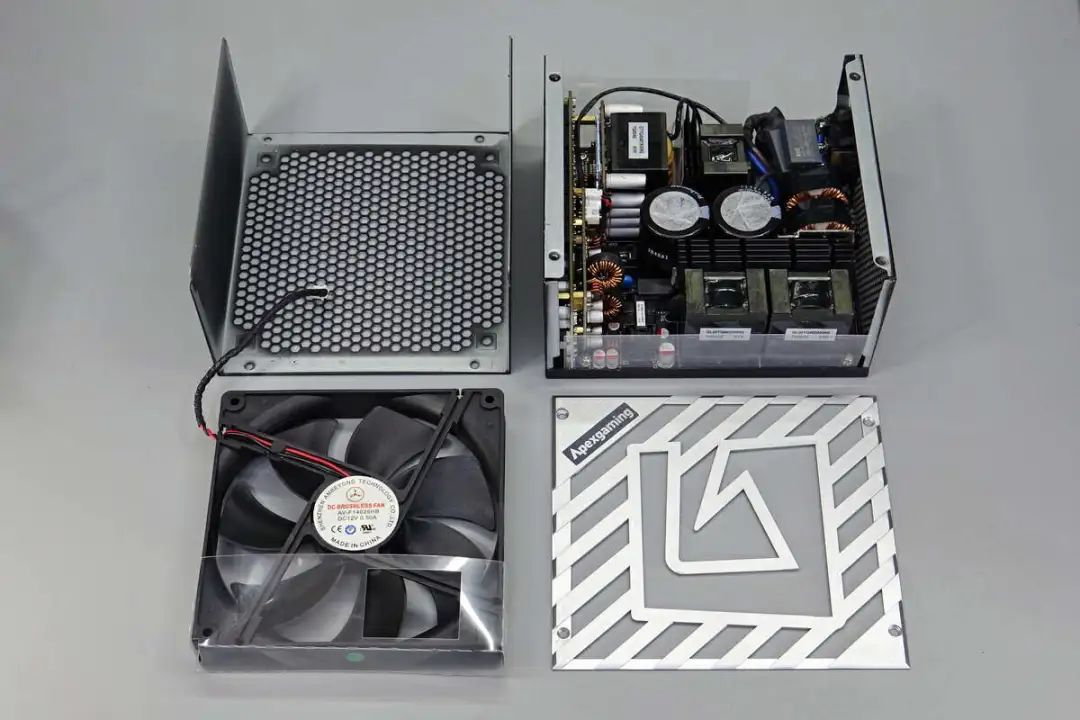

首先拧开固定螺丝，拆开电源外壳，拆下风扇和装饰格栅。
风扇固定一块挡风板，用于提升散热效果。

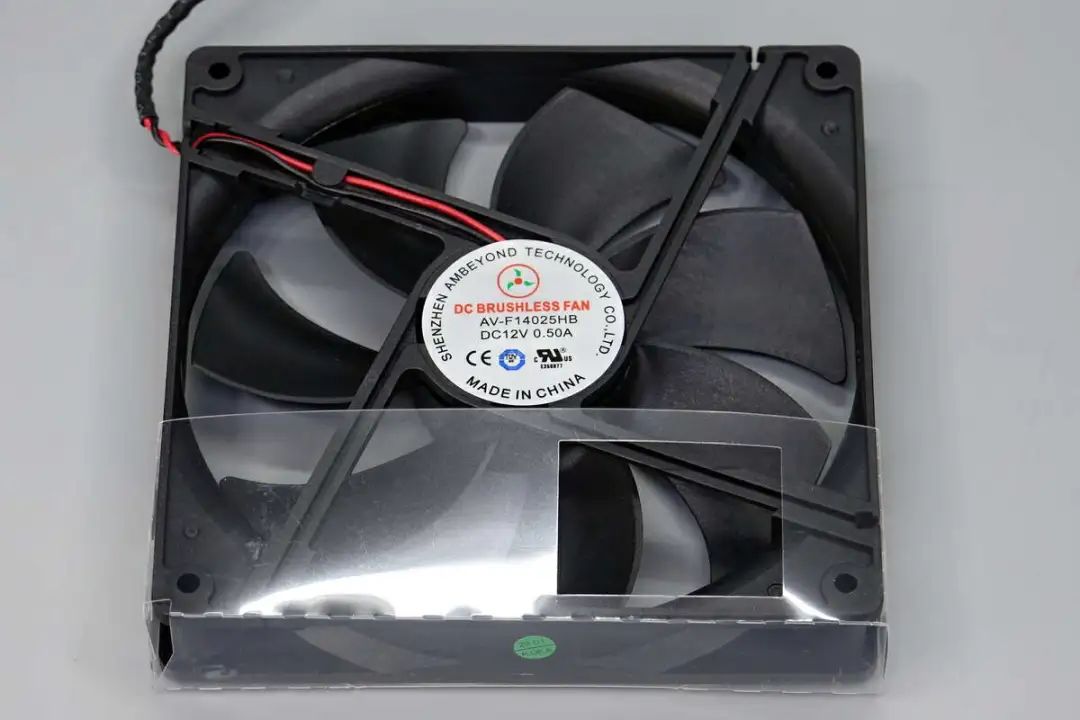

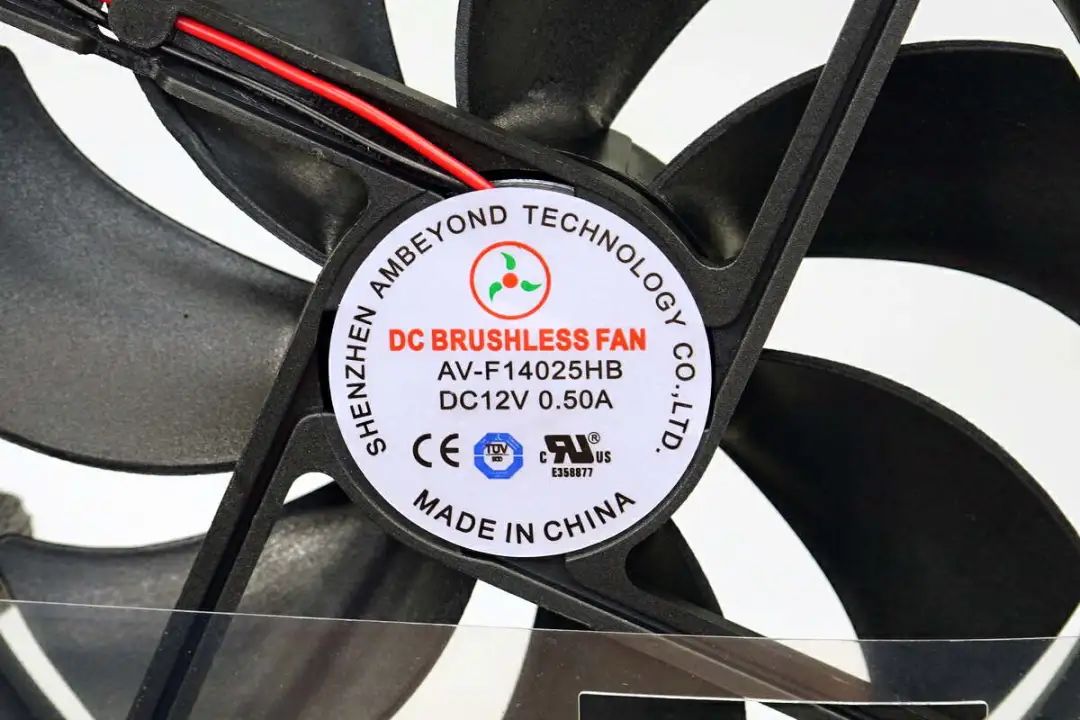

散热风扇来自深圳市志誉科技，为14025尺寸，规格为12V0.5A。

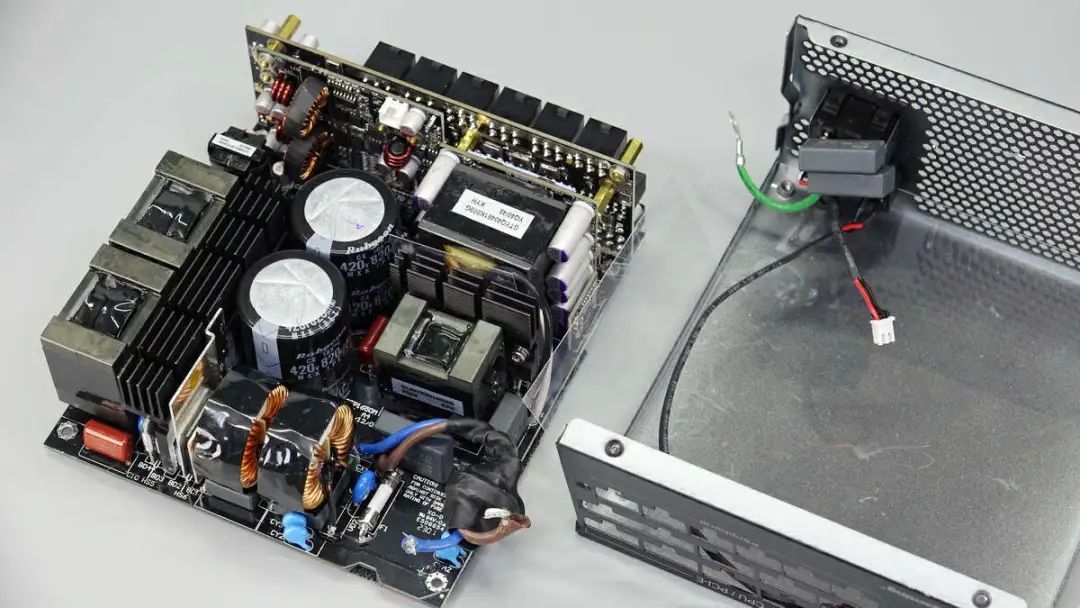

焊接拆下电源插座与PCBA模块的连接，分离电源PCBA模块与外壳。

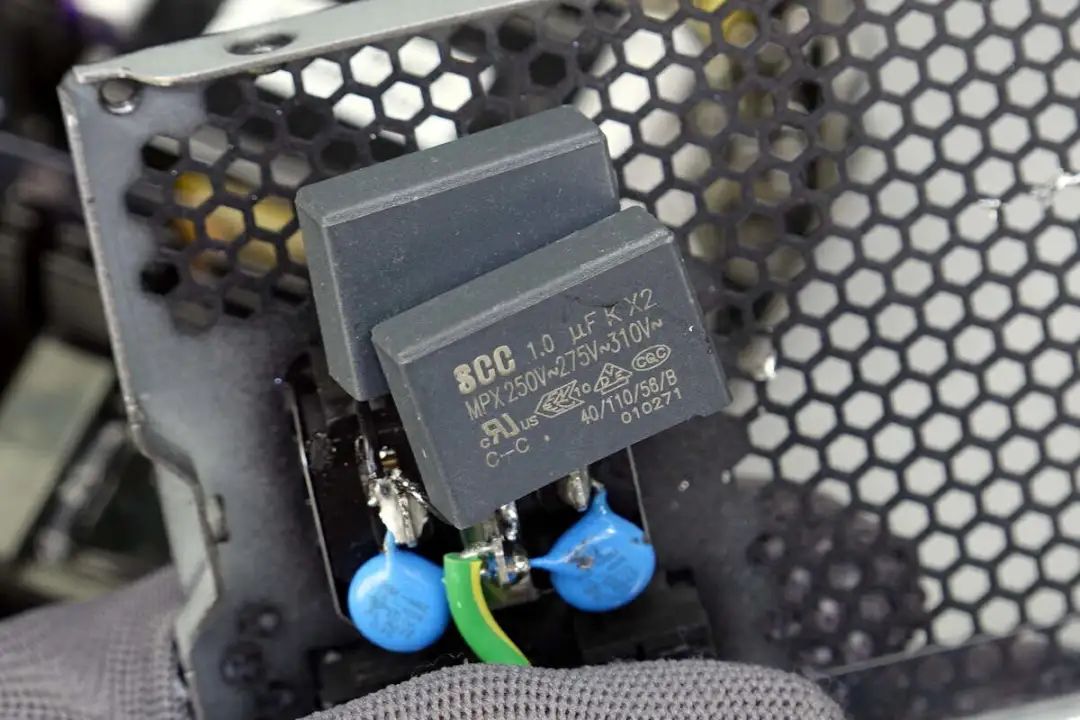

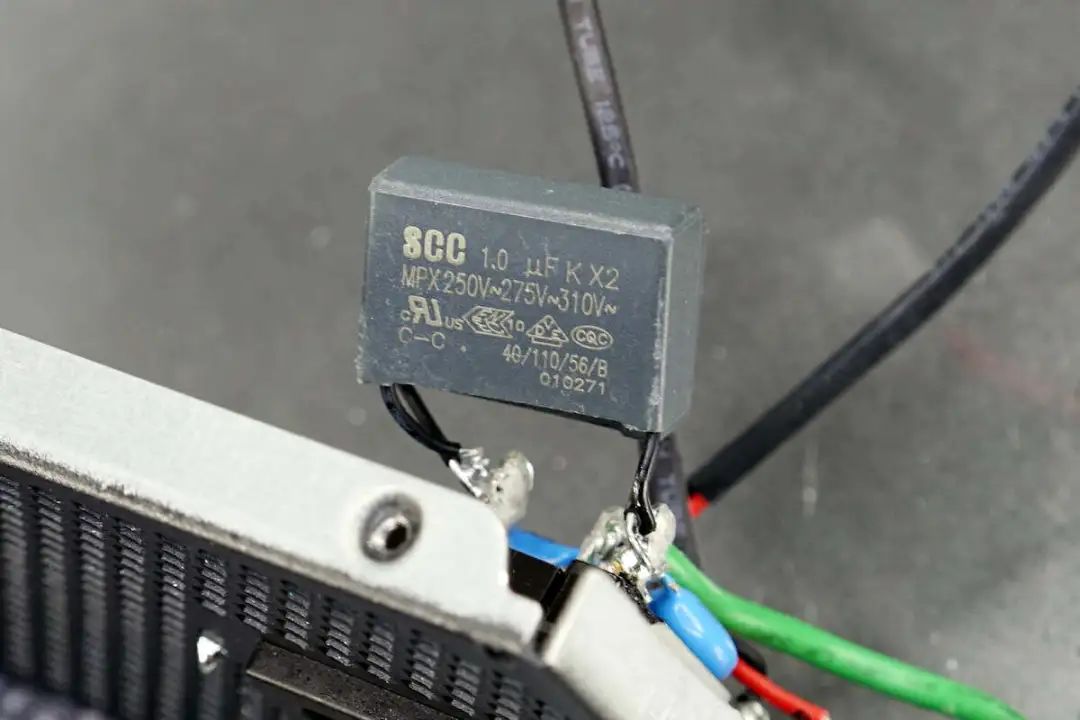

电源输入端X2安规电容来自SCC实全电子，规格为1μF。
背面还焊接一颗相同规格的X2安规电容。

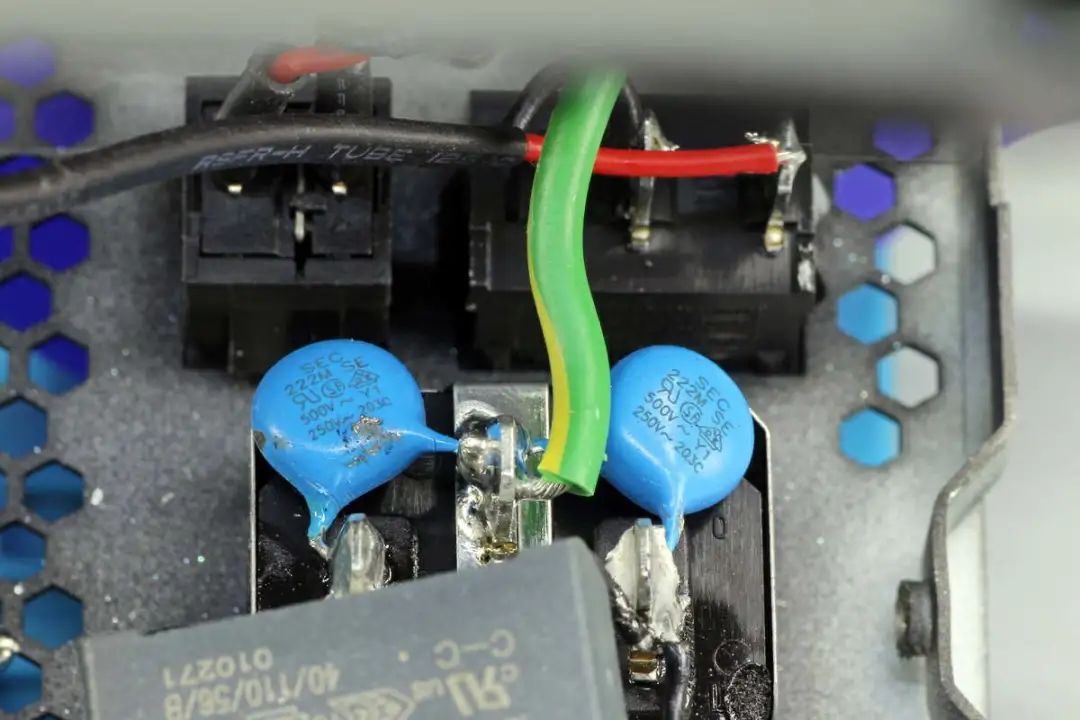

两颗蓝色Y电容分别焊接在火线地线，零线地线之间。

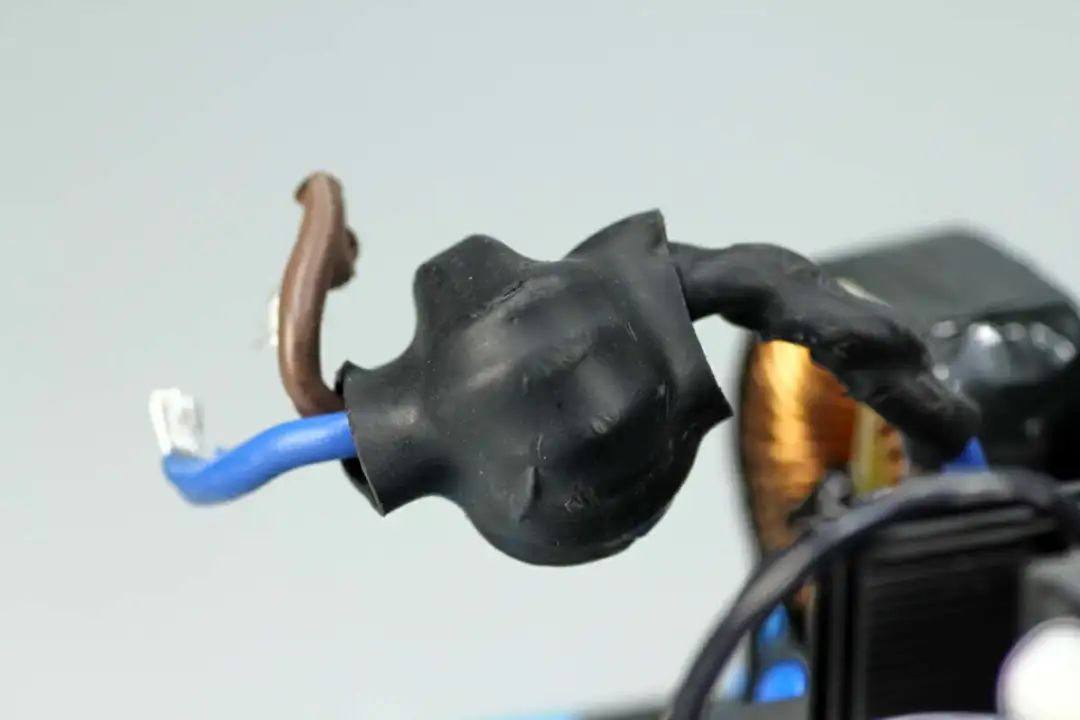

交流连接线穿过磁环抑制高频干扰。

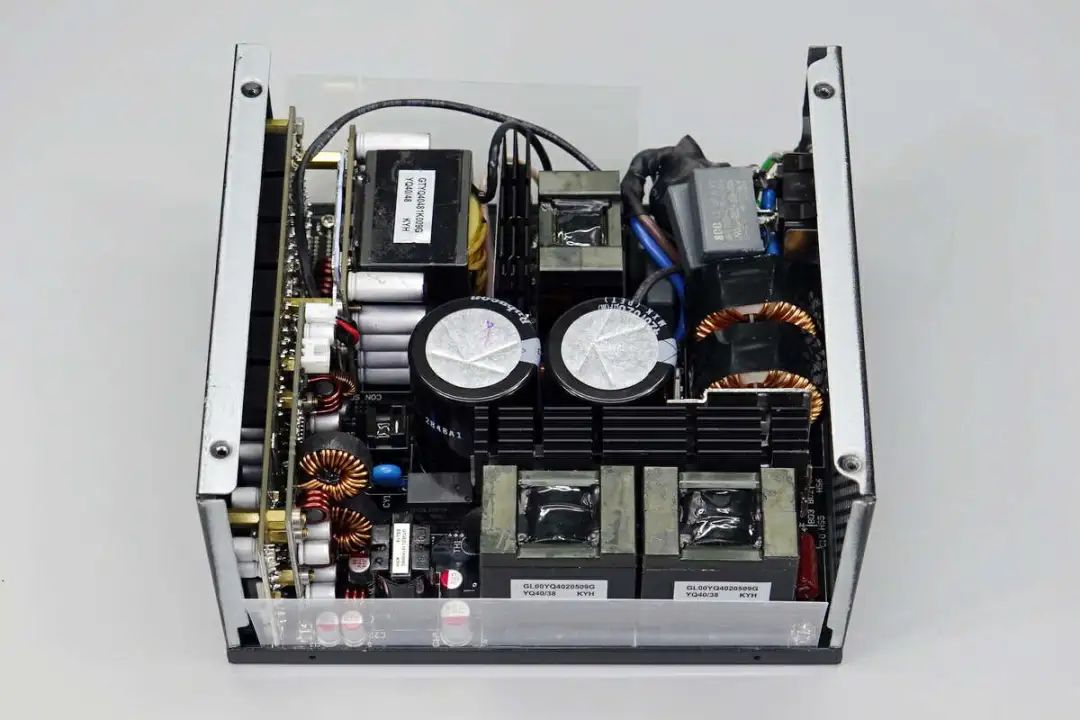

PCBA模块固定在金属外壳内部，底部通过塑料片绝缘。

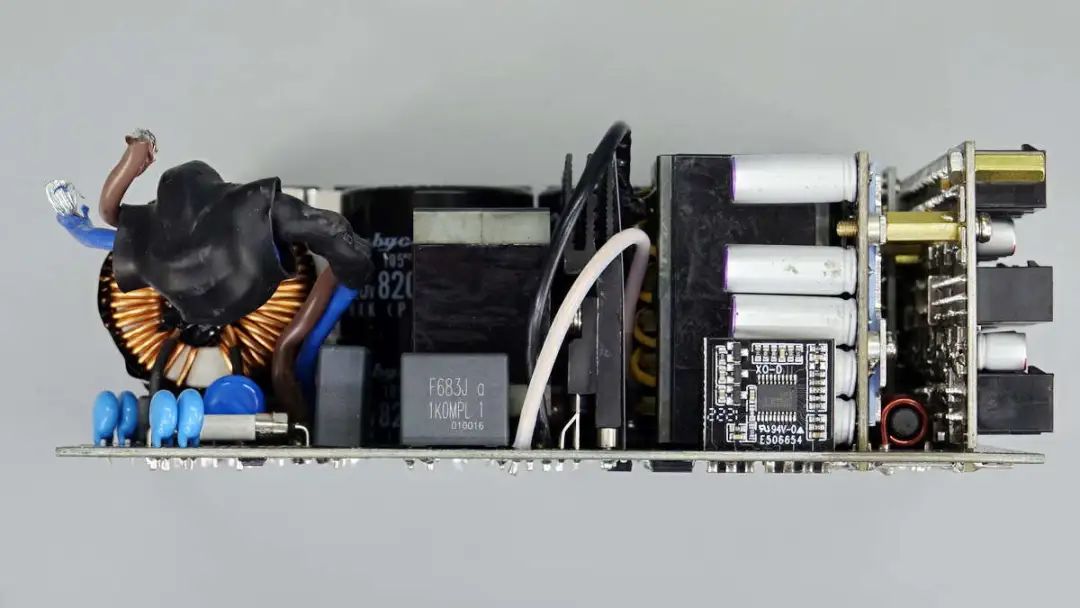

PCBA模块侧面一览，并排布置两个PFC升压电感，这款电源采用交错PFC。

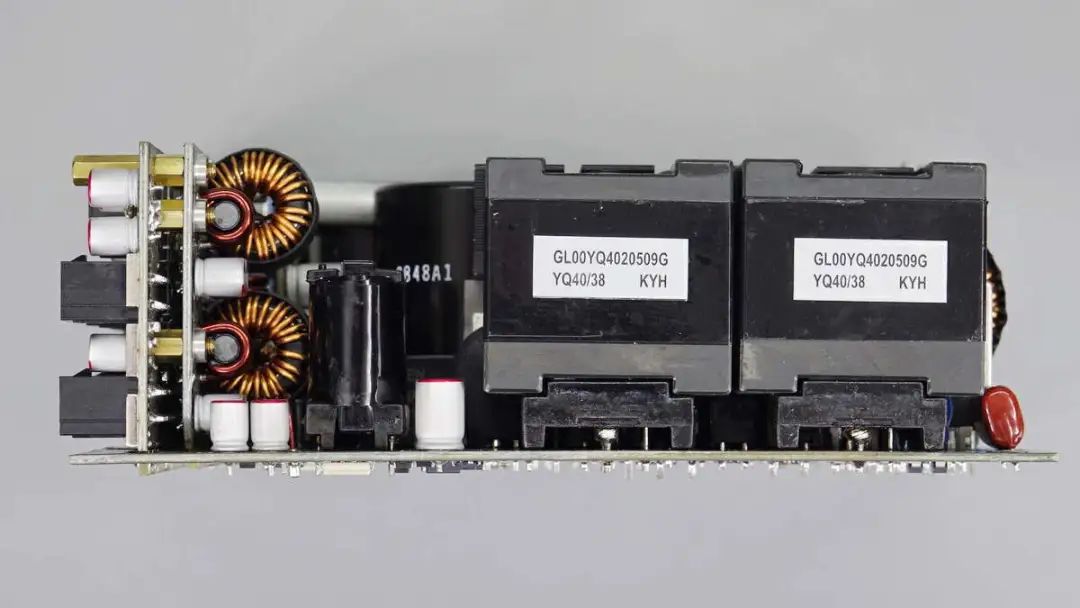

另一面是LLC谐振电感和变压器。

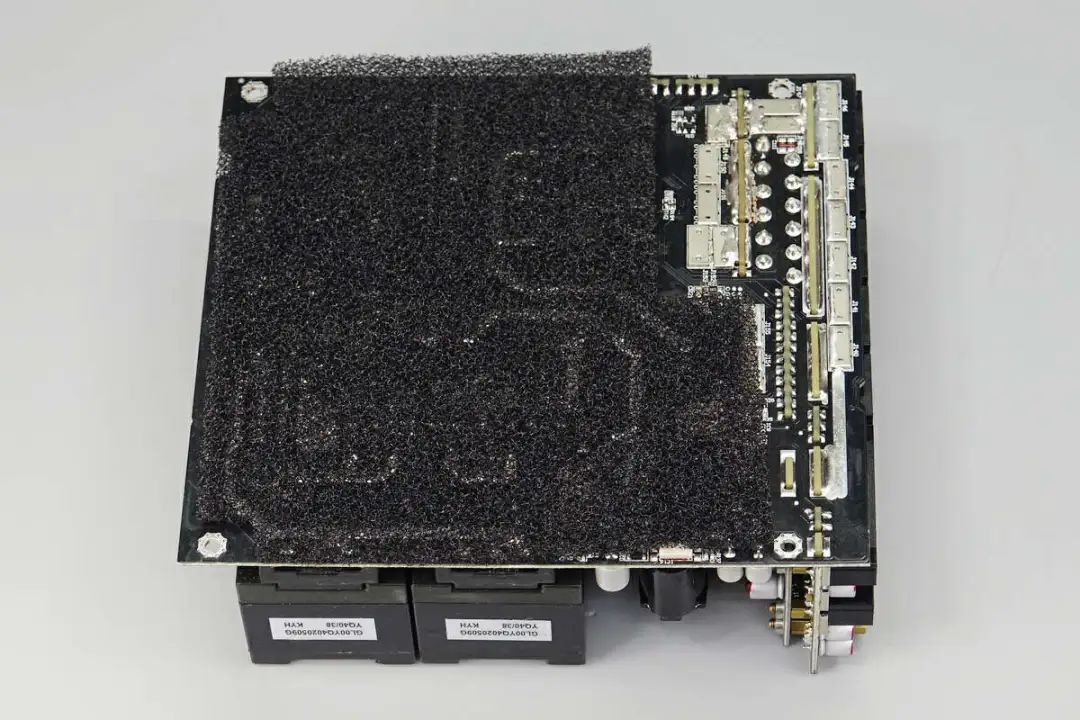

PCBA模块背面覆盖防虫海绵。

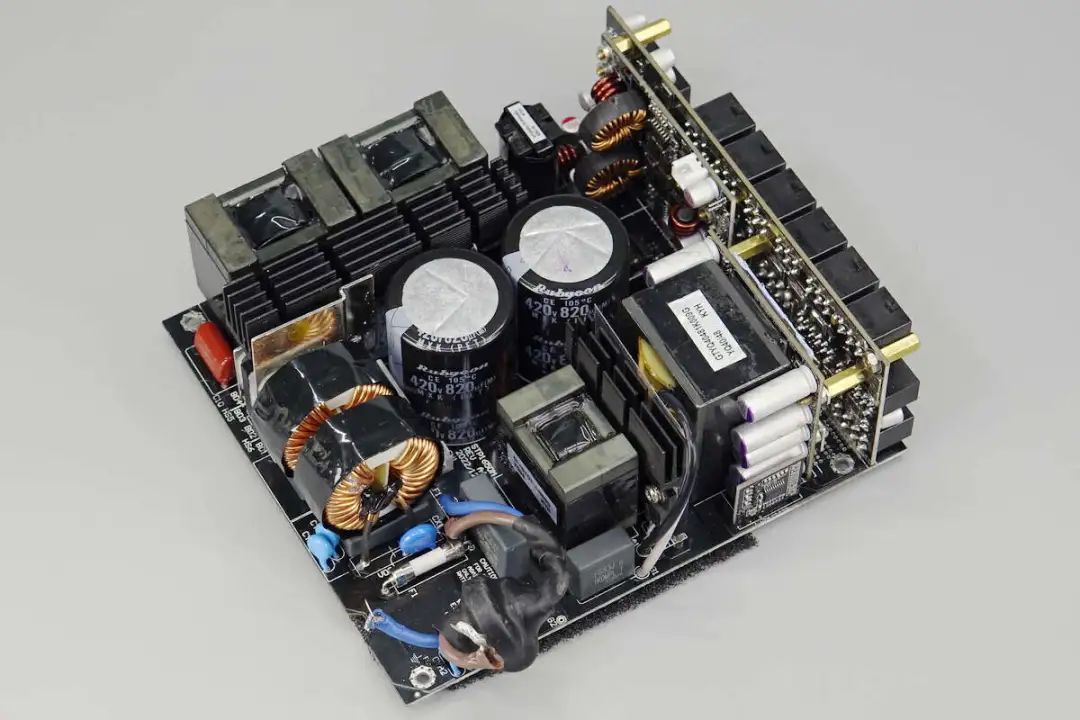

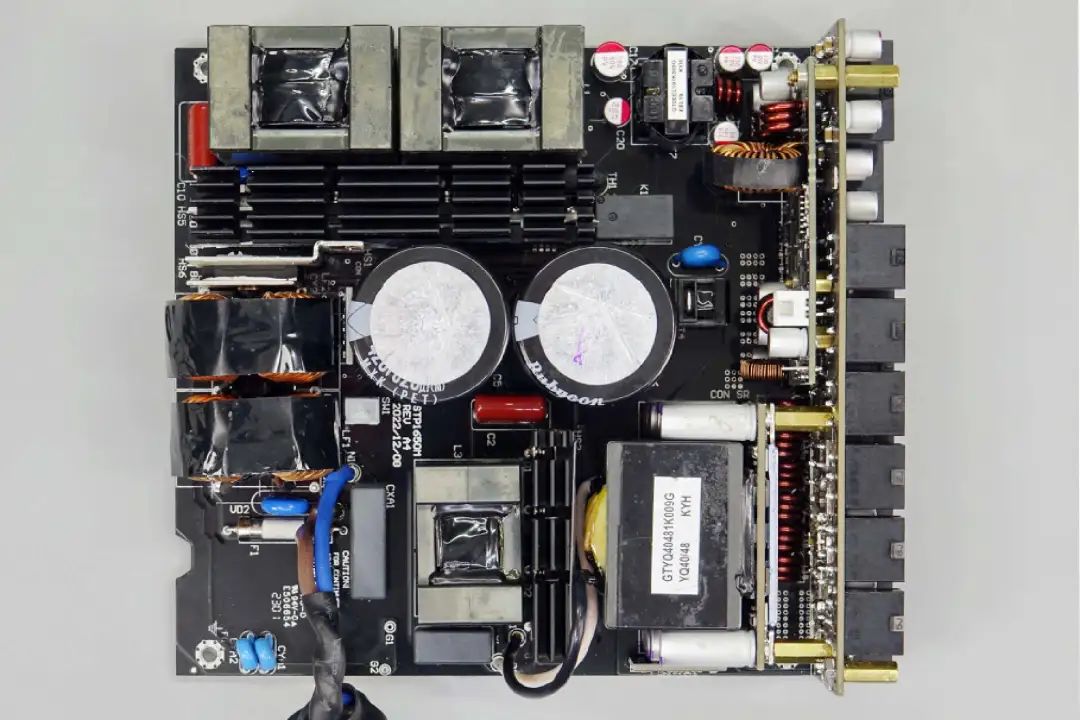

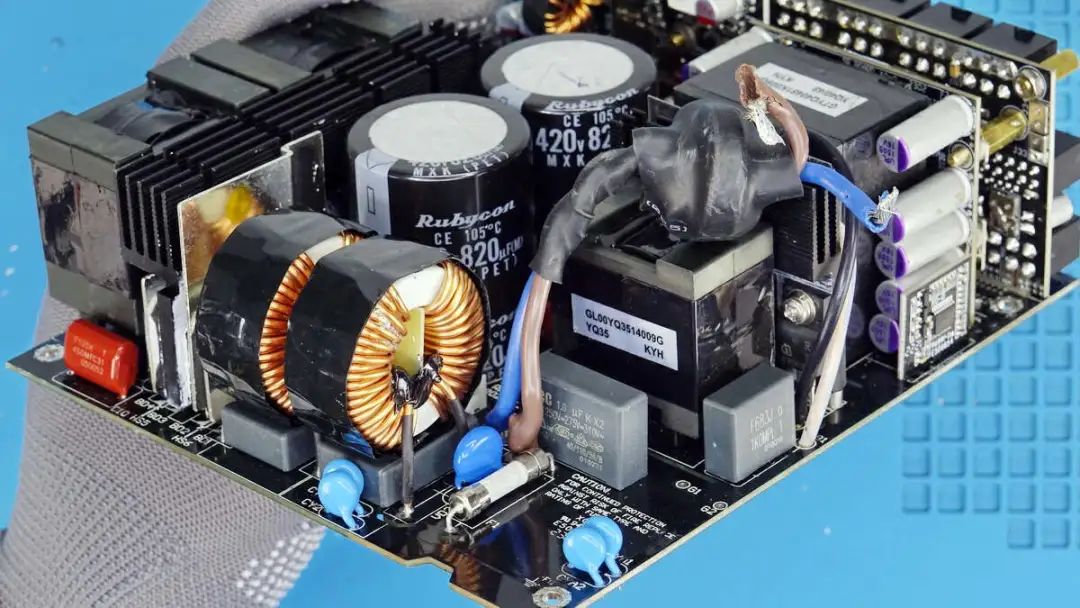

PCBA模块正面一览，左侧焊接两级共模电感，上方散热片为整流桥，PFC开关管，PFC整流管。散热片上方为两颗PFC升压电感，右侧为待机电源部分。中间为两颗高压滤波电容，下方是LLC谐振电感，谐振电容，LLC开关管和变压器。右侧为输出插座小板。

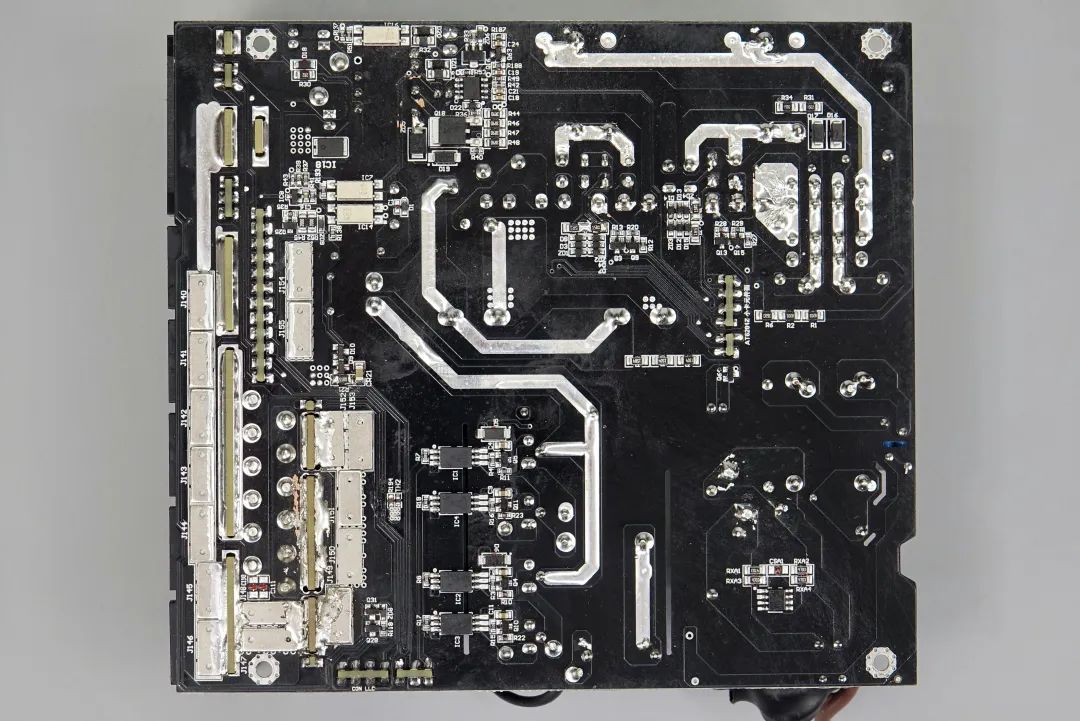

PCBA模块背面一览，大电流走线露铜加锡，增加载流量。背面焊接X电容放电芯片，隔离光耦和待机电源元件。

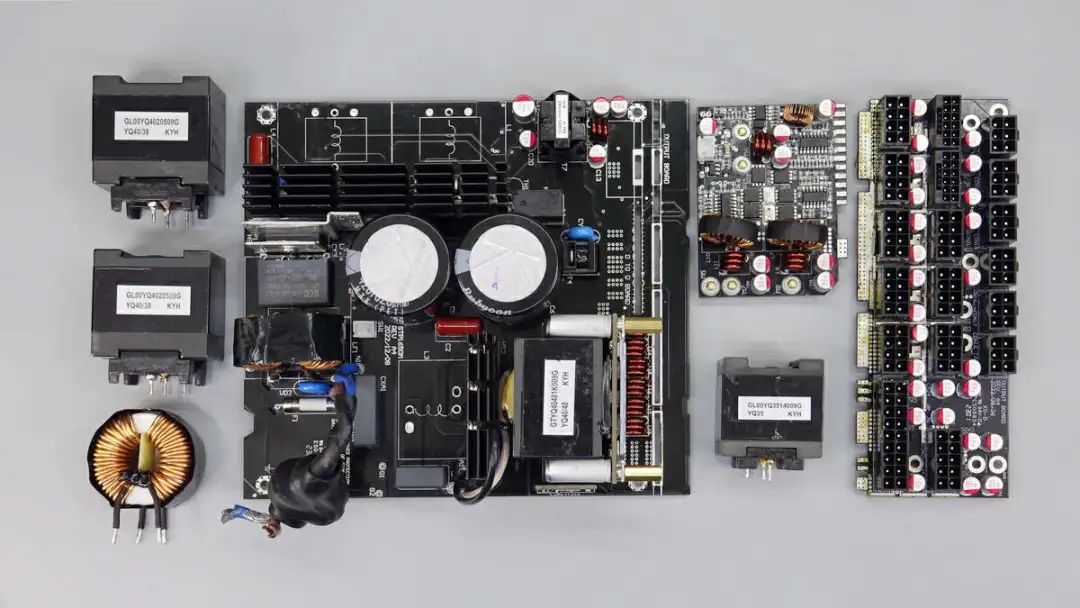

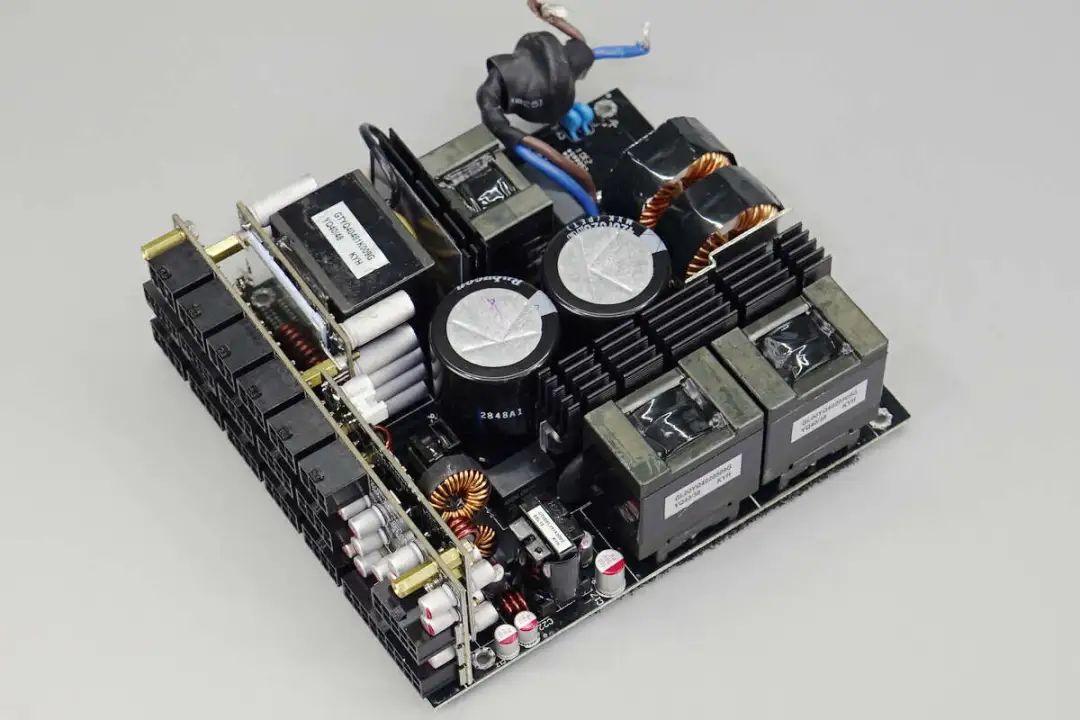

拆下共模电感，PFC升压电感，谐振电感，3.3/5V降压小板和输出插座小板。通过对PCBA模块的观察发现，这款电源采用交错PFC，全桥LLC架构搭配同步整流。下面我们从输入端开始了解各个器件的信息。

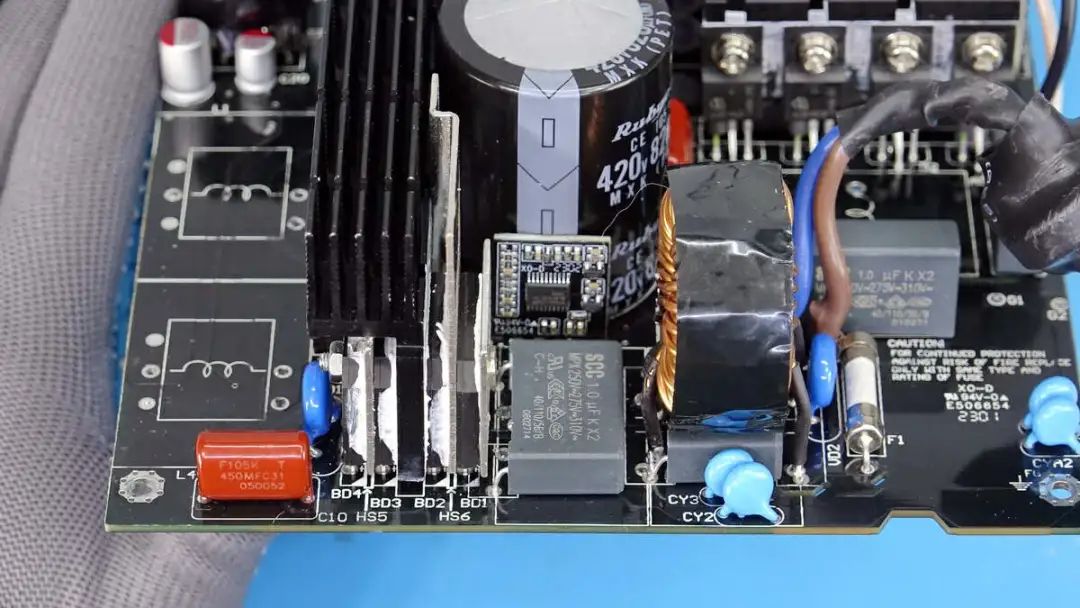

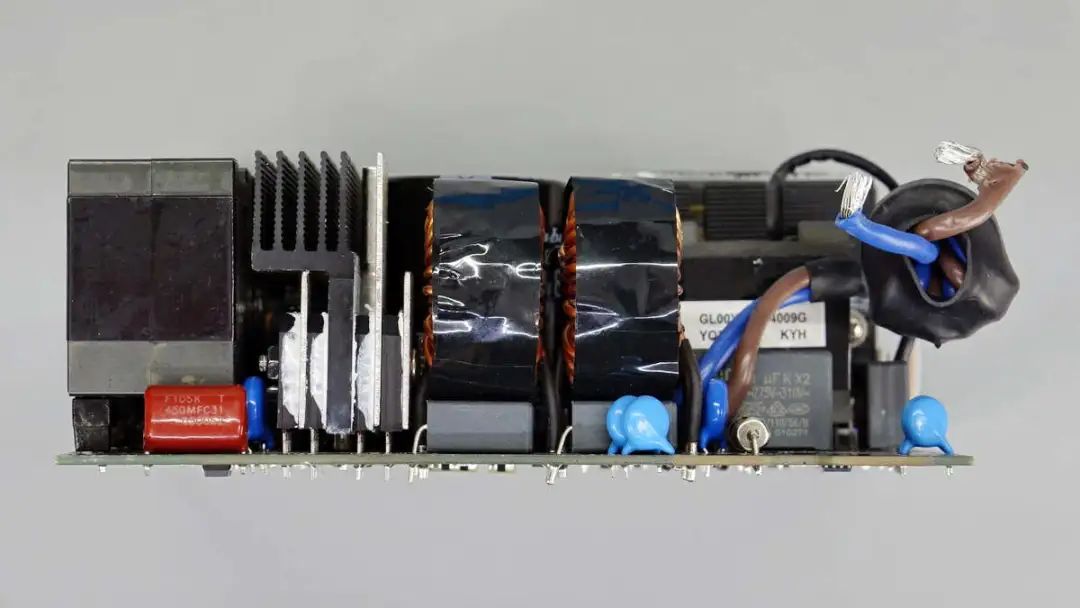

PCBA模块侧面一览，右侧向左焊接保险丝，压敏电阻，共模电感和X2安规电容，整流桥和PFC升压电感。

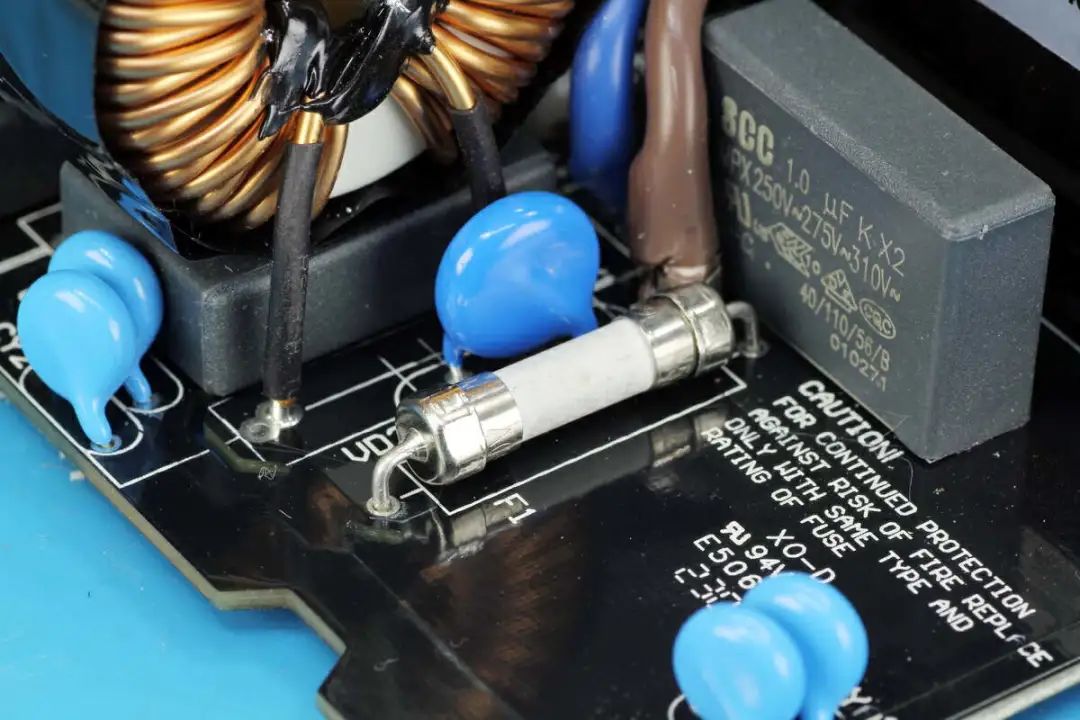

电源输入端焊接保险丝。
交流输入端焊接一颗X2电容放电芯片。

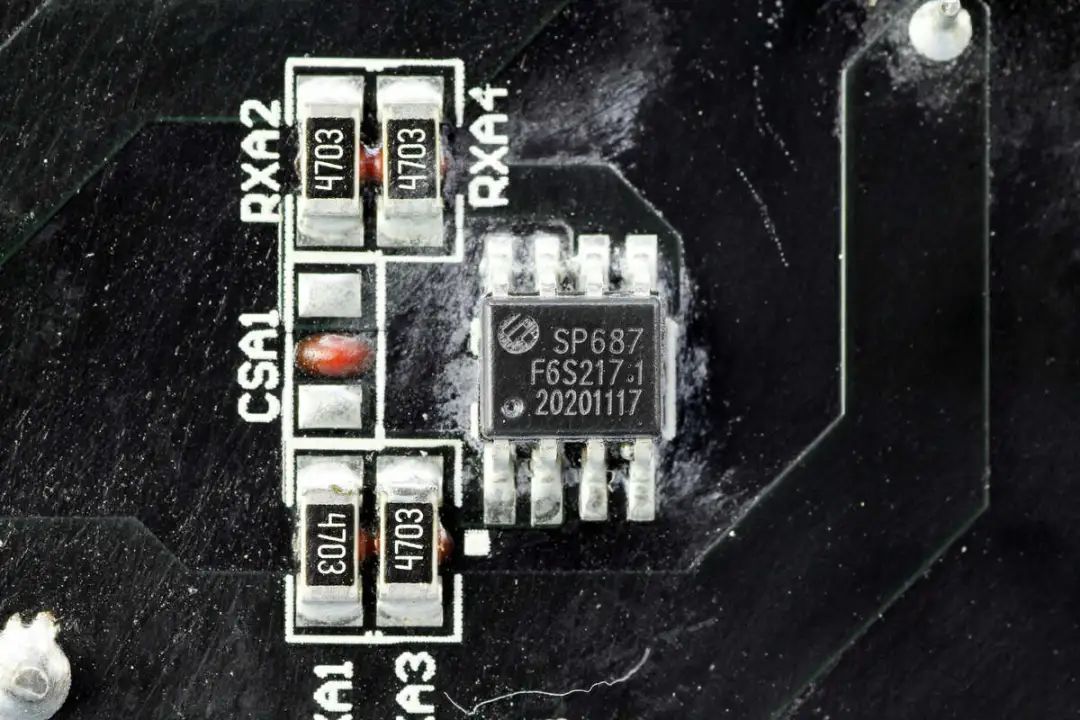

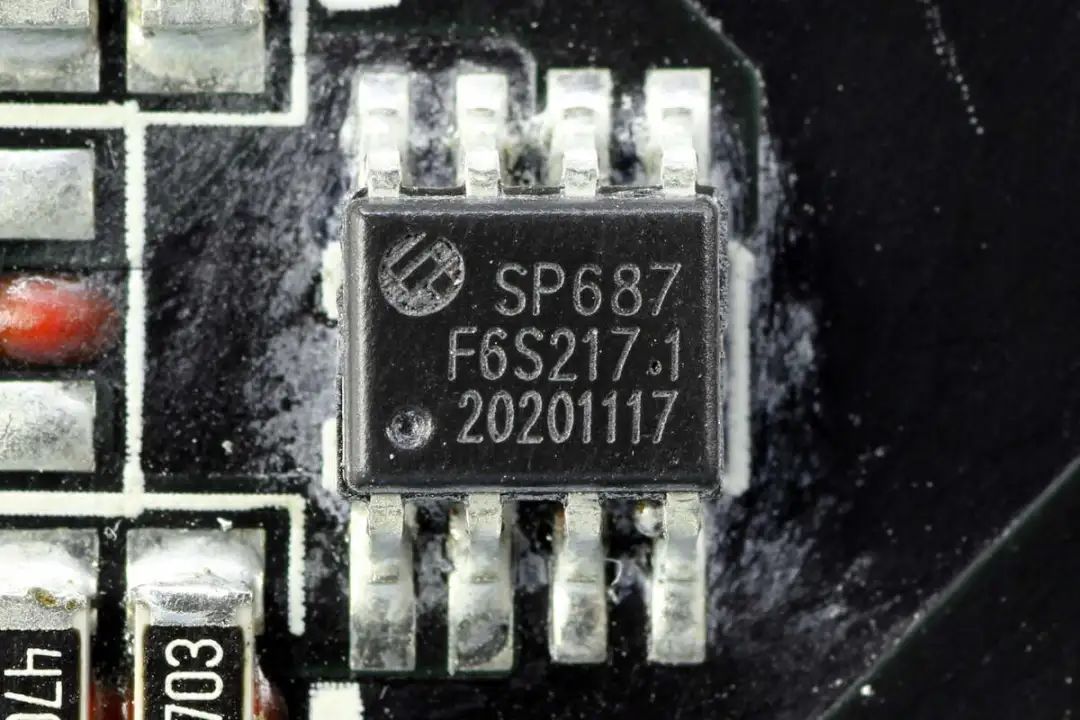

X2安规电容放电芯片来自擎力科技，型号SP687，当切断AC供电时，芯片通过连接的电阻自动为X2电容放电，消除放电电阻的功率损耗。

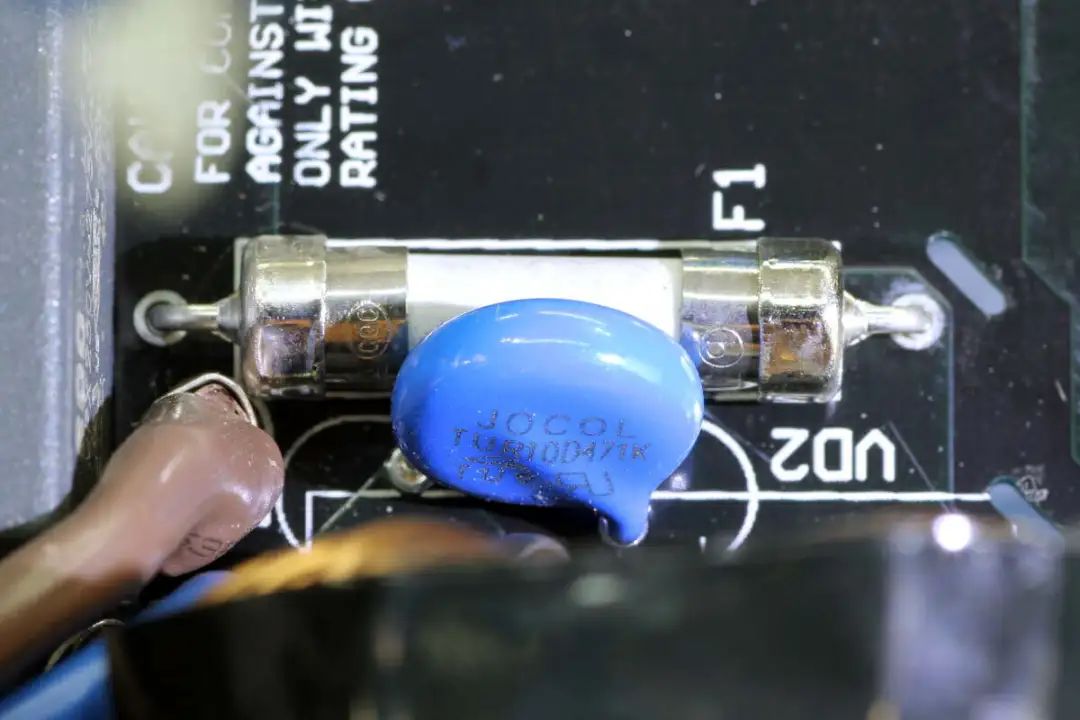

保险丝为直插式瓷管保险丝。

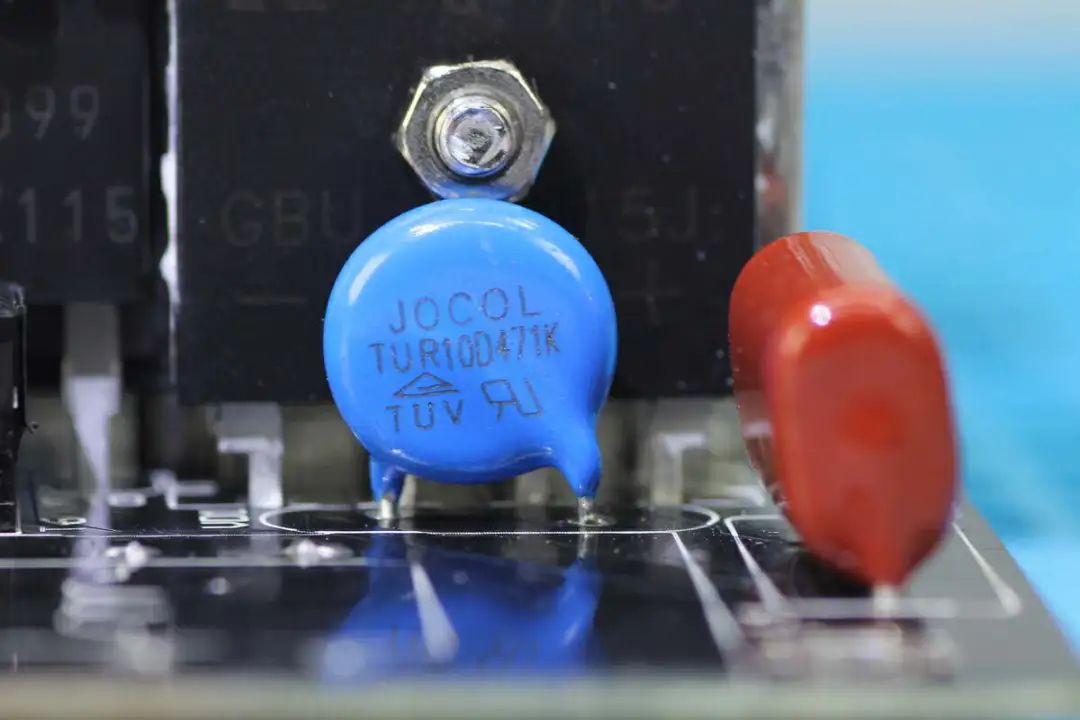

压敏电阻来自JOCOL嘉科，型号TUR10D471K，用于浪涌保护。

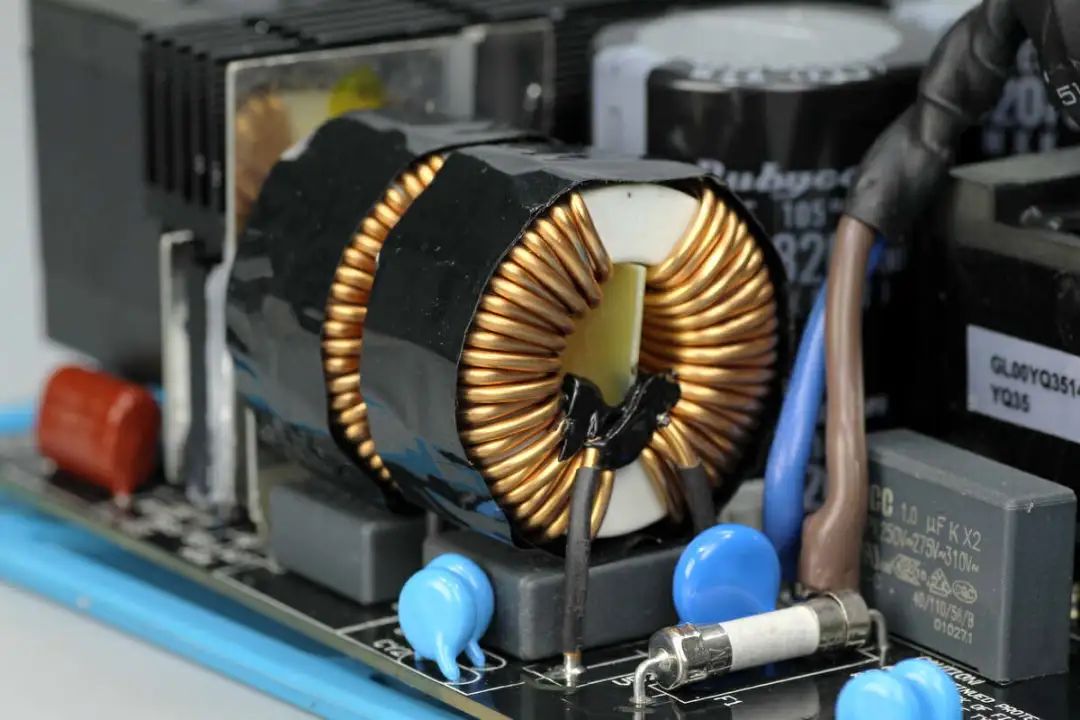

两级共模电感采用漆包线绕制，内部胶水固定电木板绝缘，底部焊接安规X2电容，充分利用空间。

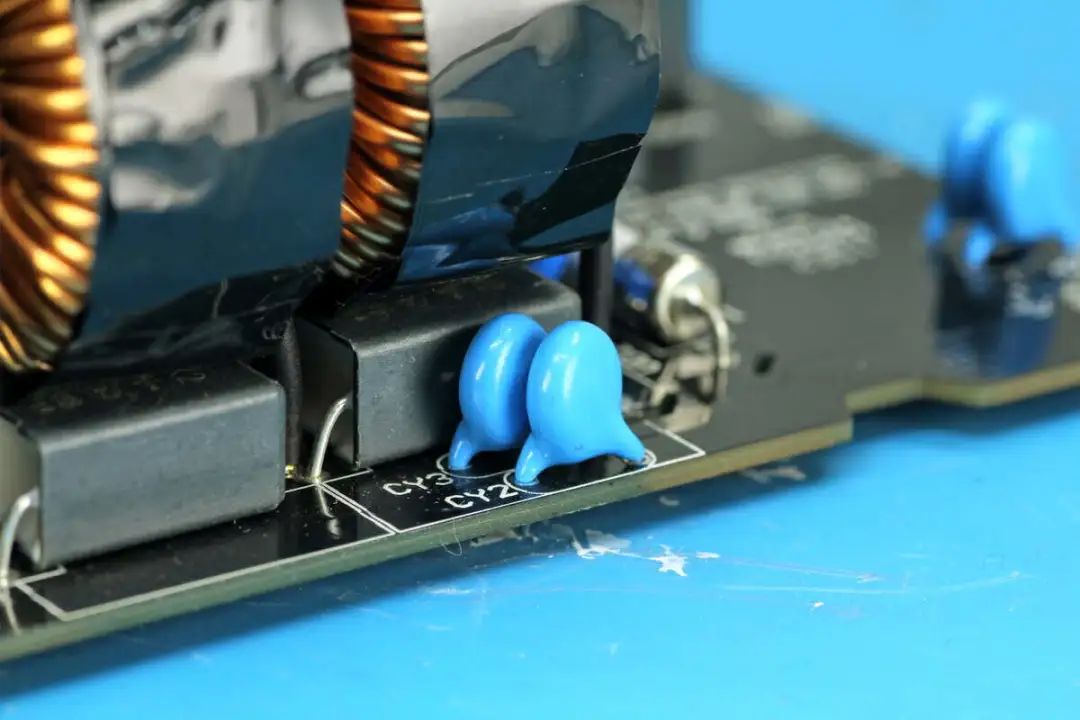

两颗蓝色Y电容特写。
侧面焊接两颗PFC升压电感，为交错式PFC。

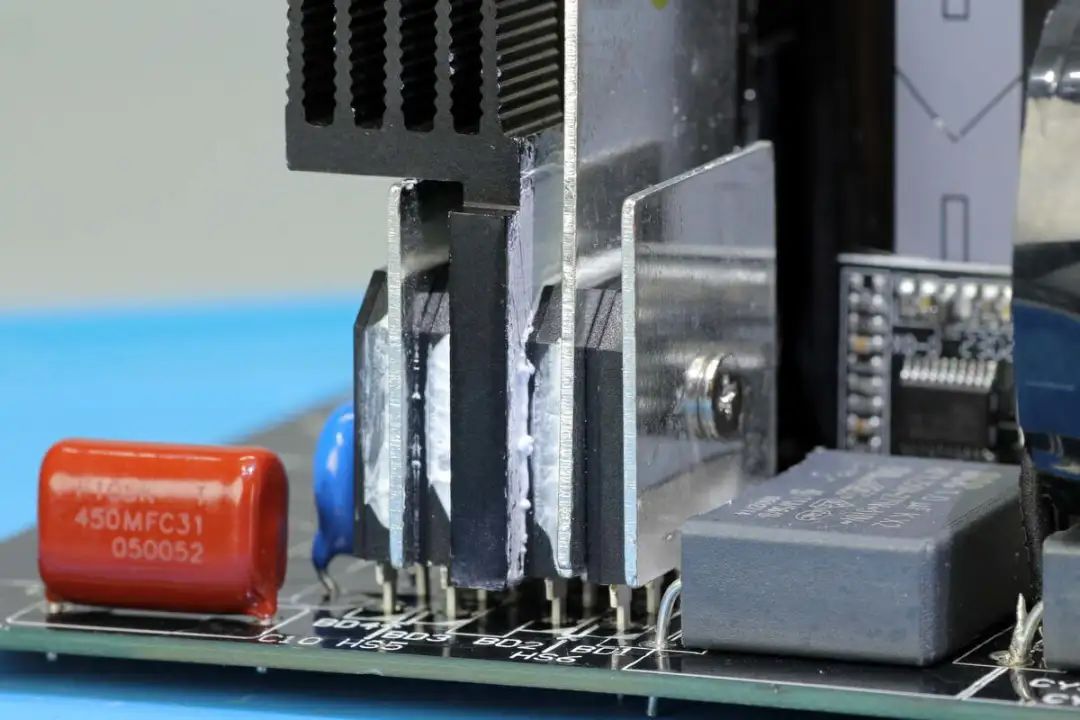

四颗整流桥并联用于输入整流，整流桥涂有硅脂增强导热，并采用铝片散热。

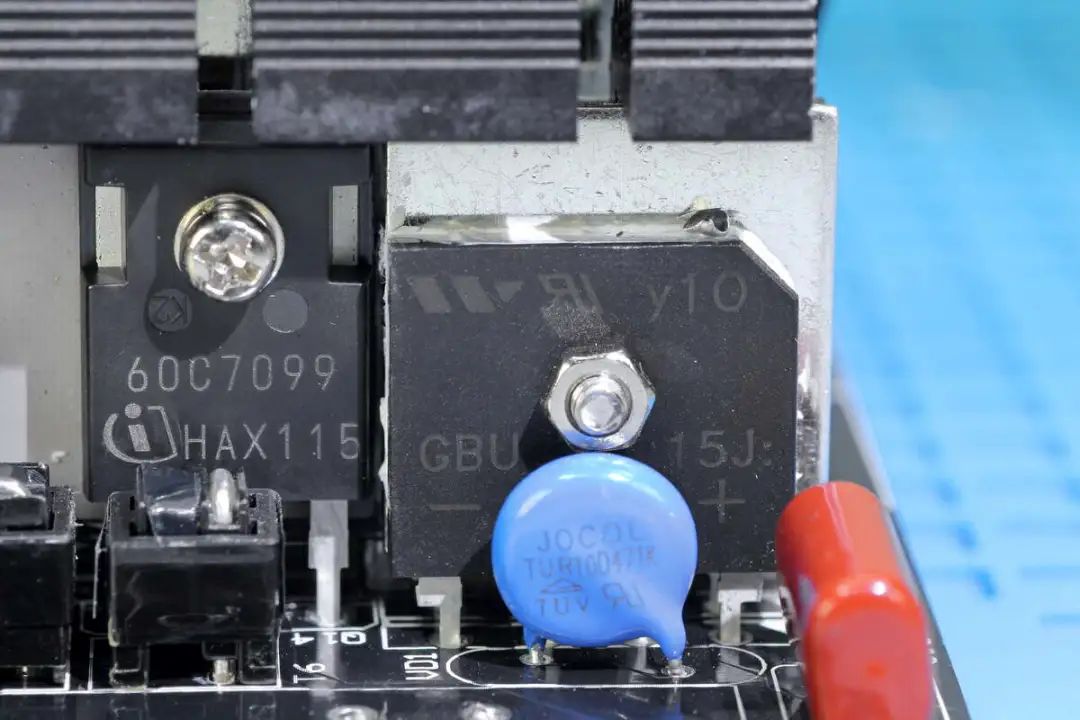

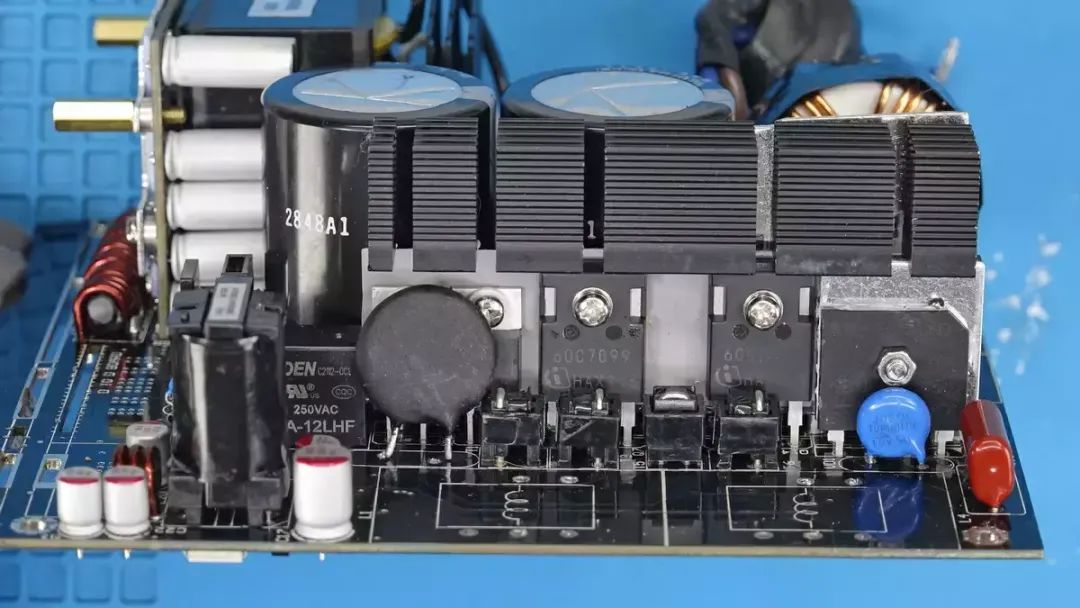

整流桥，PFC开关管，碳化硅二极管，热敏电阻和继电器一览。
整流桥来自Willas威伦，型号GBU15J，是一颗15A 600V的整流桥。
压敏电阻来自JOCOL嘉科，型号TUR10D471K，用于浪涌保护。
在主电容旁焊接一块小板。

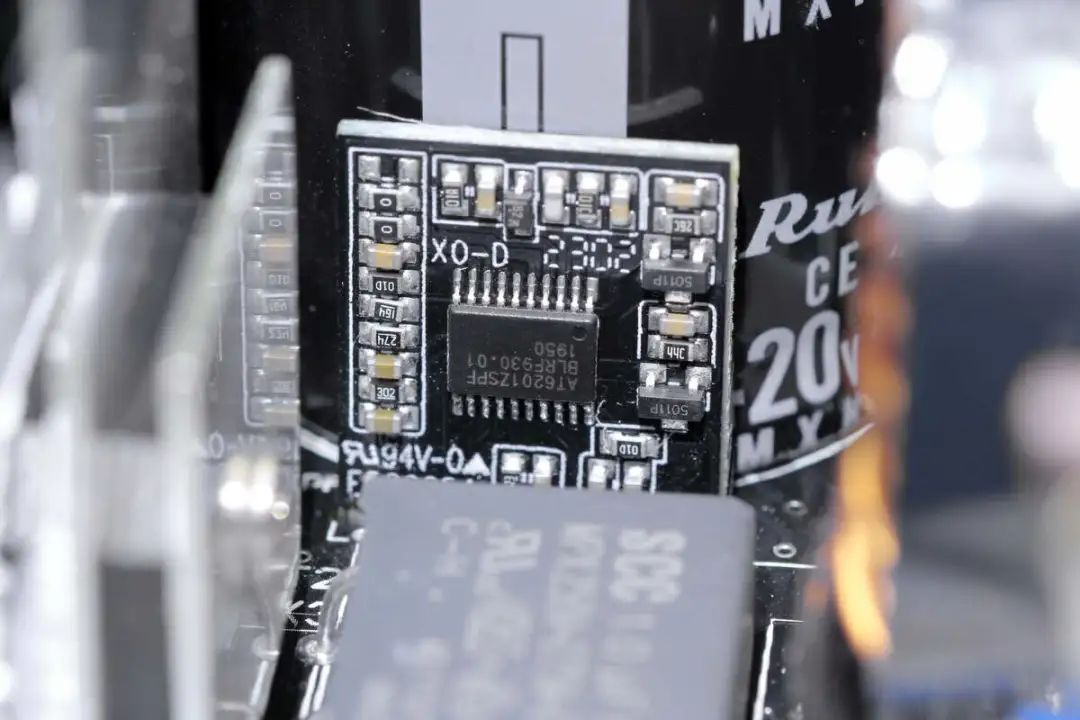

PFC控制器焊接在垂直小板上。

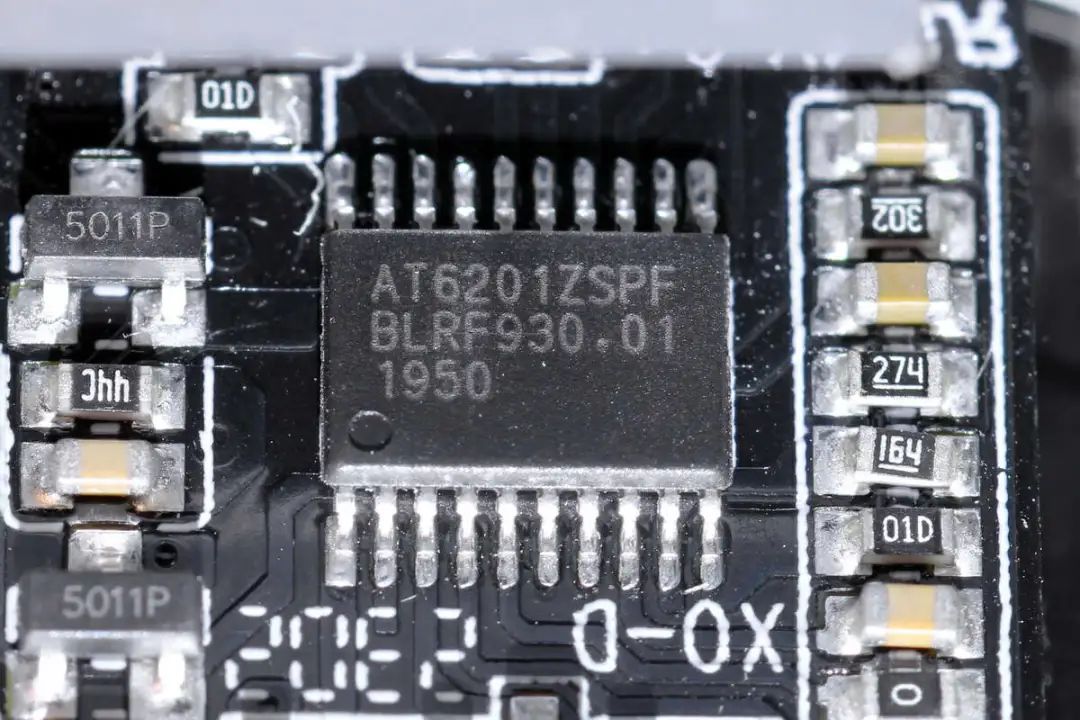

PFC控制器来自APLUSTEK虹原科技，型号AT6201Z，是一颗交错式PFC控制器，支持CRM和CCM工作模式。

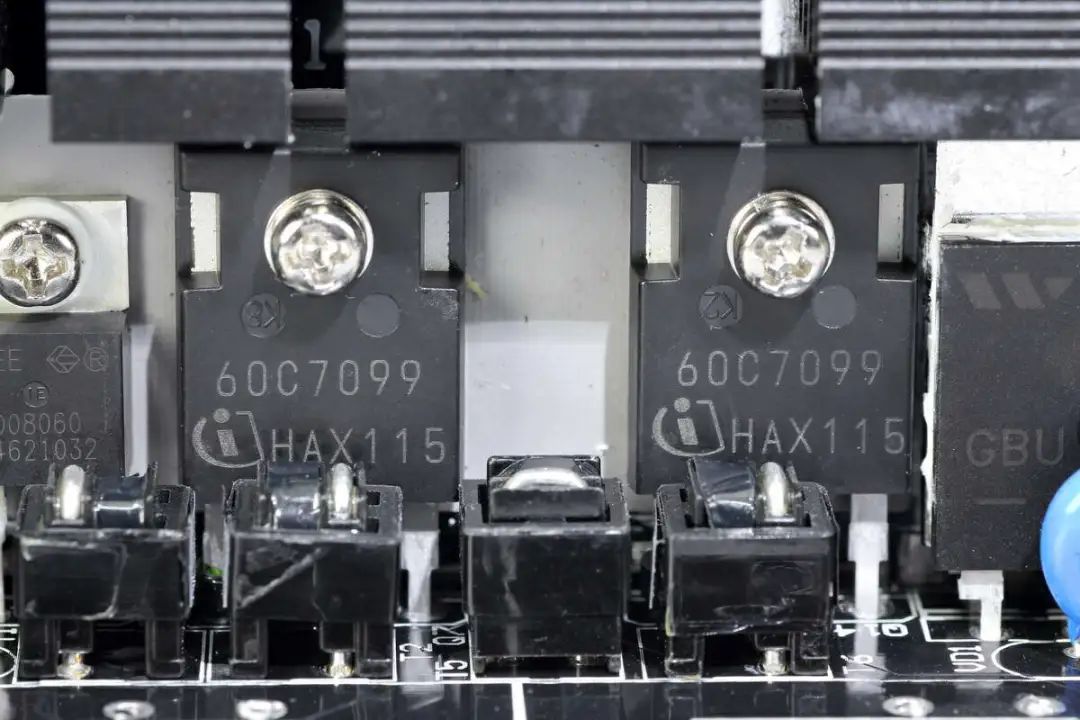

PFC开关管来自英飞凌，型号IPW60R099C7，为CoolMOS C7系列，NMOS，耐压650V，导阻99mΩ，采用TO247封装。

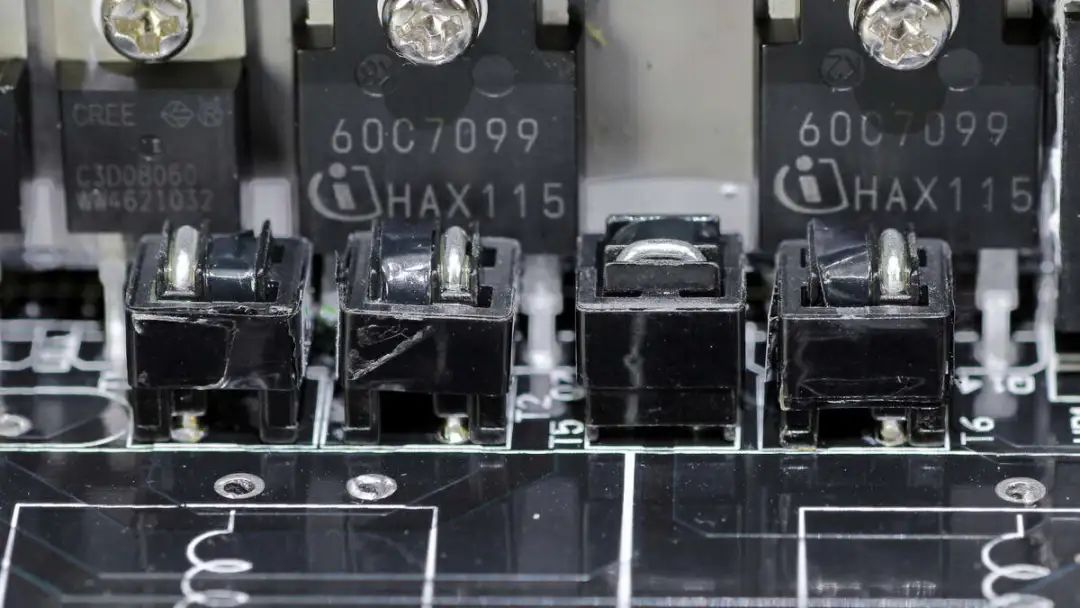

检测开关管电流的电流互感器特写。

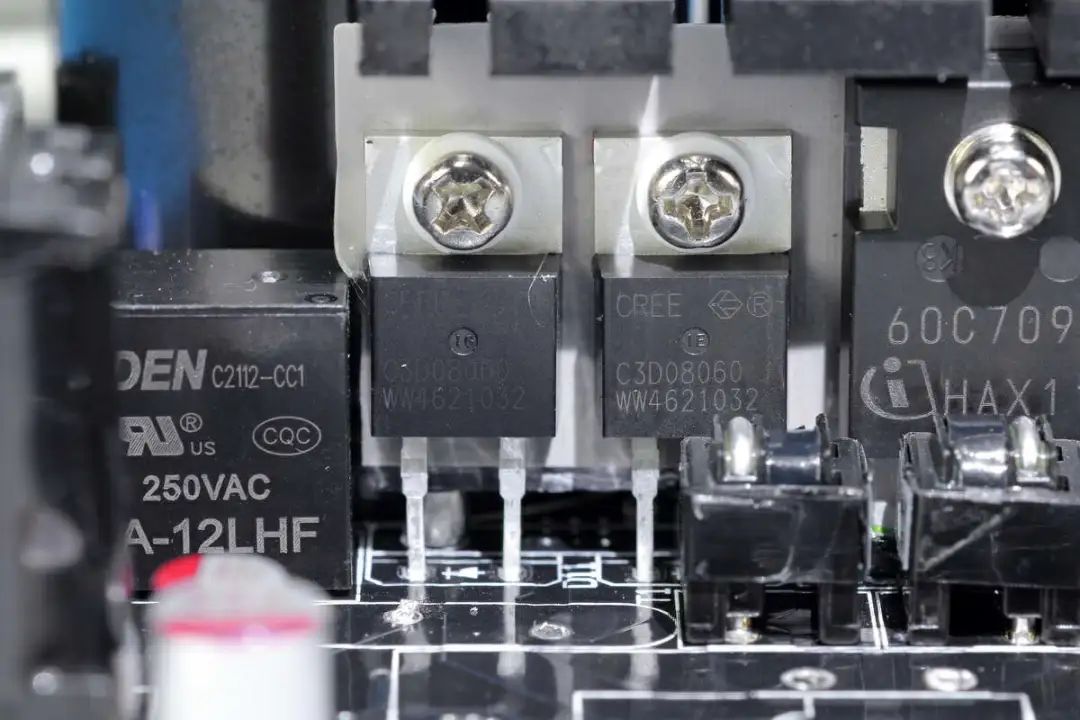

两颗碳化硅二极管来自CREE科锐，型号C3D08060A，是一颗耐压600V的碳化硅二极管，采用TO220封装。

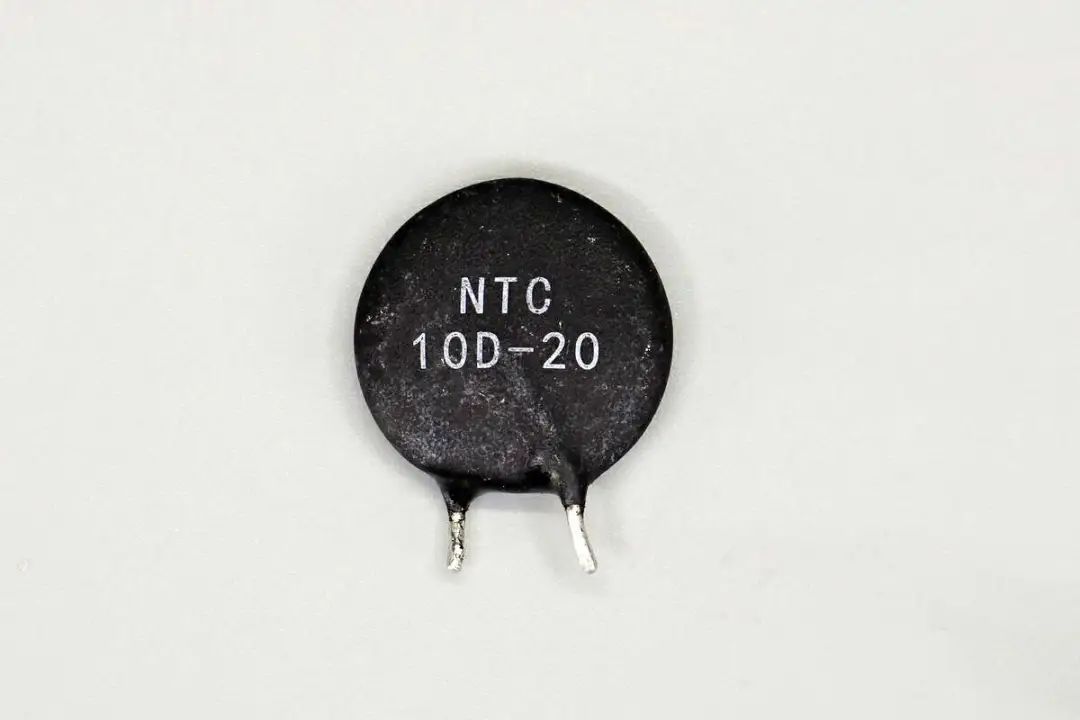

一颗NTC热敏电阻用于抑制电源上电时的浪涌电流。

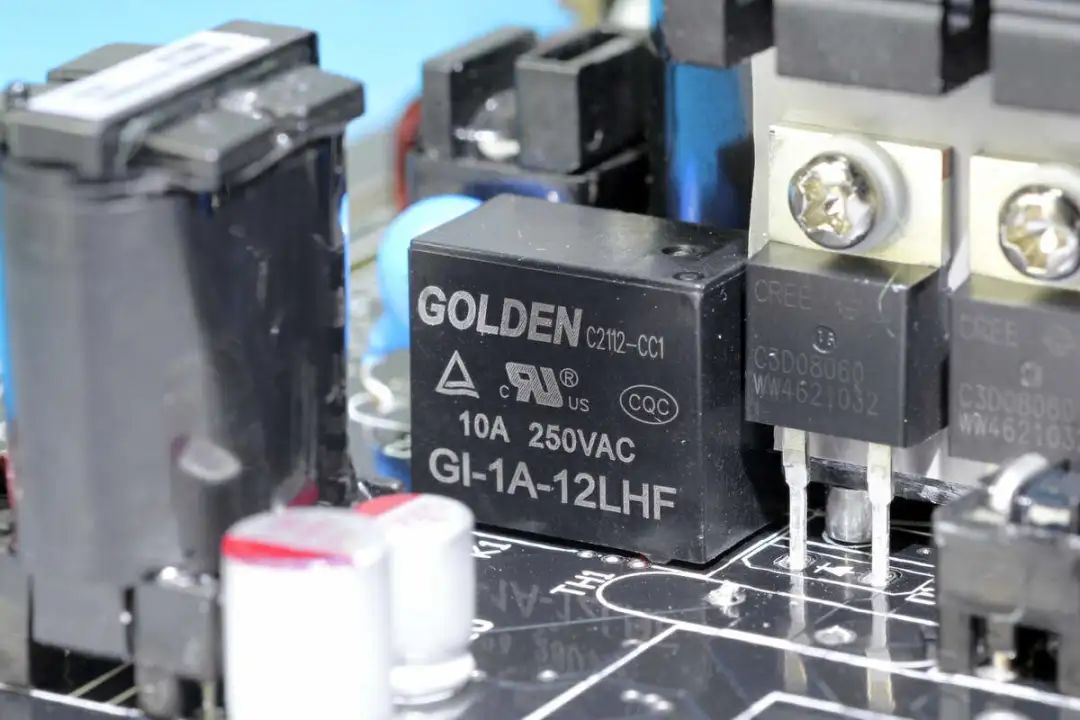

继电器来自高登，型号GI-1A-12LHF，触点电流为10A，用于在电源正常运行时短路掉NTC热敏电阻，提高效率。

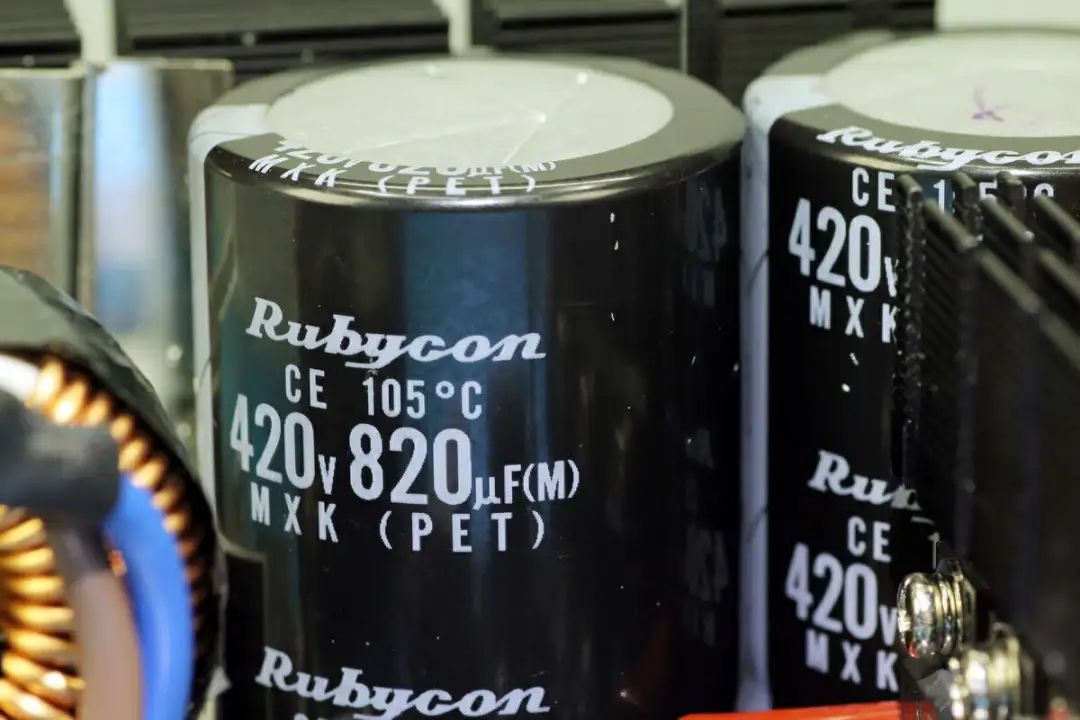

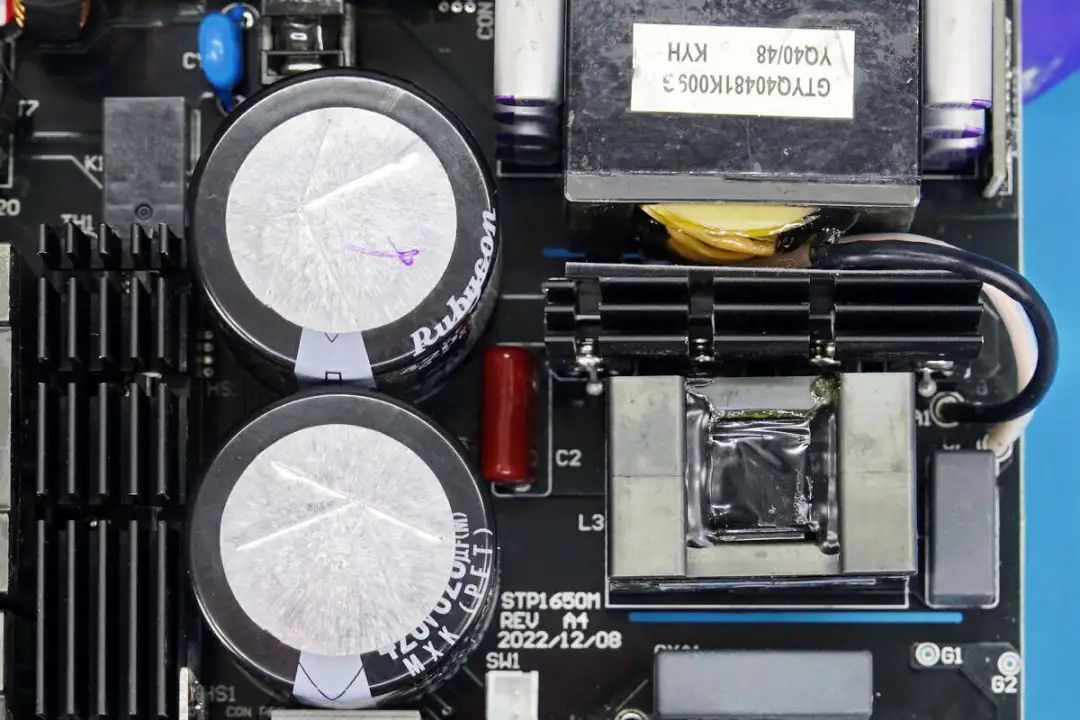

两颗高压滤波电容来自日系品牌红宝石，为MXK系列3000小时寿命电解电容，规格为420V820μF，两颗并联。

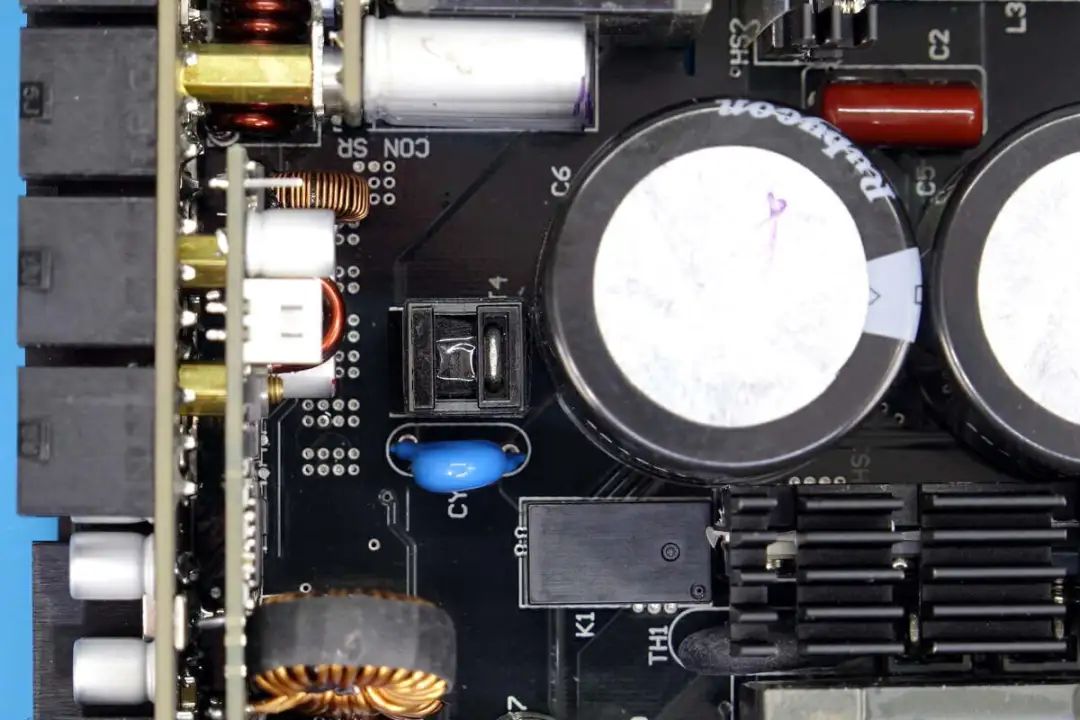

用于检测初级电流的互感器特写。
一颗红色薄膜电容用于滤波。
侧面一览，焊接谐振电容，谐振电感和变压器。

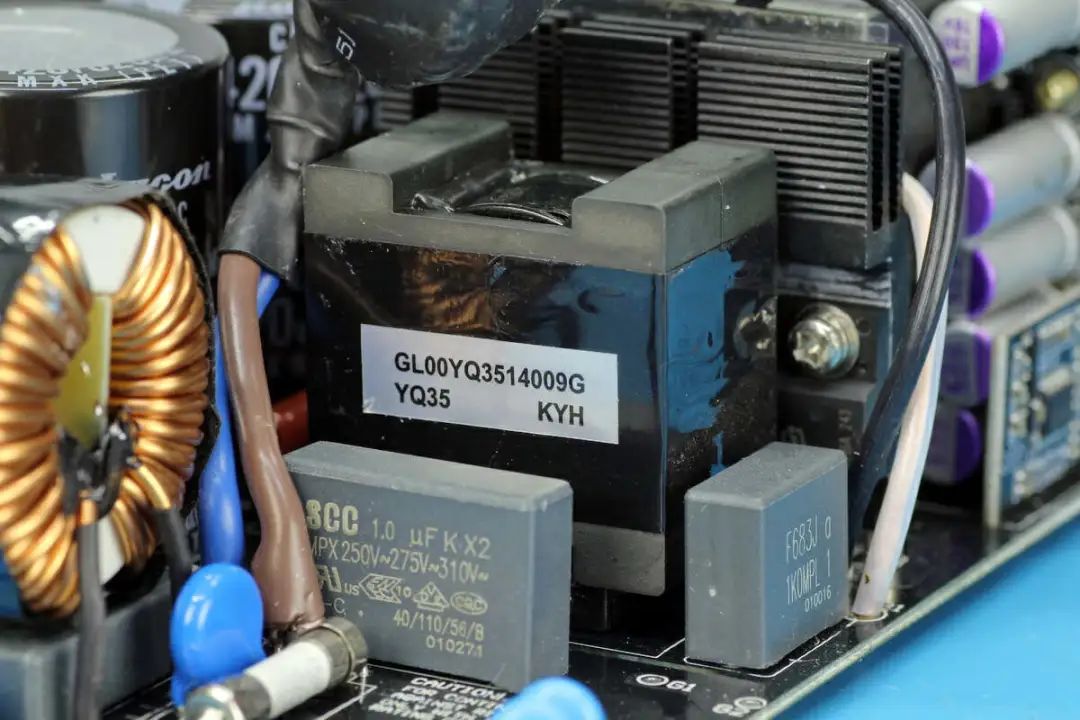

谐振电感磁芯缠绕黑色胶带，并粘贴标签。

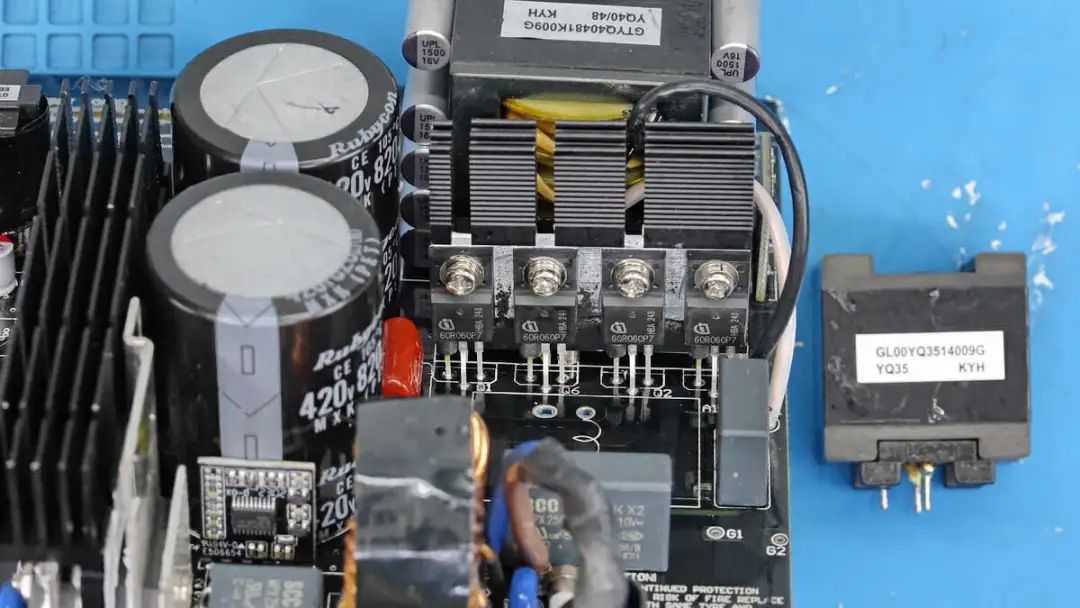

焊接拆下谐振电感，观察全桥LLC开关管。

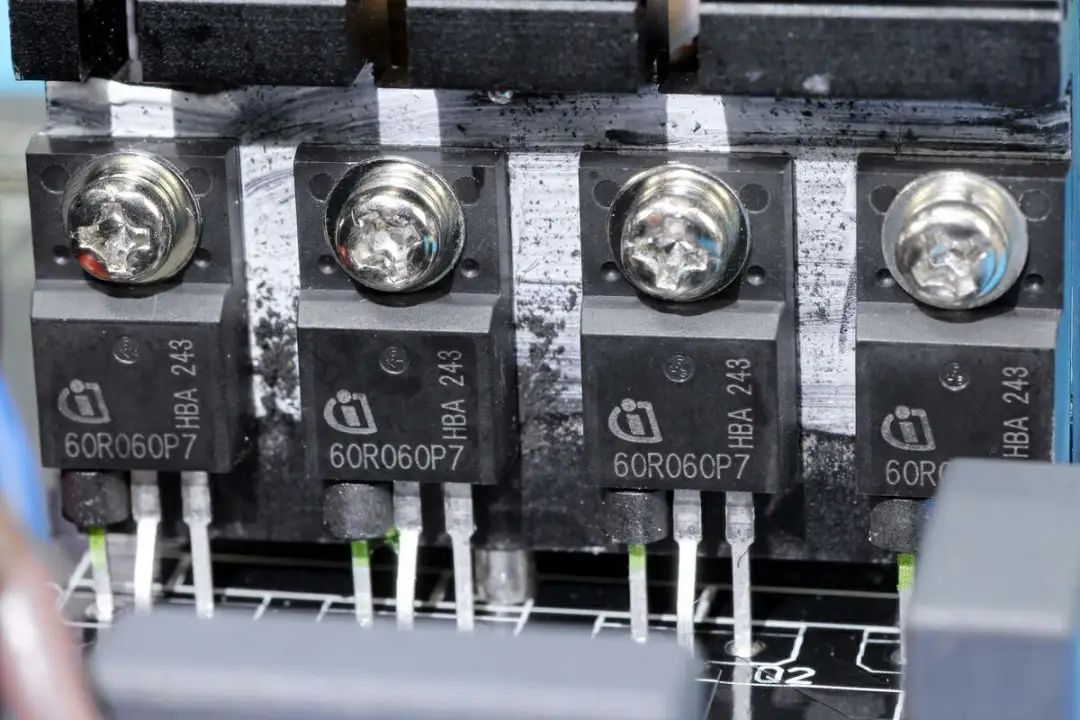

四颗全桥LLC开关管来自英飞凌，型号IPA60R060P7，为CoolMOS P7系列，耐压650V，导阻60mΩ，采用TO220FP封装。

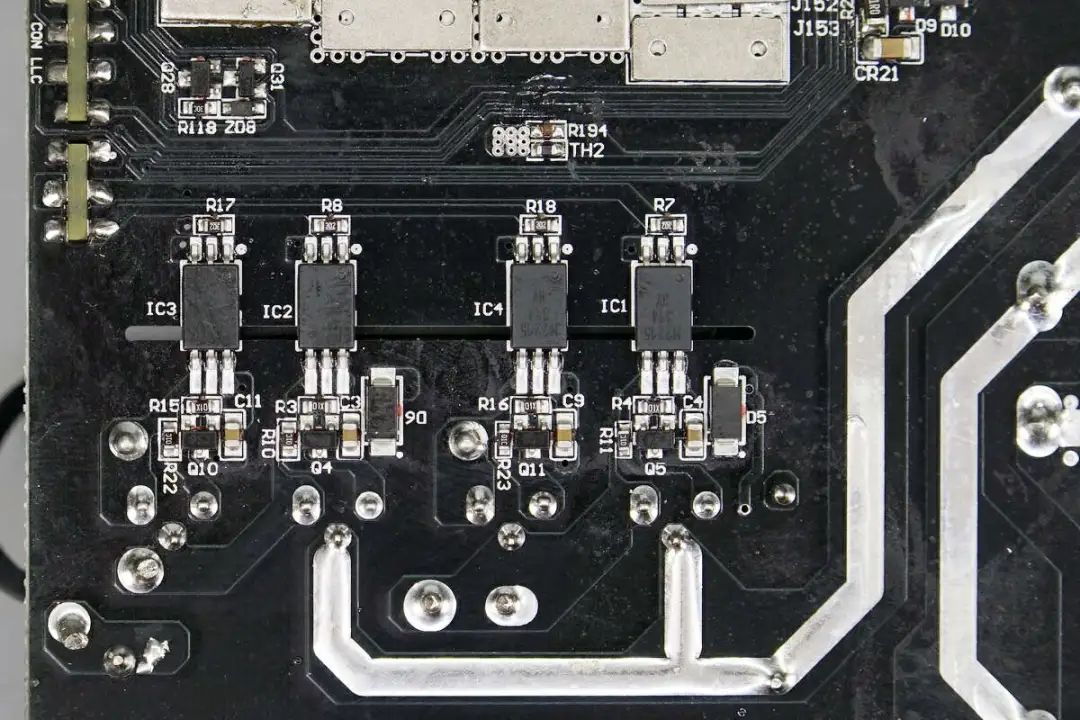

四颗隔离光耦取代变压器，用于全桥LLC开关管驱动。

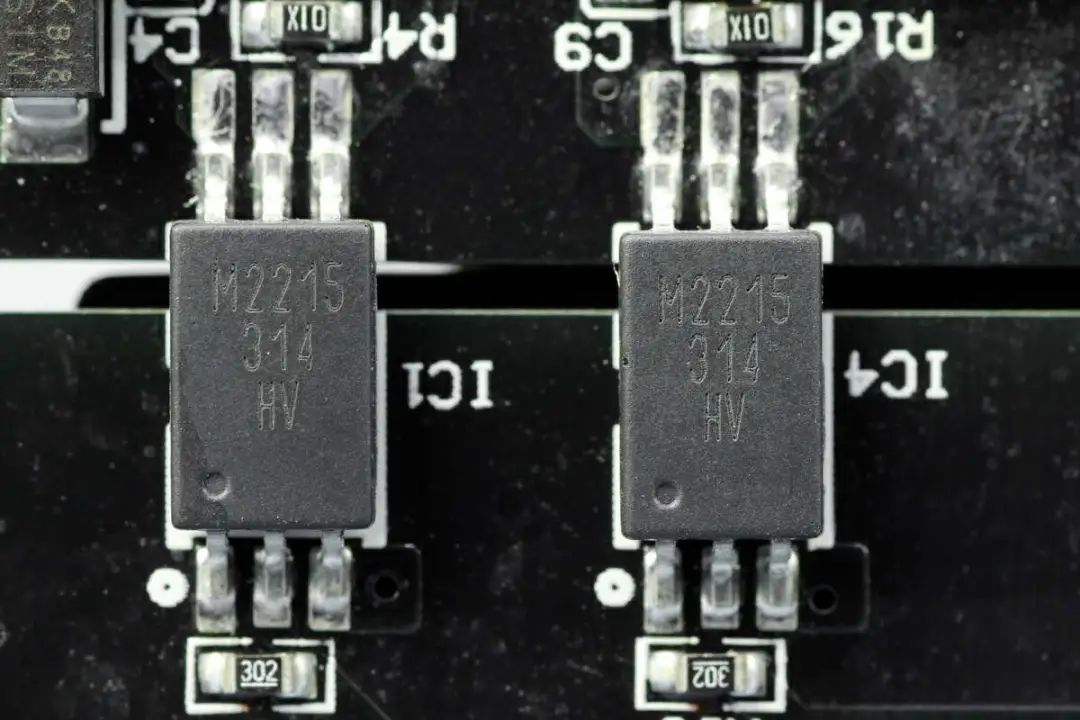

驱动光耦丝印314。

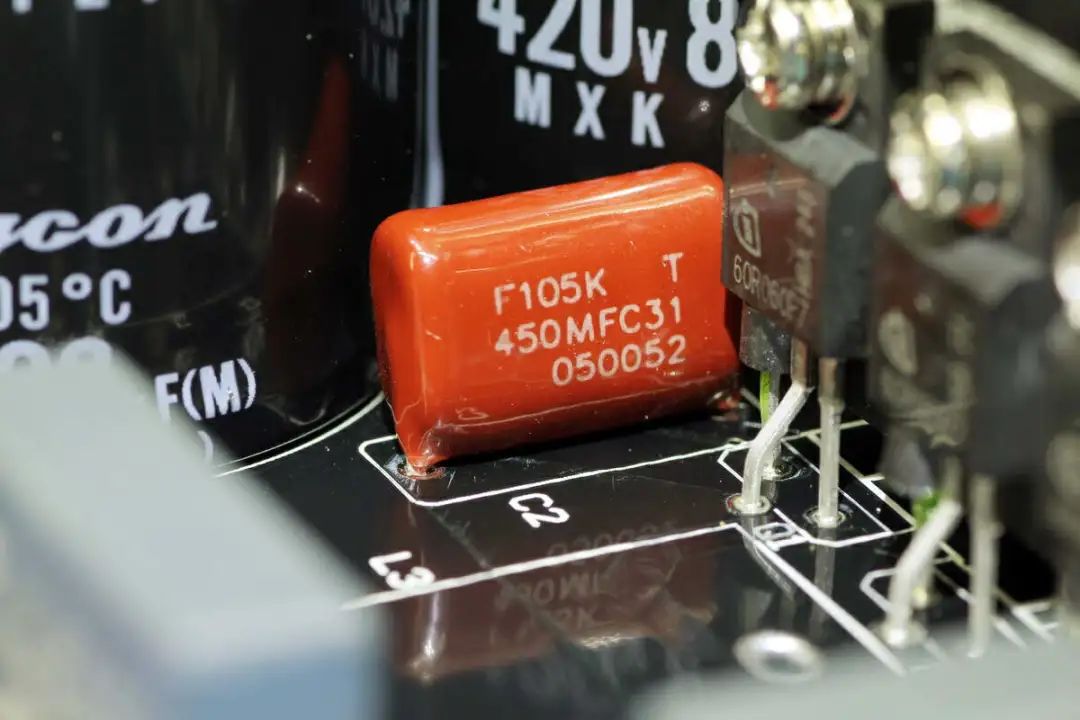

红色薄膜电容容量为1μF。

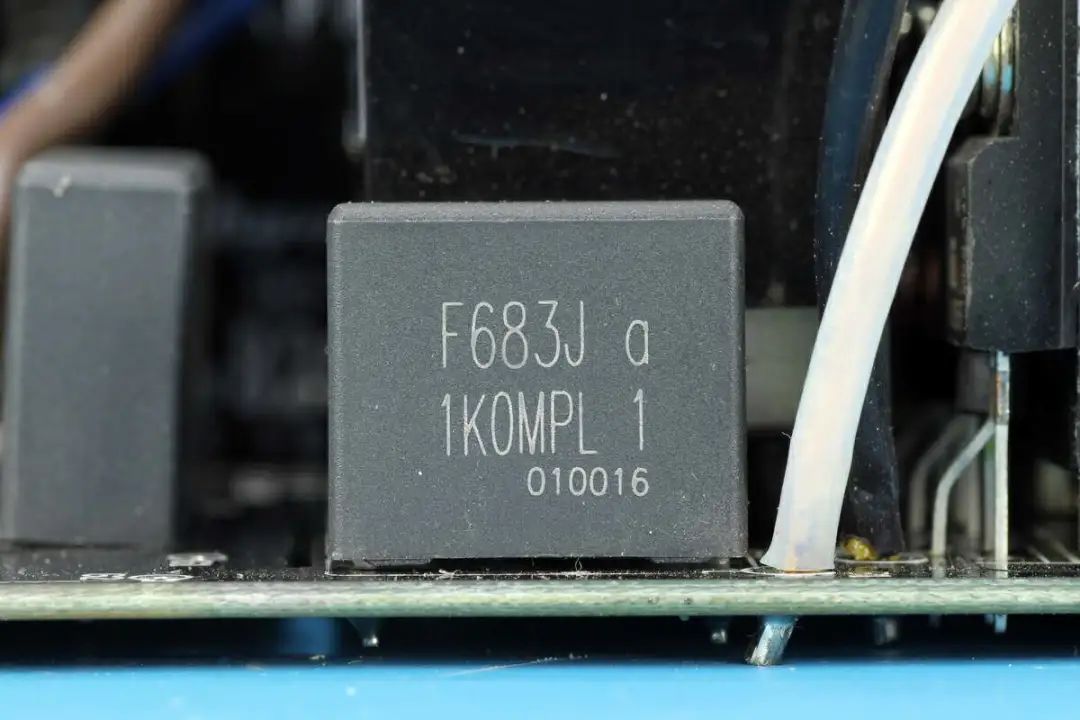

谐振电容容量为0.068μF。

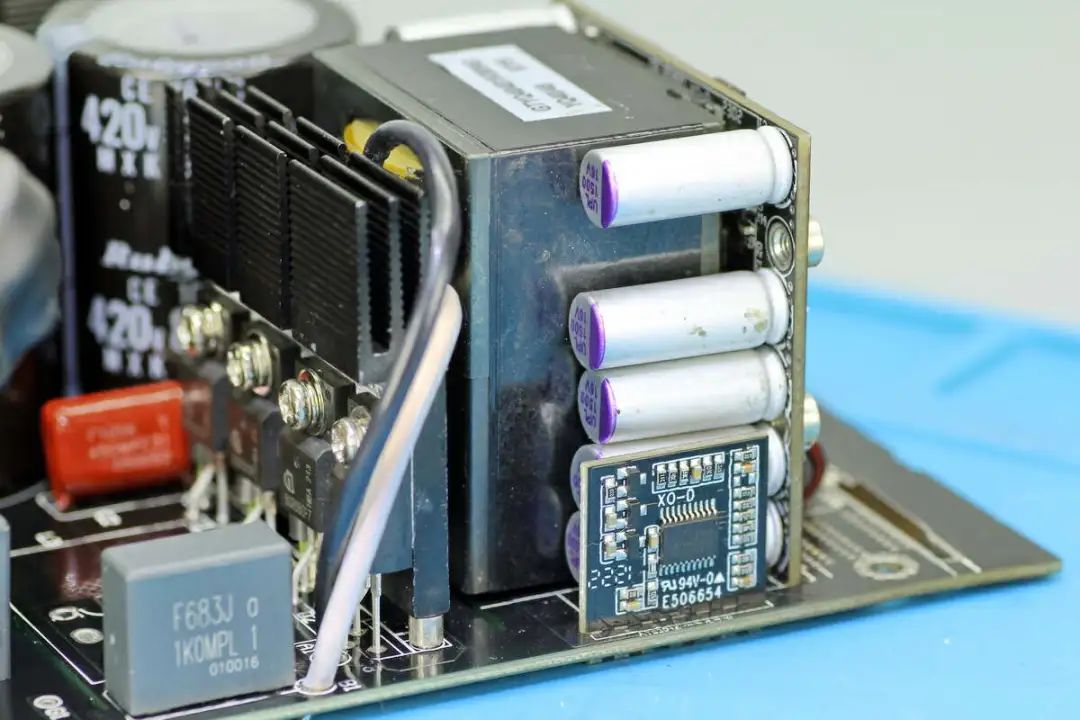

在输出滤波电容一侧焊接LLC控制器小板。

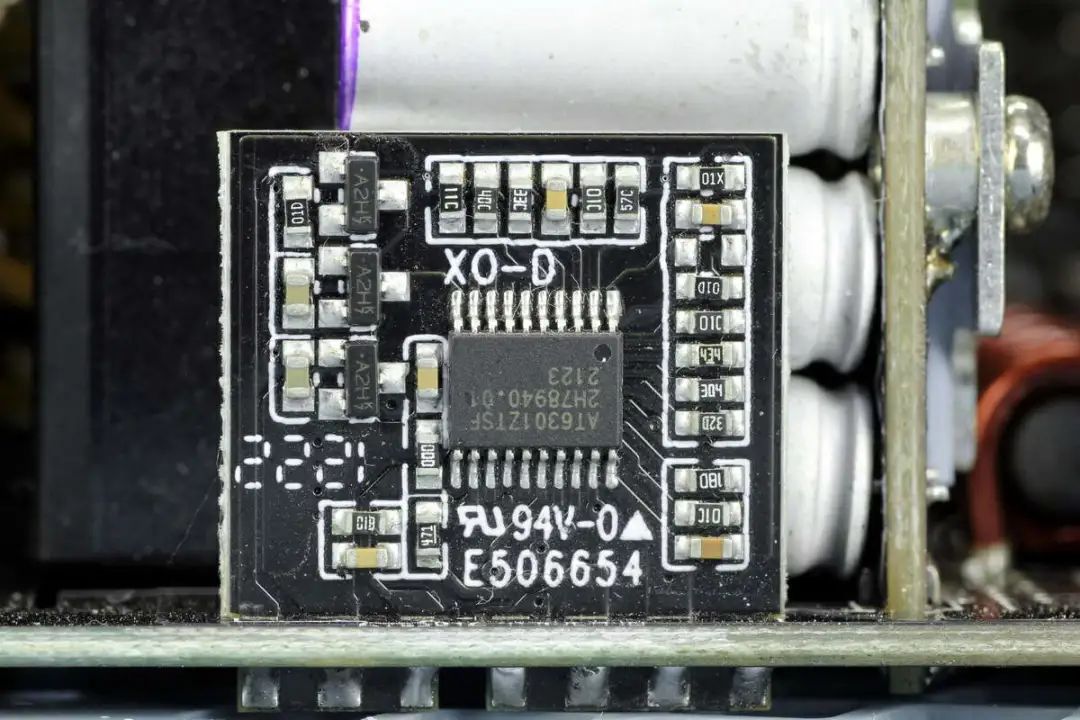

LLC控制器焊接在垂直小板上。

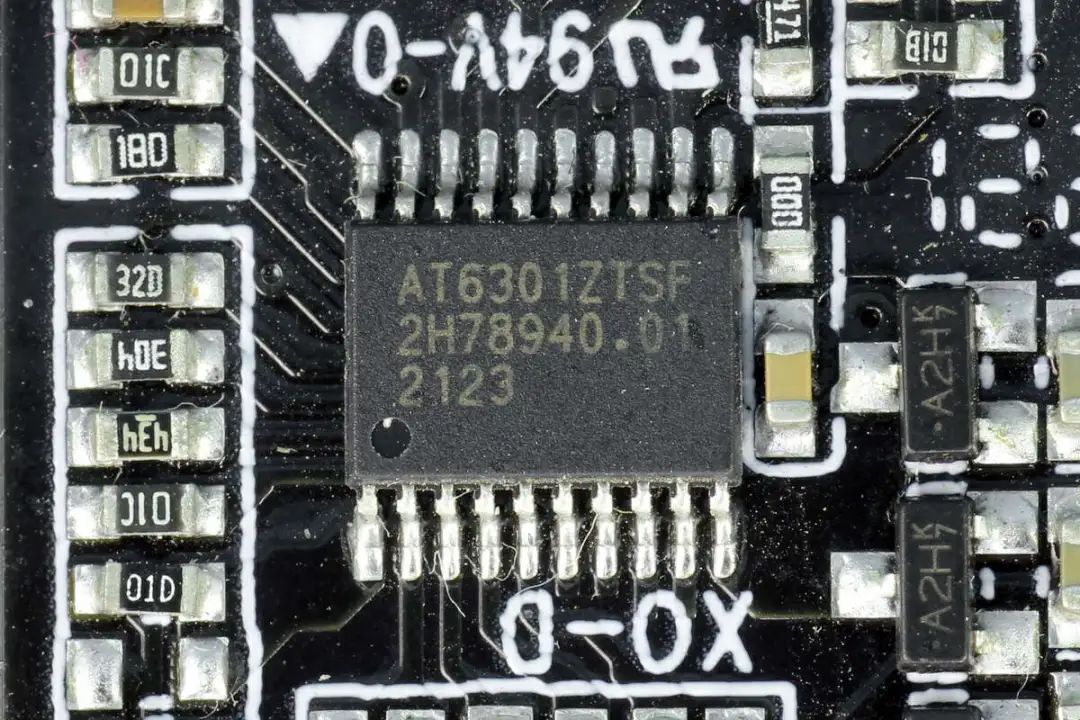

LLC控制器来自APLUSTEK虹原科技，型号AT6301，同时具备初级LLC控制信号和次级同步整流信号输出。

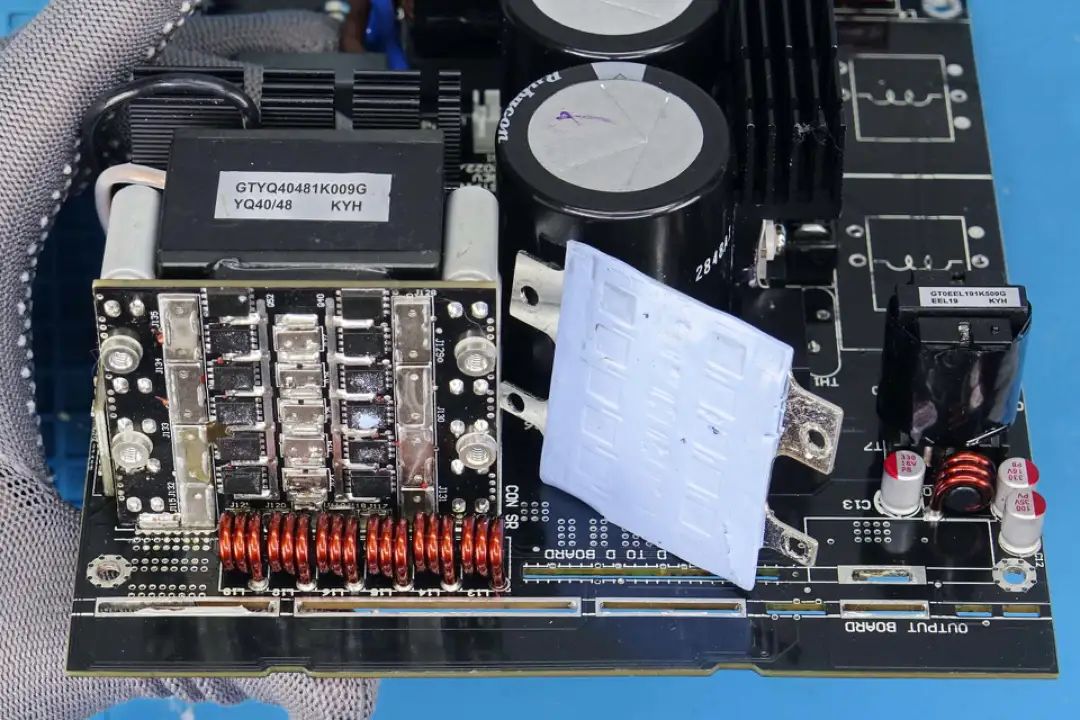

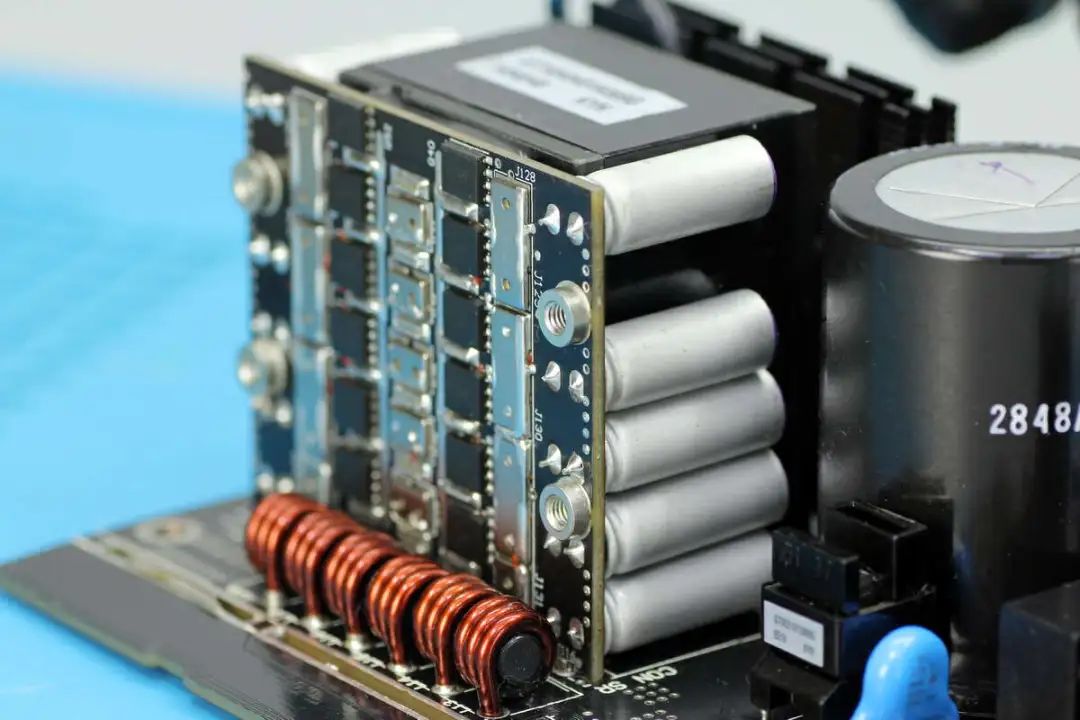

同步整流管小板使用螺丝固定散热片。并粘贴导热贴，变压器次级也焊接在小板上。

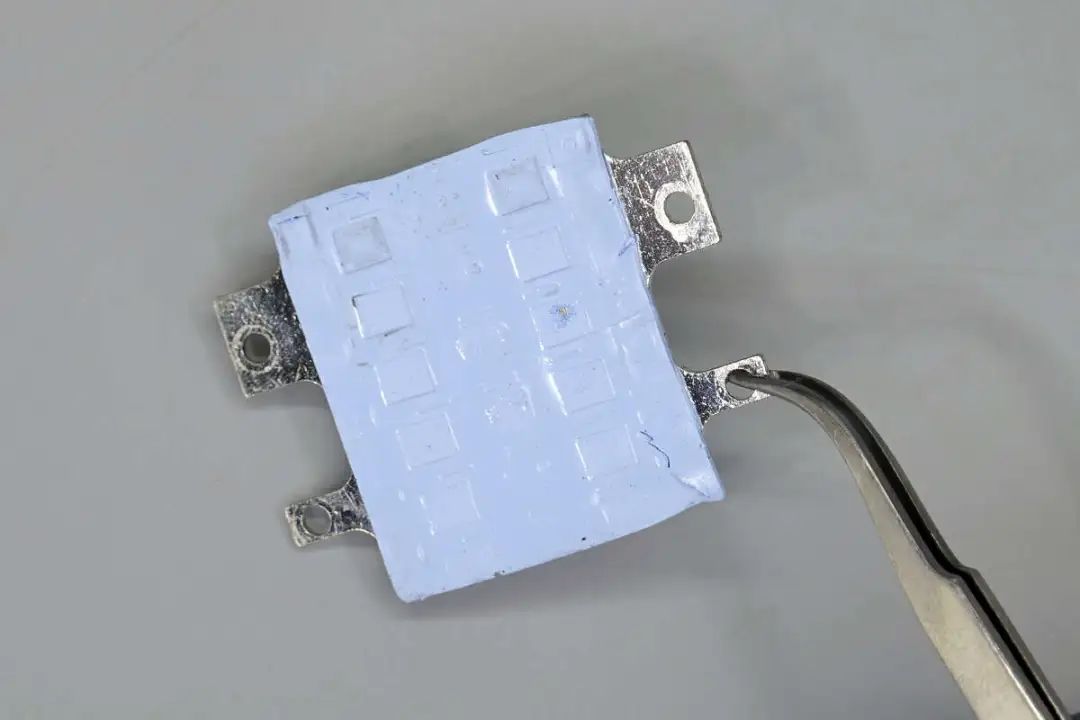

同步整流管通过导热垫接触到散热片进行散热。

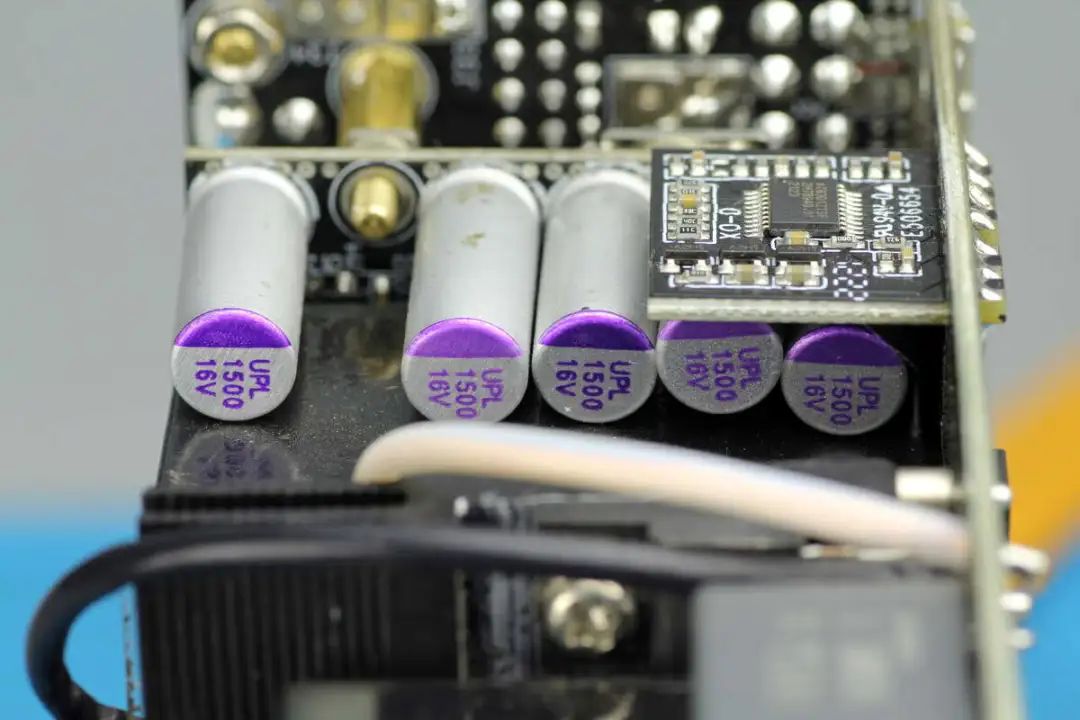

在变压器另一侧焊接五颗滤波电容。

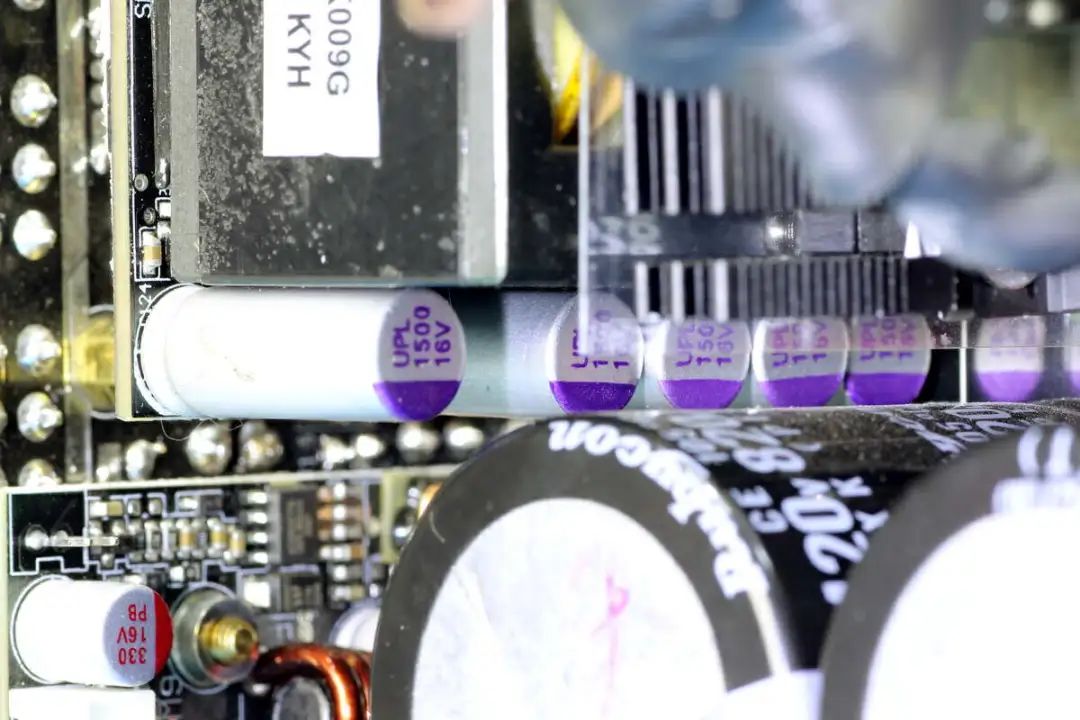

滤波电容来自日本UNICON至美品牌，UPL系列125℃耐高温。规格为1500μF 16V，共使用10颗并联。

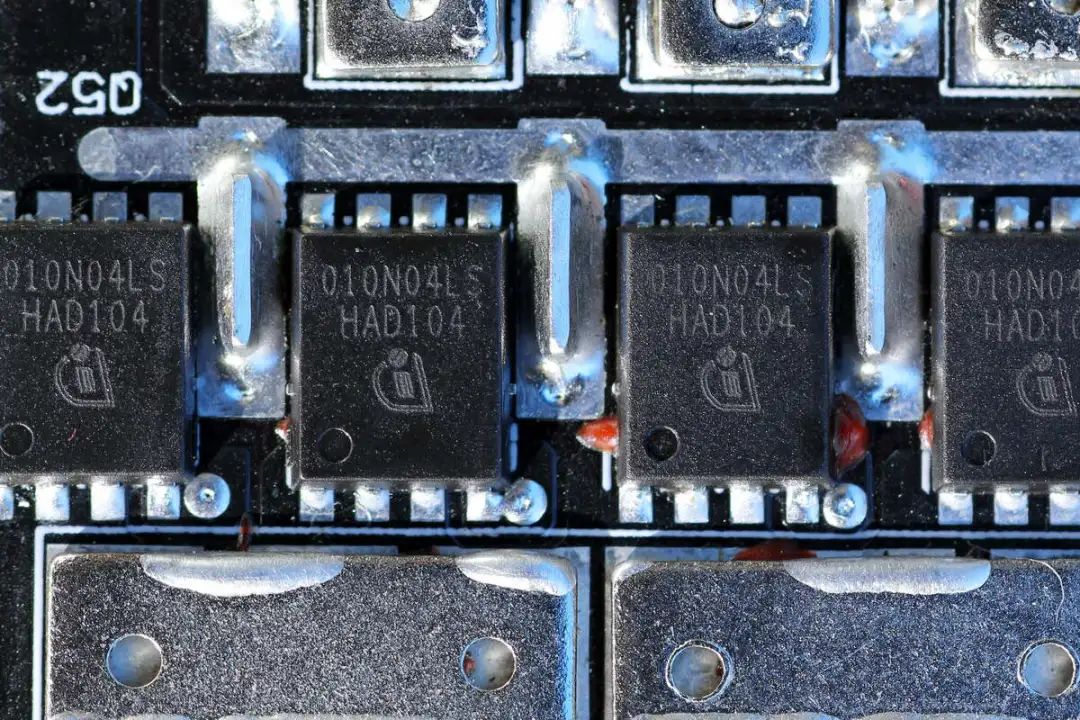

同步整流管来自英飞凌，型号BSC010N04LS，NMOS，耐压40V，导阻1mΩ，使用六颗并联，两组共12颗。
内侧的五颗滤波电容特写。

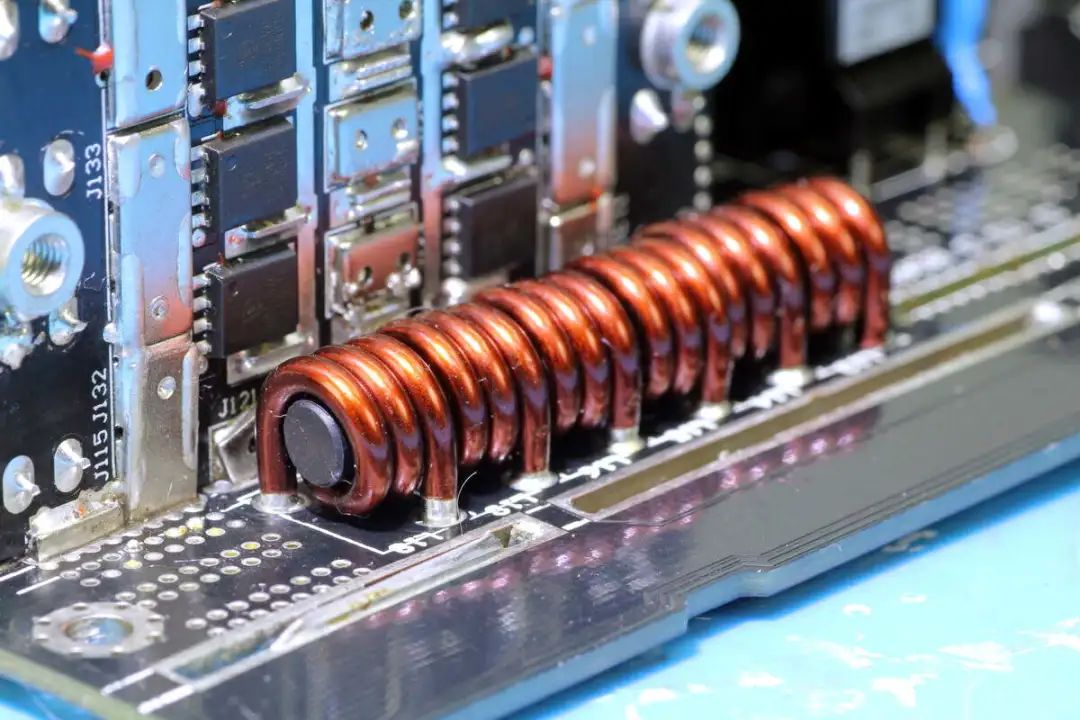

输出滤波电感特写。
PCB背面大面积焊接铜片增加载流，降低电阻。

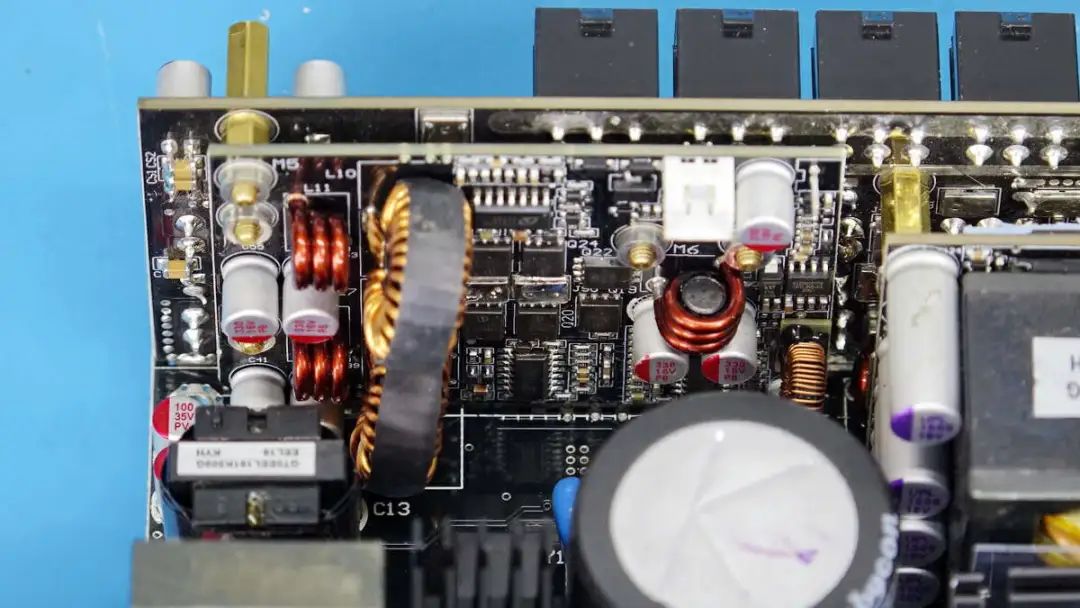

在变压器和同步整流小板右侧焊接3.3/5V降压小板。

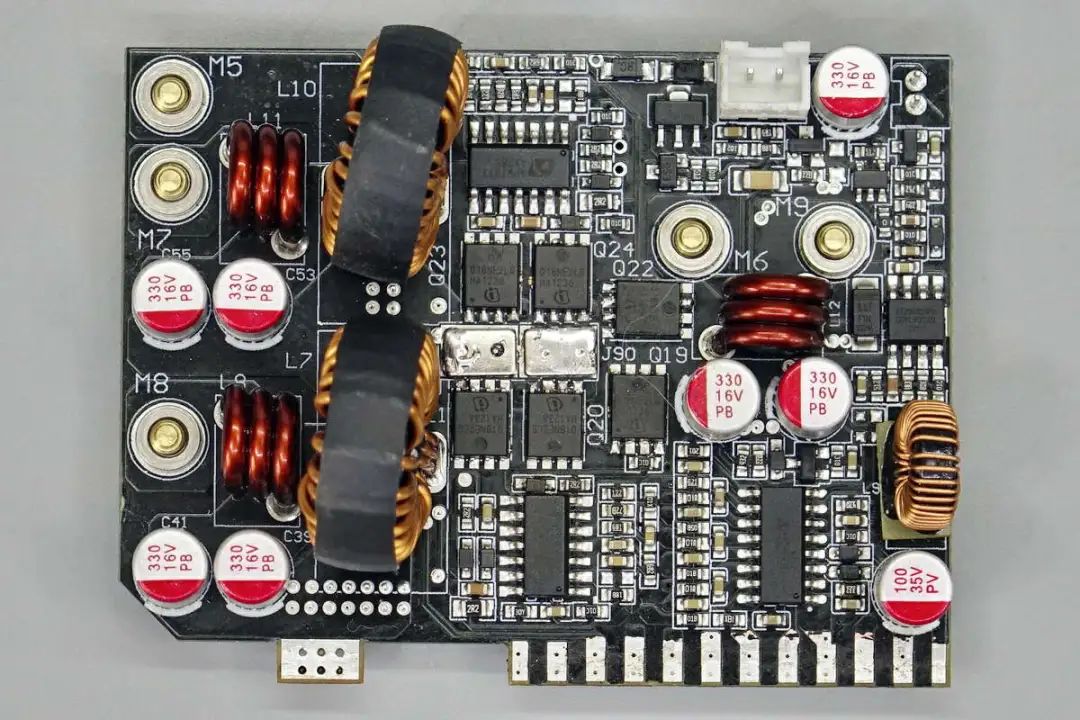

降压小板焊接三颗滤波电感，三颗降压电感，对应的开关管，同步降压控制器，管控芯片和滤波电容。

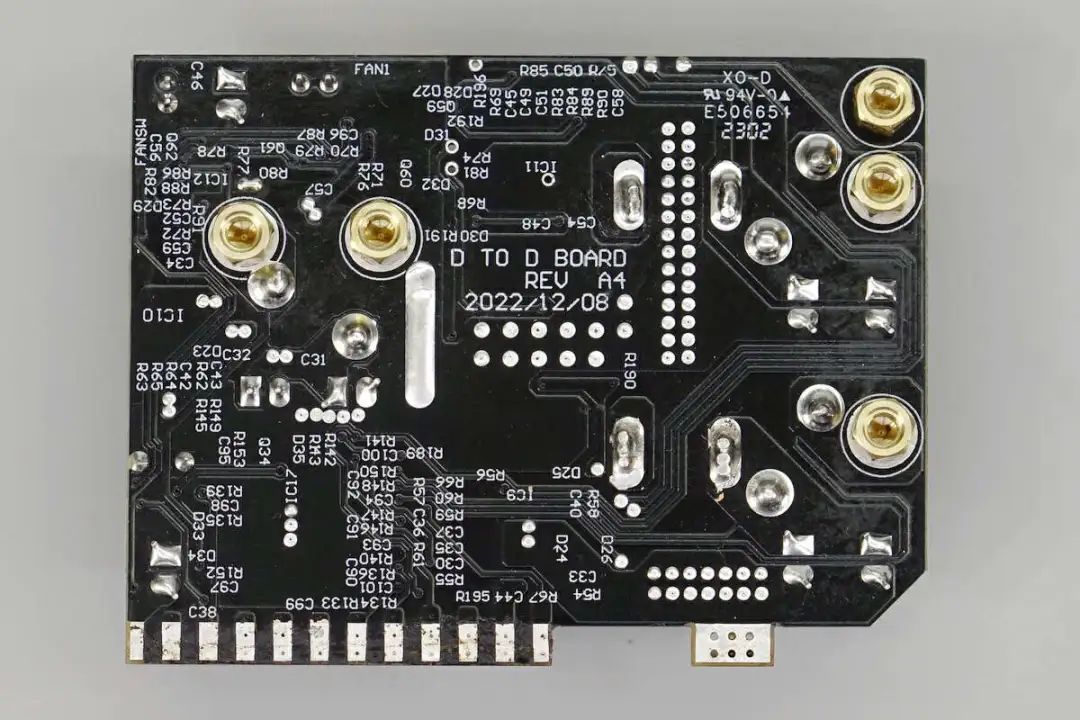

背面通过铜柱连接到接口小板供电。

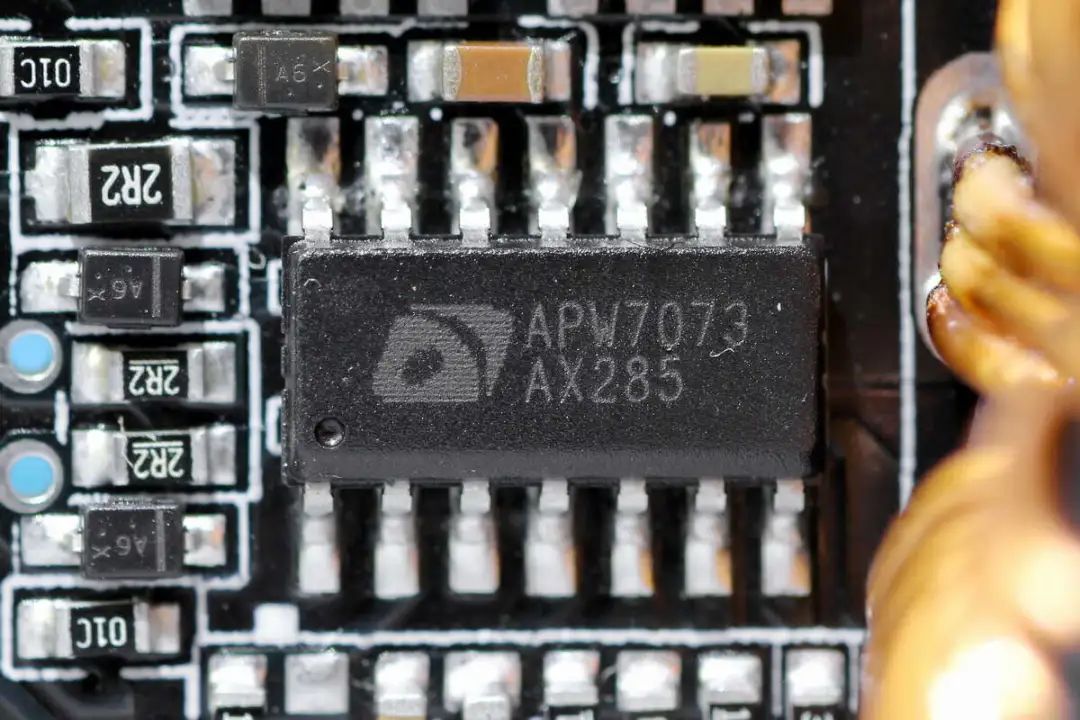

降压控制器来自茂达，型号APW7073，是一颗同步降压控制器，开关频率可编程，采用电压模式控制，具备欠压和过流保护。

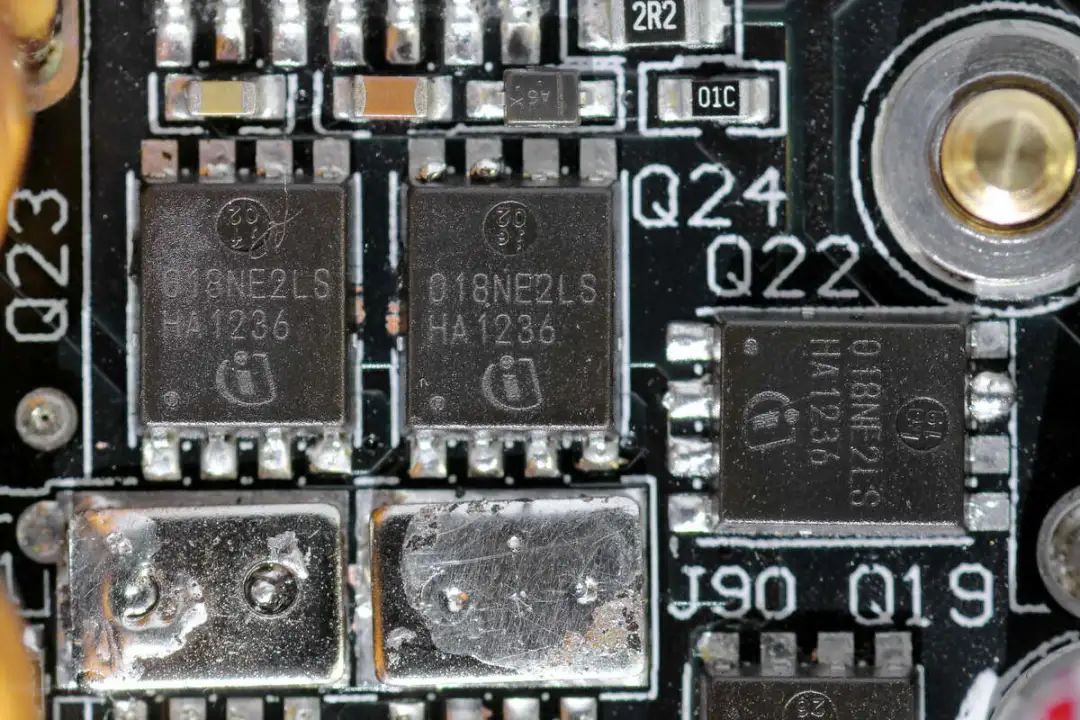

同步降压开关管来自英飞凌，型号BSC018NE2LS，NMOS，耐压25V，导阻1.8mΩ。

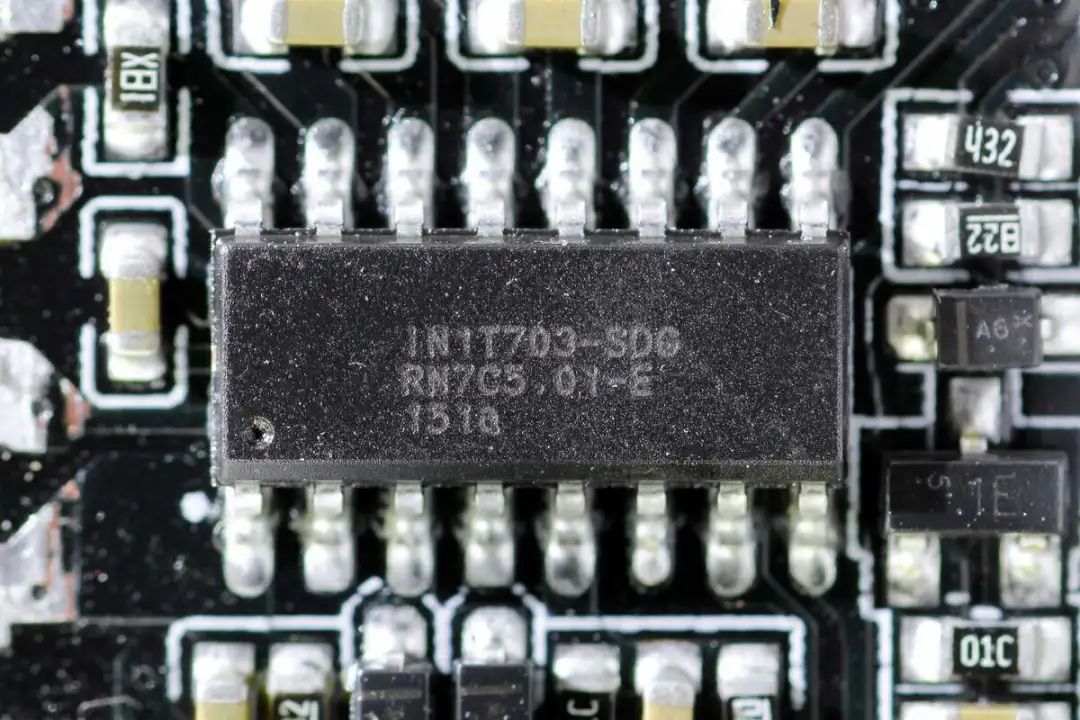

管控芯片来自极创电子，型号IN1T703，用于电源输出电压和输出电流检测。

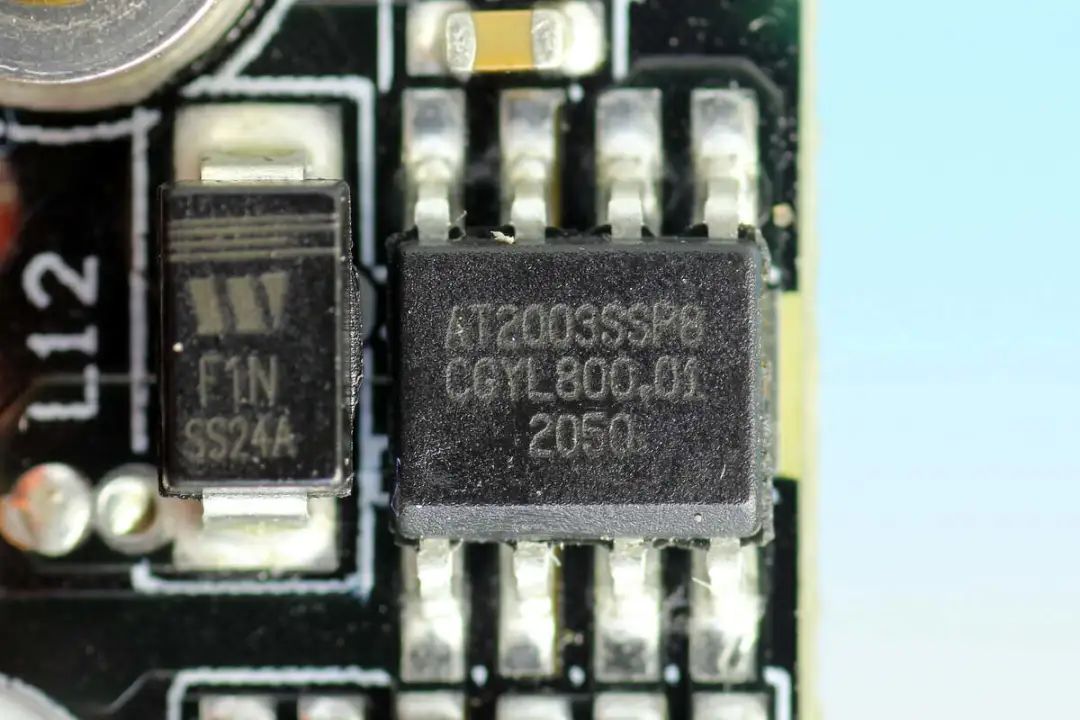

一颗降压芯片来自APLUSTEK虹原，型号AT2003S，是一颗降压芯片，用于为小板上的芯片供电。

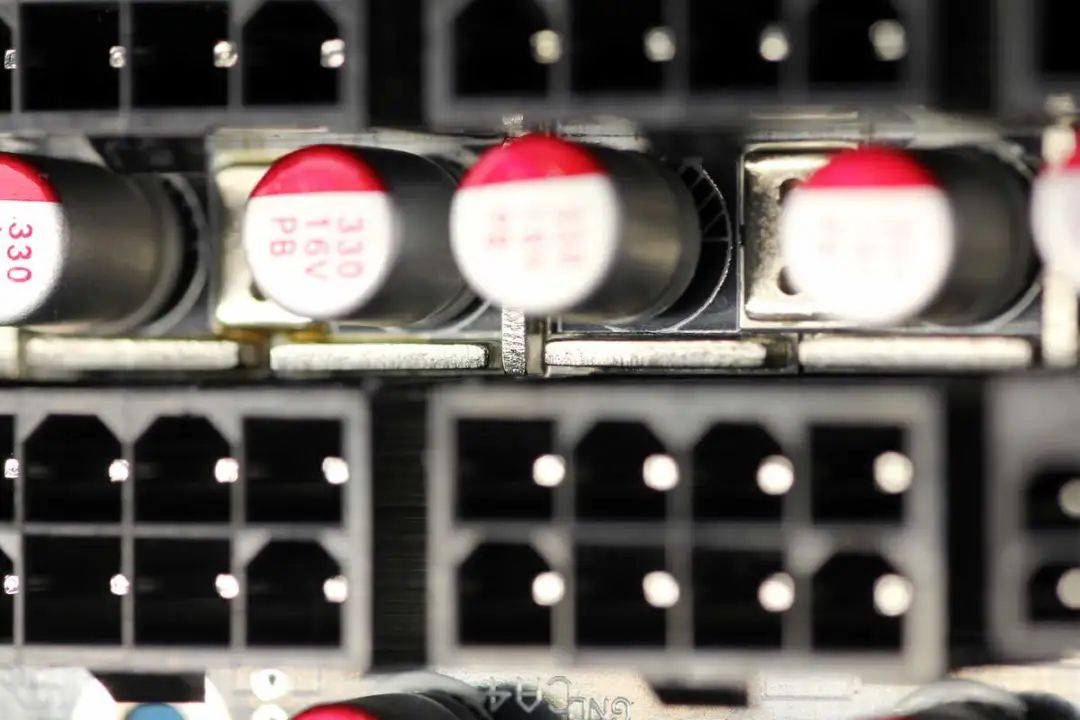

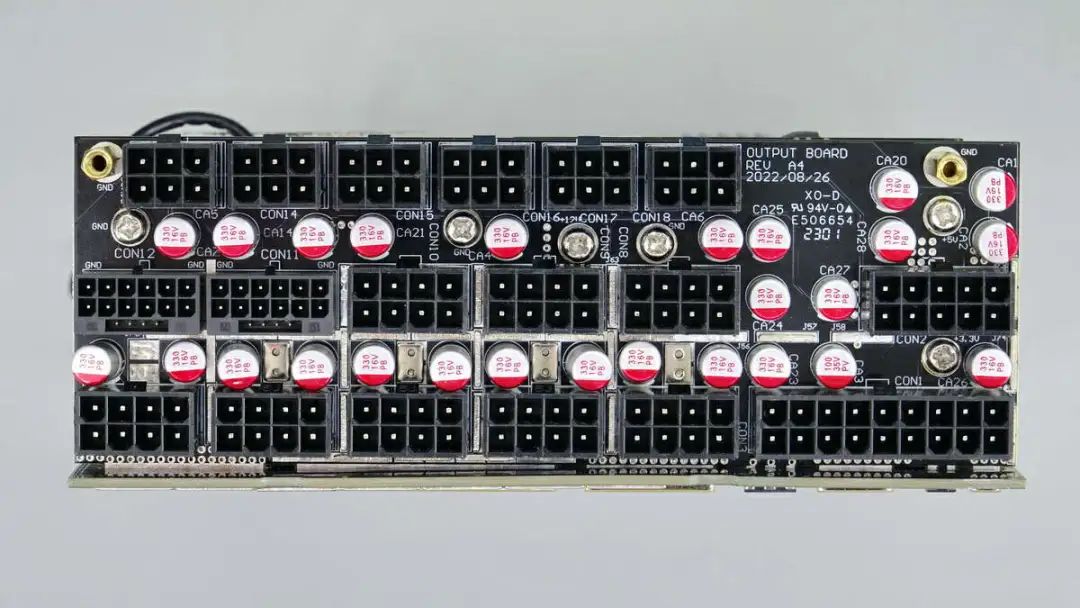

输出小板正面共焊接26颗滤波电容。

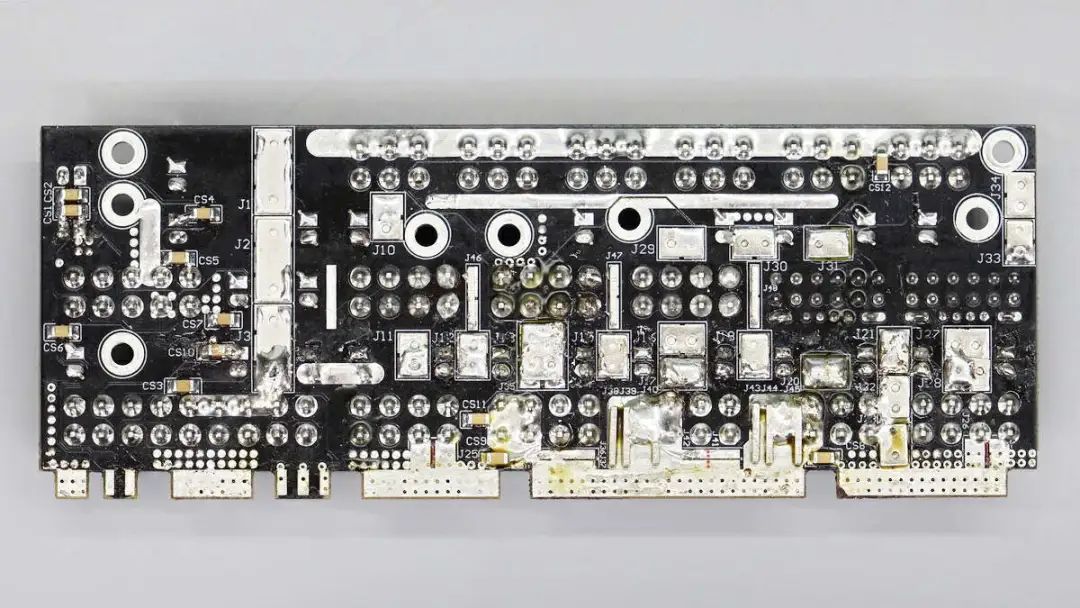

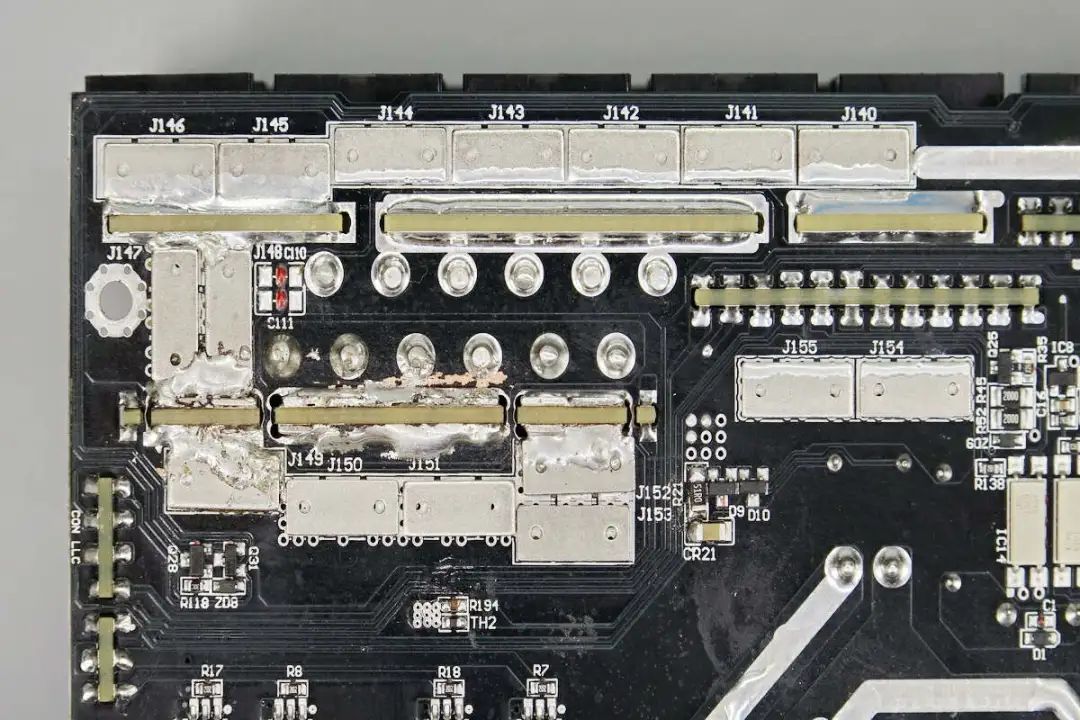

小板背面焊接铜片，大面积漏铜加锡增加载流。

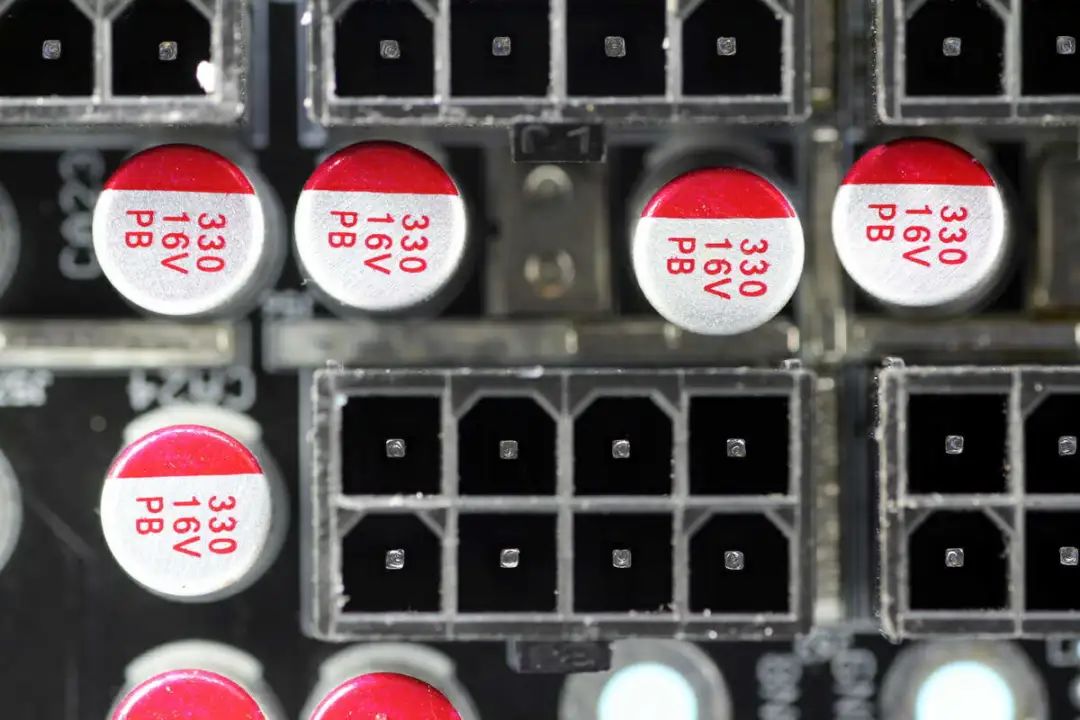

输出滤波电容规格为330μF 16V，来自UNICON至美，UPB系列导电聚合物电容。
输出小板正面焊接铜条增加载流。

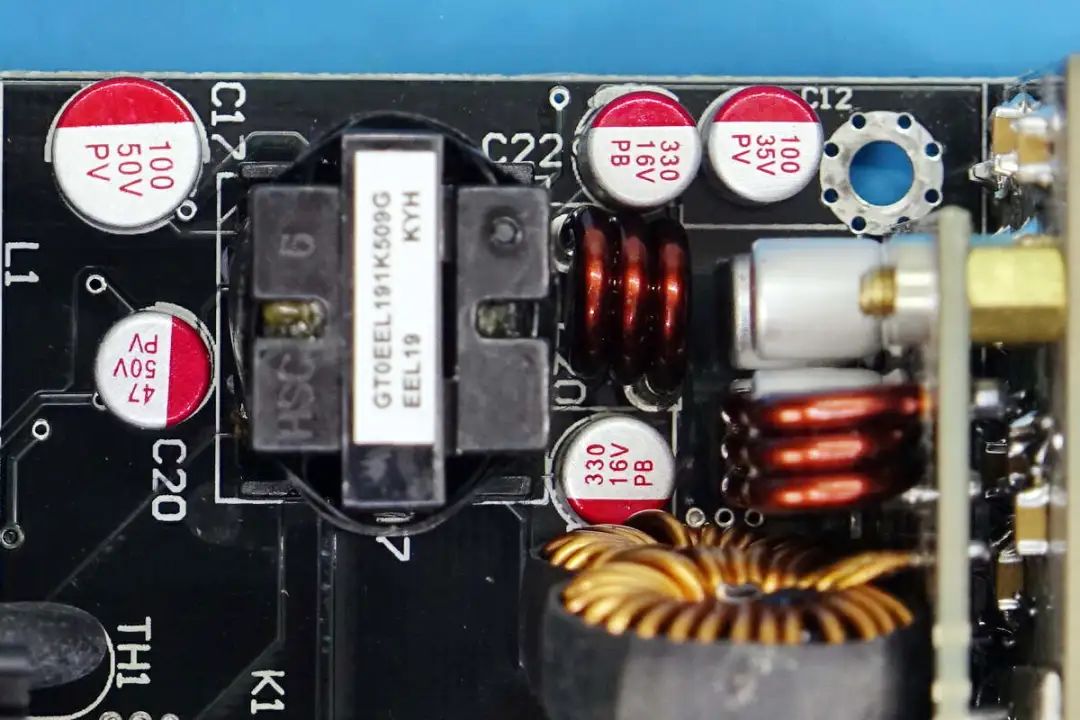

最后是电源的待机电源部分，正面焊接变压器。

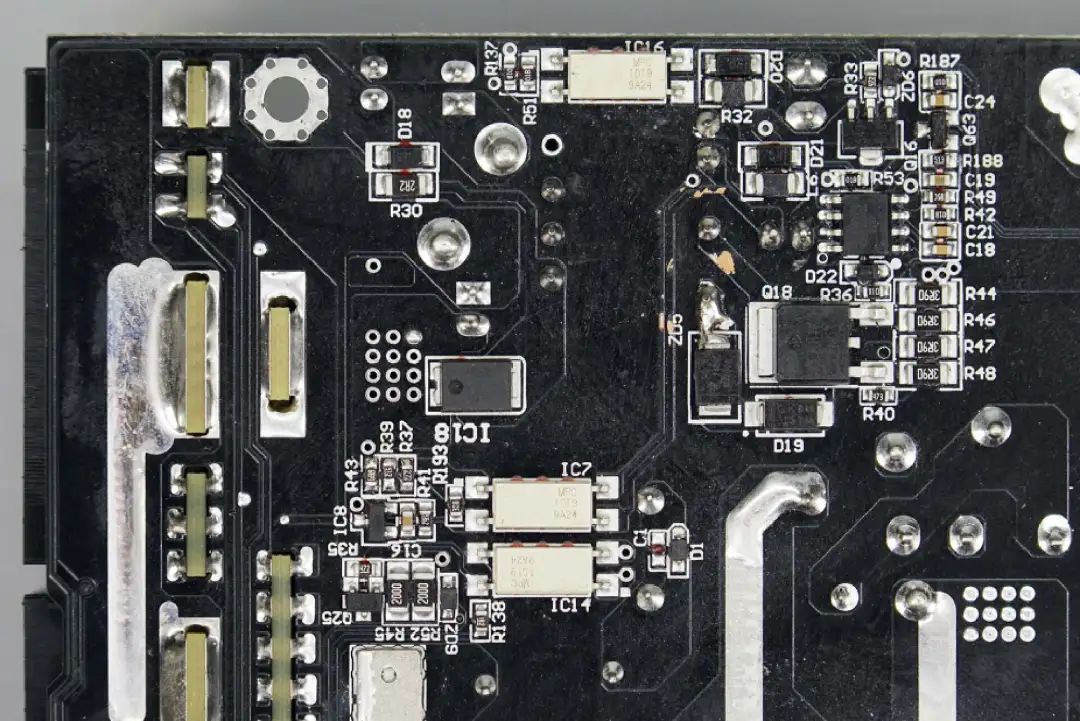

背面焊接初级主控芯片，开关管，反馈光耦和同步整流芯片。

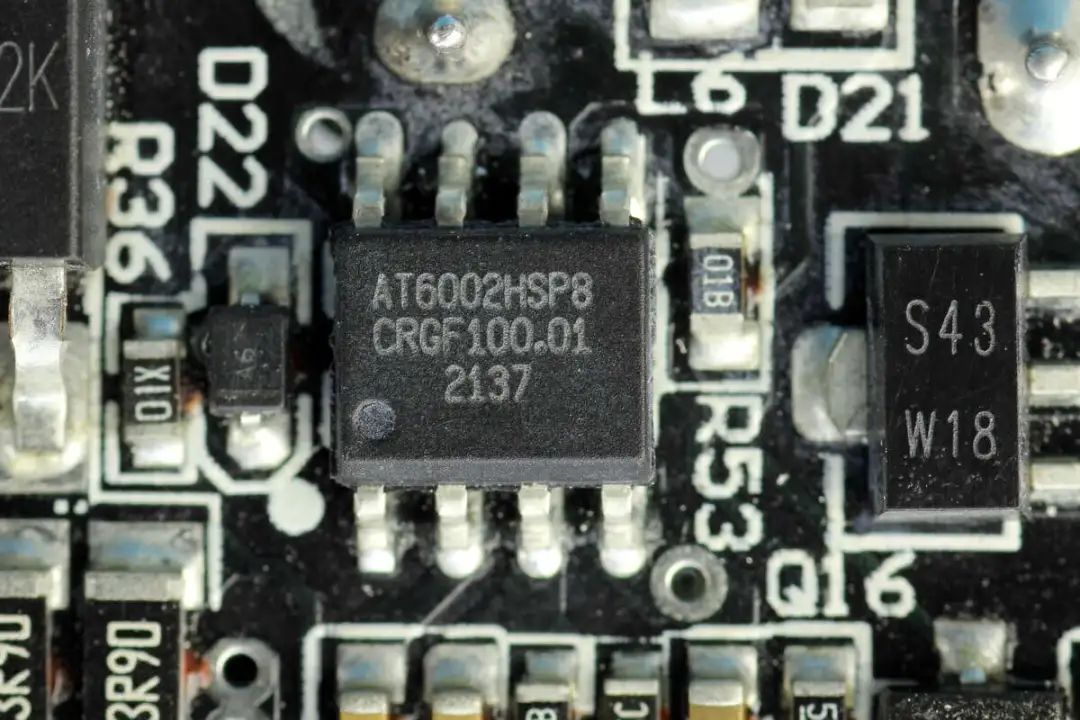

初级主控芯片来自APLUSTEK虹原科技，型号AT6002H，是一颗反激控制器，支持高压启动，用于待机电源控制。

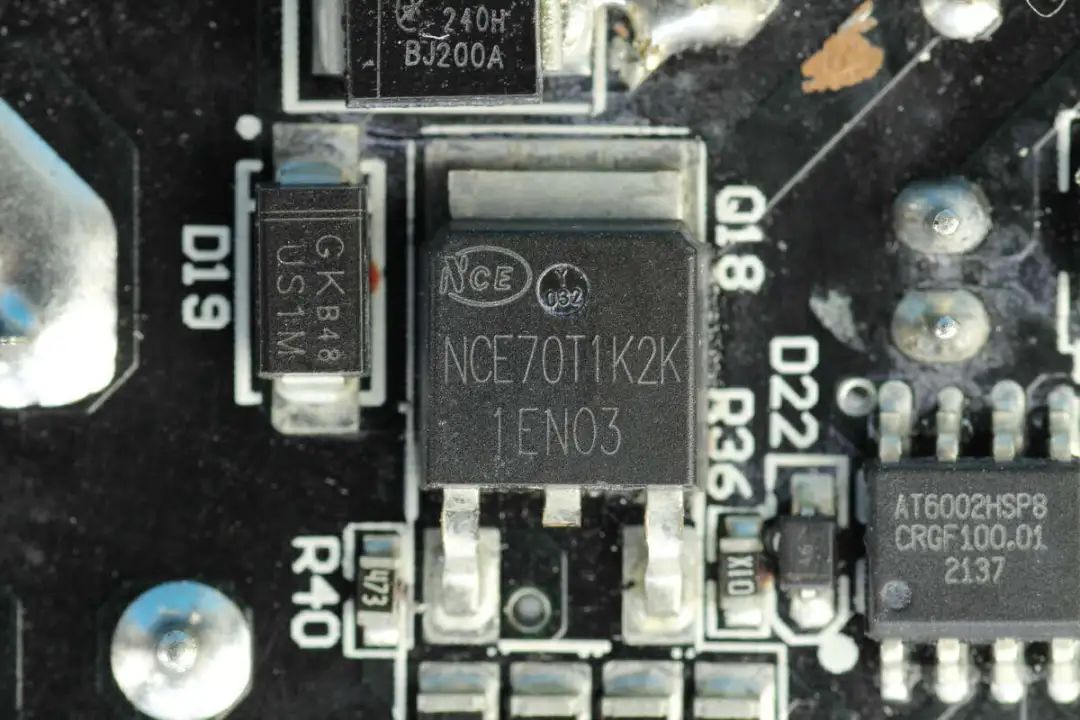

初级开关管来自新洁能，型号NCE70T1K2K，NMOS，耐压700V，导阻为1.1Ω，采用TO252封装。

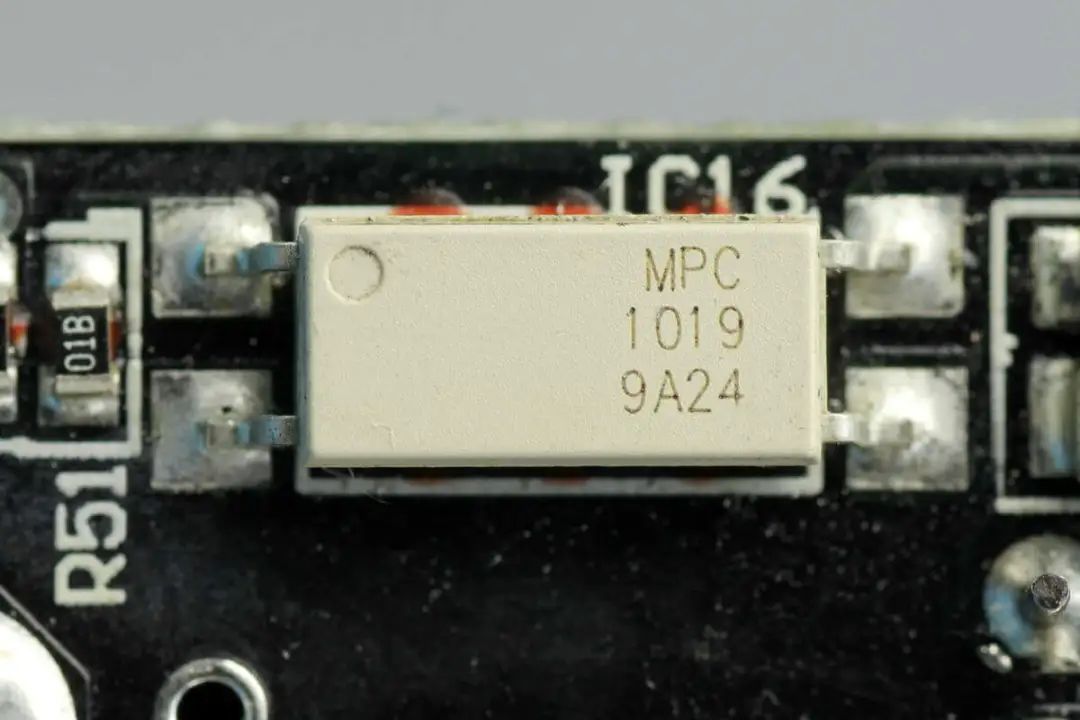

MPC1019光耦用于输出电压反馈。

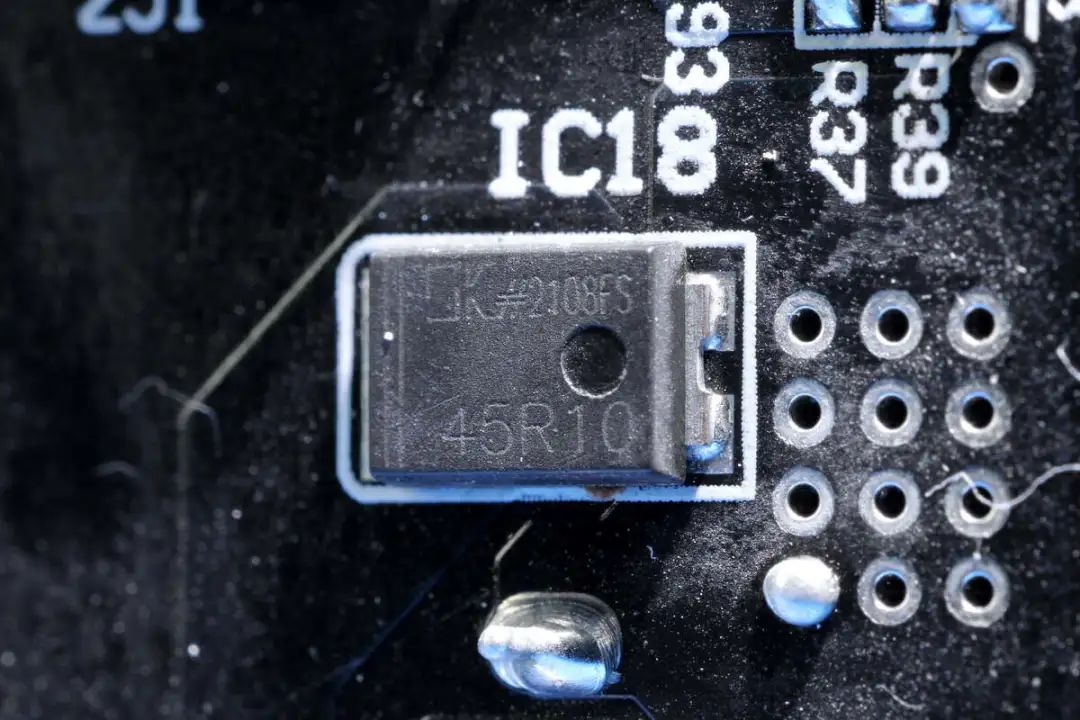

同步整流芯片来自东科半导体，丝印45R10，实际型号为DK5V45R10，采用SM-7封装。器件只有A、K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了45V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，可取代或替换目前市场上等规的肖特基整流二极管。

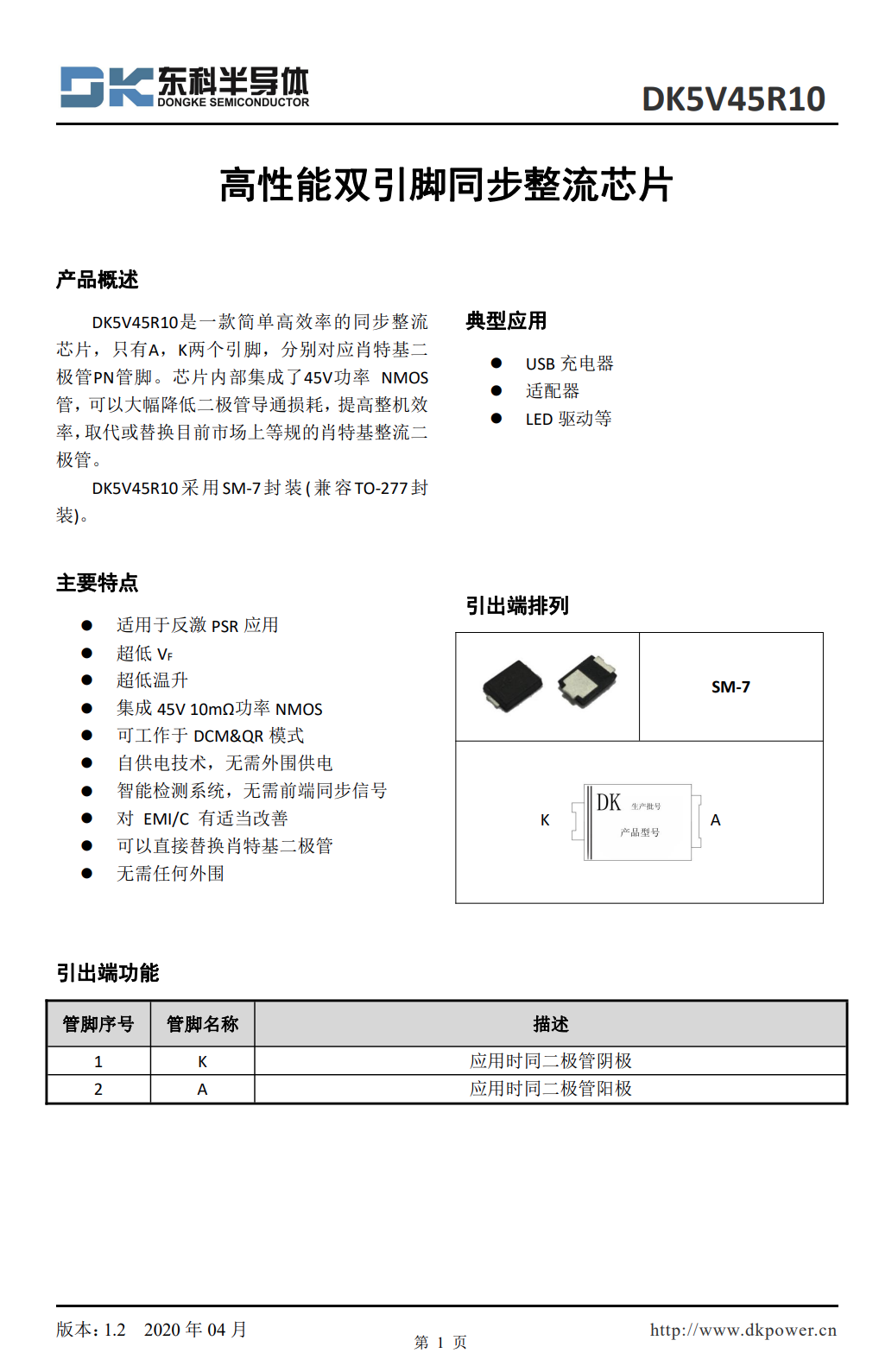

东科半导体 DK5V45R10 资料信息。
充电头网拆解了解到，东科的同步整流芯片此前已被京东京造18W PD快充、邦克仕18W PD快充、倍思30W USB PD双口充电器、摩米士18W PD充电器、绿巨能18W PD快充、万魔双口30W PD充电器等数十款产品采用过。

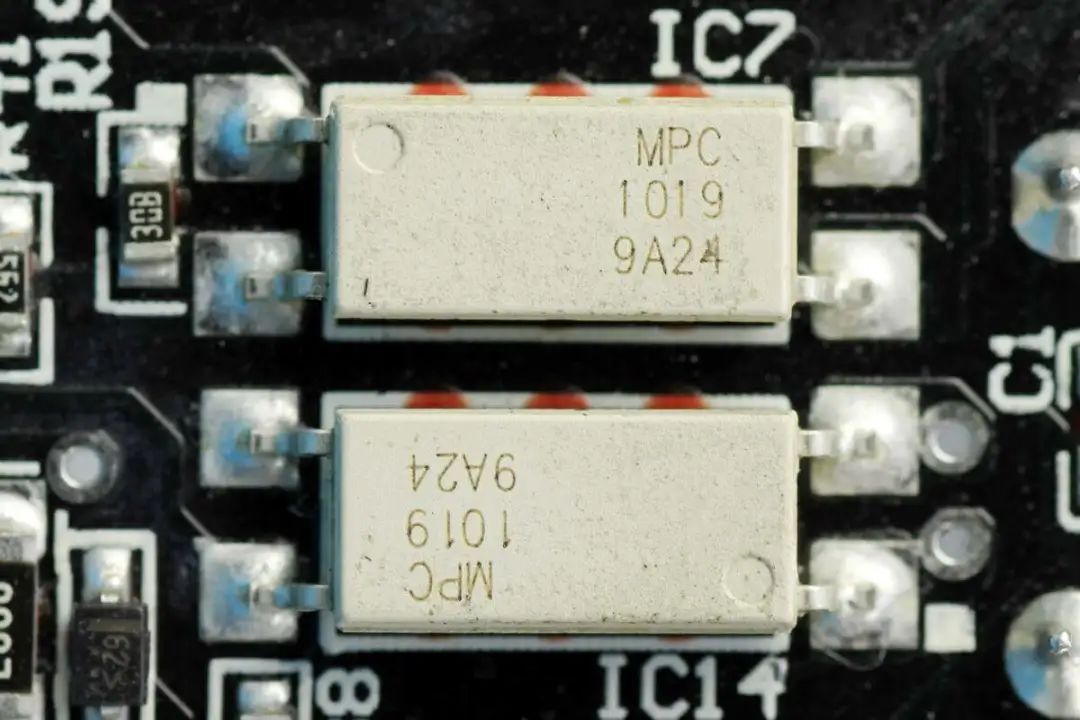

两颗1019光耦用于电压反馈和保护控制。

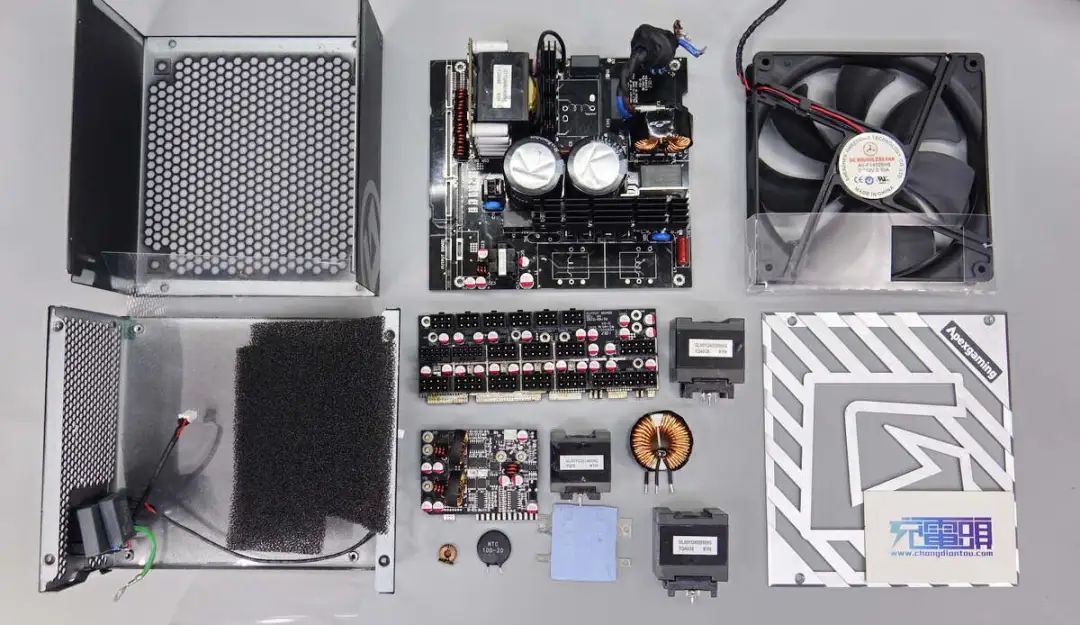

全部拆解完毕，来张全家福。
充电头网拆解总结
Apexgaming美商艾湃电竞推出的ODIN奥丁系列电源共有三款产品，根据输出功率分为1200瓦，1400瓦和1650瓦，电源采用全模组设计，通过80PLUS白金认证，并配有温控自动启停风扇，具备12年质保，能够很好的满足高性能主机的供电需求。
充电头网通过拆解了解到，这款电源采用交错PFC+LLC+DCDC的架构设计，这也是主流大功率高效率电源的设计架构。电源内部全部使用英飞凌开关管，并采用科锐碳化硅二极管。PFC控制器，LLC控制器以及待机电源控制器均来自虹原。
电源内部采用多块PCB组合焊接，内部设计紧凑，空间利用率高，其中整流桥和PFC开关管，PFC整流管设置在一块散热片上，全桥LLC开关管采用单独的散热片。电源内部电容全部采用日系品牌，主滤波电容来自Rubycon红宝石，输出滤波固态电容来自UNICON至美，用料设计扎实可靠。
