NPN与PNP几点区别

作者 |strongerHuang微信公众号 |嵌入式专栏
三极管通常分为PNP和NPN型：N：Negative，负极P：Positive，正极
晶体三极管按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管。
1.定义不同NPN型三极管：由两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。三极管是电子电路中最重要的器件，它最主要的功能是电流 放大和开关作用。
PNP型三极管：由2块P型半导体中间夹着1块N型半导体所组成的三极管，所以称为PNP型三极管。也可以描述成，电流从发射极E流入的三极管。

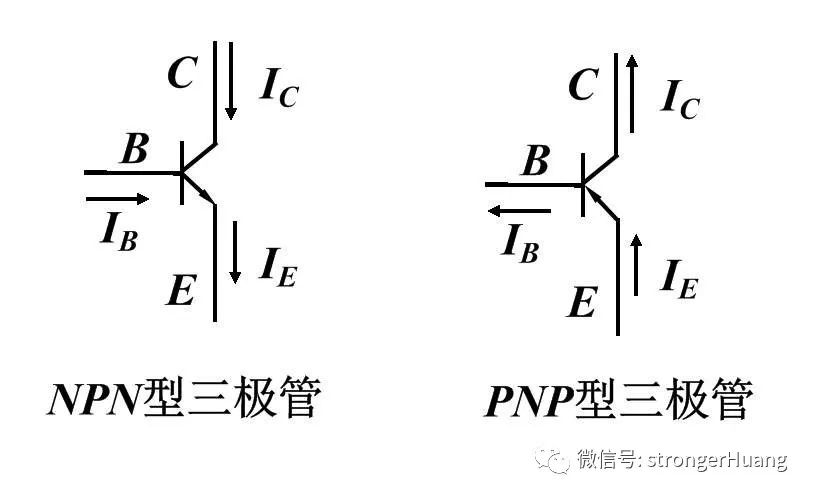

2.电流控制不一样NPN：用 B→E 的电流（IB）控制 C→E 的电流（IC）。E极电位最低，且正常放大时通常C极电位最高，即 VC > VB > VE
PNP：用 E→B 的电流（IB）控制 E→C 的电流（IC）。E极电位最高，且正常放大时通常C极电位最低，即 VC < VB < VE
3.输出状态不同PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号是截然相反的，即高电平和低电平。NPN输出是低电平0，PNP输出的是高电平1。
