-----充电头网拆解报告第2628篇-----
前言
对于有固定车位的新能源车主来说，一款固定的充电桩是必不可少的，模式三的充电桩比模式二的便携桩能够提供更大的充电功率，让充电更加迅速。挚达科技推出了一款开拓者数字交流充电桩，具备220V/7KW和380V/21KW两种充电功率可选，同时还支持APP控制，通过内置的4G连接，进行远程控制。
充电头网拿到了挚达开拓者数字交流充电桩，这款充电桩为单相220V充电，支持7KW充电功率。充电桩具备车规级充电保护功能和充电状态检测功能，支持远程预约充、蓝牙无感充、即插即充等多种充电模式，适合自用和亲友邻居共享。下面就对这款充电桩进行拆解，看看内部方案和用料。
此前充电头网已经拆解过挚达“神行侠”电车出行套包，欢迎查阅。
挚达开拓者数字交流充电桩开箱

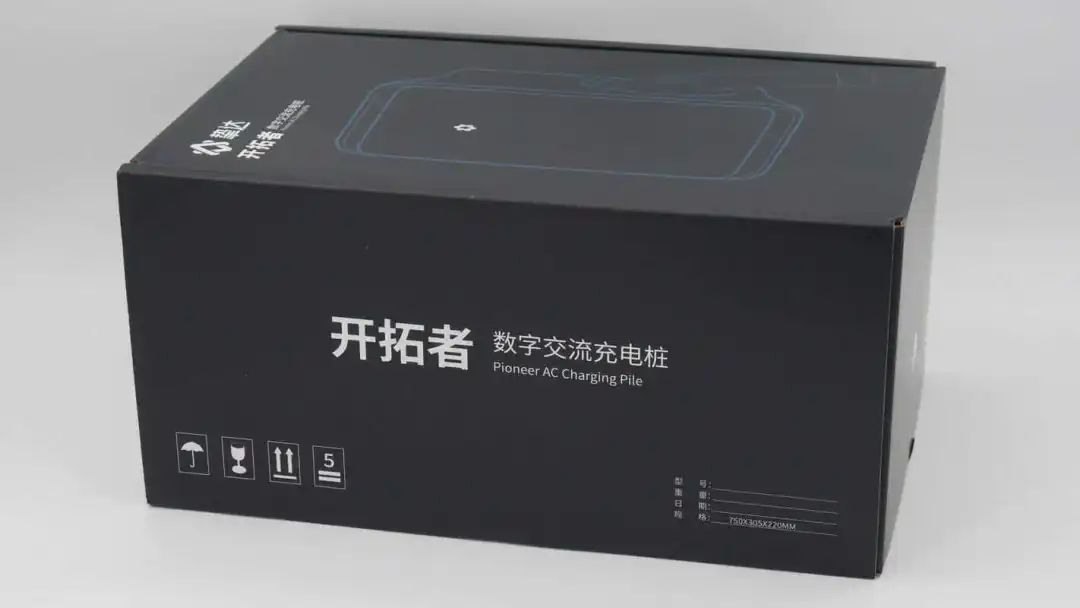

包装盒正面印有挚达品牌logo、产品简图以及名称——开拓者数字交流充电桩。
侧面印有产品名称以及注意事项标识，规格为750*305*220mm。

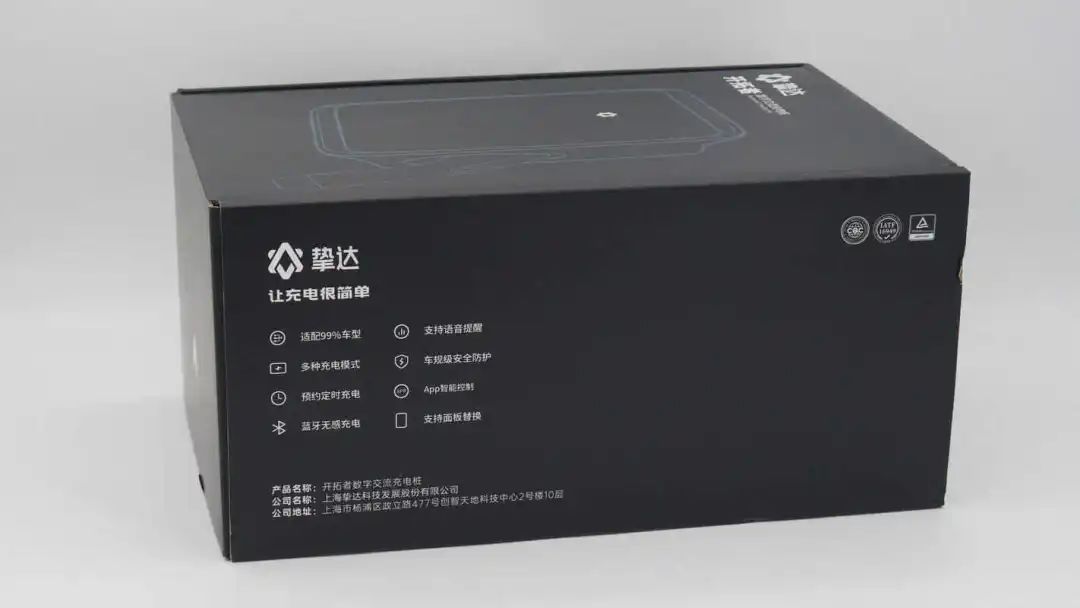

另一侧印有产品八大卖点：适配99%车型、支持语音提醒、多种充电模式、车规级安全防护、预约定时充电、APP智能控制、蓝牙无感充电、支持面板替换。
产品通过了CQC、IATF16949质量管理体系认证。

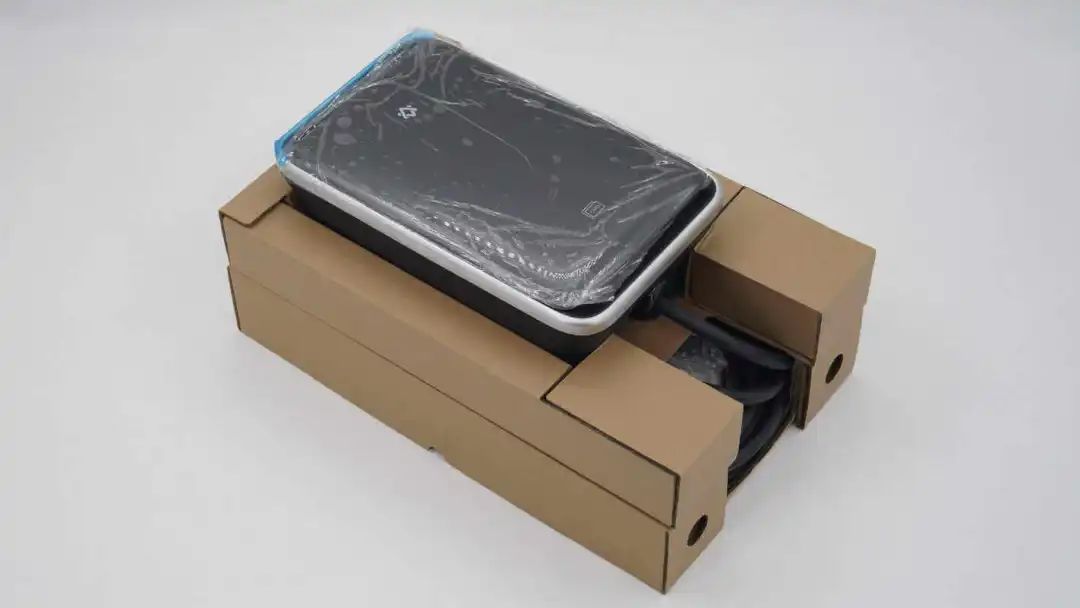

打开包装，内部采用折叠牛皮纸盒对充电桩进行固定保护。

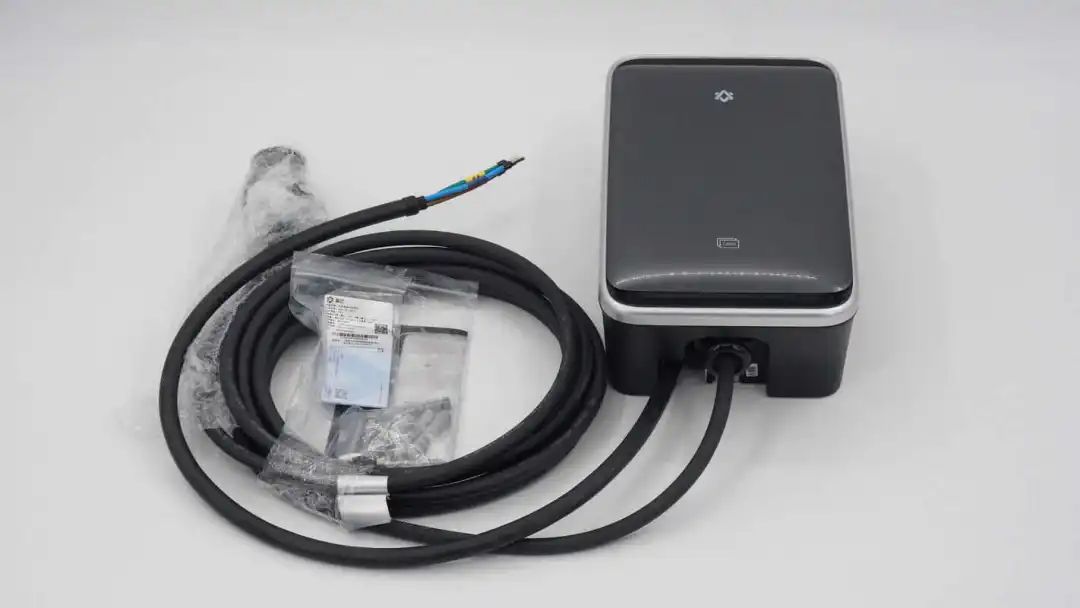

挚达开拓者数字交流充电桩由桩体、挂板、1米电源进线、充电线与枪线（6米）构成。

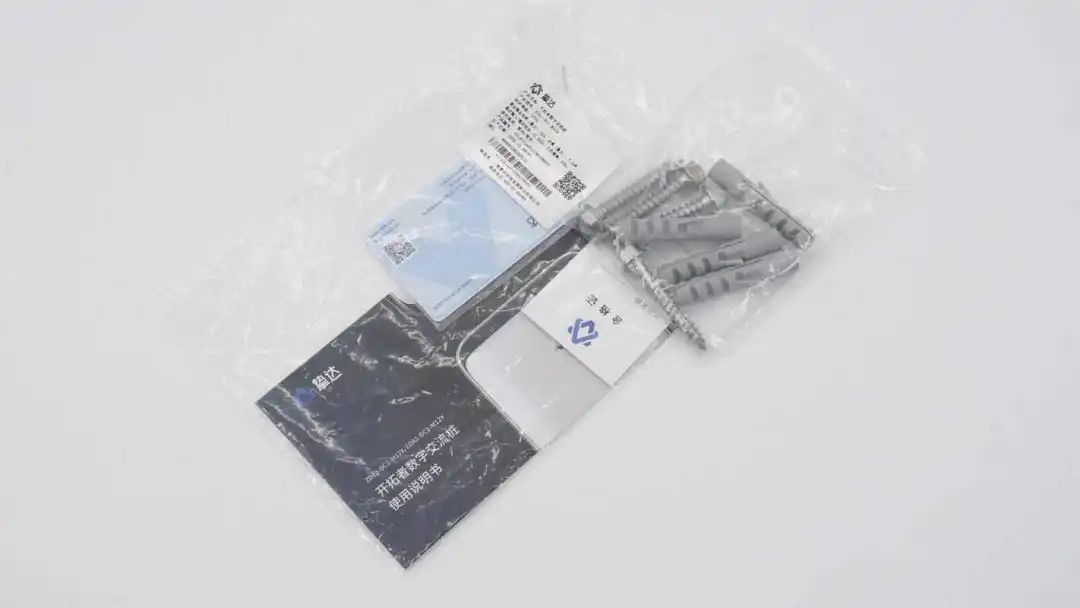

包装清单除充电桩外，还有智能启停卡、说明书、欢迎卡、合格证、定位卡、十字槽盘头机牙螺钉、金属膨胀螺丝。

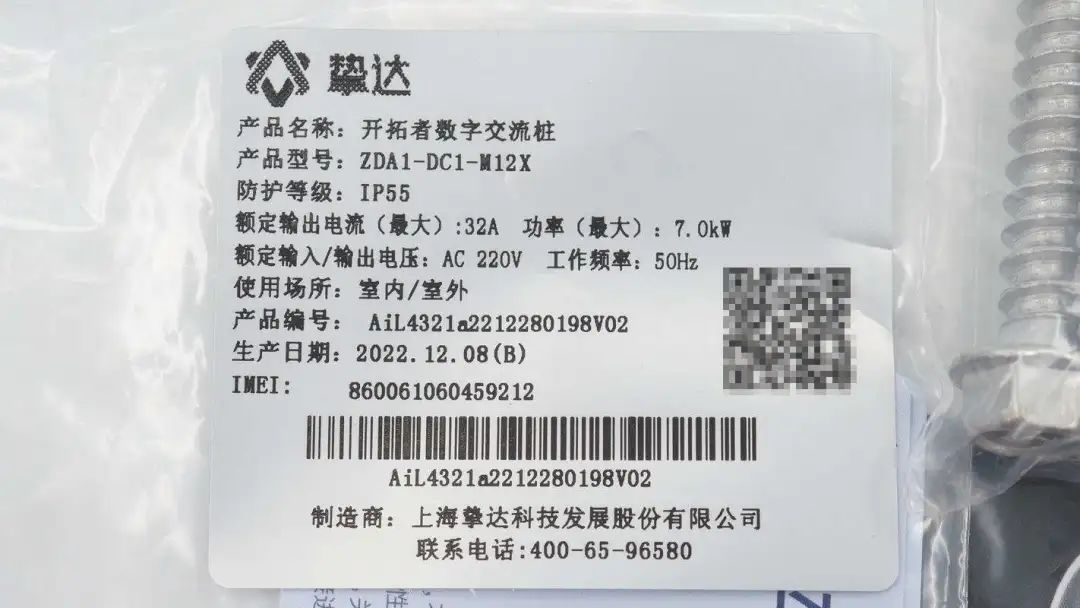

袋子上贴有产品信息贴纸
产品名称：开拓者数字交流桩
产品型号：ZDA1-DC1-M12X
防护等级：IP55
额定输出电流（最大）：32A
功率（最大）：7kW
额定输入/输出电压：AC 220V
工作频率：50Hz
使用场景：室内/室外
正常工作环境温度：-20℃~50℃
制造商：上海挚达科技发展股份有限公司
定位卡特写，上面印有孔位图，方便安装时定位孔距，十分贴心。

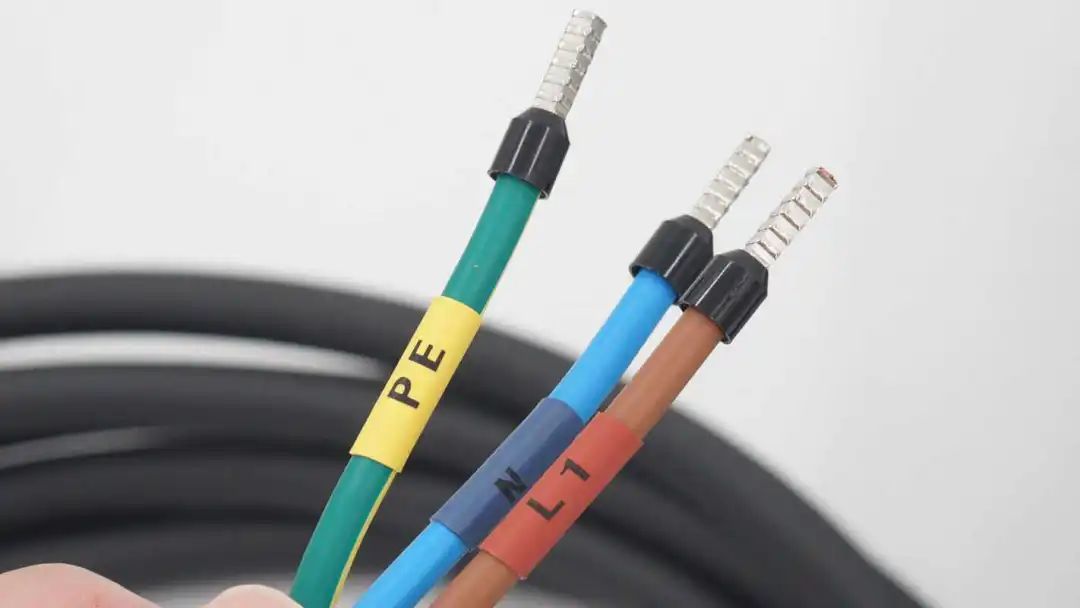

1米电源进线内部三根导线特写，做了区别处理方便安装时辨别，而头部金属柱做了凸齿设计，避免松动易脱落。

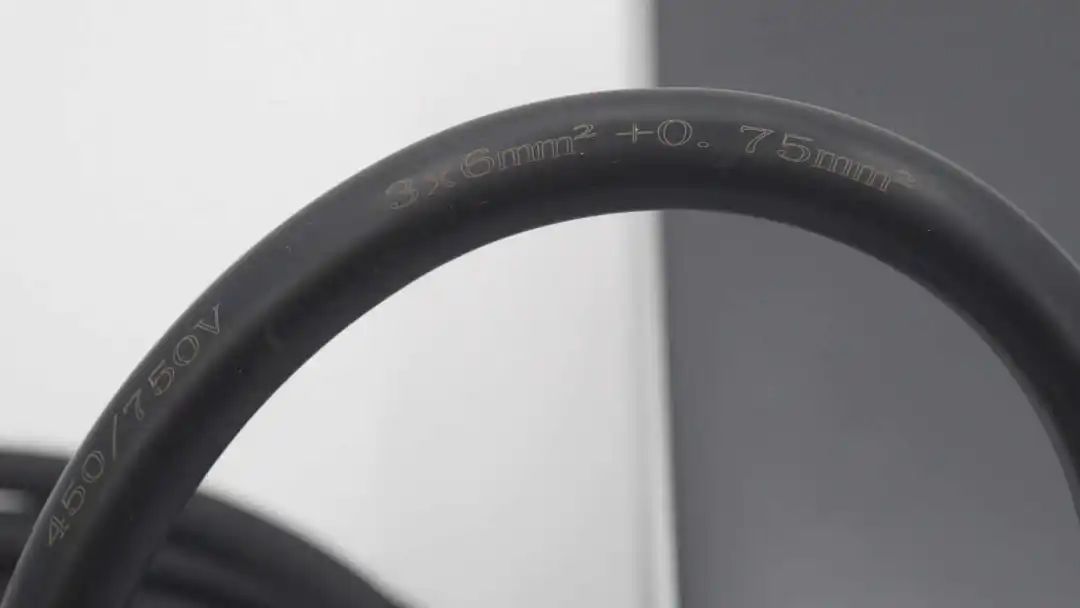

1米电源进线规格为450/750V 3*6mm²+0.75mm²。

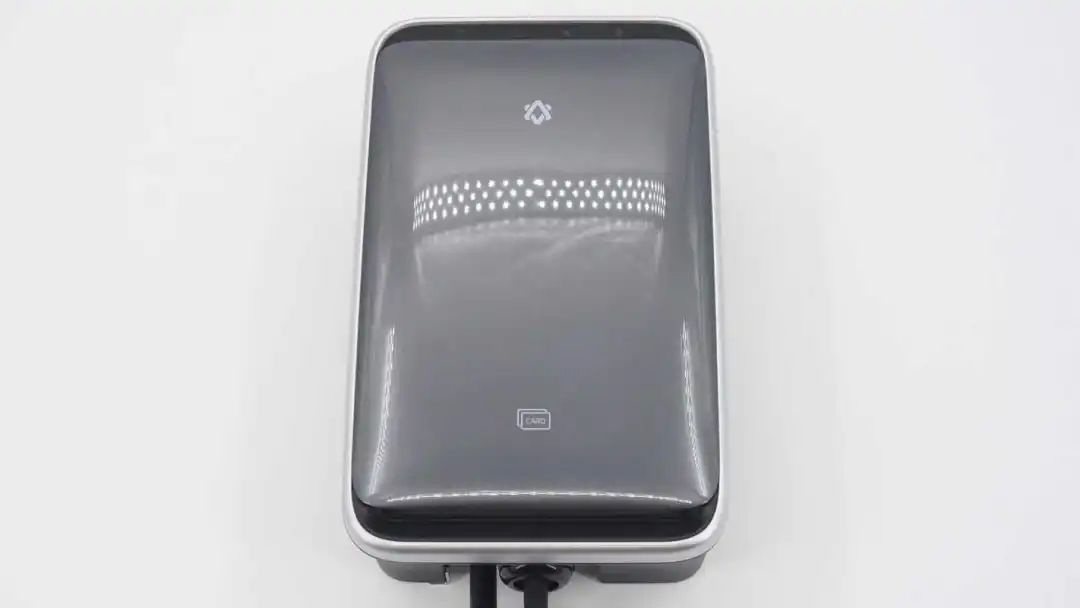

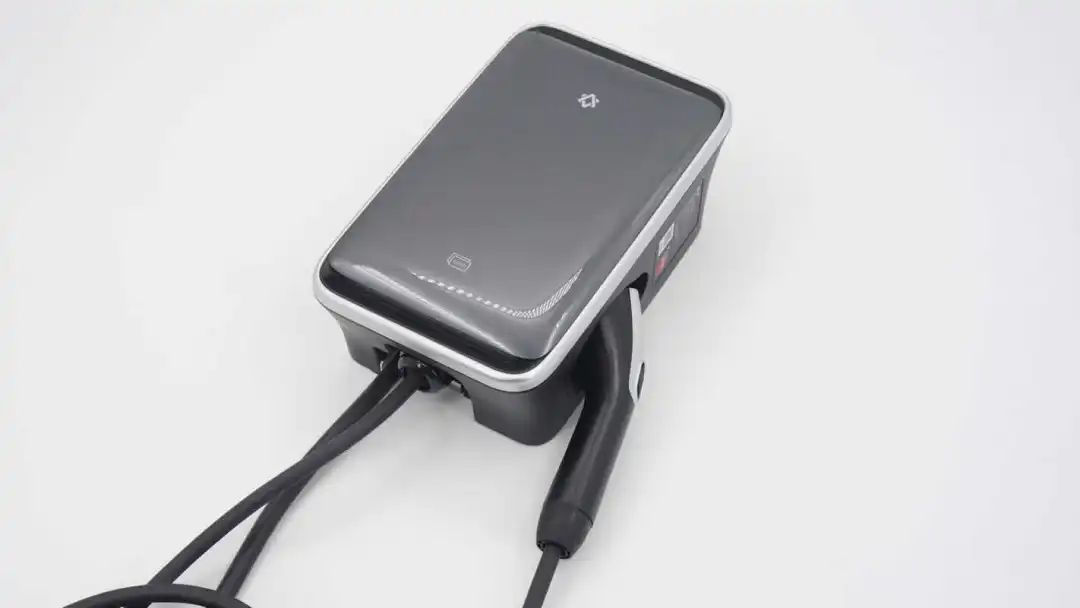

这款充电桩净重≤5kg，桩体尺寸310*210*90mm。整体采用流畅科技感线条进行设计，正面面板采用IML膜内转印技术，质感和光泽度更好。面板颜色图案可定制并更换，往上轻推，即可卸下面板，不用螺丝，轻松简单。
开拓者系列充电桩有曜石黑和霜雾白两种配色可选，同时有7kW和21kW两种功率规格可供选购，分别对应单相 220V 和三相 380V 交流电，适用于国内所推出的插电式(PHEV)及纯电动(BEV)新能源车。

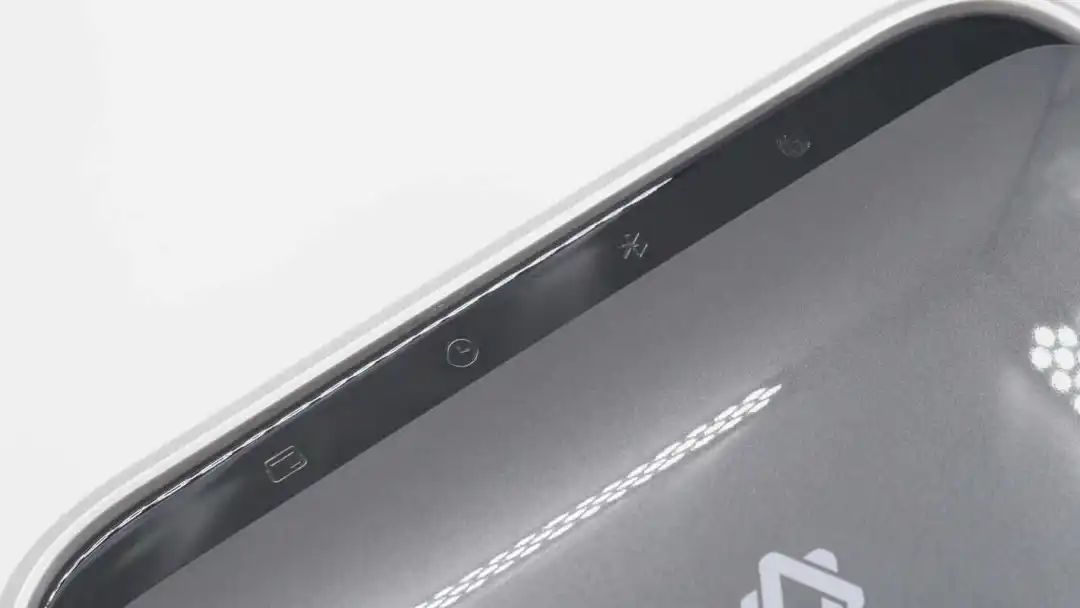

桩体正面上方边缘设有防盗充电、预约充电、蓝牙无感充、远程智充四种充电模式指示灯。

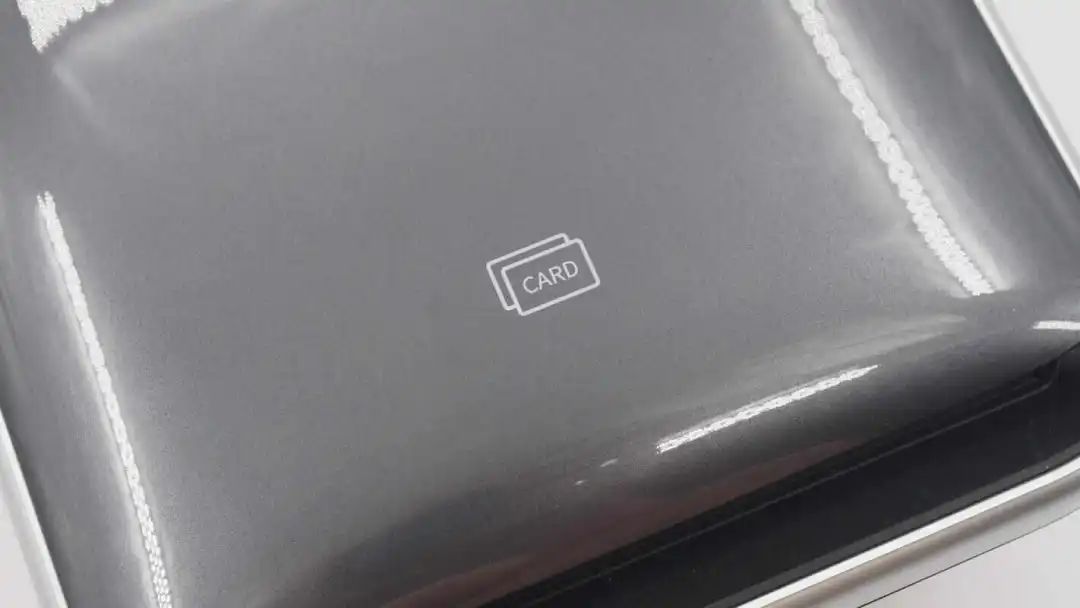

下方CARD标识提示刷卡区域，最下方边缘槽内隐藏状态灯，自适应环境亮度。四种充电模式灯搭配炫彩状态灯，充电模式一目了然，充电状态一眼掌握，为用户带来极具科技感的全新智能交互体验。
挚达APP提供绑定设备、预约充电、亲友共享、即插即用等功能，通过APP用户可进行远程启充和实时监控充电数据等，方便省心。

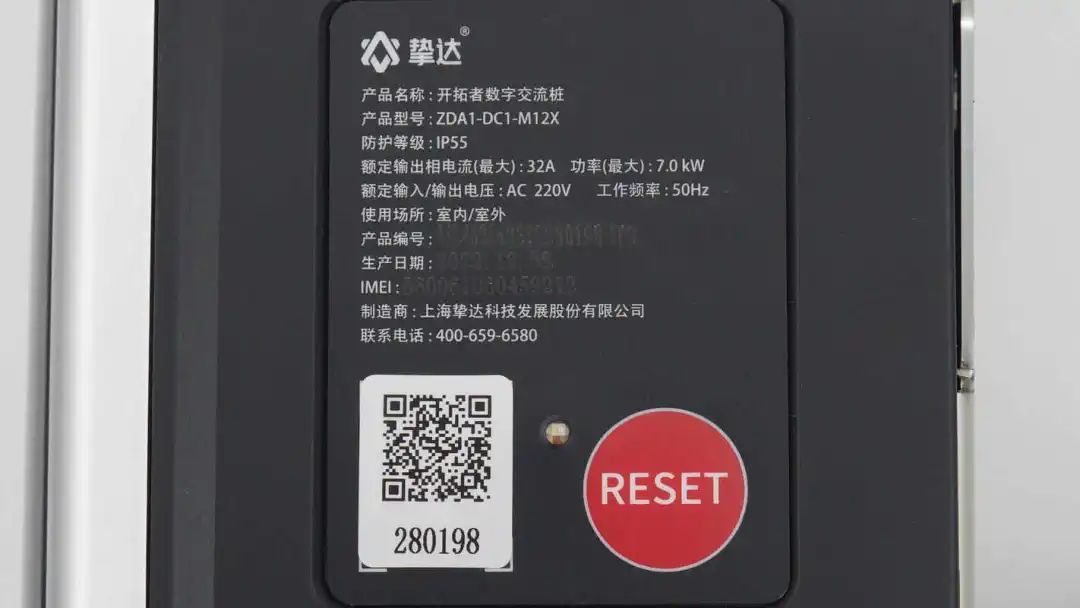

机身侧面外壳印有产品信息，下方还设有光敏电阻和薄膜复位按键，长按3秒紧急断电，短按语音播报故障代码。此外如果户绑定了APP，充电桩在等待刷卡时也会有“请刷卡”语音提示。

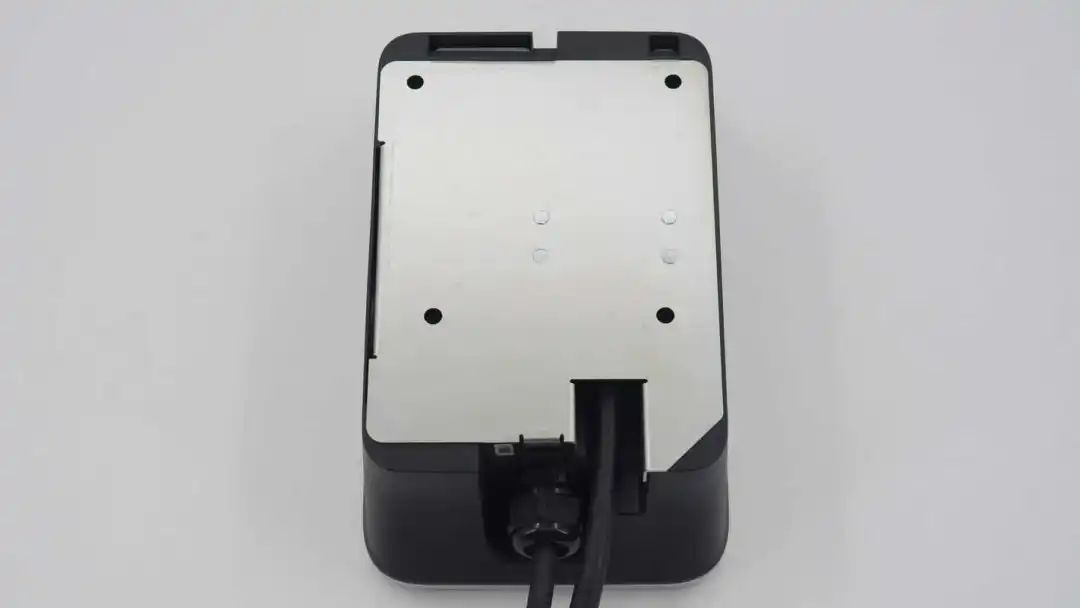

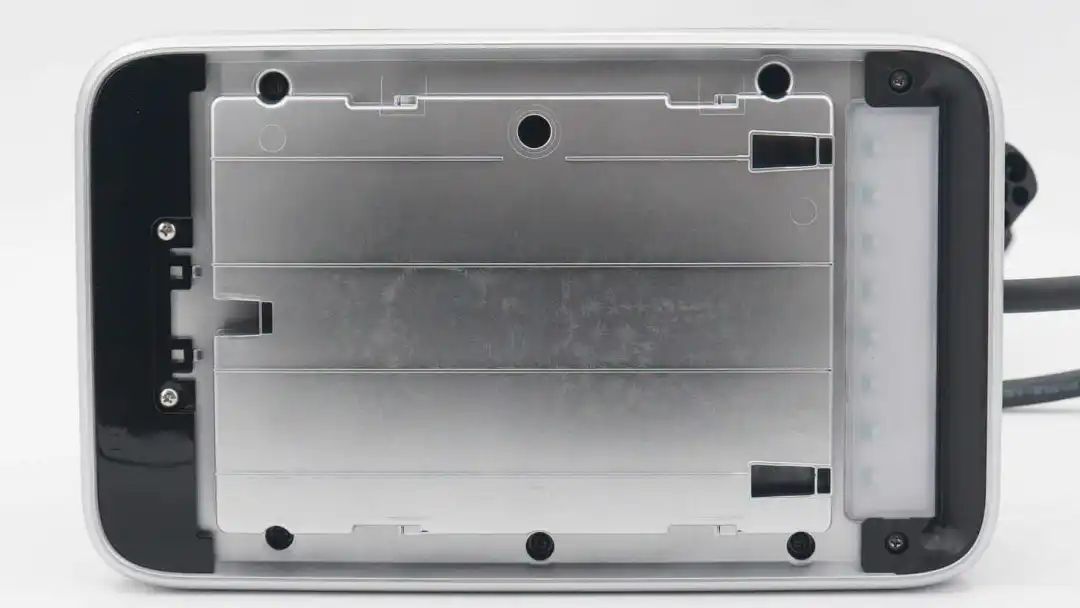

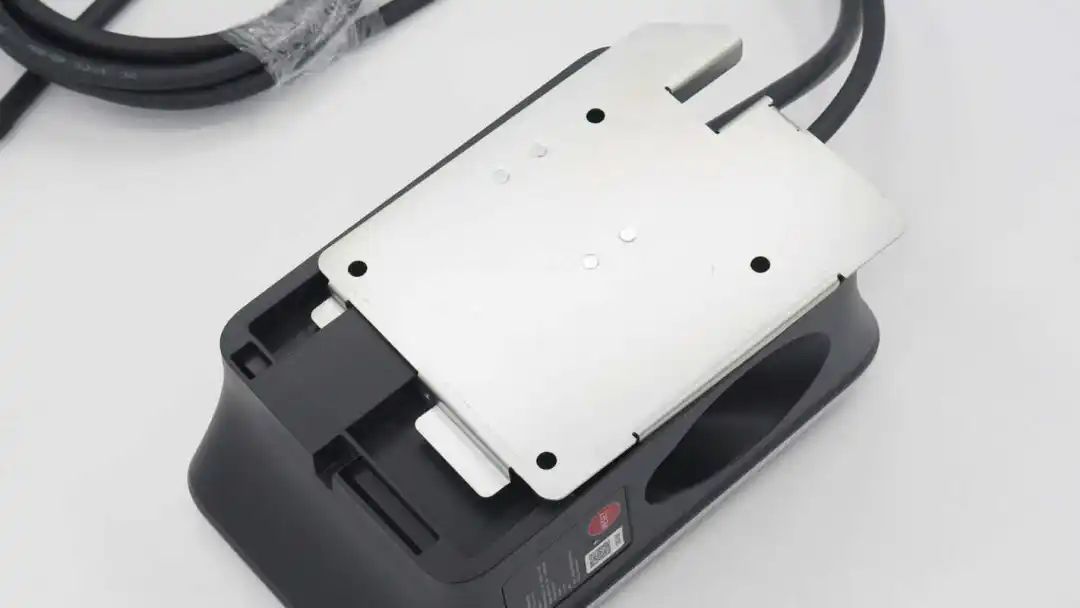

机身背面设有挂板，充电桩提供壁挂式和立柱式两种安装方式。

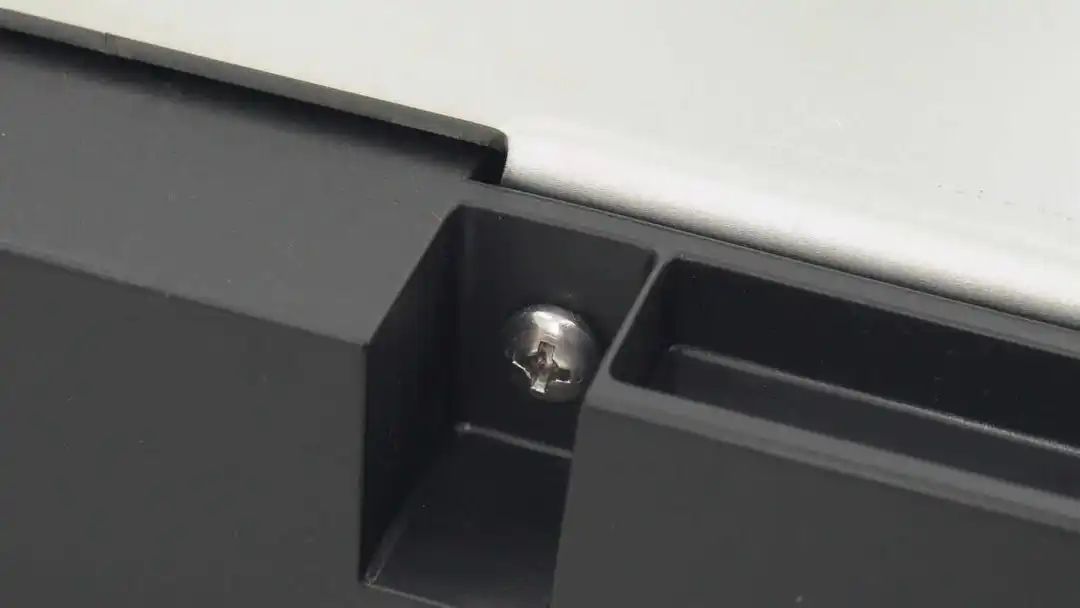

若采用壁挂式安装，安装好后通过特写的螺丝锁上桩体与挂板。

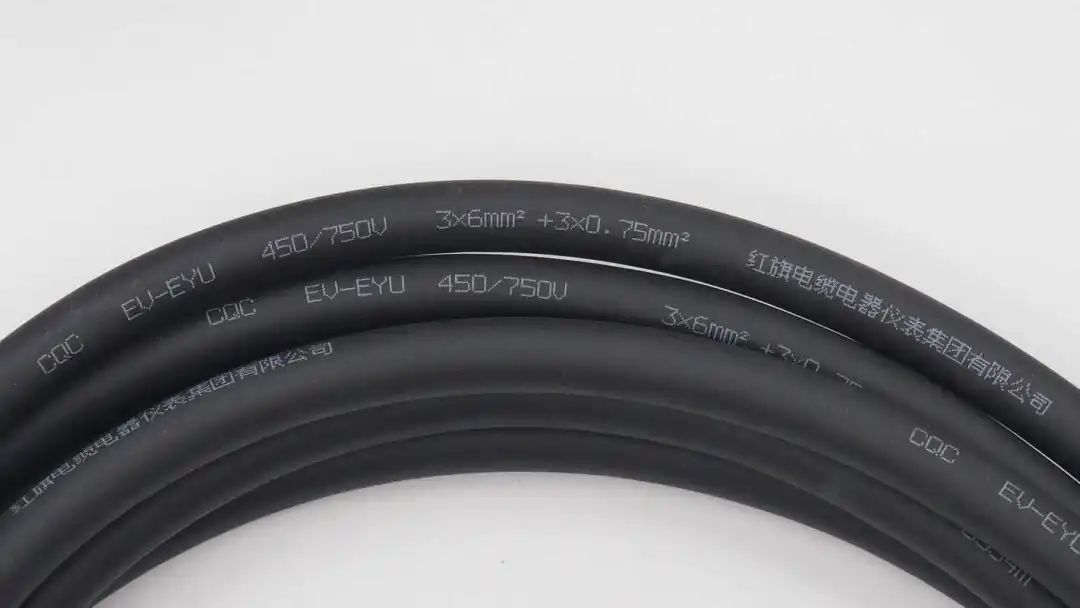

枪线规格与电源进线规格一样，采用柔软的TPU材质，使用收纳更轻便，对女性用户很友好，制造商为红旗电缆电器仪表集团有限公司。

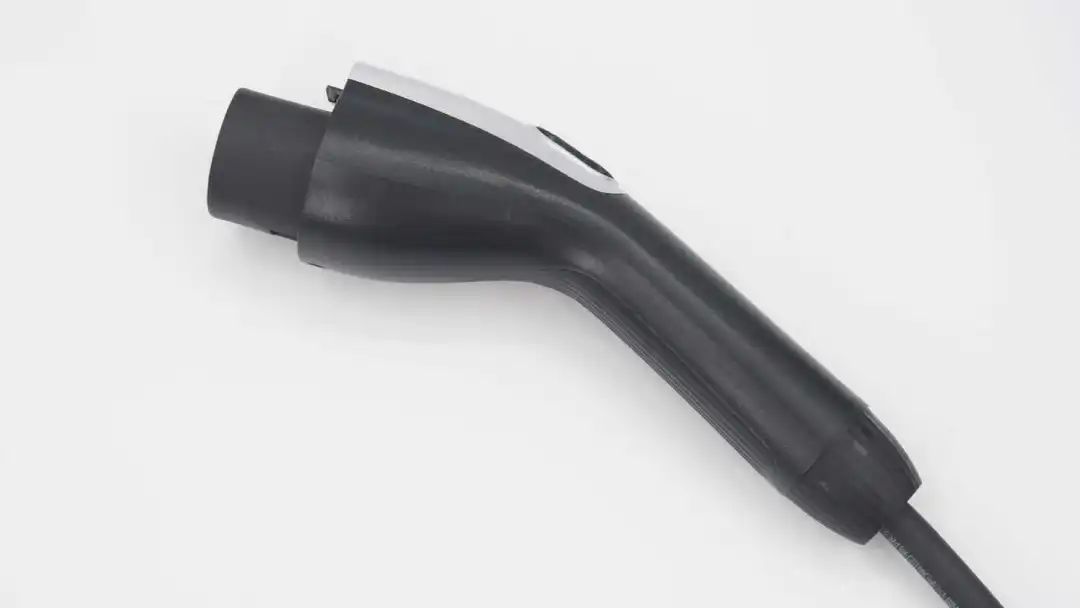

充电枪头采用符合人体工学造型设计，持握使用更自然。

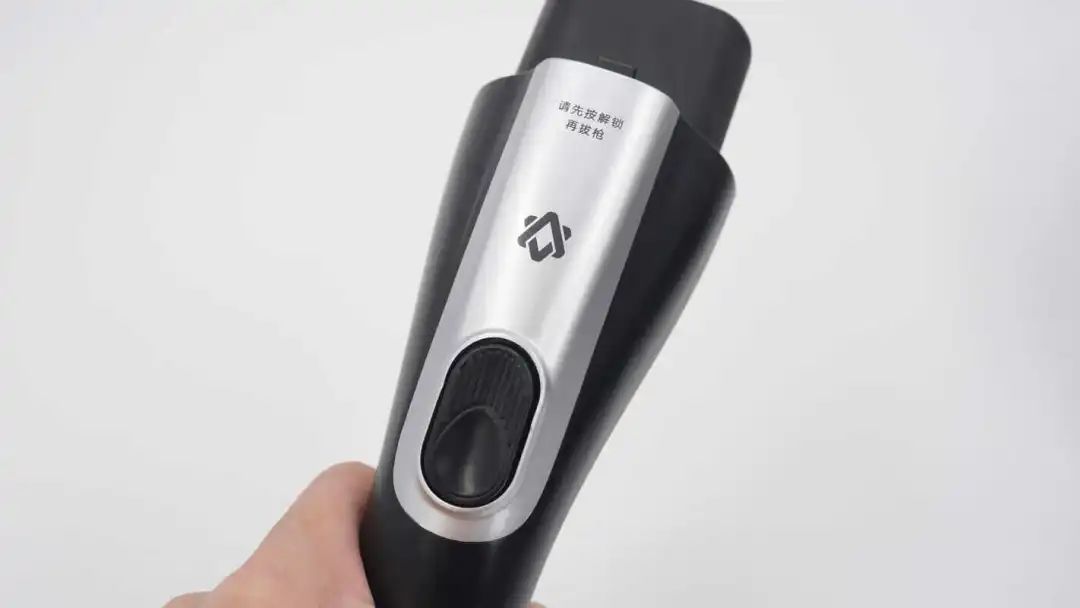

枪头顶部外壳喷刷银色涂料，与主体黑色撞色提升颜值，外壳上印有挚达品牌logo以及“请先按解锁再拔枪”提示语。

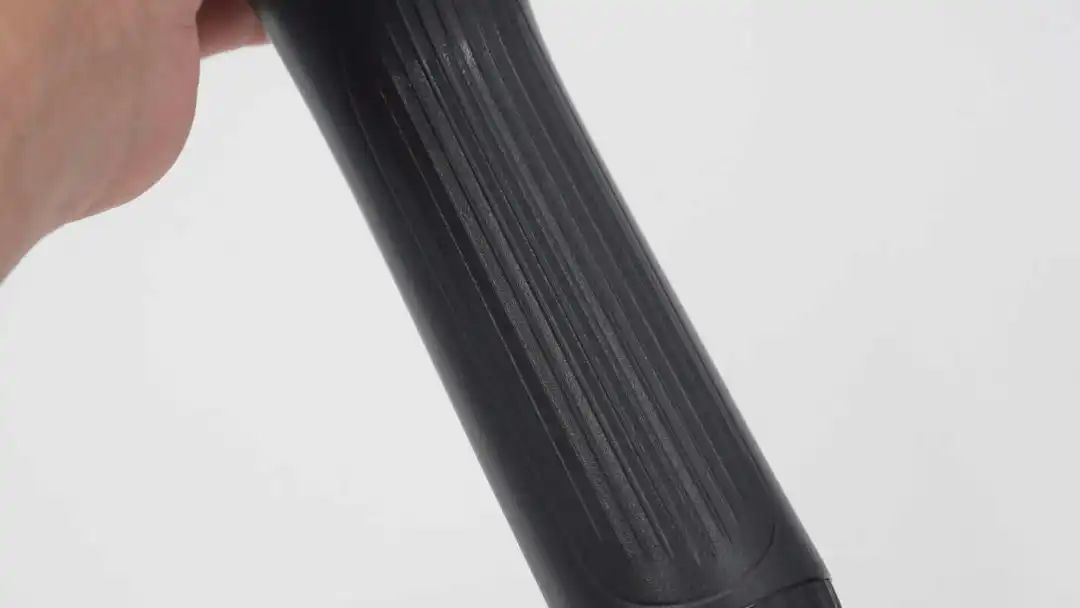

握把内侧做了符合人体工学的纹理设计，便于用户单手握紧。

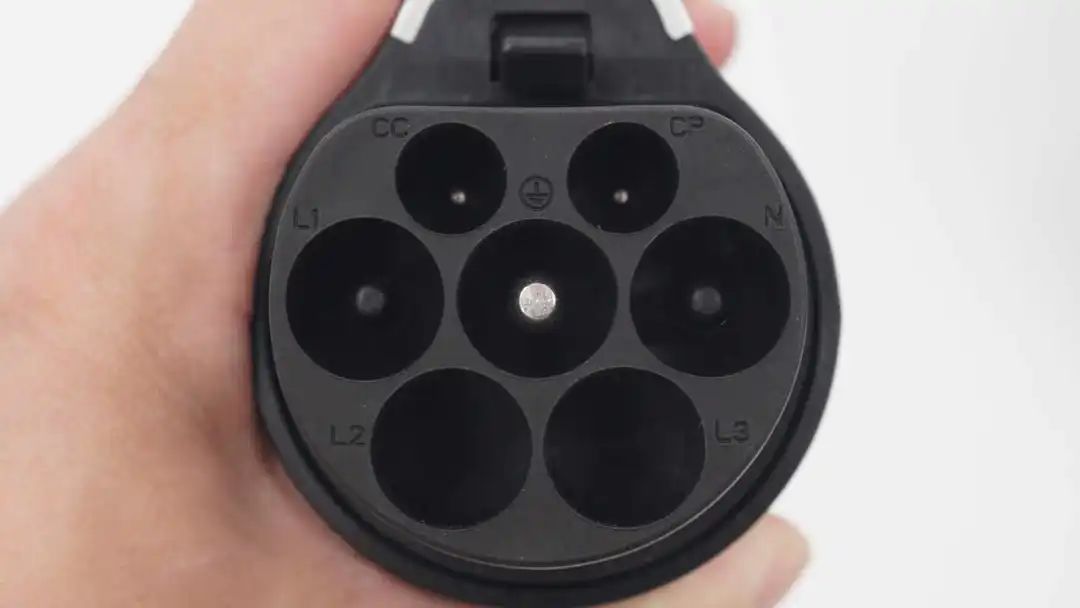

充电枪头端部特写，符合新国标7孔交流电枪插头标准。

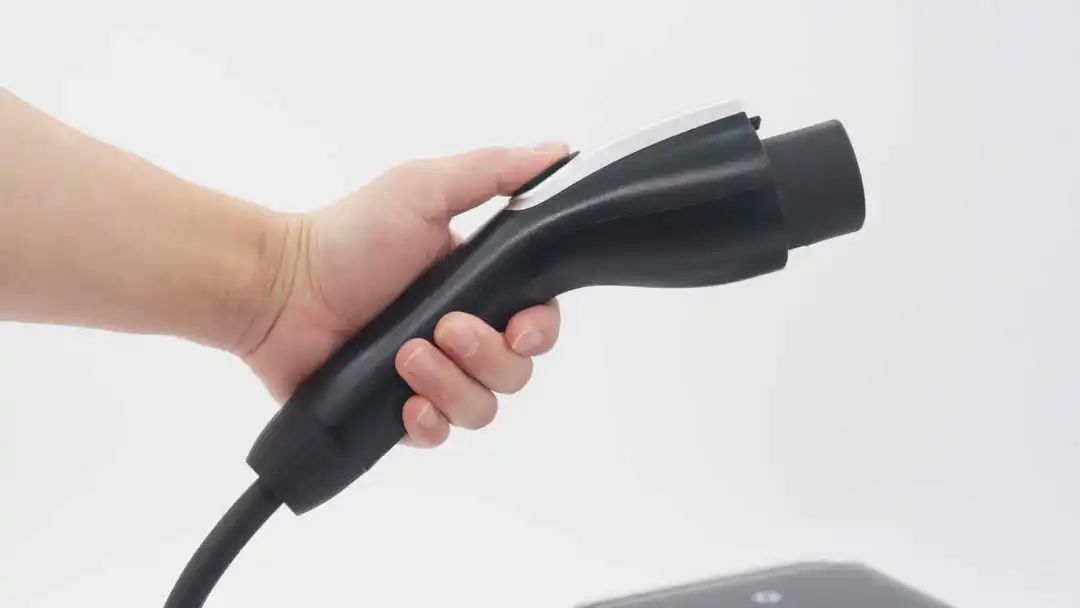

充电枪头持握场景一览。
当充电桩闲置或使用完时，便可将充电枪头插入桩体右侧插槽进行收纳。
挚达开拓者数字交流充电桩拆解

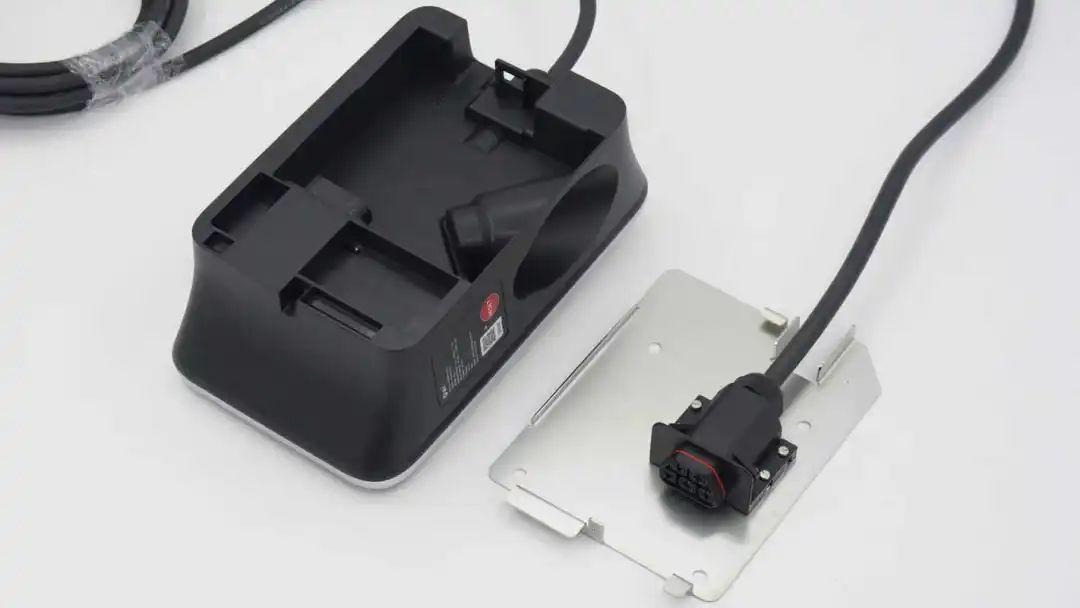

拆掉顶部螺丝分离充电桩桩体和挂板。
充电桩桩体与1米电源进线插头采用接插件的形式连接，如此设计可以大大简化安装过程，提高安装效率。

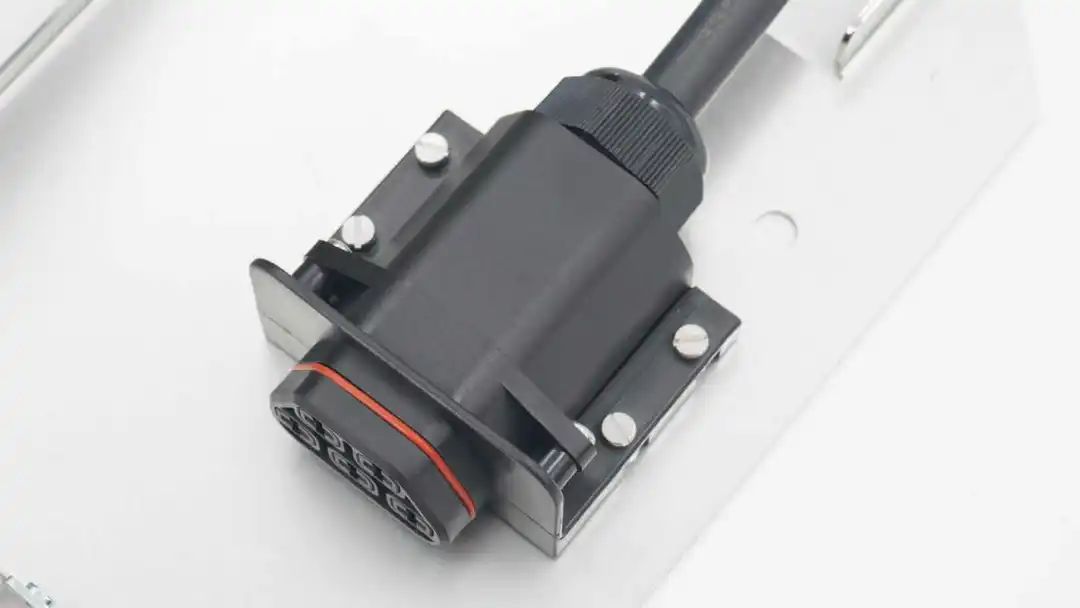

1米电源进线插头采用螺丝固定在挂板上。

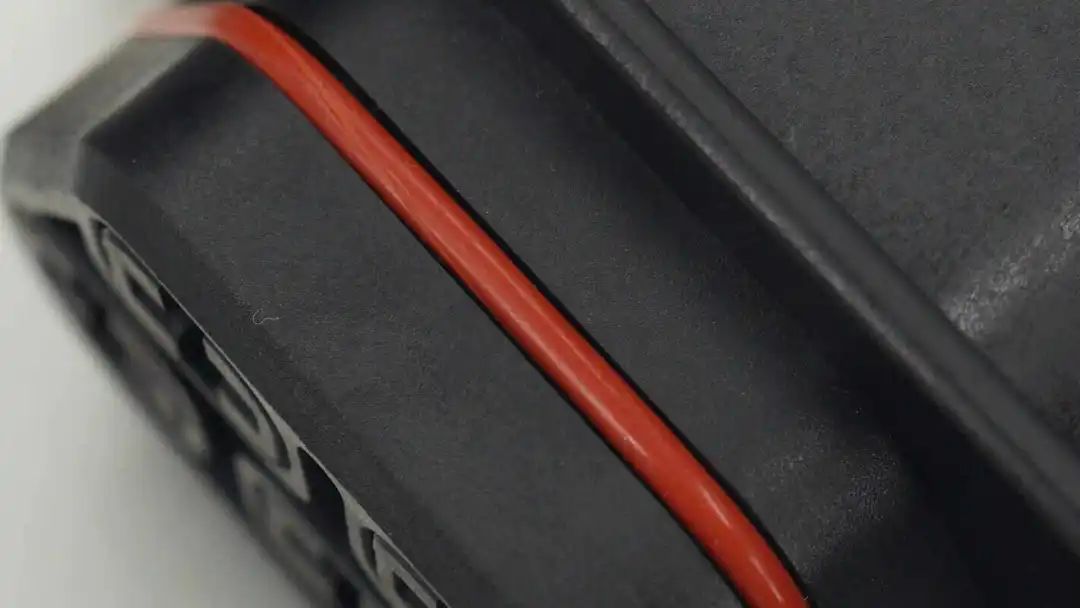

插头塑料外壳上采用硅胶圈密封，防止进水。

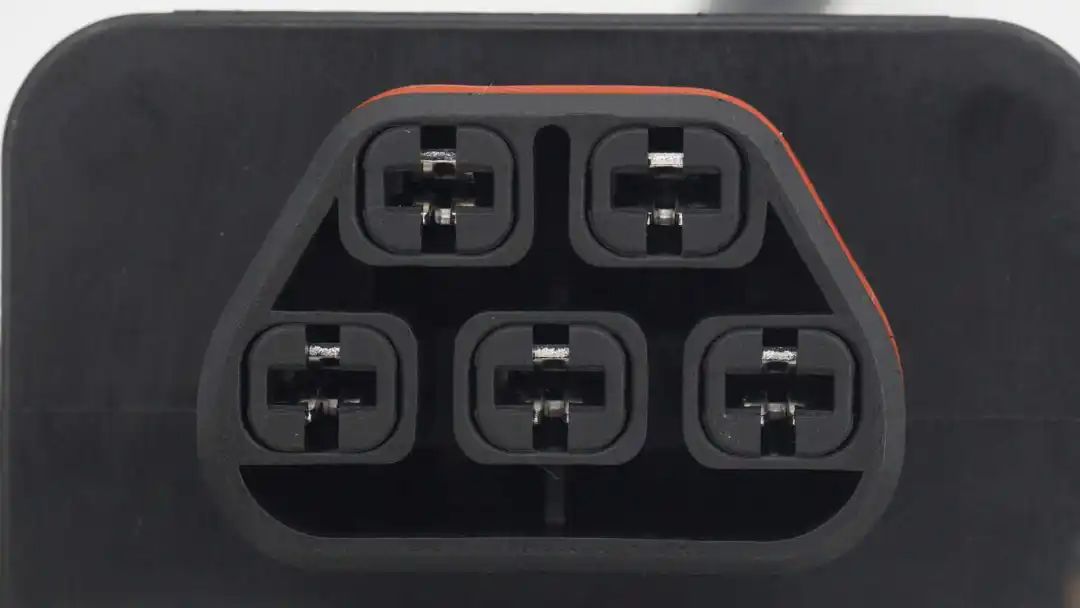

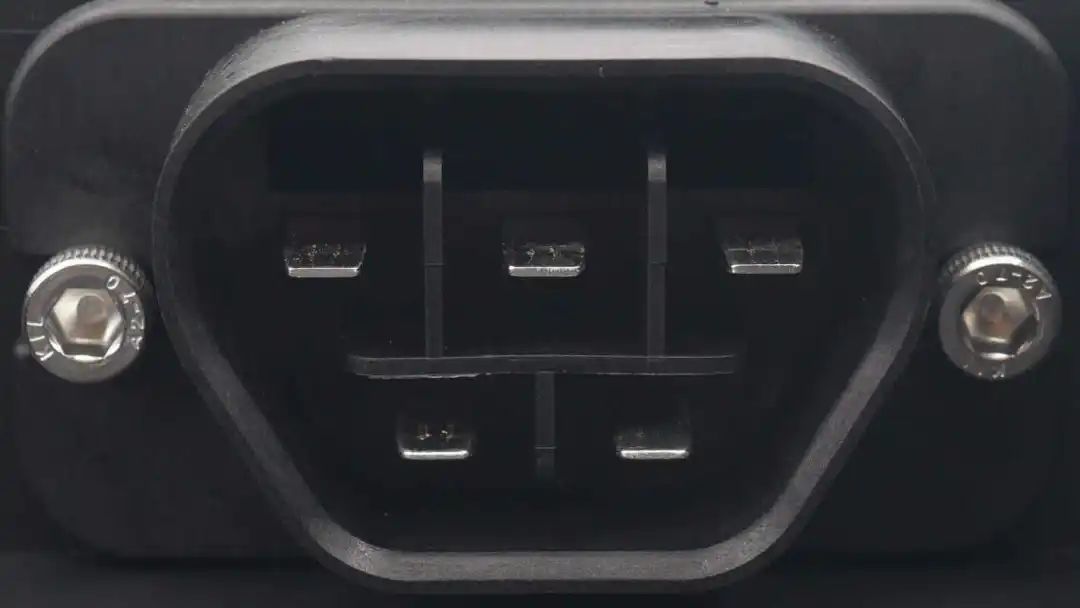

插头内部触点特写。

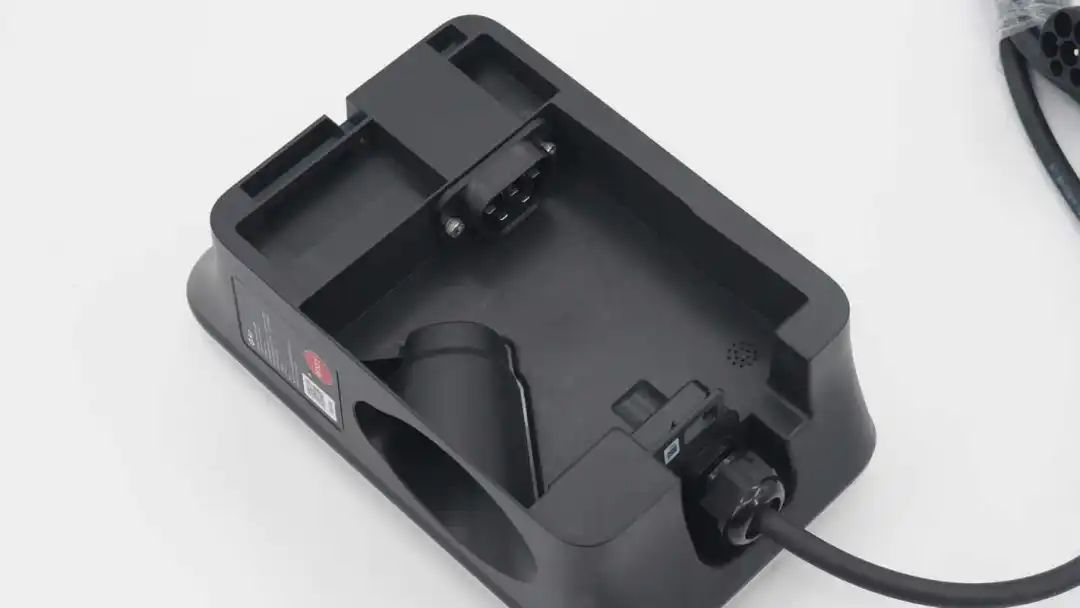

插头连接到桩体内部的插座上。

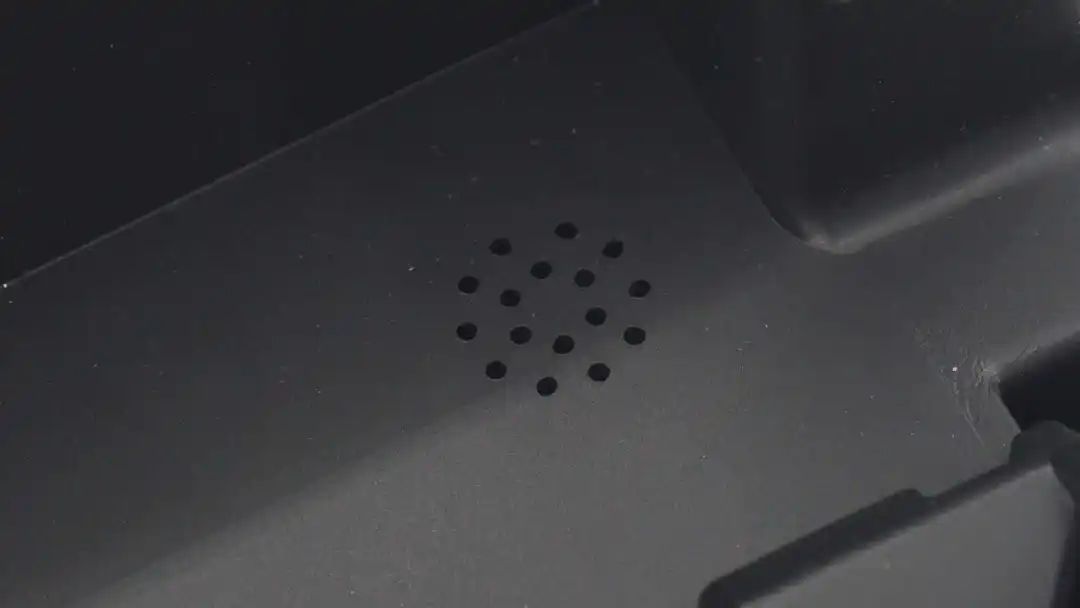

桩体内部的扬声器开孔。
桩体供电插座通过螺丝固定在桩体背面。

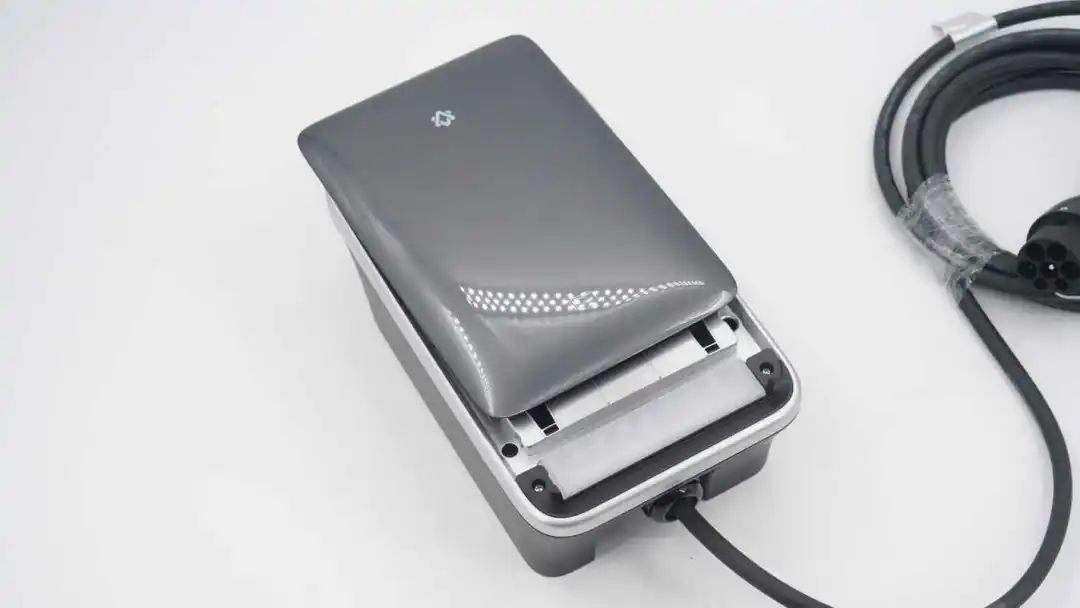

向上推开充电桩装饰面板，继续进行拆解。

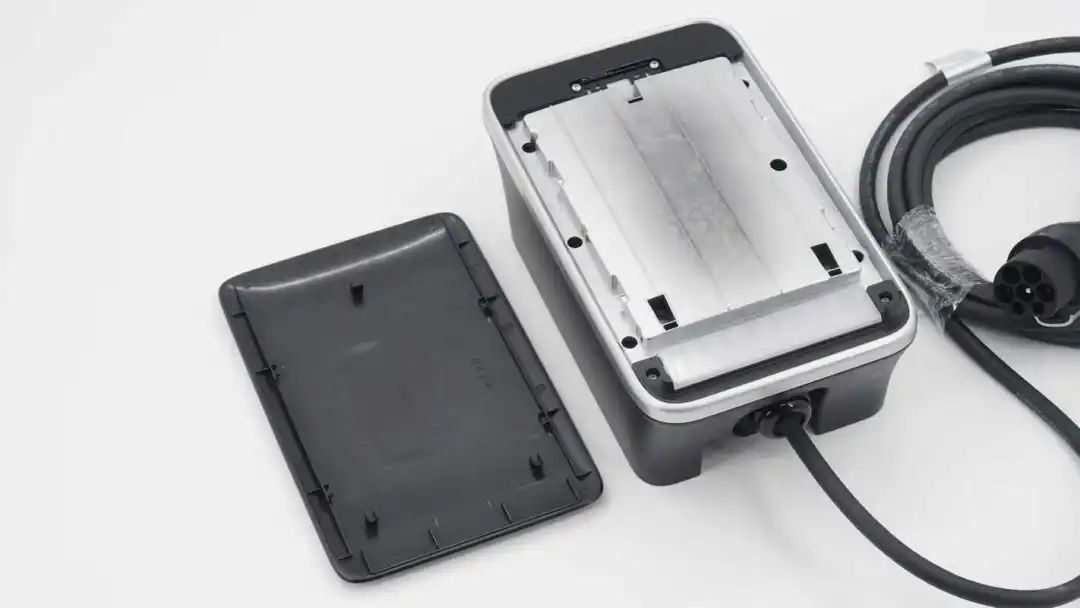

取下装饰面板，在面板下面是状态指示灯和灯板。
装饰面板为PC材质。
图中左侧为状态指示灯，右侧为灯板。

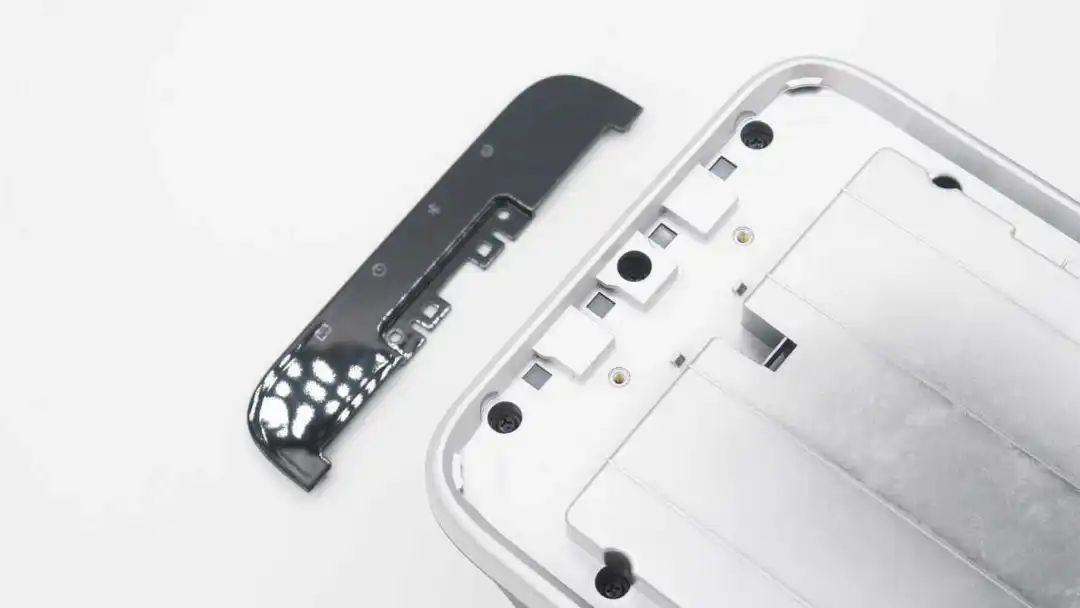

拆下状态指示灯的盖板，在下方隐藏三颗固定螺丝。
在底部灯板下方也隐藏三颗固定螺丝。
拧下所有的固定螺丝，拆开桩体，内部两条排线分别连接NFC小板和指示灯板。

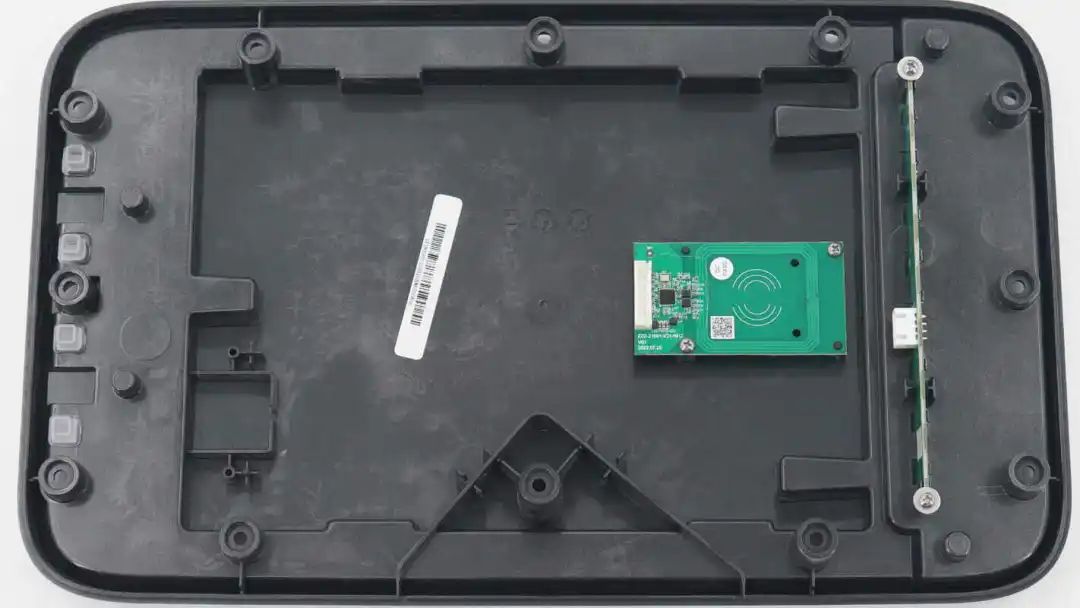

盖板内部NFC小板和指示灯板特写，通过螺丝固定。

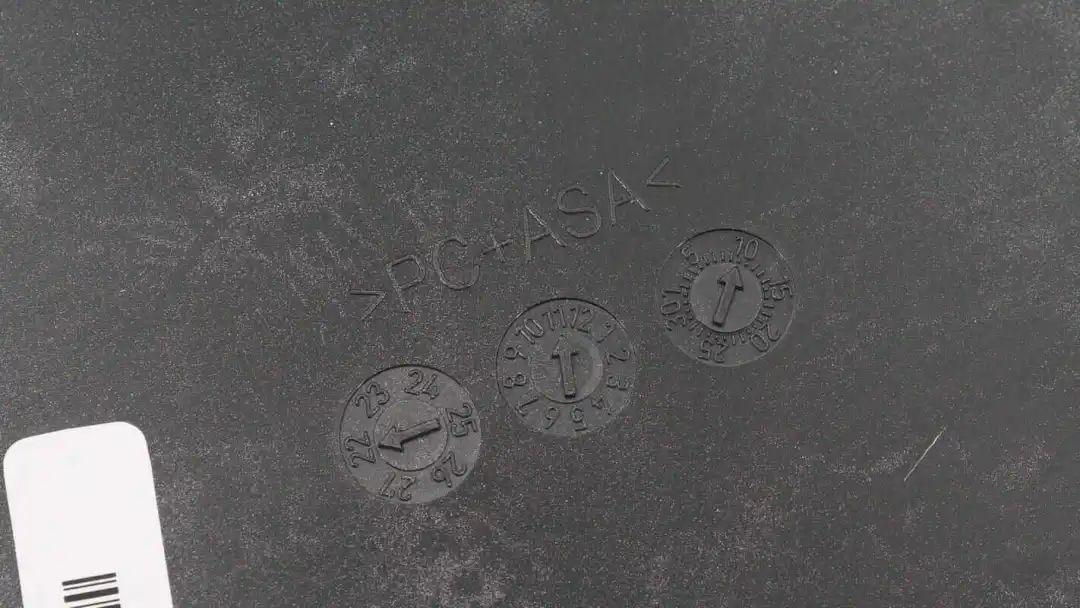

壳体材质为PC+ASA，还标注了生产日期。

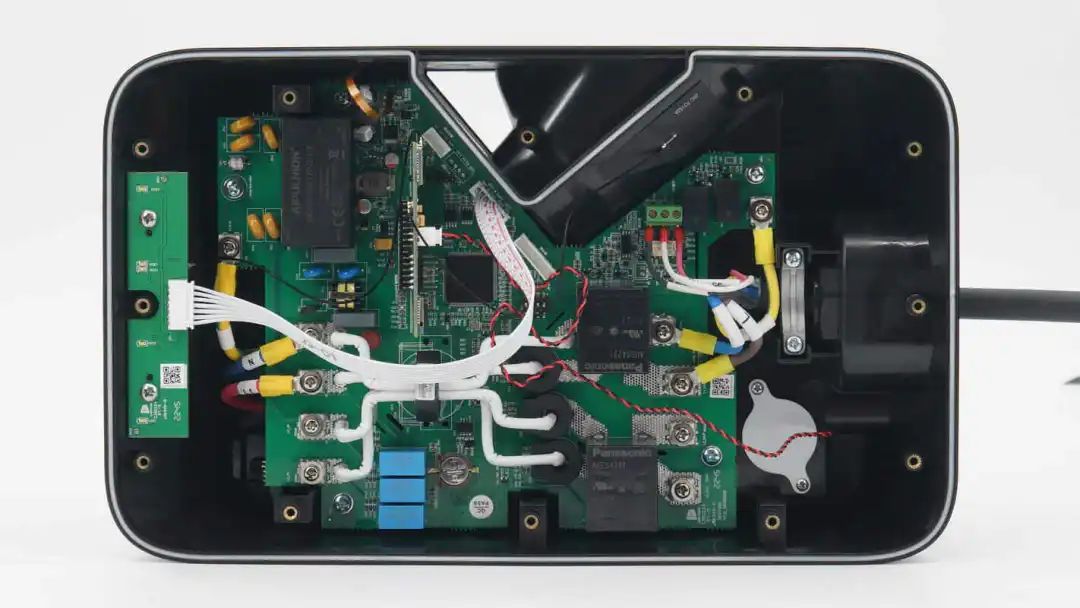

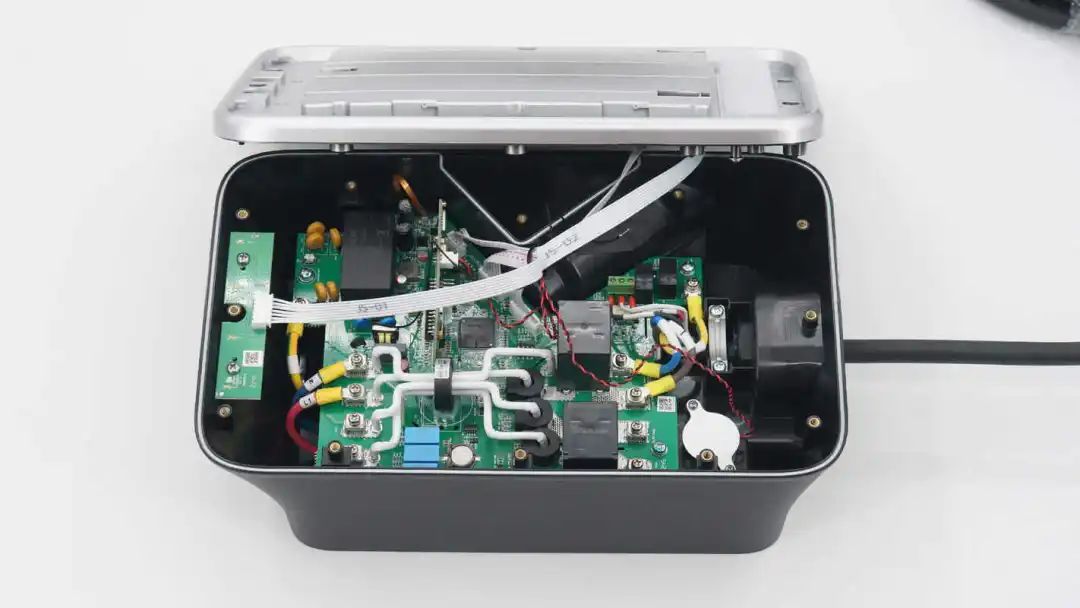

桩体一览，塑料外壳接缝处设置有密封圈用于防水，内部固定指示灯板和用于充电控制的PCB。

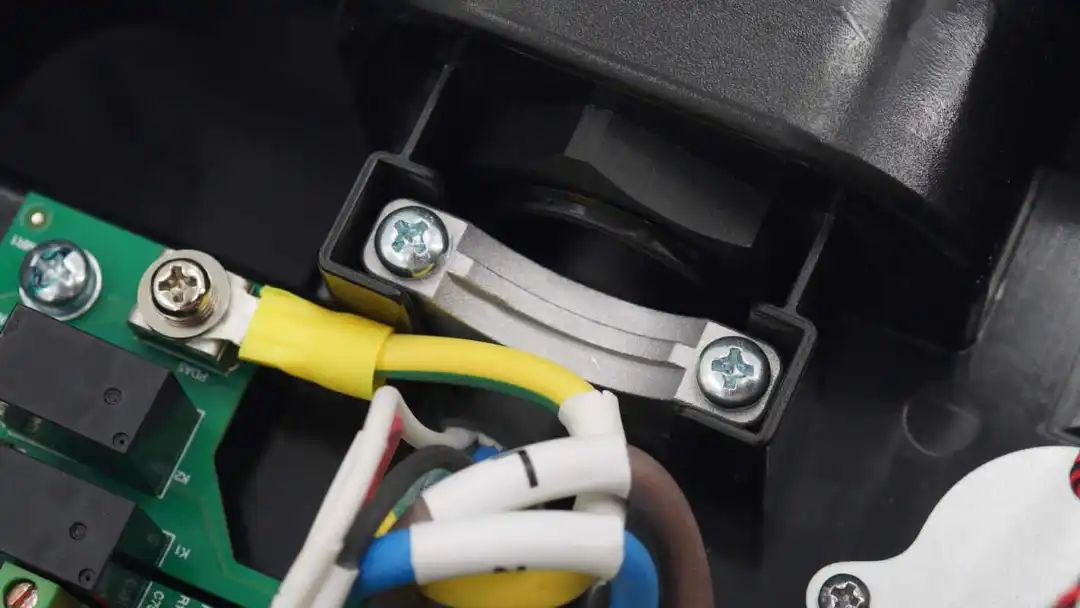

压紧固定充电桩导线的压板特写，通过螺丝固定。

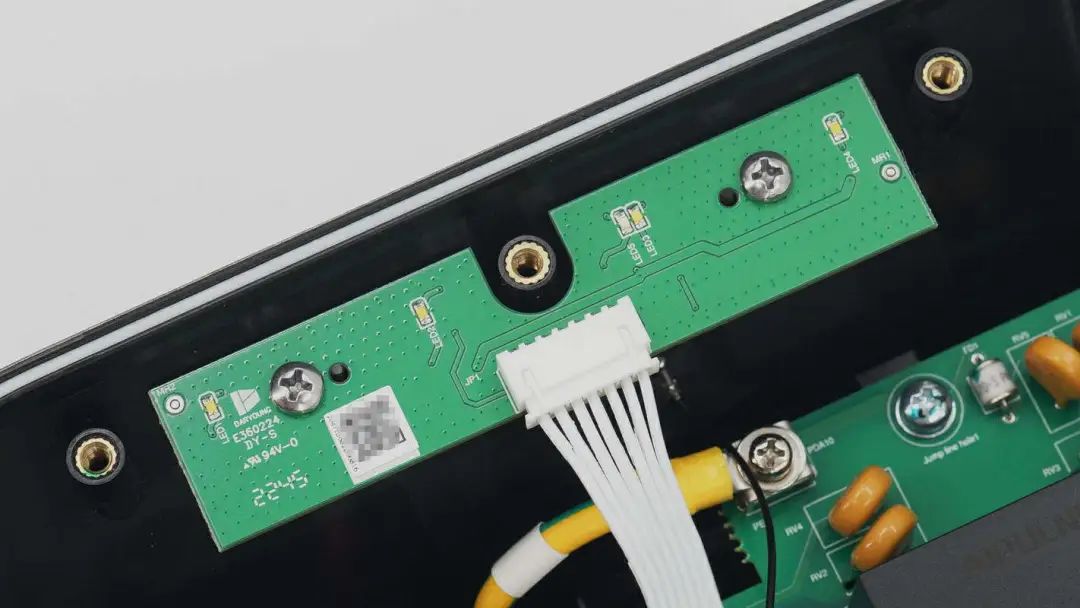

状态指示灯板特写，通过排线连接。

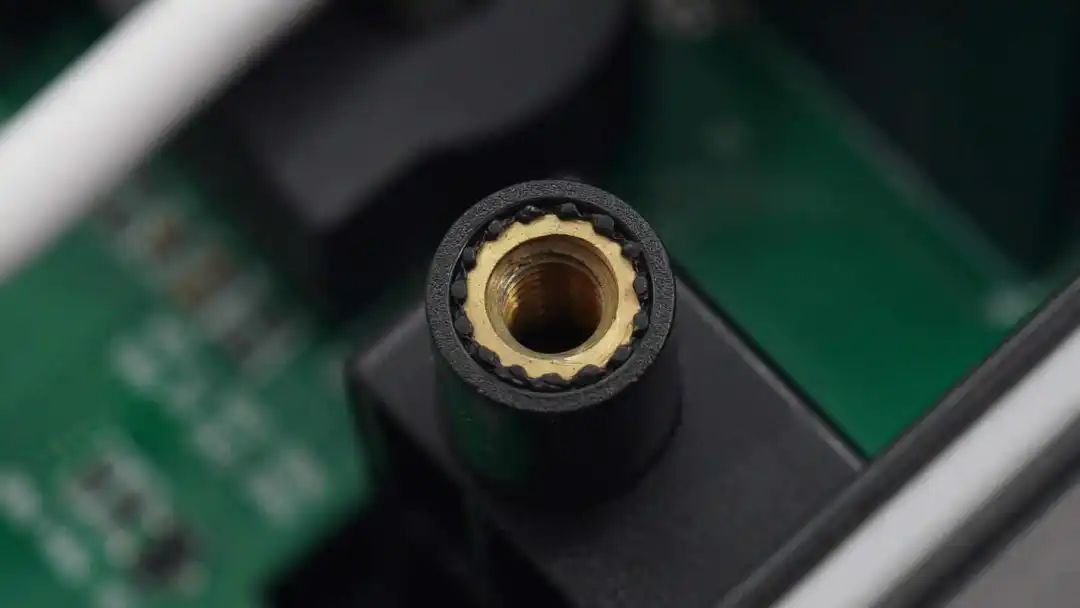

桩体外壳采用铜螺母固定。

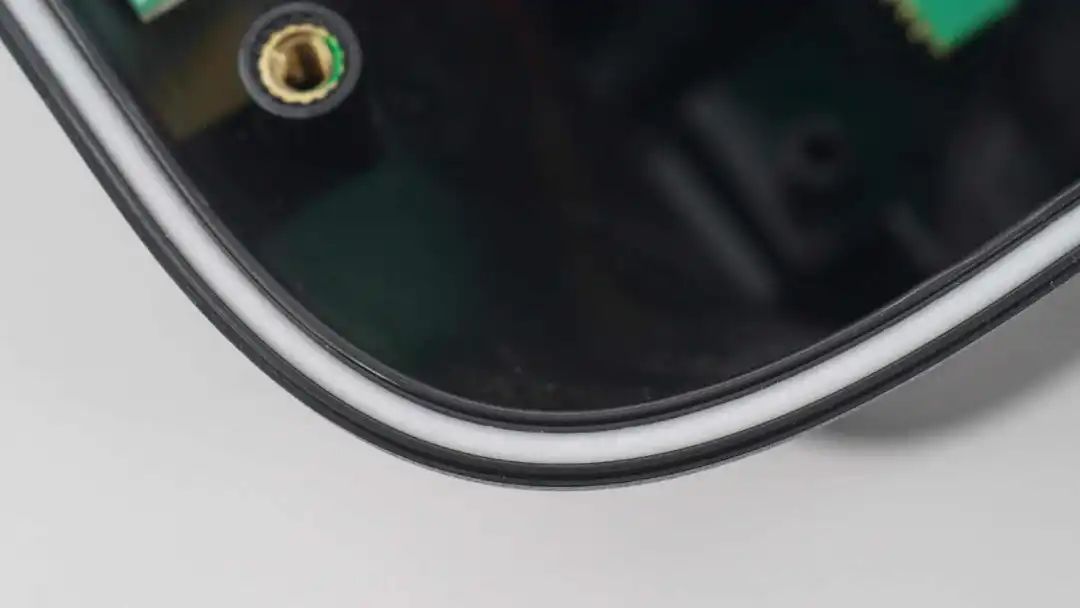

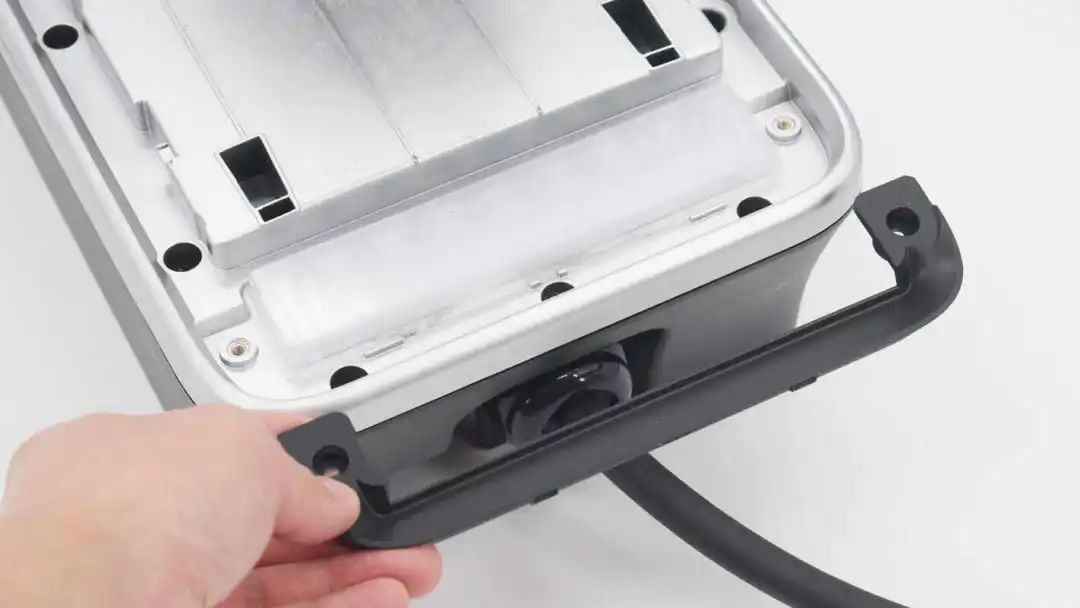

边缘白色密封圈特写。

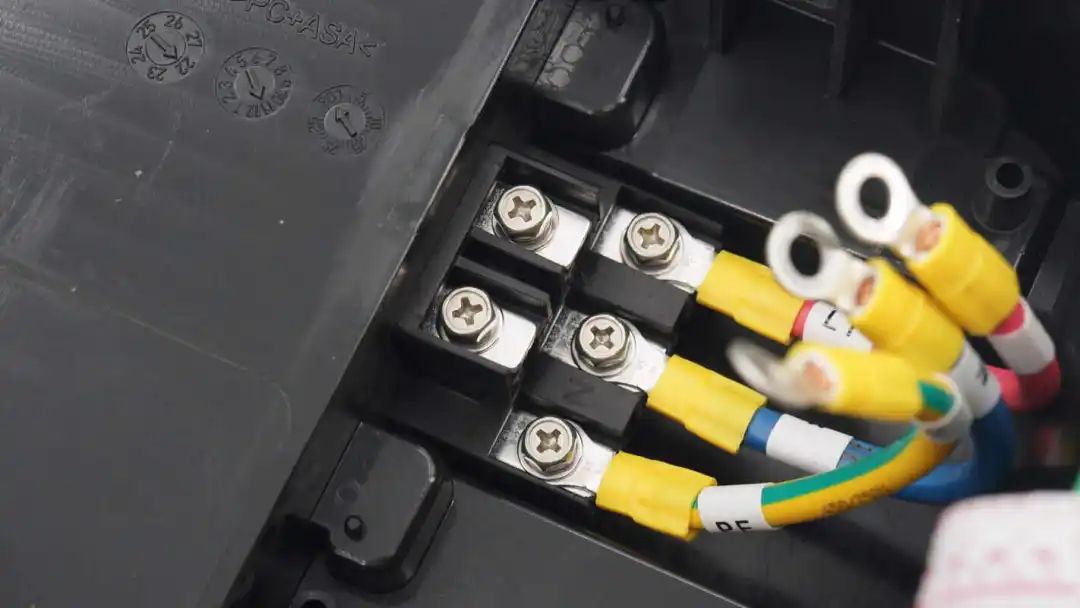

桩体内部接线一览，连接了火线，零线和地线，预留两根线用于三相380V充电。

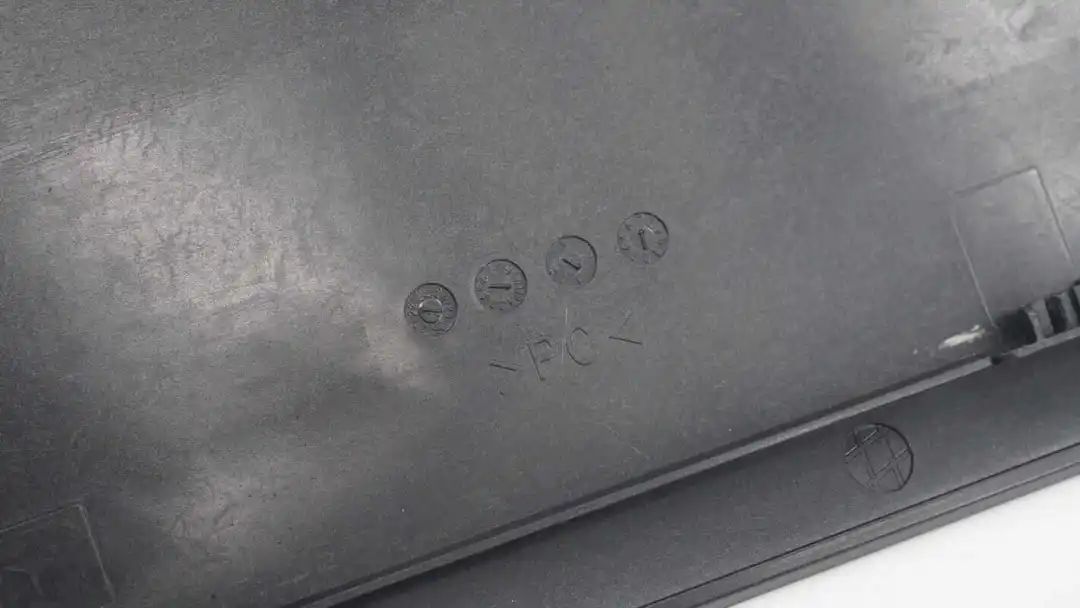

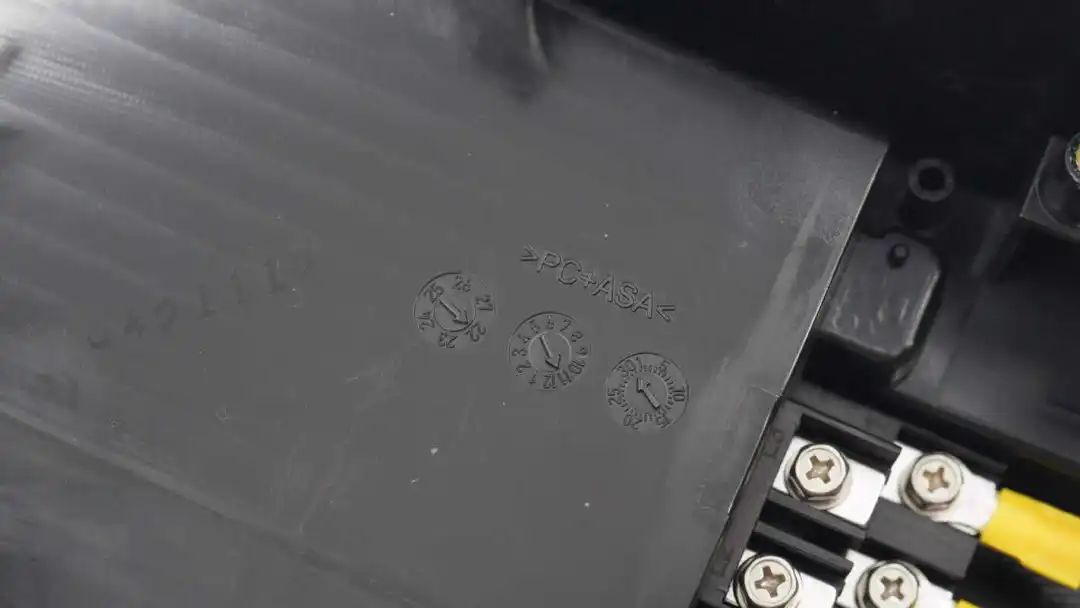

桩体外壳采用PC+ASA材质。
连接桩体内部外壳的同轴线，采用插头连接。

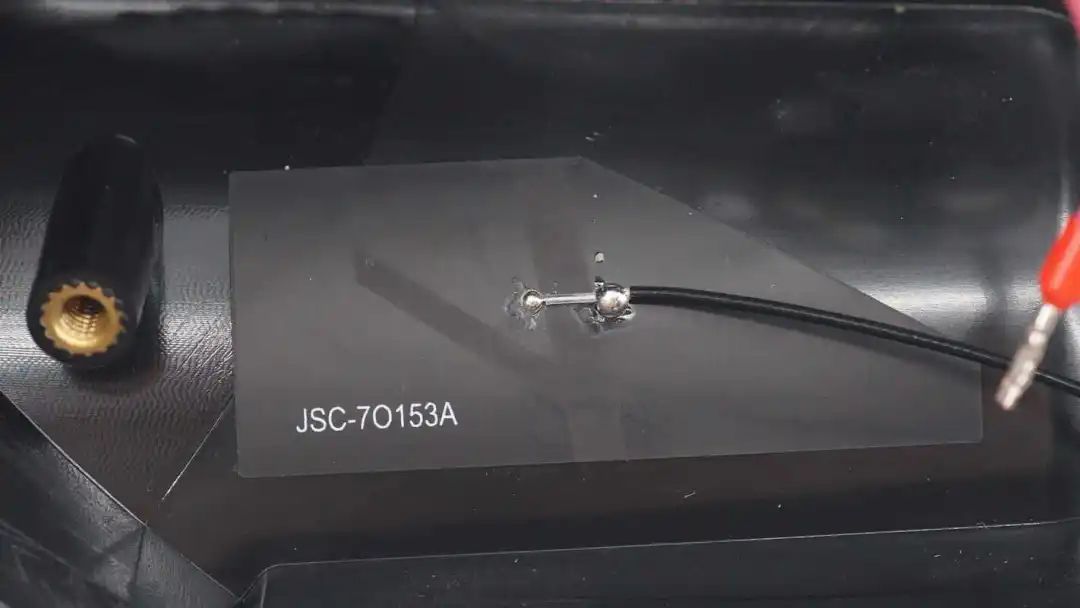

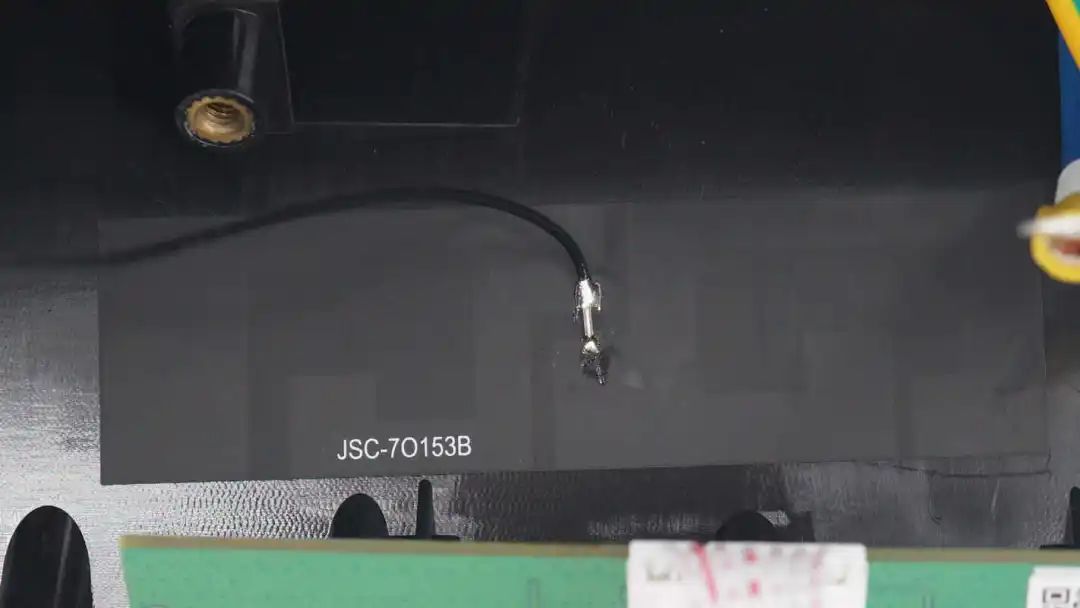

贴片天线特写，焊接连接同轴线。
另一片贴片天线特写，焊接连接同轴线。

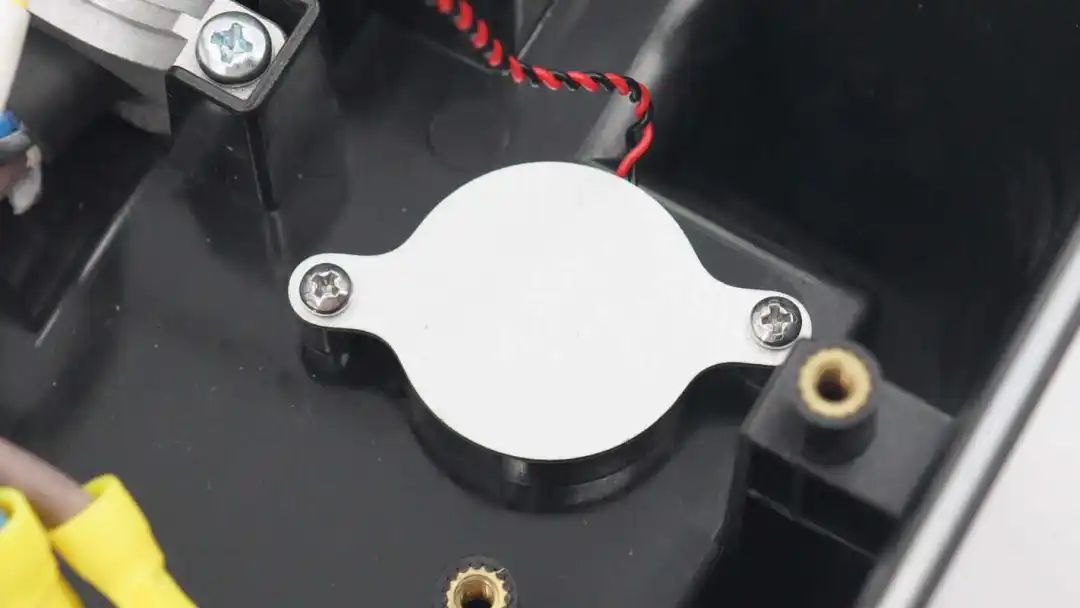

提示音扬声器采用金属盖板固定。

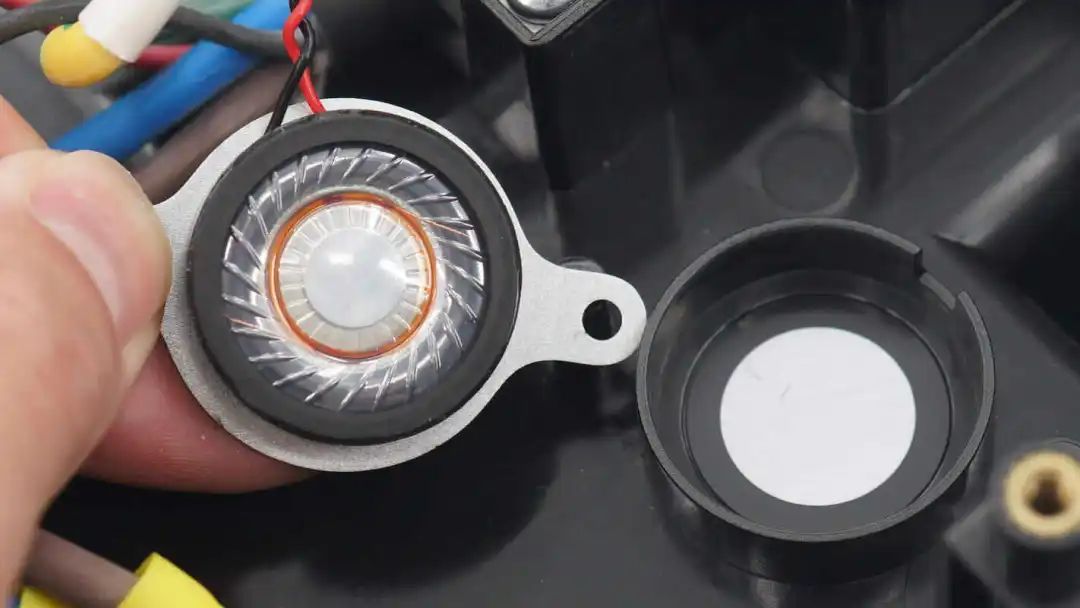

扬声器振膜和防水膜特写。

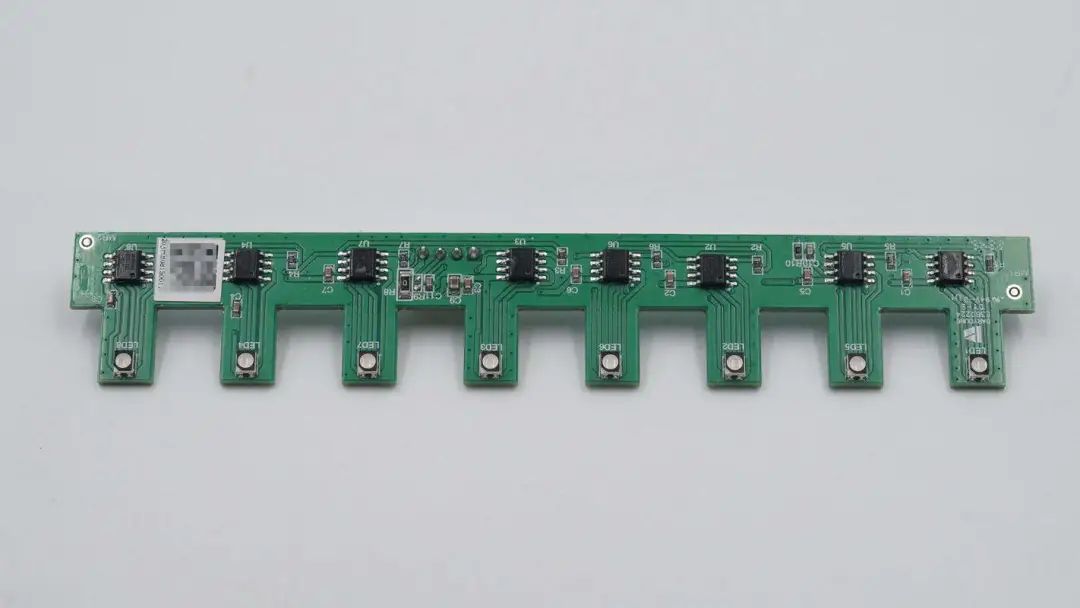

底部灯板焊接八颗 RGB LED灯珠，此外还有LED驱动芯片。

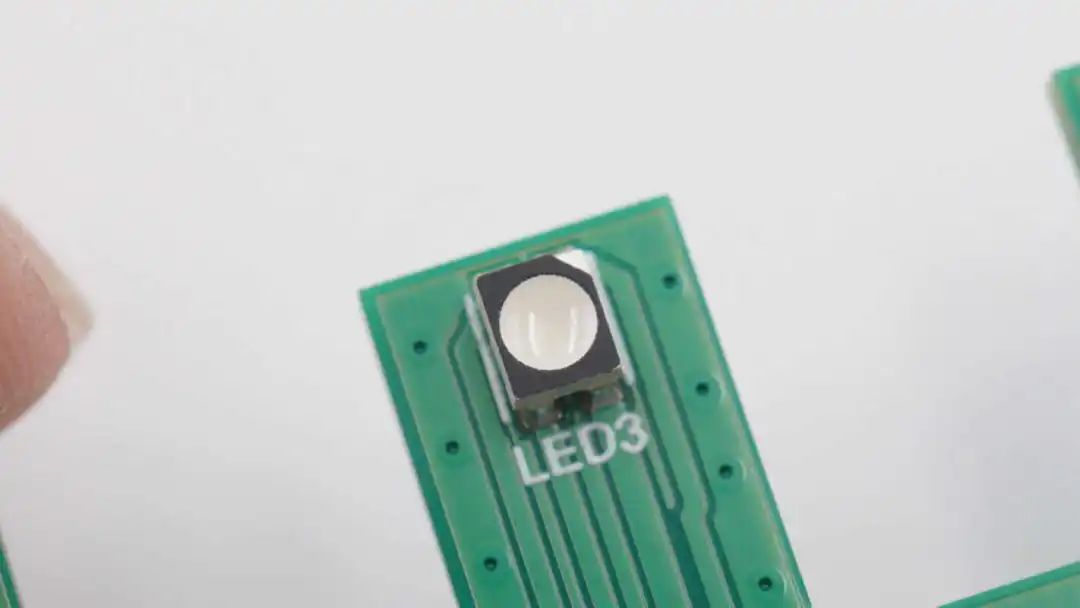

RGB LED灯珠特写。

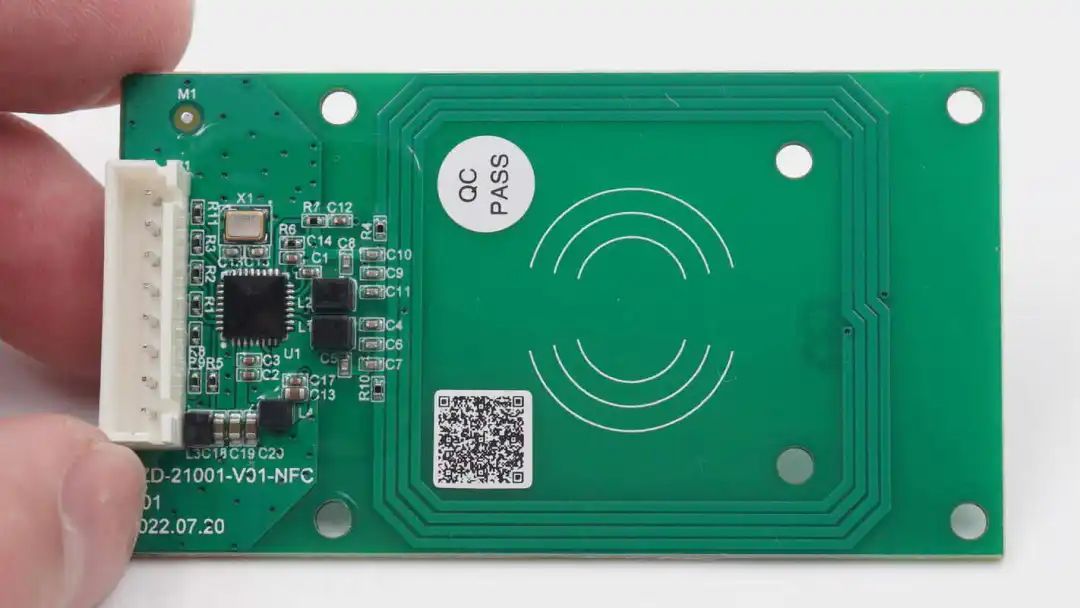

NFC小板背面焊接NFC控制器，插座。在右侧为印刷NFC天线。

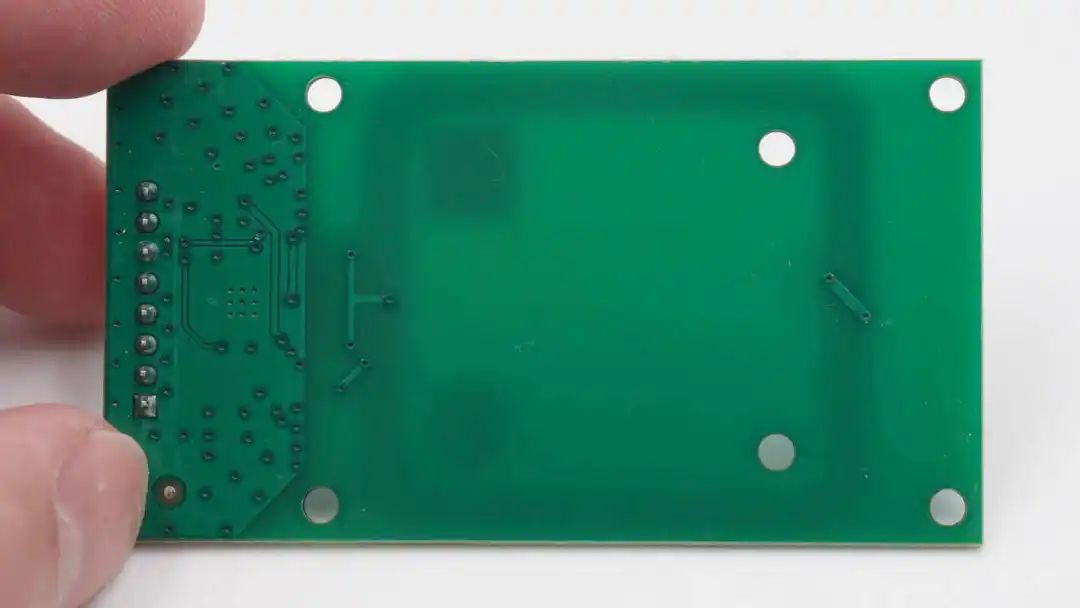

小板另一面没有焊接元件。

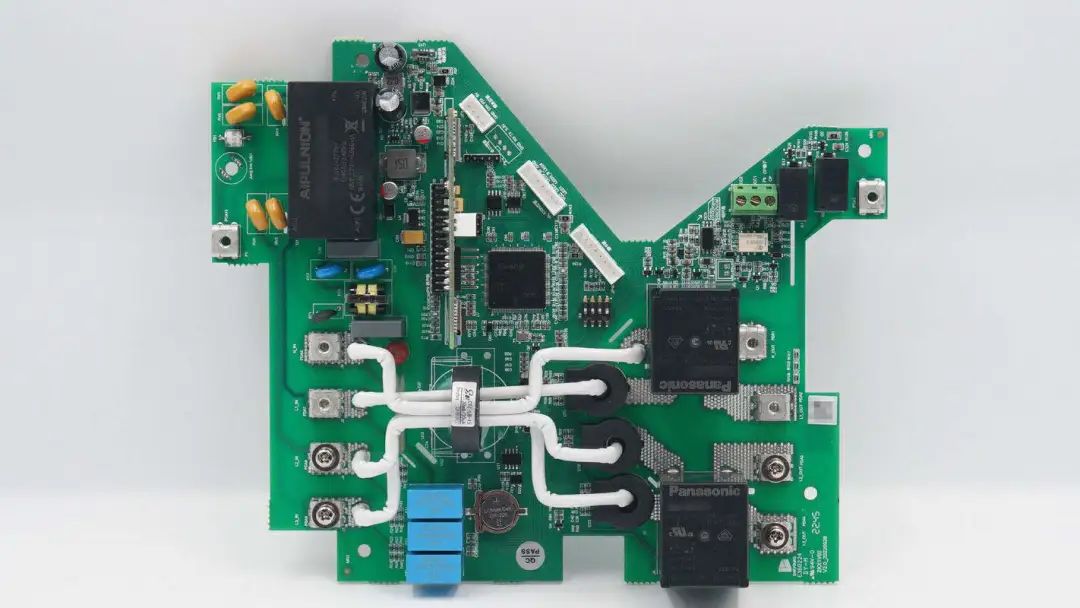

充电桩内部PCBA模块正面一览，左边接线端子为充电输入，右侧为输出端子，PCBA模块为三相设计，焊接了对应的电压互感器，电流互感器和控制输出的继电器。在左上角焊接压敏电阻，气体放电管和电源模块，以及用于无线连接的通信模块。在模块右侧焊接一颗主控MCU。

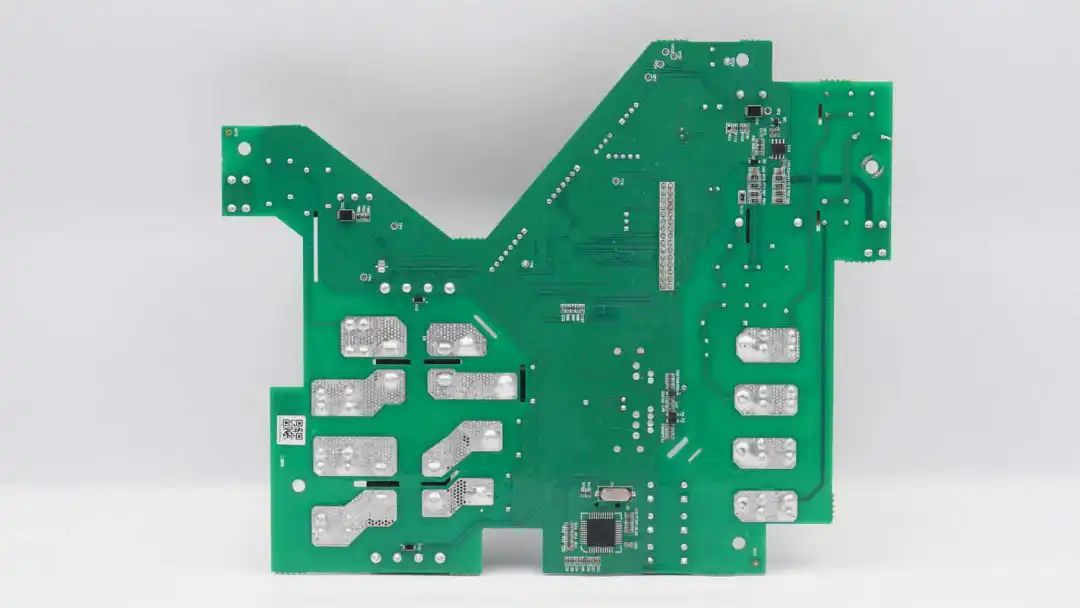

背面焊接一颗电能计量芯片。电路板采用PCB三防喷漆，防潮湿、防盐雾、防霉变。

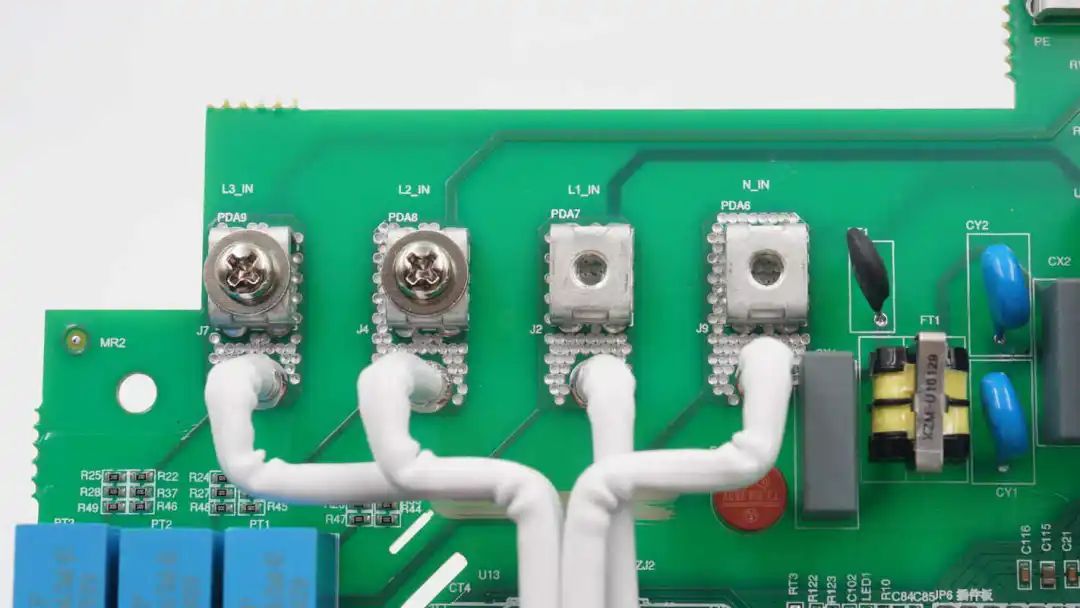

电源输入端子特写，焊接接线柱和连接导线。

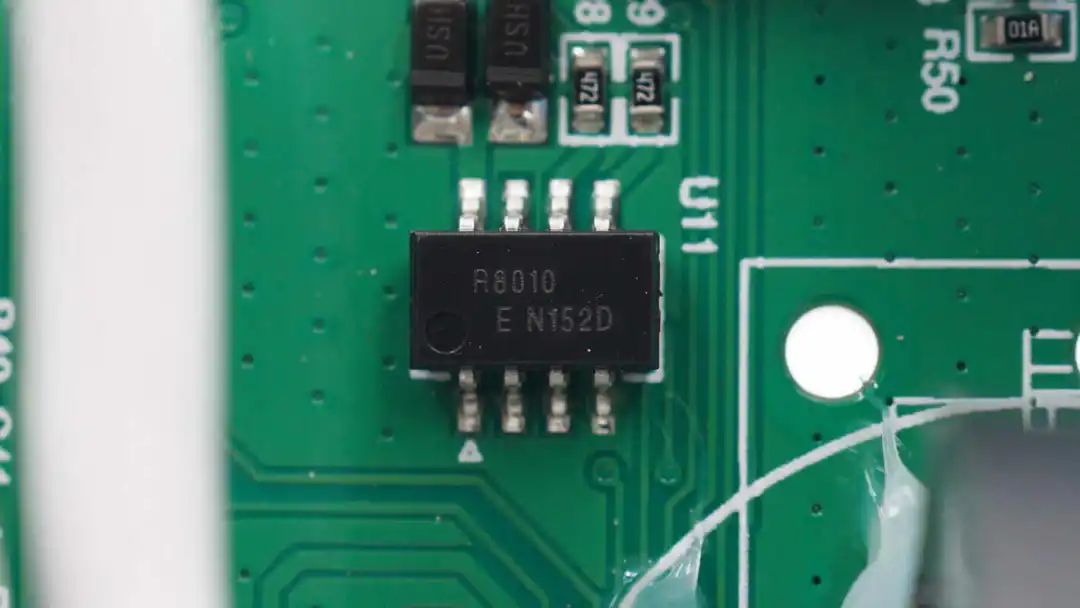

实时时钟芯片用于时钟信号输出。

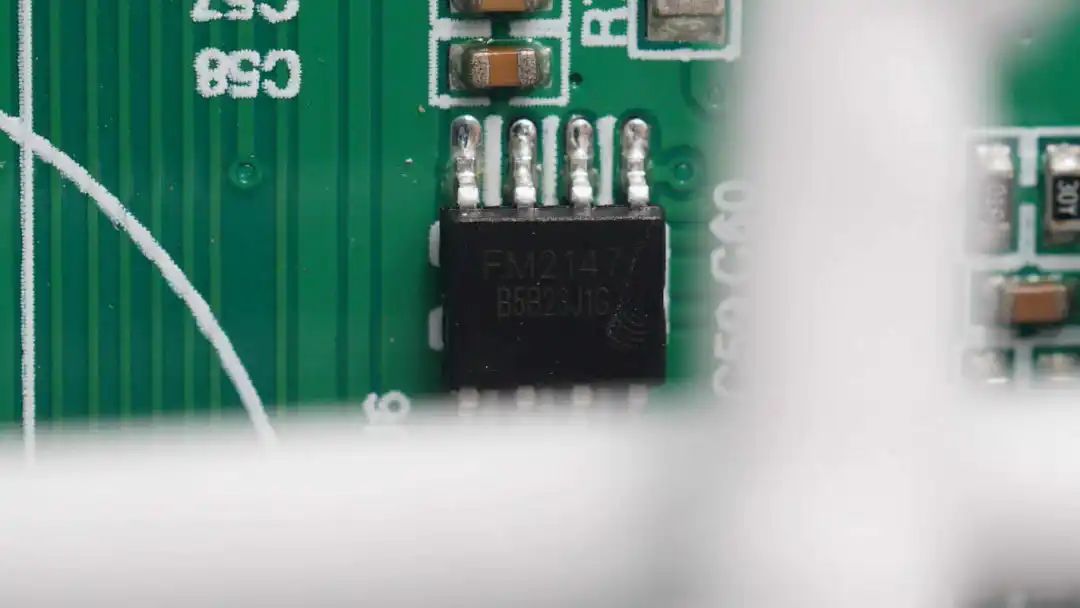

一颗漏电保护器芯片来自复旦微电子。

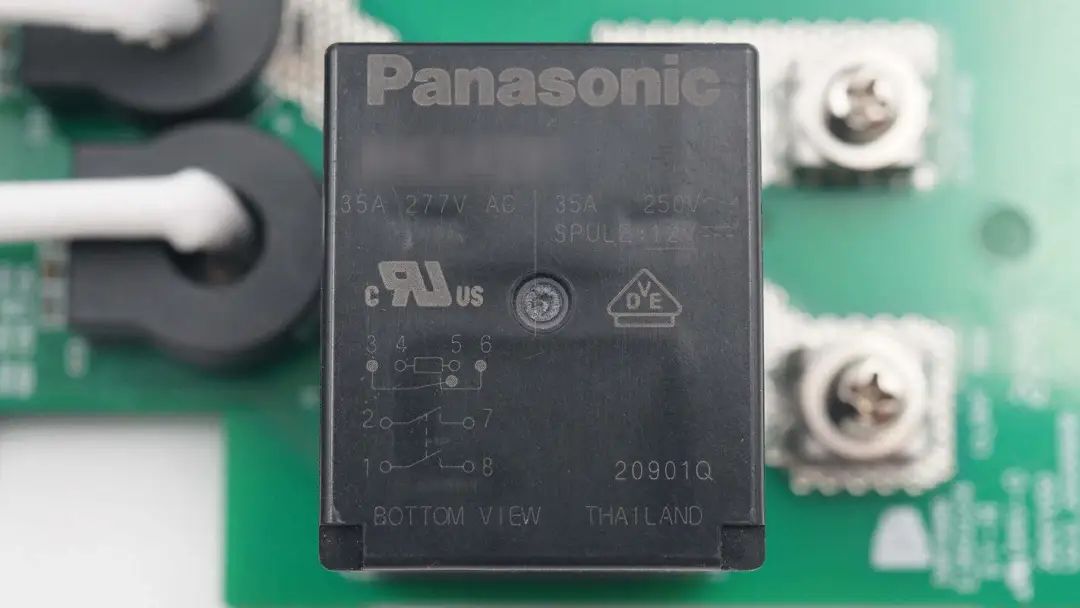

用于控制充电输出的继电器来自松下。

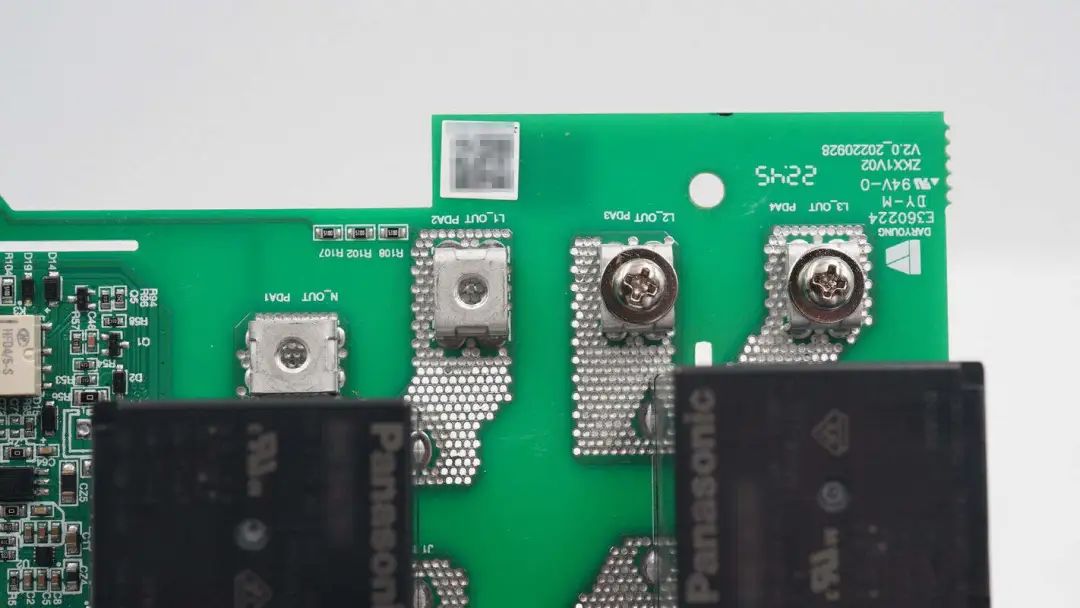

用于连接充电枪的接线柱，使用螺丝固定，铜箔走线过孔加锡处理，增大载流量。

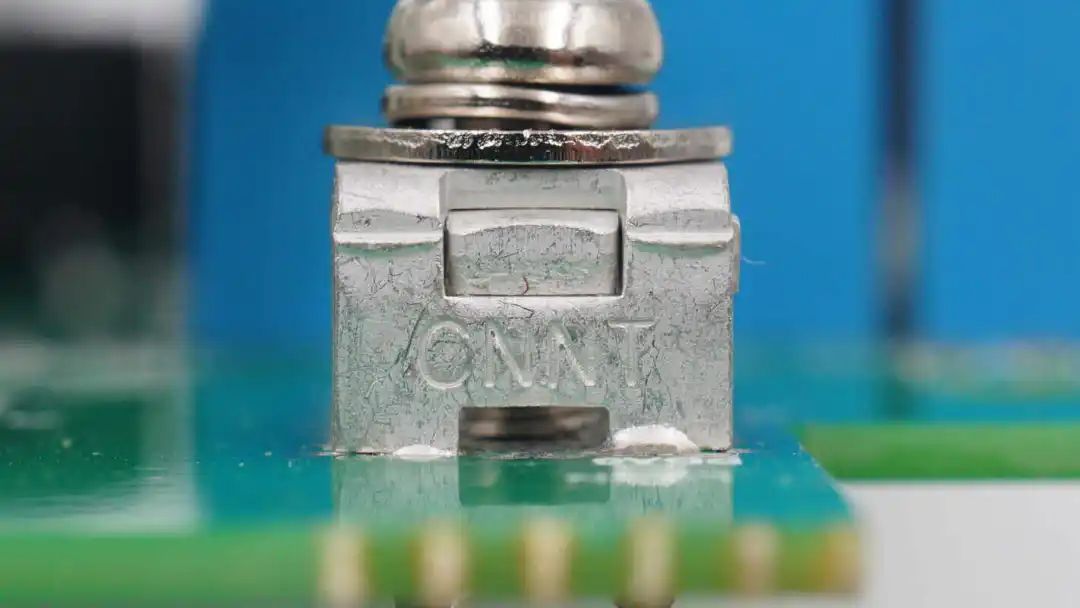

接线柱端子来自CNNT深圳市康奈特电子。

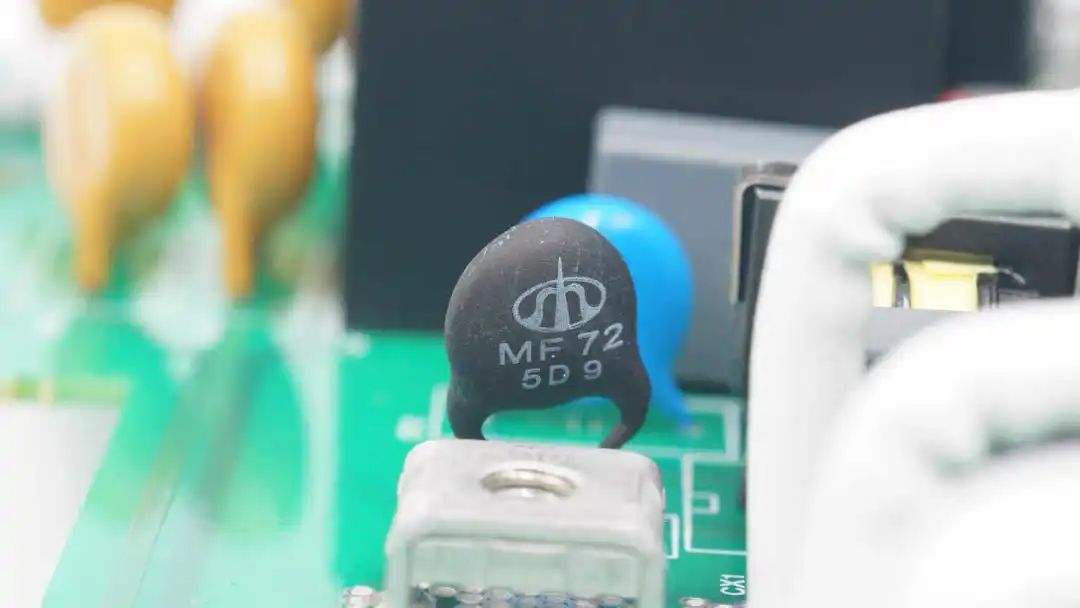

NTC热敏电阻来自时恒电子。

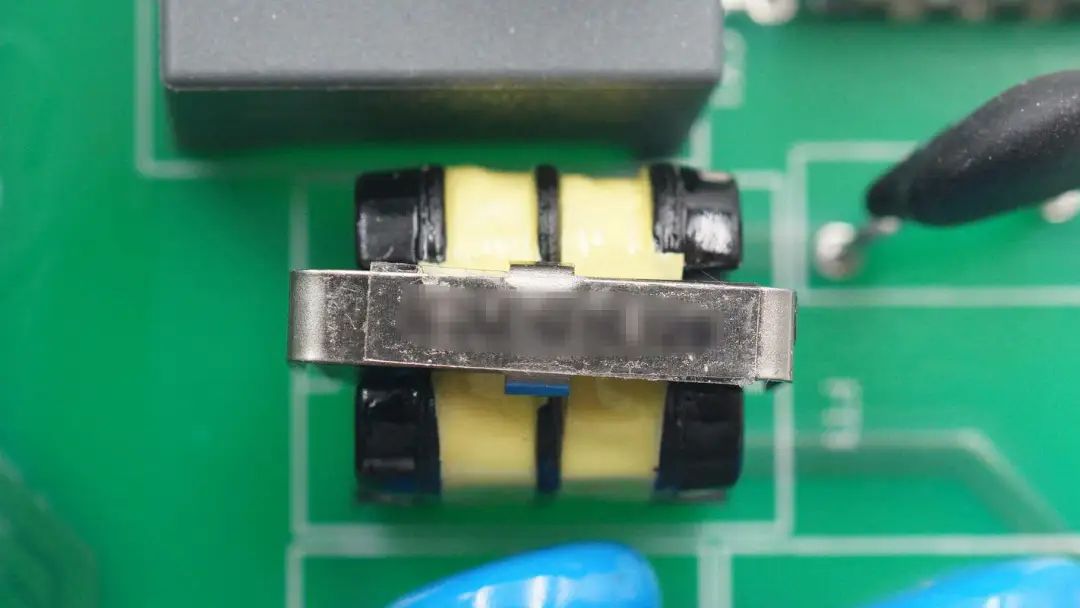

共模电感特写，磁芯采用钢片固定。

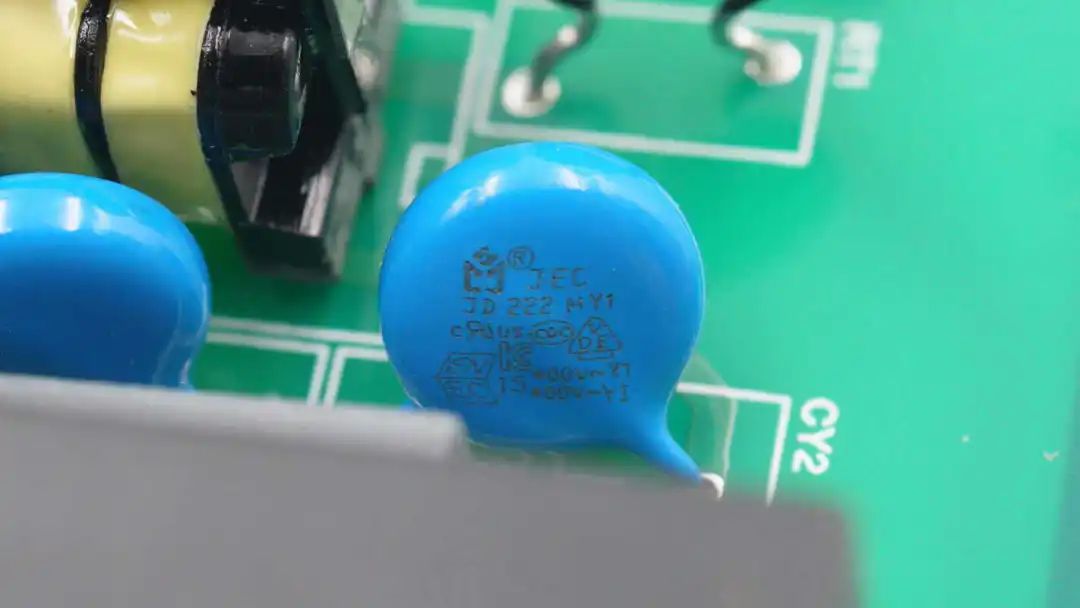

安规Y电容来自JEC智旭电子。

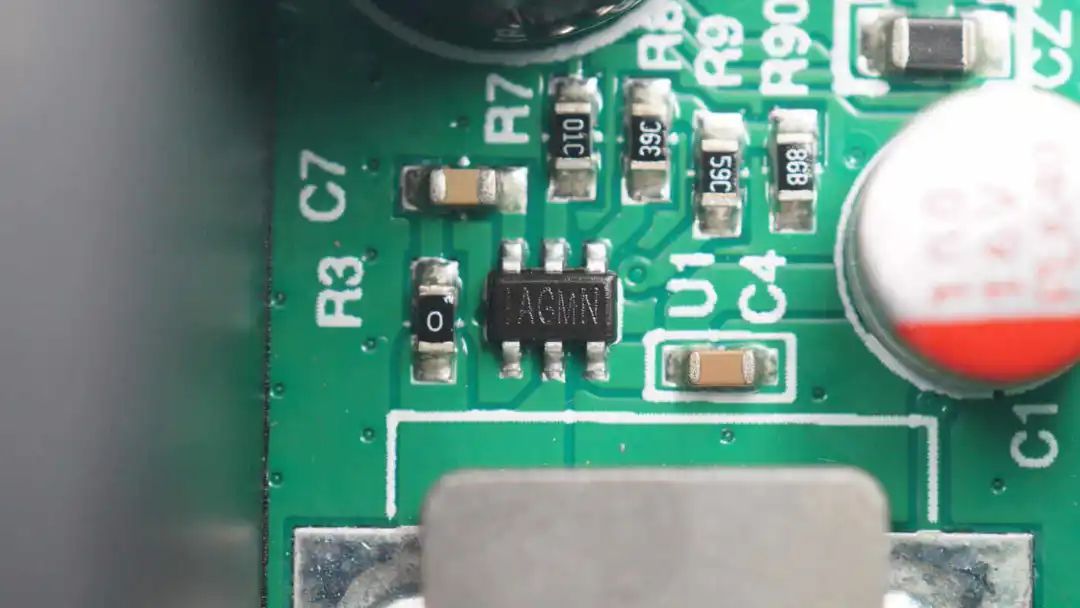

一颗降压芯片来自MPS。
一侧的端子用来连接CC和CP线。

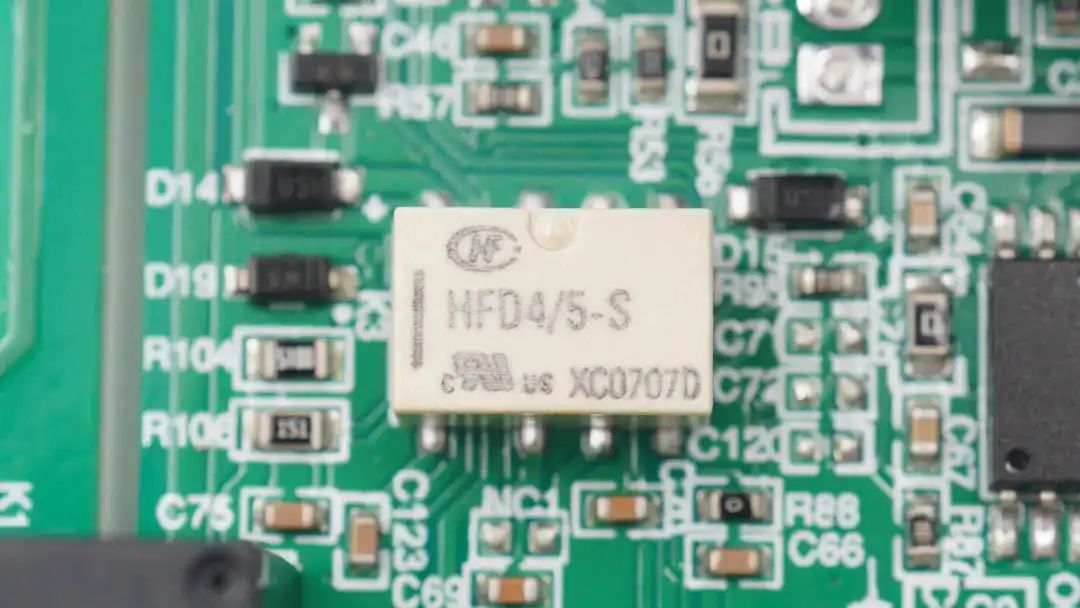

一颗信号继电器来自宏发。

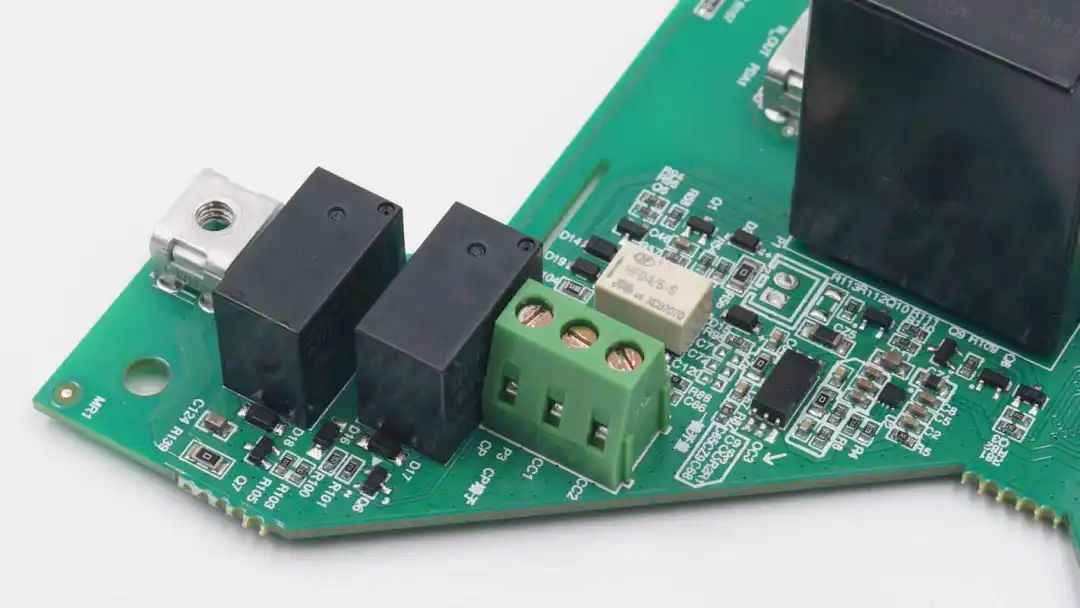

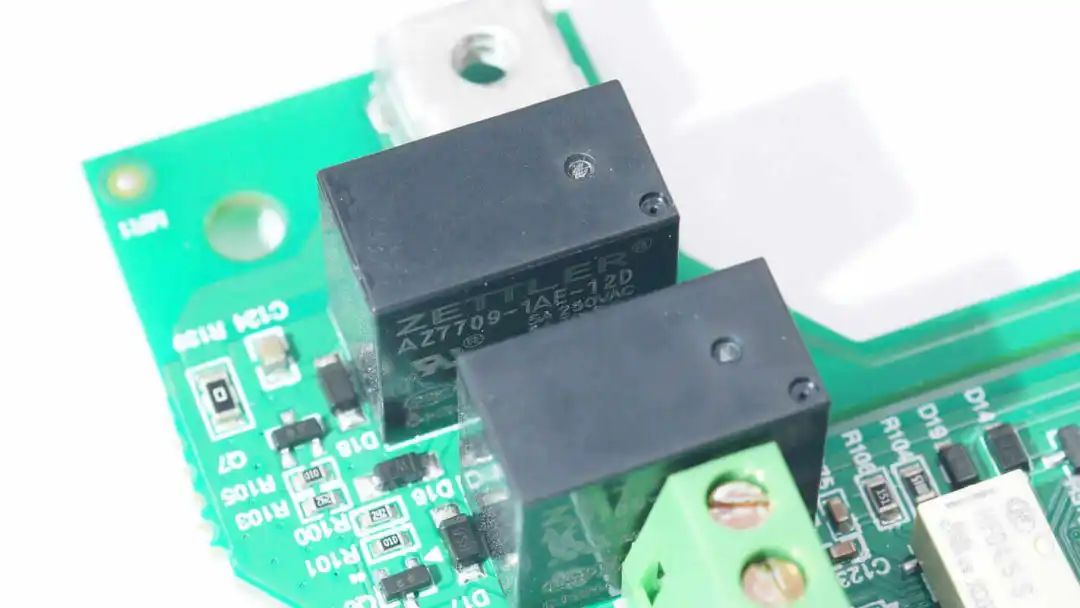

两颗继电器来自ZETTLER赛特勒。

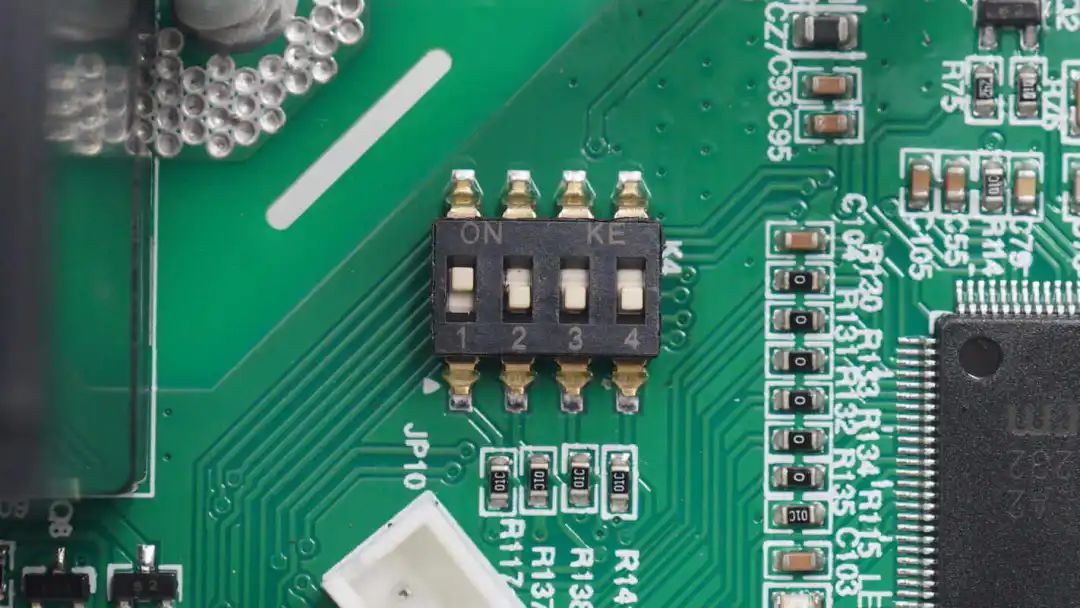

拨码开关用于功能设定。

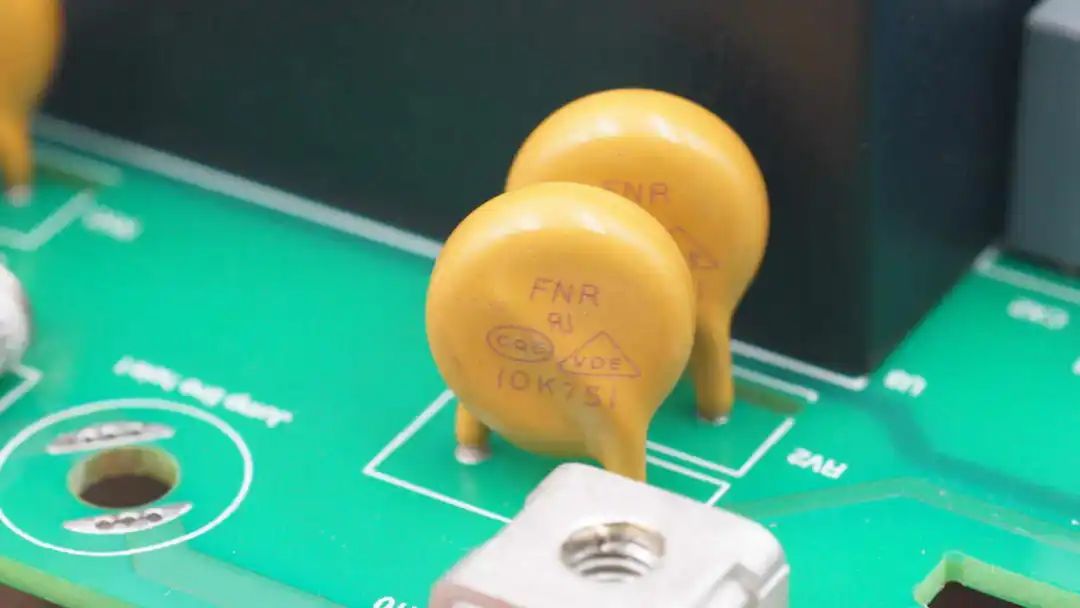

压敏电阻来自风华高科。

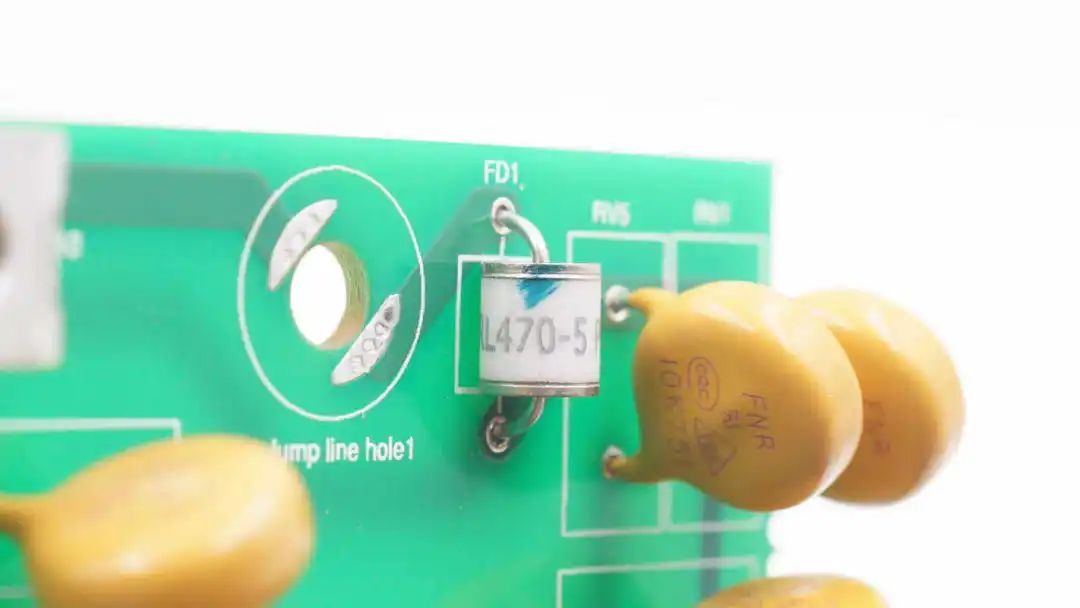

气体放电管配合压敏电阻进行雷击保护。

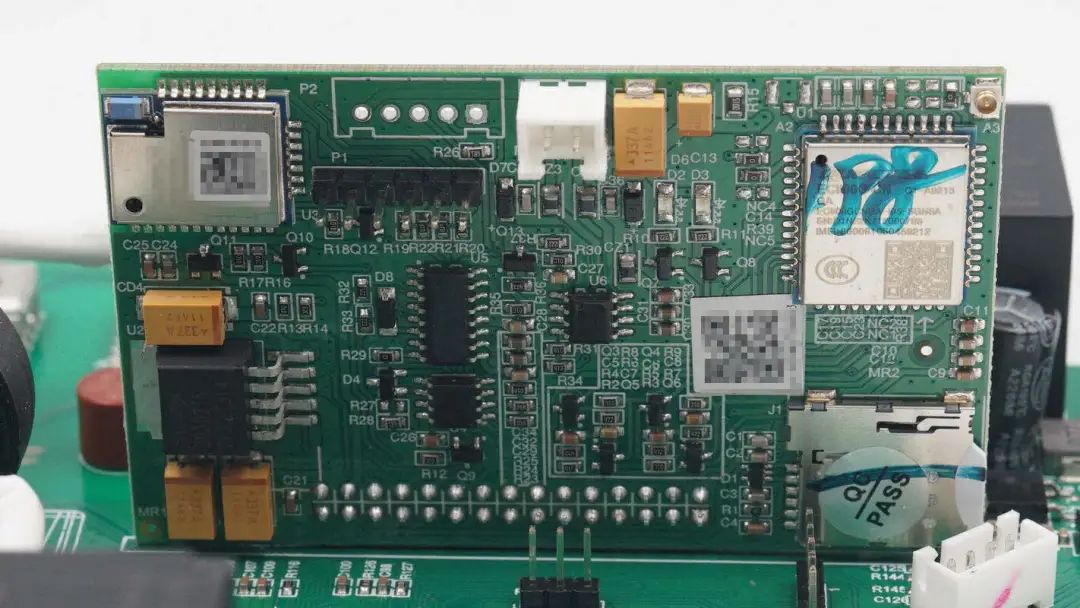

无线通信模块特写，左侧焊接蓝牙模块，右侧焊接4G模块，在模块下方焊接SIM卡槽并安装SIM卡，用于网络通信功能。

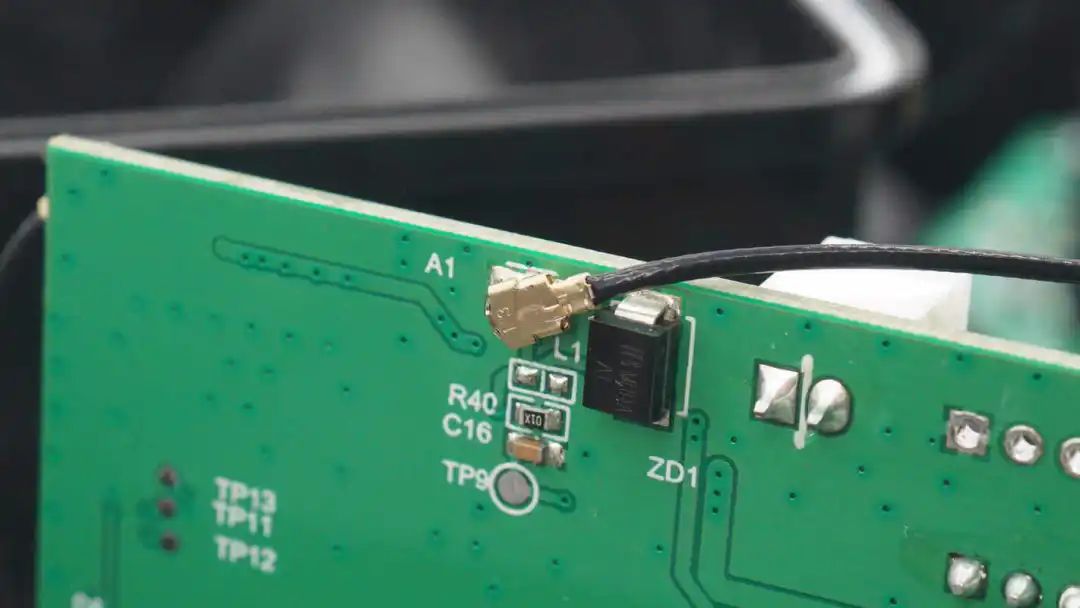

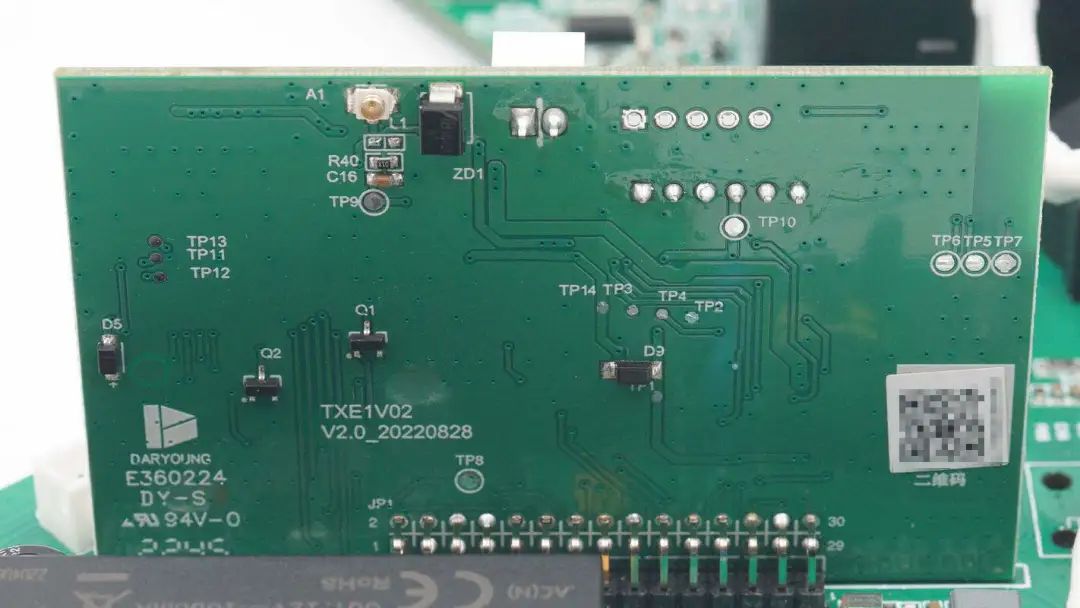

背面焊接一个天线接口。

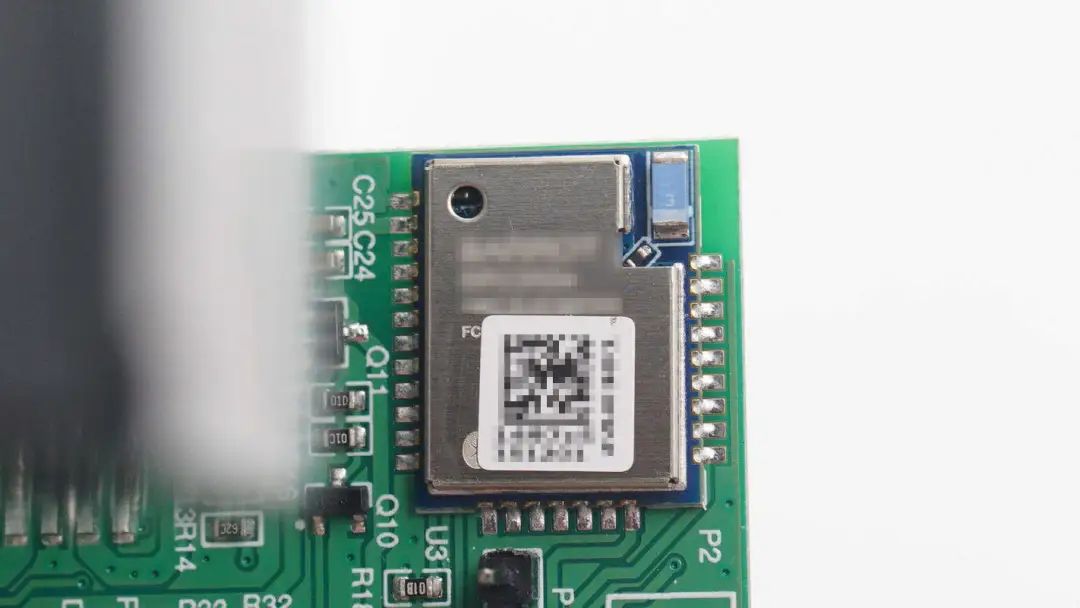

蓝牙模块来自BARROT百瑞互联，在模块边缘焊接贴片蓝牙天线。

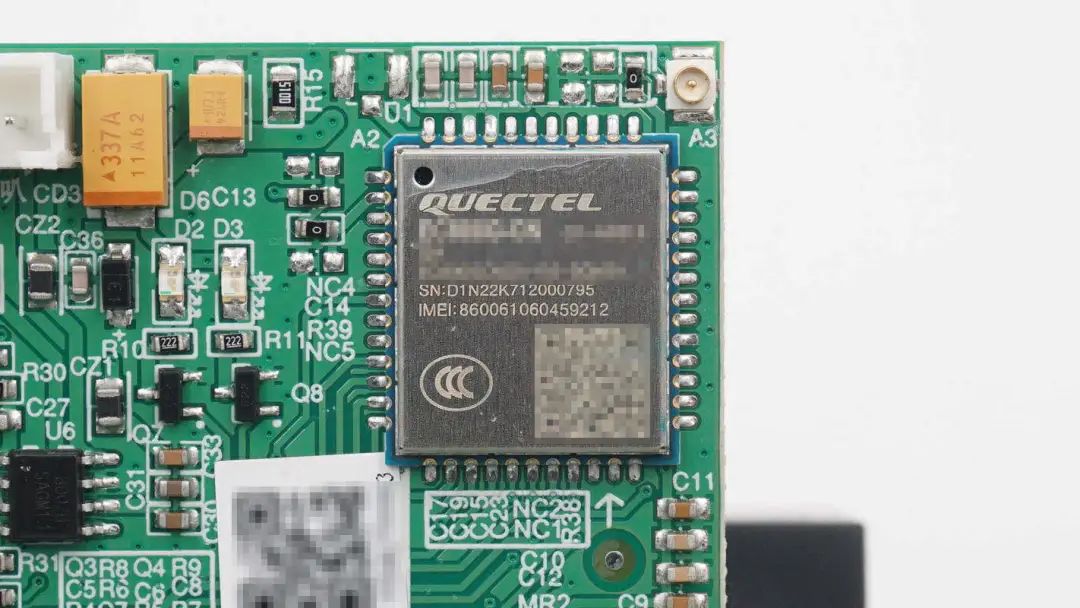

无线通信模块来自上海移远通信。

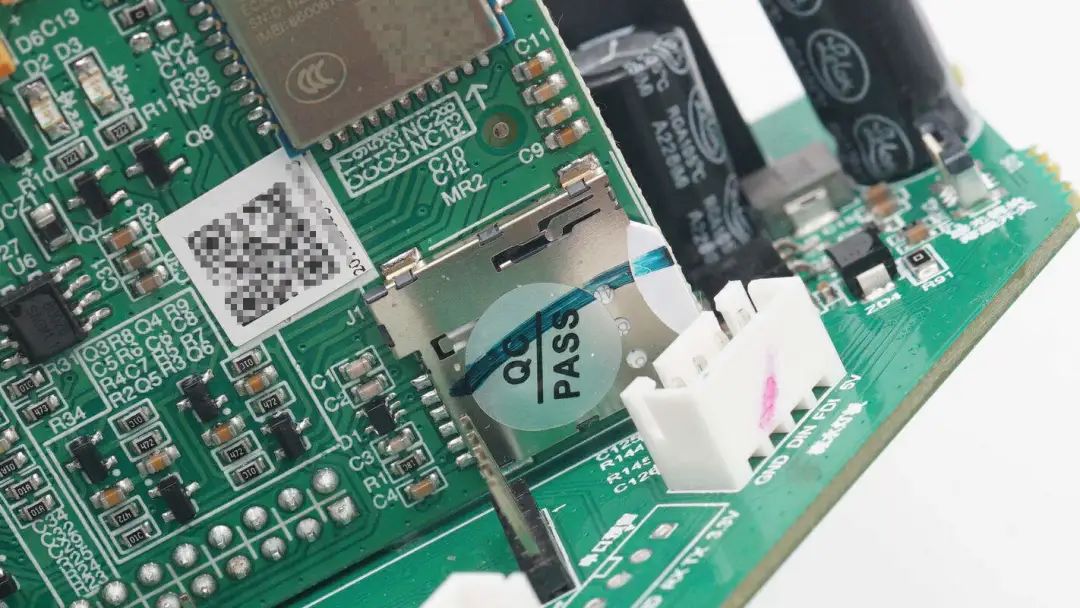

用于4G远程控制的SIM卡槽特写。
一颗单声道音频功放，用于扬声器驱动。

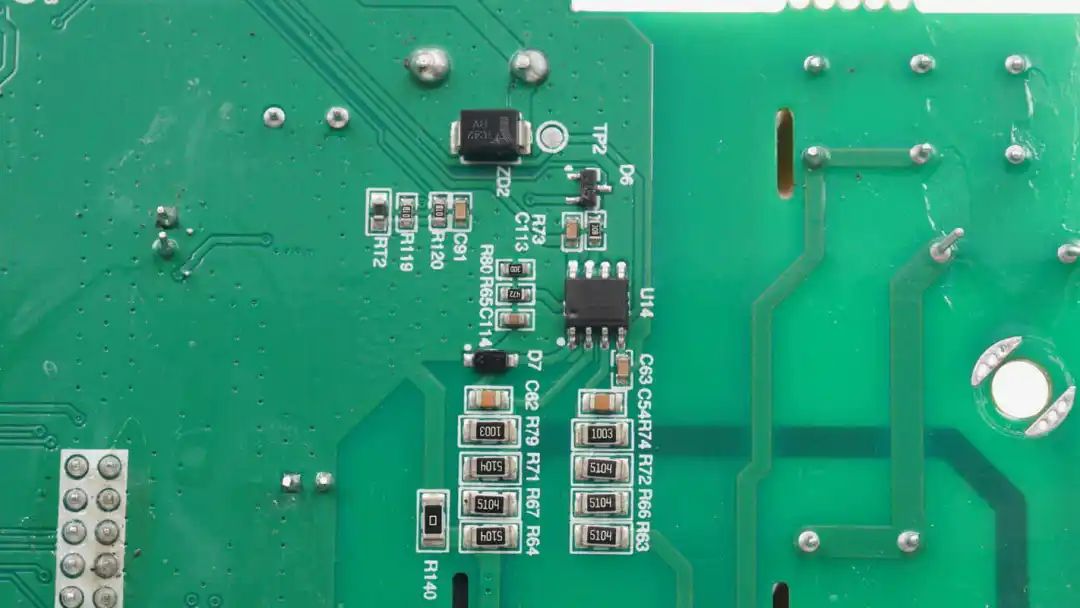

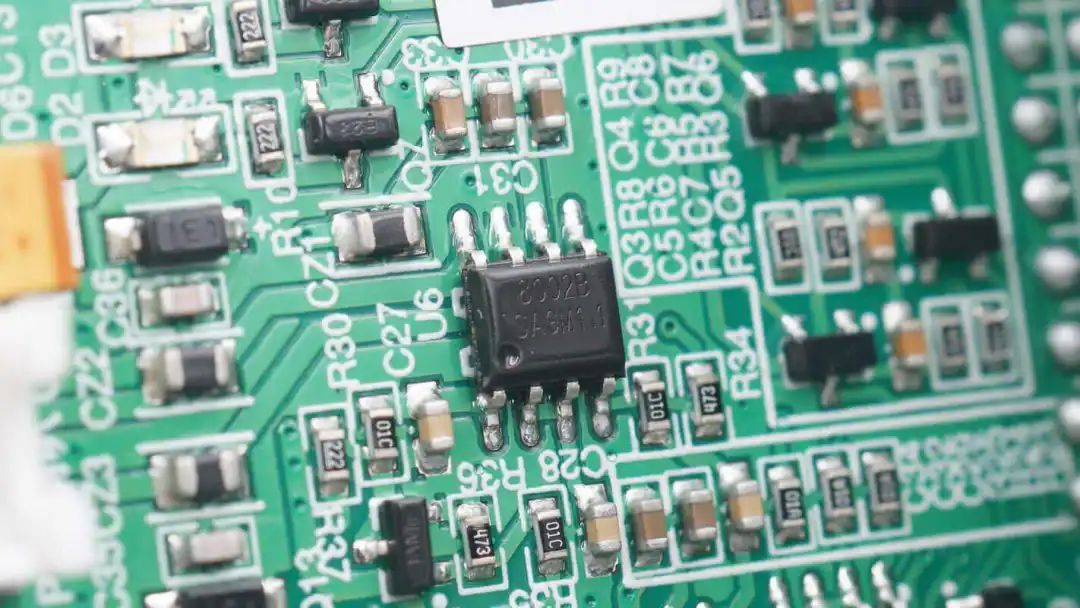

一颗运放用于电压采样。

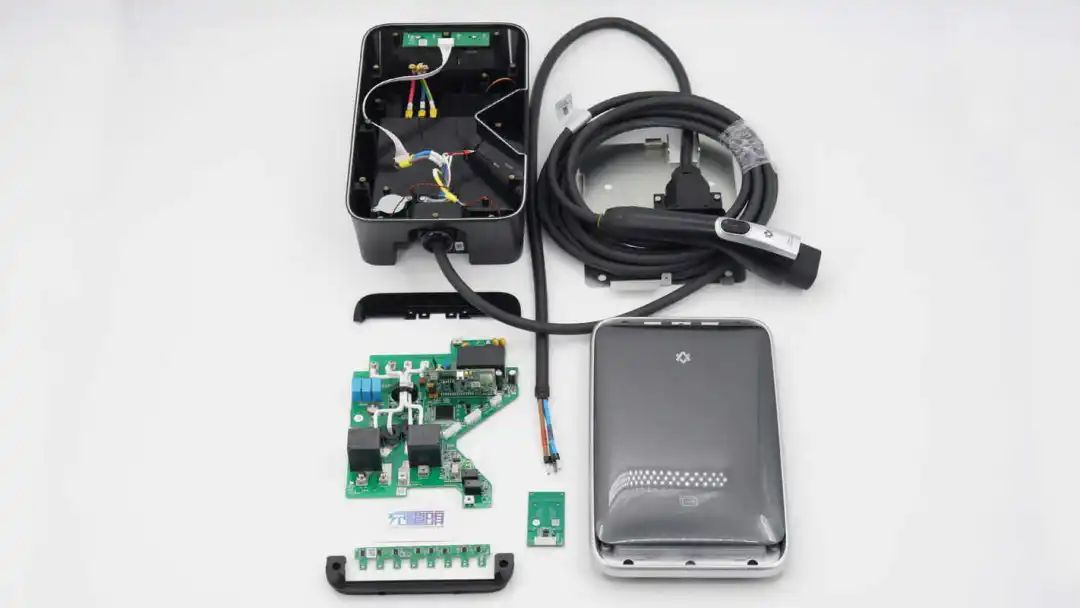

全部拆解一览，来张全家福。
充电头网拆解总结
挚达开拓者交流数字充电桩为单相220V设计，支持最大充电功率为7KW。充电桩内置4G网络，支持刷卡和APP使用，不仅适用于个人家用，还适合公共充电场所使用。这款充电桩还有支持三相交流380V供电的型号，支持21KW充电，进一步提升充电体验。
充电头网通过拆解了解到，挚达这一款充电桩为桩体和充电枪分立设计，并且支持单相/三相应用。桩体内部设置了保护电路和计费电路，在充电桩中采用极海半导体APM32F407ZGT6进行整机控制，使用复旦微FM2147进行漏电保护，并使用万高V9203进行电量计量，两颗松下AHES4291继电器用于充电控制。
保护电路采用爱浦电子隔离模块供电，同时也为蓝牙和4G无线模块供电。蓝牙模块来自BARROT百瑞互联，4G无线模块来自上海移远通信，用于APP使用。并内置NFC模块支持刷卡充电，满足多种场景使用。
