一文剖析 Linux 内核的内存管理
来源:一口Linux发布时间:2023-05-25854浏览
询问 AI内存管理的主要工作就是对物理内存进行组织，然后对物理内存的分配和回收。但是Linux引入了虚拟地址的概念。
虚拟地址的作用
如果用户进程直接操作物理地址会有以下的坏处：
1、 用户进程可以直接操作内核对应的内存，破坏内核运行。
2、 用户进程也会破坏其他进程的运行
CPU 中寄存器中存储的是逻辑地址，需要进行映射才能转化为对应的物理地址，然后获取对应的内存。
通过引入逻辑地址，每个进程都拥有单独的逻辑地址范围。
当进程申请内存的时候，会为其分配逻辑地址和物理地址，并将逻辑地址和物理地址做一个映射。
所以，Linux内存管理涉及到了以下三个部分：1、物理内存
物理内存的组织

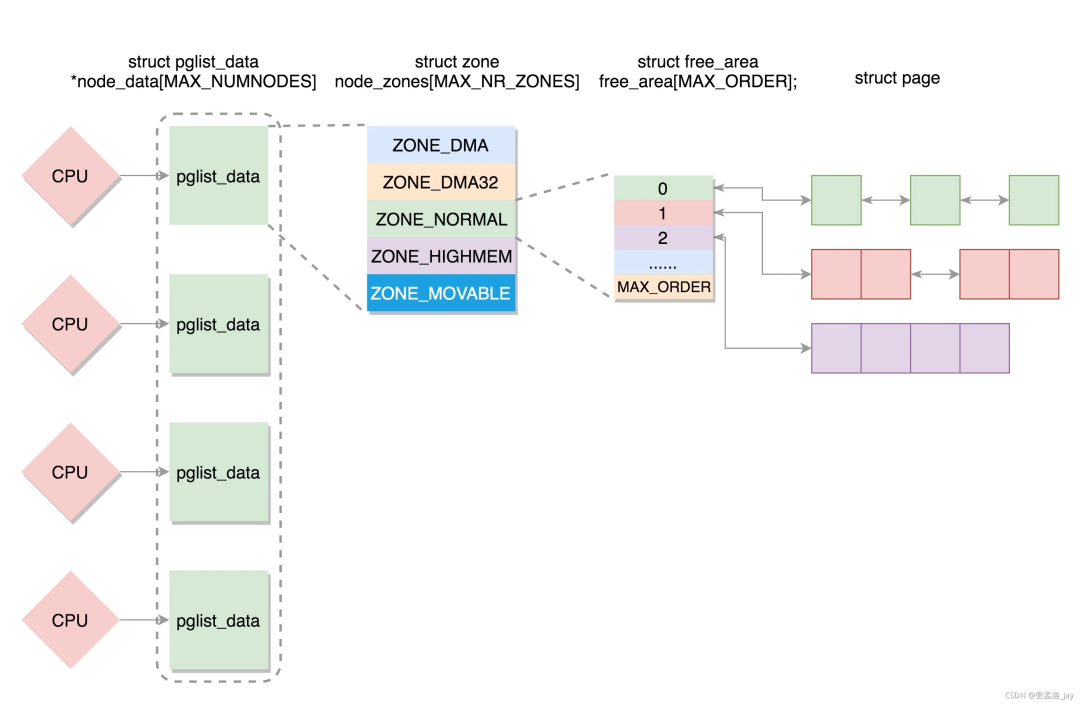

Linux 中内存分为 3 个级别，从下到上依次为：
1、Page： 一个 page 的大小为 4k， Page 是内存的一个最基本的单位。
2、Zone： Zone 中提供了多个队列来管理 page。
Zone分为 3 种
2.1、 ZONE_DMA：用来存放 DMA 读取 IO 设备的数据，内核专用
2.2、 ZONE_NORMAL：用来存放内核的相关数据，内核专用
2.3、 ZONE_HIGHMEM：高端内存，用来存放用户进程数据
3、Node 节点，一个 CPU 对应着一个 Node，一个 Node 包括一个 Zone_DMA、 ZONE_NORMAL、ZONE_HIGHMEM。
同时当一个 CPU 对应的内存用光后，可以申请其他 CPU 对应的内存。
物理内存的分配
Linux将内存分配分为两种：

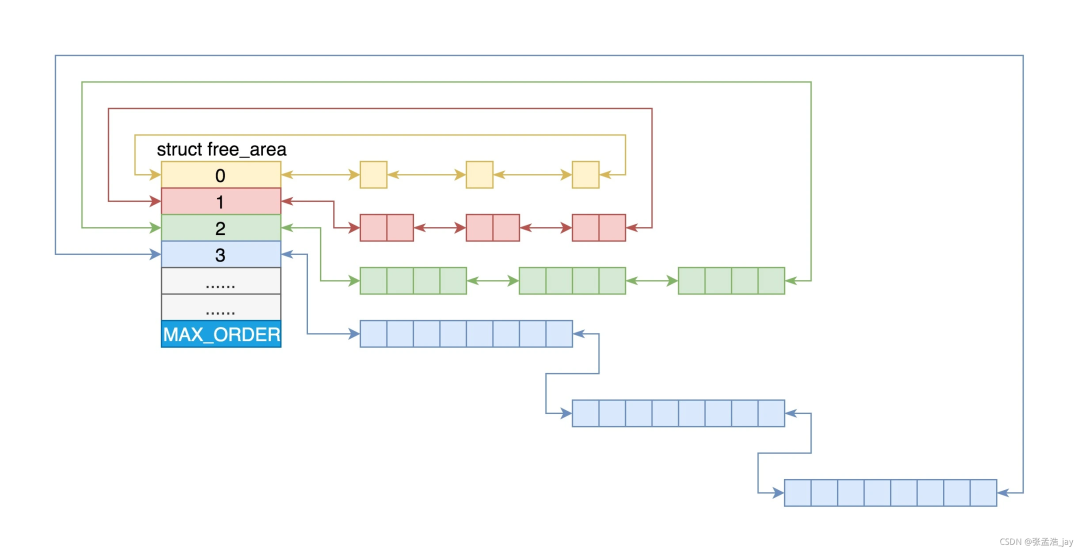

1、大内存大内存 利用伙伴系统 分配。
当请求 (2i-1 ,2i] 大小的 page 的时候，会直接请求 2i 个页， 如果对应的链表中有对应的页块，就直接分配。如果对应的链表没有，就往上找 2i+1，如果 2i+1 存在，就将其分为 2 个 2i 页块，将其中 1 个 2i 加入到对应的链表中，将另外一个分配出去。

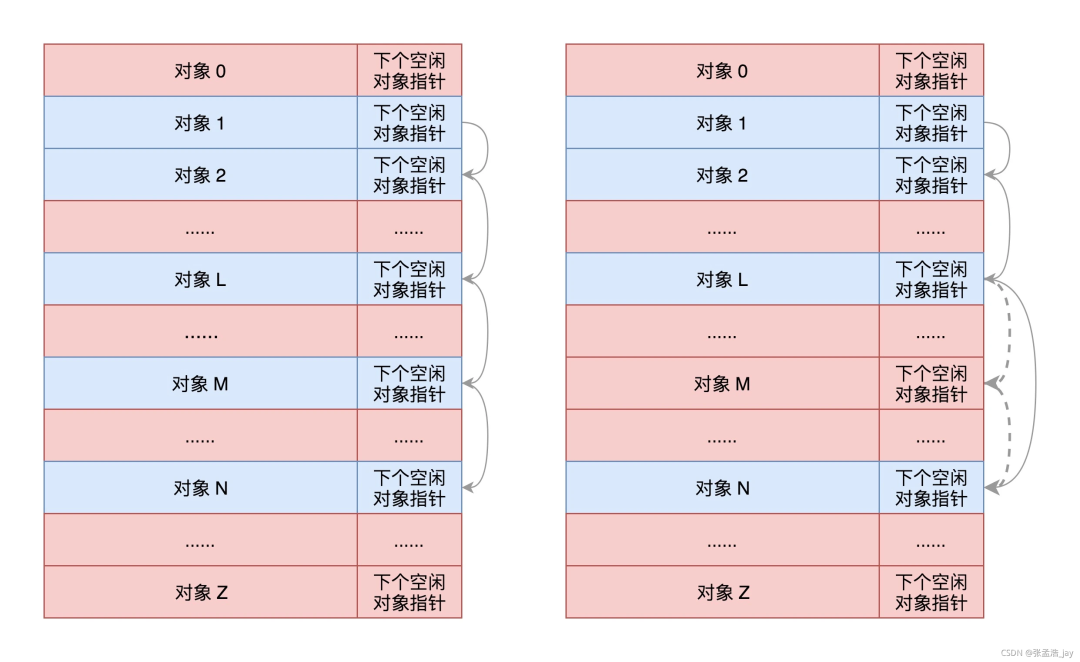

例如，要请求一个 128 个页的页块时，先检查 128 个页的页块链表是否有空闲块。如果没有，则查 256 个的页块链表；如果有空闲块的话，则将 256 个页的页块分成两份，一份使用，一份插入 128 个页的页块链表中。如果还是没有，就查 512 个页的页块链表；如果有的话，就分裂为 128、128、256 三个页块，一个 128 的使用，剩余两个插入对应页块链表。2、小内存分配小内存分配利用 slub 分配，比如对象等数据 slub 就是 将几个页单独拎出来作为缓存，里面维护了链表。每次直接从链表中获取对应的内存，用完之后也不用清空，就直接挂到链表上，然后等待下次利用。
2、如何组织虚拟地址
虚拟地址对应的是虚拟空间，虚拟空间只不过是一个虚拟地址的集合，用来映射物理内存。

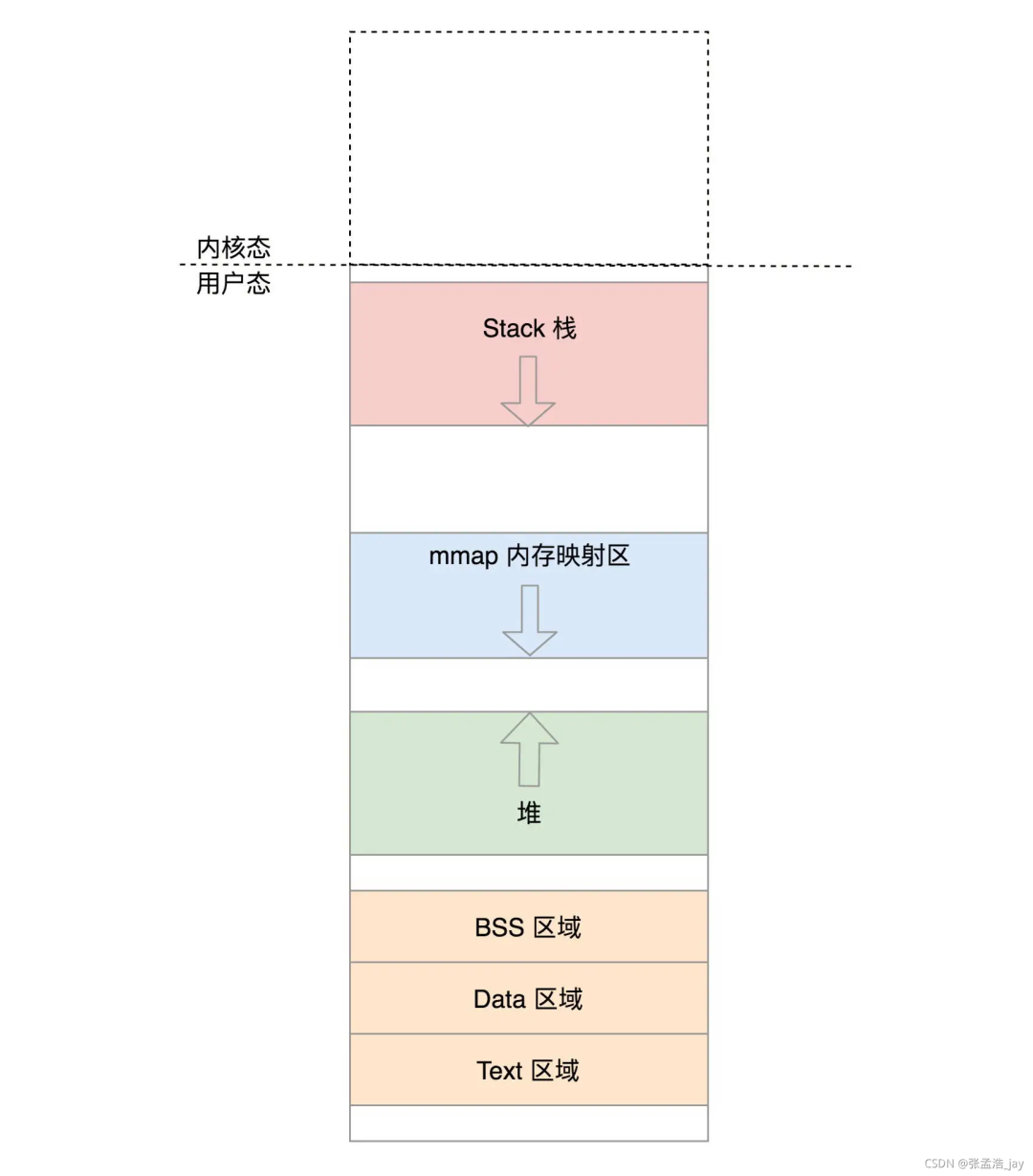

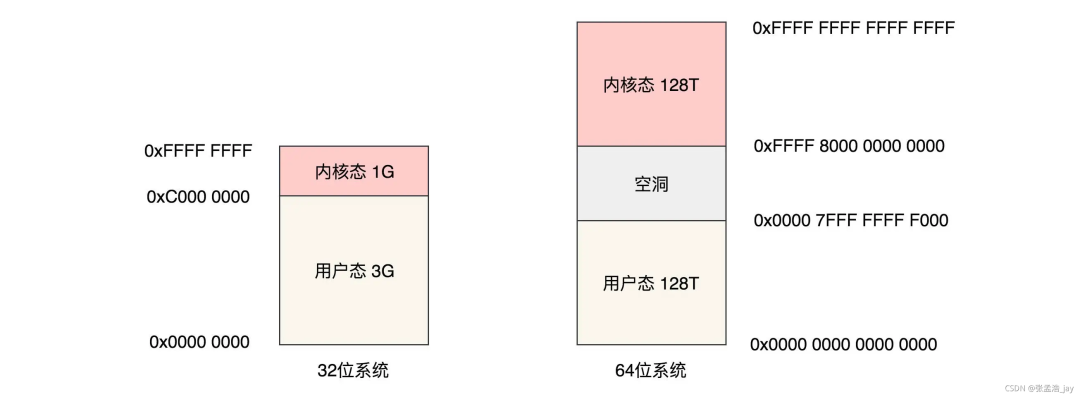

用户态结构

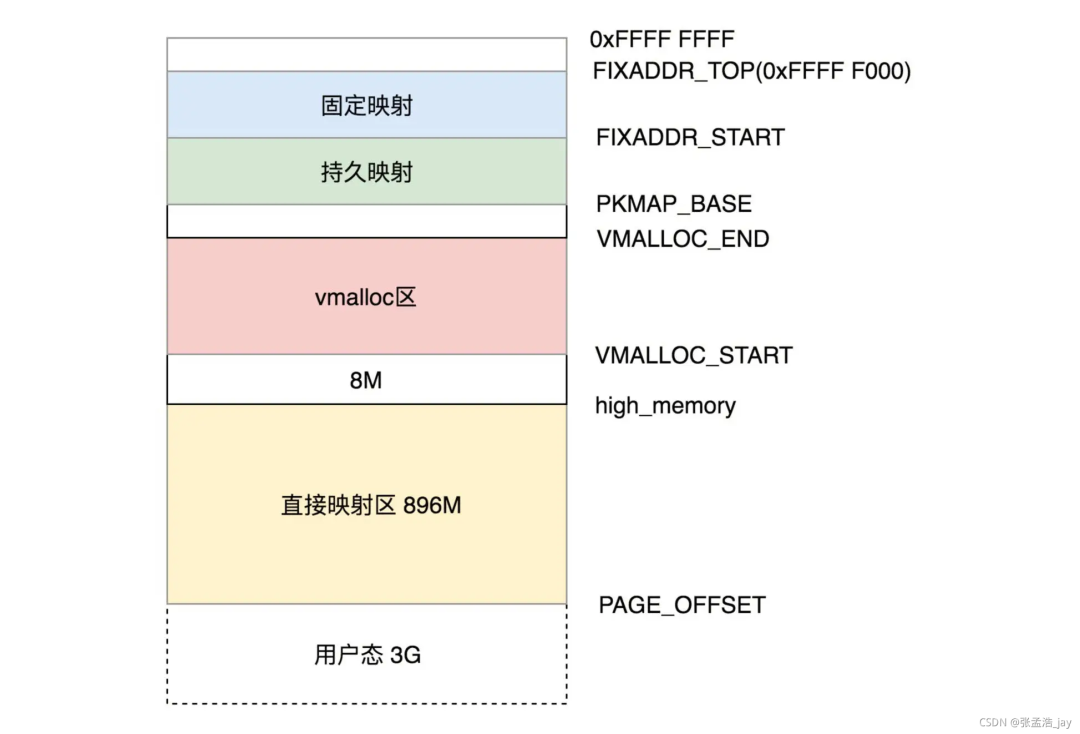

内核态结构
Linux 的内核程序共用一个内核态虚拟空间。其中分为了以下几部分：
1、直接映射区
896M，内核空间直接映射到对应的ZONE_DMA和ZONE_NORMAL中。为什么叫做直接映射呢？逻辑地址 直接 减去对应的差值就可以得到对应的物理地址。固定死了。
2、动态映射
为什么要引入动态映射呢？因为所有物理内存的分配都需要内核程序进行申请，用户进程没有这个权限。所以内核空间一定要能映射到所有的物理内存地址。那么如果都采用直接映射的话，1G大小逻辑地址的内核空间只能映射1G大小的物理内存。所以引入了动态映射，动态映射就是 内核空间的逻辑地址可以映射到 物理内存中的ZONE_HIGHMEM（高端内存）中的任何一个地址，并且在对应的物理内存使用完之后，可以再映射其他物理内存地址。动态映射分为三种：
1、动态内存映射： 使用完对应的物理内存后，就可以映射其他物理内存了。2、永久内存映射： 一个虚拟地址只能映射一个物理地址。如果需要映射其他物理地址，需要解绑。3、固定内存映射： 只能被某些特定的函数来调用引用物理地址。动态内存映射和直接映射的区别动态映射和直接映射的区别就是逻辑地址到物理地址的转化规则。直接映射直接映射的规则是死的，一个逻辑地址对应的物理地址是固定的。通过逻辑地址加或者减去一个数，就可以得到对应的物理地址。动态映射动态映射是动态的绑定，每个逻辑地址对应的物理地址是动态的，通过页表进行查询。用户空间映射：用户空间采用动态映射，每个虚拟地址可以被映射到一个物理地址，映射到ZONE_HIGHMEM。为什么用户空间不采用直接映射呢？因为物理内存是多个进程所有的，每个进程都有一个用户空间。如果采用直接映射的话，对应的物理地址是会冲突的。其用户空间的逻辑地址大小都为 3G，所以存在逻辑地址相同，但是对应的物理地址不同。需要通过页表来转化，一个进程会对应一个页表。3、如何将虚拟地址映射到物理内存

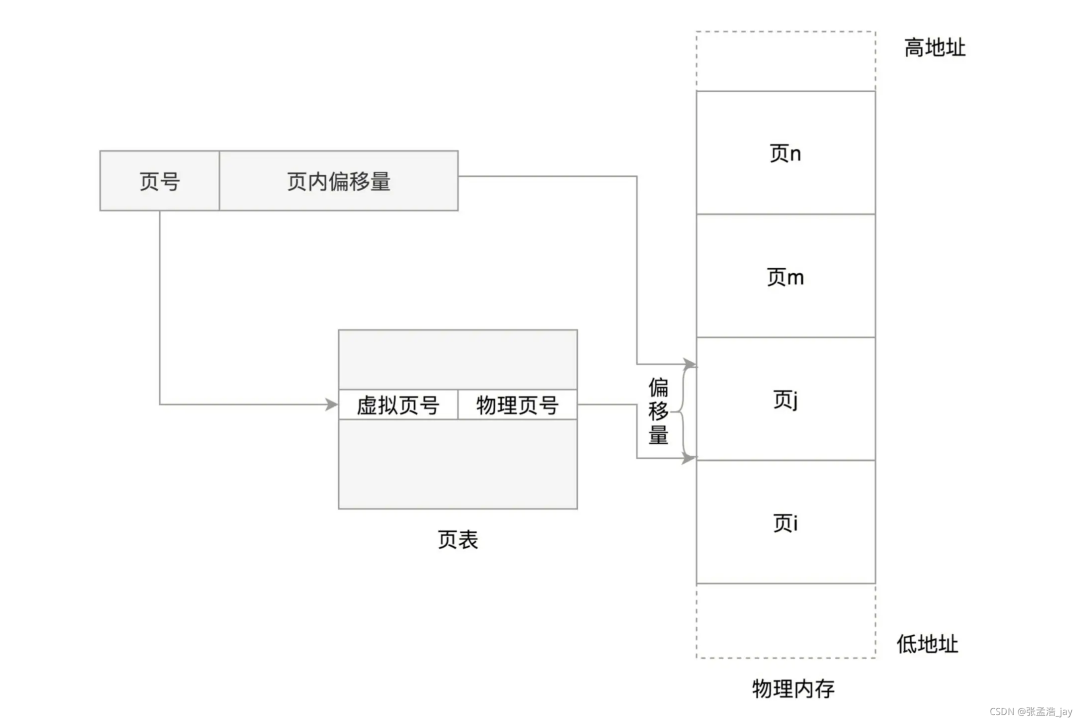

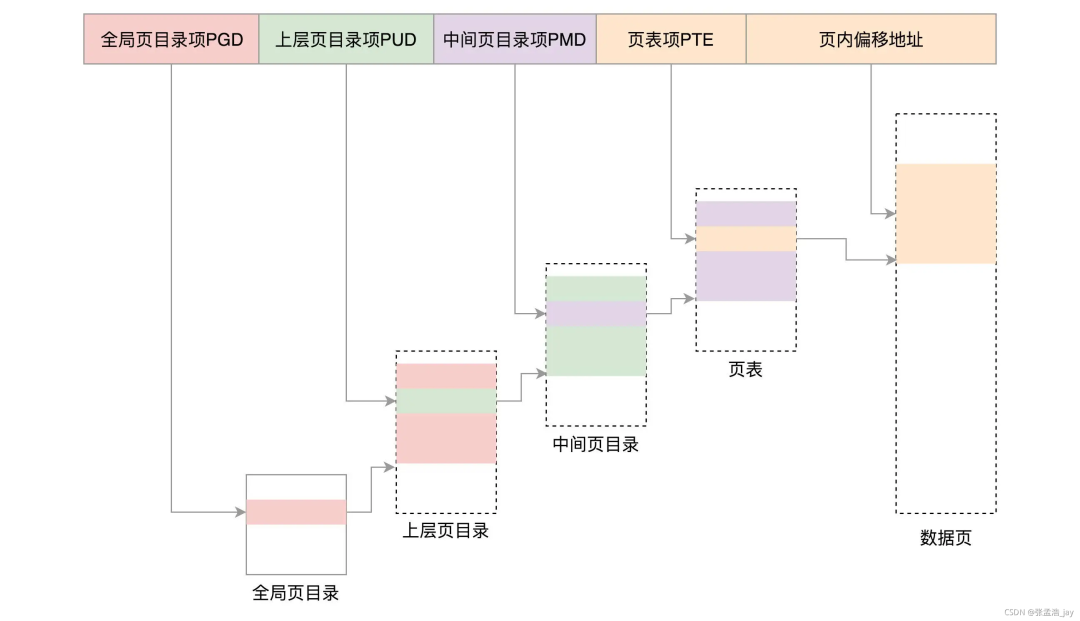

虚拟地址通过 页表 将 虚拟地址 转化为 物理地址，每个进程都对应着一个页表，内核只有一个页表。虚拟空间 和 物理内存 都按照 4k 来分页，一个虚拟空间中的页 和 物理内存中页 是 一一对应的。页表映射

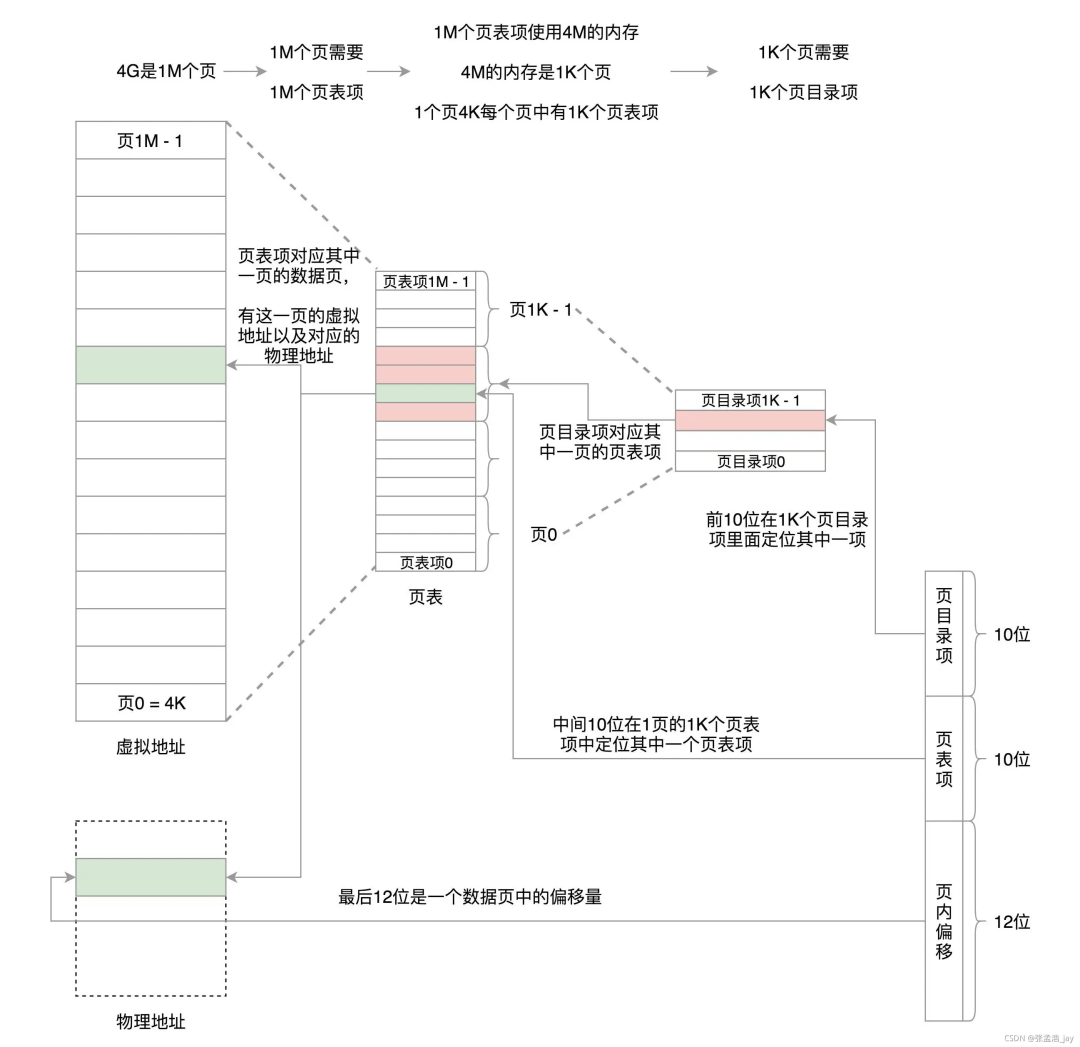

映射流程图
用户态申请内存时，只会申请对应的虚拟地址，不会直接为其分配物理内存，而是等到真正访问内存的时候，产生缺页中断，然后内核才会为其分配，然后为其建立映射，也就是建立对应的页表项。
TLB
TLB 就是一个缓存，放在 CPU 中。用来将虚拟地址和对应的物理地址进行缓存。当查询对应的物理地址的时候，首先查询 TLB，如果TLB中存在对应的记录，就直接返回。如果不存在，就再去查询页表。
虚拟内存

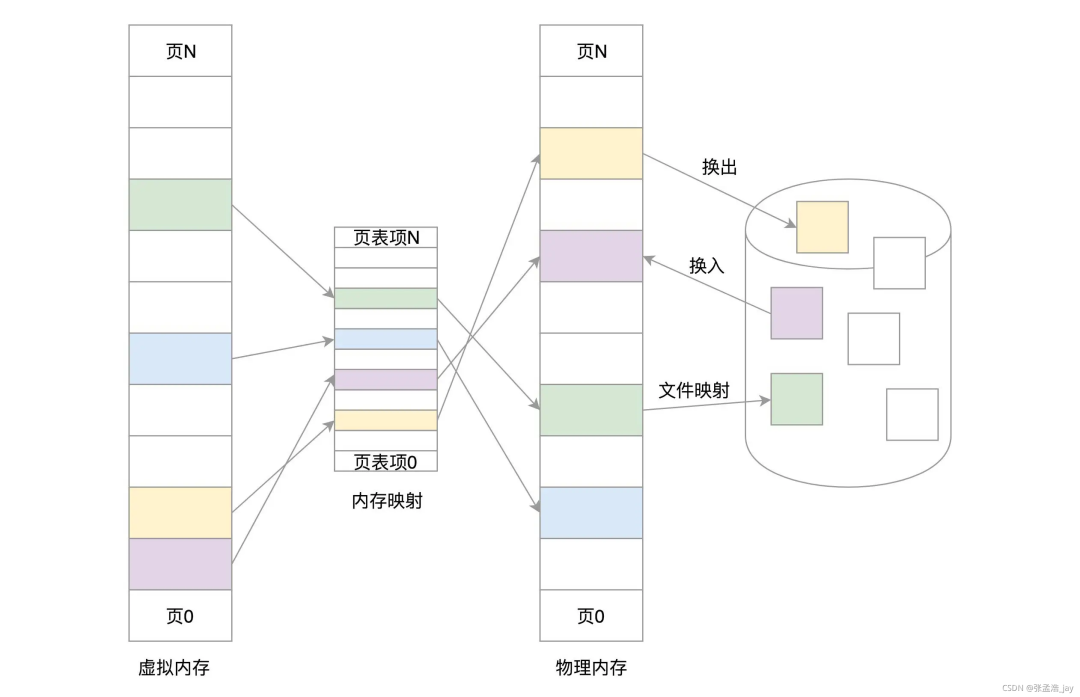

虚拟内存 指的是 将硬盘中划出一段 swap 分区 当作 虚拟的内存，用来存放内存中暂时用不到的内存页，等到需要的时候再从 swap 分区中 将对应的内存页调入到 内存中。硬盘此时相当于一个虚拟的内存。
从逻辑上能够运行更大内存的程序，因为程序运行的时候并不需要把所有数据都加载到内存中，只需要将当前运行必要的相关程序和数据加载到内存中就可以了，当需要其他数据和程序的时候，再将其调入。
相较于真正的内存加载，虚拟内存需要将数据在内存和磁盘中不断切换，这是一个耗时的操作，所以速度比不上真正的内存加载。
总结
虚拟空间 和 物理内存 都分为 内核空间 和 用户空间。
虚拟地址需要通过页表转化为物理地址，然后才能访问。
用户虚拟空间 只能映射 物理内存中的用户内存，无法映射到物理内存中的内核内存，也就是说，用户进程只能操作用户内存。
内核空间 只能被 内核 申请使用，用户进程只能操作用户空间的物理内存和虚拟空间。
当用户进程 调用系统调用的时候，会将其对应的代码和数据运行在内核空间中。
所以当调用 内核空间 读取文件或者网络数据的时候，首先会将数据拷贝到内存空间，然后在将数据从内核空间拷贝到用户空间。因为 用户进程不能访问内核空间。原文：
