碳化硅器件步入发展“快车道”，碳化硅衬底龙头企业最新进展到哪了？
来源:电子发烧友网发布时间:2023-05-241785浏览
询问 AI电子发烧友网报道（文/章鹰）2023年，车规级碳化硅器件进入供不应求的阶段。当前碳化硅市场处于结构性缺货中，车规级产品持续短缺，光伏、储能需求也在增长。据博世中国执行副总裁徐大全表示，由于新能源汽车快速发展，碳化硅芯片在未来2至3年都将呈现供不应求的态势。DIGITIMES Research预测，2030年全球电动汽车销量有望超越5000万辆，将带动SiC功率器件于电动车市场销售额突破八成。
5月3日，英飞凌与国内碳化硅公司天科合达、天岳先进签订长期协议，以获取高质量且具有竞争力的6英寸碳化硅晶圆和晶锭，并助力其向8英寸碳化硅晶圆过渡。

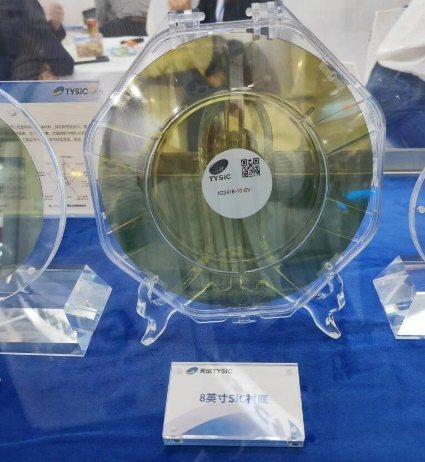

图：天域半导体8英寸SiC衬底
国内碳化硅衬底有哪些主要类型？主要厂商推出了哪些类型的衬底？国内碳化硅衬底进展如何？目前国内SiC衬底企业与国际SiC衬底企业对比，有哪些优劣势？本文将做详细的解读。
碳化硅衬底两大类型 8英寸崭露头角
碳化硅作为第三代半导体，相对于硅有特定的优势。碳化硅功率器件具备高电压、大电流、高温、高频率、低损耗等独特优势，将极大地提高现有使用硅基功率器件的能源转换效率，对高效能源转换领域产生重大而深远的影响，主要应用领域有电动车、充电桩、光伏新能源、轨道交通和智能电网等。
碳化硅导热系数是硅基的三倍，这令碳化硅器件的散热性能突出，对冷却系统的需求低，令整个系统的体积和重量得到一个大大的降低。碳化硅MOSFET的尺寸是硅基MOSFET尺寸的十分之一，导通电阻大大降低。基于碳化硅优异的物理特性，这种材料非常适用于制作耐高压、耐高温、高频的大功率器件。
图：中电科半导体材料公司总经理助理马康夫
5月17日，在深圳半导体展上，来自中电科半导体材料公司总经理助理马康夫先生表示，碳化硅衬底有两种，一种是半绝缘型碳化硅衬底在射频器件上的应用，根据Yole报告，随着通信基础建设和军事应用的需求发展，全球碳化硅基氮化镓射频器件市场规模持续增长，预计从2020年的3.42亿美元增长到2026年的22.22亿美元，期间年均复合增长率达到17%。半绝缘型碳化硅衬底的需求量有望因此获益而持续增长。
一种是导电型碳化硅器件，碳化硅功率器件具备高电压、大电流、高温、高频率、低损耗等独特优势，将极大地提高现有使用硅基功率器件的能源转换效率，对高效能源转换领域产生重大而深远的影响，主要应用领域有电动车、充电桩、光伏新能源、轨道交通和智能电网等。根据Yole报告，2021年碳化硅功率器件的市场规模为11亿美元，受益于电动汽车、充电桩、光伏新能源等市场需求驱动，预计2027年将增长至63亿美元，复合增长率34%。碳化硅衬底的需求因此获益并取得快速增长。碳化硅功率器件在2028年整个功率器件市场的份额将会达到20%以上。
此前，美国电动汽车大厂特斯拉提出减少75%的碳化硅用量，这可能基于两个方面考虑：首先碳化硅的供应量是否能跟上需求增长；其次碳化硅成本相对比较高。业界同仁在碳化硅降低成本方面需要更多努力，以推动碳化硅在功率器件市场的渗透进一步提升。
国产碳化硅大尺寸化是大势所趋。为什么要攻克8英寸衬底技术呢？马康夫指出，8英寸SiC衬底和6英寸SiC衬底相比，衬底面积提升78%，尺寸越大，边缘损失越少。出于成本考虑，碳化硅晶圆尺寸往更大的方向发展是必然的。晶圆尺寸更大，单片晶圆可以生产的器件数量就更多，带来器件级别成本的降低。从数量上看，根据 Wolfspeed 数据，从 6 英寸切换为 8英寸，碳化硅芯片数量有望从448 颗大幅增加至845颗。从成本上看，根据GTAT估计，相对于6英寸晶圆平台，8英寸衬底将使得碳化硅器件整体成本降低20%到35%。
国产碳化硅产业链和最新碳化硅衬底行业进展
中国第三代半导体产业技术创新联盟副秘书长赵静表示，2022年受到疫情影响，半导体进入下行周期。但是在新能源汽车、光伏、储能应用的需求增长下，第三代半导体的市场增长超预期。据CASA Research预测，到2026年，中国SiC、GaN功率器件的市场规模将达到366亿元，年复合增长率达到36.5%。

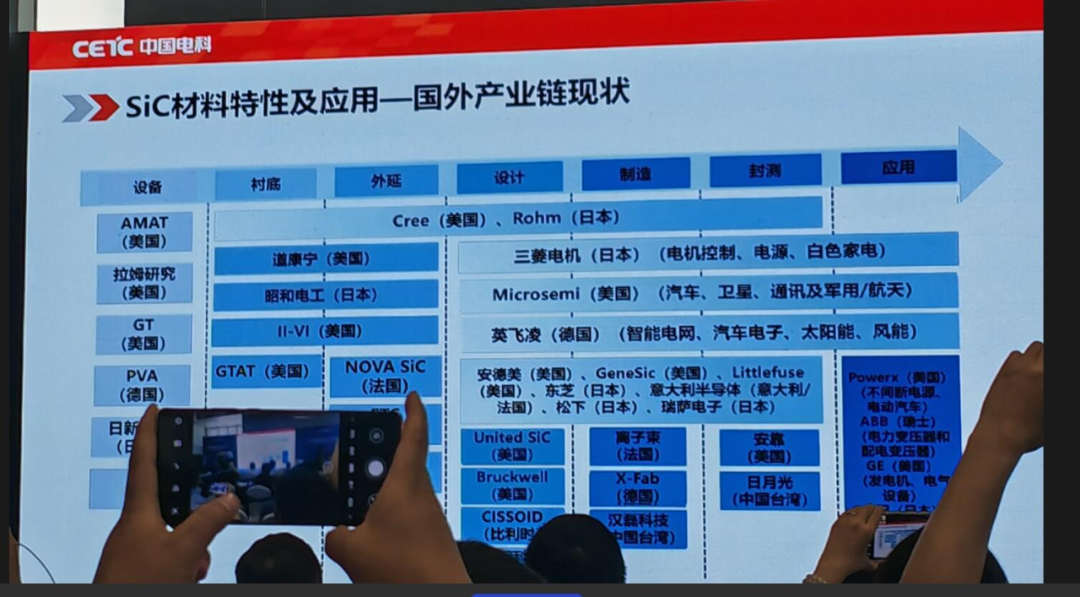

国外碳化硅产业起步比较早，在下游应用推动下，碳化硅领域龙头企业掌握从衬底-外延-器件等碳化硅全产业链核心技术，长期霸占全球碳化硅器件市场。根据 Yole 数据，2022 年全球碳化硅器件市场营收规模较 2021 年增长 66%，市场份额排名前六名分别为 ST、Infineon、Wolfspeed、ROHM、Onsemi（安森美） 和Mitsubishi Electric。
在国际碳化硅衬底市场，根据 Yole 数据，2020 年全球半绝缘型碳化硅晶片厂商中，天岳先进排在 Wolfspeed 和贰陆公司之后，位居第三，处于国内领先水平。国内在碳化硅衬底领域起步晚，经过十多年的发展，已经涌现了天科合达、天岳先进、三安光电等企业；二极管/晶体管设计及模块封装、系统集成等有中芯国际、比亚迪半导体等，累计超过 50 家企业从事碳化硅相关业务。

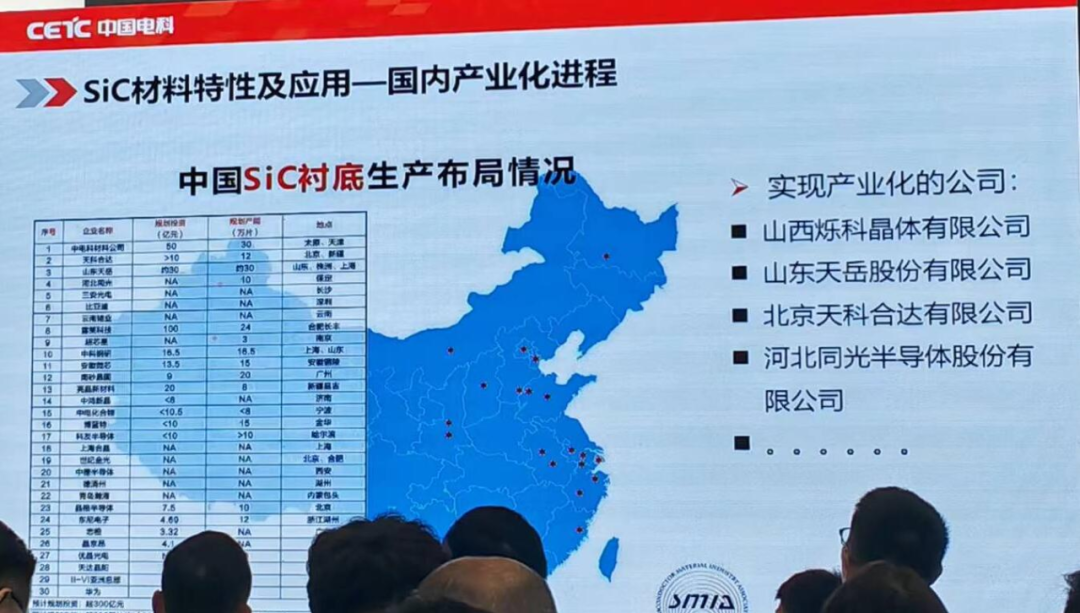

据不完全统计，截止到2022年底，碳化硅衬底项目上马了40多家，到今年4月，碳化硅衬底项目上马50多家，但是现在有效产能非常有限。实现SiC衬底产业化的公司包括：山西烁科晶体有限公司、山东天岳股份有限公司、北京天科合达有限公司、河北同光半导体股份有限公司。
目前，碳化硅6英寸衬底技术成熟，预期产量的增加势必在未来带来竞争加剧，因此海内外碳化硅衬底企业将8英寸晶圆开发提上日程，国内碳化硅企业也是进展迅速。
第三代半导体产业技术创新联盟的数据显示，7家产业公司在SiC衬底领域有新进展。
1.去年3月，山西烁科晶体宣布，1月实现8英寸N型SiC抛光片的小批量生产。
2.2022年8月，晶盛机电研发出8英寸N型SiC晶体。
3.2022年9月，天岳先进8英寸SiC研发成功，在籽晶生长、粉料合成、热场设计、工艺固化、过程控制、加工检测等全流程实现技术自主可控，将投资1亿元推进量产化。
4.2022年10月，南砂晶圆采用物理气相传输法扩径获得了8英寸4H-SiC籽晶，用于8英寸导电型4H-SiC晶体生长，并且加工出厚度520um的8英寸4H-SiC衬底。
5.2022年11月，同光股份宣布已经成功做出了8英寸SiC衬底样片。
6.天科合达在2022年11月也发布了8英寸导电型SiC衬底，小规模量产的时间定在2023年。
7.2022年12月，科友半导体通过自主设计制造的电阻长晶炉产出直径超过8英寸的SiC单晶。
中电科半导体材料公司总经理助理马康夫介绍说，山西烁科突破8英寸单晶生长及加工工艺关键技术，于2022年年初制备出8英寸N型/半绝缘型碳化硅单晶衬底； 6英寸N型衬底各类缺陷进一步减少，各项指标逐步优化，6英寸N型衬底已通过部分下游客户MOS产品验证。 2023年的产品、技术规划大体有以下两大方面：1、稳定6英寸N型衬底生产工艺的同时，优化改进生长加工工艺，提升良率，提升产品的一致性及稳定性；2、降低生产成本，从生产制造的各个环节进行“瘦身”，在保证产品质量的同时，进一步提升产品竞争力。
马康夫对碳化硅衬底产业未来发展进行了展望，他认为机遇和挑战并行，碳化硅衬底产业有三大机遇：1、碳化硅衬底行业国内外差距较小；2、建厂投资少，衬底新玩家众多；3、产业进一步细分。挑战在于两点：1、技术壁垒相对较高，时间积累，团队支撑；2、导入窗口期有限。他给出行业的建议：1、加速提升产业化管理水平及规模；2、加强产业链上下游的协同合作；3、加速推动国产原材料替代进程。
