版图中几种设置parameter的方式

我们在平时的项目中通常都会遇到mos 或res 等器件的parameter 值不符合预期。比方说

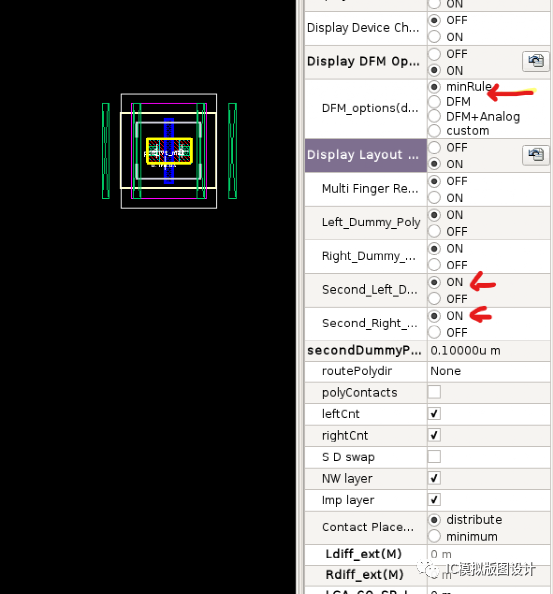

1. 在做模拟模块，默认调出来的mos 的DFM都是min的，而我们需要的是DFM+Analog.

2.在做logic模块，想让默认调进了的mos 的dummy poly个数都是一个，而且不需要放到diff上，这样能尽可能的减小mos的面积。

等等这样需要重新设置parameter的问题，有没有快速设置方式

下面介绍三种比较方便的设置：

l第一种方法，利用dbOverlapPath的方式，如果没有把握或没有权限修改pdk CDF，建议使用这种overlap方式来修改Pdk中devices的初始值。

方法：

第一步新建一个文件夹 mkdir custom_cdf

第二步在lib.def中ASSIGN statements 例如：

ASSIGN tsmcN28 dbOverlayPath "./custom_cdf"

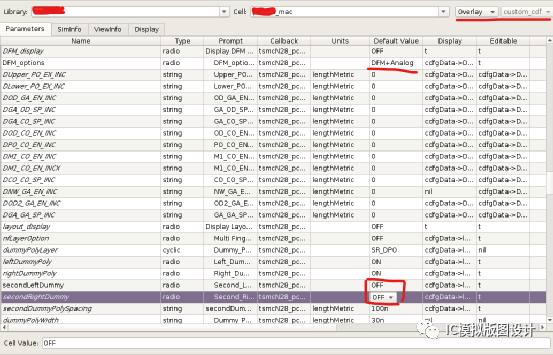

第三步打开ParameterDefinition Editor选择Overlap，这时可以看到下面CDF参数都是可以修改了，把需要的device 的cdf初始值修改成我们需要的。然后重新掉一个出来看下，对应mos 初始值已经做了改变。

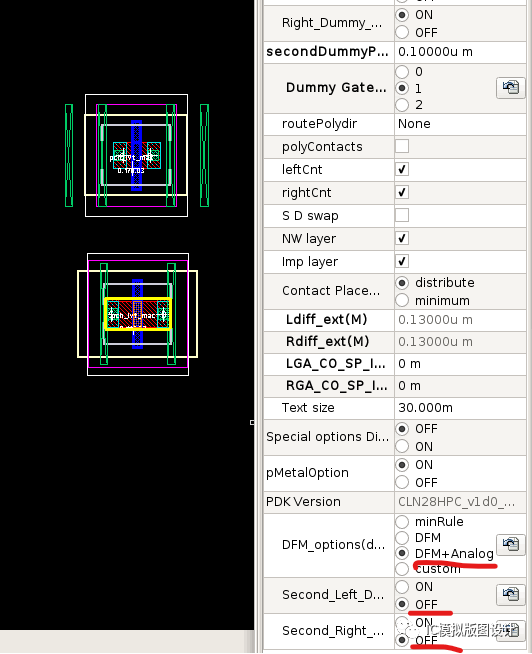

我们重新再调一个mos看下这个已经使用了修改过的cdf默认值了。

l第二种方式：利用SDL option中的Parameter preset的功能，将需要设置的参数先设置好放到一个cell 中，当在Realizing inst的时候就可以复用这个cell 中已经设置好的inst的参数。

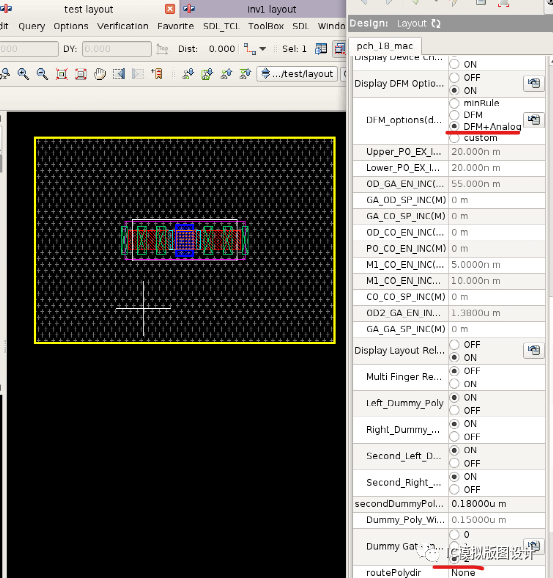

比如我在test这个cell下放了一个mos，我打开了Dummy Gate in diff和打开了DFM+Analog

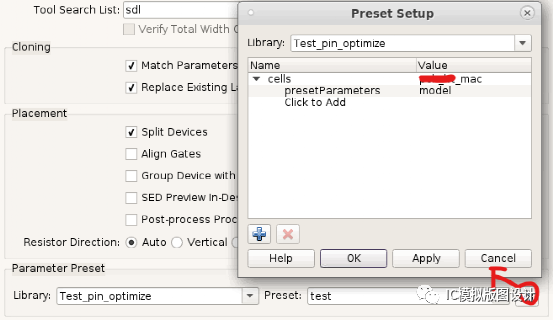

我在Preset Setup中设置用model名称做完条件，只要model名称一样就复用test这个cell里相同model名的参数。这里还可以设置多种条件比如相同w l 或一个参数值范围等，这里不详细展开。

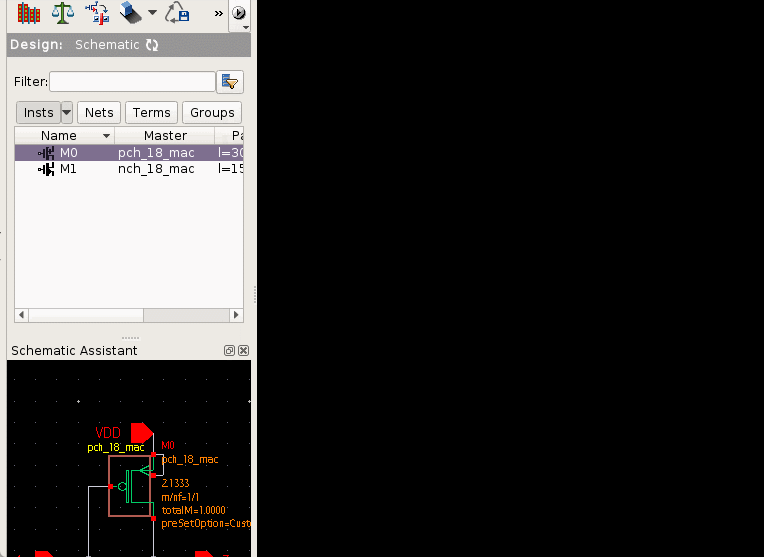

我们看下这时候的效果：

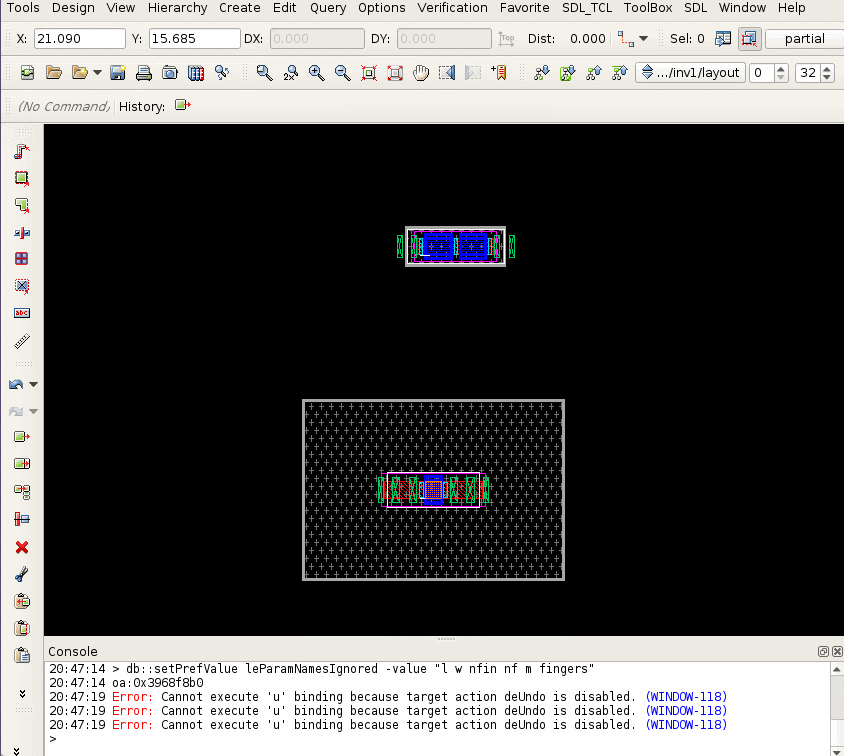

l第三种方式使用edit--copy--copy look和paste look功能。这种功能是一种交互式操作，当已经存在一份比较合适的device时候，使用这个功能可以把对应的parameter复制到另一个device上，会ignored ：l w nfin nf m 这些parameter，如果需要增加或修改可以通过这个prefer变量修改leParamNamesIgnored，看下效果：
