-----充电头网拆解报告第2625篇-----
前言
这款插座为拆解的绿联第二款新品插座——更高定位的四位总控延长线防雷插座，其为4个新国标五孔插孔设计，插座内置氧化锌压敏电阻和温度保险丝，并配合气体放电管，吸收浪涌电压，配合温度保险丝的设计，能够在压敏电阻温度过高时切断供电，提升安全性能。
插座采用微动式电源开关设计，具备电源指示灯和防雷指示灯，便于直观了解插座状态。插座为总控开关设计，配有过载保护器进行超功率保护。四个新国标五孔插孔均配有安全门，防止异物进入。下面充电头网就带来绿联这款4位插座的拆解，看看内部设计和做工。
此前充电头网已经拆解了绿联30W 2A1C智充数码排插、绿联100W智充魔盒Pro（3C1A）氮化镓插座、绿联65W智充魔盒2C2A氮化镓快充插座、绿联30W智充魔盒Life（2A1C）USB插座等带USB模块插座产品，欢迎查阅。
绿联四位总控延长线防雷插座开箱
包装盒主体色调为白色，正面印有绿联品牌、插座外观、名称以及卖点。

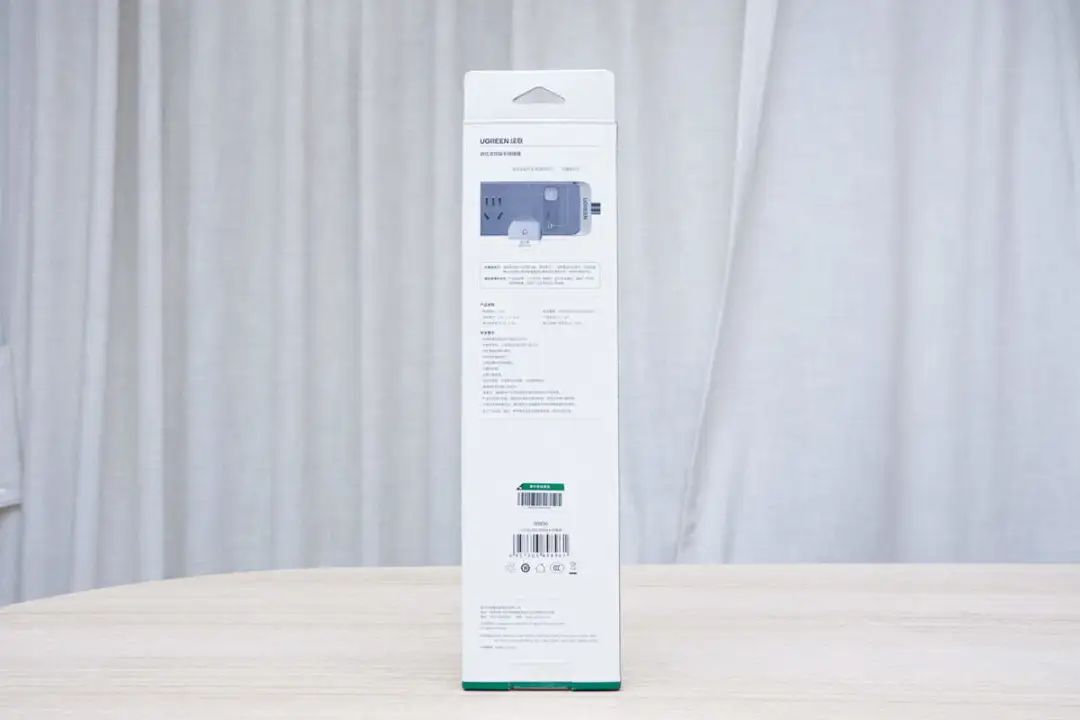

包装盒背面特写，印有插座参数详情。

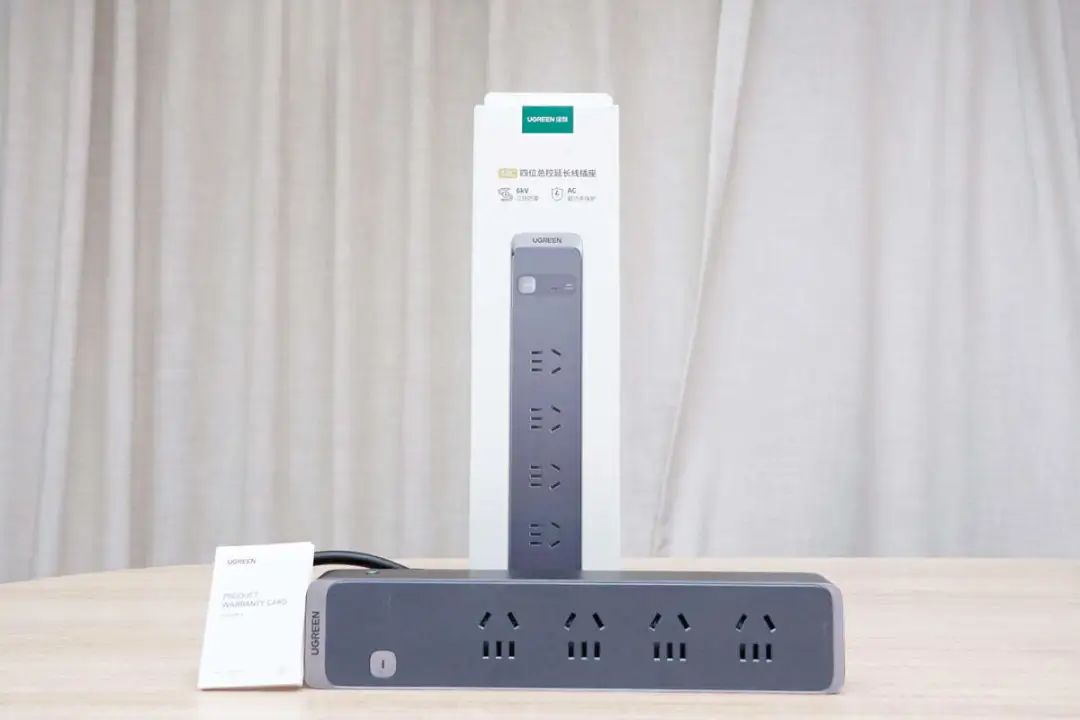

包装内含插座、产品保修卡。

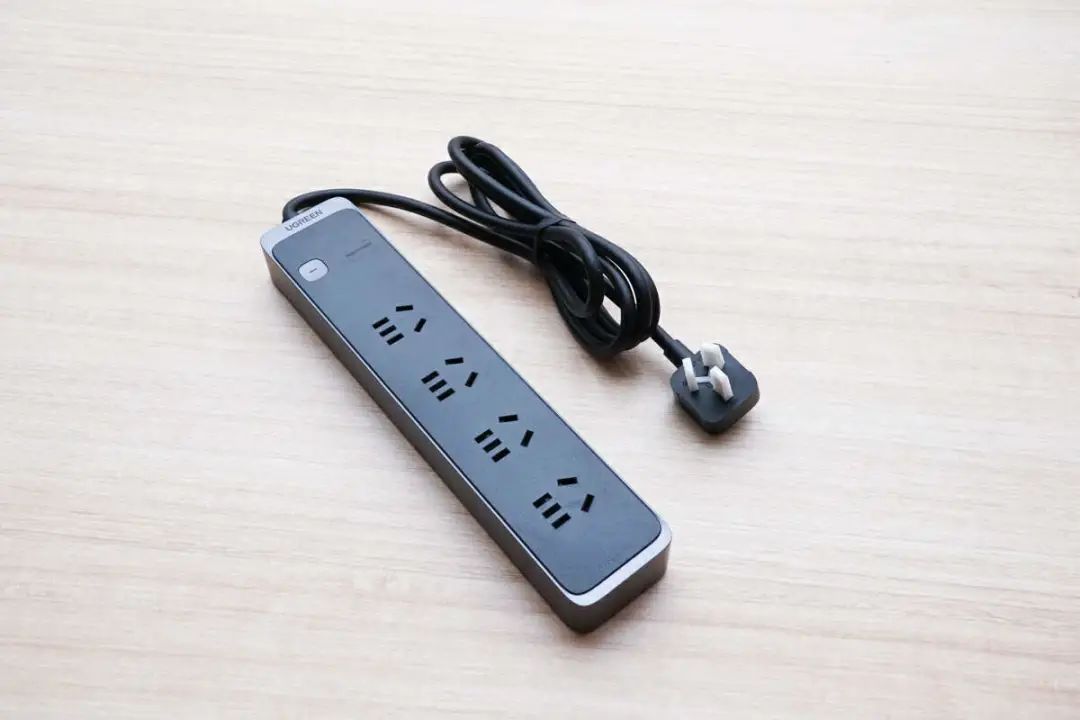

绿联这款四位总控延长线防雷插座外观设计和之前拆解的USB快充版的一样，整体精致美观。

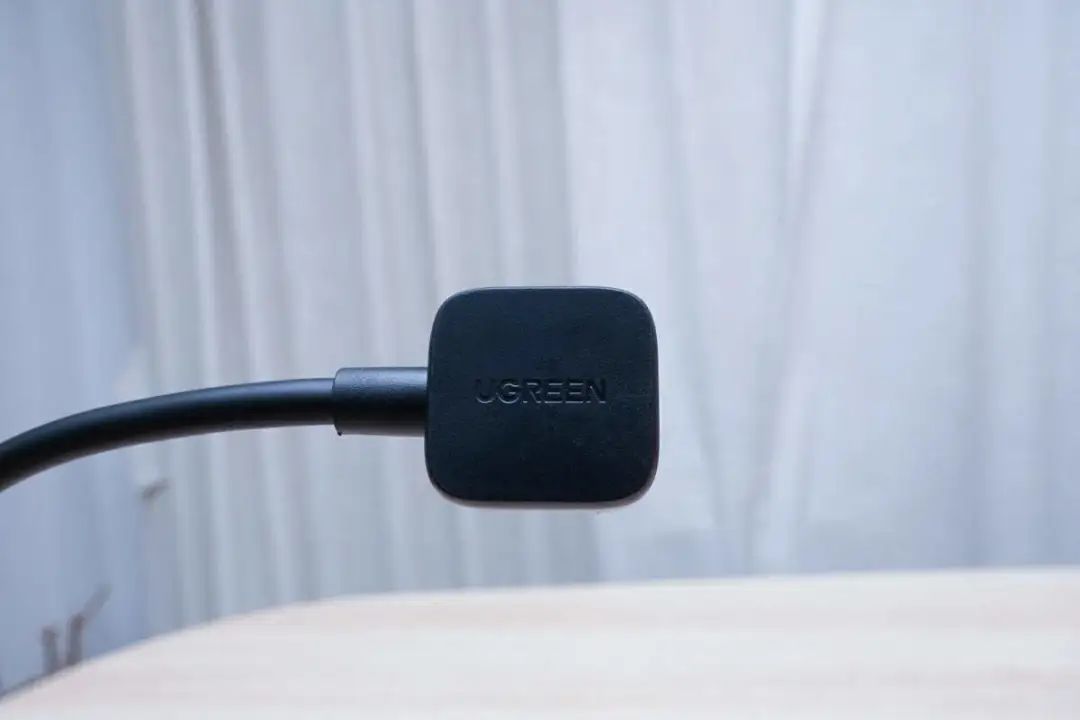

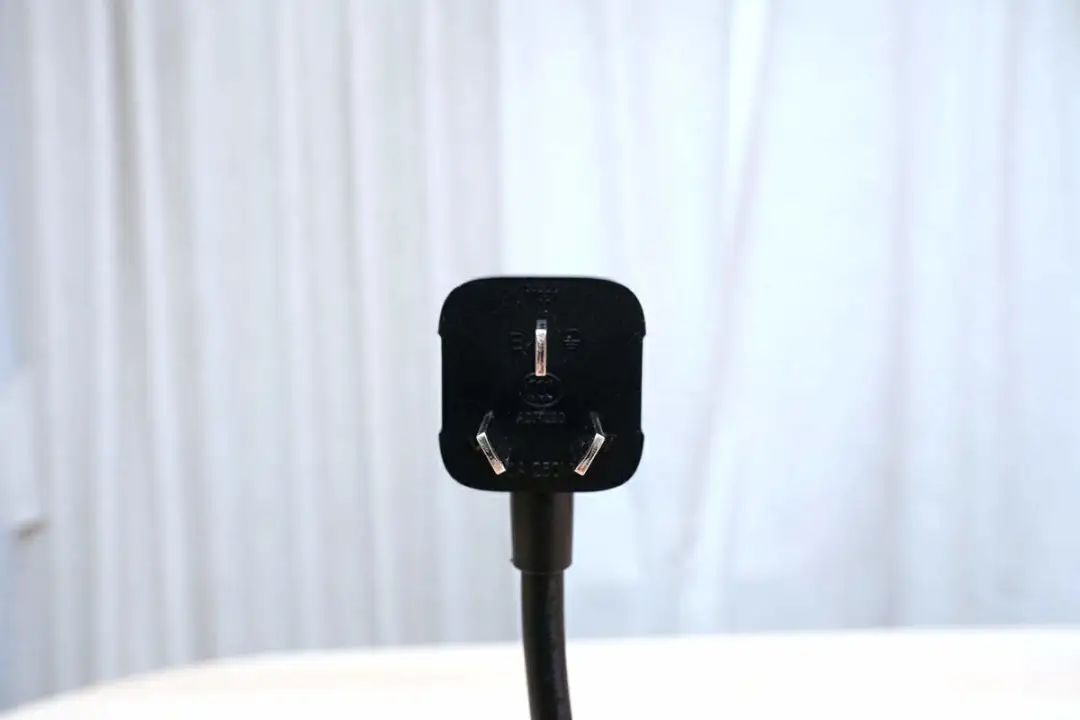

插头顶面设计有UGREEN品牌 Logo。

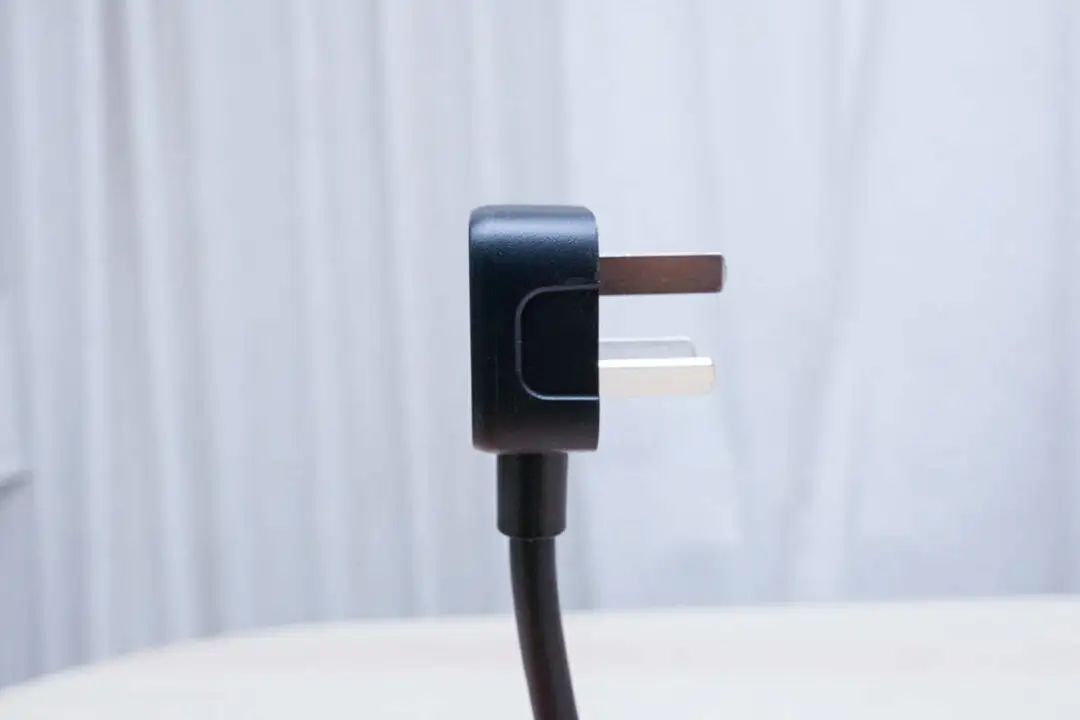

两侧内凹槽设计，方便用户插拔。
内侧可以看到规格为10A 250V~，通过了CCC认证。

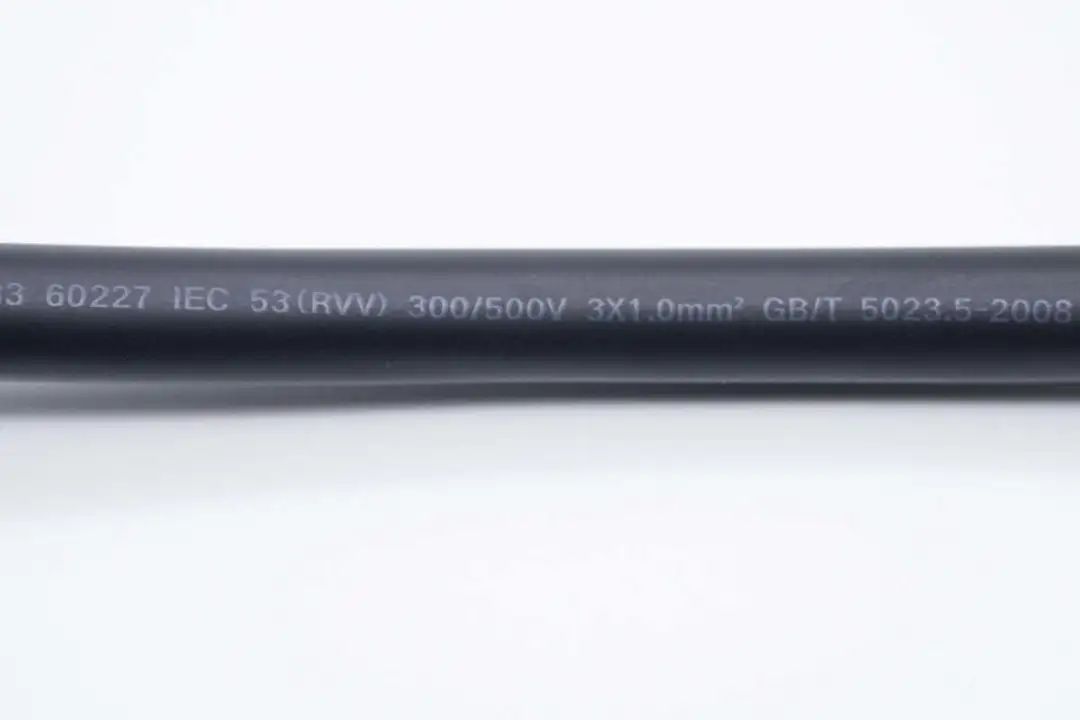

线缆线身特写，规格300/500V 3×1.0mm²。

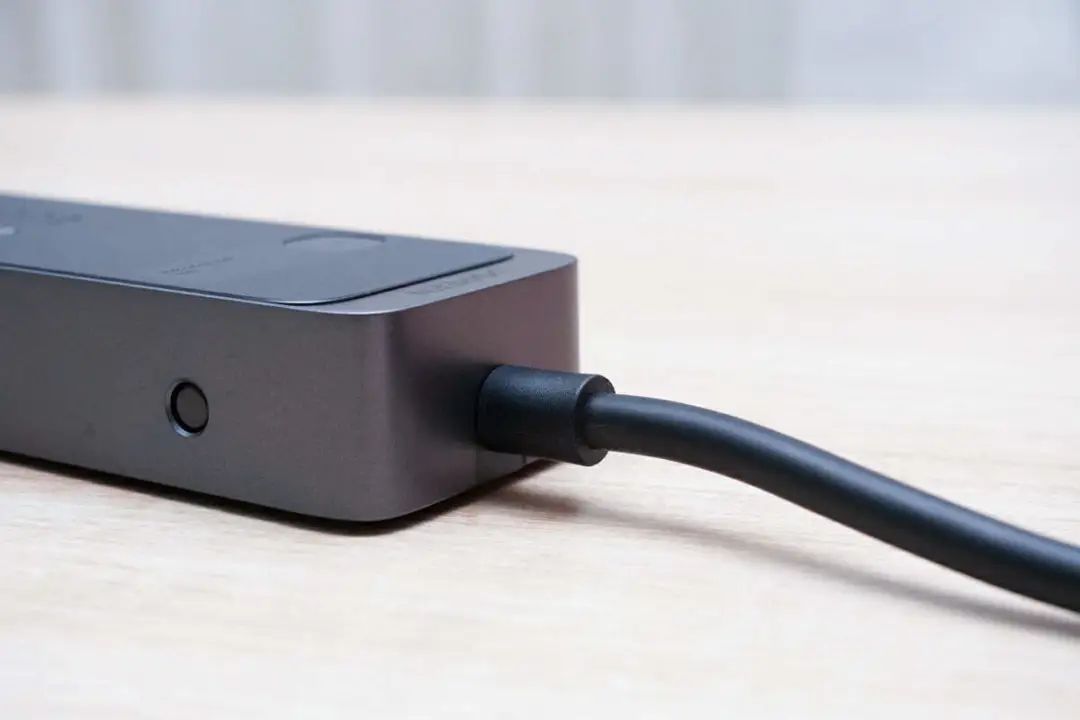

电源线与本体连接处采用防护 SR 设计，耐用避免电源线外被弯折破皮。

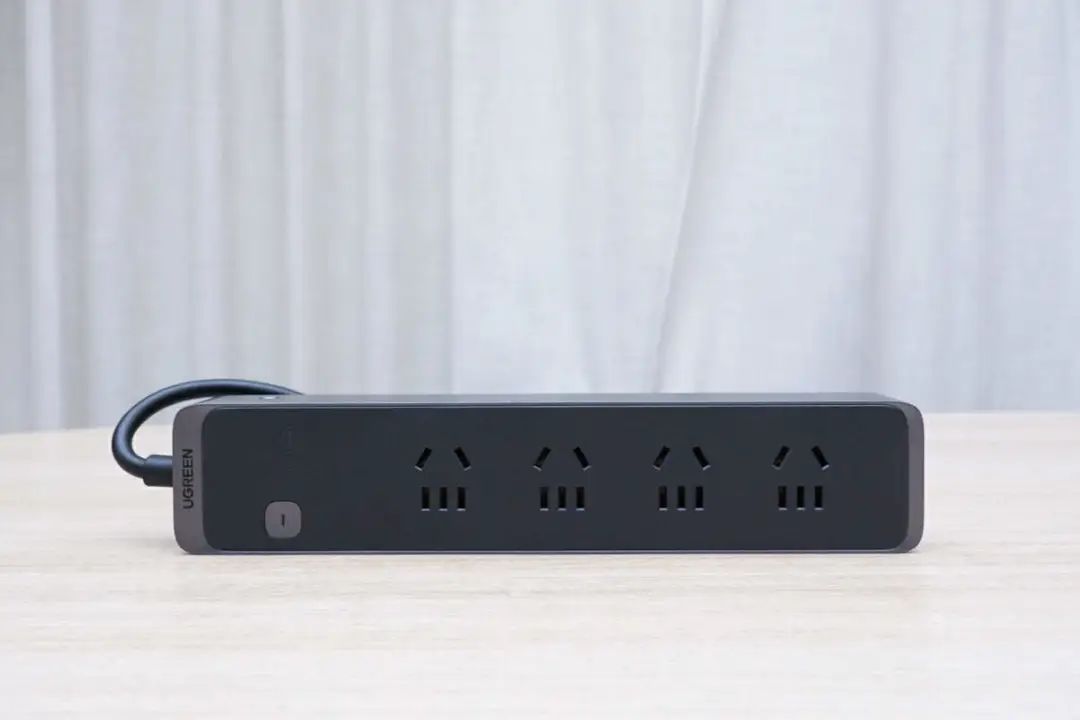

机身顶面配备总开关、防雷指示灯以及四组3+2新国标组合插口。

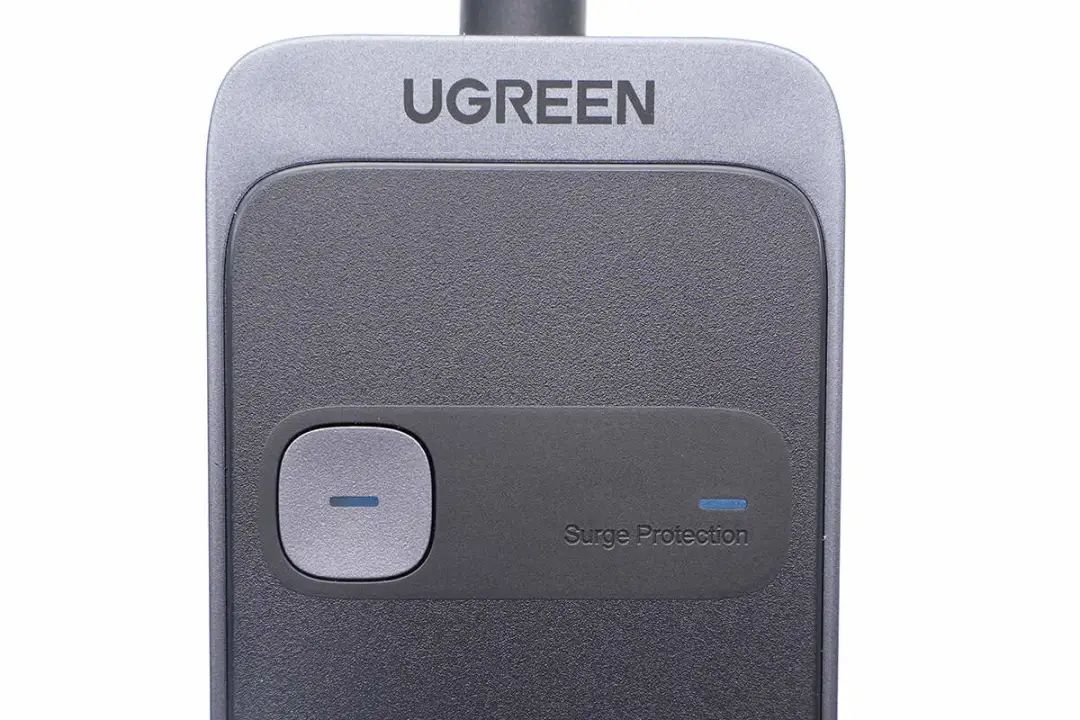

总控开关与通断电指示灯二合一设计，观察方便且节省空间。通电以及按下总开关，可以看到两颗指示灯均亮蓝光。

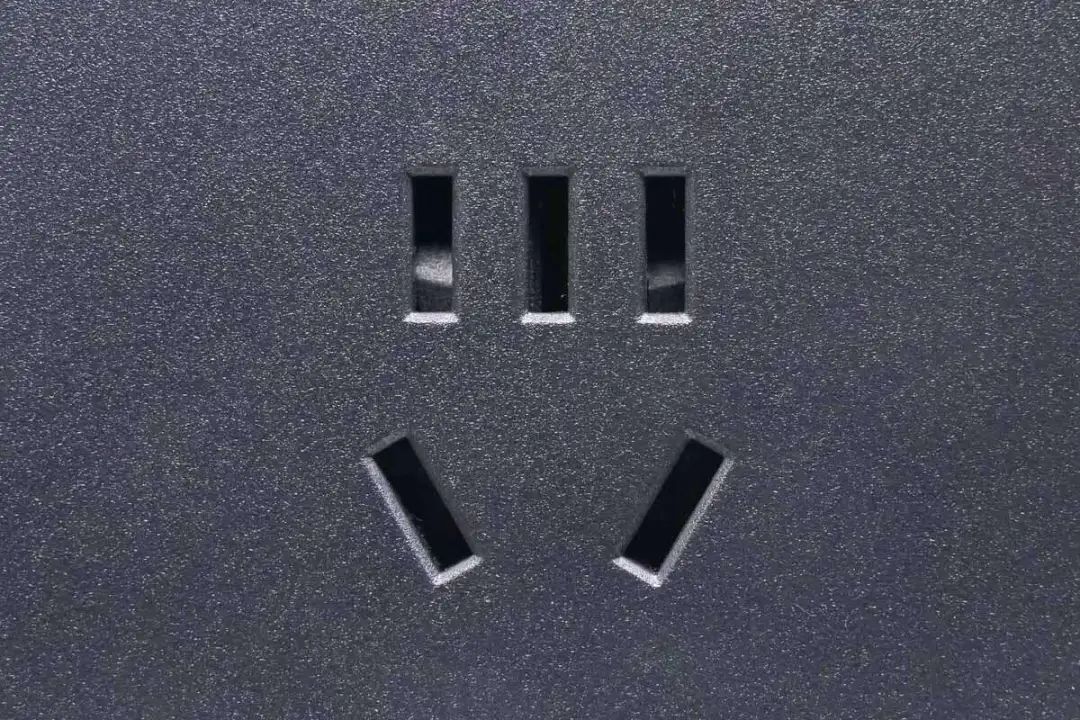

AC插口特写，内置安全门防止异物单孔插入，保证用电安全。

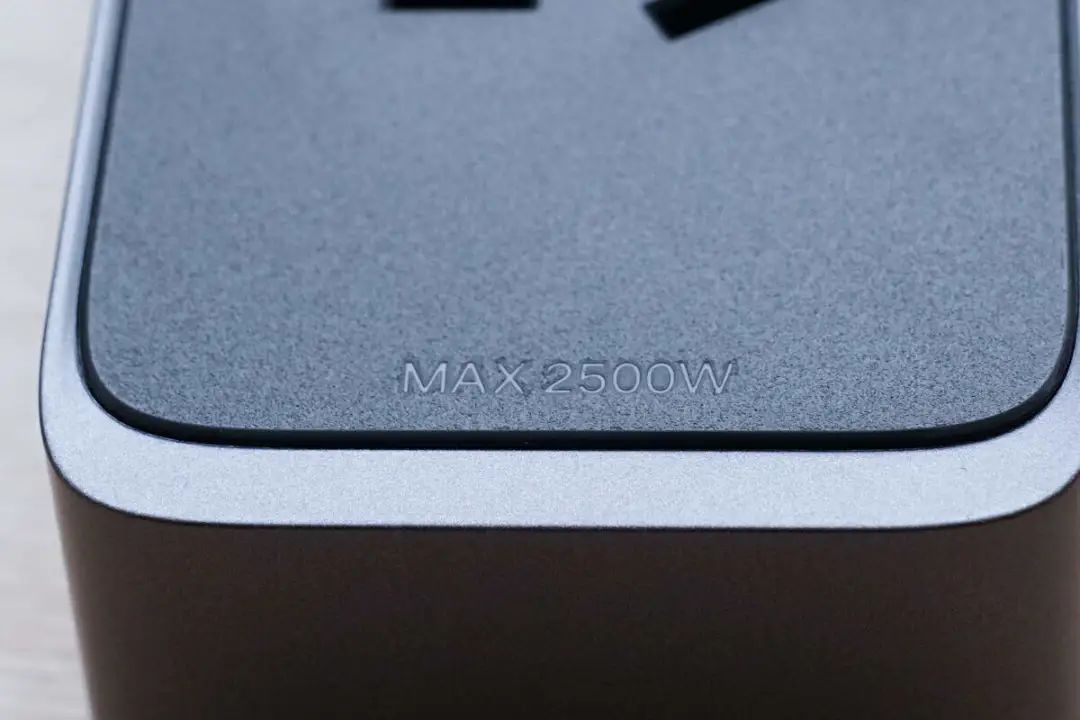

另一端边缘设计有MAX 2500W字样，表明产品最大承载功率。

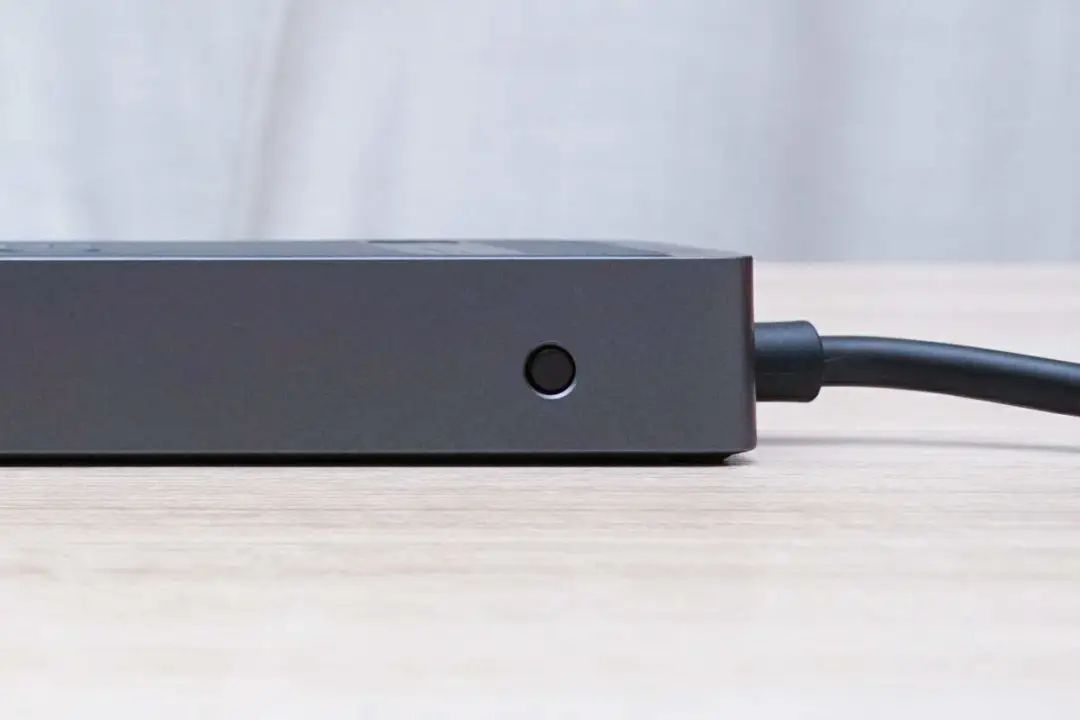

机身一侧设有超功率保护开关。

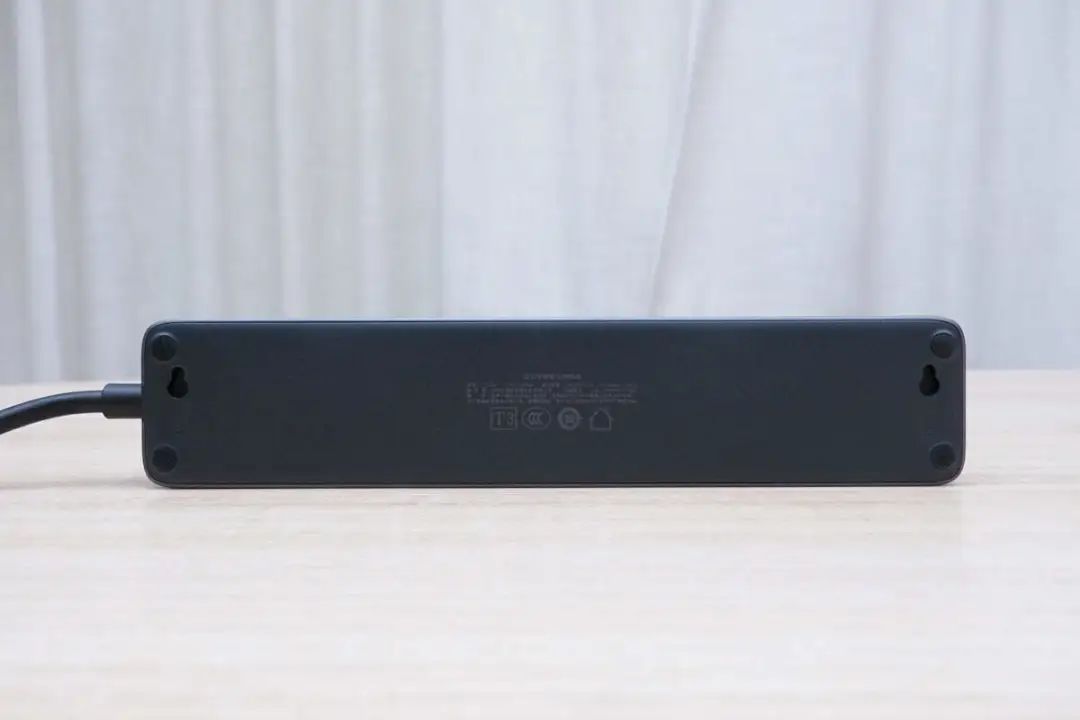

底部四端设有防滑橡胶垫，外壳中心处印有插座铭牌。

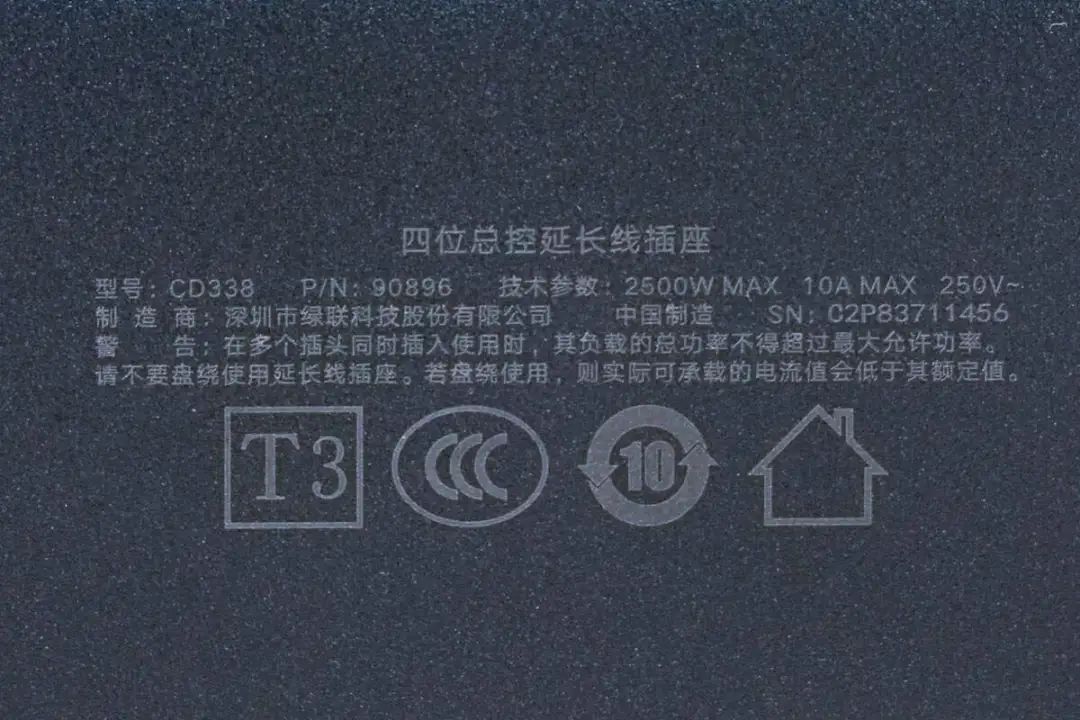

插座铭牌特写，型号为CD338，技术参数 2500W MAX 10A MAX 250V~，制造商为深圳市绿联科技股份有限公司，产品通过了CCC认证。

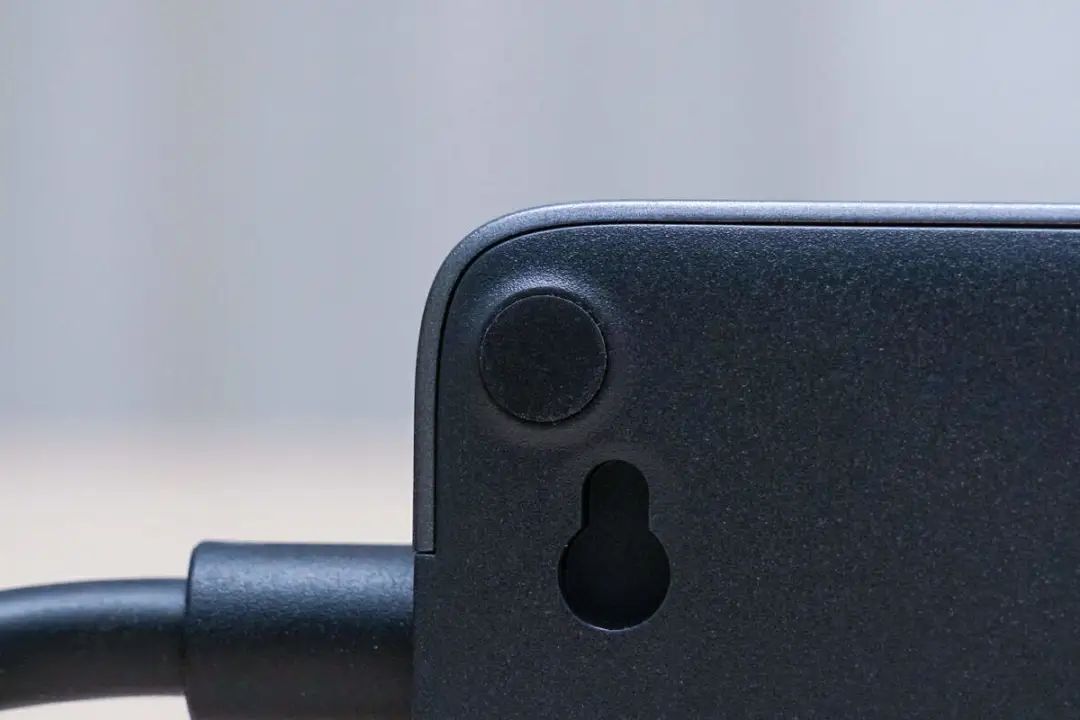

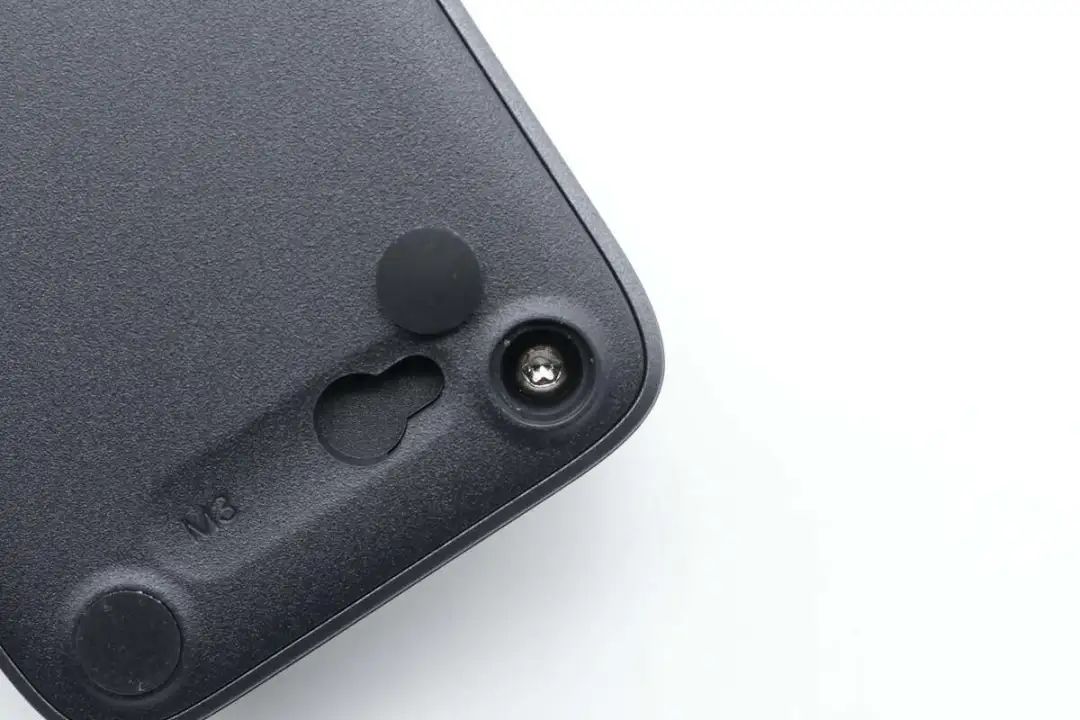

胶垫处微凸，可以防止底部磨损。旁边设有隐藏式挂孔，两端都有，方便在一些需要悬挂的场景使用。

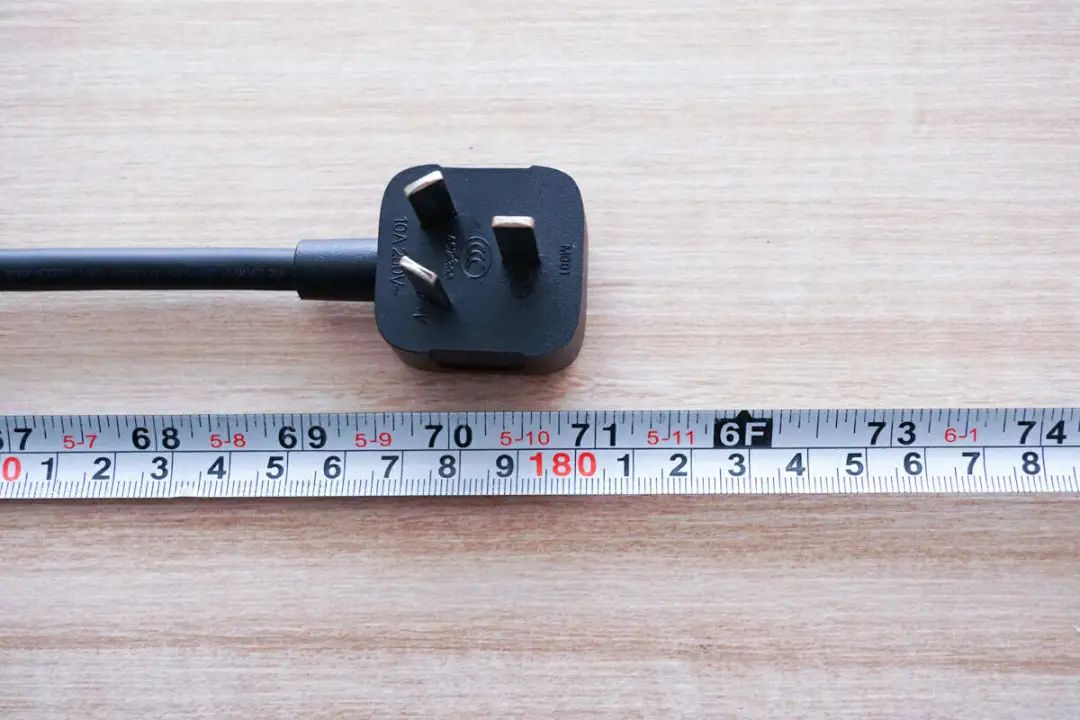

测得插座电源线外露长度约1.8米。

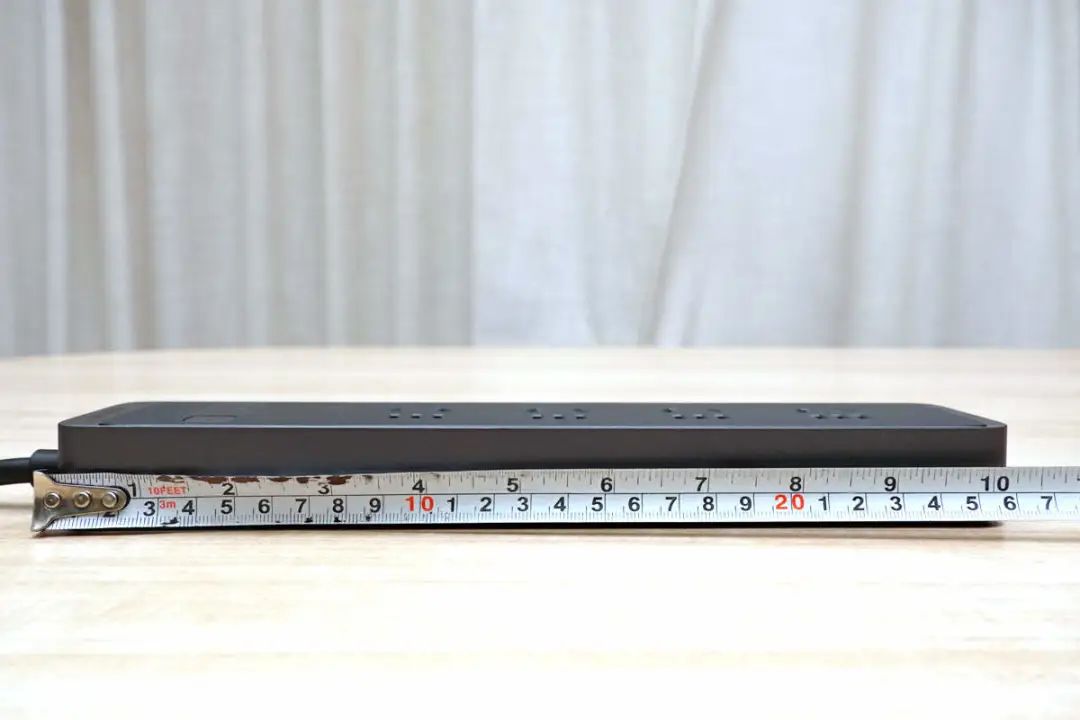

机身长度约26cm。

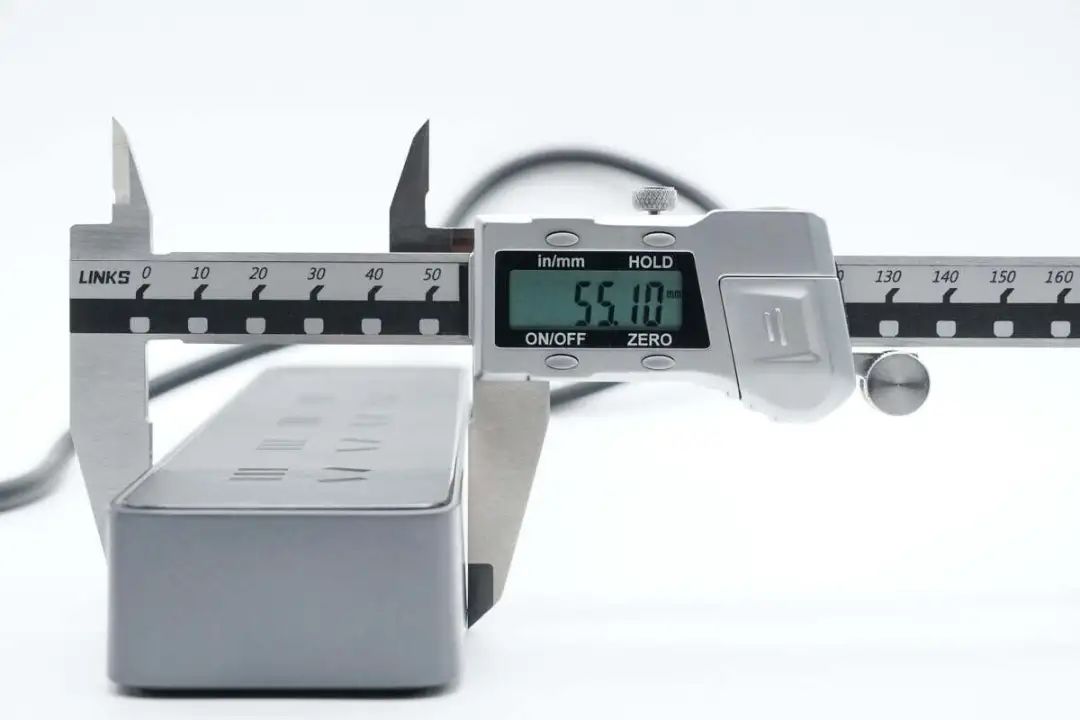

宽度约5.51cm。

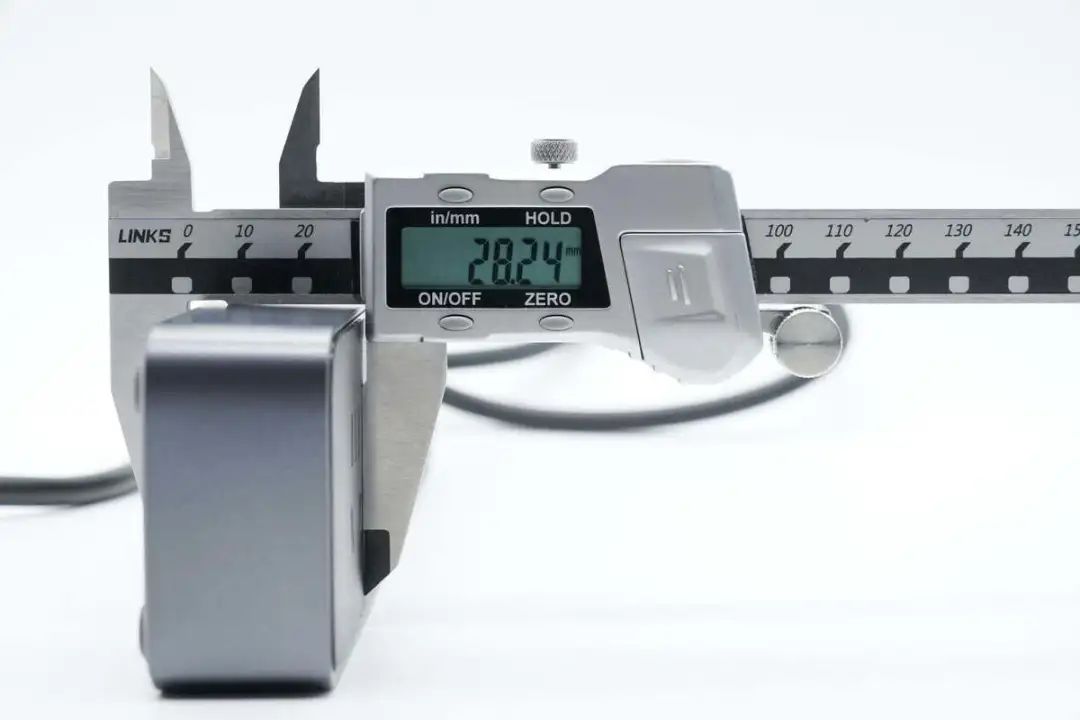

厚度约2.82cm。

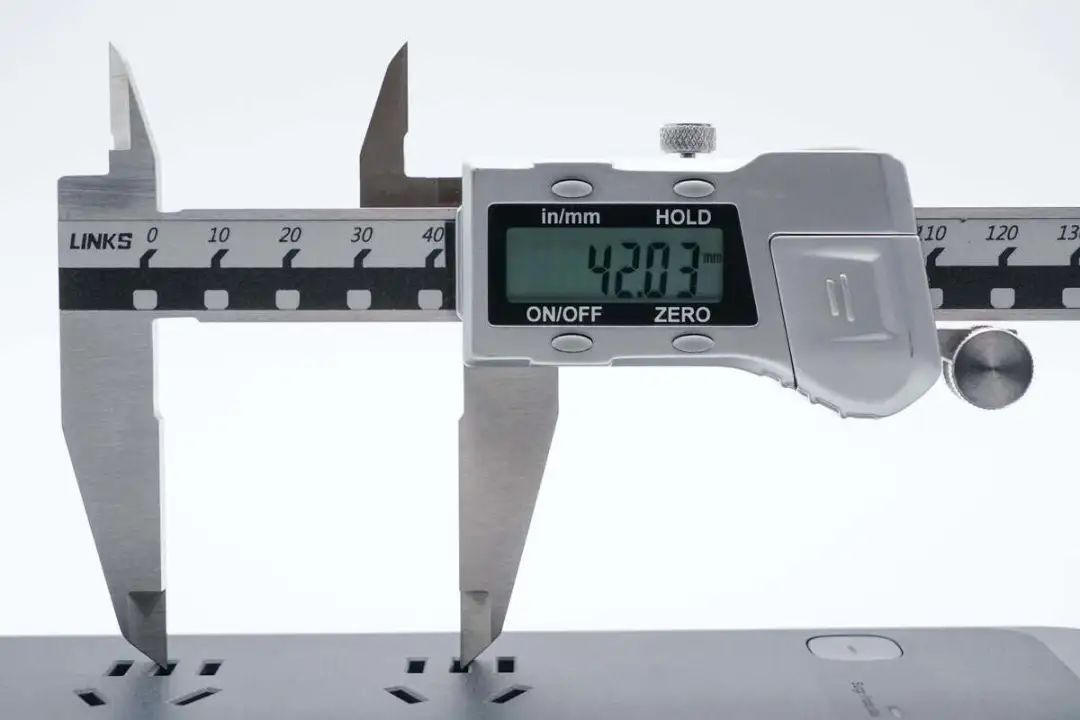

每组AC插孔间距约为42.03mm，间距较大，可满足多数电器设备插头插入位置不争抢。

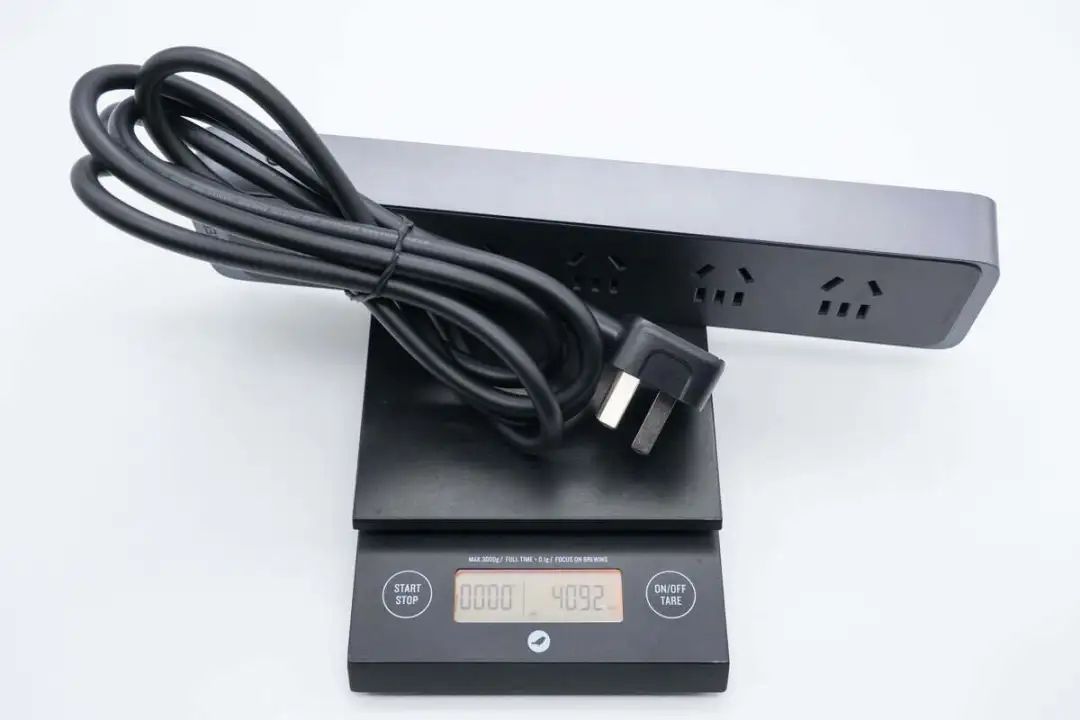

另外测得插座净重约409g。
绿联四位总控延长线防雷插座拆解
看完了这款插座的开箱和测试，下面就进行拆解，一起看看绿联这款插座的用料和设计。
取下插座的硅胶脚垫，脚垫下方是梅花防拆固定螺丝。

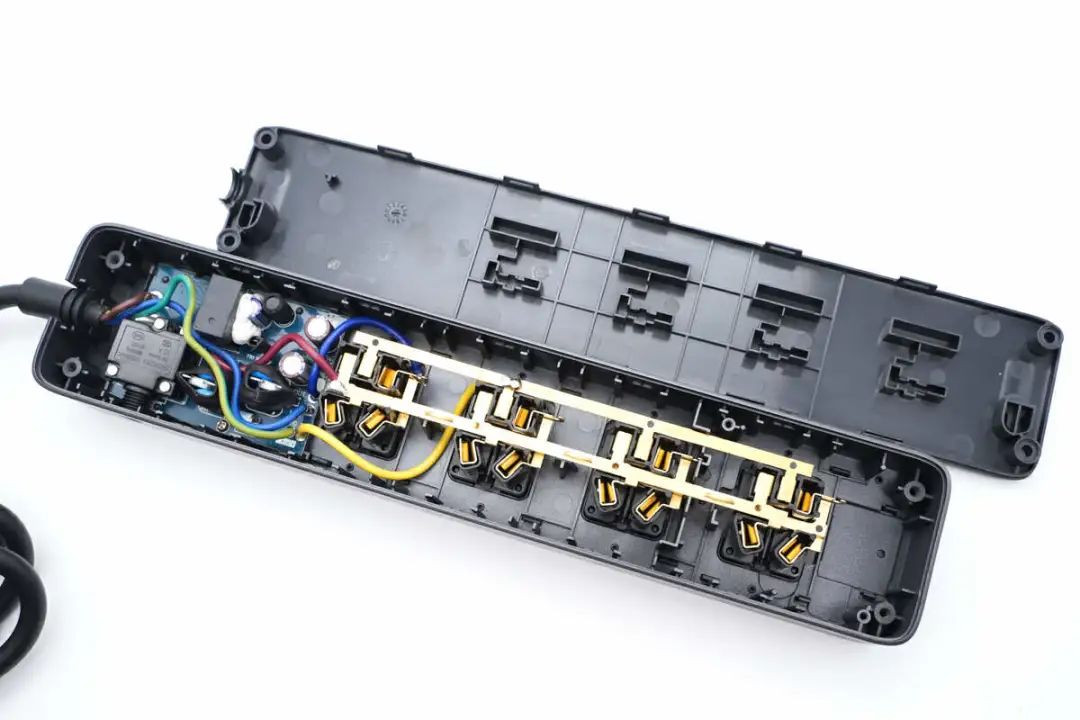

拧下所有固定螺丝，拆开外壳，插座内部为一体铜条结构，电源线焊接连接。

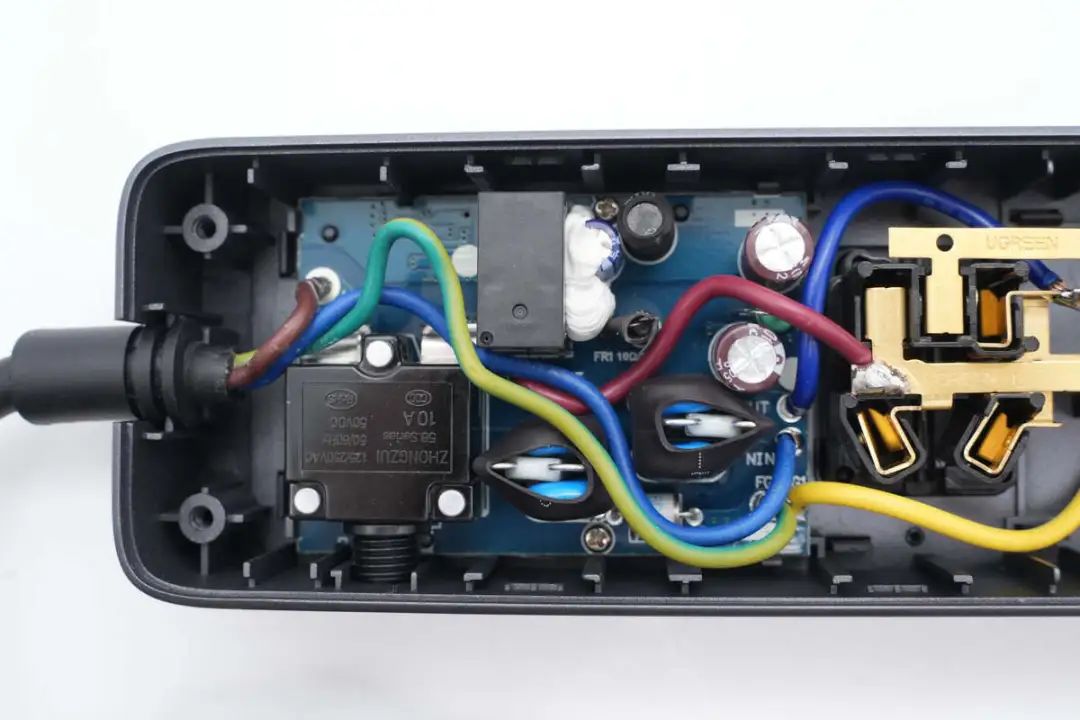

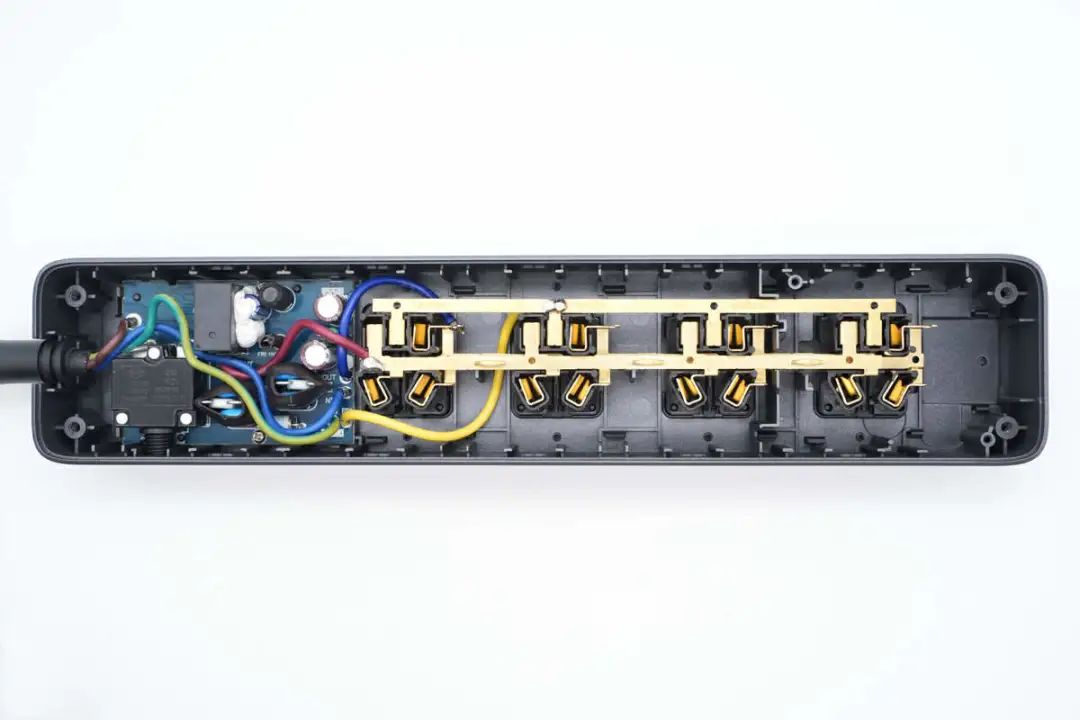

插座内部结构一览，左侧为电源开关，过载保护器和浪涌吸收器件模块，右侧为一体铜带的插座模块。
壳体内部对应开关和插座模块开有支撑条，起到固定作用。

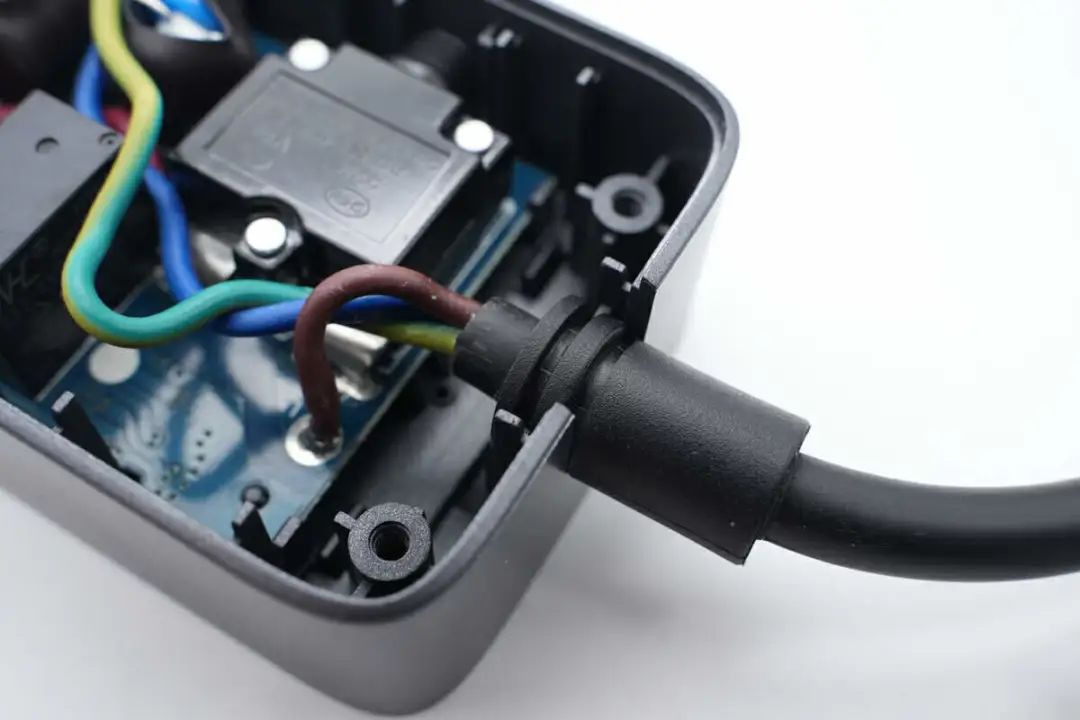

输入端导线通过外壳固定。

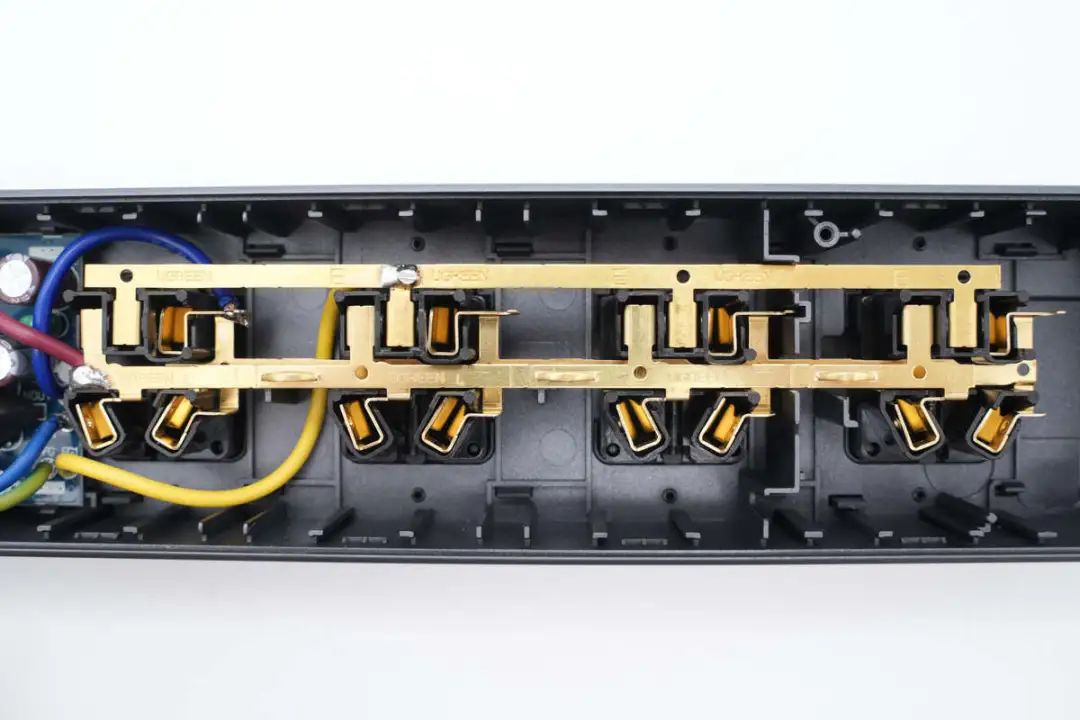

一体铜条组成的插座模块特写，导线通过锡焊连接。

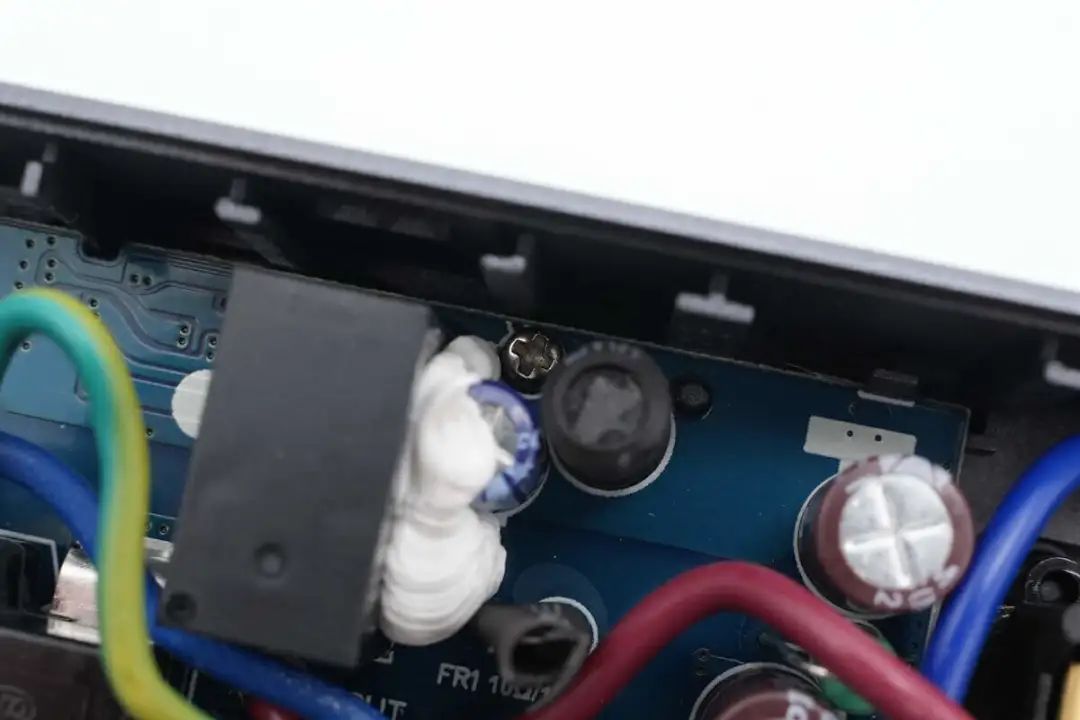

输入导线焊接到保护模块上，由继电器控制插座供电。
焊接保护电路的PCBA模块通过螺丝固定在壳体内部。

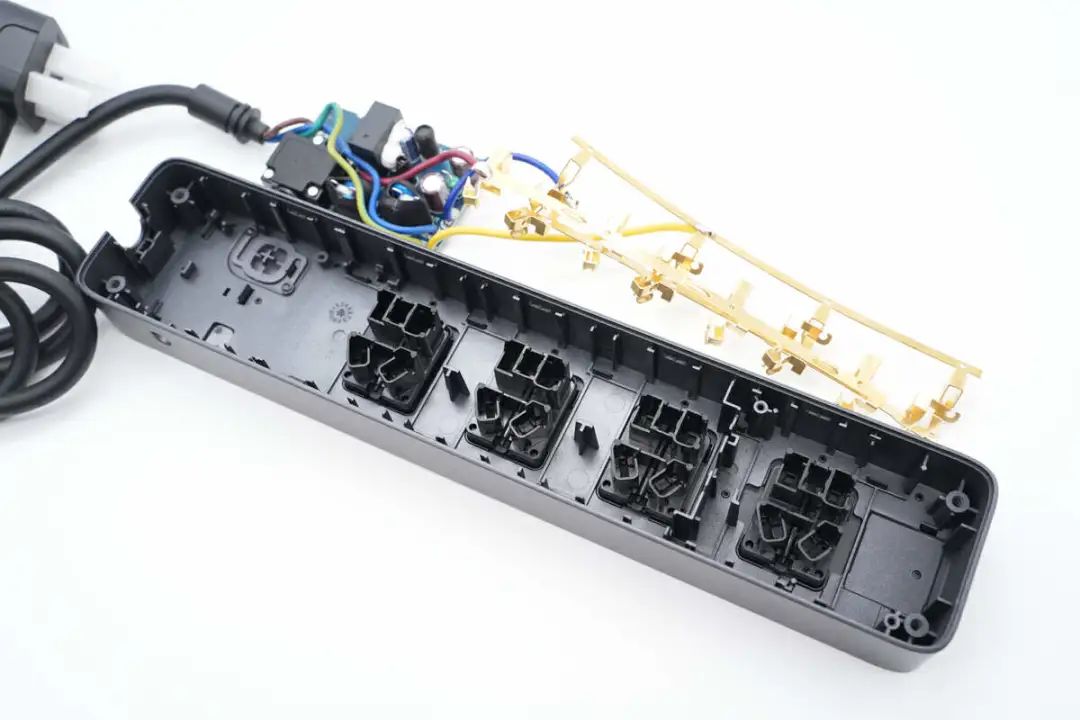

拧下固定螺丝，取出内部PCBA模块和一体铜条，继续进行拆解。

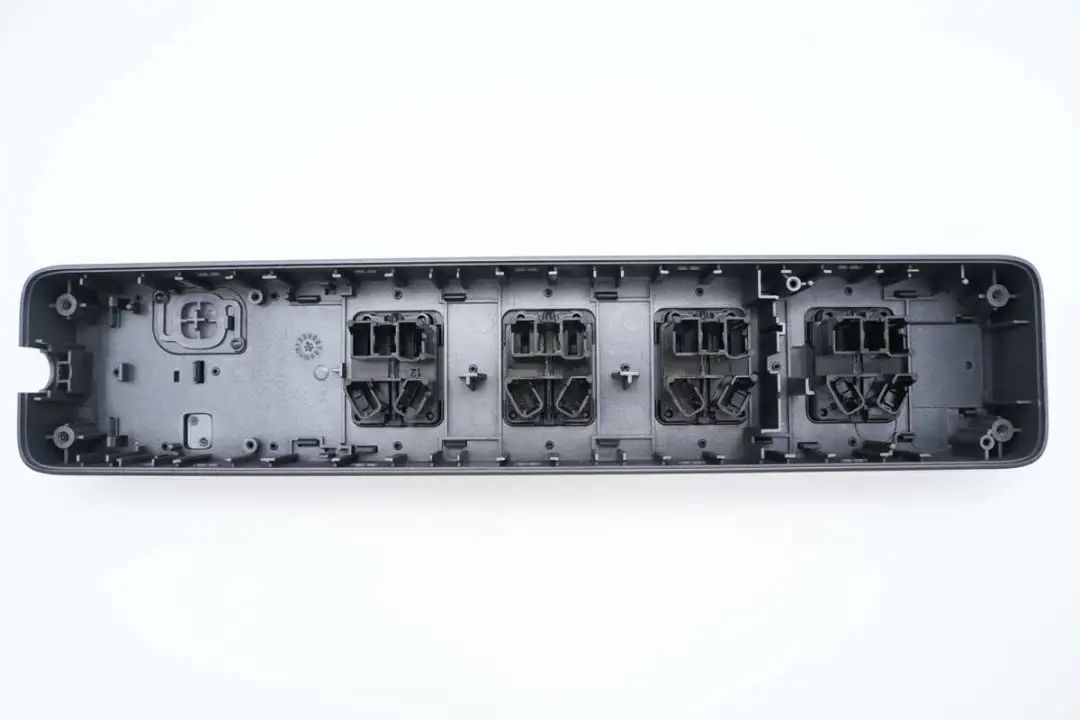

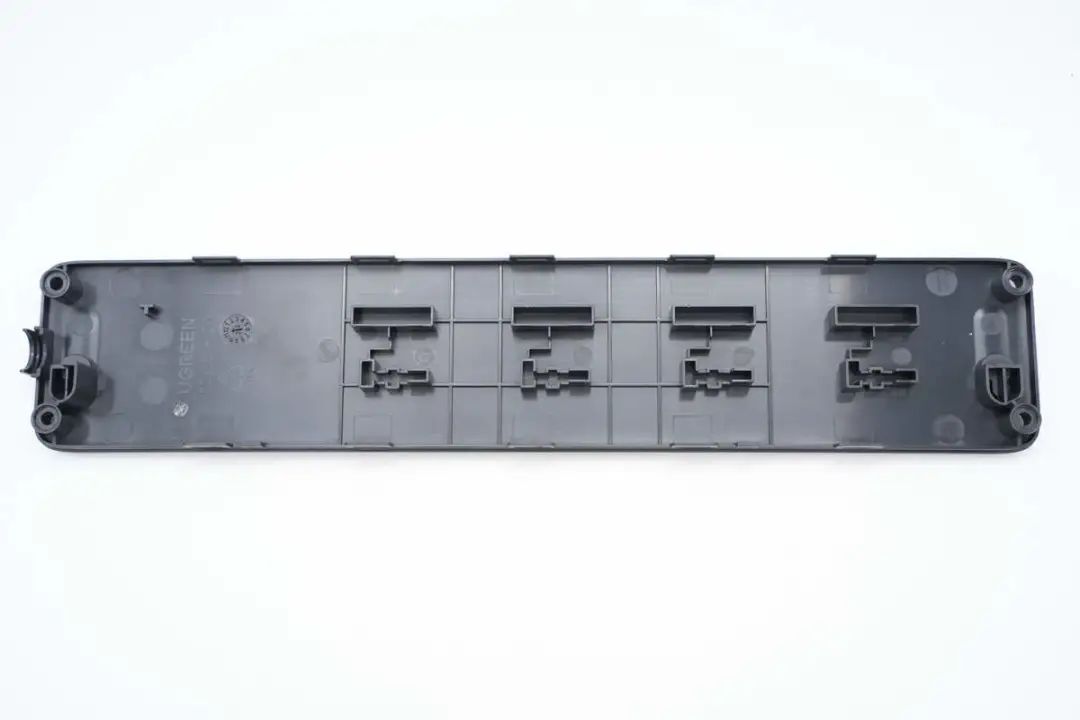

插座外壳内部结构一览，对应四个插孔均设有支撑结构和安全门。

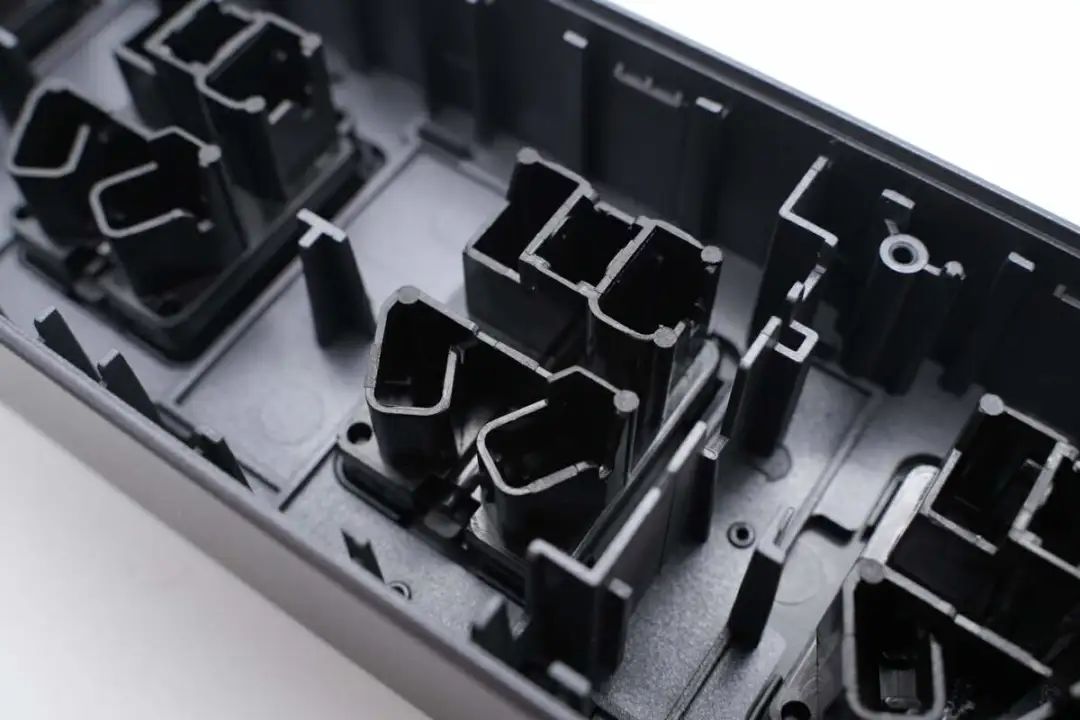

插座支撑结构特写，下方为安全门。

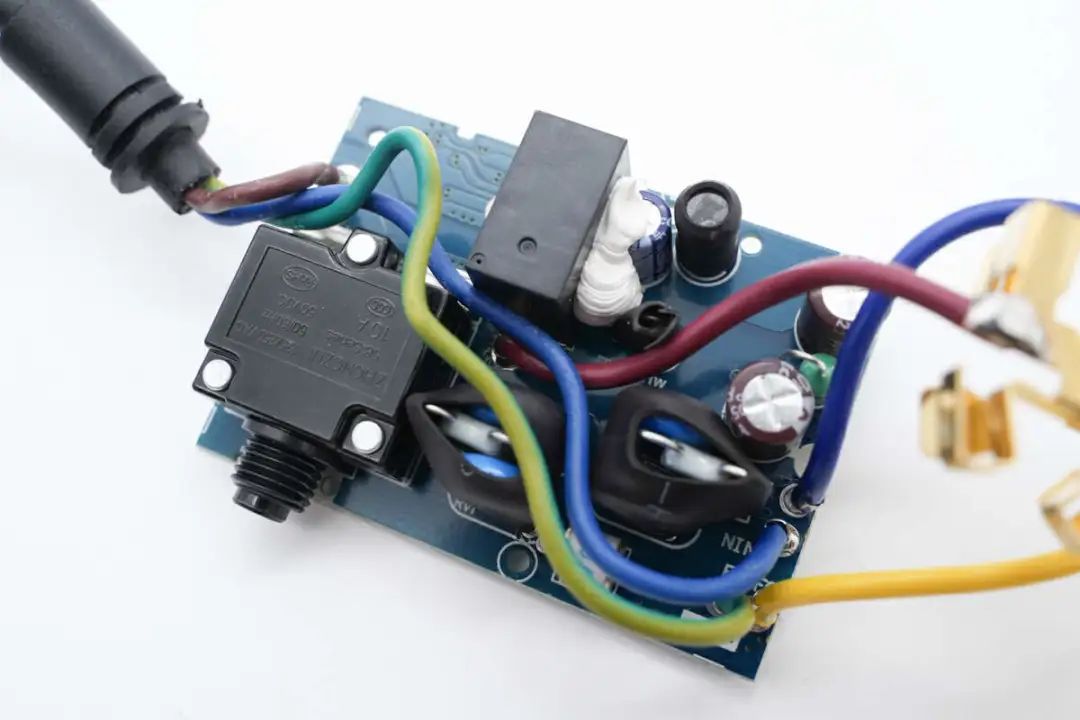

输入导线和输出导线都焊接连接到PCBA模块进行浪涌保护和供电控制。

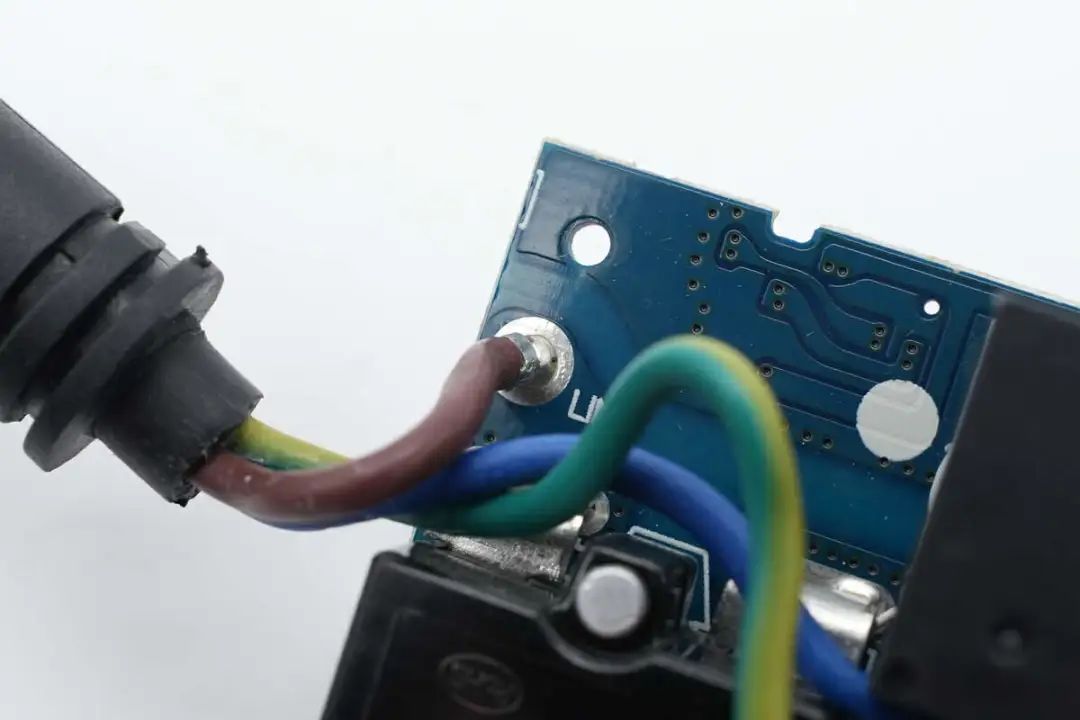

输入导线冷压端子焊接连接。
输出导线同样冷压端子焊接。

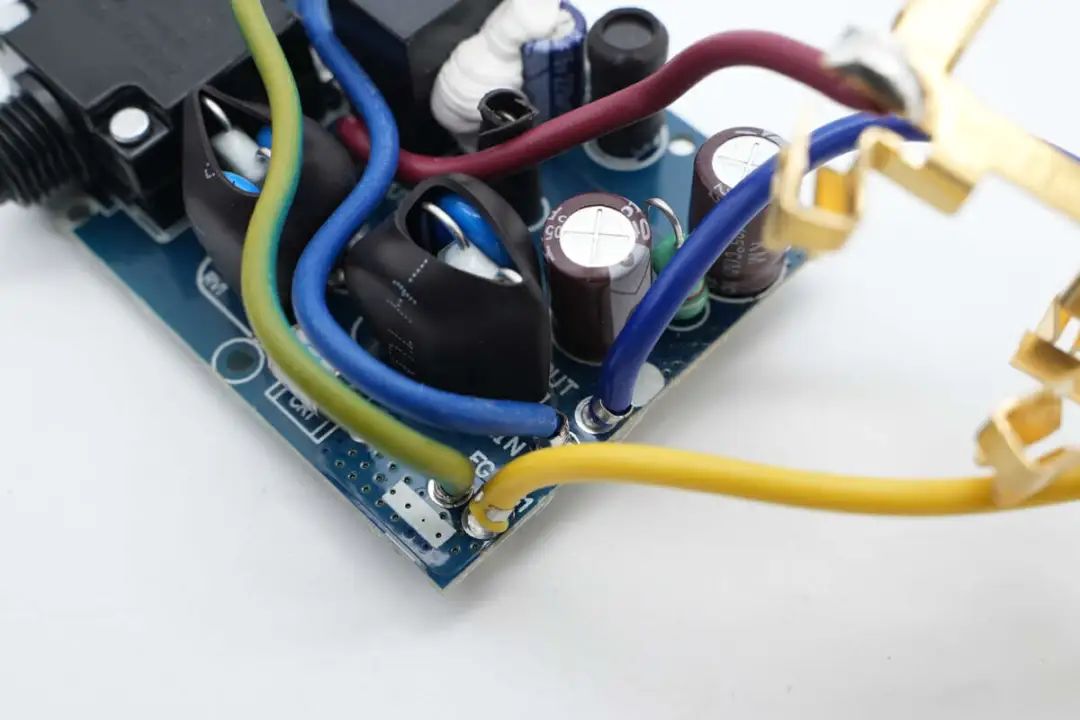

输出导线通过锡焊连接到插座内部的一体铜条上供电。

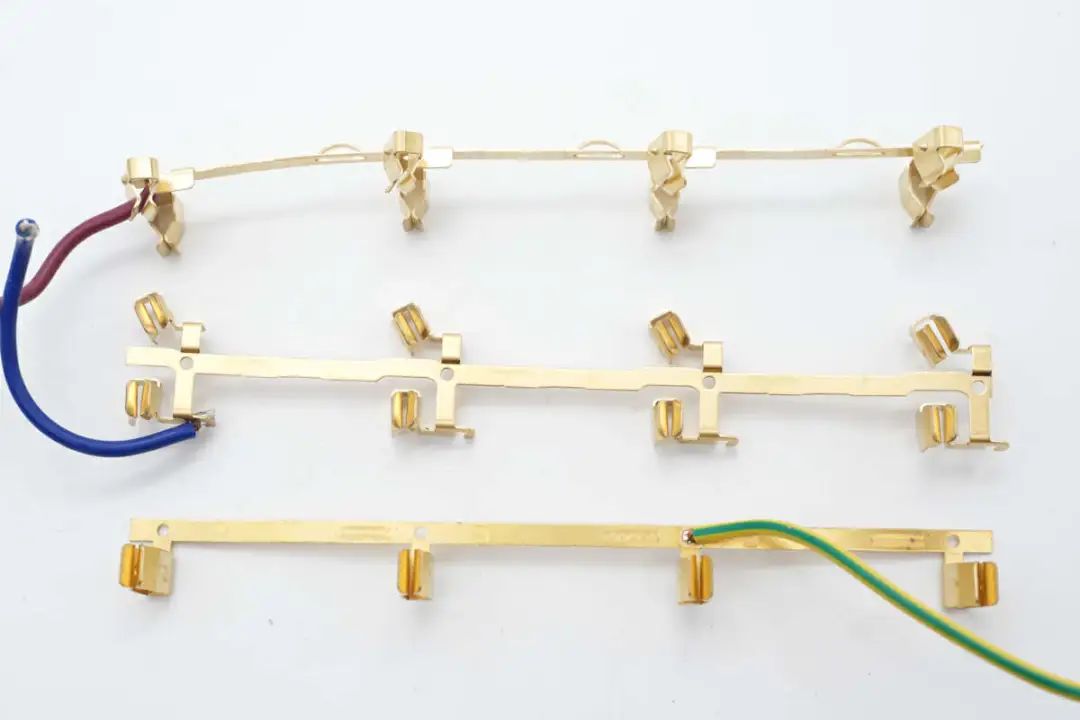

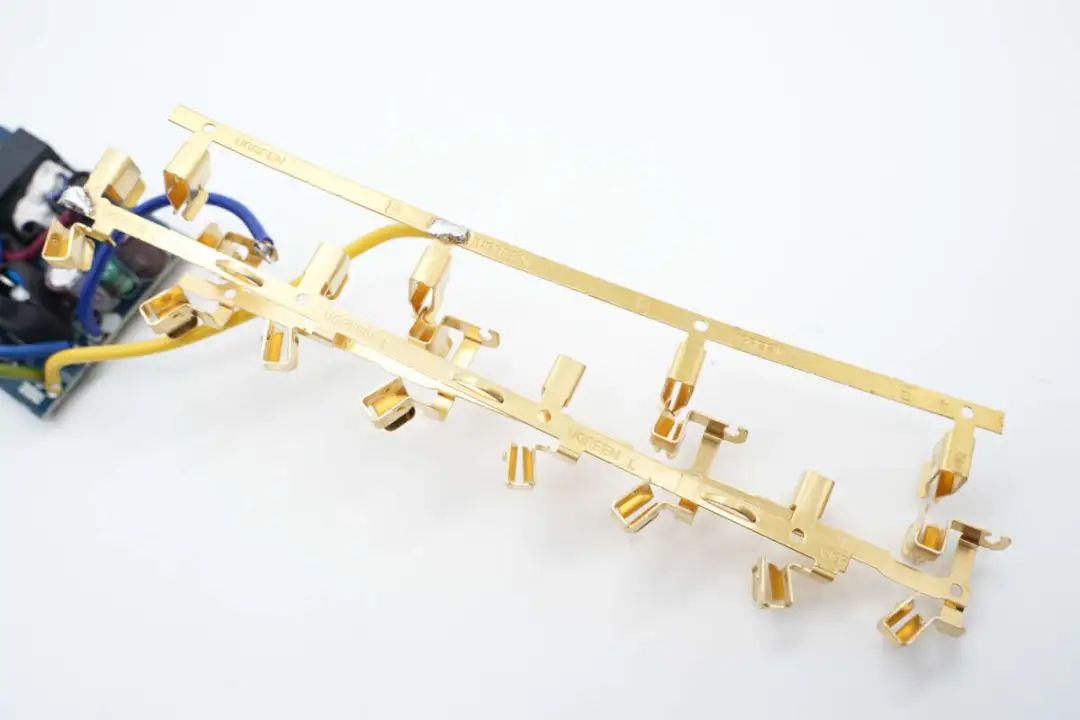

插座内部三条一体铜条特写。

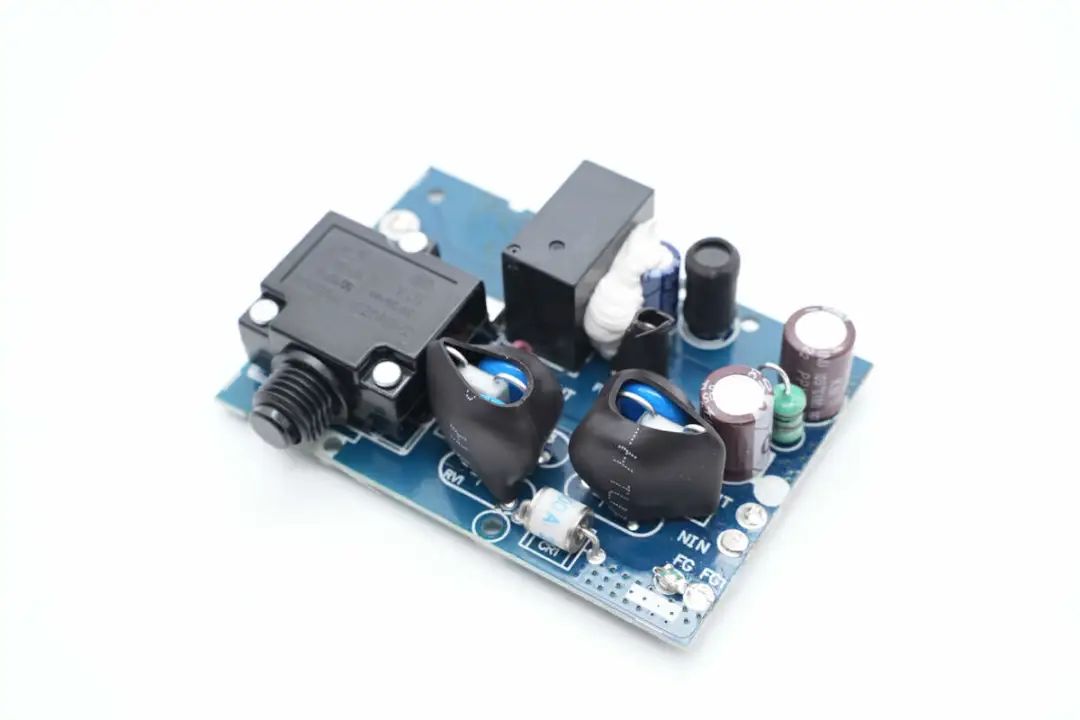

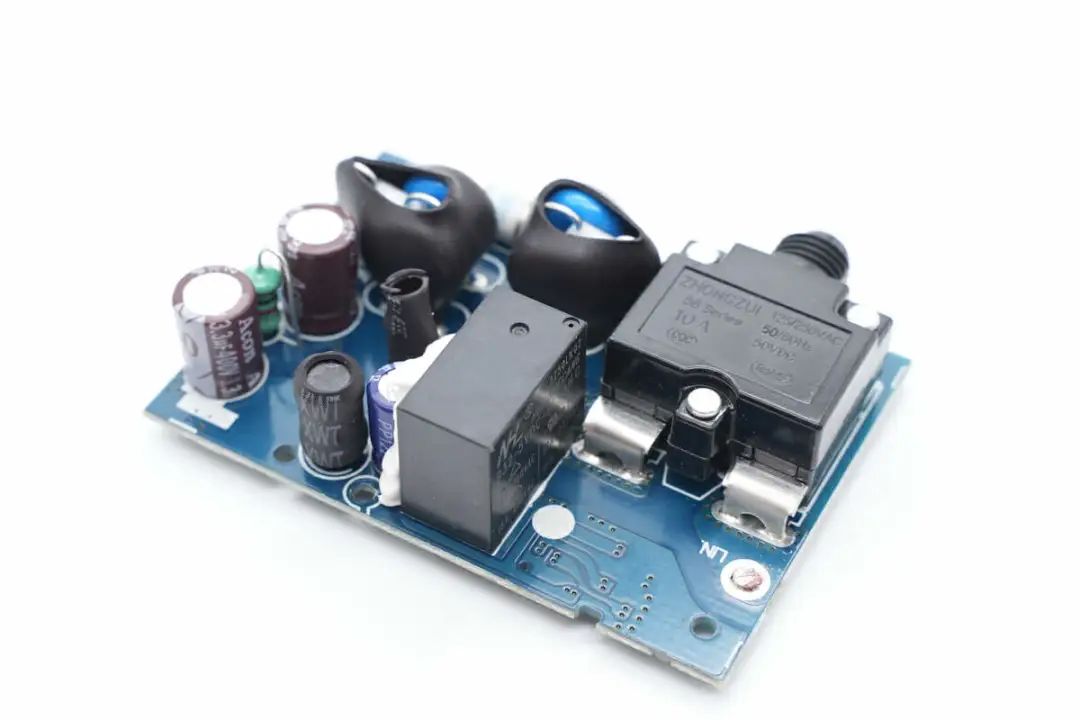

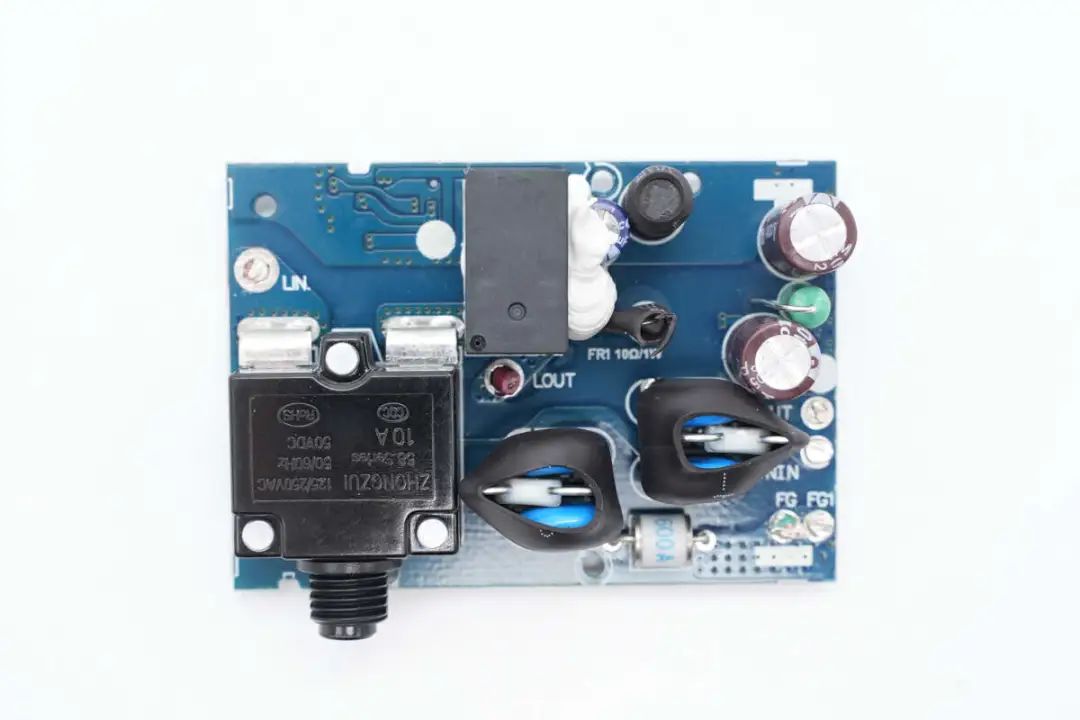

用于供电控制和浪涌保护的PCB板特写，正面焊接压敏电阻和温度保险丝，气体放电管，左下角焊接过载保护器，右上角焊接滤波电容和降压电路，上方焊接电路控制的继电器，元器件之间涂胶固定。

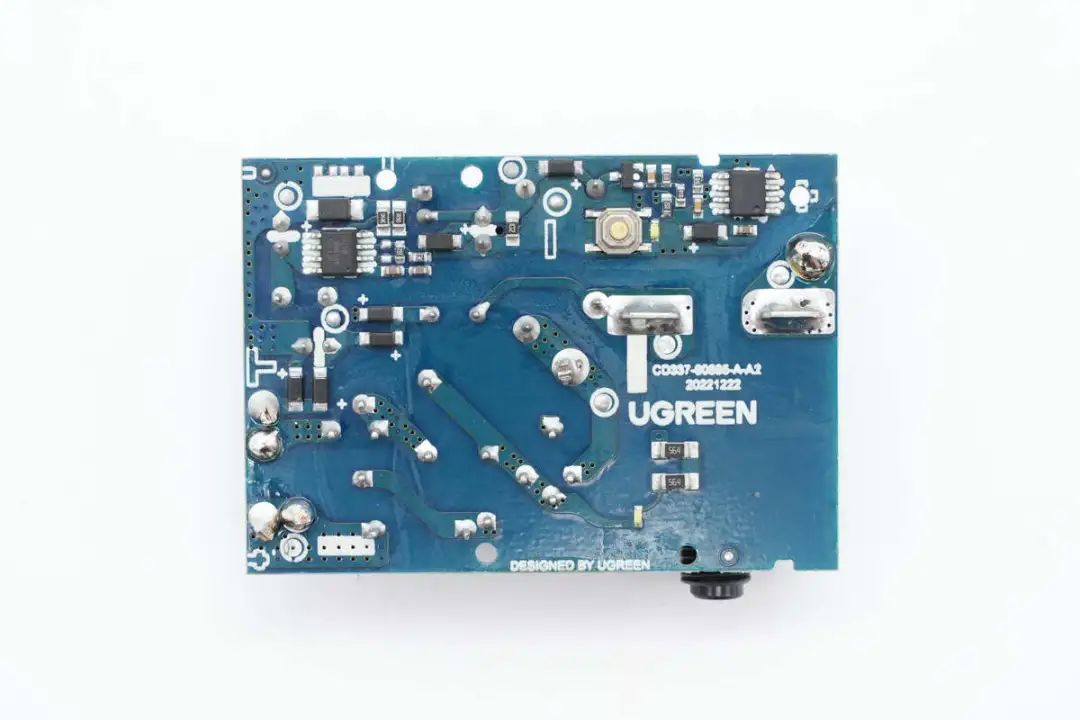

输入小板背面焊接降压芯片，用于供电控制的MCU，贴片按钮开关和LED指示灯。
输入端焊接过载保护器和控制插座供电的继电器。
另一侧压敏电阻和温度保险丝包裹热缩管固定。

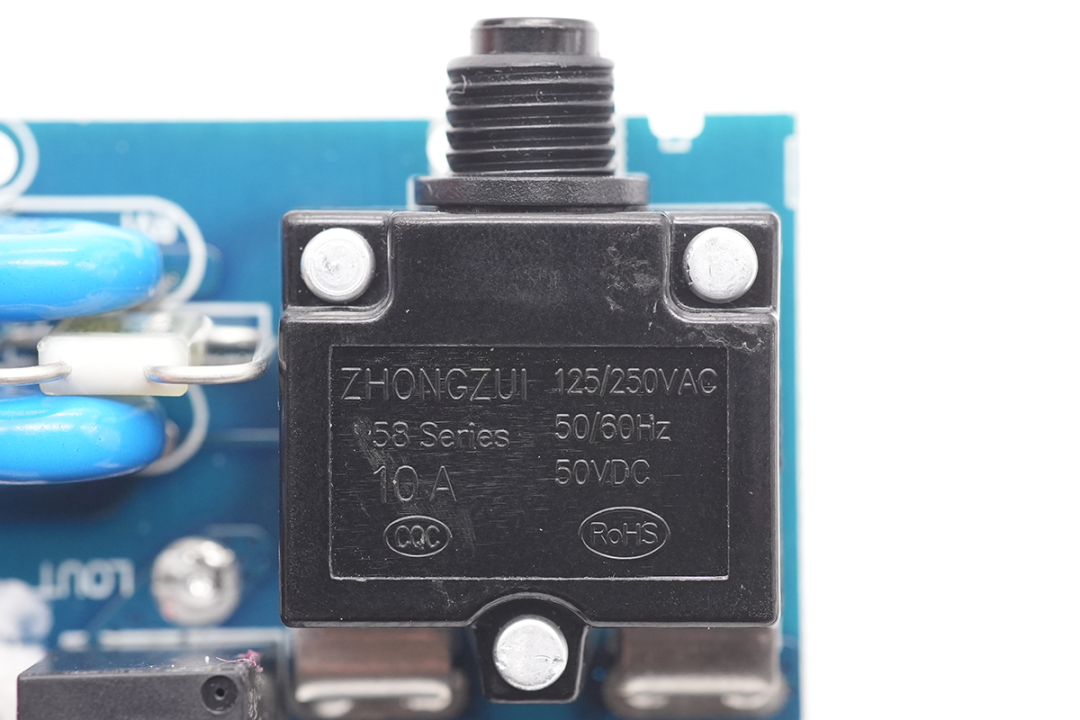

过载保护器来自中最电器，为58系列小型电流过载保护器，额定电流10A，额定电压125/250VAC，50VDC，用于插座过载保护。

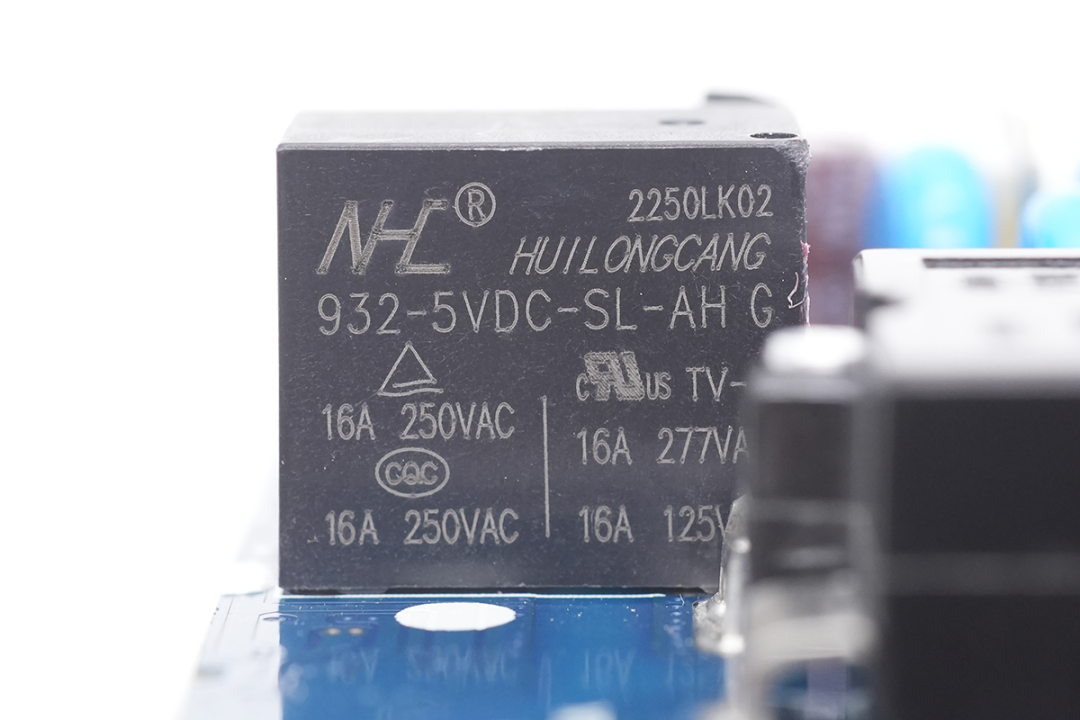

控制插座通电的继电器来自汇龙仓，线圈电压为5V，触点电流16A。

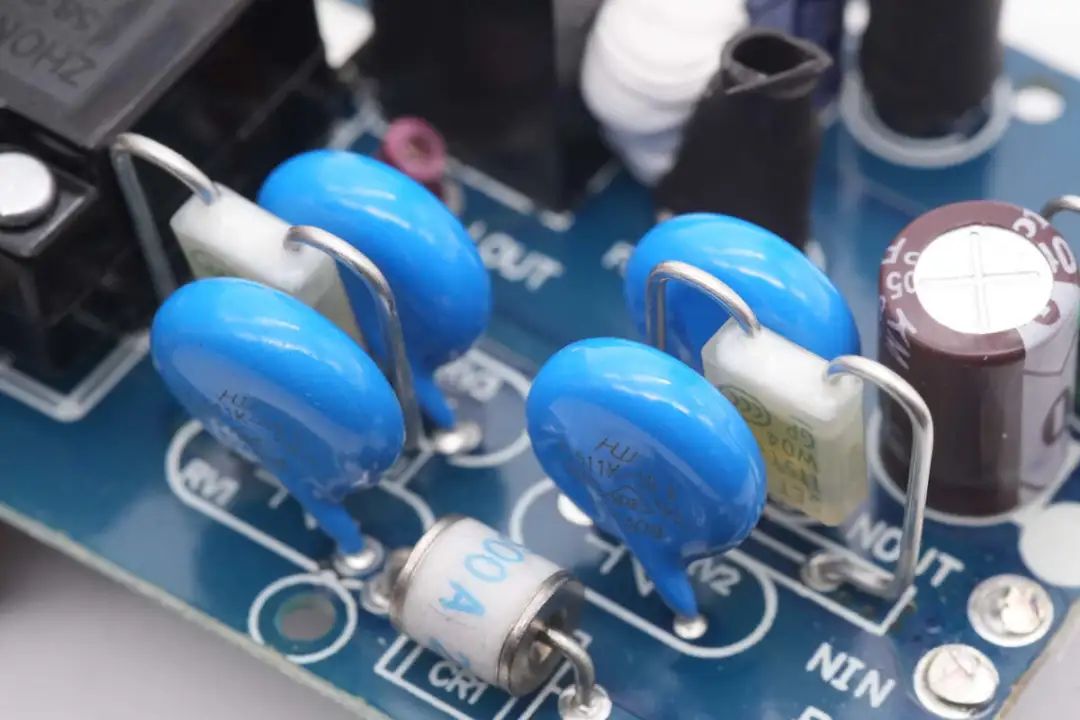

在热缩管内部是压敏电阻和温度保险丝。

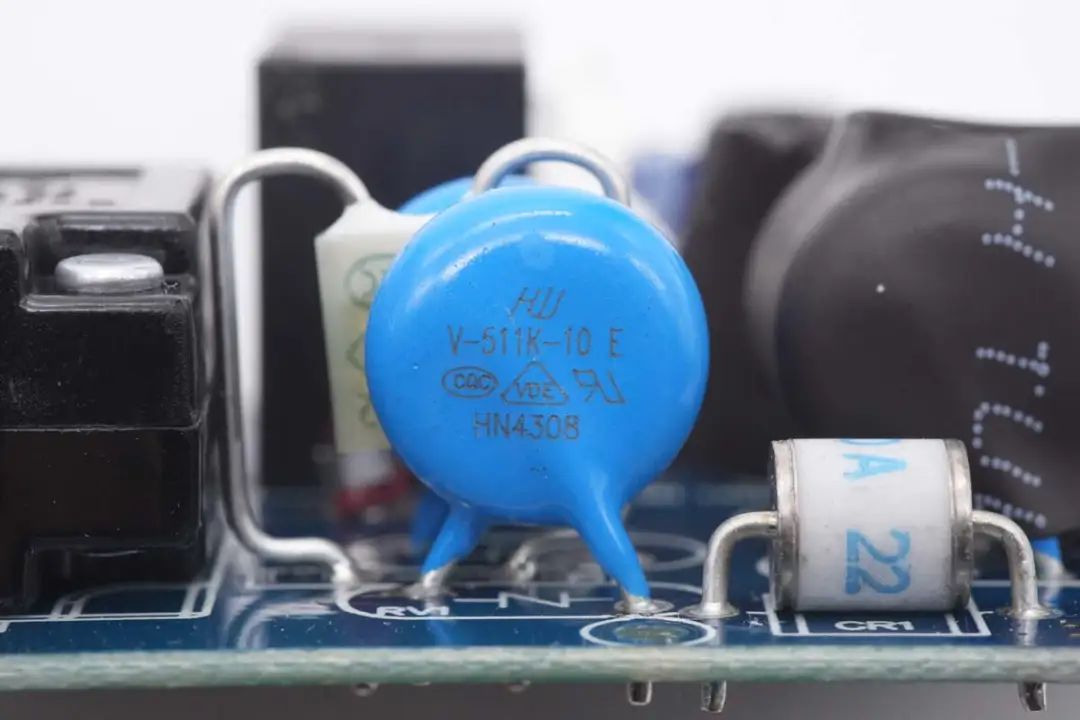

四颗压敏电阻型号均为V-511K-10。

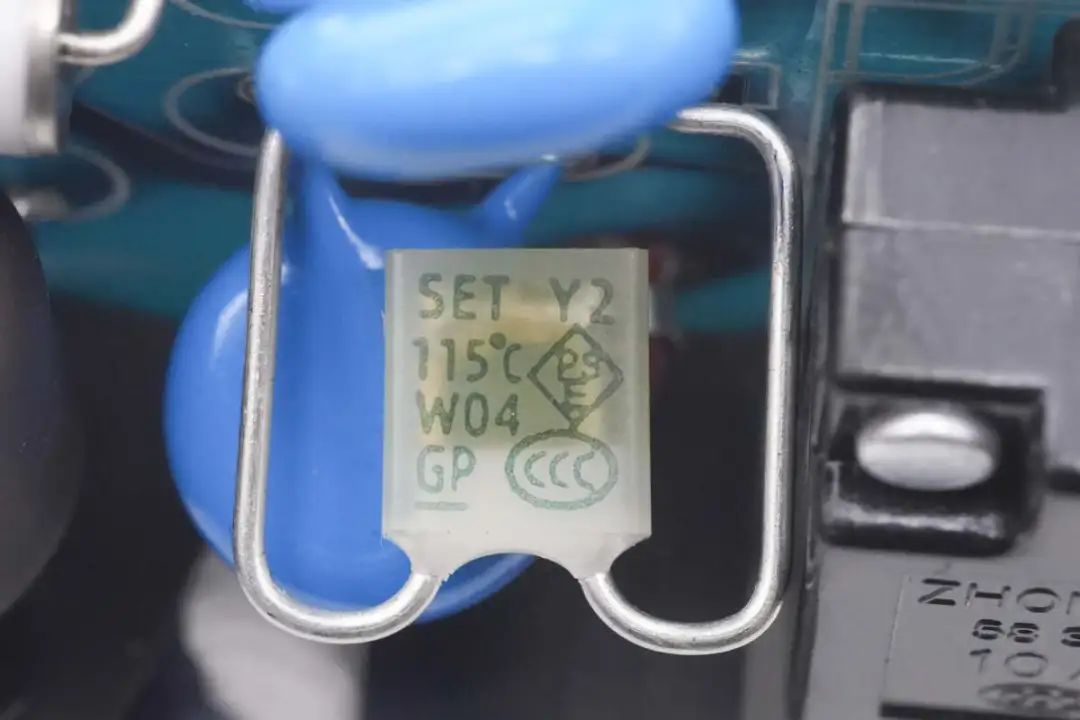

温度保险丝来自赛尔特，Y2系列，动作温度115℃，用于压敏电阻的过热保护。

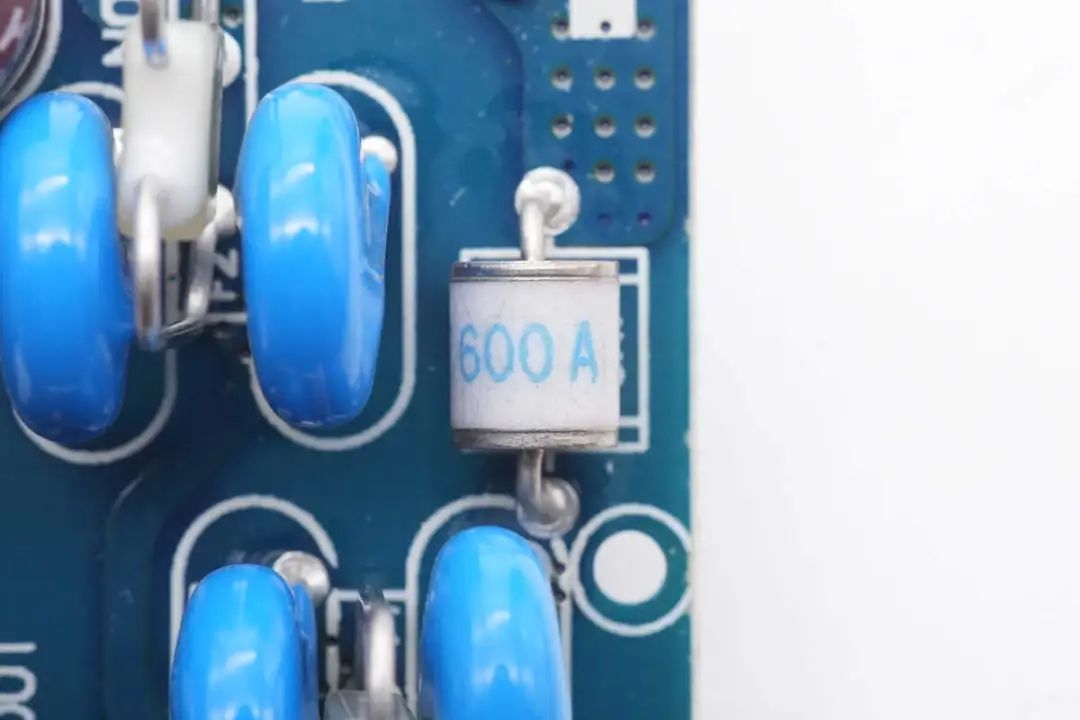

气体放电管用于防雷保护。

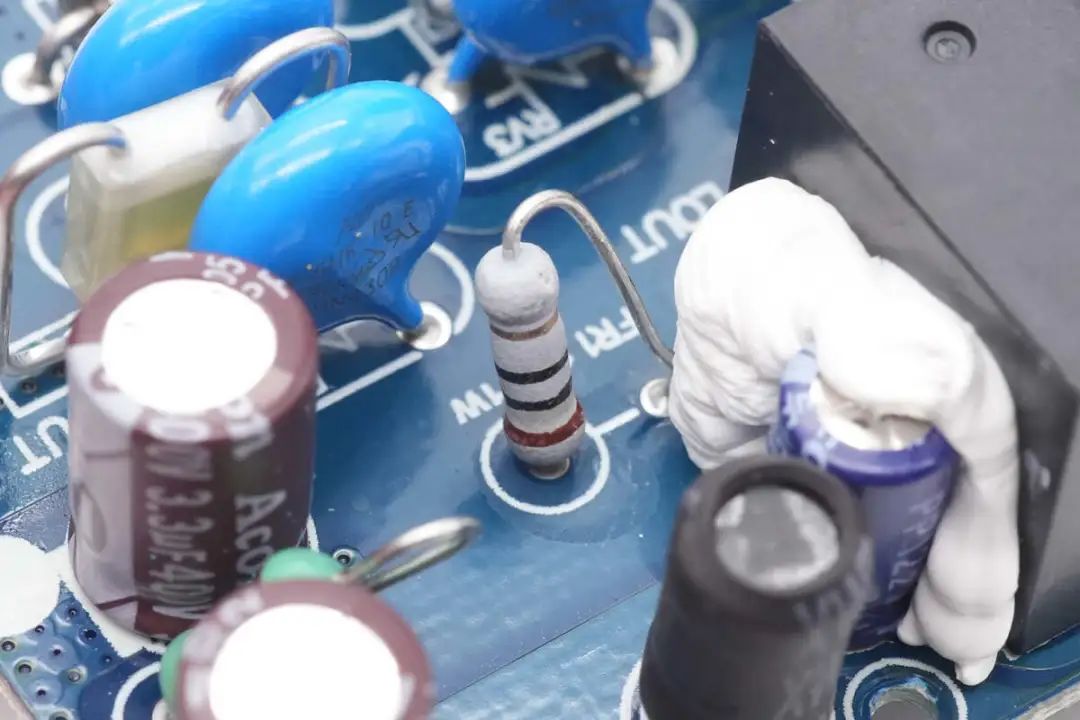

输入端10Ω保险电阻外套热缩管，用于电源模块过流保护。

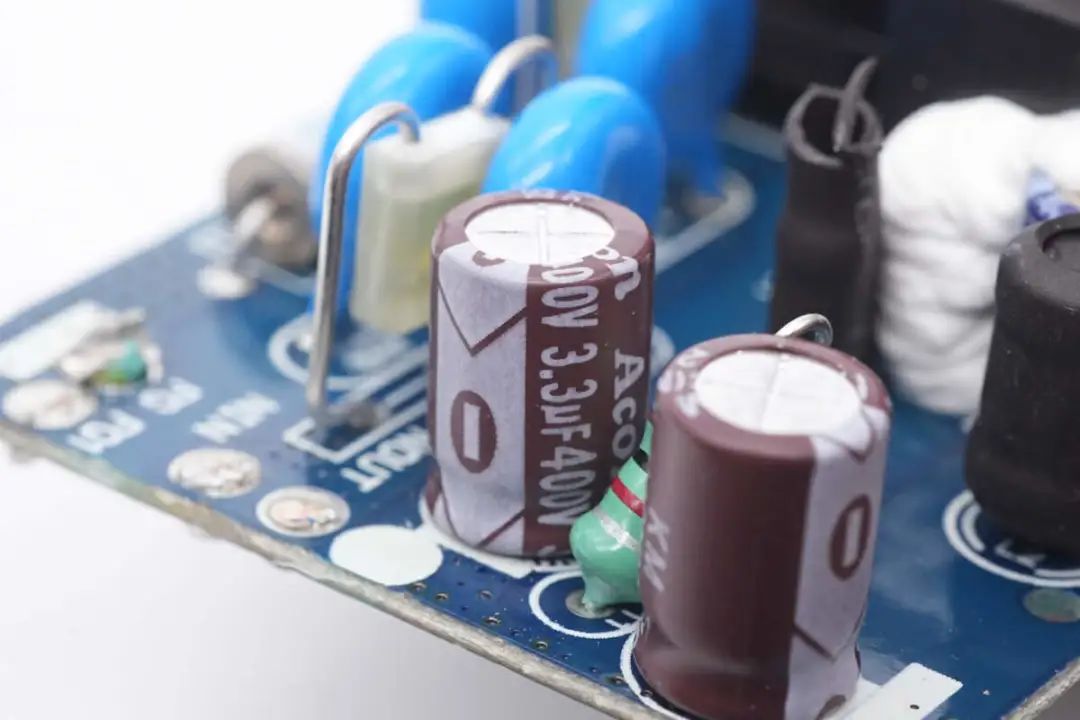

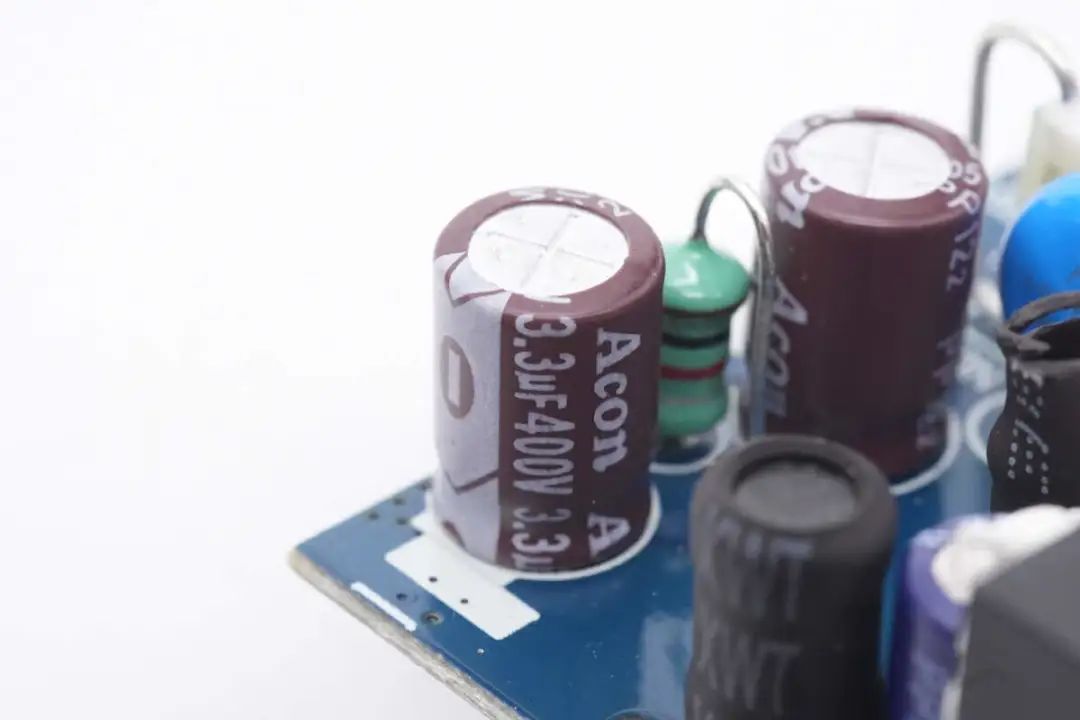

高压滤波电容来自Acon新中元，规格为3.3μF400V。

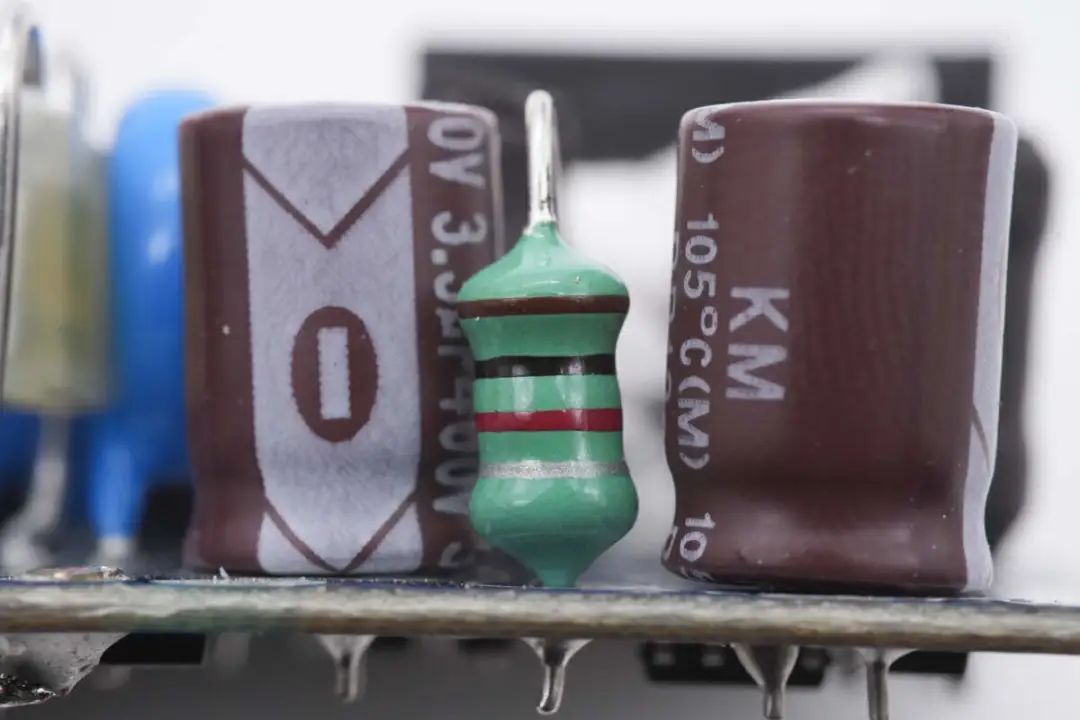

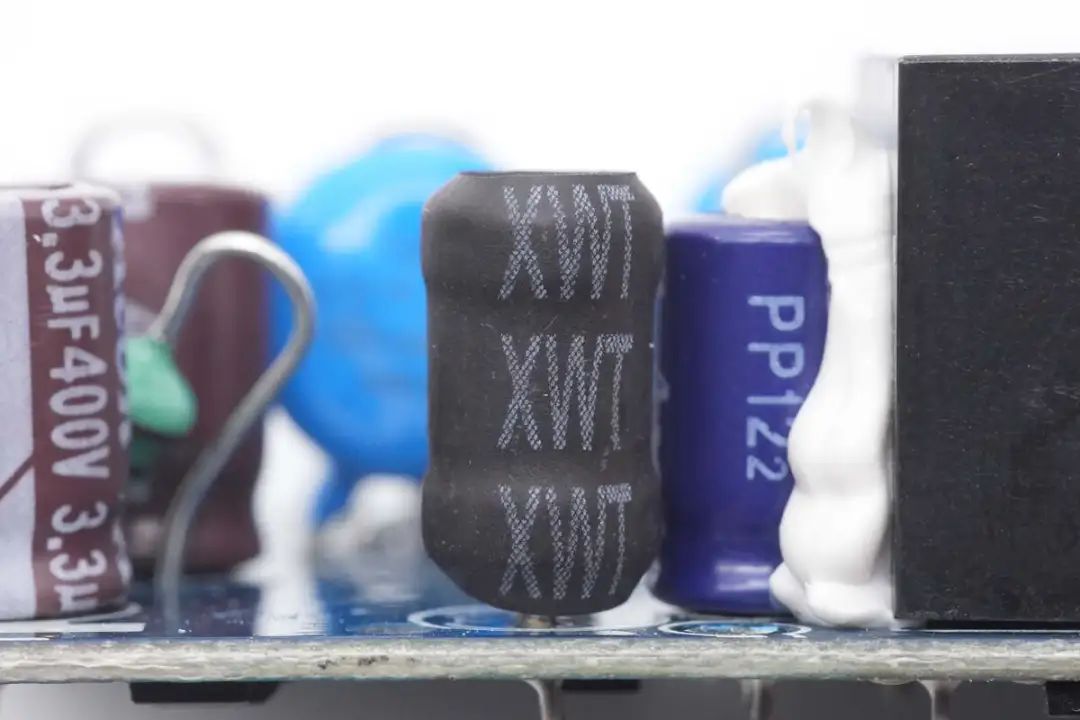

色环滤波电感特写。
另一颗滤波电容规格相同。

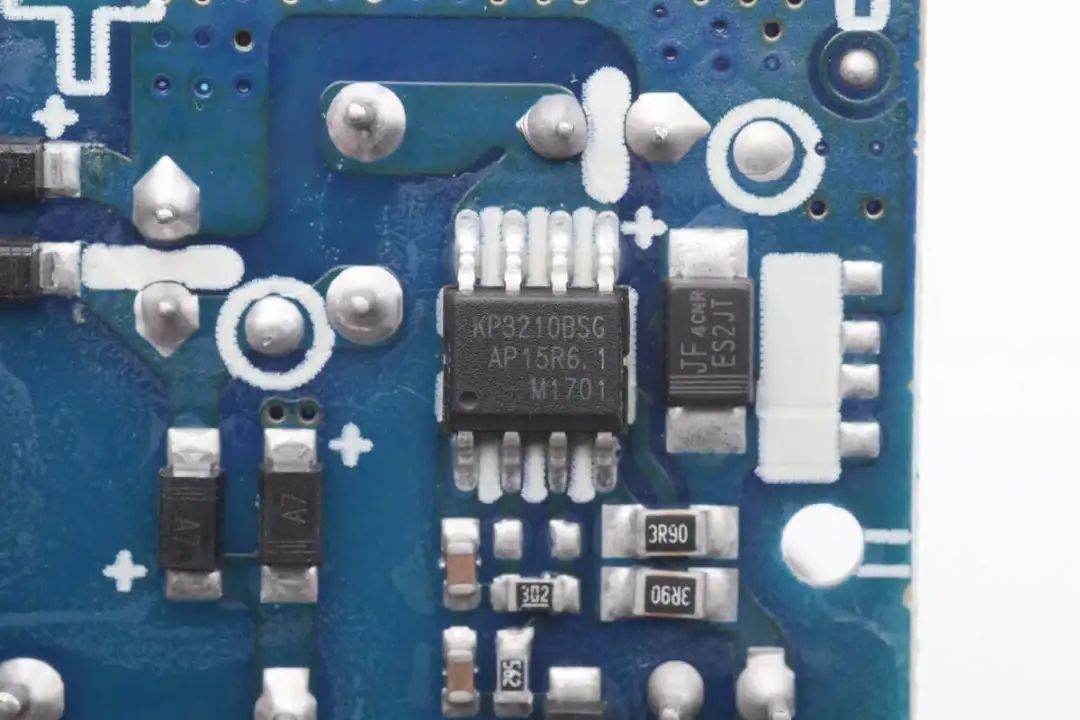

降压芯片来自必易微，型号KP3210B，是一款高性能低成本PWM控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件数量少；同时产品内置650V高耐压MOSFET可提高系统浪涌耐受能力。器件集成高压启动电路和软启动电路，集成完备的保护功能。

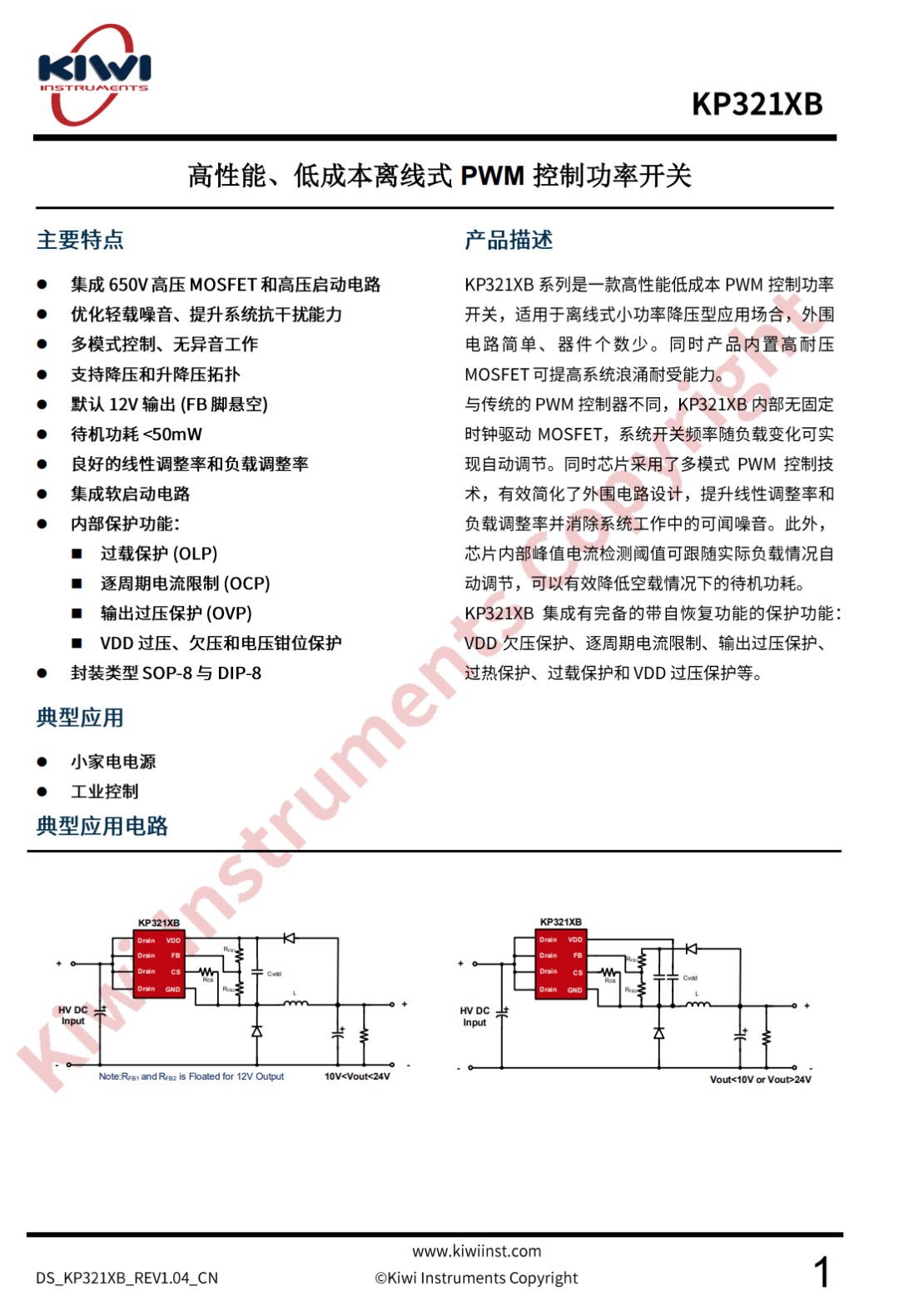

必易微 KP3210B 详细资料。
降压电感外套热缩管绝缘。

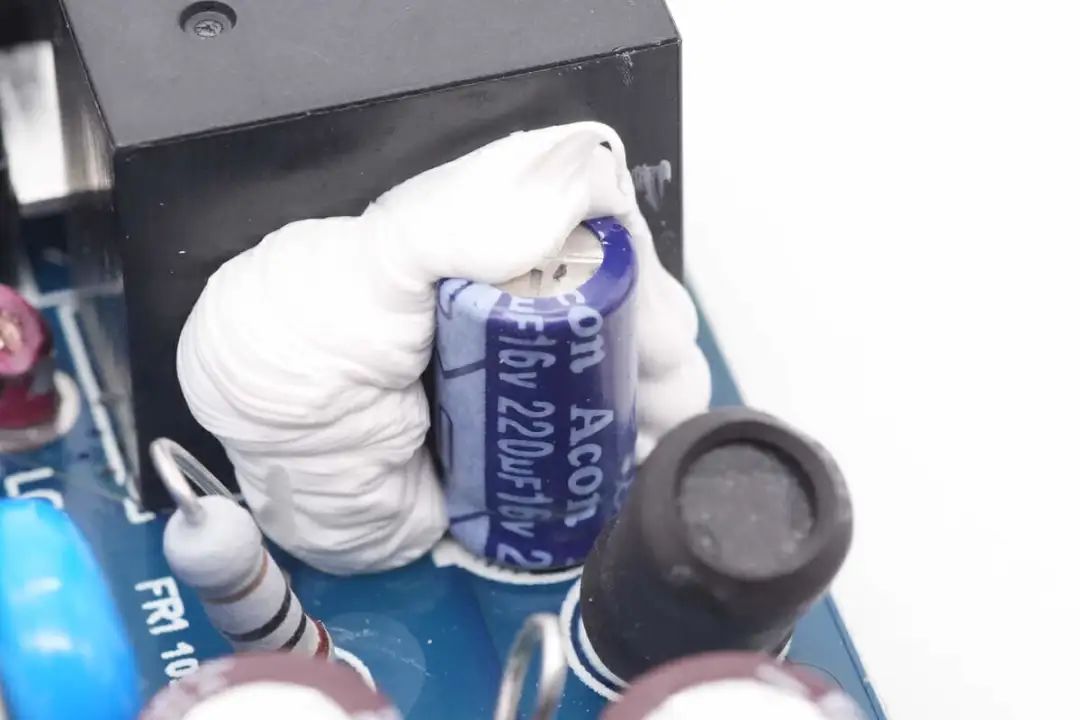

输出滤波电容规格为220μF 16V。

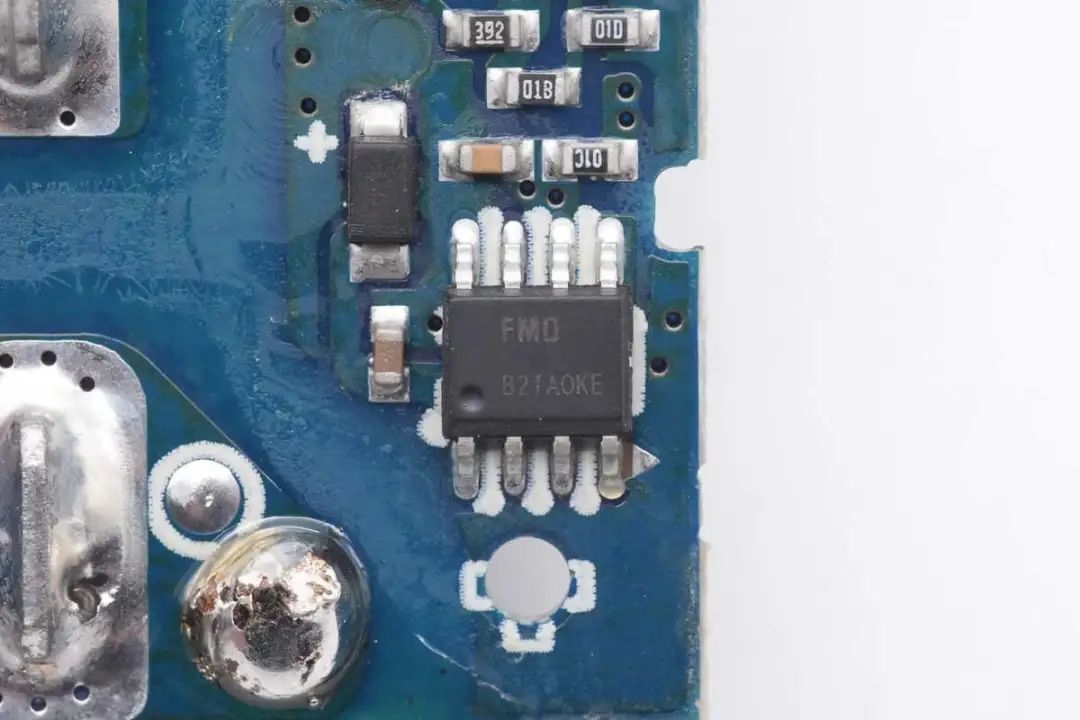

用于继电器控制的MCU来自FMD辉芒微。

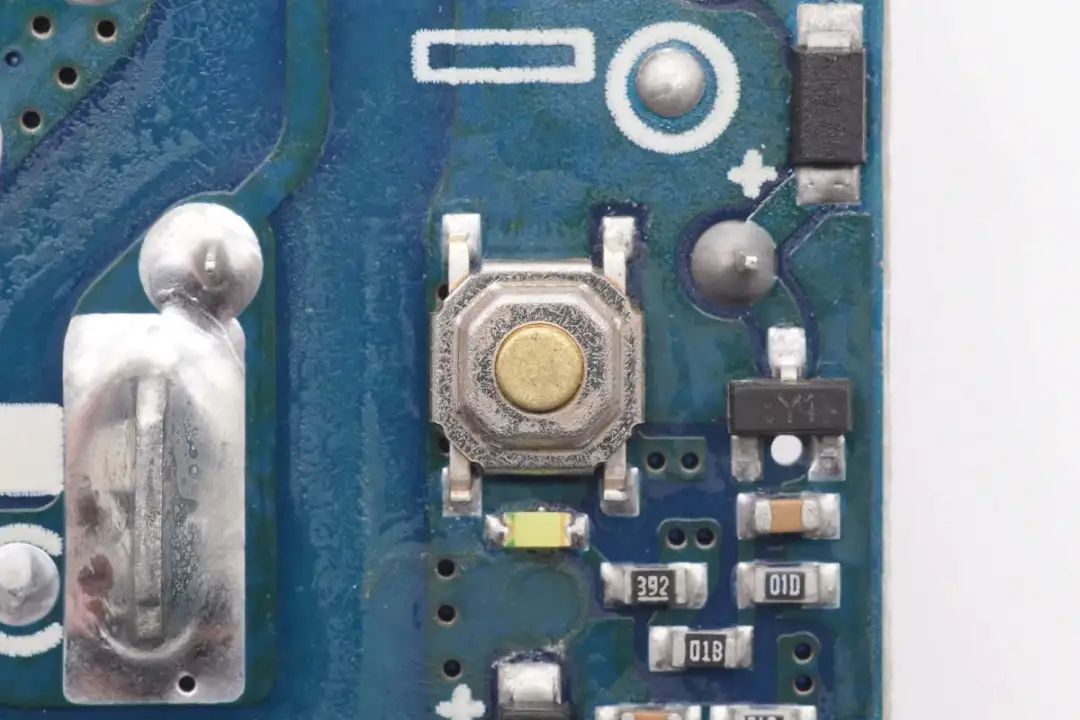

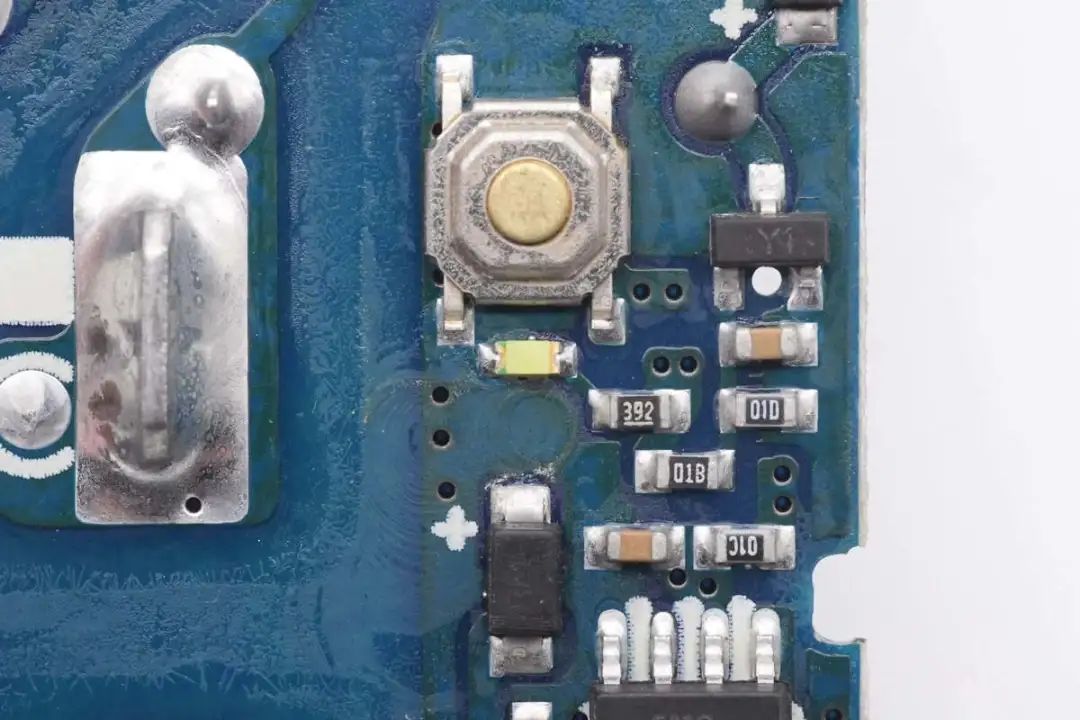

用于控制插座通电的按钮开关特写。
贴片LED指示灯特写。

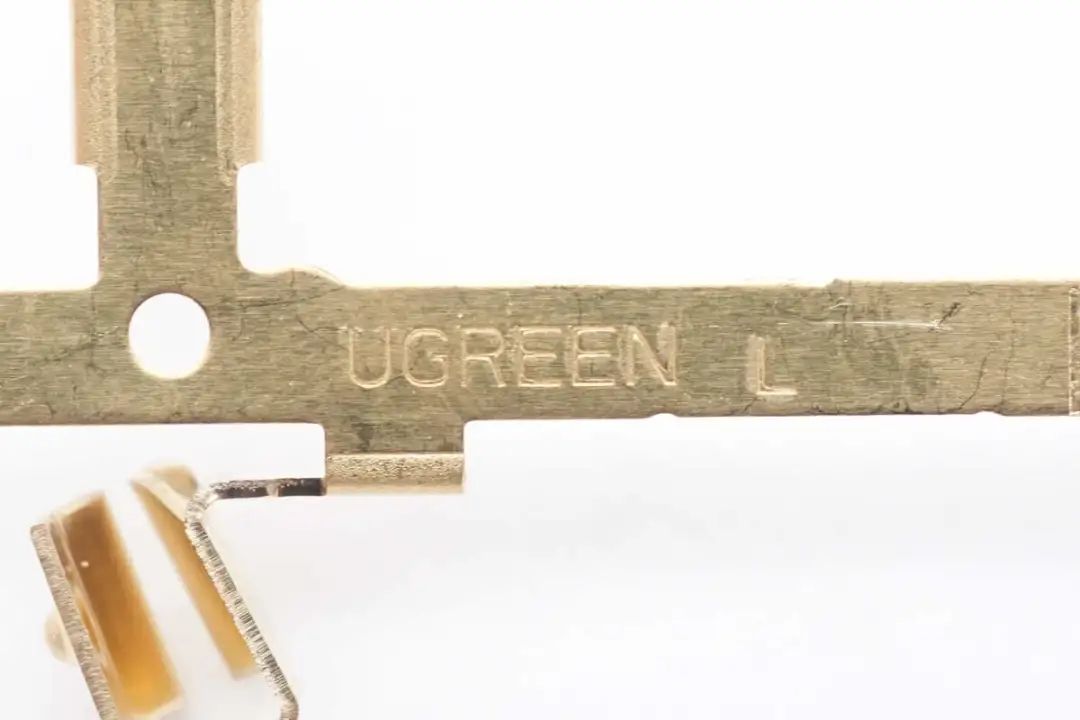

插座内部一体铜条冲压UGREEN绿联品牌字样。

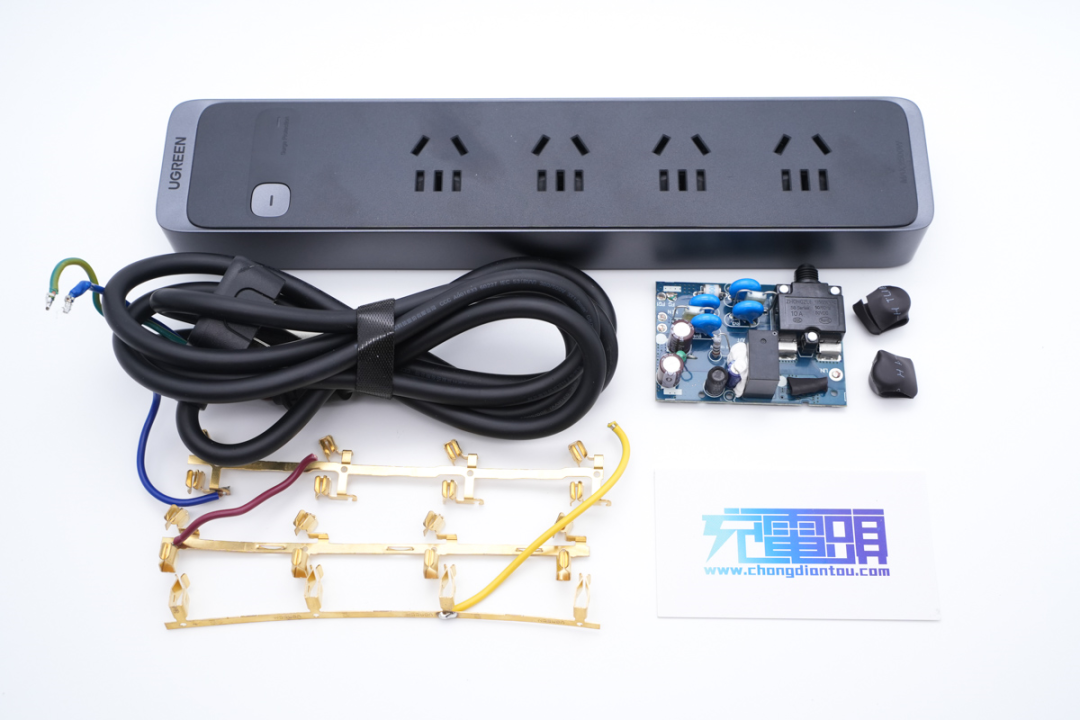

全部拆解一览，来张全家福。
充电头网拆解总结
绿联新推出的这款定位更高的四位总控延长线防雷插座具备1.8米长线缆，线缆截面积为3*1.0mm²，插座具备四个新国标五孔插孔，均配有安全门，并具备微动总控开关。插座内部集成有抗电涌电路，能够吸收雷击浪涌，防止过压损坏电器。并且还配有过载保护器，能够在负载超过插座功率时切断电源，保证使用安全。
充电头网通过拆解了解到，绿联这款延长线插座内部采用一体铜带，导线焊接连接输入小板和一体铜带。输入小板焊接雷击浪涌保护电路，采用压敏电阻与温度保险丝组合的方式，检测压敏电阻温升。此外还采用气体放电管与压敏电阻串联，配有过载保护器，为用电提供加强的安全保护，使用起来更加放心。
