灵动微课堂 (第256讲)｜MM32G0140 I2C驱动EEPROM

来源:灵动MM32MCU发布时间:2023-05-182758浏览

点击蓝字添加“星标★” 关注我们

EEPROM 简介

EEPROM全称为EEPROM(Electrically Erasable Programmable Read Only Memory)是电可擦除可编程只读存储器。虽然名称为只读存储器，但是擦除和写入都是直接使用电路控制，不需要再使用外部设备来擦写，即设备在运行过程中即可随时擦除和写入。可以按字节为单位修改数据，无需整个芯片擦除，且掉电后数据不丢失，一般用来存储一些配置信息，以便系统重新上电的时候加载。

EPROM 操作说明

2.1 通讯方式

主要通讯方式有 I2C 和 SPI 协议，本文将介绍如何通过 I2C 来驱动EEPROM。

2.2 设备地址

如果仅接入一个AT24C02，可以将设备的A0、A1、A2引脚全部接入低电平，那么此时该设备的地址为0xA0。

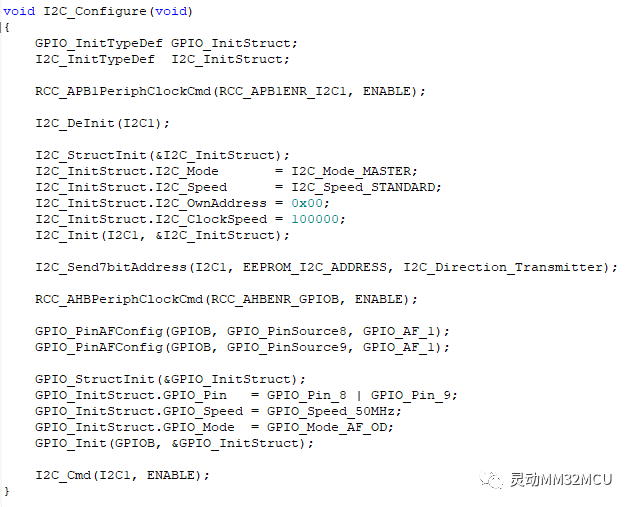

2.3 I2C配置流程

开时钟，外设清零，参数配置，初始化，引脚配置，使能

2.4 写入数据

写入一个字节：

MCU先向AT24C02写入一个地址，然后再写入数据。

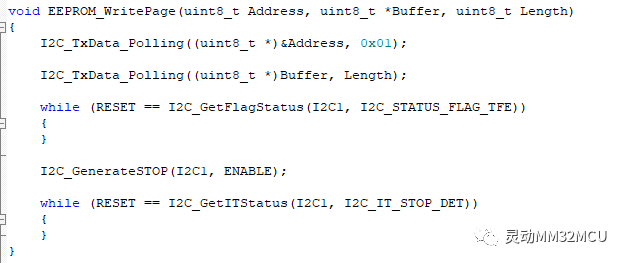

写入一页：

MCU先向AT24C02写入一个地址，然后再依次写入数据，注意AT24C02一页有8个字节，每页开始地址均是8的整数倍，一次页写入操作地址不能超过当前页的尾地址。

连续写入：

AT24C02本身没有提供连续写入的操作，因此必须先将数据按页地址分为若干页，然后再依次调用页写入操作进行写入。

2.5 读出数据

读取当前字节：

MCU直接发起读操作，设备返回当前字节，当前字节自动加1，该操作较少使用。

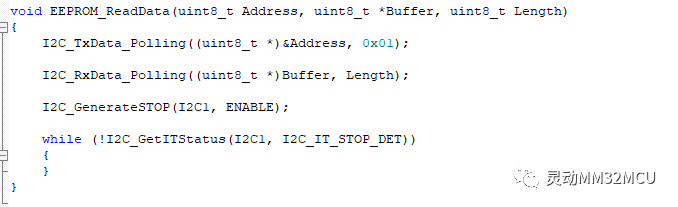

读取指定地址一个字节：

MCU先向AT24C02写入一个地址，然后再发起一个读操作，AT24C02返回该地址存储的字节。

连续读取：

MCU发起读当前字节，或者读指定地址字节，设备返回数据，MCU发送ACK，设备继续返回后续地址数据，直到MCU发送NACK，设备不再返回数据。

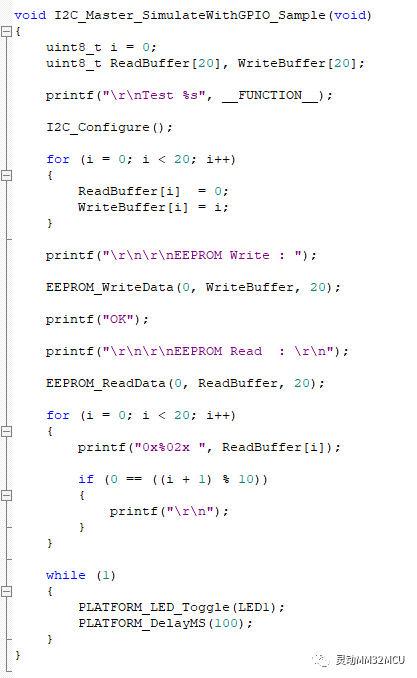

2.6 样例测试

初始化两个数组，配置I2C，调用写入和读取的函数操作EEPROM，通过串口打印观察结果。

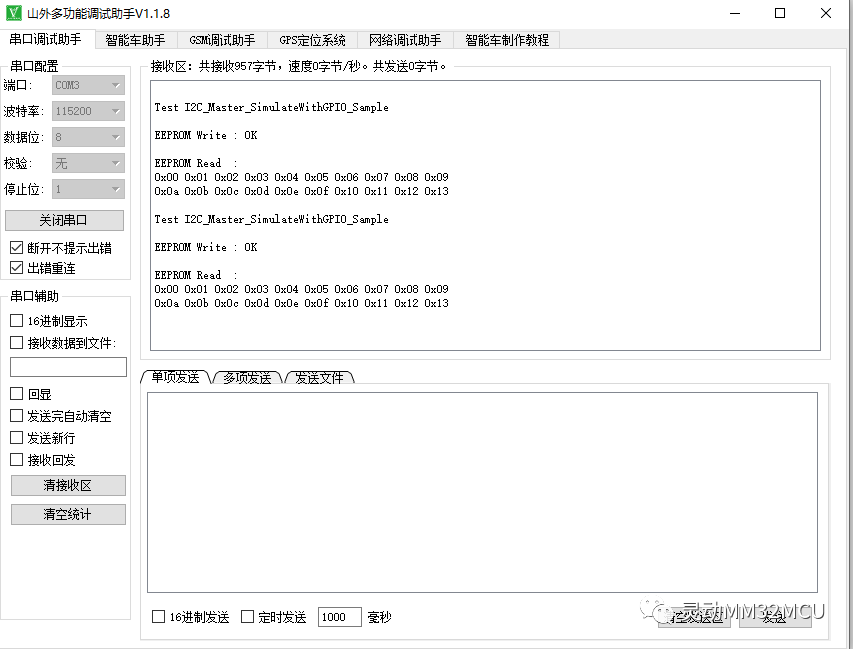

运行实例
