抢跑智驾AI芯片「新路径」

“胆量”这个词，被后摩智能创始人兼CEO吴强着重提及。

5月10日，后摩智能发布首款存算一体智驾芯片鸿途™H30，以12nm制程实现最高物理算力 256TOPS，典型功耗 35W，成为国内率先落地存算一体大算力 AI 芯片的公司。即，能效比大幅拉升至7.3TOPS/W，根据高工智能汽车之前系统梳理，业内智驾大算力芯片采用冯诺依曼架构，能效比多在2-4TOPS/W。

事实上，自1945年6月，冯·诺依曼写出那份著名的长达101页的文档《First Draft of a Report on the EDVAC》，详细阐述“存储程序计算机（Stored-program Computer）”，不久后第一台冯·诺依曼架构计算机诞生，截至目前70多年间，主流的计算范式始终遵循这一架构。

根据资深芯片专家陈巍博士、耿云川博士此前文章阐述，冯式架构以计算为核心，计算与存储分离，两者配合完成数据的存取和计算，处理器以提升计算速度为主，存储注重容量提升和成本优化。但在过去20年，处理器性能以每年大约55%的速度提升，内存性能的提升速度每年只有10%左右，存储速度严重滞后于处理器的计算速度。

详细来看，自动驾驶、元宇宙、大模型等强烈呼唤更大算力、更高能效时代。但，冯式架构下，由于存储器和处理器的数据交换通路窄，AI运算需1PB/s，但DRAM 为40GB-1TB/s，数据提取、搬运时间为运算时间的成百上千倍，无用功耗约为60-90%，即存储墙、带宽墙、功耗墙问题越来越严重。

存算一体的概念提出于1969年，为非冯氏架构，其直接利用存储器进行数据处理或计算，从而把数据存储与计算融合在同一个芯片的同一片区之中，可以彻底消除冯氏架构架构瓶颈，“数量级程度降低功耗、一定程度提升算力（计算能力仍受制程制约）”。

受限于芯片制造技术和算力需求的匮乏，存算一体一段时间内仅仅停留在理论研究阶段，近年来则再次在产业界走热，英伟达、英特尔、微软等纷纷推出系统原型。

吴强瞄准的，就是这样一个时代窗口。

“长远来看，我们想做的事情就是用一个极致效率的芯片去实现万物智能，这也是我们自己给自己的使命”，吴强在发布会上称，从早期计算机到PC时代，再到智能手机时代，都伴随着1000倍计算效率的提升。后摩智能显然欲借底层技术创新的存算一体，抢跑下一个时代。

在第一阶段，后摩智能聚焦的应用领域为智能驾驶。

底层技术和处理器架构层面，据后摩智能联合创始人兼研发副总裁陈亮介绍，存算IP层面，鸿途™H30基于 SRAM 存储介质，采用数字存算一体，拥有极低访存功耗和超高计算密度，在 Int8 数据精度条件下，其AI核心IPU能效比高达15Tops/W，是传统架构芯片的7 倍以上。

处理器架构层面，后摩智能规划了三代架构，第一代为天枢架构，面向智能驾驶打造；第二代为天璇架构（已在研发中），可根据应用场景的不同配置计算单元的数量，整体性能、效率和灵活性将进一步跃升，支持多场景应用，例如成本和功耗敏感的智能终端、自动驾驶、大模型等场景；第三代IPU面向通用人工智能打造，命名为天玑架构。

其中，鸿途™H30基于天枢架构，其采用多核、多硬件线程的方式扩展算力，实现了计算效率与算力灵活扩展的均衡，AI 计算可以在核内完成端到端处理，保证通用性。得益于此，鸿途™H30 实现了性能2倍提升的同时，降低50%功耗。

“它最大的特点就是计算效率特别高”，后摩智能联合创始人兼产品副总裁信晓旭称。

据信晓旭介绍，SOC层面，得益于存算一体底层架构创新优势，鸿途™H30 基于 12nm 工艺制程实现256TOPS物理算力，SoC能效比达到 7.3Tops/W，具有高计算效率、低计算延时、低工艺依赖等特点。

鸿途™H30 已成功运行常用的经典 CV 网络和多种自动驾驶先进网络，包括BEV 网络模型以及广泛应用于高阶辅助驾驶领域的 Pointpillar 网络模型，以鸿途™H30 打造的智能驾驶解决方案已经在合作伙伴的无人小车上完成部署。

据信晓旭释放的信息，鸿途™H30 将于2023年6月份开始给 Alpha 客户送测。同时，后摩智能的第二代产品鸿途™H50 已经在全力研发中，将于2024年推出，支持客户2025年的量产车型。

那么，鸿途™H30 瞄准具体什么样的市场？

根据高工智能此前调研获取的信息，当前智驾芯片呈分层发展趋势，其一，智能前视一体机；其二，5-20TOPS轻量级行泊一体；其三，50-200TOPS中算力平台，支撑增强版高速NOA；其四，200TOPS以上高算力平台，做硬件预置和算力冗余，传感器配激光雷达，支撑城市NOA。

显然，鸿途™H30更有可能面向第四个市场，这也意味着，其将英伟达的Orin形成正面对抗。整体来看，这一市场在2022年已开启规模放量元年，与城市NOA元年、激光雷达规模放量元年相对应。对此，信晓旭也强调，产品发布只是开始，接下来的落地中，后摩会针对不同车型和对成本的考量，推出更丰富的产品系列，以满足不同类型客户对性价比的需求。

在时间节奏上，虽然后摩智能未披露鸿途™H30的量产时间，不过根据送测到上车的时间周期，鸿途™H30最快或于2024年上车。

根据后摩智能披露的信息，“我们拜访了超过50家客户和合作伙伴（包括20+主机厂），与他们进行了多轮次的合作和交流，我们也一起探讨如何用存算一体的颠覆性的技术，解决现实方案中的痛点，让我们的产品定义和产品组合策略更清晰”。

值得一提的是，为助力客户产品落地，后摩智能基于鸿途™H30开发了硬件参考设计平台：力驭®智驾域控制器。

根据现场展示的信息，该平台功耗仅85W，以太接口方面，提供8路100/1000Base-T1、2路100/1000Base-TX接口，可接入激光雷达、TBOX、组合导航及调试，摄像头接口方面，提供12路GMSL2摄像头接口，支持raw data输入（支持2个800万摄像头、6个200万摄像头）。

欲戴皇冠，必承其重。

高工智能汽车注意到，一方面，作为智驾芯片初创企业，此前调研中，部分业内人士反馈的最大挑战为“完成商业化闭环”。换言之，没有厂商可以在一开始，就交出一个十全十美的“芯片+工具链”，只有抓住某一具体应用场景的市场窗口，先交一个相对优质的答卷，被客户用起来，有一定造血能力，接着再快速把芯片、工具链迭代好。

另一方面，根据业内的观点，存算一体从学术研究，走向产业落地，面临的挑战包括：电路设计影响芯片算效提升、芯片架构场景通用性及规模扩展能力较差、EDA工具链尚未健全、软件及算法生态不完善等。

后摩智能如何解决？

根据信晓旭的介绍，在商业模式上，“后摩智能会坚定把自己定位为汽车产业连的Tier2，我们坚持不跨界、不越位原则，要做好自己擅长的事，我们坚持会用我们的底层的核心技术，去打造有竞争力的智能驾驶计算芯片，并提供必要的组件”。

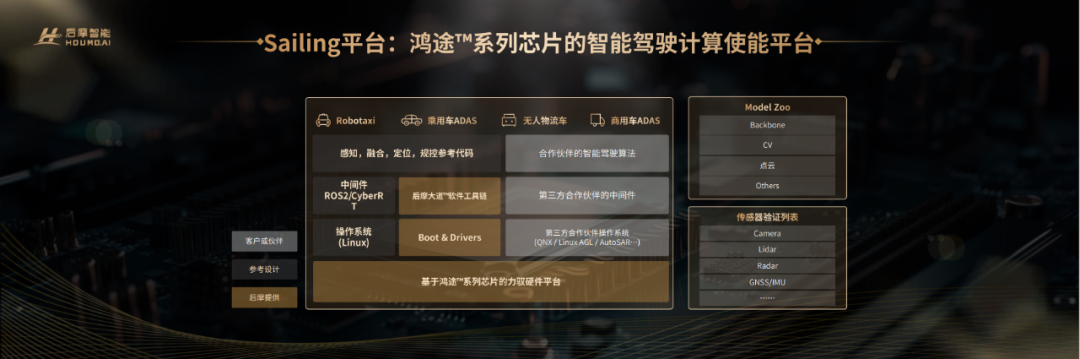

同时，后摩智能尝试搭打造Sailing平台（寓意助力合作伙伴扬帆起航）。

其包括三部分：其一，贴近芯片的使能组件部分，包括基于鸿途™系列芯片的硬件平台、BootDrivers、软件工具链后摩大道™；其二，包括第三方合作伙伴的底层OS、第三方合作伙伴的中间件、第三方合作伙伴的智驾算法；其三，提供Model zoo加快合作伙伴的算法开发进程。

软件工具链为核心关键之一。根据高工智能汽车此前调研获取的信息，芯片厂商的长期核心竞争力往往被聚焦为两个：芯片本身、主要包括工具链的生态。此次发布会上，信晓旭亦分享了其创业之前过往从业过程中的“教训”：因工具链难用导致已获得的项目被客户放弃。

“我们的竞争力要构建两个方面：一个是要基于存算一体架构打造更好的PPA，这是硬的东西；另外一个是软的东西，我们要把软件工具链当成产品的另外一个关键的竞争力来打造”，信晓旭称，这是公司团队在创业伊始就达成的共识。

据介绍，后摩大道™的设计哲学包括两个：大道至简、大道至臻。

前者强调相同：对于客户呈现的开发方式、用户使用习惯，保持不变或者是相近的，尽量降低算法开发者的学习成本；后者强调不同，“为了打造好用的工具链，我们做了很多底层的独特设计。工具链和底层架构是强相关的，好用的工具链需要底层硬件给予很好的支持”。

整体来看，后摩大道™支持 PyTorch、TensorFlow 、ONNX 等主流开源框架，编程兼容 CUDA 前端语法，同时支持 SIMD 和 SIMT 两种编程模型，兼顾运行效率和开发效率，以无侵入式的底层架构创新保障了通用性的同时，进一步实现了鸿途™H30 的高效、易用。
