前阵子充电头网分享了一款储比特 A1000 户外电源的详细评测，其不同于其他同类产品的性能猛兽，主打轻便使用，满足户外中小型设备的用电需求，拥有光伏充电及市电直充等充电方式，还可搭配APP实时查看电源使用情况。
现今一些极端天气频发，部分地区也出现用电荒等情况，因此备上这样一款户外电源还是很不错的。下面充电头网就对储比特户外电源A1000进行拆解，看看内部的详细设计。
储比特户外电源A1000开箱
包装盒为常规瓦楞纸盒，正面印有“MARSTEK（储比特）”品牌以及产品简图，户外电源的外观轮廓线条，端口配置一览无遗。

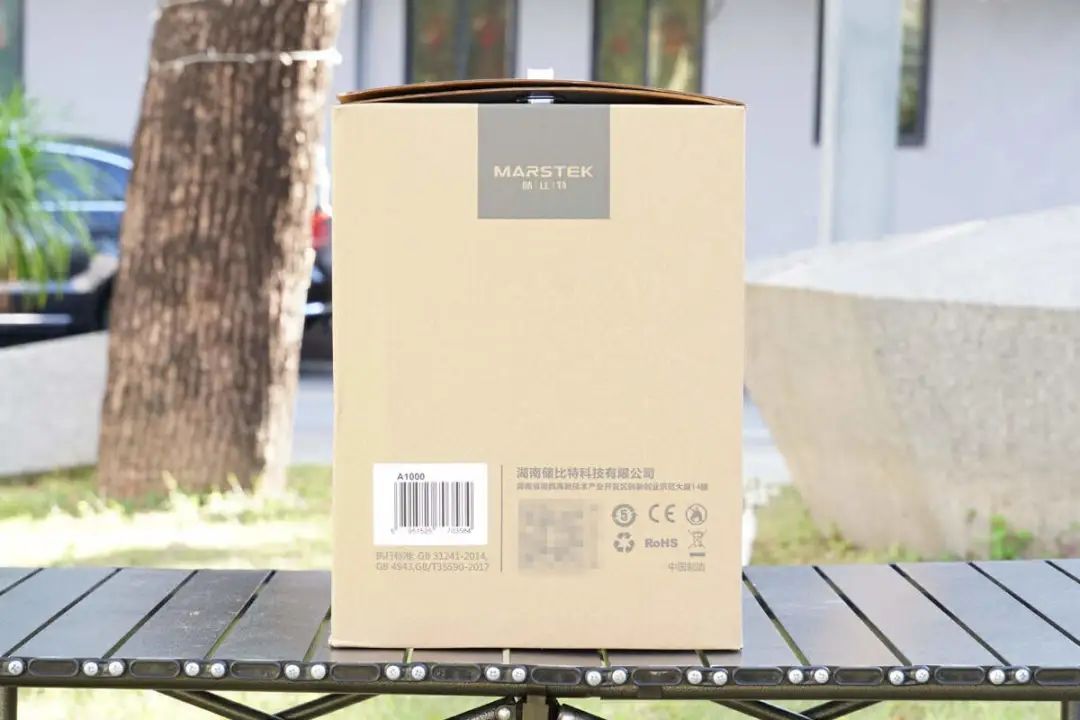

侧面印有户外电源品牌商名称、产品条形码以及CE等认证标识。
盒内户外电源本体使用透明防水塑料袋进行包裹，并且顶部与底部皆用黑色泡棉对其进行固定，具有缓冲作用，防止运输时产生碰撞。

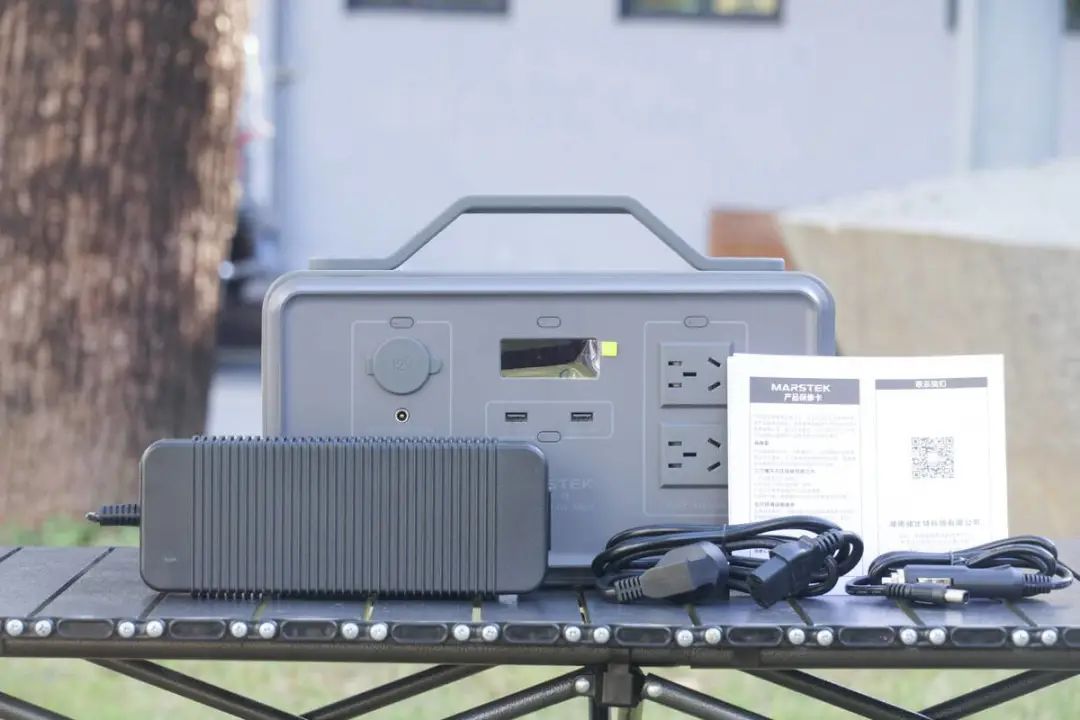

包装内附赠AC电源适配器、交流充电线、车充线和说明书、保修卡手册等。

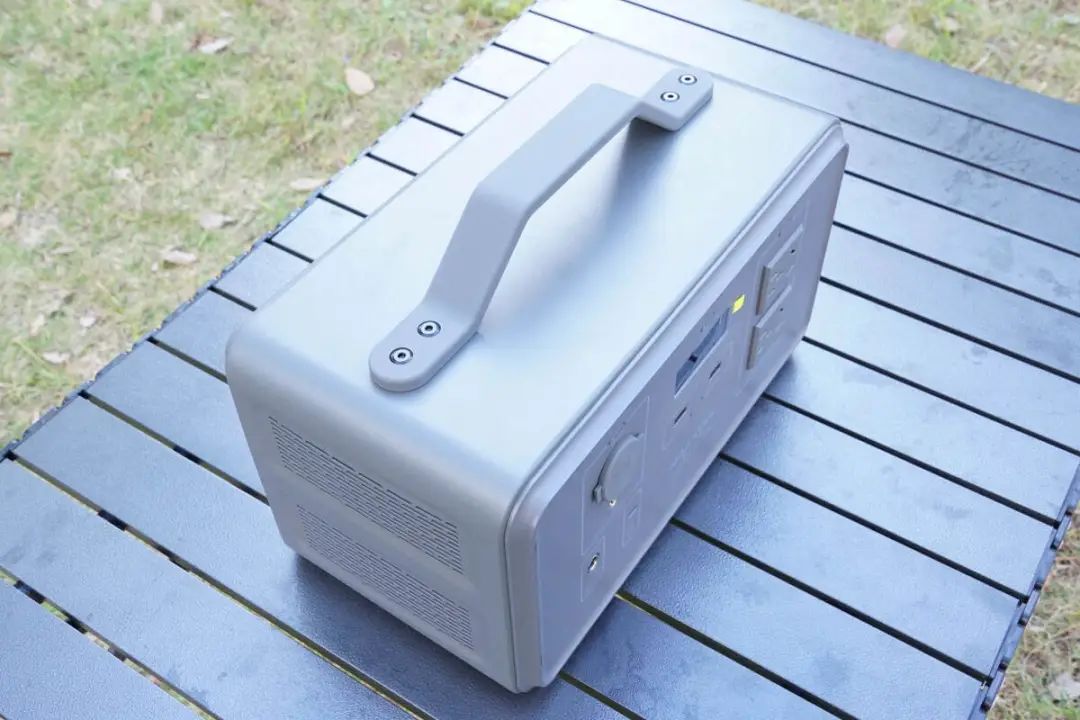

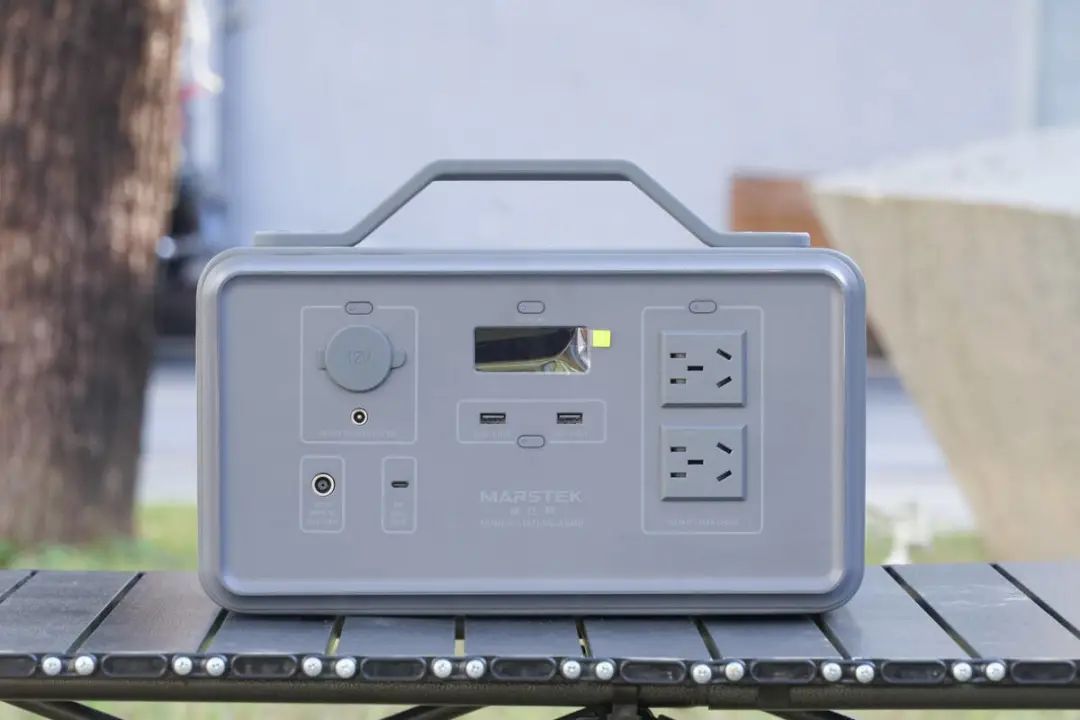

户外电源为金属灰配色设计风格，采用金属和94V-0级防火阻燃PC+ABS材质外壳，耐磨耐高温，机身正面配备日常使用的接口与按钮。

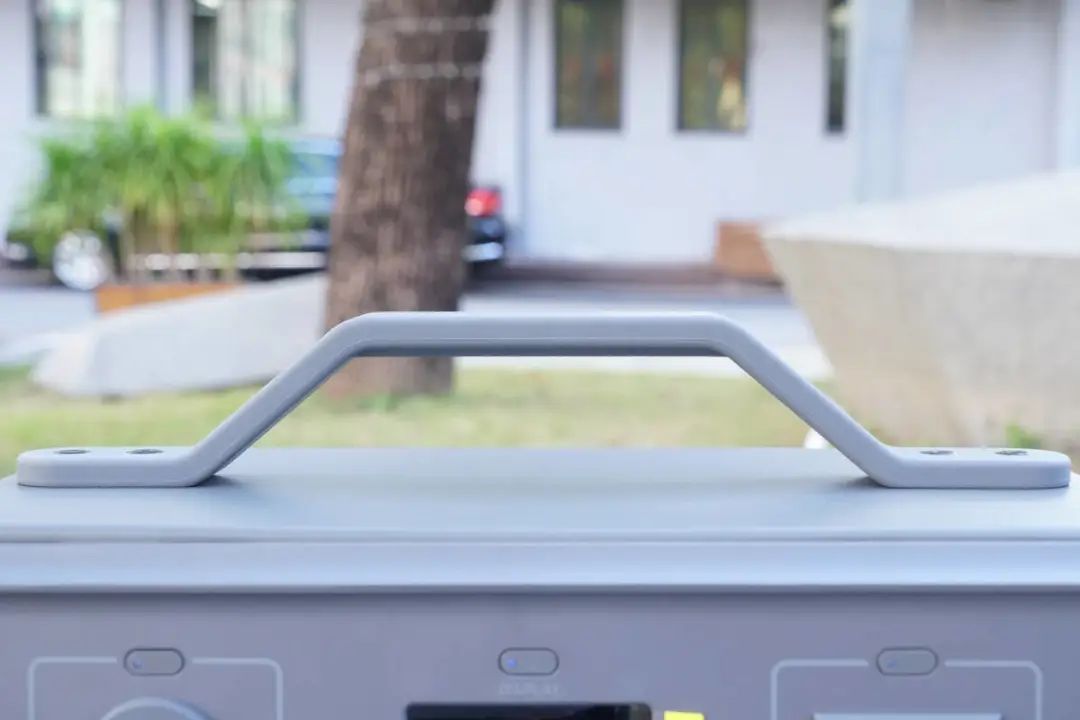

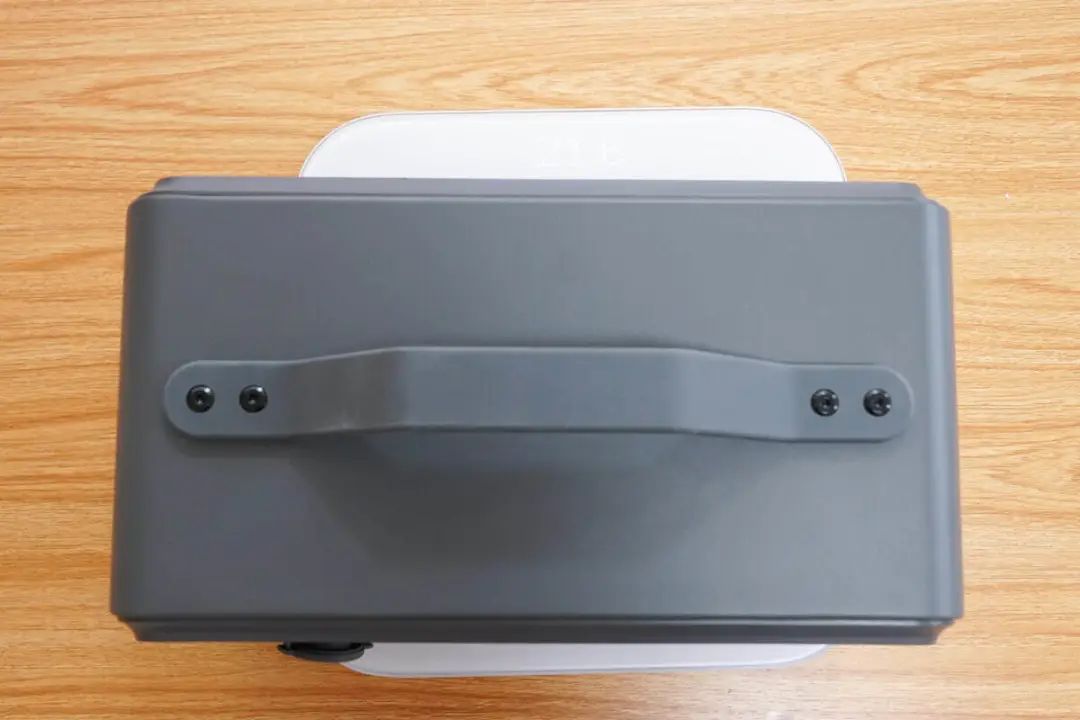

金属手把表面采用硅胶设计，同时符合人体工学，两侧通过螺丝固定在机身上。

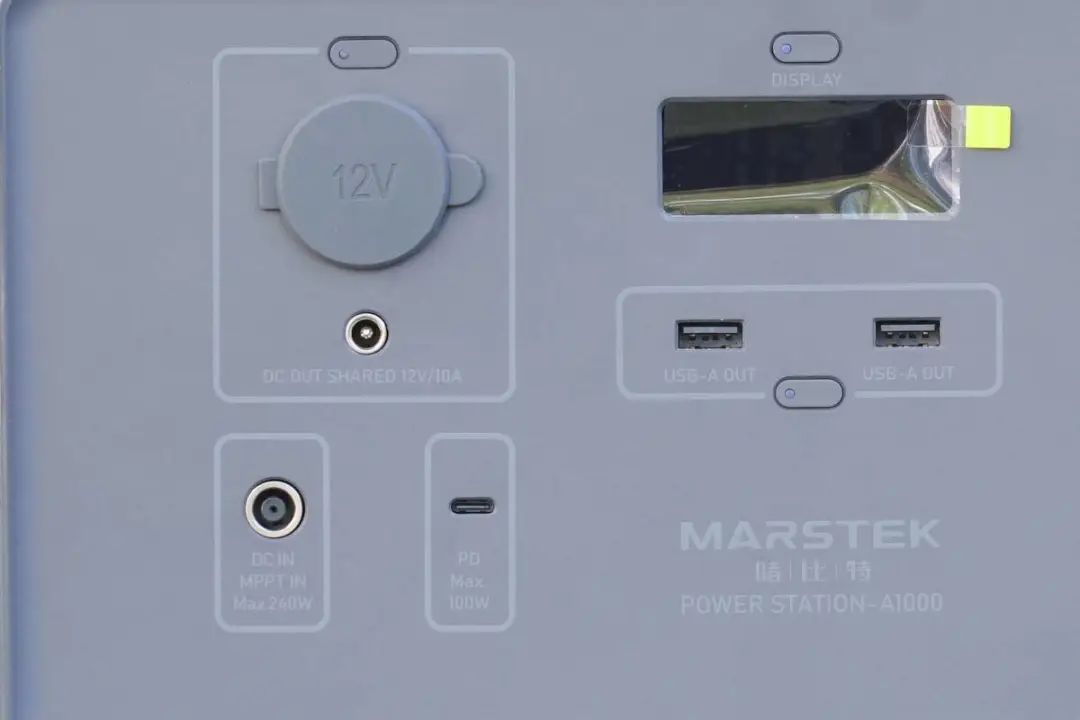

接口部分基本都集中在正面，正面磨砂质感的凹陷设计面板与机身为一体式设计，表面无凸起部分。

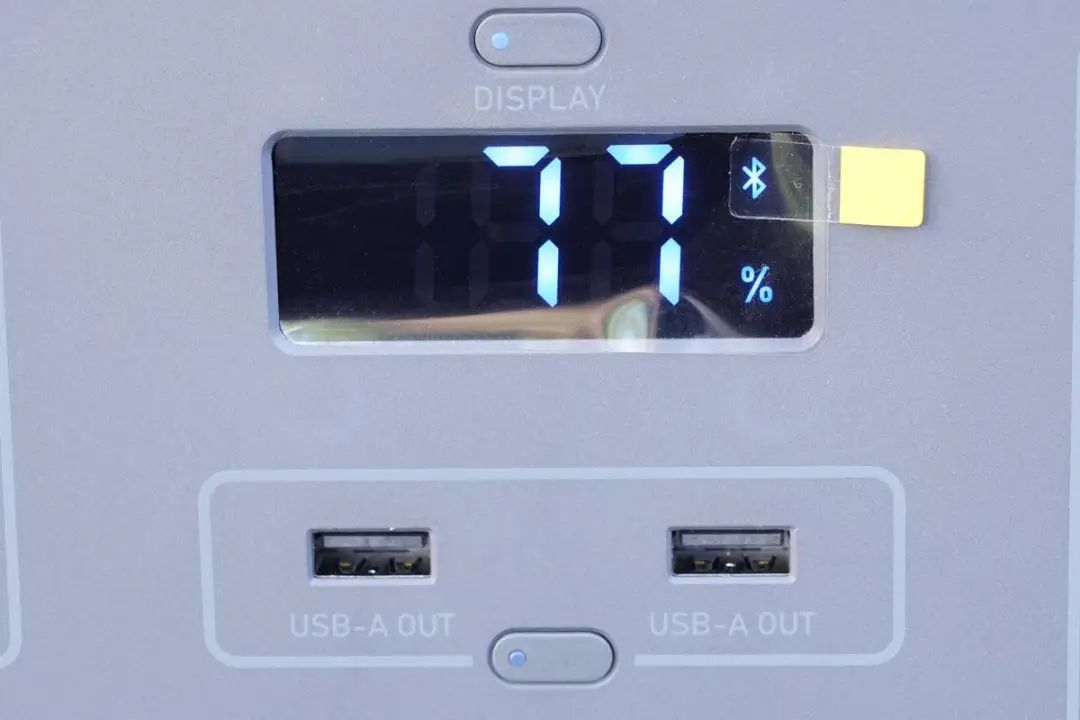

正中间位置为LED显示屏，能够实时显示剩余使用时间、蓝牙连接图标等等信息，实时掌握户外电源的用电情况。
户外肯定是智能设备的供电需求比较重要，在USB接口方面，2A1C共三个USB端口设计，下方均有输出功率/端口名称字样，USB-C最高支持 PD 100W，并且均为独立电路设计，互不影响；且都能为手机、笔记本等数码产品直接供电，可免去额外携带充电器。

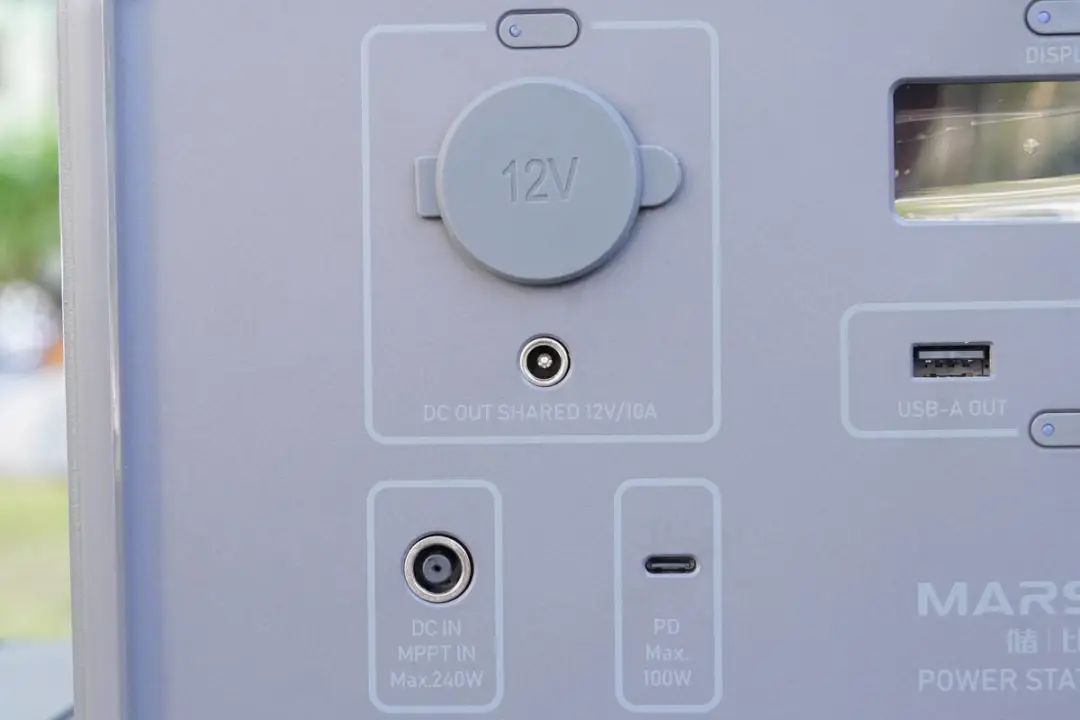

车充口使用橡胶塞保护，支持120W最大输出功率，一些车载电器的供电需求统统满足。下部分为一个适用于插卡便携式路由器或者检测器等设备供电的 DC 5525 输出端口，以及一个最高支持 240W 的 DC 输入端口。

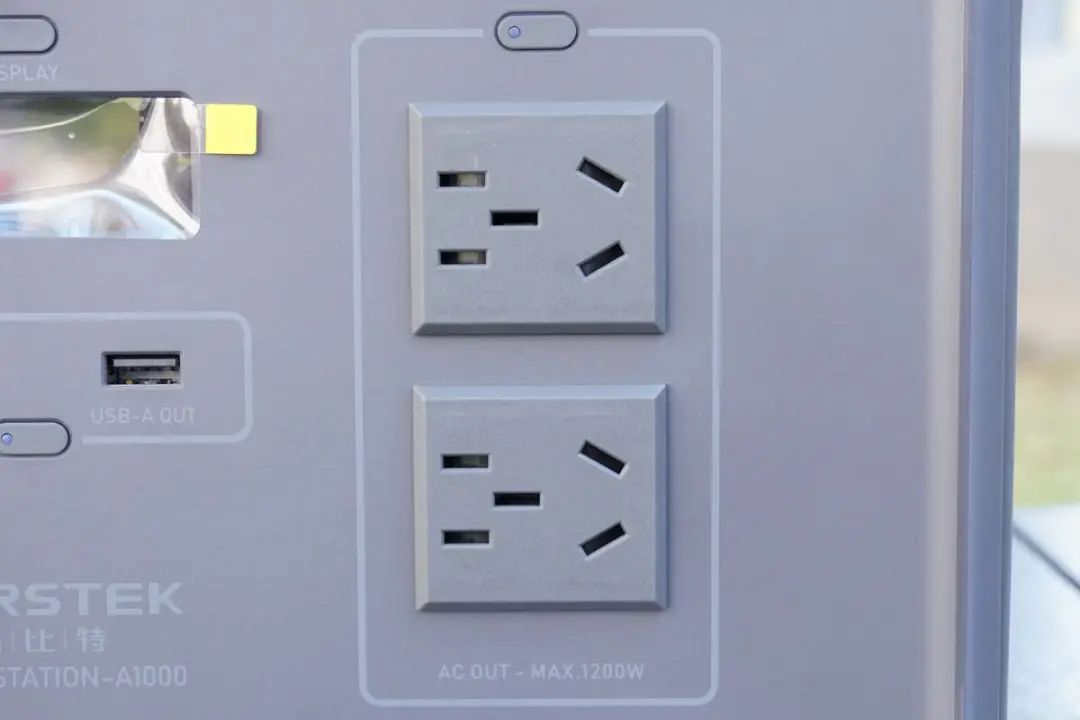

右侧面配置的两组五口AC强电接口，下方印有规格字样，可支持220V 1200W输出，接孔内部拥有安全门设计，插拔用电更安全。

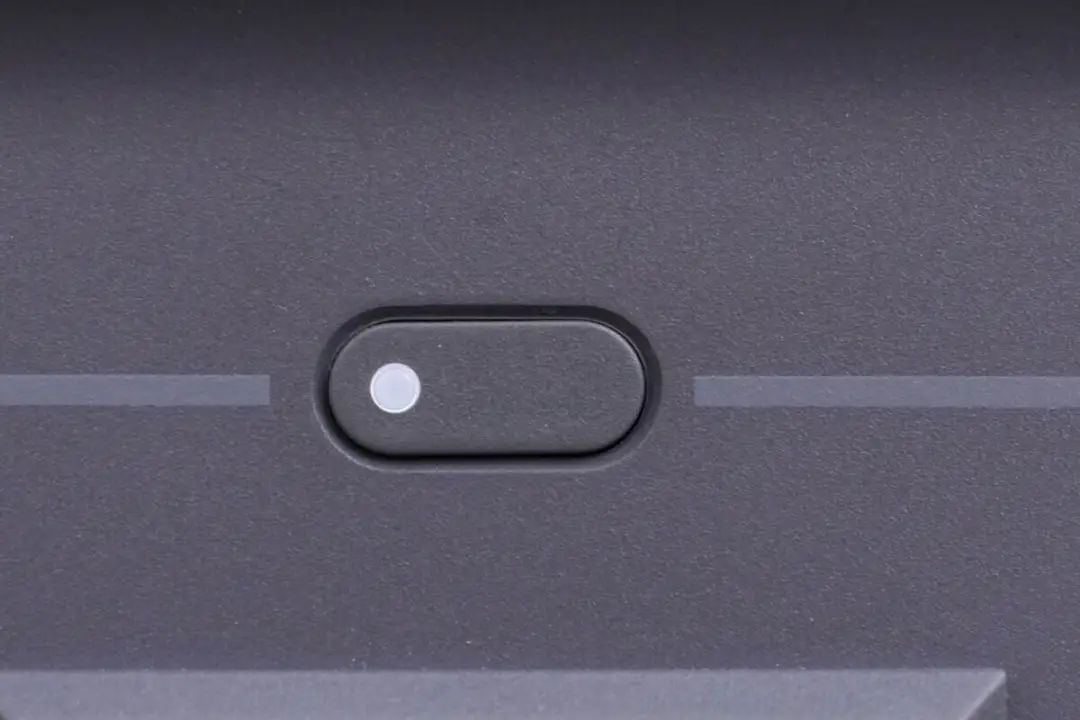

各个区域皆拥有独立开关按钮（轻按开/关），开启后为晴空蓝灯光，并且LED显示屏的开关按钮长按可重置蓝牙绑定信息，户外用电更安心。

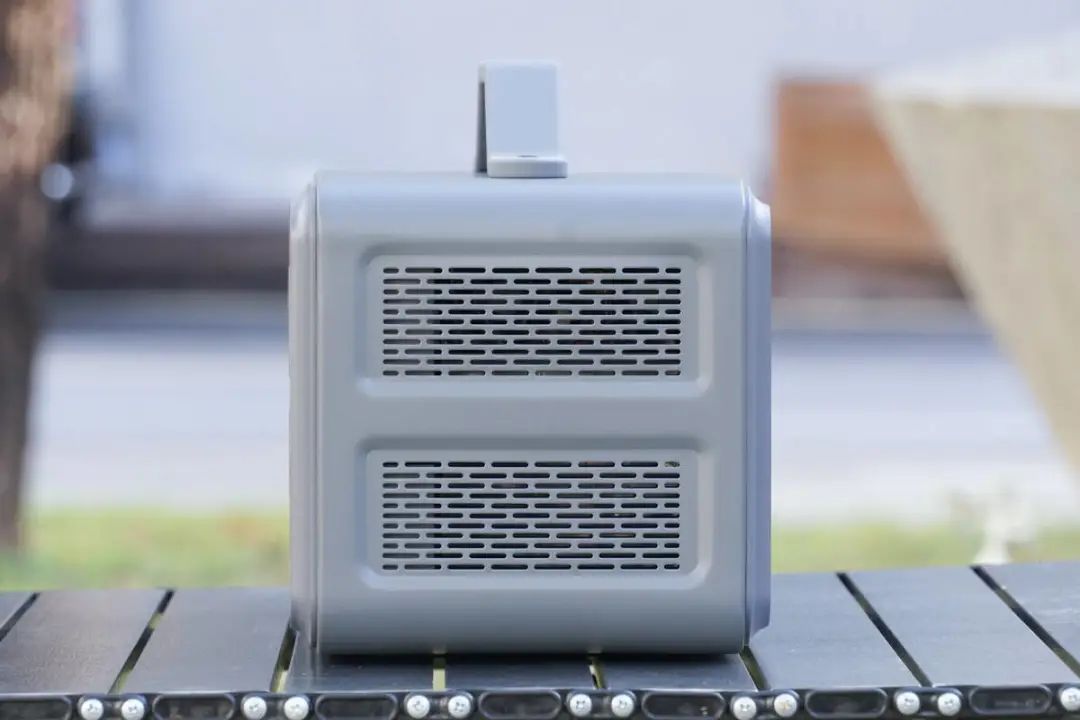

侧面采用条形多散热开孔设计，内部拥有高转速散热风扇加速风道气流流通，防止积热产生安全隐患或缩减元器件寿命。

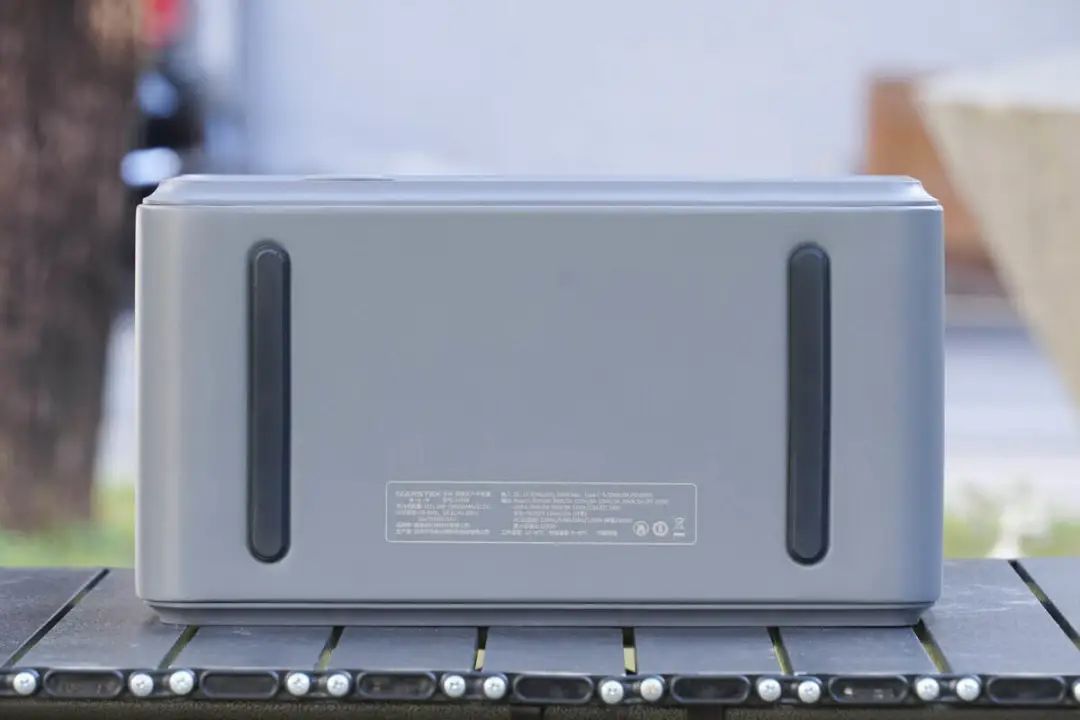

底部四角均拥有加厚橡胶垫，增加摩擦力，防止放置在地面滑动；中间印有产品规格铭文贴纸。
产品型号：A1000
电池容量：1021.2Wh，46000mAh，22.2V；
DC输入：12-30V/10A，240W Max；
Type-C输入：5-20V5A PD 100W；
AC交流输出：220V~ 50Hz 5.46A 1200W（峰值2400W）；
USB-A输出：5V3A，9V2A，12V1.5A；
USB-C输出：5V3A，9V3A，12V3A，15V3A，20V5A；
车充+DC5525：12V10A；
总输出功率：1200W；
品牌商：湖南储比特科技有限公司；
生产商：深圳市华美兴泰科技股份有限公司。

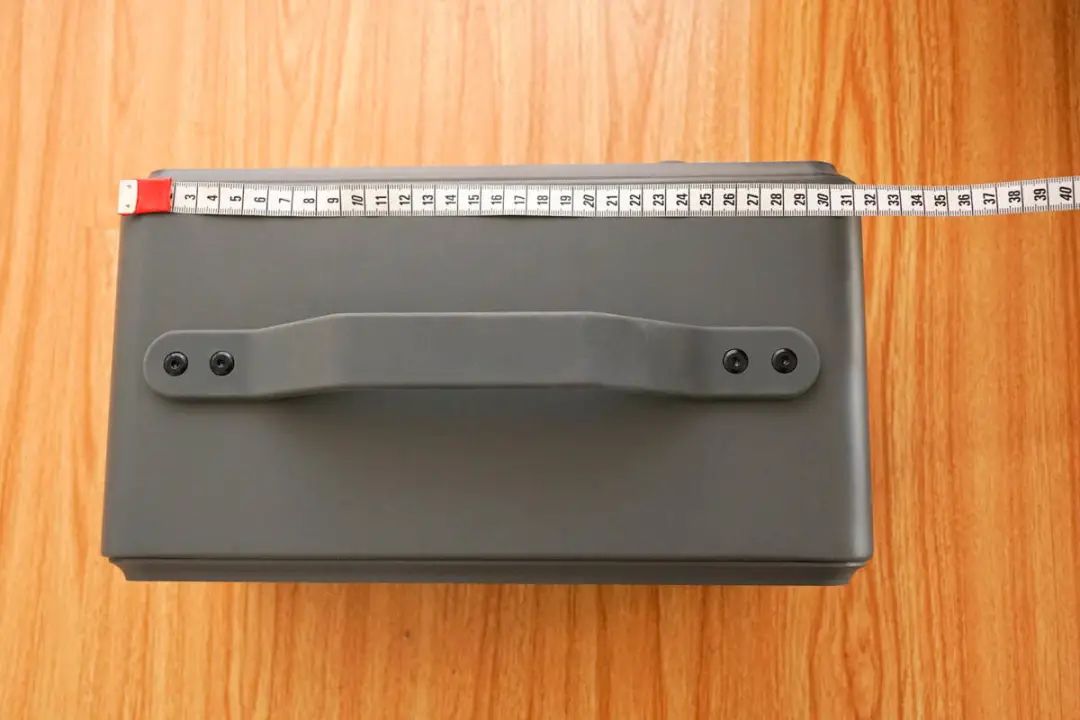

储比特户外电源长度约为31cm。
宽度约为16cm。

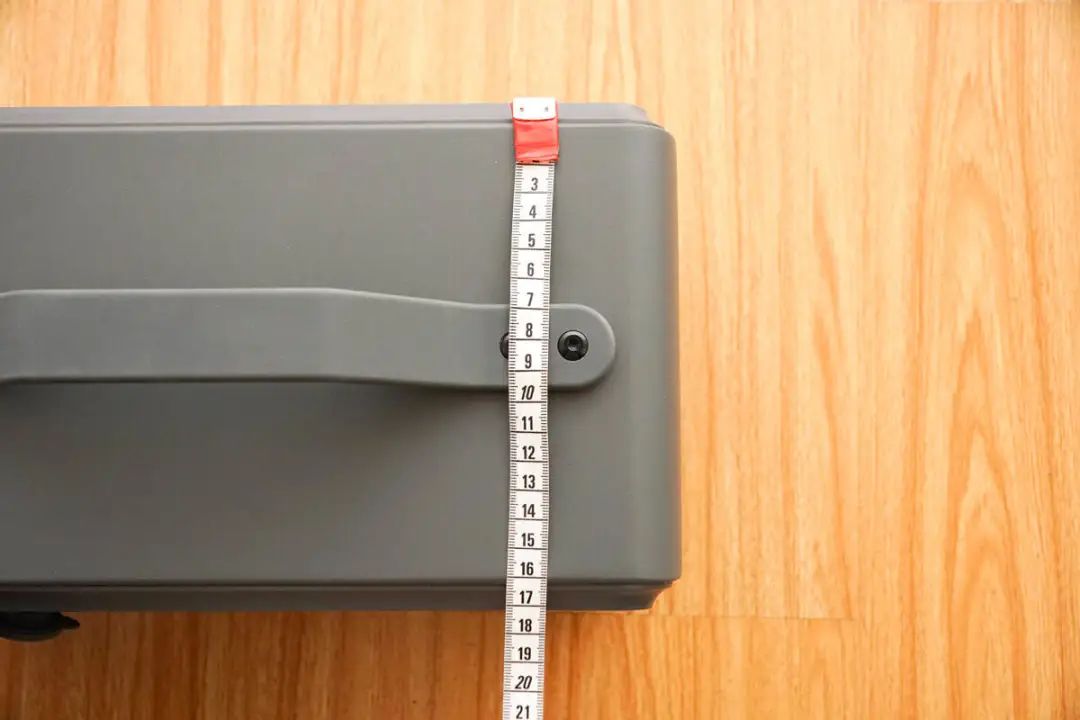

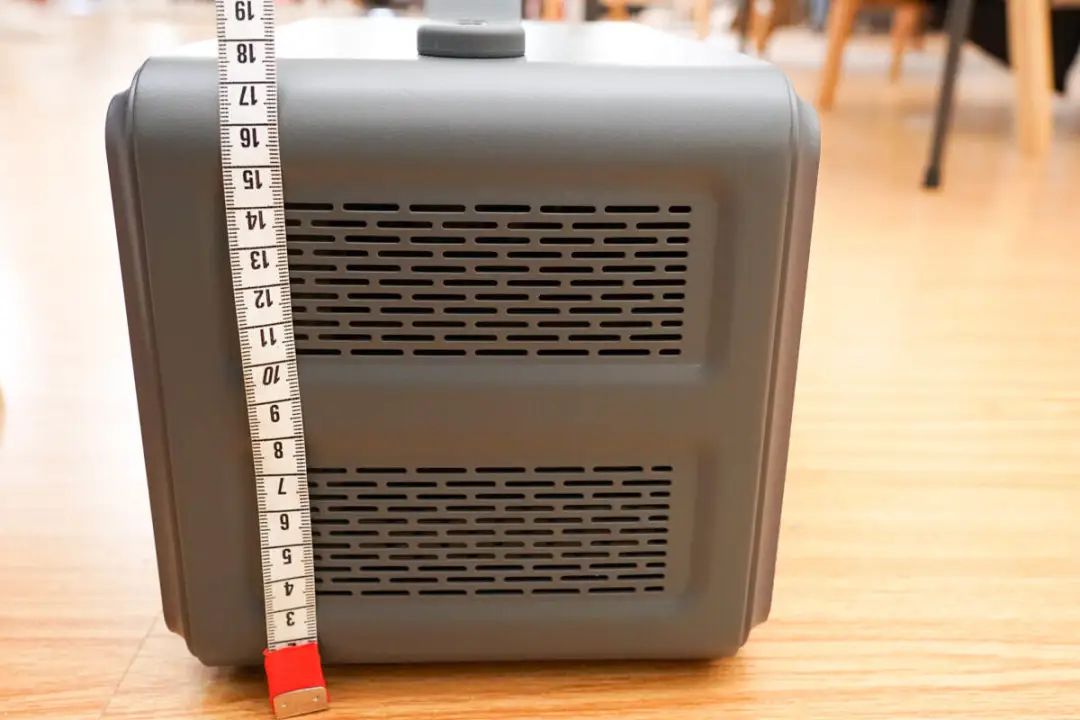

高度约为17cm，底面至提手高度约为20cm。
另外测得户外电源重量约为10.8kg（21.6斤）。

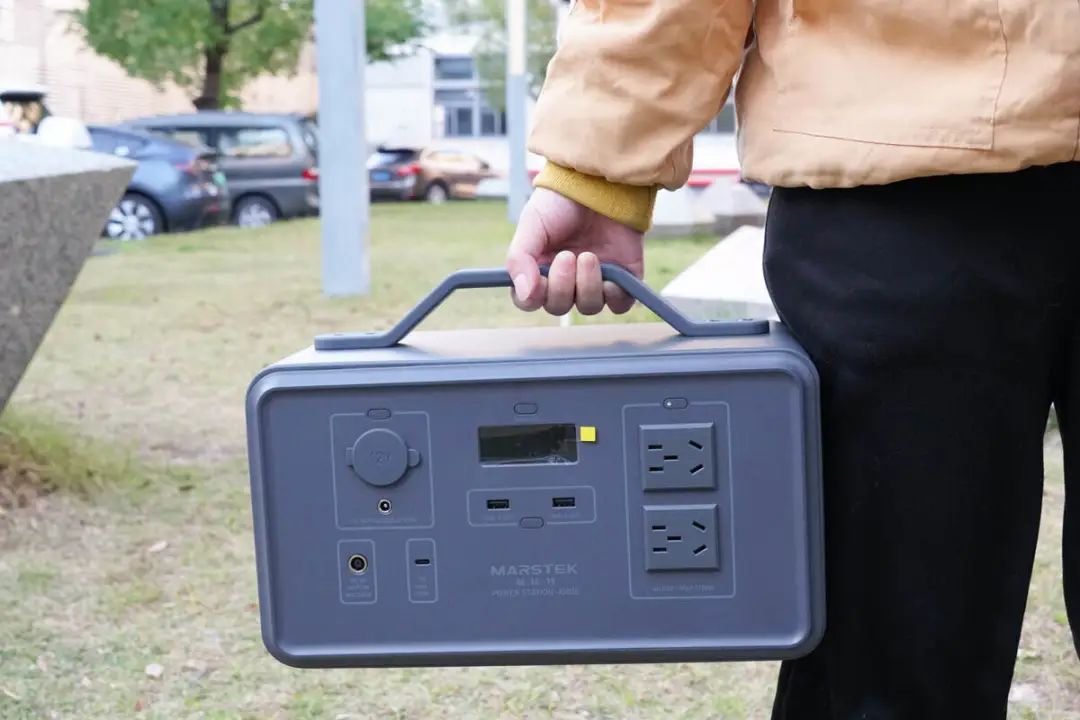

成年人单手提起毫不费力，便于搬运。

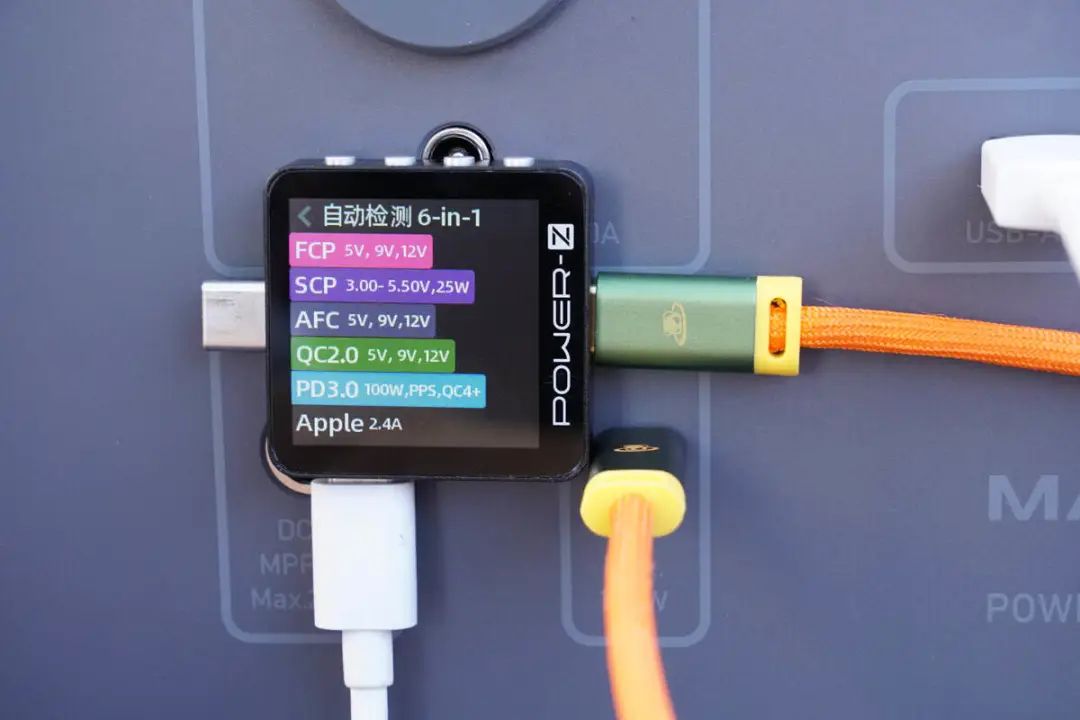

使用POWER-Z KM002C 读取USB-C端口的快充协议，实测支持 FCP、SCP、AFC、QC2.0、QC4+、PD3.0和PPS等充电协议，有着更好的设备兼容性。

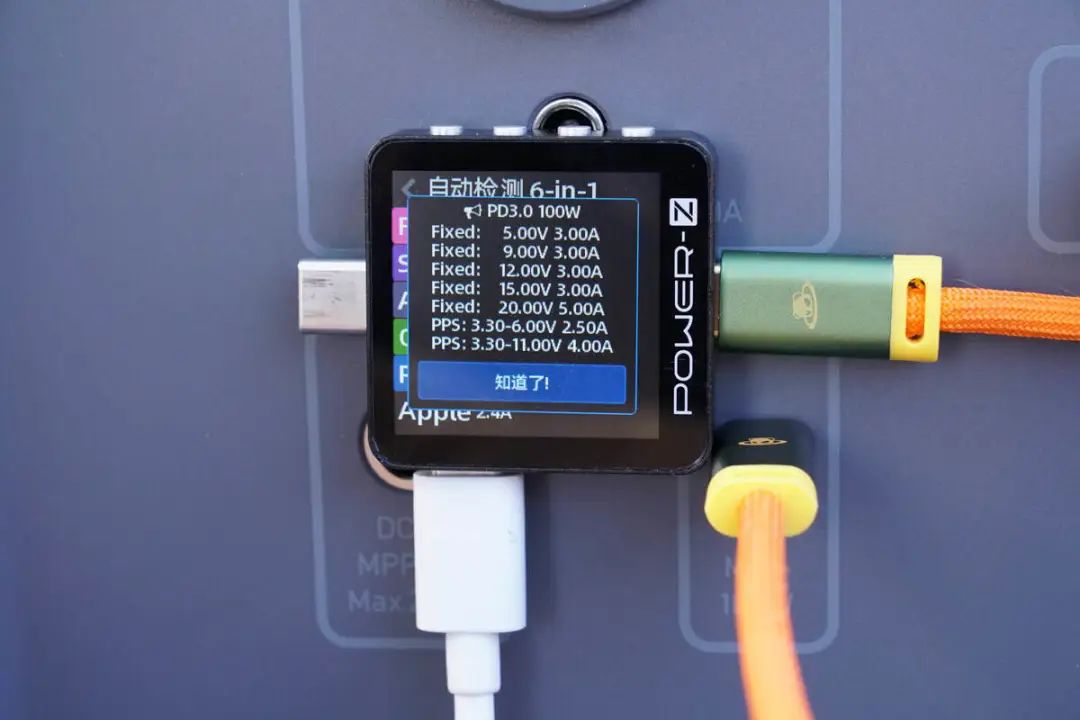

PDO报文方面，USB-C口支持 5V3A、9V3A、12V3A、15V3A 和 20V5A 五组固定电压档位，以及3.3-6V2.5A、3.3-11V4A两组PPS电压档位。

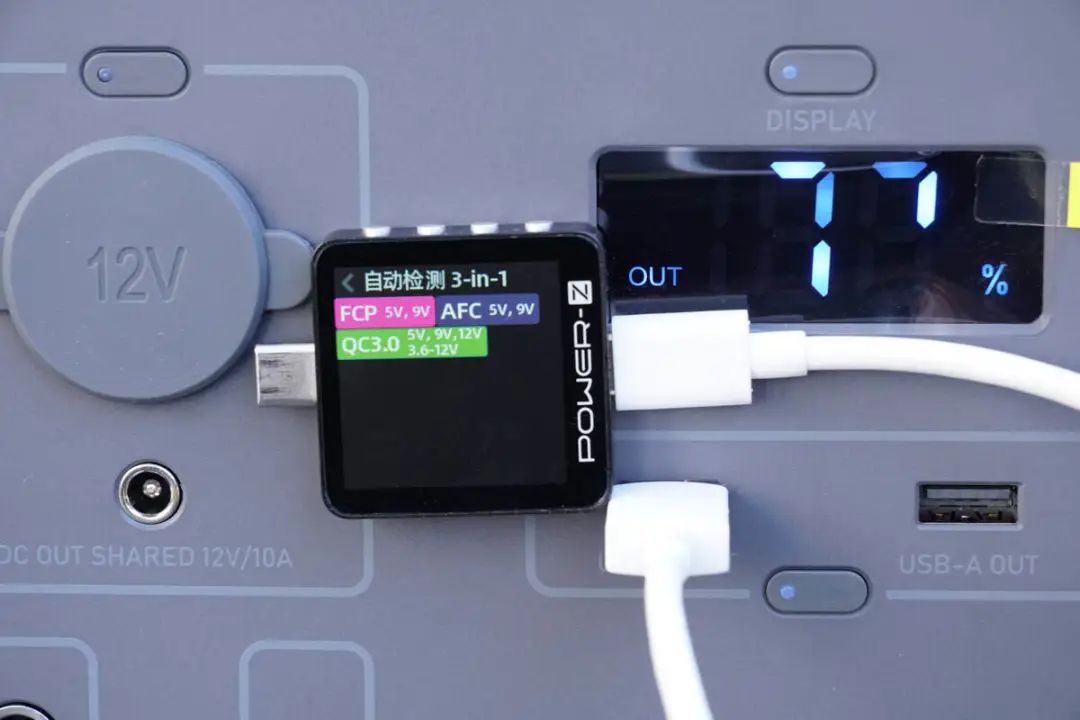

使用POWER-Z KM003C 读取USB-A端口的快充协议，实测支持 FCP、AFC、QC3.0等充电协议。

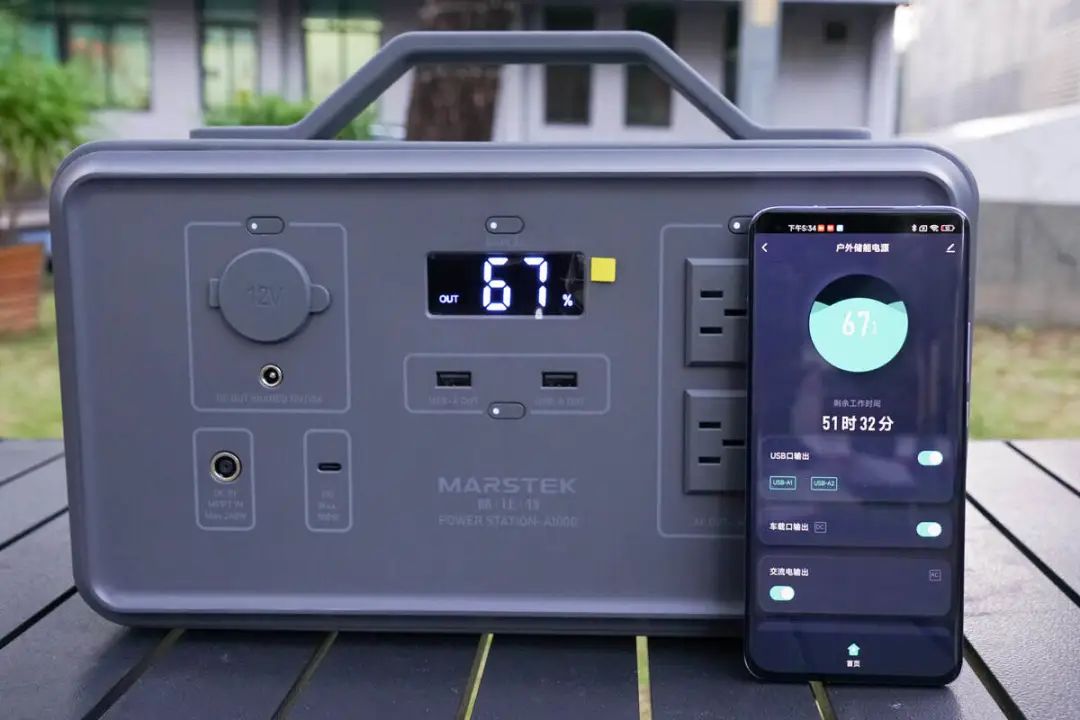

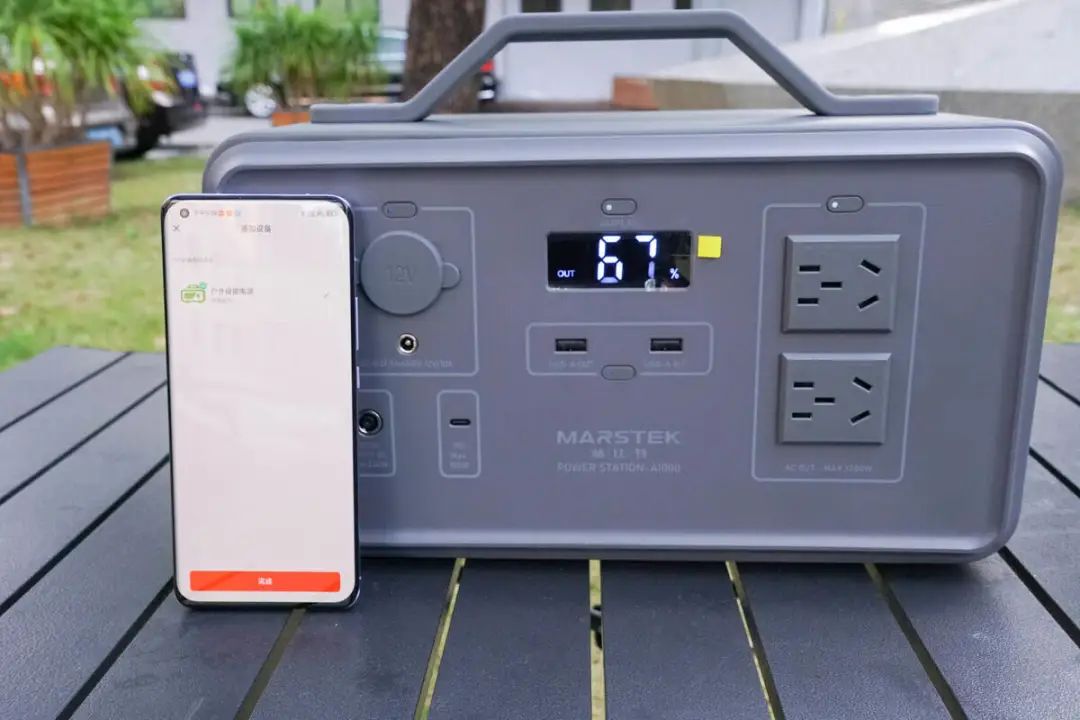

手机应用商店可搜索【涂鸦智能】应用，打开程序后可搜索并蓝牙连接已开启的户外电源设备。
进入手机控制界面，可以看到中间为电量显示，下部分为各个端口的输出显示以及开启/关闭按钮，户外电源端口开启情况实时掌握。
储比特户外电源A1000拆解
看完了这款户外电源的开箱，外观及功能展示，下面就进行拆解，看看内部的设计和用料。
首先拧下固定螺丝，拆下侧面面板。

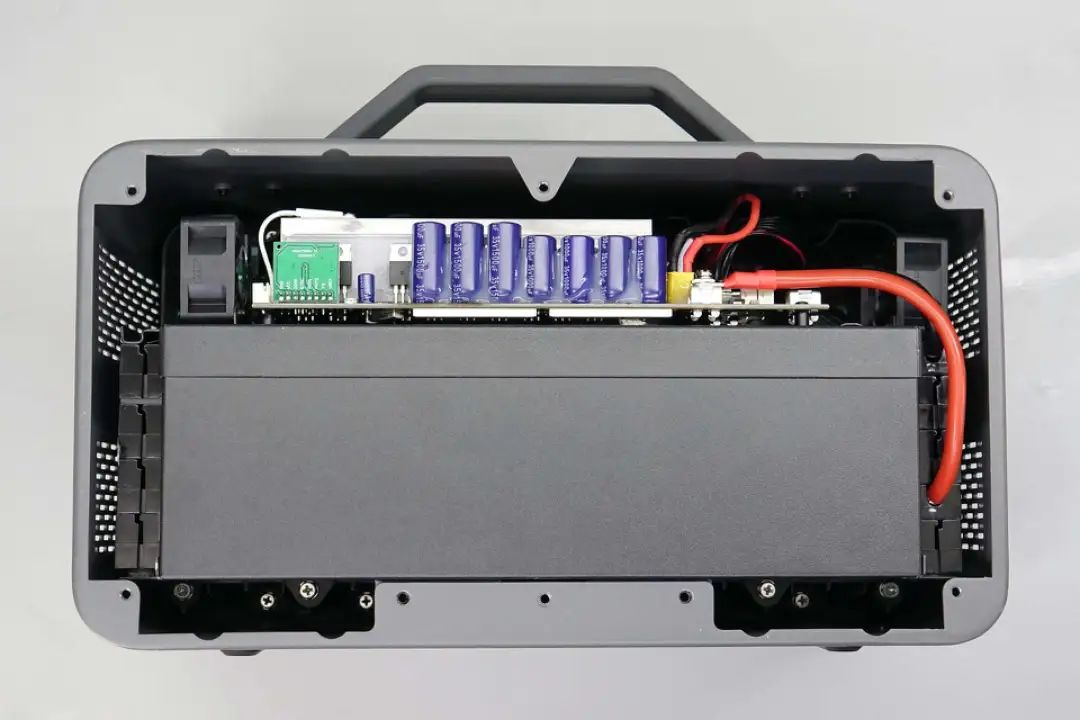

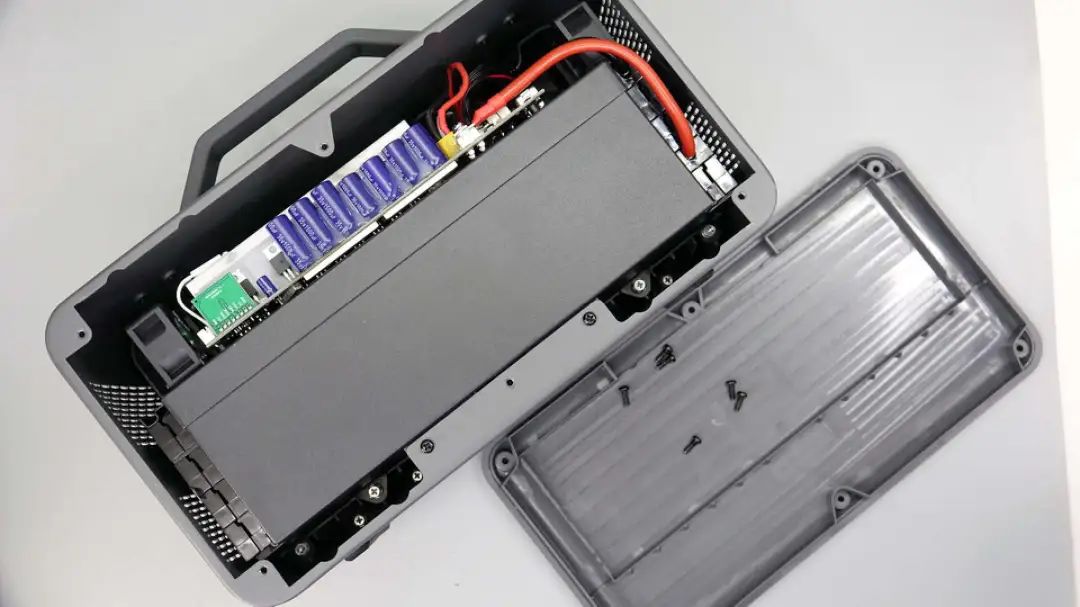

铝合金外壳内部为电池模块和逆变及电池保护模块。

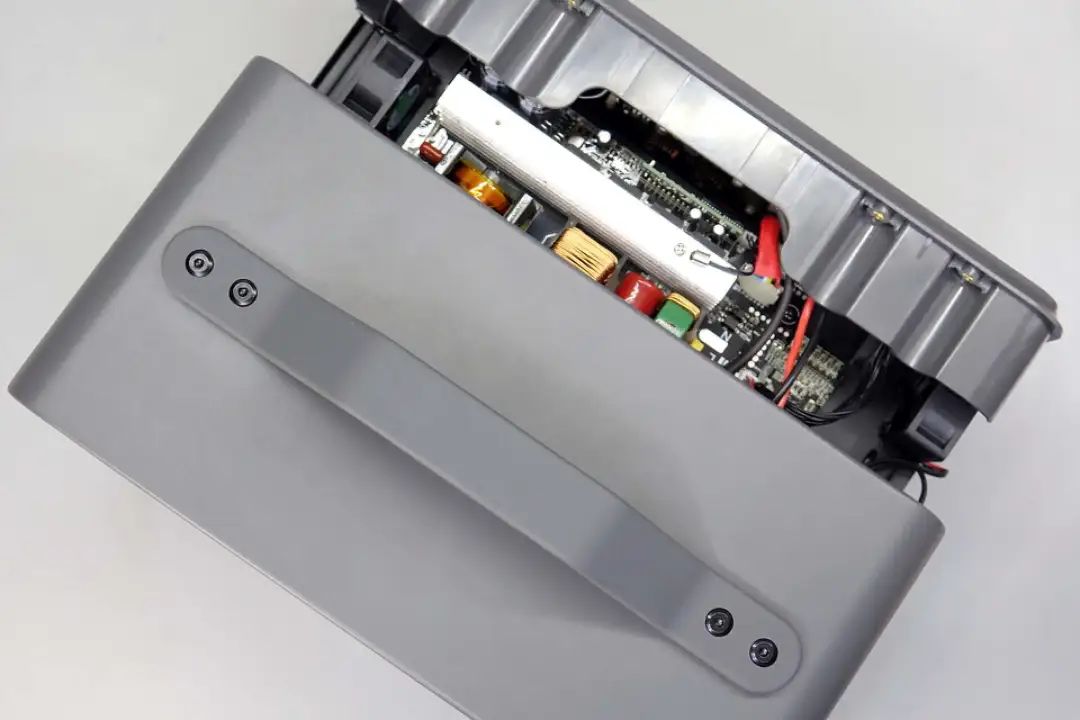

拧下固定螺丝，从壳体中推出电池组及PCBA模块。

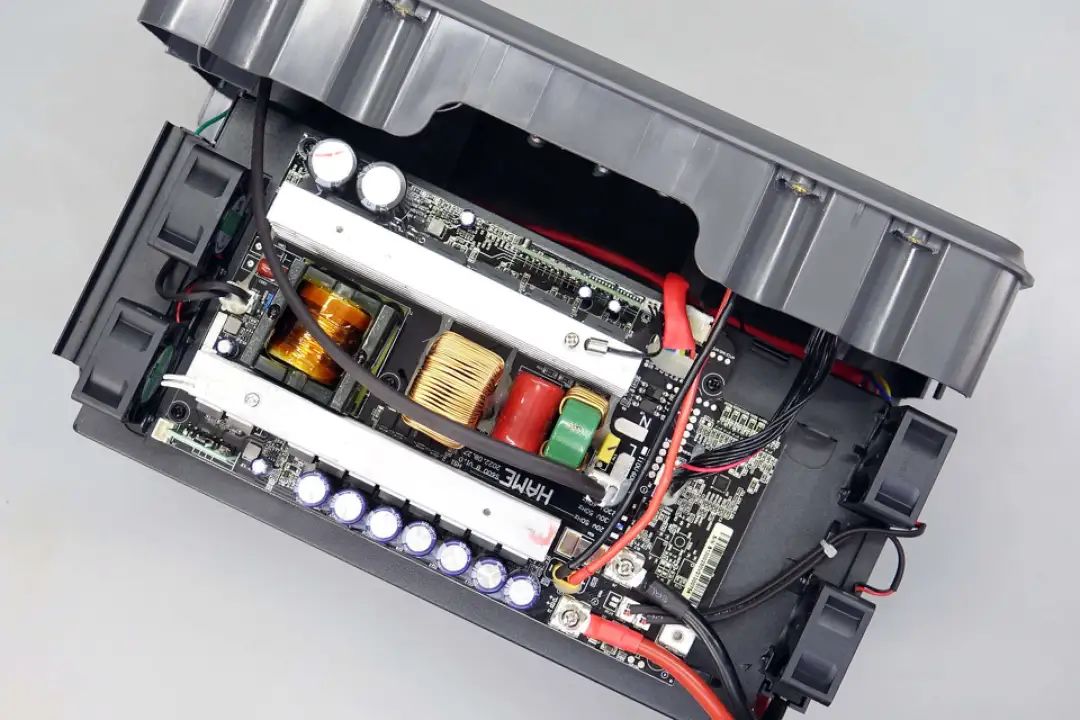

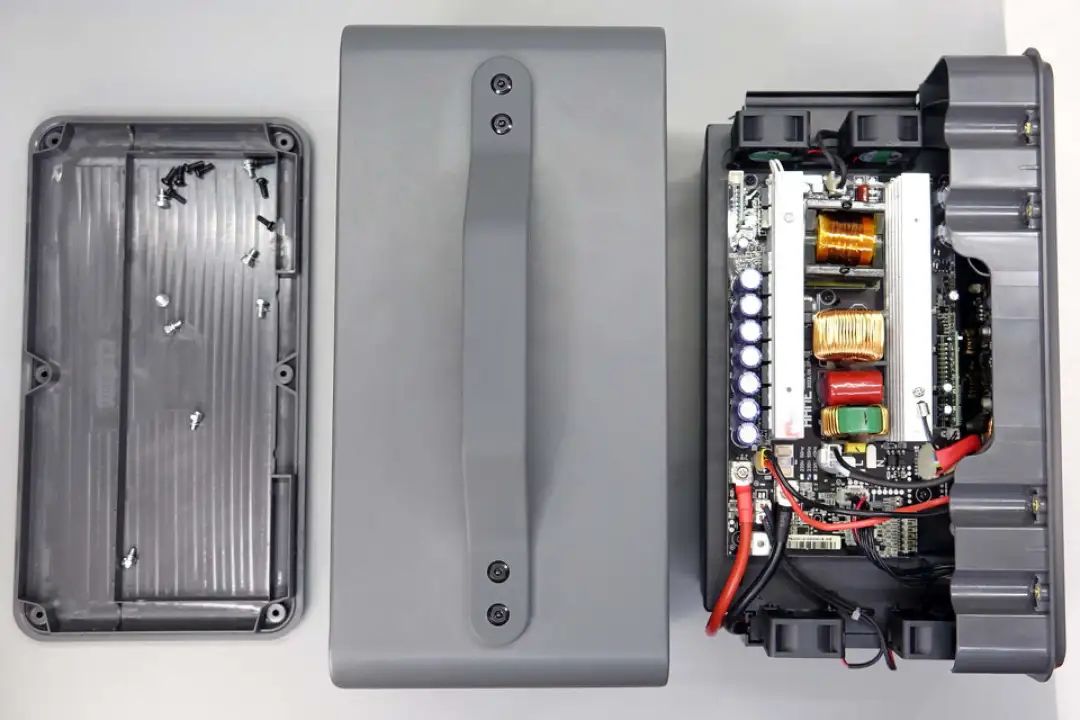

后盖，外壳以及户外电源机芯一览。

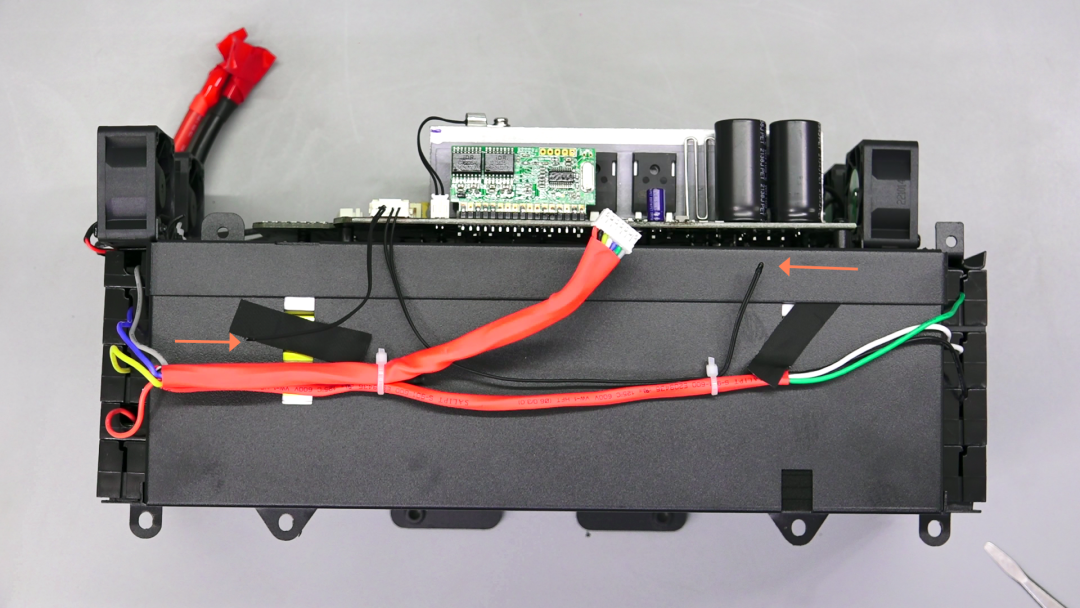

交流输出和电池输出通过连接器连接到侧面的输出面板上。
可以发现逆变模块与BMS模块集成在一张主板，这个是一个创新设计，断开侧面面板与逆变模块的连接，继续进行拆解。
电池组外壳通过胶带粘贴两颗热敏电阻用于温度检测。

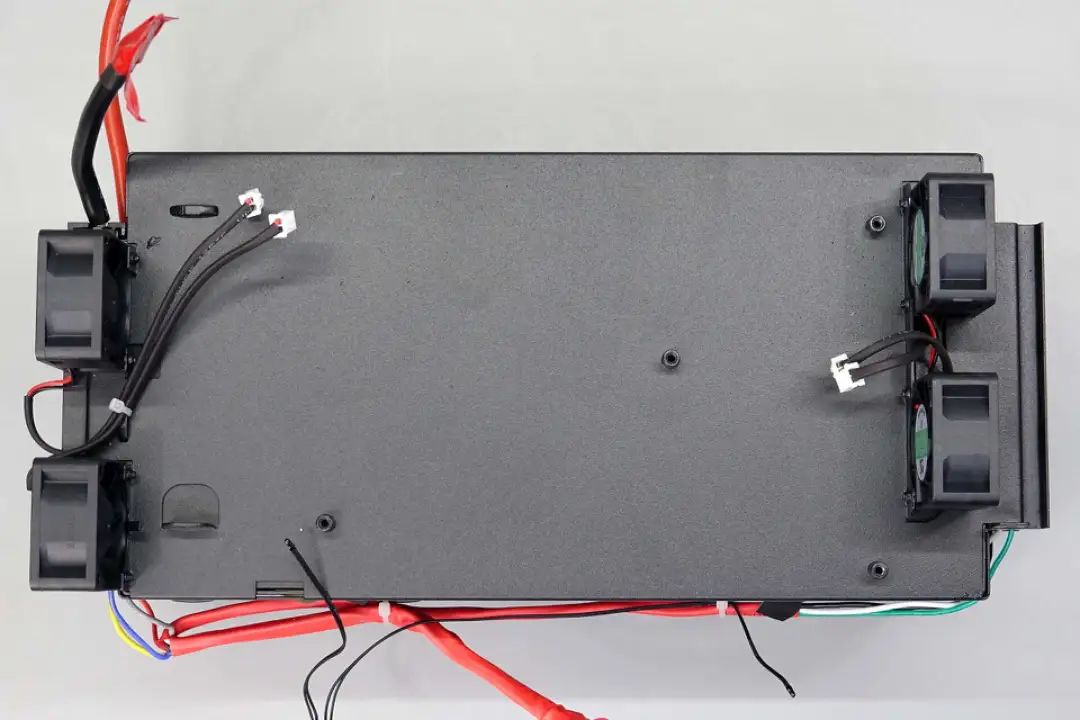

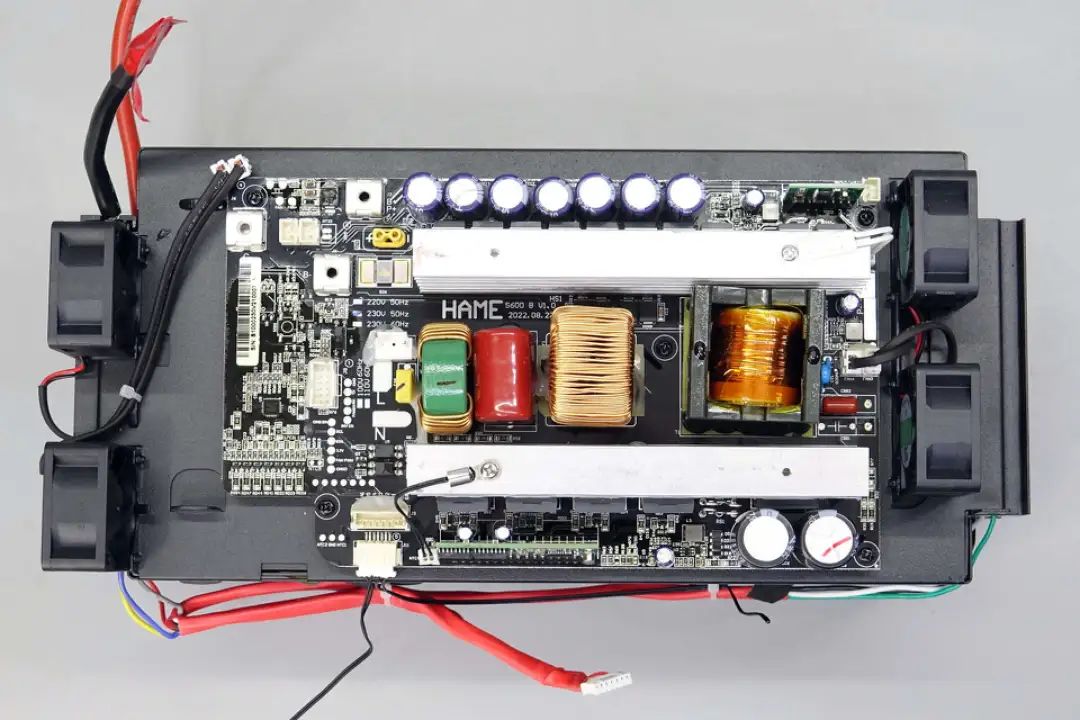

从电池组金属外壳上拆下逆变模块，外壳上固定多个散热风扇。

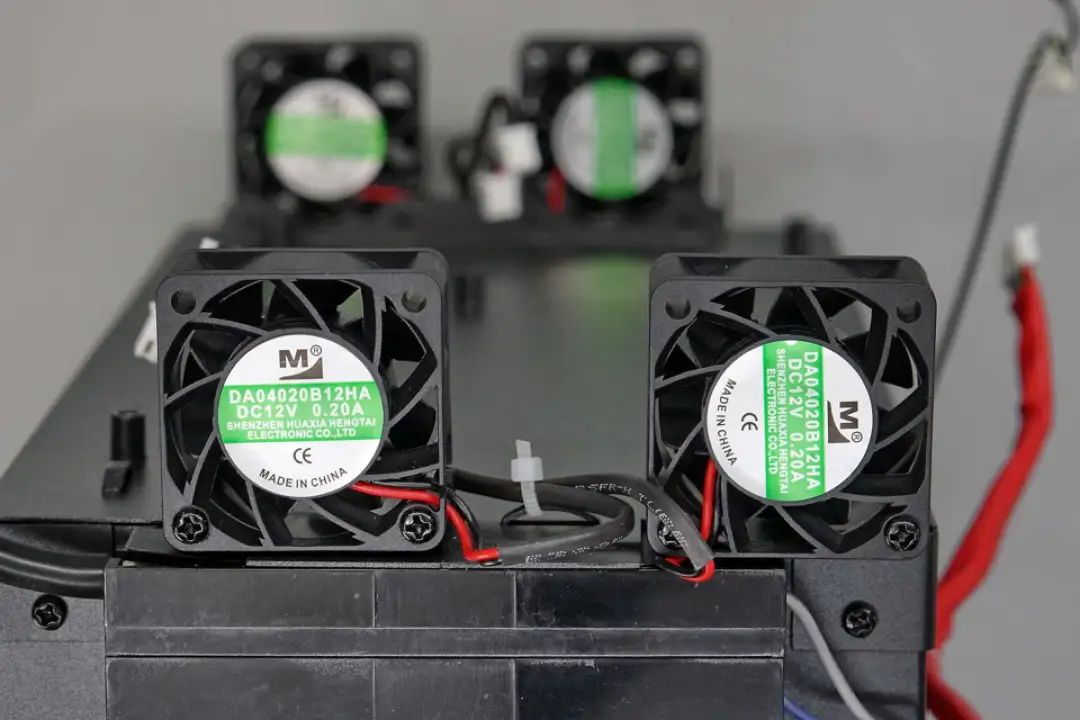

散热风扇来自华夏恒泰，型号DA04020B12HA，规格为12V 0.2A。

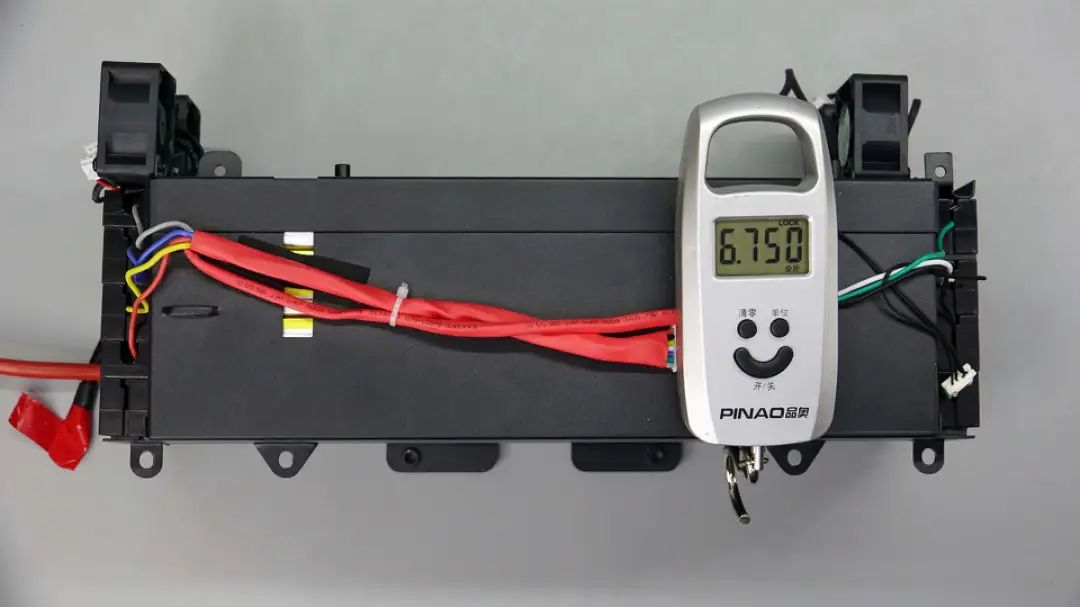

测得电池组重量约为6.75千克。

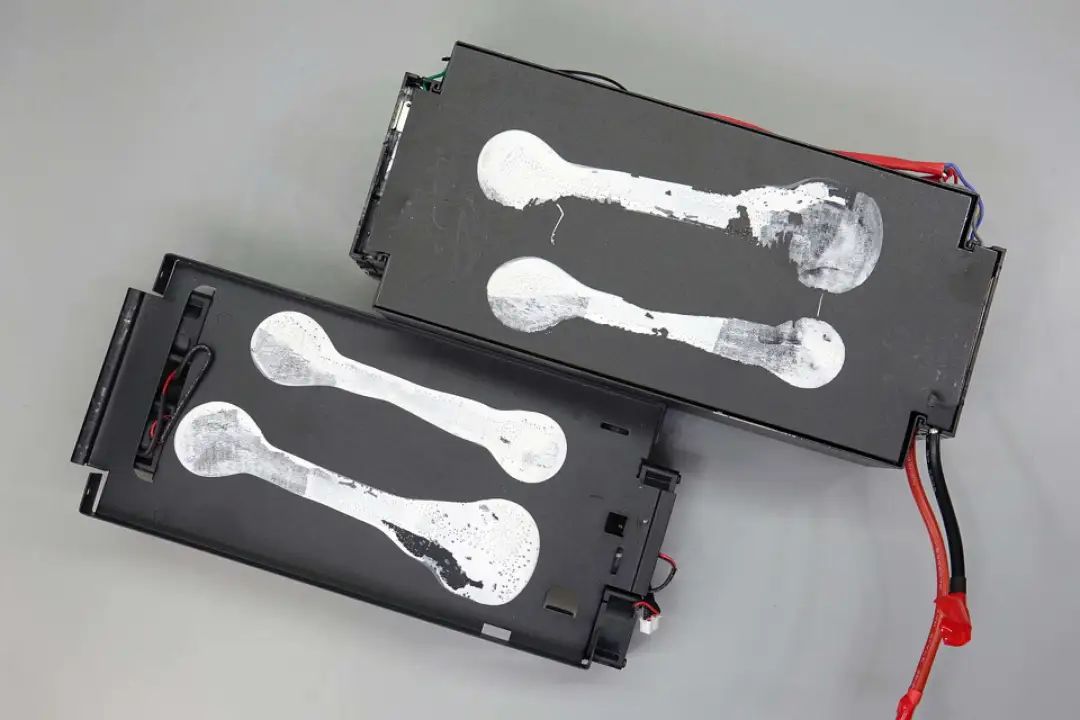

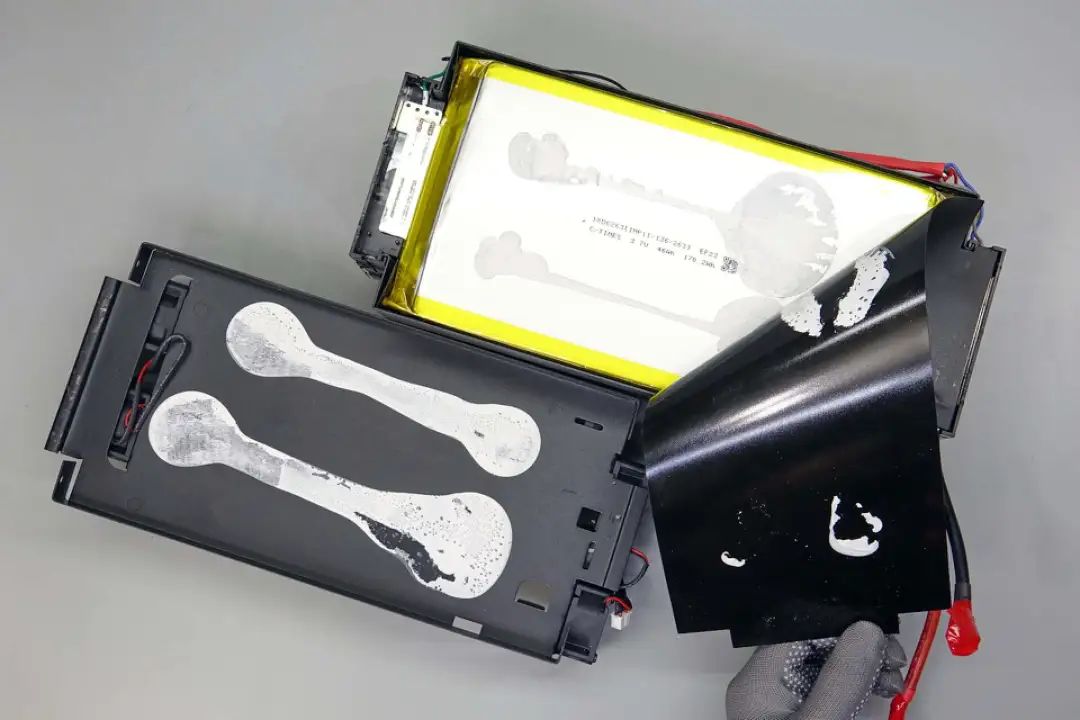

拆开电池组外壳，壳体内部与麦拉片之间通过胶水固定。
麦拉片与电池之间通过胶水固定。

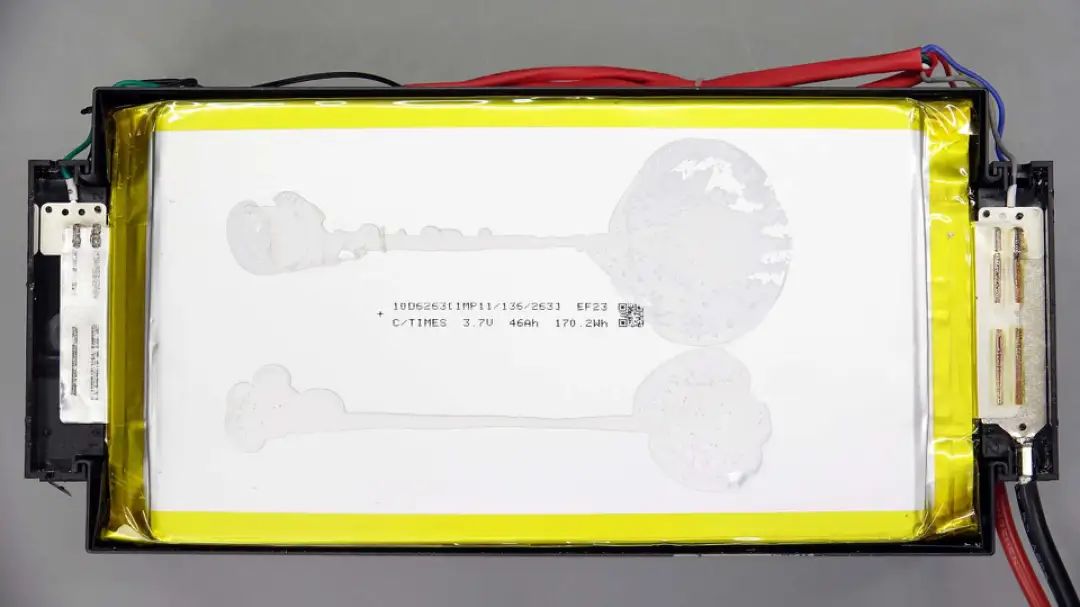

电池组由刀片动力电池组成，内置6片电芯串联组成，组成1021Wh总容量。

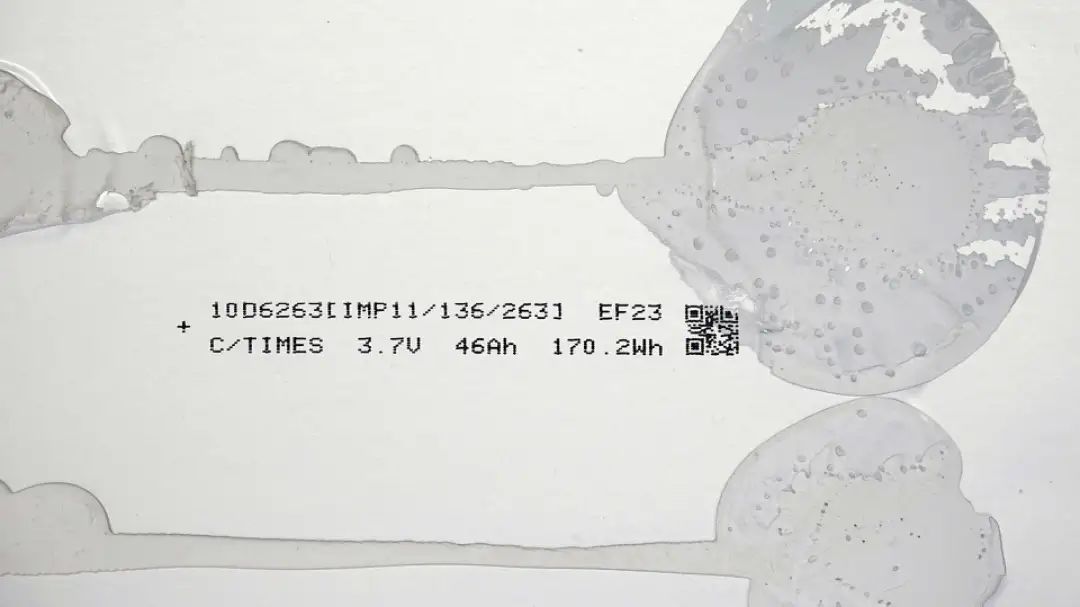

电池尺寸为11*136*263mm，均压3.7V，容量46Ah，能量170.2Wh。
电池极耳点焊连接。

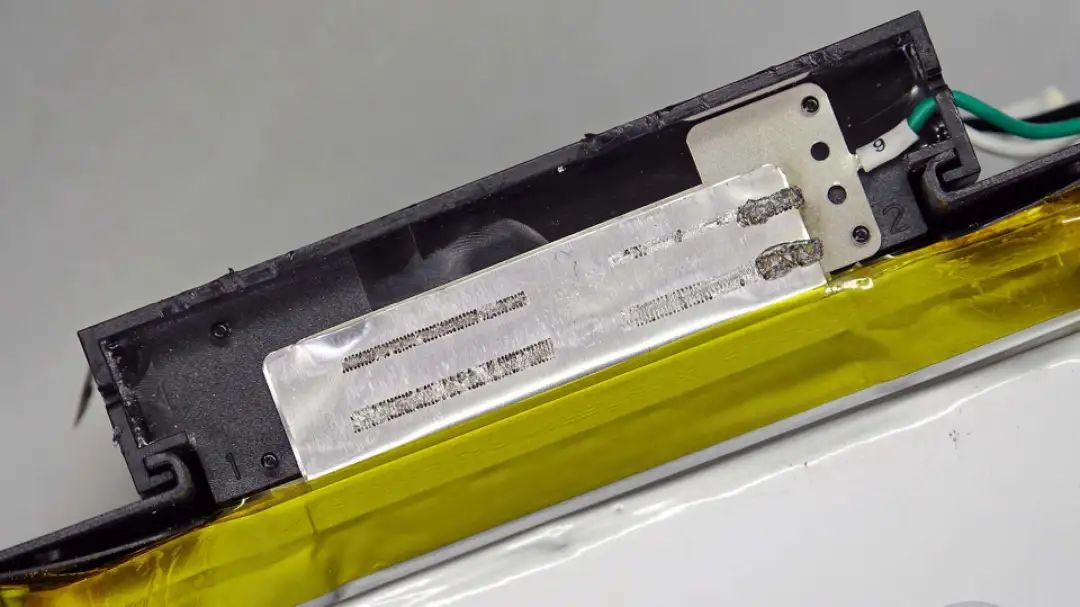

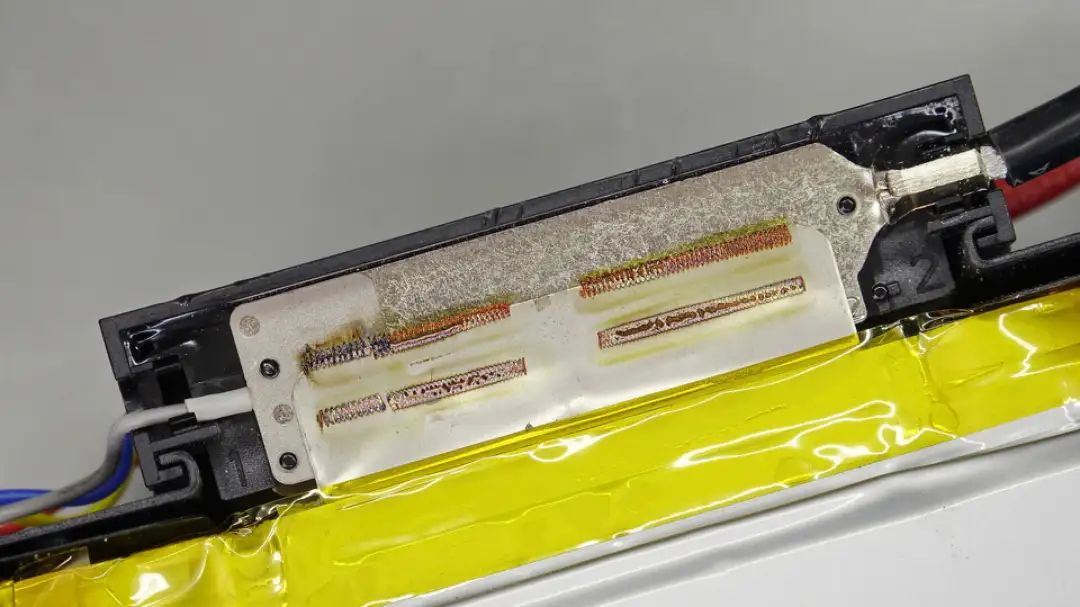

电池负极点焊焊片，输出导线通过压接连接。

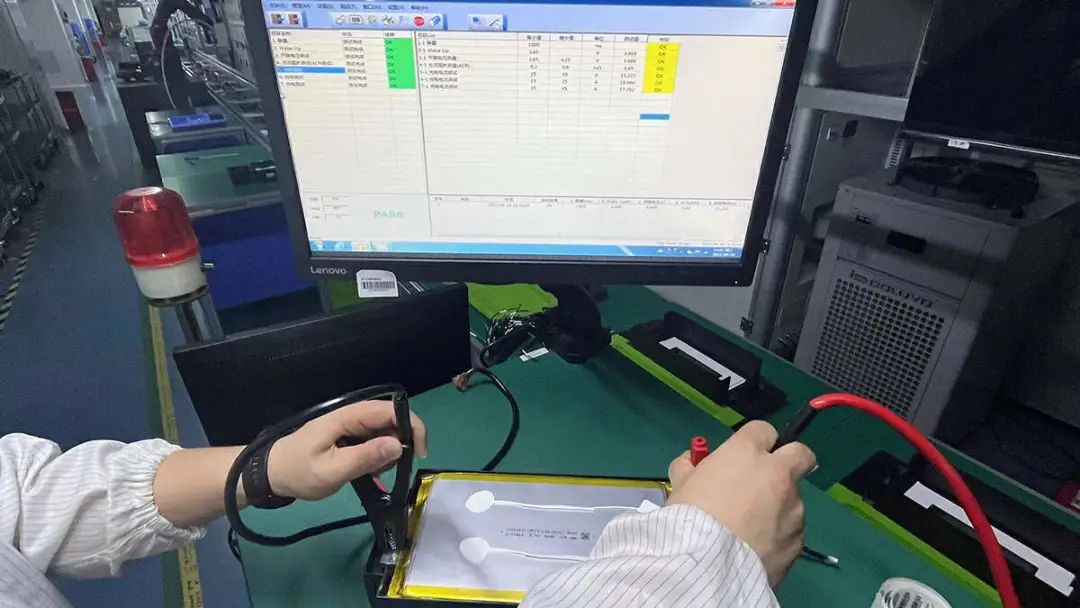

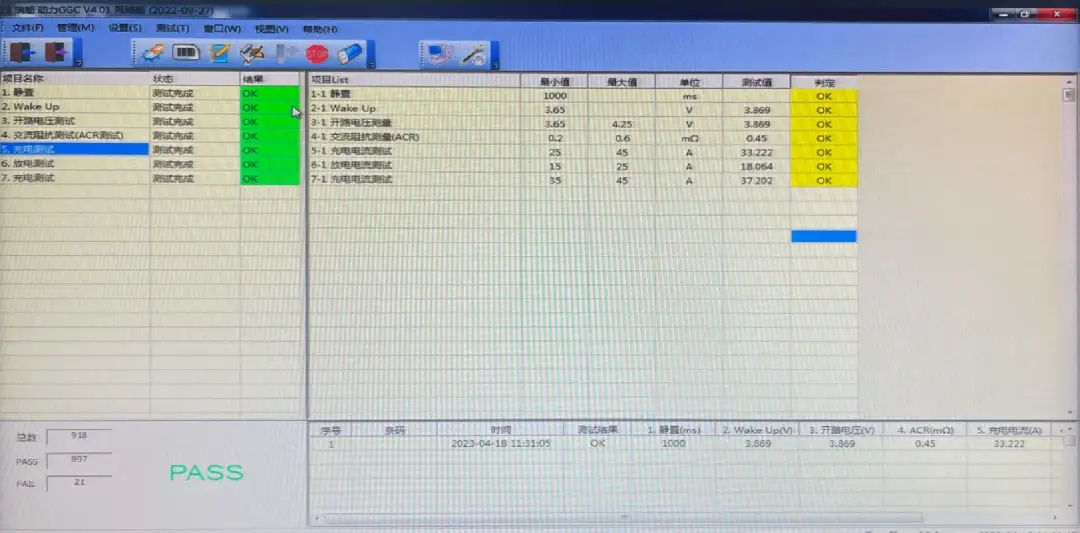

工厂在电池产线上实际测量电池参数。
测得电池开路电压为3.869V，交流阻抗为0.45mΩ，充电电流和放电电流等所有参数均通过测试，与产品描述相符。

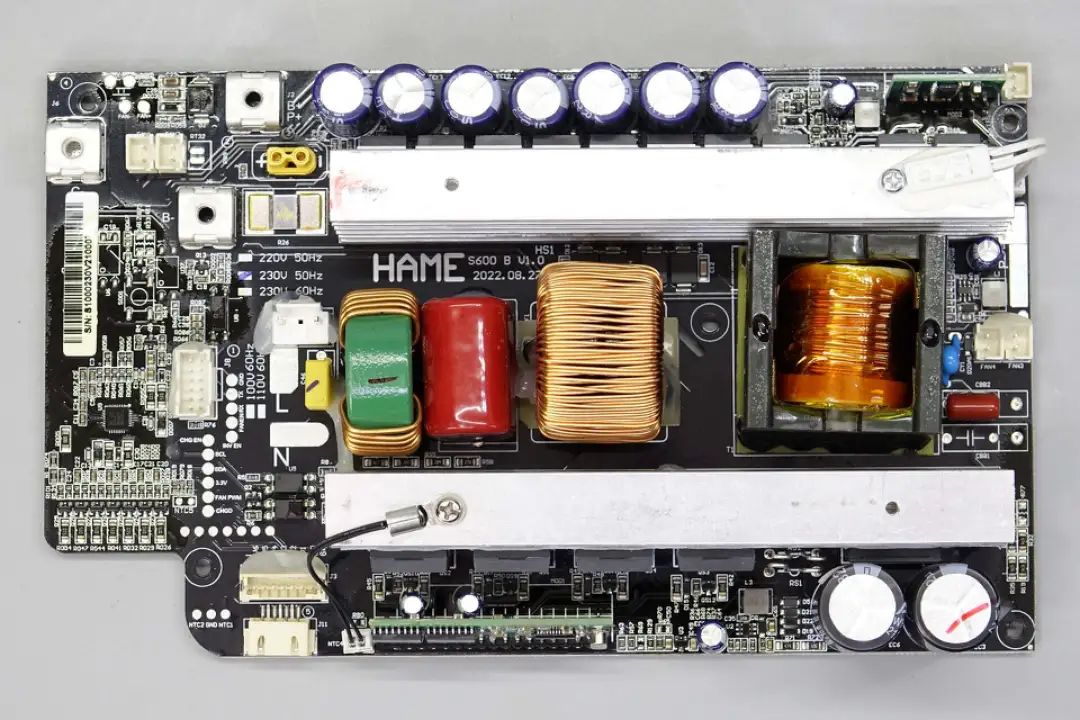

逆变模块一览，电池保护电路也集成在逆变模块上。在逆变模块顶部焊接输入滤波电容和初级开关管散热片，下方散热片焊接输出调制开关管和整流桥，右下角焊接高压滤波电容，在两片散热片之间焊接变压器，滤波电感和滤波电容等元件。
在PCBA模块正面还标注了输出规格，支持100/110/220/230V，50/60Hz可选。

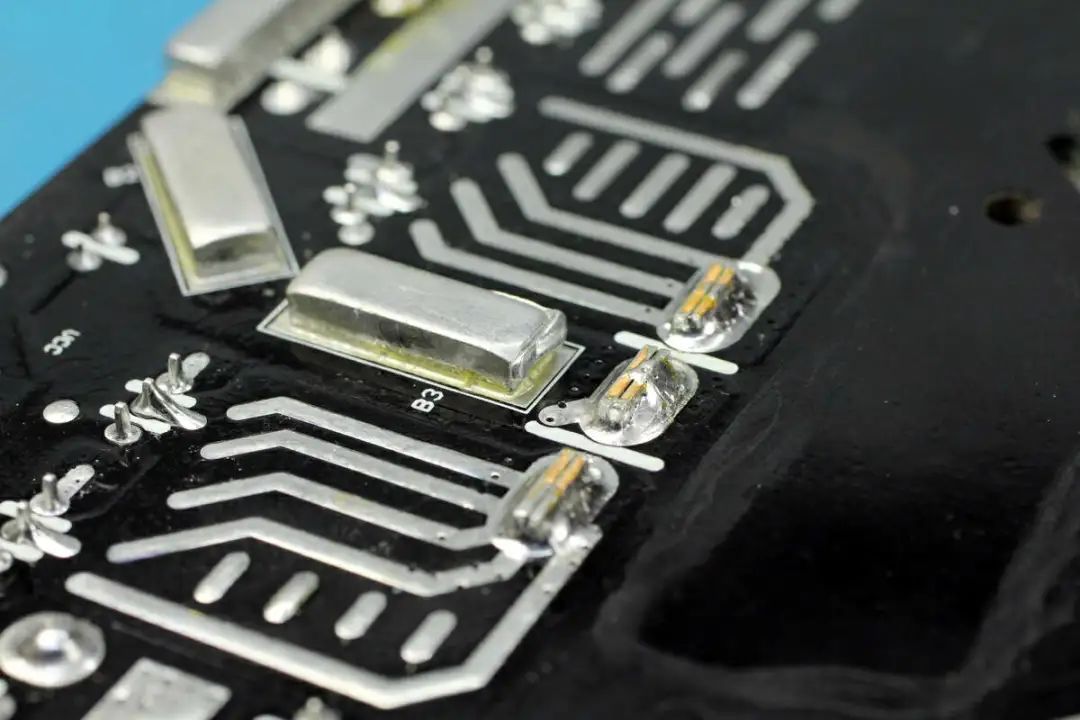

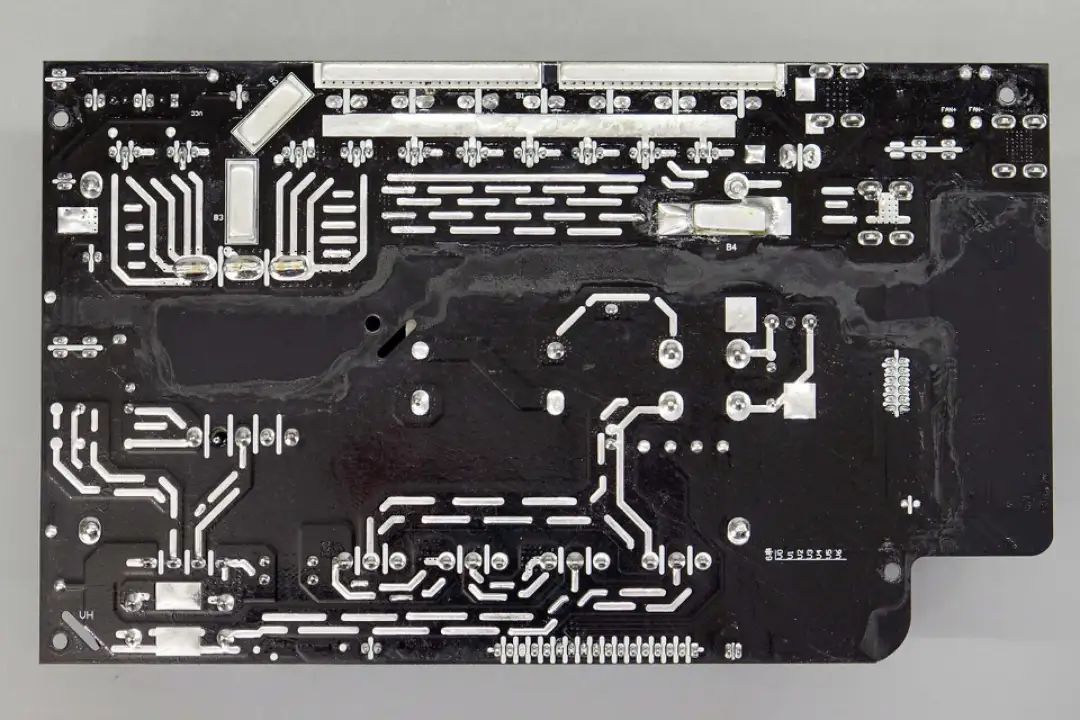

PCBA模块背面焊接铜块增加载流量，背面走线露铜加锡降低电阻。

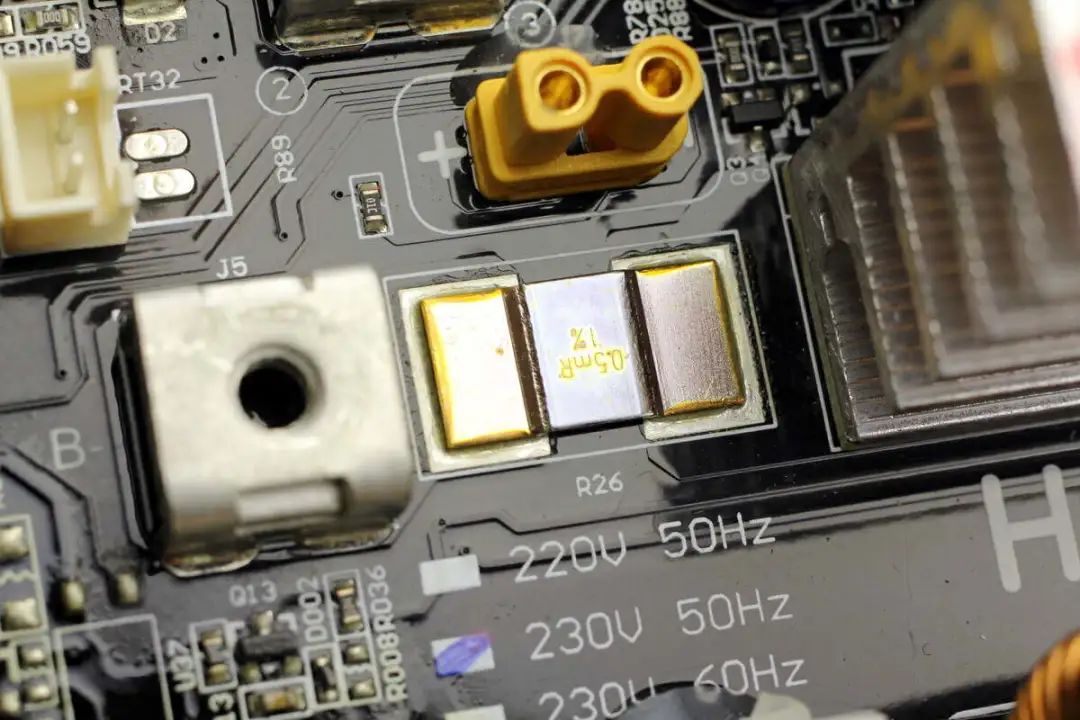

电池组负极螺丝接线柱与电流取样电阻特写。

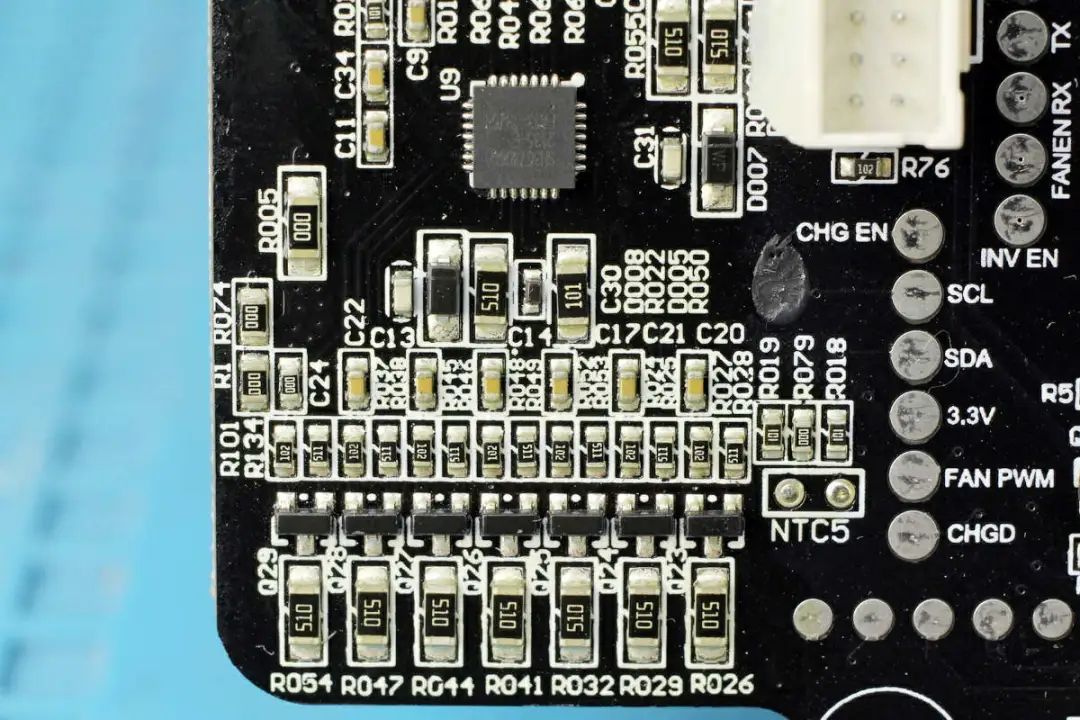

电池保护芯片与均衡电路特写。

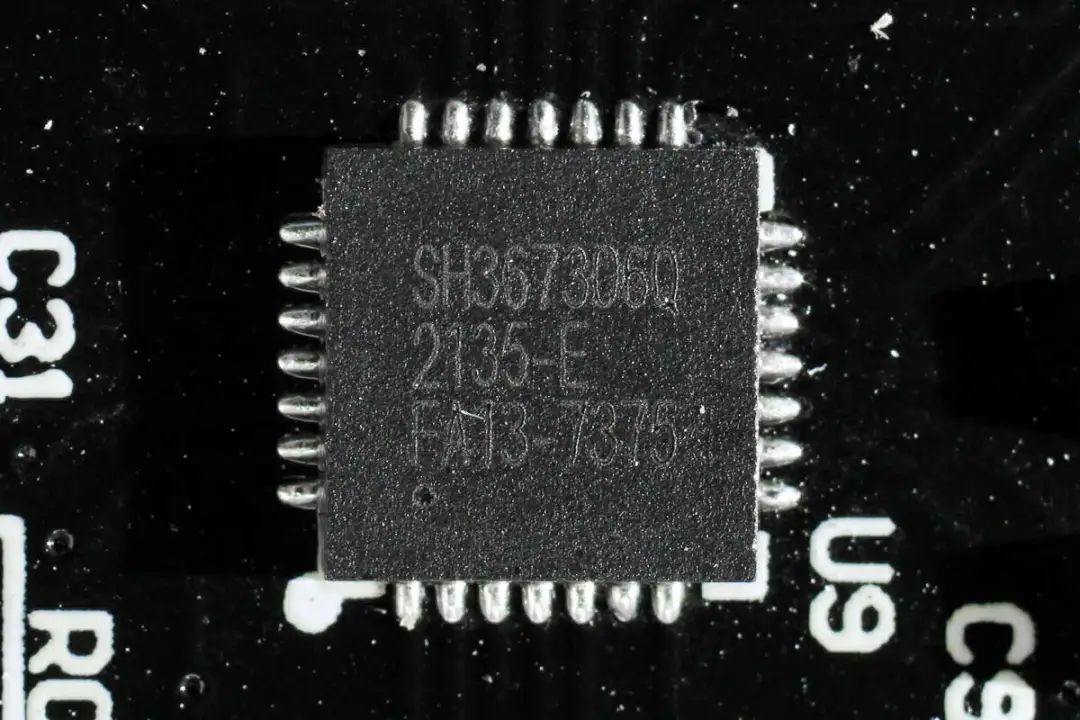

电池保护芯片来自中颖电子，型号SH367306，是一颗支持6-10串的锂电池保护用模拟前端芯片。芯片内部集成硬件过充电保护和硬件放电短路保护功能，集成充电器检测功能和负载检测功能。芯片内置的ADC用于电芯和电池组电压以及电流采集，并且支持电池温度采集，内置通信接口用于电池组通信。

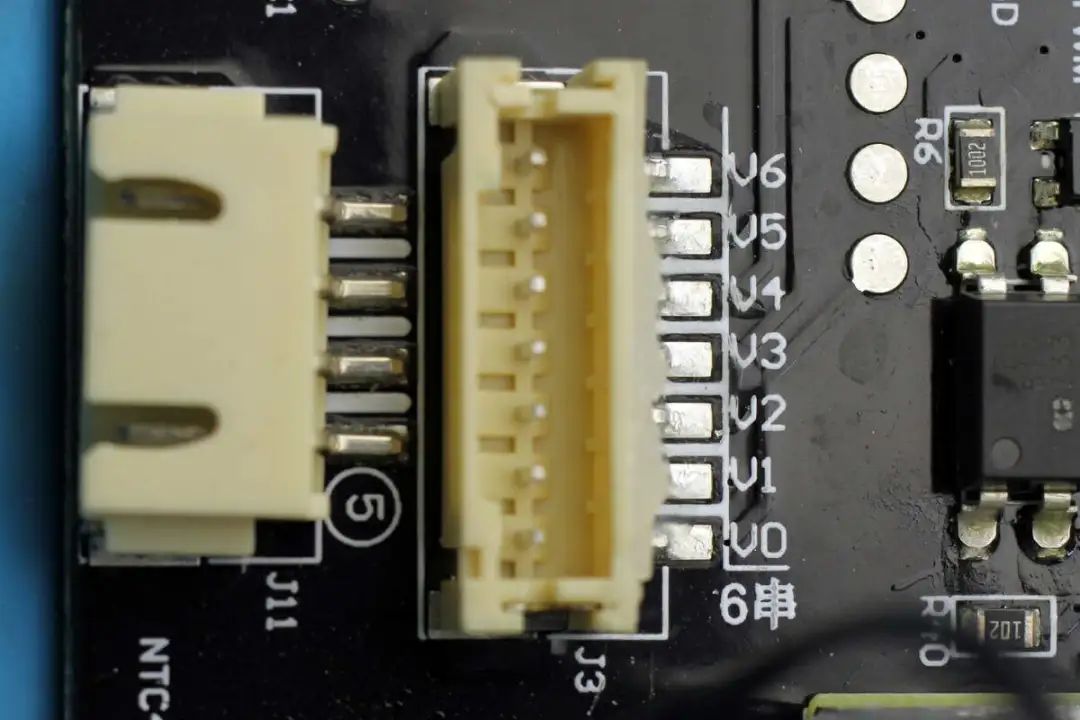

连接器连接电池单体电压采集线，用于电池组中每一节电池电压采集和均衡功能。

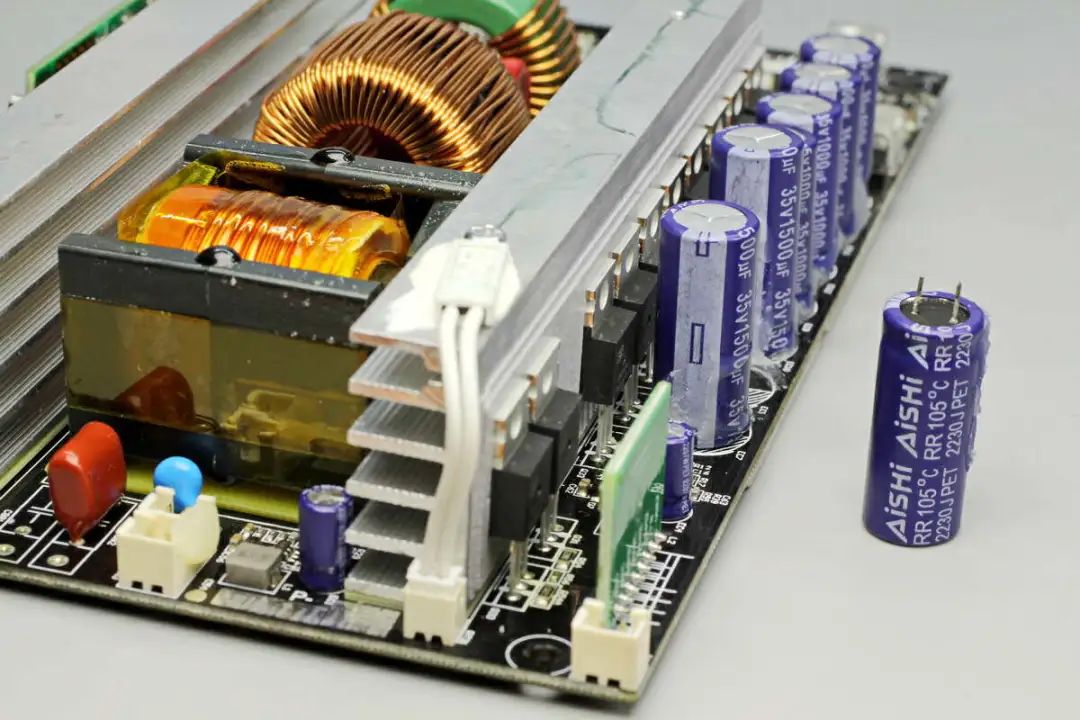

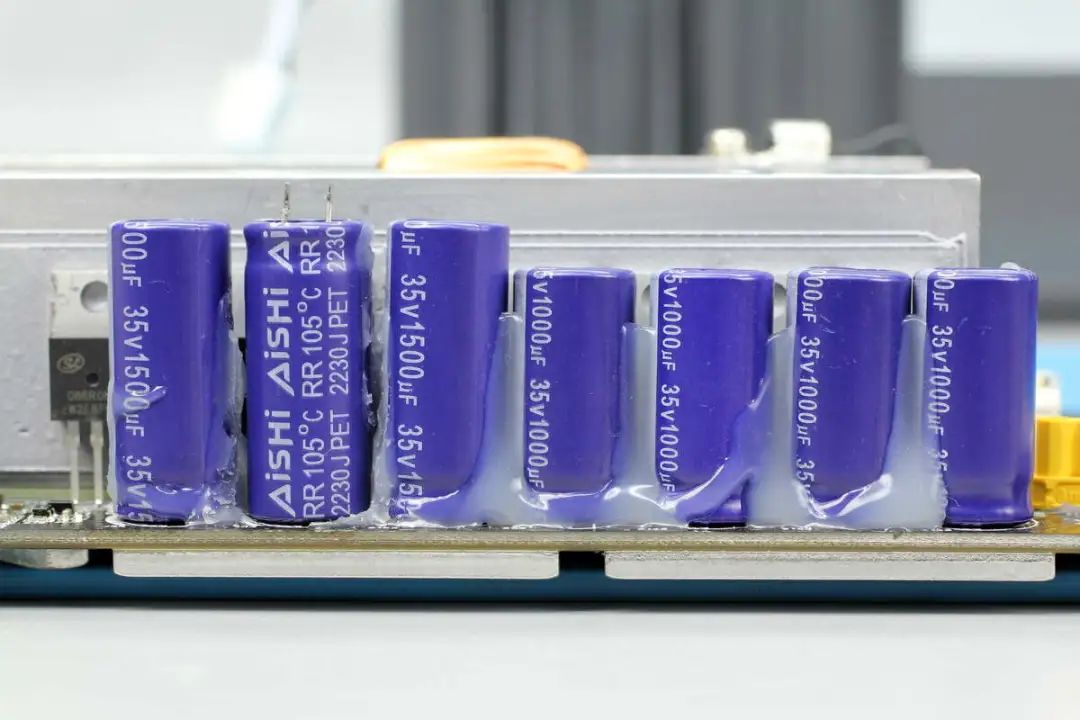

逆变器输入端共采用七颗电解电容并联，来自艾华，其中三颗规格为35V1500μF，另外四颗规格为35V1000μF。

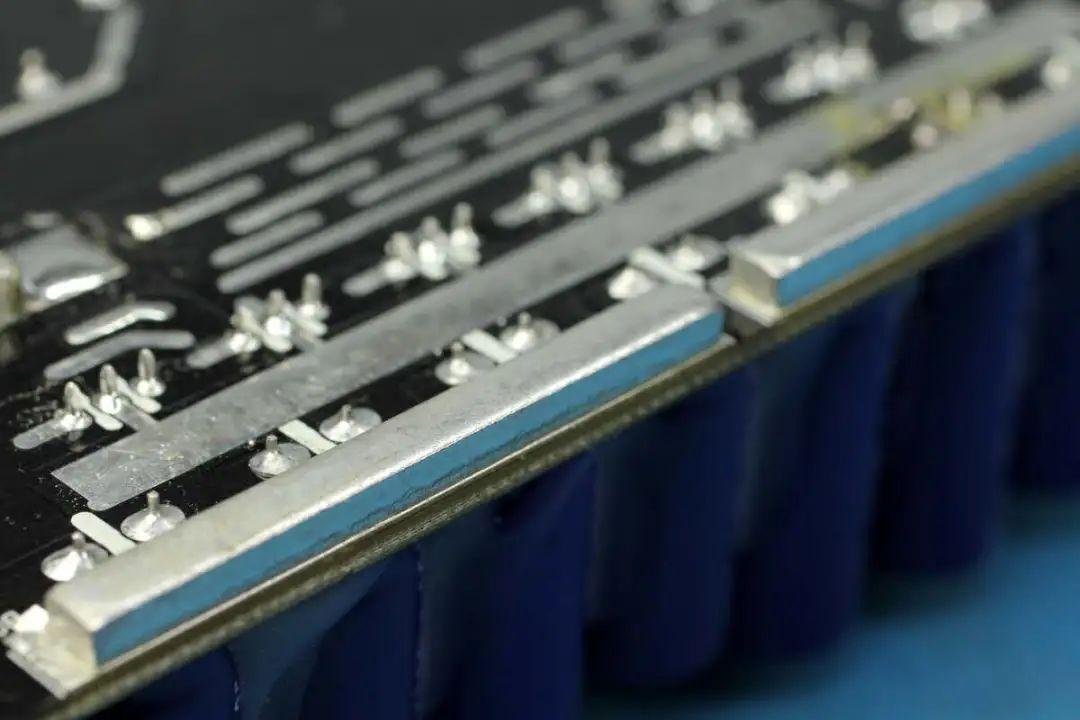

PCBA背面焊接载流条特写。
在初级侧的散热片上固定10颗MOS管，在散热片上还固定温度开关用于过热保护。

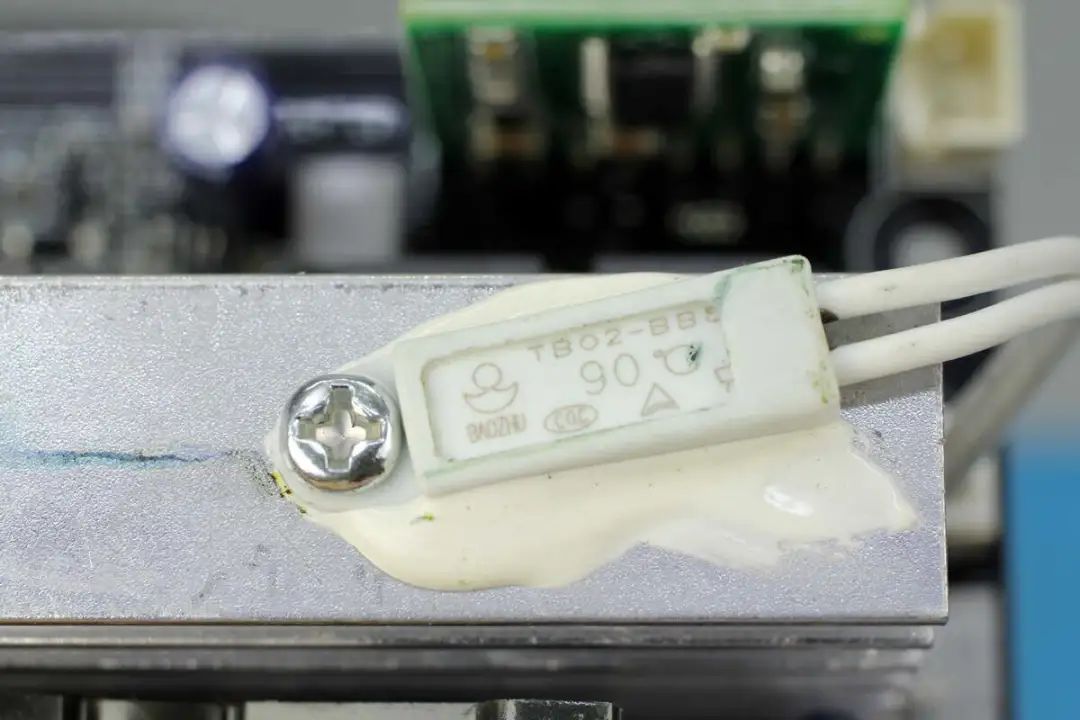

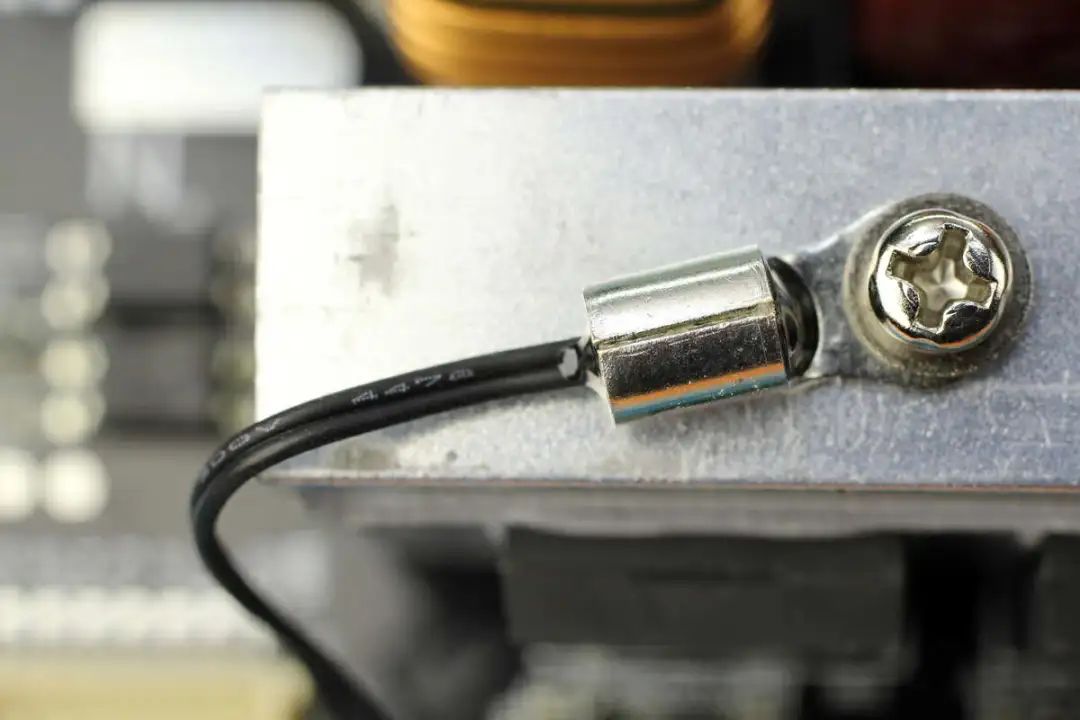

散热片上固定的热保护器来自宝珠电器，型号TB02，动作温度90℃，用于过热保护。

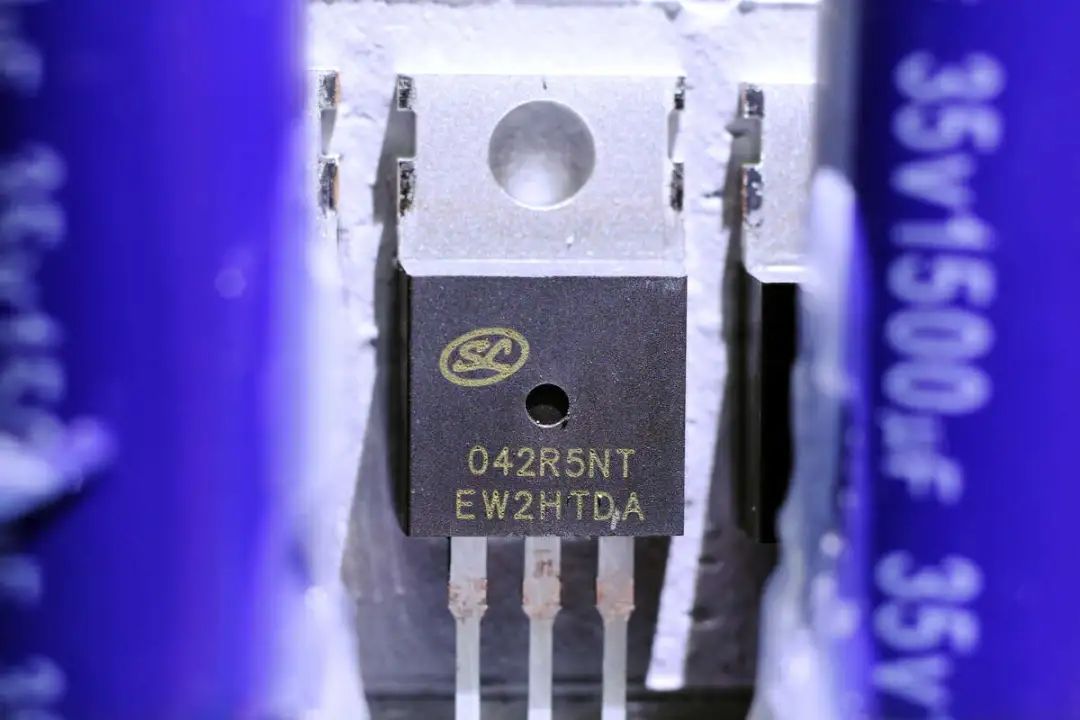

锂电池放电保护管来自士兰微，型号SVT042R5NT，是一颗耐压40V的NMOS，导阻1.8mΩ，采用TO220封装。

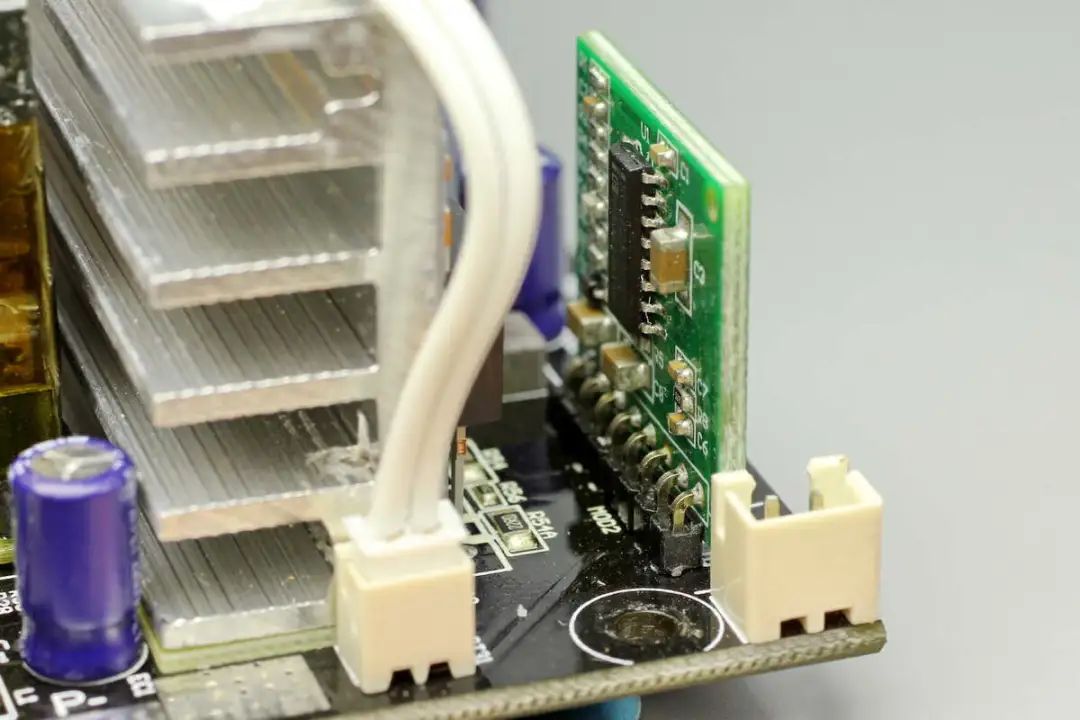

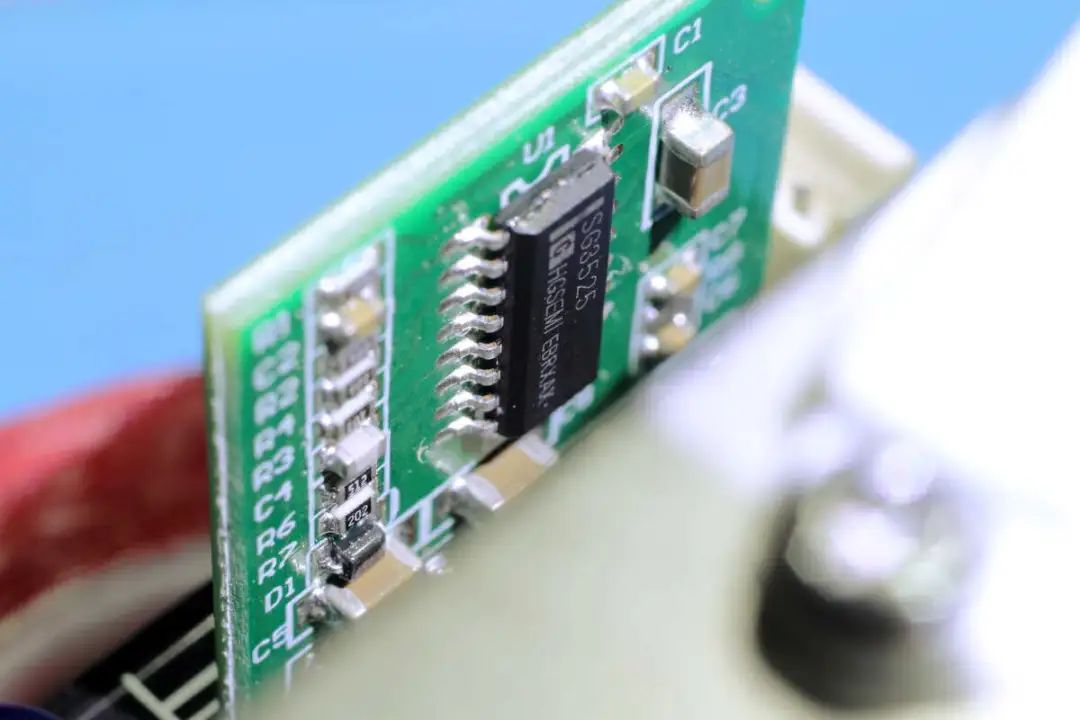

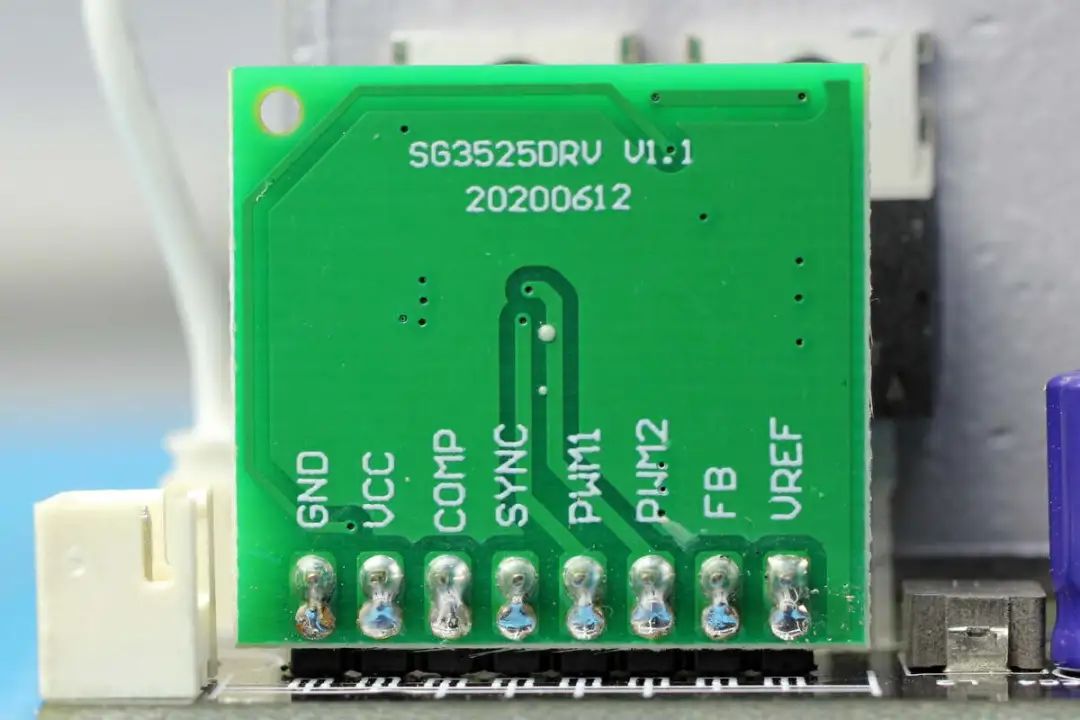

逆变升压由独立的小板控制，由背面的丝印得知，采用SG3525驱动芯片。
小板背面焊接驱动芯片。
SG3525来自华冠电子，用于升压控制。

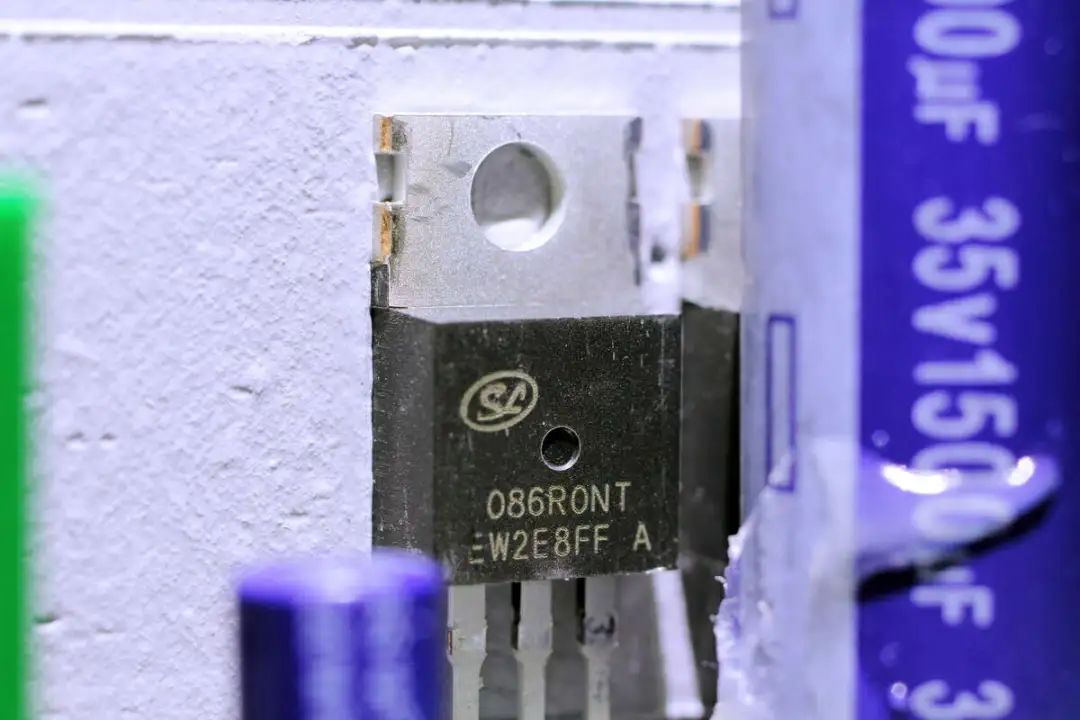

用于逆变升压的MOS管来自士兰微，型号SVG086R0NT，是一颗耐压80V的NMOS，导阻5mΩ，两颗并联，共使用四颗。

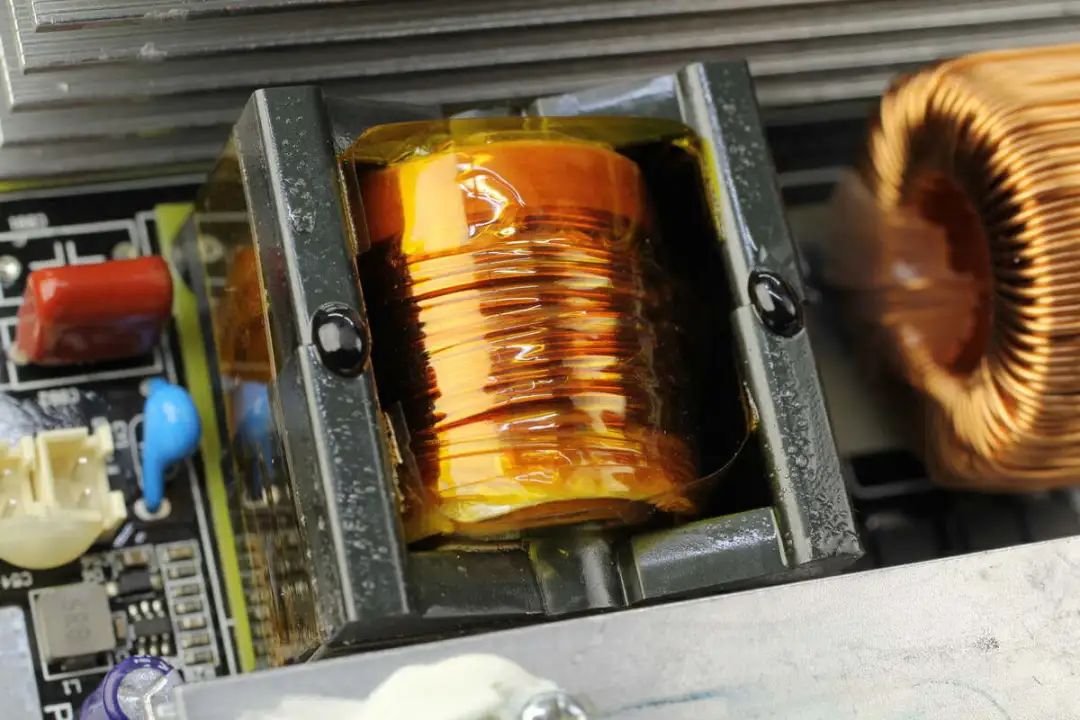

升压变压器特写，底部垫玻纤板绝缘。
变压器初级采用铜带绕组。

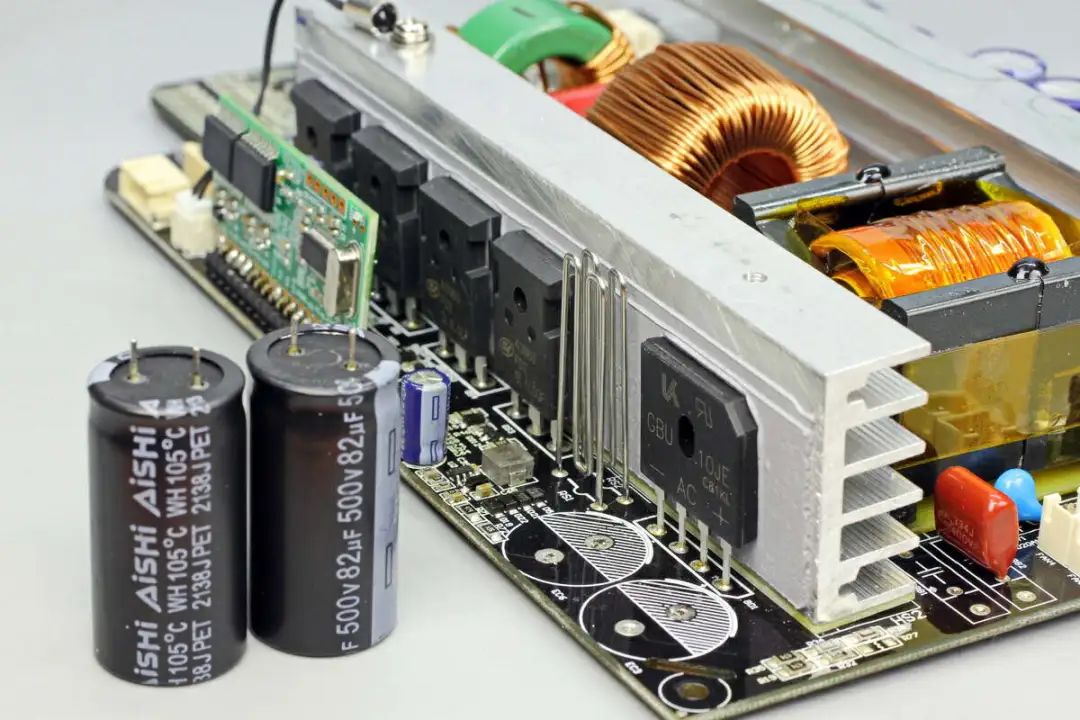

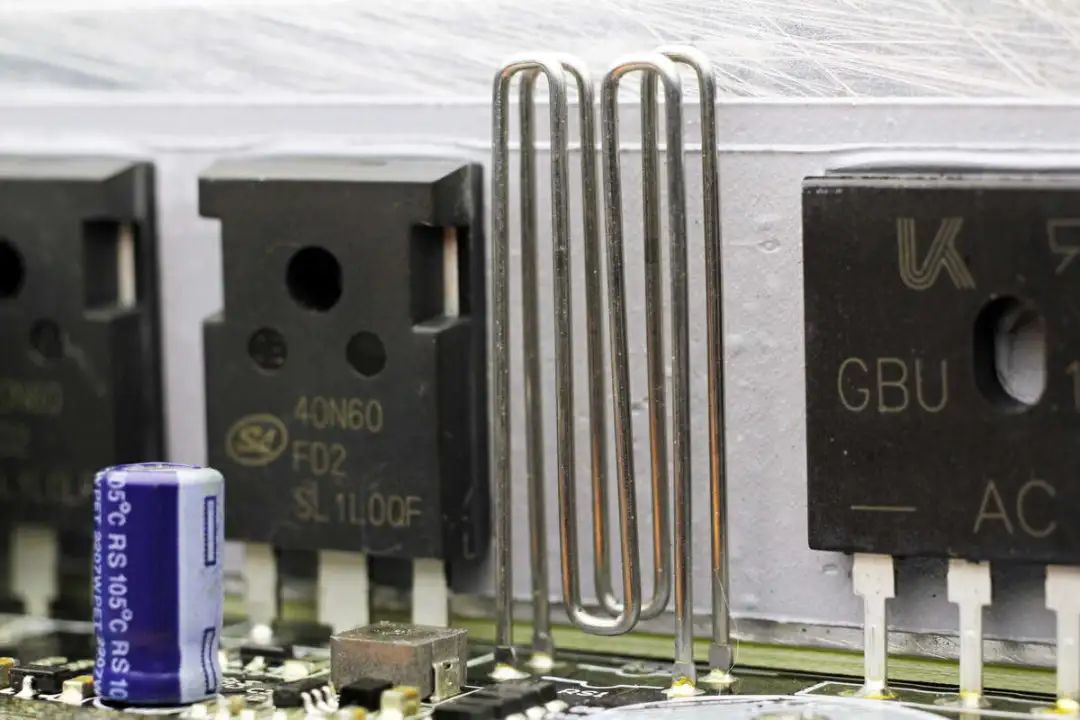

拆下两颗高压滤波电容，在散热片上固定四颗IGBT和整流桥。

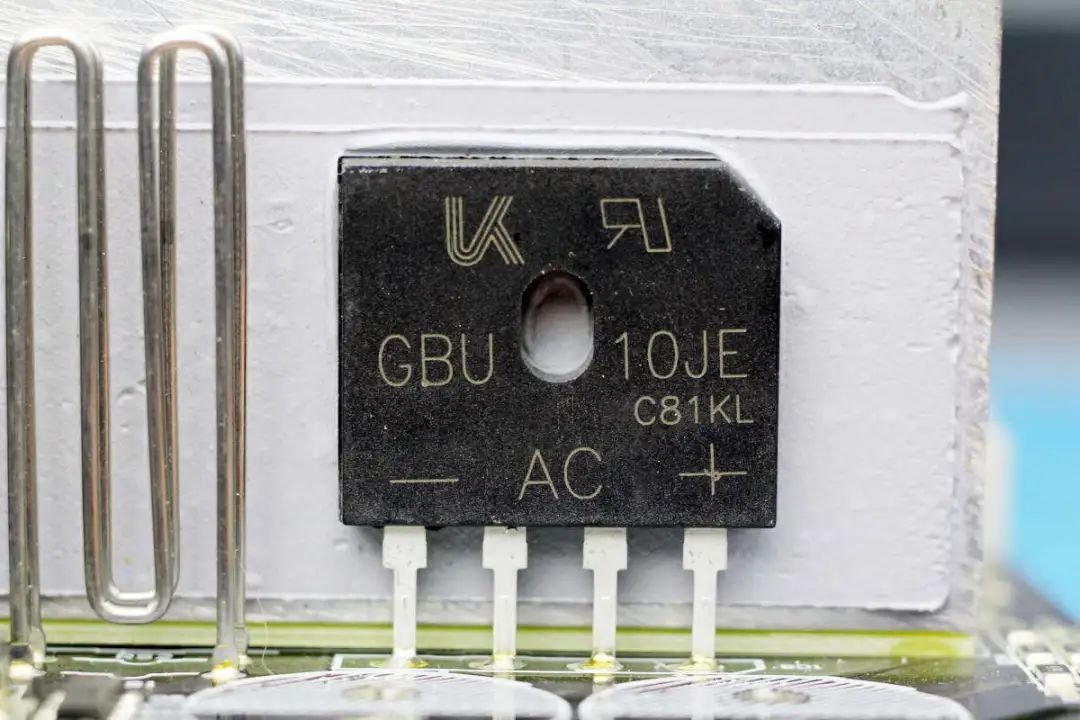

整流桥型号为GBU10JE，用于逆变输出整流。

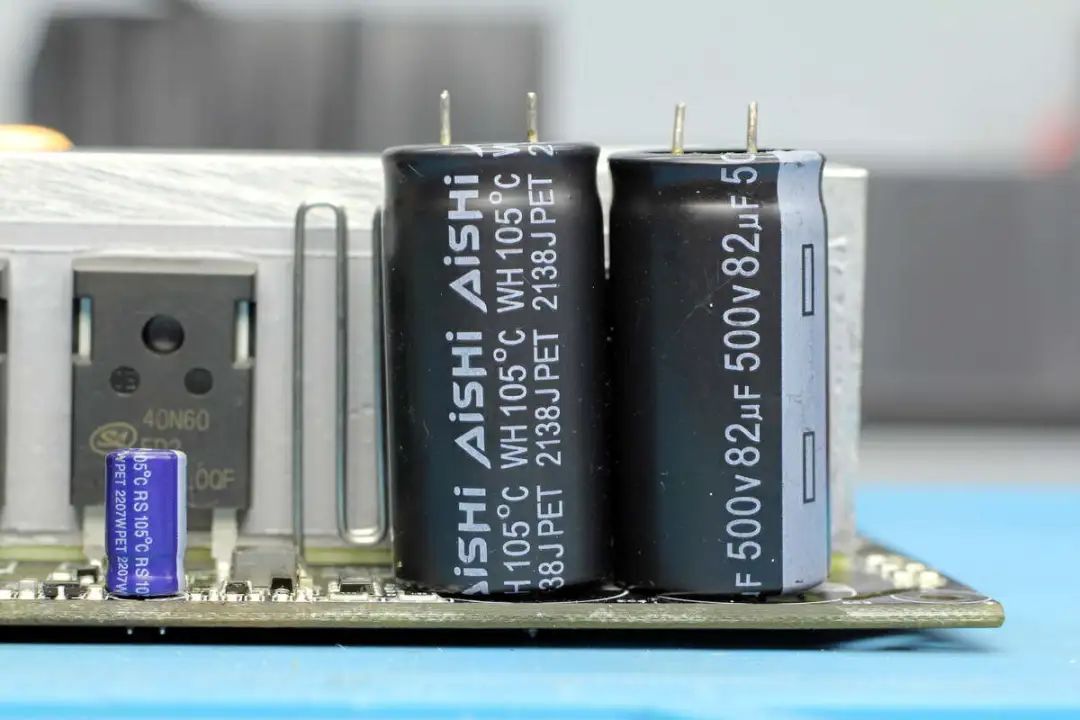

两颗高压滤波电容来自艾华，规格为500V82μF，用于逆变输出直流电压滤波。
用于检测输出电流的取样电阻，两只并联。

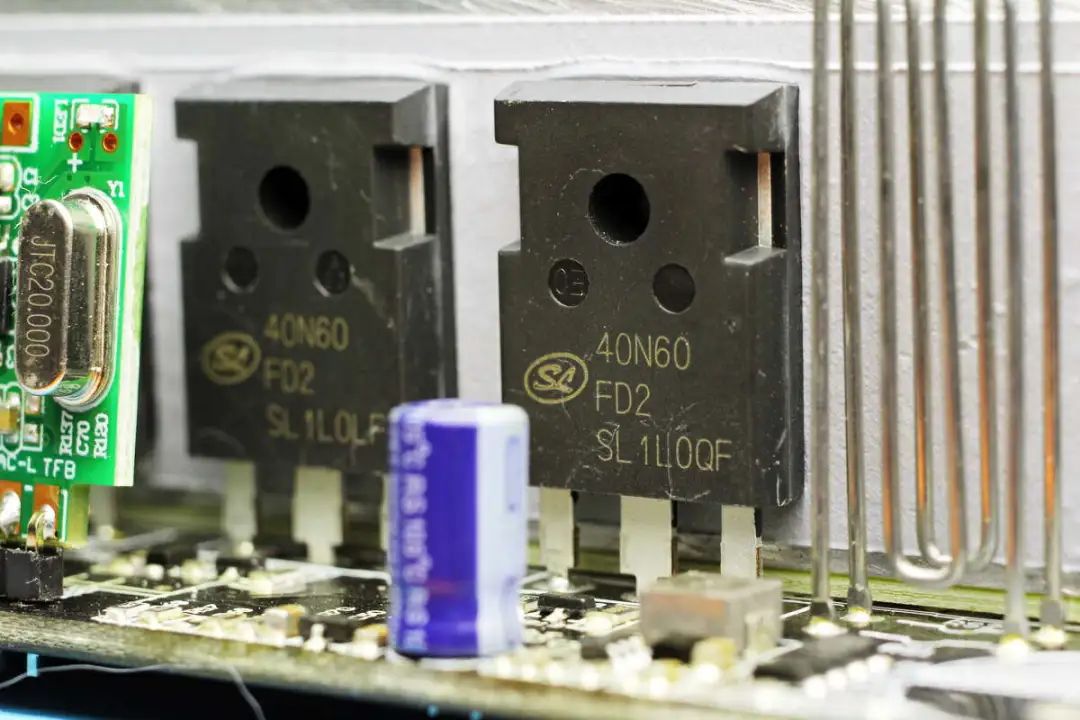

四颗IGBT用于输出调制，来自士兰微，型号SGT40N60FDP7，是一颗40A 600V的IGBT，工作频率为10-60KHz，采用TO247封装。
散热片上方固定一颗热敏电阻，用于检测温度，进行散热控制。

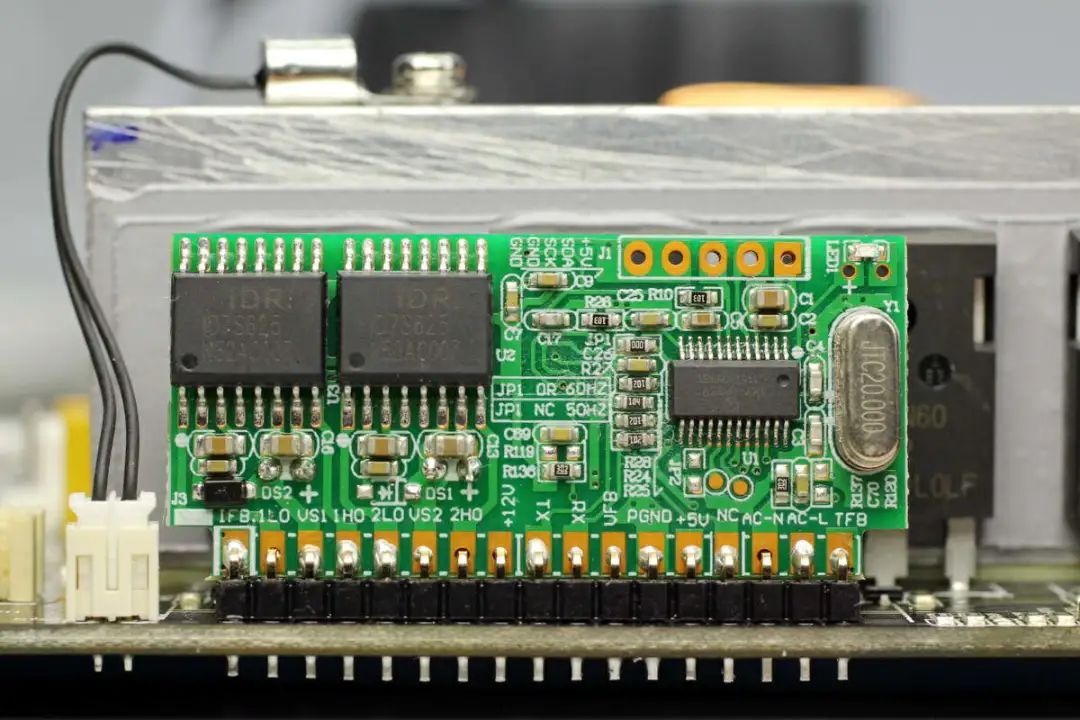

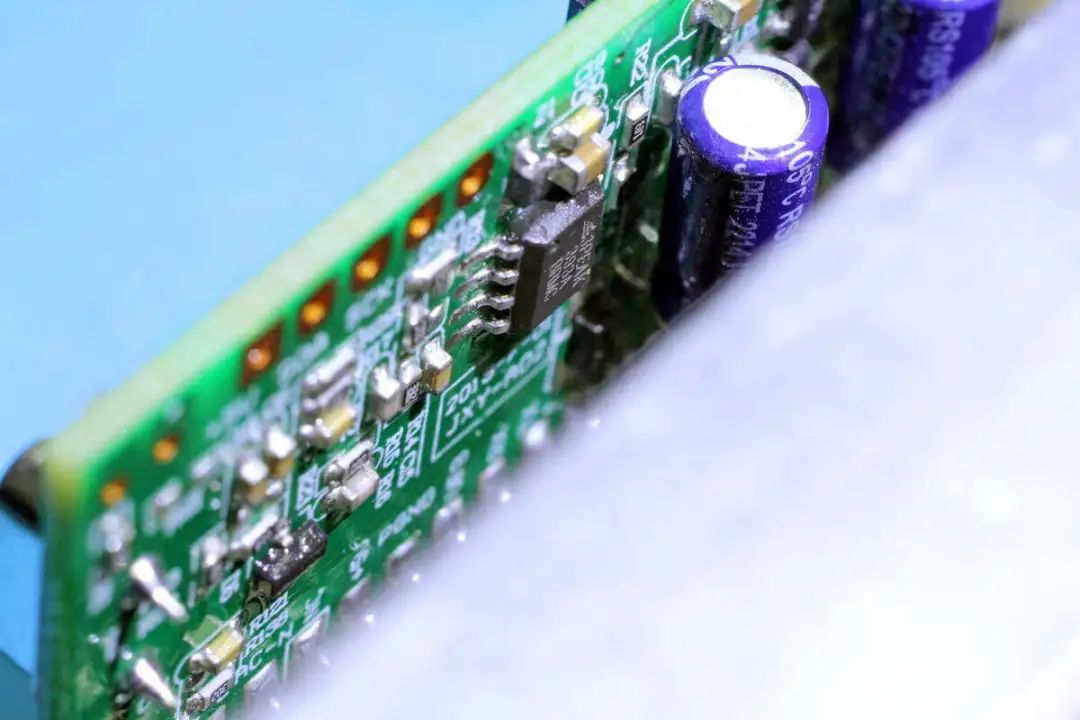

在外侧焊接一块小板，用于输出波形调制。

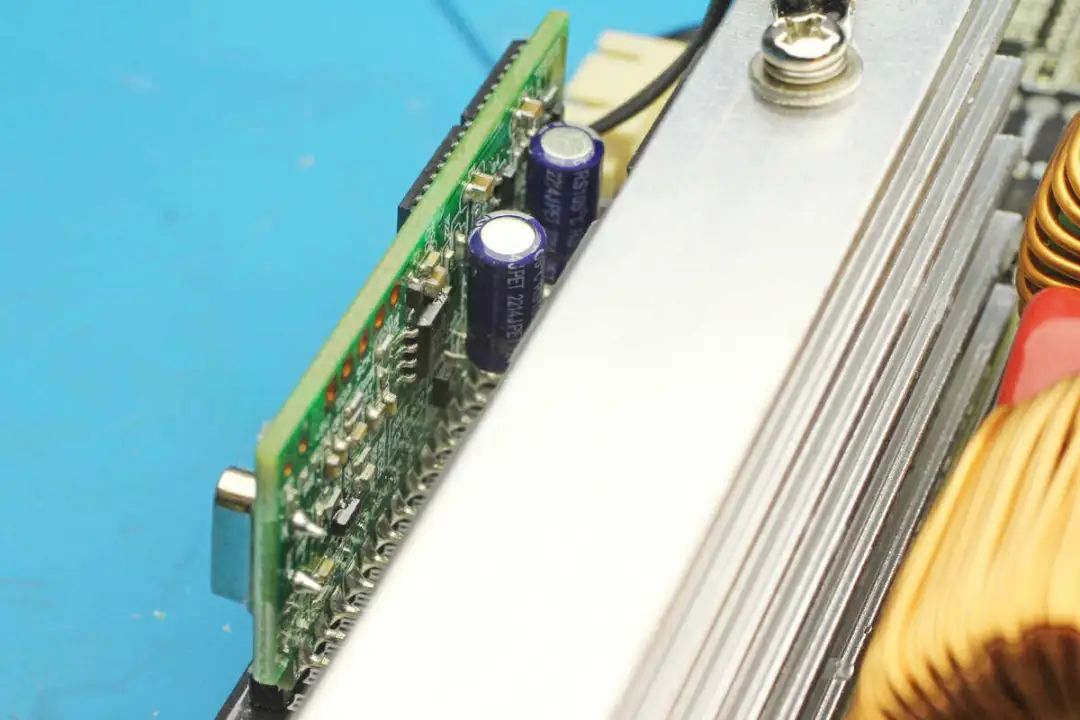

小板背面焊接电解电容滤波。

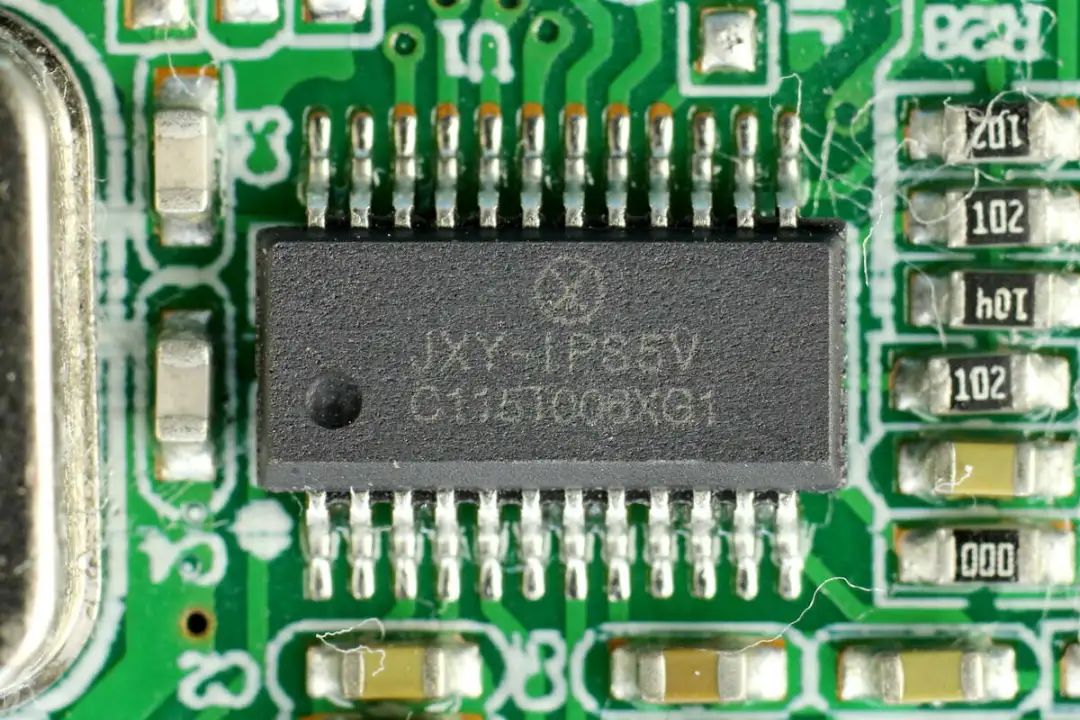

逆变输出调制芯片来自深圳市集芯源电子，型号JXY-IPS5V，是一颗8位高性能精简指令集的Flash单片机，用于SPWM驱动输出。

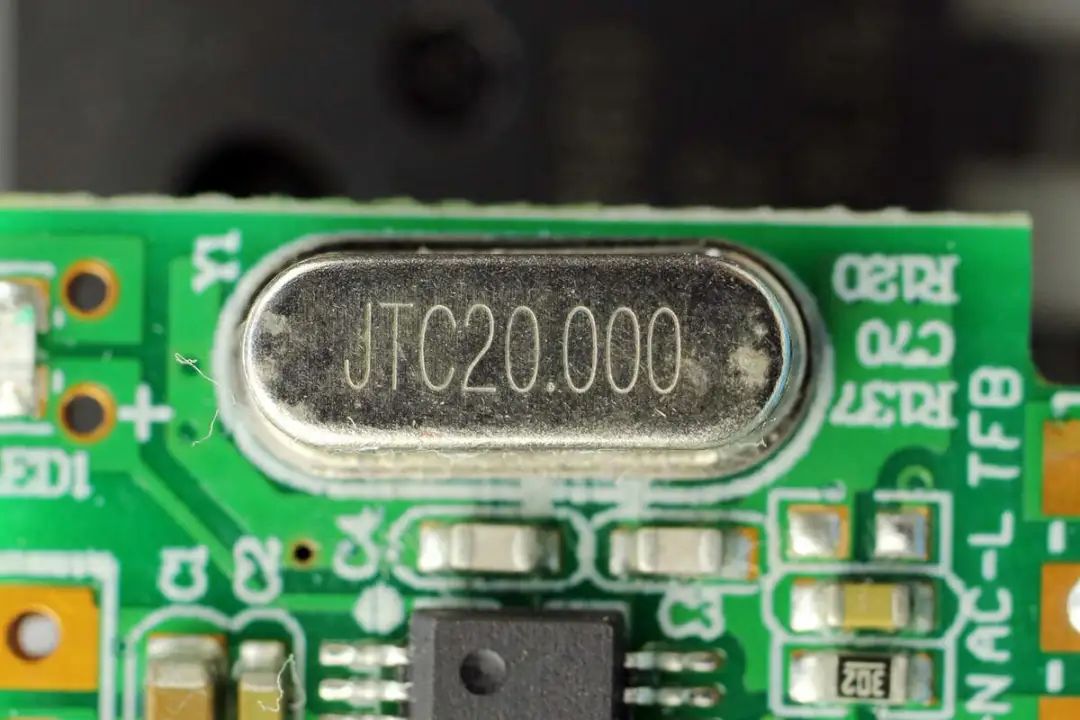

20.000MHz晶振为调制芯片提供时钟信号。

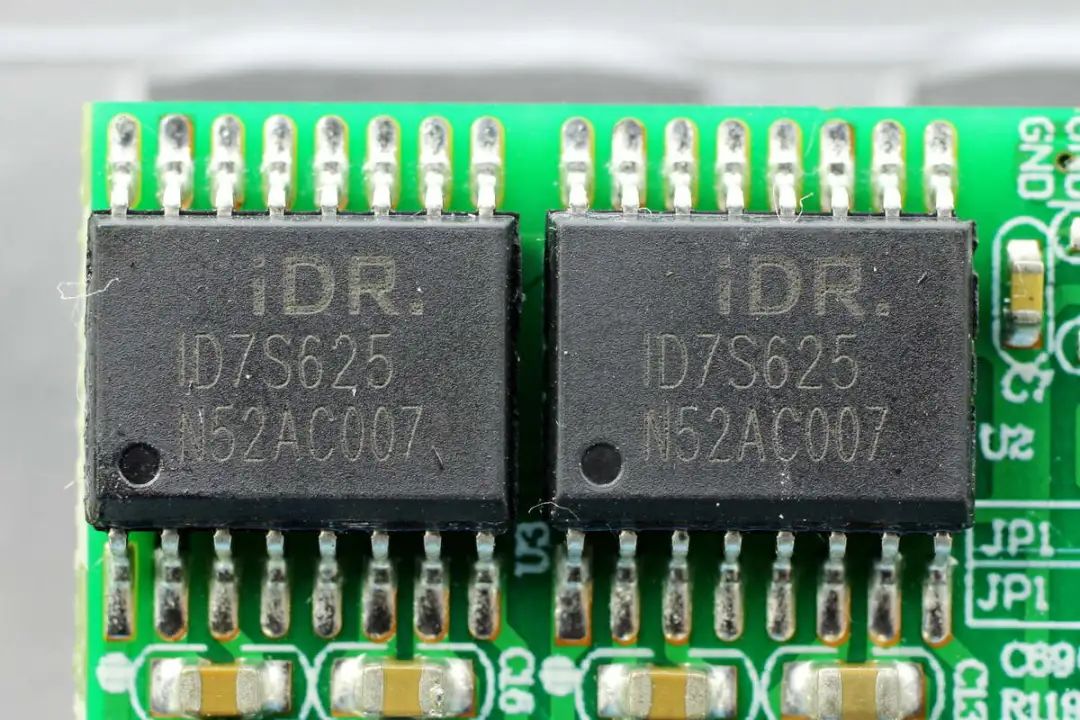

两颗驱动器芯片来自iDRIVER安趋，型号ID7S625，是一颗耐压600V的半桥驱动器，用于输出调制IGBT驱动。
在小板背面焊接一颗393A双路电压比较器。

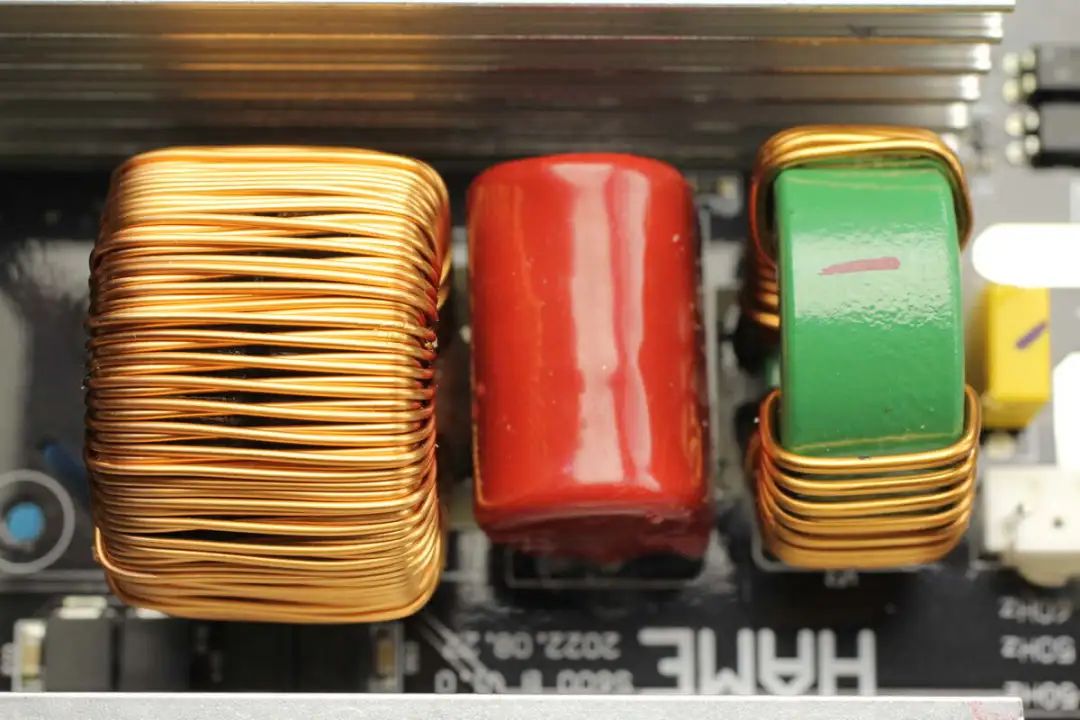

输出滤波电感和滤波电容特写。

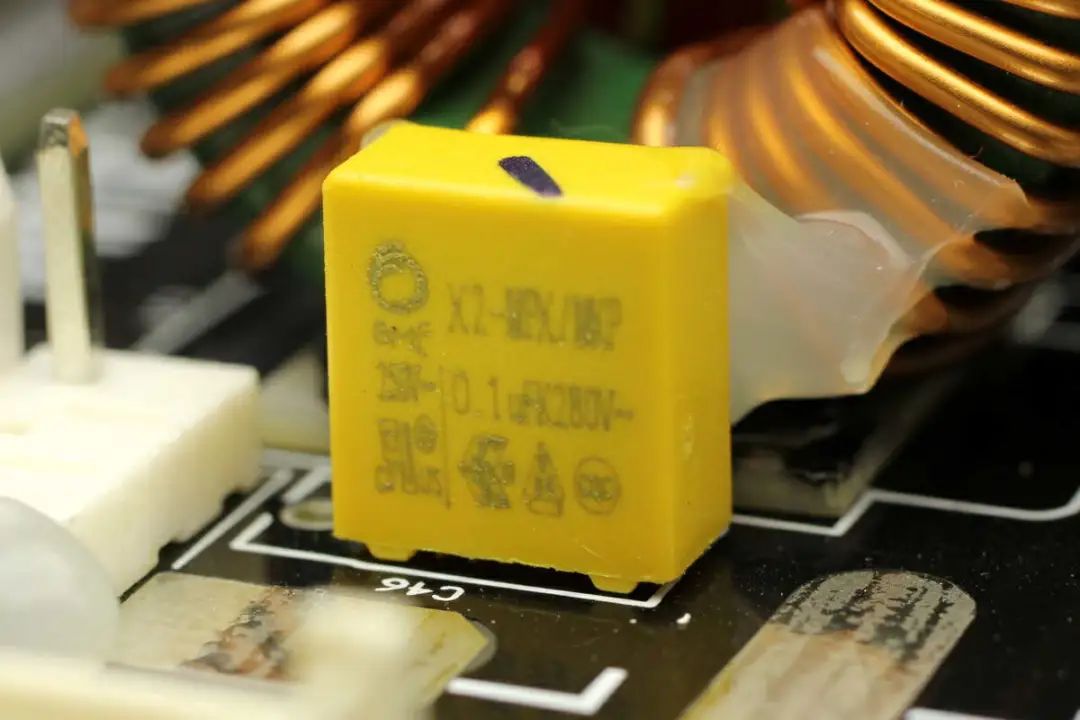

安规X2电容规格为0.1μF。

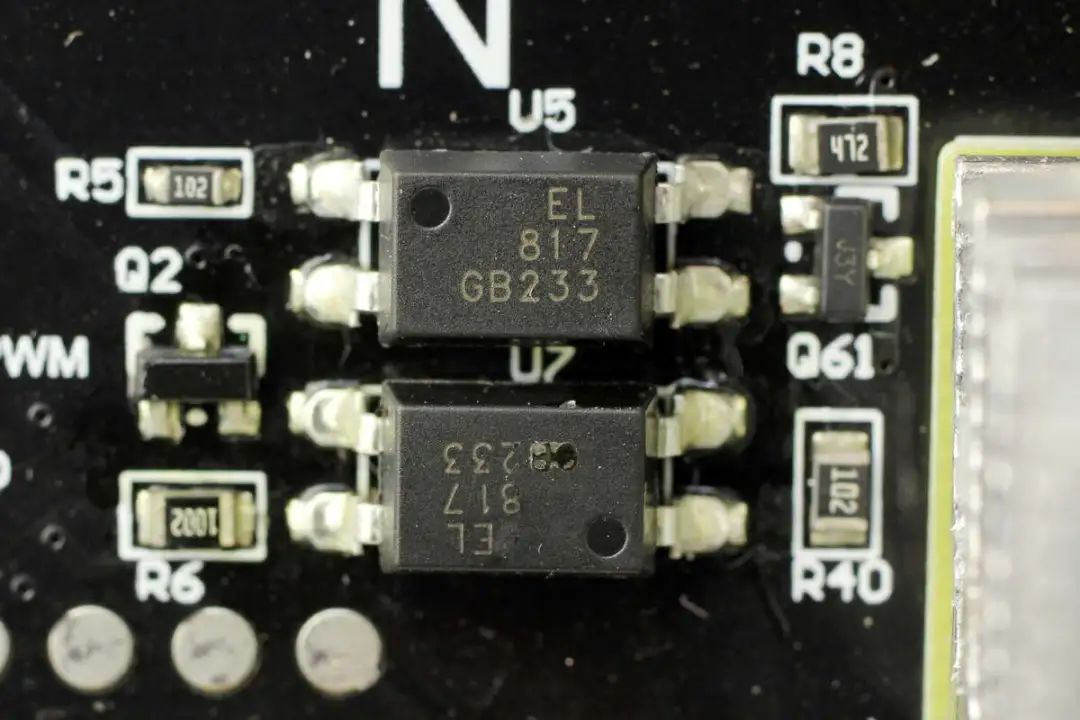

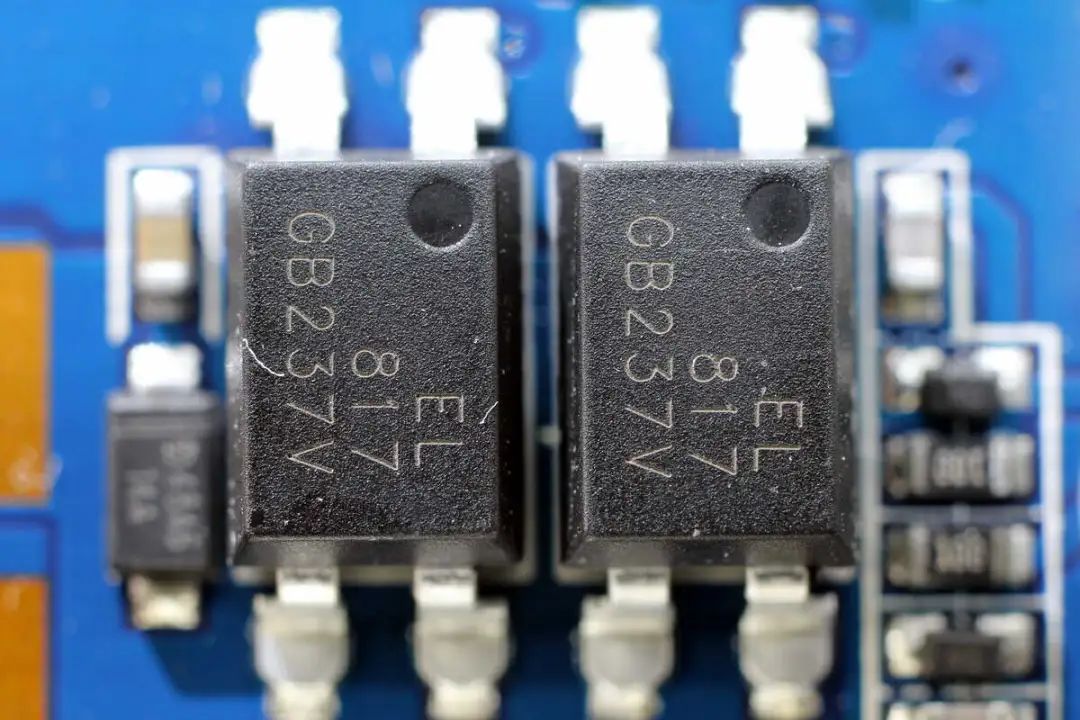

两颗EL817光耦用于电压反馈。

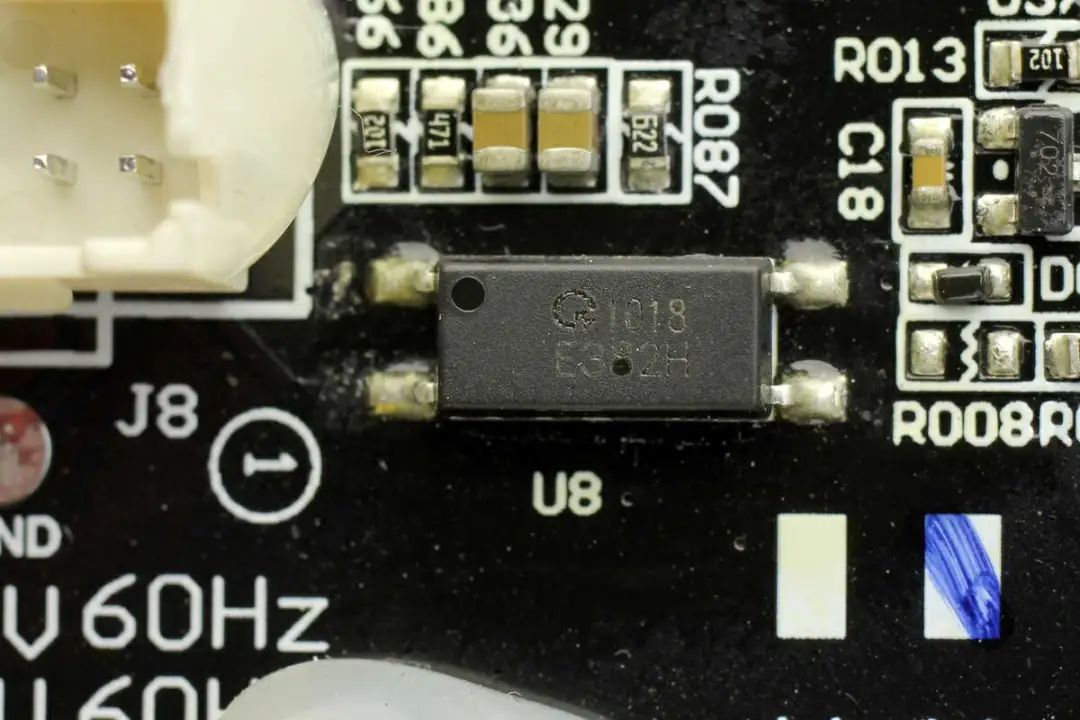

1018光耦用于电压反馈。

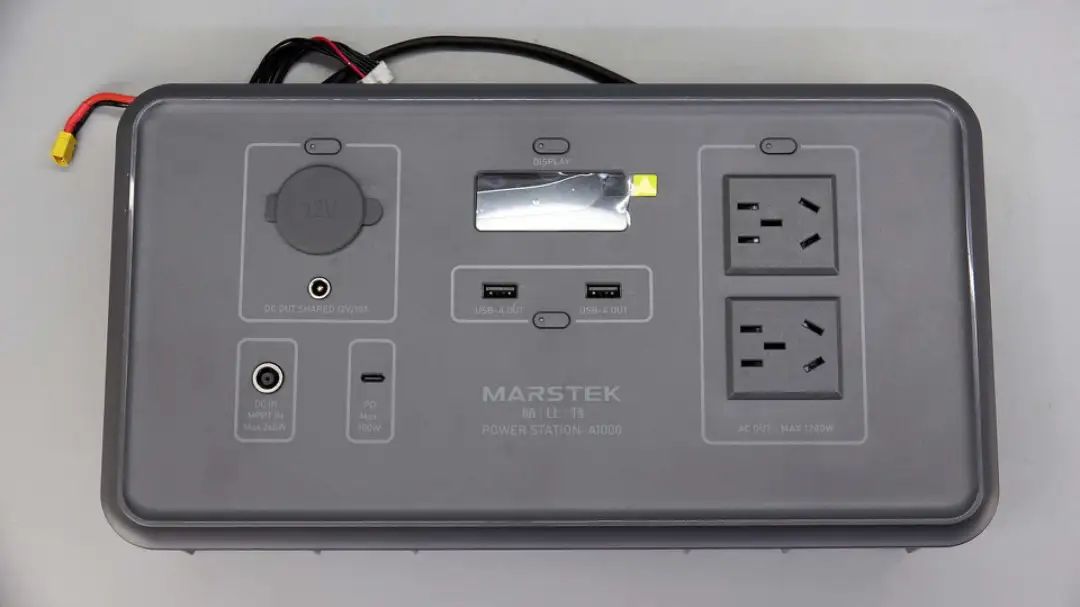

最后是侧面面板的拆解，面板左侧上方为12V直流输出，左下角为直流充电输入，在右侧为PD快充输出。中间为LED电量显示屏幕和USB-A充电接口，右侧为AC输出插座。
侧面面板内部为一块PCB，不同方框区域为独立功能。

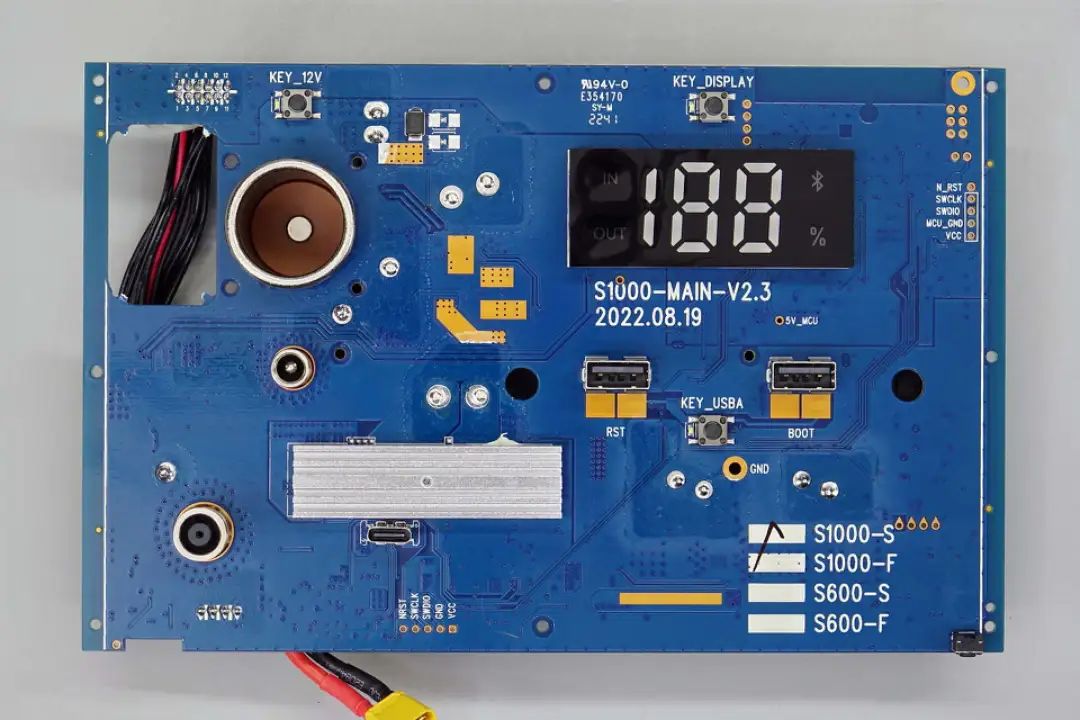

PCBA模块背面焊接车充点烟器接口，直流输入插座和直流输出插座，USB-C输出接口，USB-A输出接口和LED数码管。

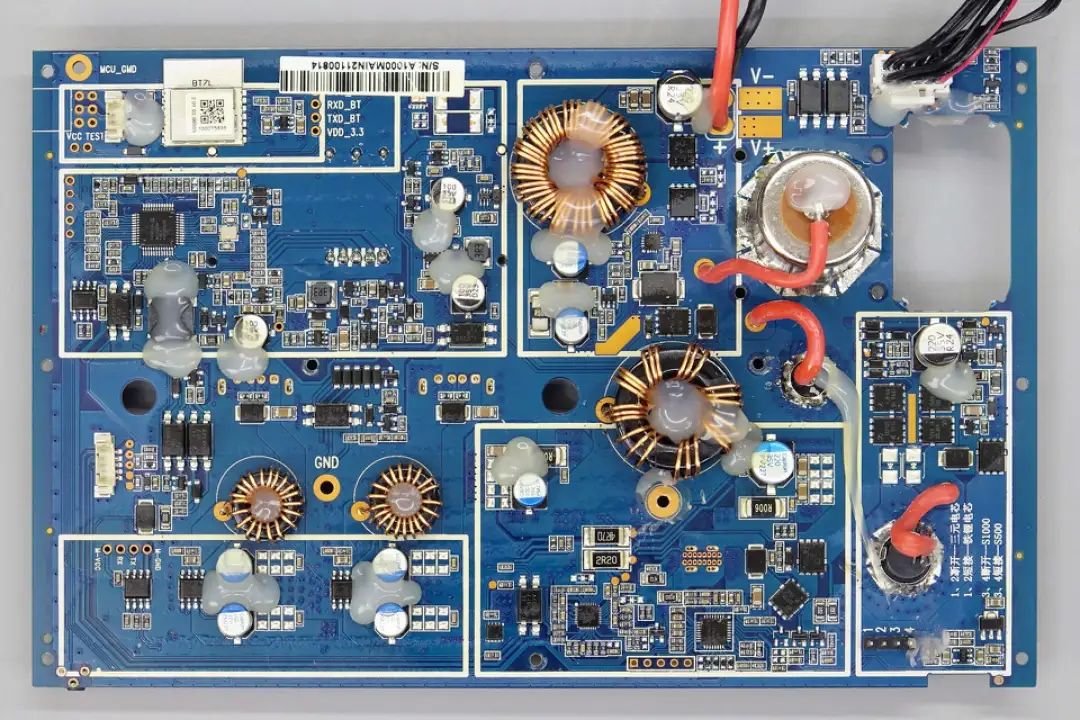

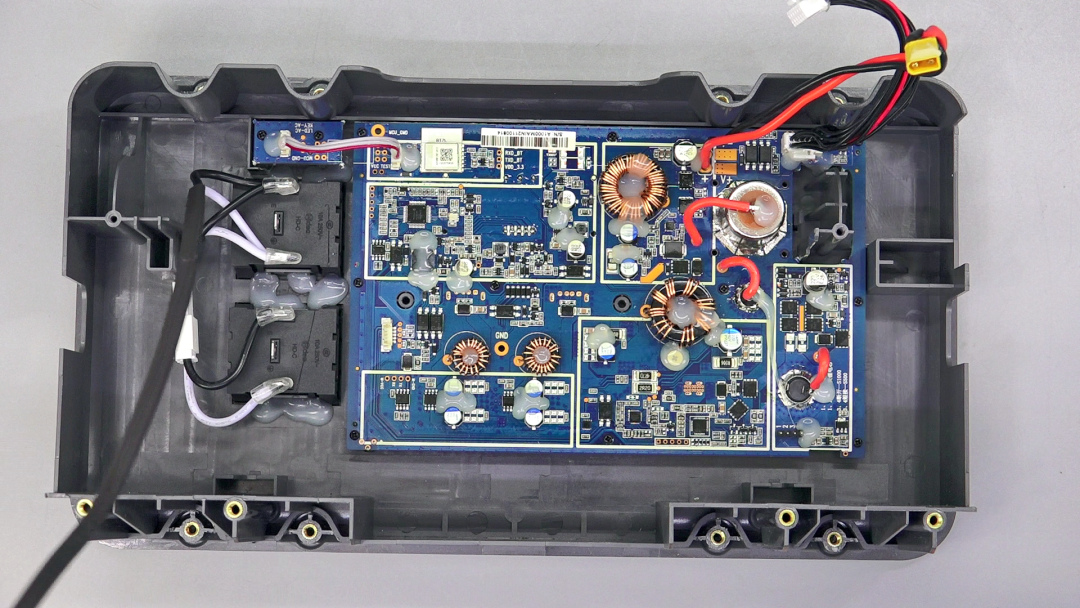

正面根据方框，左上角为无线通信模块，下方为主控MCU，用于LED数码管显示驱动，左侧下方为USB-A口降压电路。在右侧为USB-C口双向升降压电路，在上方为DC12V输出降压电路，右下角为充电输入电路，与USB-C接口共用升降压电路，用于为户外电源充电。

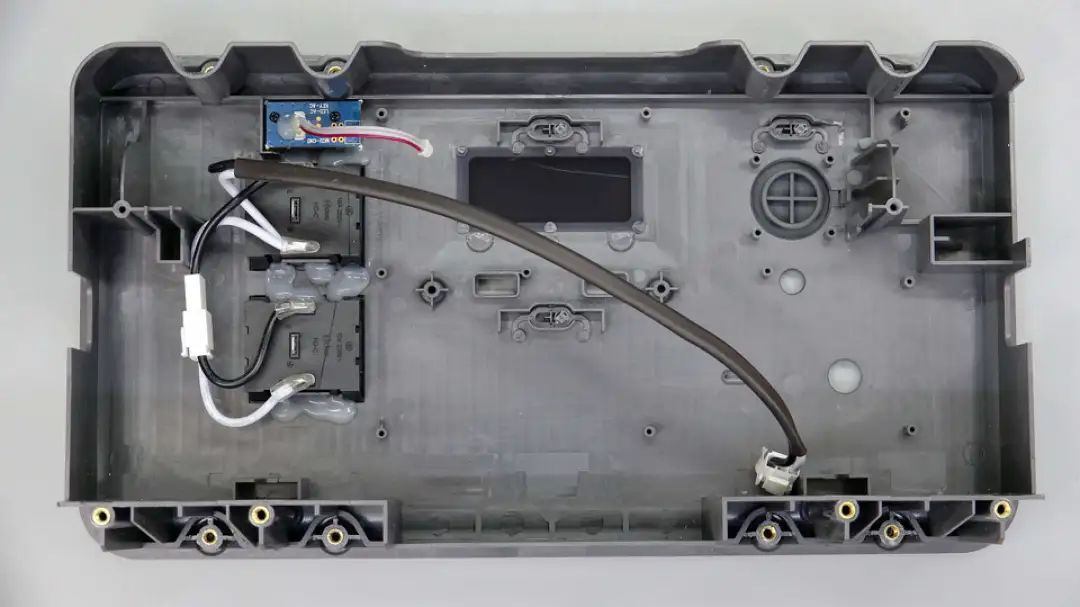

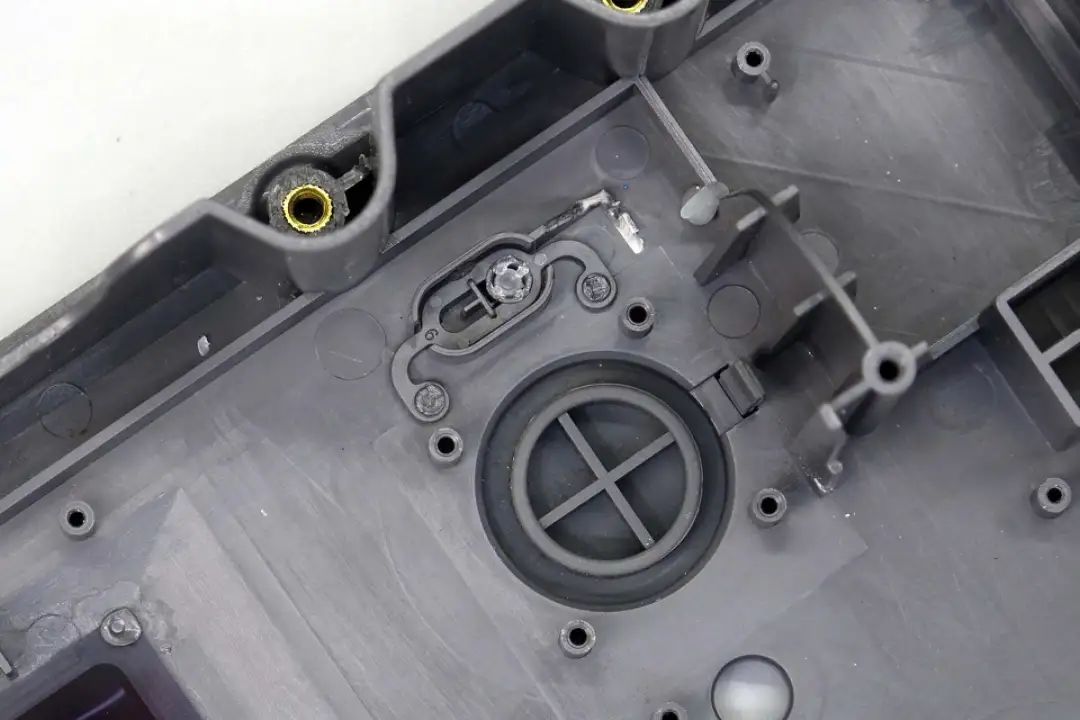

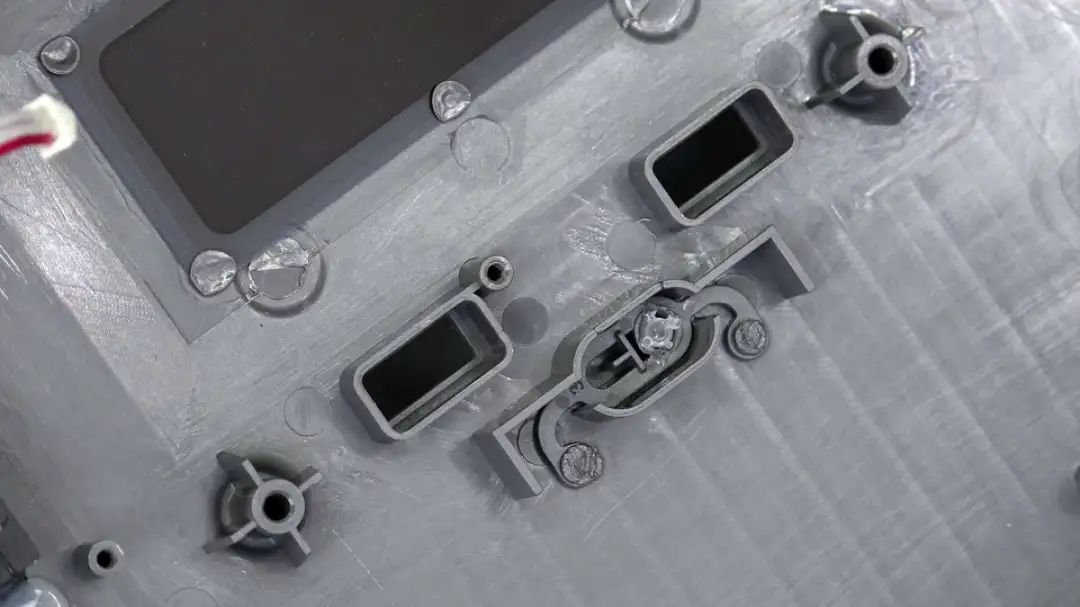

侧面盖板内部一览，盖板内部为对应的按键和接口开孔。

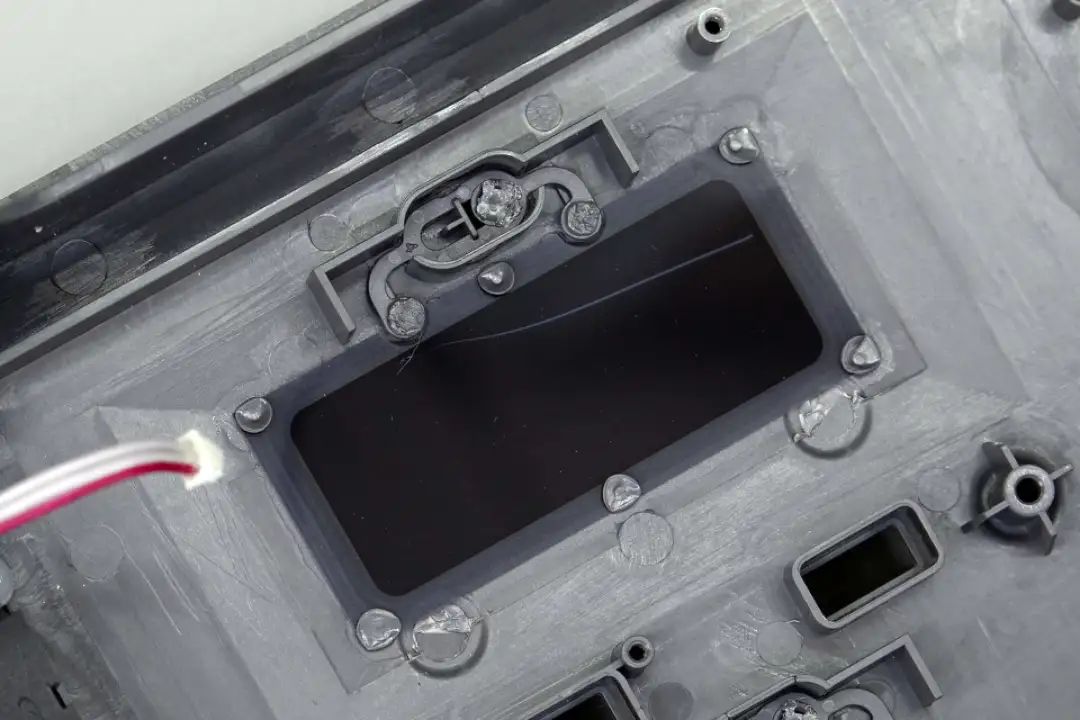

LED屏幕开孔特写。
USB-A接口及按键开孔特写。

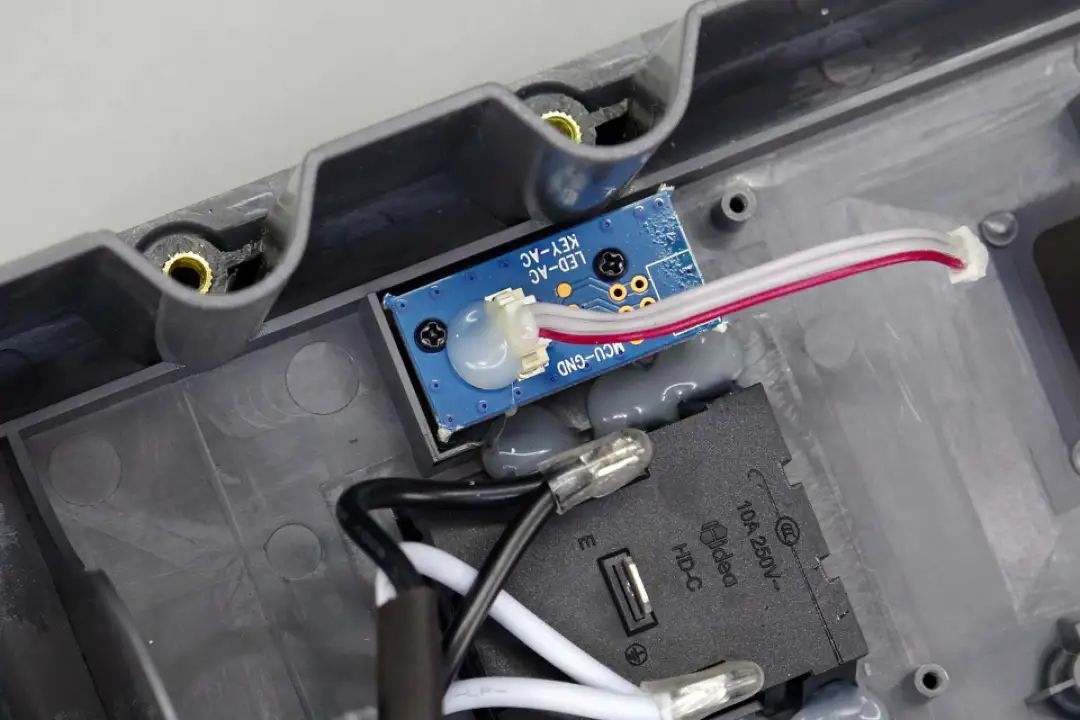

小板用于交流输出指示和开关控制。
对应DC输出的按键和点烟器开孔。

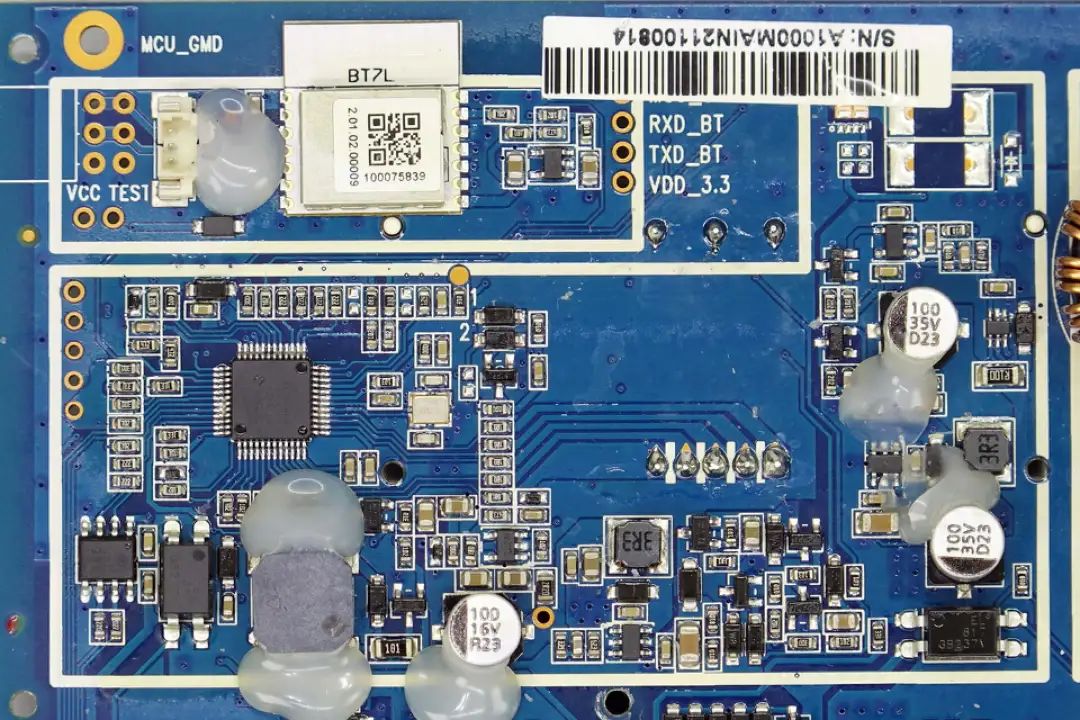

首先介绍左上角的无线通信模块和主控MCU电路部分。

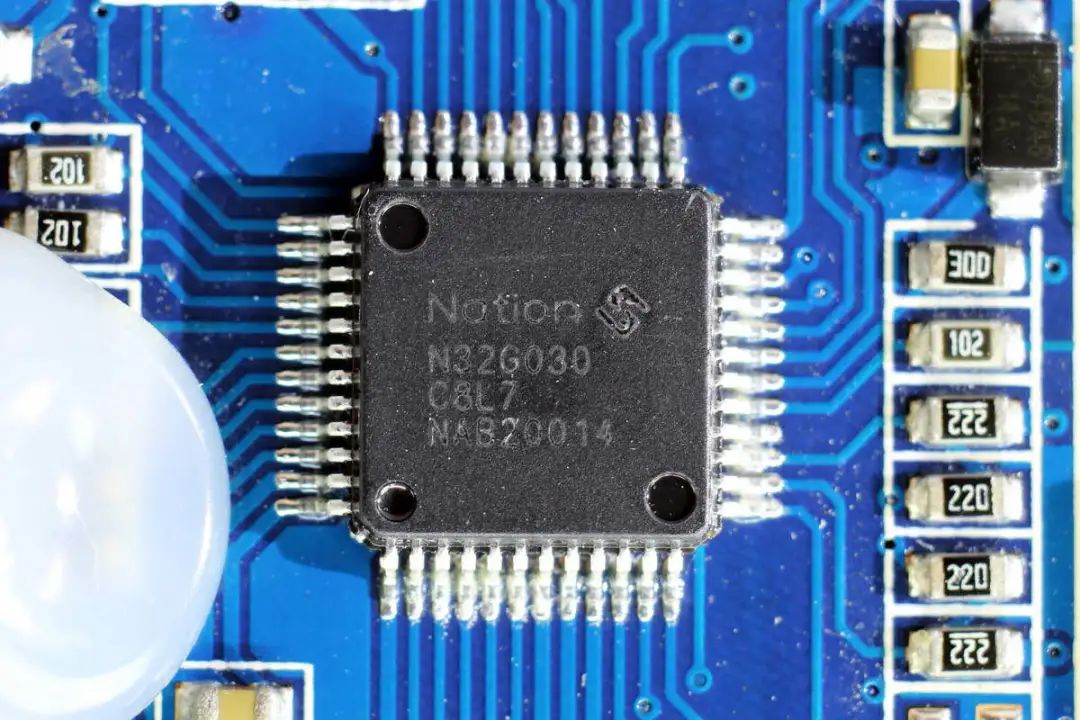

主控MCU来自国民技术，型号N32G030C8L7，是一颗内置M0内核的MCU，主频可达48MHz，内部集成64 KB Flash和8 KB SRAM，内置12位ADC，运放和模拟比较器，具备两个USART接口，两个SPI接口和两个I2C接口，一个I2S接口，采用LQFP48封装。

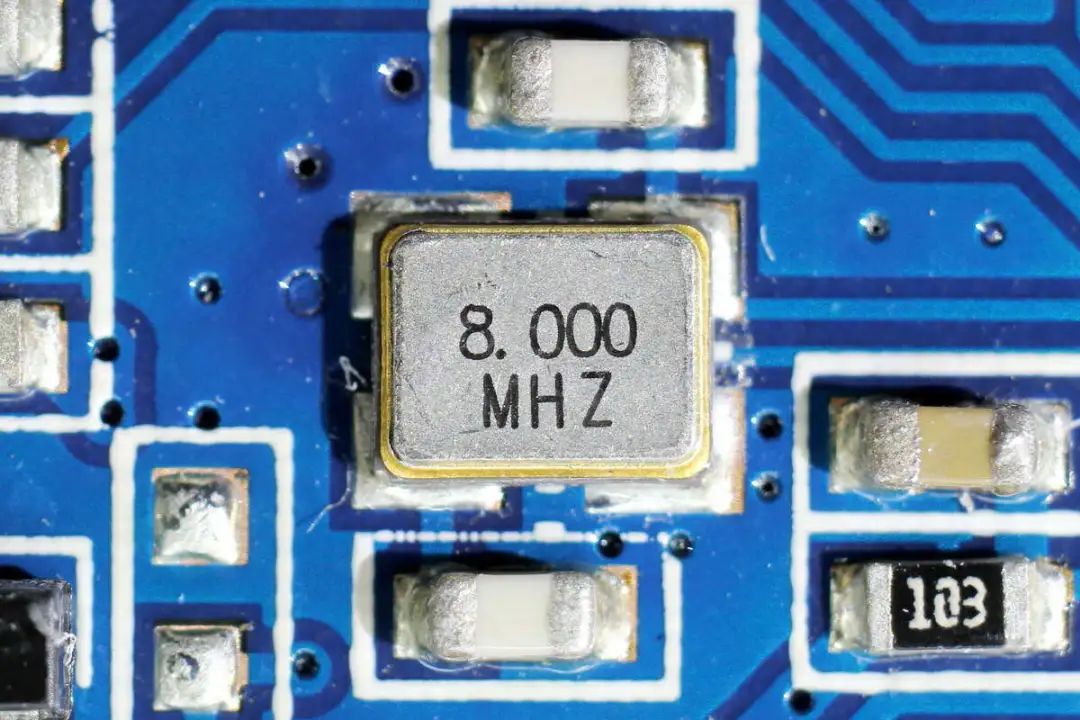

8.000MHZ晶振用于为主控MCU提供时钟。

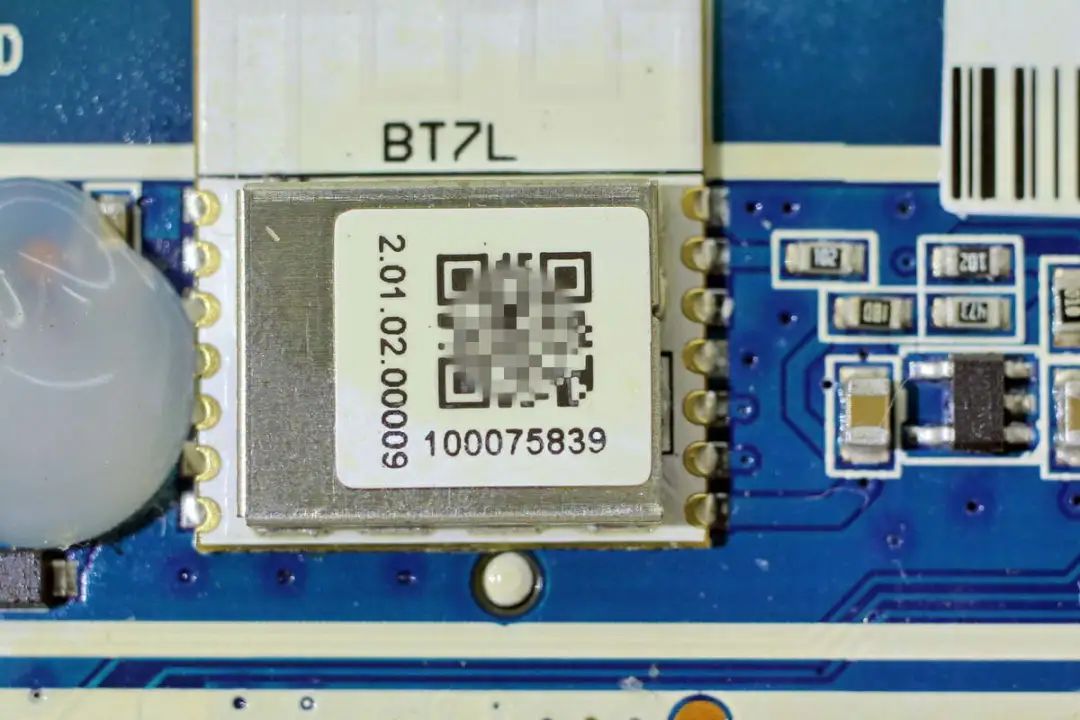

无线模块特写，粘贴二维码贴纸。

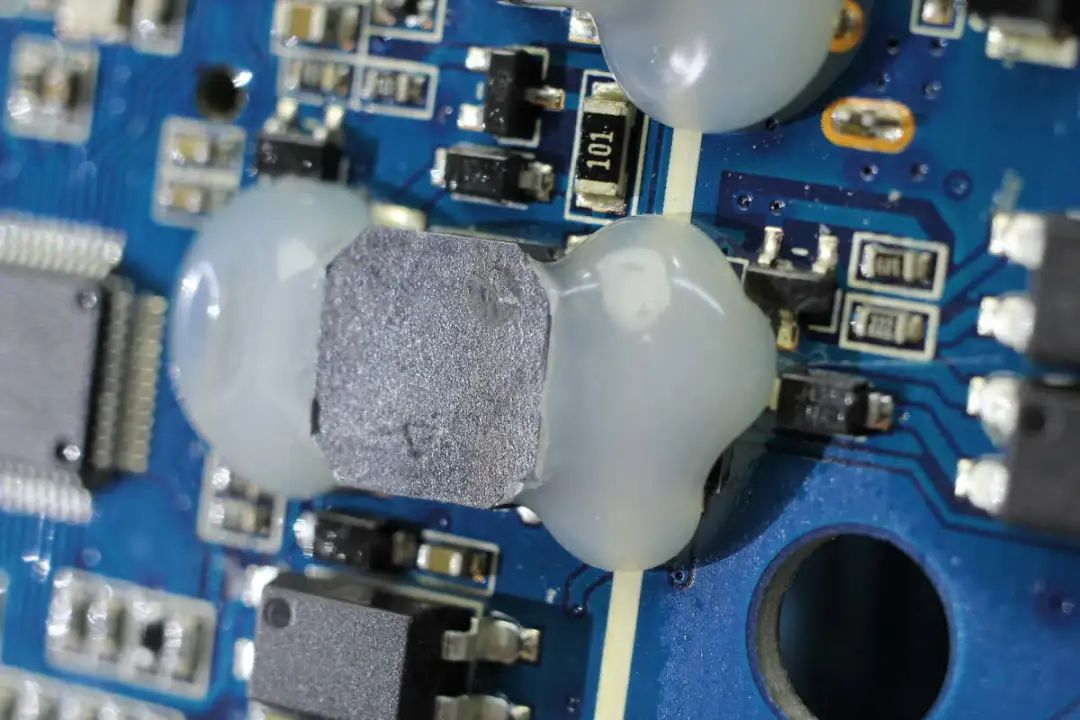

一颗蜂鸣器通过胶水固定。
两颗817光耦用于隔离通信。

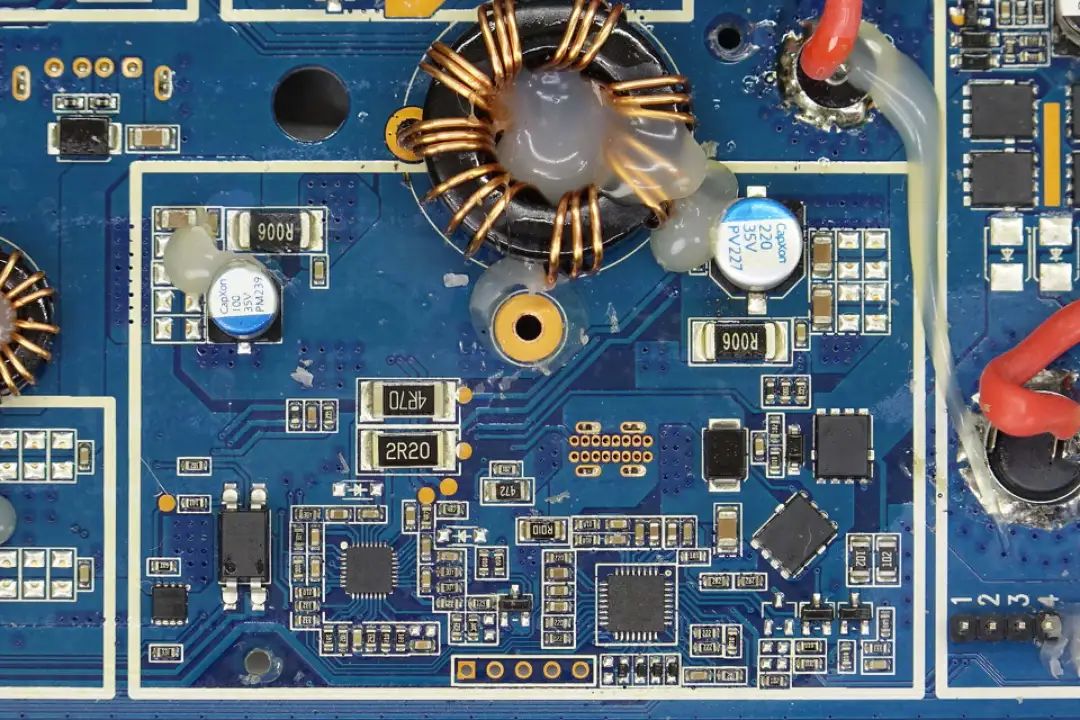

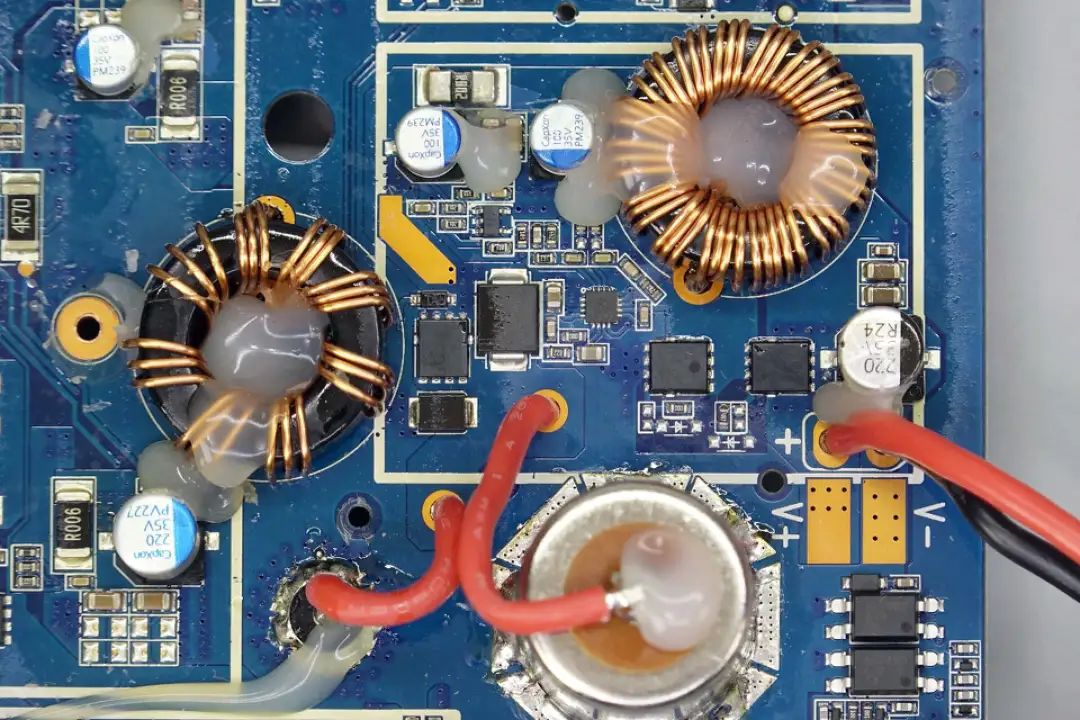

接下来是户外电源的USB-C口双向升降压电路，用于USB-C快充输出和户外电源充电功能。

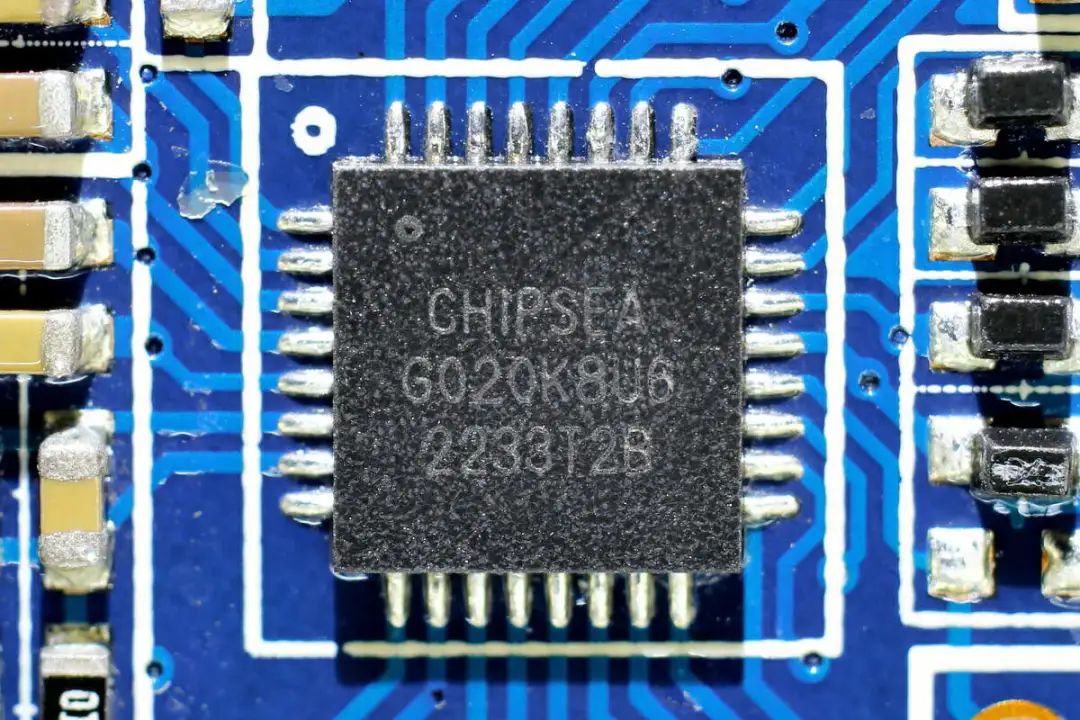

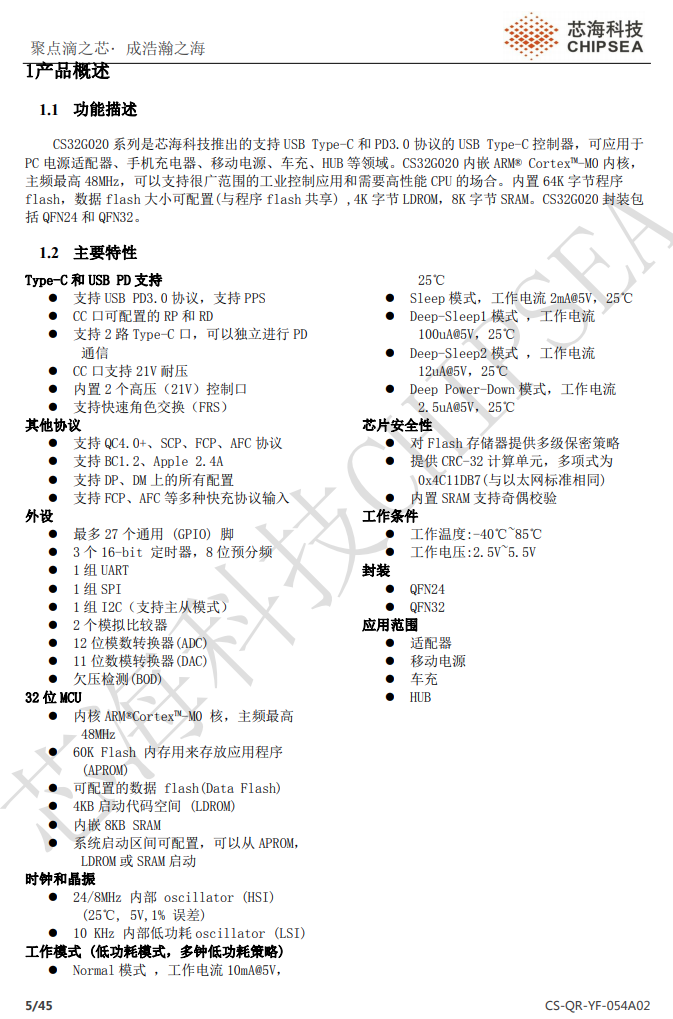

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。
芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。
充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

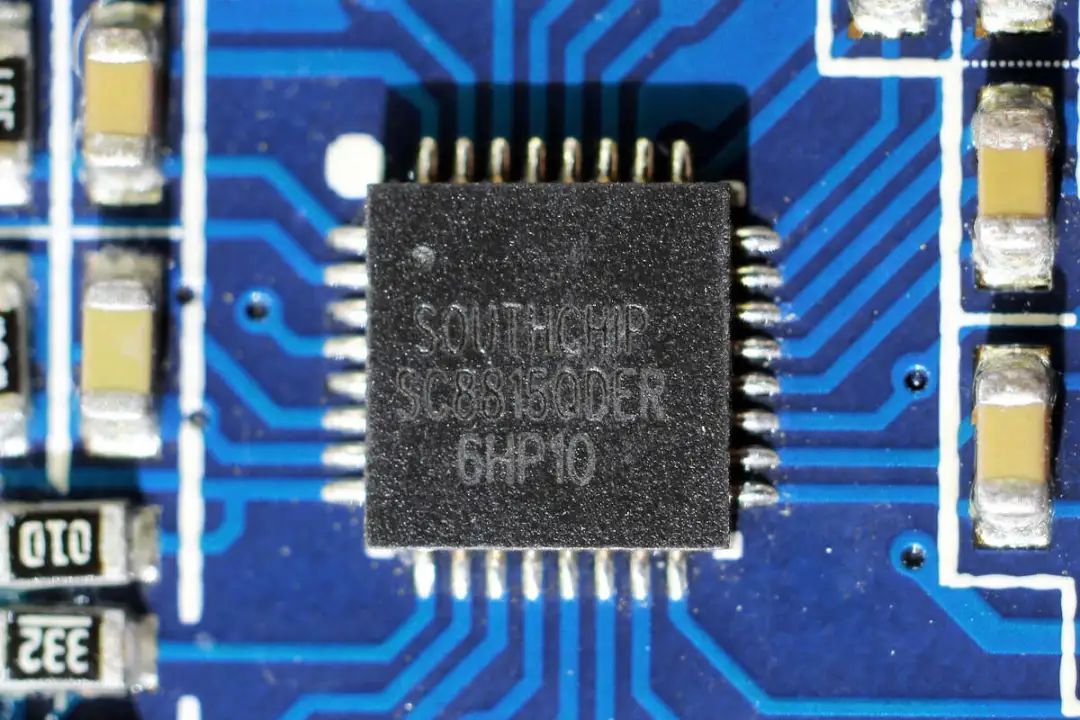

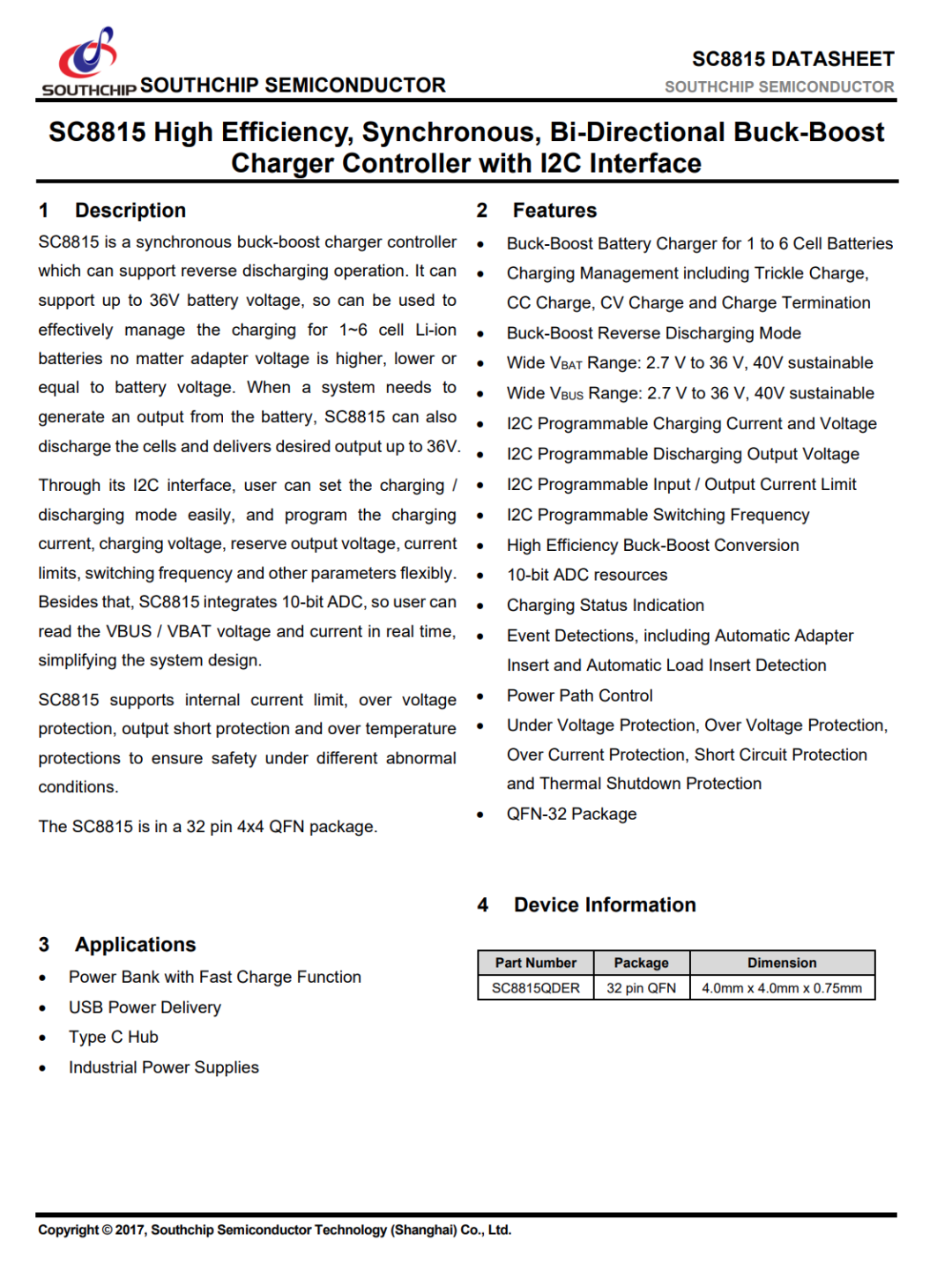

户外电源内置的双向同步升降压芯片来自南芯科技，型号为SC8815，用于USB-C口升降压输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。
充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

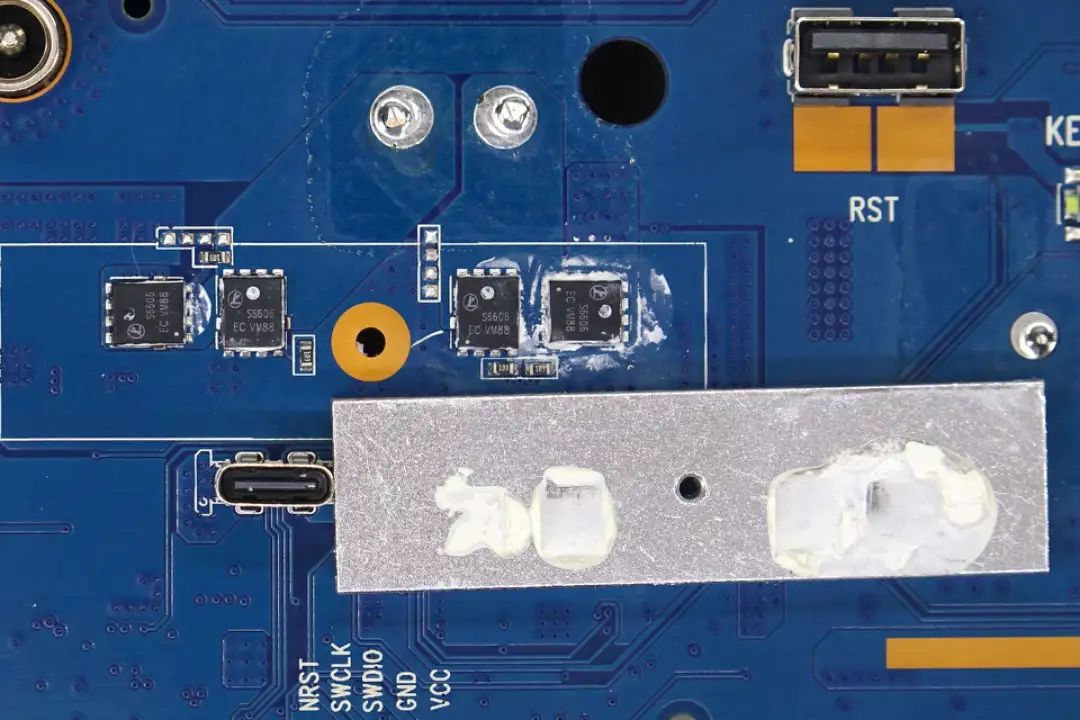

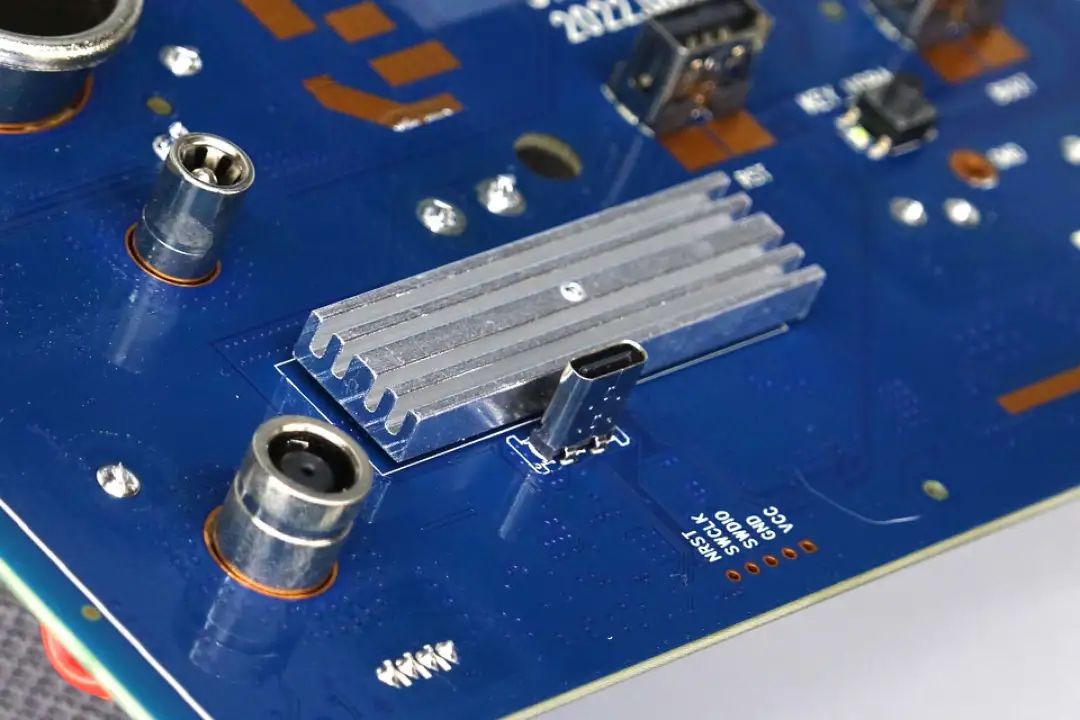

在USB-C接口上方固定一块小散热片。

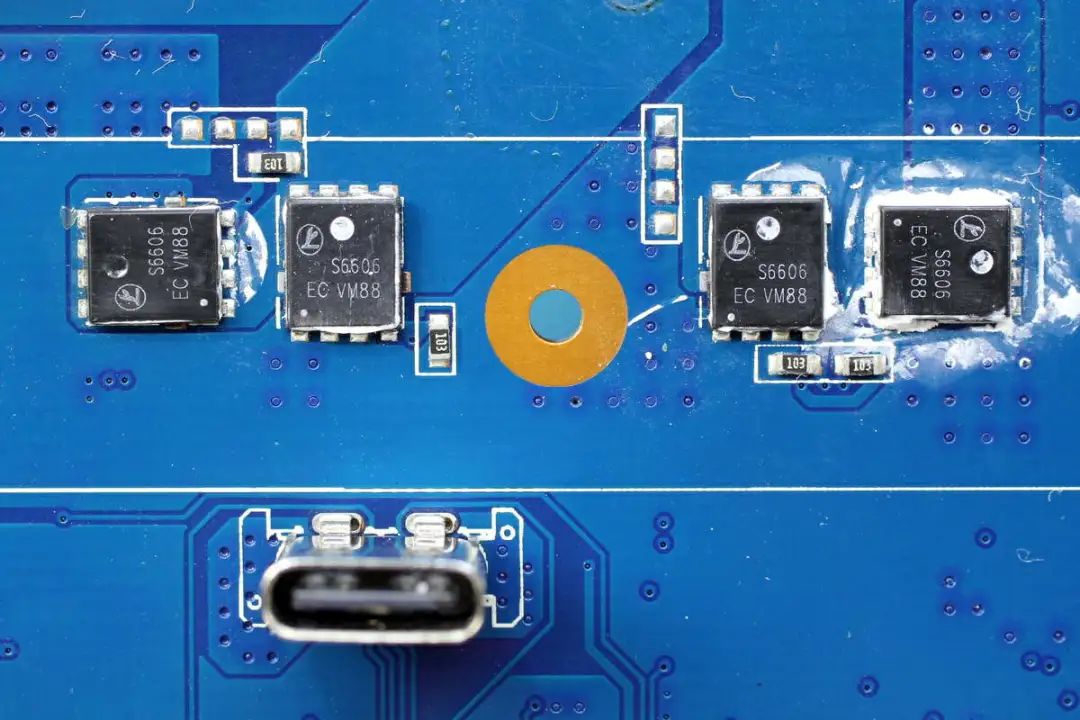

拧下固定螺丝，拆下散热片，在散热片下方是四颗开关管用于同步升降压电压转换，开关管涂胶导热。
同步升降压开关管来自领泰半导体，丝印S6606，采用DFN5*6封装。

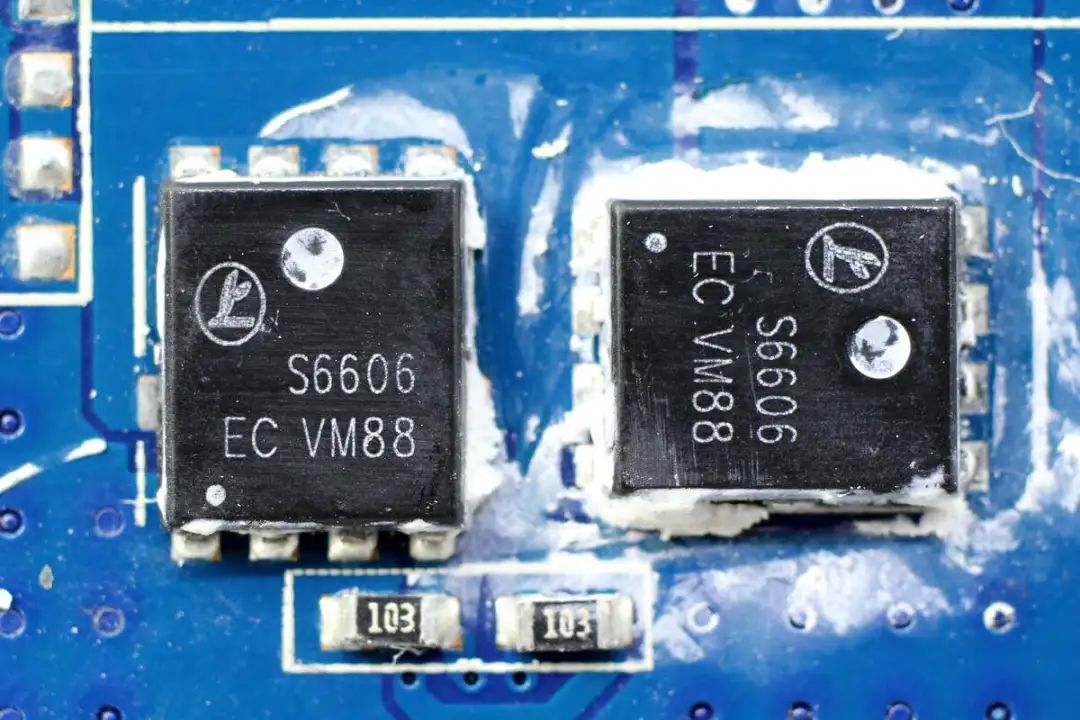

其中两颗MOS管特写。

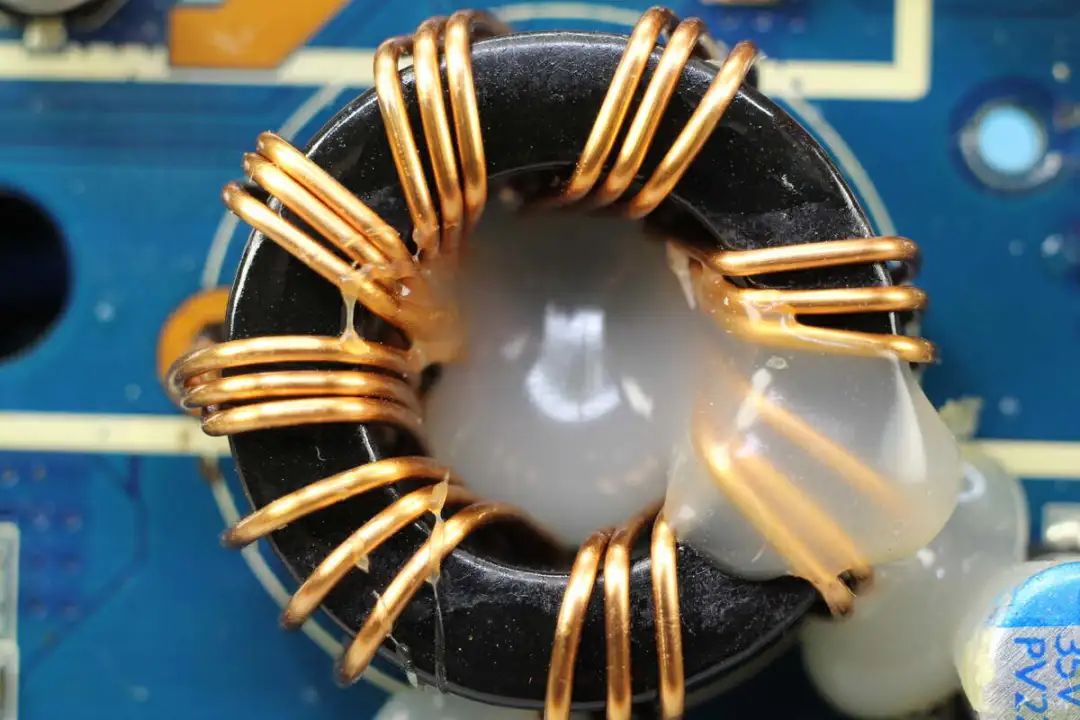

升降压电感采用三线并绕，并涂胶固定。

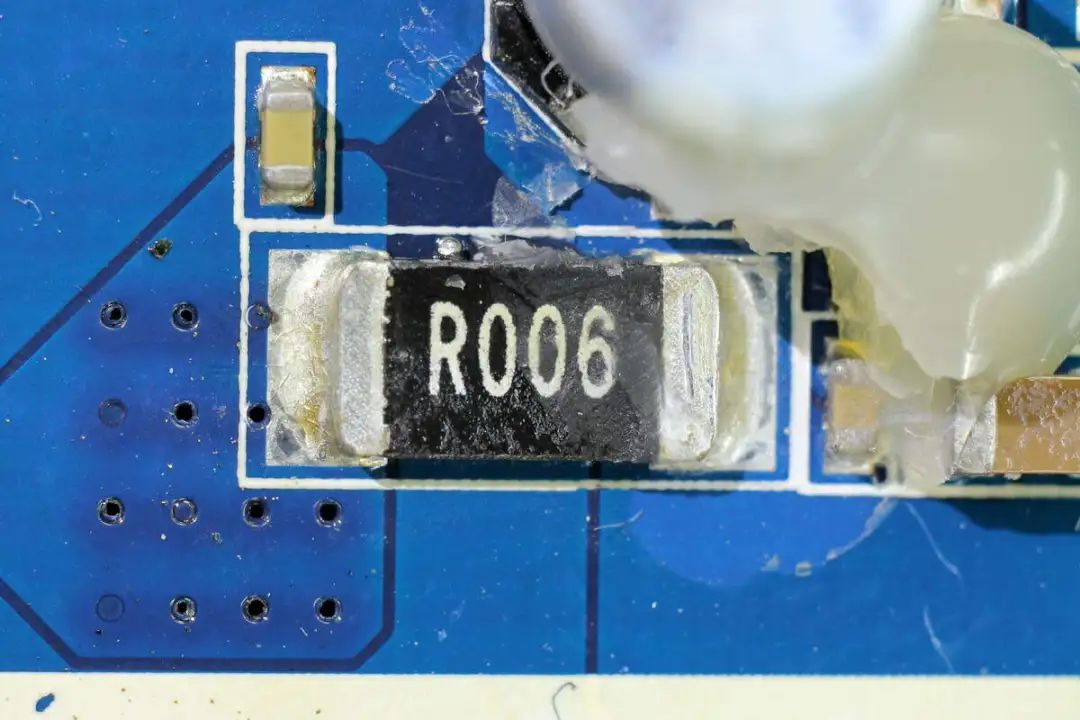

用于升降压电路输出的检流电阻，6mΩ，采用2512封装。

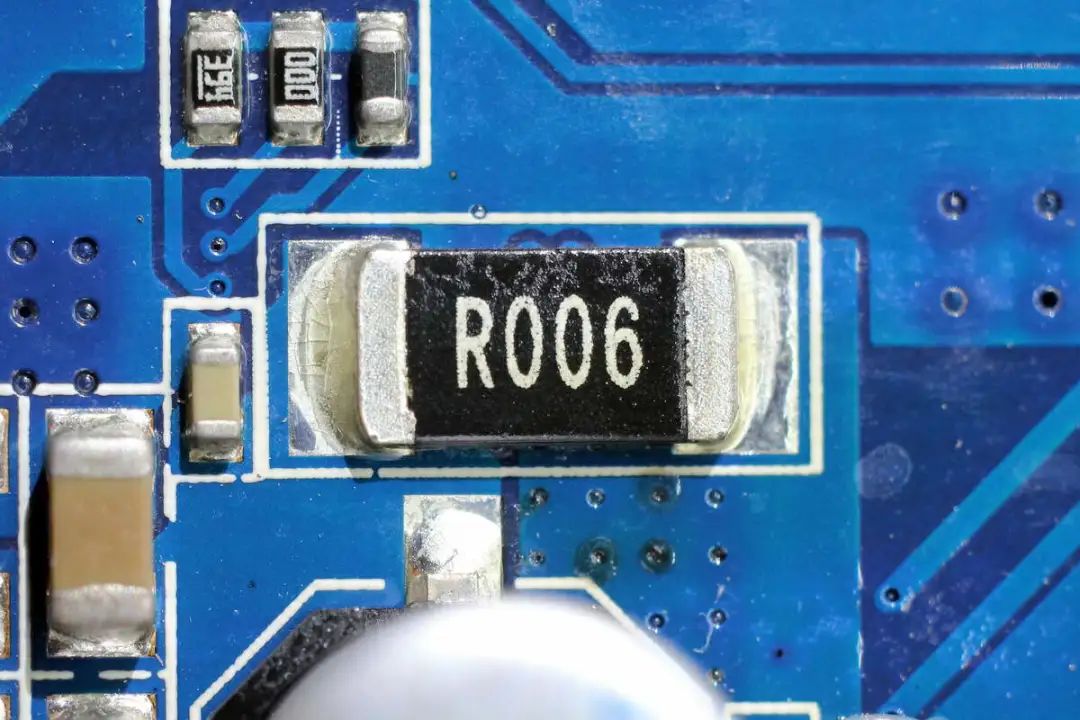

电池端检流电阻也为6mΩ。

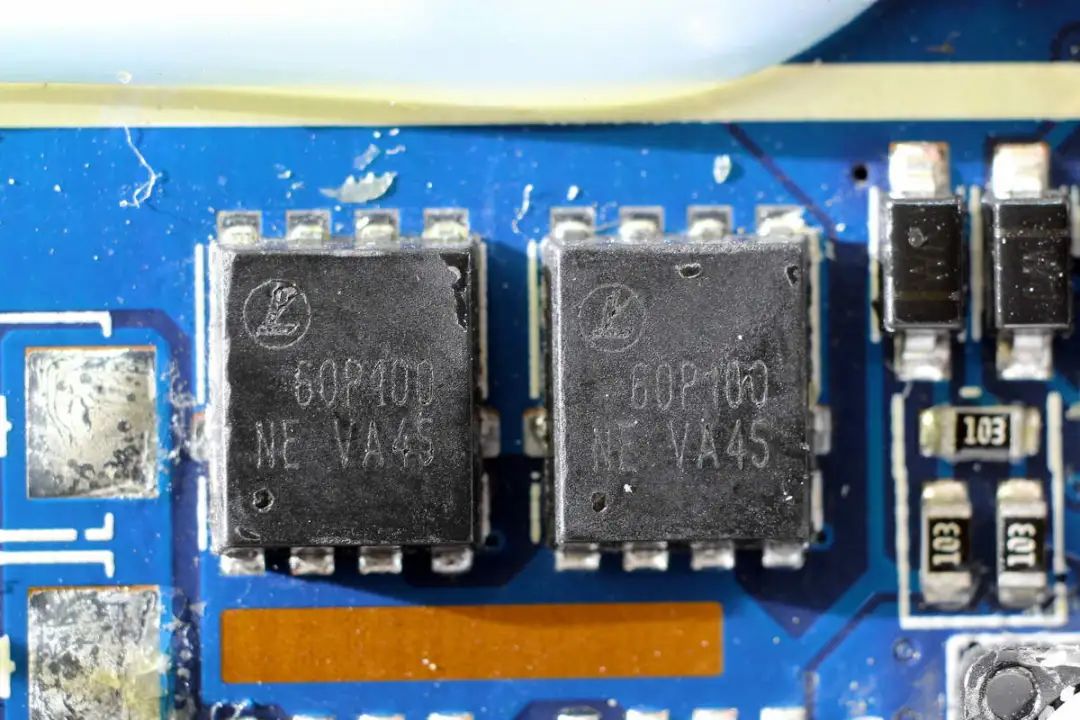

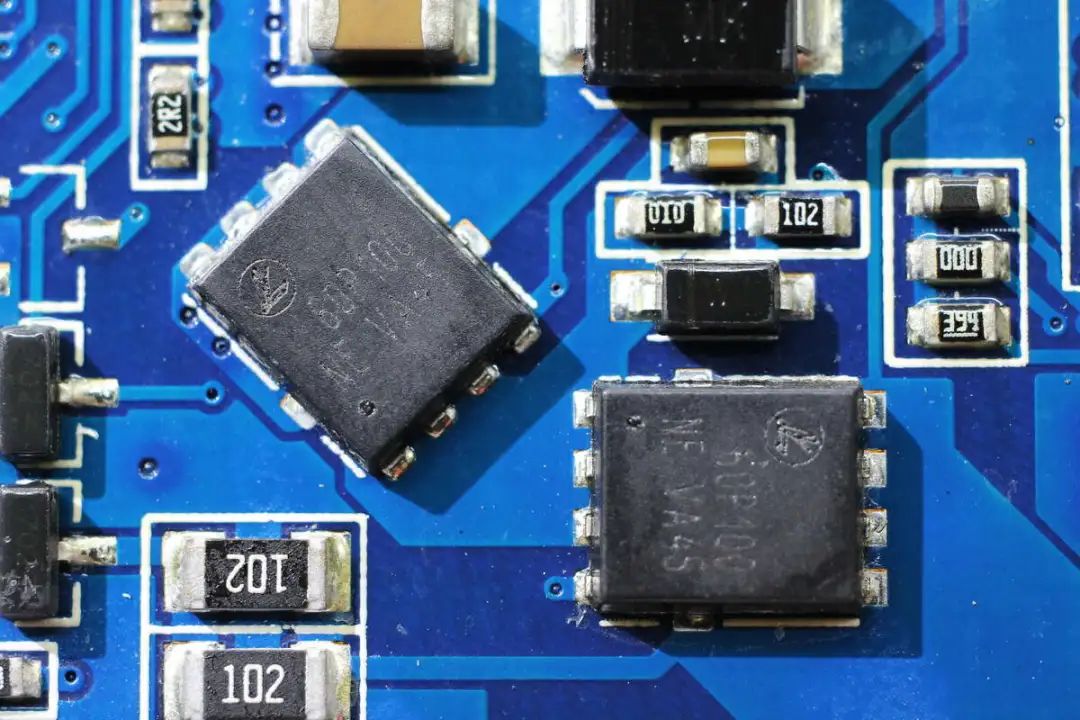

用于USB-C接口输出控制的MOS管，型号60P100。

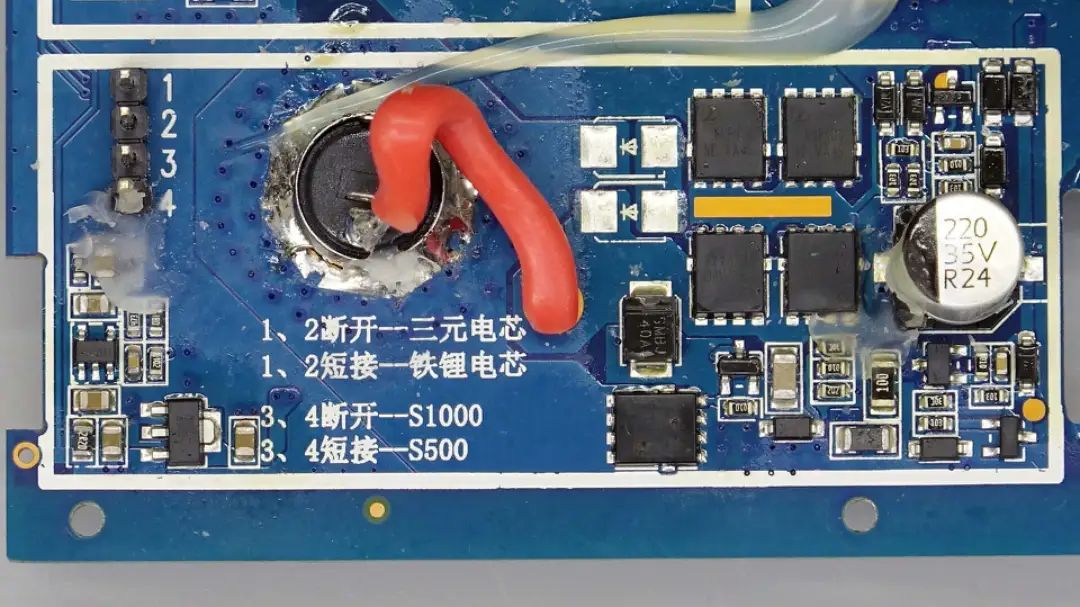

用于太阳能输入的控制电路部分，导线焊接到插座连接，并采用对向串联的MOS管用于供电控制。跳线用于设定电池种类和移动电源型号，设定为三元电芯，S1000型号。
MOS管丝印60P100。

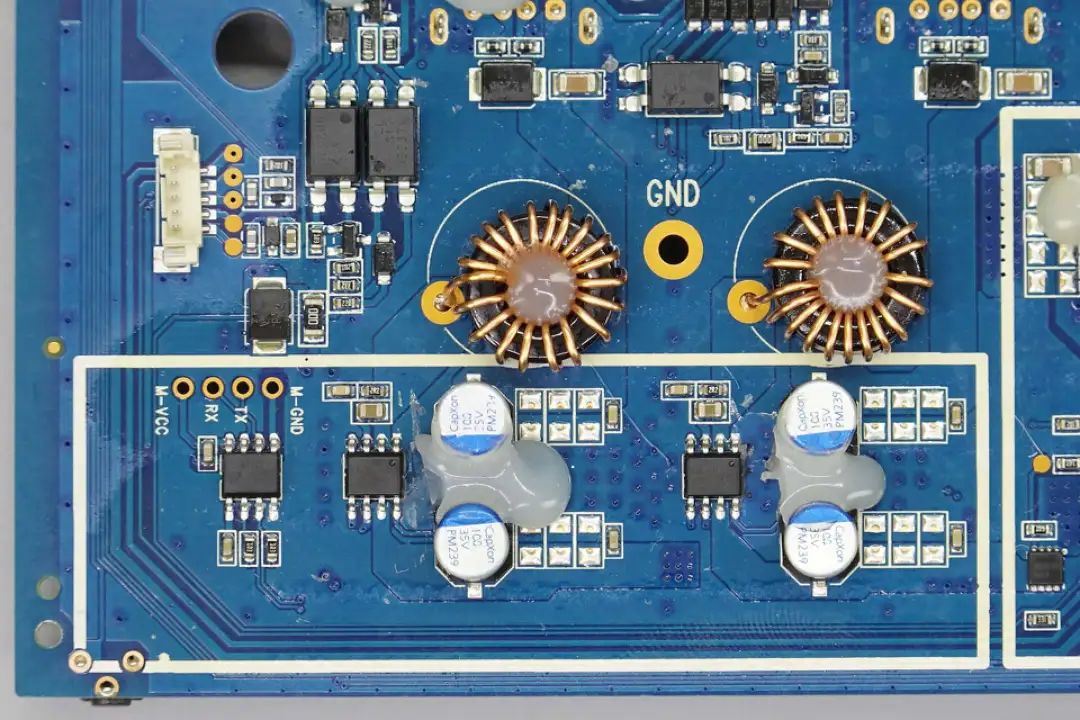

用于USB-A口的两路的降压电路，滤波电容打胶固定。

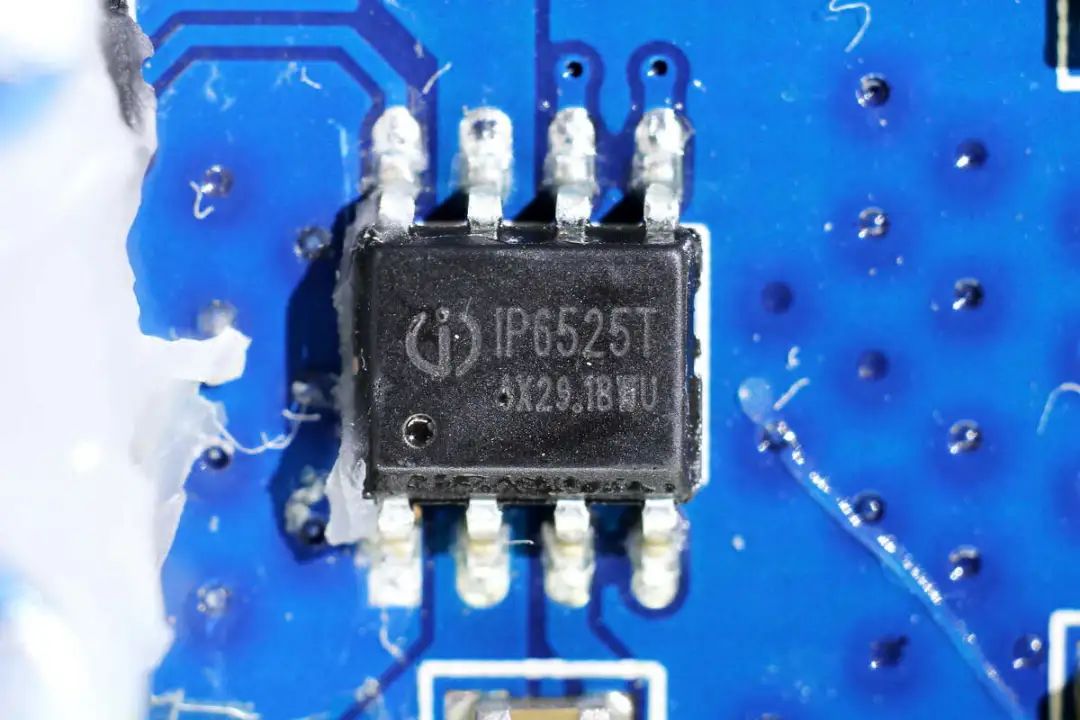

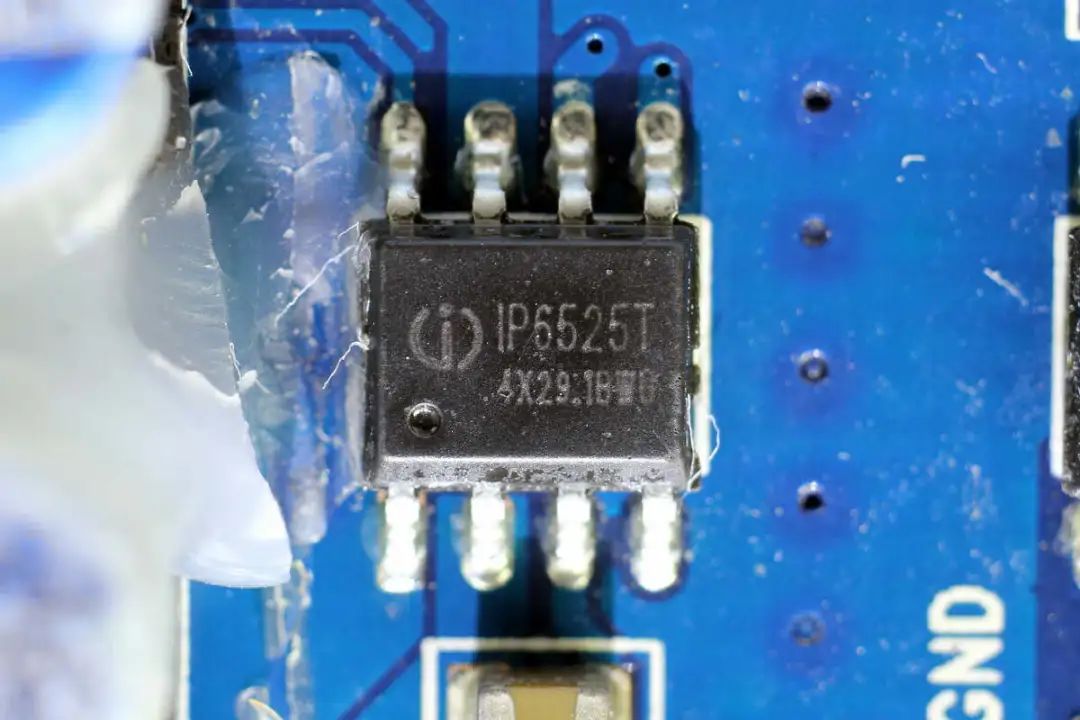

快充USB-A口降压芯片采用英集芯IP6525T，是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。
此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案。

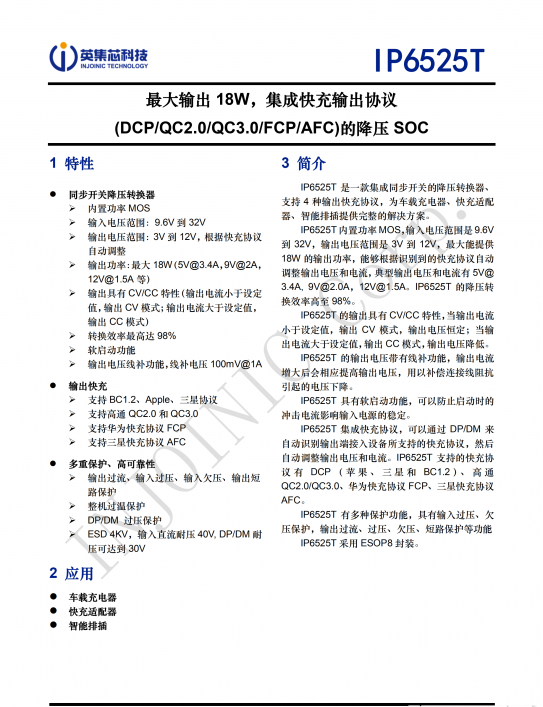

英集芯IP6525T资料信息。
充电头网通过拆解了解到，英集芯IP6525T还被三星AFC双口快充车载充电器、博世SC380A双USB口车载充电器采用过，此外英集芯快充芯片还可应用在充电器、移动电源、储能电源等领域，并被AUKEY、RAVPOWER、麦多多、Aohi、绿联、倍思、小米等知名品牌的数十款产品采用。
另一路IP6525T降压芯片特写，两颗分别对应两路输出。

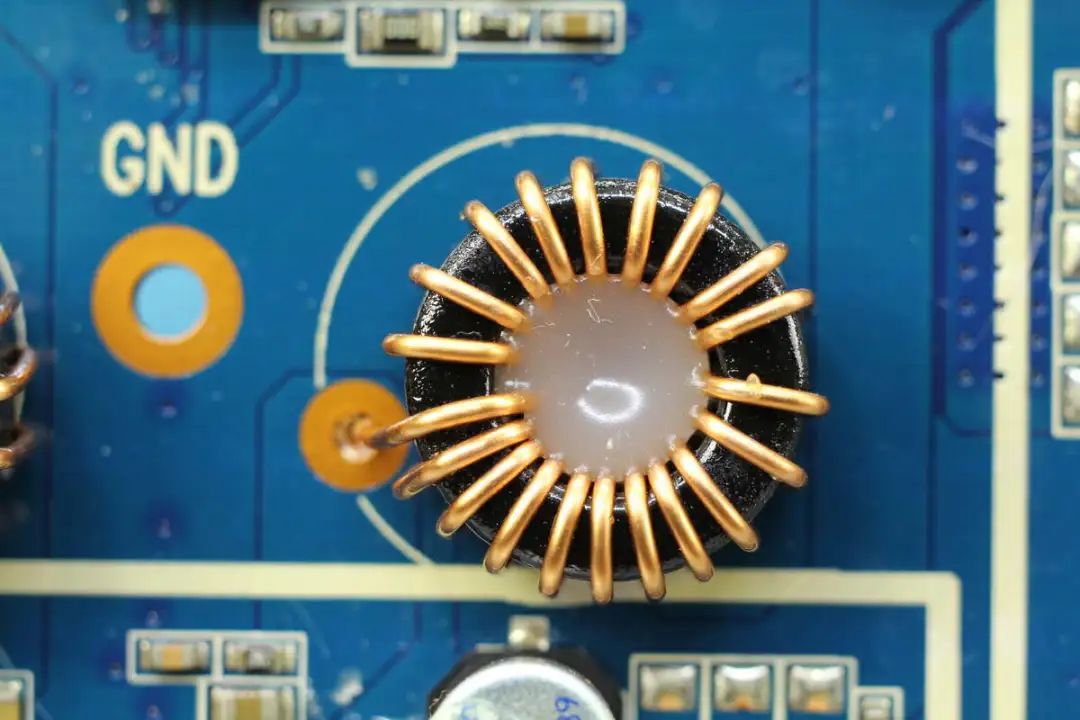

降压电感内部注胶填充。

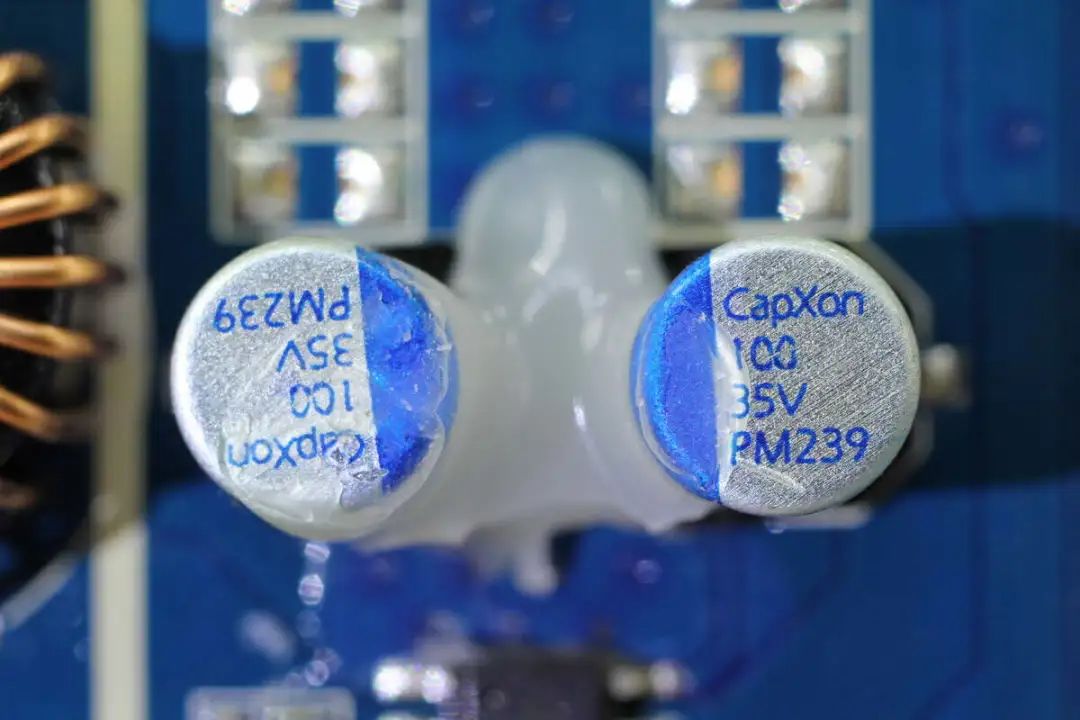

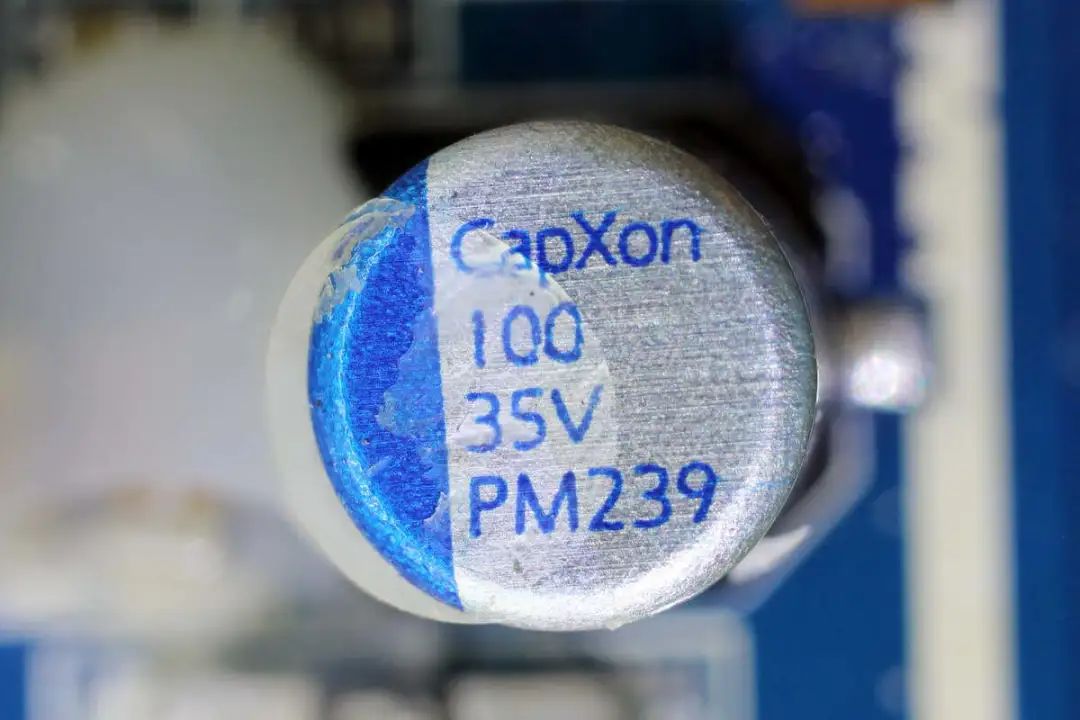

输入和输出滤波固态电容均来自丰宾，为PM系列固态电容，规格均为100μF 35V。

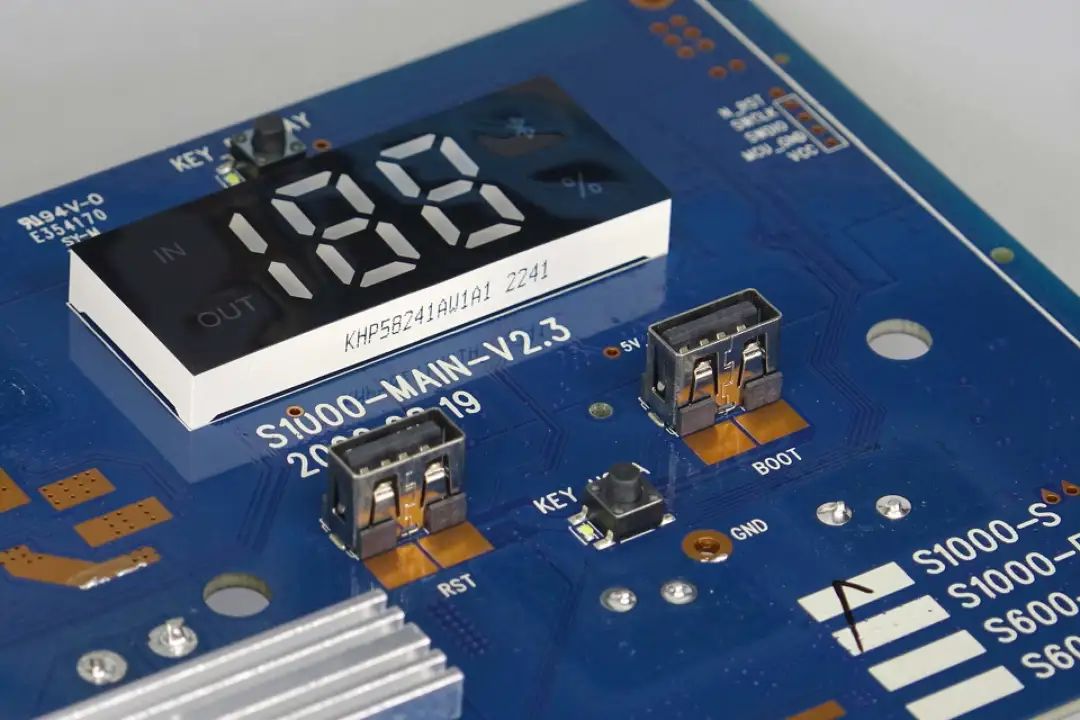

LED显示屏和USB-A接口特写。

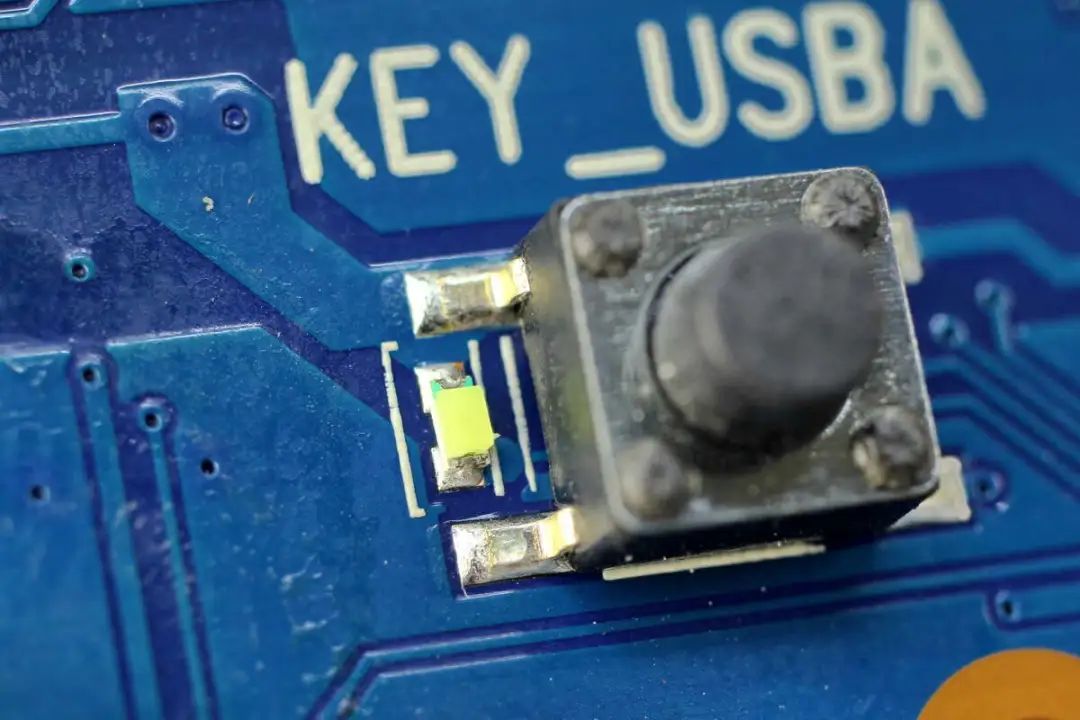

控制USB-A输出的开关和LED指示灯特写。

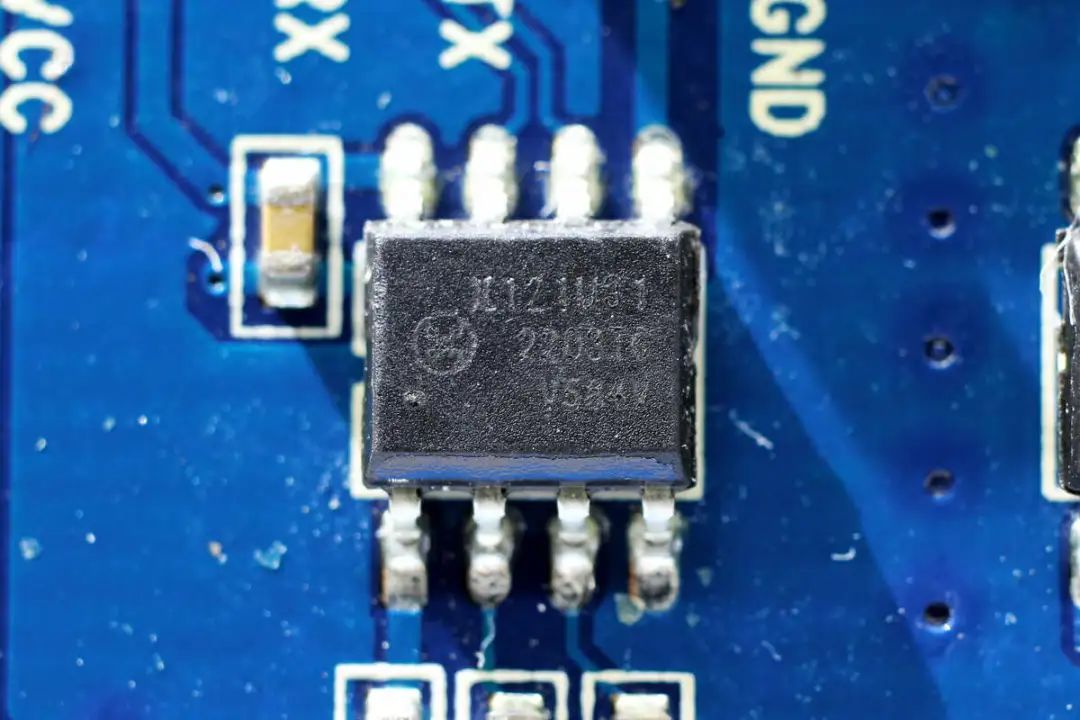

荣湃 π121U31双通道数字隔离通信芯片。
点烟器输出降压电路一览，焊接同步降压控制器，降压MOS管，输入输出滤波电容和磁环降压电感。

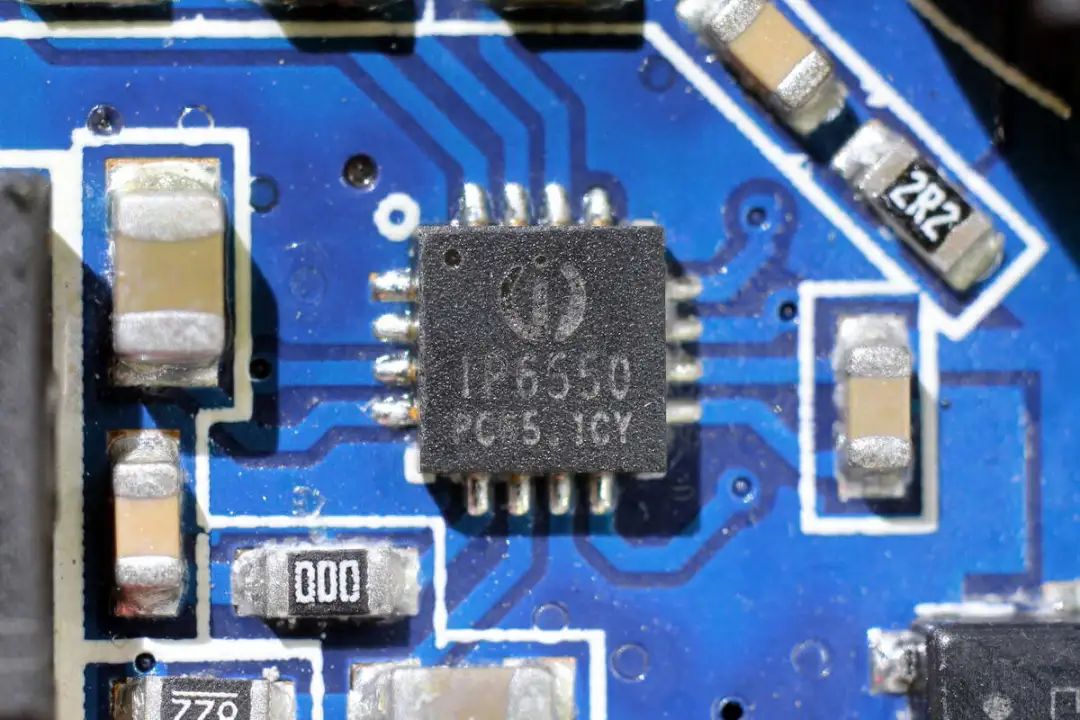

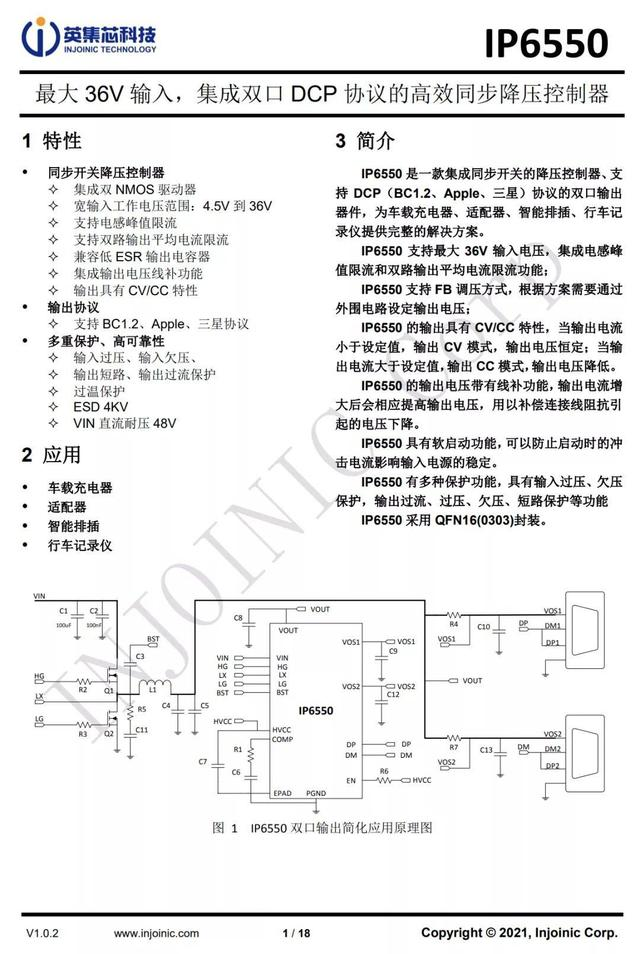

英集芯IP6550同步降压控制器支持5A输出电流，内置的同步降压控制器开关频率固定135kHz。可用于两路USB-A口，也可作为单路降压使用，输出电压可调满足更多场合应用。IP6550内置输入过压、欠压保护，内置输出过流、过压、欠压及短路保护，芯片内部集成过热保护，并支持EN控制开关。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。

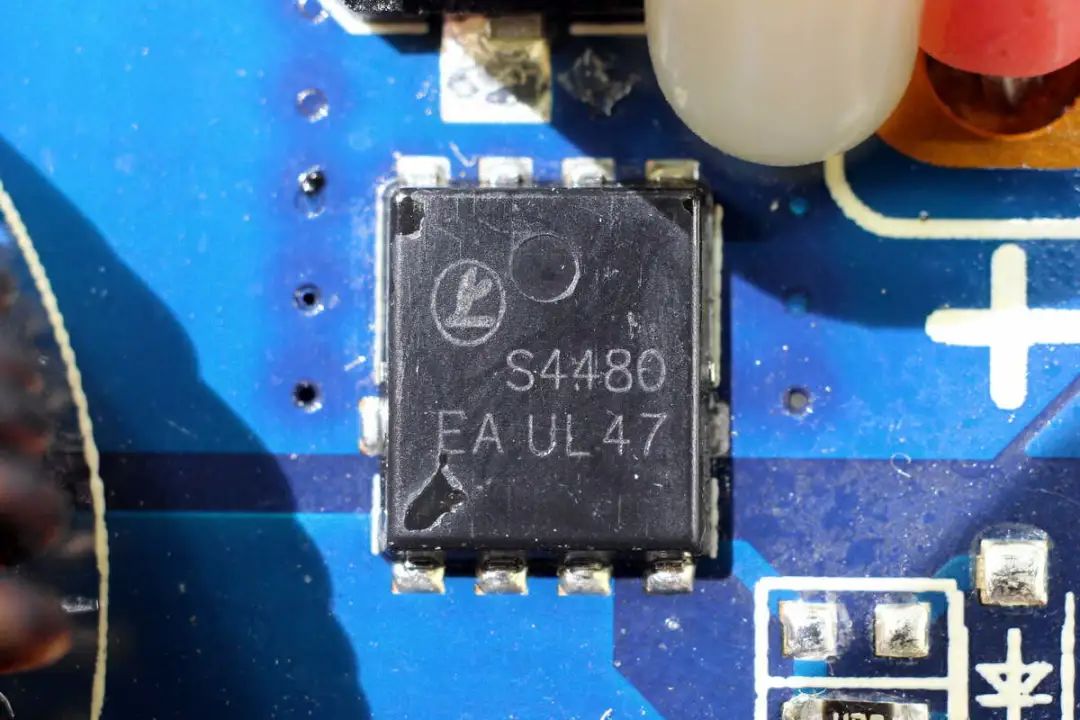

降压MOS管来自领泰半导体，型号S4480。

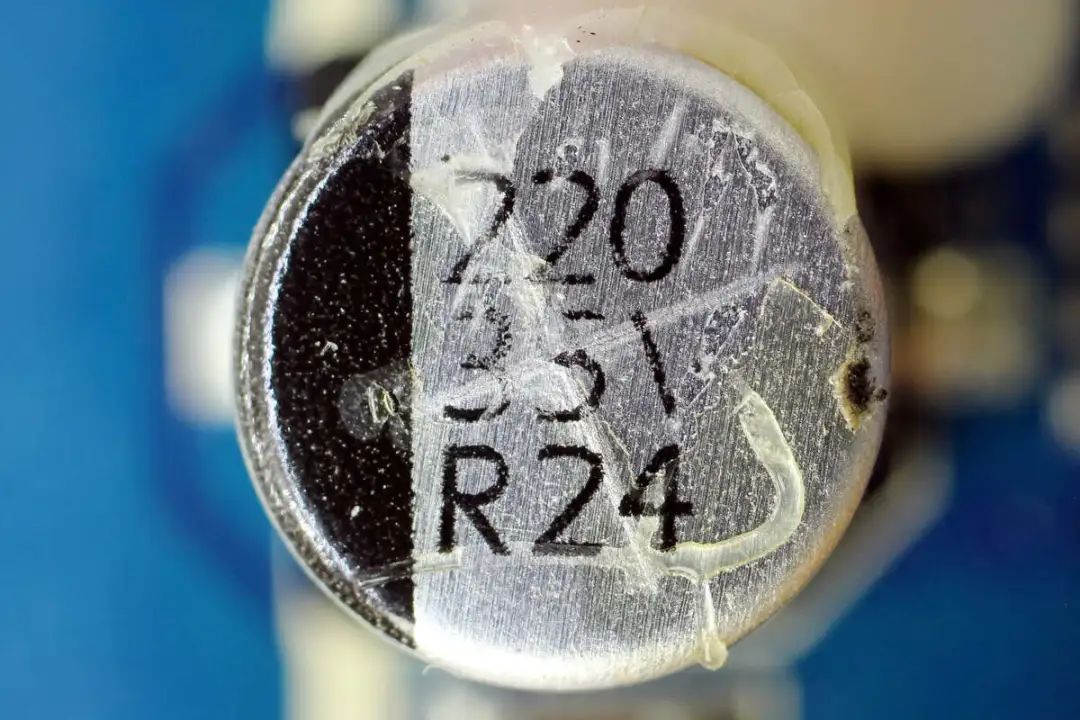

电池端输入滤波电容规格为220μF 35V。

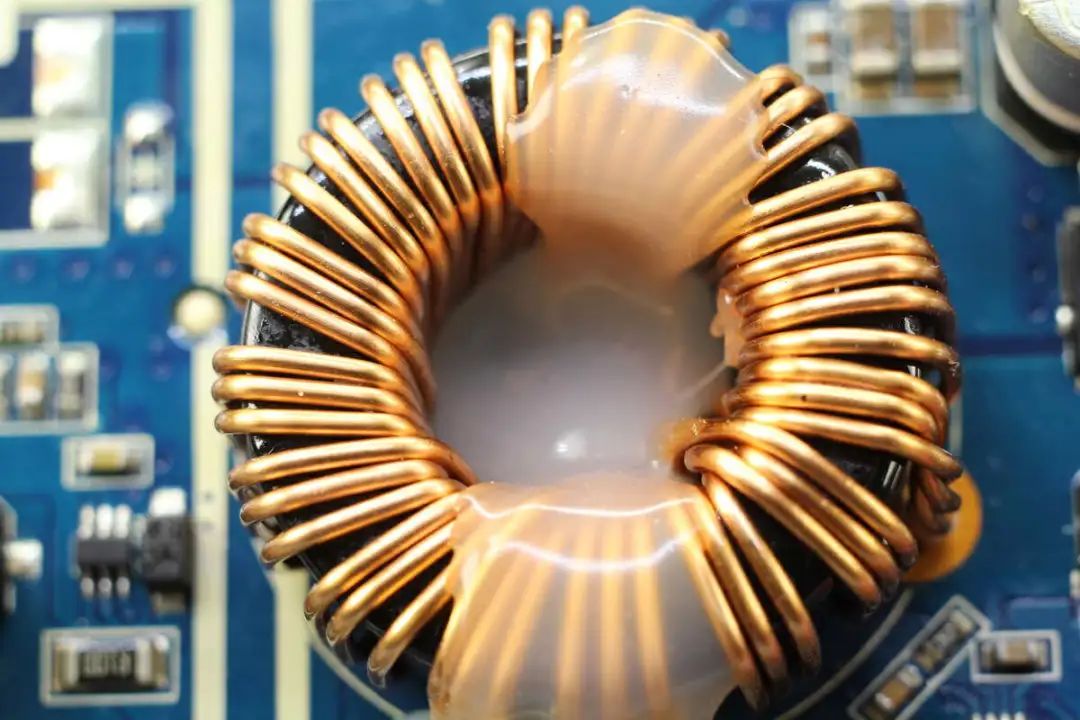

降压电感采用磁环绕制，涂胶固定。

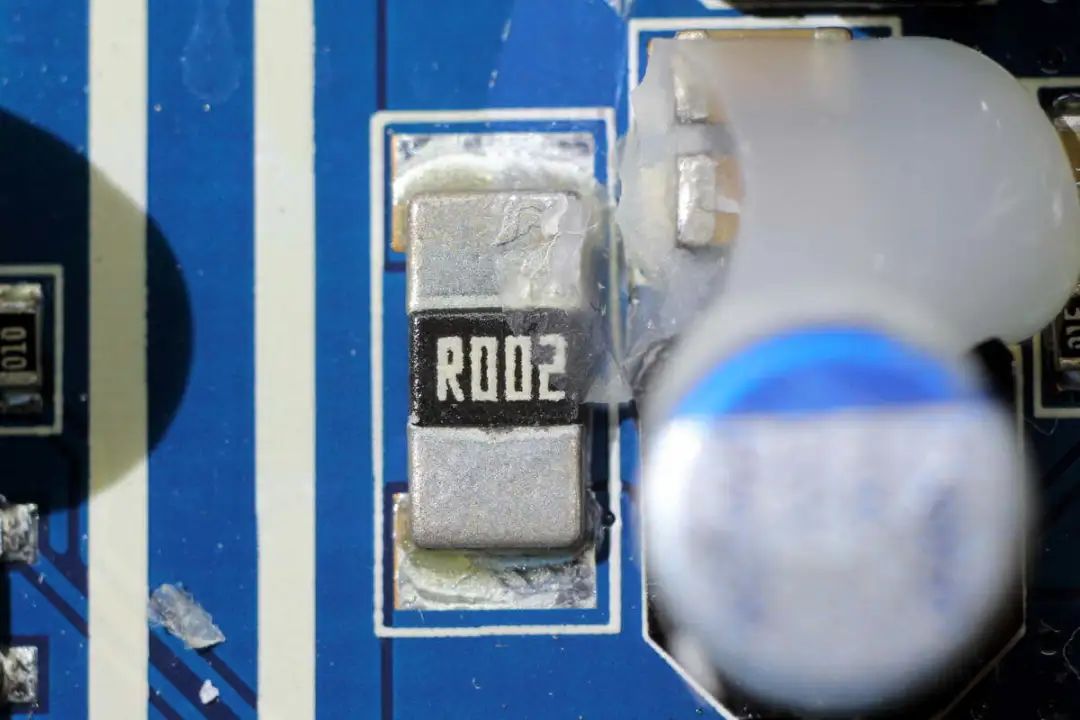

2mΩ电阻用于输出电流检测，采用2512封装。
输出滤波固态电容规格为100μF 35V。

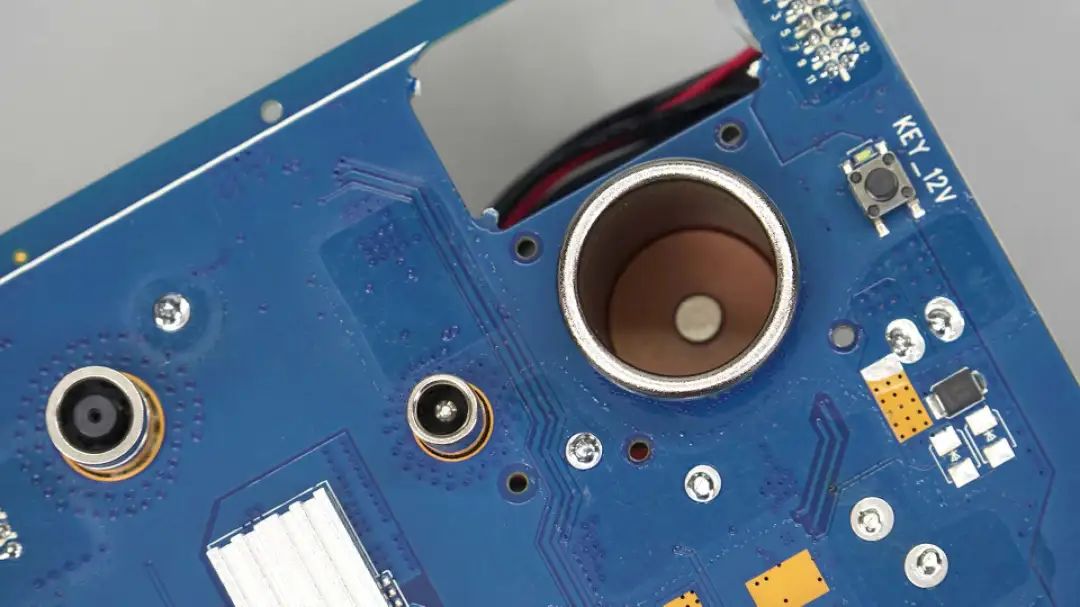

点烟器和DC接口一览。

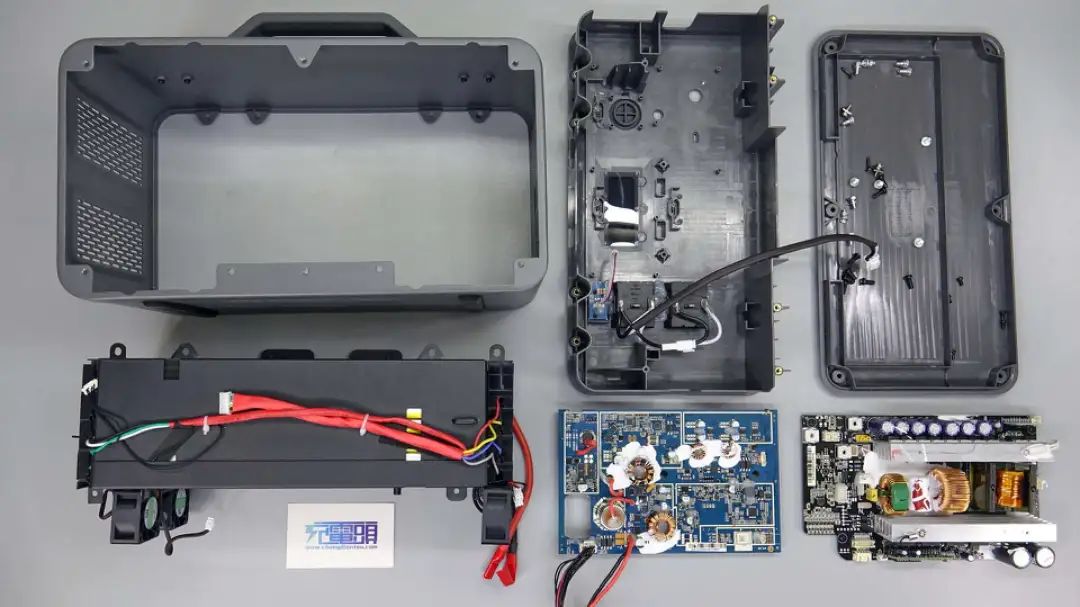

全部拆解一览，来张全家福。
充电头网拆解总结
储比特A1000户外电源内置1021Wh刀片动力电池，内置的逆变器支持1200W输出功率，峰值输出功率为2400W。户外电源支持太阳能板充电，USB-C充电和适配器充电。USB-C接口支持100W双向充电，USB-A口支持18W快充，满足手机和笔记本电脑充电使用。
充电头网通过拆解了解到，储比特A1000户外电源采用铝合金外壳，内部均为模块化设计，电池组采用金属外壳，加强保护能力。电池组采用六串刀片动力电池组组成，电池保护电路和逆变电路都集成在一块PCB上，集成度更高。电池保护芯片来自中颖电子，并配有均衡电路和NTC热敏电阻。
其中电池保护管和逆变升压MOS管以及输出调制的IGBT功率器件均来自士兰微，逆变输出调制方案来自集芯源电子，搭配两颗安趋驱动器进行输出调制，逆变模块配有四个风扇用于散热。直流快充采用两路降压电路用于USB-A口输出，一路双向同步升降压用于USB-C快充输入输出，太阳能充电输入。
其中USB-C快充采用芯海科技协议芯片搭配南芯科技同步升降压控制器，USB-A接口采用英集芯高集成降压方案。户外电源整机控制采用国民技术MCU，进行电量百分比显示，并搭配蓝牙模块用于APP连接，便于时刻掌握用电情况。
