拆解报告：金霸王130W交直流两用适配器

前言

充电头网拿到了一款金霸王品牌的电源适配器，这款电源适配器为DELL笔记本电脑设计，支持交流和直流供电，满足在家使用交流电和汽车上使用车充供电。其中交流电输出功率为130W，直流输出功率为90W。输出电压由连接的线缆和转换插头自动设置，无需额外设置。

这款电源于2008年推出，距今已有15年历史。但这款电源还配有USB-A接口，支持5V0.8A输出，可以在为笔记本电脑供电的同时为手机充电。下面就对这款电源进行拆解，一起看看当年的用料和设计。

金霸王130W交直流两用适配器外观

此次拆解的金霸王130W交直流两用适配器，除适配器外还有两条输入线缆、一条输出线缆以及转接头。

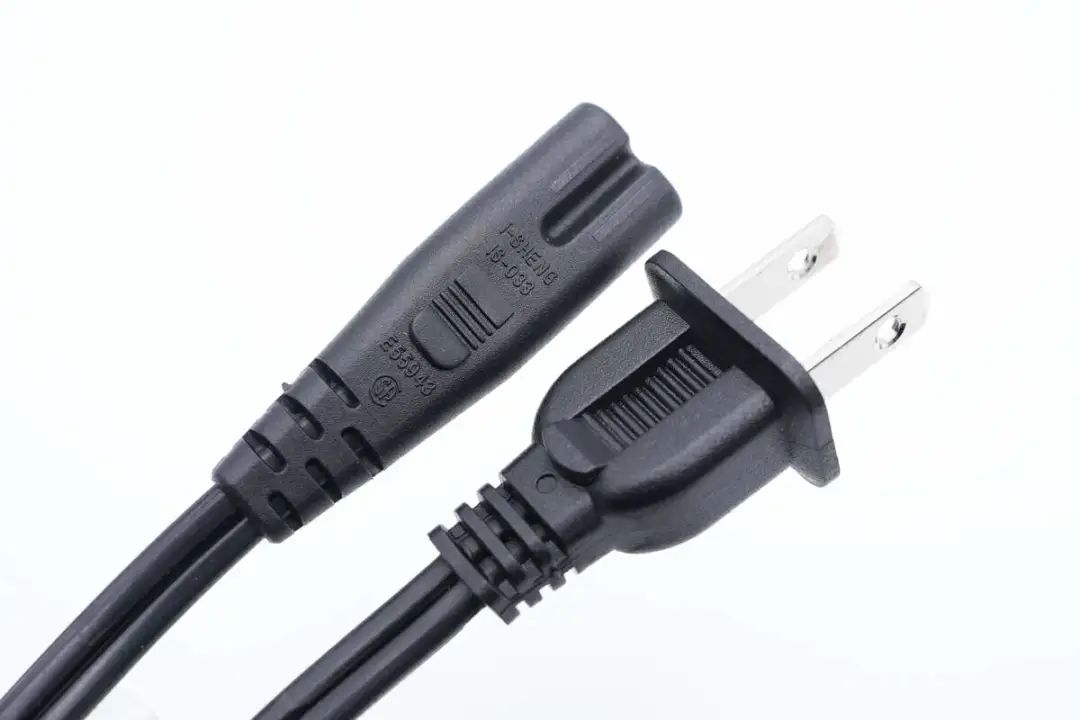

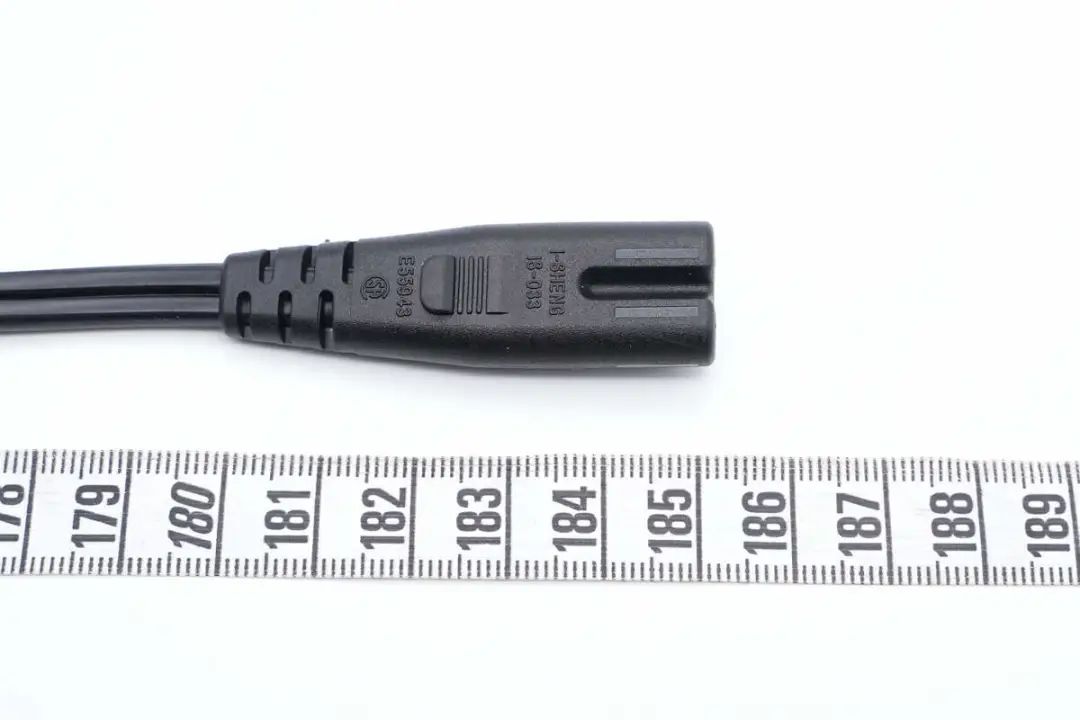

AC输入线缆一端是双脚美规插头，另一端是8字插头。

测得长度约1.85米。

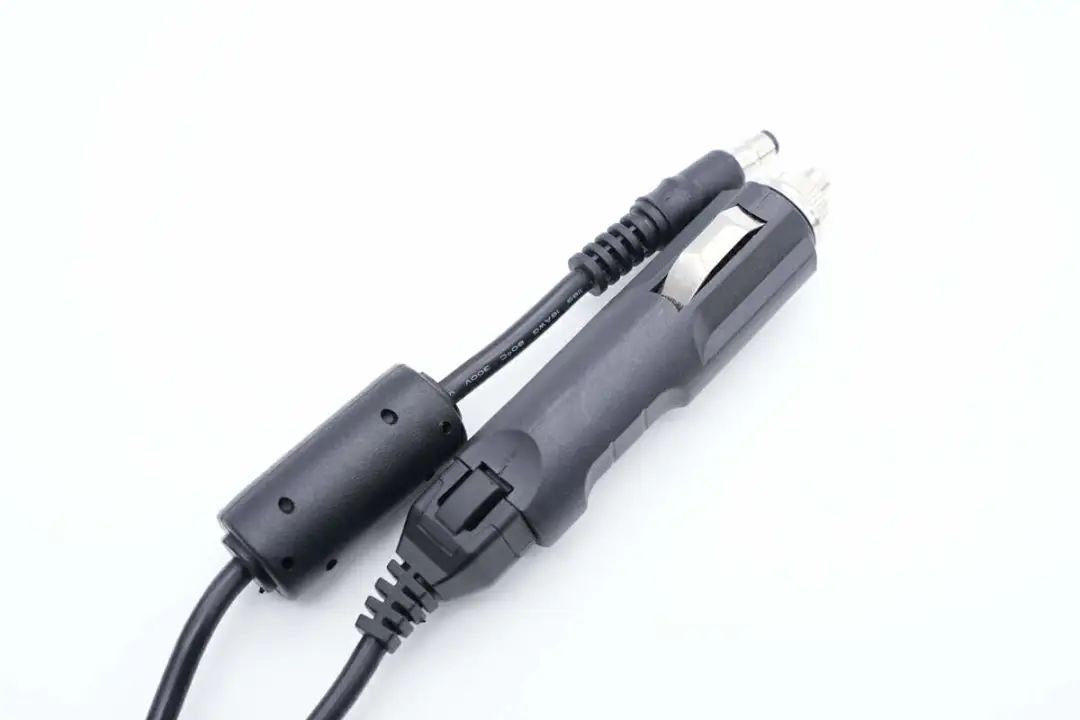

DC输入线缆一端是适配车上点烟器设计，另一端是DC圆头，并且还带有常见的抗干扰铁氧体磁珠。

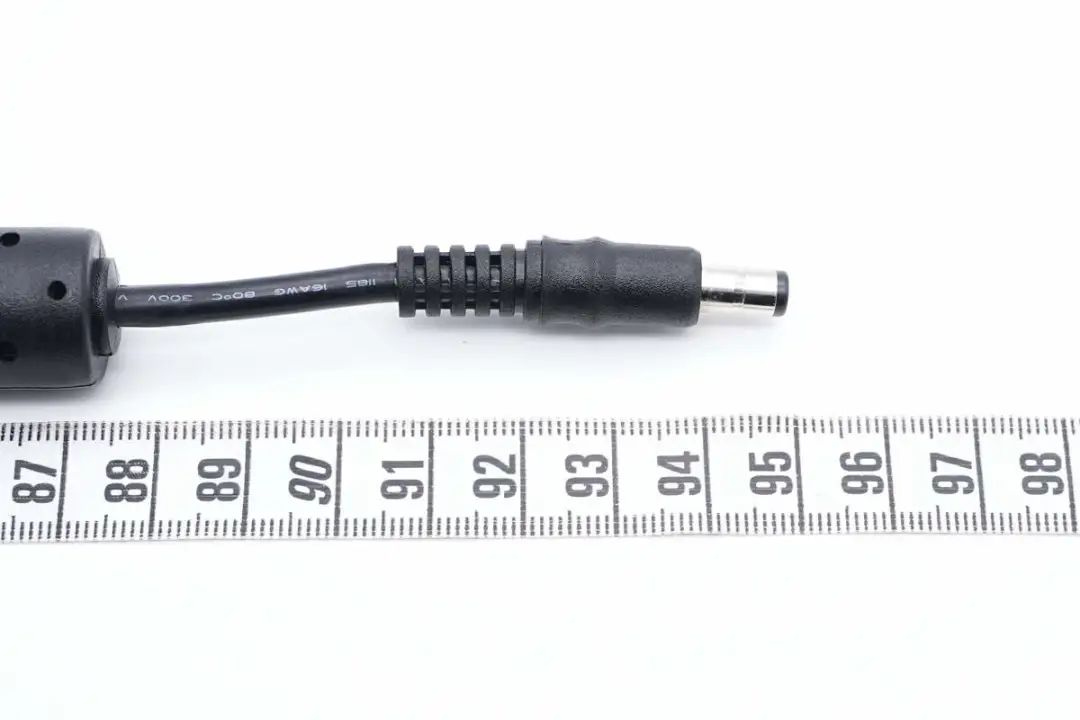

测得这根线缆长度约95cm。

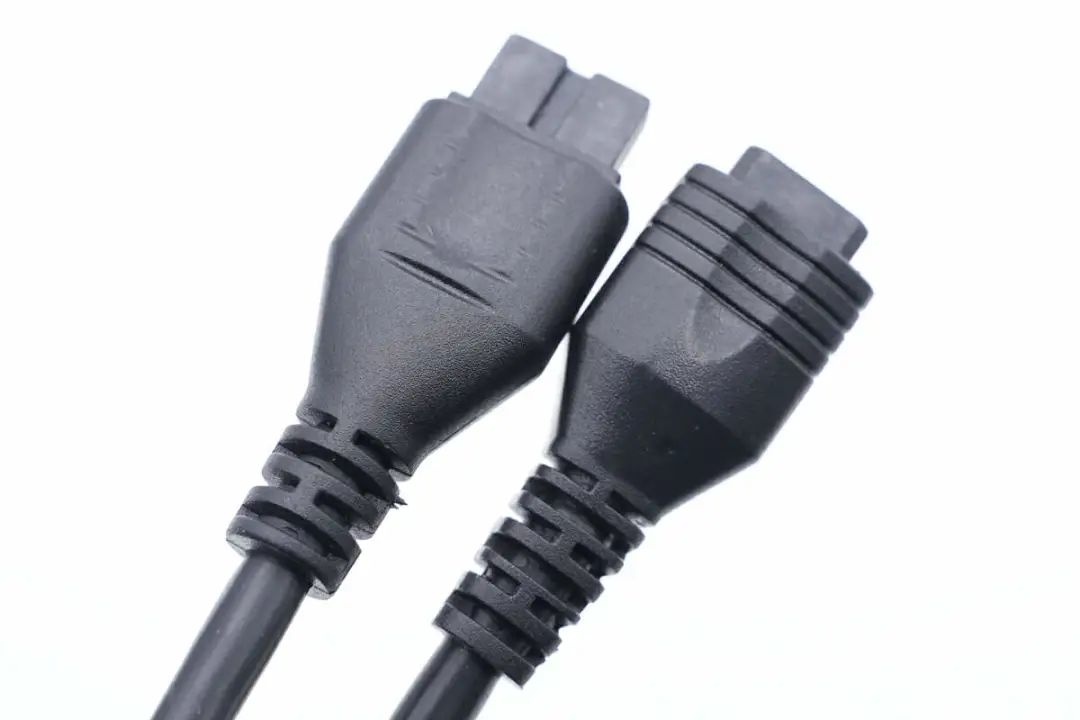

输出线缆可拆卸设计，而且两端造型也很特殊，不是常见的DC圆头。

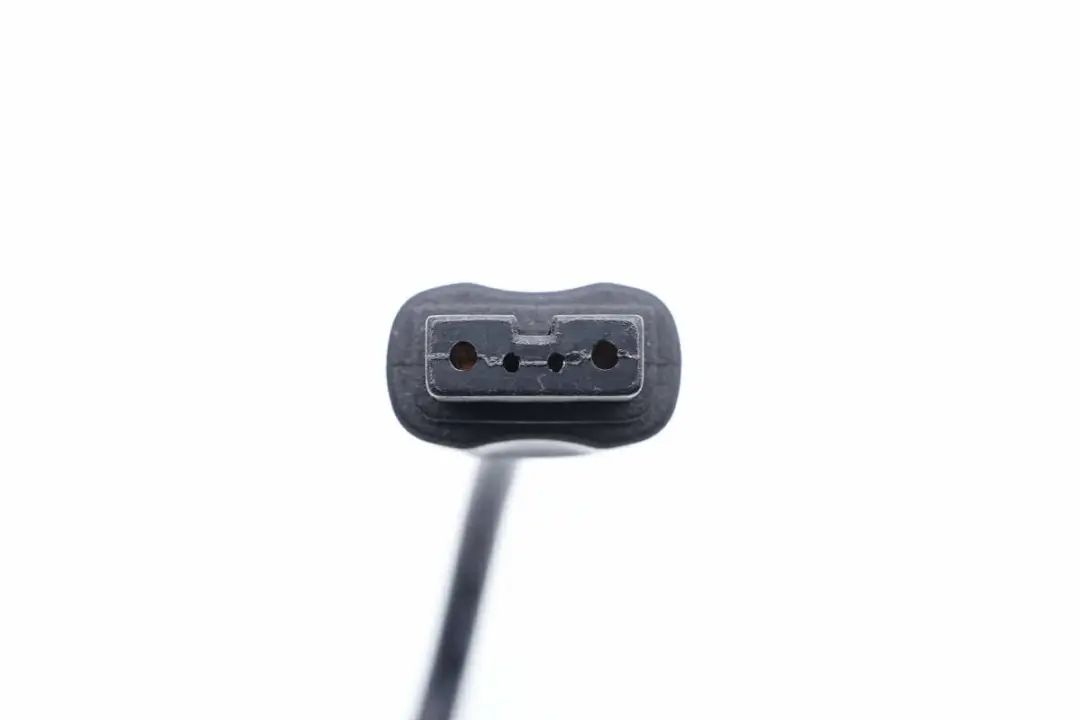

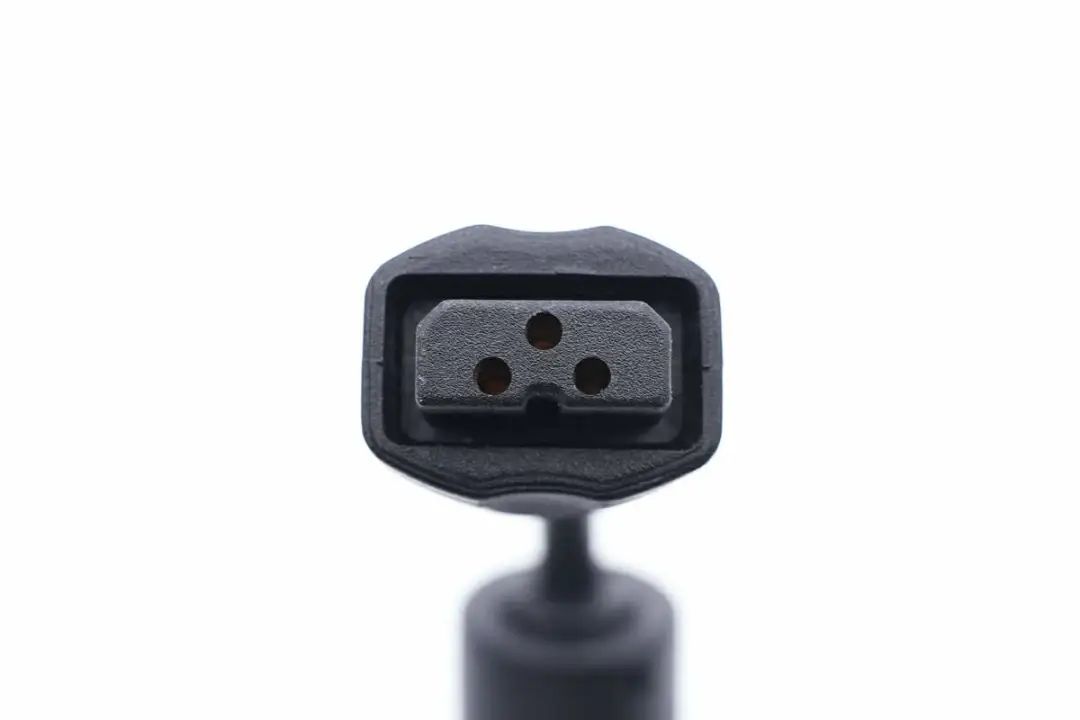

另一端是凹型插头，适配适配器输出接口。

线缆一端是梯型插头。

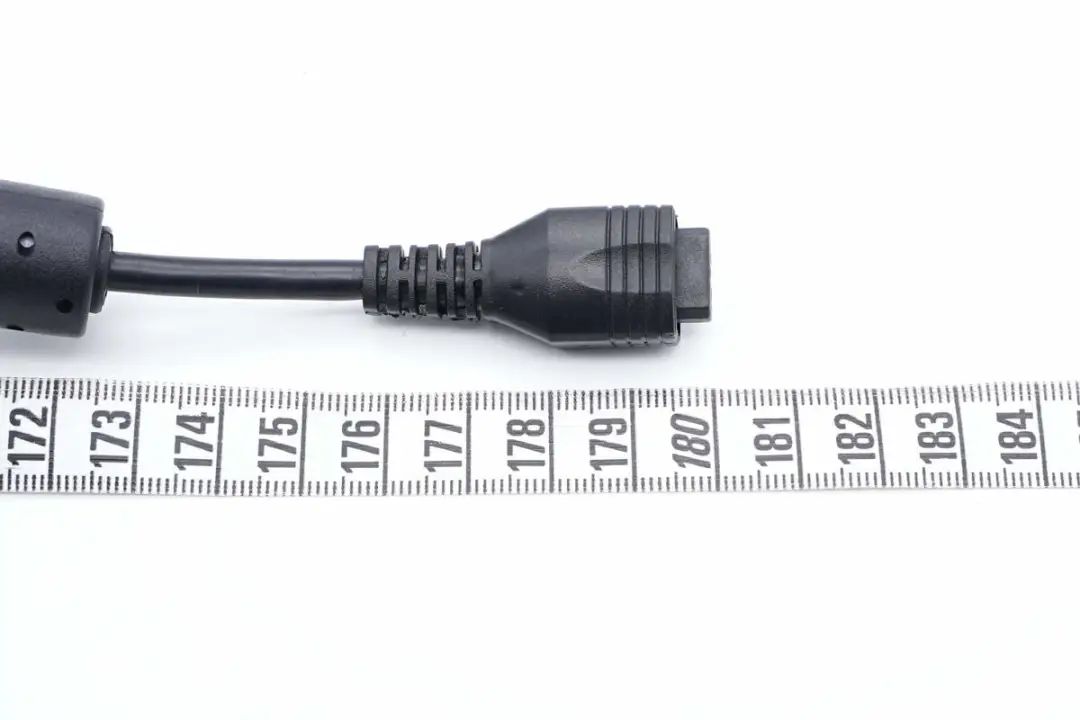

测得线缆长度约为1.8米。

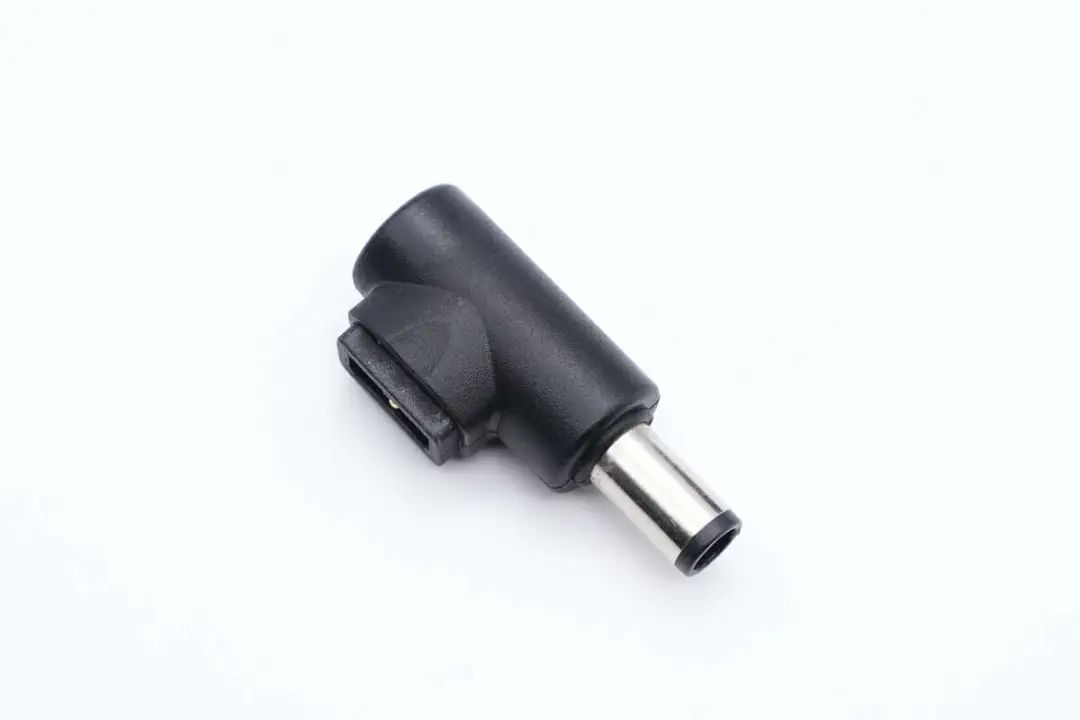

电源搭配了一个D18规格专用转接头，为笔记本电脑供电使用。

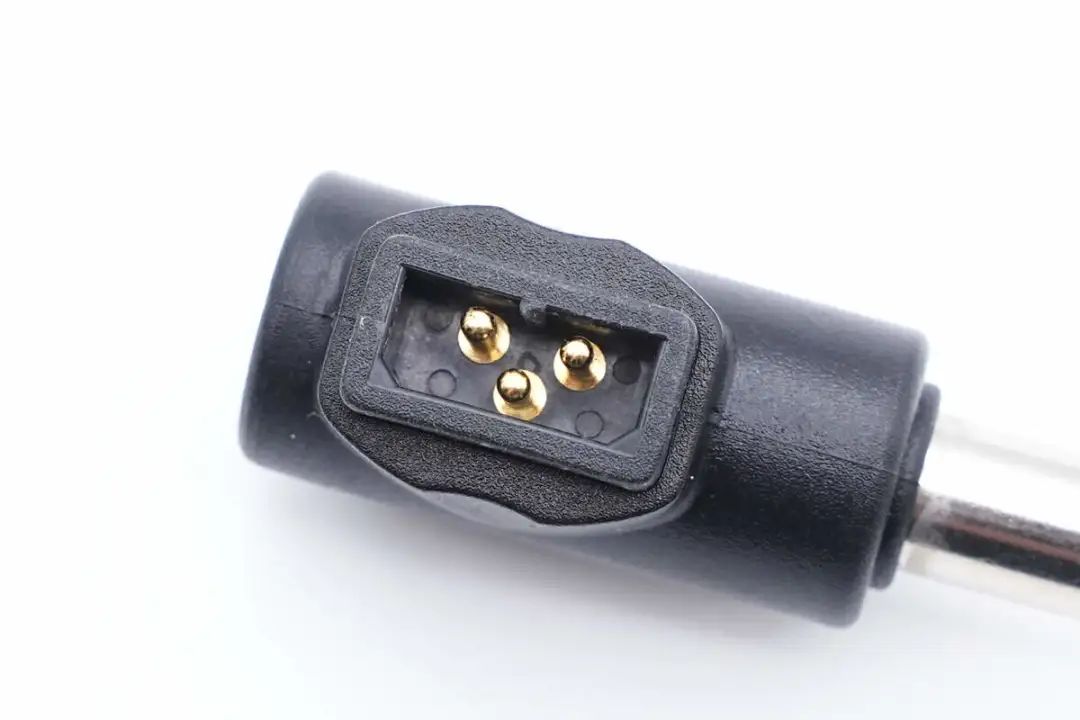

转接头插槽适配输出线缆端头，也是梯型。

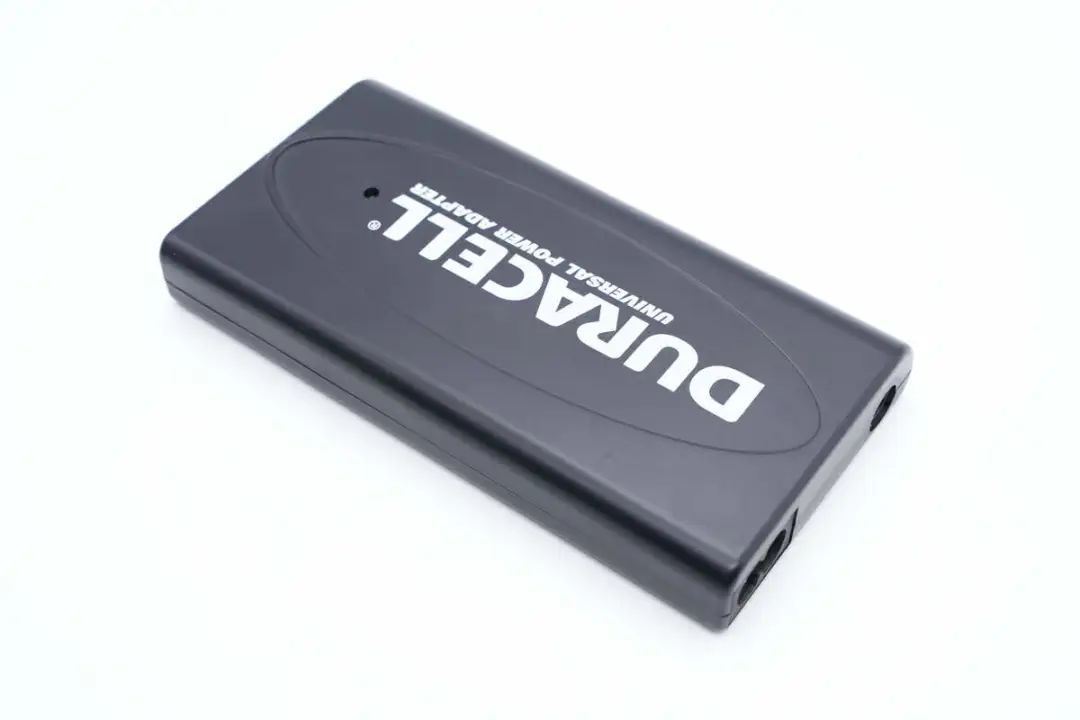

适配器采用PC防火材质黑色外壳，整体磨砂抗指纹。顶面两侧过渡圆润但弧度不同，这让适配器从一端看去显得有些与众不同。

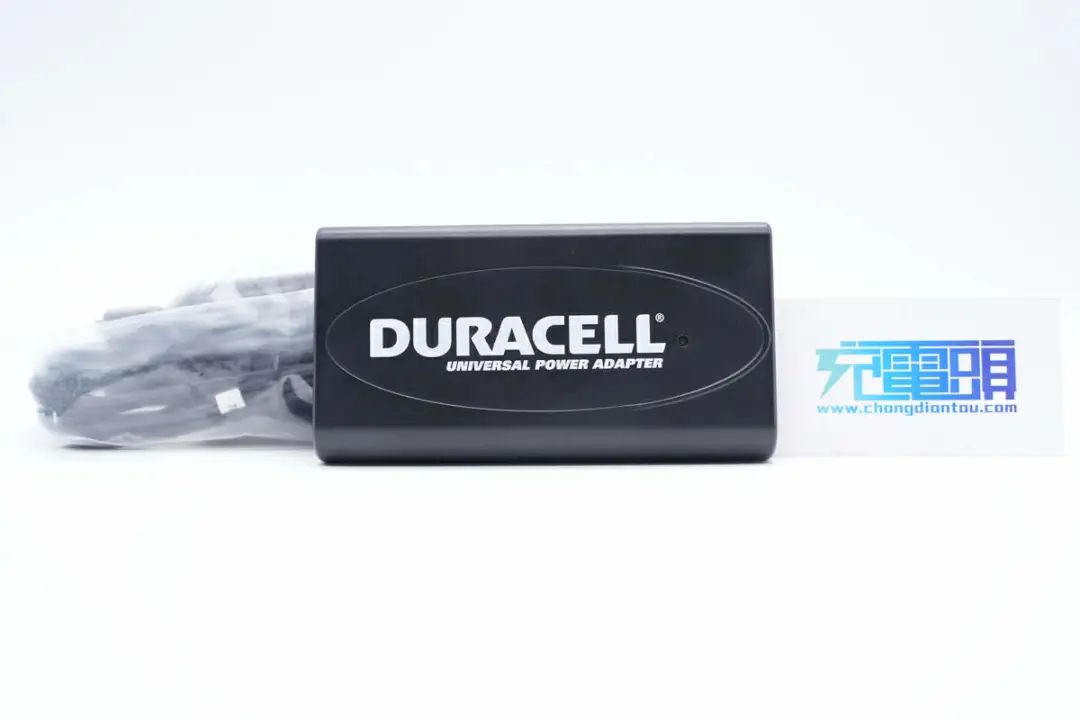

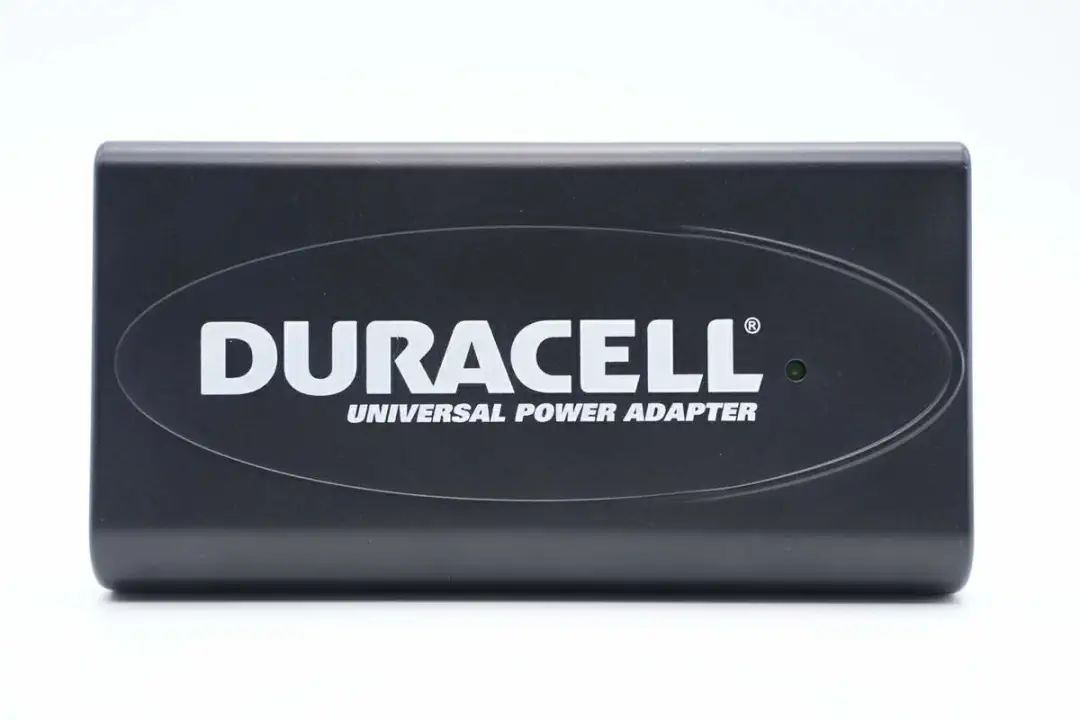

顶面设有椭圆凹槽并印有DURACELL品牌和产品名称。

品牌右边有一颗指示灯。

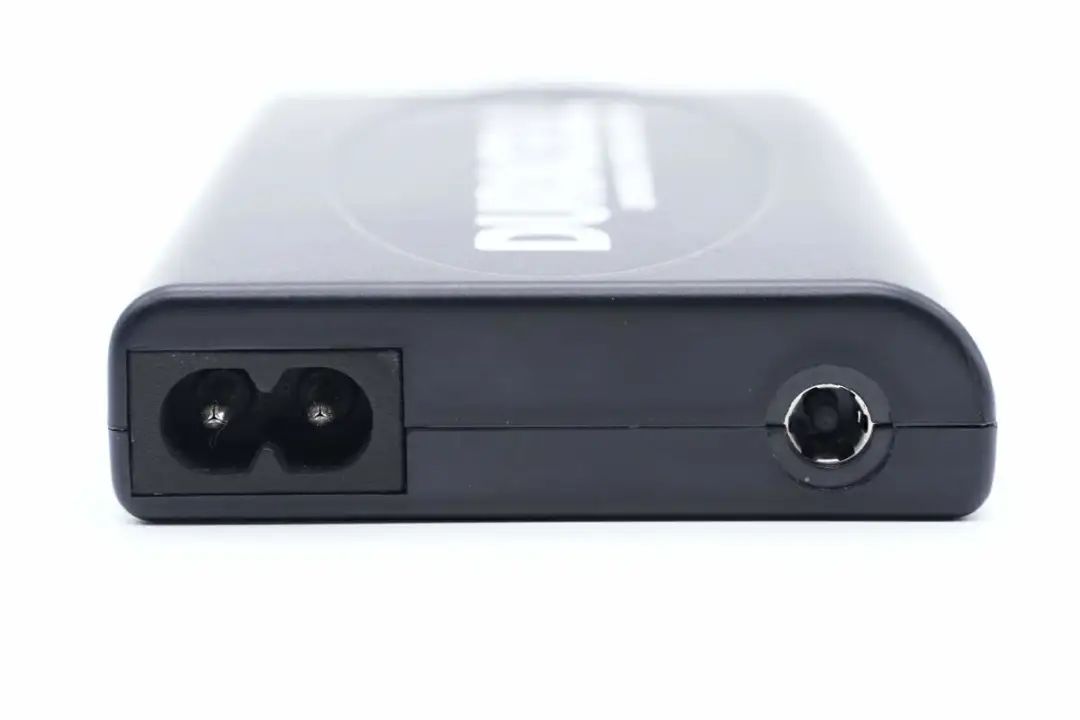

机身输入端设有8字AC插口和DC圆孔插口。

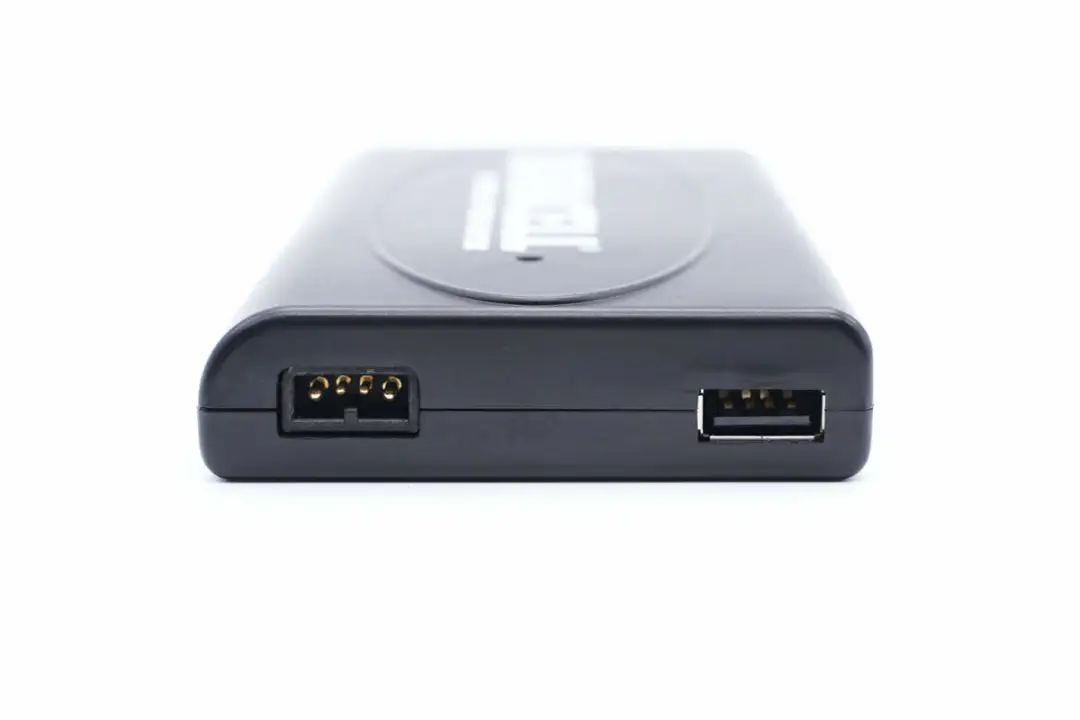

输出端设有凹型插口和USB-A接口。

凹型插口内凹设计，连接线缆可以起到加固作用。

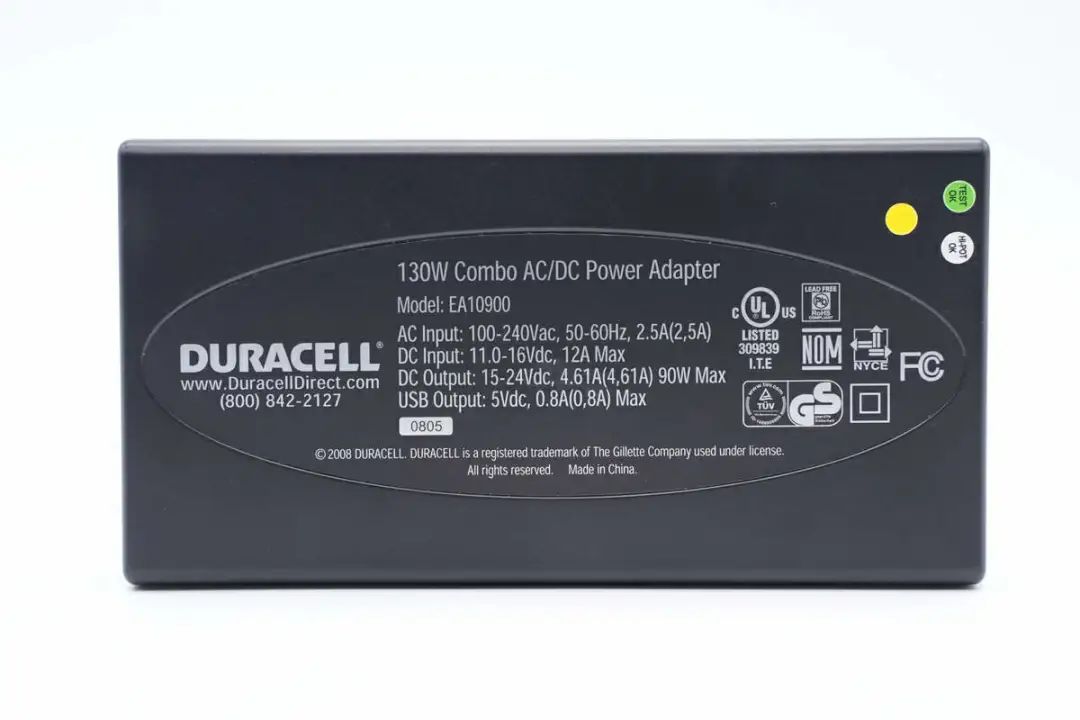

机身底部也设有椭圆凹槽并印有参数信息

型号：EA10900

AC输入：100-240V~50/60Hz 2.5A

DC输入：11-16V 12A Max

DC输出：15-24V 4.61A 90W Max

USB输出：5V 0.8A

适配器通过了UL、NOM、NYCE、FCC、GS等认证。

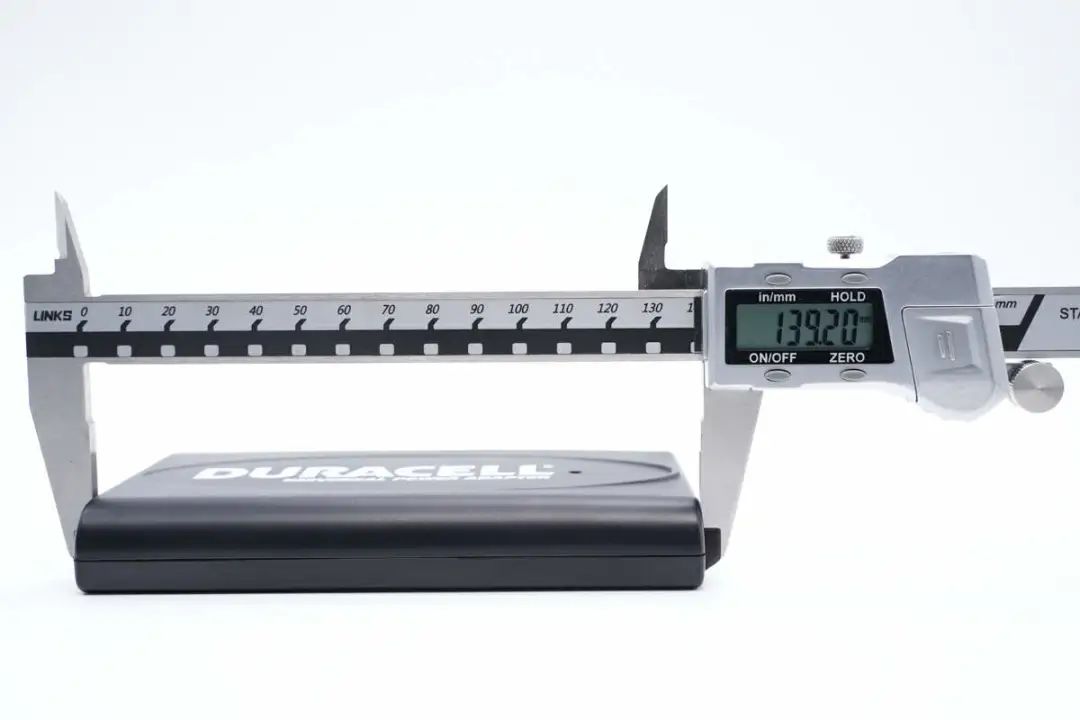

测得适配器机身长度为139.2mm。

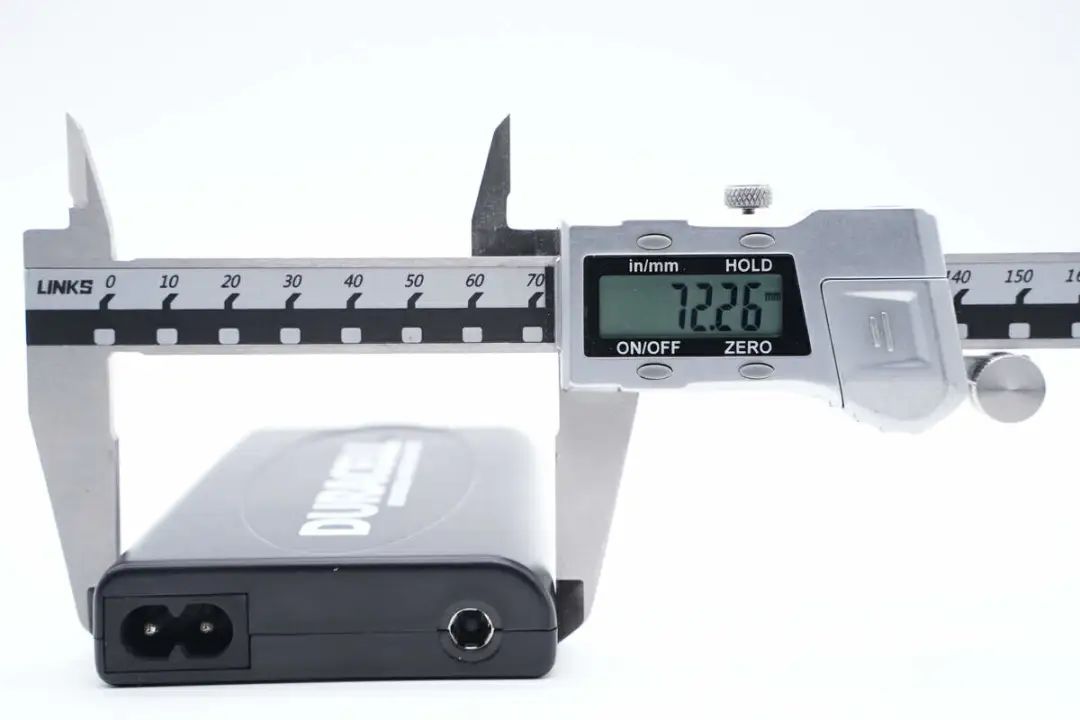

宽度为72.26mm。

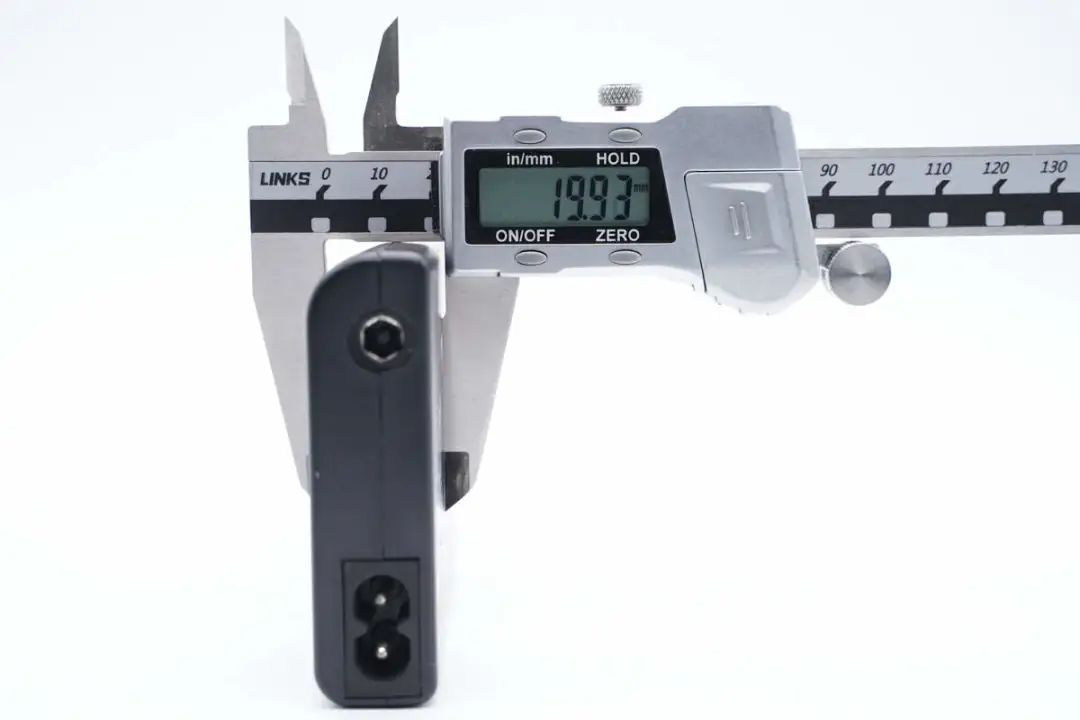

厚度为19.93mm。

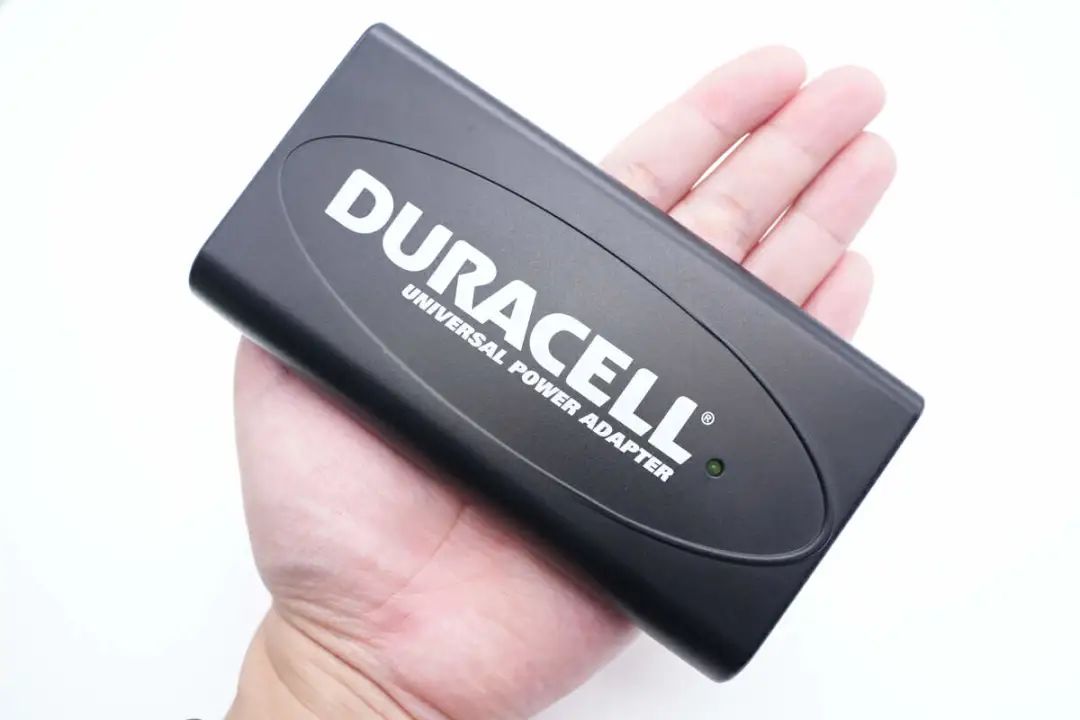

适配器拿在手上的大小直观感受。

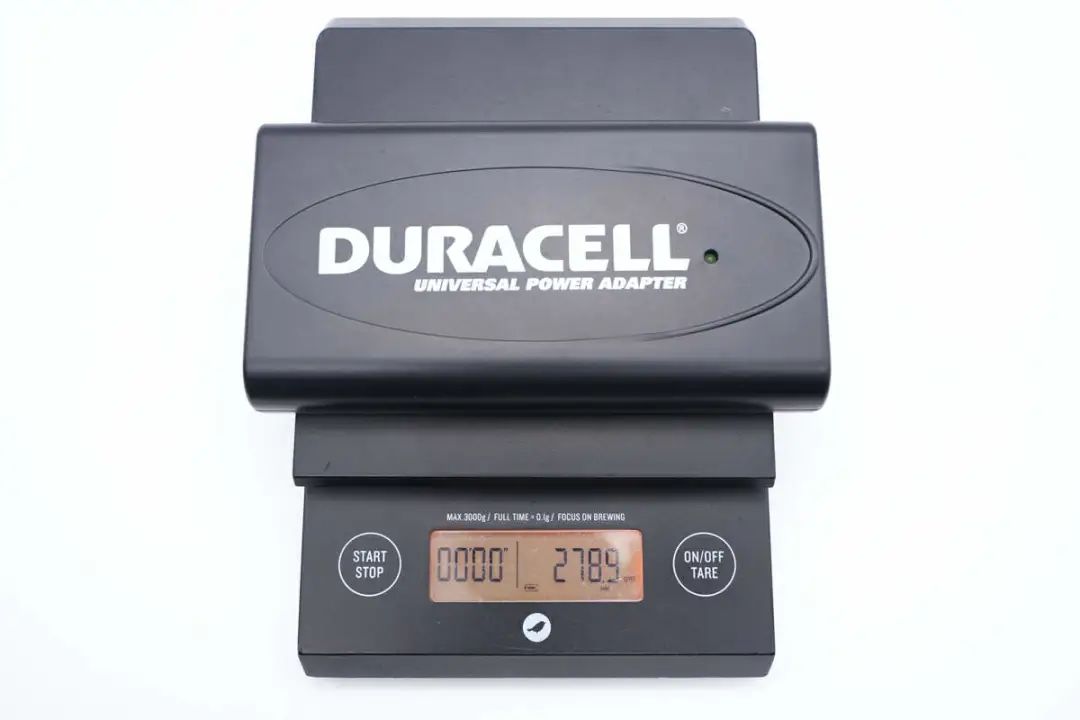

另外测得其重量约为279g。

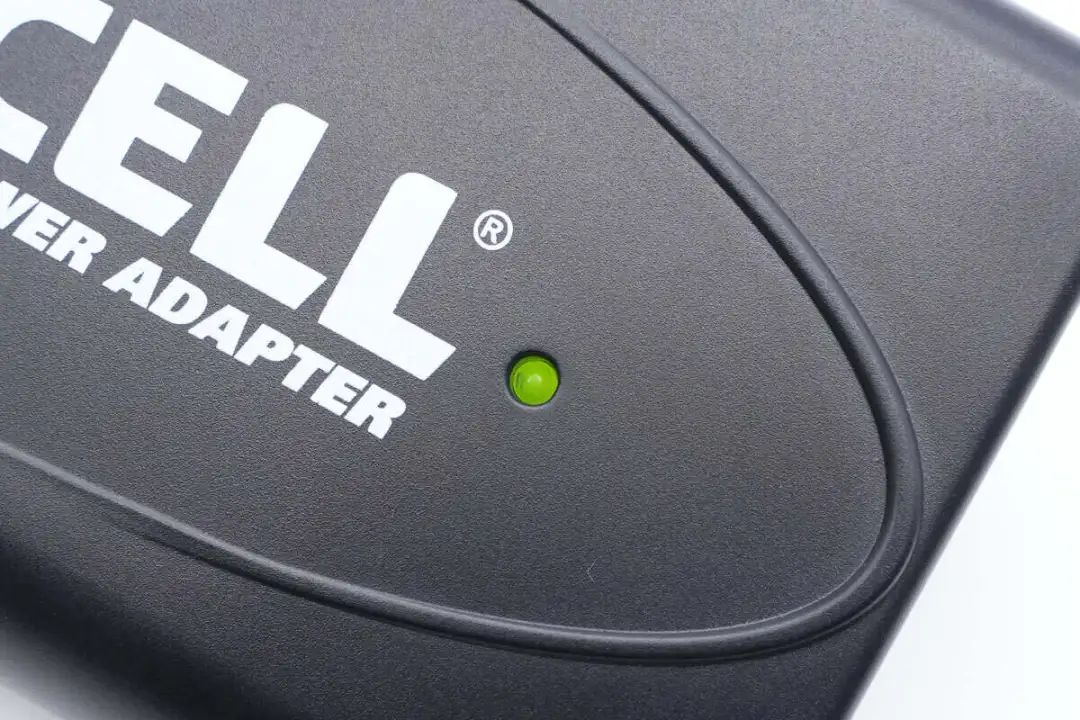

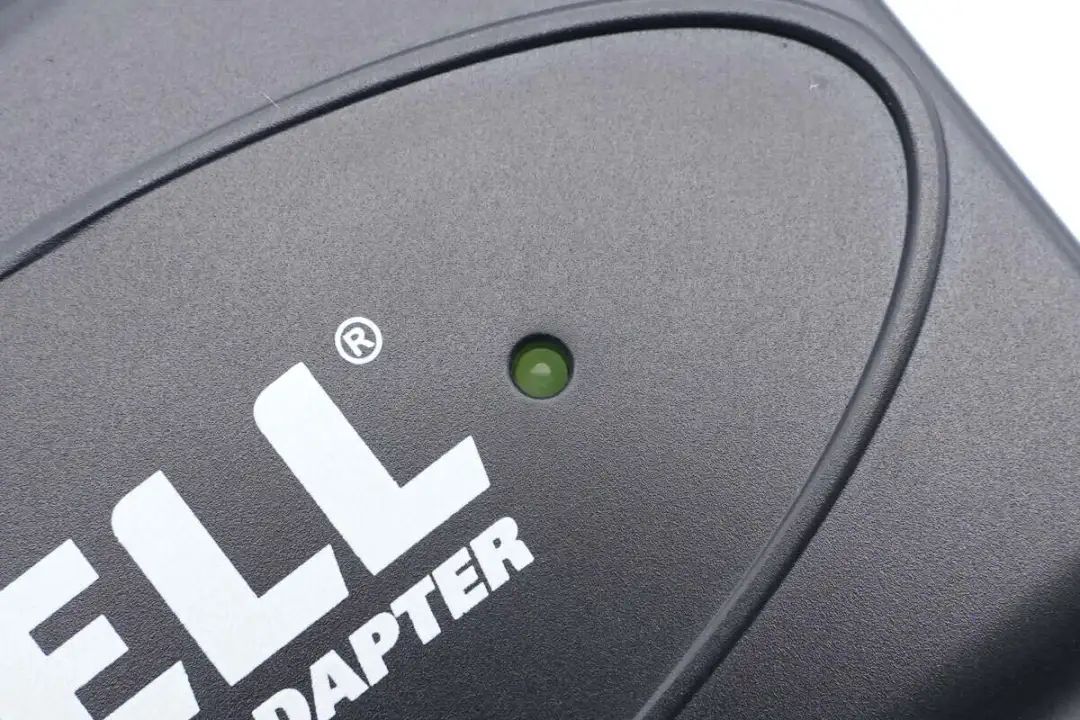

通电后，适配器上的指示灯亮绿光。

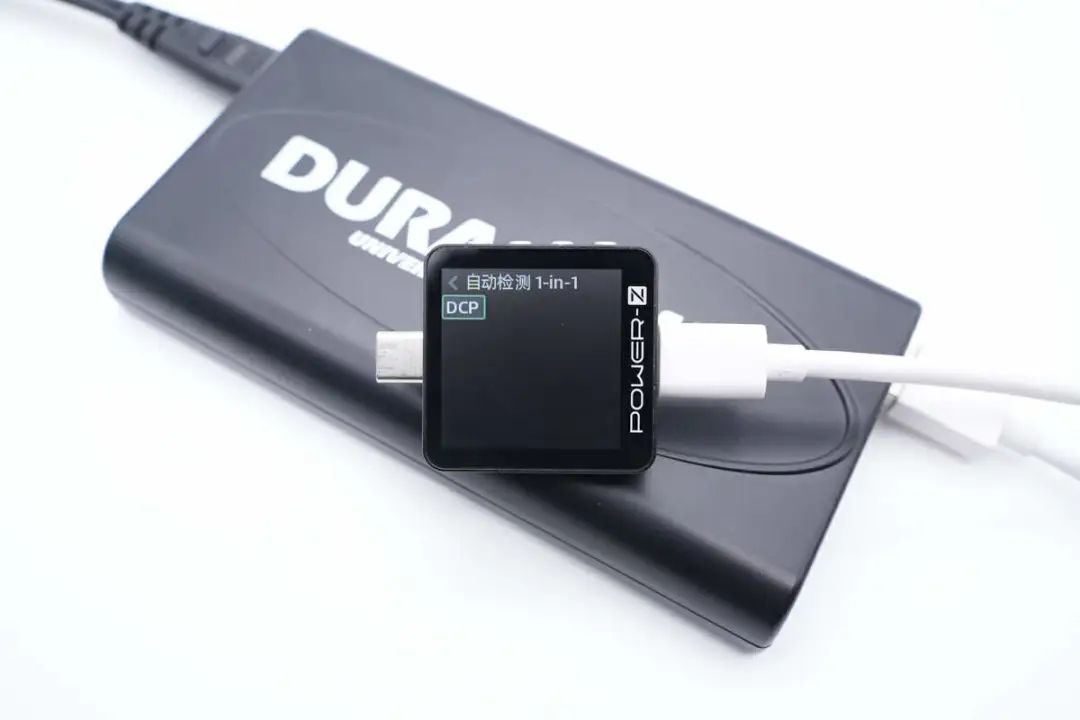

使用ChargerLAB POWER-Z KM003C测得USB-A口支持DCP充电协议。

金霸王130W交直流两用适配器拆解

看完了金霸王这款适配器的外观，下面就进行拆解，看看当年的电源是怎么设计的。

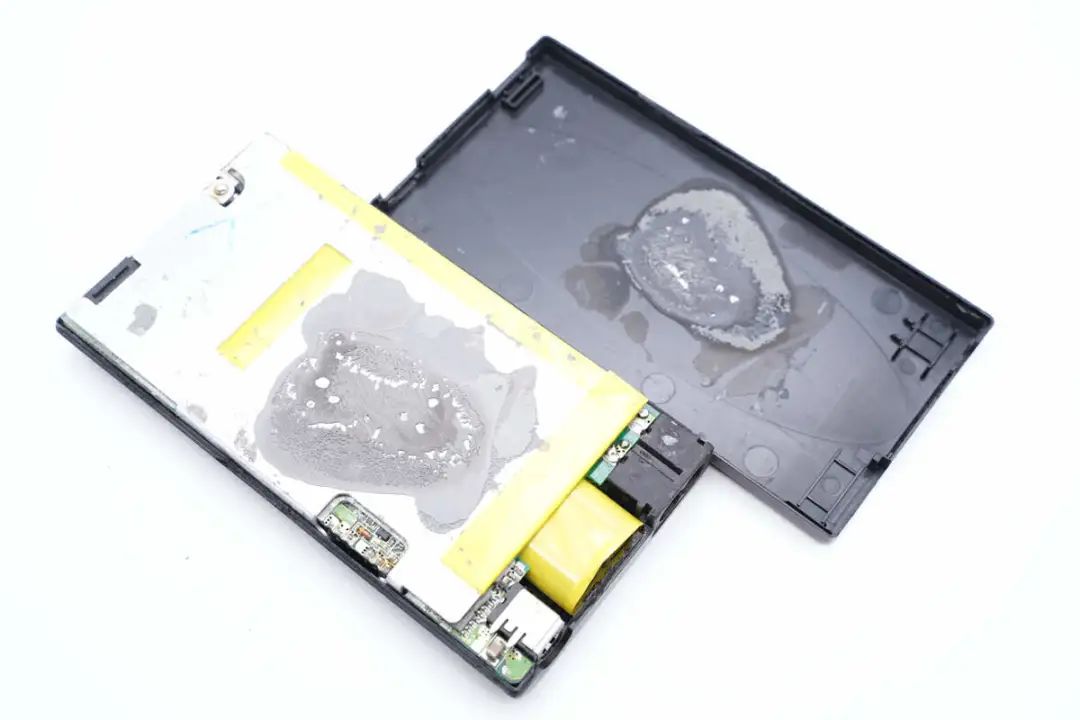

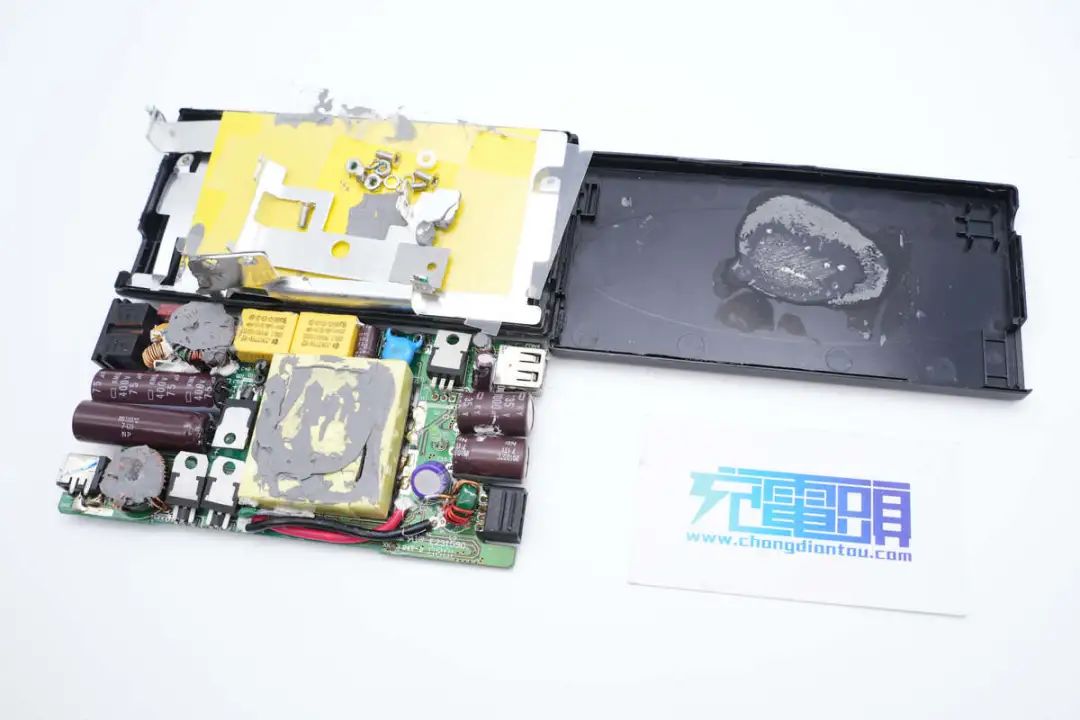

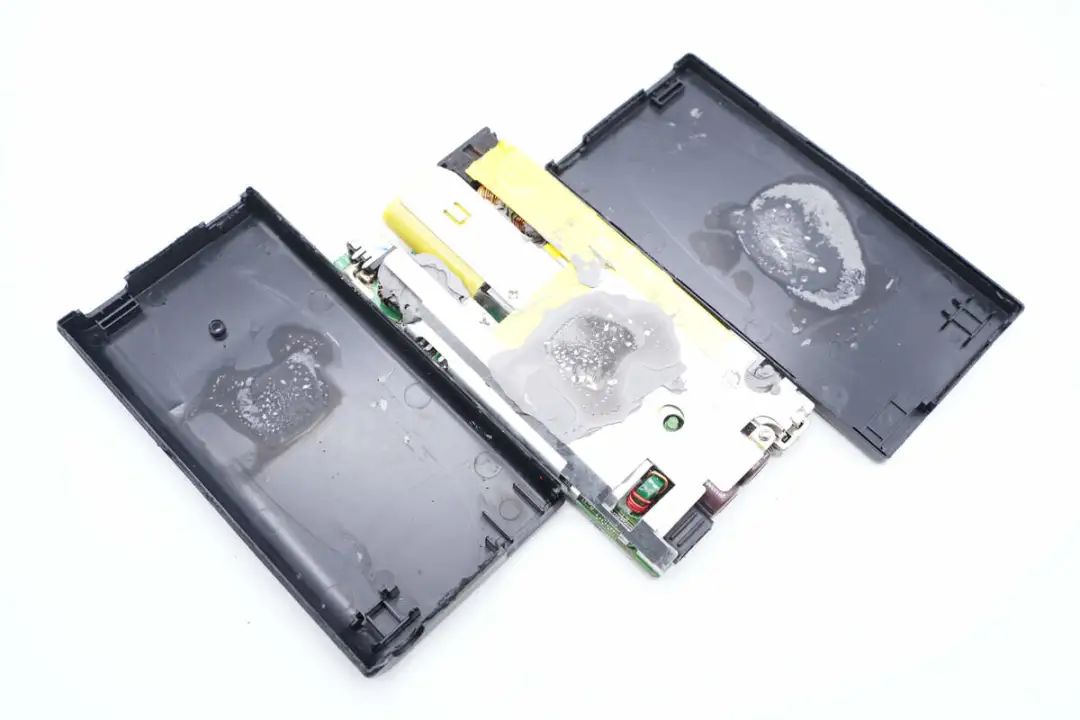

首先沿接缝处拆开电源外壳，内部铝合金散热片通过导热胶固定到外壳内部。

PCBA模块两面都通过导热胶固定。

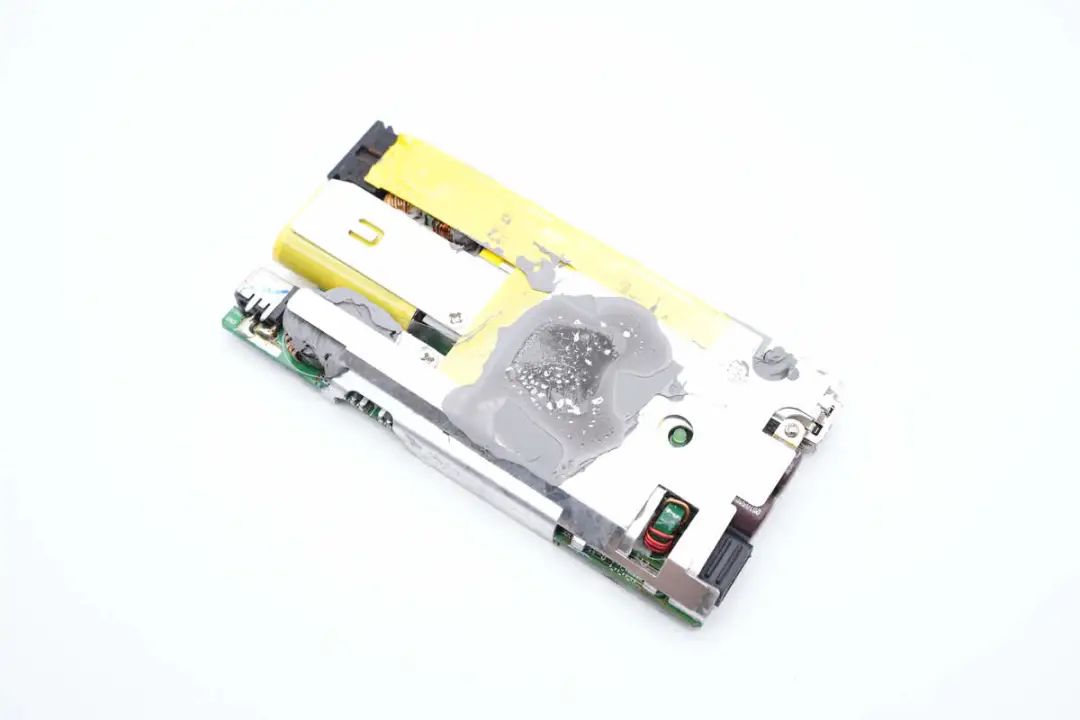

PCBA模块两面均被铝制散热片覆盖。

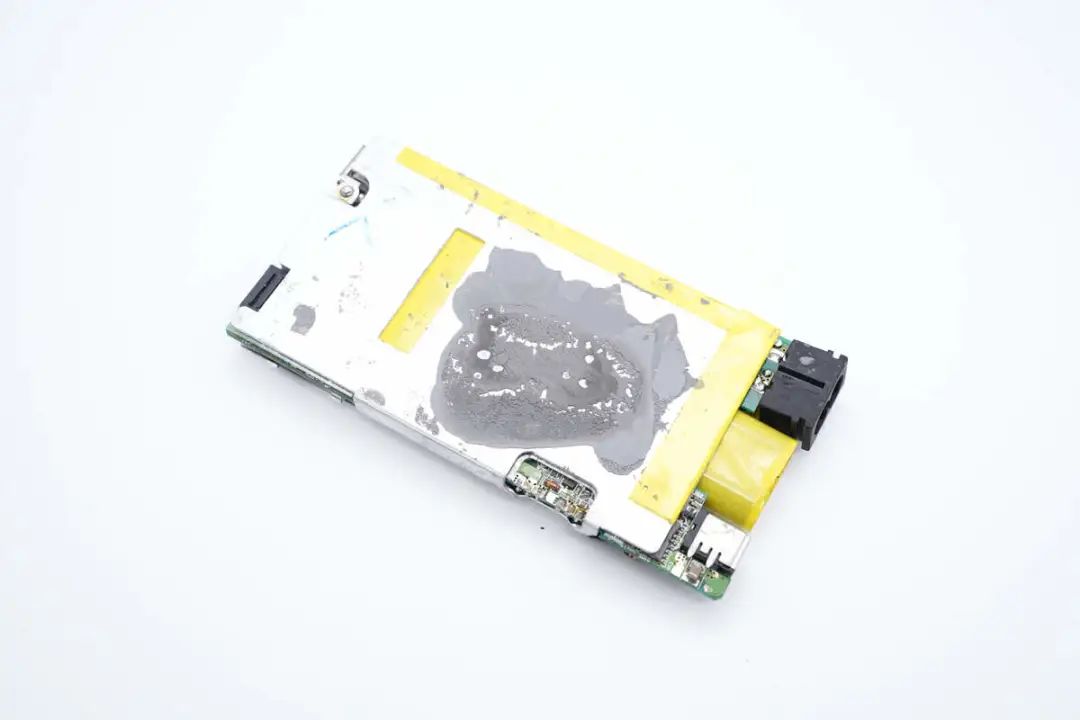

背面散热片粘贴胶带绝缘。

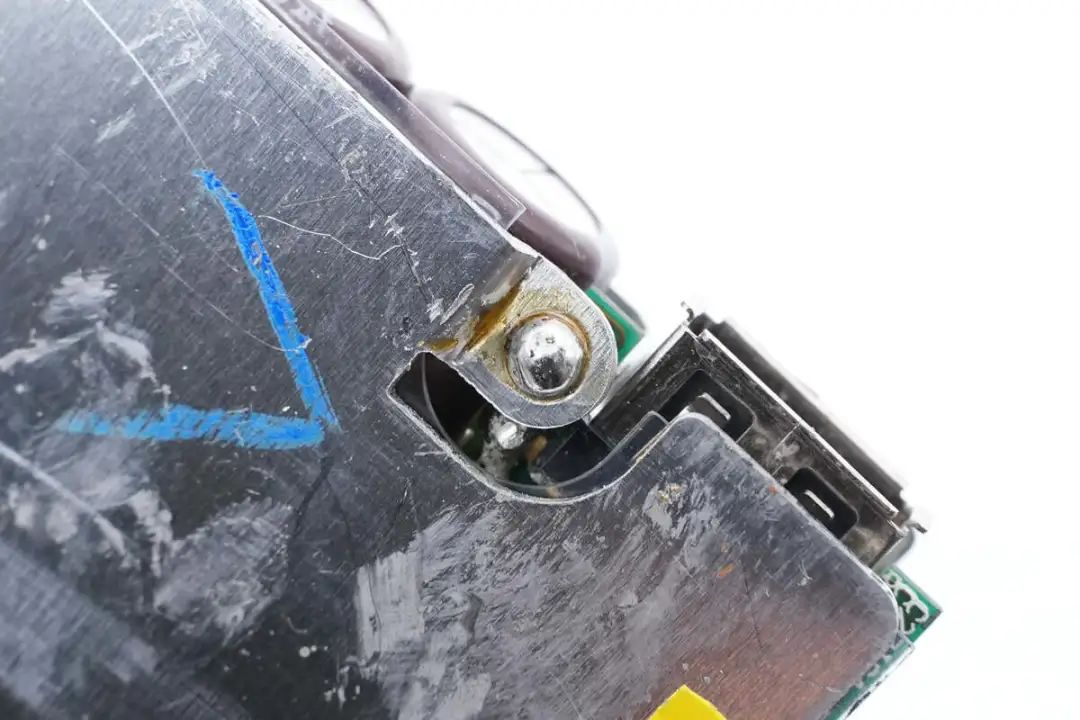

散热片通过焊接连接到PCBA模块。

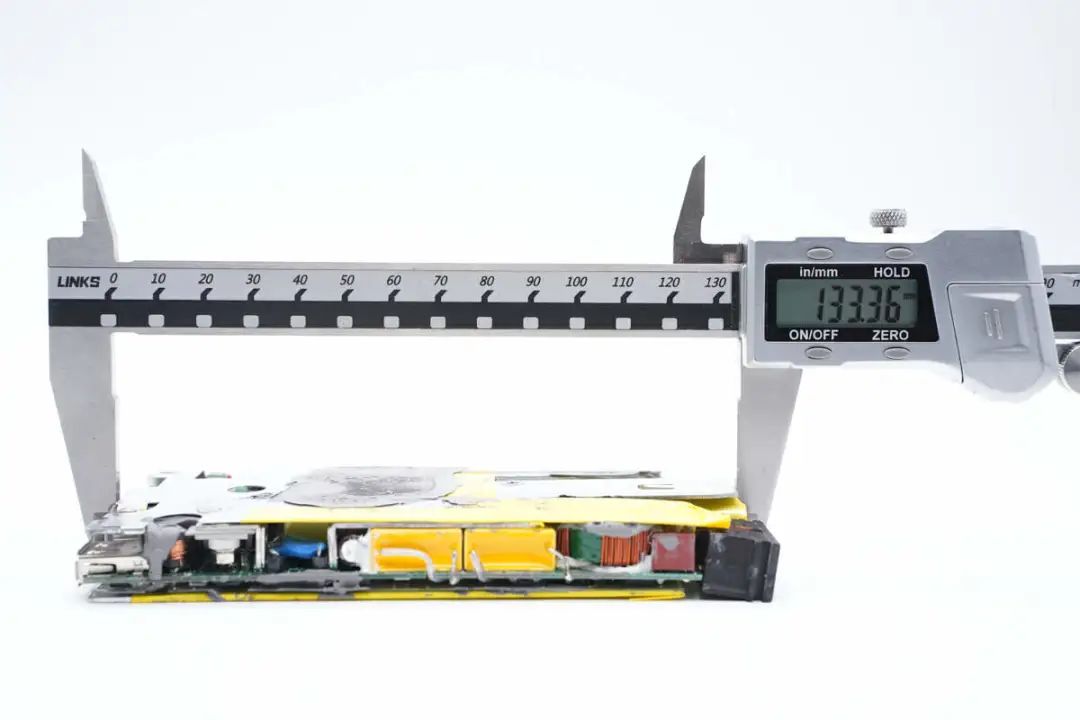

使用游标卡尺测得PCBA模块长度约为133.36mm。

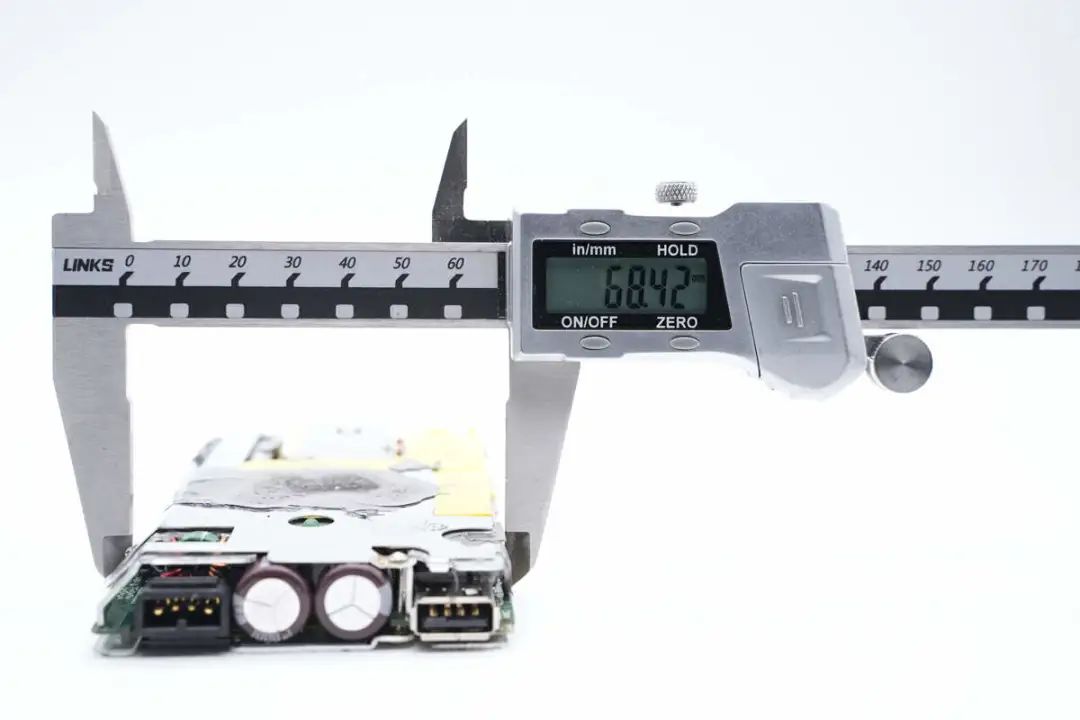

PCBA模块宽度约为68.42mm。

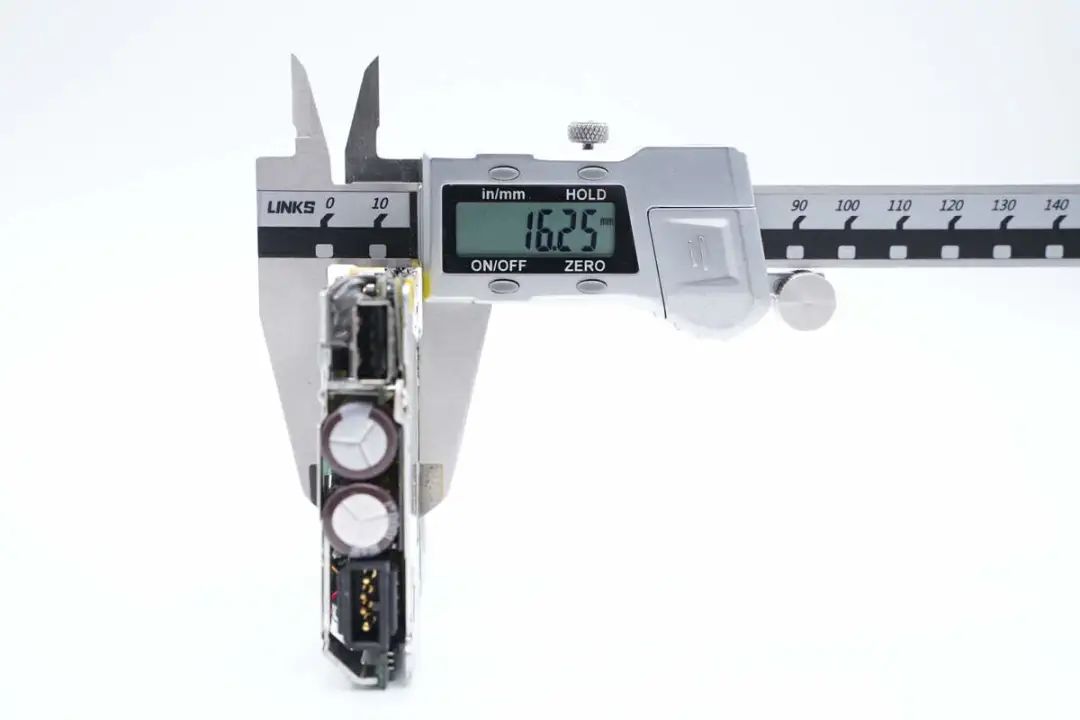

PCBA模块厚度约为16.25mm。

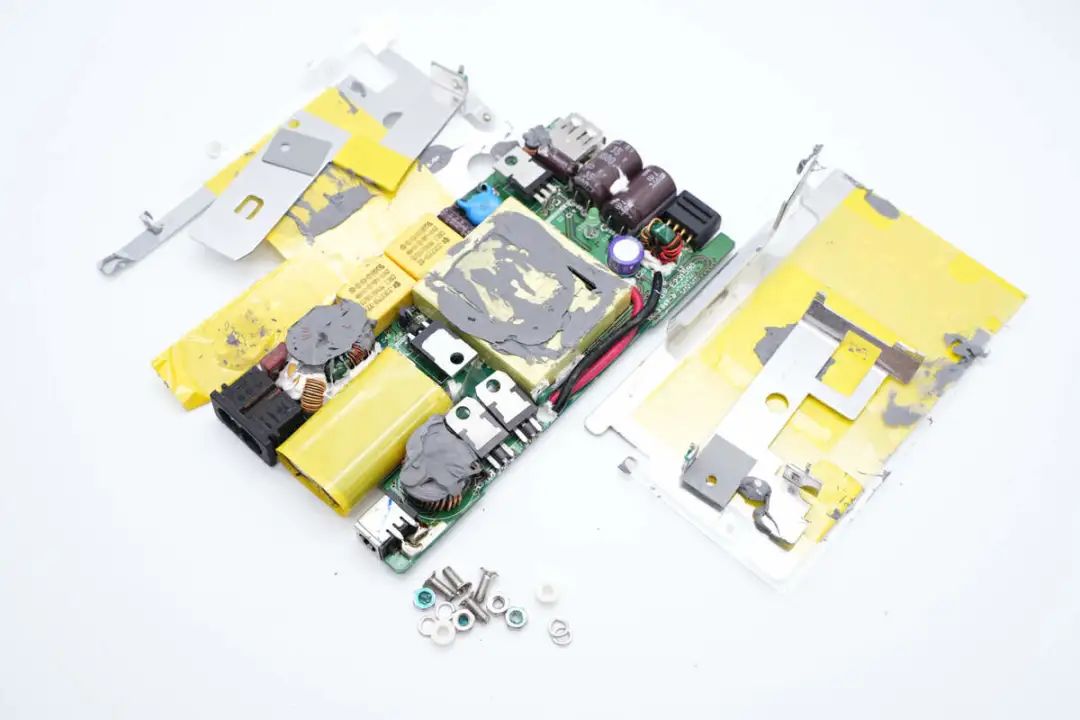

焊接取下PCBA模块两面覆盖的散热片，拧下开关管散热片的固定螺丝，继续进行拆解。

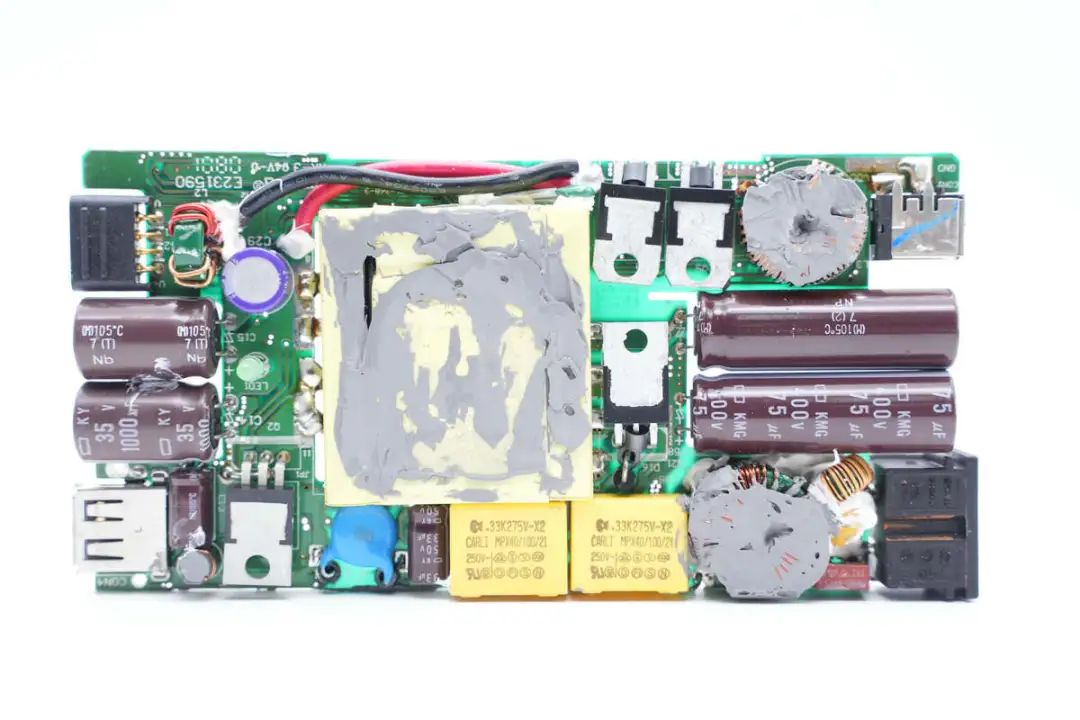

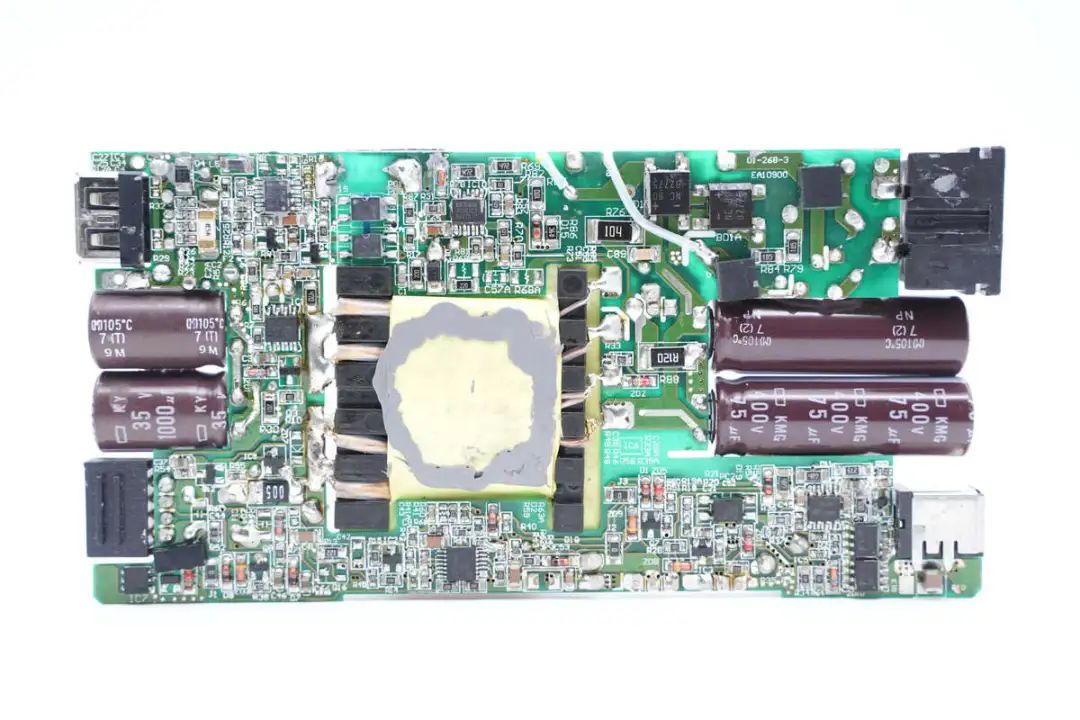

PCBA模块正面一览，左上角为直流输出插座，左下角为USB输出插座，右上角为直流输入插座，右下角为交流输入插座，焊接输入端保险丝，EMI滤波元件，初级滤波电容和开关管。右上方焊接升压电感及开关管。中间位置为变压器，两面涂胶散热。左侧为输出端，焊接滤波电容及输出端子等。

PCBA模块背面为镂空设计，放置变压器降低厚度。背面焊接整流桥以及主控芯片。

通过对PCBA模块的观察发现，金霸王这款电源为两路独立的电源设计，其中一路为交流电源，采用反激开关电源，同步整流，输出电压通过连接的输出插头，通过光耦反馈调节，电源还内置一颗存储器用于功率识别。另外一路为直流电源，升压电路，将车充输入12V升压为笔记本电脑供电。此外电源还内置一路降压电路，为USB-A口输出。下面我们就从输入端开始了解各个元器件的信息。

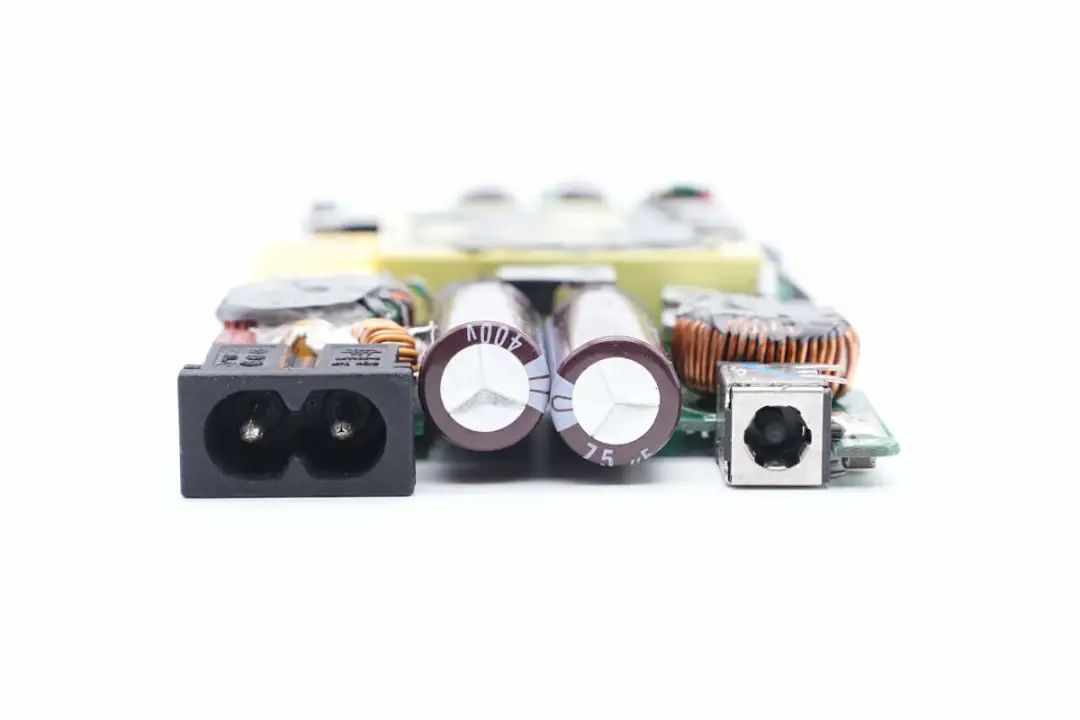

电源输入端一览，左侧焊接八字线插座，右侧焊接直流电源输入插座，中间焊接两颗初级滤波电容，PCB为镂空设计，降低厚度。

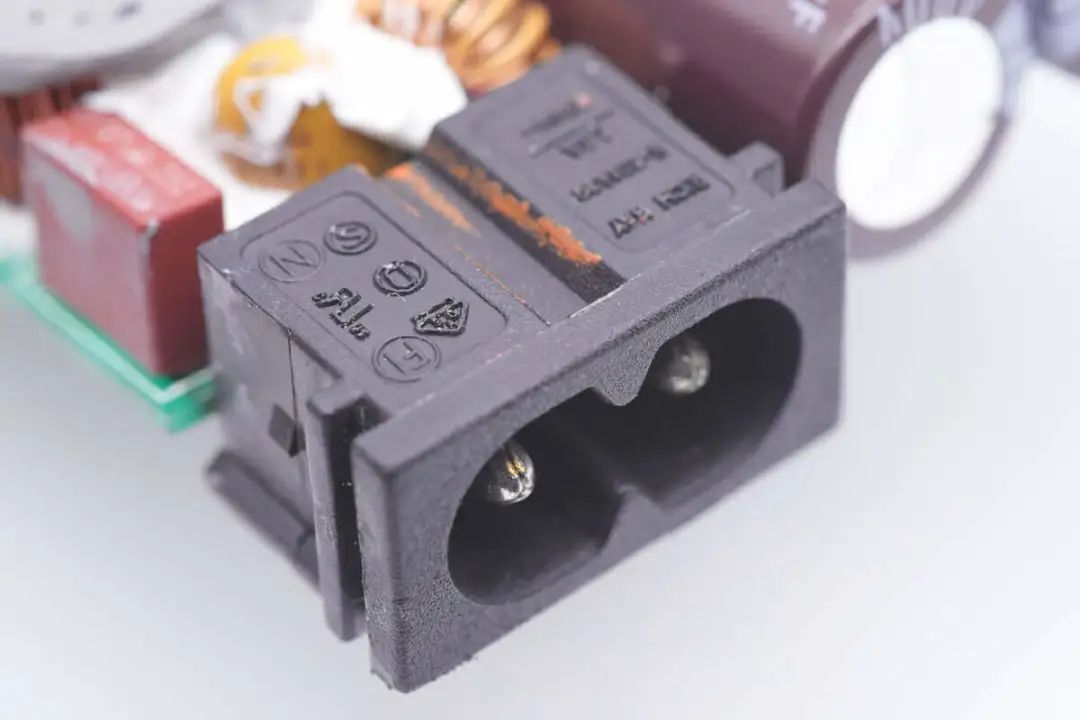

交流八字线插座特写，焊接连接。

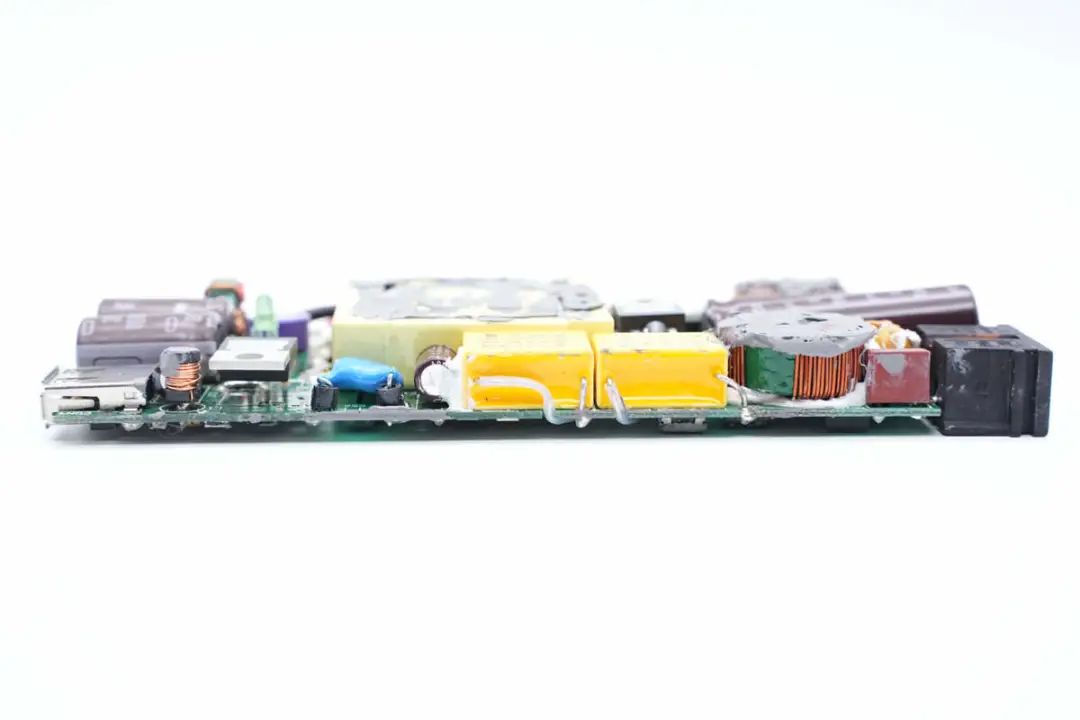

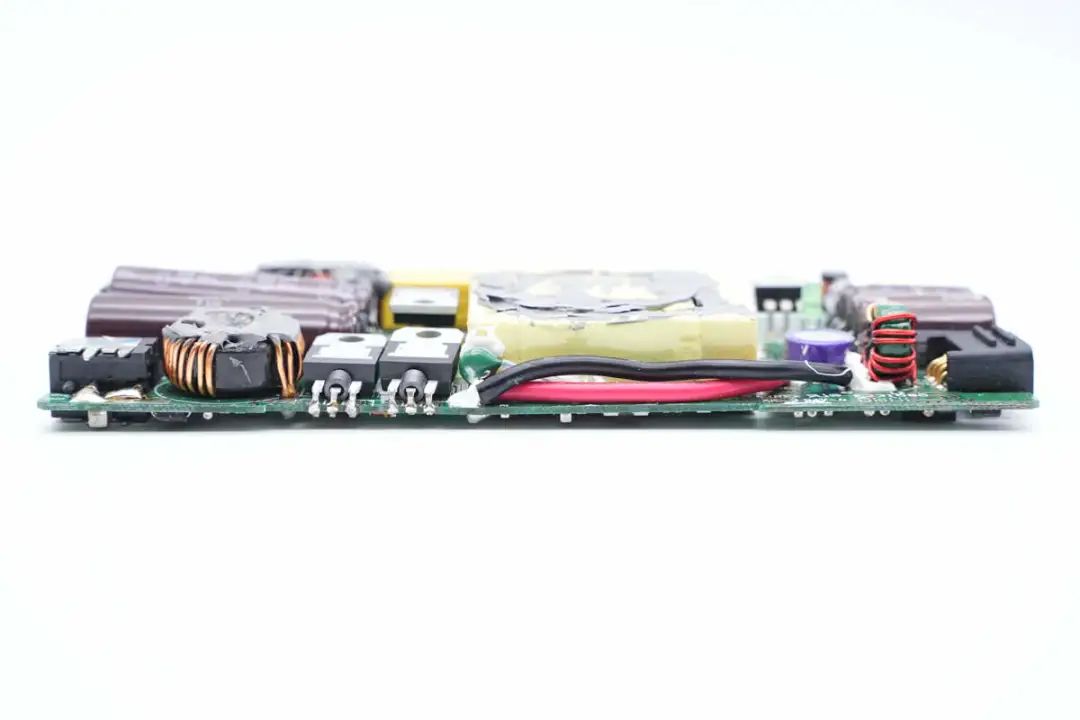

PCBA模块侧面一览，由右向左依次焊接电源插座，保险丝，共模电感，安规X2电容，Y电容和USB-A母座。

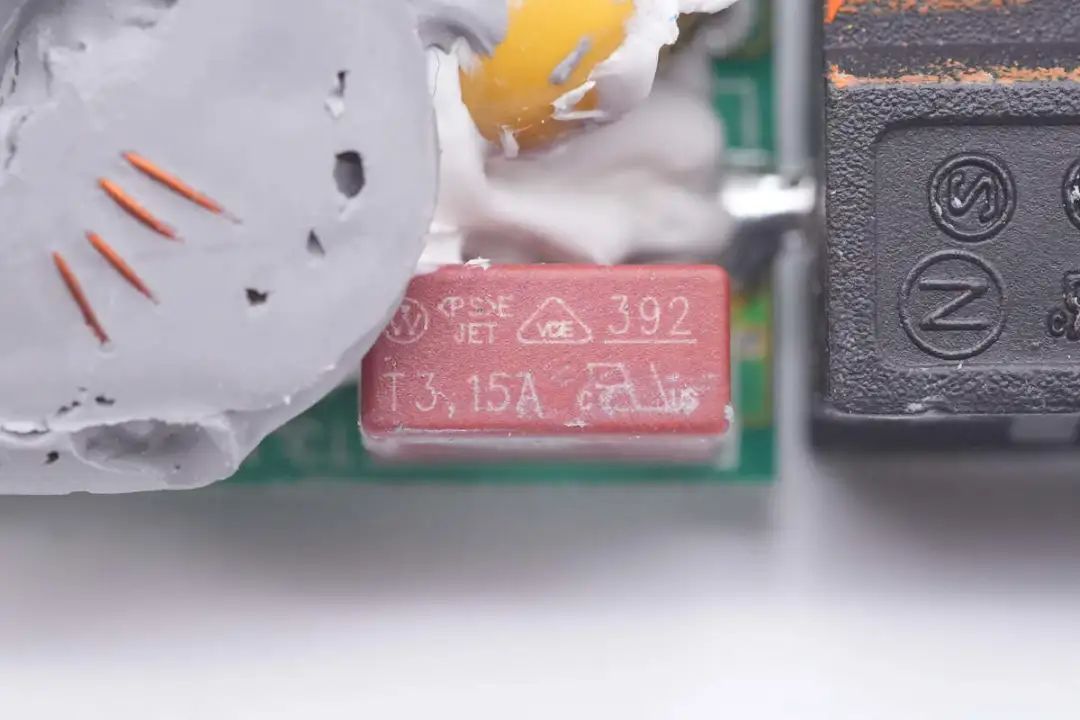

输入端延时保险丝来自华德电子，规格为3.15A。

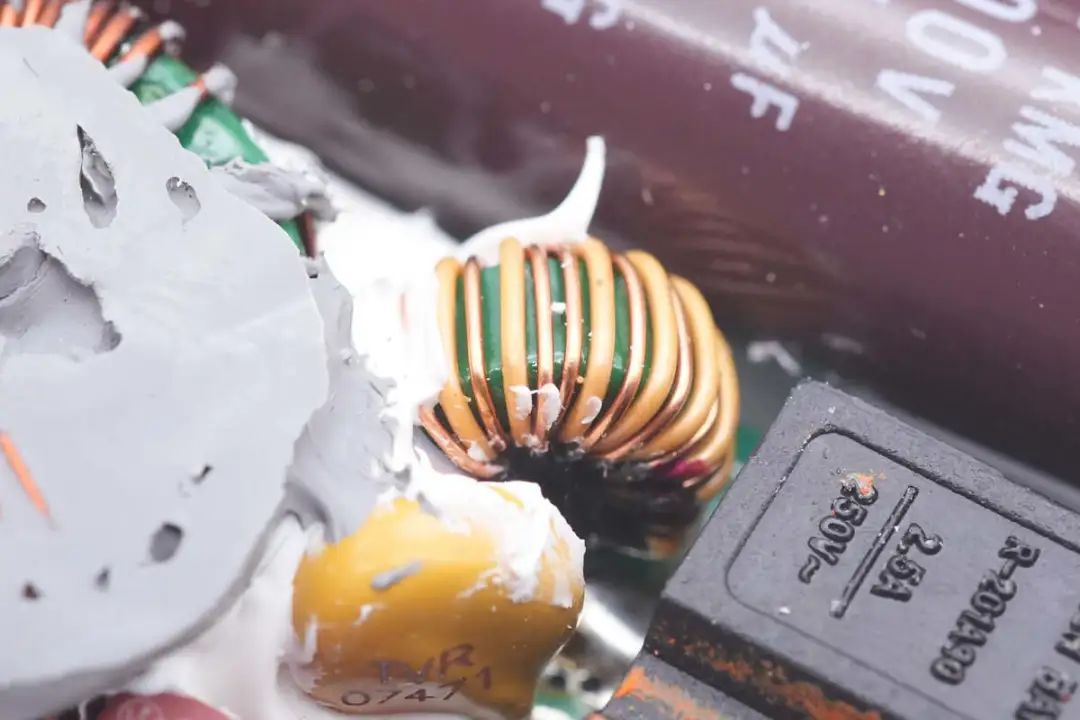

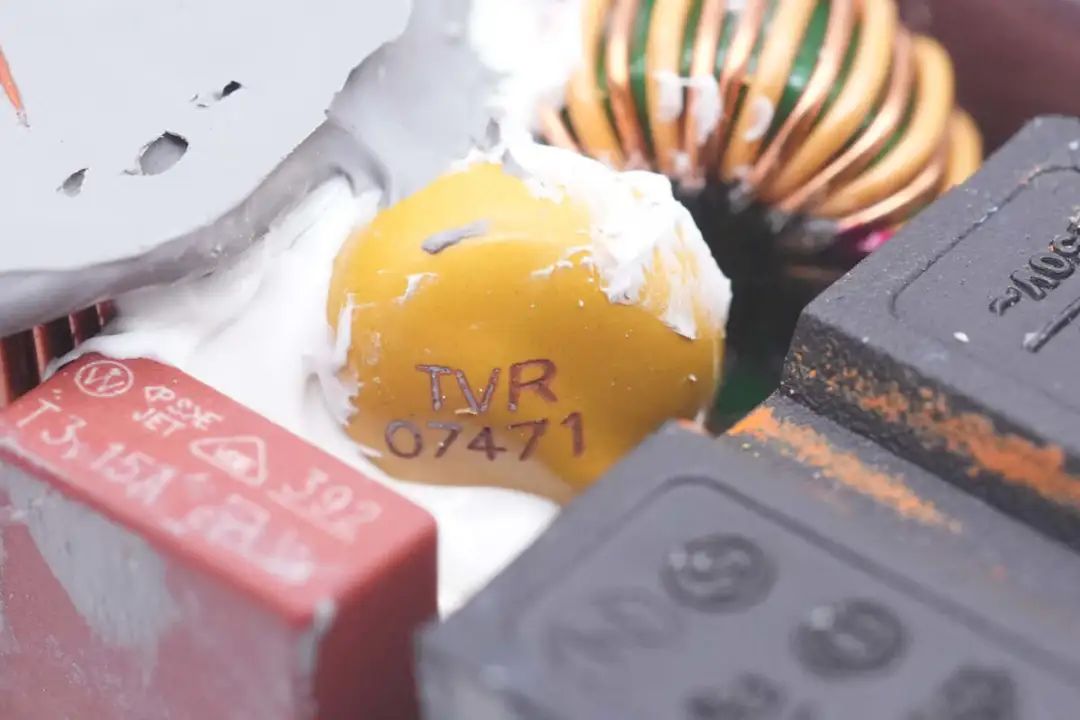

压敏电阻丝印TVR07471，用于输入浪涌保护。

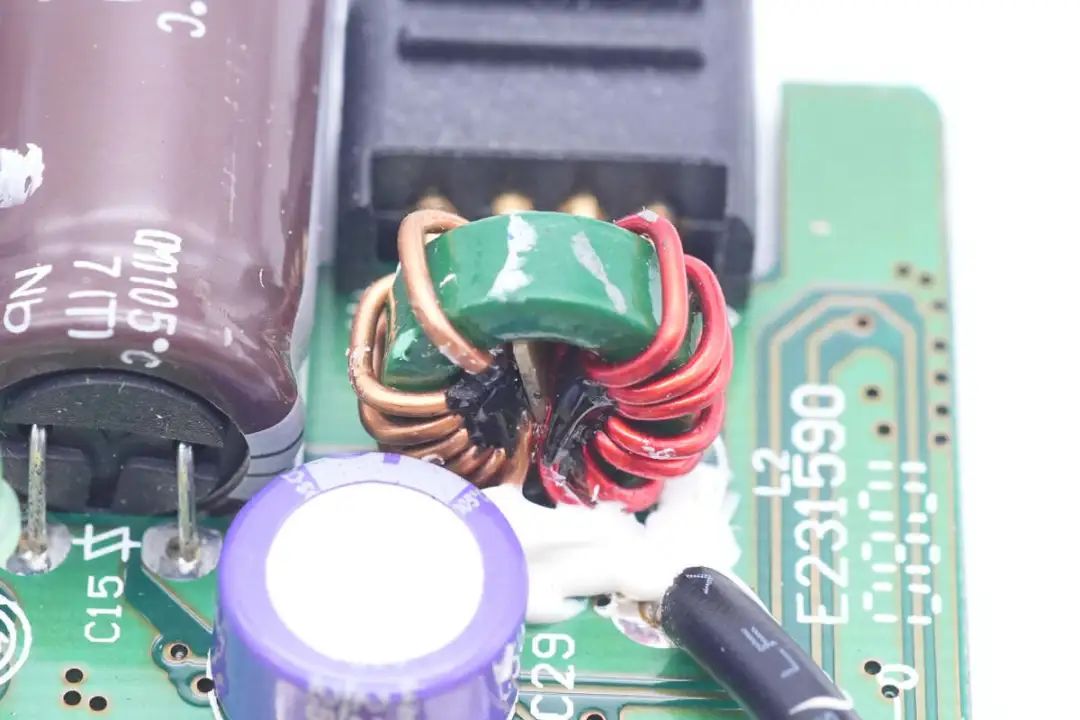

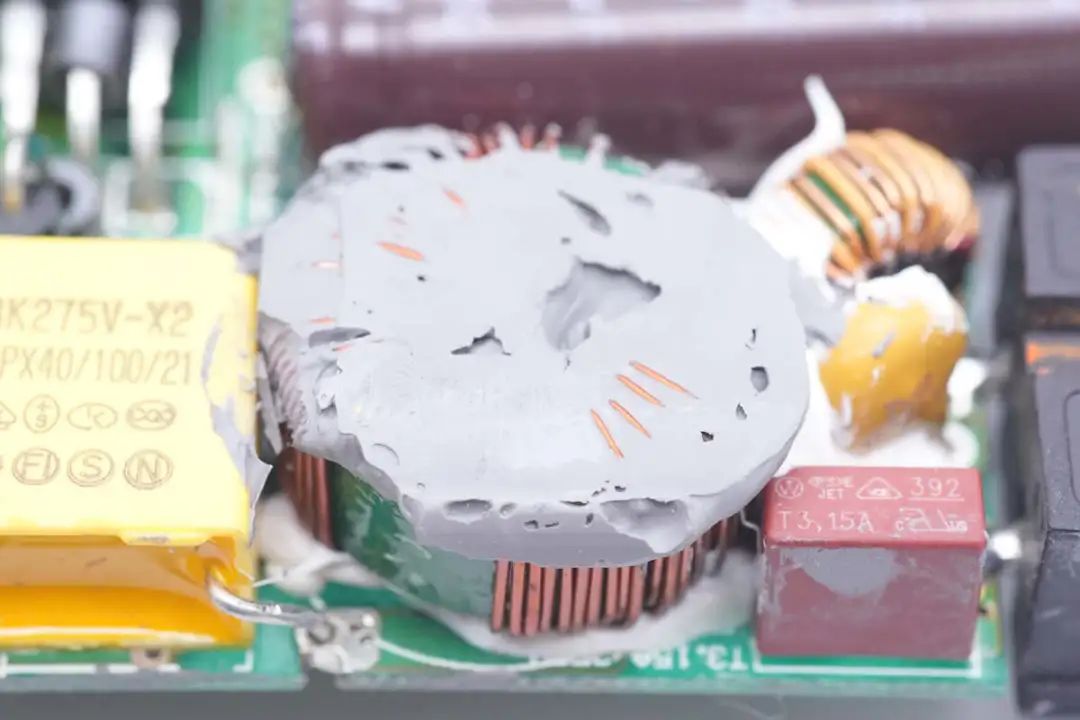

在压敏电阻后面是共模电感，采用漆包线和绝缘线绕制。

第二级共模电感采用漆包线绕制。

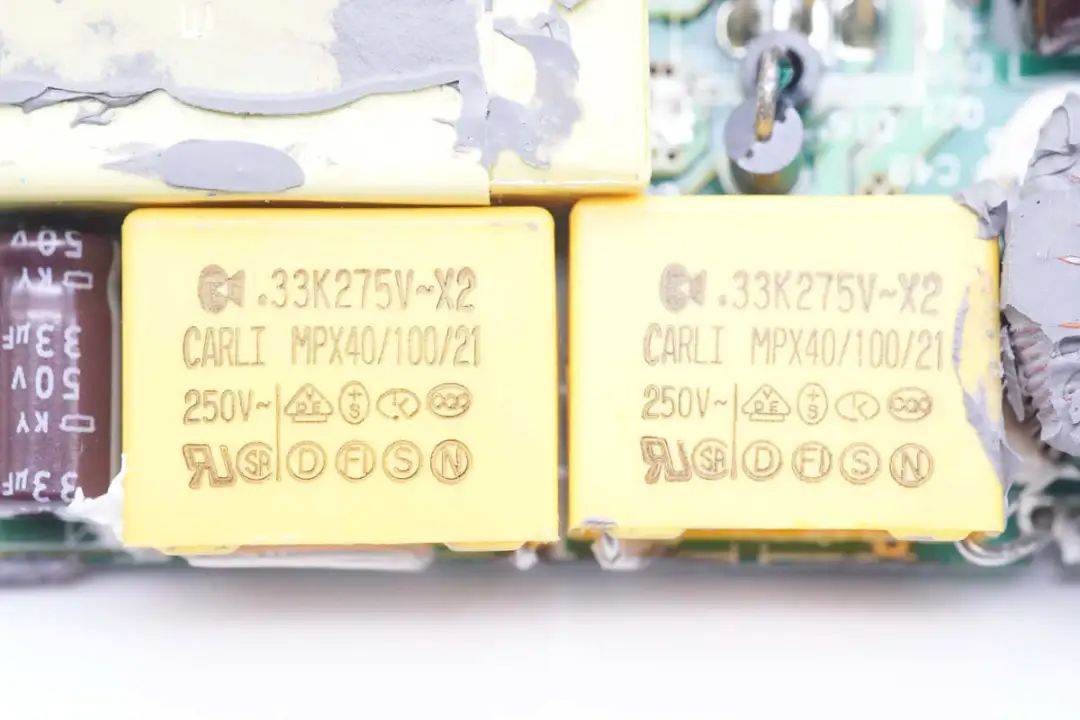

两颗安规X2电容来自CARLI凯励，容量为0.33μF，引脚套管穿过PCB连接到背面。

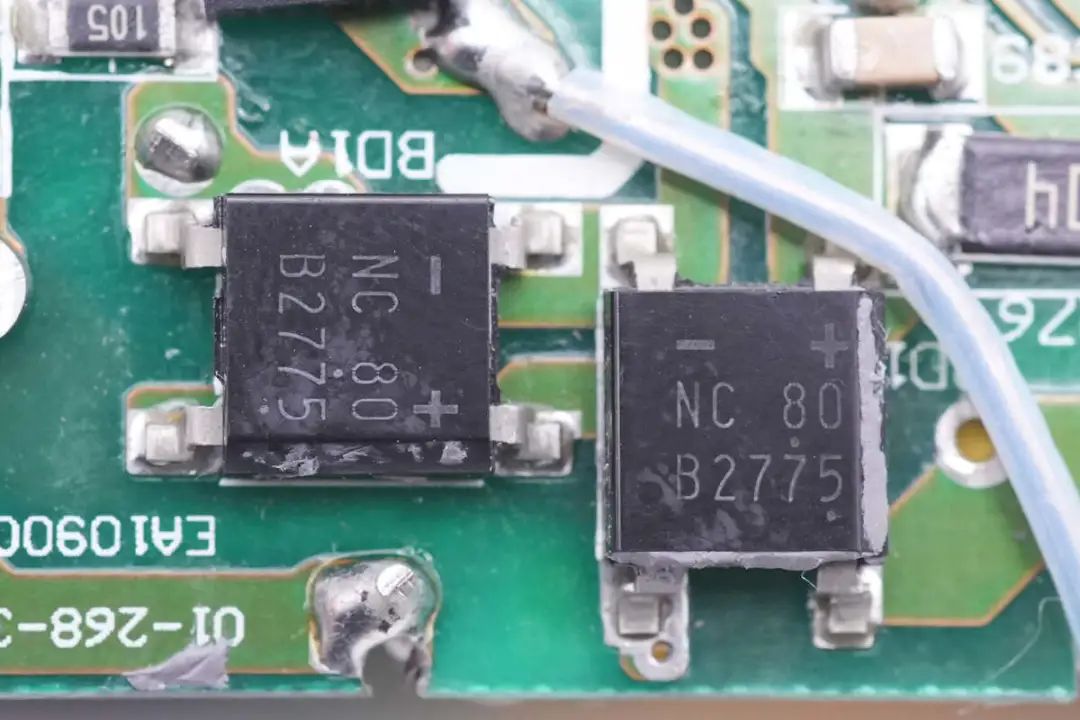

两颗整流桥半桥连接，均摊发热。

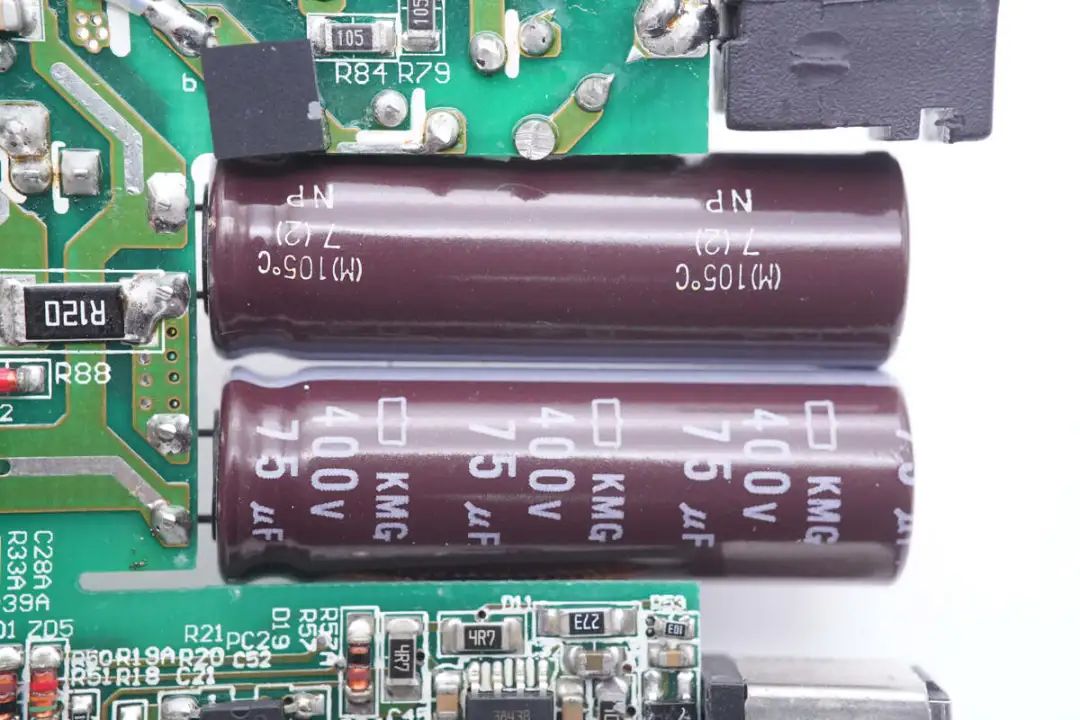

两颗电解电容来自贵弥功，KMG系列，规格为400V 75μF，两颗并联。

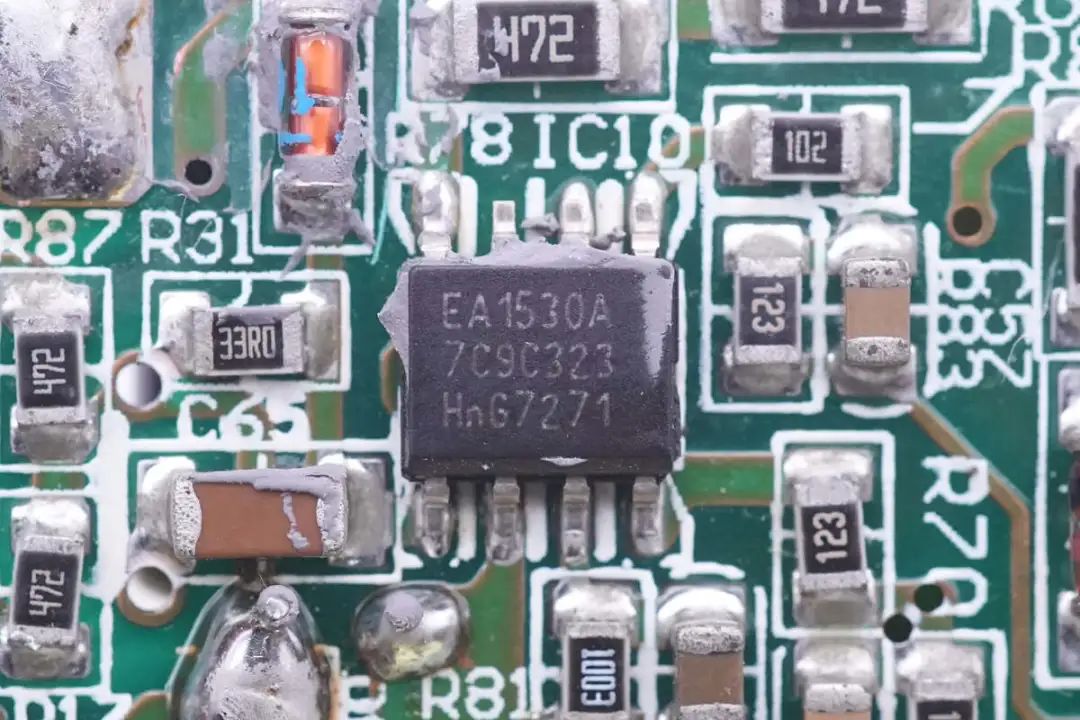

初级主控芯片来自NXP恩智浦，型号TEA1530A，是第二代绿色环保开关电源控制器，芯片高集成度减少了外围元件数量，支持跳周期模式，具备过热保护等保护功能。

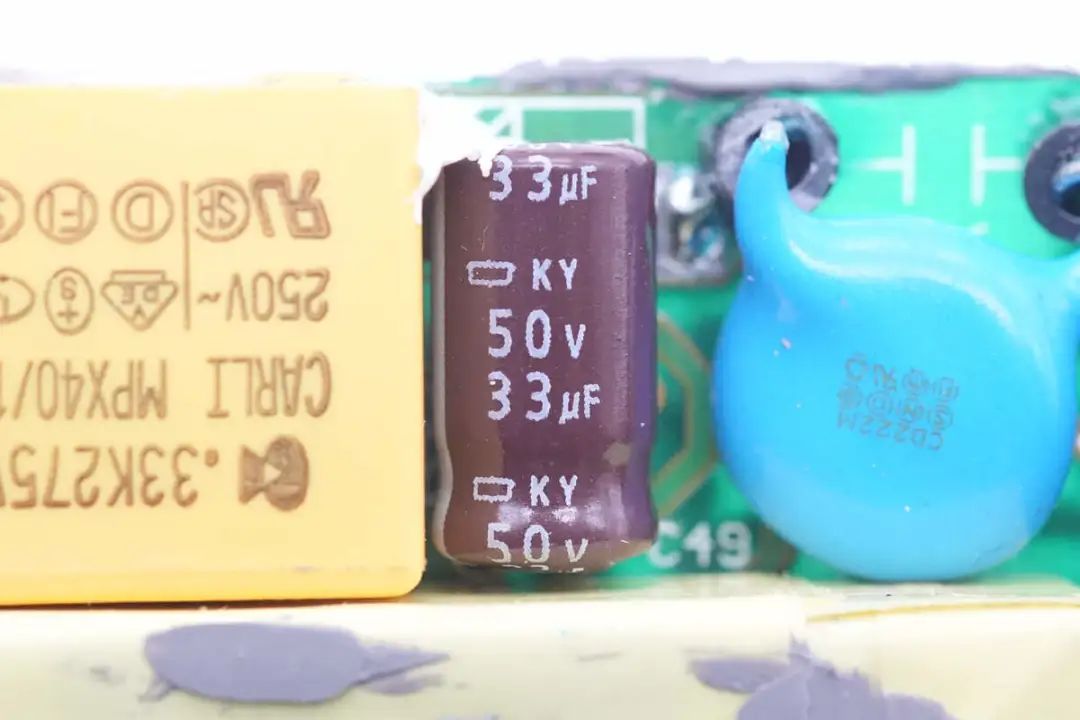

为TEA1530A供电的滤波电容规格为50V 33μF。

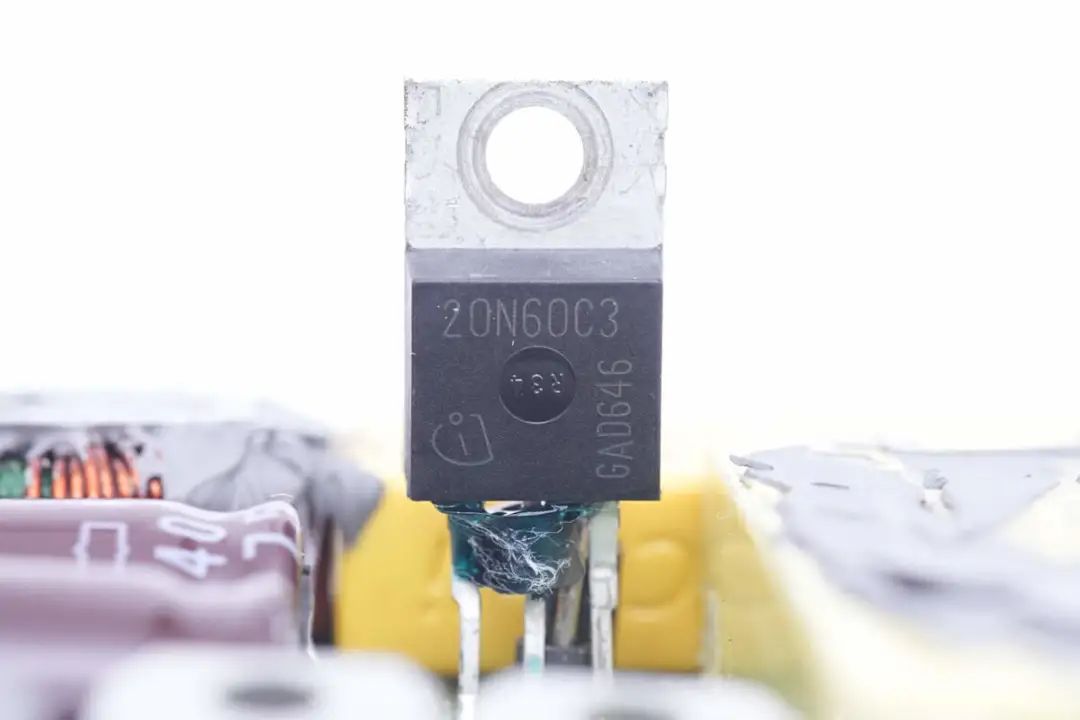

初级开关管来自英飞凌，型号SPP20N60C3，是一颗耐压600V的NMOS，导阻为190mΩ，采用TO220封装。

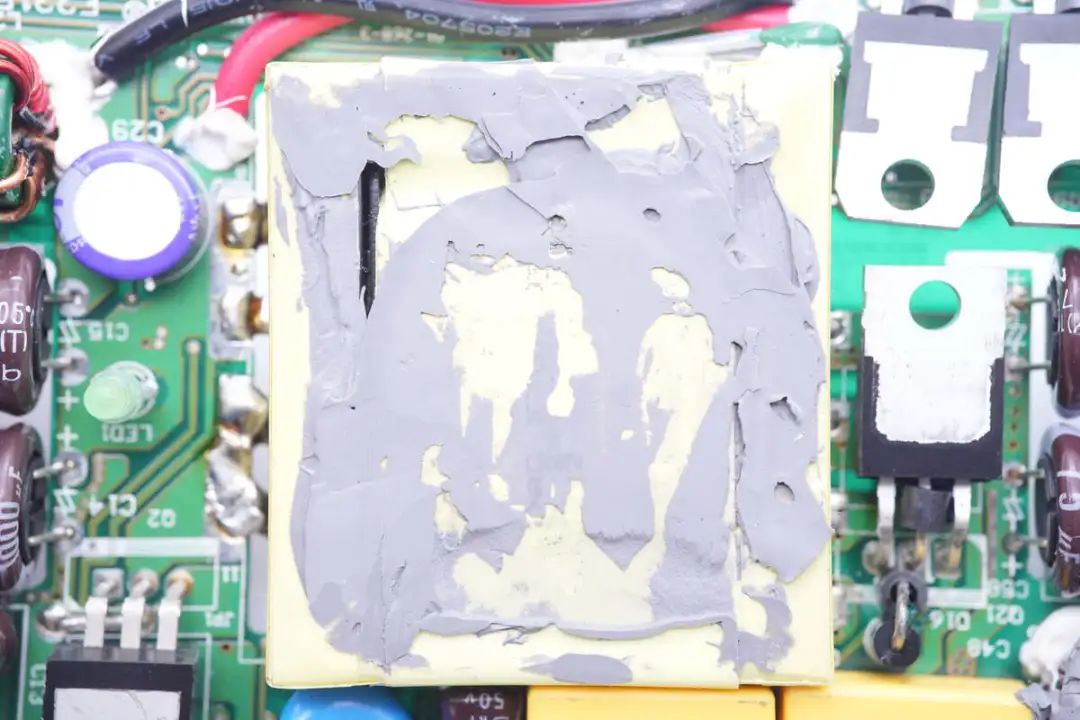

变压器磁芯缠绕胶带绝缘，两面涂有导热胶，利用外壳内部的散热片降温。

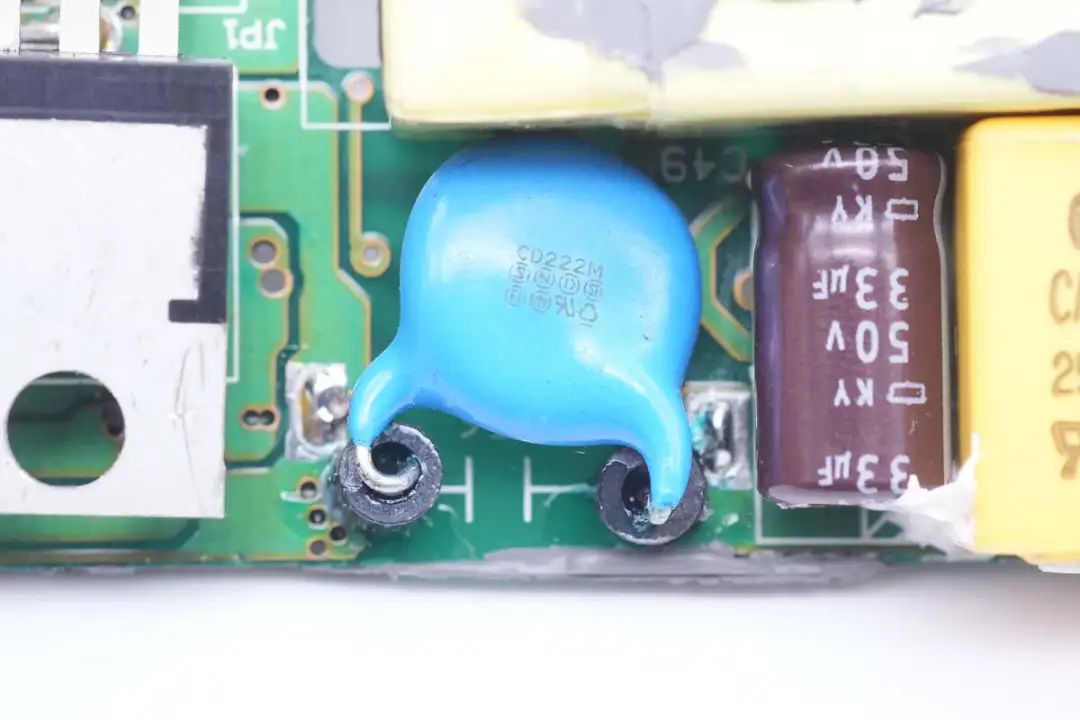

蓝色Y电容特写，引脚套磁环抑制干扰。

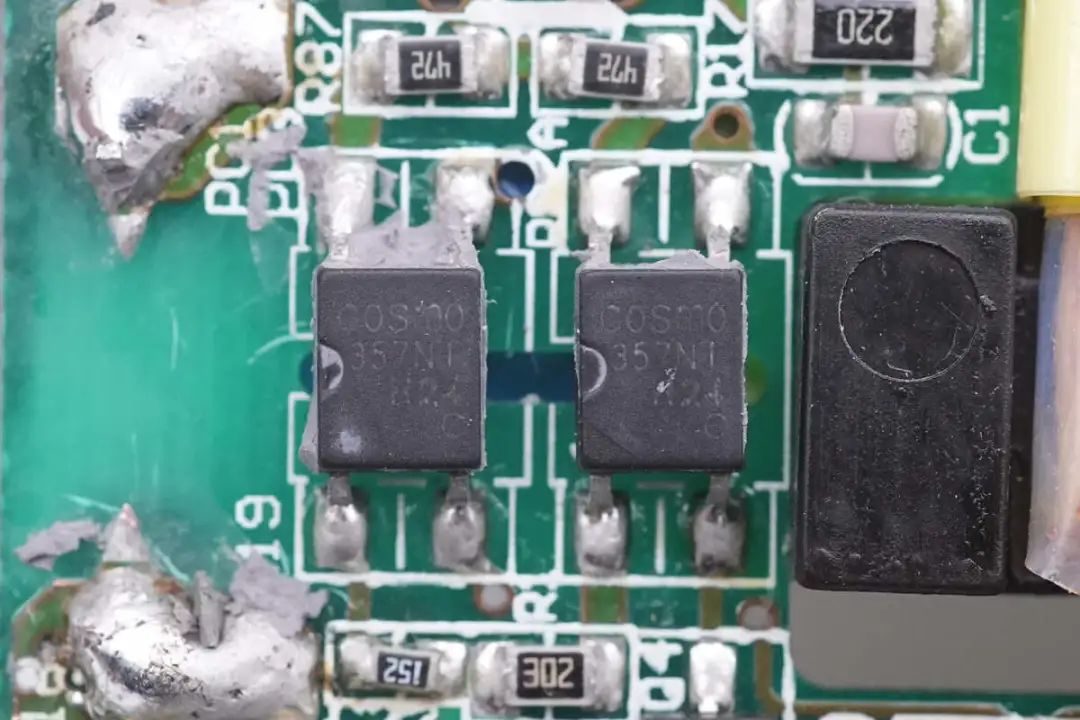

两颗光耦用于输出电压反馈和保护功能。

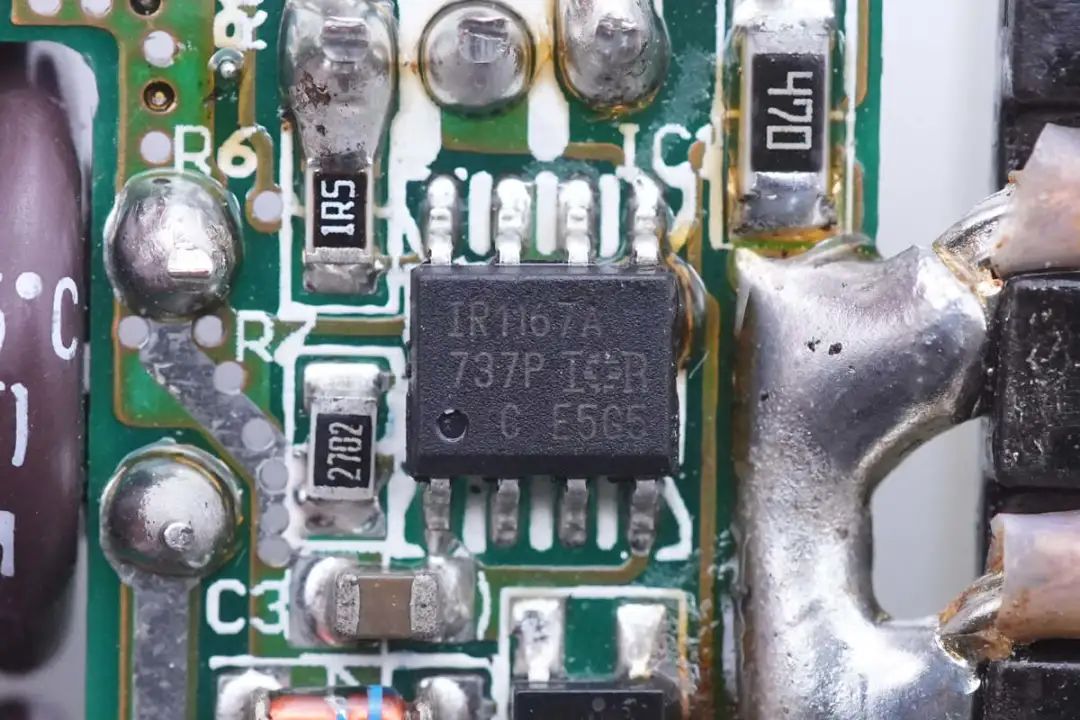

同步整流控制器来自英飞凌，型号IR1167A，支持DCM，CrCM和CCM反激应用，支持500KHz开关频率，内置栅极钳位，外围元件精简。

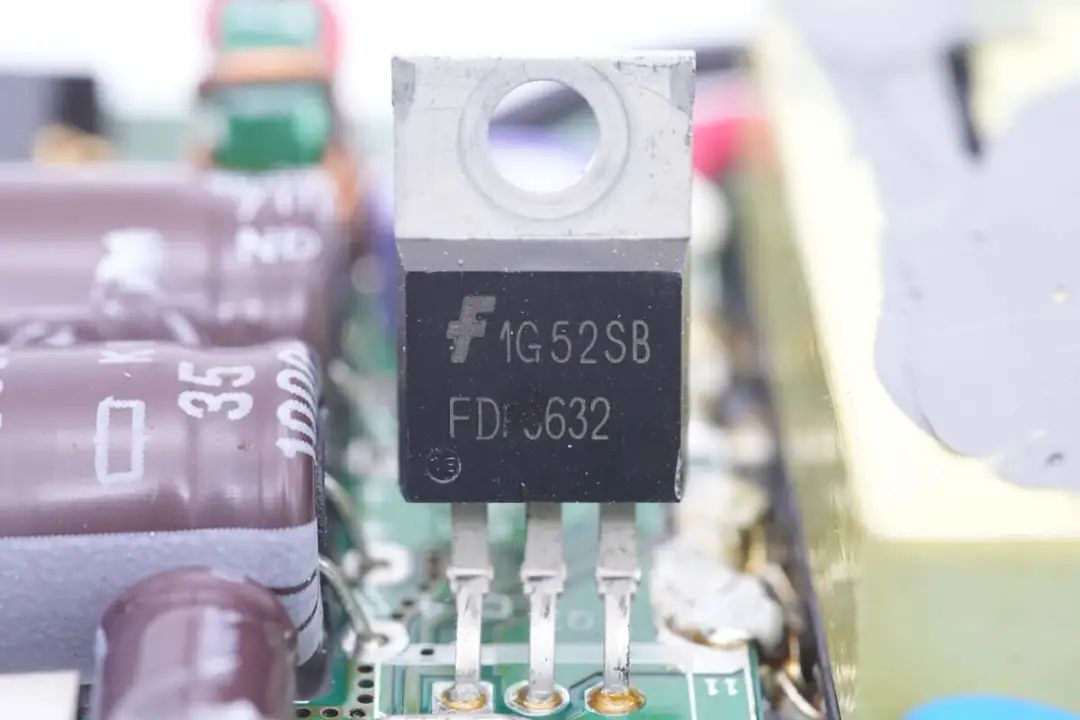

同步整流管来自安森美，型号FDP3632，是一颗耐压100V的NMOS，导阻9mΩ，采用TO220封装。

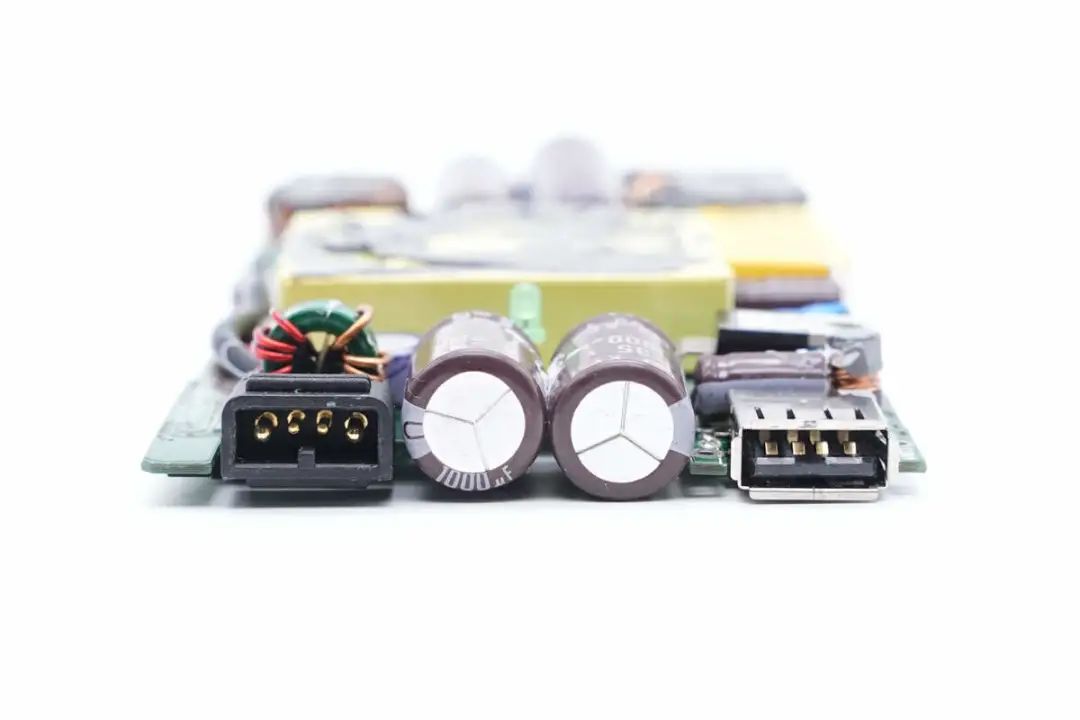

输出端焊接输出插座，滤波电容和USB-A母座。

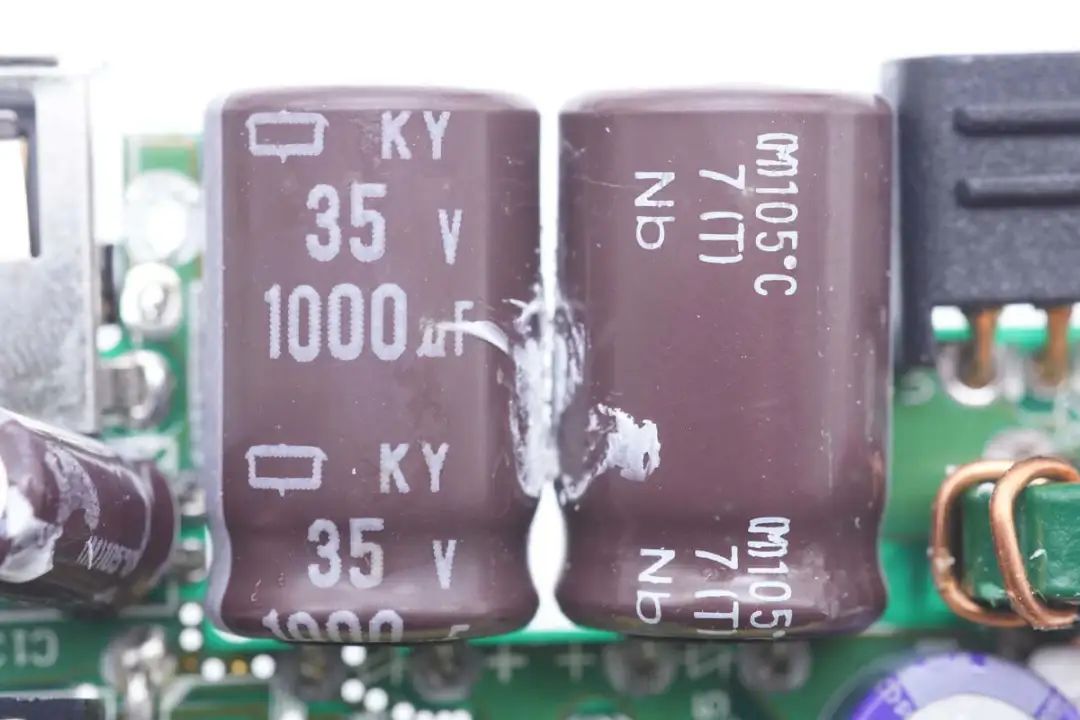

两颗输出滤波电容来自贵弥功，KY系列，规格为35V 1000μF，两颗并联。

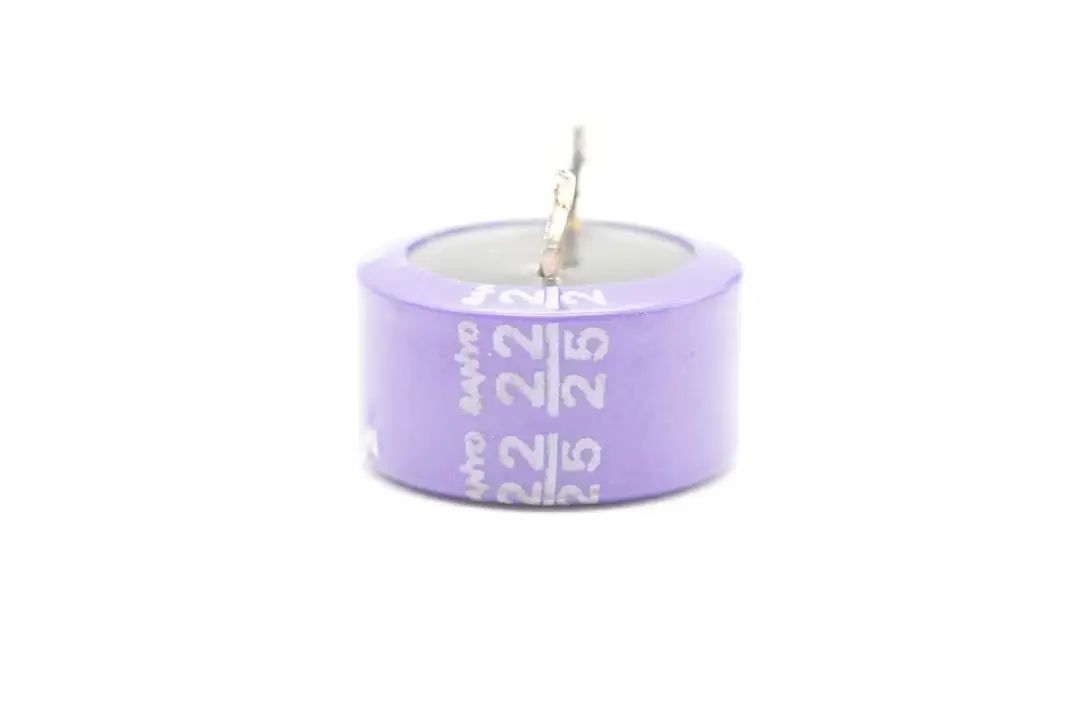

一颗三洋OSCON固态电容配合电解电容进行滤波，规格为22μF 25V。

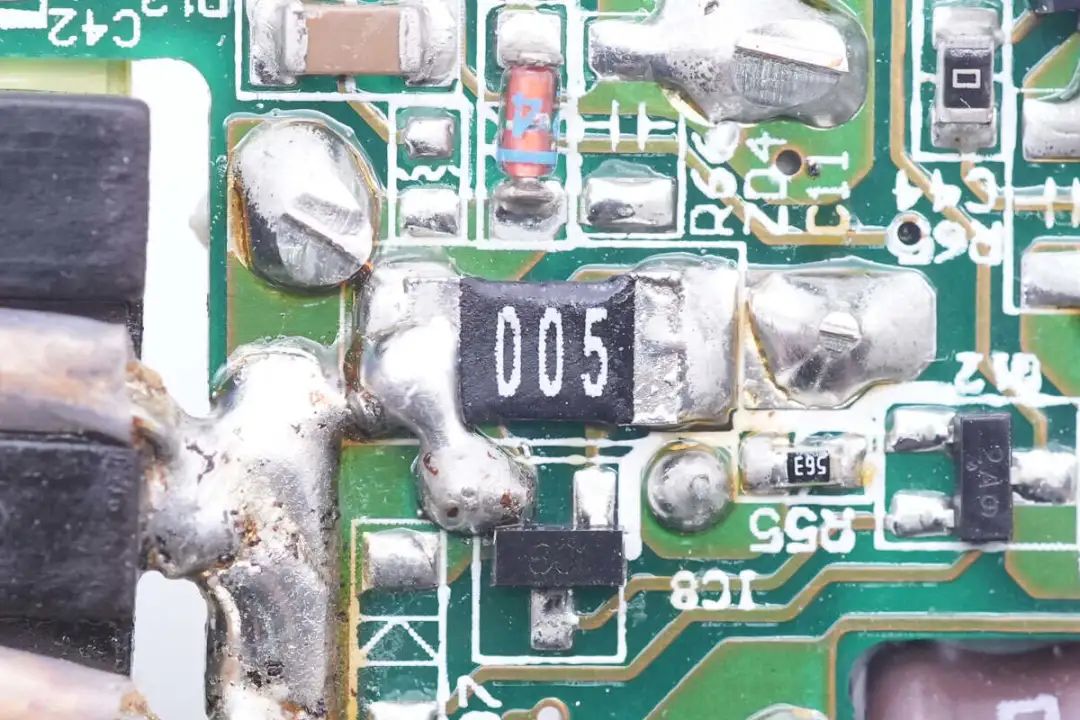

5mΩ电流取样电阻，用于检测电源的输出电流，进行过流保护。

输出滤波电感采用漆包线绕制，底部涂胶绝缘。

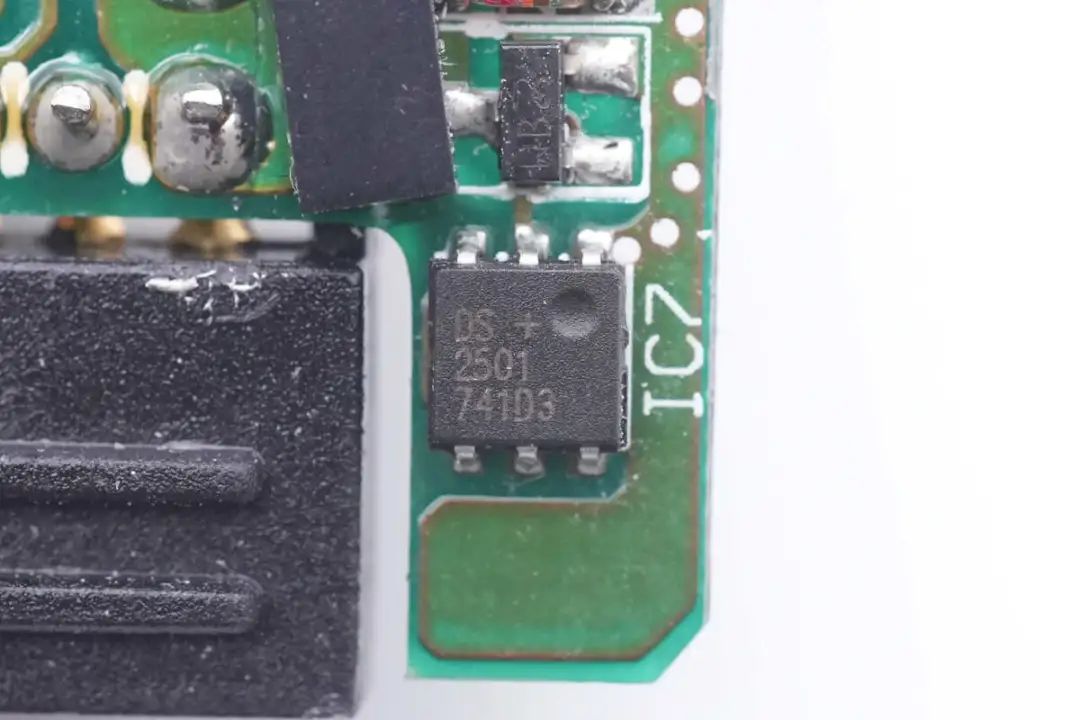

一颗单线存储器来自DALLAS，型号DS2501，为一颗512bit的EPROM，供笔记本读取电源参数信息。

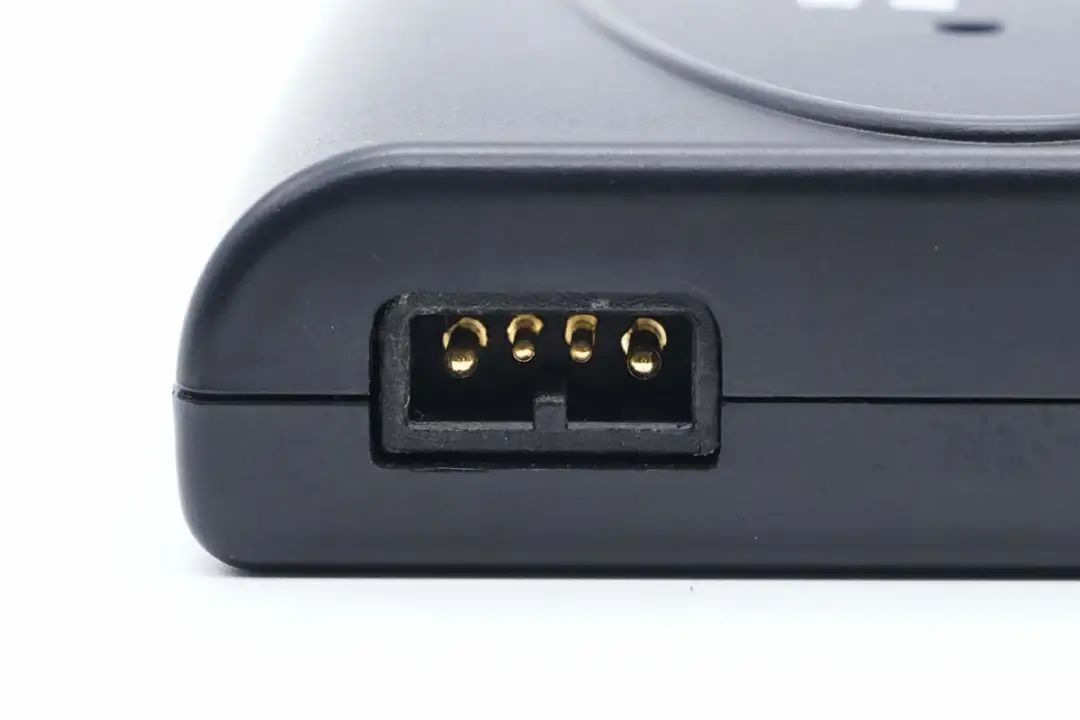

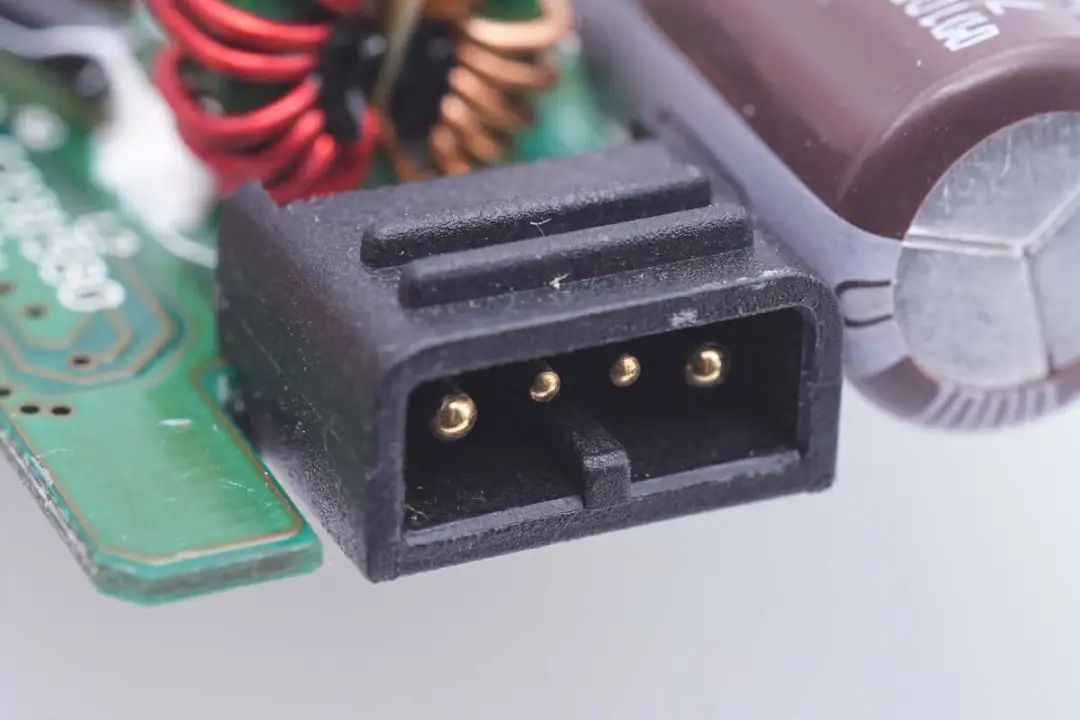

输出母座采用内凹设计，四针连接。

另一侧焊接直流升压电路，红黑导线为升压电路连接到输出的导线。

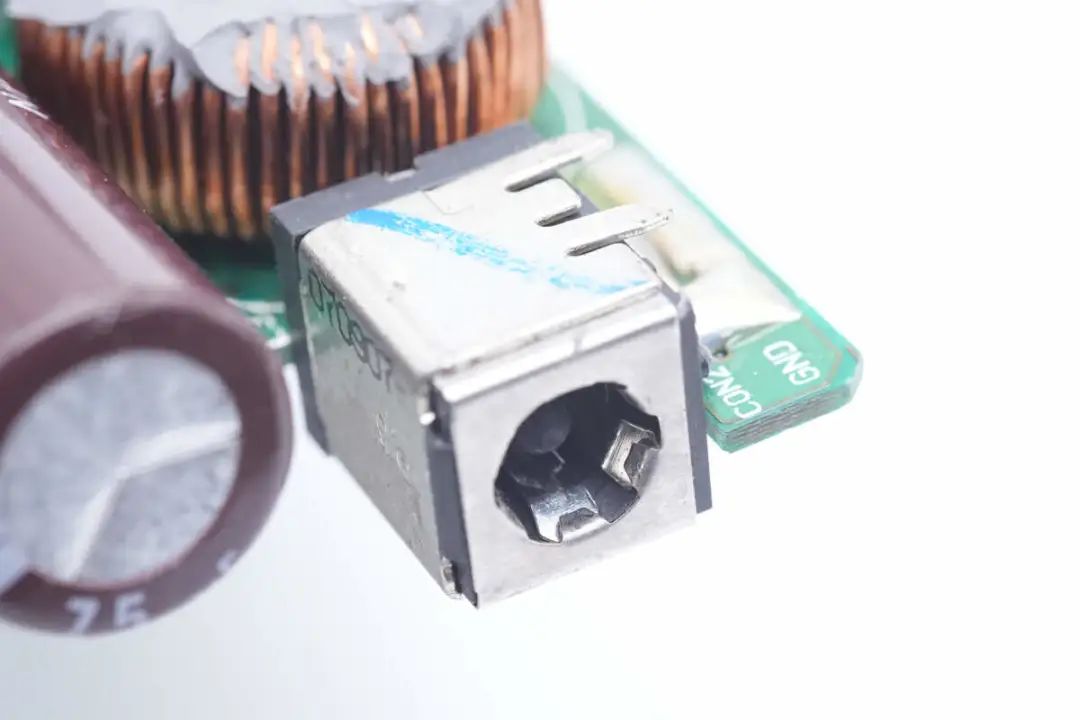

接下来是直流输入部分，DC输入插座特写。

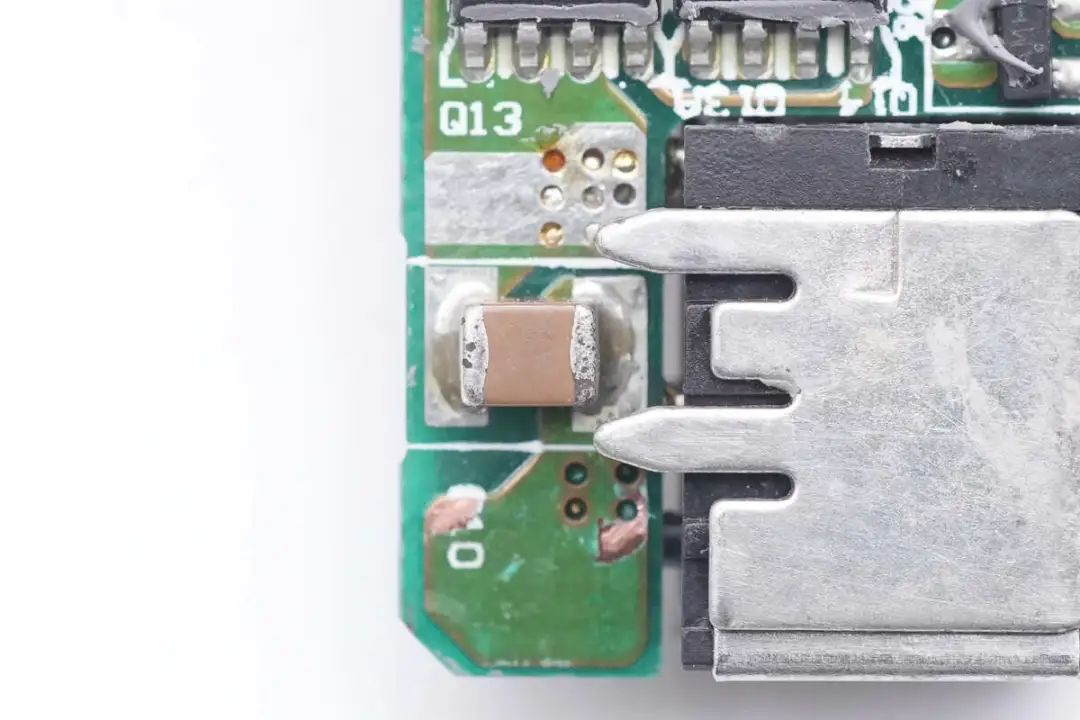

输入端使用MLCC电容滤波。

在插座后面焊接升压电感。

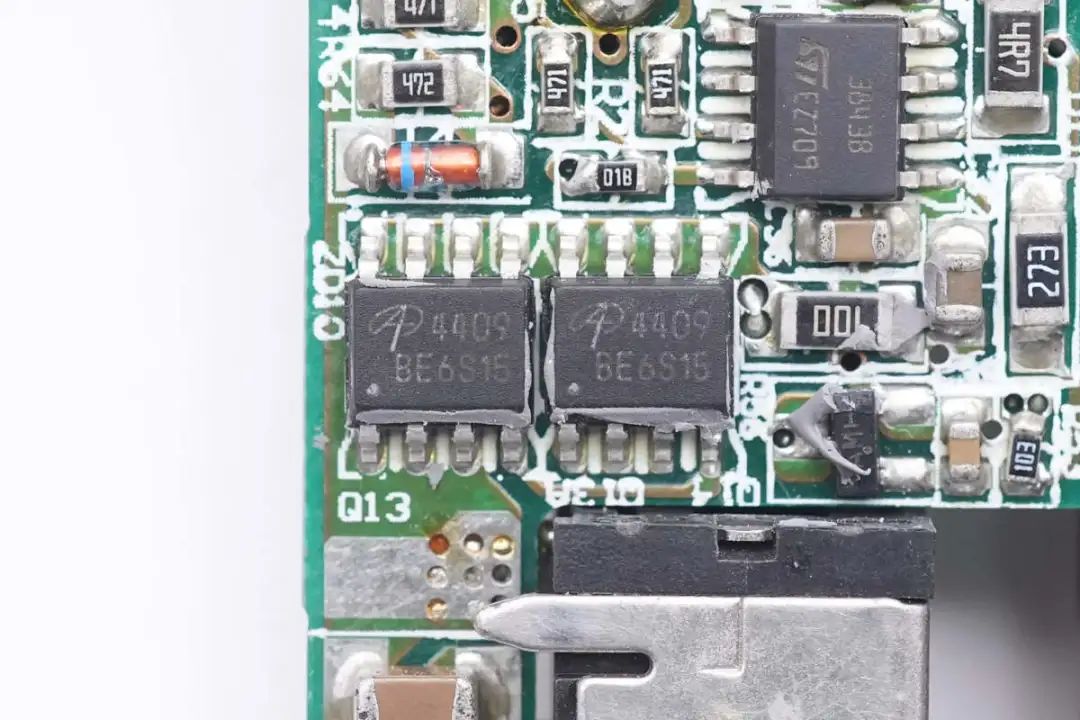

两颗AO4409 PMOS对向串联，用于供电输入控制。

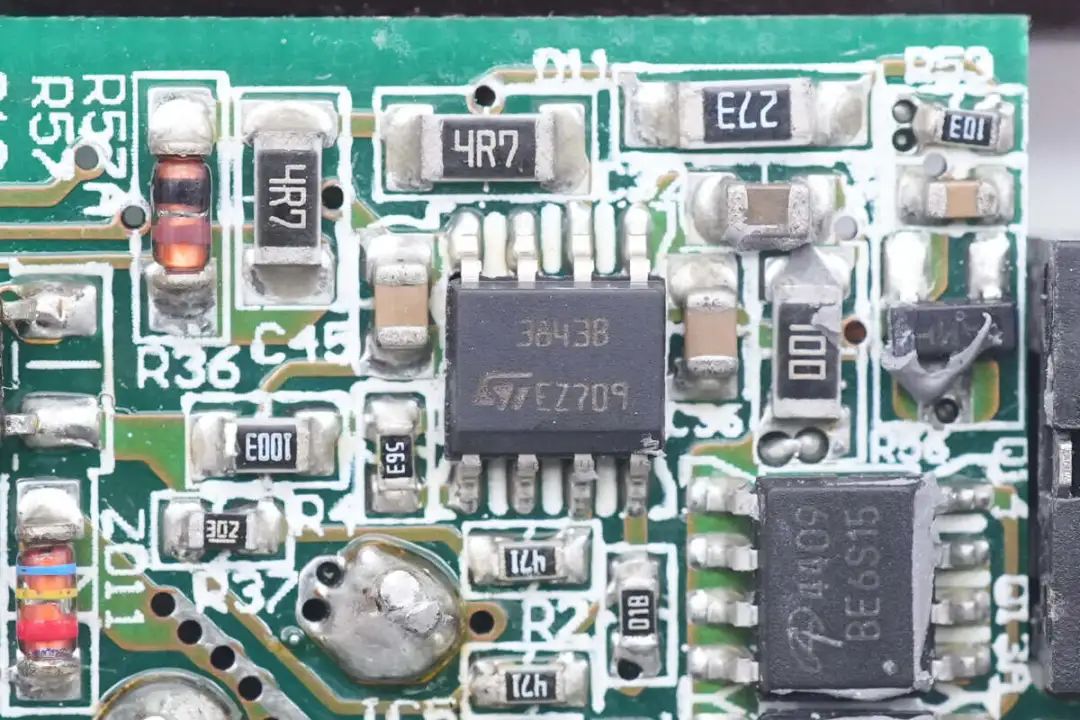

升压主控芯片来自ST意法半导体，型号UC3843B，是一颗电流模式的PWM控制器，用于升压控制。

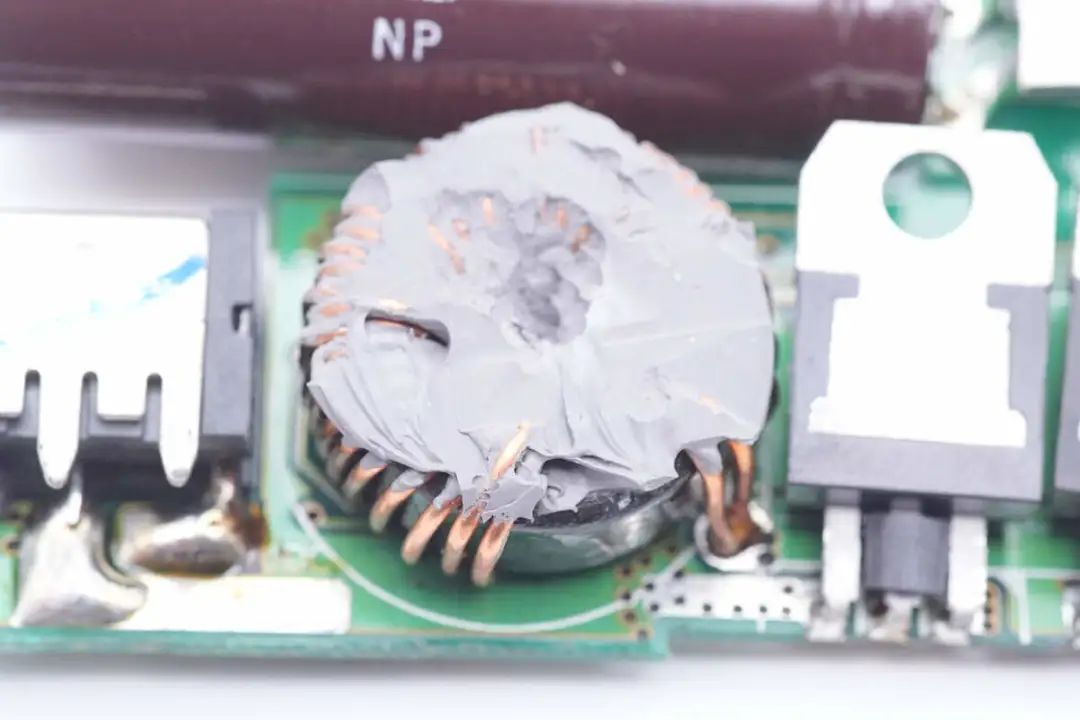

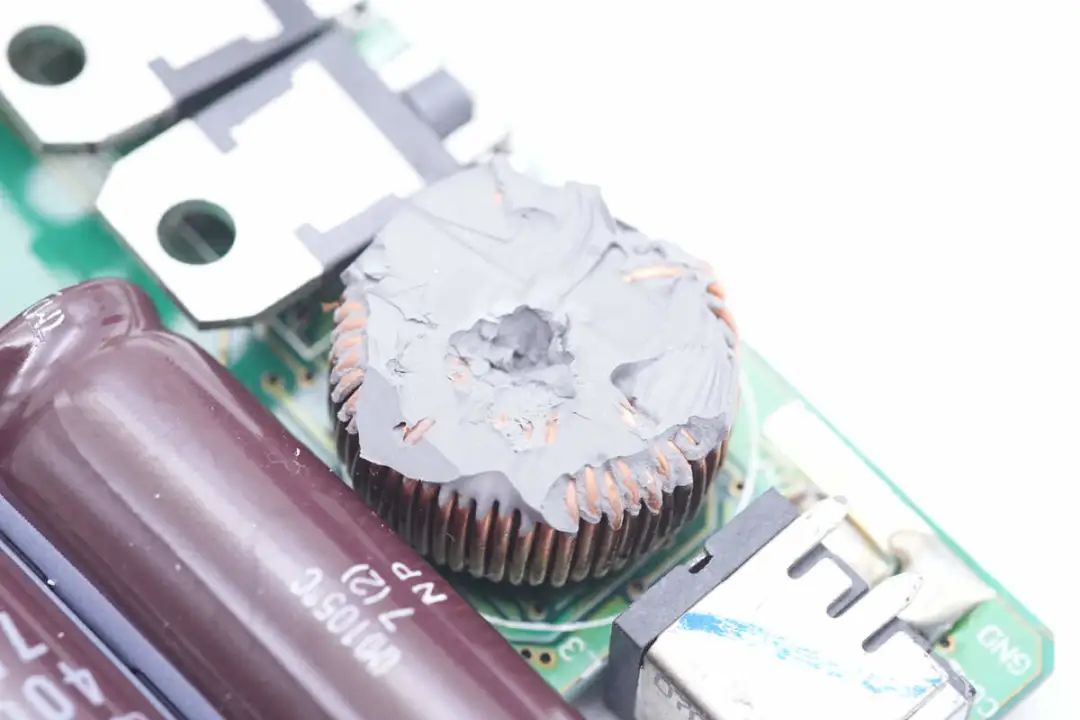

升压电感采用磁环绕制，多线并绕。

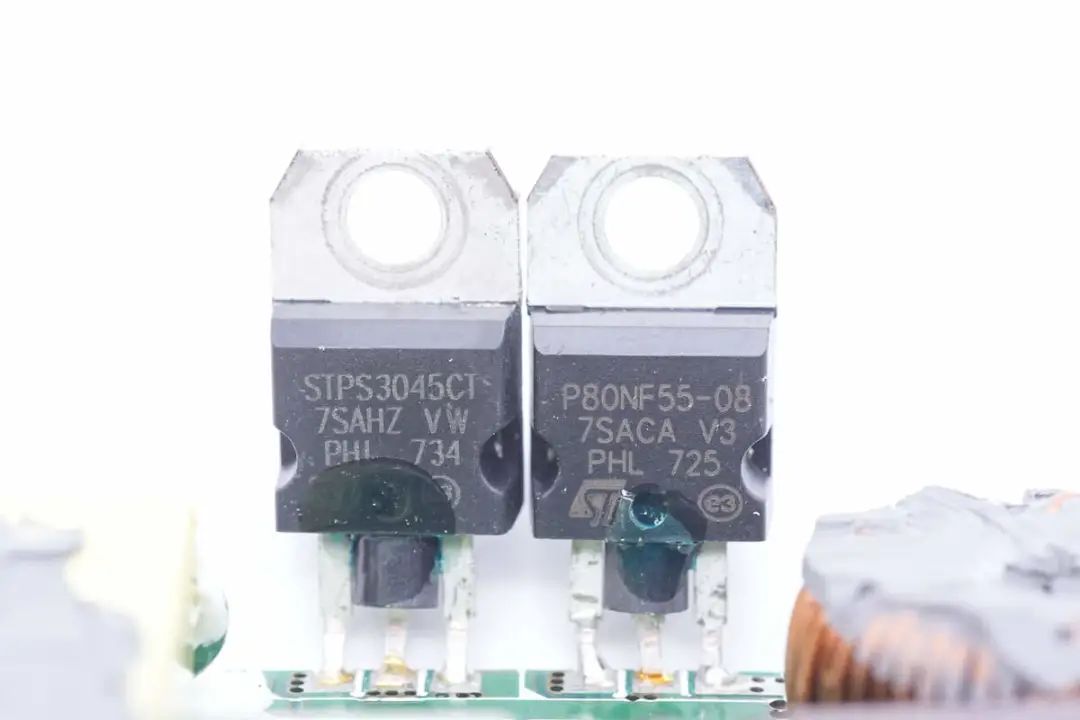

右侧为升压开关管，型号STP80NF55，是一颗耐压55V，导阻6.5mΩ的NMOS，采用TO220封装。左侧为整流肖特基二极管，型号STPS3045CT，耐压45V，电流30A，用于升压整流。

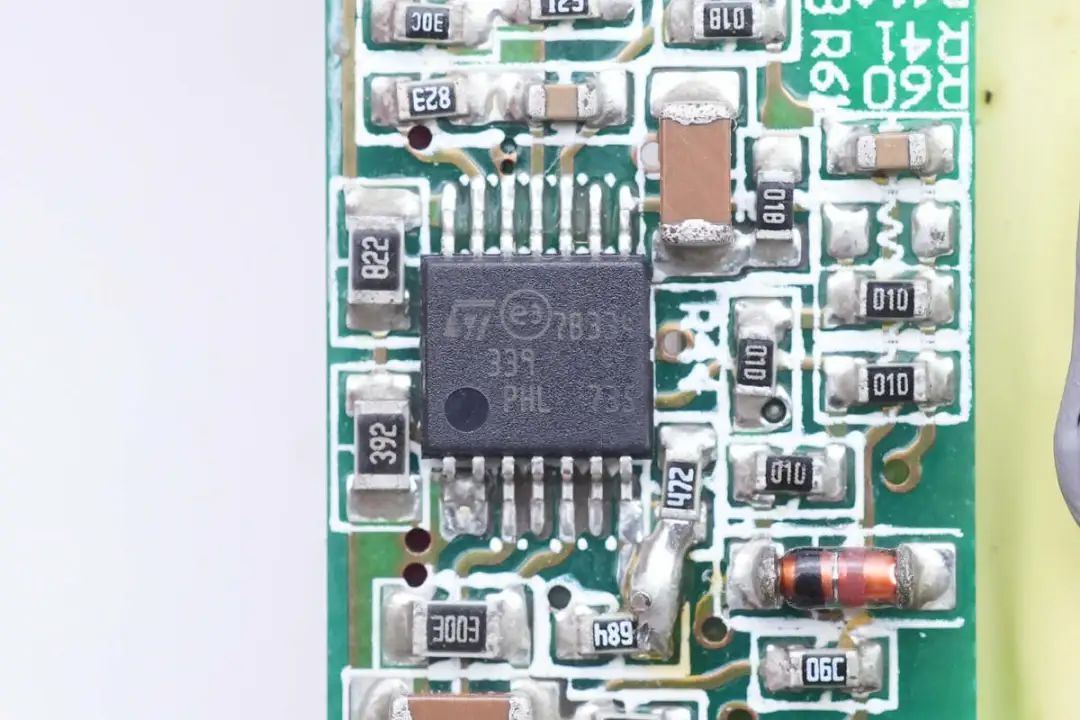

LM339四路电压比较器来自ST意法半导体，用于电源内部保护功能控制。

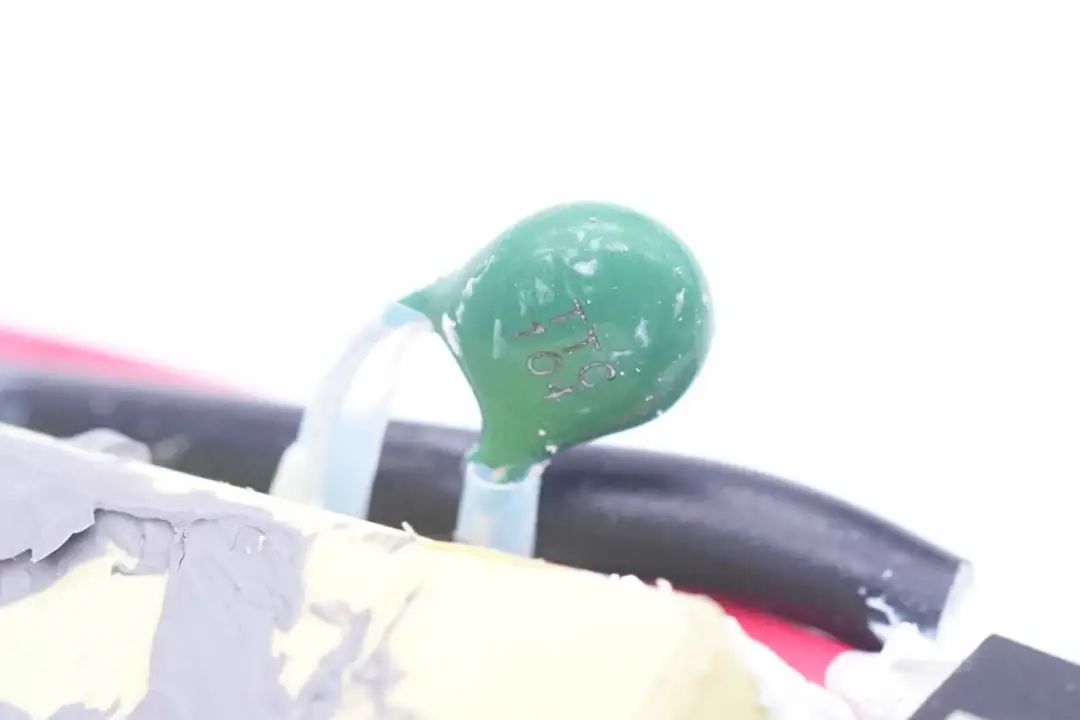

热敏电阻用于检测电源内部温升。

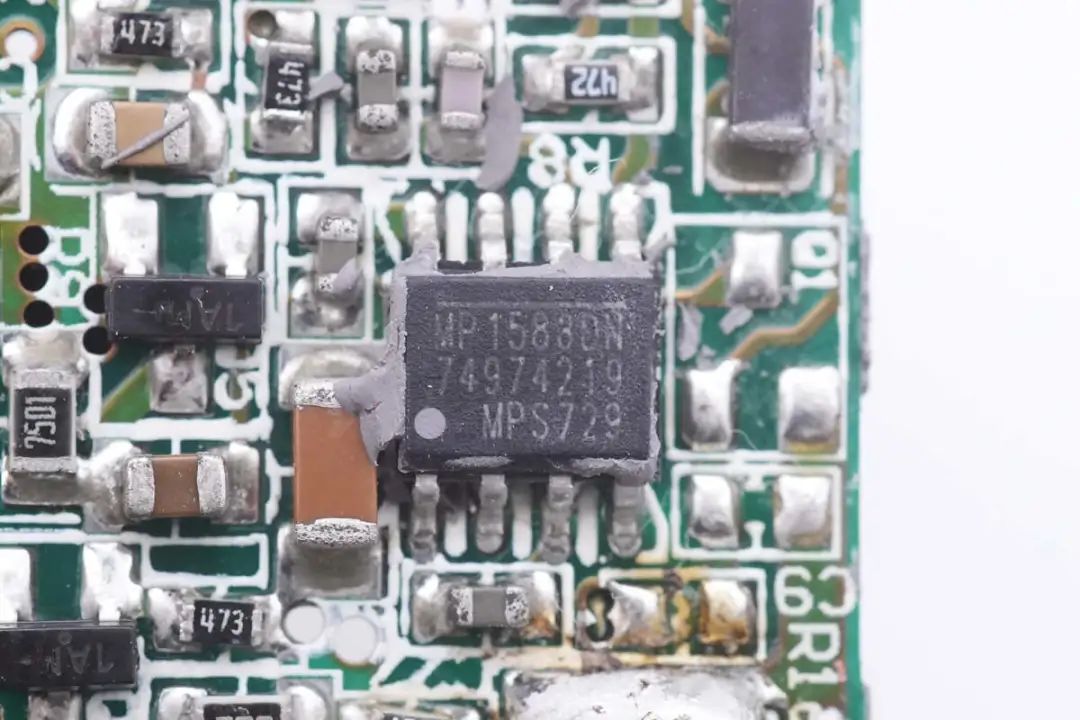

用于USB-A口降压输出的转换器来自MPS，型号MP1583，是一颗23V输入，3A输出电流的降压转换器，内置功率管，支持使用陶瓷电容滤波。

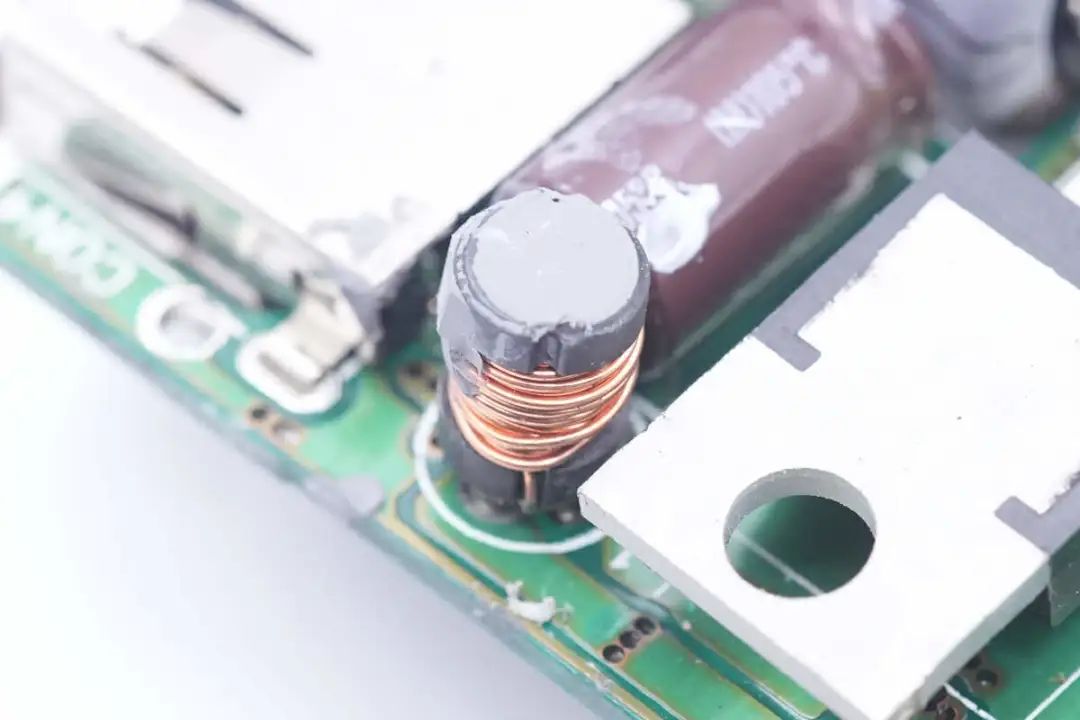

降压电感采用工字磁芯绕制。

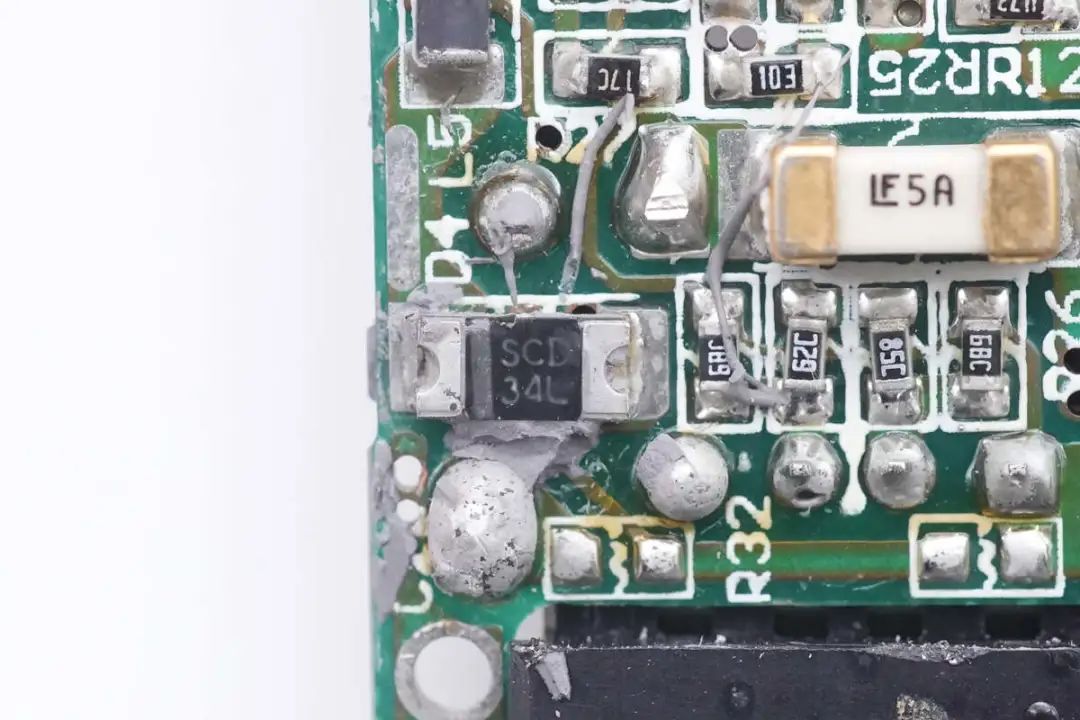

续流二极管特写，丝印SCD 34L。

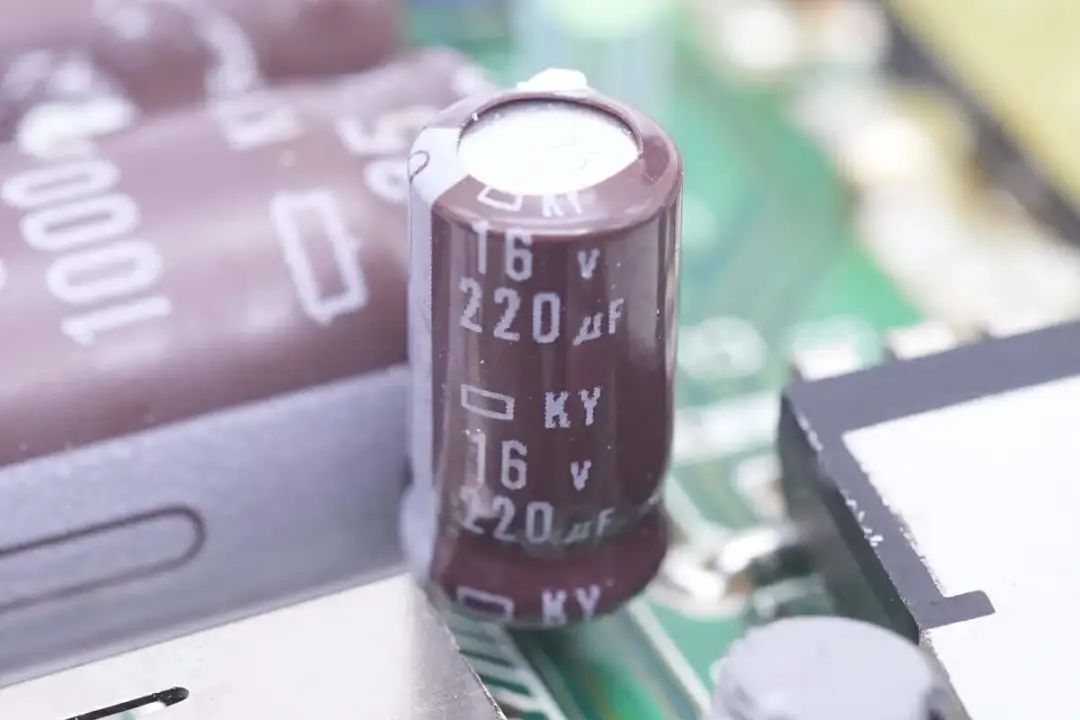

输出滤波电容规格为16V 220μF。

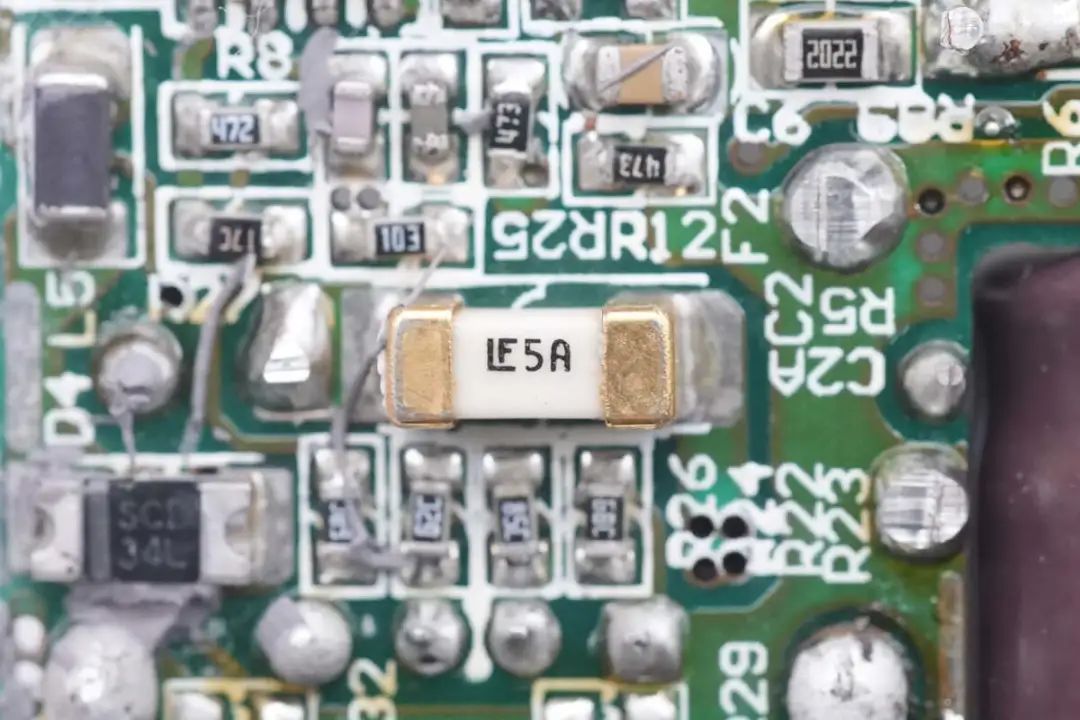

5A贴片保险丝用于输出过流保护。

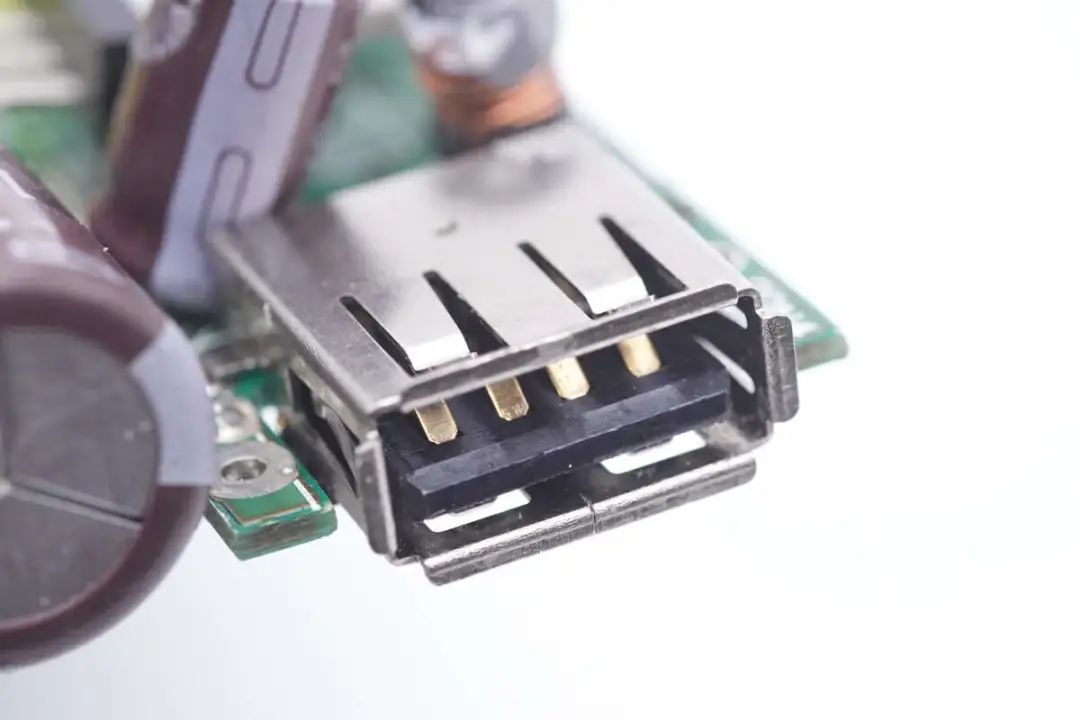

USB-A口沉板焊接，降低厚度。

全部拆解完毕，来张全家福。

充电头网拆解总结

金霸王这款两用笔记本适配器采用超薄设计，极大的方便了日常携带，并且还具备直流输入功能，使用车充可以在车上为电脑充电和供电，扩展了适配器的使用范围。这款电源输出电压由连接的转换头进行设置，根据所连接的不同的笔记本电脑插头，决定输出电压。并且还支持USB-A接口输出，还可以为手机充电，减少一个充电器的使用。

充电头网通过拆解了解到，这款电源采用两路电源设计，内置反激交流电源和直流升压。其中交流电源采用NXP主控搭配英飞凌开关管，同步整流控制器来自英飞凌，搭配安森美同步整流管。直流升压采用ST意法半导体的主控芯片，开关管和肖特基二极管组成。USB-A口降压芯片来自MPS。

电源内部PCB为镂空设计，放置变压器和电解电容，降低厚度。这款电源在08年推出即采用同步整流，技术先进。内部电容全部来自日系品牌，高低压电解电容来自贵弥功，并采用一颗三洋的OSCON固态电容用于输出滤波，用料阵容豪华。
