拆解25年前的诺基亚5110+更换锂电芯
来源:电子工程世界发布时间:2023-03-241621浏览
询问 AI提到5110，相信作为工程师的你首先会想到的是经典液晶显示模块5110屏。不过，今天要拆的主角不是屏，而是这款1998年上市的诺基亚5110手机。
目前的状态是，原机电池插上充电器就满电，开机几分钟就显示电量低，电池大概率已经不行了，毕竟距今20多年了。
于是有了买锂电芯更换的想法，前几天趁着网购电芯还没到手，拍了一组拆解照片，供大家欣赏，看看那个年代能砸核桃的诺基亚内部到底是什么样？

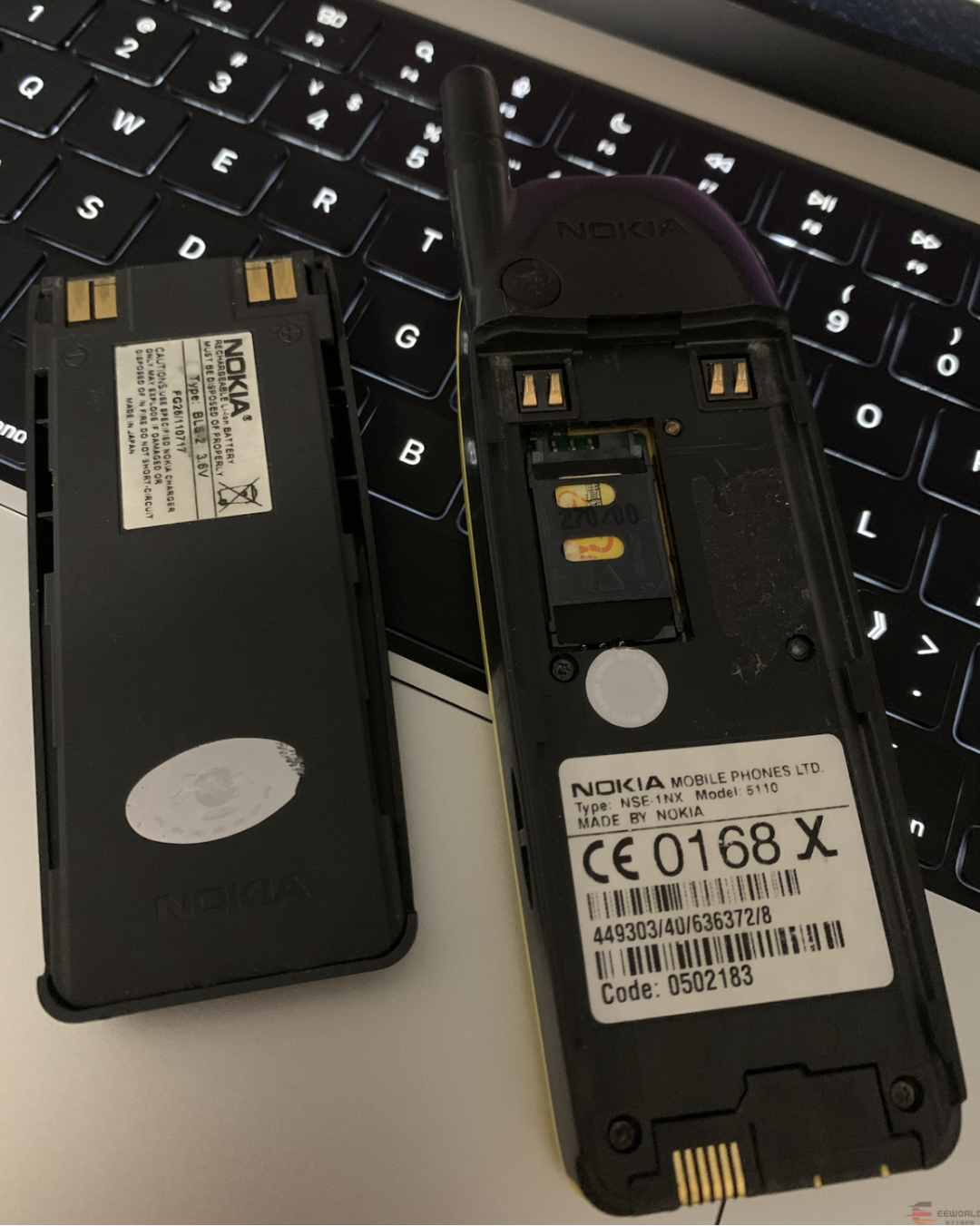

首先，把电池取下来。

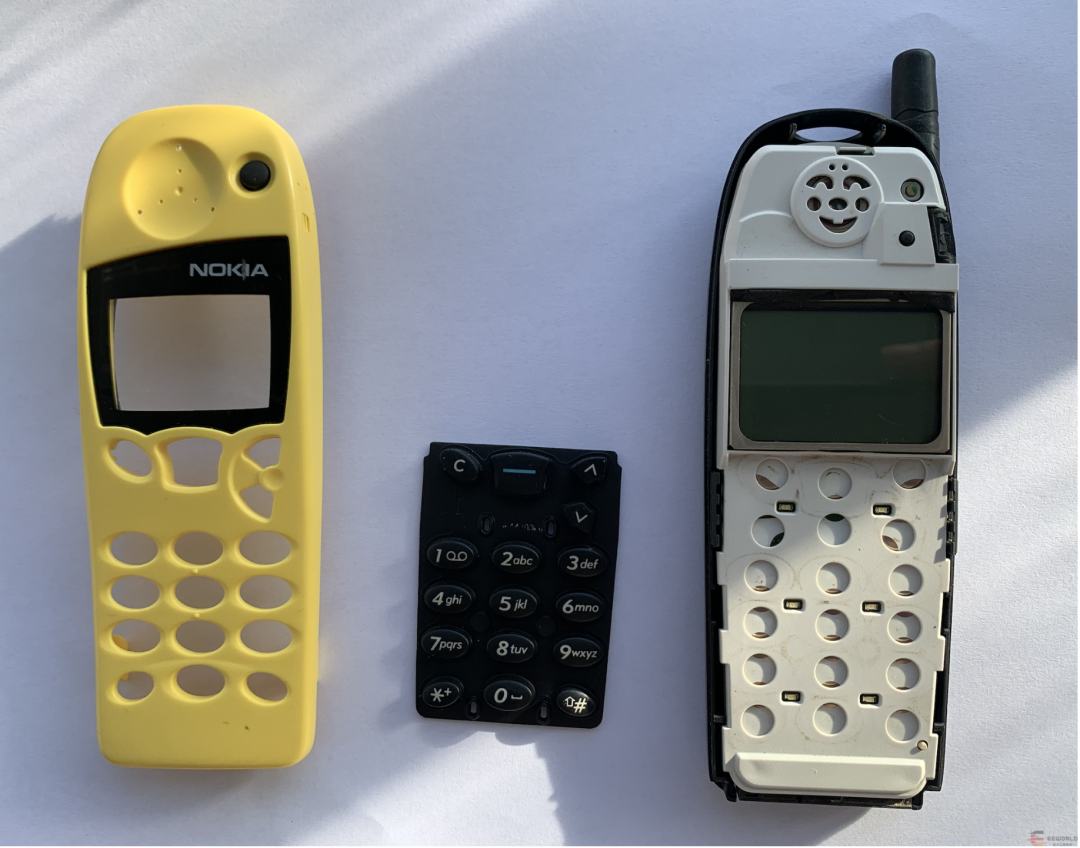

然后取下黄色外壳。能看到听筒被设计成一个笑脸的形状。

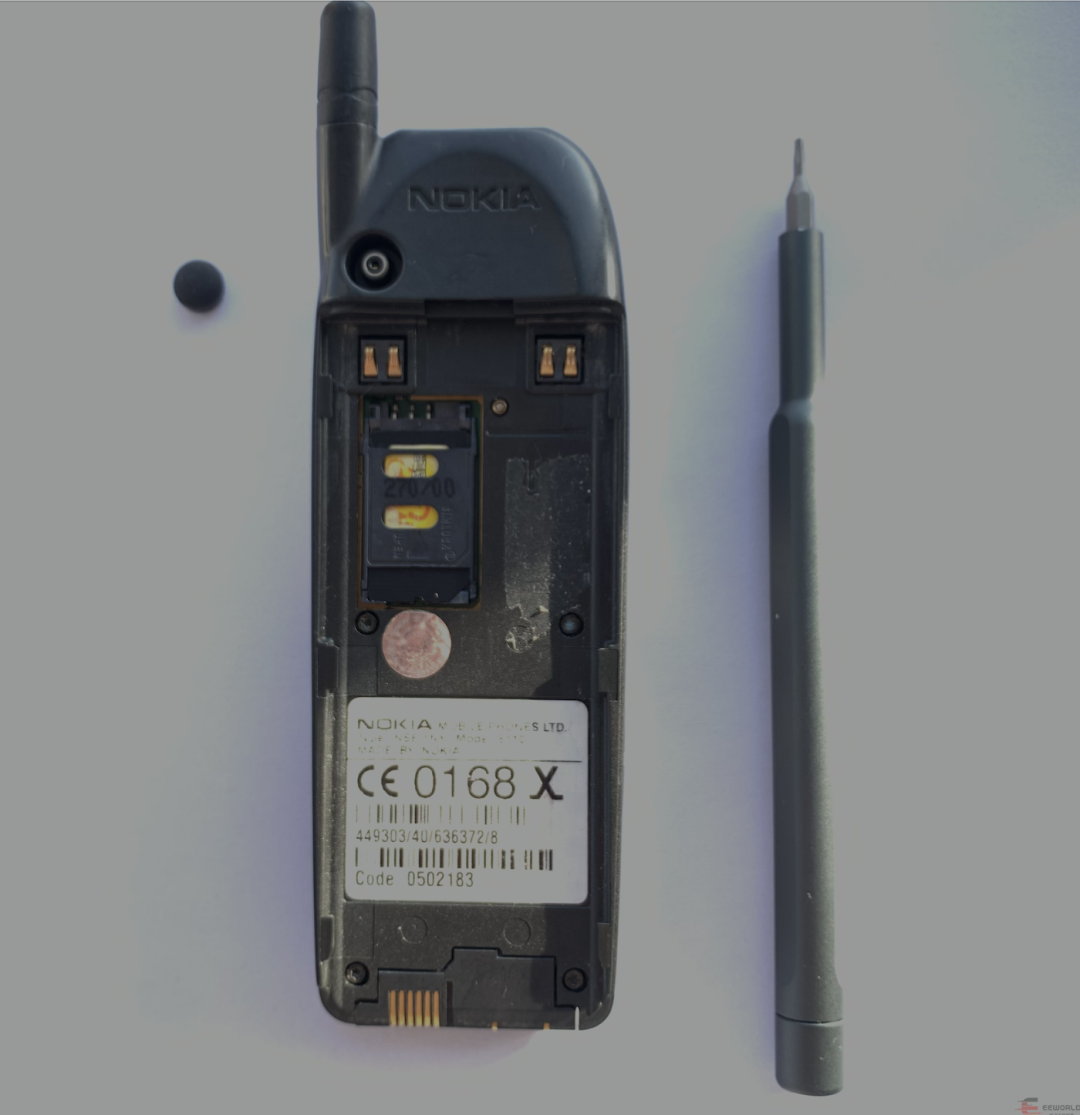

把背面的四颗螺丝拧下来。

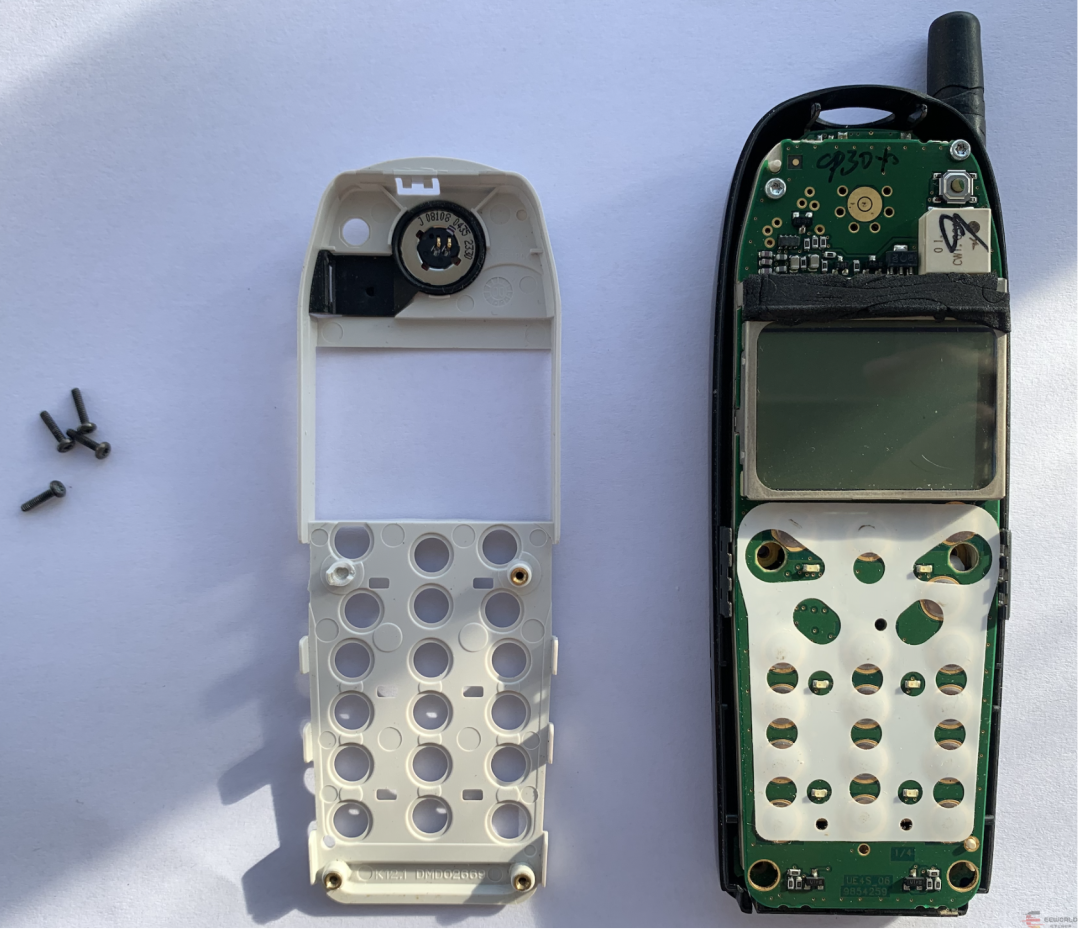

拿掉前盖板，能看到还有两个螺丝在最上面。

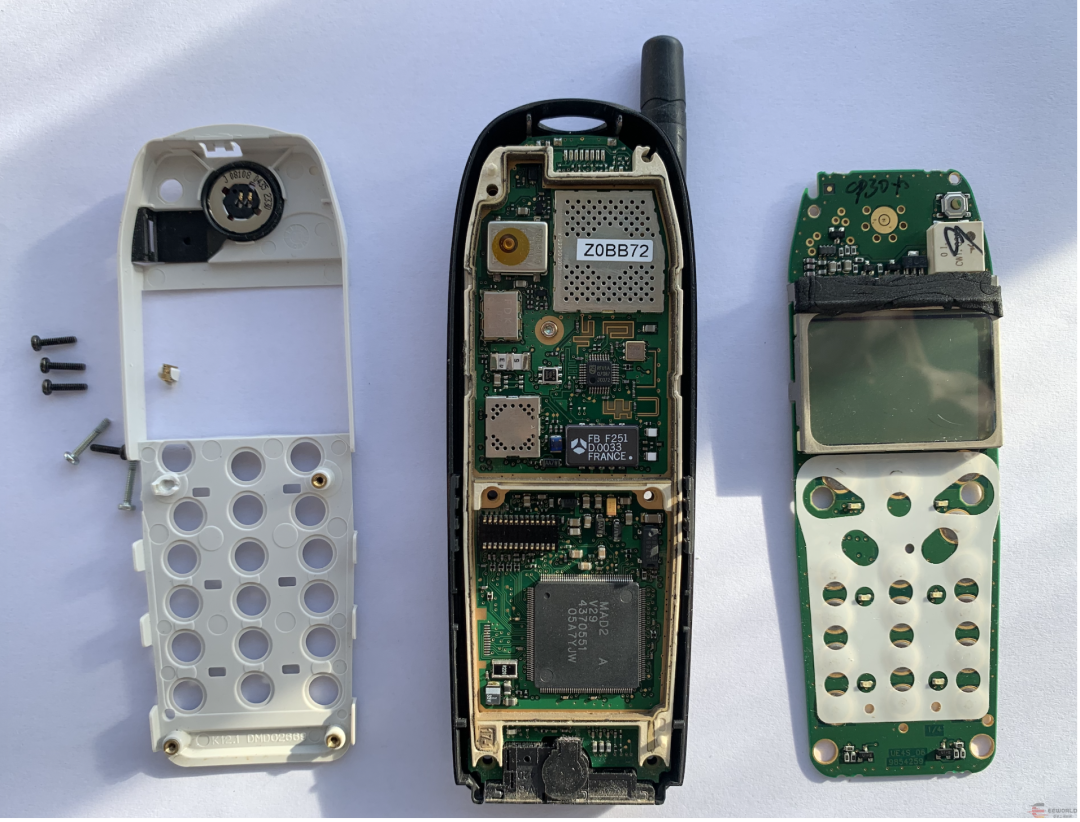

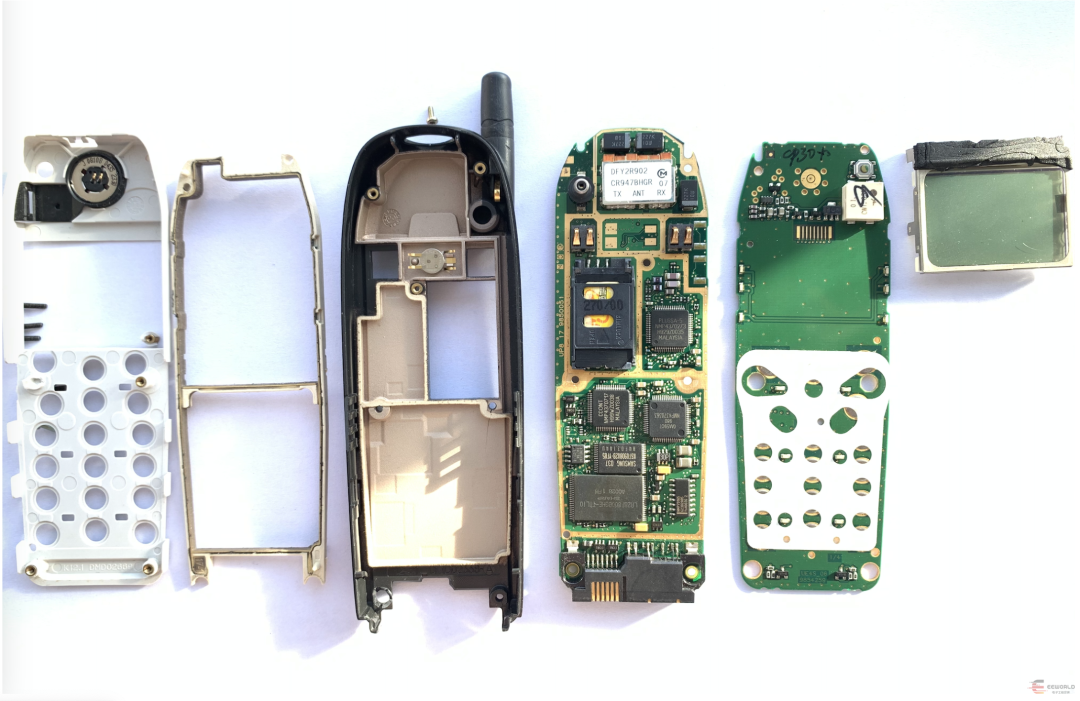

拧下屏幕上方的两颗螺丝，主板内部就一目了然了。
5110的屏幕是卡扣的，找到卡扣，轻松拿捏。看内部结构不像现在的手机有很多软排线。

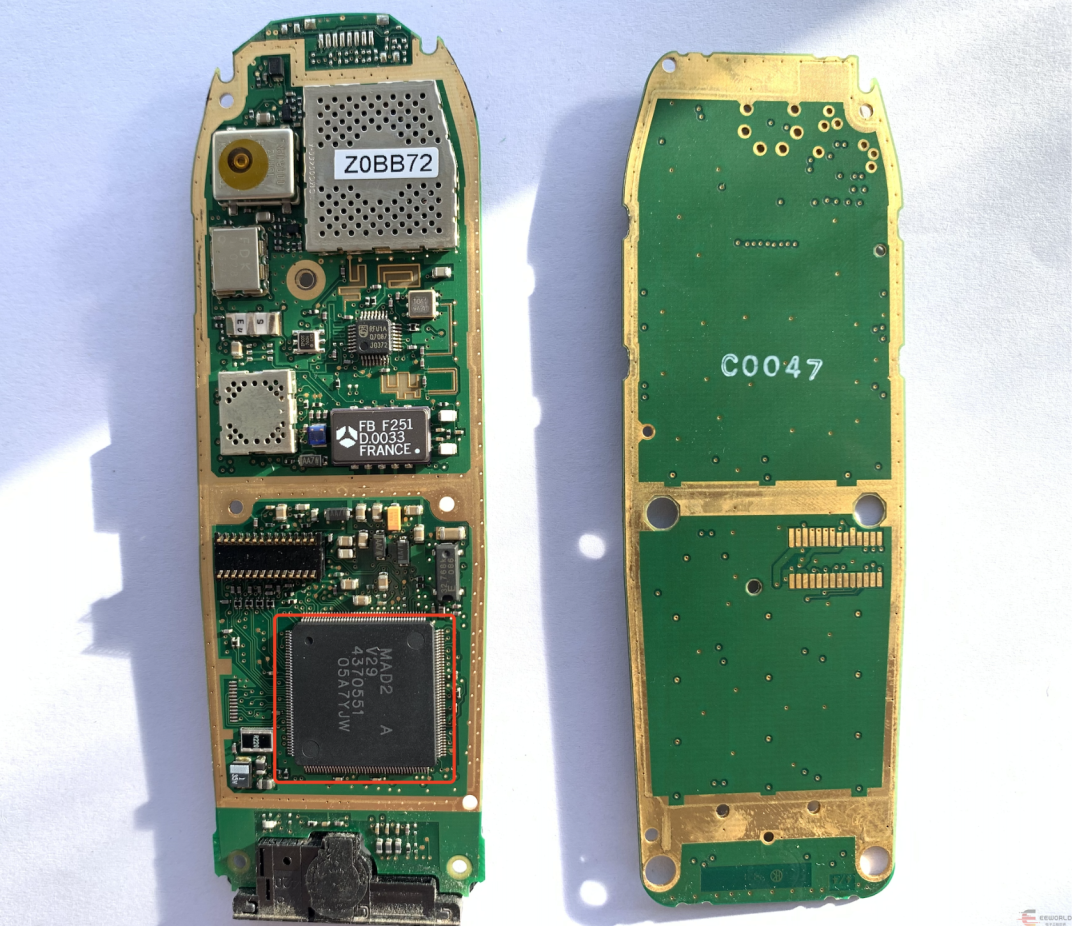

查资料，这里能看到 FDK 富士的 IL028，还有下面这颗MAD2 V29 4370551查到是TI的。

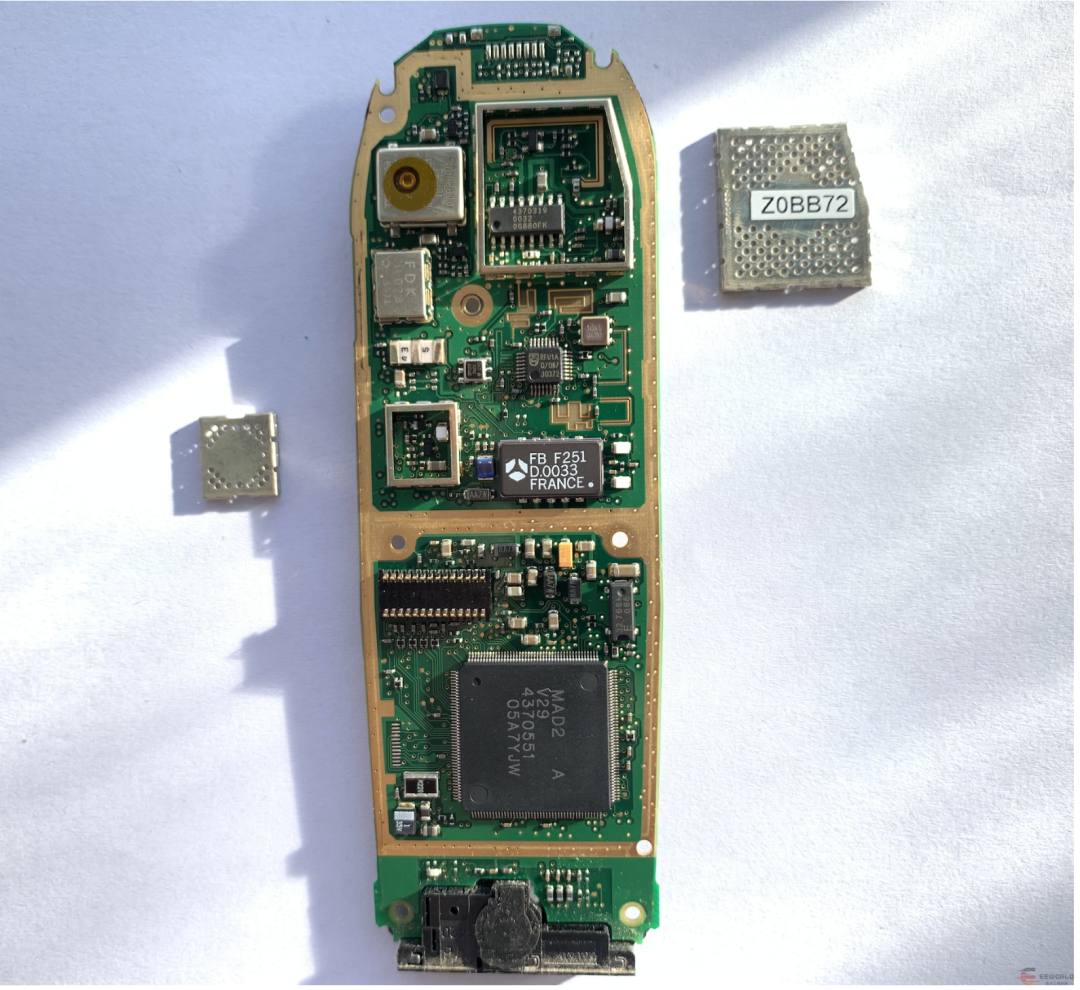

打开屏蔽罩，这几颗芯片没找到资料，有认识的可以留言说一下。

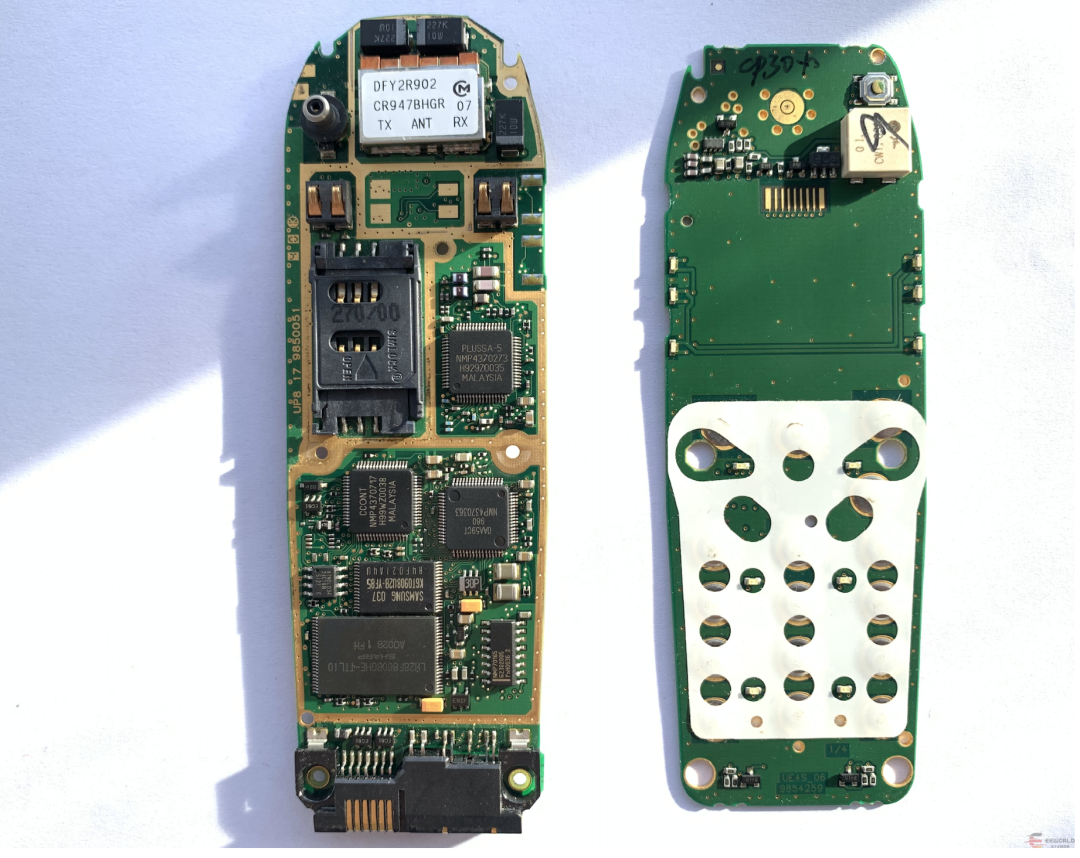

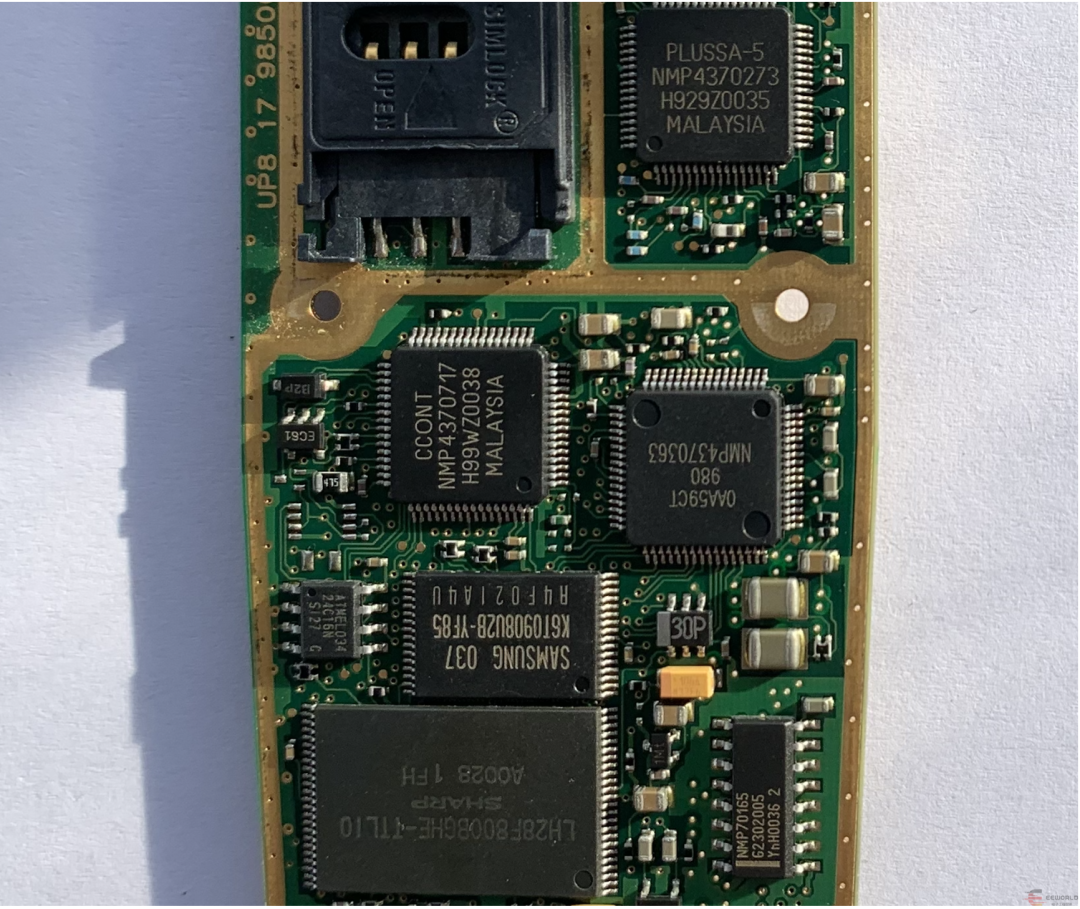

另一面看看都有哪些芯片。

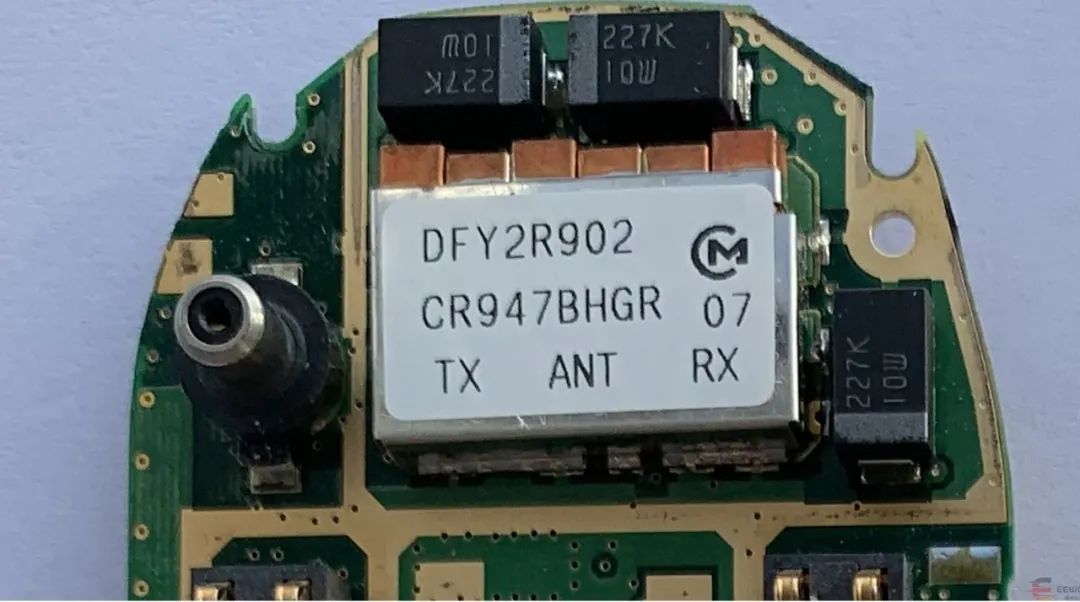

从上到下能看到：DFY2R902CR947BHGR全双工天线转换开关
飞利浦 NMP4370273 PLL同步和广播控制IC
飞利浦 NMP4370717 电源管理 IC
飞利浦 NMP4370363 时钟和音频 Codec IC
三星内存IC
夏普闪存IC
ATMEL 24C16N EEPROM
飞利浦 NMP70165 充电管理IC

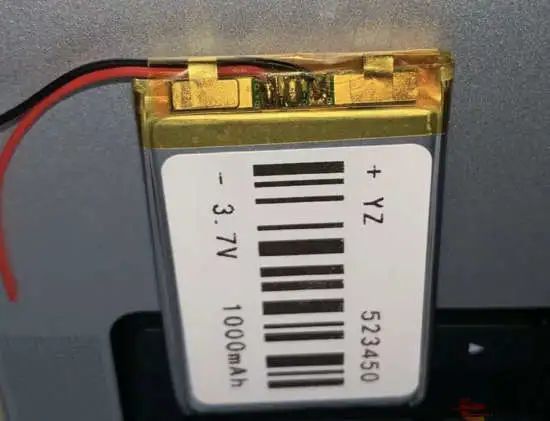

买的电芯已经到手了，不过电芯标示似乎错了，按常理应该红色是正极，但是贴纸显示红色是负极，手上多年不用的万用表还没电了，没法判断，最后按照常规操作，以红色为正装上了。

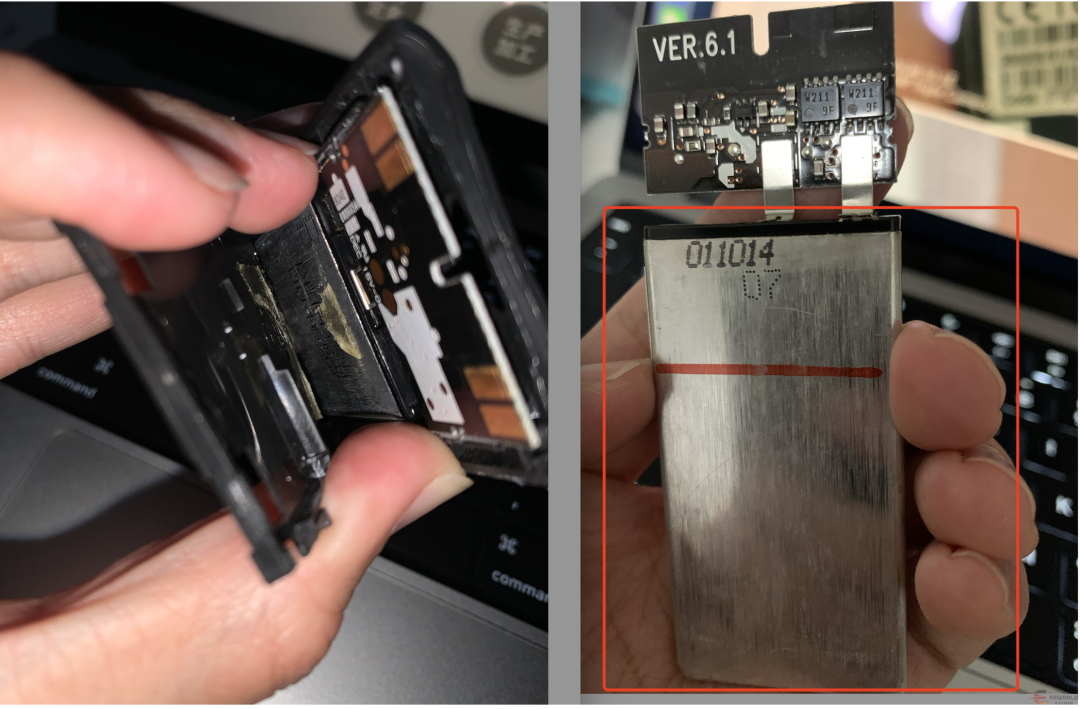

5110这块原机电池其实挺难拆的，四周用胶水粘得很牢，用一字螺丝刀大概花了半小时才一点一点撬开。
这里还有个小插曲，查资料这个电池是镍氢的，于是请教@littleshrimp能否直接更换锂电，结果他发现这个电池贴纸上写的是锂电，没注意看，只看了网上的资料，多亏提醒，这才去买了上面的锂电芯。

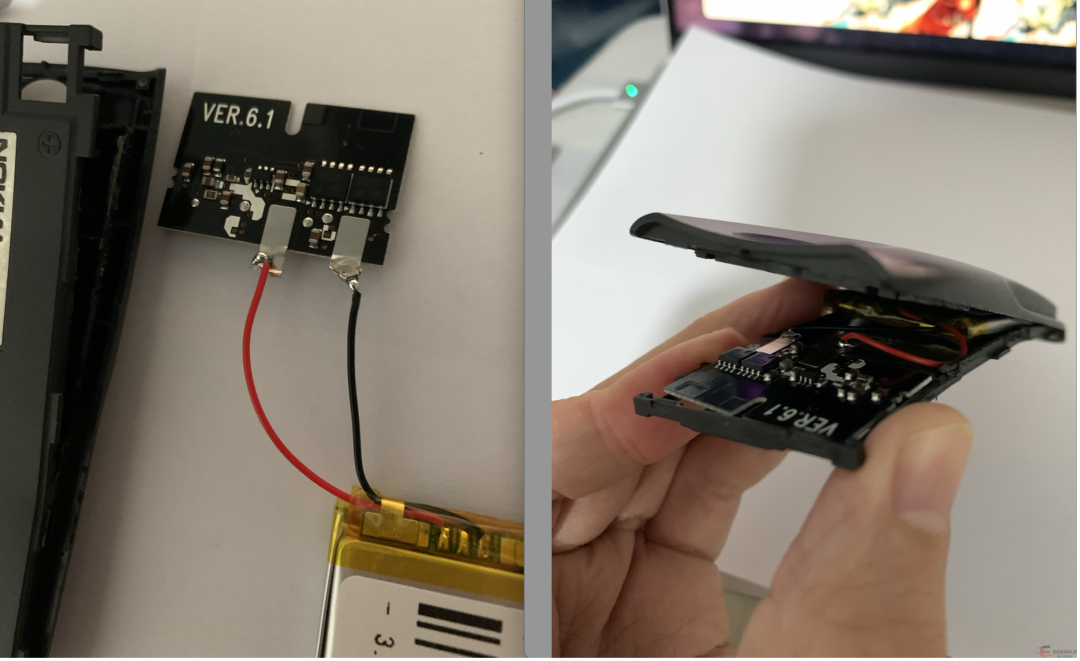

把锂电芯焊好，装机测试。

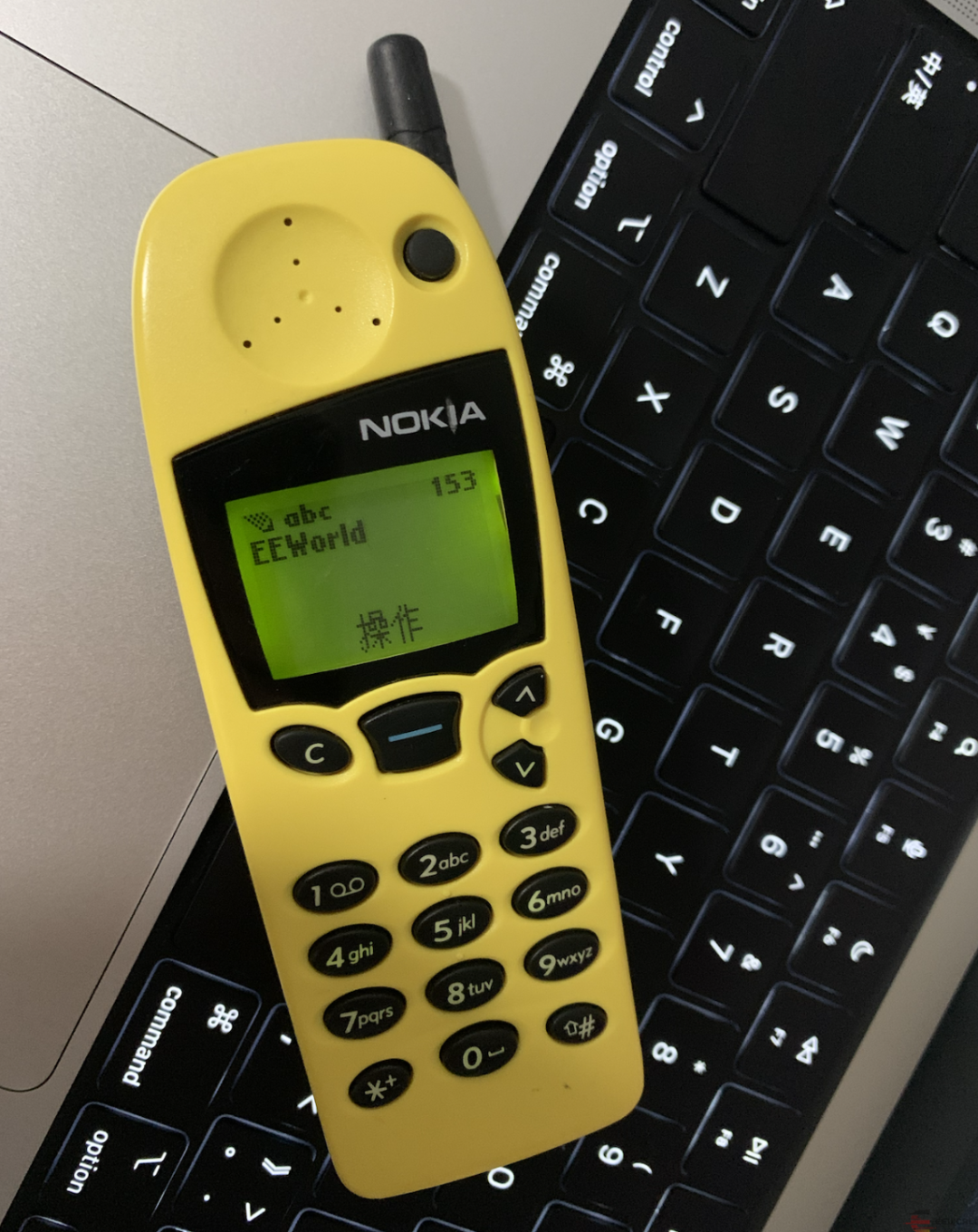

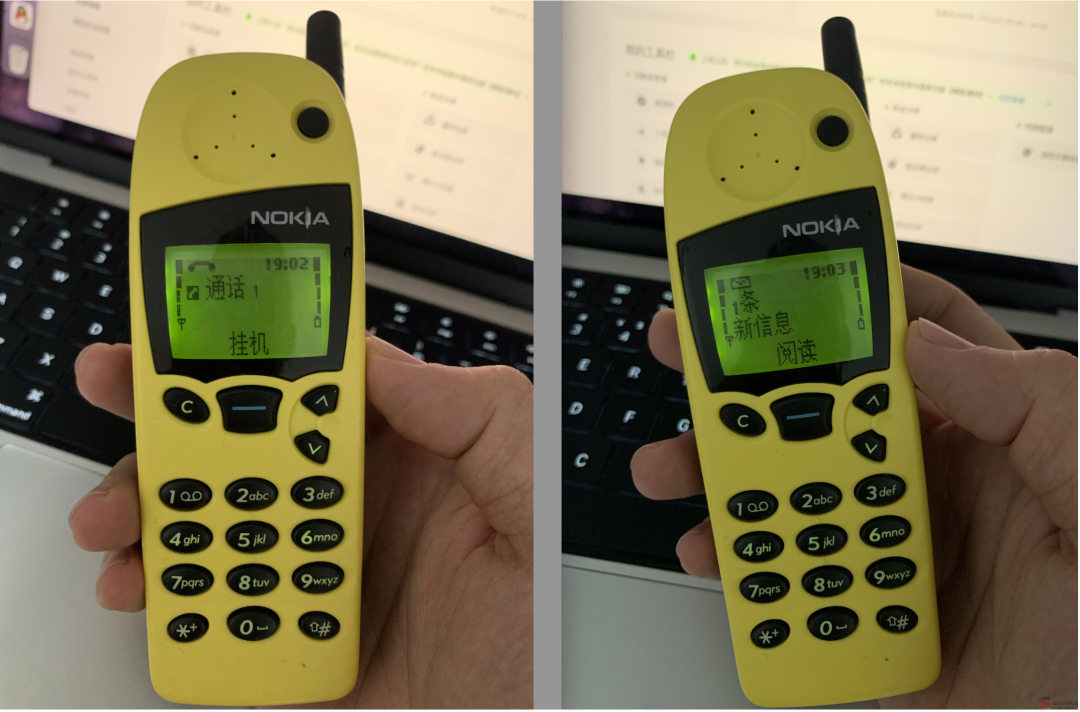

插上充电器一切正常，没有冒烟、没有BOOM！测试只有移动卡有信号，打电话发短信都正常，不知道这块电池充满电能否用一周，这回再也不怕手机电池没电了
最后，感谢@cardin6赠送的NOKIA 5110，虽然当年没用过这款手机，但是拿到手机的那一刻，还是被惊艳到了，仿佛回到了学生时代，买不起喜欢的手机就去买数字通讯，把上面介绍的所有手机参数牢记于心，晚上在寝室和同学聊手机、聊科技、聊未来、聊理想。。。
你的第一部手机是什么型号？现在还能用吗？
